Glob Çekvalf

Glob çek valf, sıvı akışının tersine dönmemesini sağlamak için kullanılan bir valf türüdür. Bu tür bir vana, geriye doğru akışa izin vermeyen mükemmel bir vana üretmek için bir küre vana ve çek vananın tasarımını birleştirir. Glob çek valf, sıvı akışını kontrol etmek için bir disk kullanır. Valf diski, akışın tersine dönmesini durdurmak için çalışır. Bu tip vananın vana gövdesinde iki açıklık vardır. Açıklıklardan biri akışkanın vanaya girdiği, diğeri ise akışkanın vanadan çıktığı yerdir. Çoğu durumda, glob çek valfler otomatik olarak çalışır, yani nadiren bir kişi tarafından kontrol edilirler. Bu vanalar soğutma ve ısıtma sistemleri, kazan ve su sistemleri gibi farklı uygulamalarda kullanılır. Çoğu durumda, kazan uygulamalarında olduğu gibi, bu vanalar buharın geri akışını otomatik olarak önler. Glob çek valfler, pompaya zarar verebilecek sıvı geri dönüşlerinin olmamasını sağlayarak boru hattı güvenliğini artırmayı amaçlar. Akışkan akışını açmaya ve durdurmaya yararlar. Bu vanalar ayar vanası olarak kullanılmaz.

Şekil: Glob çek valf.



Glob çekvalf bileşenleri

Valf gövdesi

Vana gövdesi, bir glob çek vananın ana bileşenidir. Bunun nedeni, valf gövdesinin yay, disk ve yatak gibi glob çek valfin dahili bileşenlerini barındırmasıdır. Vana, akışkanla ilişkili basınca dayanmak için güçlü olmalıdır. Vana gövdesinin mukavemeti, akışkan basıncından kaynaklanan iç gerilimlerden daha düşükse, vana gövdesi hasar görebilir. Bu, dahili akışkan akış basıncına dayanacağından emin olmak için glob çek valf satın alırken kesinlik gerektirir. Ayrıca, vana gövdesinin akışkanla ilişkili sıcaklıklara dayanacak kadar güçlü olması gerekir. Bu, özellikle buhar sıcaklıklarının çok yüksek olabileceği kazanlarda sıklıkla kullanıldığı için bu glob çek valf için çok gereklidir. Vana gövdesi düşük sıcaklık özelliklerine sahip malzemeden yapılmışsa, sıcaklıklara teslim olması ve termal olarak bozulması muhtemeldir.

Bone

Bir glob çekvalfte kapak, valf gövdesine bir kapak olarak kullanılır. Kapak, cıvata ve somun kullanılarak veya vida kullanılarak vana gövdesine bağlanır. Glob çek valfi monte ederken, valfin iç bileşenleri önce valf gövdesine monte edilir ve son olarak kapak valf gövdesine takılır. Bu, vana gövdesini ve dahili bileşenleri sıkıca bir arada tutmaya yardımcı olur. Vana operatörünün vananın dahili bileşenlerini kontrol etmesi gerektiğinde, bu bileşenlere erişmek için önce kapağın cıvatasını sökmesi/vidalarını açması gerekir.

Koltuk

Bir glob çek valfteki yatak, valf diskine temas ederek sıkı bir sızdırmazlık sağlayan dahili bir bileşendir. Yatak sert veya yumuşak bir yatak olabilir. Sert yatak metalik malzemeden yapılır ve bir dereceye kadar sızıntı yapma eğilimindedir. Yumuşak yatak, maksimum akışkan sıcaklığına bağlı olarak elastomerler ve PTFE gibi yumuşak malzemeden yapılır. Yumuşak yuvalar kapalıyken nadiren sızıntı yaşar ancak yüksek sıcaklıktaki işlemlerle sınırlıdır.

Disk

Bu, ters yönde akan sıvıyı kısıtlamak için vanayı kapatan vanadaki hareketli bir bileşendir. Disk, akışkan akışını kapatmak için doğrusal olarak hareket eder.

Giriş ve çıkış portları

Bunlar sıvının vanaya girdiği ve sıvının vanayı terk ettiği geçitlerdir. Giriş ve çıkış vanası arasında disk bulunmaktadır. Glob çek valf, bu portlar aracılığıyla boru sistemlerine bağlanır. Kullanılan bağlantı yöntemleri arasında flanşlar, diş açma, sıkıştırma bağlantı parçaları kaynağı ve diğerleri bulunur.

Bahar

Yay, valfin kapalı olduğundan ve akışkanın geri dönemeyeceğinden emin olmak için diski valf yuvasına kaydırmak için kullanılır. Aşırı basınç sırasında yay sıkışarak valfi açılmaya zorlar. Kullanılan yaylar helezon yaylardır. Bu yaylar paslanmaz çelik, çinko kaplı çelik gibi güçlü ve yüksek sıcaklıklara dayanabilen malzemeler kullanılarak yapılır.

Döşeme

Trim, vananın iç bileşenlerini ifade eder. Bu bileşenler koltuk, yay, oturma yüzeyi, disk, burç ve akışkanla temas eden diğer yüzeyleri içerir. Tüm bu parçalar, glob çek valfin sızıntı olmadan beklendiği gibi etkili bir şekilde çalışmasını sağlamak için birlikte çalıştıklarından çok önemlidir.

Şekil: Glob çekvalf bileşenleri.



Bir glob çek valf nasıl çalışır?

Glob çekvalfte aşağıdaki okta gösterildiği gibi akışkan akışı olduğunda, disk yuvasından kaldırılır. Bu durumda, akışkan basıncı akışkanın ileri doğru hareket etmesini sağlar. Ters yönde olduğunda, akışkan ve yay diski valf yuvasına iter ve geriye doğru akışkan akışını kısıtlayarak bağlantıyı kapatır.

Şekil: Glob çek valf sadece ileri akışı artırmak için çalışır.



Bir glob çek, akışkanın akmasına izin verecek şekilde vanayı açmak için giriş ve çıkış (yukarı akış basıncı) arasında minimum fark basıncına ihtiyaç duyar. Yukarı akış basıncı belirli bir seviyenin altına düştüğünde veya geri basınç olduğunda vana kapanır. Buna göre glob vana tasarımında, kapatma mekanizması bir yay ile desteklenebilir. Geri basınç, sızdırmazlığı sağlamak için diski deliğe doğru iter.



Glob çek valf çeşitleri

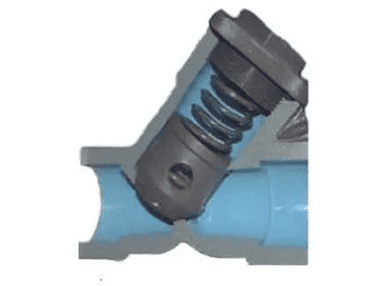

Y tipi glob çek valf

Bu, vana gövdesi Y şeklinde tasarlanmış bir glob çekvalftir. Yay ve disk belirli bir açıyla monte edilmiştir. Bu vanalar sökülmeden tamir edilebilir ve temizlenebilir. Bu tip glob çekvalf, montaj için daha geniş alana ihtiyaç duyar.

Şekil: Y tipi glob çek valf.



Dökme demir glob çek valf

Bu, gri demir glob çek valf olarak da bilinen bir glob çek valftir. Glob çek valf üreticileri bu valfi demir, karbon ve silikondan yapılmış alaşım kullanarak yaparlar. Bu tür bir vana, yaklaşık 1150 ° C gibi çok yüksek sıcaklıklara dayanabildiğinden yüksek sıcaklıklara karşı iyi bir dirence sahiptir.^o. Bu vanalar aynı zamanda yüksek mukavemete sahiptir. Basınç sınıfına göre sınıf 250 ve sınıf 125 olmak üzere iki tip dökme demir glob çek valf vardır. 125 sınıfı vana 150 psi ve 200 psi basınçta çalışabilirken, 250 sınıfı vana 300 psi ila 500 psi gibi daha yüksek basınçlarda çalışabilir. Dökme demir glob çekvalfler çok güçlüdür ve yoğun titreşimlerde hasar görmeden çalışabilir. Bu vanalarla ilgili temel zorluk, sünek olmamaları ve bu nedenle hafif bükülmelerde çatlayarak işe yaramaz hale gelmeleridir. Bununla birlikte, dökme demir glob çek valfler diğer valflere göre pahalı değildir.

Dövme çelik glob çekvalfler

Bunlar dövme yöntemi kullanılarak üretilen glob çek valflerdir. Dövme işlemi, vanaları son derece güçlü ve sağlam yapmasıyla bilinir. Bu tür güçlü glob çekvalfler, buhar ve su akışını tek yönde kontrol etmek için buhar santralleri gibi uygulamalar için gereklidir. Dövme çelik glob çekvalfler, yüksek basınç ve yüksek sıcaklık içeren uygulamalar için uygundur. Ancak, bu yöntem kullanılarak yapılan glob çekvalfler daha küçük boyutlardadır. Büyük vanalar için, parça parça yapılmaları gerekir ve daha sonra tam bir dövme çelik glob çek valf yapmak için birbirine bağlanır veya kaynaklanırlar.

Cıvatalı kapaklı glob çek valf

Bu, kapağın/kapak plakasının cıvata ve somunlar kullanılarak vana gövdesine monte edildiği bir glob çekvalftir. Bu, en yaygın glob çek valf türlerinden biridir. Bu tip vanalar, gövde ile arasındaki bağlantıyı sızdırmaz hale getirmek için bir conta kullanır.

Vidalı kapaklı glob çek valf

Bu, kapak/kapak plakası ile gövde vanasını bağlamak için vidalar kullanan bir glob çek vanadır. Bu tip vana basit bir vana yapısı kullanır ve düşük maliyetli sıvı akışı uygulamalarında kullanılır.

Kaynaklı-bonetli glob çek valf

Bu, kapak plakası ve gövdenin kaynak yoluyla bağlandığı bir glob çek valftir. Bu tip vana tasarımı, çok yüksek basınçta bile sızıntı yapmamasını sağlar. Bu nedenle, bu vana yüksek sıcaklık ve yüksek basınç uygulamalarında kullanılır.



Bir glob çek valf seçerken/satın alırken nelere dikkat etmelisiniz?

Medya

Bu, vanadan geçmesi beklenen sıvı veya katıları ifade eder. Bu, dikkate alınması gereken kritik bir faktördür çünkü bazı akışkanlar vana için tahrip edici olabilir veya uyumlu olmayabilir. Bazı asidik akışkanlar, vana ile temas eden vananın dahili bileşenlerinde korozyona neden olabilir. Bu nedenle, glob çek valfi seçmeden/satın almadan önce ortamla uyumlu olduğundan emin olun.

Maksimum sıcaklık

Bu, vananın çalışırken karşılaşacağı en yüksek sıcaklıktır. Vananın farklı sıcaklıklarda çalışabilmesi yapı malzemelerine bağlıdır. Dökme demir gibi malzemeler yaklaşık 1150 derecelik bir sıcaklığa dayanabilir ^oC'ye dayanabilirken, paslanmaz çelik gibi malzemeler yaklaşık 427 ^oC. PTFE ve elastomerler gibi diğer malzemeler metalik muadillerine göre daha düşük sıcaklıklara dayanabilir. Bu nedenle, vananın yüksek sıcaklıklarda çalışma kabiliyetini kontrol ederken önce yapı malzemelerini kontrol edin.

Maksimum basınç

Bu, yerkürenin en yüksek basıncıdır. çek valf dayanabilir. Tıpkı maksimum sıcaklık gibi, en yüksek basınç da yapı malzemelerine bağlı olacaktır çünkü farklı malzemeler iç sıvı basıncından kaynaklanan iç gerilimlere dayanacak farklı güçlere sahiptir. Dökme demir gibi malzemeler paslanmaz çeliğe göre yaklaşık 500 psi gibi çok yüksek basınca dayanabilir. Vana gövdesi yeterince güçlü değilse contalardan veya bağlantılardan sıvı sızıntısına neden olabilir. Ayrıca, çok yüksek basınç vana gövdesine ve dolayısıyla tüm vanaya zarar verebilir.

Bakım gereksinimleri

Bazı glob çek valfler, tıkanmanın sıklıkla meydana gelebileceği uygulamalarda kullanılmak üzere tasarlanmıştır. Bu nedenle, kullanılan vana tasarımının temizlenmesi kolay olmalıdır. Kaynaklı glob çekvalfler tamamen sızdırmaz olduklarından temizlenmeleri zor olacaktır. Vidalı ve cıvatalı kapaklı vanaların temizlenmesi daha kolay olacaktır çünkü operatör kapak plakasını/başlığı çıkarabilir ve vanadaki kiri temizleyebilir.



Glob çek valflerin uygulamaları

• Bu vanalar petrol endüstrisinde kullanılmaktadır.
• Kimyasal işleme endüstrilerinde kullanılırlar.
• Farmasötik süreçlerde ilaç üretim işlemleri.
• Enerji üretimi için kazanlarda su veya buharı kontrol etmek için kullanılır.
• Belediye veya ticari su kaynağı.
• HVAC sistemleri.
• Sulama sistemlerinde kullanılırlar.

Glob çek valflerin avantajları

• Geri akışı önledikleri için kompresör ve pompanın zarar görmesini önlemeye yardımcı olur.
• Bakımları ucuzdur.
• Hızlı etkili.
• Bu valfler ters akışı önler.
• Geniş sıcaklık aralığı.
• Geniş bir çalışma basıncı aralığına sahiptirler.
• Otomatik.

Glob çek valflerin dezavantajları

• Sadece tek yönde akışa izin verin.
• Bu valfler kısma uygulamalarında yardımcı olamaz.

Glob çek valflerde sorun giderme

Glob çek valf titreşiyor veya takırdıyor

• Bunun nedeni yüksek hız olabilir. Vana çok fazla gürültü ürettiğinde bunun nedeni düşük akış aşağı basıncı, yüksek hız veya genişlemiş akış yukarı olabilir. Akışkan akış hızının dünya tarafından tavsiye edildiği gibi olduğundan emin olun çek valf üreticisi.

Valften sıvı geçmiyor

• Gövde üzerindeki akış ok yönünü takip edin.
• Aşağı akış vanasının açık olduğundan emin olun.
• Aşağı yönde tıkanıklık olup olmadığını kontrol edin ve varsa giderin.

Glob çek valf çarpıyor

• Helezon yayı incelemek için glob çek valfi sökün.
• Yüksek kafa uygulamalarında çalışıyorsa yayı döşemeyi deneyin.
• Sorun devam ederse glob çek valf teknik uzmanına danışın.

Glob çekvalfte sızıntı

• Kaput gevşek. Kaput somunlarını/vidalarını sıkın.
• Kırık valf gövdesi. Dış darbe hasarı veya yüksek sıvı basıncı nedeniyle olabilir. Valf gövdesini değiştirin.
• Kırık conta. Contayı değiştirin.
• Aşınmış sele halkaları. Koltuk halkalarını değiştirin.
• Sızdırmazlık yüzeyinde kir birikmiş. Kirleri temizleyin.
• Hasarlı conta yüzeyi. Yuvayı veya diski değiştirin.

Özet

Glob çek valf, akışkanın geriye doğru akmasını önlemek için tasarlanmış bir valf türüdür. Bu, pompa tamamen durmadan önce vananın kapatılmasını sağlamaya yardımcı olur. Vananın kapanmasıyla ilişkili su darbelerini ve dalgalanmaları önleyebilir. Vanaların çoğu otomatiktir. Çoğu glob çek valf, pompa başladığında valf diskinin açılmasını ve pompa durduğunda akışkan geriye doğru akmadan önce valfin kapanmasını sağlamaya yardımcı olan bir yay ve çift kılavuzlu bir tasarım kullanır. Glob çek valf üreticileri, valf bileşenlerini tasarlar ve bunları onarımı ve düzenli bakım yapmayı kolaylaştıracak şekilde monte eder.

Y şekilli küresel çek valf, dökme demir küresel çek valfler, dövme çelik küresel çek valfler, kaput kaynaklı küresel çek valfler, cıvatalı ve vidalı küresel çek valfleri içeren çeşitli küresel çek valf türleri vardır. Bu vanaların her biri, belirli bir uygulama için uygun olmasını sağlayan belirli özelliklere ve avantajlara sahiptir. Bu, bir küresel çek valf satın alırken maksimum sıcaklık ve basınç, ortam türü ve bakım gereksinimleri gibi belirli faktörlerin dikkate alınmasını gerekli kılar.

Bir glob çek valf tasarımı, bir glob valf ve çek valf tasarımını kullanır. Bu vana, akışkanın geriye doğru akmamasını sağlamakla görevli bir disk kullanır. Sadece bir yönde, yani bir boru hattından bir sonraki boru hattına ileri yönde akışkan akışına izin verir. Glob çek valfler iki portlu olarak tasarlanmıştır: giriş ve çıkış portu. Glob çek valfler ısıtma, havalandırma ve iklimlendirme (HVAC), kazan sistemleri, belediye su temini, sulama, ilaç endüstrileri gibi farklı uygulamalarda kullanılır. Glob çek valfin avantajları ters akış olmaması, ucuz bakım, pompa ve kompresörü koruması, geniş bir çalışma sıcaklığı ve basıncı aralığıdır.
