Duplex Ventil

Was ist ein Duplex-Ventil?

Ein Duplex-Ventil ist ein Ventil, das aus Duplex-Stahl hergestellt ist. Duplex-Stahl ist eine Art von rostfreiem Stahl mit zwei Phasen in der metallurgischen Struktur: Austenit und Ferrit in fast gleichen Anteilen. Duplex-Stahl bietet eine bessere Korrosionsbeständigkeit und eine höhere Festigkeit als Standardstahl. Duplex-Ventile sind daher im Vergleich zu anderen Stahlventilen sehr stark. In Anbetracht des hohen Schmelzpunkts von Duplex hat diese Armatur eine hohe thermische Beständigkeit und ist daher für Hochtemperaturanwendungen wie Kessel und Kraftwerke geeignet. Hersteller von Duplex-Ventilen empfehlen dieses Ventil aufgrund seiner hohen Festigkeit für den Einsatz in Hochdruckanwendungen. Es funktioniert, indem es den Flüssigkeitsstrom zulässt, drosselt und stoppt. Zur Steuerung des Flüssigkeitsstroms wird eine Scheibe oder eine Kugel verwendet. Das Ventil arbeitet als manuelles Automatikventil. Das manuelle Ventil hat einen Griff oder ein Handrad, während das automatische Ventil einen pneumatischen oder elektrischen Antrieb verwendet.

Typen von Duplex-Ventilen

Duplex-Durchgangsventile

Dies ist das beste Ventil für Drosselungsanwendungen. Die Grundform dieses Ventils ist ein kugelförmiger Körper. Eine im Inneren des Ventils angebrachte Scheibe hilft, den Flüssigkeitsstrom zu stoppen und zu regulieren. Der Ventilkörper besteht aus zwei Hälften, die durch eine interne Ablenkplatte getrennt sind. Diese Konstruktion macht die Reinigung und Reparatur zu einer Herausforderung. Die Konstruktion führt außerdem zu einem hohen Druckverlust im Vergleich zu allen anderen Ventilen. Die Hersteller von Duplex-Ventilen bieten verschiedene Typen dieses Ventils an: das Z-Muster, das Schrägmuster und das Winkelmuster.

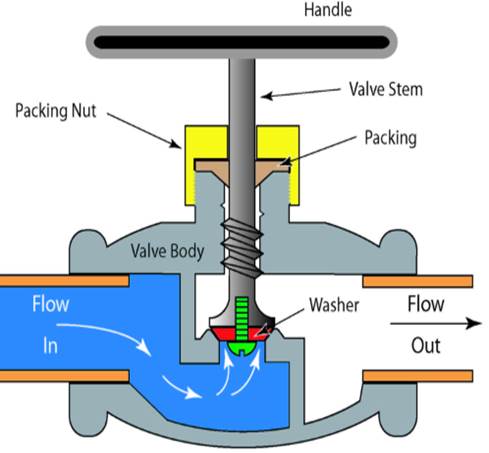

Abbildung: Duplex-Durchgangsventil.

Wie funktioniert das Duplex-Absperrventil?

Ein Duplex-Durchgangsventil verwendet ein Handrad oder einen Stellantrieb, um die Ventilstange nach oben oder unten zu bewegen, um den Durchfluss zu öffnen bzw. zu schließen. Das Funktionsprinzip bleibt gleich, unabhängig davon, ob das Ventil ein Handrad, einen elektrischen oder pneumatischen Antrieb verwendet. Wenn der Bediener des Ventils das Handrad gegen den Uhrzeigersinn dreht, dreht sich die Ventilstange mit dem Ventilteller nach oben. Wenn sich der Ventilteller nach oben bewegt, lässt er Platz für die Flüssigkeit, die durch das Ventil fließt. Wenn das Handrad im Uhrzeigersinn gedreht wird, bewegen sich die Spindel und der Ventilteller nach unten. Der Ventilsitz und der Ventilteller bilden eine dichte Dichtung, die verhindert, dass Flüssigkeit durch das Ventil fließt.

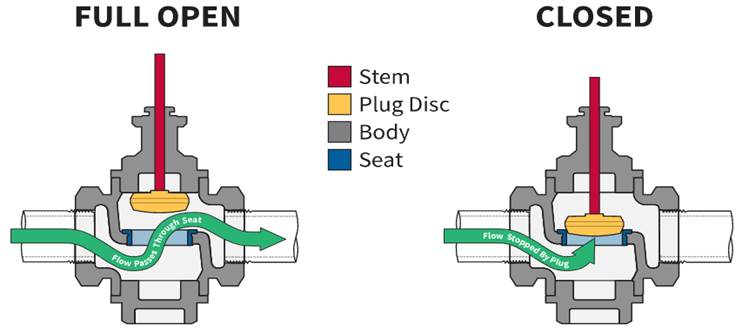

Abbildung: Funktionsweise eines Duplex-Durchgangsventils.

Vorteile des Duplex-Absperrventils

• Diese Ventile sind hervorragend zum Absperren und Drosseln geeignet.
• Sie arbeiten schneller.
• Sie haben einen festen Verschluss.

Nachteile von Duplex-Absperrventilen

• Diese Ventile sind schwer.
• Sie haben einen hohen Durchflusswiderstand.

Duplex Absperrschieber

Dieses Duplex-Ventil dient zum Absperren des Flüssigkeitsstroms mit Hilfe eines Keils oder eines rechteckigen Schiebers. Ein Antrieb oder ein Handrad steuert den Schieber über eine Komponente, die als Spindel/Welle bekannt ist. Dieses Ventil ist eines der Absperrventile, die häufig in industriellen Systemen verwendet werden. Es wird wegen seiner einfachen Mechanik bevorzugt, was die Reparatur erleichtert. Es gibt verschiedene Arten dieses Ventils, darunter Duplex-Plattenschieber, Keilschieber, Parallelschieber, Schieber mit steigender Spindel und Schieber mit nicht steigender Spindel, um nur einige zu nennen. Jeder Typ hat seinen bevorzugten Einsatzbereich und seine Vor- und Nachteile.

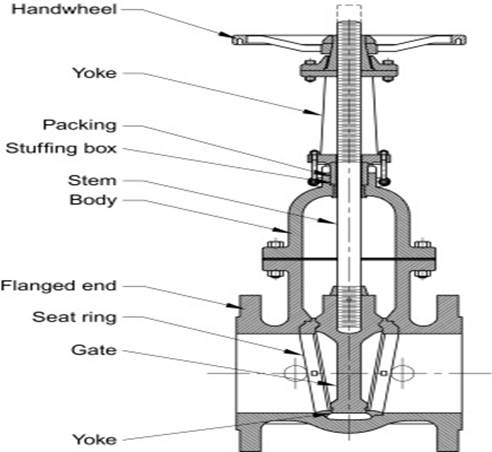

Abbildung: Duplex-Absperrschieber.

Wie funktioniert ein Duplex-Absperrschieber?

Dieses Ventil funktioniert, indem der Schieber nach oben und unten bewegt wird, um den Flüssigkeitsstrom zu öffnen bzw. zu schließen. Wenn der Bediener des Ventils das Handrad mehrmals gegen den Uhrzeigersinn dreht, dreht sich die Ventilstange in dieselbe Richtung. Diese Drehung erzeugt eine lineare Aufwärtsbewegung des Schieberventils. Dadurch bewegt sich der Schieber nach oben und lässt den Durchfluss offen. Wenn der Bediener des Ventils das Handrad im Uhrzeigersinn dreht, bewegt sich der Ventilschieber nach unten und bildet eine dichte Abdichtung mit den Ventilsitzen. In diesem Zustand ist das Ventil geschlossen, und es fließt keine Flüssigkeit hindurch.

Abbildung: Funktionsweise eines Duplex-Schiebers.

Vorteile von Duplex-Schiebern

• Diese Ventile haben ein einfaches Design.
• Sie sind leicht zu reparieren.
• Sie haben einen geringen Druckabfall, wenn sie vollständig geöffnet sind.
• Es handelt sich um bidirektionale Ventile.

Nachteile von Duplex-Schiebern

• Sie sind nicht ideal für die Drosselung.
• Sie sind im Vergleich zu anderen Ventilen anfällig für Lärm und Vibrationen.

Duplex-Drosselklappe

Dies ist eine spezielle Version des Ventils, die durch Drehen des Handrads um eine Vierteldrehung betätigt wird, um den Flüssigkeitsstrom zu öffnen und zu schließen. Es ist eines der am einfachsten zu bedienenden Ventile. Dieses Ventil verwendet eine Scheibe zur Steuerung des Flüssigkeitsdurchflusses. Die Hersteller von Duplex-Ventilen konstruieren dieses Ventil so, dass die Scheibe in der Mitte des Durchflussweges angebracht ist. Diese Konstruktion macht das Ventil einfach und leicht zu reparieren. Außerdem hat das Ventil ein geringes Gewicht, da nur wenig Material verwendet wird und es sehr dünn ist. Zu den verschiedenen Typen dieses Ventils gehören Drehventile, Nasenventile, konzentrische Ventile, Zwischenflanschventile und exzentrische Ventile.

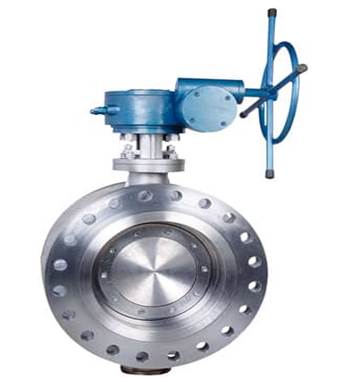

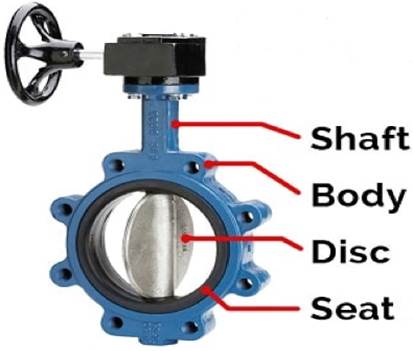

Abbildung: Duplex-Absperrklappe.

Wie funktioniert eine Duplex-Absperrklappe?

Wenn der Bediener den Griff oder das Handrad um 90 % gegen den Uhrzeigersinn dreht^o Grad dreht sich der Ventilteller, um den Flüssigkeitsdurchgang offen zu lassen. Die Scheibe ist mit dem Handrad durch eine Komponente verbunden, die als Spindel oder Welle bezeichnet wird. Diese Welle überträgt die Drehkraft vom Griff auf die Scheibe. Wenn der Bediener den Griff eine weitere Vierteldrehung im Uhrzeigersinn dreht, dreht sich die Scheibe, um den Ventilsitz abzudichten und so den Flüssigkeitsdurchfluss zu schließen. Wenn der Bediener das Ventil benötigt, um die Durchflussmenge zu regulieren, wird der Griff leicht um einen Winkel von weniger als 90° gedreht.^o Grad, so dass ein gewisser Durchfluss durch das Ventil möglich ist. Hersteller von Duplex-Ventilen empfehlen die Verwendung dieses Ventils zur Drosselung bei Niederdruckanwendungen.

Abbildung: Funktionsweise einer Duplex-Klappe.

Vorteile von Duplex-Absperrklappen

• Diese Ventile haben kleine Abmessungen und sind daher leicht.
• Sie sind für schlammhaltige Flüssigkeiten und Schlämme geeignet.
• Sie sind einfach zu bedienen.
• Sie sind einfach zu installieren, zu reinigen und zu reparieren.

Nachteile von Duplex-Absperrklappen

• Der Ventilteller ist auf dem Durchflussbereich montiert, was den Durchflusswiderstand und damit den Druckverlust erhöht.
• Eine hervorragende Abdichtung ist bei Hochdruckanwendungen schwierig.

Duplex-Kegelventil

Dies ist das Ventil mit einem konischen oder zylindrisch verjüngten Kegel. Der Kegel wird im Inneren des Ventils gedreht, um den Durchfluss zu regulieren. Der Kegel ist in der Mitte mit einem oder mehreren Durchgangslöchern versehen. Die Flüssigkeit fließt durch diese Löcher, wenn das Ventil geöffnet wird. Diese Art von Ventil ist bei Hochdruckanwendungen einfach und zuverlässig. Das Ventil wird über ein Handrad, einen pneumatischen oder elektrischen Antrieb betätigt. Hersteller von Duplex-Ventilen produzieren verschiedene Arten von Ventilen unter dieser Kategorie, darunter Expansionsventile, nicht geschmierte Ventile, geschmierte Ventile und Mehrwegeventile.

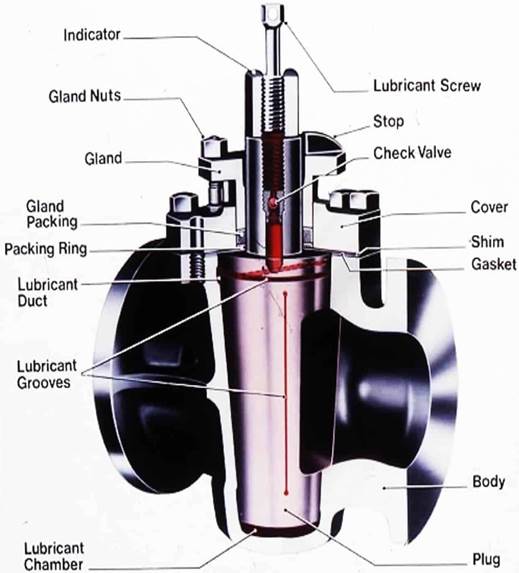

Abbildung: Duplex-Kegelventil und seine Komponenten.

Wie funktioniert ein Duplex-Kegelventil?

Dieses Ventil wird durch Drehen des Handrads um eine Vierteldrehung betätigt. Der Ventilteller ist über den Ventilschaft mit dem Handrad verbunden. Wenn das Handrad um eine ganze Vierteldrehung gegen den Uhrzeigersinn gedreht wird, dreht sich der Ventilteller um 90^o Grad. Diese Drehung zwingt das Durchgangsloch des Kegels, sich mit dem an das Ventil angeschlossenen Rohr auszurichten, so dass Flüssigkeit hindurchfließt. Wenn das Handrad eine weitere Vierteldrehung in die entgegengesetzte Richtung gedreht wird, dreht sich die Scheibe und richtet das Kegelloch senkrecht zur Durchflussrichtung aus. In diesem Zustand ist das Ventil geschlossen und es fließt keine Flüssigkeit hindurch, da der Kegel und die Ventilsitze dicht abschließen.

Abbildung: Funktionsweise eines Kegelventils.

Vorteile von Duplex-Kegelventilen

• Diese Ventile sind auslaufsicher.
• Sie haben eine hohe Festigkeit und sind für Hochdruckanwendungen geeignet.
• Sie benötigen nur eine Vierteldrehung des Handrads zum Öffnen/Schließen.
• Sie können repariert und gereinigt werden, während sie sich im Rohrleitungssystem befinden.

Nachteile von Duplex-Kegelventilen

• Beim Drehen des Steckers entsteht eine hohe Reibung.
• Die konischen und sich verjüngenden Formen erhöhen den Strömungswiderstand und den Druckabfall.

Duplex-Rückschlagventil

Diese spezielle Art von Duplex-Ventil arbeitet automatisch, um zu verhindern, dass die Flüssigkeit in die entgegengesetzte Richtung fließt. Im Gegensatz zu allen anderen oben genannten Ventilen benötigt dieses Ventil kein Handrad oder einen Stellantrieb. Es verwendet eine Scheibe oder eine Kugel, um den Durchfluss zu öffnen oder zu schließen. Dieses Ventil wird besonders für den Einsatz in Bereichen empfohlen, in denen der Rückfluss zu einer Verunreinigung der Flüssigkeit führen kann, wie z.B. in der Wasserversorgung, in Kesselsystemen, in der Lebensmittel- und Getränkeindustrie und in der Pharmazie. Die Hersteller von Duplex-Ventilen bieten verschiedene Arten dieses Ventils an, wie z.B. Rückschlagventile, federbelastete Ventile, Kugelrückschlagventile und Hub-Fuß-Ventile, um nur einige zu nennen.

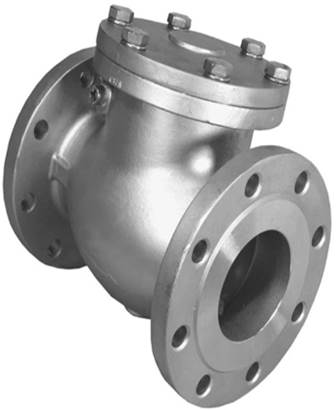

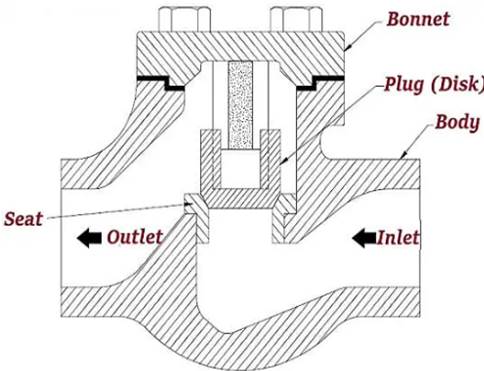

Abbildung: Duplex-Rückschlagventil.

Wie funktioniert ein Duplex-Rückschlagventil?

Dieses Ventil wird nicht über ein Handrad oder einen Stellantrieb bedient. Die Hersteller von Duplex-Ventilen konstruieren dieses Ventil so, dass es sich aufgrund des Druckunterschieds zwischen der vorgelagerten und der nachgelagerten Seite öffnet und schließt. Wenn der Druck vor dem Ventil höher ist als der Druck hinter dem Ventil oder wenn die Pumpe in Betrieb ist, wirkt der Flüssigkeitsdruck auf den Ventilteller und zwingt ihn zum Öffnen. Sobald das Ventil geöffnet ist, fließt die Flüssigkeit so lange durch das Ventil, bis die Pumpe stoppt oder der Druck in der Leitung sinkt. Sobald die Pumpe stoppt oder der Druck im Vorlauf unter den Druck im Nachlauf sinkt, versucht die Flüssigkeit, die Flussrichtung umzukehren. Der Ventilteller schließt sich jedoch sofort und verhindert den Rückfluss.

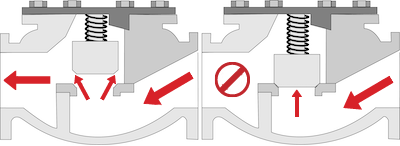

Abbildung: Funktionsweise eines Duplex-Rückschlagventils.

Vorteile von Duplex-Rückschlagventilen

• Dieses Ventil ist im Vergleich zu anderen Ventilen wie Schieber und Ventile billiger.
• Er benötigt kein Handrad oder Antrieb.
• Es ist äußerst zuverlässig.
• Kein Rückfluss.
• Geringer Strömungswiderstand der Flüssigkeit.

Nachteile von Duplex-Rückschlagventilen

• Es ist ein unidirektionales Ventil.
• Nicht geeignet für pulsierende Strömungen.

Anwendungen von Duplex-Ventilen

Duplex-Ventile werden aufgrund ihrer zahlreichen Vorteile gegenüber anderen Ventilen in vielen industriellen Anwendungen eingesetzt. Typische Anwendungen für dieses Ventil sind:

• Öl- und Gasindustrie.
• Papier- und Zellstoffherstellung.
• Chemische und petrochemische Anwendungen.
• Lebensmittel und Getränke.
• Pharmazeutische Industrie.
• Kanalisation und Abwasserbehandlung.
• Kommunaler und häuslicher Wassertransport.
• Anwendungen im Bergbau.
• Dampfkraftwerke.
• Anwendungen zur Brandbekämpfung.
• Anwendungen in der Schifffahrt.

Vorteile von Duplex-Ventilen

• Diese Ventile sind in ihrer Größe vielseitig und daher für kleine und große Durchflussmengen geeignet.
• Sie sind vielseitig einsetzbar, da sie in fast allen industriellen Anwendungen verwendet werden.
• Sie haben eine ausgezeichnete Korrosionsbeständigkeit.
• Sie sind robust und eignen sich für Anwendungen unter hohem Druck und bei hohen Temperaturen.
• Duplex-Ventile sind resistent gegen abrasiven Verschleiß.
• Diese Ventile sind äußerst langlebig.

Nachteile von Duplex-Ventilen

• Das Duplex-Material ist recht teuer, und damit auch das Ventil.
• Sie sind schwer.

Fehlersuche bei Duplex-Ventilen

Das Handrad/der Griff ist schwer zu bedienen

• Beschädigung am Ventilschaft. Reparieren oder ersetzen Sie den Schaft.
• Schmutz auf dem Ventilschaft. Entfernen Sie den Schmutz.

Das Ventil schließt nicht vollständig

• Schmutz auf den Ventilsitzen. Entfernen Sie den Schmutz.
• Verschlissene Sitze. Ersetzen Sie die Ventilsitze.
• Abgenutzter Ventilteller. Ersetzen Sie den Ventilteller.

Flüssigkeitsaustritt im Inneren des Ventils

• Beschädigte oder abgenutzte Sitze. Ersetzen Sie die Ventilsitze.
• Beschädigte oder abgenutzte Scheibe. Tauschen Sie den Ventilteller aus.

Leckage zwischen dem Ventil und dem Rohr

• Verschlissene Dichtung. Ersetzen Sie die Dichtung.
• Hoher Fließdruck. Ersetzen Sie das Ventil durch ein höherwertiges Ventil. Das Ventil sollte mit dem vom Hersteller des Duplex-Ventils empfohlenen Durchfluss und Druck verwendet werden.

Das Ventil vibriert stark

• Hohe Durchflussrate. Verwenden Sie das Ventil mit der empfohlenen Durchflussrate und dem empfohlenen Druck.
• Das Ventil ist nicht vollständig geöffnet. Öffnen Sie das Ventil vollständig.

Zusammenfassung

Ein Duplex-Ventil ist eine Art von Ventil, das aus einem Duplex-Stahl hergestellt wird. Duplex-Stahl hat hervorragende mechanische und chemische Eigenschaften, was ihn zu einer der bevorzugten Legierungen für Industrieventile macht. Dieses Ventil funktioniert manuell oder automatisch. Das manuelle Ventil verwendet ein Handrad oder einen Handhebel, während das automatische Ventil einen pneumatischen oder elektrischen Antrieb verwendet. Das Ventil verwendet eine Scheibe oder eine Kugel, um den Flüssigkeitsdurchfluss zu steuern. Ein Bauteil, das als Spindel bezeichnet wird, verbindet das Handrad/den Aktuator mit dem Ventilteller/der Ventilkugel. Wenn das Handrad gedreht wird, wird die Scheibe/Kugel bewegt, um den Flüssigkeitsdurchfluss zuzulassen oder zu schließen.

Die Hersteller von Duplex-Ventilen produzieren verschiedene Arten von Ventilen, darunter Schieber, Ventile, Rückschlagventile, Absperrklappen und Stopfenventile, um nur einige zu nennen. Zu den verschiedenen Branchen, in denen diese Ventile eingesetzt werden, gehören unter anderem der Bergbau, die Papier- und Zellstoffindustrie, die Wasserversorgung, die Abwasseraufbereitung, die Öl- und Gasindustrie, die chemische Industrie, die Lebensmittel- und Getränkeindustrie, die pharmazeutische Industrie, die Schifffahrt und die Feuerlöschsysteme. Die Vorteile dieses Ventils sind hohe Festigkeit, Vielseitigkeit in Größe und Anwendung, Haltbarkeit und Korrosionsbeständigkeit.
