Auf einen Blick (Ingenieur-geprüfte Schnellantwort)

• A 3-Wege-Kugelhahn ist ein Vierteldrehventil mit drei Häfen zum Umleiten, Mischen, Aufteilen oder Isolieren des Flusses verwendet.

• Die zwei wichtigsten Designs sind L-Anschluss und T-Anschluss.

• L-Anschluss Ventile werden hauptsächlich verwendet für Umschalten oder Umleiten des Flusses.

• T-Anschluss Ventile werden hauptsächlich verwendet für Mischen, Aufteilen oder Multi-Port-Kommunikation.

• Das falsche Anschlussmuster kann zu falsche Flussführung, fehlgeschlagenes Mischen oder unbeabsichtigtes Abschalten.

Ein richtig ausgewählter 3-Wege-Kugelhahn kann mehrere Standardventile und -armaturen ersetzen, das Rohrleitungslayout vereinfachen, Leckstellen reduzieren und die Betriebsflexibilität in industriellen Systemen verbessern.

Benötigen Sie Hilfe bei der Wahl zwischen L-Anschluss und T-Anschluss? Sprechen Sie mit unseren Ingenieuren für technische Unterstützung bei der Auswahl.

---

Einführung

Ein 3-Wege-Kugelhahn wird verwendet, wenn ein Rohrleitungssystem mehr als eine einfache Ein/Aus-Absperrung benötigt. Anders als ein Standard 2-Wege-Kugelhahn innerhalb eines breiteren Kugelhahnsystems, Im Gegensatz zu einem Kugelhahn, der nur einen Durchflussweg öffnet oder schließt, kann ein 3-Wege-Kugelhahn den Durchfluss umleiten, Ströme kombinieren, einen Strom in mehrere Wege aufteilen oder ausgewählte Anschlüsse isolieren, je nach Kugelmuster und Betriebsstellung.

Aus diesem Grund werden 3-Wege-Kugelhähne häufig in industriellen Systemen eingesetzt, in denen der Platz in den Rohrleitungen begrenzt ist und die Durchflusslogik komplexer ist. In vielen praktischen Layouts kann ein 3-Wege-Kugelhahn zwei oder mehr Standardventile zusammen mit zusätzlichen T-Stücken und Fittings ersetzen. Dies hilft, den Installationsraum zu reduzieren, die Wartung zu vereinfachen und die Anzahl der möglichen Leckstellen zu verringern.

Dieser Leitfaden erklärt, was ein 3-Wege-Kugelhahn ist, wie er funktioniert, den Unterschied zwischen L-Anschluss- und T-Anschluss-Ausführungen, gängige Durchflussmuster, die Auswahllogik, häufige Fehler und wie Sie das richtige Ventil für Ihre Betriebsbedingungen anfordern.

---

Was ist ein 3-Wege-Kugelhahn?



Ein 3-Wege-Kugelhahn ist ein Vierteldrehventil mit drei Anschlüssen und eine gebohrte Kugel im Inneren des Ventilkörpers. Wenn sich die Kugel dreht, werden verschiedene Anschlüsse verbunden oder isoliert, so dass das Ventil Funktionen wie Umleiten, Mischen, Aufteilen oder Umschalten zwischen Flusspfaden ausführen kann.

In der Industrie werden 3-Wege-Kugelhähne in der Regel dort eingesetzt, wo das System dies erfordert:

• Flussumleitung

• Durchflussmischung

• Leitungsvermittlung

• Bypass-Betrieb

• kompakte Multifunktionssteuerung

Im Vergleich zu mehreren separaten 2-Wege-Ventilen kann ein richtig ausgewählter 3-Wege-Kugelhahn das Layout der Rohrleitungen vereinfachen und die Komplexität des Systems reduzieren.

Kernkomponenten eines 3-Wege-Kugelhahns

Ein typischer 3-Wege-Kugelhahn umfasst:

• Ventilkörper

• Kugel mit L-Bohrung oder T-Bohrung

• Stamm

• Sitze

• Karosseriedichtungen

• Endverbindungen

• Griff, Getriebe, pneumatischer Antrieb oder elektrischer Antrieb

Warum 3-Wege-Kugelhähne weit verbreitet sind

3-Wege-Kugelhähne sind weit verbreitet, denn sie bieten:

• kompaktes Design

• Vierteldrehung schnelle Bedienung

• flexible Flusskontrolle

• einfache Automatisierung

• geringere Komplexität der Rohrleitungen

In vielen industriellen Systemen kann ein einziger 3-Wege-Kugelhahn im Vergleich zur Verwendung mehrerer 2-Wege-Ventile und zusätzlicher Armaturen den Einbauraum erheblich reduzieren.

---

Wie funktioniert ein 3-Wege-Kugelhahn?

Ein 3-Wege-Kugelventil funktioniert durch die Drehung einer gebohrten Kugel im Inneren des Ventilkörpers. Die Form der Bohrung bestimmt, welche Anschlüsse in jeder Betriebsstellung miteinander kommunizieren.

Wenn der Griff oder der Antrieb die Spindel dreht, dreht sich die Kugel um 90 Grad. Dadurch wird der Durchflussweg geändert, indem ausgewählte Anschlüsse ausgerichtet oder blockiert werden.

Schritt-für-Schritt-Arbeitsprinzip

1. Flüssigkeit tritt in das Ventil ein

Das Medium gelangt je nach Systemaufbau in einen oder mehrere Ports.

2. Der Ball dreht sich in Position

Die gebohrte Kugel richtet sich je nach Ventilstellung auf die ausgewählten Anschlüsse aus.

3. Ports kommunizieren

Die Flüssigkeit wird je nach Bohrungsform und Drehwinkel umgeleitet, gemischt, geteilt oder blockiert.

4. Das Ventil ändert den Flussweg mit einer Vierteldrehung

Eine 90-Grad-Drehung verschiebt den Kommunikationspfad zwischen den Ports schnell und effizient.

Warum das Design von Bohrungen wichtig ist

Die tatsächliche Funktion des Ventils hängt in erster Linie vom Bohrbild der Kugel ab:

• L-Anschluss = Umschalten oder Umleiten

• T-Anschluss = Mischen, Aufteilen oder flexiblere Multi-Port-Kommunikation

Betätigter 3-Wege-Kugelhahnbetrieb

In automatisierten Systemen werden 3-Wege-Kugelhähne oft als betätigte Kugelhähne :

• pneumatische Antriebe

• elektrische Antriebe

Dies ist häufig der Fall, wenn das Ventil automatisch schalten muss, je nachdem:

• Temperatur

• Druck

• PLC-Befehle

• Zeitliche Ablaufsteuerung

• Fernsteuerung

Technische Anmerkung: Drehmomentspanne des Stellantriebs

Im automatischen Betrieb sollte das Drehmoment des Stellantriebs nicht zu nahe am minimalen Betriebsdrehmoment der Armatur gewählt werden. In vielen praktischen Anwendungen wird das Ausgangsdrehmoment des Stellantriebs mit einer Sicherheitsmarge über dem Bruchdrehmoment der Armatur gewählt. Anspruchsvollere Betriebsbedingungen wie schmutzige Medien, niedrige Temperaturen, seltener Betrieb nach langen Stillstandszeiten oder höherer Druck erfordern möglicherweise einen größeren Sicherheitsfaktor.

Eine zu geringe Drehmomentspanne ist eine der häufigsten Feldursachen für einen Ausfall des Stellantriebs oder ein unvollständiges Schalten.

Wenn eine präzise Fernpositionierung oder eine elektrisch angetriebene Automatisierung erforderlich ist, können Sie auch unsere Elektrische Kugelhahnlösungen. Für eine schnellere Ein/Aus-Kontrolle im automatisierten Betrieb bietet unser Pneumatisches Kugelventil Sortiment ist vielleicht besser geeignet.

---

L-Anschluss vs. T-Anschluss 3-Wege-Kugelhahn

Dies ist für die meisten Käufer die wichtigste Auswahlentscheidung.

Viele Probleme mit 3-Wege-Kugelhähnen werden nicht durch mangelhafte Herstellung verursacht. Sie werden durch die Auswahl des falschen Kugelmusters für die erforderliche Durchflusslogik verursacht.

30-Sekunden-Entscheidungskürzel

• Müssen Sie einen Flussweg zwischen zwei Linien umschalten oder umleiten? → Wählen Sie L-Anschluss

• Müssen Sie zwei Streams mischen oder einen Stream auf zwei Pfade aufteilen? → Wählen Sie T-Anschluss

---

Was ist ein L-Anschluss 3-Wege-Kugelhahn?

Eine 3-Wege-Kugelhahn mit L-Anschluss hat eine L-förmige Bohrung im Inneren der Kugel. Sie ist hauptsächlich dafür gedacht, einen gemeinsamen Anschluss mit einem der beiden seitlichen Anschlüsse zu verbinden.

Typische Funktion

• Flussumleitung

• Umschalten zwischen zwei Linien

• nicht mischende Umstellung

Beispiel Ablauflogik

Mit einer Portnummerierung wie Anschluss A, Anschluss B, und Hafen AB:

• AB → A

• AB → B

Das bedeutet, dass ein gemeinsamer Anschluss mit jeweils einem von zwei Anschlüssen verbunden ist.

Typische Anwendungen

• Tankumschaltung

• Pumpenumstellung

• Umleitung von Versorgungsleitungen

• alternativer Versorgungsweg

Wichtige Einschränkung

Ein L-Port-Ventil ist nicht die richtige Wahl für eine wirklich kontinuierliche Mischung von zwei Einlassströmen.

---

Was ist ein T-Port 3-Wege-Kugelhahn?

A 3-Wege-Kugelhahn mit T-Anschluss hat eine T-förmige Bohrung im Inneren der Kugel. Sie bietet eine flexiblere Kommunikation zwischen den Anschlüssen als ein L-Anschluss-Design.

Typische Funktion

• Mischen

• Spaltung

• Bypass-Logik

• Multi-Port-Kommunikation

• geradliniger Durchfluss in einigen Positionen

Beispiel Ablauflogik

Je nach Ausrichtung der Kugel kann die Strömung es erlauben:

• A + B → AB

• AB → A + B

• Straight-Through-Kommunikation

• Selektive Absperrung eines Anschlusses

Typische Anwendungen

• Mischsysteme

• Flow-Splitting

• Temperaturregelkreise

• Bypass- und Rezirkulationssysteme

• komplexeres Prozess-Routing

Wichtige Einschränkung

Ein T-Port-Ventil ist flexibler, aber es muss sorgfältig ausgewählt und positioniert werden. Wenn die beabsichtigte Flusslogik nicht im Voraus überprüft wird, kann es zu einer unerwünschten Anschlusskommunikation kommen.

---

Portnummerierung und Ablauflogik

Um Verwirrung zu vermeiden, definieren Ingenieure die Durchflusswege von 3-Wege-Kugelhähnen oft mit Hilfe von Standardanschlussreferenzen:

• Anschluss A

• Anschluss B

• Hafen AB (gemeinsamer Hafen)

Das macht es einfacher, den gewünschten Kommunikationspfad bei der Auswahl und der Angebotserstellung zu definieren.

Beispiel eines L-Ports

• Port AB verbunden mit Port A

• Port AB verbunden mit Port B

• jeweils ein Pfad aktiv

Beispiel T-Port

• Port A und Port B mischen sich in Port AB

• Port AB teilt sich in Port A und Port B

• oder ein gerader Weg bleibt offen, je nach Position der Kugel

---

Kopf-an-Kopf-Vergleichstabelle

---

Die Empfehlung des Ingenieurs: Welche sollten Sie wählen?

Wählen Sie L-Anschluss wenn:

• Sie benötigen einen Einlass oder einen gemeinsamen Anschluss, um zwischen zwei verschiedenen Flusspfaden zu wechseln

• Sie benötigen nicht die gleichzeitige Kommunikation zwischen allen drei Ports

• Ihr Antrag ist in erster Linie eine Umleitung oder Umstellung

Wählen Sie T-Anschluss wenn:

• Sie müssen zwei Ströme mischen

• Sie müssen einen Stream aufteilen

• Sie brauchen eine flexiblere Kommunikation zwischen mehreren Ports

Ingenieur-Warnung

Mit einer L-Anschluss-Ventil in denen gemischt werden muss, kann zu einer falschen Streckenführung, einer mangelhaften Prozessleistung oder einem vollständigen Verlust der beabsichtigten Mischfunktion führen.

Mit einer T-Anschluss-Ventil bei denen eine strikte Einwegumleitung erforderlich ist, können unerwünschte Kommunikationspfade entstehen, wenn das Kugelmuster und die Betriebspositionen nicht sorgfältig überprüft werden.

Sind Sie noch unsicher, welches Anschlussmuster zu Ihrem Rohrsystem passt? Senden Sie uns Ihre Einsatzbedingungen für eine individuelle Empfehlung.

---

Übliche Durchflussmuster von 3-Wege-Kugelhähnen

Ein und dasselbe Ventilgehäuse kann sich je nach Kugelbohrung und Drehposition sehr unterschiedlich verhalten.

Die häufigsten Flussmuster sind:

1. Umleiten

Ein gemeinsamer Flussweg wird zu einem von zwei Auslässen geleitet.
Dies ist normalerweise ein L-Port Anwendung.

2. Mischen

Zwei Einlassströme vereinen sich zu einem Auslass.
Dies ist in der Regel eine T-Port Anwendung.

3. Aufteilen

Ein Einlassstrom wird auf zwei Auslässe verteilt.
Dies ist in der Regel auch eine T-Port Anwendung.

4. Absperrung oder Isolierung

Je nach Anschlussmuster und Kugelposition können ausgewählte Anschlüsse isoliert sein.

Warum Flussdiagramme wichtig sind

Bei einem 3-Wege-Kugelhahn ist der Name allein nicht ausreichend.
Ein ordnungsgemäßes Flussdiagramm, das zeigt, welche Anschlüsse in jeder Griff- oder Aktuatorposition kommunizieren, ist oft der sicherste Weg, um zu bestätigen, dass das Ventil mit der vorgesehenen Rohrleitungslogik übereinstimmt.

---

Wie Sie den richtigen 3-Wege-Kugelhahn auswählen

Die Wahl des richtigen 3-Wege-Kugelhahns erfordert mehr als die Übereinstimmung von Nennweite und Druckklasse.

Bei 3-Wege-Kugelhähnen ist die falsche Wahl der Durchflusslogik oft schwerwiegender als eine einfache Größenabweichung.

Wichtig

Um sicherzustellen, dass das Ventil Ihren tatsächlichen Betriebsbedingungen entspricht, sollten Sie die tatsächliche Prozessfunktion, das Medium, den Druck, die Temperatur und die Anschlussdetails bestätigen, bevor Sie ein Angebot anfordern.

---

Schritt 1 - Bestätigen Sie die gewünschte Funktion

Fragen Sie zuerst:

• Müssen Sie umgeleitet werden?

• Müssen Sie mischen?

• Brauchen Sie eine Aufteilung?

• Brauchen Sie einen Bypass?

• Benötigen Sie eine Umschaltung von einem Pfad zum anderen?

Dies bestimmt in der Regel, ob Sie L-Anschluss oder T-Anschluss.

---

Schritt 2 - Bestätigen Sie Medien und Temperatur

Das Ventil muss auf die tatsächliche Prozessflüssigkeit und Betriebstemperatur abgestimmt sein.

Prüfen Sie:

• Wasser

• Öl

• Gas

• Dampf

• ätzende Chemikalien

• kontaminierte oder abrasive Medien

Bestätigen Sie auch:

• Höchsttemperatur

• Mindesttemperatur

Für allgemeine Anwendungen sind weiche Sitze üblich. Für höhere Temperaturen oder anspruchsvollere Anwendungen können verstärkte oder metallische Sitze erforderlich sein.

---

Schritt 3 - Bestätigen Sie die Druckstufe

Die Druckstufe wirkt sich aus:

• Körperkraft

• Sitzbelastung

• Drehmomentbedarf

• Zuverlässigkeit der Versiegelung

• langfristige Leistung

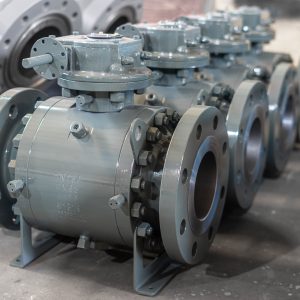

Für allgemeine industrielle Anwendungen, schwimmende Kugelhähne sind weit verbreitet, da sie bei Anwendungen mit niedrigem bis mittlerem Druck weit verbreitet sind und ein praktisches Gleichgewicht zwischen Dichtungsleistung und Kosten bieten. Für höhere Beanspruchungen, Zapfen-Kugelhahn-Konstruktionen oder andere schwerere Ausführungen können besser geeignet sein, wenn der Druck, die Ventilgröße oder der Drehmomentbedarf deutlich höher ist.

---

Schritt 4 - Bestätigen Sie die Materialien von Karosserie und Sitz

Typische Karosseriematerialien sind:

• WCB Kohlenstoffstahl

• Edelstahl 304

• rostfreier Stahl 316

• Duplex-Edelstahl

• Messing für ausgewählte Dienstleistungen

Typische Sitzmaterialien sind:

• PTFE

• RPTFE

• PEEK

• Optionen für Metallsitze

Leitfaden zur Materialverträglichkeit

Für korrosive oder höher belastete Anwendungen kann NTGD die Materialauswahl auf der Grundlage der tatsächlichen Medienkompatibilität und der Druck-/Temperaturbedingungen unterstützen.

---

Schritt 5 - Bestätigen Sie vollen oder reduzierten Port

Dies wirkt sich direkt auf die Durchflusskapazität und den Druckabfall aus.

• Voller Hafen = geringerer Druckverlust und bessere Durchflusskapazität

• Reduzierter Hafen = kompakter und potenziell kostengünstiger, aber höherer Druckverlust

Wenn das System empfindlich auf Druckverluste reagiert, sollten die Ausführungen mit reduzierten Anschlüssen vor der Auswahl sorgfältig geprüft werden.

Sie sind sich nicht sicher, ob der volle Anschluss oder der reduzierte Anschluss für Ihr System geeignet ist? Schicken Sie uns Ihre Anforderungen an Durchfluss und Druckabfall zur schnellen Prüfung.

---

Schritt 6 - Bestätigen Sie die Auslösemethode

Wählen Sie aus:

• manueller Griff

• Getriebeführer

• pneumatischer Antrieb

• elektrischer Antrieb

Die Betätigung ist abhängig von:

• Schaltfrequenz

• Automatisierungsgrad

• verfügbare Dienstprogramme

• erforderliche Reaktionsgeschwindigkeit

• Drehmomentbedarf

Im automatisierten Betrieb sollte die Größe des Stellantriebs immer anhand des tatsächlichen Betriebsdrehmoments überprüft werden.

---

Schritt 7 - Bestätigen Sie die Endverbindung

Typische Endverbindungen sind:

• mit Gewinde

• Schweißmuffe

• Stumpfnaht

• geflanscht

Vergewissern Sie sich immer, dass der Ventilanschluss dem vor Ort verwendeten Rohrleitungsstandard entspricht.

---

Schritt 8 - Passen Sie das Ventil an das tatsächliche Ausfallrisiko an

Der beste 3-Wege-Kugelhahn ist nicht derjenige mit dem längsten Datenblatt.
Es ist diejenige, die das Hauptrisiko im System am besten reduziert.

Fragen Sie:

• Ist eine falsche Flusslogik das größte Risiko?

• Ist der Druckabfall das größte Risiko?

• Ist ein Leck das größte Risiko?

• Ist die Fehlanpassung des Antriebs das größte Risiko?

• Ist die Abnutzung des Sitzes das größte Risiko?

Ingenieurgeprüfte Auswahl-Checkliste

Verwenden Sie dies, bevor Sie eine Anfrage senden:

• erforderliche Funktion

• L-Anschluss oder T-Anschluss

• Ventilgröße

• Druckstufe

• Betriebstemperatur

• Medientyp

• Endverbindung

• manuelle oder betätigte Bedienung

• Bevorzugung des vollen oder reduzierten Ports

• Anforderung an das Sitzmaterial

• jedes Projekt oder jede Anforderung zur Einhaltung von Vorschriften

Wenn diese Details klar sind, wird die Ventilauswahl schneller, genauer und zuverlässiger.

---

Häufige Fehler bei der Auswahl von 3-Wege-Kugelhähnen und Warnungen der Ingenieure

Dieser Abschnitt ist oft nützlicher als eine allgemeine Liste der “Vorteile”, da viele Fehler auf eine falsche Auswahl zurückzuführen sind.

---

Fehler 1: Verwendung des L-Ports für den Mischdienst

Risikostufe: Hoch

Die Konsequenz:
Falsche Flussführung, fehlgeschlagene Mischfunktion oder unbeabsichtigtes Abschalten.

Die bessere Wahl:
Verwenden Sie ein T-Port-Ventil, wenn eine echte Mischung oder gleichzeitige Kommunikation erforderlich ist.

---

Fehler 2: Ignorieren des Druckabfalls bei Designs mit reduziertem Anschluss

Risikostufe: Mittel

Die Konsequenz:
Höherer Druckverlust, geringerer Durchfluss, geringere Systemeffizienz.

Die bessere Wahl:
Verwenden Sie ein Design mit vollem Anschluss, wenn der Druckverlust wichtig ist.

---

Fehler 3: Verwendung von Standard-Softsitzen bei ungeeigneten Temperaturen

Risikostufe: Hoch

Die Konsequenz:
Sitzverformung, Leckage, verkürzte Lebensdauer des Ventils oder instabiles Absperren.

Die bessere Wahl:
Prüfen Sie das Sitzmaterial anhand der tatsächlichen Temperatur- und Medienbedingungen, bevor Sie ein weichdichtendes Standardventil auswählen.

---

Fehler 4: Ignorieren der Anforderungen an das Antriebsdrehmoment

Risikostufe: Hoch

Die Konsequenz:
Unvollständiges Schalten, Überlastung des Aktuators, Beschädigung des Sitzes oder Positionsfehler.

Die bessere Wahl:
Prüfen Sie das Drehmoment des Stellantriebs im Vergleich zum Bruchdrehmoment der Armatur und den tatsächlichen Betriebsbedingungen.

---

Fehler 5: Nur nach Größe und Druck auswählen

Risikostufe: Hoch

Die Konsequenz:
Das Ventil kann in die Leitung passen, aber trotzdem nicht funktionieren, weil die Anschlusslogik falsch ist.

Die bessere Wahl:
Bestätigen Sie zuerst die Durchflussfunktion, dann den Druck und die Größe.

---

Fehler 6: Unterschätzung der Zyklusdauer beim automatisierten Service

Risikostufe: Mittel bis Hoch

Die Konsequenz:
Schnellerer Sitzverschleiß und frühere Wartung, wenn das Ventil häufig unter Last läuft.

Die bessere Wahl:
Prüfen Sie vor der endgültigen Auswahl das Sitzdesign, das Material und die zu erwartende Zyklusbelastung, wenn Sie einen höheren Zyklus benötigen.

---

Fehler 7: Antistatik- oder Gefahrgutanforderungen ignorieren

Risikostufe: Hoch

Die Konsequenz:
Sicherheits- und Compliance-Fragen in anspruchsvollen Öl-, Gas- oder Chemieumgebungen.

Die bessere Wahl:
Falls erforderlich, geben Sie bei der Anfrage antistatische, ausblassichere oder projektspezifische Eigenschaften an.

---

Bewährte industrielle Anwendungen von 3-Wege-Kugelhähnen

3-Wege-Kugelhähne werden in vielen industriellen Systemen verwendet, aber die korrekte Leistung hängt immer von der richtigen Flusslogik ab.

HVAC-Bypass und Mischschleifen

T-Port-Ventile werden oft verwendet, um den Durchfluss in Heiz- und Kühlkreisläufen zu mischen oder zu umgehen, um eine stabilere Temperaturregelung zu erreichen. Einen umfassenderen Vergleich auf Systemebene finden Sie in unserem Leitfaden zu 2-Wege- vs. 3-Wege-Kugelhähne in HLK-Systemen.

Typische Konfiguration: 3-Wege-Kugelhahn mit T-Anschluss und elektrischem Stellantrieb für temperaturabhängige Steuerung.

---

Tankumstellungsservice

L-Port-Ventile werden in der Regel dort eingesetzt, wo eine Zuleitung zwischen zwei Tanks, Behältern oder Prozesszweigen umgeschaltet werden muss.

Typische Konfiguration: 3-Wege-Kugelhahn mit L-Anschluss und manueller oder pneumatischer Betätigung.

---

Chemische Verarbeitungslinien

T-Port-Ventile werden dort eingesetzt, wo eine Mischung, Umleitung oder flexible Multi-Port-Kommunikation in Prozesssystemen erforderlich ist.

Typische Konfiguration: 3-Wege-Kugelhahn mit T-Anschluss aus Edelstahl mit mediengerechtem Sitzmaterial.

---

Verteilung der Wasseraufbereitung

3-Wege-Kugelhähne werden dort eingesetzt, wo eine Umleitung, ein Bypass oder eine kompakte Verteilungssteuerung erforderlich ist.

Typische Konfiguration: L-Anschluss- oder T-Anschluss-Ventil, je nachdem, ob es sich um einen Schalt- oder Mischbetrieb handelt.

---

Automatisiertes Prozess-Routing

Betätigte 3-Wege-Kugelhähne werden häufig eingesetzt, wenn das System eine SPS-Integration, Fernschaltungen oder planmäßige Änderungen des Flusspfads erfordert.

Typische Konfiguration: pneumatisch oder elektrisch betätigter 3-Wege-Kugelhahn mit drehmomentangepasstem Antrieb.

---

NTGD 3-Wege-Kugelhahnhalterung Highlights

Bei der Auswahl eines industriellen 3-Wege-Kugelhahns brauchen Käufer oft mehr als einen Katalog. Sie benötigen eine Bestätigung der Durchflusslogik, der Materialien, des Drehmoments und der Konfiguration.

NTGD kann Sie unterstützen:

• Auswahl der L- und T-Ports

• Materialempfehlungen für Gehäuse und Sitz

• manuelle, pneumatische und elektrische Konfigurationen

• Bestätigung von Druck und Temperatur

• Auswahl der Endverbindung

• anwendungsbezogene Empfehlung für kompakte, automatisierte oder höher belastete Dienste

Bei Bedarf kann die Unterstützung auch die Überprüfung von Zeichnungen, die Erstellung von Angeboten und die Bestätigung der Konfiguration vor dem endgültigen Kauf umfassen.

---

Vorteile von 3-Wege-Kugelhähnen

Bei richtiger Auswahl bieten 3-Wege-Kugelhähne mehrere praktische Vorteile:

• kompaktes Multi-Funktions-Design

• weniger Armaturen und weniger separate Ventile

• reduzierte potentielle Leckstellen

• Vierteldrehung schnelle Bedienung

• Antriebsfreundliche Bedienung

• flexible Flussführung

• geringere Gesamtkomplexität des Systems

---

Beschränkungen von 3-Wege-Kugelhähnen

Sie haben auch ihre Grenzen, die Sie genau kennen sollten:

• ein falsches Anschlussmuster kann das Ventil für die vorgesehene Funktion unbrauchbar machen

• reduzierte Anschlüsse können zu unerwünschtem Druckabfall führen

• Der Drehmomentbedarf steigt bei höherem Druck und größeren Größen

• Standard-Softsitze sind nicht für jede Temperatur oder Medienbedingung geeignet

• Portkommunikation muss vor dem Kauf sorgfältig überprüft werden

Die Einschränkung ist in der Regel nicht das Ventilkonzept selbst.
Die Einschränkung ist in der Regel ein Missverhältnis zwischen Ablauflogik und Serviceanforderungen.

---

Häufig gestellte Fragen

1. Was ist ein 3-Wege-Kugelhahn?

Ein 3-Wege-Kugelhahn ist ein Vierteldrehventil mit drei Anschlüssen, das zum Umleiten, Mischen, Teilen oder Absperren von Flüssigkeitsströmen verwendet wird.

2. Was ist der Unterschied zwischen 3-Wege-Kugelhähnen mit L-Anschluss und T-Anschluss?

L-Port-Ventile werden hauptsächlich zum Umleiten oder Umschalten verwendet. T-Port-Ventile werden hauptsächlich zum Mischen, Verteilen oder für die flexible Multi-Port-Kommunikation verwendet.

3. Was ist besser zum Mischen: L-Anschluss oder T-Anschluss?

Der T-Anschluss ist im Allgemeinen die richtige Wahl für echte Mischanwendungen.

4. Was ist besser für die Umleitung des Flusses?

Der L-Anschluss wird normalerweise bevorzugt, wenn ein gemeinsamer Datenstrom zwischen zwei Leitungen umgeschaltet werden muss.

5. Kann ein 3-Wege-Kugelhahn betätigt werden?

Ja. 3-Wege-Kugelhähne können mit pneumatischen oder elektrischen Antrieben für den automatischen Betrieb geliefert werden.

6. Was ist der Unterschied zwischen einem 3-Wege-Kugelventil und einem 3-Wege-Stopfenventil?

3-Wege-Kugelhähne bieten in der Regel ein geringeres Betriebsdrehmoment und einen dichten Abschluss mit einer Vierteldrehung, während 3-Wege-Kegelventile kann bei einigen schwereren oder spezielleren Einsatzbedingungen bevorzugt werden, je nach Medien und Dichtungsanforderungen.

7. Kann ein 3-Wege-Kugelhahn für den Dampfbetrieb verwendet werden?

Ja, aber die Werkstoffe für Sitz und Gehäuse müssen entsprechend den tatsächlichen Dampftemperatur- und Druckbedingungen ausgewählt werden.

8. Welche Endanschlüsse gibt es für 3-Wege-Kugelhähne?

Zu den gängigen Optionen gehören Gewinde-, Flansch-, Schweißmuffen- und Schweißstumpfverbindungen.

9. Wie installiere ich einen 3-Wege-Kugelhahn richtig?

Bestätigen Sie das Anschlussmuster, überprüfen Sie den vorgesehenen Durchflussweg, richten Sie das Ventil korrekt aus und prüfen Sie, ob die Betriebsposition mit der erforderlichen Rohrleitungslogik übereinstimmt, bevor Sie es in Betrieb nehmen.

10. Welche Druckstufen gibt es für industrielle 3-Wege-Kugelhähne?

Die verfügbare Druckstufe hängt von der Ventilgröße, dem Gehäusedesign und den Projektanforderungen ab. Je nach Spezifikation sind sowohl Konfigurationen für den allgemeinen Gebrauch als auch für höhere Beanspruchungen möglich.

11. Wie wähle ich das richtige Sitzmaterial?

Das Sitzmaterial sollte je nach Medium, Druck, Temperatur, Betriebsdauer und Absperranforderungen ausgewählt werden.

12. Welche Informationen sollte ich für ein Angebot angeben?

Geben Sie die gewünschte Funktion, den bevorzugten L- oder T-Anschluss, die Ventilgröße, den Druck, die Temperatur, das Medium, den Endanschluss und die Betätigungsanforderungen an.

---

Benötigen Sie Hilfe bei der Auswahl des richtigen 3-Wege-Kugelhahns?

Um Ihnen den richtigen 3-Wege-Kugelhahn für Ihr Projekt zu empfehlen, benötigen wir in der Regel die folgenden Angaben:

• gewünschte Funktion: Umleiten, Mischen, Aufteilen oder Bypass

• L-Port oder T-Port Anforderung

• Ventilgröße

• Arbeitsdruck

• Betriebstemperatur

• Medientyp

• Anforderung an das Sitzmaterial

• Endverbindungstyp

• Manuelle, pneumatische oder elektrische Bedienung

• jedes Projekt oder jede Anforderung zur Einhaltung von Vorschriften

NTGD kann Ihre Anwendung prüfen und Ihnen helfen, das richtige Fließmuster, die richtige Materialkombination und die richtige Betriebsmethode zu finden, bevor Sie ein Angebot abgeben.

Wenn Sie breitere Kugelhahnkonstruktionen als die 3-Wege-Durchflusslogik vergleichen möchten, können Sie auch unsere Kugelhähne Typen und Auswahlhilfe.

Unterstützung anfordern für:

• Auswahl L-Anschluss vs. T-Anschluss

• Hafenmuster-Bestätigung

• Materialempfehlung

• Auswahl des Aktuators

• Überprüfung von Druck und Temperatur

• Unterstützung für individuelle Angebote

Senden Sie uns Ihre Servicebedingungen für eine individuelle Empfehlung und ein Angebot.

---

Angebot für industrielle 3-Wege-Kugelhähne anfordern

Suchen Sie den richtigen 3-Wege-Kugelhahn für Ihr Projekt?
Senden Sie uns Ihre Anwendungsdetails und die gewünschte Flussfunktion.

NTGD kann Ihnen bei der Bewertung helfen:

• das richtige Hafenmuster

• Optionen für Gehäuse und Sitzmaterial

• Design mit vollem Anschluss oder reduziertem Anschluss

• manuelle oder betätigte Konfiguration

• kompakte, automatisierte oder höher belastbare Lösungen

Fordern Sie noch heute ein Angebot oder eine technische Empfehlung an.
