Industrielle PRV-Ventile: Funktionsprinzip, Direkt- vs. vorgesteuerte Typen & Auswahlhilfe

Von Bruce Tseng, Ventilingenieur bei NTGD Valve
Technisch geprüft von NTGD Engineering Team
Zuletzt aktualisiert: März 2026

A Druckminderungsventil (PRV) wird verwendet, um einen höheren und oft schwankenden Druck in der Leitung auf einen niedrigeren, kontrollierten Druck in der Leitung zu reduzieren. In industriellen Rohrleitungssystemen ist diese Funktion für den Schutz der nachgeschalteten Geräte, die Verbesserung der Prozessstabilität und die Aufrechterhaltung sicherer Betriebsbedingungen unerlässlich.

Wenn Sie ein PRV-Ventil auswählen für Dampf, Wasser, Druckluft oder industrielle Prozessdienstleistungen, Die entscheidende Frage ist nicht nur, was ein PRV ist. Die wichtigere Frage ist, ob das Ventil für Ihr Unternehmen geeignet ist. Druckbereich, Durchflussvariation, Anforderung an die Regelgenauigkeit, Medium und Installationsbedingungen.

Dieser Leitfaden erklärt, wie ein PRV-Ventil funktioniert, wie direkt wirkend und pilotgesteuert Designs unterscheiden, wie ein PRV im Vergleich zu einem Druckbegrenzungsventil, welche Daten für die richtige Auswahl benötigt werden und wie Sie häufige Probleme bei der Druckkontrolle im realen Betrieb beheben können.

PRV-Datenblatt und technische Unterstützung anfordern

Benötigen Sie detaillierte Spezifikationen, Materialoptionen, Maßzeichnungen oder Anwendungsunterstützung?

Kontakt NTGD Ventil um PRV-Datenblätter, technische Überprüfung und projektbezogene Unterstützung bei der Auswahl anzufordern.

Was ist ein PRV-Ventil?

A PRV-Ventil, oder Druckminderungsventil, ist ein automatisches Steuerventil, das dazu dient, einen niedrigeren Druck in der Anlage aufrechtzuerhalten, wenn der Druck in der Anlage höher oder instabil ist. Es wird häufig eingesetzt in Dampfsysteme, Wassersysteme, Druckluftsysteme und industrielle Prozessrohre.

Der Hauptzweck eines PRV besteht darin, nachgeschaltete Geräte zu schützen und stabile Betriebsbedingungen aufrechtzuerhalten. Anstatt den vollen Leitungsdruck unkontrolliert durchzulassen, drosselt das PRV automatisch den Durchfluss, um den Ausgangsdruck in der Nähe eines voreingestellten Wertes zu halten.

In der Praxis hilft ein richtig ausgewähltes PRV:

• nachgeschaltete Geräte und Instrumente zu schützen

• Prozessdruck stabilisieren

• reduzieren das Risiko von Leckagen durch Überdruck

• die operative Konsistenz verbessern

• den sicheren Betrieb von Rohrleitungssystemen unterstützen

Ein PRV ist nicht einfach ein Ventil, das “einmalig den Druck reduziert”. Es handelt sich um ein Steuergerät, das die Durchflussbegrenzung kontinuierlich anpasst, um den Druck im Abfluss während des Betriebs unter Kontrolle zu halten.

In Dampf- und Prozesssystemen sind Druckreduzierventile Teil einer breiteren Kategorie von Selbsttätige Druckkontrollen zur Aufrechterhaltung des Drucks nach der Pumpe unter wechselnden Betriebsbedingungen.

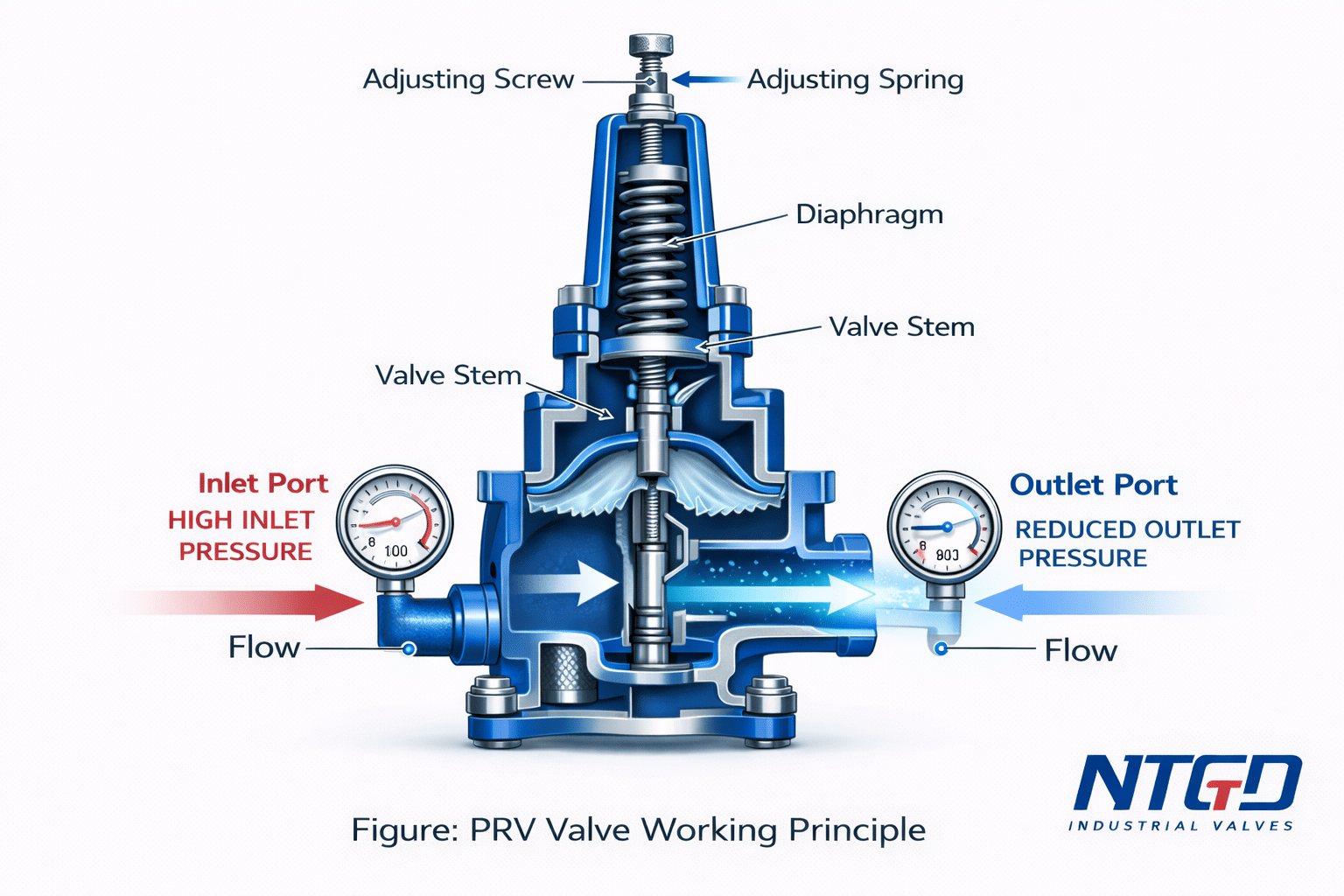

Wie funktioniert ein PRV-Ventil?

Ein PRV-Ventil funktioniert durch den Ausgleich Federkraft, Nachgeschaltete Druckrückführung, und Ventilöffnungsposition.

Wenn der Druck hinter dem Ventil unter den eingestellten Druck fällt, öffnet sich der interne Mechanismus weiter, so dass mehr Flüssigkeit durchfließen kann. Wenn der Druck hinter dem Ventil auf oder über den eingestellten Druck ansteigt, drosselt das Ventil und reduziert den Durchfluss.

Der genaue Mechanismus hängt vom Ventiltyp ab, aber die Steuerlogik ist die gleiche:

moduliert das PRV automatisch, um den erforderlichen Druck in der Anlage aufrechtzuerhalten.

Grundlegender Arbeitsablauf

1. Hochdruckflüssigkeit tritt in den Ventileinlass ein.

2. Die interne Trimmung drosselt den Durchfluss.

3. Der Druck im Abfluss wirkt auf eine Membrane, einen Kolben oder ein Pilotsteuerungssystem.

4. Das Ventil passt seine Öffnung an, um den voreingestellten Ausgangsdruck aufrechtzuerhalten.

Dieser Vorgang wird während des Betriebs automatisch fortgesetzt.

So stellen Sie ein PRV-Ventil auf den richtigen Ausgangsdruck ein

Im Allgemeinen wird der Ausgangsdruck durch Änderung der Federkraft oder der Piloteneinstellung eingestellt.

• Wenn Sie die Einstellschraube anziehen, erhöht sich in der Regel der nachgelagerte Einstelldruck.

• Wenn Sie die Einstellschraube lockern, verringert sich in der Regel der nachgelagerte Einstelldruck.

Die Anpassung sollte jedoch immer mit erfolgen:

• installierte Druckmessgeräte

• Stabiler operativer Fluss, wenn möglich

• Verweis auf die Anweisungen des Herstellers

• Beachtung der Systemsicherheit und der nachgelagerten Grenzen

Für den industriellen Einsatz sollte die Druckeinstellung niemals nur auf Vermutungen beruhen. Der tatsächliche Druck nach der Pumpe muss unter realistischen Betriebsbedingungen überprüft werden.

Warum die PRV-Stabilität in realen Systemen wichtig ist

In vielen minderwertigen Beschreibungen heißt es, dass ein PRV “den Druck reduziert”, aber das ist nur der Ausgangspunkt.

In echten industriellen Systemen muss ein gutes PRV auch:

• Aufrechterhaltung eines stabilen Nachdrucks bei Laständerungen

• korrekt auf Druckschwankungen im Vorfeld reagieren

• Vermeiden Sie Drucküberschwinger

• die Jagd minimieren

• über den erwarteten Betriebsbereich stabil bleiben

Zum Beispiel:

• Unter Dampfservice, Ein instabiler Druck in der Anlage kann die Wärmeübertragung, die Prozesskonsistenz, das Verhalten des Kondensats und die Leistung des Regelventils beeinträchtigen.

• Unter Wassersysteme, Ein instabiler Druck kann die Armaturen beschädigen, die Leckage erhöhen und Lärm verursachen.

• Unter Druckluftsysteme, Eine schlechte Regulierung kann Werkzeuge, Aktuatoren und pneumatische Geräte beeinträchtigen.

NTGD Technischer Hinweis

Bei PRV-Anwendungen ist eine stabile Steuerung oft wichtiger als die Wahl des preisgünstigsten Ventils. In vielen Systemen ist die eigentliche Frage nicht, ob das Ventil den Druck reduzieren kann, sondern ob es dies auch kann reibungslos und vorhersehbar bei wechselnder Nachfrage.

Deshalb muss die richtige PRV-Auswahl Folgendes berücksichtigen Flussvariation, Genauigkeitsanforderung, und Anwendungsverhalten, nicht nur die Nenngröße.

PRV-Ventil vs. Druckbegrenzungsventil

Dies ist eine der häufigsten Ursachen für Verwirrung.

A Druckminderventil (PRV) wurde entwickelt, um Kontrolle des Drucks nach der Pumpe während des normalen Betriebs.

A Druckbegrenzungsventil wurde entwickelt, um öffnen, wenn der Druck eine Sicherheitsgrenze überschreitet, um das System vor Überdruck zu schützen.

Diese Ventile lösen nicht das gleiche Problem.

Vergleichstabelle: PRV vs. Druckbegrenzungsventil

Einblick in die Auswahl

Ein PRV sollte nicht als Ersatz für ein Überdruckventil verwendet werden, und ein Überdruckventil sollte nicht als normales nachgeschaltetes Druckregelgerät verwendet werden. In vielen industriellen Systemen werden beide benötigt, da sie unterschiedliche technische Funktionen erfüllen.

Haupttypen von PRV-Ventilen

Die beiden häufigsten PRV-Kategorien sind direkt wirkend und pilotgesteuert Entwürfe.

Direktwirkendes PRV

Ein direkt wirkendes PRV nutzt Federkraft und eine Membran oder einen Kolben, um die Ventilöffnung direkt zu steuern. Es ist einfacher aufgebaut und wird häufig verwendet, wenn die Belastung relativ gering ist oder die Druckkontrolle nicht extrem eng sein muss.

Typische Merkmale

• kompaktes Design

• einfache Installation

• geringere Kosten

• geeignet für kleinere Lasten

• üblich bei Point-of-Use-Anwendungen

Typische Einschränkungen

• größere Druckschwankungen bei wechselnder Belastung

• geringere Steuerungspräzision als bei pilotgesteuerten Designs

• weniger geeignet für große oder schnell schwankende Nachfrage

Direktwirkende PRVs werden häufig in kleineren Wassersystemen, Druckluftleitungen und für einfache Druckreduzierungsaufgaben eingesetzt.

Pilotgesteuertes PRV

Ein pilotgesteuertes PRV verwendet ein kleineres Pilotventil, um den auf das Hauptventil wirkenden Druck zu steuern. Dadurch kann das Hauptventil präziser reagieren und eine größere Durchflusskapazität bewältigen.

Typische Merkmale

• Bessere Kontrolle des Nachdrucks

• schnellere Reaktion auf Lastschwankungen

• Größere Kapazität bei der Verarbeitung von Strömen

• geeignet für industrielle Dampf- und Prozesssysteme

• besser für anspruchsvolle Druckkontrollarbeiten

Typische Einschränkungen

• größere Installationsfläche

• höhere Anschaffungskosten

• komplexere Anordnung

• empfindlicher gegenüber Verunreinigungen in Pilotpassagen oder Messleitungen

Pilotgesteuerte PRVs werden oft bevorzugt in Dampfsysteme, Druckkontrolle für industrielle Prozesse, und Anwendungen, bei denen ein stabiler Nachdruck wichtiger ist.

Direktgesteuertes vs. pilotgesteuertes PRV

Dies ist eine der wichtigsten Entscheidungen bei der Auswahl.

Vergleichstabelle: Direktgesteuertes vs. pilotgesteuertes PRV

NTGD Engineering Empfehlung

Wenn die Anwendung einen relativ stabilen Durchfluss hat und keine strenge Kontrolle des nachgeschalteten Drucks erfordert, kann ein direkt wirkendes PRV ausreichend sein. Wenn die Last stark schwankt, der Druck nach dem Ventil stabiler bleiben muss oder die Anwendung anspruchsvoller ist, ist ein pilotgesteuertes PRV in der Regel die bessere technische Wahl.

Hauptkomponenten eines PRV-Ventils

Obwohl die Konstruktionen variieren, umfassen die meisten industriellen PRVs die folgenden wichtigen Funktionselemente.

Ventilkörper

Das Ventilgehäuse bildet die Druckbegrenzung und beherbergt die internen Steuerelemente. Das Gehäusematerial hängt von Druck, Temperatur und Medium ab.

Justierschraube oder Justiermechanismus

Dieses Teil wird verwendet, um den erforderlichen Druck nach der Pumpe einzustellen, indem die Federkompression oder die Einstellung des Piloten verändert wird.

Federfall

Das Federgehäuse enthält die Einstellfeder und ist Teil des Druckkontrollmechanismus.

Diaphragma oder Kolben

Dieses Bauteil reagiert auf den Druck nach dem Ventil und hilft bei der Positionierung der Ventilgarnitur.

Hauptventilgarnitur

Der Kegel, der Sitz und die Drosselkomponenten regulieren den Durchfluss und den Druckabfall über das Ventil.

Pilotventil-Baugruppe

Bei vorgesteuerten Konstruktionen steuert das Vorsteuerventil den Druck, der auf das Hauptventil wirkt.

Messleitung oder Rückführungskanal

Dieser überträgt Informationen über den Druck nach der Pumpe an das Pilotsystem oder das Steuerelement.

Schmutzfänger

Ein vorgelagerter Schmutzfänger ist oft unverzichtbar, um das PRV und die Steuerkanäle vor Ablagerungen und Verstopfungen zu schützen.

Übliche PRV-Anwendungen

PRV-Ventile werden in vielen Branchen eingesetzt, aber die Anwendungslogik ist wichtiger als die bloße Auflistung von Branchen.

Dampfsysteme

Ein PRV reduziert den Kessel- oder Sammlerdruck auf einen niedrigeren kontrollierten Druck für Prozessanlagen, Heizungssysteme, Begleitheizungen und die Anlagenverteilung.

Wasser-Systeme

Ein PRV kontrolliert den Druck in kommunalen, kommerziellen oder industriellen Wassersystemen, um Geräte zu schützen und das Risiko von Leckagen zu verringern.

Druckluftsysteme

PRVs regulieren den Druck für Werkzeuge, Aktuatoren und pneumatische Geräte, bei denen ein stabiler Nachdruck die Leistung verbessert.

Industrielle Prozesslinien

In verfahrenstechnischen Anlagen tragen PRVs dazu bei, nachgeschaltete Geräte zu schützen und einen kontrollierten Druck aufrechtzuerhalten, wenn Schwankungen ansonsten die Stabilität beeinträchtigen würden.

HVAC und Haustechnik

PRVs werden dort eingesetzt, wo nachgeschaltete Heizungs- oder Wassersysteme ein niedrigeres und stabileres Druckniveau benötigen.

Für dampfspezifische Anforderungen sollten die Benutzer auch eine Dampfdruckminderventil Lösung. Für den Service der Wasserkontrolle, ein Wasserdruckreduzierventil kann anwendungsspezifischer sein.

PRV-Ventil Standards und Konformität

Bei der industriellen Beschaffung reicht die Funktion allein nicht aus. Compliance, Tests und Dokumentation sind oft ebenso wichtig.

Je nach Anwendung müssen die PRV-Ventile auf die jeweilige Anwendung abgestimmt werden:

• Druck- und Rohrleitungsanforderungen gemäß den relevanten ASME-Codes

• projektspezifische API-bezogene Ventilanforderungen, wo anwendbar

• EN- oder ISO-Anforderungen je nach Region und Kundenstandards

• Anforderungen an Materialzertifizierung und Druckprüfung

• kundenspezifische Inspektions- und Dokumentationsanforderungen

Bei industriellen Projekten sollten Sie dies immer bestätigen:

• Ventil-Druckklasse

• Karosserie- und Verkleidungsmaterial

• Verbindungsstandard

• Testanforderungen

• Dokumentationspaket

• Anforderungen für die Einhaltung von Projekten

Vertrauen und Dokumentation sind wichtig

Bei der realen Projektbeschaffung wird ein PRV selten nur als Ventilkörper gekauft. Oft wird es zusammen mit den technischen Unterlagen gekauft, die für die Prüfung, Genehmigung und Installation benötigt werden.

Wie Sie ein PRV-Ventil auswählen

Ein PRV sollte niemals allein nach der Nennweite ausgewählt werden.

Die richtige Auswahl hängt ab von Druck, Durchfluss, Medium, Kontrollanforderungen und Installationsbedingungen.

1. Bestätigen Sie das Medium

Handelt es sich bei dem Medium um Dampf, Wasser, Druckluft, Gas, Öl oder chemische Medien? Die Art des Mediums wirkt sich auf Material, Verkleidung, Dichtung und Ventiltyp aus.

2. Definieren Sie die Eingangsdruckbedingungen

Notieren Sie den maximalen, normalen und minimalen Eingangsdruck. Ein Ventil, das nur nach dem Nenndruck ausgewählt wurde, kann eine schlechte Leistung erbringen, wenn der tatsächliche Eingangsdruck erheblich schwankt.

3. Definieren Sie den erforderlichen Ausgangsdruck

Der angestrebte Druck nach dem Ventil muss deutlich angegeben werden. Dies ist der kontrollierte Druck, den das PRV aufrechterhalten muss.

4. Bestätigen Sie die normale und maximale Durchflussrate

Der Durchfluss ist genauso wichtig wie der Druck. Ein über- oder unterdimensioniertes PRV kann schwanken, schlecht steuern oder den Bedarf des Systems nicht decken.

5. Temperaturbereich prüfen

Die Temperatur beeinflusst die Materialkompatibilität, die Verkleidung, die Sitzkonstruktion und die Frage, ob das Ventil für Dampf oder nur für Wasser geeignet ist.

6. Bestätigen Sie die Anforderung an die Kontrollgenauigkeit

Einige Systeme tolerieren größere Schwankungen im Downstream, während andere eine engere Kontrolle erfordern. Dies beeinflusst die Wahl zwischen direktwirkenden und vorgesteuerten Systemen.

7. Prüfen Sie den Installationsraum und das Stationslayout

Vorgesteuerte PRVs und komplette Stationen benötigen möglicherweise mehr Platz für Rohrleitungen, Messgeräte, Schmutzfänger und Wartungszugang.

8. Schutzanforderungen berücksichtigen

Ein PRV reduziert den Druck während des normalen Betriebs, aber je nach Systemdesign kann ein separater Entlastungsschutz dennoch erforderlich sein.

Wie berechnet man den Cv-Wert für die PRV-Dimensionierung?

Für eine korrekte PRV-Dimensionierung sollte die Kapazität auf den erforderlichen Durchfluss- und Druckbedingungen basieren und nicht allein auf der Rohrgröße. In der praktischen Projektarbeit sollte die Cv-Dimensionierung anhand der Dimensionierungsmethode des Herstellers und der tatsächlichen Eigenschaften des Mediums bestätigt werden.

Für Dampf-, Wasser- und Gasanwendungen ist die Berechnungsgrundlage unterschiedlich. Aus diesem Grund beginnt die genaue PRV-Auswahl in der Regel mit der Übermittlung der realen Anwendungsdaten und nicht mit einer Schätzung anhand der Nenngröße.

Welche Informationen sollten Sie für die PRV-Auswahl senden?

Um eine genauere PRV-Dimensionierung und Angebotsunterstützung zu erhalten, bereiten Sie Folgendes vor:

• mittlerer Typ

• Eingangsdruck: maximal / normal / minimal

• erforderlicher Ausgangsdruck

• normale und maximale Durchflussmenge

• Betriebstemperatur

• Ventilgröße oder Rohrleitungsgröße

• Verbindungsart und Standard

• Materialpräferenz für Karosserie und Verkleidung

• Anwendungsart: Dampf, Wasser, Druckluft, Prozessbetrieb, etc.

• besondere Anforderungen, wie z.B. geringe Geräuschentwicklung, Sauerstoffversorgung, korrosive Medien oder strengere Abschaltbedingungen

Benötigen Sie Hilfe bei der PRV-Dimensionierung?

Wenn Sie sich bezüglich der Größe unsicher sind, schicken Sie Ihre Durchfluss- und Druckdaten an NTGD Valve für eine kostenlose Überprüfung der Anwendung und eine Empfehlung zur Auswahl.

Häufige Fehler bei der PRV-Dimensionierung und wie Sie sie vermeiden können

Viele PRV-Probleme beginnen bei der Auswahl, nicht beim Betrieb.

Fehler 1: Auswahl nur nach Rohrgröße

Ein PRV muss nach den tatsächlichen Druck- und Durchflussbedingungen ausgewählt werden, nicht nur nach dem Leitungsdurchmesser.

Fehler 2: Flussvariationen ignorieren

Wenn der Betriebsbereich stark schwankt, kann das Ventil schwanken oder den Druck nicht stabil halten.

Fehler 3: Unterschiede im Medium ignorieren

Dampf, Wasser, Gas und Luft verhalten sich unterschiedlich. Ein Ventil, das für einen Dienst geeignet ist, kann für einen anderen ungeeignet sein.

Fehler 4: Vorgeschalteter Schutz des Schmutzfängers fehlt

Verstopfte Steuerkanäle, schlechte Steuerung und Sitzbeschädigungen beginnen oft mit dem Eindringen von Schmutz in das Ventil.

Fehler 5: Entlastungsschutz mit Druckminderung gleichsetzen

Ein PRV kontrolliert den Druck in der Anlage. Es ersetzt nicht automatisch einen speziellen Überdruckschutz.

Einblick in die Auswahl

In vielen industriellen Systemen liegt die Ursache für eine schlechte PRV-Leistung nicht in einem defekten Ventil. Die Ursache liegt in unvollständigen Eingabedaten, falscher Auslegungslogik, fehlenden Schmutzfängern oder einem schlechten Stationsdesign.

Bewährte Praktiken für die PRV-Installation

Selbst ein richtig ausgewähltes Ventil kann schlecht funktionieren, wenn es falsch installiert wird.

Wichtige Empfehlungen zur Installation

• installieren Sie bei Bedarf einen vorgeschalteten Schmutzfänger

• stellen Sie Manometer vor und nach der Anlage bereit

• folgen Sie der richtigen Flussrichtung

• Zugang für Einstellung und Wartung ermöglichen

• Prüfen Sie die Anordnung der Messleitungen für pilotgesteuerte Designs

• Bestätigen Sie das korrekte Design der Station für Dampfanwendungen

• vermeiden Sie Rohrleitungslayouts, die instabile Rückkopplungsbedingungen schaffen

Zu den wichtigsten Empfehlungen für die Installation gehören eine vorgelagerte Y-Sieb um das PRV und die Steuerleitungen vor Schmutz, Rost und Ablagerungen in der Leitung zu schützen.

NTGD Technischer Hinweis

In der Praxis spielt die Anordnung der PRV-Station oft eine ebenso große Rolle wie das Ventil selbst. Ein gutes Ventil, das in einer schlechten Station installiert ist, kann immer noch instabilen Druck, Lärm oder Wartungsprobleme verursachen.

Bewährte PRV-Wartungspraktiken

Regelmäßige Inspektionen tragen dazu bei, eine stabile Kontrolle zu erhalten und ungeplante Abschaltungen zu reduzieren.

Routinemäßige Wartungspunkte

• inspizieren Sie das vorgelagerte Sieb

• Prüfen Sie die Stabilität des Drucks in der Abwärtsbewegung

• Prüfen Sie auf Leckagen, Überschwingen oder Schwanken

• Kontrollieren Sie die Steuerkanäle und Messleitungen

• inspizieren Sie Membranen, Federn und die Abnutzung der Zierleisten

• bestätigen Sie, dass der eingestellte Druck nach der Wartung korrekt bleibt

So testen Sie die Leistung und Dichtheit von PRV-Ventilen

Die Leistung des PRV sollte nach Möglichkeit unter realistischen Betriebsbedingungen geprüft werden. Die Prüfung umfasst in der Regel:

• Bestätigung des eingestellten Drucks auf der Ausgangsseite

• Überprüfung der Druckstabilität bei wechselnder Belastung

• Prüfung auf undichte Sitze oder schlechte Absperrung

• Bestätigung der Reaktion von Pilot und Messleitung

• Überprüfung, ob das Ventil korrekt öffnet und moduliert

Bei industriellen Projekten sollte die genaue Testmethode den Anweisungen des Herstellers und den Projektanforderungen entsprechen.

Häufige PRV-Probleme und Fehlersuche

Symptom: Ausgangsdruck übersteigt den Wert

Mögliche Ursachen

• Schmutz auf dem Pilotensitz oder dem Hauptsitz

• Verstopfter Messkanal

• instabile Pilotensteuerung

• Bypass-Leckage

Empfohlene Aktionen

• Kontrollieren und reinigen Sie die Pilotkomponenten

• prüfen Sie den Sitz des Hauptventils

• Prüfen Sie den Zustand der Messleitung

• prüfen Sie, ob der Bypass undicht oder teilweise geöffnet ist

Symptom: Der Druck im Abfluss jagt oder schwankt

Mögliche Ursachen

• übergroßes Ventil

• Instabiler Betrieb bei geringer Last

• Verstopfte oder schlecht installierte Messleitung

• Kontamination, die die Reaktion des Piloten beeinträchtigt

Empfohlene Aktionen

• Überprüfung des tatsächlichen Durchflusses im Vergleich zur gewählten Ventilgröße

• Prüfen Sie die Sauberkeit der Pilot- und Messleitungen

• überprüfen Sie die Installationsanordnung

• bestätigen, ob eine andere Ventilgröße oder ein anderer Ventiltyp besser geeignet ist

Wie Sie das PRV-Hopping in Dampfsystemen verhindern

Zur Verringerung des Risikos des Jagens im Dampfbetrieb:

• dimensionieren Sie das Ventil nach dem tatsächlichen Durchfluss, nicht nur nach der Leitungsgröße

• vermeiden Sie überdimensionierte PRVs bei stark variabler Last

• Schützen Sie das Ventil mit einem richtig gewählten vorgeschalteten Schmutzfänger

• stellen Sie sicher, dass die Sensoranordnung korrekt ist

• das Stationslayout und den Umgang mit Kondensat zu überprüfen

Symptom: Das Ventil öffnet nicht

Mögliche Ursachen

• verstopftes Sieb

• Verstopfte Düse oder Pilotkanal

• beschädigtes Diaphragma

• falsche Einstellung

Empfohlene Aktionen

• inspizieren und reinigen Sie das Sieb

• Kontrollieren Sie die Pilotkanäle und Öffnungen

• Zustand der Membrane prüfen

• Einstellung erneut prüfen

Symptom: Der Förderdruck ist zu niedrig

Mögliche Ursachen

• Falsche Einstellung des Solldrucks

• unterdimensioniertes Ventil

• Überforderung

• Druck im Vorfeld niedriger als erwartet

Empfohlene Aktionen

• Prüfen Sie den tatsächlichen Eingangsdruck

• bestätigen Sie die Einstellung

• Vergleichen Sie die Ventilkapazität mit dem tatsächlichen Bedarf

• prüfen, ob ein größeres Ventil oder ein anderer PRV-Typ benötigt wird

Symptom: Das Ventil schließt nicht dicht

Mögliche Ursachen

• Schmutz auf dem Sitz

• beschädigter Sitz oder Verkleidung

• Pilotenausfall

• Bypass-Leckage

Empfohlene Aktionen

• Sitzoberflächen prüfen und reinigen

• inspizieren Sie den Verschleiß der Zierleisten

• Pilotfunktion prüfen

• Bestätigen Sie den dichten Verschluss des Bypasses

Real-World PRV Anwendung Perspektive

In realen Projekten ist die Auswahl des PRV selten eine Frage von “wählen Sie die gleiche Größe wie die Leitung”.”

Die wichtigeren Fragen sind:

• Wie stabil muss der Druck in der Anlage sein?

• Wie stark variiert der Fluss?

• Handelt es sich um Dampf, Wasser, Gas oder Druckluft?

• Wie sauber ist das Medium?

• Ist ein einfaches Ventil ausreichend oder ist eine strengere Kontrolle erforderlich?

• Ist die Station vollständig, einschließlich Schmutzfänger, Messgeräte und Schutzlogik?

Beispiel Anwendungslogik

In Dampfsystemen mit variabler Last können direkt wirkende PRVs instabil werden, wenn der tatsächliche Durchfluss weit unter die Nennkapazität fällt. In diesen Fällen ist ein pilotgesteuertes Design oft die bessere Wahl. Bei Wasseranwendungen können mangelhafte Sauberkeit oder ein falsches Stationslayout zu Kontrollproblemen führen, die von den Benutzern zunächst als Ventildefekte angesehen werden.

Wenn diese Fragen richtig beantwortet werden, wird die PRV-Leistung vorhersehbarer und langfristige Wartungsprobleme werden reduziert.

Warum NTGD für PRV-Ventile wählen?

NTGD unterstützt industrielle Ventilprojekte, bei denen Druckregelung, Materialeignung und Anwendungsabstimmung wichtiger sind als allgemeine Katalogbeschreibungen.

Anwendungsorientierter Support

Wir prüfen die Betriebsbedingungen wie Eingangsdruck, Ausgangsdruck, Durchflussmenge, Medium und Temperatur, bevor wir eine geeignete PRV-Konfiguration empfehlen.

Produkt- und Dokumentationsunterstützung

Datenblätter, technische Informationen, Maßbestätigungen und projektbezogene Unterlagen sind für die industrielle Beschaffung oft unerlässlich.

Unterstützung für Dampf-, Wasser- und Industrieanwendungen

Unterschiedliche Medien und Einsatzbedingungen erfordern unterschiedliche PRV-Lösungen. Die Abstimmung auf die Anwendung ist entscheidend für Leistung und Zuverlässigkeit.

Projektbezogene Kommunikation

Für eine bessere PRV-Auswahl ist der sinnvollste nächste Schritt nicht nur die Anfrage nach einem Preis. Es ist die Übermittlung der tatsächlichen Anwendungsdaten, damit das Ventil richtig geprüft werden kann.

Bei Projekten, die eine komplette Druckkontrollstation erfordern, werden häufig sowohl das PRV als auch die passende Industrieschmutzfänger Konfiguration während der Auswahl.

Benötigen Sie technische Unterstützung bei der PRV-Auswahl?

Um das richtige PRV-Ventil für Ihr Projekt zu finden, teilen Sie uns bitte mit:

• mittel

• Eingangsdruckbereich

• erforderlicher Ausgangsdruck

• normale und maximale Durchflussmenge

• Temperatur

• Ventilgröße oder Leitungsgröße

• Verbindungstyp

• Anwendungsdetails

Schicken Sie Ihre Projektanforderungen an NTGD Valve für eine technische Prüfung, Unterstützung bei Datenblättern und Angebotsunterstützung.

Häufig gestellte Fragen

Was ist ein PRV-Ventil?

Ein PRV-Ventil ist ein Druckreduzierventil, das dazu dient, einen kontrollierten Druck nach dem Ventil zu senken und aufrechtzuerhalten, wenn der Druck vor dem Ventil höher ist oder schwankt.

Wie funktioniert ein Druckreduzierventil?

Ein Druckreduzierventil funktioniert durch den Ausgleich von Federkraft und nachgeschalteter Druckrückführung, um die Ventilöffnung zu modulieren und einen voreingestellten Ausgangsdruck aufrechtzuerhalten.

Was ist der Unterschied zwischen einem PRV und einem Überdruckventil?

Ein Druckbegrenzungsventil steuert den Druck nach dem System während des normalen Betriebs, während ein Überdruckventil das System schützt, indem es sich öffnet, wenn der Druck eine Sicherheitsgrenze überschreitet.

Was ist der Unterschied zwischen direktwirkenden und pilotgesteuerten PRVs?

Direktgesteuerte PRVs sind einfacher und werden normalerweise für kleinere Lasten oder weniger anspruchsvolle Anwendungen eingesetzt. Pilotgesteuerte PRVs bieten eine bessere Druckstabilität und eine höhere Durchflusskapazität für anspruchsvollere Anwendungen.

Kann ein PRV für den Dampfbetrieb verwendet werden?

Ja. PRVs sind in Dampfsystemen weit verbreitet, aber die richtige Auswahl von Typ, Material, Druckklasse und Stationsanordnung ist entscheidend.

Wodurch wird ein PRV zum Jagen gebracht?

Hunting wird oft durch Überdimensionierung, instabile Bedingungen bei niedriger Last, verstopfte Messkanäle, Verschmutzung des Piloten oder falsche Installation verursacht.

Warum ist ein vorgeschalteter Schmutzfänger für ein PRV wichtig?

Ein Schmutzfänger schützt das PRV und die Steuerleitungen vor Verunreinigungen und verringert so das Risiko von Verstopfungen, schlechter Steuerung und internen Schäden.

Wie wähle ich das richtige PRV-Ventil?

Die Auswahl sollte auf der Grundlage des Mediums, des Eingangsdruckbereichs, des Ausgangsdrucks, der Durchflussmenge, der Temperatur, der Kontrollanforderungen und der Installationsbedingungen erfolgen.

Ersetzt ein PRV ein Überdruckventil?

Nicht immer. Ein PRV kontrolliert den Druck während des normalen Betriebs, aber je nach Systemdesign kann ein separater Entlastungsschutz dennoch erforderlich sein.

Welche Informationen sollte ich für die Angebotsunterstützung von PRV senden?

Senden Sie uns das Medium, den Eingangsdruck, den Ausgangsdruck, die Durchflussmenge, die Temperatur, die Größe, den Anschlusstyp und alle besonderen Anforderungen an die Anwendung.

Wie hoch ist der normale Druckabfall über ein PRV-Ventil?

Der zulässige Druckabfall hängt vom Medium, dem Ventiltyp und dem Einsatzbereich ab. In der Praxis sollte ein PRV so ausgewählt werden, dass es den Druck über den erwarteten Betriebsbereich stabil regeln kann, anstatt eine einzige Regel für alle Dienste anzuwenden.

Kann ein PRV-Ventil den Druck erhöhen?

Nein. Ein PRV reduziert und kontrolliert den Druck nach dem Abfluss. Es erhöht den Druck nicht über den verfügbaren Eingangsdruck hinaus.

Was passiert, wenn ein PRV-Ventil verkehrt herum eingebaut wird?

Ein rückwärts gerichteter Einbau kann den korrekten Betrieb verhindern und zu einem Ausfall der Druckregelung oder zu Schäden am Gerät führen. Beachten Sie immer die Kennzeichnung der Durchflussrichtung des Ventils und die Installationsanweisungen.

Wie lange hält ein PRV-Ventil?

Die Lebensdauer hängt von der Sauberkeit des Mediums, den Druckbedingungen, der Temperatur, der Wartung und der richtigen Auswahl des Ventils ab. Ein richtig ausgewähltes und gewartetes PRV hält in der Regel viel länger als ein Ventil, das unter falschen Betriebsbedingungen installiert wurde.

Fazit

Ein PRV-Ventil ist viel mehr als eine einfache Komponente zur Druckkontrolle. In industriellen Systemen ist es ein wichtiger Bestandteil eines sicheren und stabilen Druckmanagements.

Ein gut gewähltes Druckreduzierventil trägt dazu bei, nachgeschaltete Anlagen zu schützen, die Prozesssicherheit zu verbessern und kontrollierte Betriebsbedingungen in Dampf-, Wasser-, Druckluft- und industriellen Rohrleitungssystemen aufrechtzuerhalten. Eine gute Leistung hängt jedoch von mehr als nur der Ventilgröße ab. Das Medium, der Druckbereich, die Durchflussvariationen, das Installationsdesign und der Ventiltyp spielen alle eine Rolle.

Wenn Sie ein PRV-Ventil für ein neues Projekt, einen Austausch oder ein System-Upgrade auswählen, kann NTGD Ihnen helfen, Ihre Anwendung zu prüfen und eine geeignetere technische Lösung zu finden.

Kontakt NTGD Ventil für PRV-Datenblätter, technische Überprüfung und Angebotsunterstützung.
