Was ist ein API 6D Kugelhahn?
API 6D ist eine Ventilspezifikation des amerikanischen Petroleum Institute. Diese API 6D-Norm deckt die Konstruktion und Herstellung, Prüfung und Dokumentation von Pipeline Kugelhähne für Druckstufen. API 6D-Kugelhahn bedeutet, dass es sich um einen Kugelhahn handelt, der die Konstruktions-, Fertigungs- und Prüfspezifikationen der API 6D-Norm erfüllt. Der API 6D-Kugelhahn ist ein Kugelhahn, der für den Einsatz in den Bereichen Energie, Petrochemie, Gas, Öl und Flüssigkeiten vorgesehen ist, was ihn zu einem der am häufigsten benötigten Kugelhähne auf dem Markt macht. API 6D-Kugelhähne werden meist in Fernleitungen für den Transport von Flüssigkeiten eingesetzt. Diese Ventile werden für Auf- und Abwärtsanwendungen verwendet. API 6D-Kugelhähne sind robuste Kugelhähne, die auf hohe Leistung und Zuverlässigkeit ausgelegt sind. API 6D Kugelhahn können andere Konstruktionen oder Materialien verwenden, um eine hervorragende Dichtungsleistung zu erzielen, wie z.B. die Verwendung eines Ventilgehäuses mit großem Stauraum und einem größeren Durchmesser des Gehäuses. Dies trägt dazu bei, dass Steine, Sand und andere Materialien in der Rohrleitung nicht über einen längeren Zeitraum im Ventilhohlraum verbleiben und somit Sitz und Kugel nicht beschädigt werden.

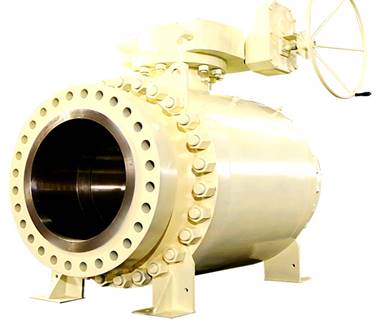

Abbildung: API 6D Kugelhahn.
Bestandteile des API 6D Kugelhahns
Handrad/Antrieb
Das Handrad ist eine Komponente, die in manuellen API 6D-Kugelhähnen verwendet wird, bei denen der Hahnbediener ein Drehmoment zum Öffnen/Schließen des Flüssigkeitsstroms aufbringt. Der Stellantrieb wird in automatischen API 6D-Kugelhähnen verwendet, um das zum Öffnen oder Schließen des Flüssigkeitsstroms erforderliche Drehmoment aufzubringen.
Ventilkörper
Das Ventilgehäuse des API 6D Kugelhahns ist das Bauteil, das die inneren Komponenten des Ventils hält und schützt. Das Ventilgehäuse besteht aus robusten metallischen Werkstoffen wie Edelstahl, Kohlenstoffstahl und niedrigtemperaturbeständigem Kohlenstoffstahl sowie anderen Materialien.
Motorhaube
Die Haube bildet den oberen Teil des Ventilgehäuses. Das Ventiloberteil eines API 6D-Kugelhahns wird auf das Ventilgehäuse aufgesetzt und die beiden Teile werden mit Schrauben und Muttern verbunden. Die Haube dient zum Schutz der Spindel und der Packungsdichtungen.
Vorbau
Die Spindel ist die Komponente des API 6D-Kugelhahns, die die Kugel mit dem Antrieb oder dem Handrad verbindet. Die Spindel ist mit der Kugel verschweißt und hilft dabei, das Drehmoment vom Antrieb/Handrad auf die Kugel zu übertragen.
Sitze
Dichtungen sorgen für die Abdichtung zwischen dem Gehäuse und der Kugel. Sitze werden auch im API 6D-Kugelhahn verwendet, um die Kugel zu stützen und ein Auslaufen der Flüssigkeit zu verhindern. Der Sitz sollte aus einem Material bestehen, das von der Flüssigkeit, die das Ventil verwendet, nicht angegriffen wird.
Ball
Die Kugel hat in ihrer Mitte ein Loch. Durch das Loch in der Kugel fließt die Flüssigkeit in einem API 6D-Kugelventil. Genau wie die Sitze sollte auch die Kugel aus einem Material bestehen, das mit der Flüssigkeit verträglich ist, um Korrosionsschäden zu vermeiden.
Verpacken
Dies ist eine robuste Dichtung, die zwischen dem API 6D-Kugelhahnschaft und der Haube angebracht wird, um das Austreten von Flüssigkeit zu verhindern.
Abbildung: Bestandteile eines API 6D Kugelhahns.
Wie funktioniert das API 6D-Ventil?
API 6D-Kugelhähne arbeiten mit einer Kugel, die in der Mitte eine Bohrung hat. Die Flüssigkeit, die durch die API 6D-Kugelhähne fließt, strömt durch die Kugelbohrung. Um den API 6D-Kugelhahn zu öffnen, wird die Kugel durch Drehen des Handrads oder bei betätigten Ventilen durch einen Antrieb gedreht. Die Kugel ist über die Spindel mit dem Handrad oder dem Antrieb verbunden. Die Spindel überträgt das zum Öffnen/Schließen des Ventils erforderliche Drehmoment auf die Kugel. Wenn die Kugel gedreht wird, wird die Kugelbohrung mit der Rohrleitung, die die Flüssigkeit transportiert, in Übereinstimmung gebracht. Dies bewirkt, dass die Flüssigkeit durch das Ventil fließt. Zum Schließen des API 6D-Kugelhahns wird das Handrad in die entgegengesetzte Richtung zur Öffnungsrichtung gedreht. Dadurch wird die Kugelbohrung senkrecht zur Rohrleitung ausgerichtet. In diesem Fall blockiert die Kugel die Flüssigkeit, so dass die Flüssigkeit nicht mehr fließen kann. API 6D-Kugelhähne werden mit Hilfe von Schrauben und Muttern oder durch Schweißen mit der Rohrleitung verbunden. Die Schrauben- und Mutternverbindung trägt dazu bei, dass der API 6D-Kugelhahn zu Reinigungs- und Reparaturzwecken leicht demontiert werden kann, während er sich im Einsatz befindet. Bei der Schweißverbindung lässt sich das Ventil für Reparaturen und Reinigung nur schwer öffnen. Durch die Schweißverbindung ist der API 6D-Kugelhahn jedoch frei von Flüssigkeitsleckagen.
Abbildung: Funktionsweise eines API 6D Kugelhahns.
Typen von API 6D-Kugelhähnen
Kugelhahn mit seitlichem Eintritt API 6D
Dies ist ein API 6D-Kugelhahn, der von der Seite montiert wird. Der API 6D-Kugelhahn mit seitlichem Eingriff besteht aus zwei oder drei Teilen. Die zwei oder drei Teile eines API 6D-Kugelhahns mit Seitenanschluss werden durch Schmieden hergestellt. Nach der Herstellung der Teile durch das Schmiedeverfahren werden sie mit Schrauben und Muttern zusammengesetzt, wie in der Abbildung unten gezeigt. Ein Hauptvorteil des API 6D-Kugelhahns mit seitlichem Anschluss ist, dass er zu Reinigungs-, Reparatur- und Wartungszwecken demontiert werden kann. Die Eigenschaft der Reparierbarkeit macht Kugelhahn mit seitlichem Eintritt langlebig, da sie zur Wiederverwendung repariert werden können. Diese Ventile werden genau wie andere API 6D-Kugelhähne in der Offshore- und Onshore-Gas- und Ölindustrie, der Ölverarbeitung, der Raffinerie und der Petrochemie eingesetzt.
Abbildung: Kugelhahn mit seitlichem Eintritt nach API 6D.
Kugelhahn mit oberem Eingang API 6D
Dies ist ein API 6D-Kugelhahn, der von der Oberseite montiert wird. Diese Version des API 6D-Kugelhahns wird im Gussverfahren hergestellt. Das Gießverfahren ist eine der sichersten Methoden, um sicherzustellen, dass das Ventil frei von Flüssigkeitsleckagen ist. Das Gehäuse des API 6D-Kugelhahns mit oberem Anschluss und die Haube werden mit Schrauben und Muttern so verbunden, dass keine Flüssigkeit auslaufen kann. Einer der Hauptvorteile des API 6D-Kugelhahns mit Zugang von oben ist, dass die Spindel, der Sitz und die Kugel von der Oberseite des Hahns zugänglich sind, ohne dass der Hahn aus der Rohrleitung ausgebaut werden muss. API 6D-Kugelhähne mit oberem Anschluss können vor Ort inspiziert, gereinigt und repariert werden, ohne dass sie aus der Rohrleitung ausgebaut werden müssen. Diese Eigenschaften machen ein Kugelhahn mit Zugang von oben hält länger und wird von den meisten Nutzern von Ventilen in der Erdöl- und Gasindustrie bevorzugt.
Abbildung: API 6D-Kugelhahn mit oberem Eingang.
Kugelhahn mit geschweißtem Gehäuse API 6D
Dies ist ein API 6D-Kugelventil, dessen Gehäuse nur durch Schweißen hergestellt wird. Diese Methode der Herstellung eines solchen API 6D-Kugelhahns ist sehr zuverlässig, da sie sicherstellt, dass nirgendwo Flüssigkeit austreten kann, wie es bei einem Ventilgehäuse mit Schrauben und Muttern der Fall sein kann. Allerdings können API 6D Kugelhähne mit geschweißtem Gehäuse nicht vor Ort repariert werden. Falls das Ventil repariert oder gereinigt werden muss, muss es aus der Rohrleitung entfernt werden. API 6D-Kugelhähne mit geschweißtem Gehäuse eignen sich für Anwendungen, bei denen eine Reinigung oder Wartung nicht erwünscht ist. API 6D-Kugelhähne mit geschweißtem Gehäuse müssen zerstörungsfreien Prüfungen am Umfang der Schweißnähte des Ventilgehäuses unterzogen werden, um sicherzustellen, dass sie tatsächlich leckagefrei sind.
Abbildung: Geschweißtes Gehäuse API 6D Kugelhahn.
Manueller API 6D Kugelhahn
Dies ist der Typ von API 6D-Kugelhähnen, der manuell bedient wird. Bei dieser Art von API 6D-Kugelhahn wird ein Hahnbediener benötigt. Der Hahnbediener hat die Aufgabe, das zum Öffnen oder Schließen des Hahns erforderliche Drehmoment aufzubringen. Der Hahnbediener wendet das Drehmoment auf das Handrad des Hahns an. Einer der Hauptvorteile des manuellen API 6D-Kugelhahns ist, dass er im Vergleich zu einem automatischen Kugelhahn billiger ist. Allerdings können die Anforderungen an einen manuellen API 6D-Kugelhahn für den Armaturenbediener anstrengend sein, wenn die Armatur aufgrund des hohen Drehmoments, das bei jedem Schließen/Öffnen erforderlich ist, häufig betätigt werden muss.
Abbildung: Schnecke Op API 6D Kugelhahn.
Betätigter API 6D Kugelhahn
Ein betätigter API 6D-Kugelhahn ist ein Ventil, das mit Hilfe eines Stellantriebs betrieben wird. Die Aufgabe des Stellantriebs besteht darin, das zum Öffnen oder Schließen des Ventils erforderliche Drehmoment zu erzeugen. Betätigte API 6D-Kugelhähne sind automatische Ventile, die die Arbeit des Hahnbedieners überflüssig machen. Für API 6D-Kugelhähne können hydraulische, elektrische und pneumatische Antriebe verwendet werden. Einer der Hauptvorteile von betätigte Kugelhähne ist, dass sie im Gegensatz zu ihren manuellen Gegenstücken sehr sicher sind. Allerdings sind die betätigten API 6D-Kugelhähne im Vergleich zu ihren manuellen Gegenstücken teurer.
Abbildung: Betätigter API 6D Kugelhahn.
Anwendungen von API 6D-Kugelhähnen
- Wird in der Gas- und Ölindustrie verwendet.
- Sie werden in Erdölanwendungen eingesetzt.
- Chemische Zusätze und Behandlungsanlagen.
- Dampfkraftwerke.
Vorteile von API 6D-Kugelhähnen
- Schnell zu bedienen.
- Langlebig.
- Vielseitig einsetzbar, da sie in verschiedenen Anwendungen verwendet werden können.
- Sehr stark für Hochdruck- und Hochtemperaturanwendungen.
- Kann zur Reinigung, Inspektion, Reparatur und Wartung geöffnet werden.
- Frei von Leckagen.
- Sie sind feuerfest.
Nachteile von API 6D Kugelhähnen
- Sehr teuer im Vergleich zu anderen Kugelhähnen.
- Schließen Sie schnell, was zu Hämmern und Überdruck führen kann.
Fehlersuche am API 6D Kugelhahn
Flüssigkeit fließt nicht durch den API 6D Kugelhahn
- Verstopfung im Ventil oder in der Rohrleitung. Entfernen Sie den API 6D Kugelhahn aus der Rohrleitung und reinigen Sie die verstopfenden Materialien.
Leckage durch den Kugelsitz
- Der Sitz ist durch Fremdkörper beschädigt. Reinigen Sie den API 6D-Kugelhahn von Fremdkörpern und ersetzen Sie den Sitz.
- Ungeeignetes Sitzmaterial. Ersetzen Sie den Sitz durch den richtigen Sitz, um die Kompatibilität mit der Flüssigkeit, dem Arbeitsdruck und den Temperaturen sicherzustellen.
Flüssigkeitsaustritt durch die Dichtung
- Unzureichendes Anzugsdrehmoment für die Bolzen. Ziehen Sie die Schrauben und Muttern an, um das Anzugsdrehmoment zu erhöhen, wie vom Hersteller des API 6D-Kugelhahns empfohlen.
- Die Gehäusedichtung ist aufgrund von Überdruck im Gehäusehohlraum beschädigt. Tauschen Sie die Dichtung aus, nachdem der Druck im Gehäuse entlastet wurde.
Leckage der Stopfbuchspackung
- Unzureichendes Drehmoment an den Stopfbuchsenschrauben. Erhöhen Sie das Drehmoment der Stopfbuchsenschrauben gemäß den Empfehlungen der API 6D Hersteller von Kugelhähnen.
- Die Packung ist verschlissen. Ersetzen Sie die Ventilpackung.
API 6D Kugelhahn kann nicht öffnen/schließen
- Fremdkörper im Ventilgehäuse. Entfernen Sie Fremdkörper und ersetzen Sie die Sitze.
- Die Sitze sind abgenutzt. Ersetzen Sie die Sitze und ggf. auch die Kugel.
Zusammenfassung
Der API 6D Kugelhahn ist ein Kugelhahn, der gemäß den Spezifikationen entwickelt, hergestellt, getestet und dokumentiert wurde. Sie werden bevorzugt für den Transport von Flüssigkeiten über große Entfernungen eingesetzt. Diese Ventile eignen sich am besten für Auf- und Abwärtsanwendungen mit hoher Zuverlässigkeit und Leistung. API 6D-Kugelhähne haben eine Kugelkomponente mit einer Bohrung in der Mitte. Die Kugel wird zum Schließen und Öffnen des Flüssigkeitsstroms verwendet. Die Flüssigkeit fließt durch die Kugelbohrung. Um den Flüssigkeitsstrom zu sperren, wird die Kugel gedreht, so dass sie senkrecht zur Rohrleitung steht. Diese Ventile werden in Branchen wie Erdöl, Öl und Gas, Dampfkraftwerken und der chemischen Industrie eingesetzt. Zu den verschiedenen Arten von API 6D-Kugelhähnen gehören API 6D-Kugelhähne mit seitlichem Eingang, API 6D-Kugelhähne mit oberem Eingang, manuelle API 6D-Kugelhähne und automatische API 6D-Kugelhähne. Die Vorteile von API 6D-Kugelhähnen sind Langlebigkeit, Feuerfestigkeit, Vielseitigkeit, Reparaturfähigkeit, hohe Festigkeit, schneller Betrieb und keine Leckage. Allerdings sind sie im Vergleich zu anderen Kugelhähnen teuer und müssen immer vertikal eingebaut werden.
