Шаровые краны и поворотные затворы: всестороннее сравнение

Сравнение основных характеристик клапанов

Изучите различия между шаровыми и поворотными кранами.

Выбор подходящего клапана для вашего применения может быть непростой задачей, особенно если вы выбираете между шаровым и мотыльковым клапаном. Эти два типа кранов значительно отличаются по конструкции, функциональности и производительности. Например, шаровые краны обеспечивают герметичность, в то время как поворотные затворы часто предпочитают за их легкую и компактную конструкцию.

Понимание этих различий крайне важно, поскольку клапаны играют важнейшую роль в таких отраслях, как нефтегазовая промышленность, водоподготовка и химическая обработка. Они регулируют поток, контролируют давление и обеспечивают эффективность системы. Выбор неправильного клапана может привести к неэффективности или даже отказу системы. Зная, как работает каждый клапан и где он лучше всего проявляет себя, вы сможете принимать взвешенные решения с учетом ваших конкретных потребностей.

Основные выводы

• Шаровые краны герметично закрываются, что идеально подходит для устранения утечек при использовании химических веществ.
• Дроссельные заслонки легкие и небольшие, их легко установить в узких местах, а для больших систем они дешевле.
• Подумайте о потребностях вашей системы в потоке: шаровые краны обеспечивают плавный поток, а поворотные затворы регулируют поток более точно.
• Проверьте свой бюджет: поворотные затворы стоят дешевле, но шаровые краны служат дольше и лучше справляются с важными задачами.
• Оба клапана нуждаются в уходе, но клапаны типа "бабочка" требуют меньше ремонта, поскольку они проще.

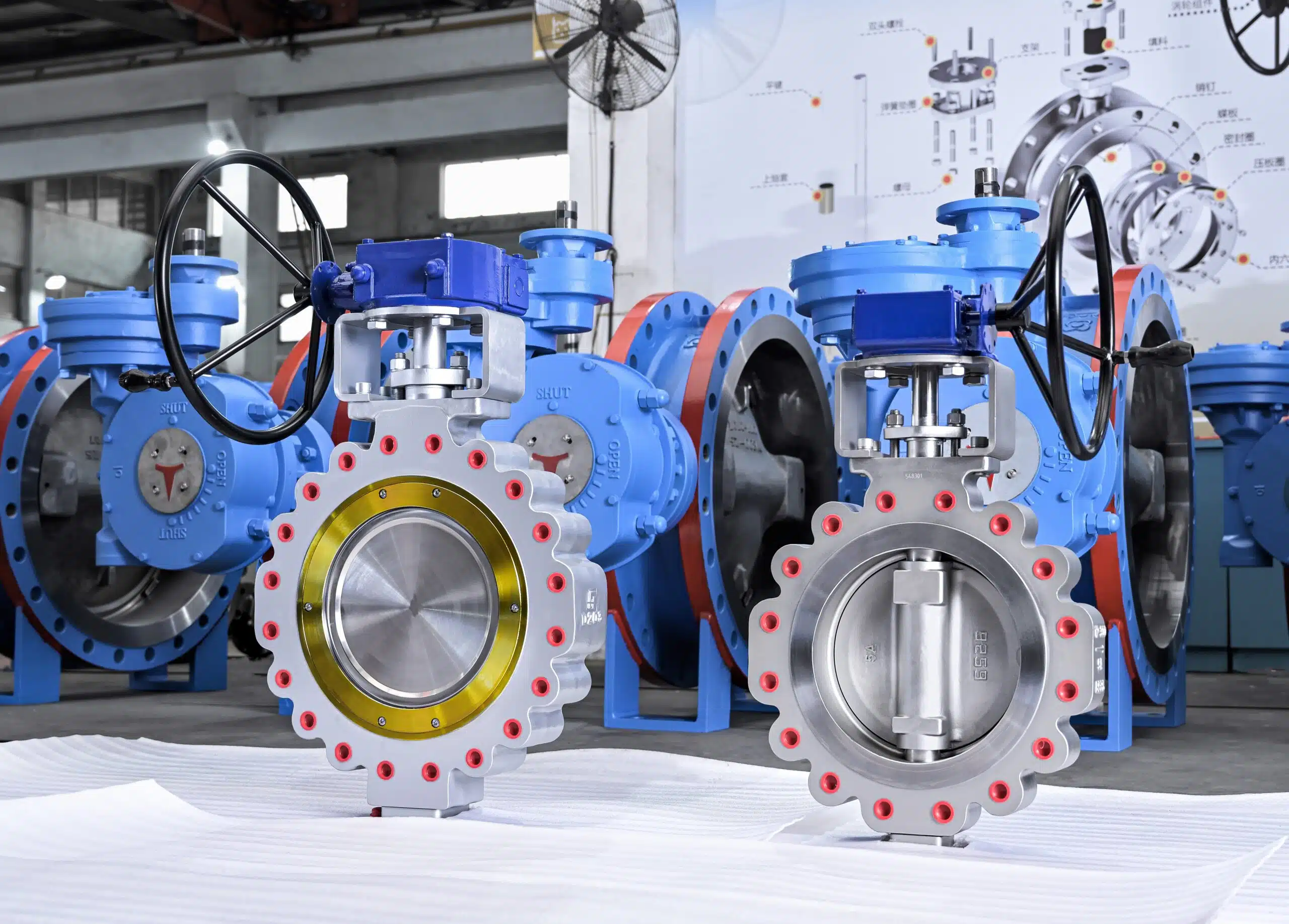

Основные различия между шаровыми и поворотными клапанами

Характеристики уплотнения

Когда речь идет о герметичности, шаровые краны отличаются своей способностью создавать герметичное уплотнение. Это делает их идеальными для применений, требующих отсутствия утечек, таких как химическая обработка или трубопроводы высокого давления. Конструкция шарового крана обеспечивает плотное прижатие шара к уплотнению, сводя к минимуму утечки даже в условиях высокого давления. Эта надежность распространяется и на долгосрочные операции, где шаровые краны сохраняют свою герметичность в течение долгого времени.

В отличие от них, поворотные затворы более склонны к утечкам, особенно в средах с высоким давлением или при больших диаметрах. Диск дроссельного клапана может не так плотно прилегать к затвору, как шар шарового крана. Хотя высокопроизводительные поворотные затворы могут улучшить герметичность, они часто не могут обеспечить такую же герметичность. Если ваша задача требует отсутствия утечек, шаровые краны - лучший выбор.

Пропускная способность и регулирование расхода

Шаровые краны обеспечивают эффективную пропускную способность, особенно в системах малого диаметра. Их конструкция минимизирует сопротивление при полном открытии, обеспечивая плавный и неограниченный поток. Это делает шаровые краны предпочтительным вариантом для систем, требующих точного управления потоком. Кроме того, они испытывают минимальные перепады давления, что повышает их общую эффективность.

С другой стороны, поворотные затворы лучше подходят для больших трубопроводов. Они могут работать с большими объемами потока в обширных системах, но могут ограничивать поток из-за присутствия тарелки клапана и вала в канале потока. Такая конструкция может приводить к значительным перепадам давления, что делает дроссельные заслонки менее эффективными для небольших систем или применений, требующих точного регулирования потока.

Размер и вес

Размер и вес клапана существенно влияют на его установку и использование. Поворотные затворы легче и компактнее, даже при больших диаметрах. Это упрощает их установку и делает их идеальными для применения в условиях ограниченного пространства. Например, поворотные затворы требуют меньшего пространства для установки по сравнению с шаровыми кранами того же размера.

Однако с увеличением размера шаровые краны становятся значительно тяжелее. Этот дополнительный вес может потребовать дополнительной опоры при установке. Из-за этого вес кранов обычно ограничивается небольшими диаметрами (DN 50 и ниже). Если вам требуется легкое решение для трубопроводов большого диаметра, то более практичным выбором являются поворотные затворы.

Рабочий крутящий момент

Рабочий крутящий момент - это усилие, необходимое для открытия или закрытия клапана. Среди двух типов клапанов поворотные затворы, как правило, требуют меньшего крутящего момента. Их конструкция часто включает три эксцентриковых металлических уплотнительных механизма, которые уменьшают усилие, необходимое для работы. Это делает поворотные затворы более простыми в обращении, особенно в больших системах, где может потребоваться ручное управление.

Шаровые краны, напротив, требуют более высокого крутящего момента, особенно с увеличением их размера. Площадь уплотнительной поверхности увеличивается с ростом диаметра, что приводит к увеличению сопротивления при эксплуатации. Эта особенность делает шаровые краны более подходящими для применения в тех случаях, когда автоматизированные системы могут управлять более высокими требованиями к крутящему моменту. Если для вас на первом месте стоит простота эксплуатации, шаровые краны имеют явное преимущество.

Диапазон температуры и давления

Диапазон температур и давления клапана зависит от его материала и конструкции. Поворотные затворы, особенно изготовленные из нержавеющей стали, могут выдерживать высокое давление благодаря своей прочной конструкции. Конструкция с двойным эксцентриситетом еще больше повышает их способность выдерживать давление. Кроме того, более толстые корпуса клапанов способствуют повышению номинального давления, обеспечивая надежность в сложных условиях.

Шаровые краны также хорошо работают в условиях высокого давления и высоких температур. Их прочная конструкция и герметичность делают их идеальными для применений, требующих высокой прочности. Однако выбор между этими двумя типами кранов должен зависеть от конкретных условий эксплуатации.

Срок службы и техническое обслуживание

Срок службы и необходимость технического обслуживания крана являются важнейшими факторами долгосрочной работы. Шаровые краны обычно служат более 15 лет при нормальных условиях. Однако неметаллические компоненты, такие как уплотнения, могут повлиять на их долговечность. Регулярное техническое обслуживание необходимо для обеспечения оптимальной производительности, особенно в системах с высоким уровнем износа.

ЗаслонкиС другой стороны, часто имеют более длительный срок службы. Резиновые уплотнительные седла клапанов могут прослужить 15-20 лет, а металлические - 80-90 лет. Их простая конструкция с меньшим количеством внутренних компонентов снижает требования к техническому обслуживанию. Кроме того, в дроссельных заслонках отсутствуют карманы, в которых может скапливаться мусор, что сводит к минимуму необходимость в частых вмешательствах. Если вы ищете решение, не требующее особого ухода, то поворотные затворы - это практичный выбор.

Стоимость и доступность

Сравнивая стоимость шаровых кранов и поворотных затворов, вы заметите существенные различия, которые могут повлиять на ваше решение. Поворотные затворы, как правило, более доступны по цене, особенно при больших размерах. Их более простая конструкция и меньшее количество компонентов способствуют снижению стоимости производства. Кроме того, легкий диск дроссельного клапана оказывает меньшее влияние на вес трубопроводной системы, что снижает затраты на материалы. Это делает поворотные затворы экономичным выбором для крупномасштабных применений или проектов с ограниченным бюджетом.

В отличие от, шаровые краны как правило, более дорогие. В их конструкции используется цельный шар, что увеличивает стоимость материала, особенно при больших диаметрах. Точная механическая обработка, необходимая для обеспечения герметичности, также увеличивает их стоимость. Хотя шаровые краны могут стоить дороже, их долговечность и способность обеспечивать нулевую утечку могут оправдать вложения в тех случаях, когда надежность имеет решающее значение.

Вот краткое сравнение стоимости:

Если для вас важна доступность и легкость конструкции, то шаровые краны имеют явное преимущество. Однако если вам требуется надежное управление потоком и превосходное уплотнение, то более высокая стоимость шаровых кранов может оказаться оправданной. Оценив свои конкретные потребности и бюджет, вы сможете определить, какой из этих двух типов клапанов лучше всего соответствует требованиям вашего проекта.

Преимущества и недостатки шаровых кранов и поворотных затворов

Преимущества шаровых кранов

Шаровые краны обладают рядом преимуществ, которые делают их надежным выбором для многих областей применения. Их прочная конструкция обеспечивает долговечность даже в сложных условиях эксплуатации. Изготовленные из коррозионностойких материалов, таких как нержавеющая сталь или латунь, они хорошо работают в суровых условиях. Сферическая конструкция обеспечивает постоянное и надежное уплотнение, снижая риск утечек и загрязнений.

Четвертьоборотный механизм обеспечивает быстрое управление, что очень важно в чрезвычайных ситуациях. Шаровые краны также требуют минимального крутящего момента, что делает их удобными для ручного или автоматизированного управления. Благодаря своей универсальности они могут работать с жидкостями, газами и суспензиями в различных отраслях промышленности. Кроме того, простая конструкция сводит к минимуму износ, что приводит к снижению потребности в техническом обслуживании и длительному сроку службы.

Недостатки шаровых кранов

Несмотря на свои преимущества, шаровые краны имеют некоторые ограничения. Их высокая стоимость может стать причиной беспокойства, особенно при реализации крупных проектов. Сложная конструкция и точность изготовления способствуют этим расходам. Они не идеальны для дросселирования, так как частичное срабатывание может повредить седла. Это делает их менее подходящими для точного управления потоком.

Шаровые краны также требуют больше места для установки по сравнению с другими типами кранов. В системах, работающих с суспензиями или вязкими жидкостями, могут возникать засоры, что увеличивает крутящий момент и снижает надежность. Кроме того, существуют температурные ограничения, особенно в случае седел из ПТФЭ, которые могут не выдержать сильного нагрева. Со временем износ может привести к потенциальным утечкам или проблемам в работе.

Преимущества поворотных затворов

Поворотные затворы отличаются экономичностью и компактностью. Их минималистичная конструкция приводит к снижению производственных затрат, что делает их экономичным выбором. Легкий вес снижает потребность в тяжелых конструктивных опорах, что позволяет устанавливать их в компактных помещениях. Эти клапаны также имеют более низкую первоначальную стоимость по сравнению с другими типами клапанов, что делает их идеальными для проектов с ограниченным бюджетом.

Благодаря простой конструкции и небольшому количеству компонентов затраты на техническое обслуживание минимальны. Это сокращает время простоя и обеспечивает долговременную надежность. Поворотные затворы особенно выгодны при использовании в системах большого диаметра, где их компактная конструкция и доступная цена являются преимуществом. Универсальность и простота установки делают их практичным выбором для различных отраслей промышленности.

• Экономическая эффективность: Простая конструкция позволяет снизить производственные затраты и сэкономить ваши деньги.
• Компактный дизайн: Легкий и компактный, идеально подходит для установки в условиях ограниченного пространства.
• Более низкие первоначальные затраты: Более доступные по цене, чем другие типы клапанов, особенно для больших диаметров.
• Сокращение объема технического обслуживания: Меньшее количество компонентов означает меньшие затраты на обслуживание и меньшее время простоя.

Недостатки поворотных затворов

Поворотные затворы, несмотря на свою универсальность и экономичность, имеют определенные ограничения, которые следует учитывать, прежде чем выбрать их для своего применения. Один из основных недостатков заключается в их работе в условиях высокого давления или высокой температуры. Стандартные конструкции могут не справляться с сохранением структурной целостности в таких условиях, что повышает риск выхода из строя. Кроме того, высокое давление может нарушить герметичность моделей низшего класса, что приведет к возможной утечке.

Высокие температуры также создают проблемы для дроссельных заслонок. Неметаллические компоненты, такие как резиновые седла, могут со временем разрушаться под воздействием сильного нагрева. Такое разрушение может снизить общую производительность и надежность клапана. Кроме того, разная скорость теплового расширения материалов, из которых изготовлен клапан, может вызвать проблемы в работе, например, несоосность или затруднения при открытии и закрытии.

Еще одним недостатком поворотных затворов является их ограниченная способность к точному управлению потоком. Конструкция диска клапана, который остается на пути потока даже при полном открытии, может создавать турбулентность и перепады давления. Это делает поворотные затворы менее подходящими для применения в системах, требующих плавного и последовательного регулирования потока.

Наконец, поворотные затворы могут оказаться не лучшим выбором для систем, работающих с абразивными или коррозионными жидкостями. Постоянный контакт диска клапана с жидкостью может привести к ускоренному износу и сокращению срока службы клапана. Если ваша система работает в таких сложных условиях, возможно, вам следует рассмотреть альтернативные варианты клапанов.

Понимая эти ограничения, вы сможете лучше оценить, соответствуют ли поворотные затворы вашим конкретным требованиям. Несмотря на множество преимуществ, их работа в сложных условиях может не всегда соответствовать вашим ожиданиям.

Практические критерии выбора шаровых кранов и поворотных затворов

Тип приложения

Выбор подходящего клапана в значительной степени зависит от типа применения. Шаровые краны идеально подходят для систем, требующих герметичности и высокого давления. Их способность обеспечивать нулевую утечку делает их подходящими для критически важных применений, таких как химическая обработка или газовые трубопроводы. С другой стороны, поворотные затворы отлично подходят для крупномасштабных систем, где пространство и стоимость являются существенными факторами. Компактная конструкция и доступная цена делают их практичным выбором для водораспределительных сетей или систем отопления, вентиляции и кондиционирования воздуха.

Понимание специфических потребностей вашей системы позволяет выбрать наиболее подходящий клапан для оптимальной работы.

Потребности в регулировании расхода

Регулирование потока - еще один критический фактор при выборе между шаровыми и поворотными кранами. Шаровые краны, особенно в их полнопортовой конструкции, обеспечивают неограниченный поток с минимальным перепадом давления. Однако они меньше подходят для дросселирования. Поворотные затворы с дисковой конструкцией обеспечивают постепенное открытие и закрытие. Это делает их эффективными в системах, требующих непрерывной регулировки потока, таких как системы орошения или промышленные процессы охлаждения.

Если в вашей системе требуется точное управление потоком, поворотные затворы обеспечивают лучшую гибкость. Для систем, в которых приоритет отдается плавному, неограниченному потоку, шаровые краны остаются лучшим выбором.

Условия эксплуатации

Условия эксплуатации, включая температуру и давление, играют важную роль при выборе крана. Шаровые краны предназначены для работы в условиях высокого давления и широкого диапазона температур. Шаровые краны из нержавеющей стали или с металлическим седлом могут выдерживать экстремальные условия, что делает их подходящими для сложных условий эксплуатации. Поворотные затворы, хотя обычно используются в системах с умеренным давлением, также могут выдерживать высокое давление благодаря усиленной конструкции. Однако стандартные дроссельные заслонки могут не выдержать резких перепадов давления или температуры.

Чтобы избежать проблем с эксплуатацией, всегда подбирайте материал и конструкцию клапана в соответствии с условиями работы системы. Например, для агрессивных жидкостей могут потребоваться клапаны из нержавеющей стали, а для высокотемпературных систем - варианты с металлическими седлами.

Наконечник: Всегда рассчитывайте расход клапана и учитывайте тип среды, чтобы обеспечить совместимость с требованиями вашей системы.

Бюджетные соображения

При выборе клапана для вашего проекта бюджет играет решающую роль. Шаровые краны, как правило, стоят дороже из-за прочной конструкции и точности изготовления. Их массивная конструкция шара и герметичность способствуют увеличению стоимости материалов и производства. Это делает их менее подходящими для проектов с ограниченным бюджетом, особенно если речь идет о больших трубопроводах. Кроме того, их громоздкость может увеличить расходы на установку, поскольку для них могут потребоваться дополнительные опорные конструкции.

С другой стороны, поворотные затворы являются более экономичным вариантом. Их более простая конструкция и меньшее количество компонентов приводят к снижению производственных затрат. Эта доступность становится еще более очевидной в системах большого диаметра, где поворотные затворы обеспечивают значительную экономию по сравнению с шаровыми кранами. Их легкая и компактная конструкция также снижает затраты на установку, что делает их экономичным выбором для крупных систем.

Однако следует учитывать и долгосрочные финансовые последствия. Поворотные затворы могут не обеспечивать такого плотного перекрытия, как шаровые краны, что может привести к увеличению эксплуатационных расходов в системах, требующих точного управления потоком. В условиях высокого давления надежность дроссельных заслонок может снижаться, что иногда приводит к необходимости использования дополнительного оборудования, например перепускных клапанов. Эти факторы могут со временем увеличить расходы на обслуживание и эксплуатацию.

Наконечник: При выборе между шаровыми и поворотными кранами оцените как первоначальные, так и долгосрочные затраты. Это позволит вам выбрать наиболее экономически эффективный вариант для конкретного применения.

Требования к обслуживанию

Для обеспечения долговечности и эффективности любого клапана необходимо правильное техническое обслуживание. Шаровые краны требуют регулярных проверок для поддержания их герметичности. Проверка целостности сальниковой набивки помогает предотвратить утечки, а периодическая смазка минимизирует износ. Очистка клапана от мусора также необходима, особенно в системах, работающих с вязкими или абразивными жидкостями. Для автоматизированных систем качество воздуха в пневматических приводах имеет решающее значение во избежание повреждений.

Дроссельные заслонки, обладающие более простой конструкцией, часто требуют меньшего технического обслуживания. Регулярный осмотр на предмет износа, а также надлежащая смазка обеспечивают их бесперебойную работу. Очистка и промывка клапана предотвращают засорение и обеспечивают стабильную работу. Кроме того, соблюдение правил безопасности при обслуживании снижает риск несчастных случаев и продлевает срок службы клапана.

Оба типа клапанов выигрывают от проактивного технического обслуживания. Однако поворотные затворы, как правило, требуют менее частого вмешательства из-за своей простой конструкции. Это делает их практичным выбором для тех областей применения, где приоритетом является минимизация времени простоя.

Примечание: Регулярное техническое обслуживание не только продлевает срок службы вашего клапана, но и обеспечивает оптимальную работу системы. Для достижения наилучших результатов всегда следуйте рекомендациям производителя.

Выбор между шаровыми и поворотными кранами зависит от понимания их ключевых различий и соответствия конкретным потребностям вашего применения. Шаровые краны обладают превосходными характеристиками герметичности, обеспечивая нулевую утечку и минимальное падение давления, что делает их идеальными для систем высокого давления, таких как химическая обработка или газопроводы. Поворотные затворы, с другой стороны, отличаются легкостью конструкции, экономичностью и пригодностью для трубопроводов большого диаметра или систем с умеренным давлением.

При выборе крана учитывайте такие факторы, как регулирование расхода, условия эксплуатации и бюджет. Для систем, требующих герметичного перекрытия и долговечности, лучше выбрать шаровые краны. Если же приоритетами являются доступность и простота установки, практичным решением станут поворотные затворы. Оценив требования к вашей системе, вы сможете обеспечить оптимальную производительность и экономическую эффективность ваших промышленных операций.
