Краткий ответ: Имеют ли клапаны «бабочка» направление потока?
Многие стандартные дроссельные клапаны могут пропускать поток в любом направлении, особенно распространенные модели с концентрическим или упругим седлом, применяемые в общей промышленности. Однако это не означает, что любой дроссельный клапан можно устанавливать без проверки направления потока.
Правильный Направление потока в клапане-бабочке зависит от конструкции клапана, расположения седла, геометрии диска, стороны давления, стрелки на корпусе, маркировки на заводской табличке, проектного чертежа, технического паспорта и инструкции по монтажу. Некоторые клапаны в обычных условиях эксплуатации фактически являются двунаправленными. У других может быть предпочтительное направление потока ввиду нагрузки на седло, смещенной конструкции, характеристик уплотнения, особенностей крутящего момента или конструктивных особенностей конкретного производителя.
Что касается монтажа на объекте и рассмотрения запросов на предложение, наиболее надежным инженерным решением является:
Клапан-бабочка может быть двунаправленным, однако перед монтажом необходимо проверить направление установки, сопоставив его с конструкцией клапана, стрелкой, указывающей направление потока, техническим паспортом, чертежом и руководством по эксплуатации.
Итоги в области инженерии: Стандартные концентрические и клапаны-бабочки с упругим седлом, используемые в обычных системах с чистыми средами, зачастую допускают двунаправленный поток. Чувствительность к направлению потока возрастает при использовании конструкций с двойным и тройным смещением, с металлическим седлом, с приводом или предназначенных для критически важных систем отсечки. Окончательным критерием всегда должны служить технические характеристики, руководство по эксплуатации, стрелка на корпусе и проектный чертеж, а не общие предположения.
Краткий технический ответ
A поворотный клапан регулирует поток с помощью вращающегося диска. Когда клапан открывается, диск отклоняется от уплотняющего положения и пропускает жидкость вокруг себя. Поскольку корпус клапана имеет компактную конструкцию, а путь потока обычно проходит по центральной оси клапана, многие пользователи полагают, что к направлению потока не предъявляется никаких требований.
Это предположение верно лишь отчасти.
Во многих стандартных дроссельных клапанах с упругим седлом поток может проходить с любой стороны. В случае высокоэффективных конструкций с двойным, тройным смещением или металлическим седлом более важную роль могут играть предпочтительная сторона давления и направление уплотнения. В таких случаях монтаж клапана в направлении, противоположном предпочтительному, может повлиять на эффективность перекрытия, износ седла, рабочий крутящий момент или выбор размера привода.
Практическое ограничение заключается в следующем: если клапан имеет стандартную конструкцию с упругим седлом и эксплуатируется в некритических условиях, его установка в любом направлении потока зачастую допускается после изучения технической документации. Если же клапан имеет смещенную геометрию, металлическое уплотнение, большой ход привода, предназначен для критического перекрытия или работы при обратном давлении, перед установкой необходимо подтвердить предпочтительное направление потока. Если рассматривать предпочтительное направление как необязательное, это может привести к утечкам, увеличению крутящего момента, сокращению срока службы седла или необходимости доработки на объекте.
Когда двунаправленный поток, как правило, допустим
Двунаправленное течение, как правило, более вероятно в случае, если клапан представляет собой стандартный концентрический дроссельный клапан, конструкция седла симметрична, условия эксплуатации умеренные, а в документации производителя не указано требуемое направление потока. Такие клапаны часто используются в системах водоснабжения, системах отопления, вентиляции и кондиционирования воздуха (ОВКВ), системах общего назначения, промышленных трубопроводах низкого и среднего давления, а также в аналогичных системах.
Даже в таких случаях монтажник должен всё равно проверить:
- стрелка на корпусе или маркировка отливки, если имеется;
- направление потока в проекте на чертеже;
- номер бирки и техническое описание;
- конструкция седла клапана;
- руководство по эксплуатации или инструкция по установке;
- зависит ли назначение клапана — для отсечки, регулирования или специального применения.
Возможность двунаправленного прохождения — это конструктивная особенность клапана. Она не заменяет проверку правильности монтажа.
Когда необходимо проверить предпочтительное направление потока
Предпочтительное направление потока приобретает особое значение, если в клапане-бабочке используется смещенный вал, металлическое седло, многослойное уплотнение, уплотнительная конструкция с принудительным уплотнением, специальная конструкция фиксации седла или привод большого размера. Это также следует проверять, если в условиях эксплуатации присутствуют высокое давление, высокая температура, пар, газ, абразивные среды, шлам, твердые частицы, вакуум, коррозионные среды или требуется критически важное перекрытие.
Если на корпусе клапана имеется стрелка, инструкция по маркировке, маркировка со стороны седла или указание производителя, не следует определять порядок монтажа, руководствуясь лишь привычкой. Необходимо совместно изучить маркировку и сопроводительную документацию. В случае несоответствия данных в документации проектная группа должна уточнить порядок монтажа до начала установки клапана.
Что означает направление потока в клапане-бабочке?
Направление потока в клапане-бабочке определяет предусмотренное направление движения жидкости через корпус клапана. Проще говоря, оно даёт ответ на следующий вопрос:
Какая сторона должна быть «вверх по потоку», а какая — «вниз по потоку» при монтаже клапана в трубопроводе?
Это связано с направлением монтажа и ориентацией клапана, однако эти три термина относятся к разным техническим вопросам.
Направление потока и направление монтажа
Направление потока означает направление движения технологической жидкости. Направление монтажа означает, как корпус клапана физически устанавливается относительно этого потока.
Например, на чертеже трубопровод может транспортировать воду слева направо. В таком случае клапан, возможно, потребуется установить так, чтобы его стрелка, сторона давления или предпочтительная сторона седла соответствовали направлению технологического потока. В другом проекте клапан того же типа может быть установлен на вертикальном участке трубопровода, но направление потока может быть как вверх, так и вниз.
Правильное направление монтажа клапана «бабочка» должно соответствовать как направлению потока, предусмотренному проектом, так и требованиям производителя клапана.
| Срок | Что это значит | Почему это важно |
|---|---|---|
| Направление потока | Направление движения среды по трубопроводу | Определяет верхнюю и нижнюю стороны |
| Инструкция по установке | Физический монтаж корпуса клапана таким образом, чтобы правильное расположение «вверх по потоку» и «вниз по потоку» соответствовало направлению потока в трубопроводе | Предотвращает неправильную установку сильфона, несоответствие со стороны давления или неправильное направление стрелки |
| Предпочтительное направление потока | Рекомендуемая производителем сторона входа или сторона давления для обеспечения наилучшего закрытия, характеристик крутящего момента, срока службы седла или в соответствии с документально зафиксированными требованиями к монтажу | Важно для конструкций с смещением, высокопроизводительных, с металлическими седлами или конструкций, требующих надежного перекрытия |
| Стрела для тела | Маркировка на корпусе клапана или на бирке | Может указывать направление потока, направление давления или ориентацию при монтаже |
| МОМ / инструкция по использованию технического паспорта | Инструкция производителя или проектная документация | Следует использовать вместе с чертежами проекта для окончательного подтверждения направления |
Направление потока и ориентация клапана
Ориентация клапана определяет его физическое положение в трубопроводе. Под этим могут подразумеваться: горизонтальное или вертикальное расположение трубы, положение вала, положение штока, зазор привода или положение редуктора.
Как горизонтальный, так и вертикальный монтаж дроссельной заслонки могут быть допустимыми для данной конструкции, однако допустимость зависит от размера заслонки, состояния рабочей среды, конструкции седла, веса привода, нагрузки на вал и рекомендаций производителя.
Направление потока и ориентацию не следует сводить к одному правилу. Клапан может допускать поток с любой стороны, но при этом требовать определённой ориентации вала в случае загрязнённой среды, больших размеров, крепления привода или обеспечения доступа для технического обслуживания.
Почему важны диск, седло и сторона давления

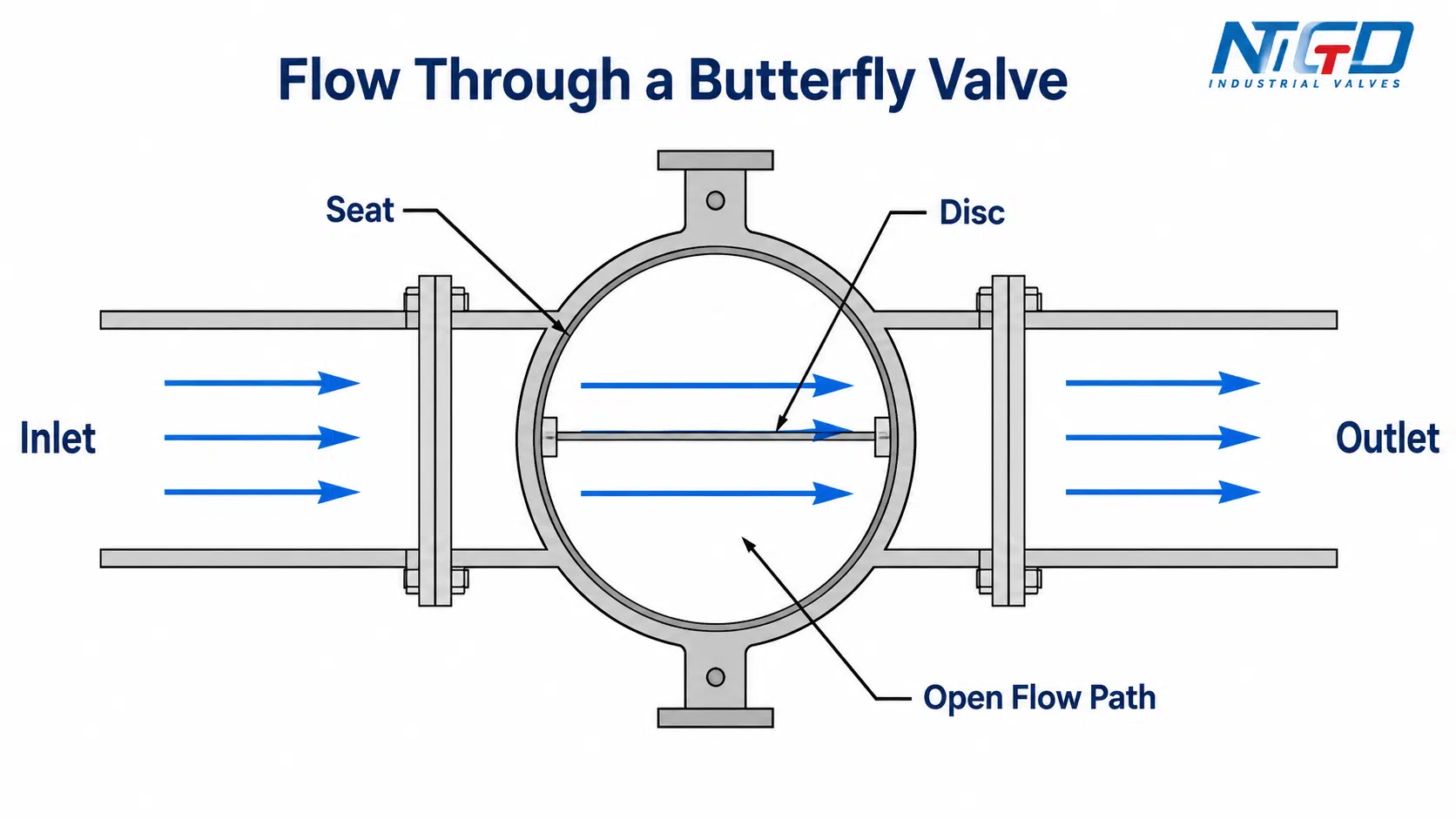

Диск клапана-бабочки вращается внутри корпуса клапана и прижимается к седлу или уплотняющей поверхности. То, как давление прижимает диск к седлу или отталкивает его от него, может влиять на герметичность.
В стандартной концентрической дроссельной заслонке с упругим седлом диск и седло часто располагаются относительно симметрично. В конструкциях со смещенным седлом или с металлическим седлом геометрия уплотнения более сложна. Сторона давления, сторона седла и сторона, противоположная седлу, могут влиять на то, как диск воздействует на седло во время перекрытия.
Таким образом, клапан-бабочка может в одном контексте описываться как двунаправленный, но при этом в другом контексте у него всё же может быть предпочтительное направление потока. Правильная интерпретация зависит от того, что подразумевается под термином “двунаправленный” в техническом паспорте: открытый проход потока, способность перекрывать поток, направление давления или монтажное положение.
Двунаправленные ли клапаны «бабочка» или однонаправленные?
Поворотные клапаны могут быть двунаправленными или однонаправленными в зависимости от конструкции. Вопрос заключается не только в том, может ли жидкость физически проходить через клапан с любой стороны. В большинстве открытых поворотных клапанов жидкость может проходить через корпус в любом направлении. На самом деле речь идет о том, способен ли клапан обеспечивать герметичность, функционировать и сохранять приемлемые эксплуатационные характеристики в обоих направлениях в условиях конкретного проекта.
Стандартные концентрические и с упругим уплотнением дроссельные клапаны
Стандарт концентрические дроссельные клапаны Как правило, шток у таких клапанов расположен по осевой линии диска, а диск вращается, упираясь в упругое седло. Многие из этих клапанов широко применяются в системах, где требуется двунаправленное уплотнение.
Монтажнику всё же следует ознакомиться с техническим паспортом и маркировкой на корпусе. В некоторых конструкциях может быть указана сторона седла, предпочтительная сторона давления, стрелка направления потока или инструкции производителя. На работу клапана также могут влиять его размер, скорость потока в трубопроводе, рабочая среда, класс давления и выбор привода.

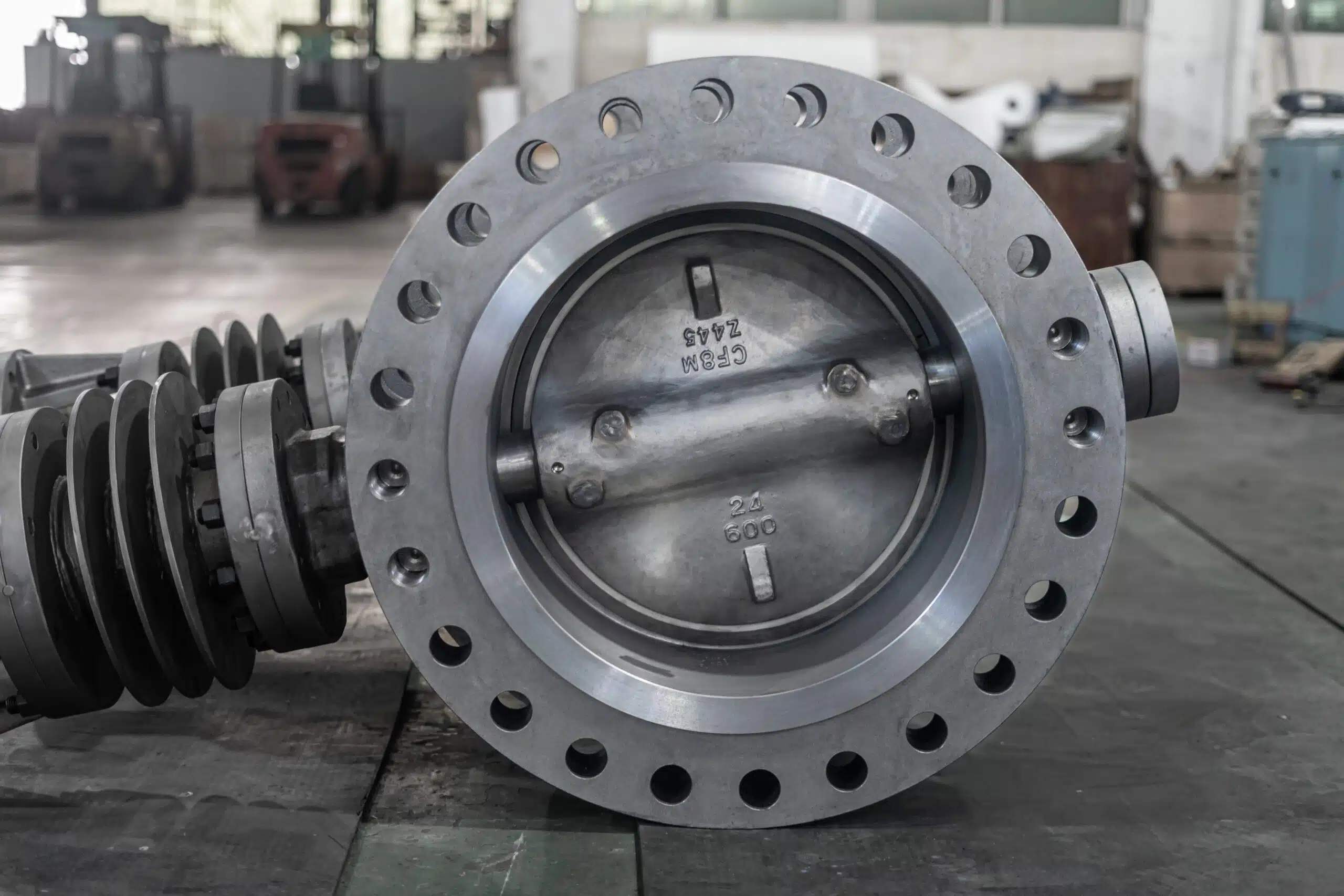

Поворотные затворы с двойным смещением и высокой производительностью
Двойное смещение и высокопроизводительные поворотные затворы часто применяются в случаях, когда требуются более высокие уплотнительные характеристики, меньший износ седла или более суровые условия эксплуатации по сравнению с базовыми клапанами с упругим седлом. Геометрия их диска и вала может обусловливать большую значимость направления потока и стороны давления.
Эти клапаны не следует рассматривать как универсальные клапаны без определённого направления потока. Предпочтительное направление потока может повлиять на усилие уплотнения, крутящий момент и срок службы седла. Если клапан используется для перекрытия потока, проектная группа должна убедиться, что он подходит для требуемого направления перекрытия при заданных давлении и температуре.

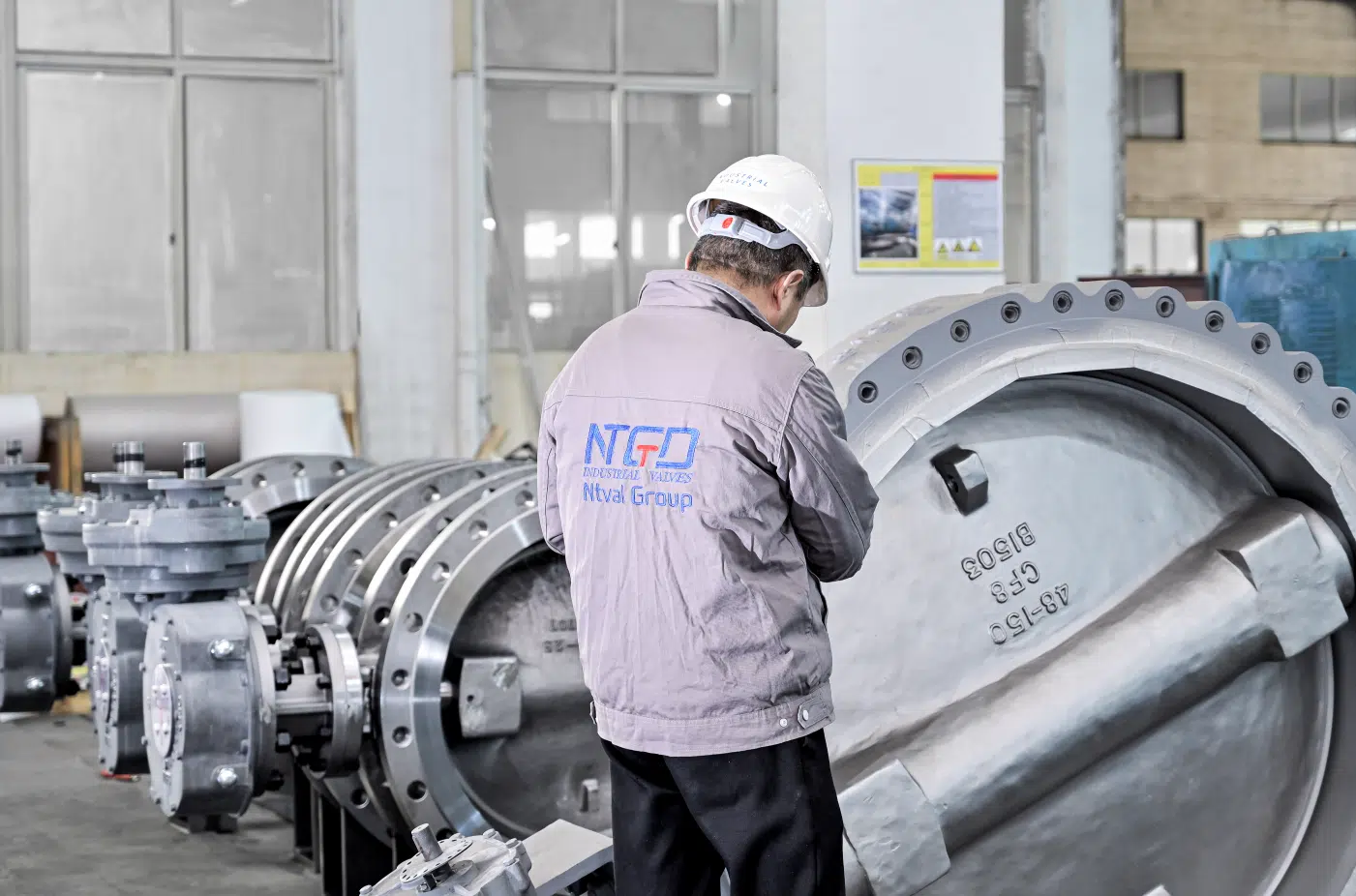

Поворотные затворы с тройным смещением и металлическим седлом
Двухходовые и металлические дроссельные клапаны во многих случаях более чувствительны к направлению потока, поскольку геометрия их уплотнения рассчитана на точный контакт между уплотнением диска и седлом корпуса. Некоторые конструкции могут обеспечивать двунаправленное уплотнение, однако для достижения наилучших эксплуатационных характеристик все же рекомендуется указывать предпочтительное направление потока.
По этой причине вопросы, связанные с тройным смещением направления потока, как правило, следует рассматривать с учетом технического паспорта изделия, чертежа, руководства по эксплуатации и спецификация тройного смещения для конкретного продукта, а не на основе общего предположения.
Двунаправленное уплотнение не всегда означает, что монтаж можно производить в любом направлении

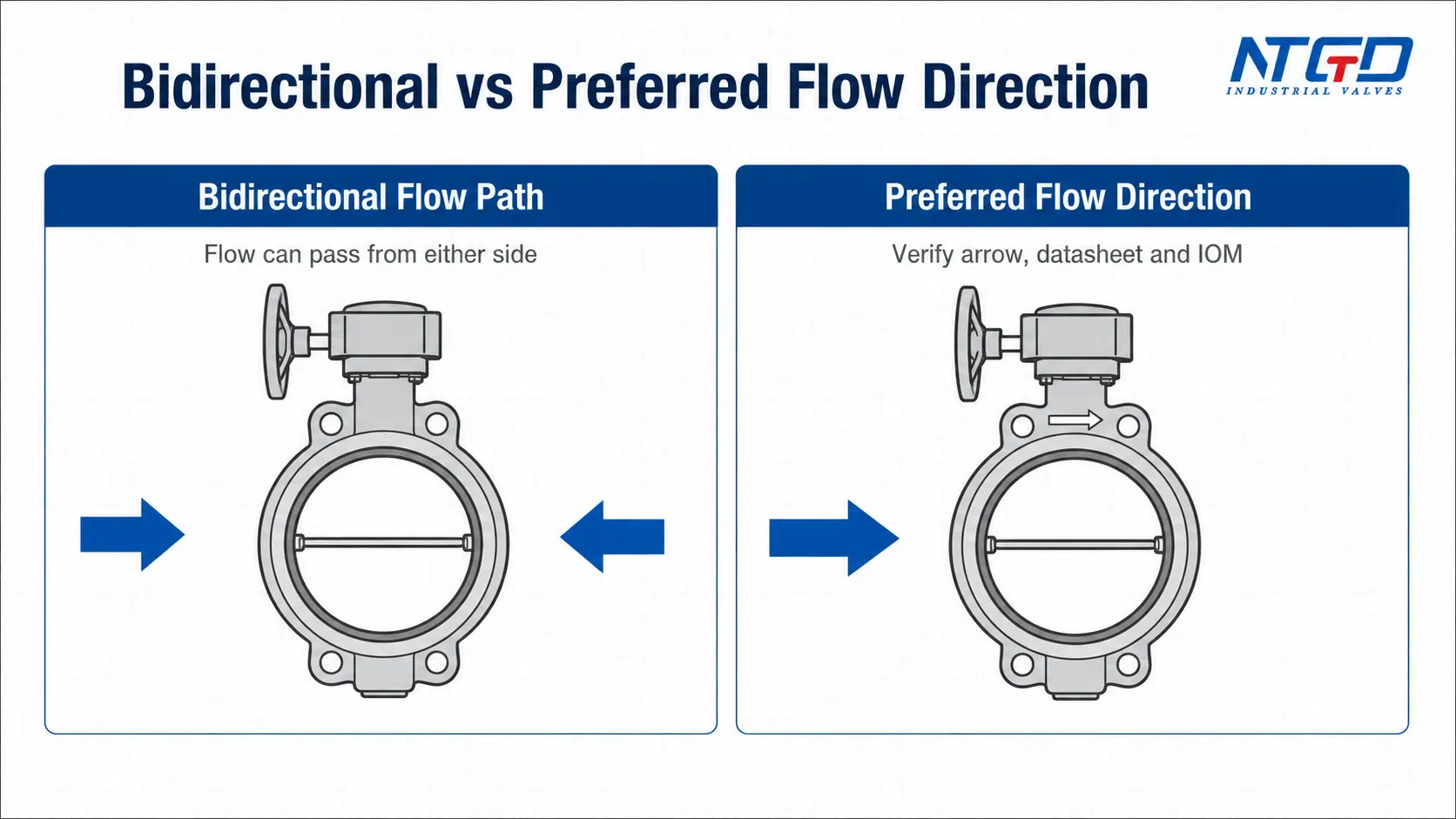

«Двунаправленный путь потока», «двунаправленное уплотнение» и «предпочтительная сторона давления» — это понятия, относящиеся к разным уровням информации. Их не следует использовать как взаимозаменяемые термины при выборе или монтаже клапана.
В приведенной ниже таблице приведены данные о двунаправленной способности в зависимости от предпочтительного направления установки.
| Состояние клапана | Что это обычно означает | Что проверить | Риск в случае игнорирования |
|---|---|---|---|
| Двунаправленный поток | Жидкость может физически проходить через открытый клапан с любой стороны | Является ли уплотнение двунаправленным в требуемых условиях эксплуатации | Предполагая, что способность к открытому потоку равна способности к перекрытию |
| Двунаправленное уплотнение | При определённых условиях уплотнение клапана может обеспечиваться с любой стороны | Номинальные значения давления и температуры, направление перекрытия, указания в техническом паспорте и направление испытаний (если указано) | Завышение показателей производительности за пределами задокументированных расчетных условий |
| Предпочтительное направление потока | Производитель рекомендует использовать устройство в одном направлении для обеспечения оптимальной работы | Стрелка корпуса, сторона давления, сторона седла, техническое описание и примечание к руководству по эксплуатации | Снижение надежности уплотнения, повышение крутящего момента, износ седла или ухудшение герметичности |
| Направленная конструкция | Клапан необходимо устанавливать в указанном направлении | Отдел проектного черчения, маркировки, нанесения обозначений на корпус и монтажа IOM | Неправильный монтаж, доработка на месте и возможная утечка |
| Установка с учётом ориентации | Положение клапана имеет значение в связи с валом, приводом, твердыми частицами, дренажем или конфигурацией | IOM, состояние средств массовой информации, поддержка приводов и схема проекта | Неисправность в работе, накопление осадка или проблемы с нагрузкой на привод |
Если проект требует герметичного перекрытия, изменения направления давления, изоляции критически важных участков или подтвержденных данных о герметичности, уточните направление уплотнения в техническом паспорте и руководстве по эксплуатации. Не следует полагаться исключительно на то, что клапан пропускает поток в открытом состоянии.
Предпочтительное направление потока в клапане-бабочке в зависимости от типа конструкции
Фраза предпочтительное направление потока в клапане-бабочке следует применять с осторожностью. Это не означает, что для каждой дроссельной заслонки обязательно требуется фиксированное однонаправленное течение. Это означает, что производитель или проектная документация могут указывать направление, при котором обеспечивается лучшая герметичность, более благоприятные характеристики крутящего момента, защита седла или надежность эксплуатации.

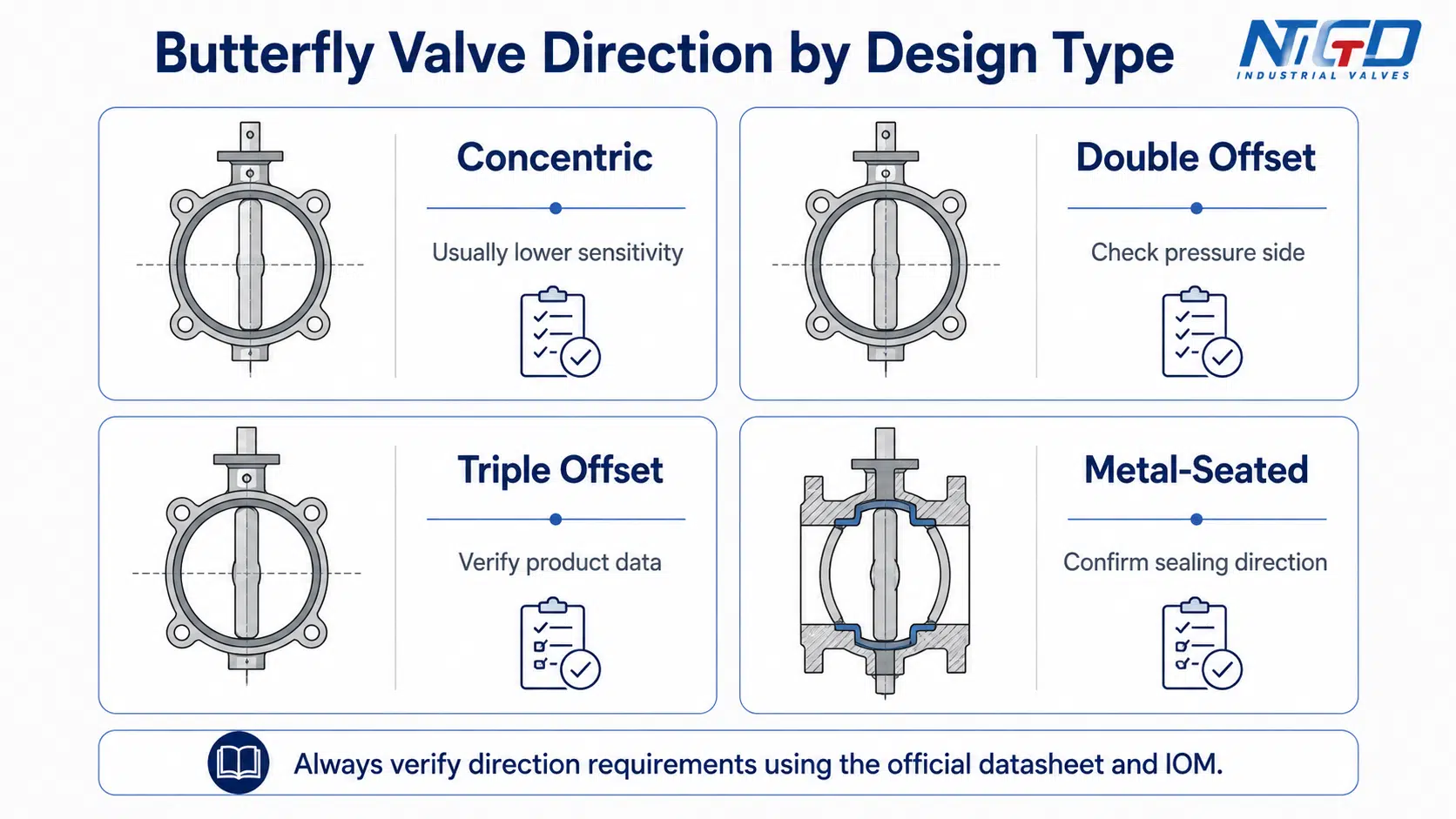

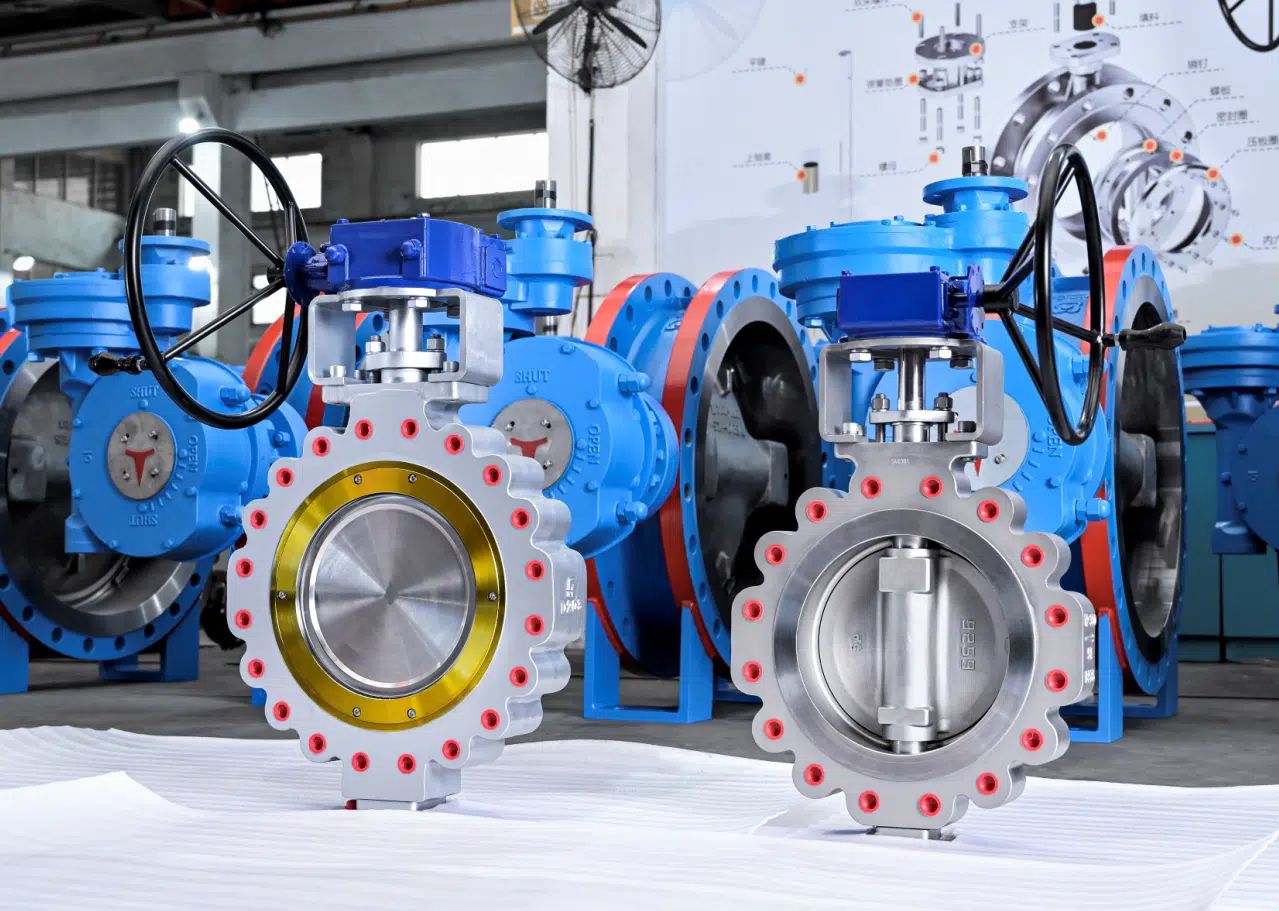

Отрасль Обзор типов конструкций клапанов-бабочек разделяет конструкции с упругими седлами, с футеровкой, высокопроизводительные, а также конструкции с двойным и тройным смещением, что позволяет рассматривать конструкцию клапана как ключевую переменную при проверке направления потока.
Матрица направлений конструкционного типа
| Конструкция клапана «бабочка» | Типичное поведение при направлении движения | Чувствительность к направлению | Что необходимо проверить перед установкой | МОМ / Примечание к техническому паспорту |
|---|---|---|---|---|
| Концентрический клапан-бабочка с упругим седлом | Часто подходит для двунаправленного потока в условиях общего назначения | От низкого до среднего | Дизайн сиденья, маркировка кузова, технические характеристики и схема реализации проекта | Как правило, чувствительность ниже, но всё же рекомендуется ознакомиться с техническим паспортом и маркировкой на корпусе |
| Поворотный клапан с упругим уплотнением и дисковым / выступом | Часто устанавливаются в системах коммунального обслуживания и водоснабжения | От низкого до среднего | Подходит ли клапан для необходимого двунаправленного перекрытия | Тип соединения не определяет направление потока; это зависит от внутренней конструкции |
| Фланцевый поворотный клапан | Поведение при повороте зависит от внутренней конструкции, а не только от типа фланца | Средний | Технические характеристики, конструкция сиденья, стрелка на корпусе и чертеж | Фланцы определяют тип торцевого соединения, а не направление уплотнения |
| Двухсторонний дроссельный клапан | Может иметь предпочтительную сторону давления или направление уплотнения | От среднего до высокого | Указания производителя, данные по стороне давления и крутящему моменту | Укажите предпочтительную сторону давления и базу расчета крутящего момента |
| Высокопроизводительный поворотный затвор | Зачастую они отличаются более специфической конструкцией по сравнению с обычными клапанами с упругим седлом | От среднего до высокого | IOM, материал седла, условия эксплуатации и расчет размеров привода | Проверить допущения относительно направления, стороны давления и расчета размеров привода |
| Дроссельная заслонка с тройным смещением | В зависимости от конструкции уплотнения может иметь заданное или предпочтительное направление | Высокий | Техническое описание продукта, руководство по эксплуатации, техническое задание и подтверждение производителя | Подтвердите конструкцию уплотнения, предпочтительную сторону давления и монтажные указания для конкретного изделия |
| Дроссельная заслонка с металлическим седлом | Характеристики направляющей могут зависеть от геометрии уплотнения и стороны давления | Высокий | Сторона седла, направление уплотнения, требования к герметичности и предельные значения давления и температуры | Перед монтажом необходимо уточнить сторону установки, направление уплотнения и эксплуатационные ограничения |
Данную таблицу следует использовать в качестве ориентира для проверки направления, а не в качестве универсального правила. Точные требования к направлению потока зависят от конструкции, предусмотренной производителем, и технических условий проекта.
Приведенное ниже видео о клапанах-бабочках NTGD можно использовать в качестве наглядного справочного материала по конструкциям клапанов-бабочек с односторонним и тройным смещением, чувствительных к направлению потока. Окончательное направление потока следует все же уточнять в техническом паспорте изделия, на чертеже и в руководстве по эксплуатации.
Уплотнение со стороны сиденья, со стороны, противоположной сиденью, и уплотнение с принудительным давлением
В некоторых конструкциях клапанов-бабочек различают сторону седла и сторону, противоположную седлу. Проще говоря, сторона седла — это та сторона, на которую, согласно конструкции, непосредственно приходится нагрузка на уплотнительную поверхность. Сторона, противоположная седлу, — это противоположная сторона.
В некоторых конструкциях давление на входе способствует прижатию диска или уплотнения к седлу. В других случаях давление с противоположной стороны может влиять на усилие уплотнения, крутящий момент или характер износа. Именно поэтому у клапана может быть предпочтительная сторона давления, даже если он физически способен пропускать поток в любом направлении.
Для покупателей и инженеров суть дела проста:
Не определяйте, какая сторона клапана предназначена для установки на сиденье, а какая — нет, ориентируясь исключительно на внешний вид клапана. Ознакомьтесь с техническим паспортом, чертежом, маркировкой на корпусе и руководством по эксплуатации.
Сторона, прилегающая к седлу, и сторона, не прилегающая к седлу, могут влиять на герметичность при использовании пневматического уплотнения, а также на рекомендуемое направление установки. При монтаже на объекте следует определять правильную сторону на основании проектной документации и разъяснений поставщика, а не только по внешнему виду.
Когда следует уточнить детали у производителя
Подтверждение производителя рекомендуется, если:
- клапан является клапаном с двойным смещением, тройным смещением, эксцентриковым или высокопроизводительным;
- клапан имеет металлическое седло;
- эксплуатация в условиях воздействия высоких температур, пара, газа, шламов или абразивных сред;
- характеристики отключения имеют решающее значение;
- на корпусе клапана имеется стрелка или маркировка со стороны седла;
- размер привода, похоже, близок к требуемому моменту вращения;
- клапан будет установлен в вертикальном положении;
- чертеж проекта и маркировка клапанов, по-видимому, не совпадают;
- клапан имеет большие размеры, большой вес или его сложно снять после установки.
При обмене запросами на предложение подтверждение направления следует производить до начала производства или отгрузки, а не после того, как клапан поступит на объект.
Как читать указатель направления, табличку с техническими данными и техническое описание

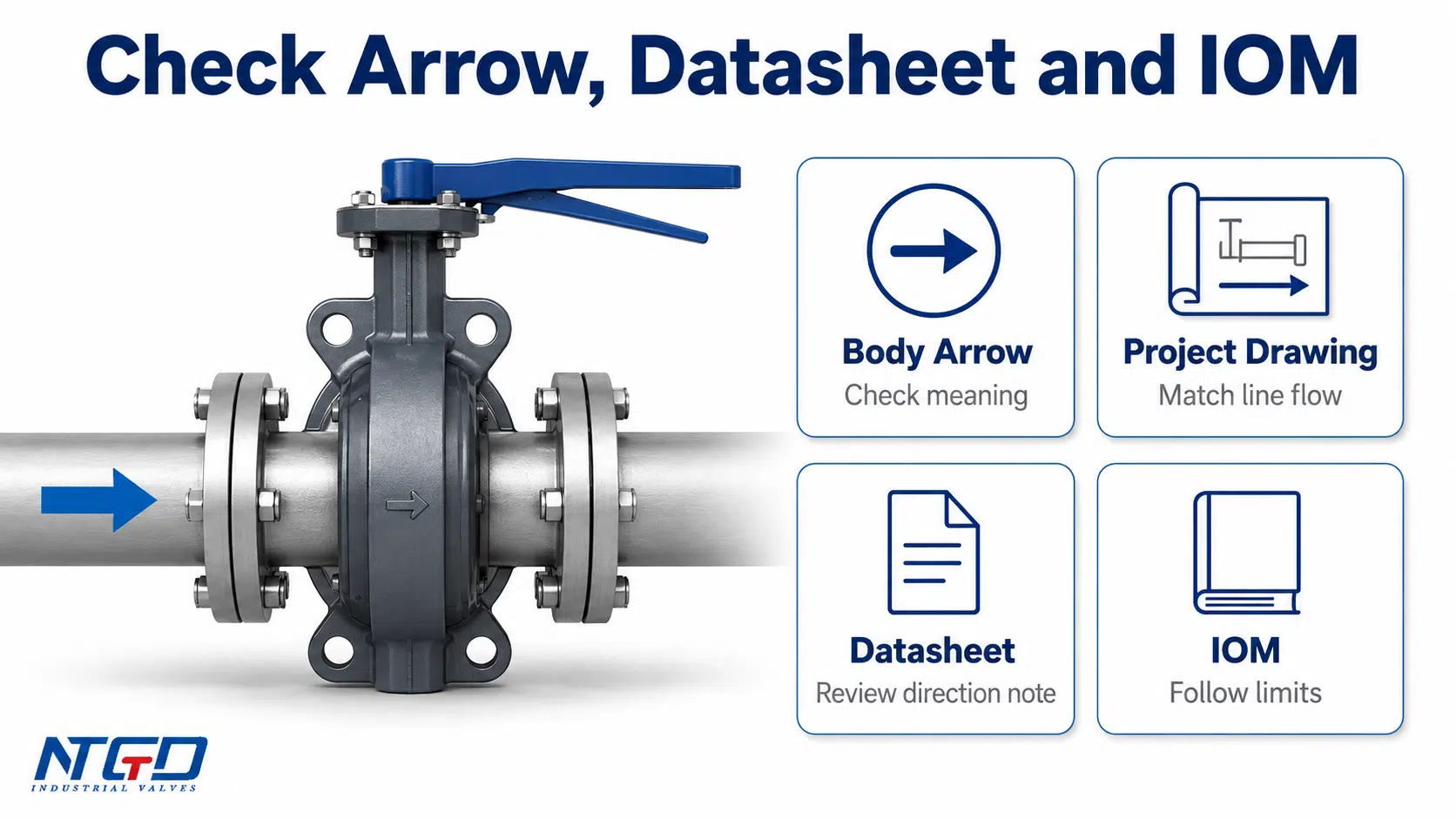

A стрелка, указывающая направление потока в клапане-бабочке может помочь монтажникам определить предусмотренное направление, однако стрелку следует интерпретировать правильно. В зависимости от конструкции маркировка может указывать направление потока, направление давления, предпочтительное направление уплотнения, сторону седла или монтажные ориентиры, специфичные для данного проекта.
Наиболее надежный способ — ознакомиться с указателями стрелок в совокупности с заводской табличкой, чертежом, техническим паспортом и руководством по эксплуатации.
Если указания на корпусе, табличке с техническими данными, проектном чертеже, техническом паспорте и инструкции по эксплуатации не совпадают, не пытайтесь самостоятельно определить правильный вариант на объекте. Сравните инструкцию по эксплуатации производителя, утвержденный технический паспорт и проектный чертеж / схему P&ID. Если после этого остаются неясности, запросите письменное разъяснение до начала монтажа и сохраните его в документации по проекту.
На что может указывать стрелка направления потока
Стрелка на корпусе может указывать направление, в котором, по замыслу производителя, должен быть установлен клапан. На некоторых клапанах стрелка напрямую связана с направлением потока среды. На других она может быть привязана к стороне давления или направлению уплотнения.
Если клапан используется в условиях критической эксплуатации, стрелку не следует рассматривать как декоративную отливную маркировку. Ее необходимо сверить с данными на бирке и в проектной документации.
| Отметка или документ | На что это может указывать | Как проверить | Действие по установке |
|---|---|---|---|
| Стрела с литым корпусом | Направление потока, предпочтительное направление или сторона давления | Сравните с техническим паспортом, IOM и направлением потока в проекте | Перед установкой сверьте значение стрелки с техническим паспортом / руководством по эксплуатации |
| Паспортная табличка / бирка | Информация о размере, классе, материале, внутренних деталях или маркировке клапана | Сверка со списком линеек проекта и техническим паспортом | Убедитесь, что клапан относится к нужной линии и обслуживанию |
| Рисование стрелки | Направление потока в проекте или ориентир для монтажа | Сравнение с P&ID, схемой расположения и маркировкой арматуры | Сопоставьте маркировку клапана с схемой P&ID проекта / направлением потока на схеме расположения |
| Информационный лист | Конструкция клапана, седло, класс давления, примечания по эксплуатации и направлению потока | Ознакомьтесь с указаниями относительно направления потока, монтажа или напорной стороны | Используйте в качестве основного технического руководства перед монтажом |
| МОМ | Инструкция производителя по установке и ориентации | Проверьте направление, ориентацию и пределы обслуживания | Перед монтажом на объекте соблюдайте указания по направлению и ориентации |
| Подтверждение поставщика | Разъясняет неопределённые или специфические для проекта указания | Запрос перед отправкой или установкой | Уточнение направления записи в проектной документации |
Направление потока и направление действия давления
Направление потока и направление действия давления могут быть связаны между собой, но не всегда являются одним и тем же понятием.
Направление потока определяет, в какую сторону движется технологическая среда во время работы. Направление давления определяет, с какой стороны давление воздействует на систему закрытия и уплотнения. Во многих трубопроводах эти направления совпадают в режиме нормальной работы. В некоторых системах направление давления может меняться на противоположное во время остановки, прекращения работы насоса, обратного потока, испытаний или изоляции.
Это важно для поворотных заслонок, используемых в качестве запорных устройств. Заслонка может открываться и пропускать поток с любой стороны, однако её номинальная способность перекрытия, характеристики утечки или крутящий момент могут различаться в зависимости от направления давления.
В системах, где возможны остановка насоса, обратное давление, гидравлические испытания, изоляция или обратный поток, направление нормального потока и направление давления при перекрытии могут не совпадать. В таких случаях необходимо проверить технические характеристики и руководство по эксплуатации на предмет направления уплотнения, стороны давления или ограничений, зависящих от направления потока.
Что следует проверять в чертежах, бирках, технических паспортах и документации по эксплуатации

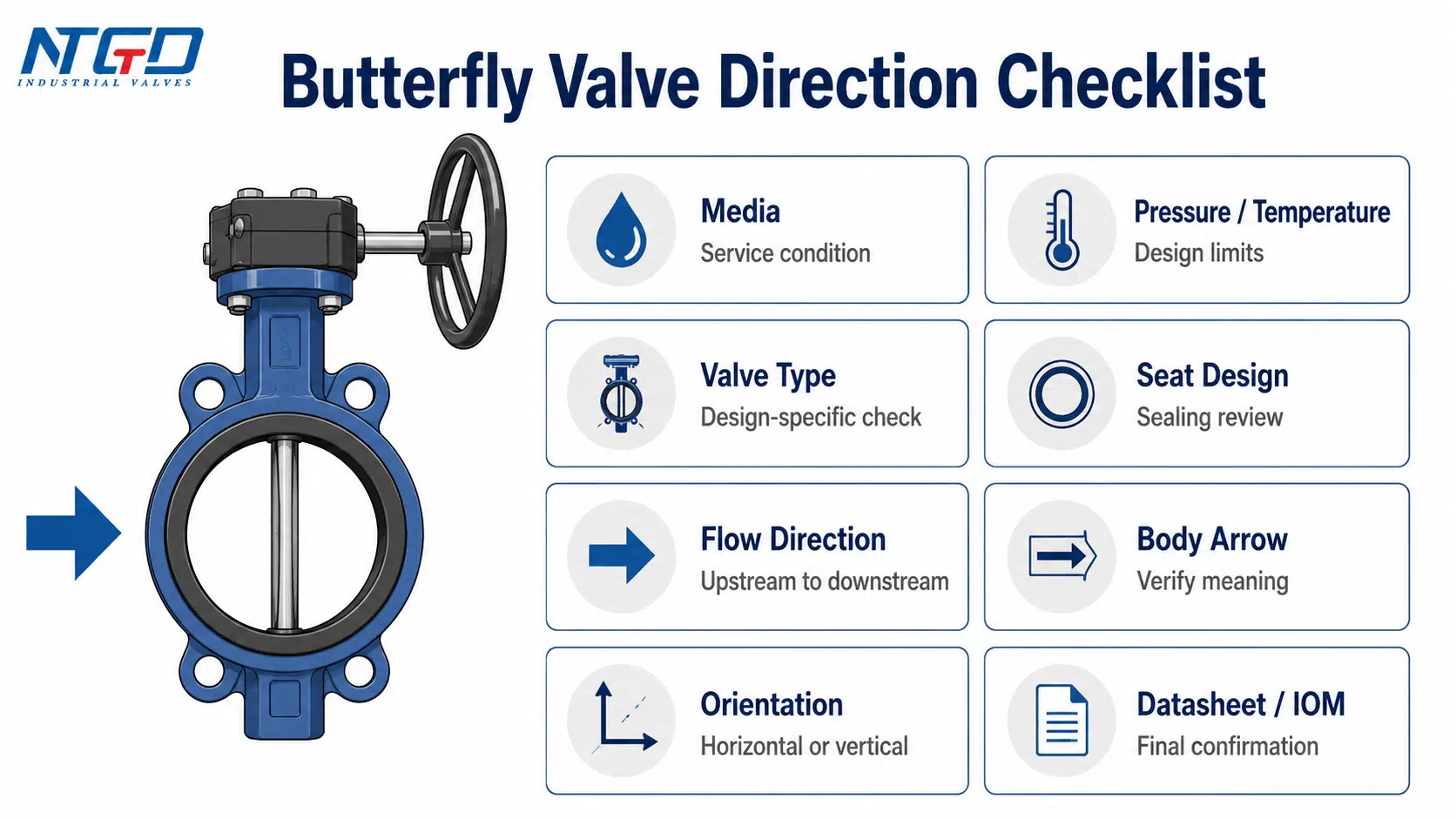

Перед началом монтажа монтажник или инженер-проектировщик должен проверить следующие моменты:
- Есть ли на корпусе клапана стрелка, указывающая направление потока?
- Указано ли в техническом паспорте рекомендуемое направление потока?
- Указывает ли IOM, какая сторона является «входной», а какая — «сторонней»?
- На чертеже проекта указано направление потока?
- Соответствует ли номер метки линии и услуге?
- Соответствует ли тип клапана техническим характеристикам?
- Вызывает ли ориентация привода проблемы с зазором или нагрузкой?
- Поддерживает ли данная услуга реверс давления?
- Должен ли клапан обеспечивать герметичность в одном направлении или в обоих направлениях?
- Подтвердил ли поставщик, что будут использоваться конструкции с компенсацией или с металлическими седлами?
Несоответствие направления, обнаруженное в ходе проверки документации, исправить проще, чем несоответствие направления, обнаруженное уже после монтажа.
Направление и ориентация установки клапана-бабочки
Направление монтажа клапана-бабочки необходимо подтвердить, сопоставив направление потока в проекте с конструктивными требованиями к клапану. Это отличается от составления полной инструкции по монтажу. Все подробности монтажа, такие как выравнивание фланцев, затяжка болтов, выбор прокладок, подключение привода и настройка ограничителей хода, должны быть отражены в технических условиях проекта и руководстве по эксплуатации и обслуживанию (IOM) производителя.
В данном разделе рассматриваются исключительно проверки направления и ориентации.
Монтаж трубопроводов в горизонтальном и вертикальном направлении
Дроссельные клапаны обычно устанавливаются в горизонтальных и вертикальных трубопроводах, однако возможность их применения зависит от конструкции клапана и условий эксплуатации. Главное — не просто то, горизонтальна ли труба или вертикальна. Главное — подходят ли для данной ориентации диск, вал, седло, привод и состояние рабочей среды.
| Условия установки | Проверка направления / ориентации | Почему это важно | Что проверить | Ознакомьтесь с информацией в IOM / техническом паспорте |
|---|---|---|---|---|
| Горизонтальный трубопровод | Подтвердите стрелку направления потока или предпочтительное направление | Самая распространённая компоновка, но направление всё же может иметь значение | Стрелка корпуса, технические характеристики, руководство пользователя | Да |
| Вертикальный восходящий поток | Уточните, допускает ли конструкция вертикальный подход к инженерным сетям | Направление потока и нагрузка на диск могут отличаться от условий работы в горизонтальном положении | Рекомендации МОМ и производителя | Рекомендуется |
| Вертикальное нисходящее течение | Проверить работу запорных устройств и дисков в эксплуатационных условиях | Некоторые типы муфт или клапанов могут работать не так же, как другие | Техническое описание и проектная документация | Рекомендуется |
| Крупный размер клапана | Проверить вес привода и нагрузку на вал | Ориентация может влиять на механическую опору и работу | Руководство по установке и требования к технической поддержке | Требуется для крупных или приводных клапанов |
| Аварийное отключение | Уточните направление уплотнения и сторону давления | Неправильное направление может повлиять на показатели герметичности | Технические характеристики и требования к отключению | Обязательно |
| Возможно изменение давления | Подтвердить требование о двунаправленном отключении | Нормальный расход и обратное давление могут не совпадать | Сценарий работы проекта | Обязательно |
| Конструкция, учитывающая направление | Перед установкой уточните, какая сторона является основной | Клапаны смещенного типа, с металлическими седлами или высокопроизводительные клапаны могут не быть безнаправленными | Технические характеристики конкретного продукта и руководство пользователя | Обязательно |
Ориентация вала и штока
Ориентация вала и штока клапана-бабочки должна рассматриваться как одно из условий монтажа, а не как основная тема данной статьи. Во многих случаях положение вала выбирается с учетом удобства доступа при эксплуатации, зазора для привода и удобства технического обслуживания. При работе с загрязненными средами или суспензиями положение вала может также влиять на накопление осадка и движение диска.
Практическое правило гласит:
Не следует полагать, что любая ориентация вала или штока подходит для любого клапана-бабочки. Ознакомьтесь с руководством по эксплуатации и техническому обслуживанию (IOM) производителя, особенно в случае крупных клапанов, клапанов с приводом, применения в условиях шламовых сред или в вертикальных трубопроводах.
Ориентация вала и штока не является правилом, отдельным от направления потока. Она является частью той же проверки монтажа и должна проверяться с учетом руководства по эксплуатации (IOM), состояния рабочей среды и направления потока, предусмотренного проектом.
Чистые среды против суспензий, твердых частиц или осадка
Состояние рабочей среды может повысить важность правильной ориентации. При работе с чистой водой или воздухом допускаются большие отклонения, чем при работе со шламом, сточными водами, целлюлозой, порошком, средами с высоким содержанием осадка или кристаллизующимися жидкостями.
| Состояние СМИ | Вопрос о направлении / ориентации | Рекомендуемая проверка |
|---|---|---|
| Чистая вода / коммунальные ресурсы | Угол поворота может быть менее чувствительным для стандартных клапанов с упругим седлом | Подтвердить стрелку корпуса и техническое описание |
| Воздух / газ | Направление отключения и требования к утечке могут иметь большее значение | Уточните требования к стороне под давлением и герметичности |
| Суспензия или твердые частицы | Возле диска или седла может скапливаться осадок | Проверьте ориентацию вала и защиту седла |
| Абразивные материалы | При неправильном направлении или ориентации износ сиденья и диска может усилиться | Уточните материал, конструкцию сиденья и направление потока |
| Коррозионные среды | Материал футеровки, седла и диска должен соответствовать условиям эксплуатации | Убедитесь в совместимости материалов и правильном направлении монтажа |
| Эксплуатация при высоких температурах | Поведение сиденья и уплотнительная нагрузка могут измениться | Подтвердить проектные ограничения и предпочтительное направление |
В случае сред, содержащих твердые частицы, суспензию, осадок или абразивные частицы, неправильная ориентация может привести к увеличению скопления материала на седле, заклиниванию диска, износу или нестабильности работы. Именно поэтому ориентацию следует проверять в соответствии с руководством по эксплуатации и схемой проекта, а не рассматривать как универсальное правило.
Предупреждения о неисправностях насоса, колена и в верхнем участке трубопровода
Поворотные заслонки часто устанавливаются вблизи насосов, колен, переходников или регулирующих устройств. Такие условия размещения могут влиять на возникновение турбулентности, неравномерную нагрузку и устойчивость диска. Настоящая статья не заменяет руководство по прокладке трубопроводов, однако монтажнику следует избегать рассмотрения направления и ориентации как отдельных деталей.
Если клапан расположен вблизи нагнетания насоса, колена, тройника или переходника, инженер-проектировщик должен проанализировать схему размещения, профиль потока и рекомендации производителя. Это особенно важно для крупногабаритных клапанов, клапанов, используемых в качестве дросселей, или клапанов с приводами.
Что произойдет, если поворотный клапан установить в обратном направлении?
Установка дроссельного клапана в обратном направлении может не иметь заметных последствий в некоторых простых системах с двунаправленным потоком, однако может привести к проблемам в системах, чувствительных к направлению потока. Степень риска зависит от типа клапана, конструкции седла, направления давления, условий эксплуатации и требований к герметичности.
Неправильную установку не следует оценивать только по тому, открывается ли и закрывается ли клапан. Оценивать её следует по тому, способен ли клапан обеспечивать герметичность, функционировать и сохранять эксплуатационные характеристики в заданных условиях.
Риск неправильной установки возрастает, если направление уплотнения, сторона давления, геометрия седла или базовый момент вращения привода зависят от направления.
Утечки и потери на герметичность
Если клапан обеспечивает герметичность за счет давления или имеет сторону, на которую должно действовать давление, неправильное направление может снизить усилие уплотнения или изменить характер нагрузки, оказываемой тарелкой на седло. Это может привести к утечке во время отключения или испытаний.
Износ сидений и повреждение дисков
Неправильное направление может привести к увеличению контактного напряжения в некоторых конструкциях. Кроме того, это может подвергнуть седло или край диска воздействию более агрессивного режима течения. Со временем это может привести к износу, эрозии или повреждению.
Более высокий крутящий момент и нагрузка на привод
Клапан, установленный в направлении, противоположном предусмотренному давлению, может потребовать более высокого рабочего момента. Если привод был выбран с учетом правильного предпочтительного направления, неправильное направление установки может привести к снижению запаса прочности.
Нестабильная работа в конструкциях, чувствительных к направлению
В некоторых случаях неправильный выбор направления может привести к нестабильной работе диска, вибрации, шуму или ухудшению отклика системы управления. Такая вероятность выше в условиях высокого расхода, дросселирования, при работе с газом, паром или в условиях турбулентности, и этот вопрос следует проанализировать с учетом рекомендаций производителя.
| Возможная проблема | Почему это может произойти | Где это важнее | Что проверить |
|---|---|---|---|
| Утечка | Диск и сиденье загружаются не с той стороны | Высокие требования к герметичности, испытание под давлением, использование с газом | Предпочтительная сторона давления, конструкция седла и направление перекрытия |
| Износ сидений | Flow по-разному воздействует на сиденье или край диска | Абразивные или высокоскоростные среды | Направление потока, абразивность среды и степень воздействия на седло |
| Повышенный крутящий момент | Нагрузка давления противоречит предусмотренной геометрии работы | Приводные клапаны, смещенные клапаны, крупногабаритные клапаны | Данные о крутящем моменте, запас прочности привода и направление давления |
| Нестабильное поведение диска | Профиль расхода или изменения давления влияют на реакцию диска | Снижение качества обслуживания или нестабильное обслуживание | Скорость потока, положение клапана, возмущения вверх по потоку и примечание IOM |
| Доработка на месте | Стрелка или метка клапана не соответствует схеме проекта | Любая установка, чувствительная к направлению | Стрелка на корпусе, чертеж проекта, подтверждение от IOM и поставщика |
Если обнаружен конфликт инструкций, остановитесь на этапе уточнения документации. Не устанавливайте клапан, руководствуясь привычкой, и не планируйте исправить это позже.
Как проверить направление поворота клапана-бабочки перед монтажом или при запросе предложения
Лучше всего проверять направление поворота клапана-бабочки до начала монтажа. В случае новых проектов это следует делать ещё раньше: на этапе запроса предложений, уточнения технических деталей или рассмотрения чертежей.
Контрольный список для подтверждения направления работ помогает предотвратить недопонимание между инженерными подразделениями, отделами закупок, поставщиками и монтажными бригадами на объекте.
Контрольный список для подтверждения направления
| Проверить товар | Почему это важно | Что необходимо подтвердить |
|---|---|---|
| СМИ | Носитель влияет на чувствительность к положению, дискам, износу и ориентации | Использование в системах с чистой водой, газом, шламом, абразивными, коррозионными или высокотемпературными средами |
| Давление / температура | Поведение направления может зависеть от ограничений службы | Расчетное давление, температура и изменение направления давления |
| Тип клапана | Различные конструкции отличаются по чувствительности к направлению | Концентрические, с двойным смещением, с тройным смещением, высокопроизводительные или с металлическими седлами |
| Дизайн сиденья | Конструкция сиденья влияет на направление уплотнения | Упругое седло, металлическое седло, сменное седло или специальная система уплотнения |
| Направление потока | Определяет понятия «вверх по течению» и «вниз по течению» | Стрелка, обозначающая ход проекта, и направление линии |
| Стрела для тела | Может указывать на предпочтительное направление потока или давления | Значение стрелки подтверждено техническим паспортом или руководством пользователя |
| Ориентация при установке | Горизонтальное / вертикальное положение и положение вала могут иметь значение | Ориентация трубы, положение вала/штанги, зазор привода |
| Рисунок / тег | Предотвращает установку неправильного клапана на неправильную линию | Номер метки, номер строки, схема P&ID и план расположения |
| Техническое описание / IOM | Окончательное техническое руководство по направлениям и ограничениям | Указания производителя, рекомендации по установке и эксплуатации |
| Подтверждение поставщика | Требуется в случае неясности в документах | Письменное разъяснение до начала монтажа или отгрузки |
Для более широкого спектра проверок клапанов, седел и запросов на предложение (RFQ) используйте Руководство по выбору дроссельных клапанов вместе с контрольным списком для подтверждения направления.
Подготовка этих элементов до запроса предложений или монтажа помогает поставщику на раннем этапе уточнить детали, связанные с направлением действия. Кроме того, это снижает риск неправильного монтажа, несоответствия привода, неоднозначности направления перекрытия или необходимости доработок на объекте.
Информация, необходимая для рассмотрения технического задания
При проведении технической экспертизы или обмене запросами на предложение (RFQ) предоставьте поставщику клапанов достаточно информации, чтобы он мог подтвердить правильность направления и ориентации. К полезной информации относятся:
- размер клапана и класс давления;
- тип клапана и конструкция седла;
- средства массовой информации и концентрация, если применимо;
- рабочее давление и температура;
- нормальное направление потока;
- возможное обратное давление или обратный поток;
- требуемое направление отключения;
- направление трубопровода;
- тип привода и способ крепления;
- чертеж, номер бирки или номер строки;
- любые проектные требования, связанные с двунаправленным уплотнением.
Эта информация помогает избежать расплывчатых ответов, таких как “клапан является двунаправленным”, когда на самом деле в рамках проекта необходимо выяснить, способен ли клапан обеспечивать герметичность и правильно функционировать при давлении, действующем в определённом направлении.
Когда следует запросить подтверждение от поставщика
Необходимо запросить подтверждение от поставщика в следующих случаях: если клапан имеет большие размеры, оснащен приводом, является высокопроизводительным, имеет двойное или тройное смещение, оснащен металлическим седлом, используется для критически важного перекрытия, устанавливается в вертикальной линии или подвергается воздействию обратного давления.
Также следует запросить уточнение, если маркировка клапана и чертеж проекта не совпадают. В таком случае не следует полагаться исключительно на собственную оценку ситуации на месте. Перед монтажом необходимо уточнить направление.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Есть ли у клапанов «бабочка» направление потока?
Да, многие клапаны-бабочки могут пропускать поток в любом направлении, однако правильное направление по-прежнему зависит от конструкции. Стандартные клапаны с эластичным седлом зачастую менее чувствительны к направлению потока, тогда как у клапанов со смещенным седлом, с металлическим седлом, с приводом или клапанов критического перекрытия необходимо проверять соответствие стрелке на корпусе, техническим характеристикам и руководству по эксплуатации.
Двунаправлены ли клапаны-бабочки?
Многие клапаны-бабочки являются двунаправленными с точки зрения направления потока. Однако двунаправленность потока не означает автоматически двунаправленного перекрытия, одинаковых эксплуатационных характеристик в обоих направлениях или возможности монтажа в любом направлении. В случае высокопроизводительных конструкций с металлическим седлом или смещенной конструкцией необходимо уточнить предпочтительную сторону давления и направление уплотнения в техническом паспорте и руководстве по эксплуатации.
Можно ли установить клапан-бабочку в обратном направлении?
Дроссельная заслонка может физически вписаться в трубопровод даже при установке в обратном направлении, однако физическое соответствие не означает техническую правильность. Если у заслонки есть рекомендуемое направление уплотнения, сторона давления или стрелка на корпусе, установка в обратном направлении может привести к утечке, увеличению крутящего момента, износу седла или необходимости доработки на месте.
В каком направлении устанавливается дроссельная заслонка?
Установите клапан-бабочку таким образом, чтобы направление потока в системе соответствовало требуемому или рекомендуемому направлению клапана. Если на корпусе клапана имеется стрелка, на заводской табличке указаны соответствующие инструкции или в техническом паспорте есть примечание о направлении, уточните его значение перед монтажом. В случае клапанов со смещенным седлом, высокоэффективных клапанов или клапанов с металлическим седлом уточните направление у производителя или поставщика.
Какова ориентация клапана-бабочки?
Под ориентацией клапана-бабочки понимается положение клапана в трубопроводе: горизонтальное, вертикальное, положение вала, положение штока или положение привода. Ориентация связана с направлением потока, но это не одно и то же. Ориентацию следует проверять с учетом конструкции клапана, состояния рабочей среды и руководства по эксплуатации.
Как правильно интерпретировать стрелку на клапане «бабочка»?
Стрелка на клапане-бабочке может указывать направление потока, предпочтительное направление давления или ориентир для монтажа. Не следует ориентироваться на стрелку, руководствуясь лишь её внешним видом. Перед монтажом сравните стрелку с чертежом проекта, биркой, техническим паспортом и руководством по эксплуатации. Если стрелка, чертеж и технический паспорт противоречат друг другу, приостановите работу и уточните направление перед установкой клапана.
Есть ли у дроссельных клапанов с тройным смещением предпочтительное направление потока?
Многие дроссельные клапаны с тройным смещением более чувствительны к направлению потока, чем стандартные дроссельные клапаны с упругим седлом. Некоторые конструкции могут обеспечивать двунаправленное уплотнение, однако предпочтительное направление потока следует уточнять в техническом паспорте конкретной модели, руководстве по эксплуатации и рекомендациях производителя. Общие рекомендации по направлению потока для дроссельных клапанов не должны заменять инструкции, относящиеся к конкретной модели.
Заключение
Направление потока в клапане-бабочке не следует сводить к простому правилу “да” или “нет”. Многие стандартные клапаны-бабочки могут пропускать поток в обоих направлениях, однако правильное направление установки по-прежнему зависит от конструкции клапана, устройства седла, стороны давления, стрелки на корпусе, технического паспорта, проектного чертежа и руководства по эксплуатации.
В случае стандартных клапанов с концентрическим и упругим седлом двунаправленное использование зачастую допустимо при эксплуатации в общих условиях. Для клапанов с двойным смещением, высокопроизводительных клапанов, клапанов с тройным смещением или клапанов с металлическим седлом более важную роль играют предпочтительное направление потока и сторона давления. В этих случаях неправильное направление монтажа может повлиять на утечку, крутящий момент, износ седла или надежность эксплуатации.
Перед монтажом или подтверждением запроса на предложение инженеры и закупщики должны проверить тип клапана, конструкцию седла, направление потока, ориентацию, рабочую среду, давление и температуру, чертеж, маркировку и документацию поставщика. Такой подход позволяет избежать доработок на месте и гарантирует, что выбранный дроссельный клапан соответствует фактическим условиям эксплуатации трубопровода.
Перед утверждением запроса на предложение или монтаж на объекте воспользуйтесь приведенным выше контрольным списком для подтверждения направления, особенно в случае дроссельных клапанов с смещенным створком, с металлическим седлом, с приводом или клапанов, предназначенных для аварийного отключения.
Поддержка приложений / спецификаций
Для анализа технических требований проекта подготовьте следующие данные: рабочая среда, диапазон давления и температуры, размер и класс давления арматуры, тип арматуры, конструкция седла, направление потока в трубопроводе, требуемое направление перекрытия, возможное обратное давление, ориентация при монтаже, расположение привода, чертеж и информация на бирке.
Эти данные позволяют в ходе инженерной экспертизы проверить, соответствуют ли направление движения заслонки, сторона уплотнения, ориентация и тип привода фактическим условиям трубопровода. Они особенно важны для заслонок с двойным и тройным смещением, высокопроизводительных заслонок и заслонок с металлическим седлом, в случае которых параметры, зависящие от направления, необходимо подтвердить до начала производства, отгрузки или монтажа на объекте.
Компания NTGD Valve может оказать содействие в анализе технических характеристик дроссельных клапанов, проверив условия эксплуатации, конструкцию клапана, расположение седла, требования к приводу и проектную документацию перед окончательным выбором.
