Материалы для шаровых кранов следует выбирать как комплекс материалов, а не как отдельный материал корпуса. В промышленном шаровом кране корпус и крышка определяют границу давления, внутренние детали отвечают за износ, связанный с контактом с потоком и дросселированием, седло обеспечивает герметичность, а сальник, прокладки и крепеж должны соответствовать условиям эксплуатации.
При выборе материала для шарового крана на практике наиболее важными факторами являются: характер рабочей среды, давление, температура, риск коррозии, риск эрозии, необходимость регулирования расхода, требования к герметичности, применимые стандарты и проектные условия. Корпус шарового крана из углеродистой стали может подходить для многих общих промышленных применений, но его может оказаться недостаточно для коррозионных сред, работы при высоких температурах, работы в средах с содержанием серы, абразивных потоков или применений, чувствительных к утечкам. Аналогично, корпус из нержавеющей стали не решает автоматически все проблемы, связанные с внутренними деталями, седлом, набивкой или прокладками.
В данном руководстве объясняется, как оценивать материалы, из которых изготовлены шаровые краны, с точки зрения проектных требований. Основное внимание уделяется материалам корпуса, крышки, внутренних деталей, седла и уплотнений. Данное руководство не заменяет подробного руководства по выбору внутренних деталей шаровых кранов, руководства по сравнению мягких и металлических седел, таблицы внутренних деталей API или технического паспорта изделия.
Краткий ответ: Как выбрать материалы для шаровых кранов
Краткий способ заключается в том, чтобы сначала выбрать материал корпуса шарового крана с учетом давления, температуры и совместимости с рабочей средой, а затем определить материалы внутренних деталей, седла, сальника, прокладки и крепежных болтов в соответствии с требованиями к контакту с потоком, герметичности, коррозионной стойкости, стойкости к эрозии и утечкам.

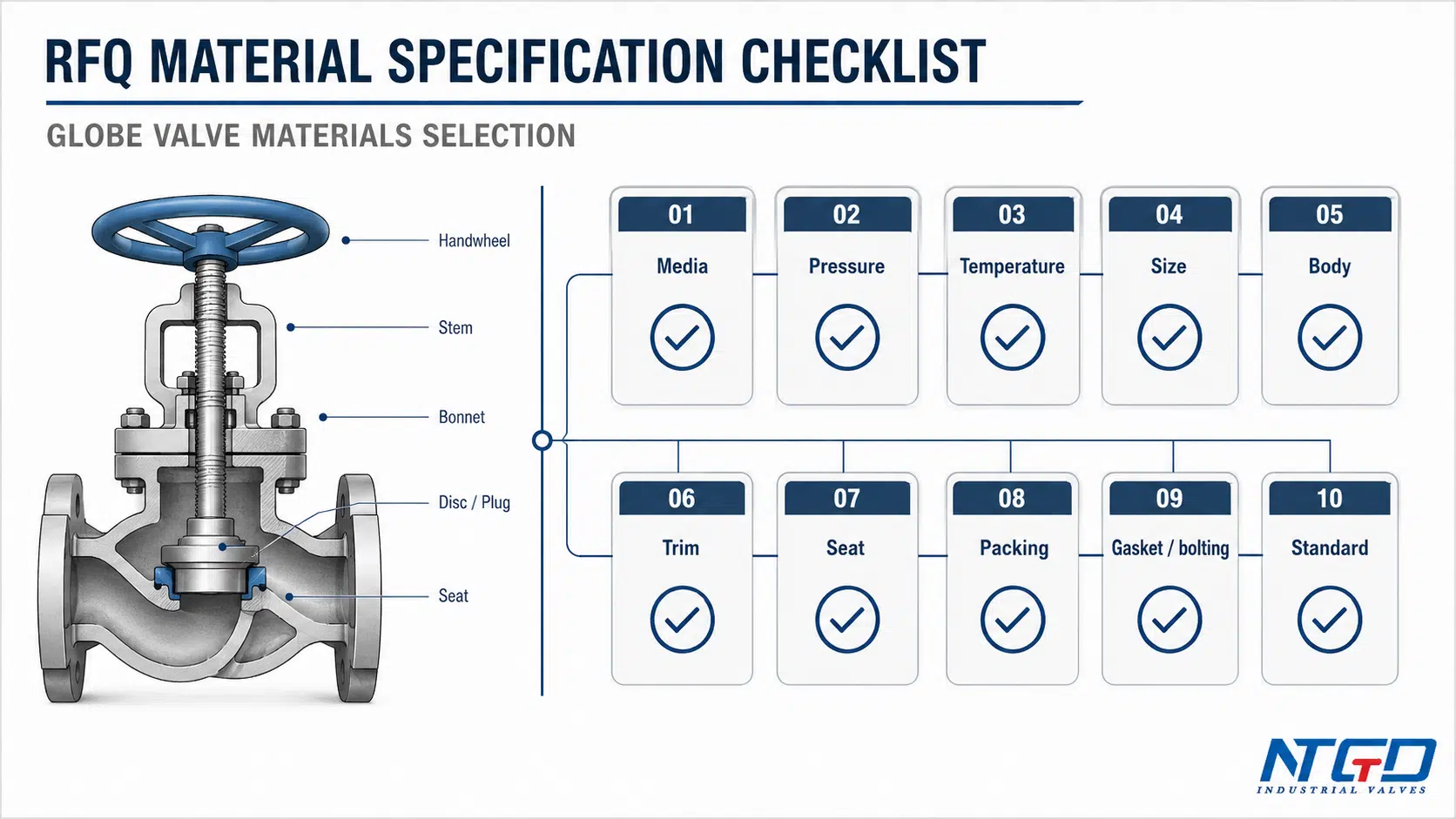

Практичный путь выбора - это:
- Начните с носителей данных. Уточните, является ли рабочая среда чистой, коррозионной, абразивной, токсичной, представляет ли она собой пар, нефть, газ, химическое вещество или смешанную фазу.
- Проверьте давление и температуру. Эти условия влияют на корпус, крышку, крепеж, прокладку, седло и уплотнение.
- Выберите материал кузова и капота. Это основной вариант материала, обеспечивающего герметичность.
- Уточните материал отделки. Диск, шток, седло и сопутствующие детали могут требовать более высокой износостойкости, коррозионной стойкости или устойчивости к заклиниванию, чем корпус.
- Уточните, какие материалы используются для уплотнения и герметизации. Качество закрытия, температура и риск утечки часто зависят от седла, сальника и комплекта прокладок.
- Материал конструкции должен полностью соответствовать техническим требованиям проекта. Окончательный выбор следует сверить с техническим паспортом, действующими стандартами и условиями эксплуатации.
Краткое описание алгоритма отбора
Для многих промышленных проектов основная логика заключается в следующем:
| Слой выделения | Основной вопрос | Типичное направление волокон |
|---|---|---|
| Кузов / капот | Сможет ли клапан надежно выдержать давление и температуру в системе? | Для обычных условий эксплуатации подойдут углеродистая или литая сталь; нержавеющую сталь следует оценить с точки зрения коррозионной стойкости; для работы в условиях высоких температур, высокого давления или в тяжелых условиях эксплуатации могут потребоваться легированные или специальные материалы. |
| Окантовка / диск / шток | Способны ли внутренние рабочие детали противостоять износу, коррозии и износу в результате трения? | Детали из нержавеющей стали подходят для условий умеренной эксплуатации; для условий с перепадом давления, абразивной, эрозионной или коррозионной средой может потребоваться наплавка или использование коррозионно-стойких деталей. |
| Место | Способен ли клапан обеспечить необходимую герметичность в условиях эксплуатации? | Металлические седла, мягкие седла, седла с твердым покрытием или коррозионно-стойкие седла следует выбирать с учетом требований к герметичности, температуры, рабочей среды и условий эксплуатации. |
| Упаковка / прокладка | Выдерживают ли уплотнительные материалы воздействие жидкости и температуры? | Можно рассмотреть использование графита, материалов на основе ПТФЭ, эластомеров, спирально-витых прокладок или уплотнительных материалов, специально разработанных для конкретного проекта, с учетом температуры, давления и совместимости с рабочей средой. |
| Болты | Соответствуют ли крепежные детали требованиям к герметичности и температурному режиму? | Углеродистая сталь, легированная сталь, нержавеющая сталь или болты указанных марок должны соответствовать условиям эксплуатации корпуса/крышки (давление и температура), а также коррозионной среде. |
В большинстве проектов материал корпуса и крышки в первую очередь определяет диапазон давления и температуры, при которых может работать клапан. Однако при использовании клапана в условиях дросселирования, абразивного воздействия, коррозии, необходимости полного перекрытия или при повышенных требованиях к герметичности, внутренние детали, седло, сальник или прокладка могут потребовать полной замены материалов, даже если материал корпуса выглядит приемлемым.
Конкретные ограничения по материалам зависят от конструкции клапана, класса давления, температуры, стандарта, конструктивных особенностей производителя и проектных требований.
Что охватывает данное руководство, а что нет
В данной статье рассматривается общий набор материалов, из которых изготавливаются шаровые краны: корпус, крышка, внутренние детали, седло, сальник, прокладка, крепеж, а также соотношение материалов с условиями эксплуатации.
Здесь не представлено полное руководство по подбору API, исчерпывающее сравнение материалов сидений, справочник по деталям шаровых кранов, каталог продукции или прайс-лист. Эти темы требуют отдельных страниц или технических паспортов для конкретных проектов.

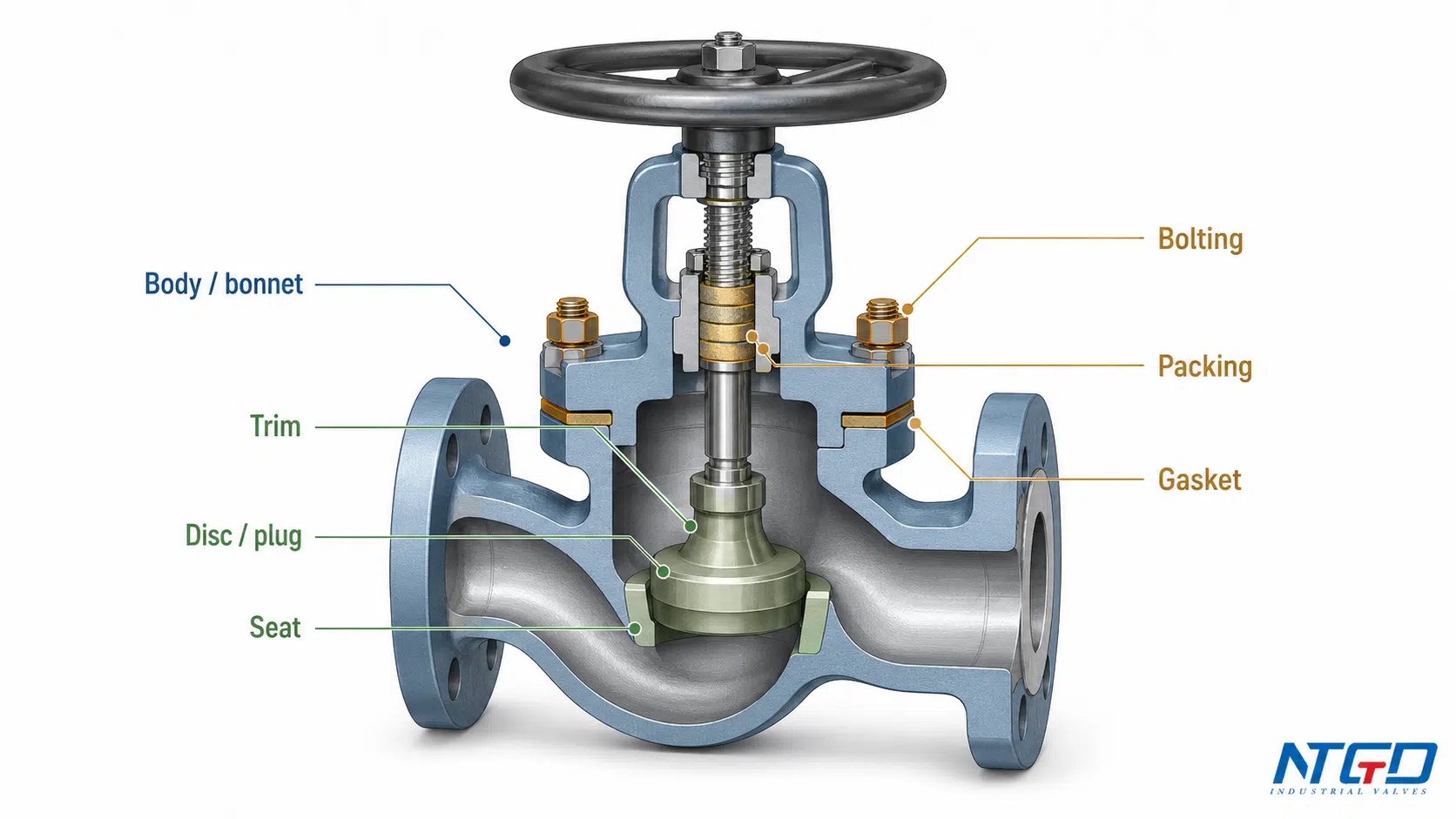

Что входит в комплект материалов для шарового крана?
Комплекс материалов для шарового крана включает в себя все материалы, которые влияют на удержание давления, регулирование расхода, перекрытие потока, герметичность и долгосрочную совместимость с рабочей средой. Во многих запросах предложений и технических паспортах это может обозначаться как «материал изготовления крана».
Конструкцию клапана можно представить в виде нескольких функциональных слоев, работающих в комплексе: предельного слоя, контактирующего с потоком и дросселирующего элементов, а также запорного и уплотнительного блока. Недостаток в любом из этих слоев может повлиять на конечную точность посадки клапана.
Если читателю необходимо освежить в памяти знания на уровне компонентов перед тем, как приступить к изучению материалов, то Руководство по деталям и компонентам шарового клапана может служить в качестве справочного материала, тогда как на этой странице основное внимание уделяется выбору материалов.
При первоначальном запросе покупатели часто обращают внимание исключительно на материал корпуса шарового крана. Это вполне понятно, ведь корпус — самая крупная деталь, удерживающая давление. Однако один лишь материал корпуса не гарантирует, что кран будет надежно работать в условиях дросселирования, при контакте с коррозионно-активными средами или в условиях, требующих абсолютной герметичности.
Материалы кузова и капота
Корпус и крышка образуют герметичную оболочку клапана. Материал их изготовления должен соответствовать расчетному давлению, температуре, среде и применимым стандартам. Обычно в качестве материалов используют углеродистую сталь, литую сталь, нержавеющую сталь, чугун, высокопрочный чугун, бронзу, легированную сталь или специальные сплавы.
В промышленных условиях выбор материала корпуса, как правило, является первоочередной задачей, поскольку он определяет пригодность клапана к работе в условиях заданного давления и температуры, а также его базовую совместимость с трубопроводной системой. Выбор материала корпуса следует рассматривать в рамках комплексного подбора элементов, определяющих пределы давления, а не как отдельный выбор литья или поковки.
Материалы для отделки, дисков и рулей
Внутренние детали — это совокупность внутренних элементов, взаимодействующих с потоком и образующих зону перекрытия. В шаровом кране к ним обычно относятся диск или заглушка, седло или седловая поверхность, шток и связанные с ними внутренние контактные поверхности.
Материалы внутренних деталей должны обладать устойчивостью к коррозии, эрозии, задиру, износу от перекрытия проходного сечения или контакту с потоком, движущимся с высокой скоростью, в реальных условиях эксплуатации. В некоторых случаях материал внутренних деталей имеет более решающее значение для рабочих характеристик, чем материал корпуса, поскольку внутренние детали подвергаются воздействию сопротивления потоку и уплотнительного контакта.
В данной статье представлен обзор вопросов, касающихся ответственности за выбор арматурных узлов. Подробный подбор арматурных узлов, номера арматурных узлов по стандарту API, а также комбинации дисков, седел и штоков должны рассматриваться в рамках отдельного анализа по подбору арматурных узлов.
Сиденье, уплотнения, прокладки и крепежные материалы
Седло обеспечивает герметичность в месте отсечки. Уплотнение обеспечивает герметичность штока. Прокладки обеспечивают герметичность соединений корпуса с крышкой или фланцем. Крепежные болты удерживают герметичную оболочку в сборе.
Эти материалы иногда рассматриваются как второстепенные детали, однако в условиях эксплуатации при высоких температурах, в коррозионных, сернистых, абразивных, токсичных средах или в условиях, требующих защиты от утечек, они могут приобретать решающее значение. Клапан может иметь корпус из подходящего материала, но все равно не соответствовать требованиям конкретного применения, если седло, сальник, прокладка или крепеж не совместимы с рабочей средой, температурой и нагрузками на соединения.
Материалы корпуса и крышки шарового крана: выбор в соответствии с требованиями к рабочему давлению
В первую очередь следует выбрать материал корпуса шарового крана, поскольку именно корпус и крышка удерживают давление. Они должны соответствовать рабочему давлению, температуре, характеру рабочей среды, классу трубопровода и техническим требованиям проекта.
При обычном техническом анализе материал корпуса выбирается не только исходя из критериев “прочнее” или “дороже”. Его выбор определяется эксплуатационными требованиями.
Почему в первую очередь выбирают материал корпуса
Корпус и крышка являются деталями, удерживающими давление. Если материал корпуса не подходит для эксплуатации, замена только обшивки или сиденья не решит основную проблему, связанную с удержанием давления.
Материал корпуса влияет на:
- соответствие требованиям по давлению и температуре;
- коррозионная стойкость к технологическим средам;
- совместимость с материалом трубопровода;
- пригодность для литых, кованых или сварных конструкций;
- требования к герметичности соединения кузова и капота;
- выбор крепежа и прокладок;
- требования к проверке и техническим характеристикам.
В общепромышленном секторе обычно используются углеродистая или литая сталь. Для коррозионных сред может потребоваться нержавеющая сталь или специальные сплавы. Для некоторых систем низкого давления можно рассмотреть использование чугуна или высокопрочного чугуна, если это допускается техническими условиями проекта. Для систем высокого давления или высоких температур можно рассмотреть использование кованых или легированных материалов в зависимости от размера, класса и конструкции клапана.
При принятии решений по конструкции корпуса, особенно в тех случаях, когда на выбор материалов влияют класс давления, размеры и способ изготовления, следует сравнить Шаровые клапаны из литой и кованой стали прежде чем утвердить технические характеристики кузова / капота.
Как давление, температура и рабочая среда влияют на материал корпуса
Давление и температура определяют условия нагрузки на корпус. Рабочая среда определяет риск химической и физической несовместимости.
Материал корпуса, пригодный для использования в чистой воде, может оказаться непригодным для работы в агрессивной химической среде. Материал, приемлемый при умеренных температурах, может оказаться неподходящим при более высоких температурах. Даже если материал обладает коррозионной стойкостью, при эксплуатации в условиях высоких скоростей, образования паров, эрозии или присутствия сернистого газа может потребоваться замена отделочных элементов, прокладок или крепежа.
Если рабочая среда содержит коррозионные компоненты, представляет риск кислотного воздействия, имеет высокое содержание хлоридов, абразивные твердые частицы или особые загрязнения, необходимо повторно проверить материал корпуса до окончательного утверждения технических характеристик клапана. Если материал, определяющий предельное давление, не соответствует условиям эксплуатации, последующая замена внутренних деталей или седла, как правило, не позволяет устранить исходную проблему, связанную с выбором корпуса и крышки.
Поэтому материал корпуса следует проверять вместе со следующим:
- расчетное давление и рабочее давление;
- расчетная температура и рабочая температура;
- класс или номинальное давление;
- химия жидкостей;
- запас на коррозию или риск коррозии;
- циклическая эксплуатация или термоциклирование;
- требования к осмотру, испытаниям и стандартам.

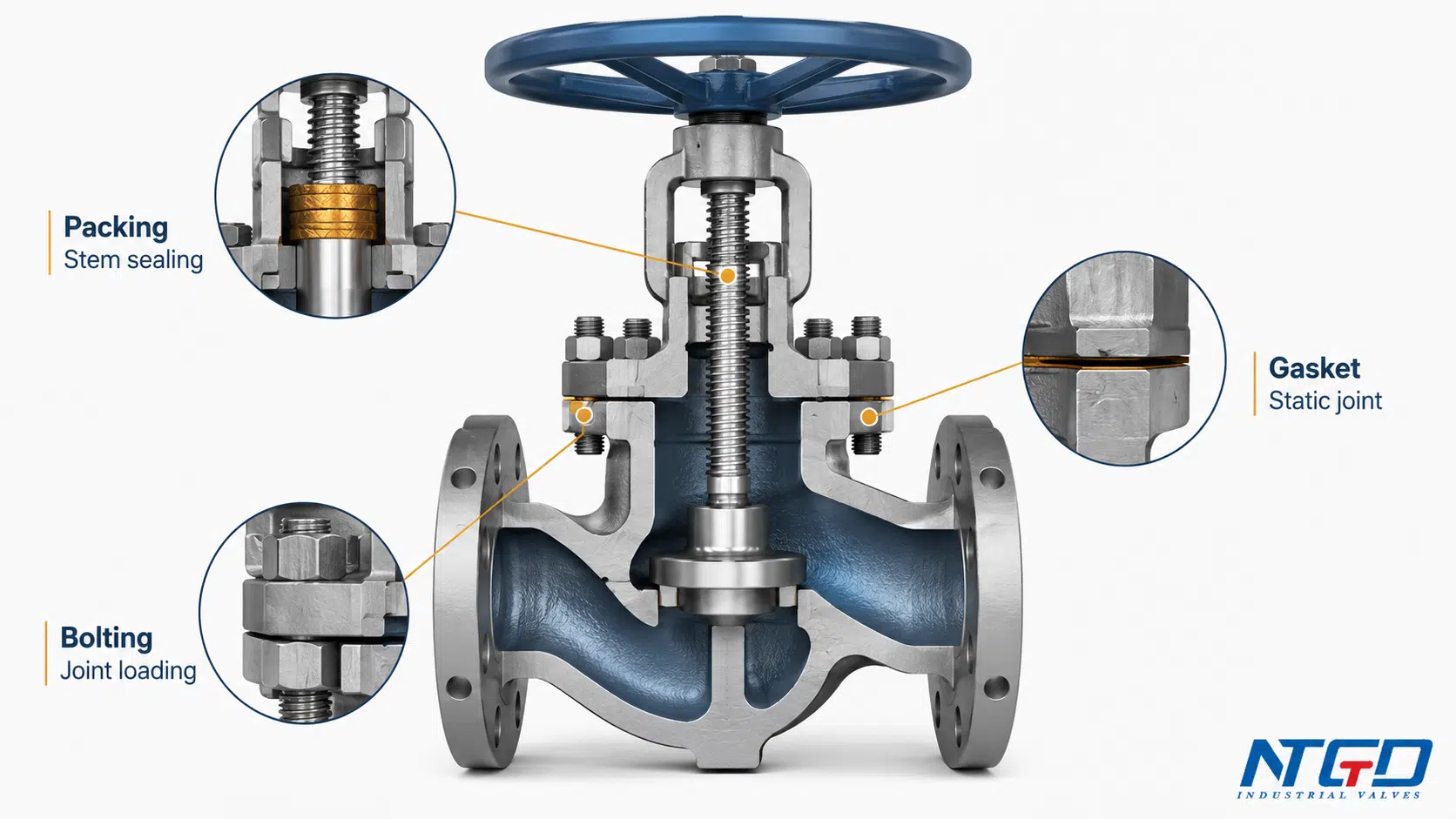

Кузов, капот, прокладки и крепеж в качестве герметичного узла
Корпус и крышка не работают изолированно друг от друга. Прокладка и крепеж помогают поддерживать герметичность. Если корпус и крышка подобраны для работы в тяжелых условиях, но прокладка или крепеж не соответствуют требованиям, в клапане все равно могут возникнуть проблемы с утечкой, ослаблением соединений, коррозией или целостностью соединений.
По этой причине выбор материала корпуса следует рассматривать как единый комплекс, определяемый условиями давления:
| Элемент границы давления | Роль отбора | Что необходимо подтвердить |
|---|---|---|
| Тело | Основной элемент, удерживающий давление | Материал, класс давления, диапазон температур, совместимость с рабочей средой |
| Капот | Крышка, удерживающая давление | Материал, идентичный или совместимый с корпусом, тип конструкции, сопряжение прокладки |
| Прокладка | Интерфейс статического уплотнения | Температура, совместимость с рабочей средой, поведение при сжатии, требования к соединению корпуса и крышки |
| Болты | Совместная нагрузка и удержание давления | Класс материала, допустимый температурный диапазон, риск коррозии, совместимость с обслуживанием кузова и капота |
| Фланцы / торцевые соединения | Интерфейс трубопровода | Стандарт, номинальная мощность, облицовка, совместимость прокладок |
Материал крепежных элементов должен соответствовать условиям эксплуатации корпуса/капота с точки зрения давления и температуры, а также коррозионной среде. Несоответствие характеристик крепежных элементов может привести к ослаблению соединения, утечке или угрозе целостности герметичных поверхностей, даже если материал самого корпуса выбран правильно.
Окончательный перечень материалов следует согласовать с учетом технического паспорта производителя, проектной документации и действующих стандартов.

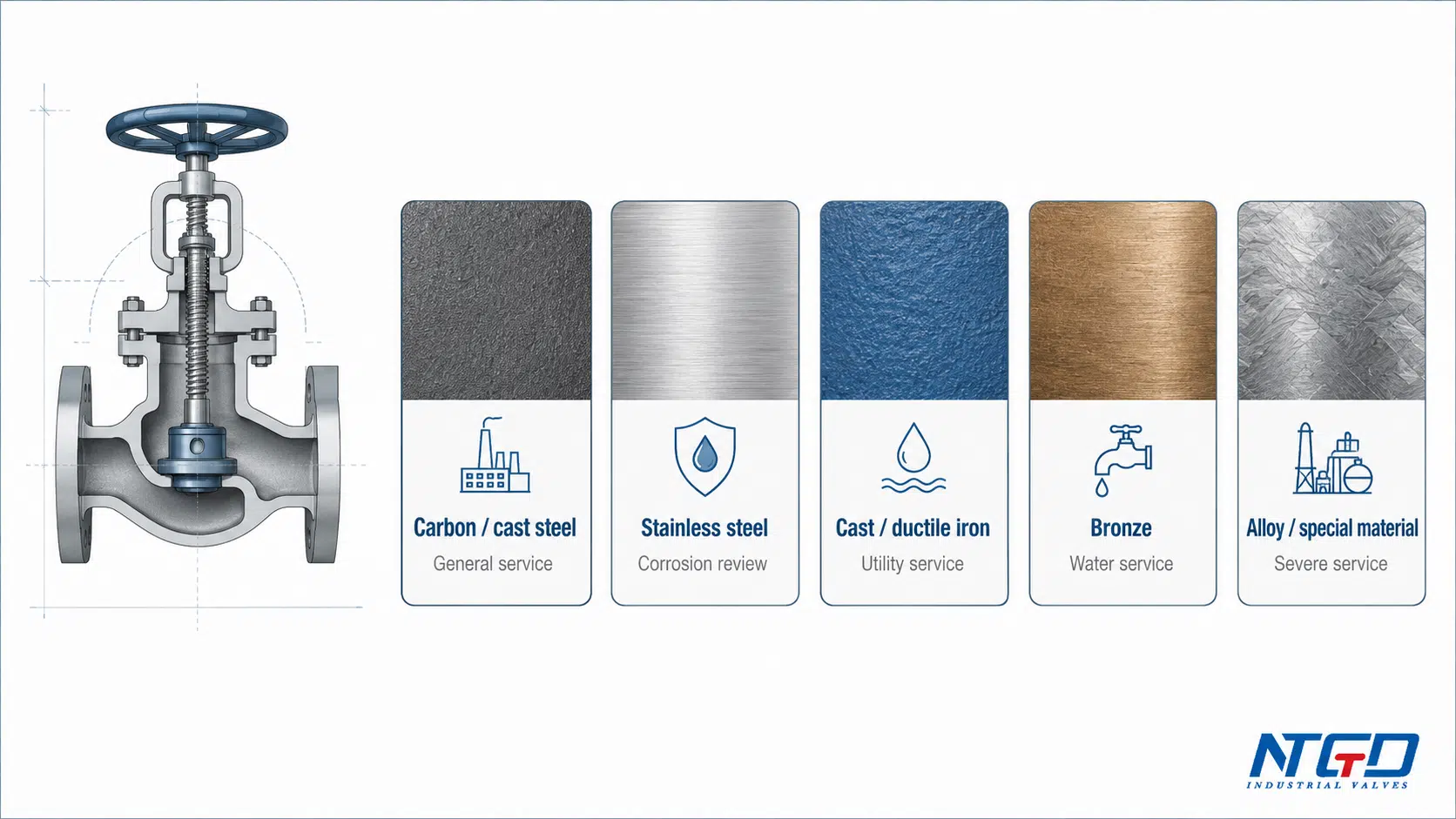

Распространенные варианты материалов для шаровых кранов
К числу наиболее распространенных материалов для изготовления шаровых кранов относятся углеродистая сталь, литая сталь, нержавеющая сталь, чугун, высокопрочный чугун, бронза, легированная сталь и специальные сплавы. Оптимальный выбор зависит от характера рабочей среды, давления, температуры, риска коррозии, требований к герметичности и технических условий проекта.
Приведенная ниже таблица представляет собой обзорный справочник, а не окончательную таблицу классификации материалов.
| Вариант материала | Общие рекомендации по обслуживанию | Главное преимущество | Осторожность при выборе | Примечание к запросу предложений |
|---|---|---|---|---|
| Углеродистая сталь / литейная сталь | Общее промышленное применение: водоснабжение, нефте-, газо- и паропроводы, а также системы, не подверженные коррозии | Хорошая общая прочность и доступность | Возможна коррозия в кислотных, кислых, с высоким содержанием хлоридов, насыщенных кислородом или иных агрессивных средах; необходимо проверить припуск на коррозию и совместимость с рабочей средой | Уточните класс давления, температуру, химический состав среды и риск коррозии |
| Нержавеющая сталь | Среда с коррозионным воздействием или чистая среда, где требуется коррозионная стойкость | Во многих условиях эксплуатации обладает более высокой коррозионной стойкостью, чем углеродистая сталь | Марка нержавеющей стали должна соответствовать концентрации химических веществ, воздействию хлоридов, температуре и риску загрязнения | Уточните сорт, химический состав среды, концентрацию и температуру |
| Чугун | Подключение к инженерным сетям низкого давления там, где это разрешено | Экономичный вариант для некоторых несложных видов обслуживания | Ограничения, связанные с классом давления, риском термического удара, условиями эксплуатации и разрешением на реализацию проекта | Уточните, допускается ли использование чугуна в соответствии с действующими проектными требованиями |
| Ковкий чугун | Коммунальные услуги или услуги среднего уровня, где это разрешено | Более высокая прочность, чем у серого чугуна | По-прежнему ограничено номинальными значениями давления и температуры, данными по коррозии и степенью тяжести эксплуатационных условий | Подтвердите номинальные параметры, среду, температуру и стандартные требования |
| Бронза / медный сплав | Вода, морская вода или специальные условия эксплуатации в среде с содержанием цветных металлов в зависимости от технических требований | Полезно в случаях, когда требуется совместимость с медными сплавами | Убедитесь в химической совместимости, оцените риск децинкования и определите температурные ограничения, если это необходимо | Уточните химический состав жидкости и предельные значения для используемых материалов |
| Легированная сталь | Высокотемпературные, высоконапорные или экстремальные условия эксплуатации | Повышенная прочность или термостойкость в зависимости от сплава | Требуется подтверждение точного сорта, термообработки и условий эксплуатации | Уточните стандарт, марку, термообработку и условия эксплуатации |
| Специальный материал / высоколегированный | Среда с высокой степенью коррозионной активности или специальные технологические процессы | Может применяться при сильной коррозии или в условиях воздействия особых сред | Более высокая стоимость и более длительные сроки поставки; выбор должен осуществляться с учетом конкретного проекта | Уточните точную марку материала, рабочую среду, температуру, давление и требования к контролю качества |

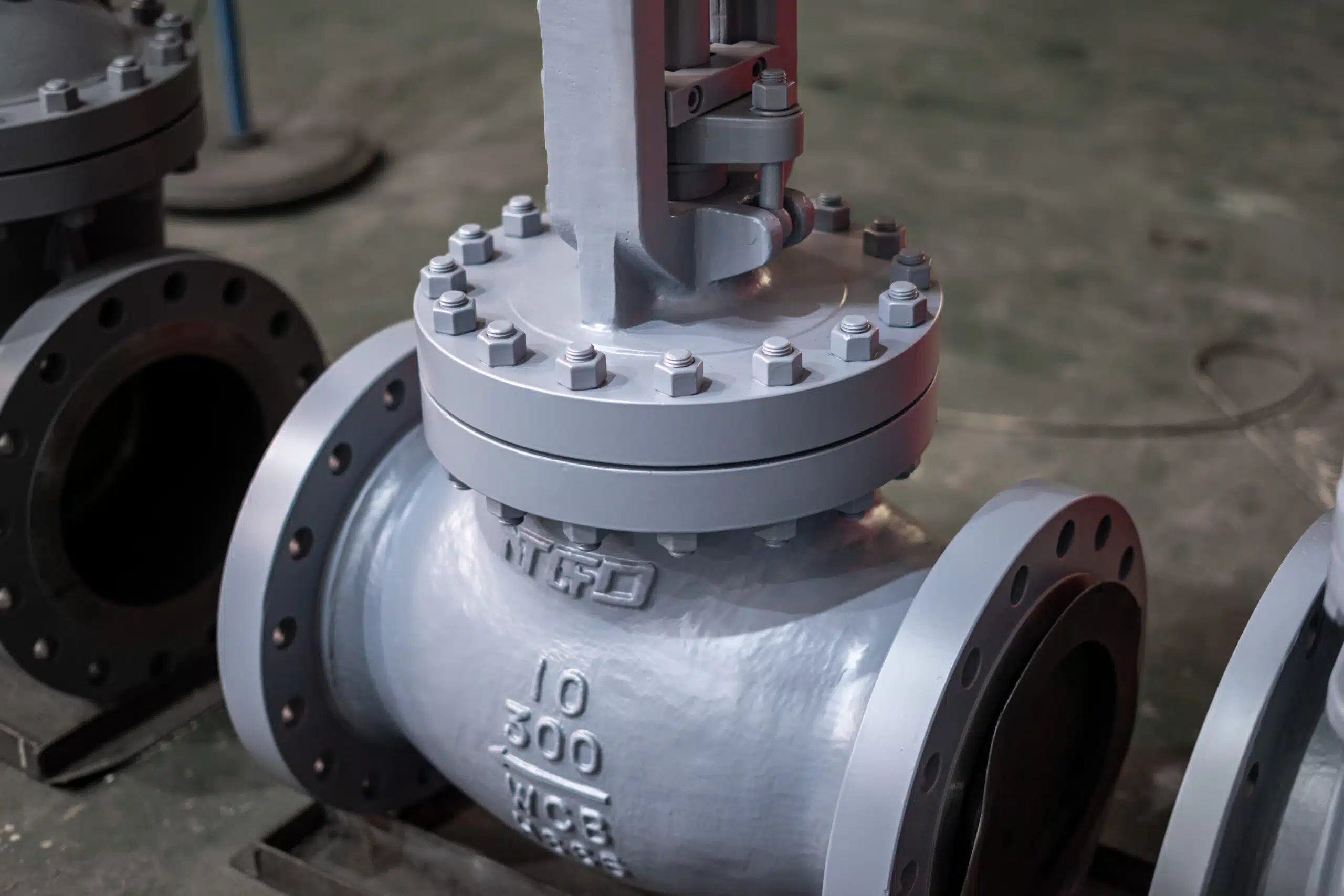

Углеродистая сталь и литая сталь
Клапаны типа «глобус» из углеродистой и литой стали часто используются в общей промышленности, где рабочая среда не обладает высокой коррозионной активностью, а условия давления и температуры соответствуют номинальным характеристикам выбранного клапана. Они широко применяются во многих системах, связанных с водой, нефтью, газом и паром.
Следует помнить, что углеродистая сталь не является универсальным материалом. Если рабочая среда содержит коррозионные химикаты, кислотные компоненты, хлориды, кислород, кислоты или другие агрессивные вещества, необходимо тщательно проверить материал корпуса и комплектацию отделки.
Для многих проектов в качестве базового материала обычно выбирают углеродистую или литую сталь, однако при эксплуатации в коррозионных, кислых, высокотемпературных средах или в условиях, требующих защиты от утечек, следует проводить полный пересмотр комплекта материалов, а не ограничиваться выбором только корпуса.

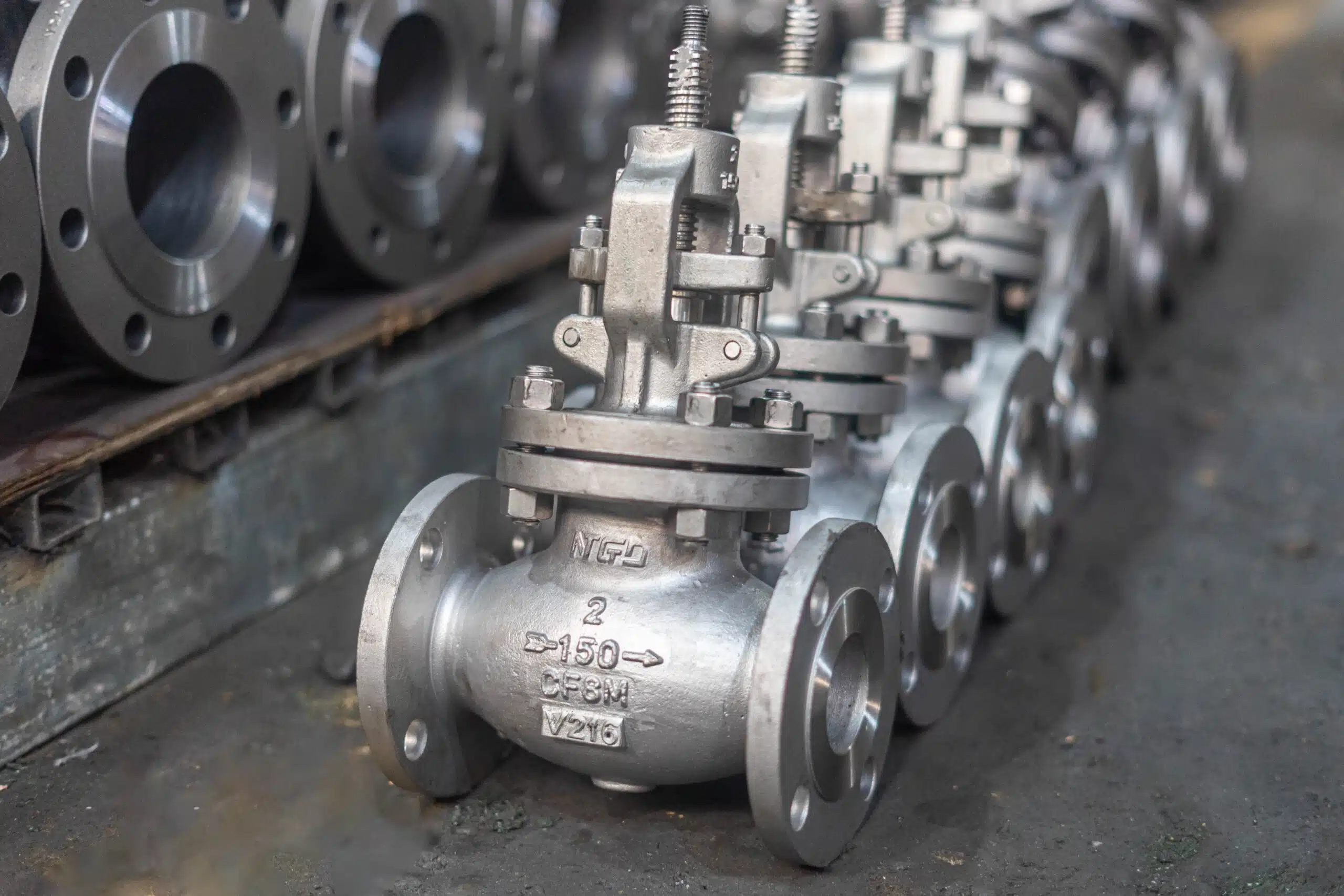

Нержавеющая сталь
Клапаны-глобусы из нержавеющей стали часто выбирают в тех случаях, когда коррозионная стойкость, чистота или совместимость материалов имеют большее значение, чем стоимость. В зависимости от марки стали и рабочей среды нержавеющая сталь может подходить для использования во многих отраслях, таких как химическая, пищевая, водоочистная промышленность, а также в условиях воздействия агрессивных сред.
Однако нержавеющая сталь не всегда является оптимальным материалом для всех шаровых кранов. Риск коррозии под воздействием хлоридов, высокие температуры, воздействие определенных химических веществ, эрозия и гальваническая совместимость могут потребовать более тщательного анализа.
При выборе марки нержавеющей стали воздействие хлоридов следует рассматривать как фактор риска при выборе марки; Британская ассоциация производителей нержавеющей стали отмечает, что ионы хлора являются одной из наиболее распространённых причин точечной коррозии нержавеющей стали, поэтому точечная коррозия, связанная с хлоридами прежде чем считать, что нержавеющая сталь — это универсальное улучшение, следует проверить.
Нержавеющую сталь следует рассматривать как вариант материала, требующий проверки марки и условий эксплуатации, а не как универсальную замену углеродистой стали.
Для проектов, связанных с коррозионно-агрессивными средами или чистыми помещениями, в которых рассматривается возможность применения нержавеющих марок стали, компания NTGD Варианты шаровых кранов из нержавеющей стали это можно проверить после того, как будут определены химический состав среды и температура.
Чугун и высокопрочный чугун
В некоторых инженерных сетях или системах низкого давления могут использоваться чугун и высокопрочный чугун. Высокопрочный чугун, как правило, обладает большей вязкостью, чем серый чугун, однако при выборе обоих материалов необходимо учитывать технические условия проекта, класс давления, температуру и эксплуатационные риски.
Для эксплуатации в тяжелых промышленных условиях, при высоких температурах, термоциклировании, использовании опасных жидкостей или под высоким давлением эти материалы могут оказаться непригодными.
Практический вопрос заключается не только в том, доступно ли чугунное или высокопрочное чугунное изделие, но и в том, допускают ли его применение проектные нормы, условия давления и температуры, а также эксплуатационные риски.
Бронза и медные сплавы
Бронза и другие медные сплавы могут применяться в определенных системах водоснабжения, морских системах, системах низкого давления или системах, связанных с цветными металлами. Пригодность этих материалов в значительной степени зависит от химического состава рабочей среды, температуры и требований конкретного проекта.
Эти материалы не следует выбирать только на том основании, что они обладают коррозионной стойкостью в определенных условиях водоснабжения. В соответствующих случаях необходимо учитывать химическую совместимость и риск децинкования.
Поэтому при выборе шаровых кранов из бронзы или медных сплавов следует в первую очередь учитывать их химическую стойкость, а не только их репутацию в плане общей коррозионной стойкости.

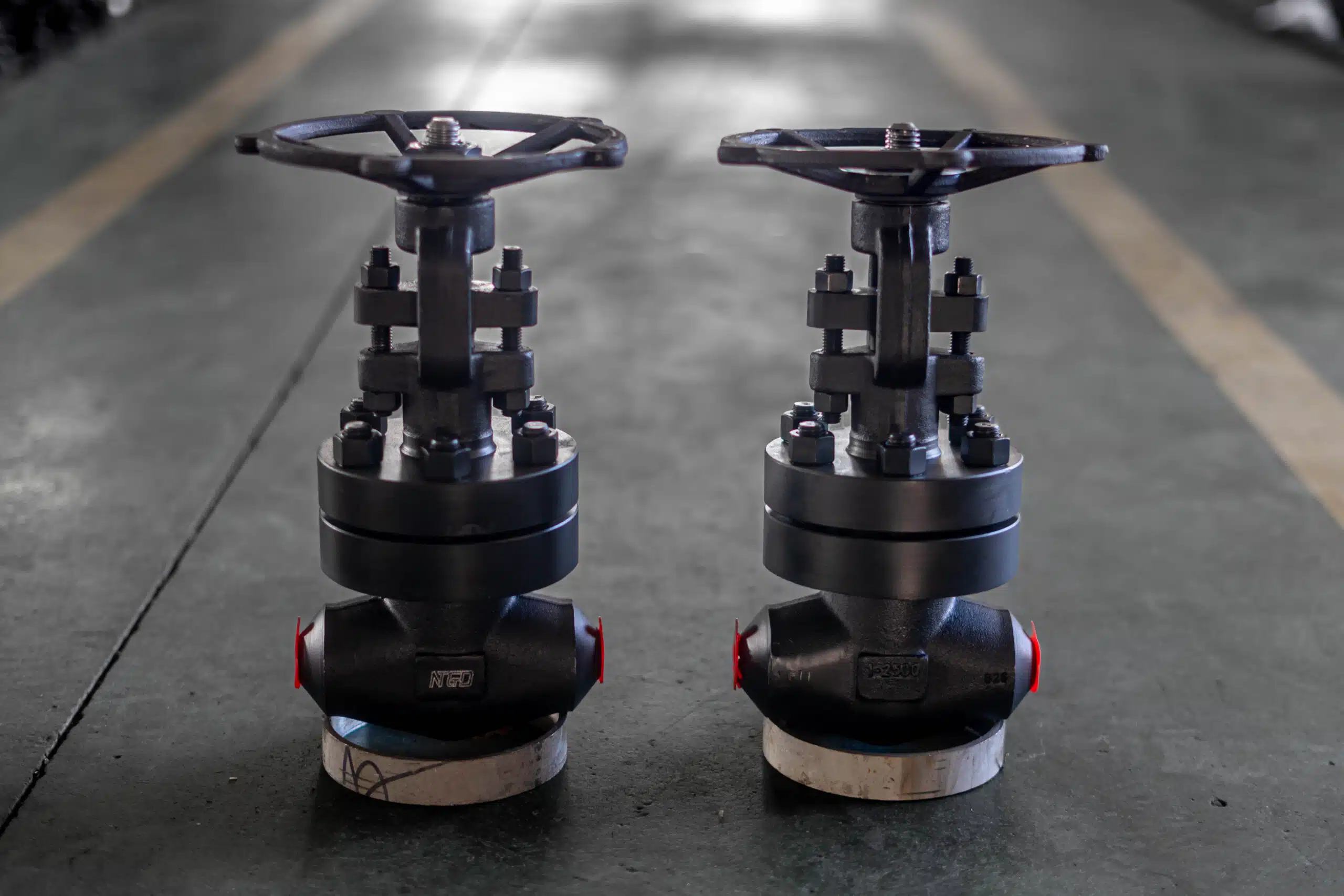

Легированная сталь и специальные материалы
В условиях высоких температур, высокого давления, коррозии, воздействия сернистых газов, эрозии или при особых технологических условиях может потребоваться применение легированной стали и специальных материалов. Эти материалы позволяют решать задачи, с которыми не справляются стандартная углеродистая сталь или нержавеющая сталь, однако они также требуют более тщательного подбора характеристик.
При запросе на поставку шаровых кранов из специальных материалов необходимо указать состав среды, температуру, давление, риск коррозии, применимый стандарт и требуемый уровень контроля.
Чем более жесткие эксплуатационные условия, тем важнее точно определить марку материала, а не использовать общие термины, такие как “сплав” или “специальный материал”.”
Материалы обшивки, диска и штока: износ, дросселирование и контакт с потоком
Материалы внутренних деталей шарового крана подбираются с учетом их контакта с потоком и зоны уплотнения. Во многих шаровых кранах к внутренним деталям относятся диск или заглушка, седло или уплотняющая поверхность, шток, а также сопутствующие внутренние направляющие или контактные поверхности.
Конструкция внутренних деталей имеет большое значение, поскольку шаровые краны часто используются для дросселирования или регулирования расхода. Когда расход ограничивается в зоне седла, внутренние детали могут подвергаться воздействию высоких скоростей, турбулентности, эрозии, риску кавитации, коррозии или многократным ударам о седло.
Какие элементы регулирования используются в шаровом клапане
Материал отделки влияет на:
- износостойкость поверхности контакта;
- коррозионная стойкость в зоне контакта с потоком;
- прочность ствола и коррозионная стойкость;
- риск задирания между движущимися или соприкасающимися поверхностями;
- стойкость к отключению после многократных циклов работы;
- работа в условиях ограничения расхода или падения давления.
Корпус шарового крана может быть изготовлен из углеродистой стали, а внутренние детали — из нержавеющей стали, с наплавкой или из другого коррозионно-стойкого материала. Такая конструкция является типичной, поскольку корпус и внутренние детали не всегда подвергаются одинаковым механическим нагрузкам и условиям потока.
Если шаровой кран используется для регулирования расхода, работает с абразивными средами, эксплуатируется при большом перепаде давления или подвергается частым циклам работы, выбор материала внутренних деталей может оказать более непосредственное влияние на срок службы крана, чем выбор материала корпуса. В таких условиях перед окончательным утверждением комплекта материалов следует тщательно проанализировать выбор внутренних деталей.
Когда может потребоваться наплавка или коррозионно-стойкая отделка
При эксплуатации в условиях значительного перепада давления, частого регулирования расхода, воздействия эрозионных сред, высоких температур, образования конденсата, риска кавитации или агрессивных сред следует рассмотреть возможность применения износостойкого или коррозионно-стойкого покрытия. Конкретные требования зависят от конструкции клапана, условий эксплуатации и ожидаемых характеристик перекрытия.
В данной статье не приводится полная таблица вариантов комплектации API или исчерпывающий перечень номеров комплектаций. Для подробного выбора дисков, сидений, рулей и комплектаций API необходимо отдельно ознакомиться с каталогом комплектаций.
При выборе дисков, седел, штоков, наплавки и комплектующих API используйте специальный Руководство по выбору внутренних узлов шаровых кранов вместо того, чтобы превращать существующий обзор материалов в таблицу комплектации.
Почему выбор отделки следует рассматривать отдельно
При выборе внутренних деталей необходимо учитывать тип диска, поверхность седла, материал штока, заднюю часть седла, наплавку, номер детали по стандарту API, риск эрозии, перепад давления и требования к герметичности. Эти факторы требуют более тщательного анализа внутренних деталей, чем может обеспечить общее руководство по материалам для шаровых кранов.
Если в условиях эксплуатации предусмотрены частые перепады расхода, высокая скорость потока, риск кавитации, эрозионные среды или особые требования к материалам внутренних деталей, выбор этих деталей следует проверять в специальном руководстве по материалам или по выбору внутренних деталей. На данной странице внутренние детали рассматриваются как составная часть комплекта материалов, чтобы их не упускали из виду на ранних этапах выбора материалов.
Материалы седла, уплотнений и прокладок: пределы закрытия, утечки и температуры
Материалы седла, уплотнений и прокладок определяют важные уплотнительные границы внутри клапана. Эти материалы, возможно, не так заметны, как литой или кованый корпус, но именно от них часто зависит, сможет ли клапан обеспечить требуемый уровень герметичности, выдержать заданную температуру и предотвратить утечки.
Материал сиденья и эффективность перекрытия
Седло представляет собой уплотняющую поверхность соприкосновения между диском или тарелкой и корпусом клапана или седловым кольцом. Материал седла влияет на герметичность, износостойкость, термостойкость, коррозионную стойкость и вероятность появления утечек в долгосрочной перспективе.
В некоторых шаровых кранах седло может быть металлическим. В других конструкциях, в зависимости от температуры, давления, рабочей среды и требований к герметичности, могут использоваться мягкие материалы седла. Мягкие седла целесообразно применять в случаях, когда требуется более высокая герметичность, а также при допустимых значениях температуры и характеристиках рабочей среды. Металлические седла часто рассматриваются для применения в условиях высоких температур, абразивных, эрозионных или тяжелых условий эксплуатации, в которых мягкие материалы могут не выдержать нагрузки.
Выбор между мягким и металлическим седлом следует тщательно обдумать, поскольку он может повлиять на герметичность, температурные ограничения и срок службы. Подробные варианты, такие как PTFE, PEEK, металлическое седло и седло с покрытием из стеллита, следует рассматривать в отдельном обзоре материалов для седел шаровых кранов, а не включать в данное общее руководство по материалам.
Для выбора между мягким и металлическим сиденьем, а также материалами PTFE, PEEK и Stellite ознакомьтесь со специальным Руководство по выбору материала седла шарового клапана прежде чем определить окончательный вариант системы отключения.
Совместимость уплотнений и прокладок
Уплотнительные кольца вокруг штока. Прокладки обеспечивают герметичность статических соединений, таких как соединение корпуса с крышкой или фланцевое соединение. Если материал уплотнительных колец или прокладок несовместим с рабочей средой или температурой, могут возникнуть утечки, даже если материалы корпуса и внутренних деталей подходят.
При выборе уплотнений и прокладок следует учитывать:
- совместимость с носителями;
- температура;
- давление;
- движение стебля;
- требование в отношении выбросов или утечек;
- требования по пожарной безопасности или специальные эксплуатационные требования (если применимо);
- является ли данная услуга токсичной, коррозионной или опасной.
Почему выбор между мягким и металлическим сиденьем следует рассматривать отдельно
При выборе седла необходимо учитывать такие факторы, как использование PTFE, PEEK, графита, металлического седла, наплавки, наплавки из стеллита, эластомерных материалов, а также класс герметичности, температуру, давление и химическую стойкость. Эти детали вполне могут стать темой отдельного разговора, посвященного материалам седла.
В данном общем руководстве по выбору материалов для шаровых кранов главное правило предельно просто: материал седла необходимо подтверждать в рамках комплексного подбора материалов, а не определять исходя исключительно из материала корпуса.

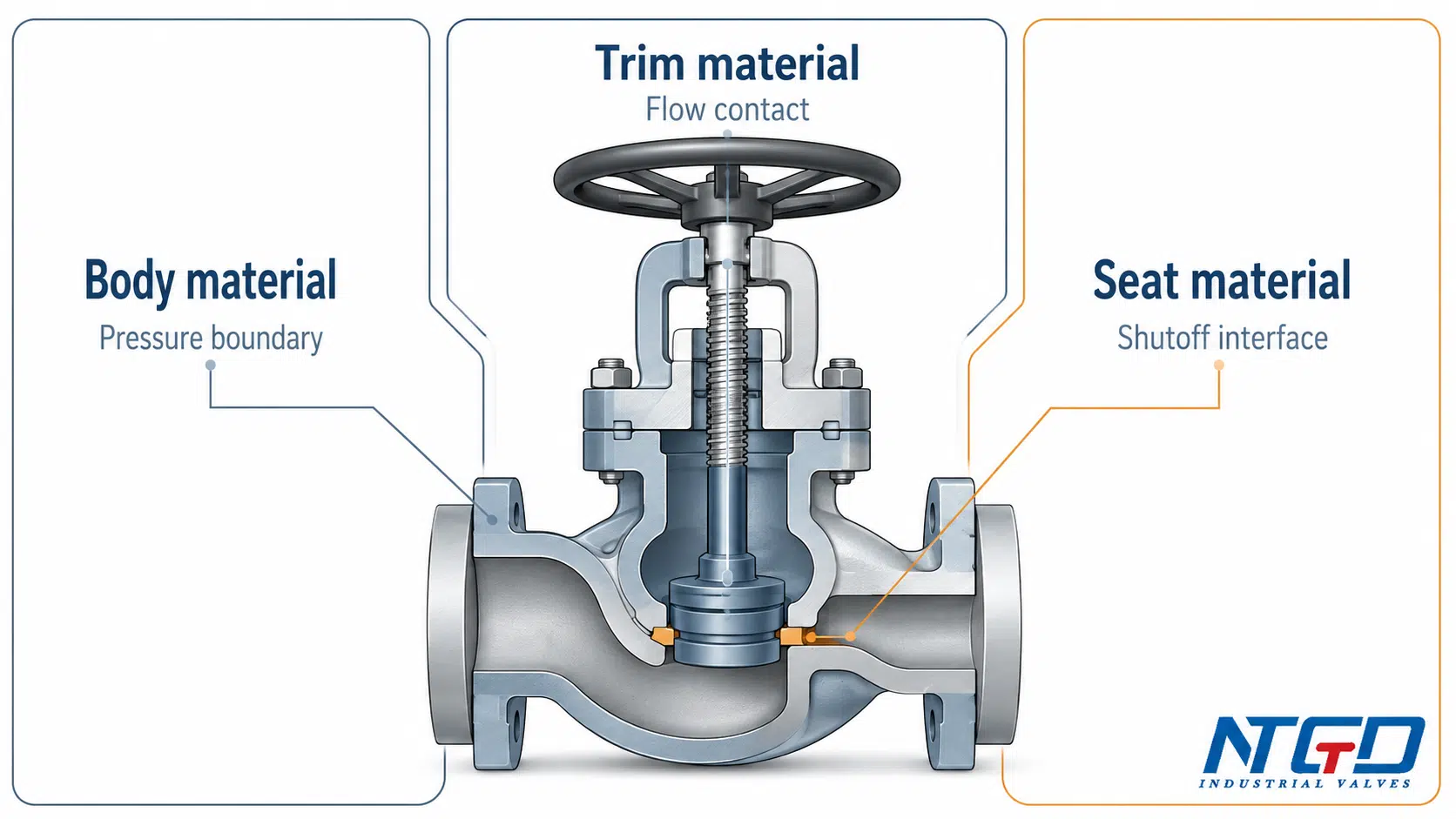

Материал кузова, отделочные материалы и материалы обивки сидений
Материалы корпуса, обшивки и сиденья выполняют разные функции. В некоторых простых системах они могут быть одинаковыми, но в технических характеристиках промышленных шаровых кранов они часто различаются.
Границы ответственности материала можно рассматривать как три основные функции: удержание давления, контакт с потоком и перекрытие/герметизация. В качественной технической спецификации эти функции четко разграничены, а не рассматриваются как единая характеристика материала.
| Площадь материала | Основные обязанности | Основная проблема при выборе | Когда следует рассматривать отдельно |
|---|---|---|---|
| Кузов / капот | Граница давления | Давление, температура, совместимость с рабочей средой, стандарт | Когда давление, температура, коррозионная стойкость или конструкция корпуса имеют решающее значение |
| Окантовка / диск / шток | Контакт и движение потока | Износ, коррозия, перекрытие, задир, эрозия | Когда клапан работает в режиме дросселирования, подвергается падению давления или пропускает абразивные среды |
| Место | Интерфейс отключения | Утечки, температура, износ, коррозия | Когда важен полный перекрытие, высокая температура или выбор между мягким и металлическим седлом |
| Упаковка | Герметизация штока | Утечки, температура, совместимость с рабочей средой | Когда важны выбросы, работа в токсичной среде или частая эксплуатация |
| Прокладка | Статическое уплотнение | Герметизация соединений, температура, химическая совместимость | Когда герметичность соединения кузова с капотом или фланца имеет решающее значение |
| Болты | Целостность соединения | Нагрузка, температура, коррозия | При высоких температурах, коррозии или применении специальных стандартов |
Разные материалы — разные обязанности
Материал корпуса выбирается в основном с учетом требований к герметичности. Материал обшивки подбирается для внутренних рабочих поверхностей. Материал седла подбирается с учетом требований к уплотняющему и запорному контакту. Материалы уплотнений и прокладок подбираются с целью обеспечения герметичности.
Эти материалы следует рассматривать в совокупности, однако их не следует рассматривать как идентичные решения.
Почему эти материалы не всегда совпадают
В одном клапане корпус может быть изготовлен из углеродистой стали, внутренние детали — из нержавеющей стали, а сальник или прокладка — из графита. В другом клапане корпус может быть изготовлен из нержавеющей стали, но из-за износа при дросселировании потребуются внутренние детали с твердым покрытием. В третьем клапане может потребоваться специальный материал седла, поскольку требования к герметичности или температурные условия более жесткие, чем это следует из назначения самого корпуса.

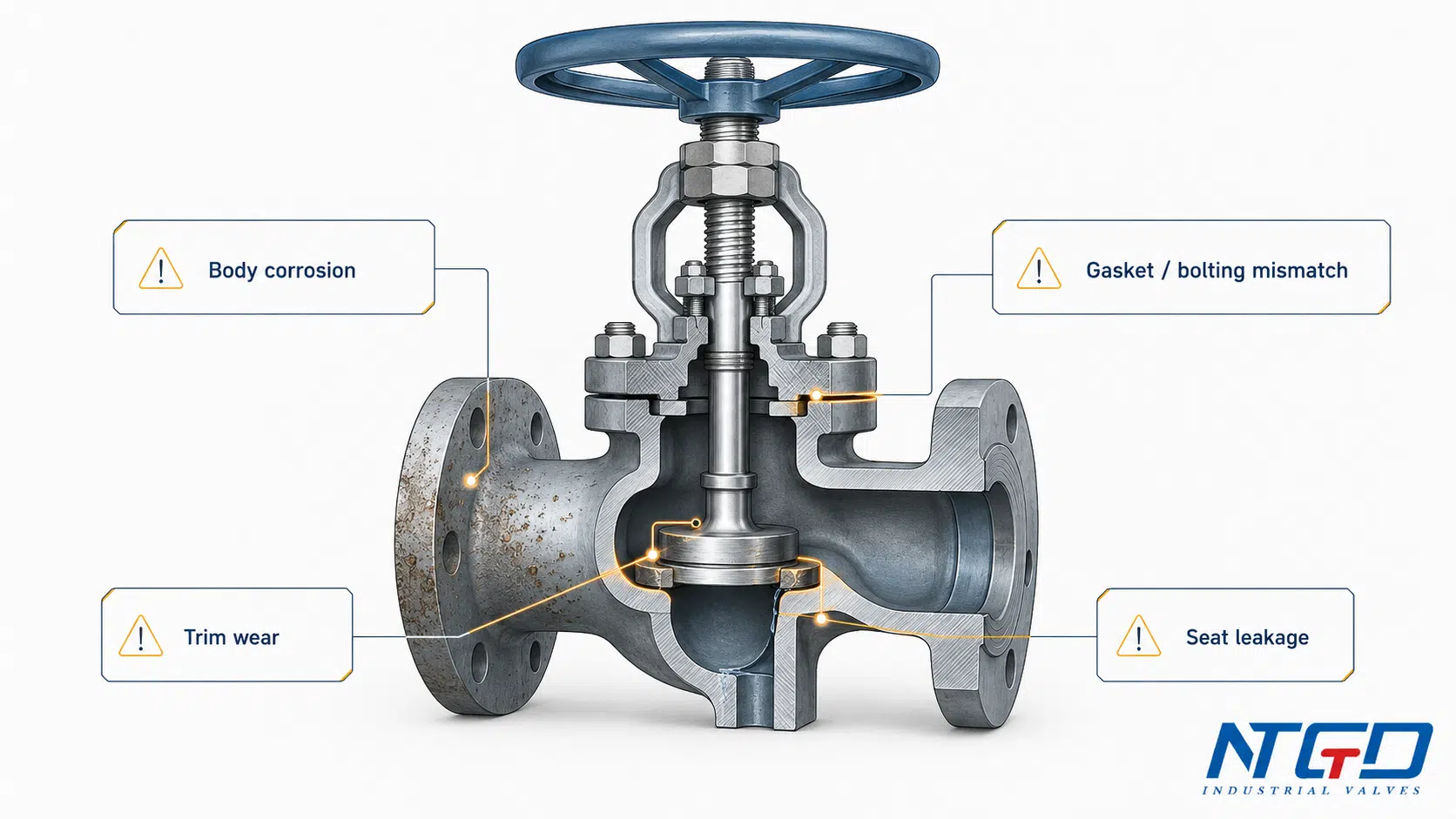

Несоответствие материалов корпуса, обшивки, сальника или уплотнений может привести к преждевременной утечке, ускоренному износу обшивки, необходимости повторного технического обслуживания или незапланированным простоям. Выбор подходящего комплекта зависит от реальных условий эксплуатации, а не только от названия клапана.
Сопоставление эксплуатационных условий для выбора материала шарового крана
Выбор материала для шарового крана должен зависеть от условий эксплуатации. Материал, который хорошо себя зарекомендовал в одних условиях, может быстро выйти из строя в других.
| Состояние обслуживания | Основной риск | Площадь материала для подтверждения | Типичное направление волокон | Внимание |
|---|---|---|---|---|
| Чистая вода, нефть или коммунальные услуги | Общая защита от давления и базовая защита от коррозии | Кузов, капот, сиденье, комплектующие | Углеродистая сталь, литая сталь, высокопрочное чугун или нержавеющая сталь в зависимости от технических требований | Проверяйте качество воды, содержание кислорода, температуру и циклические изменения давления, а не полагайтесь на то, что эксплуатация инженерных сетей всегда сопряжена с низким риском |
| Работа в условиях воздействия пара и высоких температур | Температура, окисление, расслабление прокладки, износ седла | Кузов, капот, отделка, сиденье, уплотнение, прокладка, крепеж | Углеродистая сталь, легированная сталь, нержавеющая сталь или указанные высокотемпературные материалы | Пригодность изделия может зависеть от характеристик уплотнений, прокладок, седел и крепежных элементов, а также от номинальных значений давления и температуры корпуса |
| Коррозионные среды | Химическая коррозия, точечная коррозия, коррозия под напряжением | Кузов, отделка, сиденье, прокладка, крепление | Нержавеющая сталь, сплавы или специальные материалы в зависимости от рабочей среды | Проверить концентрацию среды, температуру, наличие загрязнений, хлоридов, кислот или других агрессивных компонентов |
| Абразивная или эрозионная нагрузка | Износ обшивки, повреждение седла, эрозия проходного канала | Окантовка, сиденье, диск, площадь обтекания корпуса | Можно рассмотреть возможность применения закаленных накладок, наплавки или износостойких материалов | Проанализируйте твердые частицы, скорость потока, перепад давления, а также то, подвергается ли площадь седла сильному износу |
| Регулирование расхода / управление потоком | Высокая скорость, турбулентность, перепад давления, износ обшивки | Окантовка, сиденье, шток, направляющие поверхности | Может потребоваться износостойкая или с твердым покрытием облицовка | Не стоит выбирать только по материалу корпуса; решающую роль в окончательном выборе могут сыграть отделка и срок службы сиденья |
| Сервис, чувствительный к утечкам | Негерметичность штока, негерметичность соединения корпуса и крышки, негерметичность седла | Сиденье, уплотнение, прокладка, конструкция крышки | Подходящие материалы для сидений, уплотнений и прокладок | Уточните требования к герметичности, риски при эксплуатации, схему укладки уплотнений и совместимость прокладок |
Водоснабжение, газоснабжение и коммунальные услуги
При выборе материалов для систем водоснабжения, нефтепроводов или инженерных сетей решение может быть относительно простым. В зависимости от давления, температуры и проектных требований можно рассмотреть такие материалы, как углеродистая сталь, литая сталь, высокопрочное чугунное изделие, чугун или нержавеющая сталь.
Даже при эксплуатации в инженерных сетях необходимо проверять комплект материалов. Качество воды, содержание кислорода, температура, циклические перепады давления и условия установки могут повлиять на коррозионную стойкость и герметичность.
Работа в условиях воздействия пара и высоких температур
При эксплуатации в условиях воздействия пара и высоких температур необходимо тщательно проверять материалы корпуса, арматуры, седла, уплотнений, прокладок и крепежа. Температура может влиять на прочность, герметичность и совместимость материалов.
При выборе материала для парового шарового крана правильный выбор зависит от давления и температуры пара, класса крана, требований к герметичности и применимых стандартов. Не следует ограничиваться одним названием материала, не ознакомившись с техническим паспортом.
Во многих условиях эксплуатации при высоких температурах поведение уплотнений и прокладок может стать столь же важным фактором, как и материал корпуса, поскольку уплотнительные материалы могут подвергаться релаксации, окислению или терять совместимость еще до того, как единственной проблемой станет сама герметичная оболочка.
Когда условия давления и температуры приводят к тому, что проект переходит в режим экстремальной эксплуатации, NTGD шаровой клапан высокого давления На этой странице можно просматривать информацию об отдельных продуктах после определения комплекта материалов.
Коррозионные среды
При работе с коррозионными средами недостаточно просто предположить, что подойдет нержавеющая сталь. Важны такие факторы, как конкретное химическое вещество, его концентрация, температура, наличие примесей, содержание кислорода и условия потока.
При эксплуатации в коррозионной среде может потребоваться проверка корпуса, обшивки, седла, прокладки и крепежа. Если будет модернизирован только корпус, а обшивка или прокладка останутся несовместимыми, клапан все равно может выйти из строя.
В случае коррозионных сред анализ материалов следует начинать с полного химического состава среды, а затем сверять каждую зону контакта и уплотнения с этими эксплуатационными данными.
Абразивная или эрозионная нагрузка
Абразивные или эрозионные условия эксплуатации могут привести к более быстрому износу рабочих элементов и седла, чем корпуса. При использовании шаровых кранов в качестве дроссельных клапанов область седла и рабочие элементы могут подвергаться воздействию потока с высокой скоростью. Наличие твердых частиц, шлама, паров или значительный перепад давления могут ускорить износ.
В таких услугах отделочные материалы и обивка сидений зачастую играют более важную роль, чем простое обновление материалов кузова.
Само по себе усовершенствование корпуса может повысить совместимость с границей давления, но это не обязательно защитит посадочную поверхность или область диска от эрозии.
Регулирование расхода и управление потоком
Поворотные клапаны часто выбирают из-за того, что они обеспечивают более точное регулирование расхода, чем многие типы запорных клапанов. Однако регулирование расхода приводит к ограничению потока, снижению скорости и возникновению турбулентности вблизи внутренних деталей.
При выборе материалов для дроссельных клапанов необходимо учитывать перепад давления, частоту работы, предполагаемый диапазон регулирования, износ рабочих элементов и долговечность седел. Материал корпуса, подходящий для удержания давления, может оказаться недостаточным для обеспечения длительного срока службы рабочих элементов.
Если дросселирование происходит часто или в значительной степени, материал обшивки, поверхность седла и направляющие поверхности следует рассматривать как основные критерии выбора, а не как второстепенные детали.
Услуга, учитывающая утечки или выбросы
При работе с токсичными, опасными, летучими или чувствительными к выбросам средами решающее значение приобретают материалы уплотнений, прокладок и седел. Клапан может иметь надлежащий номинальный давление, но все равно оказаться непригодным, если не обеспечено надежное уплотнение штока, корпуса и крышки или седла.
При оказании данных услуг необходимо проанализировать комплект материалов в совокупности с конструкцией клапана, расположением уплотнений, типом крышки и требованиями к техническому осмотру.
При выборе следует учитывать не только способность клапана выдерживать давление, но и способность всей уплотнительной системы предотвращать утечки в предполагаемых условиях эксплуатации.
Что может пойти не так, если выбрать неподходящий комплект материалов?
Неправильный выбор материалов для шаровых кранов может привести не только к их преждевременной замене. Это может вызвать утечки, коррозию, повреждение внутренних деталей, риск превышения допустимого давления, неполное перекрытие или нестабильную работу. В сложных условиях эксплуатации несоответствующий набор материалов может также увеличить частоту технического обслуживания и риск простоев.
| Неверный выбор | Возможные последствия | Зона бедствия | Проверка мер безопасности |
|---|---|---|---|
| Материал корпуса несовместим с носителем | Коррозия, потери толщины стенок, риск, связанный с давлением | Кузов / капот | Подтвердить полный химический состав среды, концентрацию, наличие примесей, температуру и коэффициент коррозии |
| Материал корпуса не подходит для данной температуры | Потеря прочности, термическое растрескивание, повреждения, связанные с ползучестью, или проблемы с прокладками/креплениями | Кузов / капот / крепление | Убедитесь в соответствии как проектных, так и эксплуатационных значений давления и температуры |
| Материал обшивки слишком мягкий для регулирования | Износ сидений, повреждение дисков, неустойчивое управление | Обивка / сиденье | Проанализируйте перепад давления, степень дросселирования, скорость потока и частоту работы |
| Материал сиденья не подходит для использования при данной температуре | Утечка, деформация или повреждение седла | Место | Уточните ограничения по материалам сидений, требования к отключению и степень нагрузки на систему |
| Упаковка не совместима с носителями | Негерметичность стебля | Упаковка / область штока | Уточните требования к упаковочным материалам, совместимости носителей, температурному режиму и выбросам |
| Прокладка непригодна для использования | Утечка в месте соединения корпуса с крышкой или фланцем | Прокладка | Уточните тип прокладки, рабочую среду, температуру и характеристики сжатия |
| Крепление не подходит для использования в условиях высоких температур или коррозии | Риск нарушения целостности соединения | Болты | Уточните тип крепежа, допустимый диапазон температур и степень коррозионной активности окружающей среды |
| Набор материалов, выбранный исключительно по материалу корпуса | Неисправность скрытой отделки, сиденья или уплотнения | Цельный клапан | Учитывайте все материалы, из которых изготовлено изделие, а не только марку стали корпуса |
Риск коррозии, растрескивания и нарушения герметичности
Если материал корпуса или крышки не подходит для рабочей среды, коррозия может привести к уменьшению толщины стенок или повреждению критически важных участков. Если материал не подходит для данной температуры или циклов нагрева-охлаждения, могут возникнуть тепловые повреждения или проблемы с соединениями. Эти риски влияют на герметичность корпуса и должны быть учтены перед размещением заказа.
Утечка в сиденье, износ обшивки и нестабильная работа дроссельной заслонки
Если материалы обшивки или седла не соответствуют условиям потока, клапан может давать утечку, быстро изнашиваться или терять стабильность регулирования. Это особенно важно при дросселировании, работе с абразивными средами или при высоком перепаде давления.
Несоответствие уплотнений, прокладок и крепежных элементов
При выборе материалов на ранних этапах иногда упускают из виду уплотнения, прокладки и крепеж. Это может привести к утечкам или нарушению герметичности соединений даже при правильном подборе материалов корпуса и обшивки. При эксплуатации в тяжелых условиях эти элементы должны быть включены в запрос предложений и анализ технических характеристик.
Примечания к спецификациям материалов и стандартам
Спецификация материалов должна быть достаточно четкой для проведения технической экспертизы, а также для подтверждения закупа и производства. Во многих технических паспортах арматуры эти данные могут быть указаны как «материал изготовления», «материал корпуса», «материал крышки», «материал внутренних деталей», «материал седла», «материал сальника», «материал прокладки» и «материал крепежных болтов».
Материал изготовления в формулировках запроса предложений и технического паспорта
В четком запросе предложений не следует просто указывать “шаровой кран из нержавеющей стали” или “шаровой кран из углеродистой стали” без указания деталей эксплуатации. В нем должны быть указаны требуемые характеристики материалов либо должна содержаться просьба к производителю крана порекомендовать комплект материалов с учетом условий эксплуатации.
Полезная информация для запроса предложений включает:
- размер клапана и класс давления;
- средства массовой информации;
- рабочее и расчетное давление;
- рабочая и расчетная температура;
- требования к материалам кузова и капота (если известны);
- материал отделки или требования к отделке;
- материал сиденья или требования к отсечке;
- требования к упаковке и прокладкам;
- требование к креплению;
- применимый стандарт;
- коррозия, работа в среде с высоким содержанием серы, в кислородной среде, в хлорной среде или в других особых условиях.

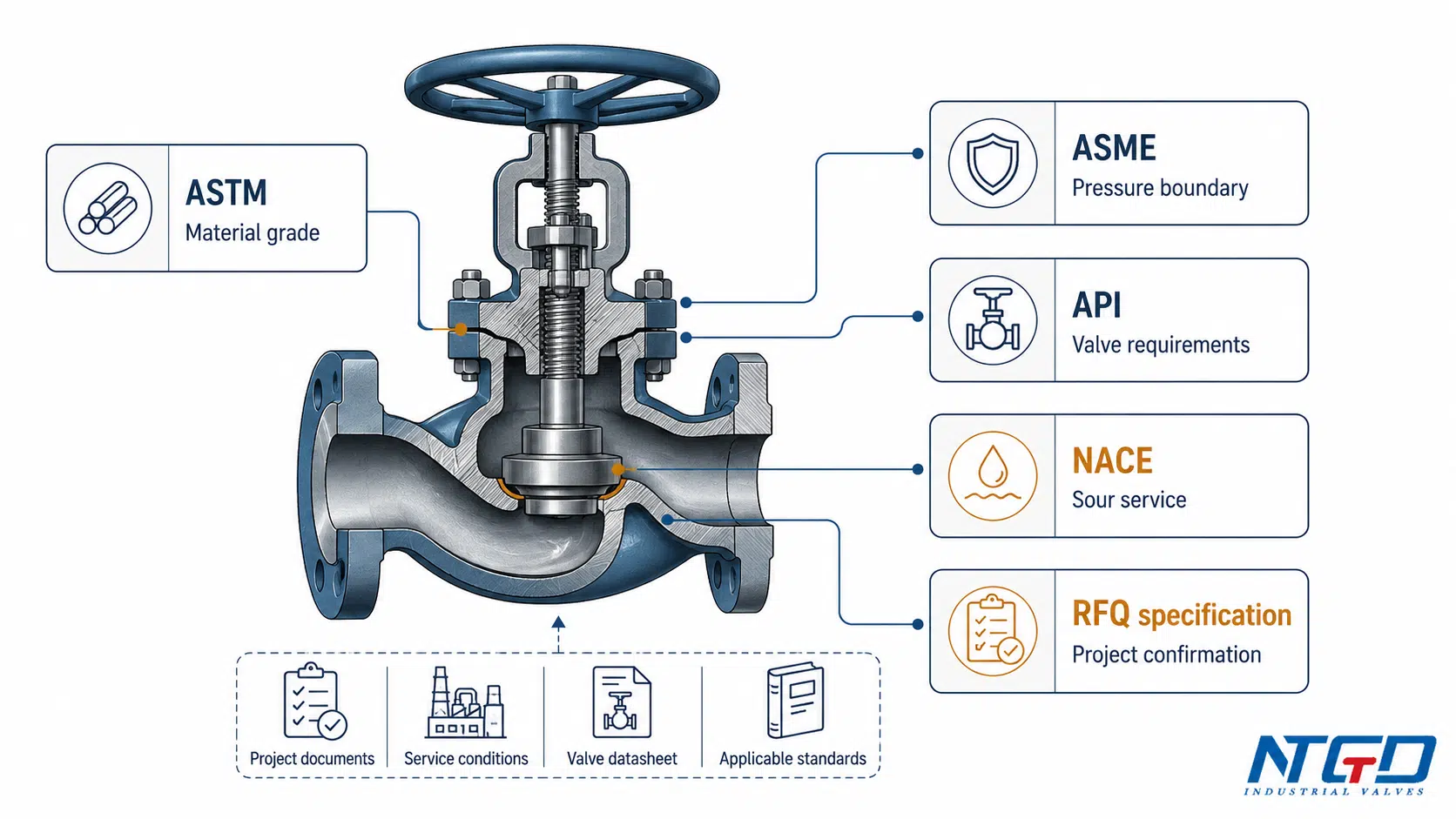

ASTM, ASME, API и NACE в качестве эталонных стандартов
Материалы для промышленных шаровых кранов могут указываться со ссылкой на стандарты на материалы, номинальные значения давления и температуры, требования к испытаниям или специальные эксплуатационные требования. В качестве общих ссылок на технические условия могут использоваться марки материалов по ASTM, требования ASME к корпусам, требования API к арматуре, а также требования NACE или требования к эксплуатации в средах с высоким содержанием серы, если это применимо.
Что касается языка описания границ давления и спецификаций, ASME B16.34 является подходящим справочным материалом, поскольку в нём освещаются номинальные значения давления и температуры, материалы, испытания и маркировка арматуры с фланцевыми, резьбовыми и приварными соединениями.
В данной статье не дается толкование конкретных положений. Точные стандарты, марки материалов и требования к приемке следует сверять с проектной документацией, техническим паспортом клапана и действующими нормами.
Почему окончательное подтверждение материала должно соответствовать условиям эксплуатации объекта
При выборе материала никогда не следует полагаться исключительно на типовые таблицы. Таблицы могут помочь на начальном этапе сравнения, но для окончательного подтверждения необходимы реальные эксплуатационные данные.
Готовый комплект материалов необходимо проверить на соответствие следующим требованиям:
- фактические показатели, включая концентрацию и содержание загрязняющих веществ;
- расчетное давление и температура;
- риск коррозии и эрозии;
- падение давления и степень дросселирования;
- требуемые характеристики по герметичности или утечке;
- требования к стандартам проекта и проверкам;
- технические характеристики производителя и сведения о конструкции.
Перед окончательной закупкой необходимо сверить конкретные типовые условия, марки материалов и требования к приемке с официальной проектной документацией и соответствующими отраслевыми источниками.
Контрольный список для запроса предложений: информация о материалах, которую необходимо уточнить перед размещением заказа
Перед заказом шарового крана покупателю следует подготовить достаточно информации для анализа технических характеристик. Чем полнее данные о применении, тем точнее можно определить корпус, внутренние детали, седло и уплотнительный комплект.
| Пункт RFQ | Что необходимо предоставить | Почему это важно |
|---|---|---|
| СМИ | Название жидкости, концентрация, примеси, твердые частицы, газовая или жидкая фаза | Определяет степень коррозии, эрозии и совместимость |
| Давление | Рабочее давление, расчетное давление, класс давления | Влияет на выбор кузова, капота, крепежа и прокладок |
| Температура | Рабочая и расчетная температура | Влияет на кузов, отделку, сиденья, уплотнения и прокладки |
| Размер клапана и тип соединения | NPS / DN, фланцевое или другое соединение | Влияет на конфигурацию изделия и границу давления |
| Материал кузова / капота | Требуемый материал или открыт для предложений | Основной материал предельной оболочки |
| Материал отделки | Необходимый вариант комплектации или техническое состояние для предоставления рекомендации | Влияет на износ, дросселирование и контакт с потоком |
| Материал сиденья | Требования к отключению и совместимость с температурой / средой | Влияет на герметичность и долговечность |
| Материал упаковки | Стандартные или специальные требования к упаковке | Влияет на утечку из ствола и риск выбросов |
| Материал прокладки | Необходимые данные о прокладках или техническом обслуживании | Влияет на герметичность |
| Крепежные материалы | Требуемый класс прочности болтов или условия эксплуатации | Влияет на целостность суставов |
| Регулирование нагрузки | Режим «вкл./выкл.», регулирующий режим, частая работа, перепад давления | Влияет на выбор отделки и сидений |
| Специальный сервис | Среды с высокой кислотностью, кислородные среды, хлорсодержащие среды, токсичные среды, опасные среды | Может потребоваться использование специальных материалов и проведение проверки |
| Стандарты / контроль качества | Применимый стандарт, требования к испытаниям, документация | Подтверждает соответствие требованиям и приемку проекта |
Технические и эксплуатационные данные
Наиболее важной информацией являются фактические условия эксплуатации. Перед окончательным утверждением материала необходимо указать среду, давление и температуру. Если в процессе эксплуатации будут присутствовать коррозионные химические вещества, пар, сернистый газ, кислород, абразивные твердые частицы или наблюдаться значительный перепад давления, об этом следует четко указать.
Данные о кузове, отделке, сиденьях и уплотнительных материалах
Если для проекта уже разработана спецификация материалов, в запросе предложений должны быть указаны требуемые материалы для корпуса, крышки, отделки, сидений, уплотнений, прокладок и крепежа. Если материалы не определены, заказчик должен предоставить эксплуатационные данные и запросить рекомендуемый набор материалов.
Стандарты, требования к инспекциям и специальные требования к обслуживанию
Если проект предполагает применение определенных стандартов, наличия инспекционных документов, соответствие требованиям NACE, пожаробезопасную конструкцию, уплотнения с низким уровнем выбросов или проведение специальных испытаний, эти требования следует указать на раннем этапе. Их добавление после составления коммерческого предложения может повлечь за собой изменение материала изготовления арматуры, стоимости, сроков изготовления и объема документации.
При эксплуатации в условиях коррозионно-кислотной среды или при работе с нефтью и газом, содержащими сероводород, выбор материалов следует проверять на соответствие проектным стандартам и рекомендациям по эксплуатации в коррозионно-кислотной среде, таким как MR0175 / Руководство по материалам для работы в условиях воздействия сернистых газов в соответствии с ISO 15156, а не исходить из того, что подойдет обычная конструкция из углеродистой или нержавеющей стали.
Часто задаваемые вопросы о материалах, из которых изготавливаются шаровые краны
Из какого материала изготовлен шаровой кран?
В реальных проектах шаровой кран редко рассматривается как изделие, изготовленное из одного материала. Обычно он указывается в спецификации как набор материалов. Корпус и крышка могут быть изготовлены из углеродистой стали, литой стали, нержавеющей стали, чугуна, высокопрочного чугуна, бронзы, легированной стали или специального сплава, в то время как внутренние детали, седло, сальник, прокладка и крепеж могут быть изготовлены из различных материалов, поскольку выполняют разные функции.
Из какого материала изготавливается корпус шарового крана?
К числу распространенных материалов для изготовления корпуса шарового крана относятся углеродистая сталь, литая сталь, нержавеющая сталь, чугун, высокопрочный чугун, бронза и легированная сталь. Выбор подходящего материала для корпуса шарового крана зависит от давления, температуры, совместимости с рабочей средой, риска коррозии и технических требований проекта.
Из какого материала изготовлен шаровой кран?
Под «материалом изготовления шарового крана» понимается набор материалов, из которых изготовлен кран, включая корпус, крышку, внутренние детали, седло, сальник, прокладки, крепеж, а также, в некоторых случаях, другие детали, находящиеся под давлением или контактирующие с потоком. В запросах предложений или технических паспортах это следует четко уточнять перед размещением заказа, чтобы кран не выбирался исключительно по материалу корпуса.
В чём заключается разница между материалом корпуса и материалом отделки?
Материал корпуса выбирается в основном с учетом требований к герметичности и совместимости с рабочей средой. Материал внутренних деталей выбирается с учетом факторов, таких как контакт с рабочей средой, износ, коррозия, а также эффективность регулирования расхода и герметичности. Материалы корпуса и внутренних деталей могут различаться, поскольку они подвергаются воздействию разных условий эксплуатации внутри клапана.
Должен ли материал седла шарового крана соответствовать материалу корпуса?
Не всегда. Материал седла должен соответствовать требованиям к герметичности, температуре, среде и условиям износа. Он может отличаться от материала корпуса. Например, в зависимости от условий эксплуатации клапан может иметь корпус из углеродистой стали с седлами из нержавеющей стали или с твердосплавным покрытием. Подробный выбор материалов для мягких и металлических седел, а также для покрытия седел должен рассматриваться в отдельном обзоре материалов для седел шаровых кранов.
Какой материал используется для изготовления шаровых кранов, предназначенных для пара?
Материал корпуса парового шарового крана зависит от давления и температуры пара, а также от требований проекта. В зависимости от условий эксплуатации могут использоваться углеродистая сталь, легированная сталь или нержавеющая сталь. Также необходимо проверить соответствие внутренних деталей, седла, сальников, прокладок и крепежных элементов температуре и давлению пара.
Какой материал используется для коррозионных сред?
При работе с коррозионно-активными средами может потребоваться использование нержавеющей стали, легированных материалов или специальных материалов, в зависимости от состава вещества, его концентрации, температуры и присутствующих примесей. Одного только материала корпуса недостаточно; необходимо также проверить совместимость фланцев, седел, прокладок, уплотнений и крепежа.
Что означает аббревиатура WCB при обозначении материала корпуса шарового крана?
WCB — это широко распространенный материал из литой углеродистой стали, используемый в корпусах многих промышленных арматурных узлов. Его пригодность для использования в клапанах проходного типа зависит от давления, температуры, рабочей среды и требований конкретного проекта. Не следует считать материал WCB пригодным для работы в условиях коррозии, при использовании сернистых или высокотемпературных сред без предварительной проверки на соответствие фактическим условиям эксплуатации и проектным требованиям.
Если в техническом задании проекта указаны аббревиатуры WCB, WCA или WCC, проверьте Технические условия на литье из углеродистой стали по стандарту ASTM A216/A216M поскольку эти классы определены для клапанов, фланцев, фитингов и других деталей, находящихся под давлением.
Всегда ли нержавеющая сталь лучше углеродистой стали для шаровых кранов?
Нет. Нержавеющая сталь может обеспечить лучшую коррозионную стойкость во многих условиях эксплуатации, но это не означает, что она автоматически подходит для всех шаровых кранов. Углеродистая сталь может оказаться подходящим и экономичным выбором для многих общепромышленных применений. Правильный выбор зависит от рабочей среды, давления, температуры, риска коррозии и требований проекта.
Заключение
Материалы, из которых изготовлены шаровые краны, следует рассматривать как единый комплекс. Корпус и крышка определяют границы давления, однако внутренние детали, диск, шток, седло, сальник, прокладки и крепеж могут влиять на износостойкость, герметичность, контроль утечек и совместимость с эксплуатируемыми средами.
Для предварительного выбора следует начать с определения рабочей среды, давления и температуры. Затем необходимо выбрать материал корпуса, рабочей части, седла и уплотнительных элементов с учетом требований к коррозионной стойкости, эрозионной стойкости, регулирующим и запорным функциям. При окончательном заказе необходимо проверить соответствие материалов конструкции проектной спецификации, применимым стандартам и техническому паспорту производителя.
Правильный подбор материалов для шарового крана не сводится к простому вопросу: “Из чего изготовлен корпус крана?”. Необходимо выяснить, соответствует ли весь набор материалов, из которых изготовлен кран, условиям его эксплуатации в конкретных промышленных условиях.
Поддержка приложений / спецификаций
Перед отправкой запроса на поставку шаровых кранов воспользуйтесь приведенным выше контрольным списком для запроса предложения, чтобы систематизировать данные по условиям эксплуатации. Если условия эксплуатации, требования к материалам или технические условия проекта не определены в полном объеме, перед окончательным оформлением заказа на краны необходимо проанализировать полный пакет технической документации.
После заполнения контрольного списка запроса предложений покупатели могут воспользоваться сервисом NTGD Технические характеристики промышленных шаровых кранов страница, служащая справочником по размерам, классам, конструкции корпуса, типам концевых соединений и проверке документации.
При эксплуатации в условиях коррозионной, высокотемпературной, абразивной, кислотной, токсичной среды или в условиях, требующих защиты от утечек, перед окончательным выбором необходимо уточнить характеристики технологической среды, давление, температуру, размер клапана, класс давления, материал корпуса, материал внутренних деталей, требования к седлу, сальники, прокладки, крепеж и применимые стандарты.
Компания NTGD Valve может провести анализ комплекта материалов для шаровых кранов с учетом рабочей среды, давления, температуры, материала корпуса, внутренних деталей, седла, сальника, прокладки, крепежа и требований применимых стандартов.
