Краткий ответ: как устроен клапан-бабочка?
Дроссельная заслонка работает за счет поворота диска внутри корпуса клапана, что изменяет траекторию потока. В основном режиме работы внешняя рукоятка, редуктор или привод вращают шток или вал. Шток приводит в движение диск, расположенный внутри проходного канала трубопровода. Во многих конструкциях дроссельных заслонок поворот на 90 градусов (четверть оборота) переводит клапан из полностью закрытого положения в полностью открытое.
Когда край диска в целом совпадает с направлением потока, клапан открыт, и жидкость может проходить вокруг диска. Когда диск поворачивается поперек пути потока, клапан закрывается, и диск соприкасается с седлом или уплотнительной поверхностью, прерывая поток. Между этими положениями диск можно установить под промежуточными углами для ограничения площади проходного сечения, хотя эффективность дросселирования зависит от конструкции клапана, перепада давления, рабочей среды, материала седла и управления приводом.
Таким образом, основной принцип работы дроссельной заслонки заключается в цепочке движений: привод или механизм поворота поворачивает шток, шток приводит в движение диск, диск изменяет траекторию потока, а седло обеспечивает перекрытие, когда диск достигает закрытого положения. Для промышленных покупателей важным моментом является не только то, что клапан поворачивается на 90 градусов, но и то, могут ли положение диска, контакт с седлом, перепад давления и способ приведения в действие обеспечить надежное перекрытие, приемлемый перепад давления и стабильную работу в конкретных условиях эксплуатации.
Если конструкция седла, крутящий момент привода, настройка хода или эксплуатационные условия не согласованы должным образом, клапан может по-прежнему работать по тому же основному принципу, но демонстрировать низкую эффективность в реальных условиях эксплуатации. Возможные последствия включают риск утечки, высокий рабочий крутящий момент, нестабильное дросселирование или преждевременный износ.
Что такое клапан-бабочка в данном руководстве по принципу действия?
В данной статье под «клапаном-бабочкой» понимается промышленный поворотный клапан с поворотом на 90 градусов, используемый в трубопроводных системах для изоляции, перекрытия или ограниченного регулирования расхода. Основным запорным элементом является диск, установленный на штоке или валу. Диск находится внутри канала потока и поворачивается для открытия, закрытия или частичного ограничения прохода.
Данное руководство посвящено общему принципу работы промышленных дроссельных клапанов. Оно не заменяет руководства по типам дроссельных клапанов, руководства по выбору приводов, каталога продукции, инструкции по монтажу, процедуры технического обслуживания или справочника по символам P&ID. Различные конструктивные варианты, типы соединений и способы привода могут влиять на эксплуатационные характеристики, герметичность и требования к монтажу, однако они не изменяют основной принцип вращения диска.
Для выбора оборудования это различие имеет значение. Заказчик может понимать, что клапан «бабочка» открывается за счет поворота диска, но перед тем, как выбрать подходящий клапан для проекта, ему все равно необходимо уточнить конструкцию седла, класс давления, тип соединения, способ привода и условия эксплуатации.
Для покупателей, которым перед сравнением моделей необходимо получить общее представление о продукте, Страница продукта "поворотный затвор может использоваться в качестве обобщающего термина.

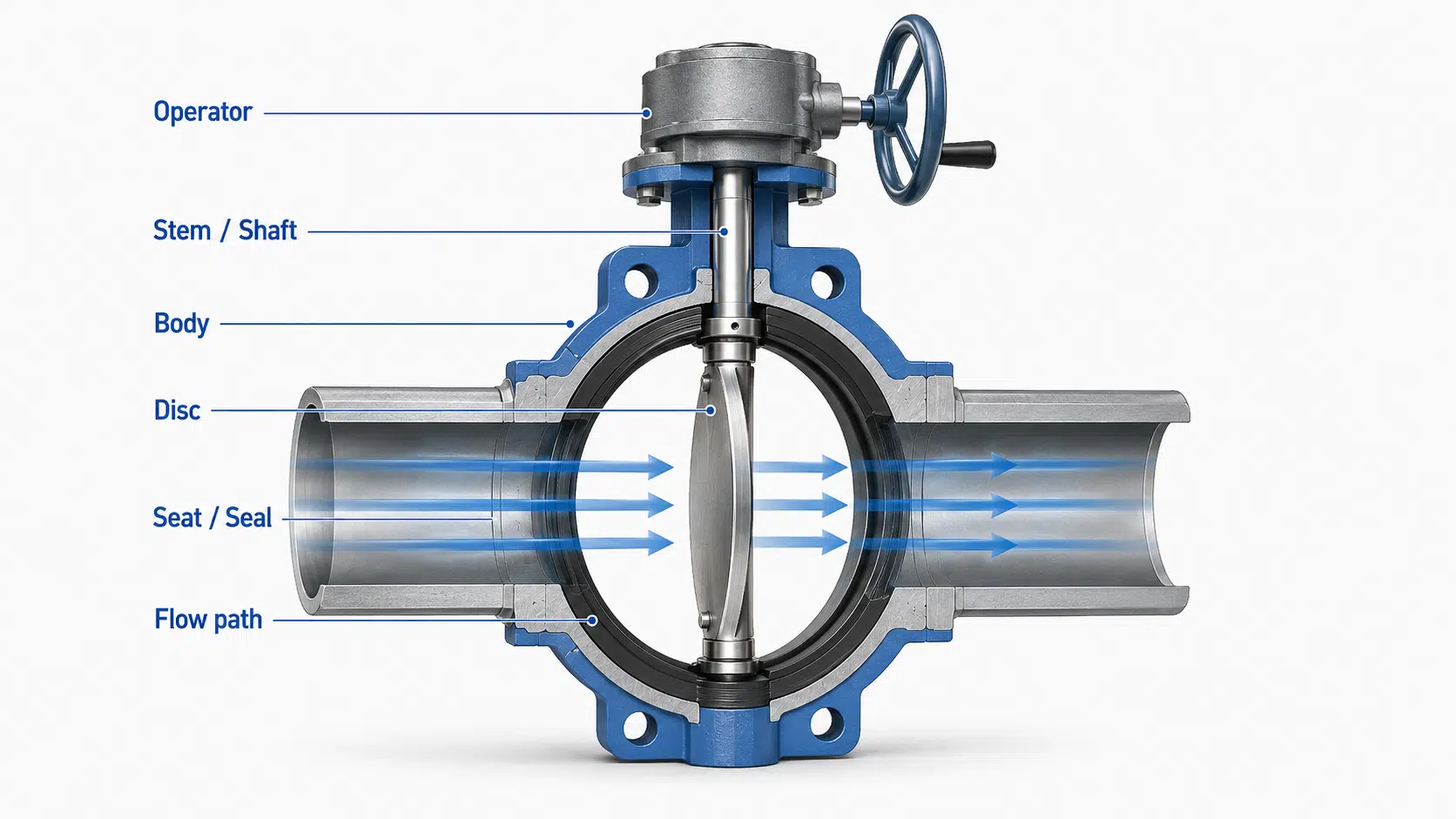

Схема клапана-бабочки: основные компоненты рабочего цикла
На схеме дроссельной заслонки обычно изображены корпус заслонки, диск, шток или вал, седло или уплотнение, а также привод или механизм привода. Эти детали не следует рассматривать как отдельные компоненты. Они образуют рабочую цепь, которая передает движение извне заслонки на диск, расположенный внутри канала потока.
| Компонент | Основная функция | Роль в движении | Роль в герметизации или регулировании расхода |
|---|---|---|---|
| Тело | Удерживает внутренние детали и соединяется с трубопроводом | Обеспечивает прохождение потока вокруг диска | Обеспечивает герметичность и поддерживает область седла |
| Диск | Основной закрывающий элемент | Вращается внутри корпуса клапана | Блокирует, открывает или ограничивает проход потока |
| Шток или вал | Соединяет оператора с диском | Передает крутящий момент от рукоятки, редуктора или привода | Обеспечивает правильное положение диска при открывании и закрывании |
| Сиденье или уплотнение | Уплотняющая поверхность внутри клапана | Обычно не вращается вместе с диском | Обеспечивает отключение, когда диск достигает закрытого положения |
| Ручка, редуктор или привод | Внешнее устройство управления | Обеспечивает привод с помощью ручного, редукторного, электрического, пневматического или гидравлического механизма | Регулирует угол наклона диска и скорость закрытия |
Проход «Тело и поток»
Корпус обеспечивает соединение с трубопроводом и содержит проходной канал. В отличие от шарового крана, где отверстие в шаре может совпадать с трубой, диск дроссельного клапана остается внутри проходного канала даже при полностью открытом клапане. Такая компактная схема прохождения потока позволяет сделать дроссельные клапаны меньше и легче, чем многие клапаны с линейным перемещением, но это также означает, что при расчете перепада давления необходимо учитывать форму и положение диска.
Диск
Диск является основным движущимся элементом. Он вращается вокруг оси штока или вала. В полностью открытом положении диск, как правило, выровнен по направлению потока, так что его кромка обращена к потоку. По мере вращения диска в сторону закрытого положения его рабочая поверхность все больше перекрывает проход и изменяет площадь проходного сечения.
В закрытом положении диск поворачивается поперек проходного канала и прижимается к седлу. Таким образом, угол наклона диска определяет, находится ли клапан в открытом, частично открытом или закрытом положении.
Стержень или вал
Шток передает крутящий момент от оператора или привода на диск. Когда шток поворачивается, диск поворачивается вместе с ним. Правильное расположение штока имеет большое значение, поскольку смещение по оси или недостаточная опора штока могут повлиять на движение диска, контакт с седлом и рабочий крутящий момент.
Неправильное расположение штока или недостаточный усилие затяжки могут помешать диску принять правильное закрытое положение. Это напрямую влияет на эффективность перекрытия, особенно в тех случаях, когда клапан должен закрываться под давлением или когда ограничители хода привода отрегулированы неверно.
Сиденье и уплотнение
Седло — это уплотнительная поверхность, с которой соприкасается диск в закрытом положении. Во многих дроссельных клапанах с эластичным седлом седло изготовлено из мягкого эластомера или полимерного материала. В высокопроизводительных конструкциях или конструкциях с металлическим седлом уплотнительная система может быть иной.
Конструкция седла — это не только выбор материала. Она влияет на то, как диск соприкасается с седлом при закрытии, какой крутящий момент требуется и насколько надежно клапан удерживает перекрытие в реальных условиях, при заданных параметрах среды, давления и температуры.
Рукоятка, редуктор или привод
Источник привода обеспечивается оператором. В небольших ручных дроссельных клапанах в качестве привода может использоваться рукоятка. В клапанах большего размера часто применяется редуктор. В автоматизированных клапанах могут использоваться электрические, пневматические или гидравлические приводы. Эти способы привода отличаются способом приложения крутящего момента, но основной принцип работы остается неизменным: оператор поворачивает шток, а шток приводит в движение диск.

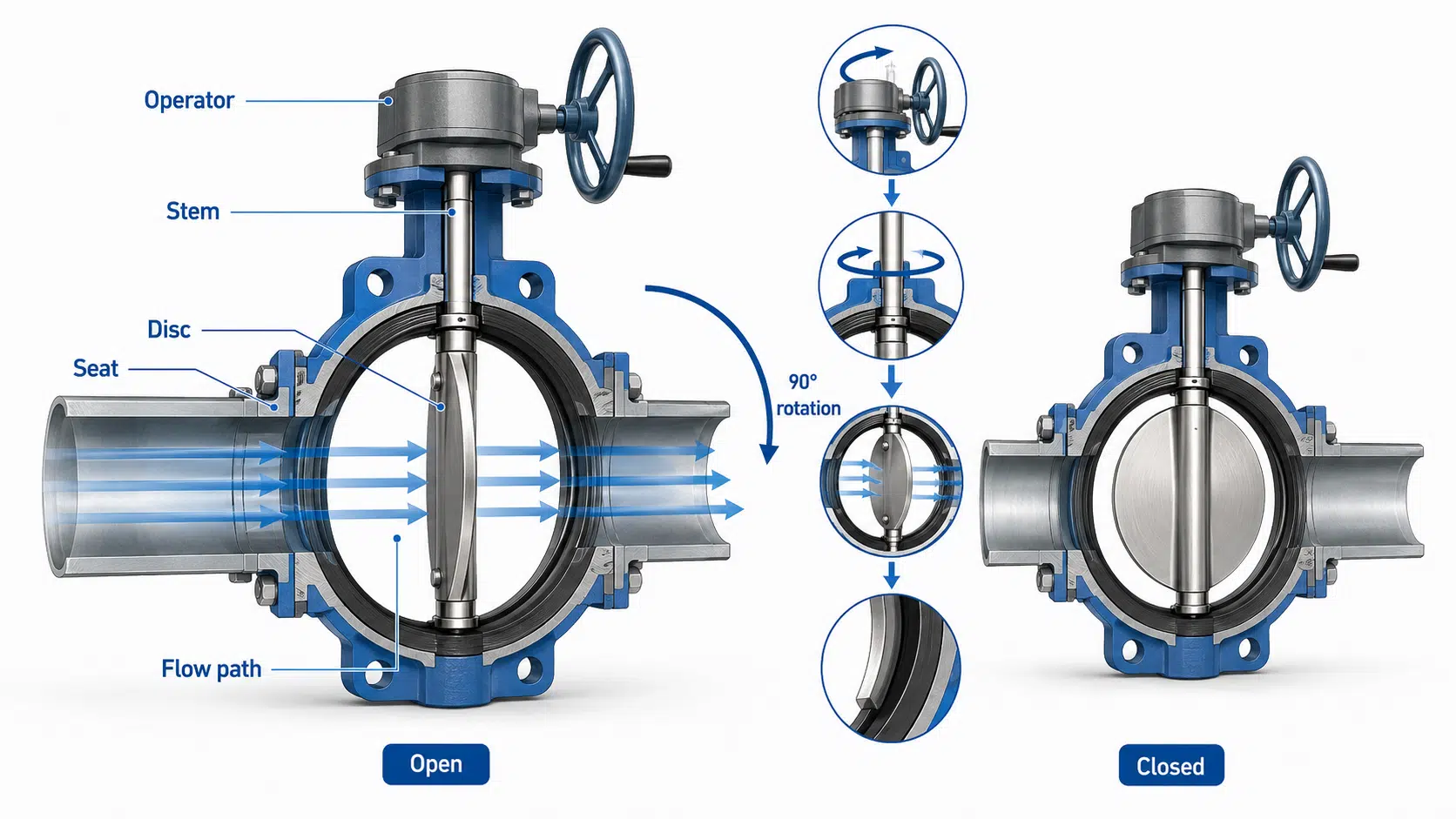

Принцип работы клапана-бабочки: от вращения диска до формирования потока
Принцип действия клапана-бабочки основан на контролируемом вращении диска внутри проходного канала трубы. Диск не перемещается вверх и вниз, как затвор в задвижке, и не имеет сферического прохода, как шаровой кран. Вместо этого он поворачивается вокруг центральной или смещенной оси, изменяя степень открытия проходного канала трубы.
Поворот на 90 градусов
Большинство дроссельных клапанов работают с поворотом на четверть оборота. При переходе клапана из закрытого положения в открытое диск поворачивается примерно на 90 градусов. Положение 0 градусов часто используется для обозначения закрытого диска, а положение 90 градусов — для обозначения полностью открытого диска, хотя точная маркировка и упоры хода зависят от конструкции клапана и привода.
Благодаря повороту на четверть оборота у дроссельных клапанов ход затвора невелик. Это одна из причин, по которой они широко используются там, где требуется быстрое открытие и закрытие. Однако небольшой ход также означает, что даже незначительные изменения угла поворота диска могут оказывать заметное влияние на площадь проходного сечения, перепад давления и динамику регулирования.
Ход на 90 градусов обеспечивает короткий путь диска между закрытым и открытым положениями, при этом в открытом положении клапана край диска выравнивается по направлению потока.
Как шток передает крутящий момент на диск
Шток представляет собой механическое соединение между внешним приводом и внутренним диском. Когда рукоятка, редуктор или приводный механизм поворачивают шток, крутящий момент передается на диск. Затем диск вращается внутри корпуса.
В ручном режиме оператор непосредственно регулирует положение диска. В режиме с редуктором редуктор снижает усилие, необходимое для управления крупными клапанами. В автоматическом режиме привод управляет движением штока в соответствии с требованиями системы управления, предусмотренными проектом. Во всех случаях основным механизмом остается вращение диска, приводимое в движение штоком.
Почему диск остается в потоке
Диск дроссельной заслонки всегда находится внутри корпуса клапана. Даже в полностью открытом положении диск не исчезает из проходного канала. Он поворачивается так, что его тонкий край выравнивается по направлению потока, что снижает сопротивление, но все же создает некоторое сопротивление.
Это важное отличие между дроссельными клапанами и шаровыми кранами с полным проходом. Дроссельный клапан может быть компактным и легким, особенно в больших размерах, однако необходимо обязательно свериться с техническими характеристиками, условиями эксплуатации и проектной документацией в отношении перепада давления и расходных характеристик.

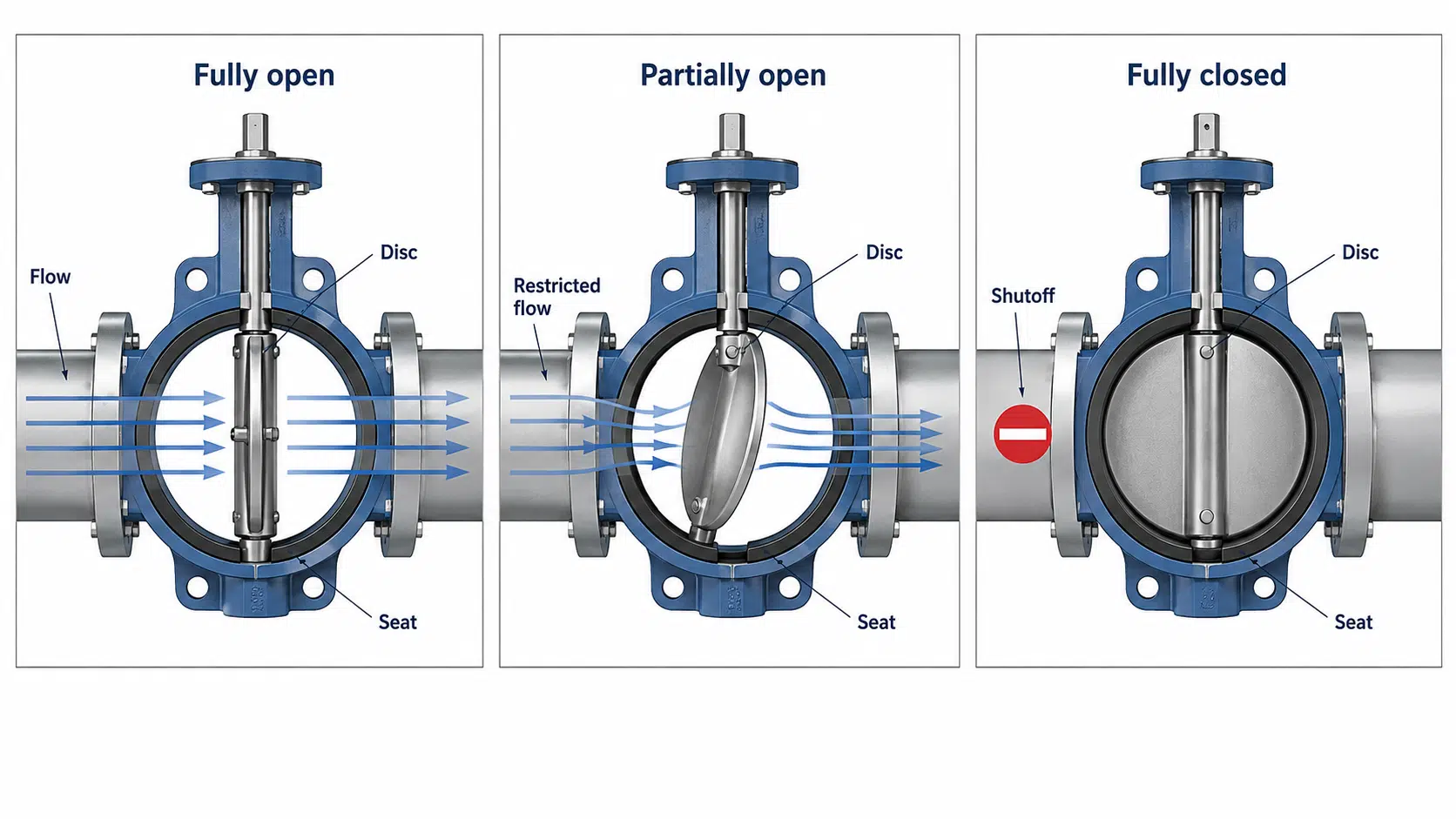

Открытое, частично открытое и закрытое положения
Самый простой способ понять, как работают клапаны-бабочки, — это сравнить положение диска в трех состояниях: полностью открытом, частично открытом и полностью закрытом.
| Состояние клапана | Положение диска | Состояние поточного канала | Влияние расхода / перепада давления | Герметизирующий эффект | Типичное использование |
|---|---|---|---|---|---|
| Полностью открыта | Кромка диска расположена в соответствии с направлением потока | Поток обтекает диск с минимальным сопротивлением | Наименьшее сопротивление среди трех состояний, но диск и шток по-прежнему находятся в потоке | Отсечка отсутствует; клапан открыт | Нормальный расход, запорный клапан в открытом положении |
| Частично открыто | Диск, установленный под промежуточным углом | Площадь проходного сечения ограничена | Усиление ограничений и возможное падение давления, турбулентность или нестабильность потока | Не предназначено для полного перекрытия | Ограниченное регулирование расхода или балансировка расхода, в зависимости от услуги |
| Полностью закрыт | Диск, повернутый поперек направления потока | Проход для потока заблокирован | Поток прекращен; на закрытом клапане может сохраняться перепад давления | Контактные поверхности диска с седлом или уплотнением | Изоляция и отключение |
Полностью открытое положение
В полностью открытом положении диск поворачивается так, что в целом располагается параллельно направлению потока. Жидкость проходит вокруг диска через корпус клапана. Клапан не является полностью свободным от препятствий, поскольку диск и шток остаются в потоке, однако по сравнению с закрытым положением он обеспечивает относительно свободный проход.
Данная позиция используется в тех случаях, когда в трубопроводе требуется нормальный расход. При выборе инженеры должны по-прежнему учитывать коэффициент расхода, перепад давления и размер клапана, а не исходить из того, что любой дроссельный клапан ведет себя как клапан с полным проходом.
Вакансия с частичной занятостью в отделе регулирования расхода
В частично открытом положении диск устанавливается под промежуточным углом. Это ограничивает доступную площадь проходного сечения и может использоваться для регулирования расхода в некоторых системах. Величина расхода, проходящего через клапан, зависит от угла наклона диска, перепада давления, типа среды, размера клапана, конструкции седла и типа привода.
Дроссельная заслонка может использоваться для регулирования расхода во многих системах, однако ее не следует автоматически рассматривать в качестве прецизионного регулирующего клапана для любых условий эксплуатации. Длительное дросселирование, высокая скорость потока, абразивные среды, кавитация или вибрация могут негативно повлиять на состояние седла, диска и стабильность работы.
Если основным требованием к работе системы является регулирование расхода, необходимо комплексно проанализировать диапазон угла открытия диска, перепад давления, характеристики рабочей среды и систему управления приводом, а не исходить из того, что стандартный дроссельный клапан обеспечит линейную или стабильную модуляцию.
Полностью закрытое положение
В полностью закрытом положении диск поворачивается поперек канала потока. Край диска или уплотнительная поверхность соприкасается с седлом. Это соприкосновение перекрывает проход и обеспечивает герметичное закрытие.
Качество перекрытия зависит от конструкции клапана, материала седла, геометрии диска, направления давления, крутящего момента, рабочей среды и состояния уплотняющих поверхностей. При наличии строгих требований к герметичности необходимо проверить показатели утечки и требования к испытаниям на соответствие техническому паспорту производителя и проектной документации.

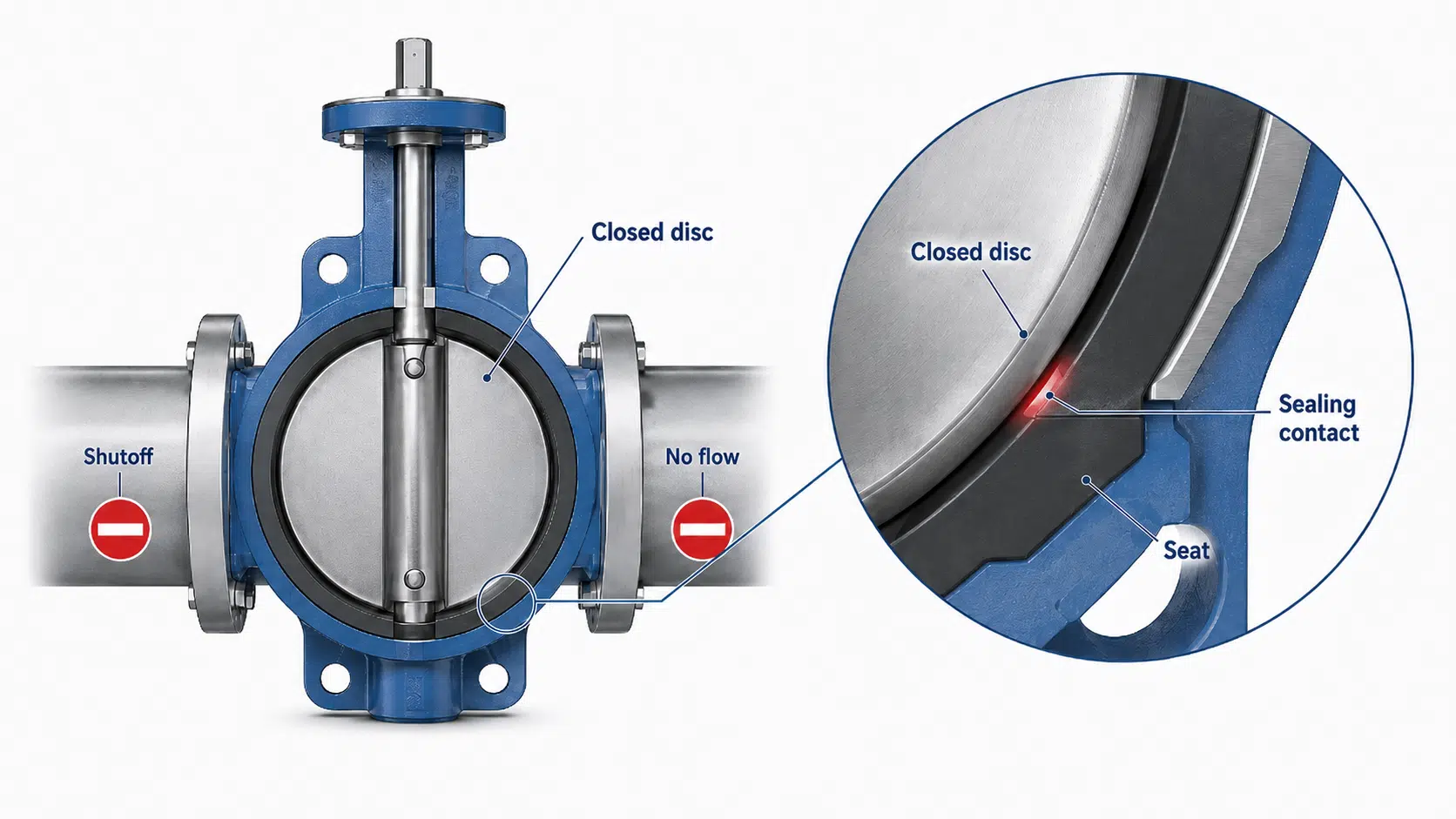

Принцип действия запорного устройства: взаимодействие диска, седла и уплотнения
Поворотный клапан перекрывает поток не только за счет поворота диска. Герметичность зависит от того, как диск прилегает к седлу или уплотняющей поверхности. Диск должен достичь правильного закрытого положения, а седло — обеспечить герметичный контакт, необходимый для данной области применения.
Как диск прижимается к сиденью
Когда клапан закрывается, тарелка поворачивается в закрытое положение и прижимается к седлу. Во многих конструкциях с упругим седлом седло слегка деформируется, образуя уплотнение вокруг тарелки. В других конструкциях для обеспечения герметичности могут использоваться смещенное перемещение, металлическое седло или специальная конструкция седла.
Именно поэтому так важны правильный момент затяжки и правильная регулировка. Если клапан не закрыт полностью, если ход привода отрегулирован неверно или если седло повреждено, клапан может не обеспечить ожидаемого перекрытия.
Почему конструкция уплотнителя влияет на его герметичность
Конструкция седла влияет на герметичность, температурную стойкость, химическую совместимость, рабочий крутящий момент и срок службы. Дроссельная заслонка с мягким седлом может обеспечивать надежное перекрытие в большинстве условий эксплуатации с водой, воздухом или в общепромышленном применении, но она может оказаться неподходящей для всех высокотемпературных, абразивных или агрессивных сред. Если условия эксплуатации требуют иной схемы уплотнения, можно выбрать высокопроизводительный клапан или клапан с металлическим седлом.
Мягкое седло обычно обеспечивает герметичный контакт за счет упругого сжатия вокруг диска. Конструкция с металлическим седлом в большей степени опирается на прецизионно обработанные уплотняющие поверхности и контролируемую геометрию контакта. Необходимую герметичность все равно следует проверять с учетом конструкции клапана, требований к испытаниям и условий эксплуатации.
Для покупателей принцип работы должен подсказать практический вопрос: какая конструкция седла и диска подходит для конкретной рабочей среды, температуры, давления и требований к герметичности? Ответ зависит от технических требований проекта и конструкции, предложенной производителем.
Может ли дроссельная заслонка регулировать расход? Дросселирование и перепад давления
Дроссельная заслонка может регулировать расход за счет изменения угла наклона диска, однако это не означает, что любая дроссельная заслонка подходит для точного или плавного регулирования расхода. Изменение положения диска изменяет площадь проходного сечения, в результате чего жидкость ускоряется вокруг диска. В зависимости от условий эксплуатации это может приводить к падению давления, возникновению турбулентности и вибрации.
Регулирование расхода с помощью угла наклона диска
Когда диск приоткрыт, он сужает проход и уменьшает площадь проходного сечения. Даже небольшие изменения угла наклона могут приводить к заметным изменениям в расходе, особенно вблизи определенных положений диска. В простых системах это может способствовать выравниванию расхода или приблизительной регулировке.
Однако зависимость расхода от открытия диска не всегда линейна. Взаимосвязь между углом открытия диска и расходом зависит от размера клапана, формы диска, перепада давления, свойств рабочей среды и условий в трубопроводе за клапаном. Для обеспечения плавной регулировки клапан и привод следует подбирать с учетом предполагаемого диапазона рабочих условий.
Именно поэтому дроссельная заслонка может использоваться для регулирования расхода во многих областях общего назначения, однако взаимосвязь между углом поворота диска и фактическим расходом следует понимать, а не считать линейной.

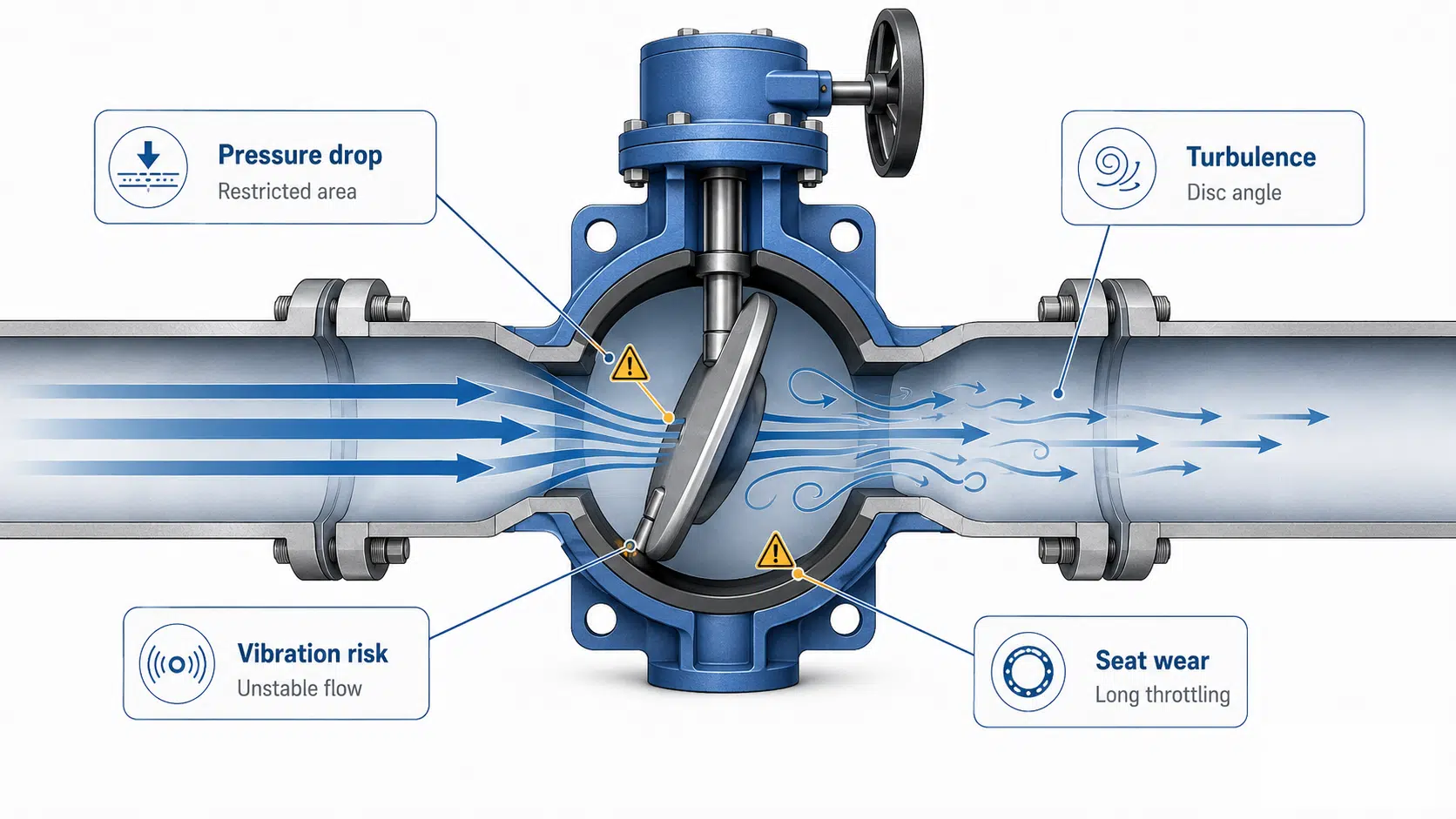

Риски, связанные с перепадом давления, вибрацией и износом седла
| Состояние | Что происходит внутри клапана | Технические риски | Что проверить |
|---|---|---|---|
| Большой перепад давления на частично открытом диске | Жидкость ускоряется вокруг диска | Если клапан не подобран с учетом перепада давления, это может привести к появлению шума, вибрации и нестабильности управления | Пределы перепада давления, диапазон расхода и рекомендуемое рабочее положение |
| Абразивные или грязные среды | Частицы проходят по поверхности диска и седла | Со временем износ сидений, износ дисков и риск утечки могут увеличиваться | Твердые частицы в рабочей среде, материал сидений, материал дисков и предполагаемая частота циклов |
| Длительное дросселирование вблизи небольшого отверстия | Поток сконцентрирован в узком участке | Местный износ, вибрация и риск кавитации в некоторых жидкостях могут снизить долгосрочную надежность запорных устройств | Рекомендуемый диапазон регулирования и применимость в эксплуатации |
| Клапан увеличенного размера | Диск может работать при небольшом угле раскрытия | Могут наблюдаться неэффективная реакция системы управления и нестабильность расхода из-за того, что клапан работает за пределами рабочего диапазона регулирования | Правильный подбор размера клапана и предполагаемый диапазон расхода |
| Неправильная настройка привода | Диск может не достичь заданного положения | Возможны утечки, нестабильная работа или высокий рабочий крутящий момент | Остановки хода, настройка крутящего момента и регулировка привода |
Когда регулирующий клапан может оказаться более подходящим
Дроссельная заслонка может подходить для многих задач, связанных с полностью открытым или закрытым положением, а также для некоторых задач регулирования. Однако если проект требует точного регулирования расхода, стабильной модуляции в широком диапазоне, строгого контроля перепада давления или защиты от кавитации, более подходящим решением может стать специализированный регулирующий клапан или специально подобранная регулирующая дроссельная заслонка.
Правильный выбор зависит от рабочей среды, диапазона расхода, перепада давления, требований к герметичности, типа привода и технических характеристик, указанных производителем. Описание принципа действия объясняет основной механизм работы, однако окончательный выбор все же следует соотнести с условиями эксплуатации.
Если основными требованиями являются точная регулировка, строгий контроль перепада давления, высокая частота циклов или эксплуатация в условиях риска кавитации или вибрации, конструкцию клапана следует тщательно пересмотреть, и в этом случае более подходящим вариантом может оказаться специализированный регулирующий клапан.
В условиях сильного дросселирования необходимо тщательно проанализировать падение давления и риск кавитации; это Обсуждение в ISA вопросов, связанных с кавитацией в регулирующих клапанах типа «бабочка» дает полезную техническую информацию, не превращая при этом эту статью в руководство по проектированию регулирующих клапанов.
Влияет ли привод на принцип действия дроссельной заслонки?
Привод изменяет способ поворота штока. Он не влияет на основной принцип работы дроссельной заслонки. Независимо от того, приводится ли клапан в действие ручкой, редуктором, электрическим, пневматическим или гидравлическим приводом, цепочка движений остается одинаковой: оператор прикладывает крутящий момент, шток поворачивается, а диск вращается внутри корпуса клапана.
| Источник операции | Как применяется движение | Что изменится | Что остается неизменным | Типичные условия использования |
|---|---|---|---|---|
| Ручка | Оператор поворачивает рукоятку напрямую | Простая локальная операция | Диск по-прежнему вращается внутри канала потока | Небольшие клапаны или локальное управление |
| Коробка передач | Поворот маховика осуществляется через редуктор | Меньшие усилия при управлении крупными клапанами | Вал по-прежнему приводит диск во вращение | Более крупные ручные клапаны или более высокий рабочий крутящий момент |
| Электрический привод | Двигатель приводит в движение шток или редуктор | Дистанционное или автоматическое управление | Клапан по-прежнему открывается или закрывается за счет вращения диска | Дистанционное или автоматическое управление |
| Пневматический привод | Привод приводится в действие давлением воздуха | Быстрая автоматизированная работа в подходящих системах | Внутреннее расположение дисков осталось прежним | Быстрая работа при наличии сжатого воздуха |
| Гидравлический привод | Привод приводится в действие гидравлическим давлением | Работа с высокой нагрузкой для определенных видов услуг | Взаимодействие между основным диском и седлом остается прежним | Примеры применения в условиях высоких нагрузок |
Ручное управление рукояткой и механизмом
Ручные ручки широко используются на небольших клапанах «бабочка» или в системах, где допускается прямое локальное управление. Редукторное управление часто применяется в тех случаях, когда размер клапана, давление или крутящий момент затрудняют управление с помощью ручки.
С точки зрения принципа действия оба метода по-прежнему приводят к повороту штока. Разница заключается в величине требуемого усилия и в том, насколько легко оператор может регулировать положение диска.
Если для работы с крупными клапанами требуется меньшее усилие при ручном управлении и более точное перемещение штока, способ управления можно рассмотреть отдельно в поворотный клапан с редуктором гид.

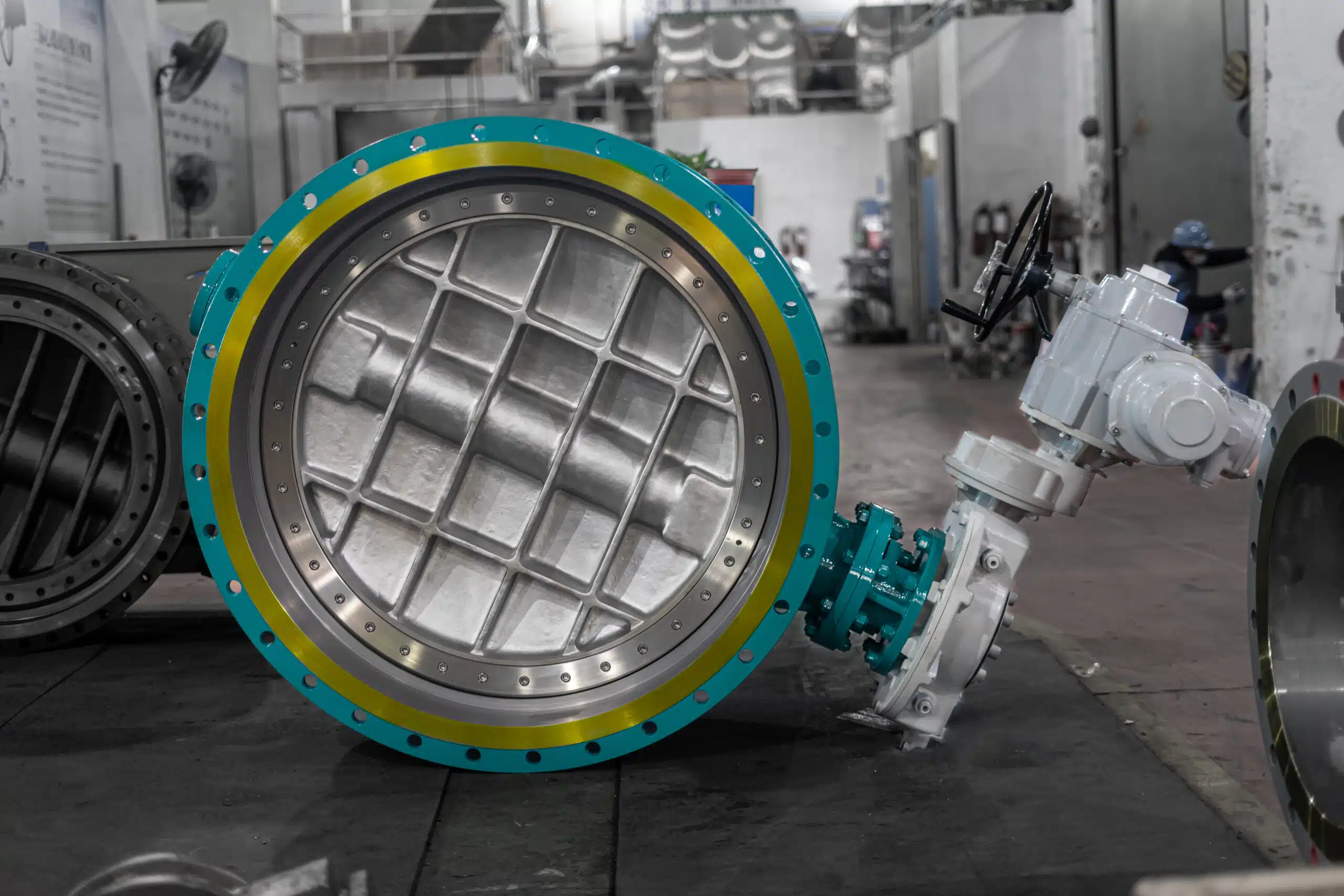

Электрические, пневматические и гидравлические приводы
В автоматизированных дроссельных клапанах для поворота штока используются приводы. Электрические приводы могут применяться для дистанционного управления или медленного позиционирования. Пневматические приводы могут использоваться там, где имеется сжатый воздух и требуется быстрое срабатывание. Гидравлические приводы могут применяться в отдельных случаях, когда требуется более высокое усилие срабатывания.
Тип привода влияет на метод управления, время отклика, выходной крутящий момент, варианты обеспечения безопасности при отказе и требования к монтажу. Его не следует путать с внутренним механизмом клапана. Внутренний диск по-прежнему открывается, закрывается или регулирует расход, вращаясь внутри корпуса.
При автоматизированном обслуживании источник движения следует проверять с учетом типа привода, например, моторизованный дроссельный клапан или пневматический поворотный клапан, при этом принцип вращения внутреннего диска не зависит от выбора привода.
Что изменится, а что останется прежним
Способ привода влияет на способ передачи движения. Однако это не меняет того факта, что закрытие клапана зависит от контакта диска с седлом, а регулирование расхода — от угла поворота диска. Именно поэтому общее руководство по принципу действия не должно превращаться в руководство по моторным, пневматическим или редукторным дроссельным клапанам.
При реализации проекта характеристики привода следует проверять отдельно, если важную роль играют такие факторы, как автоматизация, управляющие сигналы, положение в режиме безопасности, рабочая частота или инженерные коммуникации объекта. Выбор привода влияет на крутящий момент, рабочую скорость, метод управления и требования к режиму безопасности, но не изменяет внутренний принцип работы «диск-седло».
Влияет ли конструкция клапана на принцип его работы?
Конструкция клапана влияет на то, как его основной принцип работы проявляется в реальных условиях эксплуатации. Основной принцип по-прежнему заключается в вращении диска, однако характер контакта с седлом, герметичность, крутящий момент, диапазон рабочих температур, допустимое давление и монтажные характеристики могут варьироваться в зависимости от конкретной конструкции.

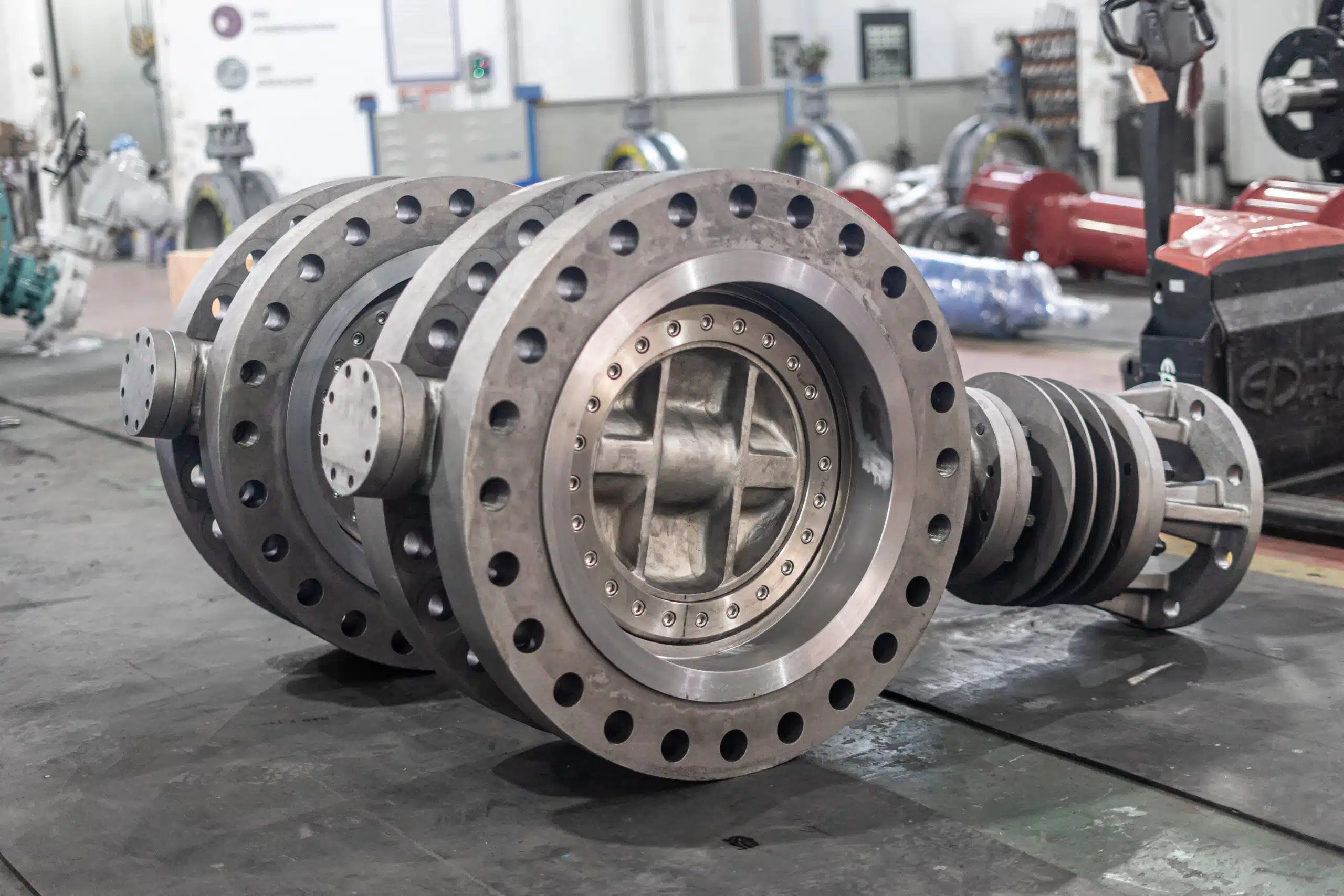

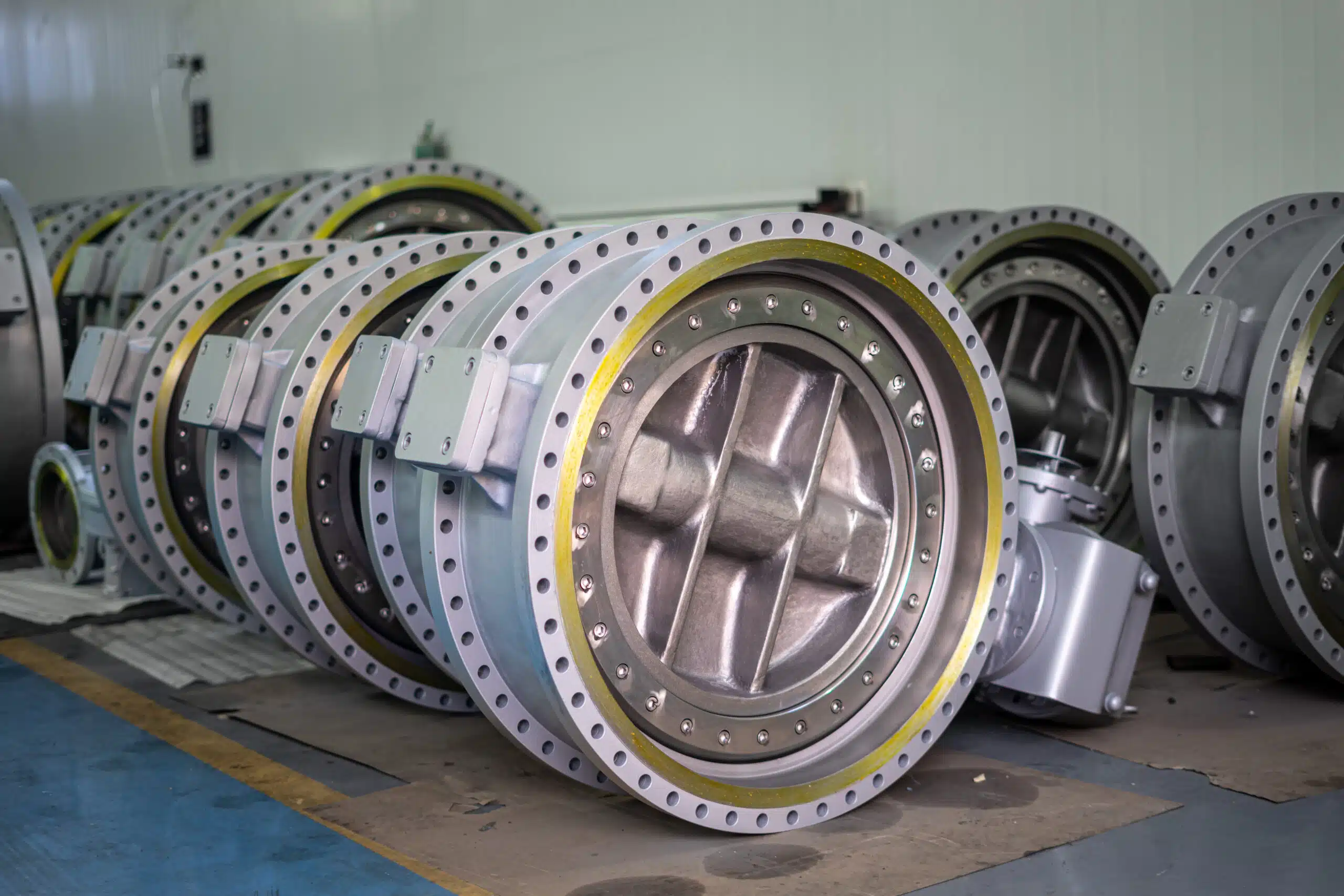

Концентрические, с двойным и тройным смещением конструкции
У концентрического дроссельного клапана шток, как правило, проходит по центру диска и корпуса. Он широко применяется в общепромышленных условиях эксплуатации, особенно в сочетании с упругими седлами. Конструкции с двойным и тройным смещением изменяют геометрию контакта штока, диска и седла. Такие конструкции позволяют снизить трение при открытии и закрытии или улучшить герметичность в более сложных условиях эксплуатации.
Смещенная геометрия может влиять на то, как диск прижимается к седлу во время закрытия. В соответствующих высокоэффективных конструкциях это позволяет уменьшить скользящий контакт между диском и седлом и обеспечить более надежную герметизацию в сложных условиях эксплуатации.
Если для данной системы требуется высокая герметичность, то Поворотный затвор с тройным смещением На этой странице вы сможете более подробно ознакомиться с особенностями конструкции данного продукта.
Важно отметить следующее: конструкция с смещением может влиять на герметичность и пригодность к эксплуатации, однако это не должно превращать данную статью в справочник по типам дроссельных клапанов. Подробное сравнение конструкций следует проводить на странице, посвященной типам дроссельных клапанов или дроссельным клапанам с тройным смещением, а не в этом общем руководстве по принципам работы.
Для более подробного сравнения конструкций с концентрическим, двойным и тройным смещением воспользуйтесь Руководство по типам поворотных затворов вместо того, чтобы превращать эту статью о принципе работы в полноценную страницу по выбору типов.
Соединения с шайбой, буртиком и фланцем
Тип соединения определяет способ монтажа клапана между фланцами труб или его подключение к трубопроводной системе. Клапаны типа «вафля», с ушками и фланцевые дроссельные клапаны могут иметь разные требования к монтажу, схемы крепления болтами и особенности технического обслуживания.
Тип соединения не влияет на основной принцип работы. Диск по-прежнему вращается внутри корпуса. Однако тип соединения влияет на интерфейс монтажа, планирование замены и технические требования проекта. Это необходимо уточнить до начала закупки.
Если основной проблемой является подключение трубопровода, а не перемещение диска внутри, проверьте Сравнение клапанов «вафельного» и фланцевого типов в связи с различиями в способах подключения, настройке и техническом обслуживании.
Почему эти детали следует проверять отдельно
Две дроссельные заслонки могут использовать один и тот же базовый принцип вращения диска, но при эксплуатации вести себя по-разному. Конструкция седла, геометрия смещения, форма корпуса, материал диска, тип соединения и выбор привода — все эти факторы влияют на конечную пригодность для конкретного применения.
По этой причине покупателям следует проводить различие между основным принципом работы и окончательными техническими характеристиками изделия. Понимание принципа работы клапана помогает при его выборе, но не заменяет технических паспортов, чертежей и подтверждений от производителя, относящихся конкретно к данному проекту.
Когда принцип работы имеет значение в сфере промышленного обслуживания
Принцип действия влияет на рабочие характеристики дроссельной заслонки при изоляции, регулировании расхода и эксплуатации в промышленных трубопроводных системах. Он также определяет, какую информацию покупатель должен предоставить при обращении за помощью в подборе заслонки.
Служба изоляции
При использовании в качестве изолирующего устройства главный вопрос заключается в том, способен ли клапан надежно открываться и закрываться, обеспечивая требуемую герметичность. Важную роль играют контакт диска с седлом, материал седла, направление давления, рабочий крутящий момент и ход привода. Если предполагается, что клапан будет оставаться полностью открытым или полностью закрытым в течение длительного времени, его следует выбирать с учетом надежности уплотнения и условий эксплуатации, а не только по номинальному размеру.
Служба регулирования расхода
При использовании клапана в качестве регулятора расхода он может работать в частично открытом положении. В связи с этим особое значение приобретают угол открытия диска, перепад давления, скорость потока, износ седла и управление приводом. Дроссельный клапан может использоваться для регулирования расхода во многих системах, однако его пригодность для дросселирования необходимо проверять с учетом конкретных условий эксплуатации.
Общие промышленные применения
Дроссельные клапаны широко используются в системах водоснабжения, канализации, вентиляции и кондиционирования воздуха, охлаждающей воды, воздуха, газа, химических технологических линиях, энергетических системах и общепромышленных трубопроводах. В этих областях применения их компактный корпус, поворот на четверть оборота и относительно простая конструкция могут оказаться весьма полезными.
Например, дроссельные клапаны часто используются для отсечки магистралей в водопроводных системах, регулирования подачи охлаждающей воды в системах отопления, вентиляции и кондиционирования воздуха (ОВКВ) или инженерных сетях, а также для общего перекачивания жидкостей на химических или промышленных предприятиях.
Однако пригодность клапана для конкретного применения определяется не только принципом его работы. Необходимо комплексно учитывать такие факторы, как совместимость с рабочей средой, давление и температура, требуемый степень закрытия, размер клапана, тип соединения, материал седла и способ привода.

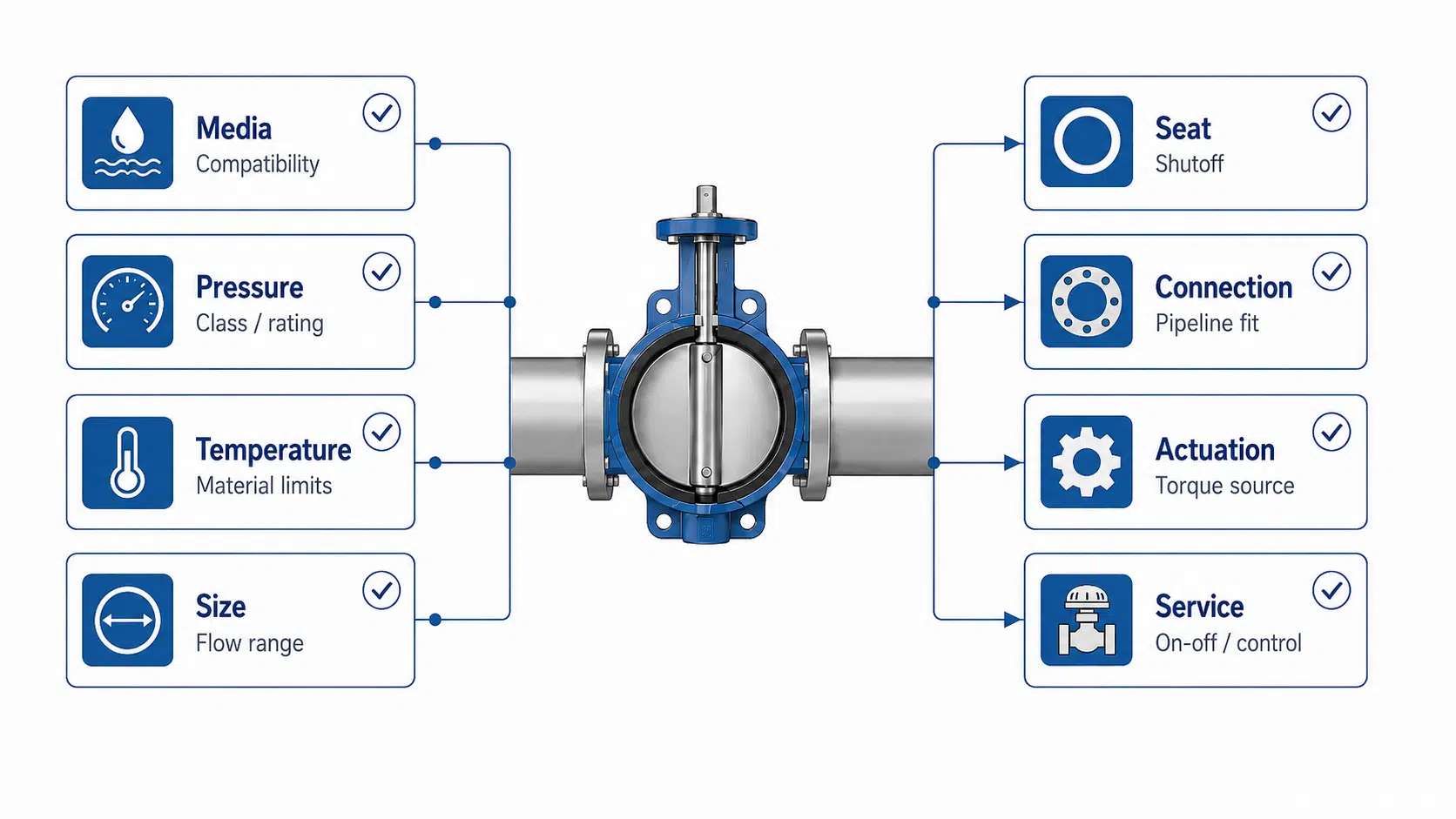

Что необходимо уточнить перед выбором клапана-бабочки
Перед выбором дроссельной заслонки покупателю следует учесть принцип её работы при определении технических характеристик. Ключевой вопрос заключается не только в том, “как работает дроссельная заслонка?”, но и в том, “какая конструкция будет надежно функционировать в данных условиях эксплуатации?”.”
| Информация для подтверждения | Почему это важно для принципа работы | Влияние отбора |
|---|---|---|
| СМИ | Влияет на совместимость сидений, дисков и кузова | Факторы, влияющие на выбор материала и сиденья |
| Давление и температура | Влияет на напряжение уплотнения и пределы прочности материала | Влияет на класс давления и конструкцию |
| Размер трубы | Влияет на размер диска, крутящий момент и перепад давления | Влияет на размер клапана и его привод |
| Обязательная функция | Включение-выключение, изоляция или ограничение | Влияет на конструкцию и выбор привода |
| Материал сиденья | Проверка герметичности и совместимости | Факторы, влияющие на отключение и срок службы |
| Тип соединения | Влияет на интерфейс установки | Факторы, влияющие на выбор пластин, выступов или фланцев |
| Тип привода | Определяет, как передается крутящий момент | Влияет на выбор: ручное, механическое, электрическое или пневматическое управление |
| Условия обслуживания | Включает расход, частоту циклов и содержание твердых частиц | Влияет на срок службы и планирование технического обслуживания |
Для более всестороннего анализа соответствия проекту, выходящего за рамки базового принципа работы, Руководство по выбору дроссельных клапанов поможет уточнить параметры датчиков (давление, температуру), конструкцию седла, тип соединения и механизм привода до отправки запроса.
Четкое запросное письмо или технический запрос должны содержать информацию о рабочей среде, давлении, температуре, размере клапана, стандарте соединения, требованиях к седлу, предпочтительном типе привода и области применения. Имея эти данные, поставщик или инженерная команда смогут подобрать конструкцию, соответствующую принципу работы дроссельного клапана, вместо того чтобы полагаться исключительно на общее описание.
Если в технических условиях проекта требуется указать официальный стандарт, относящийся к клапанам «бабочка», покупатели также могут ознакомиться с Обзор стандартных характеристик дроссельной заслонки MSS SP-67 для ознакомления с требованиями к размерам, конструкции, испытаниям и маркировке.
Когда принцип работы соотносится с этими техническими характеристиками, поставщик или инженерная команда могут перейти от общих вопросов к рекомендациям, конкретно ориентированным на данный проект.
Часто задаваемые вопросы: Принцип работы клапана-бабочки
Как работают клапаны-бабочки?
Дроссельные клапаны работают за счет поворота штока или вала, который приводит в движение диск внутри корпуса клапана. Угол наклона диска изменяет траекторию потока, и клапан закрывается, когда диск прижимается к седлу.
Как устроен дроссельный клапан?
Принцип действия дроссельной заслонки заключается в повороте диска на четверть оборота. Привод или механизм поворота вращает шток, шток приводит в движение диск, а диск открывает проход, ограничивает поток или плотно прижимается к седлу.
Регулирует ли дроссельная заслонка расход?
Да, но с некоторыми ограничениями. Поворотный клапан может регулировать расход за счет установки диска под углом частичного открытия. Однако перед использованием поворотного клапана для непрерывного или точного дросселирования необходимо проверить перепад давления, характеристики рабочей среды, износ седла, вибрацию и работу привода.
Что происходит, когда дроссельная заслонка полностью открыта?
Когда дроссельная заслонка полностью открыта, диск, как правило, располагается в одной плоскости с направлением потока. Жидкость обтекает диск, но диск и шток по-прежнему находятся в потоке, поэтому падение давления может сохраняться.
Что происходит, когда дроссельная заслонка закрыта?
Когда дроссельная заслонка закрыта, диск поворачивается поперек потока и прижимается к седлу или уплотнению. Это перекрывает проход и обеспечивает герметичное перекрытие, что зависит от конструкции седла, момента затяжки, давления, среды и состояния уплотняющей поверхности.
Как работает дроссельная заслонка с приводом?
В клапане с приводом для поворота штока используется электрический, пневматический или гидравлический привод. Привод определяет способ передачи движения, однако внутренний принцип работы остается неизменным — это вращение диска внутри корпуса клапана. Практическое отличие заключается в том, что при выборе привода необходимо учитывать такие факторы, как сигнал управления, положение в аварийном режиме, скорость работы и особенности местной инфраструктуры.
Подходят ли дроссельные клапаны для регулирования расхода?
Поворотные заслонки могут использоваться для регулирования расхода во многих системах, особенно в тех случаях, когда допускается приблизительное регулирование потока. Однако они не всегда подходят для всех задач, требующих точного или плавного регулирования. Неблагоприятные углы наклона диска, высокий перепад давления или неподходящие рабочие среды могут со временем ускорить износ седла, усилить вибрацию и снизить герметичность.
Что показано на схеме дроссельной заслонки?
На схеме дроссельного клапана обычно изображены корпус, диск, шток или вал, седло или уплотнение, а также привод или механизм привода. На схеме принципа действия также должны быть указаны направление потока и положения диска в открытом, частично открытом и закрытом состояниях.
Влияет ли тип привода на основной принцип работы?
Нет. Ручная рукоятка, редуктор, электрический или пневматический привод могут влиять на способ поворота штока, но основной принцип остается прежним: шток приводит в движение диск, а диск изменяет траекторию потока.
Заключение
Действие дроссельной заслонки основано на вращении диска внутри корпуса клапана. Это простое движение регулирует путь потока, однако реальные эксплуатационные характеристики зависят не только от самого поворота на 90 градусов.
При выборе оборудования для промышленных целей важно учитывать, как вращение диска влияет на контакт с седлом, перепад давления, характеристики дросселирования и привод. Понимание этих взаимосвязей помогает покупателям избежать типичных ошибок при выборе, таких как предположение, что все дроссельные клапаны обеспечивают одинаковую герметичность, одинаковые характеристики перепада давления или одинаковую стабильность дросселирования.
Перед окончательным выбором необходимо уточнить рабочую среду, давление, температуру, размер клапана, конструкцию седла, тип соединения, способ привода и требуемые функции. От этих параметров зависит, сможет ли клапан-бабочка, работающий по базовому принципу, надежно функционировать в реальных условиях эксплуатации.
