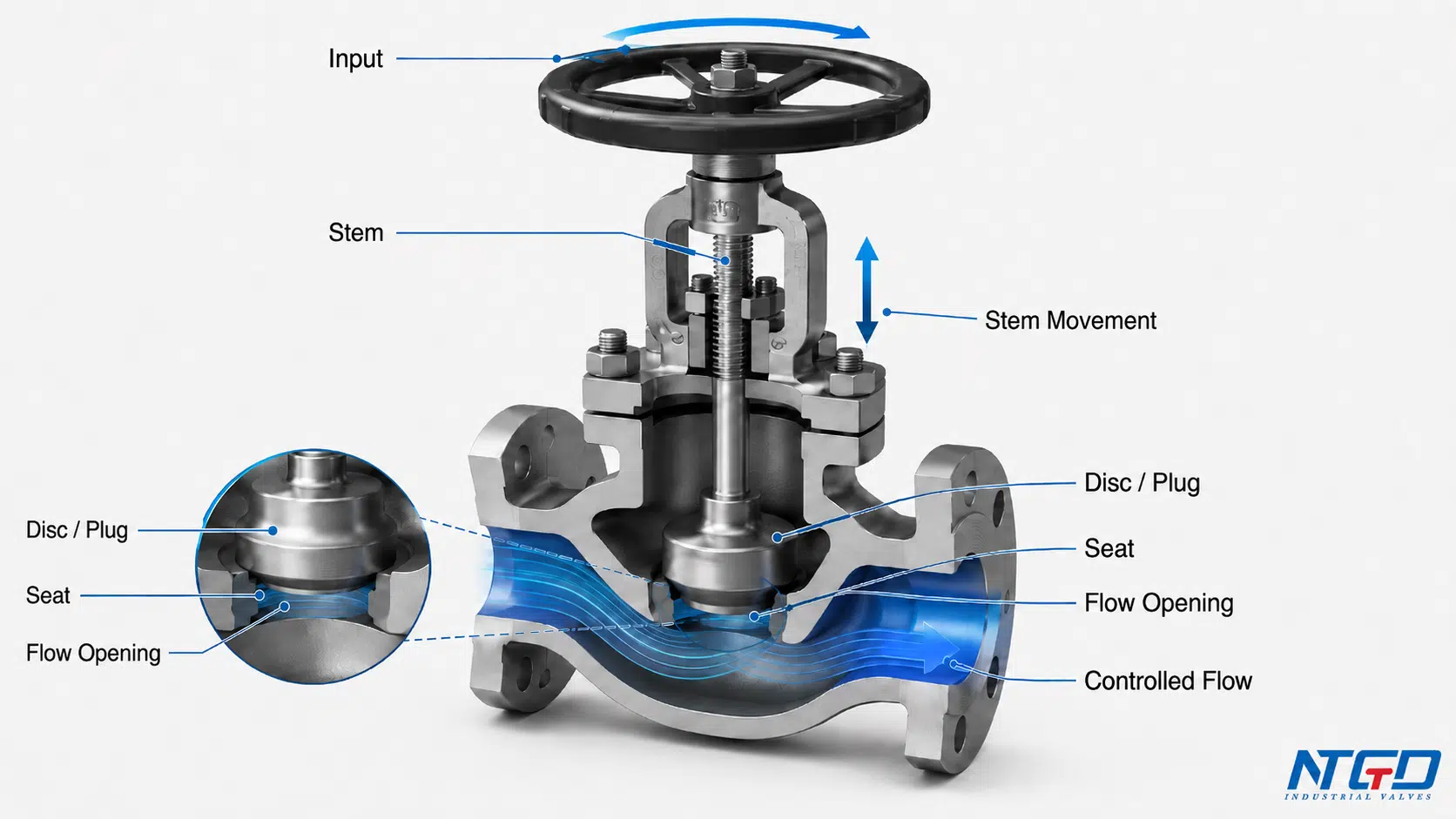

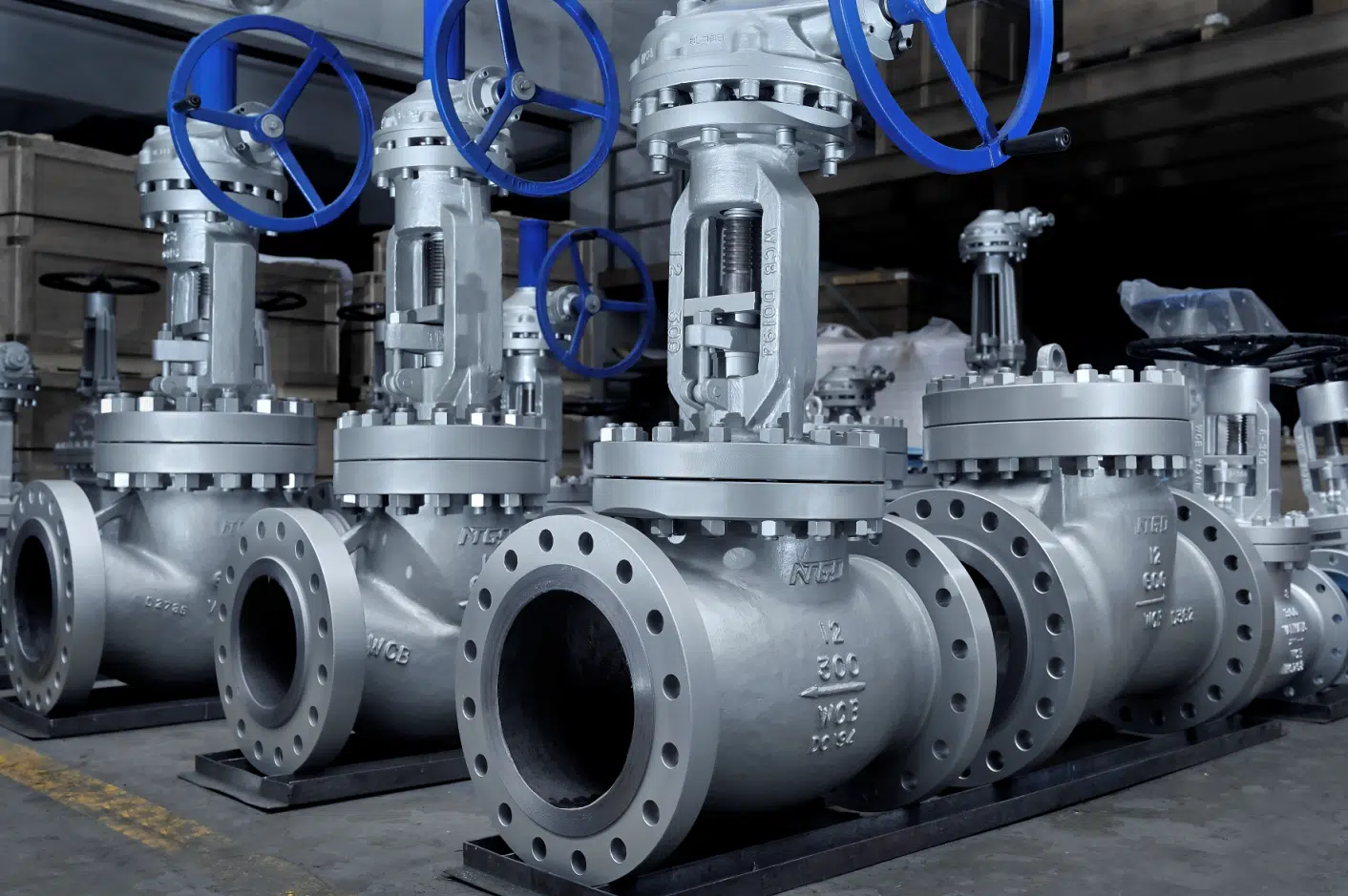

Быстрый ответ: Как работает шаровой клапан?
В отличие от поворотных клапанов, шаровой клапан работает за счет линейного движения: шток перемещает диск или плунжер вверх и вниз относительно неподвижного седла внутри корпуса клапана. Когда маховик или привод перемещает шток, шток располагает диск или плунжер ближе или дальше от седла. При этом изменяется отверстие между диском и седлом, что регулирует доступную площадь потока.
Когда диск приподнимается от седла, жидкость может проходить через клапан. Когда диск частично открыт, клапан может регулировать или дросселировать поток. Когда диск плотно прижат к седлу, клапан перекрывает поток.
Это основной принцип работы шарового клапана:
- Вход для маховика или привода
- Движение стебля
- Перемещение диска / плунжера
- Изменения в открытии сидений
- Изменение площади потока
- Дросселирование или перекрытие потока
Это линейное движение обеспечивает прямую механическую зависимость между перемещением штока, положением диска и площадью потока. Именно поэтому шаровые клапаны обычно используются для контролируемого дросселирования, а не для простого включения-выключения.
Что такое шаровой клапан? Область применения данного руководства по принципам работы
Краткое определение шарового клапана
Шаровой клапан - это клапан с линейным перемещением, используемый для запуска, остановки и регулирования потока жидкости. Внутри корпуса клапана подвижный диск или плунжер взаимодействует с неподвижным седлом. Шток перемещает диск или плунжер в прямолинейном направлении, обычно с помощью ручного маховика или привода.
Поскольку диск может располагаться на разной высоте над седлом, шаровой клапан обычно используется там, где регулирование или дросселирование потока важнее, чем минимально возможное сопротивление потоку.
О чем рассказывает данное руководство и о чем оно не рассказывает
Это руководство посвящено общему принципу работы шарового клапана. В нем объясняется, как работают вместе шток, диск или плунжер, седло, проточная часть корпуса и запорная поверхность.
Она не пытается стать полным руководством по всем темам, связанным с шаровыми клапанами. В частности, в этой статье не рассматриваются все типы шаровых клапанов, полные списки деталей, правила выбора, процедуры технического обслуживания, инструкции по монтажу, расчет перепада давления или проектирование направления потока.
Эти темы отвечают на разные инженерные вопросы. Например, полная идентификация деталей, выбор клапана, техническое обслуживание, направление потока и конфигурации для конкретного продукта должны рассматриваться в отдельных технических ресурсах, а не в данном руководстве по принципам работы.
Чтобы получить полную информацию о компонентах, сосредоточьтесь в этой статье на рабочих движениях и используйте NTGD's Руководство по деталям и компонентам шарового клапана когда основной вопрос заключается в идентификации корпуса, крышки, сальника, прокладки, обшивки или детали.
Основные рабочие компоненты шарового клапана
Шаровой клапан состоит из множества деталей, но не каждую из них нужно подробно описывать, чтобы понять, как работает клапан. Для принципа работы наиболее важными компонентами являются входное устройство, шток, диск или плунжер, седло и проточная часть корпуса.
| Рабочий компонент | Основная функция в механизме шарового клапана | Почему это важно |
|---|---|---|
| Маховик или привод | Обеспечивает входную силу или движение | Преобразует ручной или управляющий сигнал в перемещение штока, делая его отправной точкой управляющего движения |
| Стебель | Передает движение от маховика или привода к диску или плунжеру | Передает линейное движение на диск или плунжер, поэтому положение штока напрямую влияет на положение диска |
| Диск или пробка | Перемещается относительно сиденья | Преобразует движение штока в изменение ограничения потока в отверстии седла |
| Сиденье / подседельное кольцо | Обеспечивает фиксированную уплотнительную поверхность | Создает фиксированную опорную точку уплотнения для перекрытия и управления потоком |
| Корпус клапана | Содержит внутренний канал потока | Перенаправляет жидкость через область сиденья, поддерживая контроль и одновременно добавляя сопротивление |
Маховик или привод: Устройство ввода
Устройство ввода является отправной точкой в работе шарового клапана. В ручном шаровом клапане маховик перемещает шток. В шаровом клапане с приводом движение обеспечивает электропривод.
Для данной статьи важно следующее: маховик или привод сам по себе не управляет жидкостью напрямую. Он перемещает шток, а шток управляет внутренним запорным элементом.

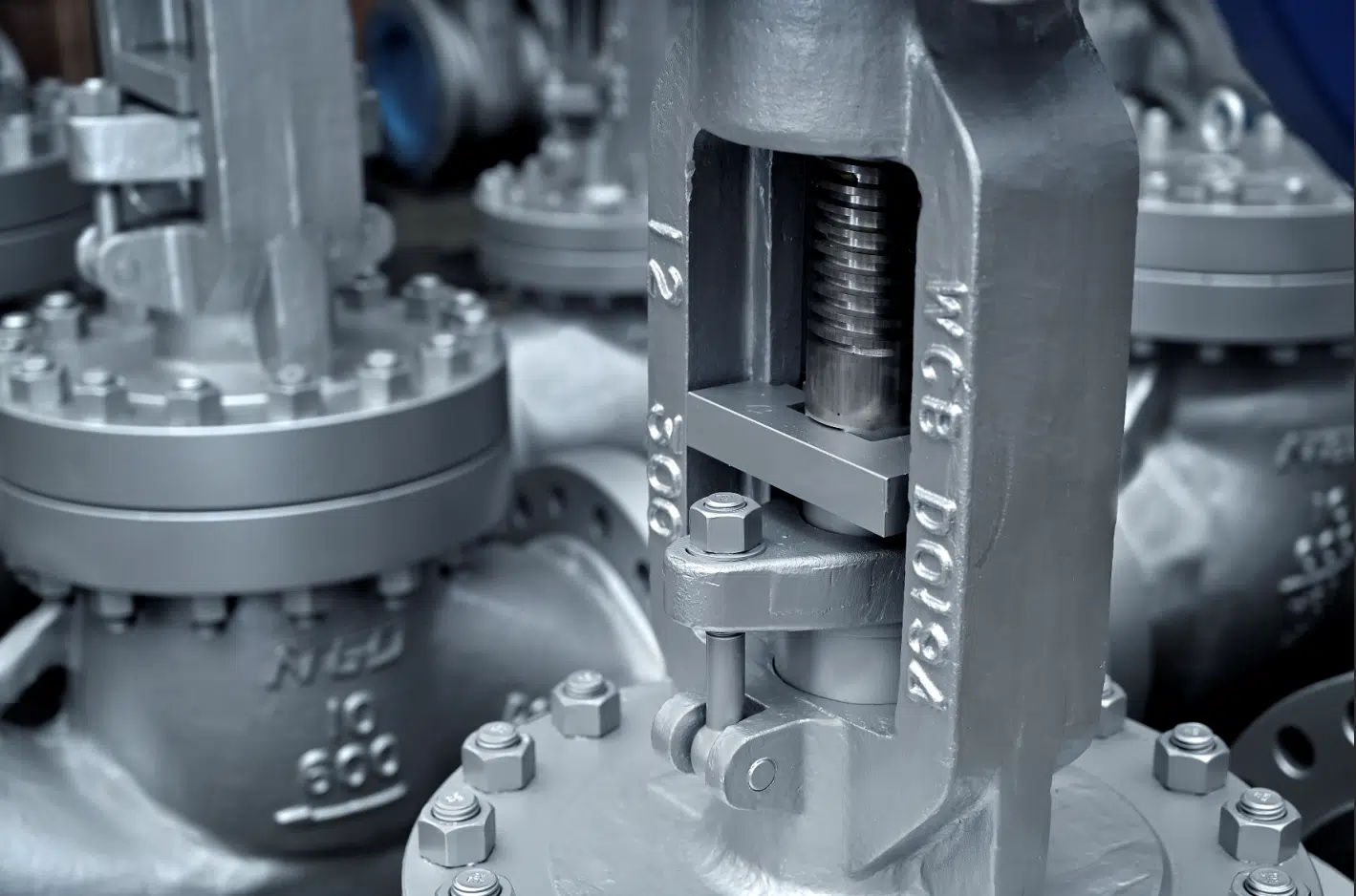

Ствол: часть для передачи движения
Шток является связующим звеном между внешним рабочим органом и внутренним диском или плунжером. Его функция заключается в передаче движения в корпус клапана и управлении вертикальным положением запорного элемента.
В шаровом клапане это движение является линейным. Именно линейный ход штока создает контролируемую зависимость между управляющим воздействием и положением диска или плунжера на седле.
Диск или пробка: Подвижный закрывающий элемент
Диск или плунжер - это подвижная часть, которая изменяет ограничение потока. При движении штока диск или плунжер изменяет свое положение относительно отверстия в седле.
Более высокое положение диска обычно создает большую площадь потока. Нижнее положение уменьшает отверстие. Когда диск или плунжер полностью сел, клапан переходит в запорное положение.
Седло / седельное кольцо: фиксированная уплотнительная поверхность
Седло - это неподвижная поверхность внутри клапана. Оно дает подвижному диску или плунжеру фиксированную точку отсчета как для дросселирования, так и для перекрытия.
Это неподвижное седло важно, поскольку регулирование потока зависит от расстояния между подвижным запорным элементом и отверстием седла. Запирание зависит от правильного контакта между диском или плунжером и уплотнительной поверхностью седла.

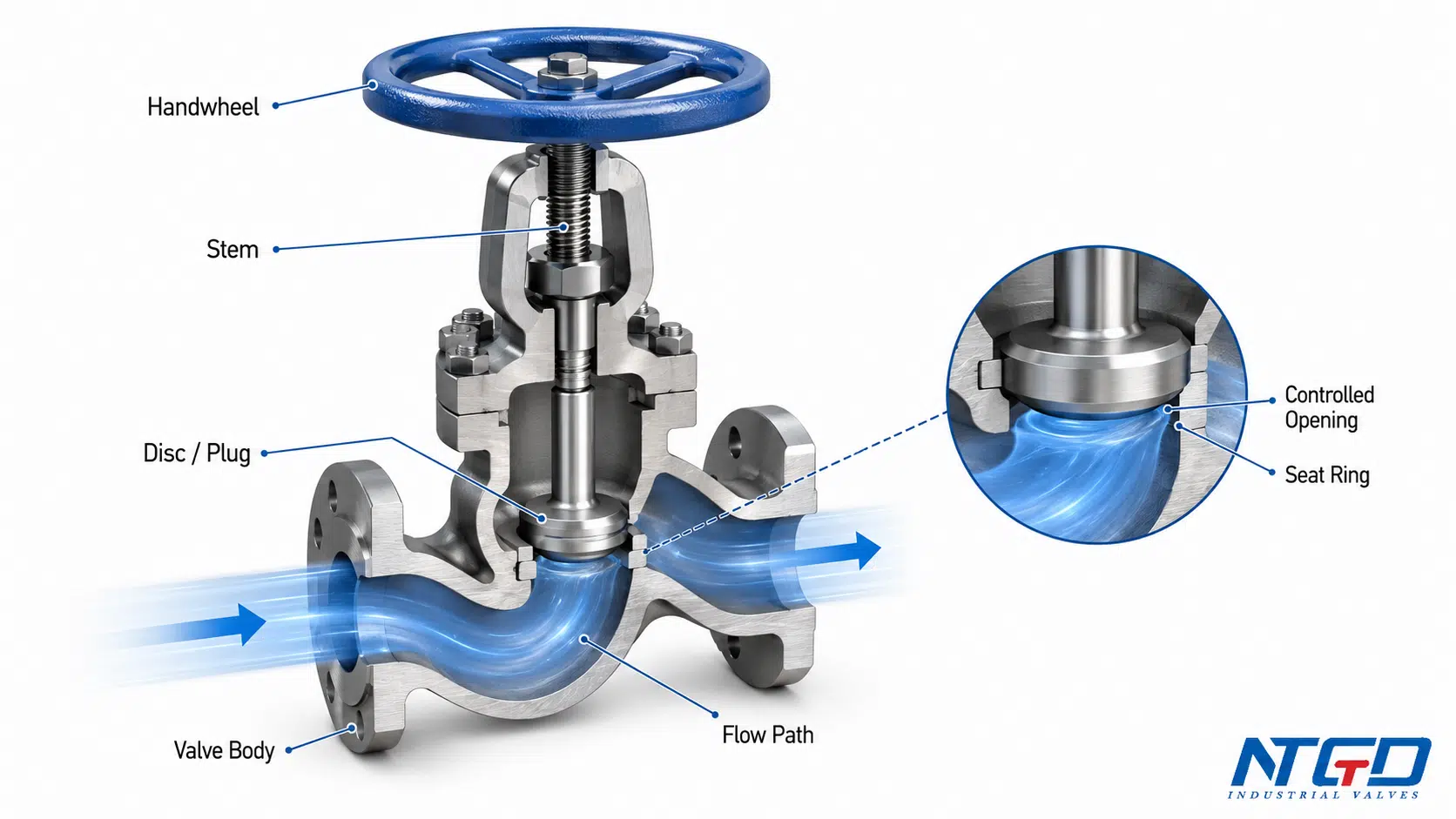

Корпус и проточный тракт: Где жидкость меняет направление
В корпусе находится внутренний канал потока. Во многих конструкциях шаровых клапанов поток проходит не прямо через клапан. Жидкость меняет направление при прохождении через седло.
Этот внутренний путь - одна из причин, по которой шаровые клапаны полезны для регулирования, но именно поэтому они обычно имеют более высокие потери давления, чем многие конструкции прямоточных клапанов.

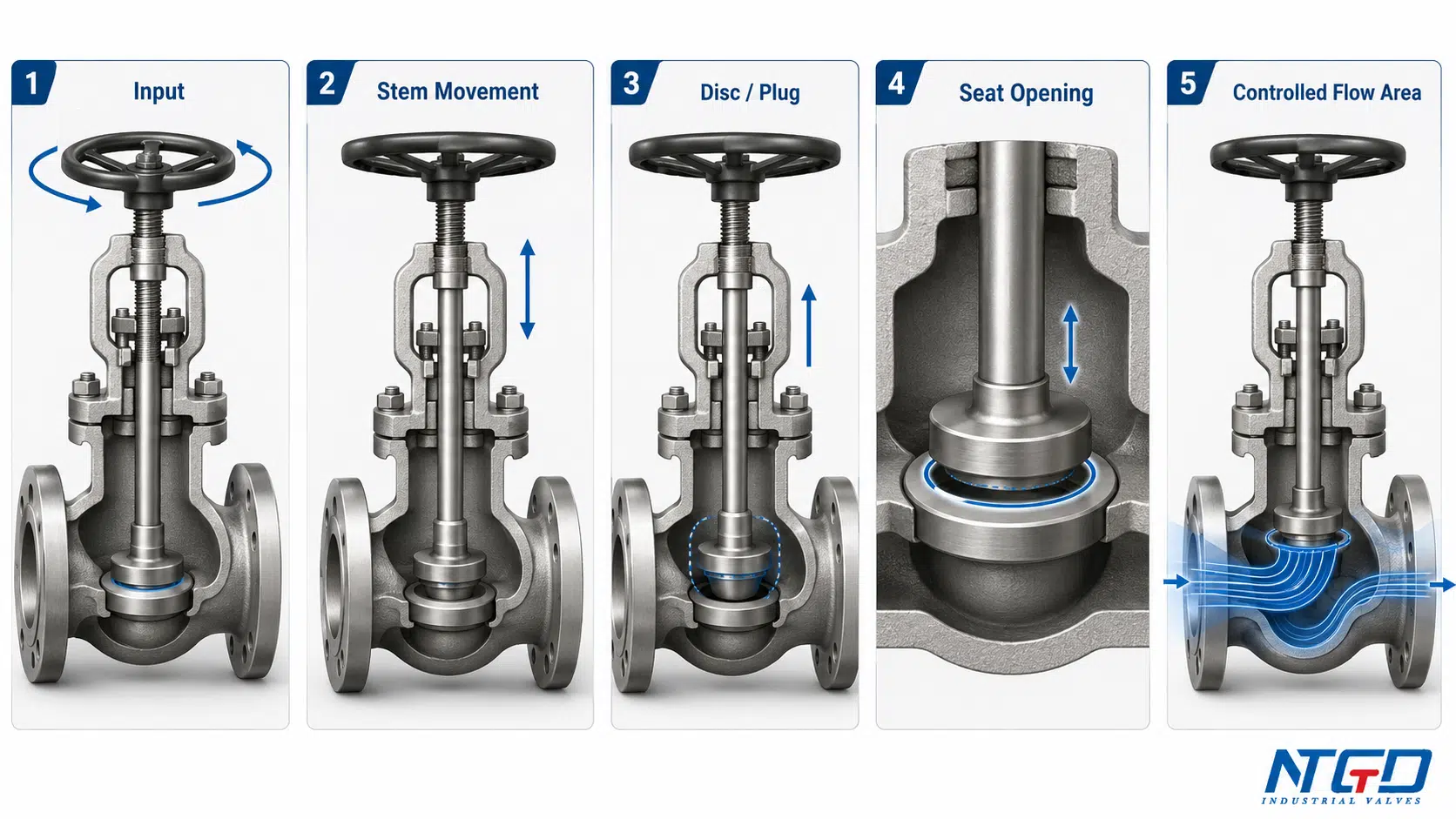

Механизм шарового клапана: От входа к зоне потока
Механизм шарового клапана лучше всего понимать как цепь движений. Каждая часть передает действие следующей части до тех пор, пока не изменится площадь потока.
Шаг 1: Ввод перемещает стебель
Оператор или привод обеспечивает первое движение. В ручном клапане это обычно начинается с движения маховика. В автоматическом клапане движение обеспечивает привод.
Точный внешний метод работы может быть разным, но внутренняя цель одна и та же: контролируемое перемещение стержня.
Шаг 2: Шток перемещает диск или плунжер
Шток соединен с диском или плунжером. При движении штока он поднимает или опускает запорный элемент.
Именно поэтому шаровые клапаны называют клапанами линейного перемещения. Запорный элемент не качается, не скользит, как затвор, и не поворачивается на четверть оборота. Это линейное перемещение создает прямую механическую зависимость между положением маховика или привода и открытием потока внутри клапана.
Шаг 3: Диск или заглушка меняют отверстие в сиденье
По мере удаления диска или плунжера от седла отверстие увеличивается. По мере приближения к седлу отверстие становится меньше.
Это отверстие является управляющей точкой клапана. Изменение положения диска или плунжера изменяет доступный проход для жидкости в области седла.
Шаг 4: Открытие сиденья изменяет площадь потока
Площадь потока - это доступное пространство для прохождения жидкости между диском или плунжером и седлом. Когда эта площадь велика, поток может пройти больше. Когда она мала, поток ограничивается.
Это изменение площади потока является основным механизмом дросселирования золотникового клапана. Клапан может ограничивать или увеличивать поток, устанавливая диск или плунжер в контролируемые промежуточные точки, а не только перемещаясь между полностью открытым и полностью закрытым положениями.

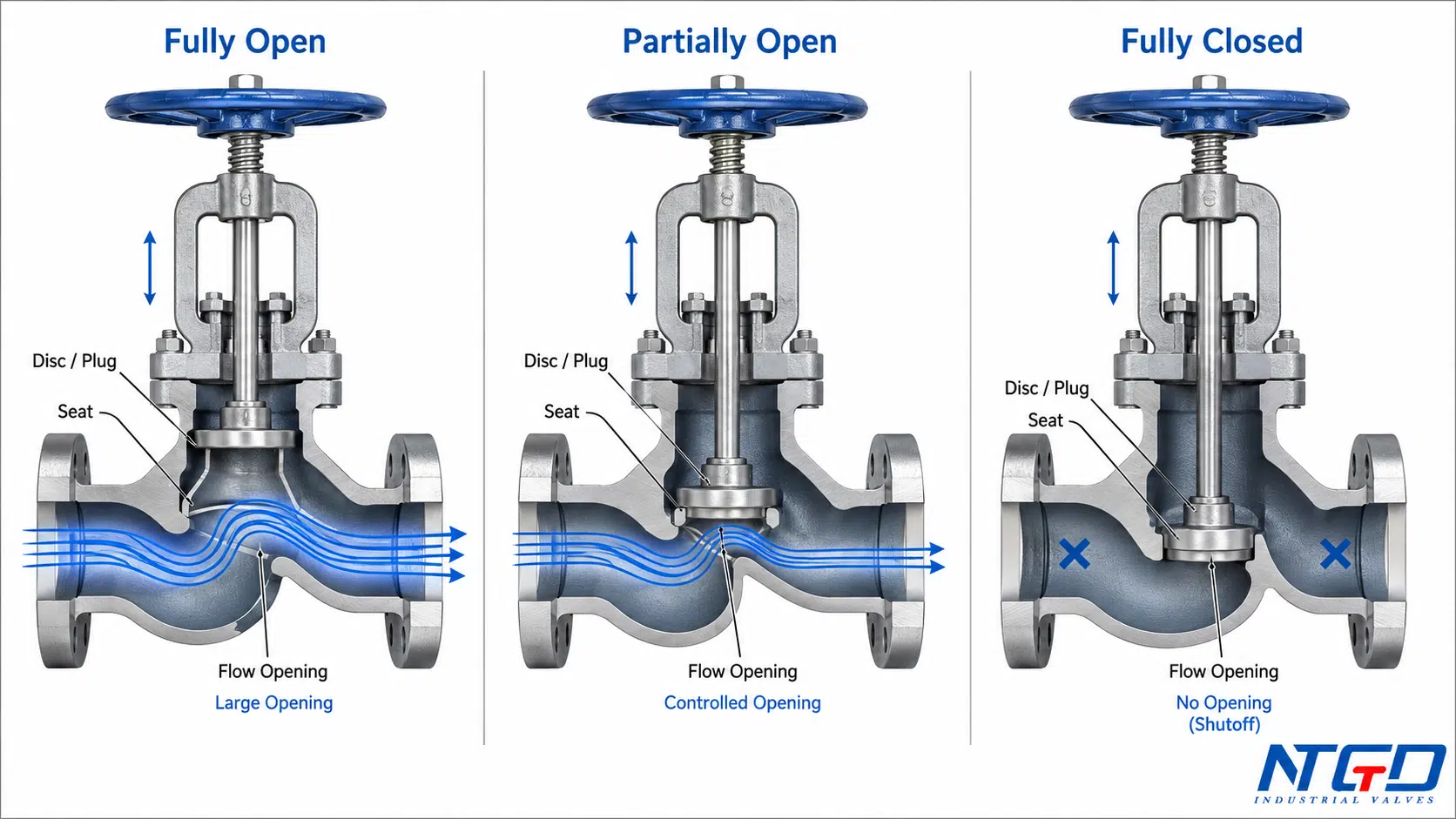

Открытое, частично открытое и закрытое положения
Шаровой клапан проще всего понять, рассмотрев три рабочих положения: полностью открыто, частично открыто и полностью закрыто.
| Положение клапана | Положение диска / плунжера | Поведение потока | Основная цель |
|---|---|---|---|
| Полностью открыта | Поднимается с сиденья | Максимальное доступное отверстие для данной конструкции клапана | Разрешить поток |
| Частично открыто | Удерживается между открытым и закрытым положениями | Ограниченная зона потока | Дросселирование / регулирование |
| Полностью закрыт | Прижатый к сиденью | Перекрытие потока на седле | Запор |
Полностью открытое положение
В полностью открытом положении диск или плунжер приподнимается над седлом. Это создает большее отверстие в области седла и позволяет жидкости проходить через клапан.
Однако “полностью открыт” не означает, что клапан имеет такое же сопротивление потоку, как и прямоточный клапан. Внутренний канал корпуса все еще может создавать потери давления, поэтому полностью открытый клапан не следует понимать как отсутствие сопротивления.
Частично открытое положение для дросселирования
В частично открытом положении диск или плунжер не полностью поднят и не полностью посажен. Он находится где-то между открытым и закрытым положениями.
Именно здесь для дросселирования обычно используются шаровые клапаны. Изменяя высоту диска или плунжера, клапан изменяет площадь потока. Меньшее отверстие ограничивает поток. Большее отверстие позволяет увеличить поток.
Зависимость между положением диска и расходом не всегда идеально линейна. Однако определенный ход штока и фиксированная геометрия седла обеспечивают более воспроизводимое дросселирование, чем простое движение клапана при включении-выключении.
Полностью закрытое положение для отключения
В полностью закрытом положении диск или плунжер прижимается к седлу. Уплотнительные поверхности соприкасаются, и путь потока закрывается на седле.
Действие затвора зависит от состояния диска, седла, хода штока и общей конструкции клапана. Если уплотнительные поверхности повреждены, загрязнены или не соответствуют условиям эксплуатации, клапан может работать не так, как ожидалось. Подробная диагностика утечек должна быть описана в руководстве по техническому обслуживанию или устранению неисправностей, а не в этой статье о принципах работы.
Как диск и седло создают запор
Контакт диска с седлом и уплотнительная поверхность
Запорный принцип шарового клапана основан на контакте между диском или плунжером и седлом. Седло закреплено в корпусе клапана. Диск или плунжер перемещается в контакте с ним.
При правильном контакте диска или плунжера с седлом путь потока через зону седла закрывается. Это отличается от дросселирования, при котором диск или пробка частично отходит от седла, оставляя контролируемое отверстие.

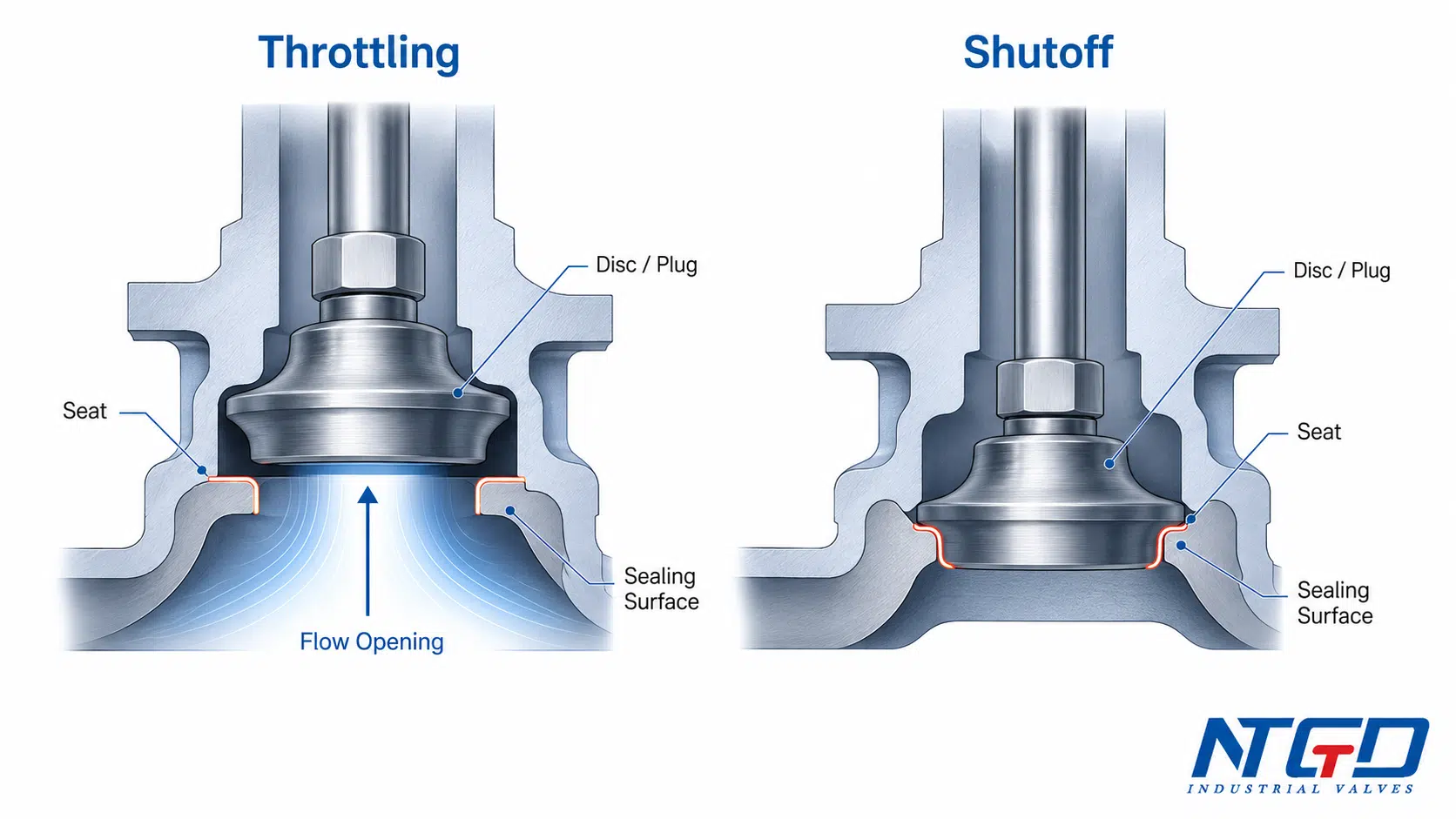

Чем запор отличается от дросселирования
В дросселировании и запорном устройстве используются одни и те же основные детали, но это не одно и то же рабочее состояние.
При дросселировании клапан намеренно удерживается в промежуточном положении. Жидкость проходит через ограниченное отверстие, а клапан управляет потоком, изменяя это отверстие.
При перекрытии клапан переводится в закрытое положение. Диск или плунжер прижимается к седлу, чтобы остановить поток через клапан.
При дросселировании область седла диска остается подверженной воздействию скорости потока, турбулентности и перепада давления. При длительном или жестком регулировании необходимо тщательно проверить конструкцию, состояние среды, перепад давления и частоту работы.
О чем не рассказывается при диагностике утечек
Это общее объяснение не охватывает конкретные процедуры диагностики или ремонта утечек. Если шаровой клапан не перекрывается должным образом, возможными причинами могут быть износ седла, повреждение диска, попадание инородных частиц, проблемы с выравниванием штока, проблемы с сальником или неправильные условия эксплуатации.
Эти проблемы требуют проведения осмотра и технического обслуживания. Их не следует рассматривать в рамках данного руководства по общим принципам работы.
Траектория потока, перепад давления и поведение дросселя
Почему траектория потока меняет направление
Во многих конструкциях шаровых клапанов жидкость движется не по простому прямому каналу. Она входит в корпус клапана, проходит через седло и меняет направление, прежде чем покинуть клапан.
Этот путь потока - часть того, что обеспечивает управляемость шарового клапана. Диск или плунжер располагается непосредственно напротив отверстия в седле, поэтому клапан может регулировать доступную площадь потока с помощью четкого механического управления.

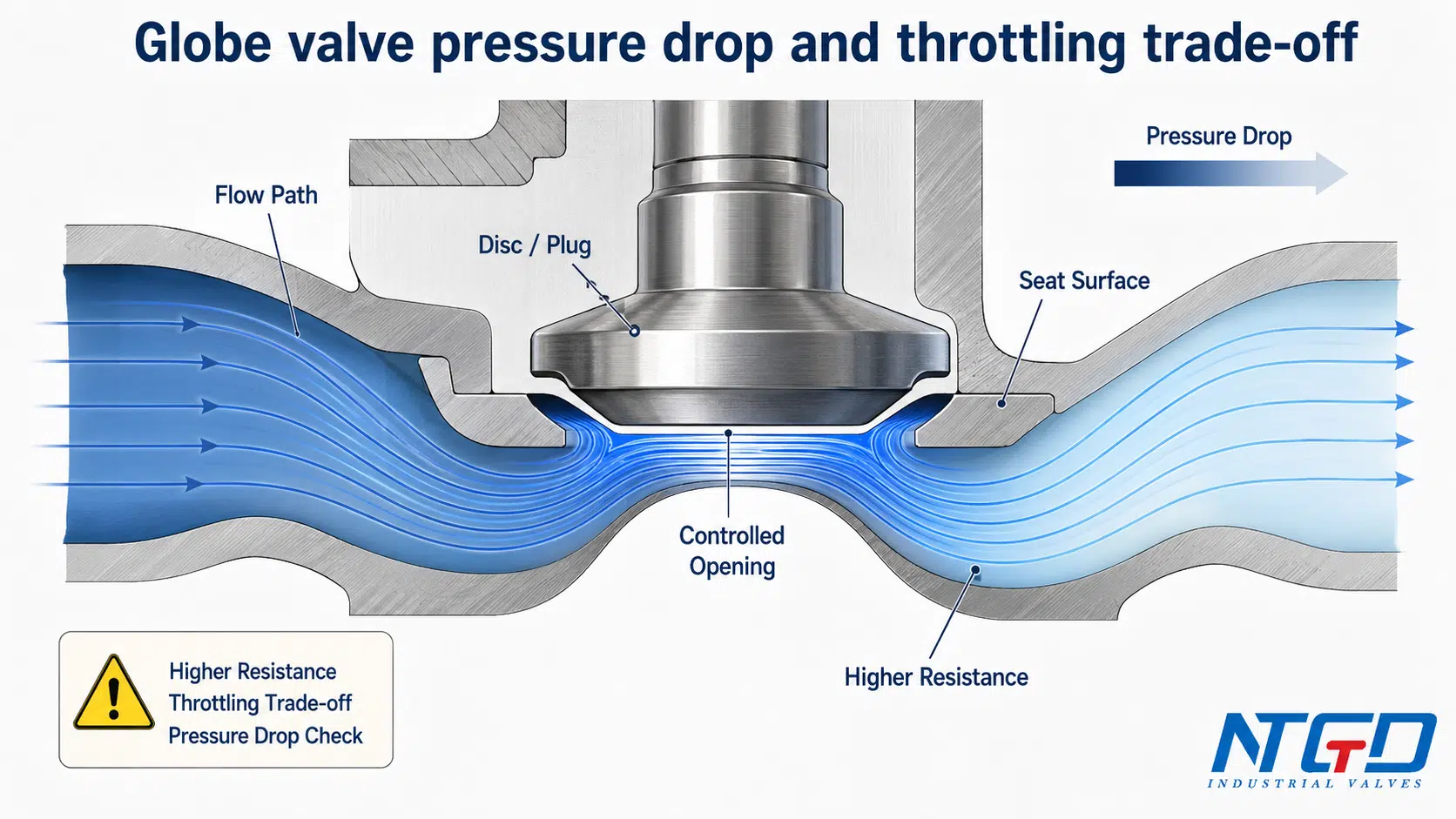

Почему шаровые клапаны обычно имеют более высокий перепад давления
Поскольку жидкость меняет направление внутри клапана, шаровые клапаны обычно создают большее падение давления, чем многие конструкции прямоточных клапанов.
Более высокий перепад давления является типичным компромиссом при проектировании шаровых клапанов. Перенаправленный путь потока и зона регулирования тарельчатого седла обеспечивают более точное регулирование, в то время как система воспринимает большее сопротивление, чем при использовании многих конструкций прямоточных клапанов.
Для сравнения моделей тела, определения границ падения давления и выбора более широкого типа используйте NTGD Типы шаровых клапанов и руководство по выбору вместо того, чтобы расширять выбор Z-шаблона, Y-шаблона или углового шаблона на этой рабочей странице.
Для людей с внешним инженерным образованием это Справочник по машиностроению обсуждение шаровых клапанов описывает механизм дросселирования с дисковым седлом, большие потери напора при многократных поворотах под прямым углом, а также учитывает направление потока в зависимости от обслуживания.
В реальных проектах этот компромисс должен быть проверен с учетом допустимого перепада давления в системе, мощности насоса, стоимости энергии и требований к управлению процессом. Допустимый перепад давления зависит от условий эксплуатации, размера клапана, формы корпуса, конструкции накладки, расхода, среды и требований системы.
Почему эта конструкция помогает регулировать расход
Та же геометрия, которая создает сопротивление, помогает клапану регулировать поток. Диск или плунжер располагается над седлом, поэтому изменение его положения изменяет площадь потока контролируемым образом.
Это делает шаровые клапаны полезными там, где система требует частой регулировки, дросселирования или контролируемого снижения расхода. Тем не менее, клапан следует тщательно выбирать, если в системе имеется высокий перепад давления, высокая скорость, серьезный риск вспышки или кавитации, абразивные среды или жесткие требования к герметичности.
Направление потока Внимание: Подтвердите стрелку на корпусе и в техническом паспорте
Многие шаровые клапаны имеют предпочтительное направление потока. Направление потока может влиять на усилие открытия, усилие закрытия, поведение уплотнения, износ и стабильность управления.
Подтверждение правильного направления потока - важный этап предварительной установки, но окончательная рекомендация должна исходить из стрелки на корпусе клапана, технического паспорта, чертежа или инструкции производителя, а не из общего правила, применимого ко всем шаровым клапанам.
В этой статье объясняется только принцип работы. Она не заменяет полного руководства по направлению потока шарового клапана или руководства по установке.
Что этот принцип работы означает в реальной работе
Где механизм поддерживает контролируемый поток
Шаровый клапан часто используется в тех случаях, когда в технологическом процессе требуется не простая изоляция "включено-выключено", а регулируемый поток. Его дисковый седловой механизм допускает промежуточные положения, и эти положения могут использоваться для регулирования потока через клапан.
Это делает шаровой клапан полезным во многих системах управления промышленными жидкостями, где требуется дросселирование, регулировка потока или стабильная работа запорного устройства.
Где механизм имеет практические ограничения
Конструкция с линейным перемещением также имеет свои ограничения. Она не является идеальной для всех видов работ, особенно если основное требование - минимальный перепад давления, очень быстрая работа или работа с тяжелыми твердыми частицами.
Эти ограничения не делают шаровой клапан непригодным для использования. Они означают, что принцип работы должен соответствовать реальным условиям эксплуатации. Среда, давление, температура, расход, допустимый перепад давления, требования к запорной арматуре, направление установки, торцевое соединение и способ приведения в действие - все это влияет на окончательное решение.
Сервисные данные для подтверждения перед RFQ
Прежде чем выбрать или запросить шаровой клапан, покупатель или инженер должен подтвердить основные условия эксплуатации.
| Пункт RFQ | Почему это важно |
|---|---|
| СМИ | Влияет на материал, отделку, посадочное место и пригодность уплотнений |
| Давление и температура | Влияет на номинал корпуса, материал и конструкцию уплотнения |
| Требование к управлению потоком | Определяет, важна ли производительность дросселирования |
| Допустимый перепад давления | Помогает проверить, является ли пропускная способность шарового клапана приемлемой |
| Концевое соединение | Влияет на установку и совместимость трубопроводов |
| Рисунок тела | Может влиять на пропускную способность и перепад давления |
| Материал и конструкция сиденья | Влияет на долговечность и эксплуатационную совместимость |
| Ручное управление или управление с помощью привода | Влияет на метод управления и потребности в автоматизации |
| Предпочтительное направление потока | Должно быть подтверждено стрелкой на корпусе, чертежом или техническим паспортом |
Четкие данные об эксплуатации помогают команде инженеров определить, подходит ли общая конструкция шарового клапана, или для работы требуется конструкция, рассчитанная на высокое давление, фланцевое соединение, работа с паром, конфигурация с сильфонным уплотнением, угловой корпус или автоматическое управление.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Как открывается, закрывается или дросселируется ручной шаровой клапан?
В ручном шаровом клапане поворот маховика приводит в движение шток. Шток изменяет положение диска или плунжера относительно седла. Когда диск или плунжер отходит от седла, клапан открывается. Когда он приближается к седлу, клапан ограничивает поток. При полном прилегании к седлу клапан закрывается.
Как определить в полевых условиях, открыт или закрыт шаровой клапан?
Это зависит от конструкции клапана. В некоторых ручных шаровых клапанах для индикации открытого или закрытого состояния используется ход штока, положение маховика или индикация положения. Клапаны с приводом могут обеспечивать локальную или дистанционную индикацию положения. Правильный метод должен быть подтвержден конструкцией клапана, чертежом, информацией на бирке или инструкцией производителя.
Имеет ли направление потока значение для шарового клапана?
Да, направление потока часто имеет значение. Многие шаровые клапаны имеют предпочтительное направление потока, поскольку сила потока может влиять на силу открытия, силу закрытия, уплотнение, износ и стабильность управления. Всегда сверяйтесь со стрелкой на корпусе, техническим паспортом, чертежом или инструкцией производителя.
Можно ли использовать шаровой клапан для потока в обоих направлениях?
Не всегда. Некоторые конструкции могут допускать поток более чем в одном направлении, но многие шаровые клапаны устанавливаются с предпочтительным направлением. Правильный ответ зависит от конструкции клапана, условий эксплуатации, настройки и инструкций производителя.
Что произойдет, если установить шаровой клапан в обратном направлении?
Неправильное направление потока может повлиять на работу затвора, рабочее усилие, износ седла, нагрузку на сальник, стабильность управления или перепад давления. Точное влияние зависит от конструкции клапана и условий эксплуатации. Поэтому перед установкой необходимо свериться с указанием стрелки на корпусе и техническим паспортом.
Имеет ли шаровой клапан большой перепад давления?
Шаровой клапан обычно имеет более высокий перепад давления, чем многие прямоходные клапаны, поскольку жидкость меняет направление внутри корпуса и проходит через седло. Фактический перепад давления зависит от размера клапана, формы корпуса, конструкции накладки, расхода, среды и условий в системе.
Почему шаровые клапаны используются для дросселирования?
Золотниковые клапаны используются для дросселирования, поскольку диск или плунжер можно установить в положение между полностью открытым и полностью закрытым. Это позволяет клапану постепенно изменять площадь потока, а не только включать или выключать поток.
Какие проблемы связаны с принципом работы шарового клапана?
Проблемы, связанные с принципом работы шарового клапана, часто касаются деталей, контролирующих движение и уплотнение. Изношенные поверхности диска или седла могут повлиять на перекрытие, проблемы со штоком или сальником могут увеличить рабочее усилие, а эрозия в зоне диск-седло может снизить стабильность дросселирования. Подробные решения по осмотру и ремонту должны быть изложены в специальном руководстве по обслуживанию и устранению неисправностей шаровых клапанов.
Для проведения инспекции, классификации утечек и принятия решений о ремонте или замене направьте эти вопросы в NTGD Руководство по обслуживанию и устранению неисправностей шарового клапана а не расширять процедуры обслуживания в рамках этой страницы с принципами работы.
Быстро ли открывается и закрывается шаровой клапан?
Шаровой клапан, как правило, не такой быстрый, как четвертьоборотный, поскольку в нем используется линейное перемещение штока. Диск или плунжер должен пройти требуемое перемещение штока, прежде чем клапан перейдет из открытого в закрытое положение или из закрытого в открытое. Шаровые клапаны обычно ценятся больше для управления и дросселирования, чем для быстрой работы.
Заключение
В общем, конструкция шарового клапана с линейным перемещением - когда шток прижимает диск или плунжер к неподвижному седлу - определяет как его управляемость, так и практические пределы. Тот же механизм, который обеспечивает дросселирование и перекрытие, также создает сопротивление потоку, которое должно быть проверено в реальных условиях эксплуатации.
Принцип работы шарового клапана заключается не только в открытии и закрытии. Он заключается в том, как перемещение штока, положение диска или плунжера, открытие седла, площадь потока, перепад давления и запорная поверхность взаимодействуют внутри корпуса клапана.
В реальных условиях применения этот принцип работы должен быть увязан с фактическими условиями эксплуатации. Давление, температура, рабочая среда, допустимый перепад давления, требования к запорной арматуре, направление потока, форма корпуса, материал, конструкция седла и способ приведения в действие - все это влияет на то, подходит ли шаровой клапан.
