Клапан OS&Y находится в открытом положении, если шток поднят вверх | Руководство по клапанам OSY

OS&Y находится в открытой позиции, если?

Клапан OS&Y находится в открытом положении, если шток поднят и заметно выступает над маховиком или коромыслом.
Клапан с наружным винтом и коромыслом находится в открытом положении, если поднимающийся шток полностью поднят и хорошо виден.
Шток вверх = клапан OS&Y / OSY открыт. Шток вниз = клапан OS&Y / OSY закрыт.

Это самое быстрое полевое правило для визуальной идентификации. Именно поэтому клапаны OS&Y широко используются в системах, где операторы, инспекторы и команды технического обслуживания должны быстро подтверждать состояние клапана.

Быстрый ответ для проверки: частичный подъем штока не должен рассматриваться как полностью открытый. При вводе в эксплуатацию, осмотре и техническом обслуживании рекомендуется подтверждать полный ход штока.

An Клапан OS&Y это задвижка с поднимающимся штоком в которых резьбовой шток расположен вне корпуса клапана. OS&Y означает Наружный винт и вилка. Во многих проектах он также описывается как наружный клапан со штоком и коромыслом.

Видимое движение штока является отличительной особенностью этой конструкции. Когда клапан открывается, шток поднимается. Когда клапан закрывается, шток опускается. Благодаря этому внешнему движению состояние клапана легче проверить, чем в конструкциях, где ход штока не виден.

Это имеет значение в противопожарная защита, распределение воды, планировка насосных станций и промышленные запорные устройства, Визуальный контроль, быстрый и однозначный, позволяет сократить количество ошибок при проверке и повысить безопасность эксплуатации.

Это руководство объясняет:

• как определить, открыт или закрыт клапан OS&Y
• что означает OS&Y / OSY
• принцип работы клапана
• как сравнить с клапаном без восходящего штока
• что должны проверить инженеры при выборе и проверке
• как перейти от определения к спецификации и закупкам

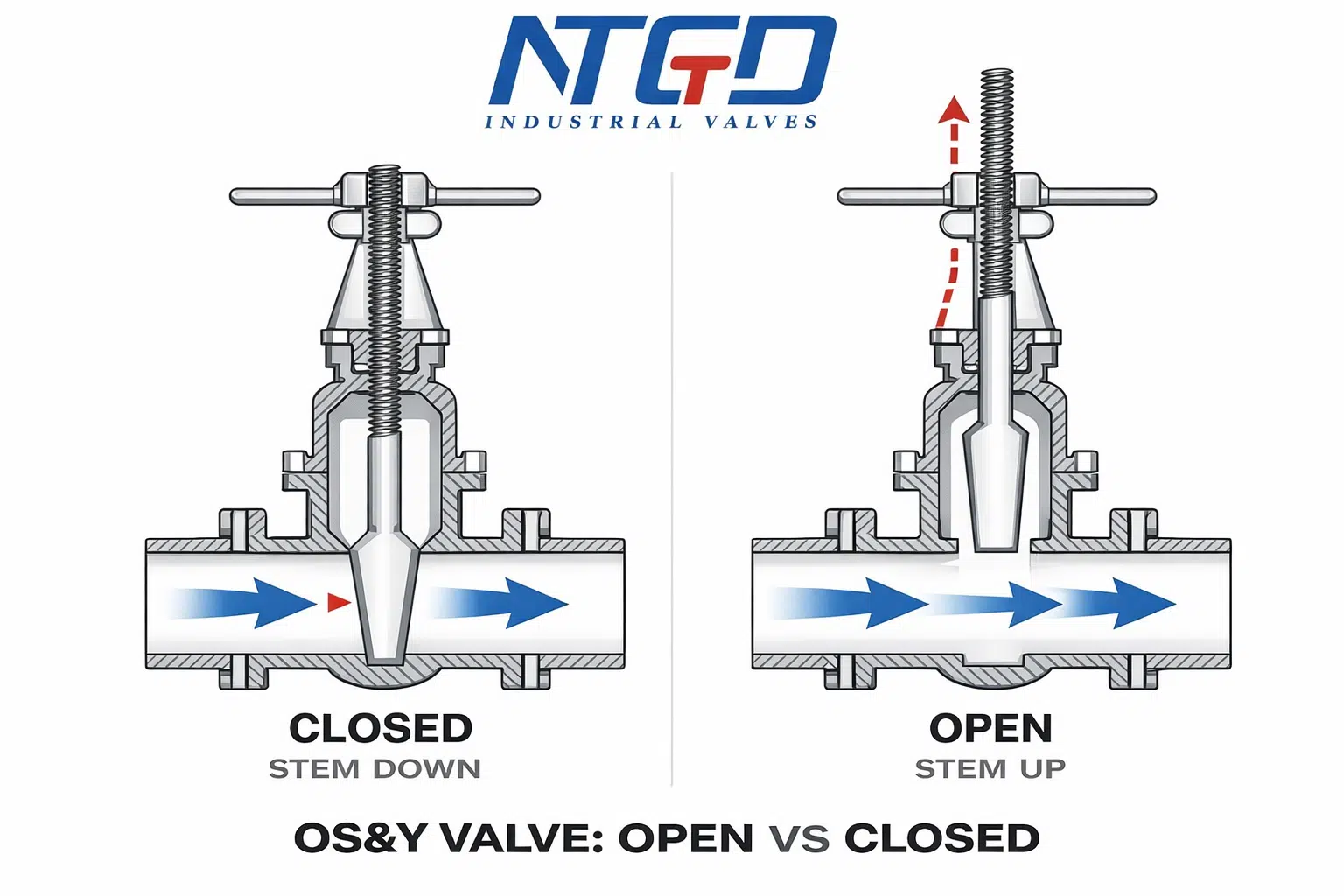

Как определить, открыт или закрыт клапан OS&Y

Быстрый ответ
Клапан OS&Y находится в открытом положении, если шток поднят и заметно выступает над маховиком.
Если шток опускается, клапан закрыт.

Это самый прямой ответ на распространенный поисковый запрос: “os&y находится в открытом положении, если”.

Таблица быстрой идентификации

Правильное суждение о поле должно быть основано на видимая позиция на стебле плюс подтверждение полной командировки, а не на догадках. В реальных системах частично поднятый шток может быть принят за полностью открытый клапан, если монтажники или инспекторы не проверят фактический ход.

Почему видимый стебель имеет значение

Видимый поднимающийся шток - это не просто механическая деталь. Это преимущество для инспекции. В системах, где необходимо быстро проверить состояние клапана, видимый шток уменьшает двусмысленность и помогает операторам подтвердить, открыт или закрыт запорный орган, не полагаясь только на положение рукоятки.

Что означает OS&Y (OSY) в арматуре?

OS&Y означает в клапанах = внешний винт и ярмо, конфигурация с поднимающимся штоком с видимым ходом штока.

• Наружный винт означает, что резьбовая часть штока находится за пределами границы давления клапана.
• Ярмо это внешняя рама, которая поддерживает и направляет операционный блок.

Поскольку резьба штока внешняя, шток поднимается, когда клапан открывается, и опускается, когда клапан закрывается. Поэтому клапаны OS&Y принято объединять в группы задвижки с поднимающимся штоком.

Что такое клапанное ярмо?

A коромысло клапана это внешняя опорная конструкция, которая удерживает и направляет узел штока. Проще говоря, это рама, которая помогает удерживать рабочий механизм на одной линии во время движения штока вверх и вниз.

OS&Y vs Внешний шток и ярмо

На практике термины наружный винт и вилка и наружный шток и коромысло часто используются как взаимозаменяемые. Оба обозначают клапан, движение штока которого видно снаружи.

Почему термин имеет значение для закупок

Для инженеров и покупателей термин OS&Y - это не просто описание характеристик на табличке. Он обозначает конструкцию клапана с:

• видимая индикация положения
• движение восходящего штока
• отличие от клапанов с невосходящим штоком по занимаемой площади
• преимущества осмотра в правильных областях применения

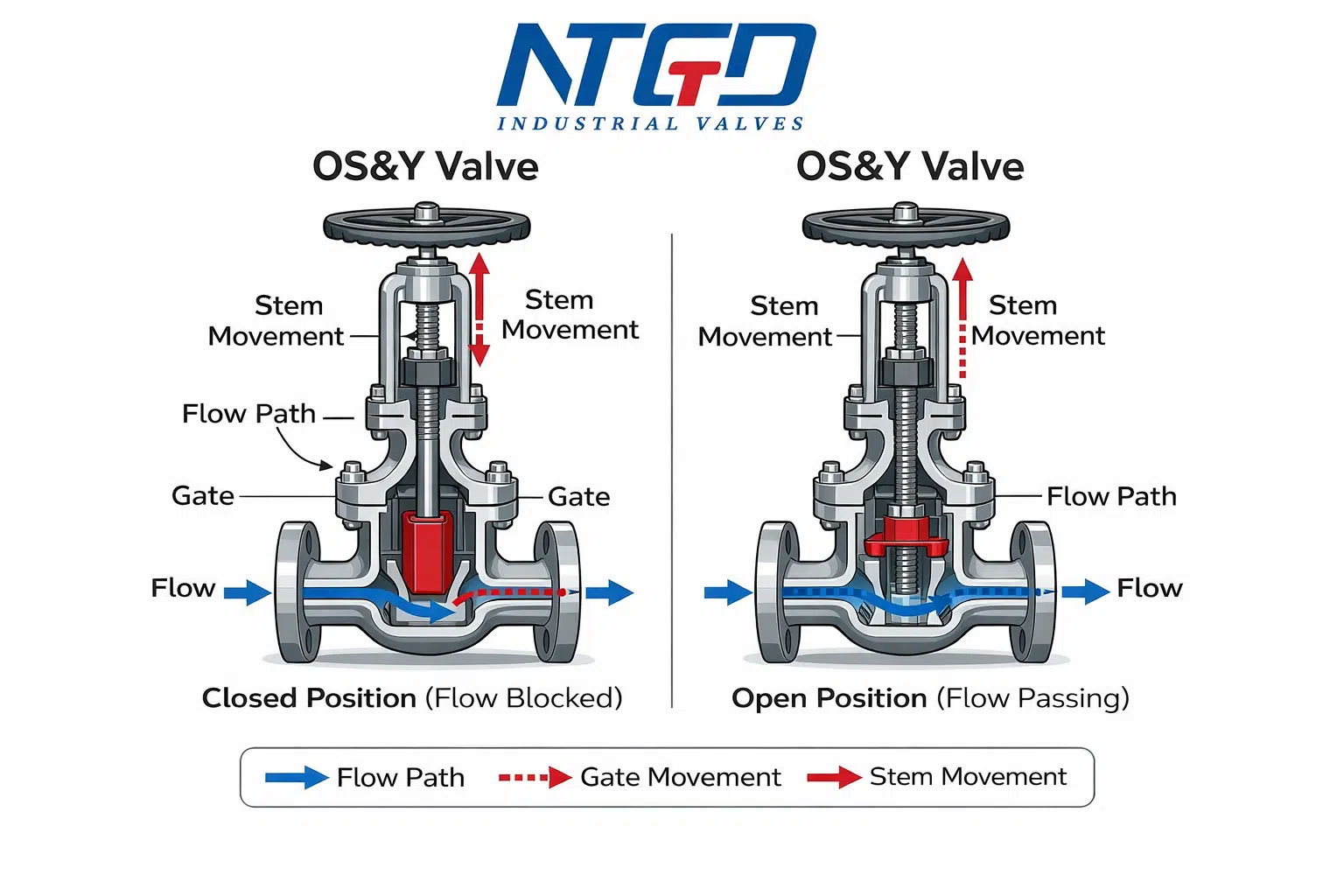

Принцип работы клапана OS&Y

Клапан OS&Y предназначен для полное отключение, но не дросселирование. Клапан открывается и закрывается за счет вертикального перемещения затвора внутри корпуса.

Открытие

Когда маховик или привод приводят клапан в движение в направлении открытия, шток вращается и движется вверх по внешней резьбе. Когда шток поднимается, он отводит затвор от седла и освобождает путь потоку.

Закрытие

Когда клапан работает в направлении закрытия, шток вращается и движется вниз. Это толкает затвор обратно в запорное положение и перекрывает путь потоку.

Основной принцип работы

Критическим моментом является не только то, что ворота двигаются, но и то, что положение штока заметно изменяется вне клапана. Это видимое движение делает клапаны OS&Y более легко проверяемыми в эксплуатации.

Практическая инженерная ценность

Видимое движение штока - это не только механическая особенность, но и практическое преимущество для контроля в системах, где необходимо быстро подтвердить состояние клапана.

В практике проверки NTGD видимость хода штока должна проверяться вместе с проверкой полного перекрытия перед отгрузкой, передачей установки или возвращением в эксплуатацию в ходе капитального ремонта.

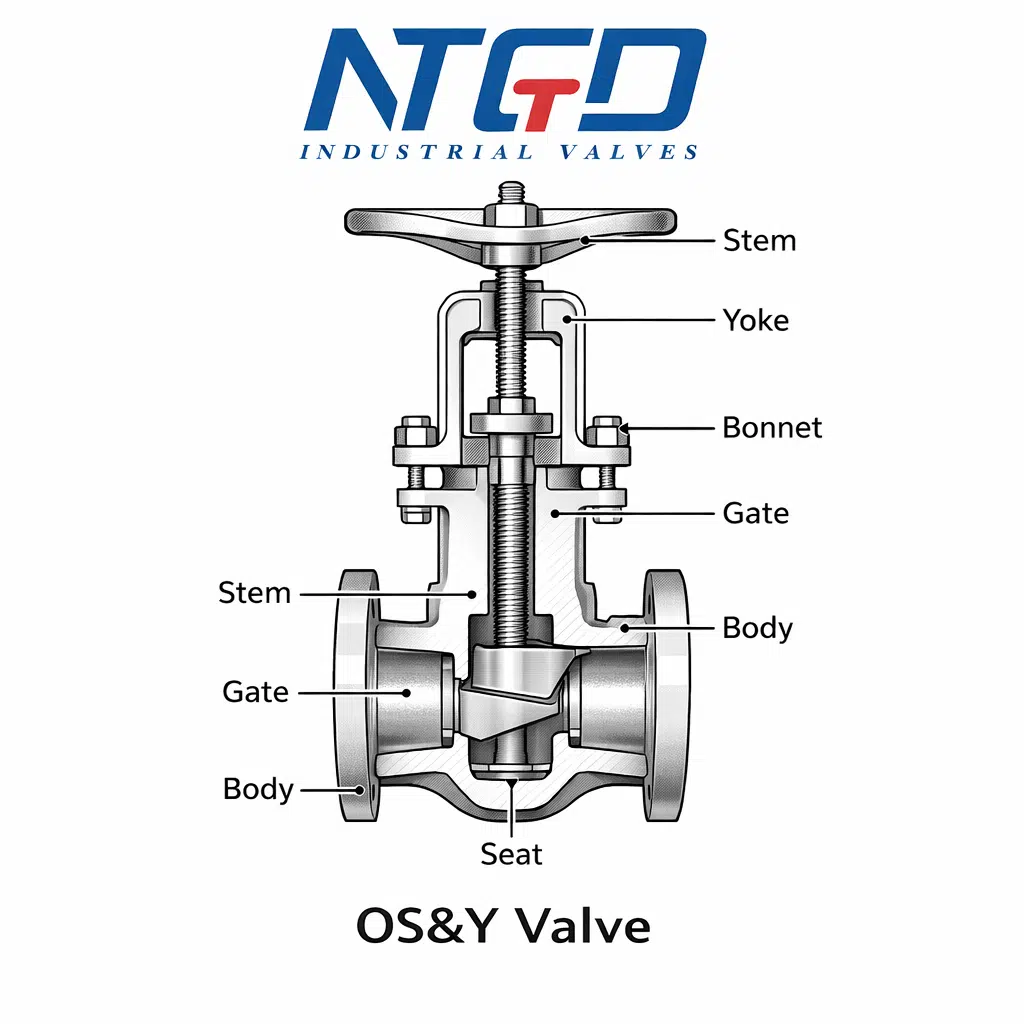

Основные компоненты клапана OS&Y

Задвижка OS&Y обычно включает в себя следующие основные компоненты:

Корпус клапана

Корпус - это основная часть клапана, поддерживающая давление. Он содержит проходной канал и соединяется с трубопроводной системой через фланцевые, резьбовые, желобчатые или сварные концы в зависимости от конструкции.

Капот

Колпак закрывает верхнюю внутреннюю часть клапана и вместе с корпусом является частью границы давления.

Ворота

Затвор - это внутренний запорный элемент. Он движется вверх, чтобы открыть клапан, и вниз, чтобы перекрыть поток.

Стебель

Шток передает движение от маховика или привода к затвору. В клапане OS&Y движение штока видно снаружи, что делает возможным визуальное подтверждение положения.

Ярмо

Ярмо поддерживает верхний рабочий узел и помогает направлять движение штока.

Места

Седла образуют уплотнительный интерфейс с затвором. Конструкция седла и выбор материала напрямую влияют на производительность затвора, срок службы и пригодность к эксплуатации.

Упаковка и сальник

Сальник уплотняет шток, проходящий через зону капота. Регулировка сальника очень важна: слишком тугое затягивание увеличивает рабочий момент, а слишком слабое может привести к утечке.

Оператор или привод

Клапаны OS&Y могут управляться с помощью:

• маховик
• оператор редуктора
• электрический привод
• пневматический привод
• гидравлический привод

При выборе и обслуживании наиболее важными компонентами обычно являются шток, сальник, седла и оператор в сборе, поскольку они напрямую влияют на видимость, надежность отключения и рабочий момент.

Клапан OS&Y в сравнении с клапаном без восходящего штока

Один из самых важных вопросов при выборе - разница между Клапан OS&Y и клапан с невосходящим штоком (NRS).

Сравнительная таблица

Инженерные данные NTGD

В проектах NTGD OS&Y подтверждение полного открытия должно быть основано на проверенные путешествия по стеблям, но не на основании одного лишь визуального предположения. Для больших размеров видимый подъем штока обычно достаточно значителен для быстрой идентификации на месте, но подтверждение размеров всегда должно соответствовать утвержденному чертежу, конструкции клапана и требованиям проекта.

Для переоборудования или применения в насосных отделениях, зазор при установке над клапаном необходимо проверить заранее, Потому что рост количества поездок на стебле напрямую влияет на доступное пространство.

Когда выбирать OS&Y

Клапаны OS&Y обычно предпочтительны в тех случаях, когда:

• Видимое подтверждение открытия/закрытия очень важно
• скорость осмотра имеет значение
• Команды технического обслуживания нуждаются в четком визуальном отображении состояния
• высота установки доступна
• обслуживание запорной арматуры важнее, чем экономия компактного пространства

Полные сведения о перемещении и монтажных зазорах см. на габаритных чертежах и в спецификациях NTGD OS&Y.

Когда можно выбрать клапан с невосходящим штоком

Клапаны с невосходящим штоком могут быть более подходящими, если:

• высота установки ограничена
• клапан размещается в более узких местах
• Внешний ход штока нецелесообразен
• проект не требует видимого перемещения стволов

Для получения полной информации об инженерных решениях читайте наше полное руководство Задвижки с восходящим штоком и задвижки без восходящего штока.

Технические характеристики и критерии выбора клапанов OS&Y

Для инженеров, подрядчиков и специалистов по закупкам определение положения клапана - это только первый шаг. Следующий шаг - подтверждение соответствия клапана классу давления, рабочей среде, стандартам, условиям установки и проектной документации.

Типичные критерии отбора

Клапаны NTGD OS&Y могут быть указаны для согласования с API 600, ASME B16.34, а также требования к противопожарной защите или промышленным запорным устройствам, определяемые проектом, в зависимости от конкретной конструкции клапана и объема сертификации.

Ключевые вопросы перед выбором

Прежде чем выбрать клапан OS&Y, инженеры должны убедиться в этом:

• Какой размер клапана требуется?
• Что такое расчетное давление и класс давления?
• С какой средой будет работать клапан?
• Используется ли клапан только для перекрытия или ошибочно рассматривается дросселирование?
• Какие материалы для кузова и отделки необходимы?
• Какой стандарт соединения должен быть соблюден?
• Требуется ли видимое положение клапана во время проверки?
• Достаточно ли вертикального зазора для перемещения штока?
  → Проверьте библиотеку габаритных чертежей NTGD OS&Y
• Требуется ли для проекта документация, соответствующая стандартам FM/UL, NFPA, API, ASME или другим?
• Требуется ли ручное или приводное управление?

Практическое правило выбора

Выбирайте клапан OS&Y, если видимая индикация положения, надежность запорной арматуры и наглядность осмотра важнее, чем минимизация пространства для вертикальной установки.

Готовы к спецификации? Перейдите к Каталог продукции NTGD OS&Y, Библиотека чертежей с размерами и технические спецификации для определения диапазона размеров, хода штока, номинального давления и соответствия проекту.

Типичные области применения задвижек OS&Y

Задвижки OS&Y обычно используются там, где четкая идентификация открытия/закрытия и надежное отключение важнее, чем компактная высота.

Общие приложения

• системы противопожарной защиты
• линии управления спринклерами
• системы распределения воды
• схемы расположения клапанов в насосном отделении
• промышленные запорные линии
• вспомогательная запорная служба для нефти и газа
• общая обязанность по изоляции процесса

Противопожарное использование

Клапаны OS&Y широко используются в системах противопожарной защиты, поскольку видимый поднимающийся шток облегчает проверку состояния клапана во время инспекций и плановых проверок, согласованных с
Стандарты NFPA.

Для проектов, требующих видимого состояния запорного устройства в системах противопожарной защиты, ознакомьтесь с полным ассортиментом продукции NTGD Противопожарные задвижки OS&Y и ресурсы для поддержки проекта.

Промышленное использование

В промышленных системах клапаны OS&Y обычно выбираются для запорной арматуры, где простая визуальная индикация хода штока повышает ценность контроля и эксплуатации.

Граница применения

Клапаны OS&Y в основном запорные клапаны. Они не должны использоваться в качестве дроссельных клапанов. Если требуется регулируемый расход, обычно лучше использовать другой тип клапана.

NTGD Engineering Insight: Общие проблемы OS&Y в реальных проектах

Этот раздел выходит за рамки учебника. В реальных проектах проблемы с клапанами OS&Y обычно вызваны следующими причинами Неверные предположения при установке, неполная проверка в пути, некачественное техническое обслуживание, неправильный подбор приложений или упущенные из виду ограничения пространства.

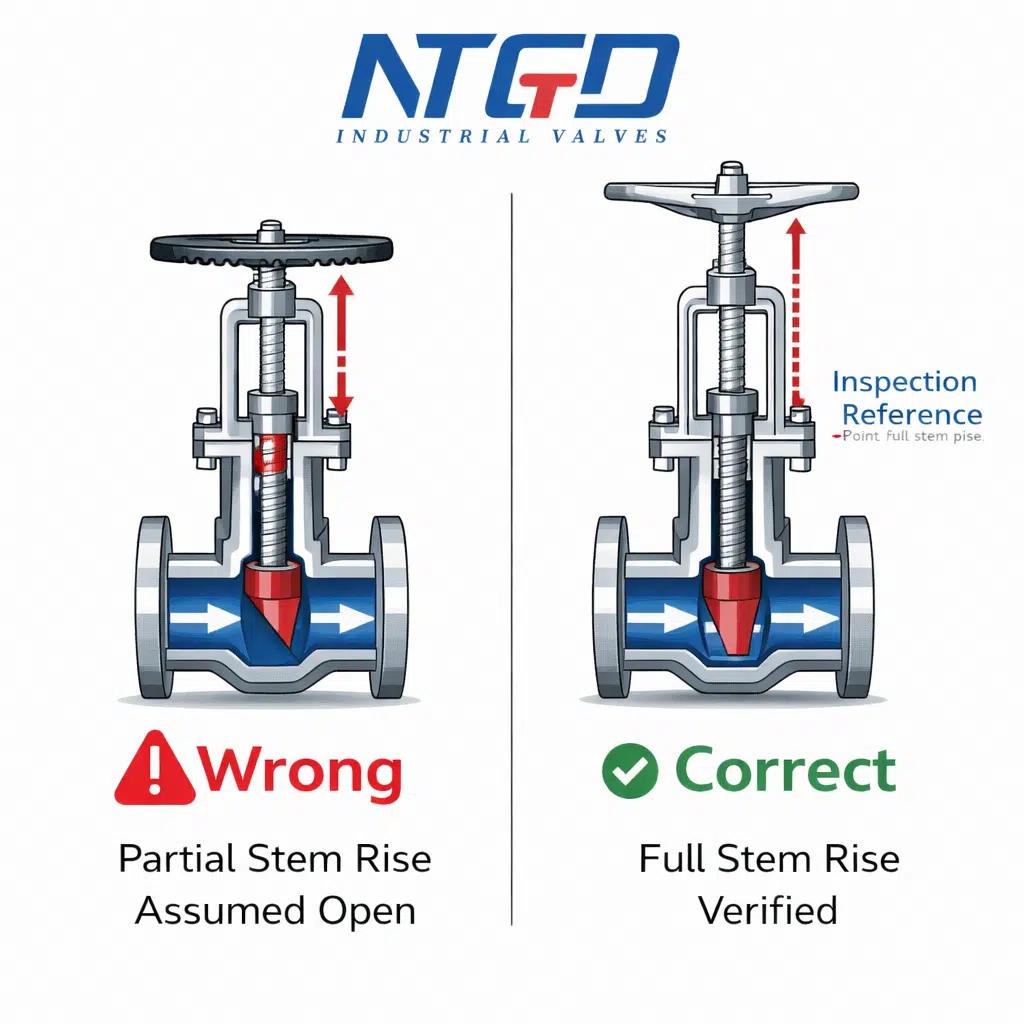

1. Неправильное определение состояния клапана

Приподнятый шток полезен, но оператор все равно может ошибиться, если посчитает, что любой видимый подъем означает полное открытие клапана.

NTGD Field Note: В системах, критичных к видимости, наиболее распространенной ошибкой при проверке является предположение, что частичный подъем штока равен полностью открытому положению. Обычно это происходит после ввода в эксплуатацию или технического обслуживания, когда клапан не был проверен на фактическое состояние полного хода.

Рекомендация NTGD: При передаче и плановой проверке подтвердите полностью открытое положение в соответствии с утвержденными условиями движения, а не только путем быстрого визуального осмотра. Если это целесообразно, отметьте или запишите проверенное положение полного открытия для использования в полевых условиях.

2. Чрезмерное сжатие упаковки

Слишком сильная затяжка сальника может временно уменьшить утечку, но часто увеличивает рабочий момент и ускоряет износ штока.

NTGD Field Note: Чрезмерно затянутая набивка - одна из наиболее распространенных причин жалоб на “трудное управление” исправными клапанами. Проблема часто возникает в полевых условиях, а не на заводе.

Рекомендация NTGD: Затягивайте сальник только настолько, чтобы сохранить герметичность. Если после регулировки рабочий момент резко возрастает, остановитесь и проверьте сжатие сальника, а не форсируйте работу.

3. Отсутствие полноценных физических упражнений

Клапаны, которые остаются в одном положении в течение длительного времени, могут стать более сложными в эксплуатации, если их никогда не обслуживать в рамках контролируемых процедур технического обслуживания.

NTGD Field Note: В насосных отделениях и промышленных коммуникациях длительные периоды статического электричества увеличивают вероятность того, что клапан будет трудно сдвинуть с места в случае срочной необходимости.

Рекомендация NTGD: Включите периодические функциональные проверки и контролируемую работу на полном ходу, если это допускается процедурой обслуживания и состоянием системы.

4. Неправильный выбор клапана для обслуживания

Некоторые покупатели ищут “клапан OS&Y” и полагают, что он автоматически подходит для любого применения, похожего на затвор. Это неправильная логика выбора.

NTGD Field Note: OS&Y - это структурная конфигурация, а не универсальное решение для обслуживания. Правильный выбор зависит от среды, класса давления, требуемых стандартов, места установки, а также от того, является ли запорная функция реальным требованием.

Рекомендация NTGD: Перед окончательным выбором модели проверьте параметры среды, давления, температуры, запорного органа, требования к соответствию и способ эксплуатации.

5. Зазор при установке не учитывается

Поскольку во время работы шток поднимается, клапанам OS&Y требуется подвесное пространство. Это становится распространенной проблемой в переоборудованных насосных отделениях, компактных механических помещениях и перегруженных трубопроводах.

NTGD Field Note: Проблемы с зазором часто обнаруживаются слишком поздно, после того, как пространство для установки уже занято окружающей планировкой.

Рекомендация NTGD: Изучите максимальный подъем штока и габаритные чертежи перед утверждением заказа, особенно при переоборудовании или в тесных помещениях для оборудования.

6. Риск замерзания или низкой температуры системы противопожарной защиты

В холодных средах клапаны, используемые для противопожарной защиты, могут подвергаться дополнительному риску технического обслуживания, если не учитывать местную защиту от замерзания и условия эксплуатации.

NTGD Field Note: Воздействие низких температур меняет представление операторов о частоте проверок, состоянии дренажа и защите окружающих систем.

Рекомендация NTGD: Для проектов в холодном регионе подтвердите пригодность материала клапана, требования к изоляции или корпусу, а также процедуру технического обслуживания в рамках инженерного анализа проекта.

Преимущества и ограничения клапанов OS&Y

Преимущества

Клапаны OS&Y обеспечивают ряд практических преимуществ:

• четкая визуальная индикация состояния клапана
• надежное запорное устройство при правильном выборе
• полезно для систем, основанных на осмотре
• совместимость с ручным или автоматизированным управлением
• хорошо подходит для приложений, где важна видимая обратная связь по положению

Ограничения

Они также имеют практические ограничения:

• требуют больше места для вертикальной установки
• не подходит для дросселирования
• внешняя зона штока и сальник требуют технического обслуживания
• Неправильная регулировка сальника может привести к увеличению рабочего момента
• Пригодность к применению по-прежнему зависит от давления, среды и стандартов

Практический вывод

Настоящая ценность клапана OS&Y заключается не только в том, что он открывает и закрывает, но и в том, что он сочетает в себе функции запорного устройства и видимая обратная связь по положению для критически важных систем.

Проверка и устранение неисправностей клапанов OS&Y

Полезный раздел по поиску и устранению неисправностей должен связывать симптом с вероятной причиной и следующими действиями по устранению.

Затрудненное управление клапаном

Возможные причины:

• Слишком тугая набивка сальника
• отсутствие периодических физических упражнений
• внутренняя непроходимость или износ
• Состояние штока или проблема со смазкой

Рекомендуемое действие:

• проверьте регулировку сальника
• просмотр истории упражнений
• проверьте на наличие механических препятствий
• подтвердите, что клапан используется в правильном обслуживании

Утечка в области ствола

Возможные причины:

• изношенная упаковка
• неправильное сжатие упаковки
• износ поверхности штока
• плохое техническое состояние

Рекомендуемое действие:

• проверьте и замените упаковку по мере необходимости
• правильно отрегулируйте сжатие сальника
• проверьте состояние штока перед возвращением в эксплуатацию

Положение клапана неясно

Возможные причины:

• неполное путешествие
• предположение оператора без проверки
• настройка привода не соответствует фактическому полному ходу

Рекомендуемое действие:

• проверка полного хода штока
• проверьте настройки ограничителя открытия и закрытия
• сравнить положение на местности с утвержденным чертежом или записью технического обслуживания

Внутреннее запорное устройство работает неудовлетворительно

Возможные причины:

• износ сиденья или ворот
• мусор на уплотнительных поверхностях
• неправильная спецификация услуги
• повреждения, вызванные неправильной эксплуатацией

Рекомендуемое действие:

• осмотрите уплотнительные поверхности
• подтвердите совместимость услуг
• проверьте, использовался ли клапан только в качестве запорного устройства

Скачать Руководство по обслуживанию и устранению неисправностей клапана NTGD OS&Y пошаговый контрольный список проверок, общие проблемы на местах и руководство по инженерной поддержке.

Часто задаваемые вопросы (открытое положение клапана OS&Y и многое другое)

Клапан OS&Y находится в открытом положении, если?

Клапан OS&Y находится в открытом положении, если шток поднят и заметно выступает над маховиком или коромыслом. Поднятый шток означает, что затвор поднят в открытое положение.

Как определить, открыт или закрыт клапан OS&Y?

Самая быстрая проверка на месте - это положение штока. Если поднимающийся шток поднят и хорошо виден, клапан открыт. Если шток опускается, клапан закрыт. Не следует считать, что частичный подъем штока означает полное открытие.

В чем разница между клапанами OS&Y и клапанами с невосходящим штоком?

Основное различие заключается в видимом ходе штока. Клапаны OS&Y имеют видимый снаружи поднимающийся шток, а клапаны с не поднимающимся штоком - нет.
→ См. подробное сравнение: [Задвижка с восходящим штоком и задвижка без восходящего штока].

Что означает OS&Y на клапане?

OS&Y означает Наружный винт и вилка. Он относится к конструкции клапана, в которой резьба штока находится вне корпуса клапана, а ход штока виден снаружи.

Что такое коромысло клапана?

Ось клапана - это внешняя опорная рама, которая направляет и поддерживает узел штока и рабочий механизм.

Находится ли клапан с наружным винтом и коромыслом в открытом положении, если шток поднят?

Да. Клапан с наружным винтом и коромыслом обычно считается открытым, если поднимающийся шток поднят и заметно выше маховика или коромысла. Тем не менее, рекомендуется проверять полный ход.

Что на практике означает “клапан OS&Y находится в открытом положении, если”?

Это означает, что шток должен быть полностью поднят и находиться на видном месте над коромыслом или маховиком. Не следует считать, что частичный подъем штока означает полное открытие.

В чем разница между открытым и закрытым клапаном OS&Y?

Разница заключается в видимом положении стебля. В открытом положении шток поднят. В закрытом положении шток опускается. Это визуальное движение является основным индикатором работы.

Что необходимо проверить при осмотре клапанов OS&Y?

Инспекторы должны проверить:

• положение штока
• состояние полного хода
• утечка в области ствола
• состояние упаковки
• простота управления
• общее состояние внешней панели управления
  → Для получения технической поддержки обращайтесь NTGD engineering.

Требуются ли клапаны OS&Y для систем противопожарной защиты?

Это зависит от кода проекта, спецификации и требований к утверждению. Во многих областях применения, связанных с противопожарной защитой, видимое положение клапана является основным преимуществом, что является одной из причин широкого использования конструкций OS&Y.

Можно ли устанавливать клапаны OS&Y горизонтально?

Это зависит от конструкции клапана, требований к установке и спецификации проекта. Горизонтальная установка всегда должна проверяться по утвержденному чертежу, условиям эксплуатации и указаниям производителя.

Как часто следует эксплуатировать клапаны OS&Y?

Частота выполнения упражнений зависит от системы, процедуры обслуживания и требований проекта. При критическом обслуживании важно проводить регулярный осмотр и контролируемые функциональные проверки, чтобы снизить риск захвата или неправильной оценки положения.

Техническая поддержка и ресурсы OS&Y Valve Engineering

Сертификация NTGD / Сигналы доверия

В зависимости от конкретного проекта, конструкции клапана и объема сертификации NTGD может предоставить клиентам документацию и конфигурации изделий в соответствии с такими требованиями, как:

• UL Listed
• Одобрено FM
• Проектная база, соответствующая требованиям AWWA
• Управление качеством ISO 9001
• Возможность отслеживания материалов
• технические паспорта и чертежи

Скачать бесплатно: Краткое руководство по клапанам OS&Y

Получите краткую справочную информацию:

• Идентификация открытого и закрытого клапана OS&Y
• основные контрольные точки осмотра
• напоминания о выборе
• требования к монтажному зазору

Введите свое имя и электронную почту, чтобы получить руководство мгновенно.

Бесплатная поддержка при выборе инженера

Для проектов по противопожарной защите, водопроводным системам или промышленным запорным устройствам предоставьте свои параметры, чтобы получить индивидуальные инженерные рекомендации.

Предлагаемые поля формы:

• Размер
• Класс давления
• Средний
• Тип проекта: Противопожарная защита / Промышленность
• Тип соединения
• Количество
• Страна

Заполните эту 30-секундную форму, чтобы получить персональную спецификацию клапанов OS&Y и инженерные рекомендации.

Запрос Цитировать на заказ Задвижки OS&Y

Когда ваш проект будет готов для определения цены или подтверждения модели, отправьте запрос:

• коммерческое предложение
• технический паспорт
• CAD-чертеж
• 3D-модель
• подтверждение габаритных чертежей

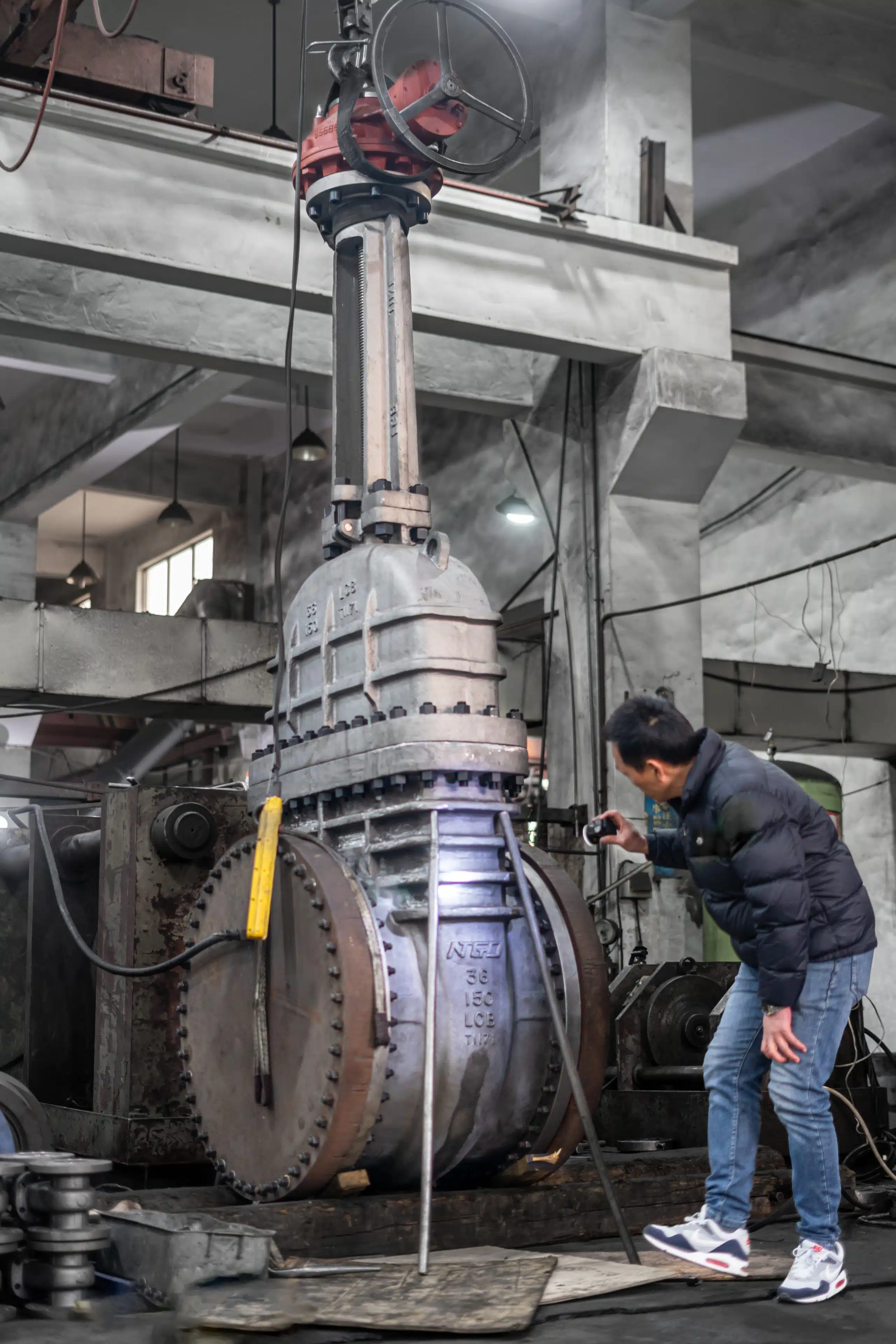

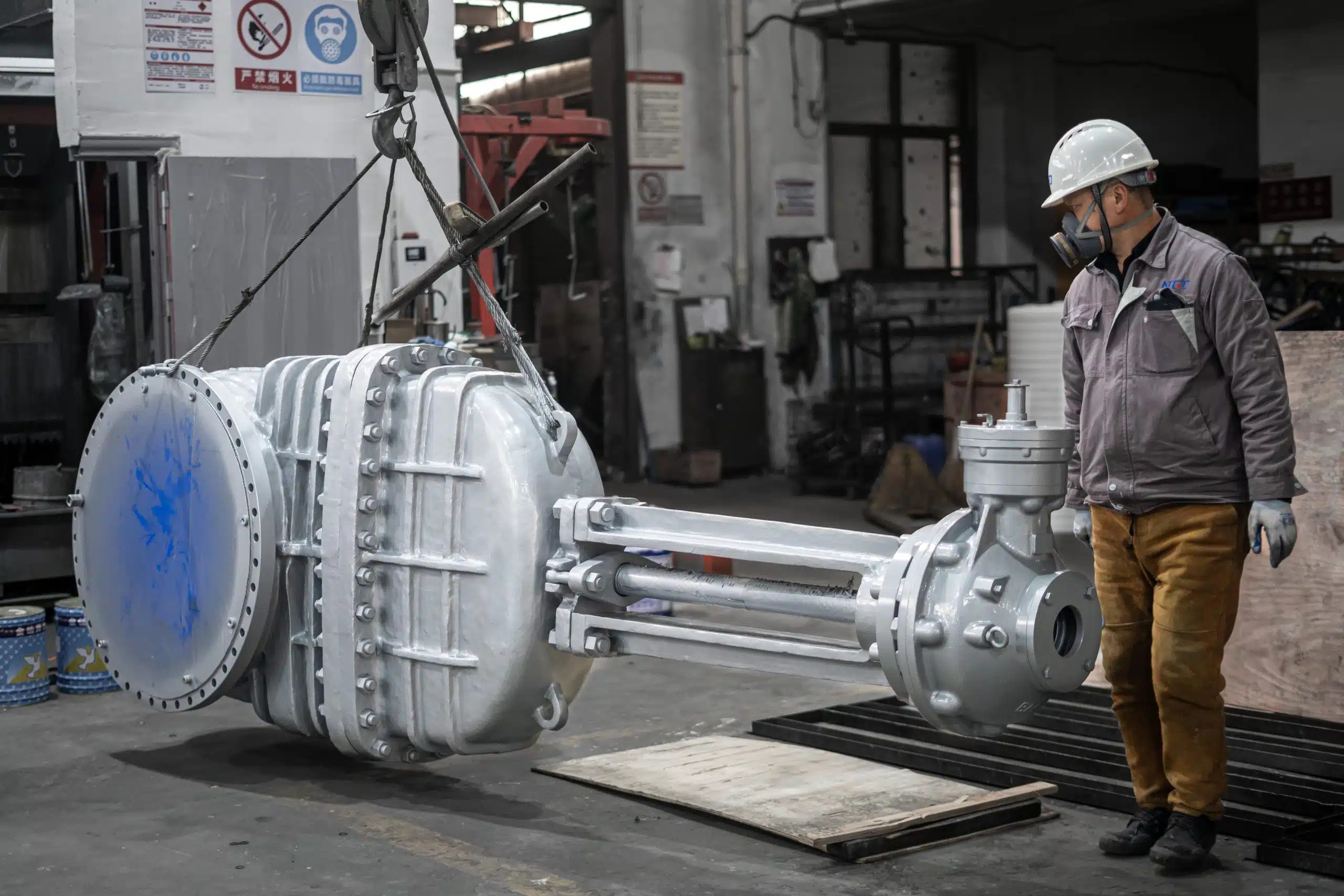

Рекомендуемое изображение здесь
Изображение: NTGD оригинальный завод, инспекции, или OS & Y проект фото
Вставьте после: блок NTGD Certifications / Trust Signals или раньше Связанные внутренние ресурсы
Filename: ntgd-osy-valve-factory-inspection-photo.png
Alt text: NTGD OS&Y клапан завод инспекции или поддержки проекта фото
Подпись: Рисунок 4: Возможности NTGD OS&Y по инженерной поддержке клапанов, инспекции и проектной документации.

Резюме

An Клапан OS&Y это задвижка с поднимающимся штоком и видимым снаружи ходом штока. Самое важное правило работы в полевых условиях очень простое:

• Шток вверх = клапан OS&Y открыт
• Шток опущен = клапан OS&Y закрыт

Видимое движение штока - вот что делает клапаны OS&Y особенно полезными в системах, где важна четкость контроля. Но идентификация - это только первый шаг. Правильный выбор также зависит от:

• класс давления
• материал
• концевое соединение
• монтажный зазор
• состояние обслуживания
• требование соответствия
• поддержка документации

Для инженеров, подрядчиков и покупателей реальная ценность этой страницы заключается не только в понимании того, что означает OS&Y, но и в использовании этого понимания для принятия лучшего решения о спецификации.

Для поддержки проекта NTGD может оказать помощь:

• технические паспорта
• габаритные чертежи
• поддержка при выборе
• котировочный ответ
• инженерные пояснения для противопожарных и промышленных запорных систем
