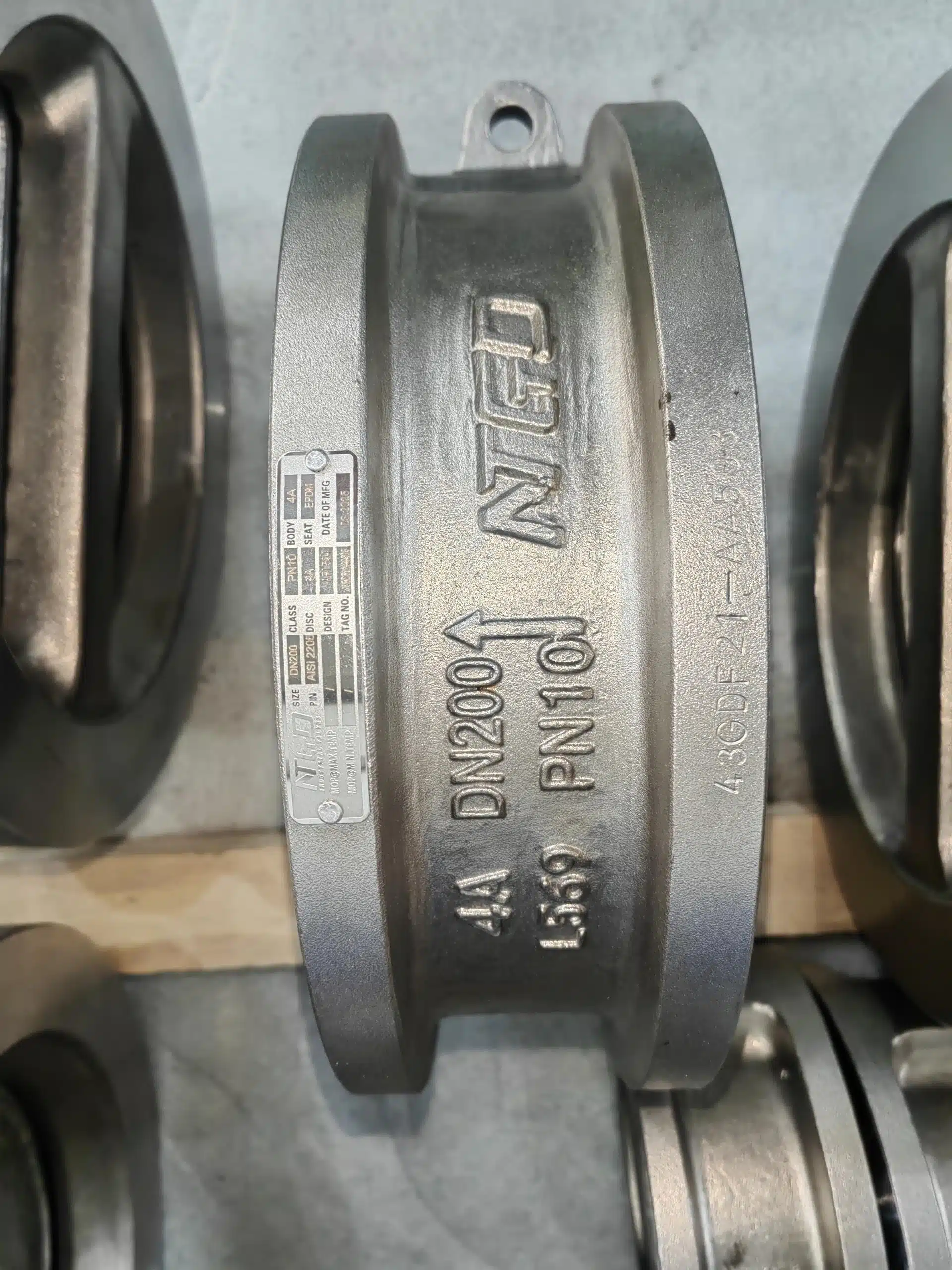

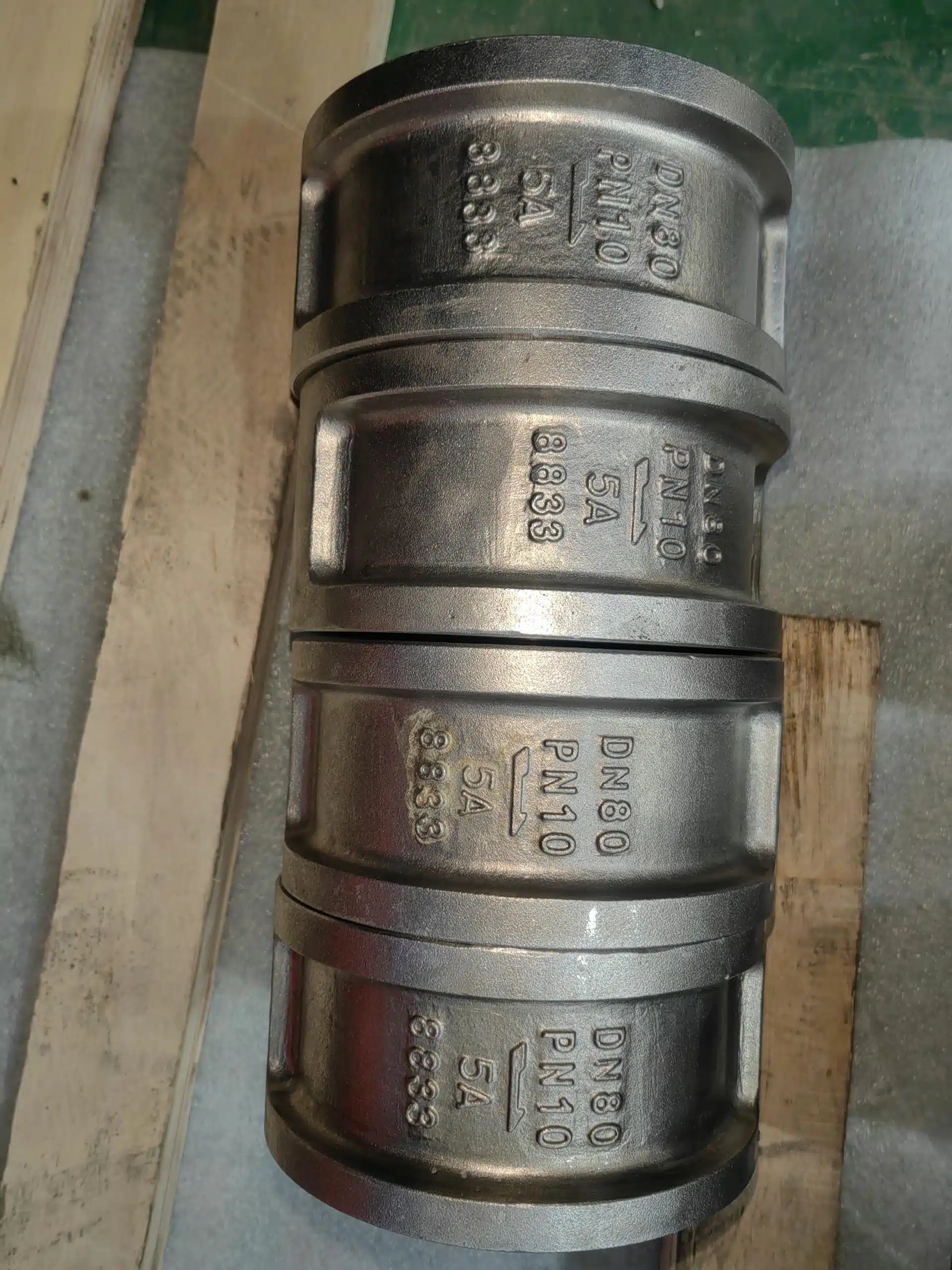

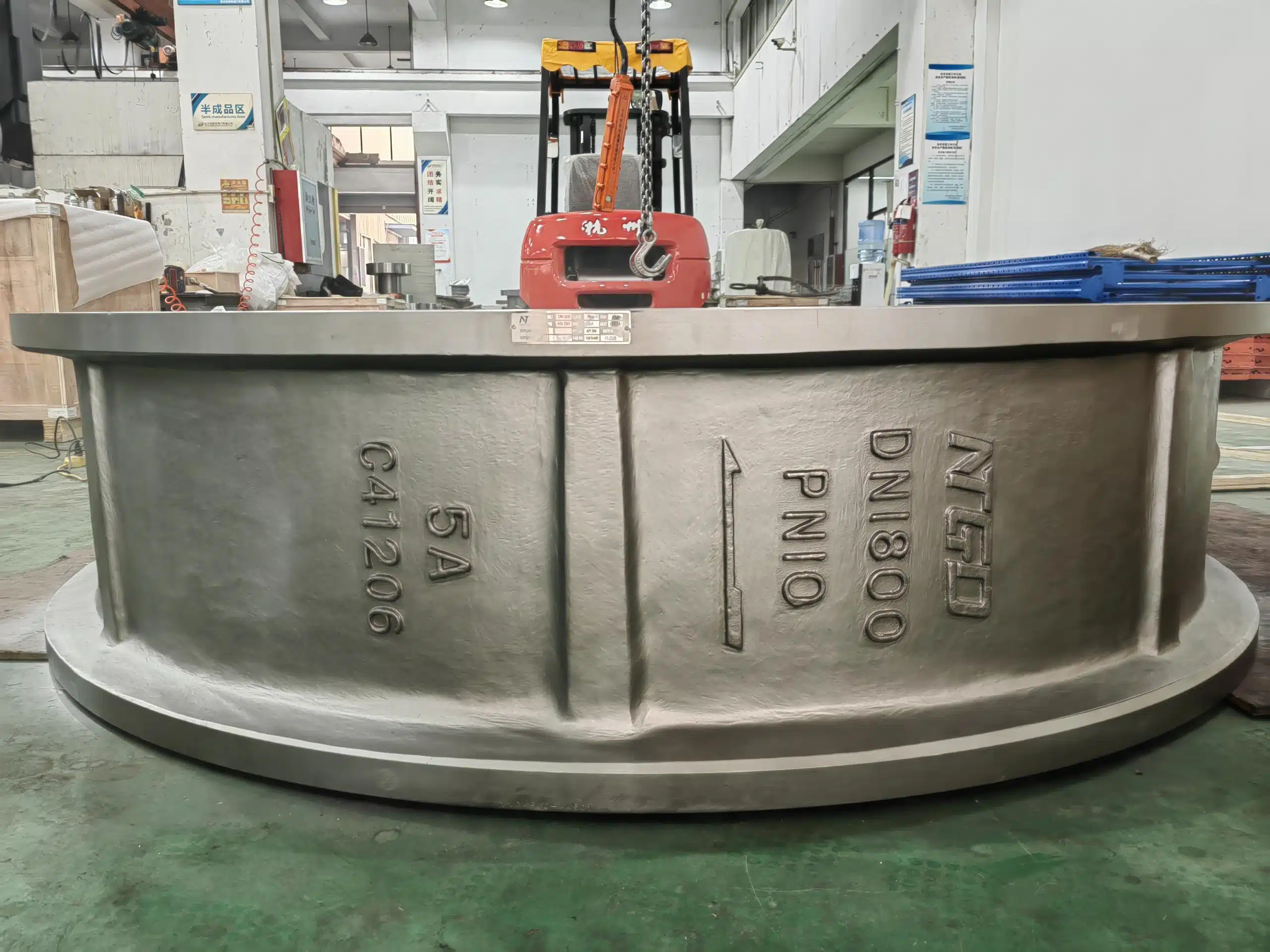

Обратный клапан с пластиной
※ Диапазон размеров: NPS 2 - NPS 48
※ Номинальное давление: 150LB - 2500LB
※ Стандарт дизайна: API 600 / ASME B16.34
※ Материал: WCB, LCC, WC6, CF8, CF8M, 4A, 5A и т.д.
※ Концевое соединение: Фланцевый, BW, RTJ
※ Операция: Маховик, редуктор или привод
※ Применение: Водоснабжение, нефть, газ и общее обслуживание
Технические характеристики:
Обратный клапан с пластинами, изготовленный надежным производителем обратных клапанов с пластинами, - это небольшое устройство, которое предотвращает обратный поток в трубах. Он имеет легкую дискообразную часть, которая открывается, чтобы жидкость текла в одну сторону, и закрывается, чтобы предотвратить ее обратный поток. Эти клапаны часто используются в системах водоподготовки, на заводах и в системах водоотведения, поскольку они хорошо работают и имеют долгий срок службы.
Спрос на обратные клапаны с пластинами растет вместе с расширением городов и отраслей промышленности. Например:
- Мировой рынок пластинчатых обратных клапанов оценивается в $1,3 млрд в 2023 году.
- По прогнозам, к 2032 году он вырастет до $2,1 млрд, с ежегодным темпом роста 5,5%.
Они доступны по цене и просты в обслуживании, что делает их незаменимыми для современных строительных проектов.
Основные выводы
- Обратные клапаны с пластинчатым затвором предотвращают обратный поток воды в трубах.
- Они имеют небольшие размеры и легко помещаются между трубными соединителями, экономя пространство.
- Выберите подходящий клапан в зависимости от скорости и силы потока.
- Проверяйте клапан каждые три месяца, чтобы обнаружить проблемы на ранней стадии.
- Очищайте клапан дважды в год, чтобы предотвратить его засорение.
- Эти клапаны стоят недорого и требуют меньшего ухода, чем другие типы.
- Поворотные и сдвоенные пластинчатые клапаны работают с различными параметрами расхода и давления.
- Обратитесь в проверенную компанию, чтобы она помогла вам выбрать лучший клапан.
Обзор пластинчатых обратных клапанов
Дизайн и структура
Компактная конструкция в виде пластины
Обратные клапаны Wafer - маленькие и тонкие. Они легко помещаются между двумя фланцами труб, экономя пространство. В отличие от старых клапанов, они не требуют дополнительного места для установки. Их легкая конструкция снижает нагрузку на трубы. Это полезно для высоких зданий и заводов. Конструкция делает их простыми в установке и обслуживании. Инженеры часто выбирают их по этим причинам.
Основные компоненты и используемые материалы
Прочность пластинчатых обратных клапанов зависит от их деталей и материалов. К важным деталям относятся корпус, диск, пружина и седло. Производители, такие как NTGD, используют такие прочные материалы, как железо, бронза и нержавеющая сталь. Эти материалы устойчивы к ржавчине и хорошо работают под высоким давлением. Они также предотвращают обратный ток и гидроудары, защищая оборудование. Благодаря этому системы остаются безопасными и работают должным образом.
Принцип работы пластинчатых обратных клапанов
Механизм предотвращения обратного потока
Обратные клапаны с пластинами работают очень просто. Когда жидкость течет вперед, диск открывается, чтобы пропустить ее. Если поток меняется на противоположный, диск быстро закрывается, чтобы остановить обратный поток. Это защищает систему от повреждений. Некоторые клапаны оснащены пружинами, чтобы быстрее закрываться и лучше герметизировать. Они могут выдерживать давление до 2500 фунтов на квадратный дюйм, что делает их пригодными для сложных условий эксплуатации.
- В Азиатско-Тихоокеанском регионе химические заводы используют эти клапаны для предотвращения обратного потока.
- В 2023 году Агентство по охране окружающей среды США потратило $700 миллионов на усовершенствование систем водоснабжения с помощью клапанов, защищающих от ржавчины.
Применение в системах водоснабжения, водоотведения и промышленности
Обратные клапаны с пластинами используются во многих местах. На водопроводных станциях они не дают грязной воде смешиваться с чистой. В системах водоотведения они помогают справиться с изменяющимися потоками и предотвратить повреждения. На таких предприятиях, как нефтеперерабатывающие заводы, они используются потому, что выдерживают высокое давление и суровые условия. Небольшие размеры и надежность делают их полезными во многих отраслях промышленности.
Типы пластинчатых обратных клапанов
Поворотные обратные клапаны
Поворотные обратные клапаны - это разновидность пластинчатых обратных клапанов. У них есть диск, который открывается при прямом потоке и закрывается при обратном потоке. Они хорошо работают в системах с малым расходом. Они просты в ремонте, но в системах с высоким давлением могут не обеспечивать герметичность. Они широко распространены в системах водоснабжения и водоотведения, поскольку отличаются надежностью.
Обратные клапаны с двумя пластинами
Двухпластинчатые обратные клапаны имеют две подпружиненные пластины. Эти пластины открываются для прямого потока и быстро закрываются, когда поток останавливается. Такая конструкция снижает потери давления и обеспечивает герметичность. Они отлично подходят для систем высокого давления. На заводах они часто используются благодаря своей эффективности и высокой производительности.
Бесшумные обратные клапаны
Бесшумные обратные клапаны закрываются тихо, не создавая шума. Для плавного закрытия диска в них используется пружина. Это делает их идеальными для домов и офисов, где шум имеет значение. Кроме того, они хорошо герметизируют, предотвращая утечки даже при изменении давления.
| Критерии | Обратные клапаны с пластинами |
|---|---|
| Пространство для установки | Самый тонкий из доступных вариантов |
| Перепад давления | Двойная конструкция пластин и качелей минимизирует потери |
| Скорость закрытия | Пружинные клапаны превосходят поворотные модели |
| Герметичность уплотнения | Лучшая в своем классе защита от протечек благодаря подпружиненным конструкциям |
| Доступ к обслуживанию | Легко снимается и осматривается |
Каждый тип обратного клапана имеет свои особенности. Знание этих особенностей поможет вам выбрать подходящий вариант для ваших нужд.
Установка и обслуживание пластинчатых обратных клапанов
Уход за пластинчатыми обратными клапанами помогает им служить дольше. Выполнение правильных действий предотвращает обратный поток, снижает износ и обеспечивает хорошую работу систем.
Подготовка к установке
Выбор правильного размера и типа клапана
Выбор правильного клапана очень важен. Сначала проверьте расход и давление в вашей системе. Чтобы избежать проблем, подберите клапан, размер которого соответствует размеру трубы. Поворотные обратные клапаны подходят для систем с низким расходом. Обратные клапаны с двумя пластинами лучше подходят для систем с высоким давлением. Всегда обращайтесь к надежному производителю клапанов, чтобы он помог вам выбрать оптимальный вариант.
Проверка посадки клапана и трубопровода
Перед установкой убедитесь, что клапан и трубопровод совпадают. Проверьте материал клапана, чтобы убедиться, что он способен выдерживать температуру жидкости. Клапаны из нержавеющей стали устойчивы к ржавчине и работают в сложных условиях. Осмотрите трубопровод на предмет загрязнений или повреждений, которые могут вызвать проблемы. Чистый трубопровод способствует бесперебойной работе клапана.
Пошаговый процесс установки
Выравнивание клапана с трубой и фланцами
Осторожно поместите клапан между фланцами. Убедитесь, что стрелка на клапане направлена в сторону потока. Не устанавливайте клапан направлением вниз, так как он не будет хорошо работать. Для обеспечения беспрепятственного потока оставляйте пять диаметров трубы до и после клапана.
Правильное крепление клапана
Используйте подходящие инструменты, чтобы плотно закрепить клапан. Выполните следующие действия:
- Выбирайте материалы фланцев и прокладок, соответствующие жидкости.
- Смажьте болты, чтобы облегчить их затягивание.
- Затягивайте болты крест-накрест для равномерного давления.
- После кратковременного запуска системы подтяните болты, чтобы исключить утечки.
Эти действия обеспечивают прочность соединения клапана и трубы.
Проверки после установки
Проверка на герметичность и правильность размещения
После установки проверьте герметичность и убедитесь, что клапан установлен правильно. Проверьте систему под давлением, чтобы найти утечки. Убедитесь, что клапан плавно открывается и закрывается при изменении расхода. Правильное размещение клапана предотвращает обратный поток и защищает систему.
Проверка бесперебойной работы и потока
Следите за работой клапана, чтобы убедиться в хорошем потоке. Прислушайтесь к странным звукам или вибрациям, которые могут означать, что что-то не так. Проверьте, нет ли утечек газа или паров, если речь идет о безопасности. Регулярные проверки помогут клапану работать хорошо и соответствовать стандартам.
| Метод тестирования | Стандарты/Руководства | Цель/заметки |
|---|---|---|
| Гидростатические испытания | API 607, API 6FA, ISO 10497, BS 5146, BS 6755 | Проверяет наличие утечек под давлением, особенно в целях пожарной безопасности. |
| Испытание на летучие выбросы | API 622, API 624, API 644, ISO 15848-1, ISO 15848-2 | Проверяет утечки газа или паров для обеспечения безопасности и защиты окружающей среды. |
| Криогенные испытания | ISO 28921-1, ISO 28921-2, EN 12567, BS 6364 | Проверяет работу клапана в очень холодных условиях, чтобы предотвратить утечки. |
Следуя этим рекомендациям и выполняя тщательные проверки, вы сможете успешно устанавливать и обслуживать пластинчатые обратные клапаны.
Советы по обслуживанию и лучшие практики
Забота о пластинчатые обратные клапаны помогает им служить дольше и хорошо работать. Следуйте этим советам, чтобы предотвратить проблемы с обратным током и уменьшить износ деталей.
Регулярные проверки на предмет износа
Проверяйте клапан часто, чтобы обнаружить проблемы на ранней стадии. Осмотрите тарелку, пружину и седло на предмет повреждений или ржавчины. Трещины или изношенные детали могут помешать клапану герметично закрыться. Также проверьте трубопровод на наличие грязи или мусора, которые могут заблокировать клапан.
Совет: Проверяйте клапан каждые три месяца. Это поможет выявить проблемы на ранней стадии и обеспечит бесперебойную работу системы.
Очистка и обслуживание для удаления мусора
Грязь может засорить клапан и помешать ему закрыться. Чистка помогает поддерживать клапан в рабочем состоянии и предотвращает обратный поток. Выньте клапан и очистите его мягкой щеткой или тканью. Не используйте сильные химические вещества, которые могут повредить материалы. Если в клапане есть пружина, тщательно очистите ее вокруг.
- Этапы очистки пластинчатых обратных клапанов:
- Перед снятием клапана выключите систему и сбросьте давление.
- Разберите клапан и проверьте каждую деталь на наличие загрязнений.
- Очистите диск, седло и пружину водой или мягкими чистящими средствами.
- Соберите клапан обратно и проверьте его, чтобы убедиться, что он работает.
Примечание: Очищайте клапан каждые шесть месяцев, чтобы предотвратить накопление грязи и сохранить его работоспособность в различных системах.
Рекомендации по замене поврежденных клапанов
Иногда очистки недостаточно, чтобы починить клапан. Если клапан сильно поврежден, сразу же замените его. Ищите трещины, сломанные пружины или сильную ржавчину. Эти проблемы могут помешать клапану предотвратить обратный поток.
При замене выбирайте клапан, подходящий для вашей системы. Поворотные обратные клапаны подходят для систем низкого давления. Обратные клапаны с двумя пластинами лучше подходят для систем высокого давления. Обратитесь к специалисту производитель вафельных обратных клапанов чтобы помочь вам выбрать подходящий вариант для ваших труб и жидкости.
Совет: Быстро заменяйте поврежденные клапаны, чтобы избежать больших затрат на ремонт и обеспечить нормальное функционирование системы.
Следуя этим шагам, вы сможете сделать пластинчатые обратные клапаны служат дольше и работают надежно. Регулярные проверки, чистка и замена поврежденных клапанов обеспечат безопасность и эффективность вашей системы.
Преимущества и недостатки пластинчатых обратных клапанов
Преимущества
Компактная и легкая конструкция для работы в ограниченном пространстве
Обратные клапаны Wafer тонкие и легкие. Они легко помещаются между фланцами труб, не требуя дополнительного пространства. Их небольшой размер снижает нагрузку на трубы, поэтому они отлично подходят для узких пространств, таких как высокие здания и заводы. Инженеры любят их за то, что они экономят место и просты в установке.
Доступная цена по сравнению с другими обратными клапанами
Обратные клапаны Wafer - это более дешевый способ предотвращения обратного потока. Их простая конструкция имеет меньше движущихся частей, что снижает производственные затраты. Кроме того, вы экономите на настройке и ремонте, поскольку они требуют меньше работы и инструментов. По сравнению с поворотными обратными клапанами, пластинчатые обратные клапаны работают хорошо при более низкой стоимости.
Меньшая потеря давления и лучший поток
Обратные клапаны Wafer предназначены для снижения потерь давления. При прохождении жидкости диск плавно открывается, обеспечивая легкий поток. Это позволяет поддерживать эффективную работу системы. Двухдисковые обратные клапаны особенно хорошо снижают потери давления, что делает их идеальными для систем, требующих стабильного потока.
Недостатки
Не идеально подходит для систем высокого давления
Обратные клапаны с пластинами не очень хорошо работают в системах высокого давления. Их конструкция может вызывать небольшой перепад давления, что имеет значение в системах, требующих постоянного высокого давления. Движущиеся части, такие как диск, могут реагировать медленнее, что влияет на производительность в быстрых системах.
Износ в тяжелых условиях
В суровых условиях эксплуатации пластинчатые обратные клапаны могут столкнуться с такими проблемами, как скопление грязи и повреждение материала. Плохо закрывающиеся детали могут усугубить гидроудар и повредить трубы. Грязь может забивать клапан, препятствуя его нормальному уплотнению. Клапаны, изготовленные из более слабых материалов, быстрее изнашиваются в суровых условиях.
Совет: Чтобы избежать этих проблем, часто проверяйте и чистите клапан. Заменяйте поврежденные детали, чтобы клапан хорошо работал в сложных условиях.
| Общие проблемы в сложных условиях | Как они влияют на производительность |
|---|---|
| Перепад давления | Снижает эффективность в системах высокого давления. |
| Зависимость от направления потока | При неправильной установке повышается риск обратного тока. |
| Водяной молот | Повреждает трубы и детали клапанов. |
| Грязь и мусор | Блокирует движение и ослабляет герметичность. |
Знание этих недостатков поможет вам выбрать правильный клапан для вашей системы. Обратитесь к производителю обратных клапанов с пластинами, чтобы найти лучший клапан для ваших нужд.
Сравнение с другими типами обратных клапанов
Обратные клапаны с пластинами в сравнении с поворотными обратными клапанами
Различия в конструкции и преимущества экономии пространства
Обратные клапаны Wafer имеют небольшие размеры и вес. Они легко помещаются между фланцами труб, экономя пространство. Поворотные обратные клапаны больше и имеют поворотный диск. Для их установки требуется больше места, особенно в горизонтальном положении. Пластинчатые обратные клапаны хорошо работают в ограниченном пространстве, например, на высоких зданиях или заводах.
| Характеристики | Обратные клапаны с пластинами | Поворотные обратные клапаны |
|---|---|---|
| Дизайн | Небольшая и легкая конструкция. | Более крупный дизайн с поворотным диском. |
| Установка | Подходит для любого направления. | Для установки требуется горизонтальное пространство. |
Производительность в системах водоснабжения и водоотведения
Оба клапана хорошо работают в системах водоснабжения, но по-разному. Обратные клапаны с пластинами быстро закрываются с помощью пружины, быстро останавливая обратный поток. Это предотвращает гидроудары и обеспечивает бесперебойную работу системы. Поворотные обратные клапаны лучше справляются с высоким давлением, но закрываются медленнее. Это может вызвать обратный поток в быстро движущихся системах. Вафельные обратные клапаны часто выбирают за их надежность и компактность.
Обратные клапаны с пластинами в сравнении с шаровыми обратными клапанами
Функциональные различия и давление растрескивания
Обратные клапаны Wafer используют подпружиненный диск для контроля потока. Благодаря этому они быстро закрываются и герметично закрываются. Шаровые обратные клапаны используют шар для перекрытия или пропускания потока. Они проще, но медленнее реагируют на изменения потока. Обратным клапанам с пластинами требуется меньшее давление для открытия, поэтому они лучше подходят для систем с низким давлением.
Плюсы и минусы каждого типа для конкретного применения
Выбирайте в зависимости от потребностей вашей системы. Обратные клапаны с пластинами отлично подходят для быстрого реагирования и низких потерь давления. Они используются на заводах, где важна эффективность. Шаровые обратные клапаны лучше подходят для густых жидкостей, таких как сточные воды или шлам. Но они срабатывают медленнее и требуют большего давления для открытия, что ограничивает их применение в высокопроизводительных системах.
Обратные клапаны с пластинами и подъемные обратные клапаны
Конструктивные различия и требования к установке
Подъемные обратные клапаны имеют диск, который перемещается вверх и вниз, перекрывая поток. Они должны устанавливаться в горизонтальном положении с восходящим потоком. Пластинчатые обратные клапаны можно устанавливать в любом направлении, что делает их более гибкими. Их небольшие размеры лучше подходят для установки в ограниченном пространстве, чем подъемные обратные клапаны, которым требуется больше места.
Подходит для промышленных и жилых систем
Вафельные обратные клапаны лучше всего подходят для заводов, так как они справляются с быстрым изменением потока и имеют низкий перепад давления. Подъемные обратные клапаны лучше работают в домах или местах с постоянным потоком. Их вертикальный диск хорошо герметизирует, но требует тщательной установки. Обратные клапаны с пластинами более универсальны для сложных систем.
Обратные клапаны Wafer имеют небольшие размеры, хорошо герметизируют и останавливают обратный поток. Они улучшают производительность системы и подходят для многих систем. Правильная установка и обслуживание помогают им служить дольше. Часто проверяйте клапаны и чистите их, чтобы предотвратить накопление грязи.
Выбирая обратный клапан, подумайте о том, как он работает, и о различиях между типами. Обратитесь к проверенному производителю, чтобы он подобрал оптимальный вариант для вашей системы. Это гарантирует, что он будет работать хорошо и прослужит долго.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Что делает обратный клапан с пластинами?
Обратный клапан с пластинами предотвращает обратный поток жидкости в трубах. Он поддерживает движение потока в одном направлении, защищая системы и оборудование.
Как выбрать подходящий обратный клапан с пластинами?
Узнайте расход, давление и тип жидкости в вашей системе. Выберите размер и материал клапана, который подходит для вашего трубопровода. Обратитесь за советом к надежному производителю.
Можно ли устанавливать пластинчатые обратные клапаны вертикально?
Да, вы можете установить их вертикально или горизонтально. Убедитесь, что стрелка на клапане соответствует направлению потока, чтобы он работал правильно.
Как часто следует проверять пластинчатый обратный клапан?
Проверяйте клапан каждые три месяца. Ищите ржавчину, грязь или повреждения, которые могут вызвать проблемы. Регулярные проверки помогут ему прослужить дольше.
Какие материалы используются для изготовления пластинчатых обратных клапанов?
К распространенным материалам относятся нержавеющая сталь, бронза и чугун. Эти материалы устойчивы к ржавчине и хорошо переносят различные давления и температуры.
Подходят ли пластинчатые обратные клапаны для систем высокого давления?
Они лучше всего работают в системах с низким и средним давлением. Для систем с высоким давлением используйте двухпластинчатые или другие специальные обратные клапаны.
Как очистить пластинчатый обратный клапан?
Сначала отключите систему и сбросьте давление. Выньте клапан, очистите его детали водой или мягким мылом и соберите обратно. Не используйте сильные химикаты.
Где используются пластинчатые обратные клапаны?
Они используются на водопроводных станциях, в системах очистки сточных вод, на нефтеперерабатывающих и химических заводах. Небольшие размеры и надежность делают их популярными.
Совет: Следуйте инструкциям производителя по настройке и уходу, чтобы поддерживать клапан в рабочем состоянии.
