¿Cómo funciona una válvula de compuerta de cuña?
A válvula de compuerta de cuña es un tipo de válvula multivuelta que utiliza un vástago ascendente o no ascendente. El vástago gira varias veces para poner en marcha o detener la válvula. La válvula empieza girando el volante en el sentido de las agujas del reloj. Al girar el volante, el vástago gira hacia arriba. El movimiento ascendente del vástago también hace que el disco de la válvula se mueva hacia arriba. De este modo, la válvula se abre, permitiendo que el fluido fluya a través de ella. El flujo de fluido continúa a menos que se cierre la válvula. La válvula se cierra girando el volante en sentido contrario a las agujas del reloj. De este modo, el vástago gira mientras se desplaza hacia abajo. El movimiento lineal descendente del vástago obliga al disco de la válvula a volver a su posición de asiento. De este modo, el orificio central de la válvula por el que circula el fluido queda bloqueado, lo que detiene la válvula. La válvula se cierra y el fluido no circula.

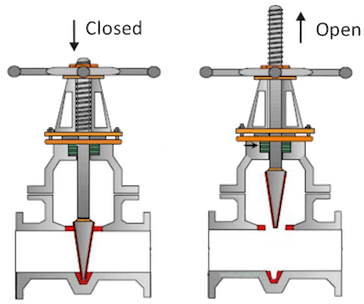

Figura: Funcionamiento de una válvula de compuerta de cuña.
Aplicaciones de la válvula de compuerta de cuña
- Las válvulas de compuerta de cuña se utilizan en una refinería de petróleo crudo.
- Se utilizan en el transporte de petróleo y gas.
- Estas válvulas se utilizan en industrias de procesamiento químico.
- Las válvulas de compuerta de cuña se utilizan en centrales eléctricas de vapor para controlar el caudal de agua utilizada en refrigeración y calefacción.
- Se utilizan en la fabricación de papel y pasta de papel, ya que apenas se obstruyen.
- Estas válvulas se utilizan en aplicaciones mineras para controlar el flujo de lodos y fangos.
Ventajas de las válvulas de compuerta de cuña
- Estas válvulas son adecuadas para aplicaciones de alta presión y alta temperatura.
- Las válvulas de compuerta de cuña permiten el flujo bidireccional del fluido sin causar daños mecánicos a la válvula.
- Estas válvulas tienen una baja pérdida de presión, lo que ayuda a ahorrar energía y mejorar la eficiencia.
- Estas válvulas son muy fiables a la hora de detener y permitir el flujo de fluidos.
- Estas válvulas están disponibles en varios tamaños, que permiten diferentes caudales y presiones.
- Las válvulas de compuerta de cuña son versátiles, ya que pueden utilizarse en diversas aplicaciones industriales.
- Estas válvulas son duraderas, sobre todo cuando se utilizan como válvulas de cierre.
Desventajas de las válvulas de compuerta de cuña
- Estas válvulas no son adecuadas para estrangular el flujo de fluido.
- Las válvulas de compuerta de cuña se abren y cierran lentamente, a diferencia de otras válvulas como válvulas de bola.
- Estas válvulas tienen sus asientos y discos propensos al desgaste.
- Son propensos a ruidos y vibraciones cuando no están completamente abiertos.
Resolución de problemas de las válvulas de compuerta de cuña
La válvula necesita un par de accionamiento elevado para abrirse y cerrarse.
- Desalineación de la brida del prensaestopas. Vuelva a alinear la brida del prensaestopas. Compruebe también si el vástago está dañado y, en caso afirmativo, sustitúyalo.
- El tornillo del prensaestopas está sometido a grandes esfuerzos. Afloje el perno del prensaestopas para reducir la fricción de la empaquetadura. Sin embargo, no lo afloje demasiado para evitar fugas de líquido.
- Sólidos atascados entre la brida del prensaestopas y el vástago. Abra el perno del prensaestopas y limpie los cuerpos extraños.
La válvula no se cierra/abre completamente.
- Hay cuerpos extraños atascados en la válvula. Desmonte la válvula siguiendo las instrucciones del fabricante de la válvula de compuerta de cuña y retire los objetos extraños.
- Asientos dañados. Sustituya los asientos de las válvulas.
- Vástago dañado. Sustituya el vástago.
Fuga a través de la empaquetadura del vástago
- Desalineación de la brida del prensaestopas. Vuelva a alinear correctamente la brida del prensaestopas.
- Perno del prensaestopas flojo. Apriete el perno del prensaestopas.
- Empaquetadura desgastada. Sustituya la empaquetadura del prensaestopas.
Fugas a través de la junta
- Desalineación en el capó. Vuelva a alinear correctamente el capó y la carrocería.
- Pernos/tornillos sueltos. Apriete los pernos o tornillos de conexión.
- Junta desgastada. Sustituya la junta.
Fuga a través del cuerpo de la válvula / bonete
- Exceso de presión del fluido. Asegúrese de que la presión del fluido está en el rango recomendado por el fabricante de la válvula de compuerta de cuña.
- Conexión floja. Apriete los tornillos/pernos que conectan el cuerpo a la tubería o el cuerpo al capó según sea necesario.
- Asientos desgastados. Sustituya los asientos de las válvulas.
Resumen
Las válvulas de compuerta en cuña son válvulas que funcionan utilizando un disco en cuña para iniciar o detener el flujo de fluido. La válvula utiliza una compuerta (disco) en forma de cuña para mejorar el área de asiento alto y garantizar que la válvula pueda sellar perfectamente al cuerpo. Este tipo de válvula funciona mediante un volante manual o actuadores como los eléctricos o neumáticos. Tanto si la válvula se acciona manualmente como mediante actuadores, el principio de funcionamiento consiste en girar el vástago de la válvula para que el disco de la válvula pueda moverse hacia arriba o hacia abajo. Cuando el vástago gira para moverse hacia arriba, fuerza al disco a abrir la válvula para el paso del fluido. Por otro lado, cuando el vástago gira para moverse hacia abajo, hace que el disco se mueva hacia abajo, donde finalmente cierra cualquier flujo de fluido. La elección del nivel de temperatura depende del material del asiento de la válvula. Los asientos fabricados con materiales metálicos son ideales para temperaturas superiores a 65o C, mientras que los de goma o plástico se utilizan por debajo de 65oC. Las válvulas de compuerta de cuña son adecuadas para temperaturas altas y bajas.
Fabricantes de válvulas de compuerta de cuña producen variedades de estas válvulas, entre ellas válvulas de vástago ascendente, válvulas de vástago no ascendente, válvulas de accionamiento eléctrico y válvulas de accionamiento neumático. Las aplicaciones de estas válvulas incluyen industrias químicas, suministro de agua, centrales eléctricas, minería, alimentación y bebidas, papel y pasta de papel, entre otras. Las ventajas de este tipo de válvulas son que son fáciles de limpiar y reparar, versátiles en tamaño, tienen flujo de fluido bidireccional, baja pérdida de presión y alta resistencia.
