Nom de l'auteur : Bruce Zheng
Rôle de l'auteur : Cofondateur et ingénieur en vannes chez NTGD Valve
Bio de l'auteur : Bruce Zheng est cofondateur et ingénieur en vannes chez NTGD Valve, qui se concentre sur la sélection des vannes industrielles, les applications et le contenu technique pour les acheteurs B2B mondiaux.
Dernière mise à jour : 6 mai 2026
La corrosion des vannes n'est pas seulement un problème d'apparence superficielle. En service industriel, la corrosion peut endommager le corps de la vanne, la tige, le siège, le joint, la boulonnerie, le revêtement, la garniture ou la surface d'étanchéité. Lorsque ces zones sont touchées, il peut en résulter des fuites internes, des fuites externes, un fonctionnement rigide, une dégradation du revêtement, une durée de vie réduite ou un arrêt imprévu.

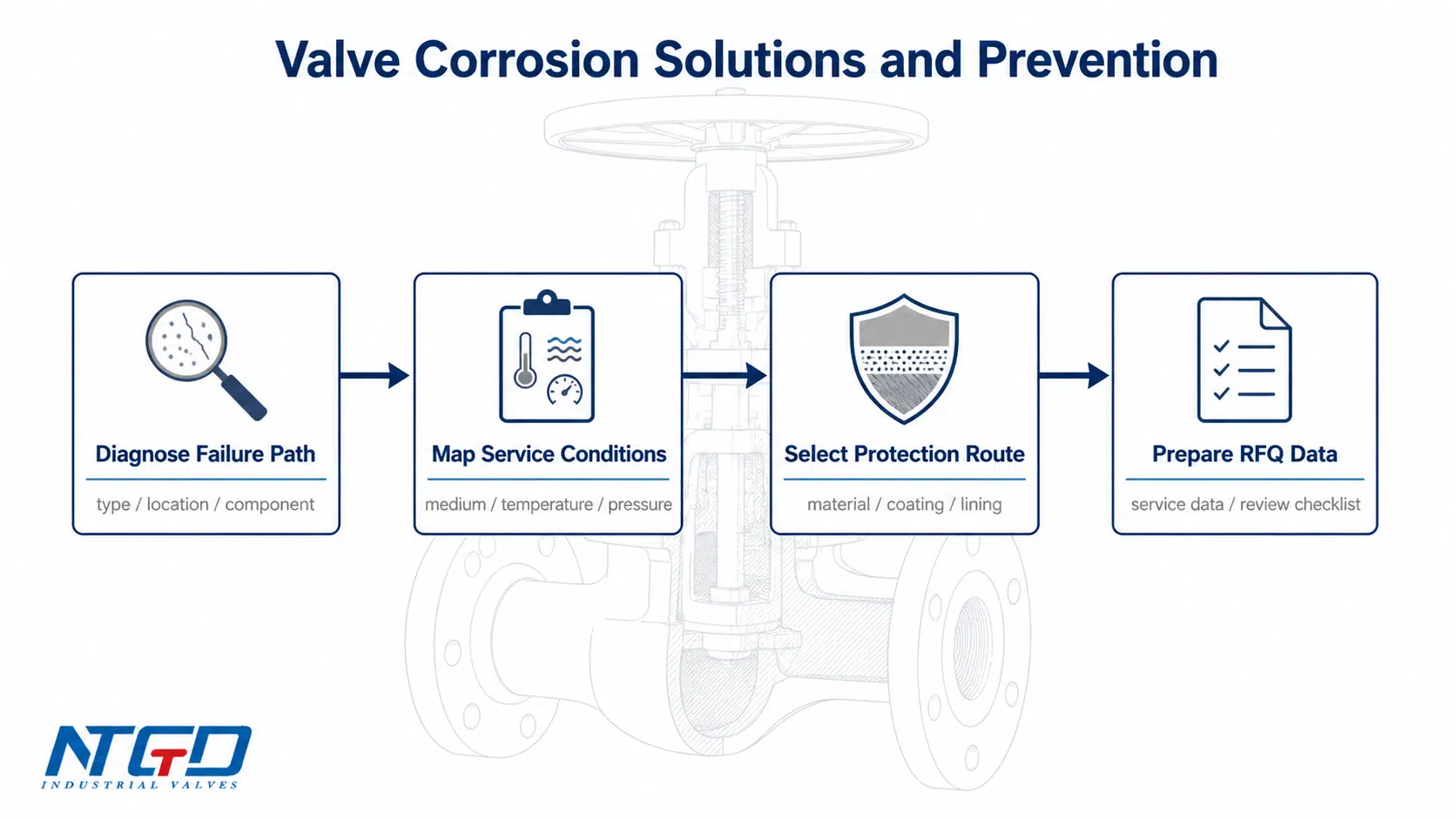

Une solution fiable contre la corrosion des vannes commence avant le choix d'un revêtement ou d'une qualité de matériau. Les ingénieurs doivent d'abord identifier le fluide corrosif, la température de fonctionnement, la pression, la concentration, les conditions d'écoulement, l'environnement externe et le composant de la vanne le plus exposé à la corrosion.

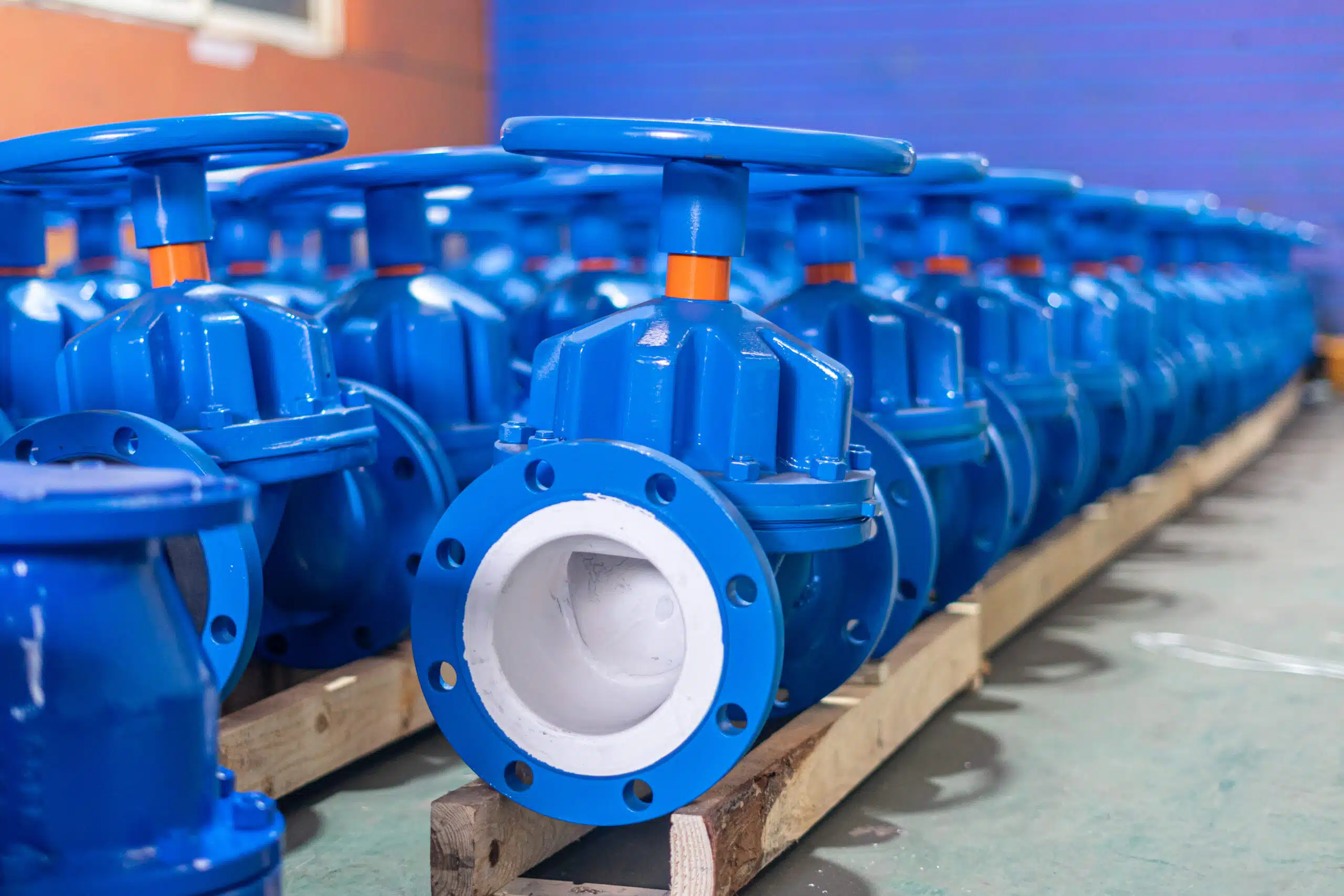

Pour les vannes industrielles résistantes à la corrosion, la protection provient normalement d'une combinaison contrôlée de.. :
- le choix des matériaux de base et des garnitures ;
- des matériaux de revêtement ou d'étanchéité non métalliques ;
- revêtement des soupapes, traitement de surface ou pulvérisation thermique, le cas échéant ;
- inhibiteur de corrosion ou protection électrochimique dans des systèmes sélectionnés ;
- le contrôle environnemental, l'inspection et la planification de la maintenance ;
- les détails de construction des vannes qui réduisent les fluides piégés, la corrosion par crevasses et la défaillance du revêtement.
L'objectif n'est pas d'appliquer toutes les mesures anticorrosion en même temps. L'objectif pratique est d'identifier la voie de défaillance et d'adapter la méthode de protection au composant spécifique de la vanne et aux conditions de fonctionnement.
Ce que signifie la corrosion des vannes dans le service des vannes industrielles
La corrosion d'une vanne est la détérioration du matériau de la vanne causée par une réaction chimique ou électrochimique avec le milieu environnant ou l'environnement. Dans la pratique, la corrosion peut se produire à l'intérieur de la voie d'écoulement mouillée, sur les surfaces externes, autour de la tige et de la zone de la garniture, au niveau des raccords de bride ou aux interfaces du revêtement et de la garniture.
Pour une vanne industrielle, la corrosion devient sérieuse lorsqu'elle affecte l'une des trois fonctions :
| Fonction affectée | Impact typique de la corrosion | Résultat pratique |
|---|---|---|
| Limite de pression | Corrosion du corps, du chapeau, de la bride ou de la boulonnerie | Fuite externe, risque d'arrêt, examen de sécurité ou décision de remplacement |
| Arrêt / contrôle | Siège, disque, bille, grille, bouchon ou garniture endommagés | Défaut d'isolement, fuite interne, perte de produit ou instabilité du processus |
| Fonctionnement | Corrosion de la tige, de la garniture, de l'arcade ou de l'interface de l'actionneur | Fonctionnement rigide, grippage de la tige, difficulté de fonctionnement en cas d'urgence ou intervention de maintenance |
La prévention de la corrosion des vannes ne peut pas se limiter au choix d'un “matériau résistant à la corrosion”. Si le véritable problème est une surface d'étanchéité corrodée, un bord de revêtement endommagé, une garniture sensible au chlorure ou une tige exposée à la vapeur humide, la méthode de protection doit suivre cette voie de défaillance. Résoudre le mauvais problème conduit généralement à une corrosion répétée, à des réparations répétées et à des coûts de cycle de vie plus élevés.

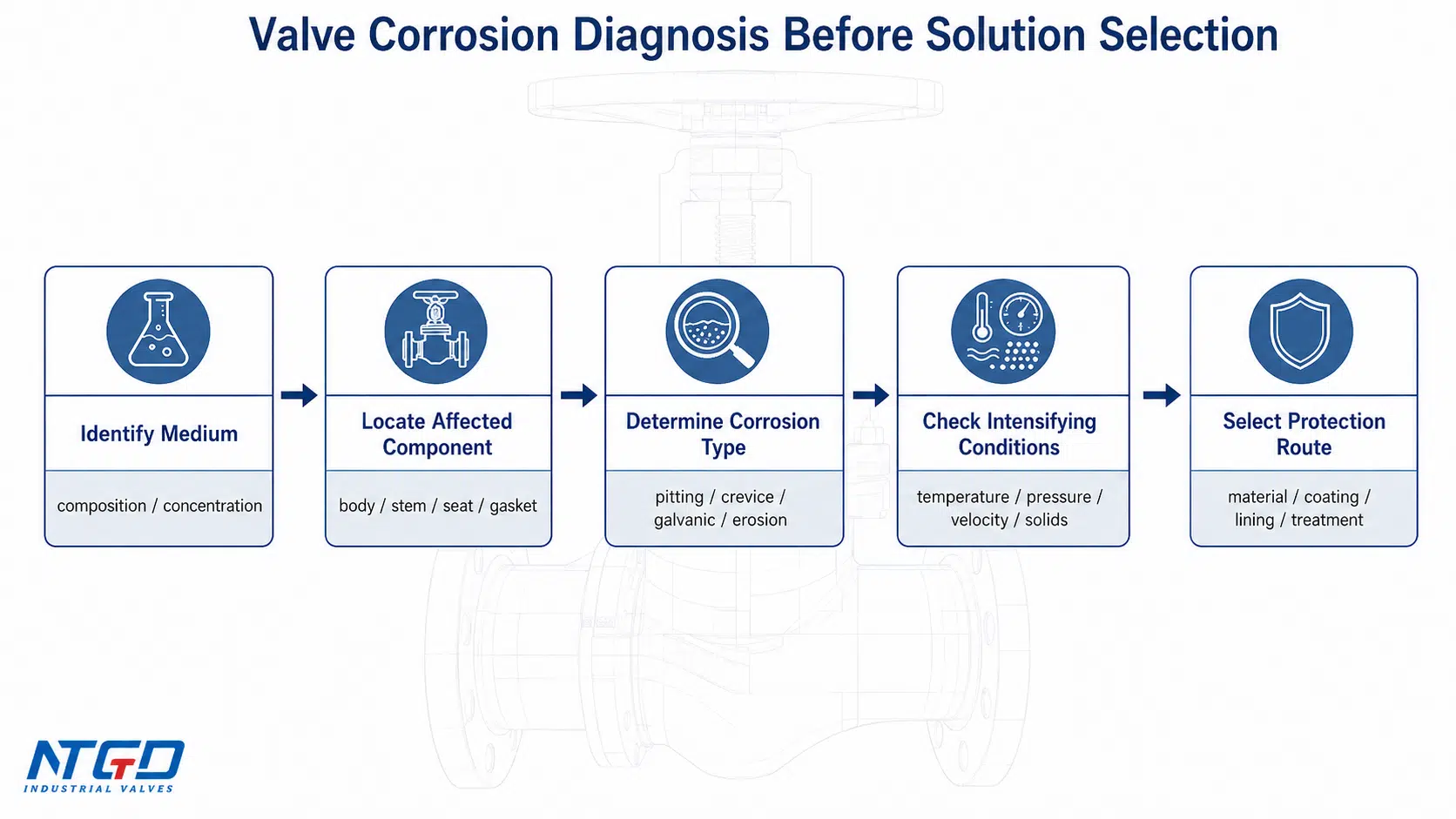

Diagnostiquer la corrosion des vannes avant de choisir une solution
Une erreur fréquente consiste à choisir un revêtement, une garniture ou un alliage pour la vanne avant d'identifier le mécanisme de corrosion. Une approche axée sur le diagnostic permet de vérifier le type d'attaque, l'emplacement exact sur la vanne et les conditions de fonctionnement qui déclenchent ou accélèrent les dommages.
Une séquence de diagnostic utile est la suivante :
- Identifier le milieu corrosif - nom, composition, concentration et contaminants.
- Localisez le composant du robinet concerné - corps, tige, siège, garniture, joint, boulonnerie, revêtement ou garniture.
- Déterminer le mécanisme de corrosion - chimique, électrochimique, par piqûres, par crevasses, par érosion-corrosion ou atmosphérique.
- Vérifier les conditions d'intensification - température, pression, vitesse, matières solides, oxygène, chlorure, vapeur ou humidité.
- Sélectionnez la méthode de protection en fonction du chemin de défaillance - et non en fonction du seul nom du matériau.
Identifier le type de corrosion
Les vannes industrielles peuvent être confrontées à plusieurs les mécanismes de corrosion:
| Type de corrosion | Cause typique | Zone de la valve couramment affectée |
|---|---|---|
| Corrosion chimique | Réaction directe avec des acides, des alcalis, des solvants ou d'autres milieux agressifs | Corps, garniture, revêtement, surface d'étanchéité |
| Corrosion électrochimique / galvanique | Différence de potentiel entre des métaux différents dans des environnements conducteurs | Boulonnage, zones de brides, assemblages mixtes |
| Corrosion par piqûres | Attaque localisée, souvent intensifiée par des milieux contenant des chlorures | Corps, garniture, tige, siège en acier inoxydable |
| Corrosion des crevasses | Liquide piégé, dépôts, espaces entre les joints, cavités ou zones filetées | Joints de capot, rainures de joints, zones filetées, cavités de la carrosserie |
| Érosion-corrosion | Corrosion combinée à une vitesse élevée, à des turbulences ou à des particules solides | Siège, disque, clapet, bille, passage coudé, zones d'étranglement |
| Corrosion atmosphérique | Exposition à l'humidité, à la vapeur, à la condensation, au brouillard salin, à la poussière, aux vapeurs chimiques ou à la vapeur d'eau | Surface externe du corps, tige, volant, boulonnerie, zones d'appui |
La solution est différente dans chaque cas. Un revêtement de surface peut aider à lutter contre la corrosion atmosphérique externe, mais il peut ne pas résoudre le problème des piqûres internes sur une surface d'étanchéité en contact avec le liquide. Une amélioration de l'acier inoxydable peut améliorer la résistance générale à la corrosion, mais elle peut encore échouer dans certaines conditions de chlorure ou de haute température si le grade et les données de service ne sont pas adaptés.
Localiser la zone de corrosion
Avant de choisir une solution contre la corrosion des vannes, il faut vérifier si le problème est en marche :
- le corps de vanne ou le chapeau ;
- la tige ou la zone d'emballage ;
- le siège ou la surface d'étanchéité ;
- le disque, la bille, la porte, le bouchon ou la garniture ;
- le joint ou la boulonnerie ;
- la doublure intérieure ;
- le revêtement extérieur ;
- la bride ou le raccord fileté.
Une surface de carrosserie corrodée et une surface d'étanchéité corrodée exigent des réponses différentes. La corrosion du corps peut nécessiter un revêtement, une amélioration du matériau ou un remplacement. La corrosion du siège ou de la garniture peut nécessiter une révision du matériau de la garniture, une révision du revêtement, une correction de la vitesse d'écoulement ou un type de vanne différent. La corrosion de la tige peut nécessiter un traitement de surface, un examen de la compatibilité des garnitures, des couvercles de protection ou un meilleur contrôle atmosphérique.
Adapter les milieux corrosifs et les conditions de service aux besoins de protection des vannes
Les soupapes résistantes à la corrosion doivent être sélectionnées en fonction des conditions réelles d'utilisation. les facteurs de risque de corrosion, Le risque de corrosion n'est pas déterminé uniquement par le nom du matériau. Le milieu corrosif, la concentration, la température, la pression, la vitesse d'écoulement, la teneur en solides, la teneur en oxygène et l'environnement extérieur sont autant d'éléments qui modifient le risque de corrosion.
Composition, concentration, température et pression du milieu
Même lorsque le nom du produit est le même, le comportement à la corrosion peut changer en fonction de la concentration et de la température. Un matériau de robinetterie qui fonctionne bien dans un produit chimique dilué peut ne pas fonctionner de la même manière dans une version concentrée ou à haute température de ce produit chimique. Une température plus élevée peut accélérer les taux de réaction et peut également affecter la résistance, les performances d'étanchéité et la stabilité du revêtement des matériaux non métalliques.
La pression a également son importance. Une pression élevée n'augmente pas toujours directement la corrosion, mais elle modifie les conséquences de la perte de matériau, de la fuite ou de la défaillance du revêtement. Un petit défaut de corrosion sur une vanne d'utilité publique à basse pression peut être géré par la maintenance. Le même défaut sur une vanne de traitement à haute pression peut devenir un problème de pression limite.

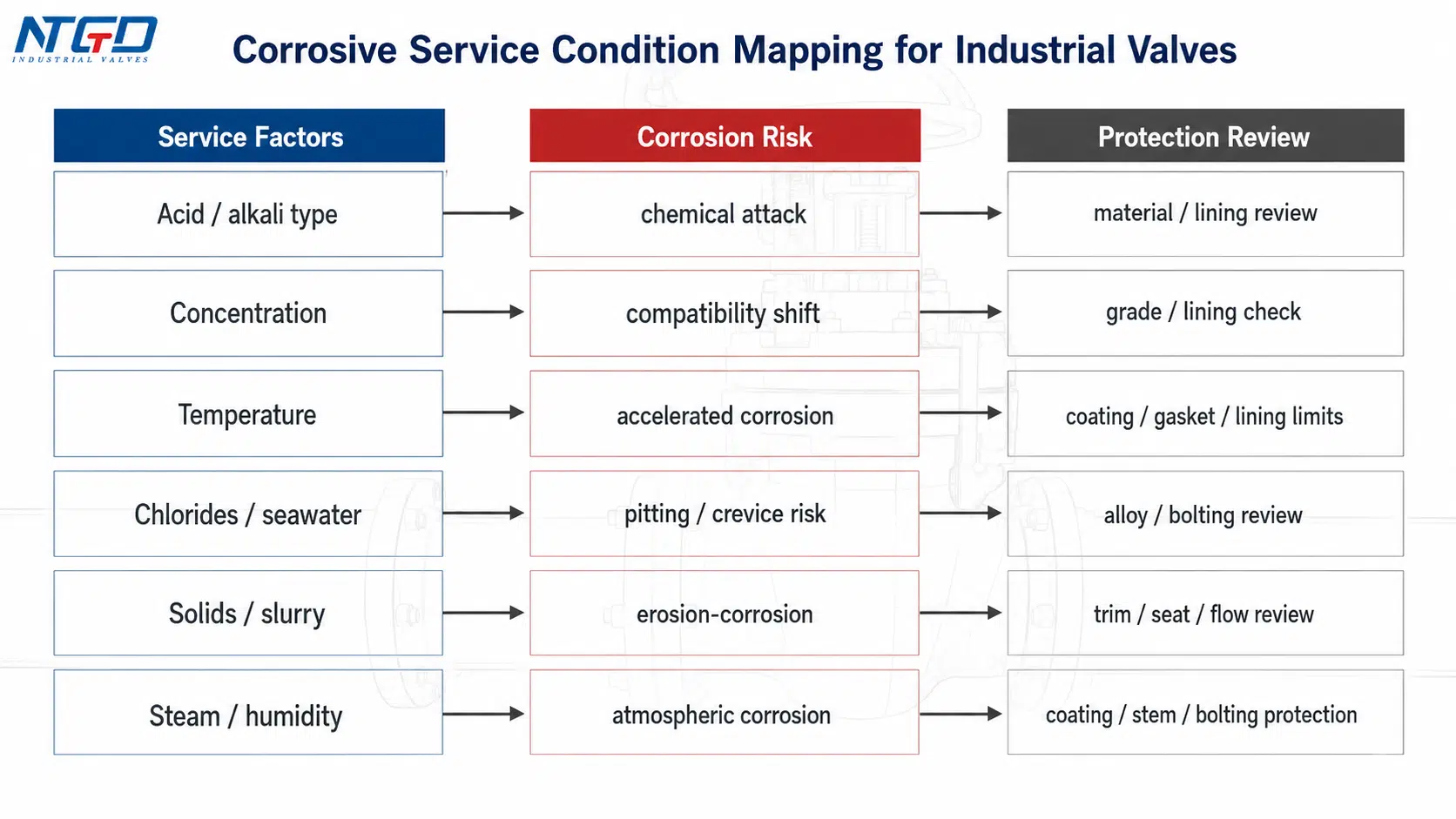

Chlorures, acides, alcalis, eau de mer, vapeur et produits abrasifs
Le service corrosif doit être décrit en termes pratiques d'ingénierie. Les données de service utiles sont les suivantes :
| Facteur de service | L'importance de la corrosion des soupapes |
|---|---|
| Type acide ou alcalin | Détermine si le métal, l'alliage, le caoutchouc, le PTFE/PFA ou les circuits de revêtement peuvent protéger le corps en contact avec le fluide et les garnitures. |
| Concentration | Modifie la compatibilité des matériaux et peut faire passer la décision du revêtement au garnissage ou à l'amélioration de l'alliage. |
| Température | Affecte la vitesse de corrosion, la stabilité du revêtement, les limites du revêtement, la performance du joint et la fiabilité de l'étanchéité. |
| Teneur en chlorure | Augmente le risque de corrosion par piqûres ou par crevasses dans certains aciers inoxydables, en particulier autour des garnitures et des sièges. |
| Eau de mer ou atmosphère marine | Risque de corrosion interne et externe, en particulier pour les boulons, les brides, les revêtements et les tiges exposées. |
| Vapeur ou atmosphère humide | Accélère la corrosion externe et l'attaque liée à la condensation autour des tiges, des garnitures, des boulons et des supports. |
| Solides ou boues | Peut enlever les revêtements, abraser les garnitures, endommager les sièges et accélérer l'érosion et la corrosion des surfaces des garnitures. |
| Vitesse d'écoulement | Intensifie l'érosion-corrosion au niveau des zones d'étranglement, des bagues de siège, des disques, des bouchons et des points de changement de direction. |
Un matériau de robinetterie résistant à la corrosion doit donc être sélectionné à partir d'un ensemble de données de service, et non à partir d'une liste générique de matériaux. Pour de nombreuses vannes industrielles résistantes à la corrosion, la sélection échoue non pas parce que le nom du matériau est erroné dans un catalogue, mais parce que la concentration, la température, la teneur en chlorure, les solides abrasifs ou un autre facteur de service mineur n'a pas été pris en compte lors de l'examen. L'acide nitrique, l'eau de mer, l'eau contenant du chlorure, le condensat de vapeur, les fluides contenant du soufre et les boues abrasives requièrent tous une logique de protection différente. vanne à bille service boue plutôt qu'un choix générique de matériau résistant à la corrosion.

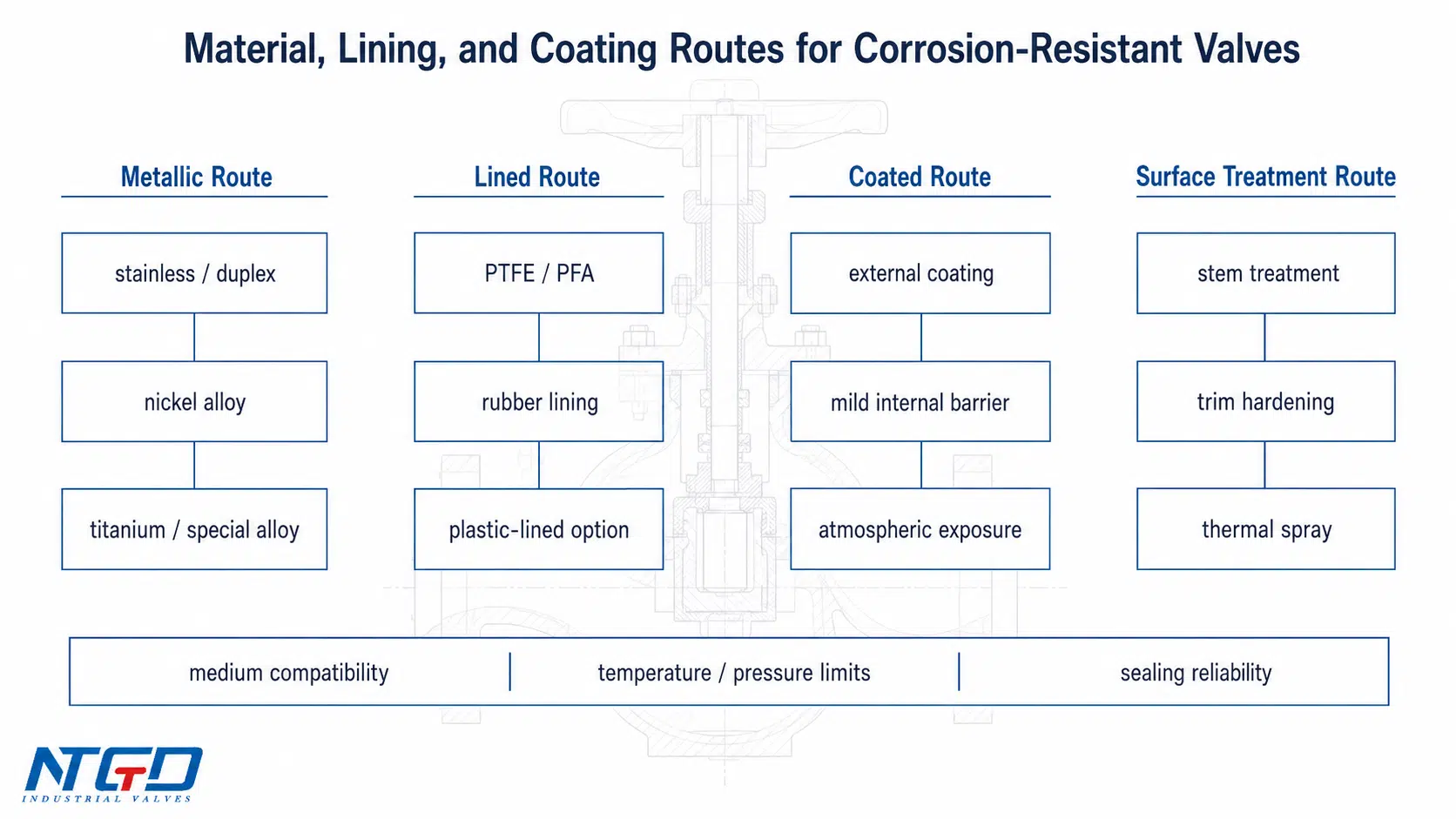

Routes des matériaux, des revêtements et des enduits pour les vannes industrielles résistantes à la corrosion
Les vannes industrielles résistantes à la corrosion ne sont pas définies par un seul matériau. La résistance à la corrosion est le résultat de la combinaison complète des matériaux du corps, de la garniture, du joint, de la garniture, du revêtement, du traitement de surface et des conditions d'utilisation.
Routes des matériaux métalliques
Les routes métalliques sont utilisées lorsque la résistance mécanique, la classe de pression, la résistance à la température et la fiabilité de la structure sont importantes. Les voies les plus courantes sont les suivantes :
| Itinéraire | Logique d'utilisation typique | Frontière principale |
|---|---|---|
| Acier au carbone avec revêtement | Protection contre la corrosion externe ou interne légère lorsque la résistance du métal de base est acceptable | Ne doit pas être traité comme une solution de service chimique sévère si l'endommagement du revêtement risque d'exposer le métal de base. |
| Acier inoxydable | Résistance générale à la corrosion dans de nombreux services de traitement et d'utilité publique | La qualité doit correspondre au chlorure, à la température, à la concentration et au risque de crevasses. |
| Acier inoxydable duplex / plus fortement allié | Résistance accrue dans certains environnements chlorés ou agressifs | Nécessite un examen de compatibilité spécifique au service ; ne constitue pas un remplacement générique pour toutes les qualités d'acier inoxydable. |
| Alliage de nickel / voie de type Hastelloy | Corrosion chimique sévère ou milieu agressif | Le coût et la disponibilité doivent être justifiés par la gravité du service et les conséquences de la défaillance. |
| Voie en titane ou en alliage spécial | Services chimiques ou liés à l'eau de mer sélectionnés et sévères | Il ne s'agit pas d'une solution universelle ; la compatibilité des supports doit être vérifiée avant la sélection. |
L'amélioration des matériaux doit suivre le mécanisme de corrosion et les conséquences de la défaillance. Dans le cas d'un service à faible risque, un revêtement ou une doublure peut suffire. En cas de service chimique sévère, de service à forte conséquence de défaillance, ou lorsque l'enveloppe de pression et les surfaces d'étanchéité sont toutes deux exposées, le matériau de base et la compatibilité des garnitures deviennent la décision principale.
Routes non métalliques et revêtues
Les matériaux non métalliques peuvent offrir une forte résistance à la corrosion lorsque leurs limites de température, de pression et de résistance mécanique sont adaptées au service. Le PTFE, le caoutchouc, le nylon, le graphite flexible et les composants d'étanchéité non métalliques doivent être considérés comme des éléments de la stratégie relative aux matériaux et aux revêtements plutôt que comme des éléments anticorrosion isolés.
Les voies non métalliques ou revêtues les plus courantes sont les suivantes :
- Revêtement en PTFE ou PFA pour les contacts chimiques agressifs ;
- Vanne à membrane revêtue de caoutchouc pour certains milieux corrosifs ou abrasifs ;
- des options de vannes en plastique pour les services à basse pression ou à basse température ;
- sièges, joints, garnitures et matériaux d'étanchéité non métalliques ;
- graphite flexible pour les applications de garniture ou de joint d'étanchéité à haute température, le cas échéant.
Les matériaux non métalliques peuvent réduire le risque de corrosion, mais ils n'éliminent pas la nécessité d'un examen technique. Solidité, résistance thermique, limites de pression et de température pour les systèmes à revêtement plastique, La résistance à l'abrasion, la déformation sous charge et la stabilité à long terme de l'étanchéité doivent être vérifiées par rapport au service réel. Une vanne revêtue peut convenir à un liquide corrosif, mais le revêtement doit résister à la vitesse d'écoulement, aux cycles de température, aux contraintes d'installation et à toute particule solide présente dans le fluide.
Matériaux d'étanchéité et pièces en contact avec le fluide
La protection des vannes contre la corrosion doit inclure les matériaux d'étanchéité. Un corps de vanne peut être résistant à la corrosion, mais une fuite peut toujours se produire si le siège, le joint, la garniture ou la garniture est incompatible avec le fluide.
Les contrôles importants sont les suivants
- compatibilité du matériau du siège avec le milieu et la température ;
- compatibilité de l'emballage avec le mouvement de la tige et l'atmosphère extérieure ;
- résistance des joints aux attaques chimiques et à la perte de compression ;
- garniture de corrosion ou d'érosion sous l'effet de la vitesse d'écoulement ;
- l'intégrité du revêtement ou de l'enduit sur les surfaces de contact.
C'est là que les soupapes anticorrosion se distinguent des pièces métalliques revêtues ordinaires. La soupape doit encore s'ouvrir, se fermer, assurer l'étanchéité et résister à la pression après une longue exposition à l'environnement de service.

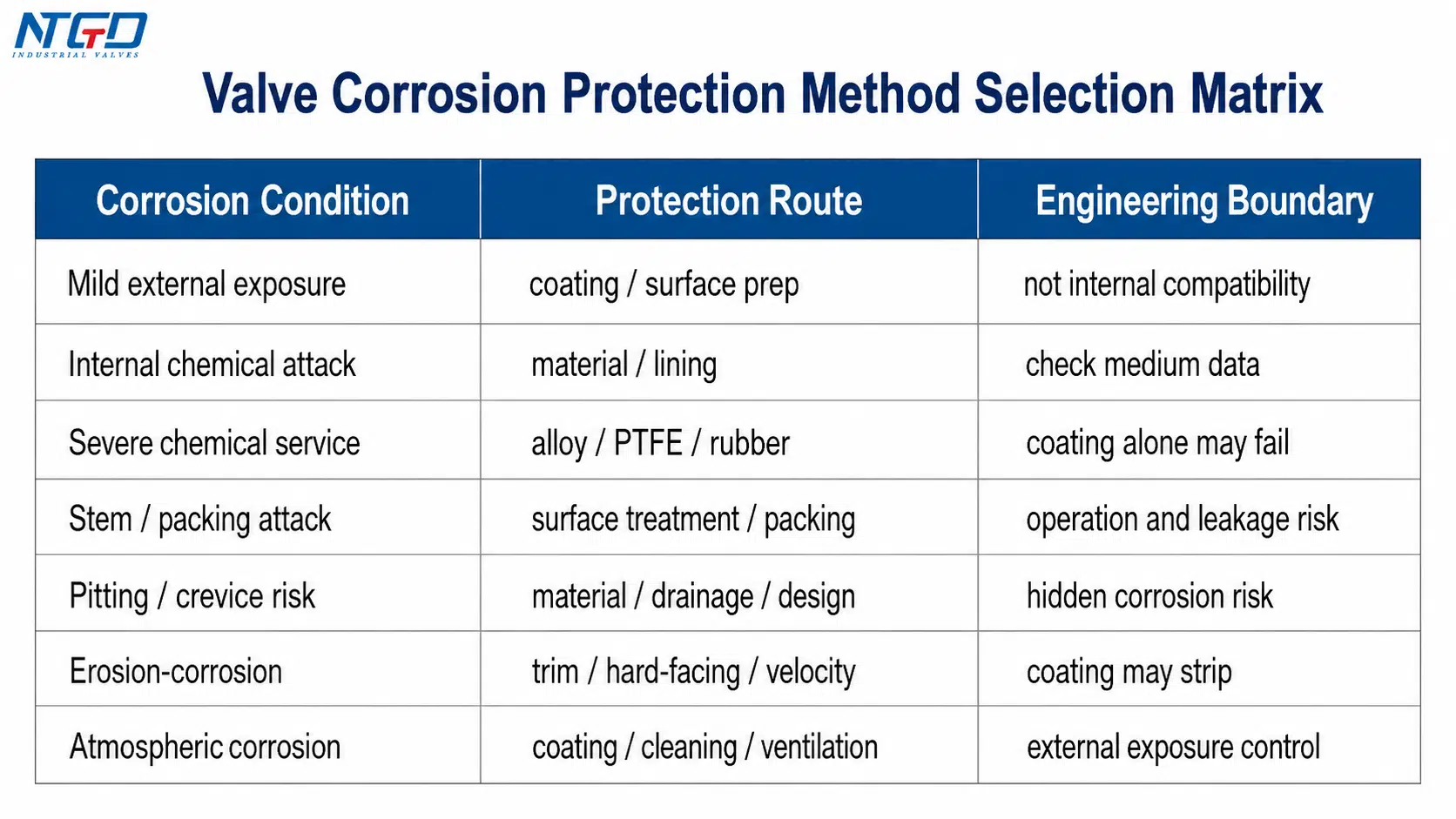

Matrice de sélection des méthodes de protection contre la corrosion des vannes
L'ancienne “liste de mesures anticorrosion” n'est utile qu'après avoir été organisée dans une logique de sélection. Chaque méthode résout un type de problème différent, et chaque méthode a une limite.
| Problème de corrosion ou condition de service | Voie de protection plus adaptée | Notes d'ingénierie |
|---|---|---|
| Corrosion externe légère ou exposition atmosphérique | Revêtement extérieur, préparation de la surface, contrôle environnemental | Utile en cas d'exposition à l'extérieur, à l'humidité, à la mer ou à des vapeurs chimiques ; ne remplace pas la compatibilité interne des matériaux. |
| Corrosion interne générale par le fluide de traitement | Choix du matériau, de la garniture, de la doublure ou du revêtement | Sélection en fonction du milieu, de la concentration, de la température et du débit ; le nom du matériau ne suffit pas à lui seul. |
| Attaque chimique grave | Alliage spécial, revêtement en PTFE/PFA, revêtement en caoutchouc ou parcours non métallique compatible | Un revêtement ordinaire peut se dégrader rapidement si le fluide atteint le métal de base ou attaque les bords du revêtement. |
| Corrosion de la tige ou attaque de la zone de garniture | Traitement de la surface des tiges, examen de l'emballage, couverture protectrice, contrôle de l'environnement | L'endommagement de la tige affecte le fonctionnement, le risque de fuite de la garniture et l'accès à la maintenance. |
| Corrosion locale par piqûres ou crevasses | Amélioration des matériaux, amélioration de la conception, drainage, révision des joints/crevasses | Éliminer les liquides stagnants et éviter les combinaisons de matériaux inadaptées ; le revêtement seul ne peut pas résoudre l'attaque des fissures cachées. |
| Érosion-corrosion | Revêtement dur, traitement de surface, examen des matériaux d'habillage, contrôle de la vitesse d'écoulement | Le revêtement peut être défectueux si des matières solides ou une vitesse élevée enlèvent la surface protectrice du siège ou des garnitures. |
| Essai de l'eau ou corrosion de l'entrepôt | Séchage, inhibiteur de corrosion temporaire, protection du stockage | L'inhibiteur peut assurer une protection temporaire, mais il ne doit pas remplacer la compatibilité des matériaux. |
| Structures métalliques importantes ou critiques exposées à des environnements conducteurs | Protection cathodique ou protection métallique sacrificielle, le cas échéant | Nécessite un examen technique au niveau du système et n'est pas une solution par défaut pour les petites vannes ordinaires. |
| Dépôts internes, poussière ou exposition à des vapeurs corrosives | Nettoyage, purge, ventilation, contrôle de l'environnement | Particulièrement pertinent pour l'anticorrosion atmosphérique industrielle et la protection des tiges et des boulons. |
Utilisez cette matrice comme premier outil de sélection. Si le risque est lié au support du processus, commencez par vérifier la compatibilité du matériau, de la garniture, du revêtement ou de l'enduit. Si le risque est lié à l'exposition externe, vérifiez le revêtement, la ventilation, le drainage et les couvercles de protection. Si le risque est dû à un mouvement, à un contact étanche ou à une vitesse élevée, examinez la garniture, le siège, le traitement de surface et le type de vanne avant de recourir à un revêtement ou à un inhibiteur.
Choix des matériaux et remplacement des matériaux non métalliques
La sélection des matériaux est la première voie à suivre lorsque la corrosion est provoquée par le fluide du procédé. Il faut donner la priorité à une voie non métallique ou à un revêtement lorsque l'on sait que le fluide attaque les métaux et que la température, la pression, la vitesse et la charge mécanique restent dans la plage de service éprouvée du revêtement ou du composant non métallique. Si le service dépasse ces limites, une voie métallique compatible ou une voie à garniture spéciale devient le meilleur candidat.
Revêtement, garnissage, traitement de surface et pulvérisation thermique
Le revêtement protège les surfaces métalliques exposées en créant une barrière. Le revêtement isole les surfaces internes mouillées des fluides agressifs. Le traitement de surface améliore la résistance d'une surface métallique, en particulier sur les tiges, les garnitures et certaines zones d'usure. La pulvérisation thermique peut ajouter une couche protectrice en cas d'usure combinée, de corrosion ou d'exigences de surface liées à la température.
Ces méthodes ne doivent pas être utilisées de manière interchangeable. Un revêtement ne peut pas remplir la même fonction qu'une garniture dans un service chimique agressif, et le traitement de surface ne peut pas compenser un matériau de base incompatible dans un fluide de traitement fortement corrosif.
Inhibiteurs de corrosion et protection électrochimique
Un inhibiteur de corrosion peut ralentir la corrosion des métaux lorsqu'il est ajouté à un milieu, à une eau d'essai, à un environnement de stockage ou à un système de protection temporaire. Il peut être utile dans certains cas, mais il ne remplace pas une sélection correcte des matériaux. La compatibilité avec le procédé, les exigences de sécurité et l'équipement en aval doit être vérifiée.
La protection électrochimique comprend la protection anodique et la protection cathodique. La protection anodique peut aider certains métaux passivants à former un film protecteur dans des conditions contrôlées. La protection cathodique utilise un courant externe ou une voie métallique sacrificielle pour réduire la corrosion du métal protégé. Dans les applications de vannes, cette méthode est plus pertinente pour certains systèmes métalliques à grande échelle, enterrés, immergés ou critiques que pour une sélection de petites vannes ordinaires.
Contrôle environnemental et optimisation de la construction des vannes
La corrosion peut être réduite en contrôlant l'environnement autour de la vanne et le fluide à l'intérieur du système. Les exemples incluent le traitement de l'eau, la réduction de l'oxygène, le contrôle du pH compatible avec le processus, la ventilation, le nettoyage, la purge, les couvercles de protection et la prévention de l'accumulation de poussières ou de vapeurs chimiques.
La construction de la vanne a également son importance. Une conception résistante à la corrosion doit réduire les zones de crevasses, les liquides stagnants, les angles morts du revêtement, le mauvais drainage et l'exposition inutile des pièces vulnérables. Un meilleur état de surface, une sélection appropriée des joints, une boulonnerie adéquate, des garnitures compatibles et des points d'inspection accessibles réduisent le risque de corrosion avant qu'il ne devienne un problème de maintenance.

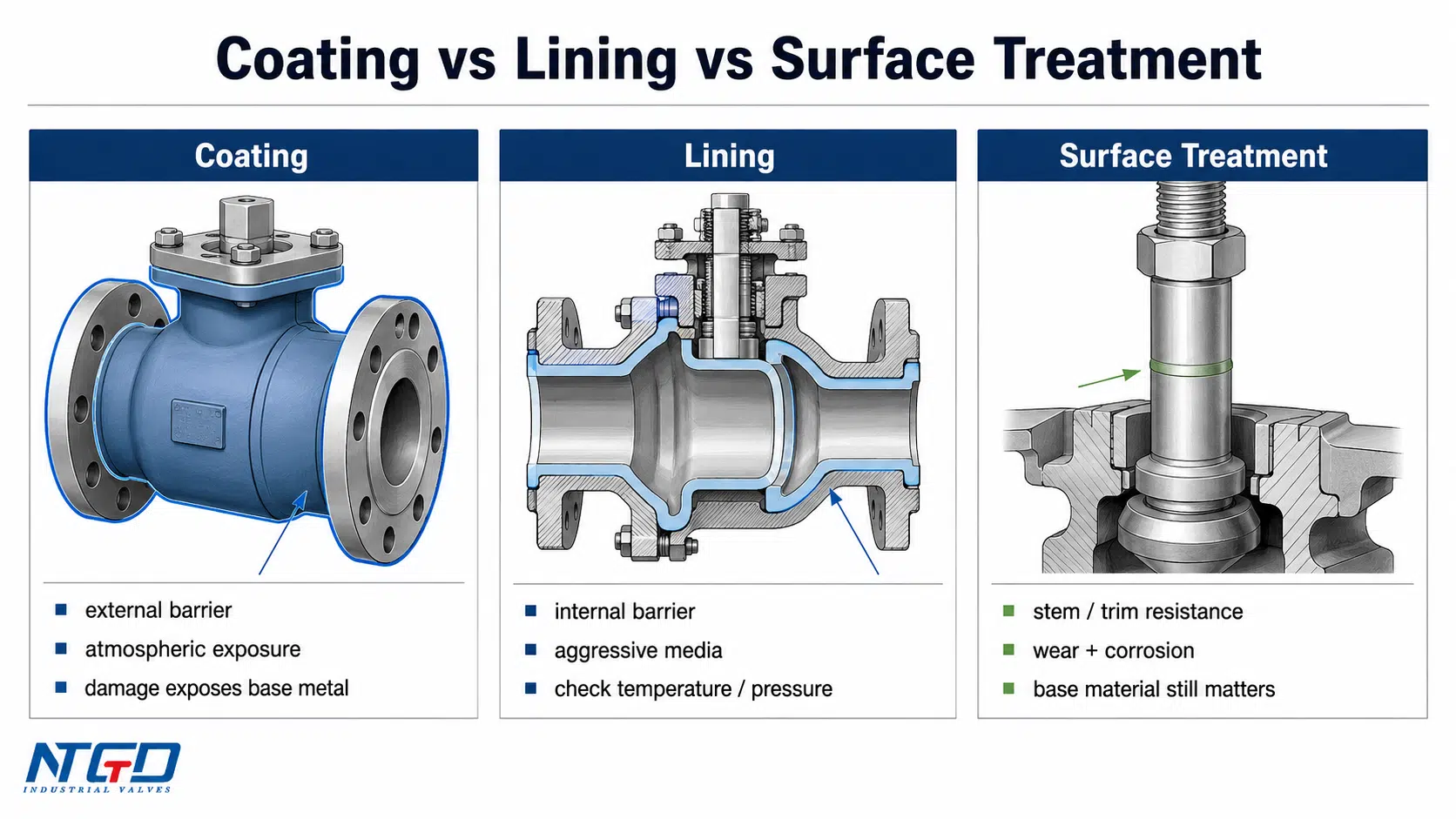

Revêtement, revêtement intérieur ou traitement de surface : La place de chaque méthode
Le revêtement, le garnissage et le traitement de surface sont souvent regroupés, mais ils résolvent des problèmes différents.
| Méthode | Fonction principale | Meilleur ajustement | Limitation de la clé |
|---|---|---|---|
| Revêtement | Crée une barrière sur les surfaces métalliques | Corrosion externe, légère corrosion interne, exposition atmosphérique | Échec en cas d'endommagement, d'abrasion, d'entaille ou d'exposition à un service dépassant la capacité du revêtement. |
| Doublure | Protège les surfaces internes mouillées contre les fluides agressifs | Service de liquides fortement corrosifs où le métal de base doit être isolé | Limitée par la température, la pression, le collage, la déformation et les dommages mécaniques |
| Traitement de surface | Améliore la résistance de surface des composants métalliques | Tige, garniture, surfaces d'usure, pièces en contact avec le fluide sélectionnées | Améliore la surface mais ne modifie pas la capacité totale du matériau de base. |
| Pulvérisation thermique | Ajoute une couche de surface protectrice pour la résistance à la corrosion, à l'usure ou à la chaleur. | Combinaisons sévères d'usure de surface et de corrosion | Nécessite une préparation adéquate et une bonne aptitude au service |
| Inhibiteur de corrosion | Ralentit la corrosion dans le milieu, l'eau d'essai ou la protection temporaire | Conditions de traitement, de stockage ou d'entretien sélectionnées | Ne remplace pas les matériaux compatibles |
| Contrôle environnemental | Réduit les facteurs de corrosion externes ou systémiques | Atmosphère végétale, vapeur, humidité, poussière, vapeur, eau stagnante | Limité si le milieu de traitement est lui-même très agressif |

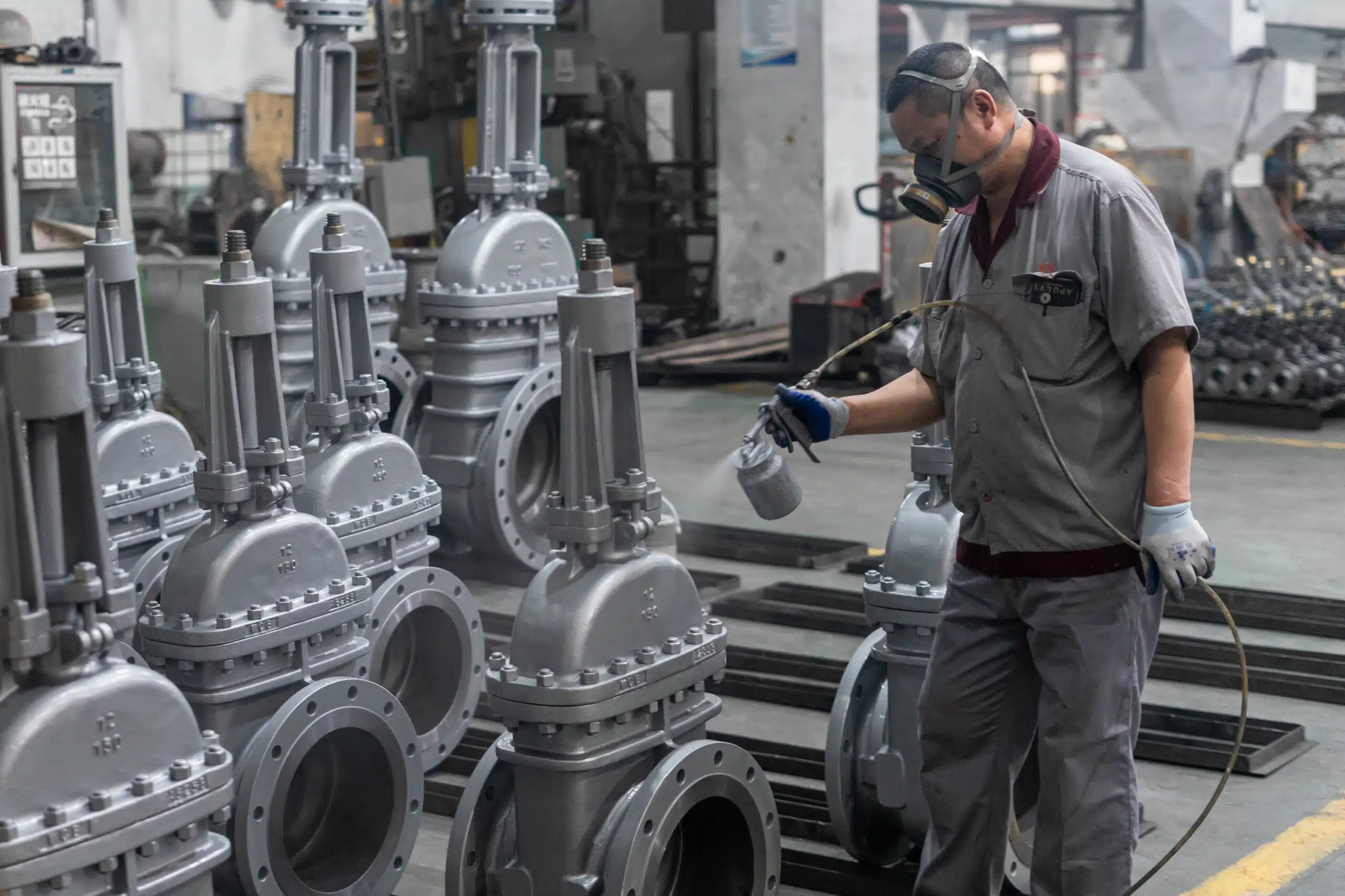

Revêtement : Utile, mais pas universel
Le revêtement des soupapes est efficace lorsque le risque principal est l'exposition à l'atmosphère, à l'eau, à l'eau salée, à l'air humide ou à un contact légèrement corrosif, à condition que les éléments suivants soient présents système de peinture protectrice est choisi en fonction de l'environnement. Il est également utilisé comme méthode d'identification et de protection de surface sur de nombreuses vannes industrielles.
Le revêtement n'est plus fiable lorsque le fluide est fortement acide, fortement alcalin, à haute température, abrasif, riche en chlorure, ou lorsque les mouvements de la vanne peuvent endommager le revêtement au niveau des sièges, des bords, des cavités ou des surfaces de contact. Lorsque le revêtement se fissure, se soulève ou s'use, le métal de base est exposé et la corrosion peut réapparaître rapidement.
Doublure : Meilleur pour les médias internes agressifs
Le revêtement est plus approprié lorsque le fluide doit être isolé du corps métallique. Le PTFE, le PFA, le caoutchouc ou d'autres matériaux de revêtement peuvent aider à protéger les surfaces mouillées dans certains services corrosifs.
Les limites sont d'ordre mécanique et thermique. Le revêtement doit rester collé, stable et intact sous l'effet du débit, de la pression, de la température, des contraintes d'installation et des cycles. Pour les vannes, la défaillance du revêtement peut se produire autour des bords, des cavités, des zones de contact avec le siège ou des zones exposées à l'abrasion.
Traitement de surface : Important pour les tiges et les garnitures
Le traitement de surface est particulièrement important pour les tiges de vannes et certaines pièces de garniture. Une tige peut être confrontée à l'humidité, à l'air, au frottement de la garniture, à la contamination par les chlorures ou à la vapeur chimique. Si la surface de la tige se corrode, le fonctionnement devient difficile et le risque de fuite de la garniture augmente.
Le chromage dur, le nickelage, la nitruration, la passivation ou d'autres traitements peuvent améliorer la résistance de la surface dans certains services. La méthode doit être adaptée au matériau de la tige, au fluide, à la température, à l'environnement de la garniture et à l'état d'usure. Par exemple, une couche de surface dure peut être utile lorsque le frottement de la garniture est un problème majeur, tandis qu'un traitement qui améliore la dureté de la surface sans ajouter de revêtement séparable peut être préféré lorsque l'écaillage ou l'endommagement des bords est un problème.
Quand le revêtement ne suffit pas
Le revêtement ne doit pas être la seule méthode de protection lorsque le fluide est très corrosif, contient des solides abrasifs, expose le siège ou la garniture à un écoulement à grande vitesse, ou endommage les surfaces de revêtement par des mouvements répétés de la vanne. Dans ces services, la défaillance du revêtement peut exposer le métal de base, accélérer la corrosion récurrente et endommager l'interface d'étanchéité avant que le corps de la vanne ne présente des dommages externes évidents.
Une voie plus fiable peut nécessiter un revêtement, un matériau de garniture spécial, un traitement de surface, une amélioration du matériau ou une révision du type de soupape. La question décisive n'est pas de savoir si la vanne peut être revêtue, mais si le revêtement peut survivre aux conditions réelles de corrosion, de mouvement et d'usure à l'intérieur de la vanne.

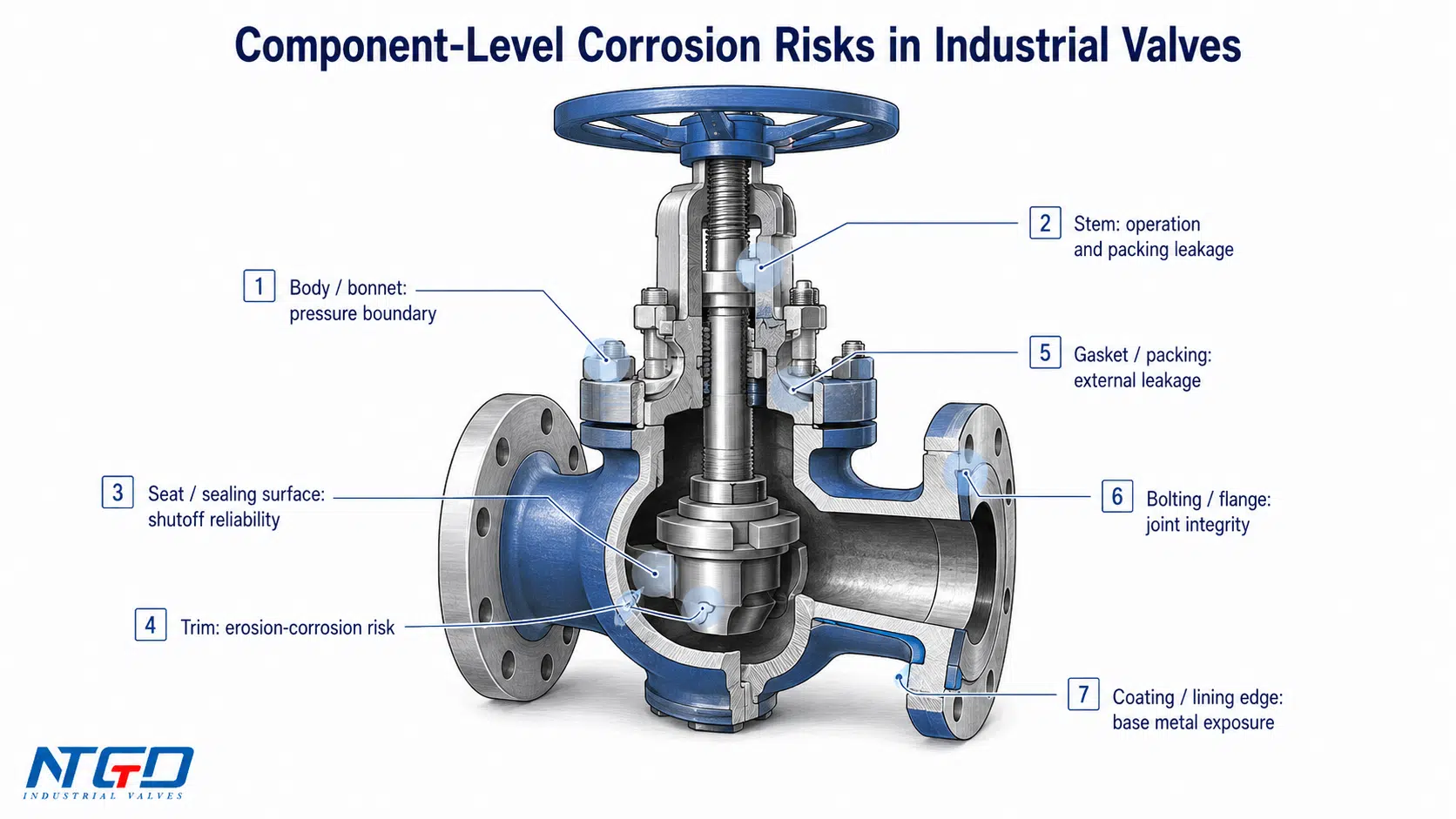

Risques de corrosion au niveau des composants dans les vannes industrielles
Un plan de prévention de la corrosion est plus solide lorsqu'il vérifie chaque composant critique de la vanne. Les vannes industrielles tombent en panne non seulement parce que le corps se corrode, mais aussi parce que la corrosion attaque les pièces qui contrôlent l'étanchéité, le fonctionnement et le confinement de la pression.
| Composant de la valve | Risque de corrosion | Conséquence possible |
|---|---|---|
| Corps / capot | Corrosion générale, piqûres, défaillance du revêtement externe | Problèmes d'enveloppe de pression, fuites externes, examen de l'arrêt, durée de vie réduite |
| Tige | Corrosion atmosphérique, attaque de la zone de garniture, usure-corrosion | Fonctionnement rigide, grippage de la tige, fuite de la garniture, difficultés lors des opérations d'urgence |
| Siège / surface d'étanchéité | Attaque chimique, érosion-corrosion, piqûres | Fuite interne, mauvaise fermeture, défaut d'isolation |
| Disque / bille / vanne / bouchon | Usure du revêtement, corrosion des garnitures, dommages dus à l'abrasion | Etanchéité réduite, fonctionnement instable, entretien répété |
| Joint / garniture | Incompatibilité chimique, perte de compression, contamination | Fuite externe même si le matériau du corps est résistant à la corrosion |
| Zone de boulonnage / bride | Corrosion atmosphérique, corrosion galvanique, corrosion caverneuse | Risque d'intégrité des joints et risque de fuite externe plus élevé |
| Interface revêtement / enduit | Soulèvement des bords, formation de cloques, abrasion, dommages mécaniques | Exposition au métal de base et réapparition rapide de la corrosion |
Corrosion du corps, du chapeau, de la bride et de la boulonnerie
La corrosion du corps externe peut sembler mineure à première vue, mais la corrosion des brides et des boulons peut affecter la fiabilité des joints. Dans les environnements marins, extérieurs, humides ou dans les usines chimiques, la qualité du revêtement, le drainage, le matériau des boulons et l'accès à l'inspection sont importants.
Corrosion de la tige, de la garniture et du joint
La tige est l'une des principales pièces sensibles à la corrosion. Elle se déplace dans la zone de garniture et peut être exposée à l'air, à l'humidité, aux vapeurs chimiques, aux fuites du processus ou à la contamination de la garniture. La protection de la tige de vanne contre la corrosion peut nécessiter un matériau de tige approprié, un traitement de surface, une garniture compatible, un couvercle de protection et une inspection régulière.
Les joints et les garnitures doivent également être adaptés au milieu chimique et à la température. Un corps résistant à la corrosion n'empêche pas les fuites externes en cas de défaillance du joint ou de la garniture.
Dommages aux sièges, aux garnitures et aux surfaces d'étanchéité
La corrosion des sièges et des garnitures affecte directement les performances de l'obturateur. En cas d'étranglement ou de service à grande vitesse, la corrosion peut se combiner à l'érosion. Une fois que la surface d'étanchéité est piquée, rayée ou entaillée, la vanne peut fuir même si le corps reste structurellement sain.

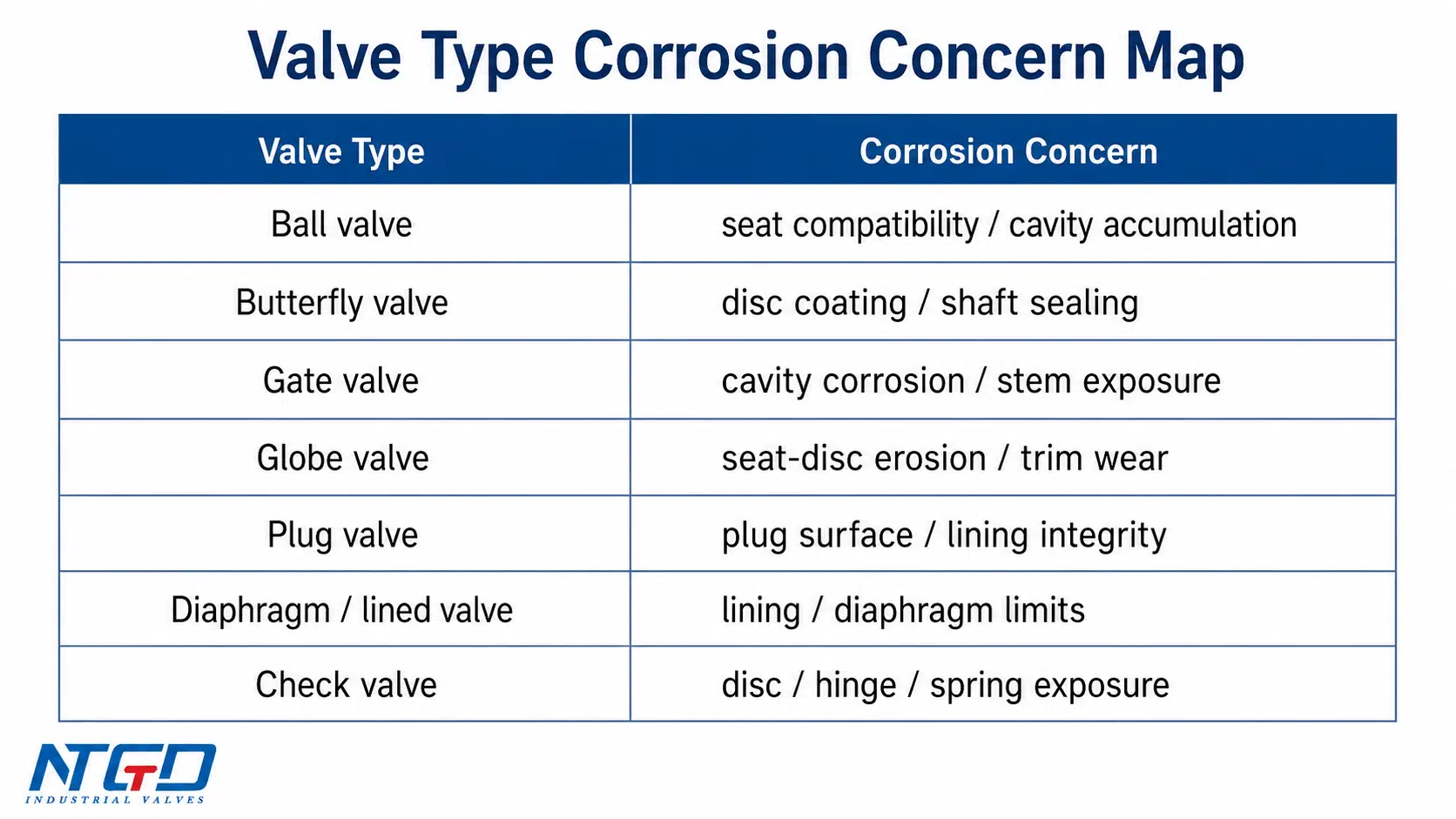

Type de vanne Route en service corrosif
Les différents types de vannes exposent leurs pièces en contact avec le liquide et leurs pièces mobiles de différentes manières :
| Type de soupape | Problèmes de corrosion à vérifier |
|---|---|
| Vanne à bille | Compatibilité du siège du robinet à boisseau sphérique, accumulation de cavités, usure du revêtement sur la surface de la bille |
| Vanne papillon | Détérioration du revêtement du disque, compatibilité de la chemise de siège, exposition de l'étanchéité de l'arbre, usure des arêtes |
| Vanne d'arrêt | Corrosion de la cavité due à l'emprisonnement des fluides, attaque des crevasses de la porte au siège, et risques d'exposition aux tiges dans le cadre de l'application de la loi sur la protection de l'environnement. robinets-vannes en milieu corrosif |
| Robinet à soupape | Sélection du matériau du siège des robinets à soupape, érosion-corrosion du siège et du disque, direction du flux, usure de l'étranglement |
| Robinet à boisseau conique | Boucher la corrosion superficielle, intégrité du revêtement, parcours sans cavité le cas échéant |
| Vanne à membrane / à garniture | Compatibilité du revêtement et de la membrane, limites de température et de pression |
| Clapet anti-retour | Corrosion du disque, de la charnière, du ressort et de la zone d'assise en cas d'inversion de flux ou de dépôts |
La différence ne réside pas seulement dans le nom de la vanne. Le chemin d'écoulement, la géométrie de la cavité, l'interface d'étanchéité, le modèle de mouvement et la conception de la tige exposée ou de l'arbre influencent tous le point de départ de la corrosion et la manière dont elle affecte le service.

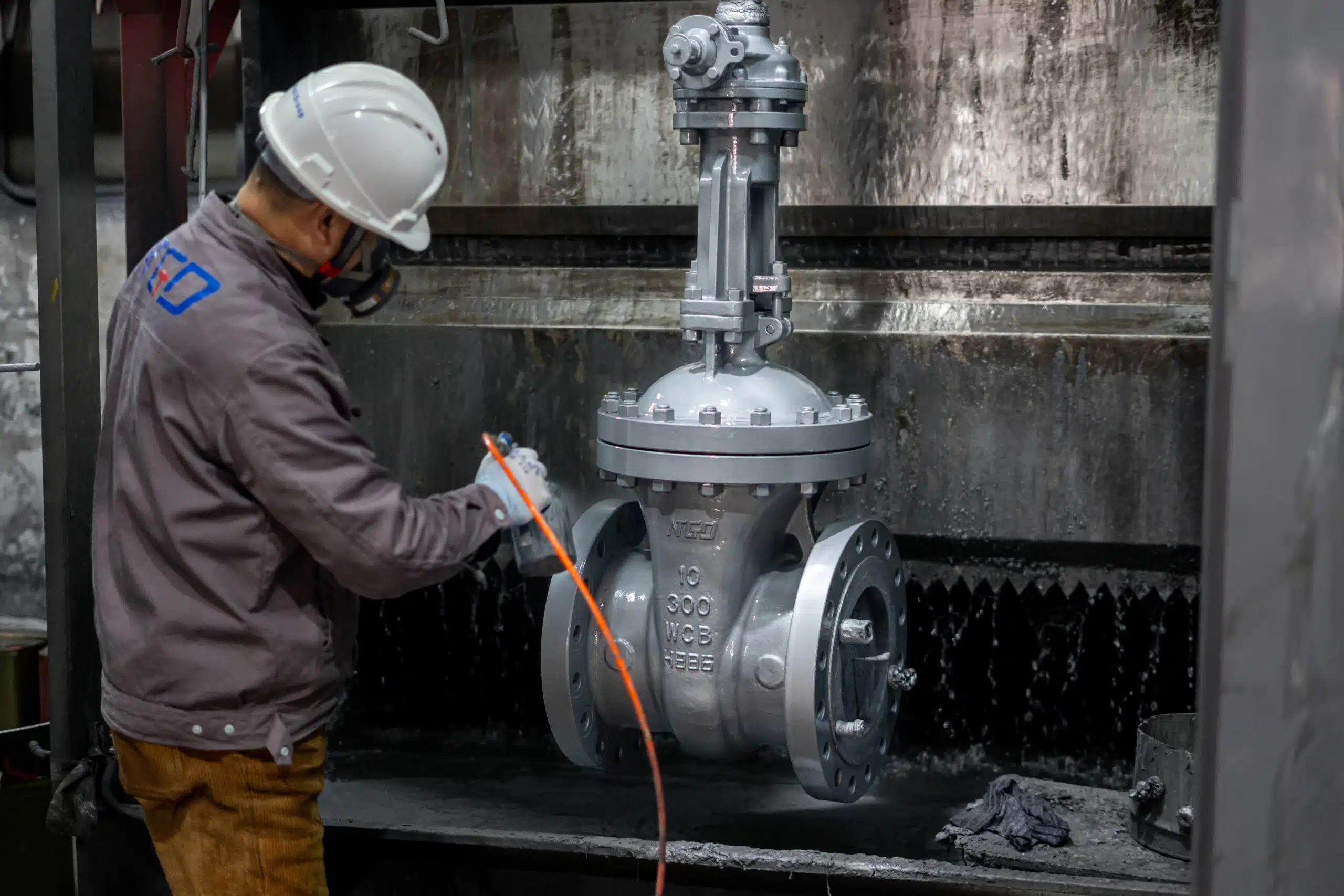

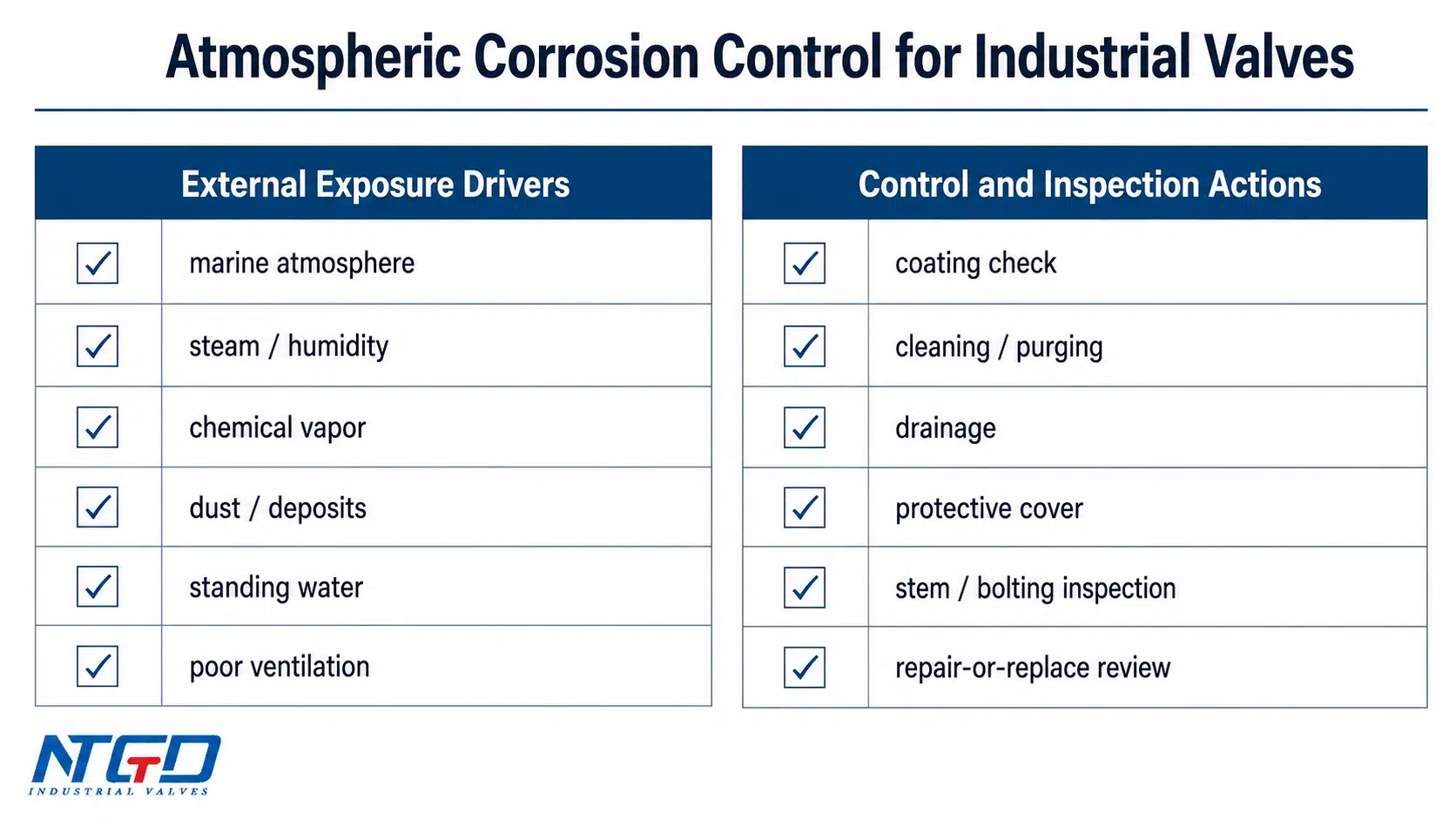

Contrôle de la corrosion atmosphérique, inspection et limites de réparation ou de remplacement
L'anticorrosion atmosphérique industrielle est importante pour les vannes installées à l'extérieur, dans les zones marines, dans les usines chimiques, à proximité de la vapeur ou dans des environnements poussiéreux et humides. La corrosion externe peut affecter la surface du corps, la boulonnerie, le volant, l'arcade, la tige, les zones de support et les raccords à bride.
Exposition externe et environnement de l'usine
Communs facteurs externes de corrosion inclure :
- l'exposition aux intempéries extérieures ;
- l'atmosphère marine et le brouillard salin ;
- vapeur chimique ou gaz contenant des halogènes ;
- la poussière, la fumée et la poudre fine ;
- la vapeur, l'humidité et la condensation ;
- les espaces fermés ou mal ventilés ;
- contact avec de l'eau stagnante ou de la terre.
Les mesures de contrôle comprennent un revêtement adéquat, un nettoyage périodique, une ventilation, des couvertures de protection, un drainage, l'évitement de l'humidité emprisonnée et des inspections régulières.
Nettoyage, purge et mesures de protection
Un nettoyage et une purge réguliers peuvent réduire les dépôts qui retiennent l'humidité ou les substances corrosives sur les surfaces de la vanne. Un couvercle de protection de la tige du robinet peut réduire l'exposition directe de la tige. Pour les vannes enterrées ou au niveau du sol, une protection autour de la zone d'installation permet de réduire les attaques de la terre, de l'humidité et de l'eau stagnante.
Pour la prévention de la corrosion interne, un traitement de l'eau compatible avec le procédé, un contrôle de l'oxygène, un contrôle du pH et des inhibiteurs de corrosion peuvent être utiles dans certains systèmes. Ces mesures doivent être compatibles avec le procédé et ne doivent pas se substituer à une sélection correcte des matériaux.
Recouvrement, regarnissage, réparation ou remplacement
Les décisions de réparation doivent être prises en fonction du composant concerné et des conséquences de la défaillance.
| Condition trouvée | Direction d'action typique |
|---|---|
| Dommages au revêtement extérieur uniquement | Nettoyer, préparer la surface et recouvrir si le métal de base est encore sain. |
| Corrosion locale de la tige | Inspecter l'état de la tige, la zone de garniture et le couple de fonctionnement ; prévoir des travaux de réfection de la surface ou le remplacement de la tige si le fonctionnement ou l'étanchéité sont affectés. |
| Piqûres sur les sièges ou les garnitures | Vérifier la performance de l'obturation ; des piqûres sur l'interface d'étanchéité peuvent nécessiter le remplacement de la garniture ou de la vanne. |
| Détérioration du revêtement | Déterminer si la réparation est autorisée pour le système de revêtement ; le remplacement peut être nécessaire si le fluide peut atteindre le métal de base. |
| Corrosion de la boulonnerie ou de la bride | Vérifier l'intégrité du joint et remplacer le matériel si la corrosion affecte la précharge, l'étanchéité ou l'acceptation de l'inspection. |
| Corrosion de l'enveloppe de pression | Traiter comme un élément d'examen technique critique, et non comme un problème de revêtement de routine. |
Les intervalles de revêtement fixes ne doivent pas être considérés comme des règles universelles. La fréquence des inspections dépend de la gravité du service, de l'environnement, de l'état du revêtement, de l'accessibilité et du niveau de risque.

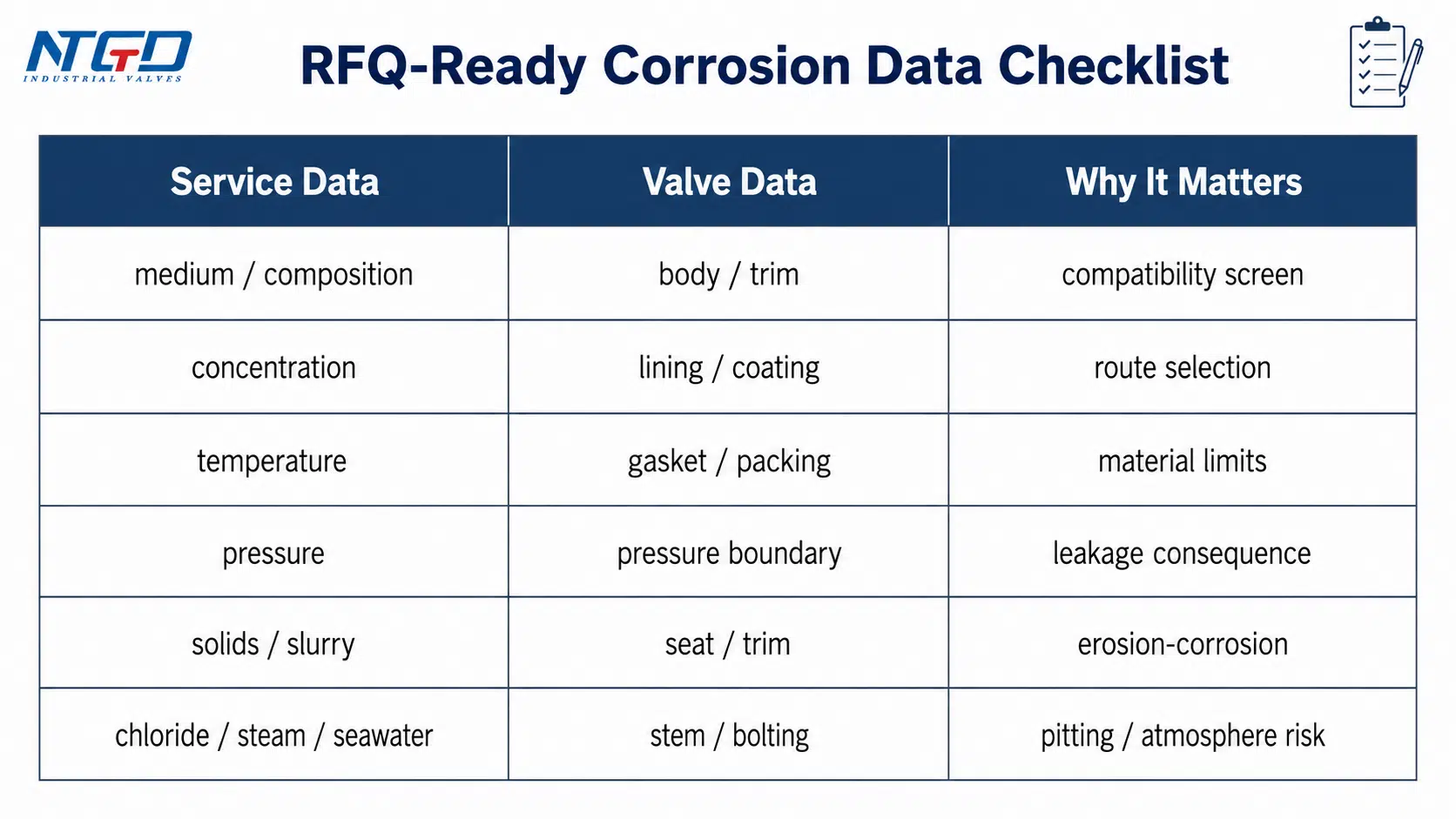

Liste de contrôle des données sur la corrosion prêtes à l'emploi pour examen par l'ingénierie
Avant de demander ou d'examiner une soupape résistante à la corrosion, il convient de suivre une procédure plus générale. guide de sélection des vannes industrielles logique et préparer les données de service qui permettent au fournisseur ou à l'équipe d'ingénierie de juger du chemin de la corrosion. Le nom d'un matériau ne suffit pas à lui seul.
| Données à fournir | Pourquoi c'est important |
|---|---|
| Nom du support et composition chimique | Définit le premier écran de compatibilité pour la carrosserie, les garnitures, les garnitures intérieures, les joints et les garnitures d'étanchéité. |
| Concentration | Il est possible de passer d'un matériau ou d'un revêtement ordinaire à un revêtement ou à des voies d'alliage plus élevées. |
| Température de fonctionnement | Affecte le taux de corrosion, la stabilité du revêtement, la performance du joint, le comportement du revêtement et la fiabilité de l'étanchéité. |
| Pression de service | Définit les exigences en matière d'enveloppes de pression et les conséquences des fuites dues à la corrosion. |
| Vitesse d'écoulement | Aide à évaluer le risque d'érosion-corrosion et d'usure des garnitures |
| Solides ou particules abrasives | Affecte le revêtement, la garniture, le siège, la garniture et l'adéquation du type de vanne. |
| Exposition au chlorure, au H2S, à l'eau de mer, à l'acide, à l'alcali ou à la vapeur d'eau | Aide à identifier les risques de piqûre, de service acide, d'attaques atmosphériques, de condensation ou d'attaques chimiques. |
| Type et fonction de la vanne | Les services d'arrêt, d'étranglement, d'isolation, de vérification ou de contrôle modifient l'exposition des composants. |
| Exigences en matière de carrosserie, de garniture, de siège, de joint et d'emballage | Empêche l'inadéquation entre le matériau du corps résistant à la corrosion et les composants d'étanchéité vulnérables |
| Exigences en matière de revêtement, de garnissage ou de traitement de surface | Précise si la protection est externe, interne ou au niveau des composants |
| Besoins en matière d'inspection, d'essai et de documentation | Soutien à l'examen de l'ingénierie, à l'alignement des achats et à la planification de la maintenance à long terme |
Une bonne solution contre la corrosion des vannes doit aboutir à une décision technique claire : quelle partie de la vanne est exposée à un risque, quel moyen de protection permet de contrôler ce risque et quelles données de service doivent être confirmées avant l'achat ou la mise en service. Cette liste de contrôle est conçue pour organiser cette conversation technique ; elle doit soutenir, et non remplacer, l'examen final de l'état de service.
FAQ
Qu'est-ce qu'une soupape anticorrosion ?
Les soupapes anticorrosion sont des soupapes sélectionnées ou conçues pour résister à la corrosion dans des conditions de service spécifiques. Ce terme ne désigne pas un matériau ou une catégorie de produits fixe. Un itinéraire de robinetterie résistant à la corrosion peut combiner un matériau de corps, une garniture, un revêtement, un traitement de surface, un joint, une garniture et un examen de service appropriés.
Quelle est la différence entre le revêtement de valve et le revêtement de valve ?
Le revêtement des soupapes protège une surface métallique en créant une barrière entre le métal et l'environnement. Il est souvent utilisé en cas de corrosion externe ou de corrosion interne légère à modérée. Le revêtement de vanne protège les surfaces internes en contact avec le fluide et est plus pertinent lorsque le fluide doit être isolé du corps métallique.
La protection cathodique peut-elle être utilisée pour les vannes ?
La protection cathodique peut être utilisée dans des systèmes sélectionnés où la vanne fait partie d'une structure métallique plus importante exposée à un environnement conducteur, tel qu'un service enterré ou immergé. Il ne s'agit pas d'une méthode universelle pour toutes les vannes. Pour de nombreuses vannes industrielles, la sélection des matériaux, le revêtement, le traitement de surface et le contrôle de l'environnement sont des méthodes de prévention de la corrosion plus directes.
Que faut-il vérifier pour l'anticorrosion atmosphérique industrielle sur les vannes ?
Vérifier l'état du revêtement extérieur, les tiges exposées, la boulonnerie, les brides, les volants, les supports, le drainage, la ventilation et les zones où la poussière, la vapeur, le brouillard salin ou la condensation peuvent s'accumuler. La corrosion atmosphérique est particulièrement importante pour les vannes extérieures, les installations marines, les usines chimiques et les espaces fermés avec de la vapeur ou de l'humidité.
Quand le revêtement n'est-il pas suffisant pour protéger les vannes contre la corrosion ?
Le revêtement peut ne pas suffire lorsque le fluide est fortement corrosif, abrasif, à haute température, riche en chlorure, ou lorsque les mouvements de la vanne peuvent endommager le revêtement au niveau des sièges, des bords, des cavités ou des surfaces de contact. En cas de service sévère, un revêtement, des matériaux d'alliage spéciaux, un traitement de surface, une amélioration des garnitures ou une conception différente de la vanne peuvent s'avérer nécessaires.
Comment protéger les tiges de soupape de la corrosion ?
La protection de la tige de vanne contre la corrosion peut inclure un matériau de tige approprié, un traitement de surface tel que le placage ou la nitruration le cas échéant, une garniture compatible, un contrôle de l'humidité, des couvercles de protection, un nettoyage régulier et une inspection de la zone de la garniture. La méthode appropriée dépend de l'exposition de la tige à l'atmosphère, aux fuites du processus, à la contamination de la garniture ou à l'usure.
Comment protéger les vannes contre la corrosion due à la vapeur, à l'humidité et à la condensation ?
Pour les environnements humides ou à vapeur, il faut se concentrer sur les tiges exposées, les zones de garniture, la boulonnerie, les brides, les supports et les surfaces revêtues où la condensation subsiste. La protection pratique comprend un revêtement approprié, le drainage, la ventilation, le nettoyage, les couvertures de protection et l'inspection des zones où l'humidité peut subsister après un arrêt ou un cycle de température.
Conclusion
La prévention de la corrosion des vannes ne doit pas être considérée comme un simple choix de revêtement ou une simple mise à niveau des matériaux. Une solution fiable commence par un diagnostic : identifier le fluide corrosif, localiser le composant de la vanne affecté, comprendre le mécanisme de corrosion, puis choisir la voie de protection adaptée au service.
Pour les vannes industrielles, l'approche la plus solide combine la sélection des matériaux, le revêtement ou l'enduit lorsque cela est approprié, le traitement de surface pour les pièces exposées ou mobiles, les inhibiteurs de corrosion ou la protection électrochimique dans des systèmes sélectionnés, le contrôle environnemental et l'inspection au niveau des composants. La décision finale doit toujours relier le risque de corrosion à la fonction de la vanne : limite de pression, performance de fermeture, fonctionnement de la tige, fiabilité de l'étanchéité et coût de maintenance.
Vérification finale de la demande
Avant d'examiner les vannes industrielles résistantes à la corrosion, préparez la composition du fluide, la concentration, la température, la pression, les conditions d'écoulement, la teneur en solides, le type de vanne et les détails requis concernant le corps / la garniture / le siège / le joint / le revêtement. Avec ces données, NTGD Valve peut soutenir une étude d'ingénierie pour déterminer si l'application est mieux servie par une amélioration du matériau, un revêtement, un revêtement, un traitement de surface ou un itinéraire complet de vannes résistantes à la corrosion.
