Crépine industrielle en Y

Série standard et capacité d'ingénierie personnalisée

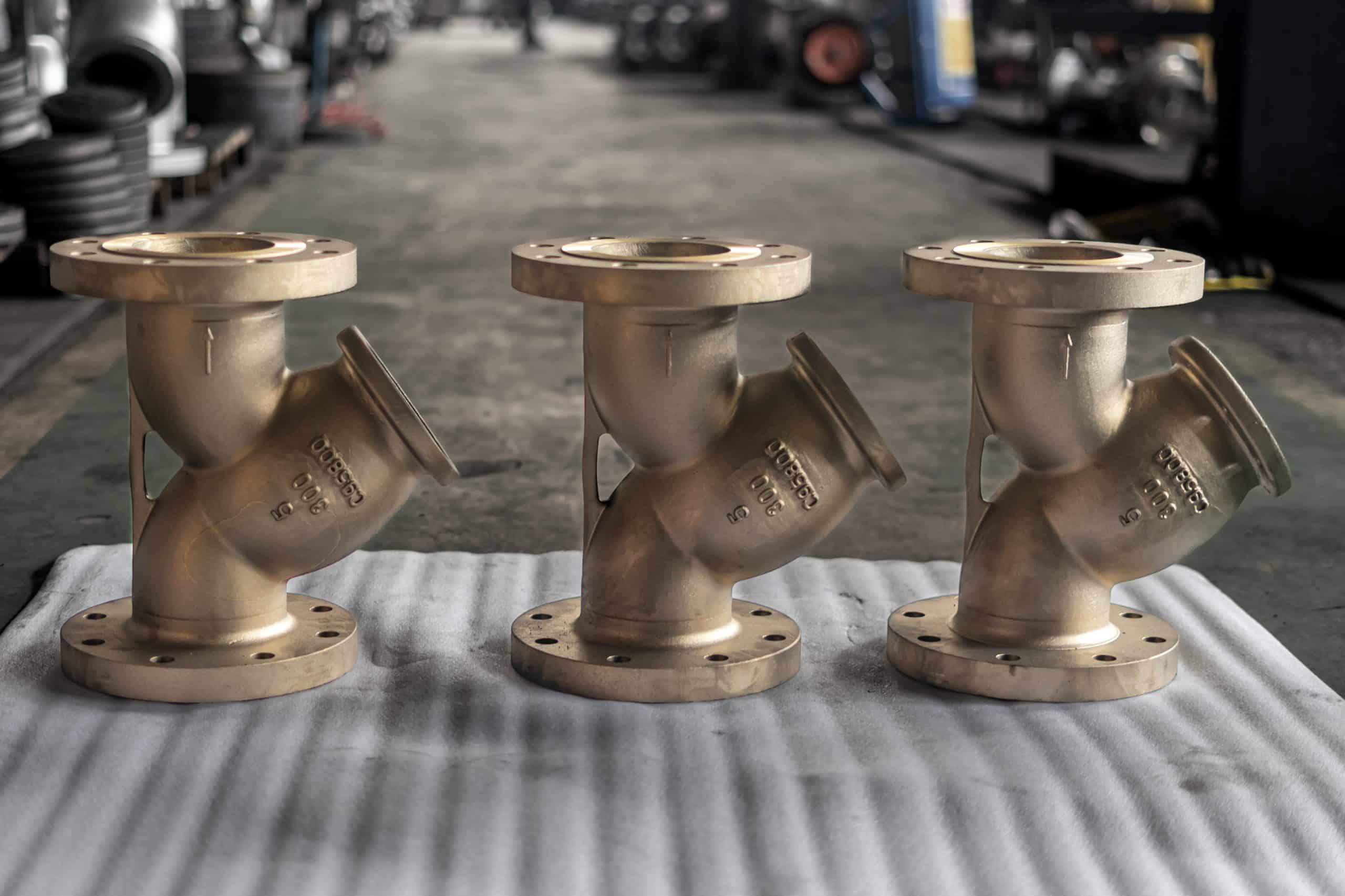

Série standard

Classe de pression : ANSI Classe 150 / 300 / 600 (à brides)

Norme de conception : ASME B16.34

Norme de bride : ASME B16.5 (jusqu'à NPS 24) / ASME B16.47 (pour les tailles supérieures sur demande)

Test / Inspection : API 598

Matériaux typiques : WCB / CF8 / CF8M

Plage de température : Dépend du matériau et des conditions de service (à confirmer lors du devis).

Construction : Modèle en Y, chapeau boulonné, grille amovible perforée ou doublée de mailles.

Installation : Horizontale (la jambe de l'écran vers le bas est recommandée). L'installation verticale est possible mais doit être confirmée en fonction de la direction de l'écoulement et du comportement des débris afin de s'assurer que les débris s'accumulent correctement dans le pied et ne réintègrent pas la canalisation.

Si une installation verticale est nécessaire, veuillez confirmer la direction de l'écoulement et les caractéristiques des débris de service avec notre équipe d'ingénieurs avant l'installation.

---

Ingénierie / Options personnalisées

Grandes tailles jusqu'à NPS 32

Alliages spéciaux (Duplex, Super Duplex, chrome-moly, etc.)

Raccord de purge pour le nettoyage en ligne

Orifices de prise de pression différentielle (DP)

Raccords d'extrémité personnalisés (soudure bout à bout, filetage, etc.)

Pour la tarification et la confirmation technique, Demande de devis.
Pour des dimensions détaillées et des données sur les matériaux, téléchargez le Catalogue des crépines Y (PDF).

---

Filtre en Y vs Filtre à panier vs Filtre en T

Fonctionnalité	Filtre Y	Filtre à panier	Crépine en T
Empreinte de l'installation	Compact, en ligne	Plus grand, entrée par le haut	Disposition en ligne droite
Capacité de rétention des salissures	Faible-Moyen	Haut	Moyen
Fréquence de nettoyage	Plus fréquent	Moins fréquents	Modéré
Application typique	Vapeur, conduites à haute pression, systèmes à espace limité	Débit élevé, forte charge de débris	Configurations de tuyauteries droites
Orientation	Horizontal (jambe vers le bas) / Vertical (sous réserve de confirmation)	Horizontal uniquement	Horizontal / Vertical

Voir aussi
→ Filtre à panier
→ Crépine en T
→ Hub de sélection des crépines

---

Guide de sélection en 60 secondes

Choisissez un filtre en Y lorsque :

• L'espace d'installation est limité

• Service de vapeur ou de haute pression

• La charge de débris est faible à modérée

• Une conception compacte en ligne est préférable

Choisissez une passoire à panier lorsque :

• Un débit élevé et une grande capacité de rétention des salissures sont nécessaires

• La réduction de la fréquence de nettoyage est importante

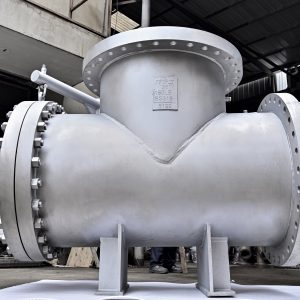

Choisissez un filtre en T lorsque :

• L'agencement de la tuyauterie en ligne droite est préférable

---

Liste de contrôle pour les appels d'offres - Obtenir un devis précis

Pour nous aider à fournir une taille et un devis corrects, veuillez inclure :

• Taille de la ligne (par exemple, NPS 4″ / DN100)

• Classe de pression ou pression de conception (par exemple, classe 300)

• Milieu et température (par exemple, vapeur saturée, 250°C)

• Filtration requise (par exemple, 40 mesh / 1,0 mm de perforation)

• Type de connexion d'extrémité (RF / BW / fileté)

• Matériau du corps et de l'écran (par exemple, corps WCB + écran 316)

• Caractéristiques optionnelles (purge, robinets DP, alliage spécial, etc.)

Vous avez des doutes sur certains détails ? Soumettez ce que vous avez - notre équipe d'ingénieurs vous apportera une aide au dimensionnement.

Demander un devis maintenant.

Documentation disponible : EN 10204 3.1/3.2 MTR, rapport d'essai hydraulique, rapports d'inspection (sur demande).

---

Qu'est-ce qu'une passoire en Y ?

Un filtre en Y est un dispositif de filtration des conduites sous pression conçu pour éliminer les débris solides des conduites de vapeur, de gaz et de liquide. Il protège les équipements en aval tels que les pompes, les vannes de contrôle, les purgeurs de vapeur, les débitmètres, les régulateurs et les instruments contre le colmatage, l'érosion et l'usure prématurée.

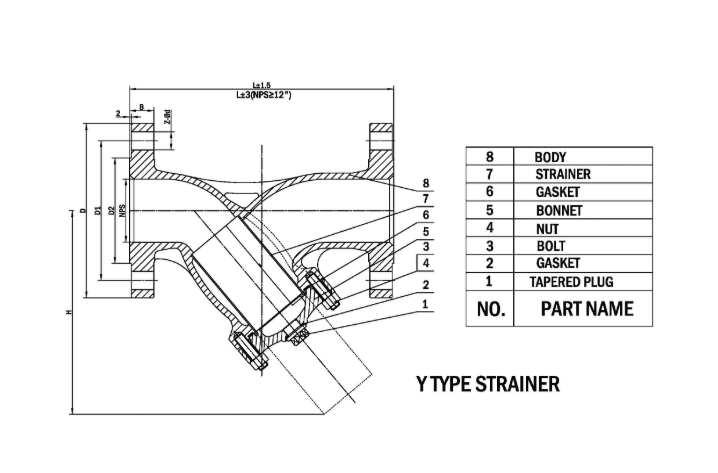

L'appareil est composé de :

• Corps sous pression

• Grille amovible perforée ou en maille

• Capuchon ou couvercle boulonné

• Orifice de purge en option

Contrairement aux filtres à panier, les filtres en Y offrent une configuration compacte en ligne qui convient aux installations où l'espace est limité.

---

Comment fonctionne une passoire en Y ?

Le fluide pénètre dans le corps du filtre et passe à travers le tamis perforé ou garni de mailles. Les particules solides plus grandes que les ouvertures du tamis sont retenues à l'intérieur de la chambre du tamis.

Le fluide propre sort par la sortie tandis que les débris s'accumulent dans la section de la jambe.

Au fur et à mesure que les débris s'accumulent, la pression différentielle (ΔP) augmente. Le nettoyage est généralement recommandé lorsque la pression différentielle atteint 5 à 15 psi, en fonction des exigences du système.

---

Erreurs courantes de sélection et d'installation des filtres en Y à éviter

❌ Installer le pied de l'écran vers le haut - les débris doivent s'accumuler vers le bas.

Le pied de l'écran est recommandé pour la plupart des installations horizontales.

• Le choix d'une maille trop grossière pour réduire la perte de charge risque de laisser passer des particules nocives en aval.

• Ignorer la compatibilité des matériaux dans le service de vapeur à haute température.

• Ne pas installer de vannes d'isolement pour assurer la sécurité de l'entretien.

---

Référence pour la sélection des mailles et des perforations

Taille des mailles	Classement par micron	Application typique
20 mailles	~840 μm	Gros débris, service général de l'eau
40 mailles	~420 μm	Protection standard des pompes et de la vapeur
60 mailles	~250 μm	Produits chimiques légers / air comprimé
100 mailles	~149 μm	Protection des instruments
200 mesh	~74 μm	Applications de filtration fine

Si vous indiquez la taille des particules ou la tolérance de l'équipement en aval, nous pouvons vous recommander la spécification de crible la plus appropriée.

---

Applications typiques

Les filtres en Y sont largement utilisés dans les :

• Systèmes à vapeur

• Conduites d'eau de refroidissement

• Gazoducs

• Traitement chimique

• Systèmes d'air comprimé

Ils sont considérés comme la solution de filtration standard pour les applications vapeur en raison de leur conception compacte et résistante à la pression.

---

Lignes directrices pour l'installation et l'entretien

• Installer horizontalement avec la jambe orientée vers le bas

• L'installation verticale doit être confirmée en fonction de la direction du flux et du comportement des débris.

• Installer des vannes d'isolement en amont et en aval

• Contrôler régulièrement la pression différentielle

Toujours dépressuriser complètement avant d'enlever le bouchon.

---

FAQ

À quoi sert un filtre en Y ?
Pour éliminer les débris des conduites de vapeur, de liquide et de gaz et protéger l'équipement en aval.

Filtre en Y ou filtre à panier - comment choisir ?
Choisissez Y pour les systèmes compacts, à haute pression et à espace limité. Choisissez le panier pour une plus grande capacité d'encrassement et une fréquence de nettoyage réduite.

Un filtre en Y peut-il être installé verticalement ?
Oui, mais l'installation doit être confirmée en fonction de la direction de l'écoulement et du comportement des débris afin d'assurer une collecte correcte des débris.

Comment sélectionner le maillage ?
La maille dépend de la taille des particules et de la sensibilité de l'équipement en aval. Fournir les détails du système pour une recommandation précise.

Quand dois-je nettoyer un filtre en Y ?
Lorsque la pression différentielle atteint 5 à 15 psi, en fonction de la conception du système.

Pouvez-vous fournir des rapports de tests MTR et hydro ?
Oui. Les certifications des matériaux EN 10204 et les rapports d'inspection sont disponibles sur demande.

---

Résumé

Un filtre en Y correctement dimensionné assure une protection fiable des systèmes de vapeur et de tuyauterie industrielle tout en minimisant les temps d'arrêt et les risques liés à la maintenance.

Notre équipe d'ingénieurs peut examiner les paramètres de votre système et recommander la spécification et la configuration optimales de l'écran.

Pour obtenir un prix et une confirmation technique, veuillez soumettre les détails de votre application ci-dessous. Notre équipe d'ingénieurs examinera votre demande et vous répondra dans les plus brefs délais.
