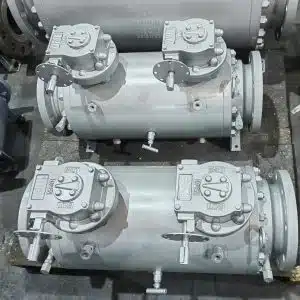

Les robinets à tournant sphérique sont des composants essentiels dans diverses applications industrielles, connus pour leur durabilité, leur contrôle précis et leur capacité à supporter des environnements à haute pression. Que vous recherchiez robinets à tournant sphérique montés sur tourillon pour les oléoducs et gazoducs ou robinets à boisseau sphérique flottants pour le traitement chimique, NTGD Valve propose une large sélection pour répondre à vos besoins.

Nous fabriquons des robinets à boisseau sphérique en l'acier au carbone, l'acier inoxydable et l'acier inoxydable duplex Les vannes sont fabriquées à partir de matériaux de haute qualité, ce qui garantit leur compatibilité avec les exigences spécifiques de votre secteur d'activité. Nos vannes sont construites selon les les dernières normes API, ANSI, ASME et DINet de garantir la sécurité et la fiabilité de l'appareil.

1. Types de robinets à tournant sphérique

Il existe de nombreuses variantes de robinets à boisseau sphérique et de nouveaux types de robinets à boisseau sphérique continuent d'apparaître. En fonction de leurs caractéristiques et de leurs utilisations, les robinets à boisseau sphérique peuvent être divisés en plusieurs types.

1）Based on the support method of the ball :

Il peut être divisé en vanne à bille flottante et robinet à boisseau sphérique à tourillon

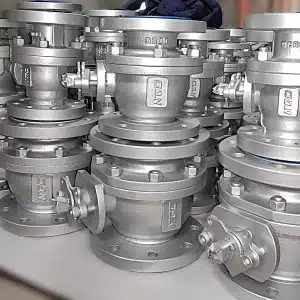

  a. Robinet à bille flottant

Sa principale caractéristique est que la sphère/boule n'a pas d'arbre/de tourillon de support. La sphère/boule est supportée par des sièges de soupape aux deux extrémités de l'entrée et de la sortie de la soupape. La tige de la soupape et la sphère/boule sont reliées de manière mobile, comme le montre la figure 1-1. La sphère est prise en sandwich par deux sièges de soupape et se trouve dans un "état flottant". La sphère peut être tournée librement entre deux sièges de soupape avec la tige de soupape à l'aide d'un levier ou d'un autre dispositif d'entraînement. Lorsque le passage de la bille est aligné avec le passage de la vanne, la vanne à bille est ouverte. L'écoulement est régulier et la résistance à l'écoulement de la vanne est minimale. Lorsque la sphère/boule est tournée de 90°, le passage d'écoulement de la sphère/boule est perpendiculaire au passage de la vanne. Le robinet à bille est fermé et la sphère est poussée vers le siège de sortie du robinet (derrière le robinet) sous l'action de la pression du fluide pour assurer l'étanchéité.

Robinet à boisseau sphérique de Foating

Les principaux avantages des robinets à tournant sphérique flottants sont les suivants : structure simple, fabrication facile, faible coût et fiabilité. Les performances d'étanchéité du robinet à boisseau sphérique flottant sont liées à la pression du fluide. Dans les mêmes conditions, plus la pression est élevée, plus l'étanchéité est facile. Cependant, il convient de vérifier si le matériau du siège de la vanne peut supporter la charge transmise par la bille, car la force générée par la pression du fluide sur la bille sera entièrement transmise au siège de la vanne. Pour les robinets à tournant sphérique flottant de grande taille, lorsque la pression est élevée, le couple de fonctionnement augmente et le poids de la sphère elle-même est important. La répartition de la pression générée par le poids sur la surface d'étanchéité du siège de soupape est inégale. Normalement, la pression dans le demi-cercle sur le plan horizontal du diamètre de l'alésage est faible, et la pression dans le demi-cercle inférieur est importante. Il en résulte une usure inégale du siège de la soupape et des fuites. Par conséquent, les robinets à tournant sphérique flottants sont généralement adaptés aux robinets de taille inférieure à 8".

b. Robinet à tournant sphérique monté sur tourillon

La sphère est reliée à la tige supérieure et au tourillon inférieur, ou est transformée en une sphère de type couplage intégral, où la sphère est forgée (soudée) avec le tourillon supérieur et le tourillon inférieur pour être intégrée sur le palier/la plaque de tourillon. Ainsi, la sphère se déplace librement perpendiculairement au corps de la vanne, mais pas dans le sens inverse. se déplacer le long de l'axe du canal. Par conséquent, lorsque la vanne à bille montée sur tourillon fonctionne, toute la force générée par la pression du fluide sur la bille est transmise au roulement/tourillon. La bille n'est pas poussée vers le siège de la vanne. Le siège de la vanne n'est donc pas soumis à une pression excessive. Le robinet à tournant sphérique monté sur tourillon a un faible couple, une faible déformation du siège du robinet due à une pression excessive. Il présente des performances d'étanchéité stables, une longue durée de vie, et convient aux pressions élevées et aux diamètres de vannes plus importants.

Robinet à tournant sphérique monté sur tourillon

La clé de l'étanchéité d'un robinet à tournant sphérique monté sur tourillon est la sélection correcte de la conception du siège de la vanne à ressort. La conception correcte des dimensions du siège permet d'utiliser pleinement la pression du fluide et la force du ressort pour répondre aux exigences d'étanchéité.

2) types de robinets à boisseau sphérique par type d'installation à boisseau sphérique

Il existe plusieurs types de robinets : à entrée par le haut, à entrée latérale, à entrée diagonale, etc. Pour le robinet à boisseau sphérique à entrée latérale, en fonction de l'application et de la taille du robinet, le corps du robinet se décline en deux types : le corps en une seule pièce et le corps en deux parties. Le robinet à boisseau sphérique à corps divisé est divisé en deux pièces et trois pièces.

  a. Robinet à boisseau sphérique à entrée par le haut

La caractéristique de la robinet à boisseau sphérique à entrée par le haut Le corps de la vanne est constitué d'une seule pièce, recouverte d'un chapeau, et la bille, la bague d'étanchéité et le siège de la vanne sont tous installés par le haut du corps de la vanne.

Robinet à boisseau sphérique à entrée par le haut

Les avantages des robinets à tournant sphérique à entrée par le haut : Lors de la révision ou du remplacement du siège de la vanne, il n'est pas nécessaire de retirer la vanne de la canalisation. Il est possible d'ouvrir le chapeau en ligne et de retirer la bille. Il convient parfaitement aux conduites souterraines, en particulier à l'industrie de l'énergie nucléaire. Pour les robinets à boisseau sphérique à 3 voies, les robinets à boisseau sphérique à 4 voies et les robinets à boisseau sphérique multivoies, en raison de leurs grandes sphères/billes, il est très difficile d'installer ou de retirer les deux extrémités du robinet, et la cavité du corps du robinet à boisseau sphérique multivoies est elle-même très grande et très lourde. Le robinet à boisseau sphérique à entrée par le haut est plus adapté que le robinet à boisseau sphérique à entrée par le côté.

Les inconvénients du robinet à tournant sphérique à entrée par le haut sont sa taille et son poids, qui sont généralement très importants et lourds. En général, il ne convient pas aux applications à haute pression.

b. Robinet à boisseau sphérique à entrée latérale

Entrée latérale Corps en une seule pièce

La bille est installée à une extrémité de la vanne, et le siège de la vanne et la bille sont fixés et comprimés à l'aide d'un manchon à vis. Ce robinet à boisseau sphérique a une structure simple, moins de composants, et est facile à fabriquer et à installer. Il convient aux petits diamètres, en particulier pour les fluides visqueux ou cristallisants, tels que l'urée, pour lesquels le corps du robinet doit être transformé en enveloppe d'isolation thermique.

Robinet à tournant sphérique monobloc à entrée latérale

Robinet à boisseau sphérique à entrée latérale à corps divisé 2pcs

La section verticale du corps de la vanne le long de l'axe du canal est divisée en deux parties asymétriques, l'une à gauche et l'autre à droite. La bille est installée dans l'espace de la cavité du corps, et les pièces gauche et droite de la vanne sont bridées ou filetées.

Robinet à boisseau sphérique 2pc à entrée latérale

Le corps de vanne étant divisé en deux parties, la moitié du corps de vanne est plus légère que le type intégral, facile à couler (forgé) et à usiner.

Robinet à boisseau sphérique à entrée latérale à corps divisé 3pcs

Robinet à boisseau sphérique 3 pièces à entrée latérale

Pour les robinets à tournant sphérique de taille nominale plus importante, afin de faciliter le processus de fabrication et d'assemblage, la conception du corps en trois pièces à entrée latérale est souvent utilisée. Le corps du robinet est divisé en trois parties le long de la section transversale qui est perpendiculaire à l'axe du canal au niveau des deux sièges de soupape bilatéralement symétriques par rapport à la tige du robinet. L'aspect de la vanne est égal, net et facile à fabriquer. L'inconvénient est que l'extrémité à bride augmente le poids.



2. Structure et principes de fonctionnement du robinet à boisseau sphérique

Le robinet à bille est principalement constitué d'un corps de vanne, d'un siège, d'une bille, d'une tige de vanne et d'une poignée (ou d'un autre dispositif de commande). Le robinet à bille utilise une bille avec un trou rond comme pièce d'ouverture et de fermeture. La bille tourne avec la tige de la vanne pour réaliser l'action d'ouverture et de fermeture. La fonction principale du robinet à boisseau sphérique est de couper ou de connecter. Le principe de fonctionnement consiste à appliquer un certain couple sur l'extrémité supérieure de la tige du robinet à l'aide d'une poignée ou d'un autre dispositif d'entraînement et à le transmettre à la bille, de sorte que la bille tourne de 90° autour de l'axe perpendiculaire au passage de l'écoulement. Lorsque le trou de la sphère/boule et la ligne centrale de la vanne du passage du corps coïncident ou sont verticaux, cela indique que la vanne à bille a été complètement ouverte ou complètement fermée, de manière à atteindre l'objectif d'ouverture et de fermeture du passage.



3. Normes de conception et application des robinets à boisseau sphérique

API 608 《Vannes à bille en métal - à brides, filetées et à embouts à souder》

API 6D 《Specification for Pipeline and Piping Valves》 (Spécification pour les vannes de pipeline et de tuyauterie)

ISO 7121 《Vannes à bille en acier pour applications industrielles générales》

ISO 14313 《Industries du pétrole et du gaz naturel-Systèmes de transport par pipeline-Vannes de pipeline》

BS EN ISO 17292《Vannes à bille en métal pour les industries pétrolières, pétrochimiques et connexes》

AWWA C507 《Vannes à bille, 6 po à 60 po (150 mm à 1 500 mm)》. (150 mm à 1 500 mm)》 (150 mm à 1 500 mm)

ASME B16.5 《Pipe Brides et raccords à brides NPS 1/2 à NPS 24 Métrique/Pouce Standard》 (en anglais)

ASME B16.10 《Face à face et dimensions bout à bout des vannes》

ASME B16.34 《Valves - à brides, filetées et à embouts à souder》.

ASME B16.25 《Buttwelding Ends》 (Extrémités à souder)

API 607 《Fire Test for Quarter-turn Valves and Valves Equipped with Nonmetallic Seats》 (Essai d'incendie pour les vannes quart de tour et les vannes équipées de sièges non métalliques)



4. Avantages du robinet à boisseau sphérique

1）Low flow resistance, full port ball valve has almost zero flow resistance

2）Simple conception, taille et poids réduits

3）Une étanchéité fiable. À l'heure actuelle, le matériau de la surface d'étanchéité des robinets à tournant sphérique est largement utilisé en plastique, qui présente de bonnes performances d'étanchéité. Il permet d'obtenir une étanchéité totale, sans fuite, et a été largement utilisé dans les systèmes à vide.

4）Opération conviviale, ouverture/fermeture rapide, de l'ouverture complète à la fermeture complète en un seul tour de 90°. Convient comme vanne à distance.

5）Maintenance facile, configuration simple avec joint dynamique facile à remplacer.

6）Lors de l'ouverture ou de la fermeture complète, la surface d'étanchéité de la bille et du siège n'est pas en contact avec le fluide lorsqu'il s'écoule. Par conséquent, la surface d'étanchéité ne sera pas facilement contaminée et érodée.

7）Wide application from small diameter up to few millimeter, large diameter up to few meters, and from high vacuum to high pressure is applicable.

8）L'ouverture et la fermeture du robinet à boisseau sphérique ont un effet d'essuyage et conviennent donc aux milieux contenant des particules flottantes.



5. Entretien du robinet à boisseau sphérique

1）Inspecter l'aspect du robinet à boisseau sphérique ;

2）Check if the actuator and related supporting system for oil leakage ;

3) Vérifier l'étanchéité du corps du robinet à boisseau sphérique et de ses accessoires, des brides et des autres points d'étanchéité ;

4) Purge du robinet à boisseau sphérique : une purge régulière du robinet à boisseau sphérique est un moyen efficace de garantir la propreté de la cavité du robinet et du système d'étanchéité.

5) Vérifier la cavité interne du robinet à boisseau sphérique, après la vidange du robinet, après un intervalle de 10 à 20 minutes, ouvrir à nouveau le robinet de vidange pour vérifier l'étanchéité du robinet.

6) Pour les robinets à boisseau sphérique manuels qui s'ouvrent ou se ferment complètement plus de deux fois, il faut vérifier si le système d'ouverture et de fermeture du robinet fonctionne. Un seul opérateur est autorisé à opérer. Une pression et une force excessives ne sont pas autorisées lors de l'utilisation du robinet. Pour les robinets qui ne sont pas utilisés pendant une longue période ou qui sont utilisés dans des environnements à basse température, il peut y avoir des problèmes d'accumulation de corps étrangers ou de blocage dans le robinet. Avant d'utiliser le robinet à boisseau sphérique, vous devez d'abord injecter une petite quantité de liquide de nettoyage ou de graisse pour protéger le joint d'étanchéité du robinet.

7) Vérifier le fonctionnement de la vanne entièrement ouverte ou entièrement fermée, vérifier s'il y a un phénomène de blocage, si le couple de la vanne est trop important (l'opération par une seule personne est difficile), le liquide de nettoyage doit être injecté pour nettoyer complètement et déplacer la vanne.

8) Correction de tous les problèmes identifiés.



6. Guide de sélection des vannes à boisseau sphérique

1）Pour les oléoducs et les gazoducs qui doivent être nettoyés et enterrés, choisir un robinet à tournant sphérique à passage intégral et entièrement soudé ; pour un robinet au sol, choisir un robinet à tournant sphérique à passage intégral soudé ou à brides ; pour les oléoducs et les équipements de stockage de produits pétroliers, choisir un robinet à tournant sphérique à brides.

2）Dans le système de canalisation de gaz, il est conseillé de choisir un robinet à boisseau sphérique monté sur tourillon qui est strictement dégraissé et raccordé par bride. Pour les systèmes de tuyauterie et les dispositifs de fluides à basse température, il convient de choisir des robinets à boisseau sphérique à basse température avec des capuchons prolongés.

3） Sur le système de tuyauterie du dispositif de craquage catalytique du dispositif de raffinage du pétrole, un robinet à boisseau sphérique à tige montante peut être sélectionné. Dans l'équipement et le système de tuyauterie des fluides corrosifs tels que l'acide et l'alcali dans le système chimique, il convient de sélectionner un robinet à boisseau sphérique entièrement en acier inoxydable en acier inoxydable austénitique avec du PTFE comme bague de siège.

4） Les systèmes métallurgiques, les systèmes d'énergie électrique, les installations pétrochimiques et les systèmes ou dispositifs de tuyauterie pour fluides à haute température dans les systèmes de chauffage urbain peuvent utiliser des vannes à bille étanches métal-métal. Lorsque le réglage du débit est nécessaire, il est possible de choisir un robinet à boisseau sphérique à entraînement par vis sans fin, à réglage pneumatique ou électrique, avec une ouverture en forme de V



La fin :

NTGD Valve est un professionnel fabricant de robinets à boisseau sphériqueN'hésitez pas à nous contacter si vous avez des questions.

Section FAQ:

Q : Quelle est la différence entre les robinets à tournant sphérique montés sur tourillon et les robinets à tournant sphérique flottant ?
A : Les robinets à tournant sphérique montés sur tourillons sont conçus pour les applications à haute pression. Le boisseau de ces robinets est supporté par des tourillons, ce qui réduit les contraintes sur les sièges des robinets. Les robinets à tournant sphérique flottant, quant à eux, dépendent de la pression du fluide pour maintenir le tournant sphérique contre le siège, ce qui les rend idéaux pour les systèmes à basse pression.

Q : Comment choisir le matériau du robinet à boisseau sphérique adapté à mon application ?
A : Le choix du matériau dépend de votre secteur d'activité et de votre application. Acier au carbone est la meilleure solution pour les systèmes à haute pression et à haute température, acier inoxydable offre une résistance à la corrosion pour les traitements chimiques, et acier inoxydable duplex est idéal pour les applications marines et offshore où la solidité et la résistance à la corrosion sont nécessaires.

Q : Les robinets à tournant sphérique NTGD sont-ils conformes aux normes industrielles ?
A : Oui, tous nos robinets à tournant sphérique sont conformes à la norme Normes API, ANSI, ASME et DINgarantissant la fiabilité, la sécurité et les performances à long terme.
