Vanne à guillotine (vanne à guillotine) pour les réseaux d'eau et les eaux usées

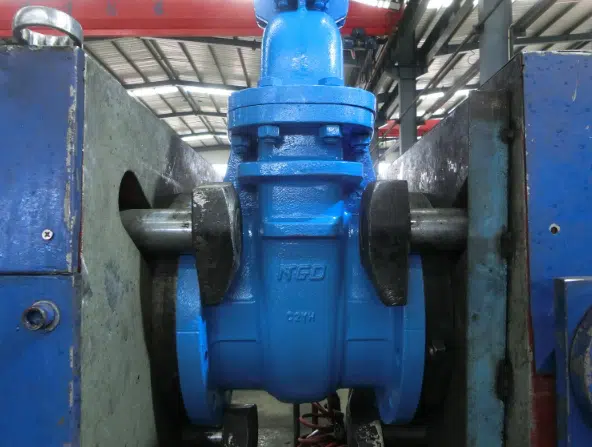

Système de qualité ISO 9001 | Test hydrostatique avant livraison | Approvisionnement mondial

Les vannes à guillotine (également appelées vannes à guillotine) sont largement utilisés pour les isolation des pipelines en l'approvisionnement en eau, l'irrigation et les systèmes de traitement des eaux usées. Ils sont conçus pour entièrement ouvert / entièrement fermé pour obtenir une fermeture avec perte de charge minimale lorsqu'il est ouvert.

---

Clarification de la terminologie (à lire d'abord)

Dans le domaine des pipelines (adduction d'eau, irrigation, traitement des eaux usées), le terme “vanne” est couramment utilisé de manière interchangeable avec le terme “vanne à guillotine”. Voir notre gamme complète de robinets-vannes industriels  pour les options correspondantes.
Si vous êtes à la recherche d'un canal à ciel ouvert “écluse” (sluice gate)” utilisé pour contrôler le niveau de l'eau dans les canaux ou les réservoirs, qui est un une autre catégorie de produits.

Navigation rapide

• Pour les ingénieurs : Spécifications | Conseils de sélection | Installation

• Pour les acheteurs : Liste de contrôle de l'appel d'offres - Obtenir un devis

Obtenir un devis rapide (informations minimales requises)
Envoyer Taille DN + PN/Classe, moyen + température, connexion d'extrémité standardet fonctionnement (manuel/engrenage/actionneur).

---

Qu'est-ce qu'une vanne à guillotine ?

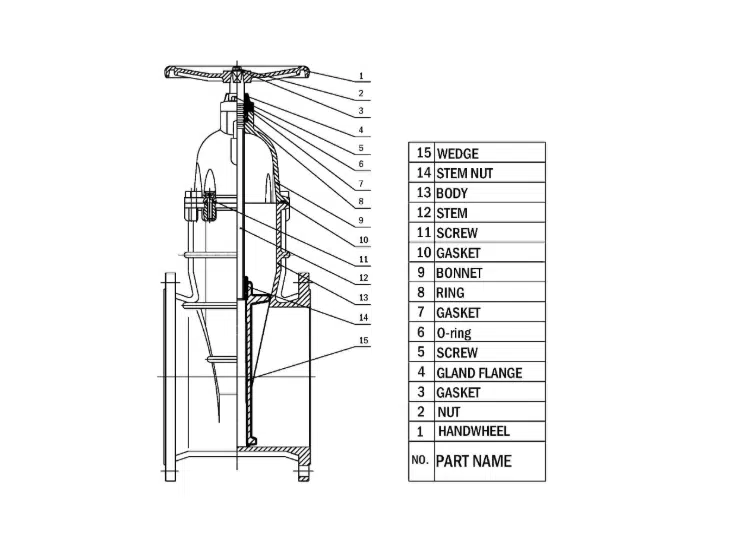

A vanne d'écluse en service de pipeline est essentiellement un vanne à opercule qui utilise un porte coulissante (coin/plaque) en mouvement perpendiculaire L'ouverture ou la fermeture de la canalisation s'effectue par l'intermédiaire d'une vanne placée dans le sens de l'écoulement. Lorsqu'elle est complètement ouverte, la vanne est soulevée hors de la voie d'écoulement, ce qui permet d'ouvrir ou de fermer la canalisation. débit total et faible perte de charge.

Les vannes à guillotine sont généralement choisies lorsque les exigences sont les suivantes isolation fiable plutôt qu'un contrôle de flux - en particulier pour les grand diamètre les canalisations d'eau.

Si votre projet nécessite une meilleure tolérance à la dilatation thermique ou à des déformations mineures de la tuyauterie, explorez les possibilités offertes par le système d'échange de quotas d'émission. options de vanne à coin flexible.

---

Principales caractéristiques et avantages

• Chemin d'écoulement à passage intégral en cas d'ouverture → faible perte de charge, réduction de la pénalité de pompage

• Conception de la fonction d'isolation → convient pour l'obturation des réseaux d'adduction d'eau

• Fonctionnement manuel ou actionné → volant, boîte de vitesses, options électriques ou pneumatiques

• Adaptation aux grands diamètres → choix courant pour les lignes municipales et d'irrigation

• Flexibilité de la configuration → options de sièges élastiques ou métalliques en fonction du service

---

Applications (là où il faut)

Les vannes à guillotine (robinets-vannes) sont couramment utilisées pour l'isolation dans les.. :

• Distribution d'eau municipale et les pipelines de transport

• Réseaux d'irrigation et isolation de la station de pompage

• Stations d'épuration des eaux usées (devoir d'isolation ; confirmer les conditions de solidité/abrasion)

• Systèmes d'eau d'incendie

• Conduites d'eau des services généraux dans les installations industrielles

---

Non recommandé (limites techniques)

Les vannes d'écluse ne sont pas universelles. Pour une meilleure fiabilité et une sélection correcte, il convient de respecter les limites suivantes :

• Ne pas utiliser pour l'étranglement ou le contrôle du débit
  Un fonctionnement prolongé en position partiellement ouverte peut entraîner impaction à grande vitesse, ce qui conduit à érosion du siège/de la porte, vibration, bruit, et éventuellement défaillance du joint.

• Éviter les boues abrasives à grande vitesse et à forte teneur en matières solides.
  Pour l'isolation des boues abrasives ou à haute teneur en matières solides, il convient d'envisager l'utilisation d'un système d'isolation des boues. Vanne à guillotine à la place.

• Applications à ΔP élevé ou à cycles fréquents (limite de sélection)
  Pour une pression différentielle plus élevée ou une utilisation fréquente, sélectionner configurations du réducteur / de l'actionneur et confirmer tige/matériel d'emballage et les exigences en matière de couple de fonctionnement. Pour un fonctionnement fréquent ou une pression différentielle plus élevée, envisager Robinets-vannes à siège résilient pour applications hydrauliques avec les configurations d'actionneurs appropriées.

• Milieux peu clairs / conditions difficiles
  Pour les produits corrosifs, à haute température ou dangereux, consultez notre équipe d'ingénieurs pour confirmer les matériaux, le système d'étanchéité et les exigences en matière d'essais avant de passer commande. Pour les services publics industriels à haute pression où une construction forgée est nécessaire, voir notre brochure solutions pour les robinets-vannes en acier forgé.

---

Spécifications techniques

Vous trouverez ci-dessous un aperçu de la configuration type. Les détails finaux sont confirmés par l'appel d'offres et les normes requises.

Note sur les achats : Veuillez spécifier la norme de votre pipeline (EN/ASME/AWWA) dans l'appel d'offres afin d'éviter toute inadéquation des brides.

---

Types et options de configuration

Différents systèmes d'eau et d'assainissement nécessitent différentes configurations de robinets-vannes :

Vanne à guillotine à siège résilient (typique pour les réseaux d'eau)

Largement utilisé dans les réseaux d'eau municipaux pour une fermeture étanche avec un joint en élastomère.
(Ajouter un lien interne : “robinets-vannes à siège résilient pour installations hydrauliques” → /vanne-vannes-à-siège-résilient/)

Robinet-vanne à siège métallique (Température plus élevée / Utilité industrielle)

Sélectionné lorsque les sièges en élastomère ne conviennent pas en raison de la température, du fluide ou des conditions de fonctionnement.
(Ajouter un lien interne : “metal seated gate valves for industrial utility” → /metal-seated-gate-valve/)

Tige montante ou non montante (Note de sélection)

• Tige montante : indication visuelle claire de l'ouverture/fermeture ; convient aux installations hors sol

• Tige non montante : permet d'économiser de la hauteur ; couramment utilisé pour enterré service ou chambres des vannes

---

Les erreurs de sélection les plus courantes à éviter (éprouvées sur le terrain)

1. Mélanger PN et Class dans le même projet
   Confirmez toujours d'abord la norme de la canalisation afin d'éviter les incohérences dans les dimensions des brides.

2. Ignorer la hauteur de la chambre de la vanne (incompatibilité du type de tige)
   La tige non montante est souvent préférée pour les installations enterrées/en chambre de vannes avec un espace limité.

3. Mauvaise application du matériau du siège
   L'EPDM/NBR doit correspondre au milieu. Si le support n'est pas clair ou n'est pas à base d'eau, confirmer la compatibilité avant de passer commande.

4. Détails de l'actionnement non spécifiés
   Pour les vannes actionnées, confirmer les exigences en matière d'alimentation électrique, de signal de commande et de sécurité intégrée afin d'éviter une configuration incorrecte.

---

Lignes directrices pour l'installation et l'entretien

Liste de contrôle pour l'installation

• Confirmer bride standard et les dimensions face à face correspondent aux exigences du pipeline

• S'assurer que le pipeline est rincé avant l'installation pour éviter les dommages causés par les débris

• Serrer les boulons de la bride en motif en croix avec un couple régulier

• Pour les vannes de grande taille, prévoir une manipulation et un alignement sûrs afin d'éviter un désalignement de la tige et de l'opercule.

• Effectuer un cycle d'ouverture/fermeture complet de la vanne après l'installation pour vérifier le bon fonctionnement.

Conseils d'entretien

• Ne pas laisser le robinet partiellement ouvert pendant de longues périodes

• Effectuer des cycles périodiques pour éviter le blocage de la vanne (la fréquence dépend du service).

• Pour les chambres de vannes/installations enterrées, assurer un accès adéquat et une protection contre les inondations/débris.

Notes importantes sur le site (basées sur l'expérience)

• Ne pas utiliser le volant/actionneur comme point de levage pendant la manipulation.

• Maintenir la canalisation propre avant la mise en service afin de réduire le risque d'endommagement du siège.

---

Vanne à guillotine vs vanne à guillotine vs vanne à guillotine (Résumé clair)

Dans les systèmes de canalisations (contexte des réseaux d'eau)

Dans de nombreuses régions et industries, vanne d'écluse = vanne à guillotine (différence de terminologie). Les différences de sélection proviennent généralement type de siège (résiliente ou métallique) et type de tige (ascendante ou non ascendante) - et non pas parce qu'il s'agit de valves totalement différentes.

Dans les projets d'adduction d'eau, la véritable décision est généralement la conception du siège (résilient ou métallique) plutôt que le nom. Voir notre Comparaison des robinets-vannes à siège résilient et des robinets-vannes à siège métallique.

Dans les canaux ouverts (structures hydrauliques)

A canal “sluice gate” (vanne)” est une vanne à canal ouvert utilisée pour réguler le niveau/débit de l'eau dans les canaux et les réservoirs. Elle est pas une vanne de canalisation.

---

Questions fréquemment posées

Q1 : Une vanne à guillotine est-elle la même chose qu'un robinet-vanne ?

Dans les scénarios de canalisation (réseaux d'eau, d'irrigation, d'eaux usées), “Le terme ”vanne d'écluse“ est couramment utilisé de manière interchangeable avec le terme ”vanne à guillotine".” L'objectif fonctionnel est le même : l'isolement.

Q2 : Une vanne à guillotine peut-elle être utilisée pour l'étranglement ?

Non. Les vannes à guillotine sont conçues pour entièrement ouvert / entièrement fermé opération. L'étranglement à long terme peut conduire à érosion, vibrationet défaillance du joint.

Q3 : À quoi sert une vanne d'écluse ?

Principalement pour isolation de la fermeture dans l'approvisionnement en eau, l'irrigation, le traitement des eaux usées, les stations de pompage et les systèmes de lutte contre l'incendie, en particulier dans les domaines suivants grand diamètre pipelines.

Q4 : Tige montante ou non montante - comment choisir ?

• Tige montante : est idéal pour les emplacements hors sol où une indication visuelle de la position est utile.

• Tige non montante : Idéal pour les installations enterrées ou les chambres des vannes de hauteur limitée.

Q5 : De quelles informations avez-vous besoin pour obtenir un devis rapide ?

Fournir : Taille DN, PN/Classe, moyen + température, connexion d'extrémité standardet fonctionnement (manuel/engrenage/actionneur). Le type d'installation et les préférences en matière d'étanchéité permettent d'optimiser la configuration.

Q6 : Pour les projets d'adduction d'eau, faut-il utiliser une assise résiliente ou une assise métallique ?

Pour l'approvisionnement en eau des municipalités, l'irrigation et l'isolation des eaux usées, résiliente assise sont généralement préférés en raison de leur étanchéité et de leur faible entretien. Pour les températures plus élevées ou les fluides autres que l'eau, il convient d'envisager métal assis options - la sélection finale doit être confirmée par les conditions de service.

Pour un aperçu plus clair de la sélection, voir notre Comparaison des robinets-vannes à siège résilient et des robinets-vannes à siège métallique.

---

Obtenir un devis rapide et personnalisé pour une vanne à guillotine

Pour recevoir un devis précis et une configuration correcte, veuillez partager :

Exigences de base de l'appel d'offres (obligatoires)

1. Taille DN et pression nominale (PN/Classe)

2. Température du milieu et de travail

3. Norme de raccordement (EN/ASME/AWWA, etc.)

Détails de la configuration optionnelle

• Type d'installation (enterrée / chambre des vannes / en surface)

• Fonctionnement (volant / boîte de vitesses / électrique / pneumatique)

• Préférence pour le siège (EPDM / NBR / siège métallique)

• Toutes les exigences en matière de documentation d'inspection/d'essai du projet
