A vanne papillon à engrenage est un vanne papillon équipé d'une boîte de vitesses manuelle ou d'un opérateur à engrenages. Au lieu de tourner la tige du robinet directement avec un levier, l'opérateur tourne un volant. Le volant entraîne un réducteur, généralement un mécanisme à vis sans fin, qui fait tourner la tige et le disque dans un mouvement contrôlé de 90 degrés.
En termes simples, il s'agit d'un robinet à papillon manuel doté d'un dispositif de sécurité intégré. multiplicateur de couple. L'opérateur à engrenage convertit l'action du volant en une sortie de tige plus lente et à couple plus élevé, ce qui rend le robinet plus facile et plus sûr à utiliser lorsque l'action directe du levier devient difficile.
Les vannes papillon à engrenages sont couramment utilisées sur les canalisations de taille moyenne à grande, dans les services à couple élevé ou dans les installations où l'on préfère un fonctionnement manuel progressif. Le réducteur réduit l'effort manuel, donne à l'opérateur un meilleur contrôle de la vitesse d'ouverture et de fermeture, et permet de maintenir la position du disque plus fermement.
Une vanne papillon à engrenage n'est pas un type de vanne différent. Il s'agit d'une vanne papillon dotée d'un mode opératoire. Le corps du robinet peut encore être à wafer, à oreilles, à brides, à double brides ou excentrique. La partie “à engrenages” fait référence à la manière dont la vanne est ouverte et fermée.
Qu'est-ce qu'une vanne papillon à engrenages ?
Une vanne papillon à engrenage est une vanne quart de tour qui utilise un engrenage. volant et boîte de vitesses pour contrôler le disque. Le disque est monté sur une tige à l'intérieur du corps de la vanne. Lorsque le réducteur tourne la tige, le disque tourne entre les positions ouverte, partiellement ouverte et fermée.
Dans un simple vanne papillon manuelle dans le cas d'un fonctionnement par levier, la poignée fait directement tourner la tige. Dans le cas d'une commande par engrenage, l'entrée du volant passe d'abord par un réducteur. Cette réduction d'engrenage augmente le couple de sortie et rend le robinet plus facile à manœuvrer, en particulier pour les grandes tailles ou les services à couple élevé.
Réponse rapide
Une vanne papillon à engrenage est une vanne papillon équipée d'une commande manuelle à engrenage. La commande par engrenage agit comme un multiplicateur de couple, Le réducteur de vitesse convertit la rotation du volant en un mouvement contrôlé de la tige et du disque. Le disque de la vanne tourne toujours à 90 degrés, mais le volant peut nécessiter plusieurs tours car la boîte de vitesses réduit la vitesse et augmente le couple.
Le fonctionnement de l'engrenage est une méthode d'utilisation, pas un type de corps
Des termes tels que vanne papillon à galette, vanne papillon à oreilleset vanne papillon à brides décrivent la manière dont le corps de la vanne se raccorde à la canalisation. Des termes tels que actionné par un levier, actionné par un engrenage, actionné pneumatiquementet actionné électriquement décrire le fonctionnement de la vanne.
Une vanne papillon à engrenage peut donc être.. :
- une vanne papillon à galette actionnée par engrenage ;
- une vanne papillon à oreilles à engrenage ;
- une vanne papillon à brides actionnée par engrenage ;
- une vanne papillon à double bride actionnée par engrenage ;
- un robinet à papillon excentrique ou doublement excentrique actionné par engrenage.
Le réducteur ne modifie pas le principe de base de la vanne papillon. Il modifie la façon dont le couple est appliqué à la tige et au disque.
Vannes papillon à boîte de vitesses, à engrenage et à réducteur
Dans l'industrie, les acheteurs peuvent utiliser plusieurs termes similaires :
| Durée | Sens pratique |
|---|---|
| Vanne papillon à engrenage | Terme technique le plus courant pour désigner une vanne papillon actionnée par un réducteur et un volant. |
| Vanne papillon actionnée par une boîte de vitesses | Même sens général, en mettant l'accent sur la boîte de vitesses |
| Vanne papillon à engrenage | Formulation plus courte, souvent utilisée dans les discussions sur les produits |
| Vanne papillon avec opérateur à engrenage | Formulation orientée vers l'acheteur, se référant généralement à une vanne papillon fournie avec une boîte de vitesses montée. |
| Réducteur de vannes papillon | Il s'agit généralement du composant de la boîte de vitesses intégré à la commande de la vanne, et non du corps complet de la vanne. |
Pour cet article, le sujet principal est l'ensemble de l'information sur la santé et la sécurité. vanne papillon à engrenage, Il ne s'agit pas d'une boîte de vitesses de rechange, d'une boîte de vitesses de remplacement ou d'un catalogue de pièces détachées pour boîtes de vitesses.
Dans la pratique, le opérateur d'engrenage désigne généralement l'unité de commande manuelle complète, y compris la boîte de vitesses, le volant, l'interface de montage, l'indicateur de position et les butées. Les boîte de vitesses est le mécanisme de réduction multiplicateur de couple à l'intérieur de l'ensemble de l'opérateur.

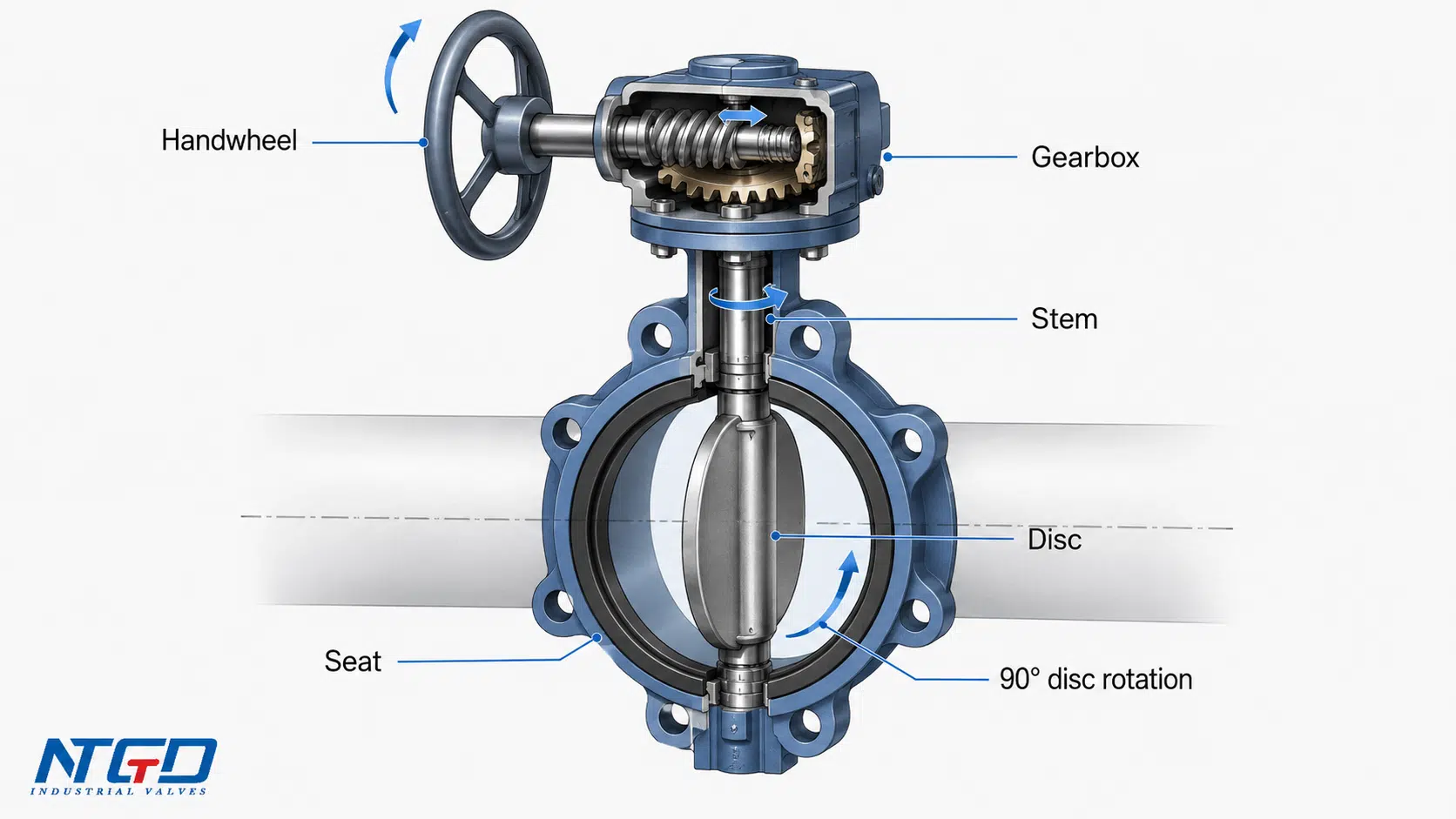

Fonctionnement d'une vanne papillon à réducteur
Le principe de fonctionnement peut être résumé comme suit :
volant → vis sans fin / réducteur → arbre de sortie / tige → rotation du disque → position ouverte, fermée ou intermédiaire
Lorsque l'opérateur tourne le volant, le réducteur réduit la vitesse d'entrée et augmente le couple de sortie. Le réducteur transfère ensuite ce couple à la tige de la vanne. La tige fait tourner le disque à l'intérieur du corps de la vanne.
Cette conversion est la valeur clé d'une vanne papillon à réducteur. Elle transforme une commande manuelle relativement faible en une sortie de tige plus lente et à couple plus élevé, ce qui permet à l'opérateur de commander des vannes plus grandes ou à couple plus élevé avec moins d'effort physique.
Entrée par volant, réduction par engrenage à vis sans fin et rotation de la tige
La plupart des vannes papillon manuelles à engrenage utilisent un engrenage à vis sans fin ou un mécanisme de réduction similaire. L'engrenage à vis sans fin permet à un effort relativement faible du volant de générer un couple de sortie plus élevé au niveau de la tige.
Ceci est utile car le couple de la vanne papillon est affecté par plusieurs conditions :
- taille de la valve ;
- conception du siège ;
- pression différentielle ;
- position du disque ;
- l'état des médias ;
- fréquence de fonctionnement ;
- l'installation et l'état de vieillissement.
Lorsque le couple augmente, l'utilisation directe du levier peut devenir difficile ou dangereuse. Un réducteur de vanne papillon rend le mouvement plus progressif et plus facile à contrôler.
Pourquoi le disque tourne-t-il d'un quart de tour alors que le volant peut tourner plusieurs fois ?
Une vanne papillon est toujours une vanne quart de tour car le disque se déplace d'environ 90 degrés entre la fermeture complète et l'ouverture complète.
Cependant, le volant d'une vanne papillon à engrenage ne tourne généralement pas à 90 degrés seulement. En raison de la réduction de l'engrenage, le volant peut tourner de plusieurs tours alors que le disque ne tourne que de 90 degrés. Ce phénomène est normal.
Le résultat est le suivant :
- un fonctionnement plus lent ;
- réduire l'effort du volant ;
- un meilleur contrôle du mouvement des disques ;
- réduction du risque de fermeture soudaine ;
- un fonctionnement plus facile sur des vannes plus grandes ou à couple plus élevé.
Ce volant multi-tours permet à l'opérateur de mieux contrôler la vitesse d'ouverture et de fermeture. Cela peut s'avérer précieux pour les grandes tailles, les services à couple élevé ou les systèmes dans lesquels un mouvement soudain du disque peut créer une poussée de pression ou une surpression. risque de coup de bélier.
Ce point est important car certains utilisateurs comparent un robinet à engrenage à un robinet à volant. Dans de nombreux robinets à papillon à engrenage, le volant fait partie de l'engrenage. La véritable comparaison se fait généralement entre fonctionnement direct du levier et fonctionnement du volant à engrenages.
Indicateur de position, butées de déplacement et fonction d'engrenage autobloquant
Un réducteur à vanne papillon peut présenter plusieurs caractéristiques utiles :
| Caractéristiques de la boîte de vitesses | Fonction | Pourquoi c'est important |
|---|---|---|
| Indicateur de position | Indique si la vanne est ouverte, fermée ou partiellement ouverte | Aide les opérateurs à confirmer visuellement la position de la vanne |
| Arrêts de voyage | Limiter les positions ouvertes et fermées | Permet d'éviter une surcourse ou un désalignement |
| Roue à vis sans fin autobloquante | Aide à maintenir la position du disque dans des conditions normales d'utilisation | Utile pour les positions intermédiaires et un contrôle manuel plus sûr |
| Interface de montage | Relie la boîte de vitesses à la partie supérieure de la vanne. | Doit correspondre à la tige de soupape et au modèle de montage |
| Roue à main | Fournit des données manuelles | Doit être accessible pour le fonctionnement et l'entretien |
Un réducteur à vis sans fin peut aider à maintenir la position du disque lorsque le volant cesse de bouger. Cependant, le comportement réel de maintien dépend toujours de la conception du réducteur, de la charge de couple, de l'état de la vanne, de l'installation et des spécifications du fabricant. Il ne faut pas le supposer sans vérifier la conception de la vanne et du réducteur.
Quand une vanne papillon doit-elle fonctionner par engrenage ?
Le fonctionnement par engrenage est choisi lorsque le fonctionnement direct par levier devient peu pratique, inconfortable ou risqué. Il n'existe pas de taille de vanne universelle à partir de laquelle toutes les vannes papillon doivent être équipées d'un réducteur. La décision dépend du couple de fonctionnement, de la pression, de la conception du siège, de la fréquence de fonctionnement et des conditions du site.
Taille du robinet, couple de fonctionnement et pression différentielle
Lorsque les vannes papillon deviennent plus grandes, le couple nécessaire pour déplacer le disque augmente normalement. Une pression différentielle plus élevée et des sièges plus étanches peuvent également augmenter le couple de fonctionnement.
Le fonctionnement par engrenage est généralement envisagé lorsque :
- la valve est de taille moyenne à grande ;
- la force du levier serait trop élevée pour une utilisation confortable ;
- la soupape fonctionne sous une pression différentielle plus élevée ;
- le disque doit se déplacer progressivement au lieu de s'ouvrir ou de se fermer brusquement ;
- le robinet est installé dans un endroit où il est difficile de déplacer directement le levier.
Le seuil réel doit être déterminé en fonction des données de couple du fabricant, de la conception du siège, de la pression différentielle, de l'état du fluide et des spécifications du projet - et non en fonction d'un DN fixe ou d'une taille en pouces uniquement.
Ouverture et fermeture contrôlées contre fonctionnement manuel rapide
Une vanne papillon à levier s'ouvre et se ferme rapidement. Elle peut être utile pour les petites vannes et les services d'isolation simples.
Une vanne papillon à engrenage se déplace plus lentement car le volant tourne à travers un réducteur. Ce mouvement plus lent peut être un avantage lorsque le processus nécessite un fonctionnement plus contrôlé.
| Besoin d'opération | Gear Operation Fit |
|---|---|
| Ouverture/fermeture rapide des petites vannes à faible couple | Généralement moins nécessaire |
| Commande manuelle souple pour les vannes de grande taille | Une bonne tenue |
| Réduction de la force manuelle | Une bonne tenue |
| Fonctionnement progressif pour éviter les changements brusques de débit | Une bonne tenue |
| Fermeture d'urgence fréquente | Ce n'est peut-être pas la solution idéale car le fonctionnement est plus lent |
| Fonctionnement précis de la vanne de régulation | Doit être examinée attentivement ; une vanne papillon n'est pas automatiquement une vanne de régulation de précision. |
Sécurité des opérateurs, risque de marée noire et accès au site
Le fonctionnement par engrenage peut réduire l'effort de l'opérateur et éviter un mouvement soudain du disque. Dans certains systèmes de tuyauterie, une fermeture rapide de la vanne peut augmenter le risque de pression transitoire. Un volant à engrenage offre à l'opérateur un contrôle plus progressif qu'un levier direct.
L'accès au site est également important. Si un robinet est installé en hauteur, sous terre, près d'un mur ou dans une zone confinée, l'opérateur peut avoir besoin d'une roue à chaîne, d'une tige d'extension, d'une serrure ou d'un dispositif spécial d'accès au volant. Ces détails doivent être examinés avant la commande.
La question pratique de sélection n'est pas “quelle est la taille du robinet ?” mais “le couple de fonctionnement réel, l'accès au site et le risque du processus rendent-ils l'utilisation directe du levier inconfortable, dangereuse ou inadaptée ?”.”

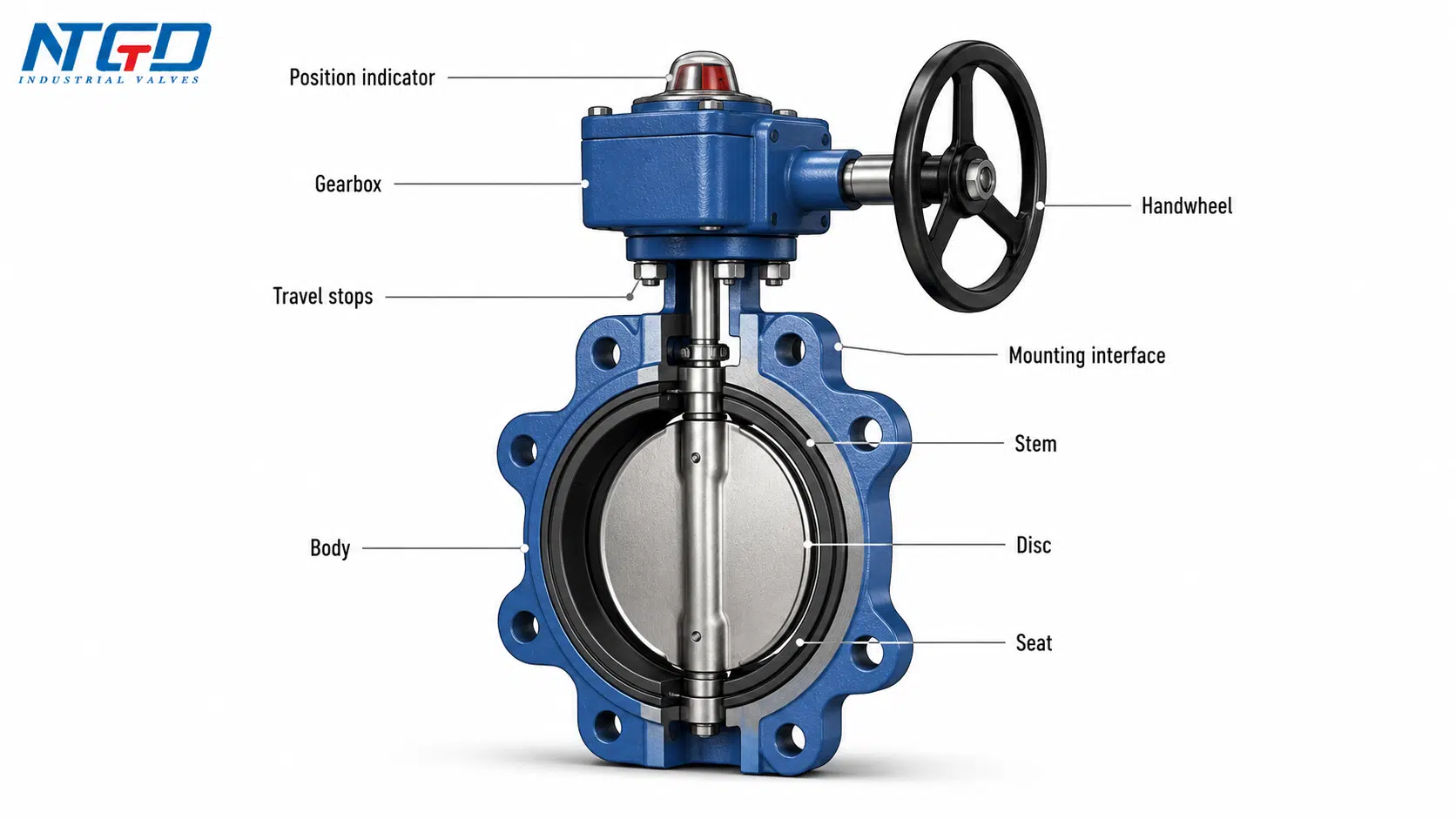

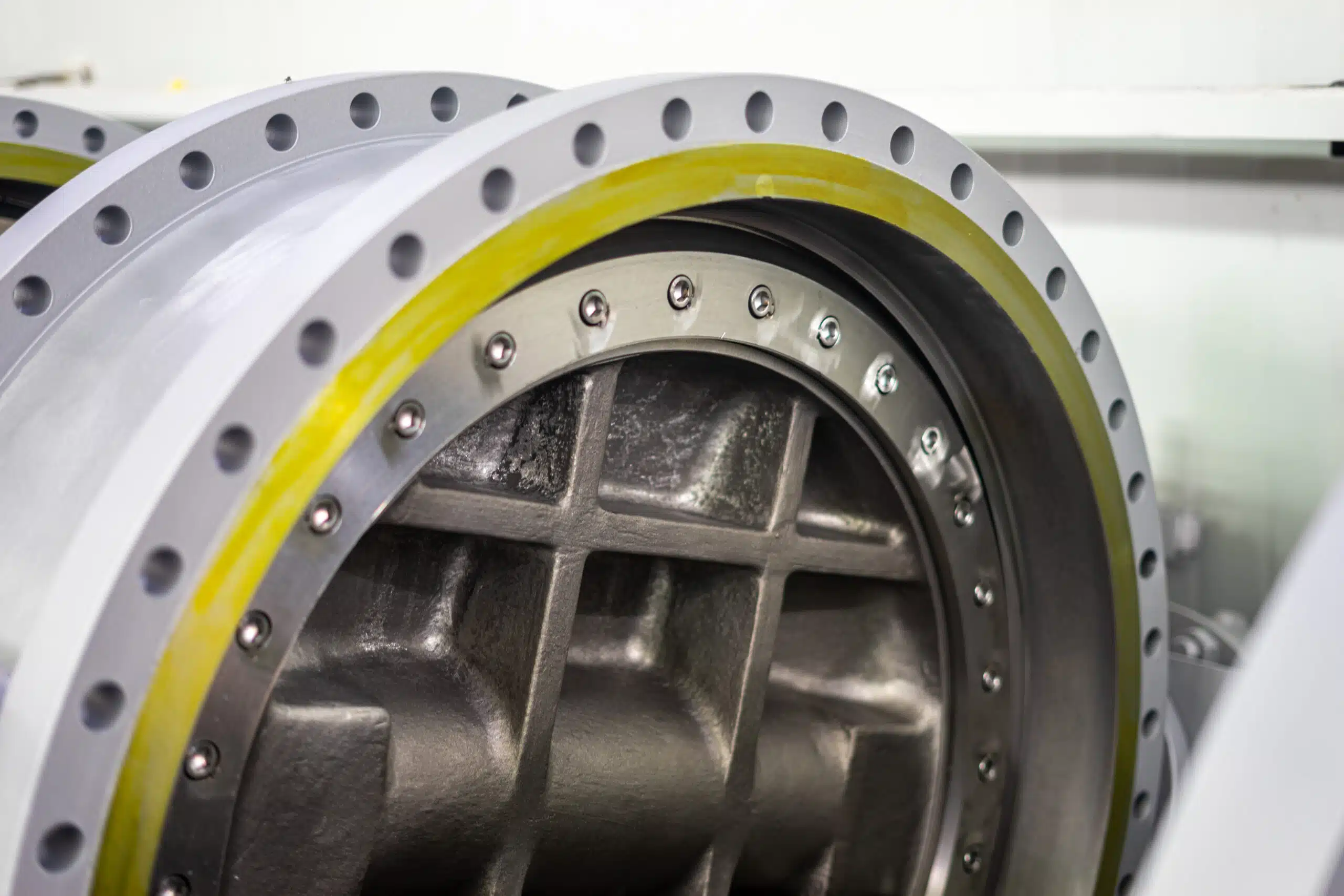

Principaux composants d'une vanne papillon à engrenages
Une vanne papillon à engrenage combine les composants normaux de maintien de la pression et d'étanchéité d'une vanne papillon avec un opérateur manuel à engrenage.
Le tableau ci-dessous montre comment chaque composant affecte le fonctionnement, la sélection et la maintenance. Il ne s'agit pas d'un catalogue de pièces détachées, mais d'une vue d'ensemble fonctionnelle pour la sélection des vannes et l'examen sur le terrain.
| Composant | Fonction | Sélection / Maintenance Impact |
|---|---|---|
| Corps de vanne | Contient les composants internes et se connecte à la canalisation. | Le type de corps influe sur le style de raccordement, la conception face à face, la classe de pression et la méthode d'installation. |
| Disque | Tourne à l'intérieur de la voie d'écoulement pour ouvrir, étrangler ou fermer la vanne | Le matériau et le profil du disque ont une incidence sur le couple, la résistance à l'écoulement et la résistance à la corrosion. |
| Tige / arbre | Transfère le couple de la boîte de vitesses au disque | La conception de la tige affecte la transmission du couple et l'alignement |
| Siège / doublure | Fournit la surface d'étanchéité entre le disque et le corps | Le matériau du siège affecte les performances d'arrêt, la plage de température, la compatibilité chimique et le couple. |
| Zone d'étanchéité du joint / de la bride | Joints entre le corps de la vanne et les brides de la canalisation, le cas échéant | Le choix du joint dépend du type de bride, du fluide, de la pression et de la méthode d'installation. |
| Roue à main | Fournit une entrée manuelle à la boîte de vitesses | Doit être accessible et adapté à l'effort d'exploitation requis |
| Boîte de vitesses / opérateur d'engrenage | Réduit la vitesse et augmente le couple de sortie pour faire tourner la tige | Doit correspondre au couple de la vanne, à la taille de la tige, à l'interface de montage, à l'environnement et à la fréquence de fonctionnement. |
| Engrenage à vis sans fin / segment d'engrenage | Crée un avantage mécanique à l'intérieur de la boîte de vitesses | Des engrenages usés ou endommagés peuvent provoquer du jeu, un fonctionnement difficile ou une perte de mouvement. |
| Indicateur de position | Indique la position du disque | Un mauvais alignement peut entraîner une lecture incorrecte de l'ouverture ou de la fermeture. |
| Arrêts de voyage | Positions d'ouverture et de fermeture des limites | Un mauvais réglage peut empêcher l'ouverture ou la fermeture complète. |
| Interface de montage | Connecte la boîte de vitesses à la partie supérieure de la vanne | Doit correspondre à la tige de soupape et au schéma de montage ; toutes les boîtes de vitesses ne sont pas interchangeables. |

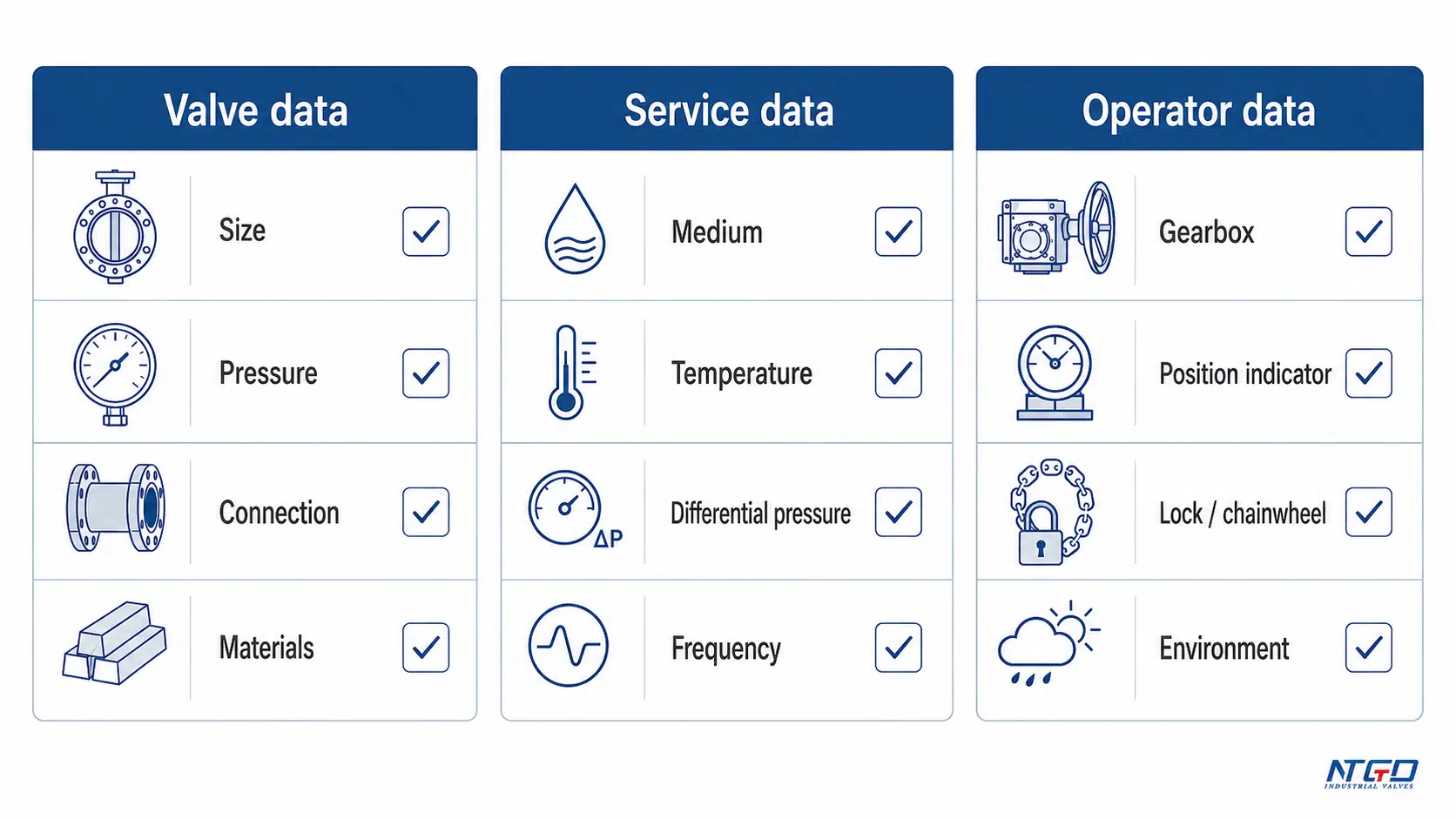

Un réducteur de vanne papillon doit être sélectionné avec la vanne et ne doit pas être considéré comme une pièce de rechange générique. La compatibilité dépend des dimensions de la tige, du couple requis, de l'interface de montage, de la puissance du réducteur et de l'environnement de service.
Pour la sélection, le réducteur ou l'opérateur d'engrenage doit correspondre aux travaux supérieurs de la vanne, à la taille de la tige, à l'interface de montage et à l'exigence de couple. Une mauvaise adaptation peut entraîner des difficultés de fonctionnement, une indication imprécise de la position, une détérioration de la tige ou une usure prématurée du réducteur.

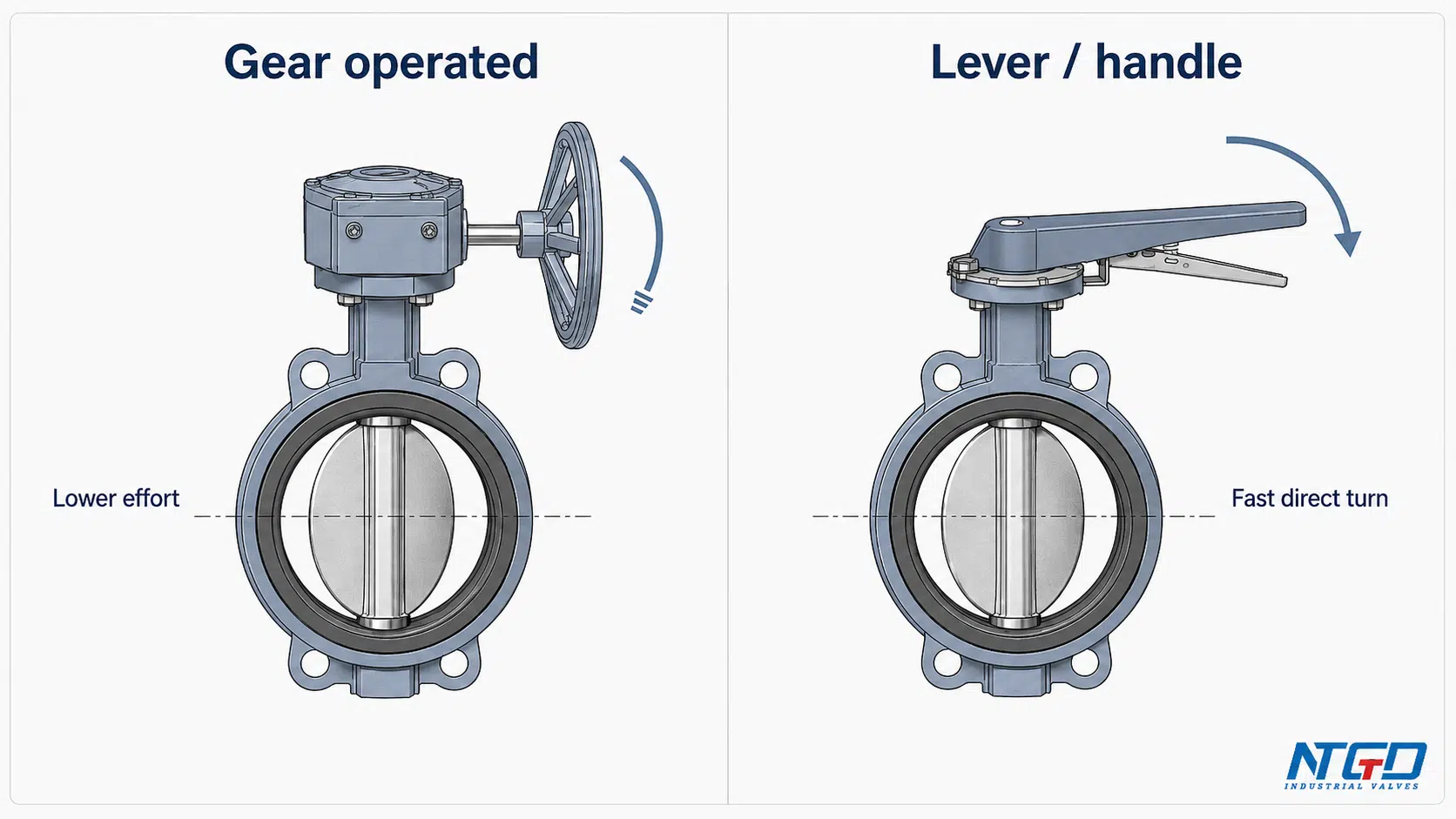

Vannes papillon à engrenage ou à levier / poignée
La comparaison la plus courante n'est pas vraiment “vanne à engrenage contre volant”. Une vanne papillon à engrenage utilise souvent un volant. La comparaison la plus exacte est la suivante :
vanne papillon à engrenage vs vanne papillon à levier / poignée
Une vanne papillon à levier utilise une poignée pour tourner directement la tige. Une vanne papillon à engrenage utilise un volant relié à un réducteur, et le réducteur fait tourner la tige.
La principale différence de fonctionnement
| Facteur | Vanne papillon à engrenage | Vanne papillon à levier / poignée |
|---|---|---|
| Méthode d'exploitation | Le volant entraîne le réducteur, le réducteur fait tourner la tige | Le levier tourne directement la tige |
| Mouvement du disque | Le disque tourne toujours à 90 degrés | Le disque tourne à 90 degrés |
| Mouvement des mains | Le volant peut nécessiter plusieurs tours | Le levier se déplace généralement d'un quart de tour |
| Couple de fonctionnement | Effort manuel réduit pour les vannes à couple élevé | Effort manuel plus important lorsque la taille ou le couple de la soupape augmente |
| Vitesse de fonctionnement | Plus lent mais plus contrôlé | Plus rapide mais moins progressif |
| Taille de vanne appropriée | Courant pour les vannes de taille moyenne et grande ou pour les services à couple élevé | Courant pour les vannes plus petites et les services plus simples |
| Sensation de contrôle | Meilleur mouvement progressif | Des mouvements plus directs et plus rapides |
| Besoin d'espace | Le volant peut nécessiter moins d'espace de balayage qu'un levier. | Le levier nécessite un espace de pivotement |
| Coût | Généralement plus élevé en raison de l'ajout d'une boîte de vitesses | Généralement inférieure, en fonction de la taille et de la conception de la vanne |
| Maintenance | L'état de la boîte de vitesses doit être inspecté en fonction de la gravité du service. | Mécanisme plus simple, mais l'entretien dépend toujours des conditions de service |
| Utilisation typique | Pipelines plus importants, services publics, traitement de l'eau, chauffage, ventilation et climatisation, systèmes industriels | Petites lignes, service à faible couple, fonctionnement manuel rapide |
La méthode de fonctionnement doit être sélectionnée en fonction du couple réel requis, et non de la taille de la vanne seule. Un robinet plus petit avec une pression différentielle plus élevée, un siège étanche ou un fluide difficile peut nécessiter un couple de manœuvre plus important qu'un robinet plus grand à basse pression.
Quand l'utilisation d'un levier peut encore suffire
L'utilisation d'un levier peut convenir dans les cas suivants
- la valve est petite ;
- Le couple est faible ;
- une opération manuelle rapide est nécessaire ;
- la valve est facile d'accès ;
- le coût et la simplicité sont plus importants que la réduction du couple.
Le fonctionnement par engrenage n'est pas le meilleur choix pour tous les services. Il prend toute sa valeur lorsque le processus nécessite un avantage de couple, un mouvement contrôlé, un fonctionnement plus sûr ou une meilleure gestion de la position.
Types d'engrenages, options de l'opérateur et configurations de connexion
Dans la pratique, le terme vanne papillon à engrenage peut prêter à confusion car elle peut se référer au mécanisme de fonctionnement de la vanne ou à la configuration du corps / du raccordement. Ces deux classifications doivent être séparées avant la sélection.

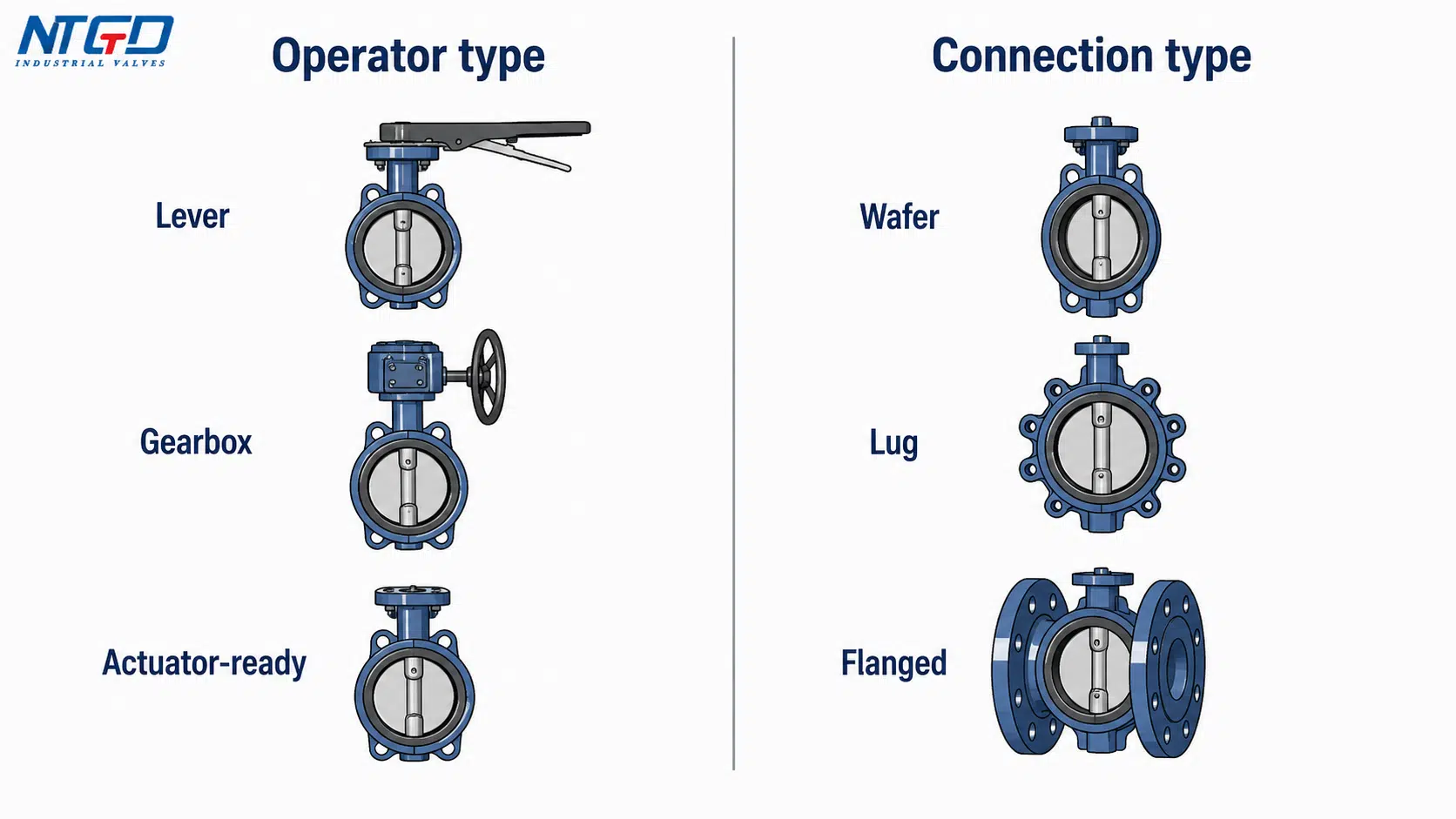

Type d'opérateur et type de connexion : Ne pas mélanger ces deux classifications
| Classification | Exemples | Ce qu'il décrit |
|---|---|---|
| Type d'opérateur | Levier, réducteur à volant, réducteur à vis sans fin, roue à chaîne, actionneur électrique, actionneur pneumatique | Fonctionnement de la vanne |
| Connexion / configuration du corps | Wafer, lug, à bride, à double bride, excentrique | La façon dont le corps de la vanne se raccorde à la canalisation ou la façon dont le disque et le siège sont disposés. |
Une vanne papillon à engrenage doit être décrite à la fois par la configuration de son corps et par le type d'opérateur. Par exemple :
- vanne papillon à engrenage ;
- vanne papillon à oreilles à commande par engrenage ;
- vanne papillon à brides actionnée par engrenage ;
- vanne papillon actionnée par un engrenage à vis sans fin.
Cet article se concentre sur sélection de l'opérateur de l'engrenage manuel pour les vannes papillon. Les actionneurs électriques, pneumatiques et hydrauliques constituent des catégories de fonctionnement distinctes et doivent être évalués séparément lorsqu'une commande à distance, une automatisation, une position à sécurité intégrée ou un retour d'information sont nécessaires.
Options d'opérateur courantes pour les robinets à papillon à engrenage
| Option opérateur / engrenage | Utilisation principale | Attention |
|---|---|---|
| Opérateur d'engrenage à vis sans fin | Boîte de vitesses manuelle la plus courante pour les vannes papillon | Le rapport de transmission et la capacité de couple doivent correspondre à la valve |

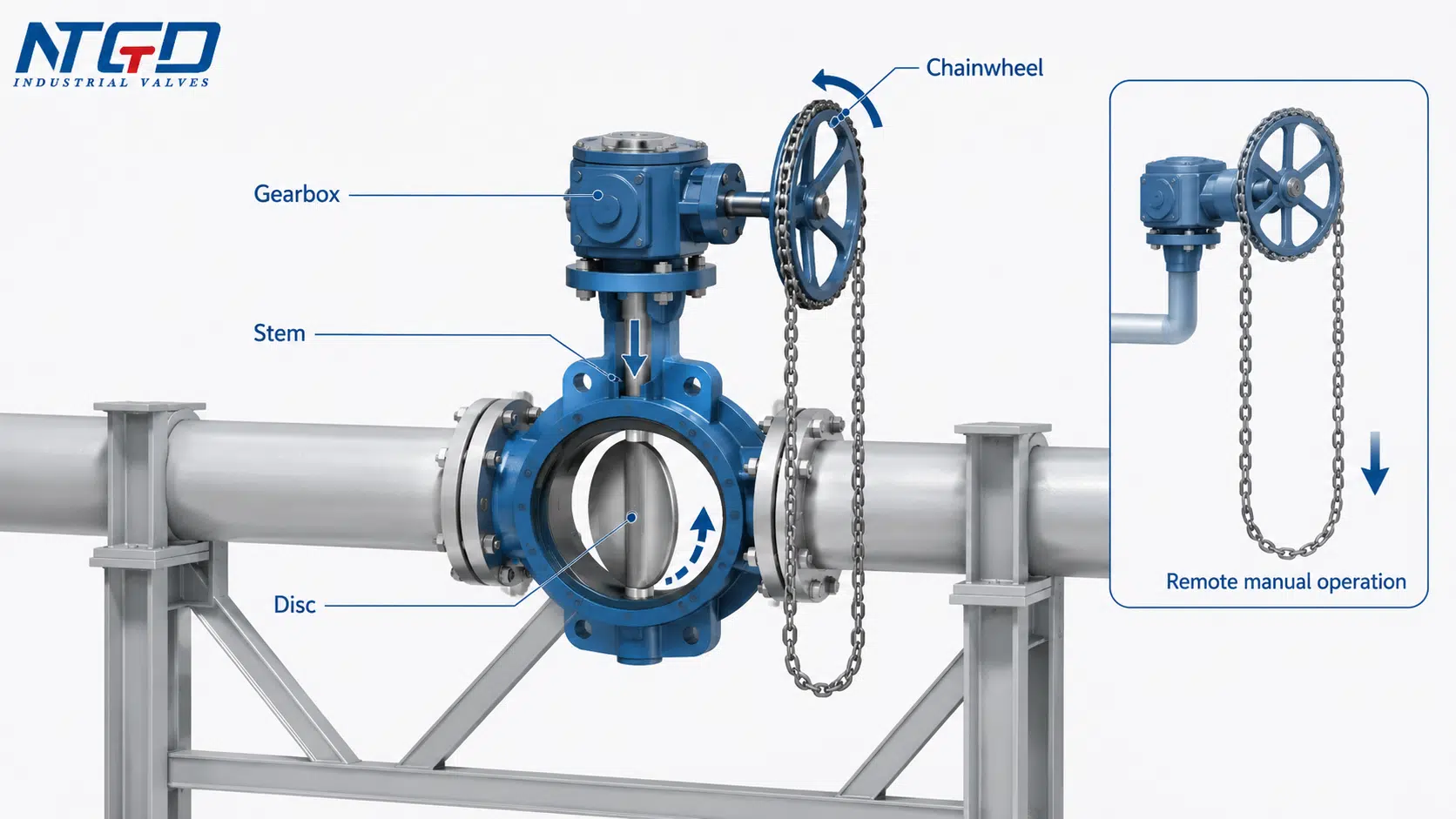

| Fonctionnement de la roue à chaîne | Utile lorsque le robinet est haut ou difficile d'accès | Nécessite un accès sûr et une disposition adéquate de l'installation |
| Dispositif de verrouillage de l'engrenage | Permet d'éviter les opérations non autorisées ou accidentelles | Le dispositif de verrouillage doit correspondre aux pratiques de sécurité du site |
| Boîte de vitesses avec indicateur de position | Aide les opérateurs à confirmer la position du disque | L'indicateur doit être aligné sur la position réelle du disque. |
| Interface de montage prête à l'emploi | Permet de planifier l'automatisation future | Cela signifie seulement que la vanne peut prendre en charge une planification future de l'automatisation ; cet article se concentre toujours sur la sélection de l'opérateur de l'engrenage manuel. |
Les actionneurs électriques et pneumatiques sont des options de fonctionnement adjacentes, mais ils ne constituent pas le sujet principal de cet article. Ils doivent être examinés séparément lorsque la commande à distance, l'automatisation, la position de défaillance, le retour d'information ou le cyclage rapide sont nécessaires.
Configurations de connexion courantes
| Configuration | Comment il se connecte | Utilisation typique | Sélection Attention |
|---|---|---|---|
| Fonctionnement par engrenage vanne papillon à galette | Serré entre deux brides de tuyau | Installation compacte et service d'utilité générale | Nécessite un alignement correct de la bride et un serrage correct des boulons |
| Fonctionnement par engrenage vanne papillon à oreilles | Utilise un corps à pattes filetées ou à boulon traversant | Systèmes de tuyauterie dont l'un des côtés peut devoir être enlevé dans certaines conceptions | La capacité de service en cul-de-sac dépend de la conception du fabricant |
| Fonctionnement par engrenage vanne papillon à brides | A des extrémités à brides intégrales | Grandes dimensions ou applications nécessitant un raccordement à bride plus rigide | La face à face et la norme de la bride doivent correspondre à la canalisation. |
| Fonctionnement par engrenage vanne papillon à double bride | Brides des deux côtés avec structure de corps plus robuste | Canalisations d'eau, d'eaux usées et industrielles de grand diamètre | Le poids, l'espace d'installation et le support doivent être examinés. |

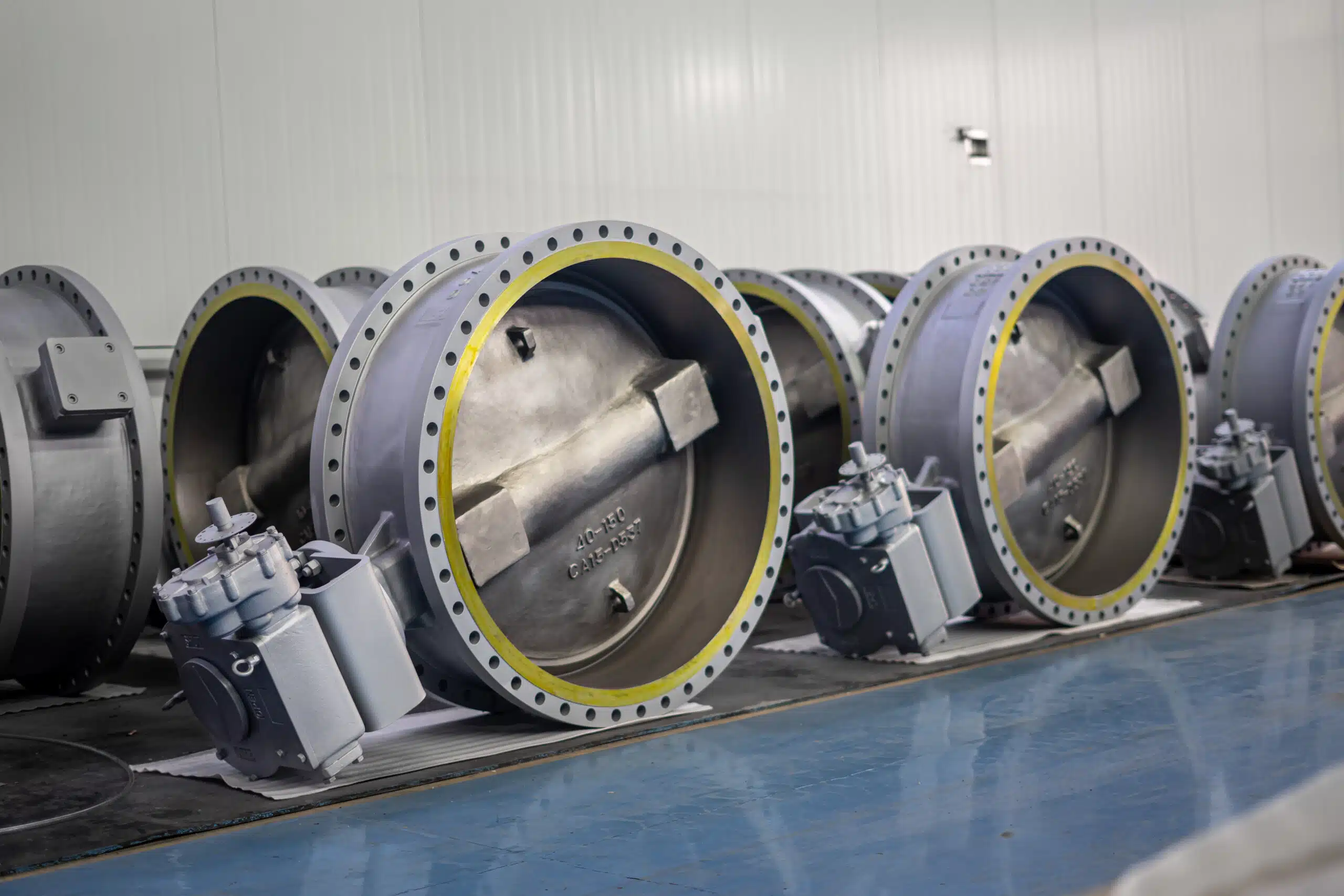

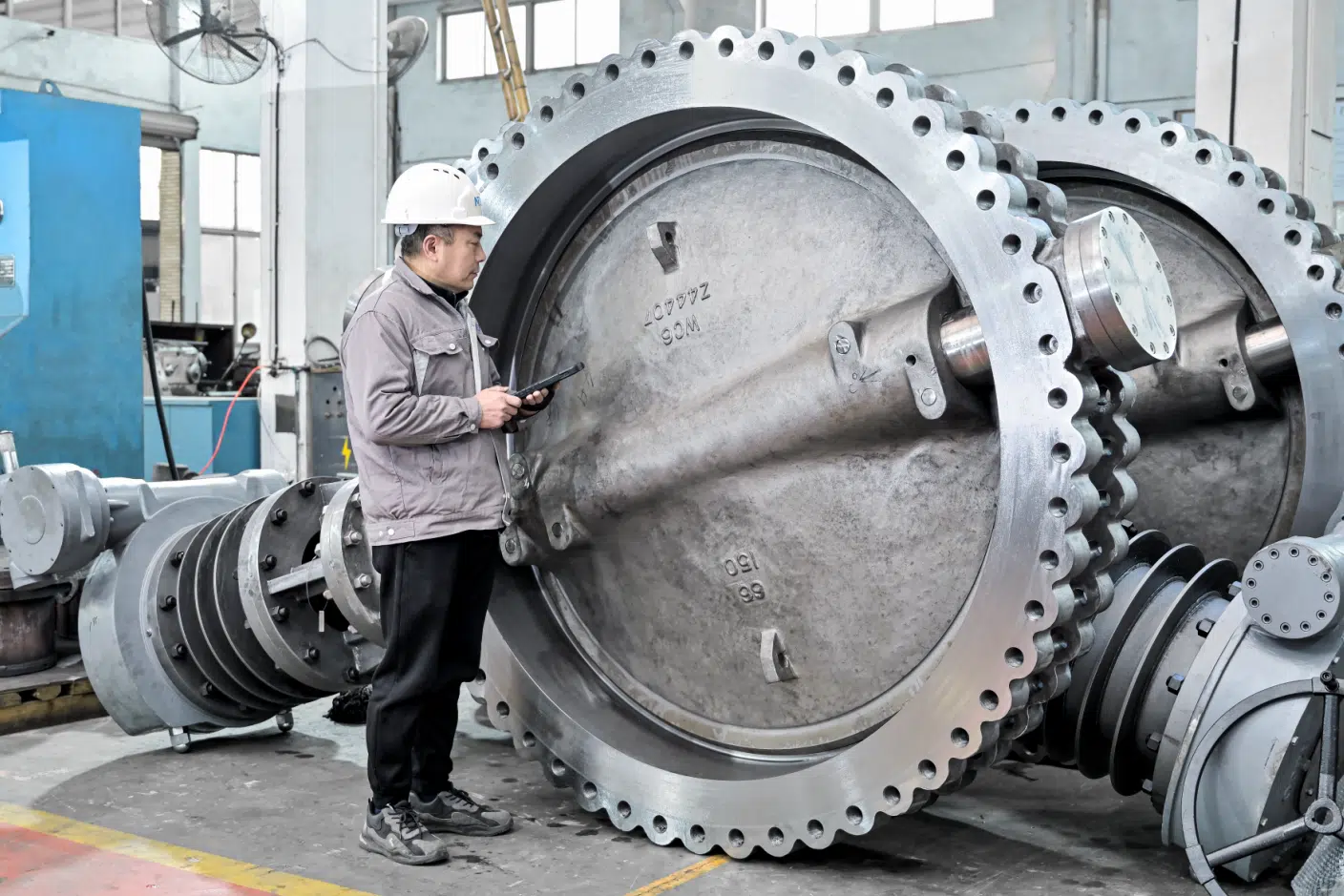

| Vanne papillon excentrique / double excentrique à engrenage | La géométrie du disque et de l'arbre réduit le frottement du siège dans de nombreuses conceptions | Fermeture plus performante ou service industriel plus important | La conception du siège, le sens d'étanchéité et les données de couple doivent être confirmés. |
Ces configurations doivent être choisies en fonction de la conception de la conduite, de la classe de pression, du milieu de service, de l'espace d'installation et de l'accès pour l'entretien.

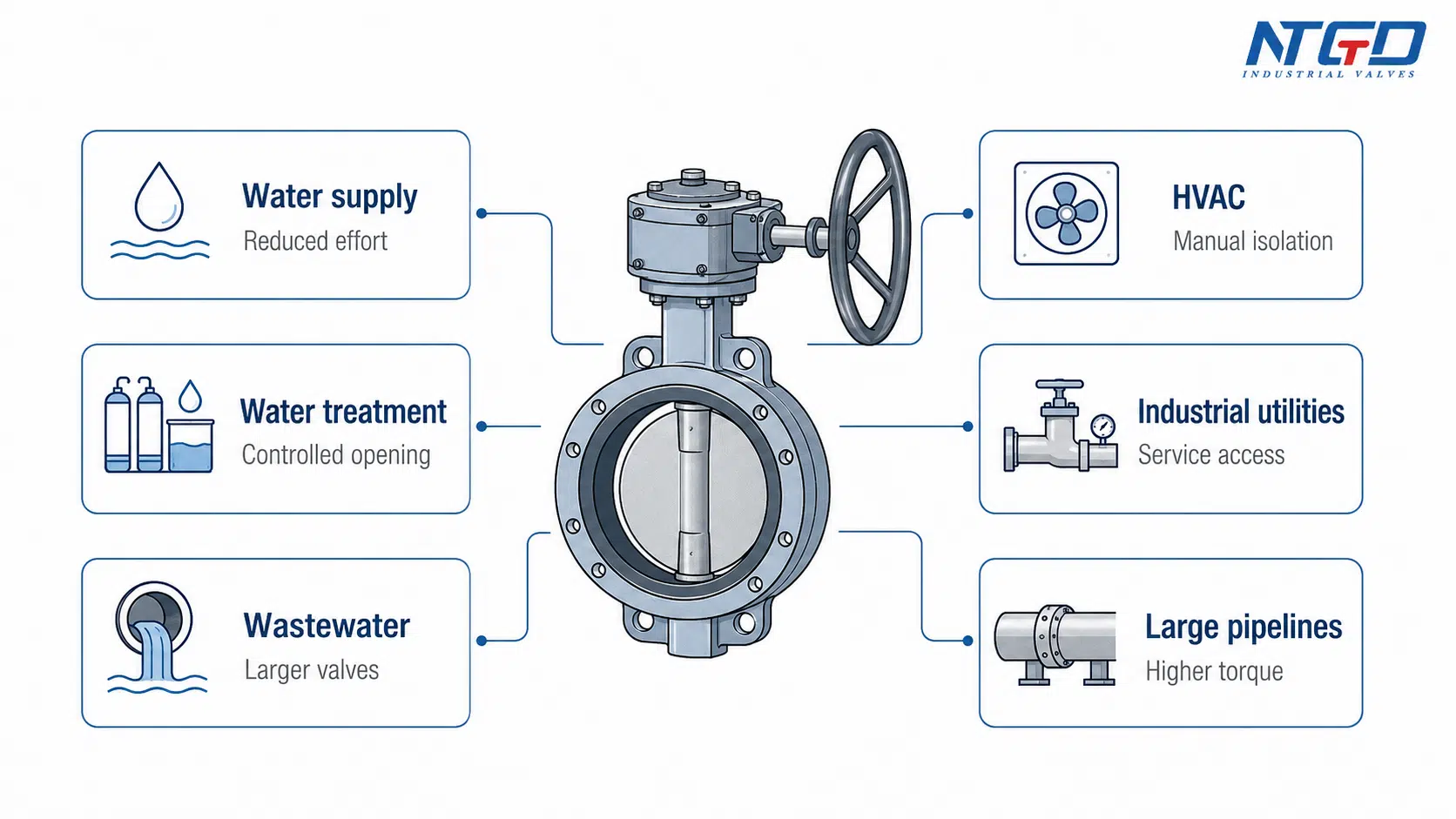

Applications et adaptation au service pour les robinets à papillon à engrenage
Les robinets à papillon à engrenage sont souvent utilisés lorsque la commande manuelle reste préférable, mais qu'une commande directe par levier n'est pas pratique.
| Application / Service | Pourquoi le fonctionnement par engrenage convient-il ? | Attention / État non idéal |
|---|---|---|
| Systèmes d'approvisionnement en eau | Les tuyaux de grande taille et les fréquences de fonctionnement modérées bénéficient souvent d'une réduction de l'effort du volant. | Confirmer le matériau du siège, la pression nominale et la pression de fonctionnement maximale afin d'éviter les fuites ou les dommages prématurés de la vanne. |
| Stations d'épuration des eaux | L'ouverture et la fermeture contrôlées aident les opérateurs à gérer les changements de flux | Le support peut contenir des solides ou des produits chimiques ; la compatibilité des matériaux et l'usure du siège doivent être vérifiées. |
| Systèmes d'assainissement | Le fonctionnement par engrenage peut être utile pour les vannes de grande taille et les lignes difficiles à utiliser. | Les débris, la corrosion et l'usure des sièges nécessitent une planification de l'inspection |
| CVC et eau de refroidissement | Un contrôle manuel peut être nécessaire sur les conduites d'eau glacée ou d'eau de refroidissement plus importantes. | Ne remplace pas un contrôle automatisé lorsqu'une modulation à distance est nécessaire |
| Services publics industriels | Convient pour les conduites d'air, d'eau, de refroidissement et d'utilités où l'opération manuelle est acceptable | Confirmer les exigences en matière de milieu, de température et de cycles, ainsi que l'accessibilité de la boîte de vitesses. |
| Systèmes auxiliaires des centrales électriques | Les lignes électriques plus importantes peuvent nécessiter l'utilisation d'une boîte de vitesses pour une manipulation manuelle plus sûre. | Les spécifications du projet et les exigences en matière d'essais doivent être vérifiées |
| Traitement chimique | Le fonctionnement par engrenage peut faciliter l'isolement manuel contrôlé | La compatibilité des matériaux, la fréquence de fonctionnement et la température de service doivent être examinées avec soin. |
| Pipelines de grand diamètre | Un couple de fonctionnement plus élevé rend souvent l'utilisation d'une boîte de vitesses plus pratique | Le support, l'accès, l'orientation de la boîte de vitesses et l'espace libre pour l'installation sont importants. |
| Service d'étranglement modéré / d'isolement | La boîte de vitesses permet un positionnement progressif du disque | Une vanne papillon n'est pas automatiquement une vanne de régulation de précision. |
Une vanne papillon à engrenage est souvent adaptée à l'isolation manuelle et à la régulation grossière sur des pipelines de taille moyenne à grande. Pour l'automatisation à haute fréquence, les boucles de contrôle serrées ou les opérations à distance, l'actionnement pneumatique ou électrique peut être plus approprié.

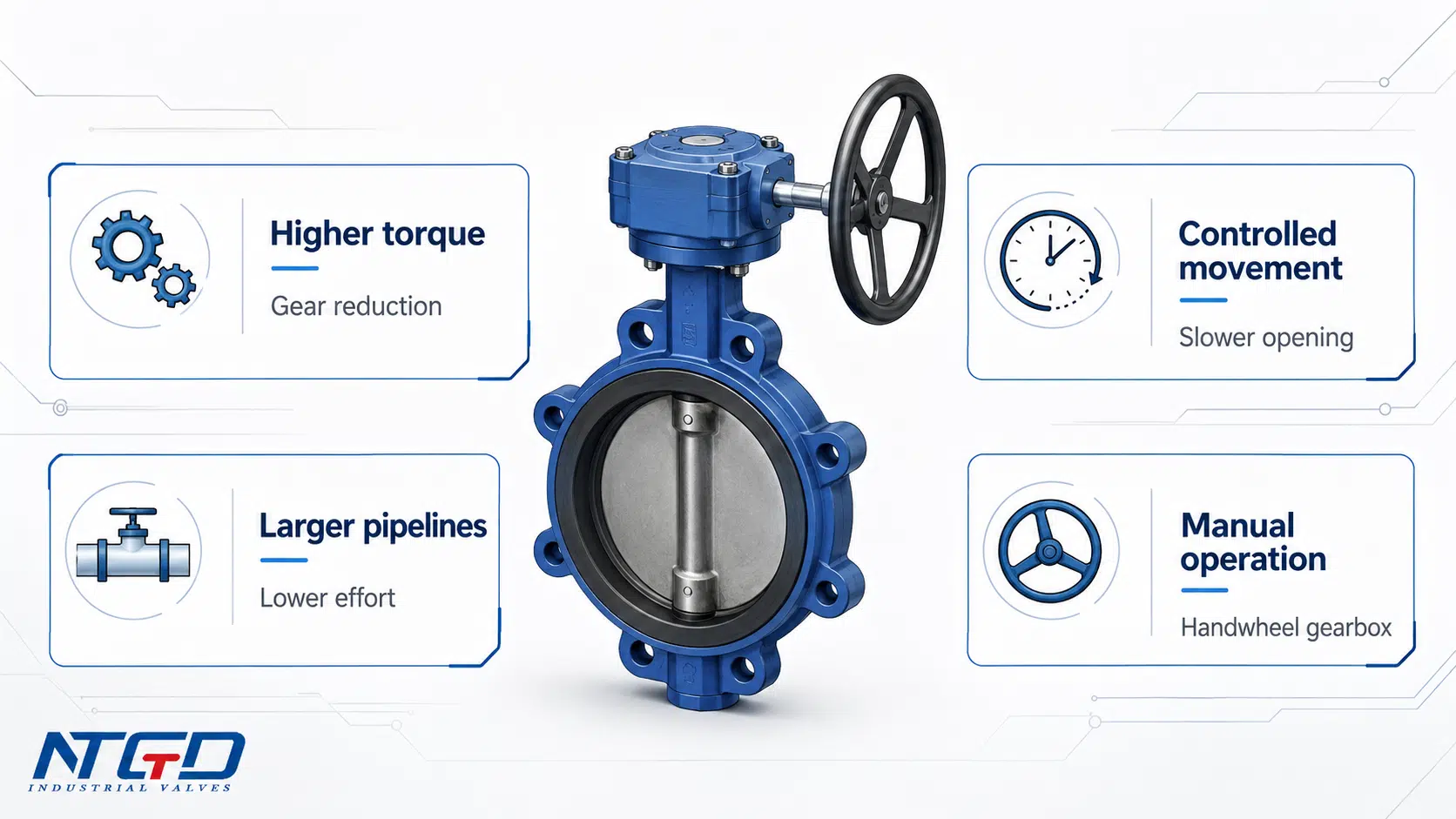

Avantages et limites des vannes papillon à engrenages
Le fonctionnement par engrenage améliore la facilité d'utilisation du manuel, mais il ajoute également de la complexité mécanique. La sélection doit tenir compte de ces deux aspects.
| Facteur | Avantage | Limitation / Attention |
|---|---|---|
| Couple de fonctionnement | Réduction de l'effort manuel grâce à la démultiplication | La boîte de vitesses doit être dimensionnée en fonction du couple réel de la vanne. |
| Contrôle de fonctionnement | Permet une ouverture/fermeture plus lente et plus progressive | Plus lent que l'actionnement direct du levier |
| Dimensions plus importantes des vannes | Plus approprié que l'opération par levier lorsque le couple est élevé | Une boîte de vitesses plus grande peut augmenter le poids et l'encombrement. |
| Sécurité des opérateurs | Peut réduire les mouvements brusques et la force manuelle excessive | Un accès sûr au volant est toujours nécessaire |
| Maintien de la position | L'engrenage à vis sans fin et les butées peuvent aider à maintenir la position. | L'indicateur et les butées doivent être vérifiés et entretenus |
| Coût | Facilite l'exploitation des services appropriés | Généralement plus élevé que le fonctionnement par levier, en fonction de la taille de la vanne et de la conception de la boîte de vitesses. |
| Maintenance | La boîte de vitesses peut faciliter les opérations manuelles difficiles | Un plus grand nombre de pièces mécaniques doivent être inspectées, en particulier dans les services humides, extérieurs, corrosifs ou à cycle élevé. |
| Contrôle du débit | La régulation modérée et le positionnement manuel contrôlé sont mieux supportés qu'un levier direct. | Pour un contrôle précis du débit, examiner une vanne de contrôle dédiée ou une solution d'actionneur / positionneur lorsque cela est nécessaire. |
| Installation | Peut réduire l'espace de pivotement du levier | L'orientation de la boîte de vitesses et l'accès au volant doivent être pris en compte. |
Quand une autre méthode d'opération peut s'avérer meilleure
Une autre méthode d'opération peut s'avérer préférable dans les cas suivants
- la vanne est petite et facile à actionner par levier ;
- un arrêt manuel très rapide est nécessaire ;
- une opération à distance est nécessaire ;
- une fonction automatique d'ouverture ou de fermeture par défaut est nécessaire ;
- des cycles fréquents rendraient l'opération manuelle inefficace ;
- un devoir de contrôle précis est nécessaire.
Dans ce cas, il peut être nécessaire d'examiner séparément les solutions à levier, pneumatiques, électriques ou les vannes de contrôle.

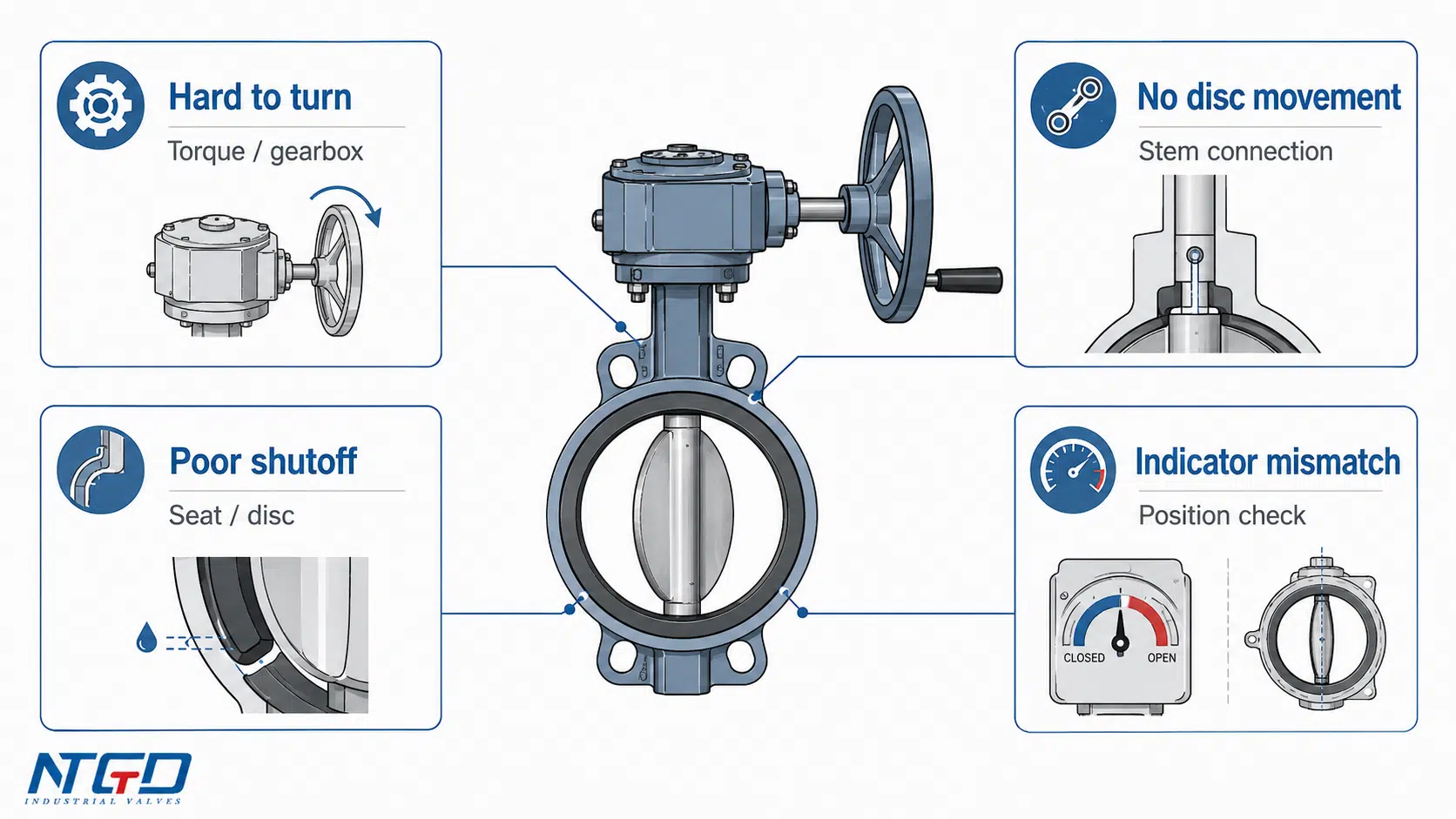

Dépannage des vannes papillon à engrenage
Le dépannage doit d'abord séparer les problèmes de boîte de vitesses des problèmes d'étanchéité de la vanne ou de la tuyauterie. Un volant difficile à tourner n'est pas toujours une défaillance du réducteur. Une fuite interne n'est pas toujours causée par le réducteur.
Tous les dépannages doivent être effectués conformément aux instructions d'utilisation et d'entretien du fabricant et aux normes du site. procédure de sécurité. Le tableau ci-dessous est un guide de diagnostic initial et non un manuel de réparation complet.
| Symptôme | Cause possible | Point d'inspection | Mesures recommandées |
|---|---|---|---|
| Le robinet est difficile à ouvrir ou à fermer | Couple de fonctionnement élevé, boîte de vitesses sèche, corrosion, gonflement du siège, débris autour du disque | Vérifier la force du volant, l'état de la boîte de vitesses, la pression de la ligne et l'accumulation de fluide. | Examinez d'abord l'état de la boîte de vitesses, l'état de la lubrification, la corrosion externe et les conditions du couple de service ; inspectez ensuite les éléments internes de la soupape si le problème persiste. |
| Le volant tourne mais le disque ne bouge pas | Dents d'engrenage endommagées, accouplement desserré, défaillance de la connexion de la tige | Vérifier le mouvement de la tige et la réponse de l'indicateur de position | Arrêter l'opération et inspecter la connexion entre la boîte de vitesses et la tige avant d'appliquer une force plus importante. |
| La vanne ne peut pas s'ouvrir ou se fermer complètement | Mauvais réglage de la butée, obstruction, endommagement du siège, désalignement du disque | Vérifier les butées, la position du disque et les débris de tuyauterie. | Régler les butées uniquement selon les instructions du fabricant ; inspecter le siège et le disque si la fermeture reste insuffisante. |
| L'indicateur de position ne correspond pas à la condition de débit | Désalignement de l'indicateur ou problème au niveau de la boîte de vitesses/de la tige | Comparer la position de l'indicateur avec la réponse réelle de la vanne | Recalibrer ou inspecter la boîte de vitesses et le raccord de la tige |
| La boîte de vitesses cliquette, oscille ou présente un jeu excessif. | Usure de l'engrenage, fixations desserrées, palier endommagé, mauvais montage | Vérifier les boulons de fixation, le jeu du volant, le carter de la boîte de vitesses et les bruits anormaux. | Serrer les fixations externes si le manuel le permet ; sinon, inspecter ou remplacer les composants usés. |
| Corrosion de la boîte de vitesses ou infiltration d'eau | Exposition extérieure, mauvaise étanchéité, revêtement endommagé | Vérifier le carter de la boîte de vitesses, les joints et l'état du lubrifiant. | Examiner la protection de la boîte de vitesses, l'état de l'étanchéité et les besoins d'entretien ; la corrosion grave doit être évaluée avant la poursuite de l'exploitation. |
| Fuite interne par la valve | Usure du siège, endommagement du disque, débris, fermeture incorrecte, mauvais matériau | Vérifier le contact entre le disque et le siège et entretenir le support | Inspecter le siège et le disque ; confirmer la sélection de la vanne et la compatibilité avec le service. |
| Fuite externe au niveau de la bride | Problème de joint, désalignement de la bride, boulonnage irrégulier | Vérifier l'état du joint de la bride et du joint d'étanchéité | Réinstaller ou remplacer le joint selon la procédure du projet |
| Fuite au niveau de la tige | Usure du joint de tige ou de la garniture | Vérifier l'absence de fuite au niveau de la tige pendant le fonctionnement | Inspecter la conception du joint et remplacer les pièces si nécessaire |
| La vanne s'ouvre ou se ferme de manière irrégulière | Désalignement de la tige/du disque, problème de boîte de vitesses, charge inégale du siège | Vérifier la régularité du fonctionnement et la tension de la tuyauterie | Vérifier l'alignement de l'installation et l'état de la valve |
Problèmes de boîte de vitesses et problèmes d'étanchéité des soupapes
Une boîte de vitesses contrôle le mouvement. Il ne crée pas la principale performance d'étanchéité de la vanne. L'étanchéité dépend principalement de l'alignement du disque, du siège et de la tige, de la direction de la pression, de l'installation et de l'état de service.
Cette distinction est importante pour le dépannage :
- Si le volant semble lourd mais que la position de la vanne change normalement, il faut d'abord vérifier l'état de la boîte de vitesses, la lubrification, la corrosion et le couple de fonctionnement réel.
- Si le volant se déplace normalement mais que l'arrêt est médiocre, inspectez le siège, le disque, le joint et l'étanchéité de la tige avant de supposer que le réducteur est à l'origine du problème.
- Si la fuite se produit à l'extérieur du robinet, inspecter les joints de la bride, les joints de la tige et l'alignement de l'installation.
- Si l'indicateur de position est erroné, vérifiez la relation entre la boîte de vitesses et la tige avant de supposer que la vanne est ouverte ou fermée.
En séparant les problèmes mécaniques de la boîte de vitesses des problèmes d'étanchéité des vannes, on peut raccourcir le diagnostic sur le terrain et réduire les décisions de remplacement inutiles.
Liste de contrôle pour les appels d'offres et FAQ pour les robinets à papillon à engrenage
Avant de demander un devis ou un examen technique pour une vanne papillon à engrenage, préparez les informations suivantes.
| Point de l'appel d'offres | Pourquoi c'est important |
|---|---|
| Taille de la vanne | Affecte le couple, la conception de la carrosserie, le choix de la boîte de vitesses et l'espace d'installation. |
| Classe de pression | Détermination des limites de pression et des exigences en matière de charge d'assise |
| Type de connexion | Wafer, ergots, brides, doubles brides ou autre configuration |
| Matériau du corps | Doit correspondre aux conditions de pression, d'environnement et de corrosion |
| Matériau du disque | Affecte la résistance à la corrosion, l'exposition à l'écoulement et la durabilité. |
| Matériau de la tige | Important pour la transmission du couple et la résistance à la corrosion |
| Matériau du siège / de la doublure | Affecte l'étanchéité, la plage de température, la compatibilité chimique et le couple de fonctionnement. |
| Moyen | Détermination de la compatibilité des matériaux et du risque potentiel de débris ou de corrosion |
| Température | Affecte le matériau du siège et les performances d'étanchéité |
| Pression différentielle | Affecte fortement le couple de fonctionnement |
| Fréquence de fonctionnement | Aide à déterminer si l'utilisation d'un engrenage manuel est appropriée |
| Exigences relatives à la boîte de vitesses / à l'opérateur d'engrenage | Détermine le volant, le rapport de transmission, la capacité de couple et l'interface de montage. |
| Exigence relative à l'indicateur de position | Utile pour les opérations sur le terrain et la confirmation |
| Serrure / roue à chaîne / besoin d'extension | Dépend de l'accès au site et des pratiques de sécurité |
| Intérieur / extérieur / environnement corrosif | Affecte les exigences en matière de carter, de revêtement et de protection de la boîte de vitesses |
| Exigences en matière d'essais ou de normes | Doit respecter les spécifications du projet et les normes applicables en matière de vannes |
| Besoin d'une fiche technique ou d'un dessin | Permet de vérifier les dimensions, les matériaux et la compatibilité de l'installation |
FAQ
Qu'est-ce qu'une vanne papillon à engrenage ?
Une vanne papillon à engrenage est une vanne papillon ouverte et fermée par un réducteur manuel et un volant. Le réducteur augmente le couple de sortie et fait tourner la tige, qui fait tourner le disque à l'intérieur du corps de la vanne.
Une vanne papillon à engrenage est-elle identique à une vanne papillon avec boîte de vitesses ?
Dans la plupart des discussions pratiques, oui. Une vanne papillon avec boîte de vitesses est communément appelée vanne papillon à engrenages ou vanne papillon à boîte de vitesses. La vanne complète comprend le corps, le disque, le siège, la tige et l'engrenage monté.
Qu'est-ce qu'un réducteur pour une vanne papillon ?
Le réducteur d'une vanne papillon est l'ensemble de la boîte de vitesses manuelle montée sur la partie supérieure de la vanne. Il relie le volant à la tige et permet de faire tourner le disque en réduisant l'effort manuel.
Pourquoi certaines vannes papillon à volant ont-elles besoin d'un réducteur alors que d'autres n'en ont pas besoin ?
La présence d'un volant ne signifie pas toujours que la vanne est équipée d'un réducteur. Les vannes papillon de petite taille ou à faible couple peuvent être actionnées directement par un levier ou un simple dispositif manuel. Les vannes plus grandes, les sièges plus serrés, une pression différentielle plus élevée ou un accès difficile peuvent nécessiter un réducteur afin que le volant puisse tourner la tige avec un couple plus important et un meilleur contrôle.
Quelle est la différence entre les vannes papillon à engrenage et les vannes papillon à levier ?
Une vanne papillon à levier tourne directement la tige à l'aide d'une poignée. Une vanne papillon à engrenage utilise un volant et une boîte de vitesses pour tourner la tige. Le fonctionnement par engrenage est plus lent mais plus facile pour les vannes de grande taille ou à couple élevé.
Quand une vanne papillon doit-elle être équipée d'un réducteur ?
Une vanne papillon doit être équipée d'un réducteur lorsque l'actionnement direct du levier nécessiterait une force trop importante, lorsqu'un fonctionnement plus souple est nécessaire, lorsque la vanne est plus grande, ou lorsque la pression différentielle et la conception du siège augmentent le couple de fonctionnement.
La boîte de vitesses peut-elle être remplacée ?
Un réducteur peut être remplacé sur certaines conceptions de vannes, mais il ne s'agit pas d'une pièce universelle. Le remplacement dépend de la taille de la tige, de l'interface de montage, du couple nominal, de la conception du réducteur et de la compatibilité avec le fabricant. Un remplacement incorrect peut entraîner une défaillance de fonctionnement, une indication de position imprécise, une détérioration de la tige ou du réducteur.
Qu'est-ce qui fait qu'une vanne papillon à engrenage est difficile à tourner ?
Les causes les plus fréquentes sont un couple élevé, des composants de la boîte de vitesses secs ou corrodés, un gonflement du siège, des débris autour du disque, un mauvais réglage de la butée ou des problèmes d'alignement de la tige et du disque.
Quelle est la fréquence d'inspection du réducteur d'une vanne papillon à engrenages ?
La fréquence des inspections doit être conforme aux instructions d'utilisation et d'entretien du fabricant et à la gravité réelle du service. Les services en extérieur, en milieu humide, corrosifs, à cycle élevé ou à couple élevé nécessitent généralement une inspection plus poussée. Les vérifications courantes portent sur l'état de la lubrification, les fixations, la corrosion, le jeu, l'alignement de l'indicateur de position et l'état de la butée.
Les vannes papillon à engrenage sont-elles adaptées à l'étranglement ?
Ils peuvent être utilisés pour une régulation modérée dans certains services car la boîte de vitesses permet un mouvement plus progressif qu'un levier. Pour une régulation de débit de précision, la conception de la vanne, la plage de fonctionnement, la disposition de l'actionneur et les exigences en matière de régulation doivent être examinées séparément.
Quelles sont les informations à fournir avant de demander un devis ?
Indiquer la taille de la vanne, la pression nominale, le type de raccordement, les matériaux, le fluide, la température, la pression différentielle, la fréquence de fonctionnement, l'environnement de service et toutes les exigences relatives au réducteur, à l'indicateur de position, à la serrure, à la roue à chaîne ou à la fiche technique.
Conclusion
Une vanne papillon à engrenage est choisie lorsqu'une vanne papillon nécessite un fonctionnement manuel plus sûr, plus facile et plus contrôlé qu'un levier direct ne peut fournir. Le réducteur ne modifie pas le principe de base de la vanne papillon : le disque tourne toujours de 90 degrés. Il modifie la façon dont le couple est appliqué à la tige et la progressivité du mouvement de la vanne.
Pour le service approprié, le fonctionnement par engrenage peut réduire l'effort manuel, améliorer le contrôle de la position et faciliter la manipulation des vannes papillon de grande taille. Pour les petites vannes à faible couple, un levier peut s'avérer plus simple et plus économique.
Finale sélection de vannes papillon doit être basée sur la taille du robinet, le couple de fonctionnement, la pression différentielle, la conception du siège, la fréquence de fonctionnement, l'accès à l'installation, l'environnement de service et les spécifications du projet. C'est en adaptant ces facteurs à un projet spécifique que l'examen des applications peut s'avérer utile.
Si vous sélectionnez une vanne papillon à engrenage pour un pipeline industriel, préparez la taille de la vanne, la classe de pression, le type de connexion, les matériaux, le fluide, la température, la pression différentielle et les exigences de l'opérateur avant la demande. NTGD peut examiner ces conditions de service et vous aider à adapter la configuration du corps de vanne et la disposition de l'opérateur à engrenages aux exigences de fonctionnement réelles.
