Les robinets à tournant sphérique haute pression permettent de contrôler les fluides ou les gaz dans les usines. Ces vannes assurent la sécurité et l'efficacité dans les zones à haute pression. Elles sont conçues pour contrôler le débit avec précision, même dans des conditions difficiles. Les industries telles que le pétrole, le gaz, les usines chimiques et les centrales électriques les utilisent pour des tâches difficiles. Leur construction solide et leur travail régulier les rendent très importants pour les tâches importantes.
Principaux enseignements
- Les robinets à tournant sphérique haute pression gèrent les liquides et les gaz dans des conditions difficiles. Ils contribuent à la sécurité et au bon fonctionnement des installations.
- Ces vannes sont fabriquées à partir de métaux robustes tels que l'acier inoxydable et le laiton. Cela leur permet de durer longtemps et de résister à la rouille.
- Ils fonctionnent rapidement. Un petit quart de tour permet d'ouvrir ou de fermer la vanne rapidement. Cela est utile en cas d'urgence.
- Les robinets à tournant sphérique haute pression arrêtent les fuites grâce à des joints étanches et à des tests. C'est important pour la sécurité de l'environnement.
- Pour choisir la bonne vanne, il faut vérifier les limites de pression, les matériaux et la configuration. Cela permet d'assurer un fonctionnement optimal.

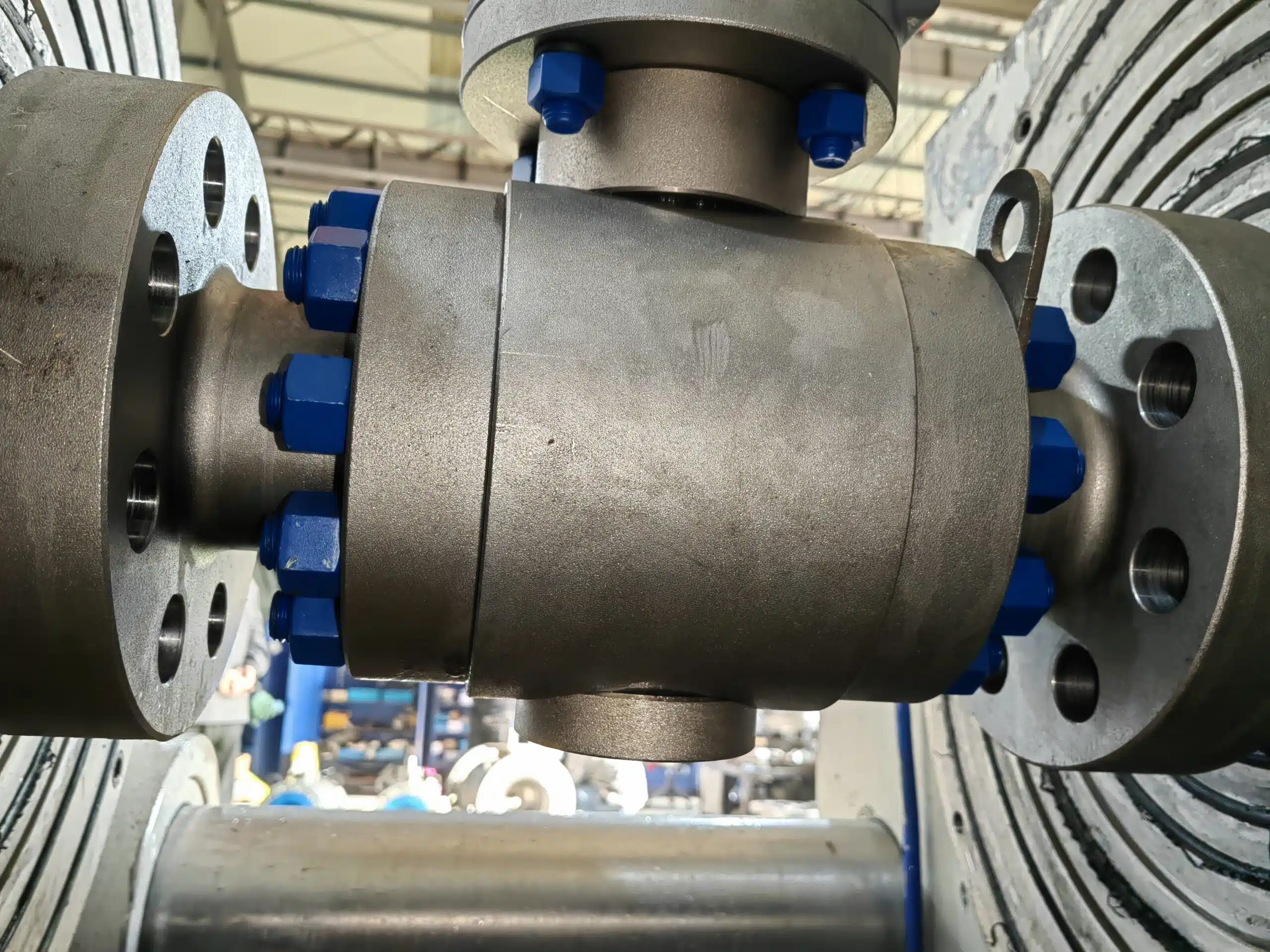

Qu'est-ce qu'un robinet à boisseau sphérique haute pression ?
Définition et objectif
Les robinets à tournant sphérique haute pression sont des outils conçus pour contrôler les liquides ou les gaz dans des systèmes à très haute pression. Ces vannes sont utilisées dans des industries telles que le pétrole, le gaz, les usines chimiques et les centrales électriques, où la sécurité et l'efficacité sont très importantes. Elles peuvent supporter des pressions allant jusqu'à 500 bars (7 250 psi) et des températures allant de -10 à 80 °C (14 à 176 °F). Leur conception permet aux fluides de s'écouler librement sans ralentissement, ce qui les rend parfaits pour les travaux nécessitant un débit régulier. Qu'il s'agisse de démarrer, d'arrêter ou de régler le débit, ces vannes fonctionnent bien dans des conditions difficiles.

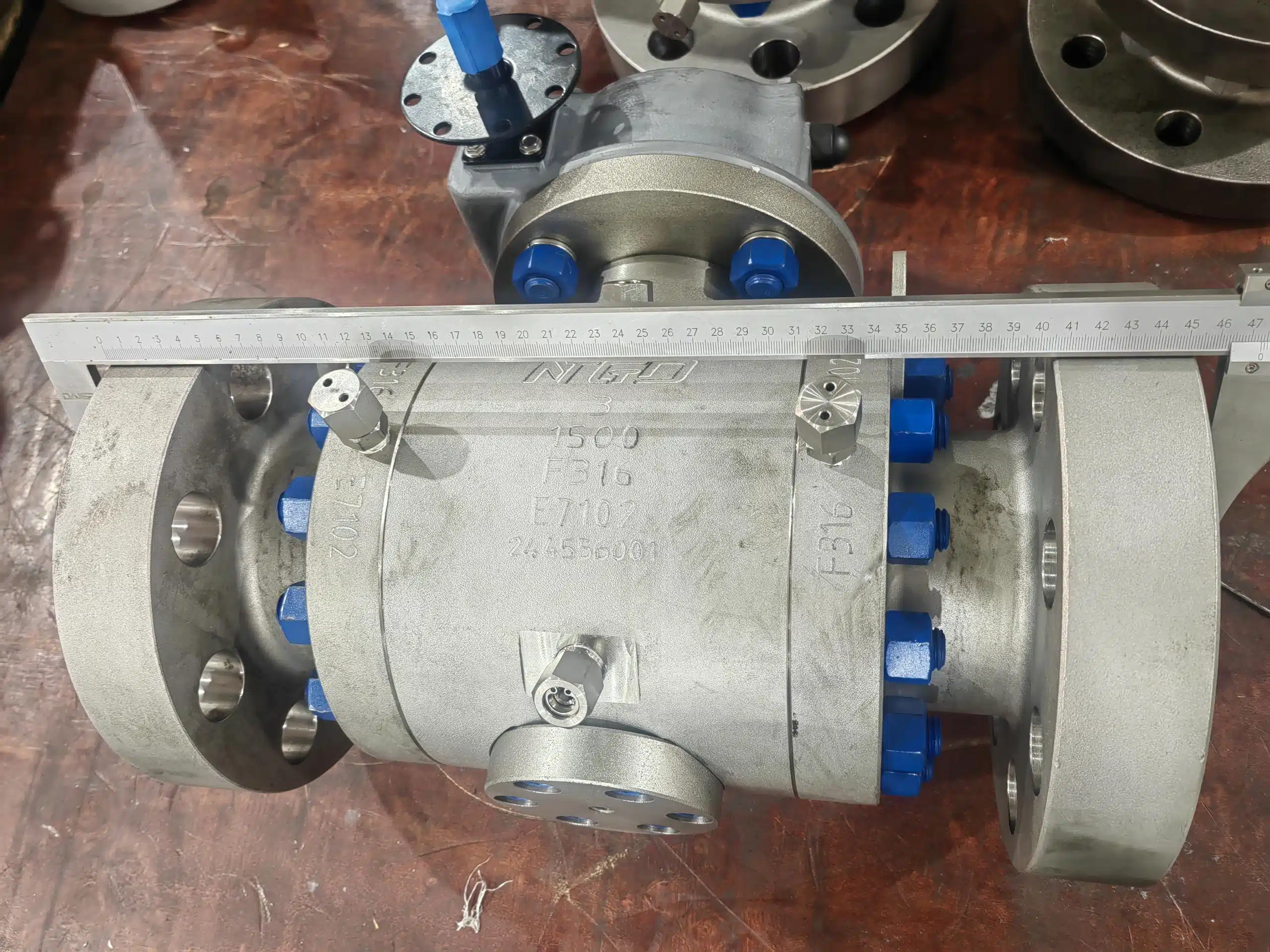

Composants clés
Les robinets à tournant sphérique haute pression comportent des pièces importantes qui les rendent solides et utiles :
- Corps de vanne: La coque extérieure, souvent en acier inoxydable ou en laiton, est solide et résiste à la rouille.
- Boule: Une pièce ronde avec un trou au milieu laisse passer le fluide lorsqu'elle est alignée avec le flux.
- Sièges: Fabriqués à partir de matériaux tels que le PEEK, ils se ferment hermétiquement pour éviter les fuites.
- Tige: Relie la sphère à la poignée ou à l'actionneur, ce qui permet de déplacer la vanne.
- Poignée ou actionneur: Permet d'ouvrir ou de fermer rapidement le robinet, manuellement ou automatiquement.
L'utilisation de matériaux tels que l'acier inoxydable pour les travaux à haute pression ou le laiton pour les fluides non corrosifs permet à ces vannes de répondre à différents besoins.
Comment ils fonctionnent
Les robinets à tournant sphérique haute pression fonctionnent selon un système simple. La rotation de la poignée ou de l'actionneur fait tourner la bille à l'intérieur. Lorsque le trou de la bille est aligné avec le débit, la vanne s'ouvre, laissant passer le fluide. En tournant la bille de 90 degrés, on ferme la vanne, ce qui arrête le débit. Cette rotation rapide rend le contrôle facile et précis.
Il existe différents types de robinets à tournant sphérique, comme les modèles à 2 voies et à 3 voies. Un robinet à 2 voies est simple et permet d'activer ou de désactiver le débit. Un robinet à 3 voies peut mélanger ou modifier le débit entre les voies. Ces caractéristiques rendent les robinets à tournant sphérique haute pression très utiles pour gérer le débit dans de nombreux systèmes.

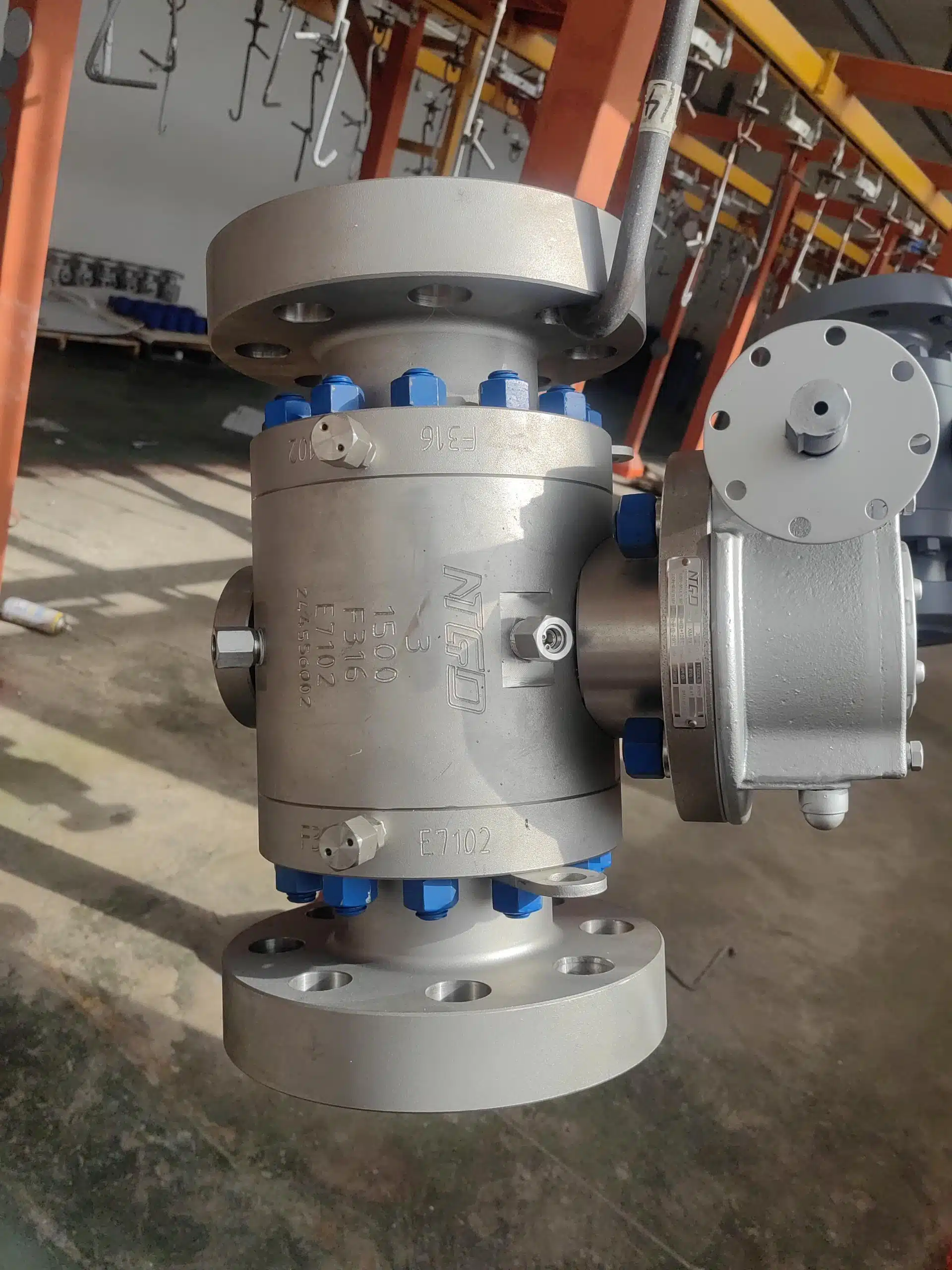

Caractéristiques principales des robinets à tournant sphérique haute pression
Solide et durable
Les robinets à tournant sphérique haute pression sont conçus pour durer longtemps. Des entreprises comme NTGD utilisent des matériaux résistants comme l'acier inoxydable, le laiton et des plastiques spéciaux. L'acier inoxydable ne rouille pas et convient donc parfaitement aux usines chimiques et aux raffineries de pétrole. Le laiton est solide et convient aux fluides qui ne causent pas de rouille.
| Caractéristiques principales | Description | Utilisations |
|---|---|---|
| La force | Fabriqué avec des matériaux résistants comme l'acier ou le laiton. | Idéal pour les endroits difficiles comme les raffineries de pétrole. |
Ces matériaux robustes permettent aux valves de fonctionner pendant des années. Vous n'aurez pas besoin de les remplacer ou de les réparer souvent.
Pas de fuites
L'élimination des fuites est très importante pour les robinets à tournant sphérique à haute pression. Ces robinets subissent de nombreux tests pour répondre aux règles de sécurité. Les tests vérifient la pression, les matériaux et les joints pour s'assurer qu'ils fonctionnent correctement.
- Les tests suivent des règles strictes pour vérifier la sécurité des vannes.
- Les tests permettent de détecter les problèmes et de garantir une utilisation sûre.
- Des outils spéciaux permettent de vérifier l'étanchéité de la valve.
NTGD fabrique des vannes avec des sièges soigneusement conçus, souvent en PEEK. Cela permet de maintenir l'étanchéité de la vanne, même sous haute pression. Ceci est très important pour les oléoducs et les gazoducs, où les fuites peuvent être dangereuses et nocives pour l'environnement.

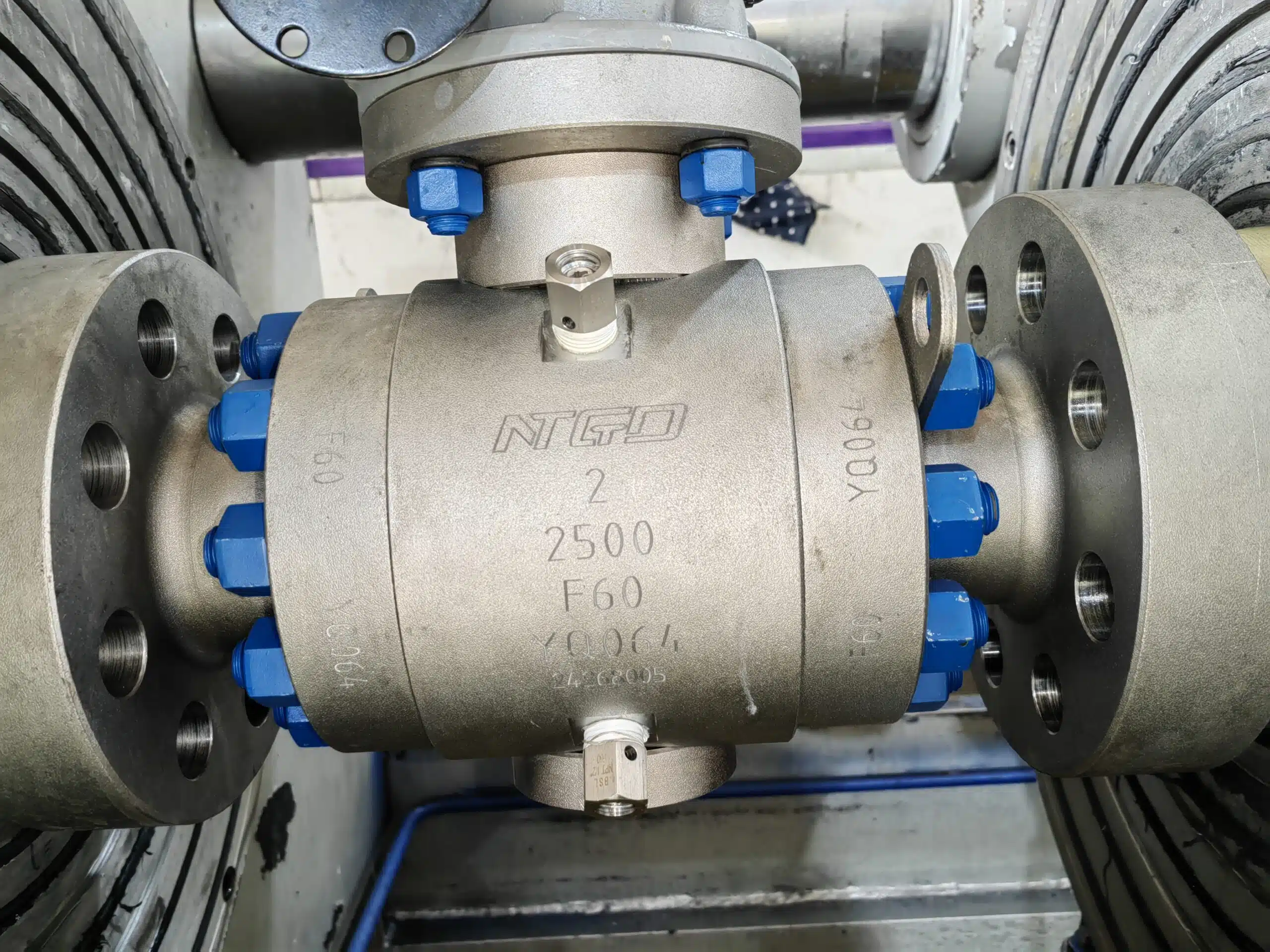

Gestion de la pression et de la chaleur élevées
Les robinets à tournant sphérique haute pression fonctionnent bien dans des conditions extrêmes. Ils peuvent supporter des pressions allant jusqu'à 1 379 bars (20 000 psi) et des températures allant de -10 à 80 °C (14 à 176 °F).
| Spécifications | Valeur |
|---|---|
| Pression maximale | Jusqu'à 20 000 psi |
| Pression en bar | 1 379 bars |
| Matériau du siège | PEEK |
| Conception de la sécurité | Résistant à l'éclatement |
Ces caractéristiques les rendent parfaites pour les systèmes hydrauliques et les usines chimiques. NTGD s'assure que ses vannes répondent à ces normes strictes, de sorte qu'elles fonctionnent bien dans les travaux difficiles.
Rapide et facile à utiliser
Les robinets à tournant sphérique haute pression sont conçus pour fonctionner rapidement et facilement. Leur conception simple vous permet de les utiliser sans trop d'efforts. Il suffit de tourner la poignée d'un quart de tour pour ouvrir ou fermer complètement le robinet. Cette manœuvre nécessite peu de force, ce qui la rend facile à utiliser, même dans les systèmes à haute pression.
Ces vannes sont très utiles lorsqu'une action rapide est nécessaire. Par exemple, en cas d'urgence, elles peuvent empêcher les accidents ou les dommages en se fermant rapidement. Elles contrôlent également le débit instantanément, ce qui les rend parfaites pour les pipelines et les systèmes nécessitant des ajustements précis.
- Principaux avantages en termes d'efficacité:
- S'ouvre ou se ferme d'un simple quart de tour.
- S'éteint ou s'ouvre instantanément.
- Facile à utiliser et ne nécessitant qu'une faible force.
Grâce à leur rapidité et à leur facilité, les robinets à tournant sphérique haute pression contribuent à la sécurité et au bon fonctionnement des systèmes. Leur action rapide garantit des opérations fluides et sûres.
Matériaux flexibles
Les matériaux utilisés dans les robinets à tournant sphérique haute pression leur permettent de s'adapter à de nombreuses tâches. Les matériaux les plus courants sont l'acier inoxydable, l'acier au carbone et l'acier allié. L'acier inoxydable ne rouille pas et dure longtemps, il est donc idéal pour les endroits difficiles comme les usines chimiques. L'acier au carbone est solide et abordable, et convient aux travaux à haute pression. L'acier allié est très résistant et fonctionne bien dans des conditions difficiles.
Les fabricants testent soigneusement ces matériaux pour s'assurer de leur bon fonctionnement. Des tests spéciaux vérifient l'absence de fissures et confirment la résistance de la soupape. Ces tests permettent de s'assurer que les vannes répondent à des règles strictes, même dans des environnements sensibles.
Des matériaux spéciaux tels que l'acier inoxydable 316L et l'Hastelloy offrent davantage d'options. L'acier inoxydable 316L fonctionne bien avec différents liquides, tandis que l'Hastelloy résiste à la rouille et à la chaleur. Ces caractéristiques rendent les robinets à tournant sphérique haute pression fiables dans des conditions difficiles et variées.
Le choix du bon matériau garantit que votre vanne répondra parfaitement à vos besoins. Que ce soit dans les usines chimiques, les centrales électriques ou d'autres industries, le bon choix fait une grande différence.
Applications des robinets à tournant sphérique à haute pression dans les systèmes industriels
Industrie du pétrole et du gaz
Les robinets à tournant sphérique haute pression sont importants dans le secteur du pétrole et du gaz. Ils sont utilisés dans les pipelines, les raffineries et les usines pour contrôler le flux de pétrole et de gaz. Ces vannes sont robustes et fonctionnent bien dans des conditions difficiles. Leur conception permet d'éviter les fuites, d'assurer la sécurité des systèmes et de protéger l'environnement.
Les grandes entreprises ont besoin de vannes de plus de 6 pouces pour gérer des flux importants. Par exemple, les vannes de gaz contrôlent le gaz naturel dans les pipelines. Elles sont étanches et se ferment rapidement pour éviter les accidents. À mesure que les projets énergétiques se développent, le besoin de ces vannes augmente.
| Domaine d'application | Description |
|---|---|
| Opérations à grande échelle | Les grandes vannes gèrent les flux importants dans les oléoducs et les gazoducs. |
| Investissements dans les infrastructures | Les projets dans le domaine de l'énergie et de l'eau augmentent la demande de soupapes à haute pression. |
| Exigences de performance | Construit pour faire face à des conditions difficiles avec des performances solides et fiables. |
Traitement chimique
Les usines chimiques utilisent des robinets à tournant sphérique haute pression pour gérer les fluides délicats. Ces vannes gèrent les produits chimiques agressifs et assurent la sécurité des systèmes. Leur étanchéité empêche les fuites, protégeant ainsi les travailleurs et les équipements. Elles contribuent également au bon fonctionnement des systèmes, ce qui est très important dans ce domaine.
Les industries chimiques ont besoin de vannes qui répondent à des règles de sécurité strictes. Par exemple, elles contrôlent avec précision les fluides dangereux. Leur conception réduit les risques de fuite et respecte les normes industrielles. C'est pourquoi elles constituent un choix de premier ordre pour les usines chimiques du monde entier.
- Avantages dans les usines chimiques :
- Manipule les produits chimiques agressifs en toute sécurité.
- Prévient les fuites et sécurise les systèmes.
- Répond à des règles de sécurité strictes pour les processus chimiques.
Systèmes d'eau et d'assainissement
Les robinets à tournant sphérique haute pression sont également essentiels dans les systèmes d'eau. Ils sont utilisés dans les réseaux d'eau de ville, les stations d'épuration et les installations industrielles. Ces robinets à boisseau sphérique contrôler le débit d'eau pour une distribution et un nettoyage en douceur.
Les industries moyennes utilisent des vannes de 1 à 6 pouces pour de nombreuses tâches. Ces vannes fonctionnent bien dans le traitement de l'eau et les centrales électriques. Les grands systèmes ont besoin de vannes de plus de 6 pouces pour gérer des débits d'eau importants, comme dans les réseaux urbains.
| Secteur d'application | Gamme de tailles de vannes | Aperçu des principaux éléments |
|---|---|---|
| Industries de taille moyenne | 1 à 6 pouces | Utile pour le traitement de l'eau, les usines chimiques et les centrales électriques. |
| Opérations à grande échelle | Plus de 6 pouces | Nécessaire pour les réseaux d'eau de ville et les canalisations à fort débit. |
| Marchés émergents | N/A | La croissance des villes et des industries en Asie, en Amérique latine et en Afrique stimule la demande. |
Ces vannes permettent aux systèmes de distribution d'eau de rester fiables et efficaces, en particulier dans les zones à croissance rapide.
Systèmes CVC
Les robinets à tournant sphérique haute pression sont très importants dans les systèmes CVC. CVC signifie chauffage, ventilation et climatisation. Ces systèmes ont besoin d'un contrôle précis de la circulation des fluides pour fonctionner correctement. L'utilisation de ces vannes permet au système de fonctionner en douceur et d'économiser de l'énergie.
L'un des principaux avantages est l'économie d'énergie. Ces vannes réduisent les pertes de charge et contrôlent mieux le débit du fluide. Cela permet de réduire le gaspillage d'énergie. Les nouvelles technologies telles que les vannes de contrôle indépendantes de la pression (PICV) les rendent encore plus efficaces. Les PICV permettent un contrôle précis du débit et des changements de température automatiques. Elles permettent de maintenir le système au bon niveau de réglage sans gaspiller d'énergie.
Les robinets à tournant sphérique haute pression aident également les systèmes CVC à respecter des règles strictes en matière d'énergie. Le respect de ces règles garantit une utilisation légale et soutient les pratiques respectueuses de l'environnement. Le tableau ci-dessous présente les principales caractéristiques et avantages de ces vannes dans les systèmes CVC :
| Caractéristiques principales | Avantages |
|---|---|
| Économie d'énergie | Améliore l'efficacité du système en réduisant les pertes de charge. |
| Technologie avancée | Permet un contrôle précis du débit et de la température. |
| Respect des règles | Répond aux normes énergétiques strictes et aux codes de la construction. |
L'ajout de robinets à boisseau sphérique haute pression à votre système de chauffage, de ventilation et de climatisation améliore les performances. Ils permettent d'économiser de l'énergie et de respecter des règles importantes.
Production d'électricité
Dans les centrales électriques, les robinets à tournant sphérique haute pression sont très utiles. Ils sont utilisés dans des systèmes tels que l'eau d'alimentation des chaudières, les conduites de vapeur et les systèmes de refroidissement. Ces vannes sont robustes et supportent des pressions élevées, ce qui les rend parfaites pour les tâches difficiles dans les centrales électriques.
L'industrie de l'énergie s'oriente vers des sources plus propres, ce qui nécessite de meilleures vannes. Les centrales électriques modernes ont besoin de vannes fiables et capables de relever de nouveaux défis. Les robinets à tournant sphérique haute pression répondent à ces besoins grâce à un contrôle précis et à l'absence de fuites, même sous haute pression.
Ces vannes permettent également d'améliorer le fonctionnement des systèmes électriques. Par exemple, elles contrôlent le débit de la vapeur et de l'eau de refroidissement. Cela permet aux turbines et aux autres machines de fonctionner au mieux. Un meilleur contrôle signifie que l'on gaspille moins d'énergie, ce qui contribue à la réalisation des objectifs en matière d'énergie propre.
Le choix de robinets à tournant sphérique haute pression pour les centrales électriques améliore la fiabilité et l'efficacité. Ils contribuent également à la mise en œuvre de solutions énergétiques plus propres et plus écologiques.

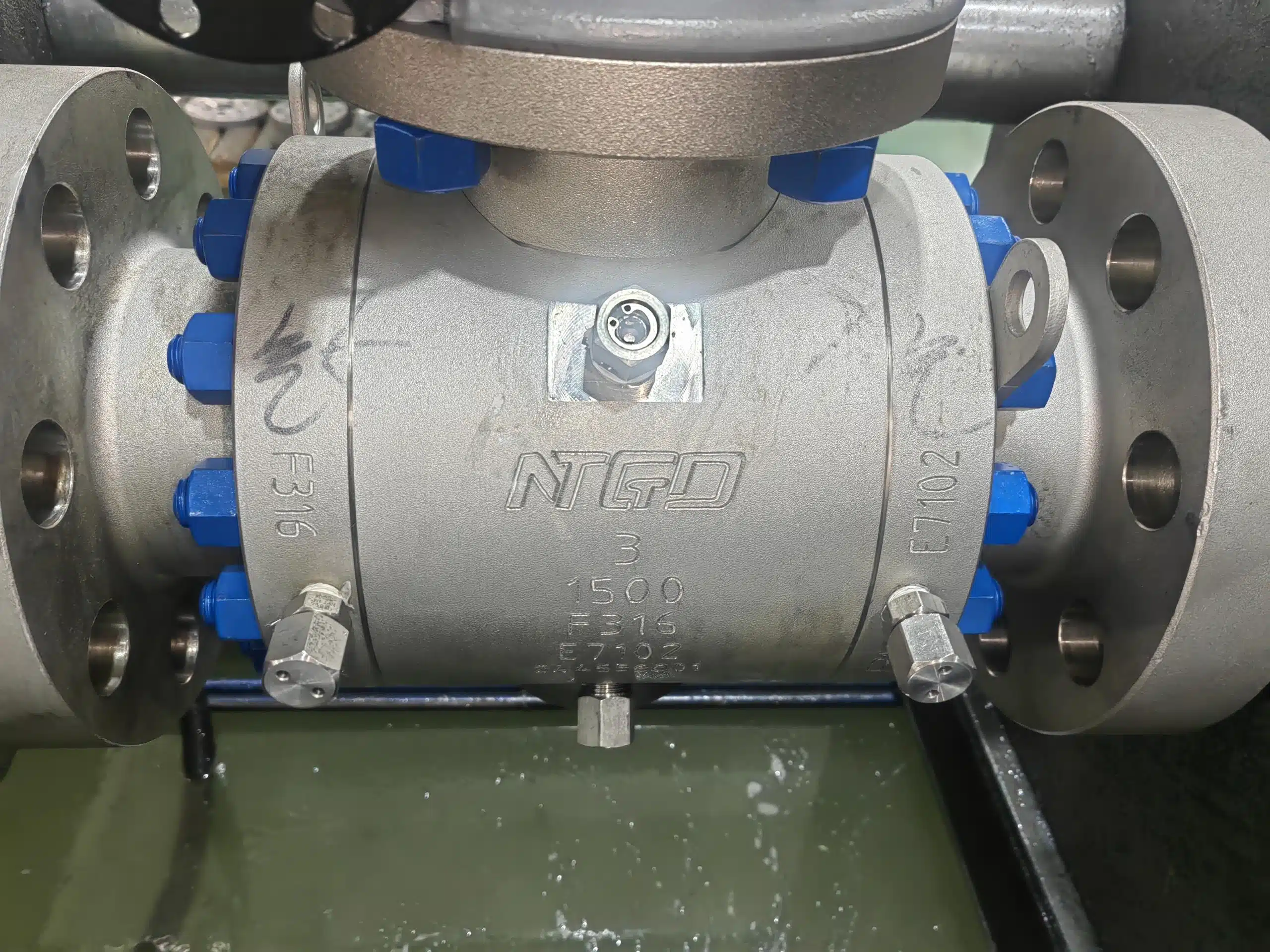

Sélection du bon robinet à boisseau sphérique haute pression
Pression et température nominales
Lors du choix d'un robinet à boisseau sphérique haute pressionVérifiez ses limites de pression et de température. Ces limites indiquent si la soupape peut répondre aux besoins de votre système en toute sécurité. Les vannes sont regroupées en fonction de la pression et de la chaleur qu'elles peuvent supporter.
| Classe de pression | Pression maximale (psi) | Température (°F) |
|---|---|---|
| Classe 150 | Jusqu'à 285 | 100 |
| Classe 600 | Jusqu'à 1 480 | 100 |
| PN 16 | Jusqu'à 232 | 100 |
La classe de pression de la soupape doit toujours correspondre à la pression la plus élevée de votre système. Pour les systèmes à haut débit, il est préférable d'utiliser des vannes à passage intégral. Elles réduisent les pertes de charge, ce qui permet à votre système de fonctionner en douceur et d'éviter les dommages.
Compatibilité des matériaux et de l'environnement
Le matériau de la vanne est très important pour son fonctionnement. Choisissez des matériaux capables de supporter le fluide et l'environnement. Par exemple :
- Résistance à la corrosion: L'acier inoxydable ou Hastelloy ne rouille pas et convient donc aux endroits difficiles.
- Compatibilité chimique: Assurez-vous que le matériau de la vanne ne réagit pas avec le fluide, en particulier dans les usines chimiques.
- Résistance à la température et à la pression: Les matériaux comme le PEEK assurent l'étanchéité des joints, même dans des conditions difficiles.
Le choix du bon matériau permet à la soupape de durer plus longtemps et de mieux fonctionner dans des environnements difficiles.
Types de connexion et installation
L'installation correcte du robinet en garantit le bon fonctionnement. Les robinets à tournant sphérique haute pression ont différents types de raccords, tels que des orifices filetés ou des raccords à compression. En voici un exemple :
- Les orifices filetés BSPP vont de G 1/8 pouce à G 2 pouce.
- Les raccords à bague coupante vont de 6 à 30 mm, en fonction de la classe de charge.
Suivez les étapes suivantes pour l'installer en toute sécurité :
- Nettoyer le tuyau avec du papier de verre.
- Glisser l'écrou et la bague sur le tuyau.
- Introduire le tuyau dans la vanne et serrer l'écrou.
- Testez le robinet en l'ouvrant et en le fermant pour vérifier l'absence de fuites.
Maintenez la valve en bon état en la nettoyant et en vérifiant régulièrement son état d'usure.
Robinets à tournant sphérique haute pression et autres types de robinets
Comparaison avec les robinets-vannes
Les robinets à tournant sphérique haute pression et les robinets-vannes fonctionnent différemment. Les robinets-vannes utilisent une porte coulissante pour contrôler le débit. Les robinets à bille utilisent une bille rotative percée d'un trou pour le débit. Les robinets à bille sont plus rapides et plus faciles à utiliser. Un simple quart de tour suffit pour les ouvrir ou les fermer rapidement. Les robinets-vannes nécessitent plusieurs tours, ce qui prend plus de temps.
Les robinets à tournant sphérique sont plus étanches que les robinets-vannes. Ils sont donc plus sûrs pour les systèmes à haute pression. Les robinets-vannes fonctionnent bien dans les installations à basse pression, mais peuvent fuir sous haute pression. Si vous avez besoin d'une action rapide et de sécurité, les robinets à boisseau sphérique sont le meilleur choix.
Comparaison avec les robinets à soupape
Les robinets à soupape et les robinets à tournant sphérique présentent également des différences importantes. Les robinets à soupape utilisent un disque et un siège pour contrôler le débit. Cette conception permet un contrôle précis mais entraîne une plus grande résistance. Les robinets à tournant sphérique ont une trajectoire d'écoulement régulière, ce qui réduit les pertes de charge. Les robinets à tournant sphérique conviennent donc mieux aux systèmes à débit constant.
Les robinets à tournant sphérique sont plus faciles à entretenir que les robinets à soupape. Les robinets à soupape comportent davantage de pièces, ce qui rend les réparations plus difficiles. Les robinets à tournant sphérique ont une conception plus simple, ce qui facilite leur nettoyage et leur réparation. Les robinets à boisseau sphérique constituent une meilleure option pour l'efficacité et la facilité d'entretien.
Des avantages uniques
Les robinets à tournant sphérique haute pression présentent des caractéristiques particulières qui les distinguent. Ils supportent des pressions et des chaleurs extrêmes, ce qui les rend utiles dans les industries difficiles. Par exemple, les robinets à tournant sphérique à tourillon empêchent les fuites et fonctionnent bien dans les systèmes pétroliers et gaziers. Dans le traitement de l'eau, les robinets AWWA de Farpro Valve résistent à la rouille et durent longtemps.
Les robinets à tournant sphérique sont également très adaptables. Des sociétés telles que Gemco Valve et ATEC Valve fabriquent des modèles spéciaux pour les tâches difficiles. Il s'agit notamment de manipuler des poudres chaudes et abrasives. Ces qualités font des robinets à tournant sphérique haute pression des appareils fiables pour les environnements difficiles.
| Domaine d'application | Preuves |
|---|---|
| Industrie du pétrole et du gaz | Les robinets à tournant sphérique sont préférés pour leur capacité à supporter des pressions élevées et à prévenir les fuites. |
| Station d'épuration des eaux | Les vannes standard AWWA de Farpro Valve ont démontré une excellente résistance à la corrosion et des capacités de haute pression. |
| Institut de technologie du gaz | Gemco Valve et ATEC Valve ont créé des vannes spécialisées pour les poudres abrasives à température extrême, démontrant ainsi leur adaptabilité dans des conditions exigeantes. |
Les robinets à tournant sphérique haute pression sont importants dans de nombreuses industries. Ils sont solides et précis, et fonctionnent bien sous haute pression. Ces vannes sont utilisées dans des installations de taille moyenne, comme les usines chimiques et les systèmes d'adduction d'eau. Ils sont également utilisés dans les grands projets tels que les oléoducs et les réseaux d'eau de ville.
| Taille de la vanne | Où ils sont utilisés | Pourquoi ils sont nécessaires |
|---|---|---|
| 1 à 6 pouces | Emplois moyens tels que les usines et le traitement de l'eau | Utile dans de nombreuses industries pour différentes tâches |
| Plus de 6 pouces | Les grands travaux tels que les pipelines et les réseaux d'eau urbains | Nécessaire pour les grands projets et une utilisation durable |
| N/A | Des tailles spéciales pour des besoins uniques | De nouvelles technologies et de meilleures conceptions les rendent utiles |
Le choix de la bonne vanne permet d'assurer la sécurité et le bon fonctionnement des systèmes. Ces vannes sont indispensables pour les travaux difficiles.
