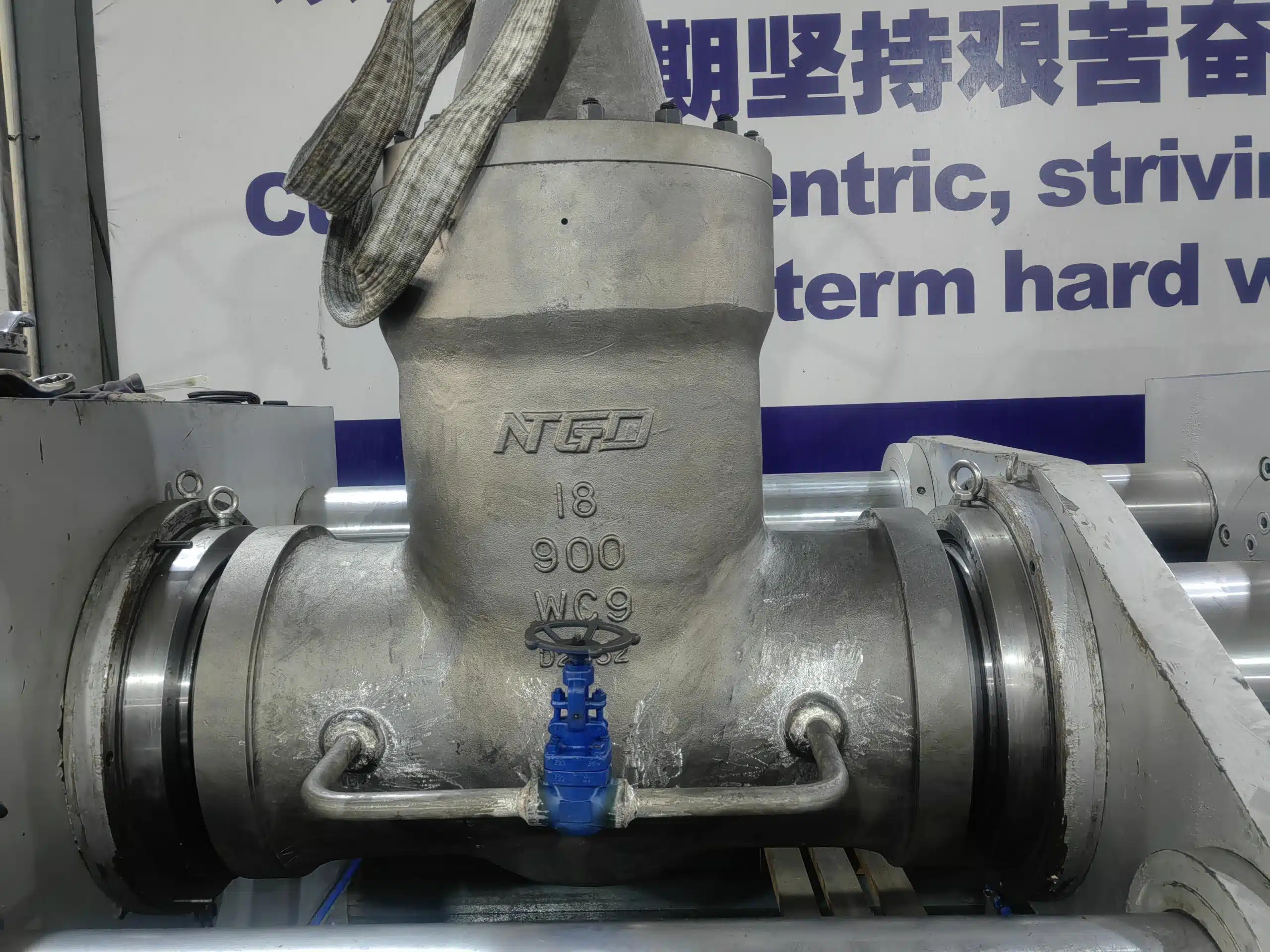

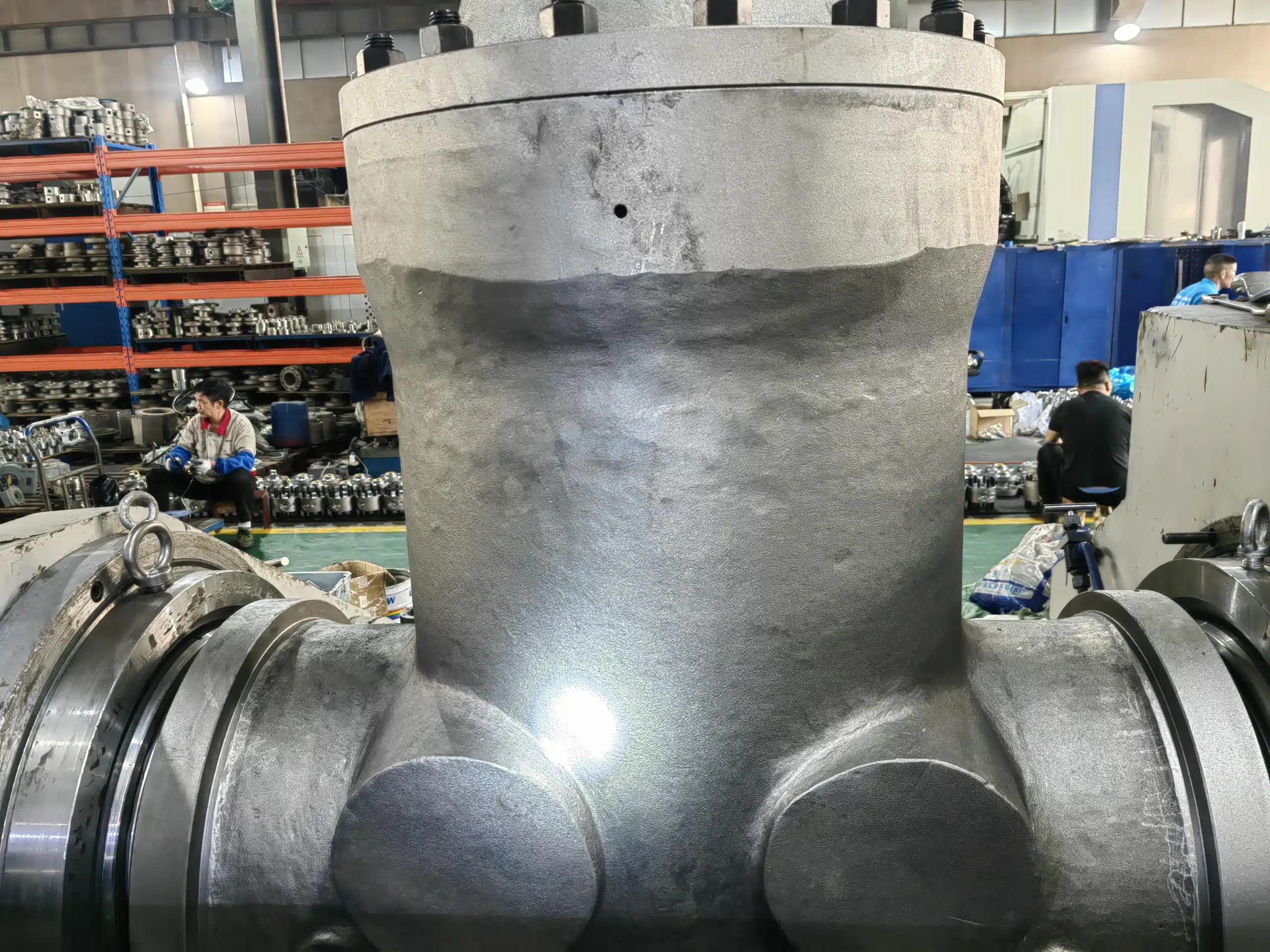

Figure : Robinet-vanne haute pression à passage direct

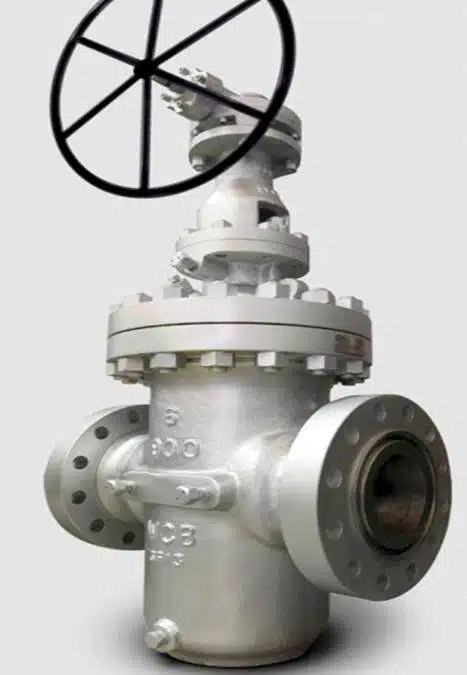

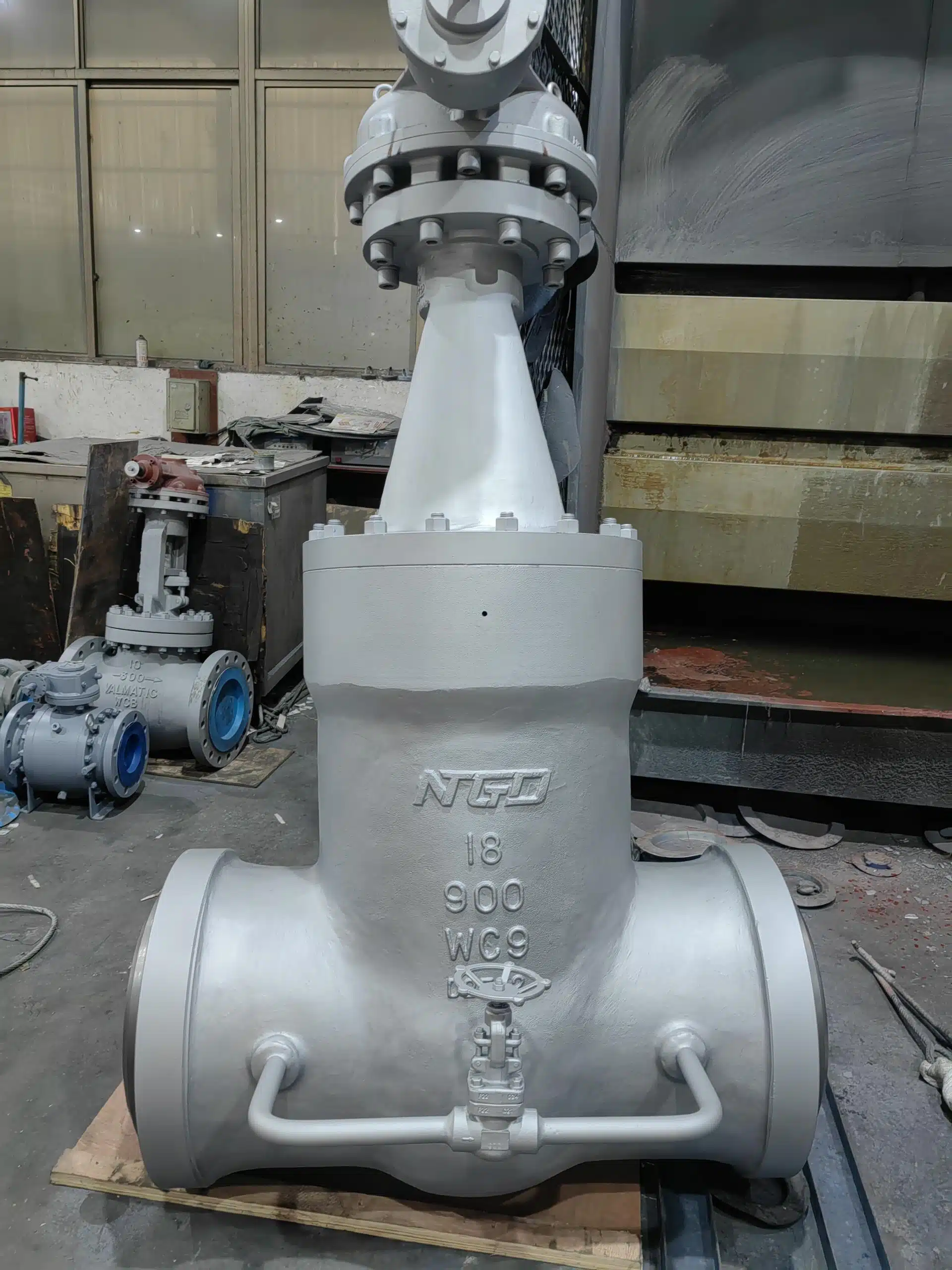

Figure : Vanne à coin haute pression.

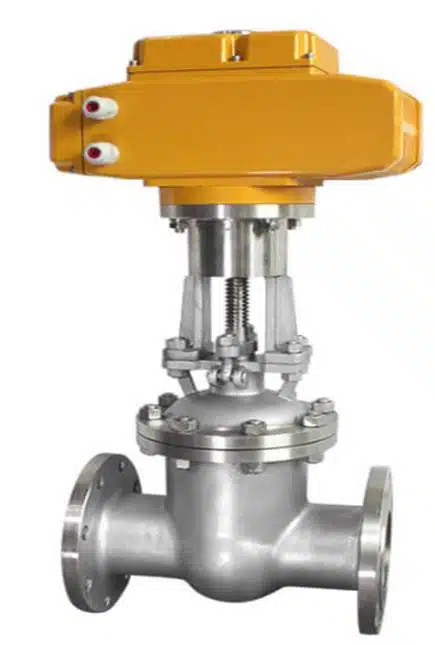

Figure : Robinet-vanne haute pression à commande électrique.
A Robinet-vanne à haute pression est un composant essentiel conçu pour réguler le débit de liquides ou de gaz dans des systèmes fonctionnant sous une pression extrêmement élevée. Sa fonction première est d'arrêter ou de contrôler le flux avec précision, garantissant ainsi la sécurité et l'efficacité, même dans des environnements exigeants. Ces vannes jouent un rôle essentiel dans les industries qui utilisent des systèmes à haute pression.
- Industrie du pétrole et du gaz: Les robinets-vannes à haute pression sont essentiels pour gérer le flux de pétrole, de gaz et d'autres matériaux, en maintenant des opérations sûres même dans des conditions difficiles.
- Production d'électricité: Ces vannes permettent de contrôler le débit de vapeur et d'eau, assurant ainsi une production d'électricité ininterrompue.
- Gestion de l'eau et des eaux usées: Les robinets-vannes à haute pression sont utilisés pour réguler efficacement le débit d'eau dans les systèmes de filtration et de traitement.
- Traitement chimique: Ils constituent un moyen sûr et efficace de manipuler les produits chimiques, améliorant ainsi la productivité et la sécurité des processus industriels.
Les robinets-vannes à haute pression sont indispensables pour garantir la sécurité et la fiabilité des systèmes dans ces secteurs.
Principaux enseignements
- Les robinets-vannes à haute pression gèrent les flux de liquides et de gaz dans des conditions difficiles.
- Les types de robinets-vannes parallèles et à coin sont utilisés pour des tâches spécifiques.
- Pour choisir la bonne vanne, il faut vérifier le matériau, la taille et les besoins en pression.
- Le nettoyage et la vérification des soupapes permettent souvent de prolonger leur durée de vie et d'améliorer leur fonctionnement.
- La connaissance des règles et des options personnalisées permet de s'assurer que le robinet est adapté à son usage.
Types de robinets-vannes à haute pression
Vannes à guillotine parallèles
Caractéristiques et avantages
Les robinets-vannes parallèles sont dotés de deux vannes plates qui coulissent. Ces vannes permettent de contrôler le débit avec précision. Elles fonctionnent bien dans les systèmes à haute pression parce qu'elles sont étanches. Les modèles les plus récents utilisent des matériaux solides qui résistent à la rouille et durent plus longtemps.
- Fonctionne bien dans les systèmes à haute pression.
- Permettent un contrôle précis des liquides ou des gaz.
- Réduire les dommages, de sorte que moins de réparations sont nécessaires.
Les robinets-vannes parallèles sont robustes et fiables pour les travaux difficiles nécessitant un bon contrôle du débit.
Applications courantes
L'industrie pétrolière et gazière utilise beaucoup les robinets-vannes parallèles. Elles permettent d'acheminer le pétrole et le gaz en toute sécurité dans les conduites. L'amélioration des pipelines et de la conception des vannes les rend populaires dans ce domaine. D'autres industries, comme les centrales électriques et les usines chimiques, font également confiance à ces vannes pour leur solidité et leur fiabilité.
Vannes à guillotine à coin
Caractéristiques et avantages
Les robinets-vannes à coin ont un opercule en forme de coin. Cette forme assure une étanchéité parfaite et empêche les fuites. Ils sont parfaits pour les travaux à haute pression et durent longtemps.
- Sceller hermétiquement pour éviter les fuites.
- Fonctionne bien dans les endroits chauds et à haute pression.
- Ils ne nécessitent que peu de réparations car ils sont construits de manière solide.
Applications courantes
Les robinets-vannes à coin sont utilisés dans les systèmes d'alimentation en eau pour contrôler le débit. Elles assurent le bon fonctionnement des installations. Les industries du pétrole, du gaz et de l'électricité les utilisent également pour des tâches difficiles.
Robinets-vannes à tige montante et à tige non montante
Principales différences
Les robinets-vannes à tige montante et à tige non montante sont de conception différente. Le tableau ci-dessous présente leurs principales différences :
| Métrique | Robinets-vannes à tige montante | Robinets-vannes à tige non montante |
|---|---|---|
| Fonctionnalité Start-Stop | Très bien, le disque est complètement écarté de la trajectoire du flux. | D'accord, le disque peut bloquer le flux en partie |
| Chute de pression | Très faible en cas d'ouverture | Plus élevé en raison d'un blocage partiel |
| Exigences en matière d'espace | Manque de hauteur | Moins de hauteur |
| Facilité d'entretien | Plus facile car la tige est visible | Plus difficile car la tige est cachée |
| Risque de fuite | Risque réduit grâce à une meilleure conception | Plus élevé s'il n'est pas soigné |
| Coût | Coûts plus élevés en raison de la complexité de la conception | Coûte moins cher parce qu'il est plus simple |
Avantages et limites
Les vannes à tige montante sont faciles à contrôler et à réparer. Elles conviennent aux endroits où une surveillance est nécessaire. Mais elles nécessitent plus d'espace pour être installées. Les soupapes à tige non montante permettent de gagner de la place et coûtent moins cher. Cependant, elles peuvent nécessiter plus d'attention pour éviter les fuites.
Robinets-vannes spécialisés à haute pression
Robinets-vannes cryogéniques
Les robinets-vannes cryogéniques fonctionnent dans des conditions très froides, inférieures à -150°F (-101°C). Ils contrôlent les gaz liquéfiés tels que le GNL et l'azote liquide. Leur conception spéciale empêche les matériaux de se rétracter à des températures de congélation. Ces vannes sont dotées de longs capuchons qui protègent la tige et la garniture du froid.
Les robinets-vannes cryogéniques sont utilisés dans de nombreuses industries :
- Énergie et électricité: Important pour le stockage et le traitement du GNL.
- Traitement chimique: Manipule en toute sécurité les gaz liquéfiés dans des environnements froids.
- Alimentation et boissons: Permet de congeler les aliments pour les garder frais.
- Soins de santé: Conserve les échantillons biologiques à très basse température.
- Pétrochimie: Utilisé dans la fabrication de l'éthylène et d'autres procédés à froid.
| Domaine d'application | Aperçu des principaux éléments |
|---|---|
| Industrie de l'énergie et de l'électricité | L'utilisation croissante du stockage et du traitement du GNL. |
| Industrie chimique | Nécessaire pour manipuler en toute sécurité les gaz liquéfiés froids. |
| Industrie alimentaire et des boissons | Utilisé pour congeler les aliments afin de les garder frais plus longtemps. |
| Soins de santé | Stocke et déplace des échantillons biologiques dans des conditions ultra-froides. |
| Industrie pétrochimique | Contrôle le flux pendant la production d'éthylène dans les procédés à froid. |
| Aperçus régionaux | Forte demande en Amérique, en Europe et en Asie-Pacifique en raison de la croissance de l'industrie et des projets GNL. |
Robinets-vannes à haute température
Les robinets-vannes haute température supportent des températures supérieures à 538°C (1000°F). Ils sont fabriqués à partir de matériaux solides tels que l'acier inoxydable ou l'Inconel. Ces matériaux empêchent les vannes de se dilater ou de se briser sous l'effet de la chaleur. Leur conception robuste leur permet de bien fonctionner dans les endroits chauds et à haute pression.
Les industries dépendent de ces vannes pour les travaux difficiles :
- Production d'électricité: Gère la vapeur dans les turbines et les chaudières.
- Traitement chimique: Contrôle en toute sécurité les réactions à haute température.
- Pétrole et gaz: Manipule des fluides très chauds lors du raffinage.
Ces vannes suivent des règles de sécurité strictes pour éviter les défaillances. Les normes garantissent leur bon fonctionnement dans les systèmes critiques. Les robinets-vannes haute température sont essentiels à la sécurité et à l'efficacité dans des conditions de chaleur extrême.
Les robinets-vannes spéciaux à haute pression, tels que les robinets-vannes cryogéniques ou les robinets-vannes à haute température, sont conçus pour des tâches difficiles dans des industries spécifiques. Leur conception intelligente leur permet d'être performants dans des conditions difficiles.
Principe de fonctionnement des robinets-vannes à haute pression
Comment ils fonctionnent
Mouvement des vannes et contrôle du débit
Les robinets-vannes à haute pression fonctionnent en déplaçant une vanne ou un coin. La rotation de la poignée permet de lever ou d'abaisser l'opercule. Lorsqu'il est ouvert, l'opercule s'écarte complètement du passage. Cela permet aux fluides ou aux gaz de circuler librement. Lorsqu'elle est fermée, la vanne bloque complètement le flux. Cette conception simple permet de contrôler le débit avec précision.
Importance de la pression dans le fonctionnement
La pression est très importante pour le bon fonctionnement de ces vannes. Elles sont construites pour supporter des pressions très élevées sans défaillance. Des pièces solides, telles que l'opercule et les sièges, résistent à la force des fluides à haute pression. Cela permet à la vanne de fonctionner de manière fiable dans des conditions difficiles.
Système d'étanchéité
Arrêter les fuites
L'arrêt des fuites est très important dans les systèmes à haute pression. Les robinets-vannes à expansion utilisent une conception spéciale pour assurer l'étanchéité. L'opercule se dilate lorsqu'il se déplace, créant ainsi un joint solide. Des matériaux tels que le caoutchouc et les alliages métalliques améliorent encore l'étanchéité. Ces matériaux sont solides et flexibles, ce qui les rend utiles dans de nombreuses industries.
Matériaux d'étanchéité
Les matériaux utilisés pour l'étanchéité ont une incidence sur le fonctionnement de la soupape. Le caoutchouc est souple, tandis que les alliages métalliques sont solides et durables. Ces matériaux sont choisis avec soin pour les travaux à haute pression.
| Cause de la fuite | Pourcentage d'incidents |
|---|---|
| Défauts de coulée de la coquille | 37% |
Un bon système d'étanchéité réduit les fuites, ce qui permet aux systèmes de rester sûrs et efficaces.
Performance du contrôle du débit
Conception à alésage complet ou à alésage réduit
Les vannes à passage intégral permettent aux fluides de s'écouler facilement avec peu de résistance. Elles sont idéales pour les travaux nécessitant des débits élevés. Les vannes à passage réduit ralentissent le débit et provoquent davantage de pertes de charge. Les modèles à passage intégral maintiennent la pression stable, ce qui améliore le fonctionnement des systèmes.
Effet sur la perte de charge et le débit
La conception de la soupape modifie la chute de pression et le débit. Les soupapes à passage intégral permettent un débit plus important et une chute de pression moindre. Les vannes à passage réduit limitent le débit et augmentent la perte de charge. Les vannes à passage intégral conviennent mieux aux besoins de débit élevé.
| Fonctionnalité | Robinets-vannes haute pression à passage intégral | Robinets-vannes haute pression à passage réduit |
|---|---|---|
| Chute de pression | Faible, maintien de la pression du système | Élevé, ajoute de la résistance |
| Capacité de débit | Haut, permet la libre circulation | Faible, limite le débit |
| Adéquation de l'application | La meilleure solution pour les besoins à haut débit | Pas idéal pour les débits élevés |
Le choix de la bonne conception de la vanne améliore les performances du système et permet d'économiser de l'énergie.
Facteurs à prendre en compte lors du choix d'un robinet-vanne à haute pression
Choix des matériaux
Matériaux courants et leurs caractéristiques
Le choix du bon matériau permet de prolonger la durée de vie de la soupape. Des matériaux tels que la fonte, l'acier inoxydable et les alliages spéciaux sont souvent utilisés. Chacun d'entre eux possède ses propres atouts :
| Matériau | Caractéristiques de la force | Utilisations |
|---|---|---|
| Fonte | Solide et résistant à la rouille | Systèmes de pétrole, de gaz et d'eau |
| Acier inoxydable | Très solide et résistant à la corrosion | Industries chimiques |
| Alliages exotiques | Fonctionne bien dans des conditions extrêmes | Tâches industrielles spéciales |
Ces matériaux supportent la chaleur, la pression et les environnements difficiles, ce qui les rend parfaits pour les tâches ardues.
Faire correspondre les matériaux et les fluides
Il est important de faire correspondre les matériaux aux fluides qu'ils vont manipuler. Des éléments tels que la composition du matériau, la pression et la température sont importants. Par exemple :
- L'acier inoxydable ne rouille pas avec les produits chimiques.
- La fonte est adaptée à l'eau et à l'huile.
- Les alliages exotiques fonctionnent dans des conditions très chaudes ou très froides.
Vérifiez toujours les règles telles que l'API et la NACE pour vous assurer que le matériau convient à votre système.
Taille des soupapes et résistance à la pression
Choisir la bonne taille
La taille de la soupape influe sur son fonctionnement. Les soupapes plus grandes laissent passer plus de débit, ce qui empêche l'accumulation de pression et l'usure. Les soupapes plus petites peuvent supporter des pressions plus élevées parce qu'elles sont plus résistantes.
| Facteur | Détails |
|---|---|
| Débit | Des soupapes plus grandes gèrent un débit plus important, ce qui évite l'accumulation de pression et l'usure. |
| Limites de vitesse | Un débit plus rapide nécessite des vannes plus grandes pour éviter les dommages et le bruit. |
| Conception des tuyaux | La taille du robinet doit correspondre à celle du tuyau pour assurer un débit régulier. |
Le choix de la bonne taille permet d'assurer le bon fonctionnement du système et de prolonger la durée de vie de la vanne.
Pourquoi les pressions nominales sont-elles importantes ?
La pression nominale indique la pression qu'une soupape peut supporter en toute sécurité. Les systèmes à haute pression ont besoin de vannes ayant des caractéristiques élevées pour éviter les problèmes. Par exemple, les vannes à tige montante fonctionnent souvent mieux sous haute pression. Choisissez toujours une soupape dont la pression nominale est supérieure à la pression maximale de votre système.
Fonctionnement de la valve
Fonctionnement manuel ou automatique
Les vannes manuelles et automatiques sont utilisées pour des raisons différentes. Les vannes manuelles sont simples et bon marché, mais moins précises. Les vannes automatiques, comme les vannes électriques ou pneumatiques, permettent un meilleur contrôle et un gain de temps.
| Type de vanne | Bons points | Mauvais points |
|---|---|---|
| Vannes manuelles | Facile à utiliser, solide, peu coûteux. | Moins de contrôle, pas bon pour les gros travaux. |
| Vannes électriques | Très précis, facile à automatiser. | Coûteux, nécessite une alimentation électrique pour fonctionner. |
| Vannes pneumatiques | Durable, rapide à réagir. | Besoin d'air, peut être bruyant. |
Avantages et inconvénients de chaque type
Les vannes manuelles conviennent pour les travaux simples avec peu de changements. Les vannes automatiques sont plus adaptées aux systèmes à haute pression nécessitant un contrôle précis. Mais elles coûtent plus cher et nécessitent une alimentation électrique. Réfléchissez à votre système et à votre budget avant de faire votre choix.
Le choix du bon type de vanne permet d'améliorer les performances et de réduire les coûts de réparation.
Exigences spécifiques à l'industrie
Normes et certifications
Lors du choix d'un robinet-vanne haute pressionIl doit être conforme aux règles de l'industrie. Ces règles garantissent la sécurité, la solidité et le bon fonctionnement de la soupape. Le fait de suivre les certifications signifie que la soupape a passé des tests et des contrôles stricts.
Il faut veiller à ce que ces normes importantes soient respectées :
- Normes API:
- API 600 : pour les robinets-vannes en acier utilisés dans de nombreuses industries.
- API 602 : pour les petits robinets-vannes en acier dans les systèmes à haute pression.
- Normes ASME:
- ASME B16.34 : liste les règles relatives aux matériaux, à la conception et aux essais des vannes.
Les soupapes qui répondent à ces règles sont sûres pour une utilisation à haute pression. Vérifiez toujours les certifications avant d'acheter.
Options de personnalisation
Les différentes industries ont besoin de vannes conçues pour leurs tâches spécifiques. La personnalisation d'une vanne lui permet de fonctionner parfaitement dans votre système.
Voici quelques exemples de personnalisation :
- Sélection des matériaux: Choisissez des matériaux comme l'acier inoxydable ou la fonte en fonction du fluide.
- Taille et pression nominale de la vanne: Ajustez la taille et la pression en fonction de votre système.
- Revêtements spéciaux: Ajouter des revêtements pour stopper la rouille ou supporter les fortes chaleurs.
- Mécanismes d'actionnement: Choisissez des commandes manuelles, électriques ou pneumatiques en fonction de vos besoins.
La personnalisation permet de s'assurer que la vanne fonctionne bien dans le cadre de votre travail. Discutez avec le fabricant pour trouver les meilleures options pour votre système.
Conseils de maintenance pour les robinets-vannes à haute pression
Entretien courant
Nettoyage et lubrification
Nettoyez et lubrifiez souvent les soupapes pour assurer leur bon fonctionnement. La saleté et les restes de fluides peuvent provoquer de la rouille et endommager les pièces. Le nettoyage permet d'éliminer ces problèmes et d'assurer le bon fonctionnement de la vanne. La lubrification facilite le glissement des pièces mobiles, ce qui réduit l'usure. Cela permet également à la soupape de durer plus longtemps. Le respect d'un calendrier de nettoyage et de lubrification permet de détecter rapidement les dommages. Ces étapes permettent d'améliorer la durée et la qualité de fonctionnement de la vanne.
Inspection de l'usure
Vérifiez souvent les vannes pour détecter les problèmes avant qu'ils ne s'aggravent. Recherchez la rouille, les fissures ou les joints usés. Concentrez-vous sur l'opercule et la tige, car ce sont eux qui subissent le plus de contraintes. La détection précoce des dommages permet de les réparer rapidement et d'éviter les grosses réparations. Une vanne bien entretenue est plus sûre et fonctionne mieux dans les systèmes à haute pression.
Dépannage des problèmes courants
Lutte contre les fuites
Les robinets-vannes à haute pression présentent souvent des fuites. Une étude a montré que 37% des fuites sont dues à des défauts de l'enveloppe. Des joints usés ou un mauvais entretien peuvent également être à l'origine de fuites. Pour remédier aux fuites, vérifiez si des pièces sont cassées et remplacez-les immédiatement. Un entretien régulier et une installation correcte réduisent le risque de fuites. Votre système reste ainsi sûr et fonctionne bien.
Résoudre les problèmes de blocage ou d'adhérence de la porte
Les vannes qui collent sont dues à la saleté ou à des pièces mal alignées. Cela peut bloquer le débit et nuire aux performances de la vanne. Nettoyez la vanne et vérifiez qu'il n'y a pas de pièces mal positionnées. Lubrifiez l'opercule et la tige pour qu'ils se déplacent à nouveau en douceur. La résolution précoce de ces problèmes améliore la sécurité et assure le bon fonctionnement du système.
Prolongation de la durée de vie des vannes
Bonnes pratiques de fonctionnement
L'utilisation correcte des soupapes leur confère une plus grande longévité. Ne forcez pas l'ouverture ou la fermeture de la soupape, car vous risquez de casser des pièces. Utilisez le robinet dans ses limites de pression et de température pour éviter de l'endommager. Des contrôles et une lubrification réguliers permettent à la soupape de fonctionner correctement pendant longtemps.
Importance d'une installation correcte
Il est très important d'installer correctement les vannes. Assurez-vous que la vanne est dans la bonne position et qu'elle est bien fixée au tuyau. Une mauvaise installation peut entraîner des fuites, des dommages et une perte d'efficacité. Le respect des règles d'installation permet de prolonger la durée de vie de la vanne et de réduire les coûts de réparation.
Un entretien régulier, des réparations rapides et de bonnes pratiques permettent de prolonger la durée de vie des vannes. Ces mesures permettent d'économiser de l'argent et de rendre votre système plus sûr et plus fiable.
Les robinets-vannes à haute pression sont essentiels pour assurer la sécurité et l'efficacité des systèmes industriels. Ils gèrent les fluides et les gaz à haute pression, ce qui les rend essentiels dans des secteurs tels que le pétrole, le gaz, l'électricité et l'eau.
Points clés :
- Les types: Différentes vannes, comme les vannes à coin ou les vannes spéciales, répondent à des utilisations spécifiques.
- Comment ils fonctionnent: Des conceptions solides permettent un contrôle précis du débit et arrêtent les fuites.
- Choisir le bon robinet: Le matériau, la taille et le type d'opération sont des facteurs clés.
- Entretien et maintenance: Un entretien régulier leur permet de durer plus longtemps et de mieux fonctionner.
Avec la croissance des villes, les besoins en eau et en infrastructures augmentent. Ces vannes sont essentielles pour assurer la fiabilité des opérations dans les industries en expansion.
Pour faire le meilleur choix, demandez à des experts ou à des fabricants de vous expliquer les besoins de votre système.
