Vanne à siège résiliente

Vous utilisez un robinet-vanne à siège élastique pour contrôler le débit d'eau. Ce robinet est doté d'un coin avec un revêtement souple. La cale appuie fortement sur le corps pour arrêter les fuites. La conception permet aux petites particules de se déplacer à travers la vanne. Cela permet d'éviter la formation de blocages. Trois joints toriques assurent une bonne étanchéité de la tige de la valve. Cela réduit le risque de fuites et facilite l'entretien. Ces robinets-vannes sont utilisés dans les systèmes d'approvisionnement en eau et de traitement des eaux usées. Ils assurent une fermeture étanche, résistent à la rouille et nécessitent peu d'entretien.

Principaux enseignements

• Les robinets-vannes à siège résilient arrêtent les fuites grâce à un joint étanche. Ils fonctionnent bien dans les systèmes d'eau et d'eaux usées. Le coin revêtu d'élastomère est flexible. Il maintient l'étanchéité, même si le corps du robinet présente de petites imperfections. Ces vannes sont solides et durent longtemps. Elles ne nécessitent pas beaucoup d'entretien, ce qui permet d'économiser du temps et de l'argent. Ces vannes sont faciles à utiliser parce qu'il faut peu de force pour les tourner. Cela est vrai même pour les grosses vannes. Cela permet aux systèmes d'eau de mieux fonctionner. Il est très important de choisir les bons matériaux et les bonnes dimensions. Cela permet à votre vanne de bien fonctionner et de durer plus longtemps.

Qu'est-ce qu'un robinet-vanne à siège résilient ?

Principes de base des robinets-vannes

Un robinet-vanne sert à contrôler le débit de liquides dans une canalisation. Ce type de vanne fonctionne en déplaçant une vanne, ou un coin, de haut en bas pour ouvrir ou fermer le passage. Lorsque vous tournez le volant, la tige soulève l'opercule hors du passage du fluide. Cette action permet à l'eau ou à d'autres fluides de circuler librement. Lorsque vous abaissez la vanne, elle bloque l'écoulement et crée un joint étanche. Les robinets-vannes offrent une perte de charge minimale lorsqu'ils sont complètement ouverts. On les trouve souvent dans les systèmes de distribution d'eau, de pétrole, de gaz et de produits chimiques.

Voici les principales pièces d'un robinet-vanne :

1. Corps: Il s'agit de la structure principale qui contient toutes les pièces internes. Les fabricants utilisent souvent de la fonte, de l'acier inoxydable ou du laiton.
2. Bonnet: Cette pièce recouvre la tige et permet d'éviter les fuites.
3. Porte (disque): La vanne se déplace vers le haut et vers le bas pour contrôler le débit. Les types les plus courants sont les vannes à coin, les vannes à guillotine et les vannes parallèles.
4. Tige: La tige relie le volant au portail et le fait monter ou descendre.
5. Siège: Le siège est l'endroit où l'opercule repose lorsqu'il est fermé, ce qui garantit l'étanchéité de la soupape.
6. Emballage: Il s'agit d'un joint autour de la tige pour éviter les fuites.
7. Volant/actionneur: Il permet d'actionner la vanne, à la main ou de manière automatisée.

Conseil : les robinets-vannes sont les plus efficaces pour l'isolation. Vous devez les utiliser lorsque vous souhaitez ouvrir ou fermer complètement le flux.

Cale doublée d'élastomère

Un robinet-vanne à siège élastique se distingue par son coin revêtu d'élastomère. Le coin est doté d'un revêtement souple et flexible, généralement en caoutchouc EPDM. Ce matériau peut se déformer légèrement pour combler les petits espaces. Il contribue à l'étanchéité de la soupape, même en cas de minuscules imperfections à l'intérieur du corps de la soupape. L'élastomère reste souple sous pression, ce qui permet d'obtenir un joint étanche à chaque fois que l'on ferme la vanne. Cette conception réduit également la nécessité d'une maintenance fréquente.

Voici un tableau présentant les types d'élastomères couramment utilisés pour le revêtement de la cale :

Type d'élastomère	Propriétés
EPDM	Couramment utilisé pour le garnissage des cales
NBR	Utilisation potentielle dans des applications similaires
SBR	Utilisation potentielle dans des applications similaires
VMQ Silicone	Utilisation potentielle dans des applications similaires

L'EPDM est le choix le plus populaire. Il résiste à l'eau, à la chaleur et aux produits chimiques, ce qui le rend idéal pour les réseaux d'adduction d'eau et d'assainissement. Le coin revêtu d'élastomère permet également à la vanne de durer plus longtemps et de mieux fonctionner dans des conditions difficiles.

• Le matériau élastomère se déforme pour colmater les brèches et éviter les fuites.
• Il conserve sa flexibilité sous pression, de sorte que la valve fonctionne bien pendant longtemps.
• Vous passez moins de temps à l'entretien car la cale reste résistante.

Terminologie des vannes à guillotine

Vous entendrez peut-être le terme “vanne d'écluse” lorsque l'on parle de robinets-vannes à siège résilient. Le nom vient de la façon dont la vanne fonctionne. L'élément de fermeture, ou opercule, glisse dans le flux d'écoulement pour fermer le fluide, tout comme une porte ou une barrière. Cette action de glissement est à l'origine du nom de la vanne.

Durée	Définition
Vanne d'écluse	Une vanne qui s'ouvre en soulevant une barrière (opercule) hors de la trajectoire du fluide.
Origine	Le nom vient de la fonction de l'élément de fermeture, qui glisse dans le flux d'écoulement pour assurer la fermeture, agissant comme une vanne.

Vous pouvez également entendre d'autres noms, tels que “vanne à opercule” ou “vanne à guillotine”. Tous ces termes font référence à des vannes qui utilisent une porte coulissante pour contrôler le débit. Dans les systèmes d'approvisionnement en eau et de traitement des eaux usées, on utilise souvent les termes “vanne à sas” et “vanne à guillotine” pour désigner la même chose.

Note : Lorsque vous voyez des produits NTGD, vous pouvez être sûr que leurs robinets-vannes à siège résilient utilisent des revêtements en élastomère de haute qualité et des conceptions fiables pour une performance étanche.

Fonctionnement des robinets-vannes à siège résilient

Principe de fonctionnement

Lorsque vous utilisez un robinet-vanne à siège élastique, vous déplacez un coin de haut en bas. La cale est munie d'un revêtement en caoutchouc souple. Ce caoutchouc appuie fermement sur le siège de la vanne. La cale peut changer légèrement de forme pour combler les petits espaces. Cela permet d'obtenir un joint qui empêche les fuites. Chaque fois que vous fermez la valve, elle se ferme hermétiquement.

Vous pouvez consulter le tableau pour voir en quoi ce robinet est différent d'un robinet-vanne à siège métallique :

Fonctionnalité	Soupape à siège résilient	Soupape à siège métallique
Matériau de la surface d'étanchéité	Des matériaux souples comme le plastique ou le caoutchouc comblent les lacunes	Les surfaces métalliques peuvent changer de forme et s'user
Performance d'étanchéité	Bonne étanchéité grâce à la souplesse du matériau	Peut être endommagé par la rouille et l'usure
Adéquation de l'application	Fonctionne mieux à basse pression et à basse température	Convient pour des pressions et des températures plus élevées

L'élastomère souple de cette valve permet une meilleure étanchéité, en particulier dans les systèmes d'eau. Ce type de valve est plus facile à utiliser et nécessite moins de force.

Conseil : Les robinets-vannes à siège résilient NTGD utilisent des cales en caoutchouc solides. Cela permet à la vanne d'être bien étanche et de durer longtemps.

Mouvement de la tige et du coin

Lorsque vous utilisez la vanne, vous tournez le volant ou vous utilisez un actionneur. La tige est reliée à la cale et la fait monter ou descendre. Lorsque vous abaissez la cale, le caoutchouc pousse contre le corps du robinet. Le caoutchouc peut changer de forme pour s'adapter parfaitement au siège. Cela permet d'assurer l'étanchéité dans les deux sens.

Voici un tableau qui montre comment la tige et la cale fonctionnent ensemble :

Fonctionnalité	Description
Élément d'étanchéité primaire	Une cale en caoutchouc pousse contre le corps de la vanne pour arrêter le débit.
Propriétés élastiques	Le caoutchouc peut changer de forme pour assurer l'étanchéité
Qualité de l'arrêt	Assure l'étanchéité dans les deux sens d'écoulement
Couple requis	L'utilisation de la valve nécessite très peu de force

Vous n'avez pas besoin de beaucoup de force pour ouvrir ou fermer la valve. Il est donc facile à utiliser, même pour les grosses vannes. La conception permet à la vanne de durer plus longtemps car la cale en caoutchouc ne s'use pas et ne rouille pas facilement. NTGD fabrique ses robinets-vannes pour qu'ils fonctionnent en douceur et offrent de bonnes performances dans les systèmes d'eau et d'assainissement.

Principales caractéristiques et avantages

Joint d'étanchéité

Vous avez besoin d'une vanne qui ne fuit jamais lorsqu'elle est fermée. Le robinet-vanne à siège résilient utilise une cale en caoutchouc EPDM ou en d'autres élastomères. Cette cale peut changer de forme pour remplir de minuscules espaces à l'intérieur de la vanne. Le matériau souple pousse fermement contre le siège. Cela permet d'éviter les fuites, même si la vanne présente de petits défauts à l'intérieur. La conception fonctionne bien, même avec de petites bosses ou des creux.

Voici un tableau qui montre le fonctionnement du joint et les niveaux de pression :

Fonctionnalité	Description
Siège résilient	Le caoutchouc ou l'élastomère change de forme pour combler les lacunes et assurer l'étanchéité.
Pressions nominales typiques	PN10 (10 bar), PN16 (16 bar), PN25 (25 bar)

Vous pouvez utiliser les robinets-vannes NTGD dans les systèmes d'eau qui ne doivent pas fuir. Le robinet ferme bien le débit, même sous haute pression. Vous n'avez pas à vous soucier des fuites. Votre système reste sûr et fonctionne bien.

Conseil : Choisissez un robinet-vanne à siège résilient si vous souhaitez éviter les fuites dans les systèmes de distribution d'eau ou de traitement des eaux usées.

Résistance à la corrosion

Vous voulez un robinet qui dure, même dans les endroits difficiles. Le corps du robinet-vanne est fabriqué en fonte ductile. Il est donc solide et résistant. Le coin et la bague d'étanchéité sont en caoutchouc EPDM ou NBR. Ces matériaux ne rouillent pas et résistent aux produits chimiques. Le robinet fonctionne bien avec l'eau, l'air et les fluides qui ne rouillent pas.

Voici un tableau qui présente les matériaux et les pièces qui arrêtent la rouille :

Matériau	Description
Fonte ductile	Matériau du corps principal solide et durable.
Caoutchouc EPDM/NBR	Utilisé pour l'opercule et la bague d'étanchéité, il donne une grande résistance à la rouille et à l'étanchéité.

Élément de conception	Fonction
Porte cunéiforme	Réduit l'usure du joint, ce qui prolonge sa durée de vie.
Déformation élastique	Assure l'étanchéité, stoppe les fuites et empêche la rouille de pénétrer.

Les robinets-vannes NTGD utilisent ces matériaux et ces conceptions pour durer de nombreuses années. Vous n'avez pas à vous soucier de la rouille ou des dommages chimiques. La vanne continue à bien fonctionner pendant longtemps.

Note : Le caoutchouc EPDM assure l'étanchéité et est important pour les systèmes d'eau. NTGD utilise les meilleurs matériaux pour que votre vanne reste solide et fonctionne bien.

Faible couple de fonctionnement

Vous souhaitez un robinet simple à ouvrir et à fermer. Le robinet-vanne à siège élastique nécessite très peu de force pour être utilisé. La cale souple glisse facilement contre le siège. Vous n'avez pas besoin d'outils spéciaux ni de beaucoup de force. Même les grands robinets-vannes fonctionnent avec une faible force.

• La cale élastique réduit la friction.
• Vous économisez de l'énergie et du temps lors de l'utilisation de la vanne.
• La vanne fonctionne avec des actionneurs manuels ou automatiques.

NTGD fait en sorte que ses robinets-vannes se déplacent en douceur. Vous obtenez une bonne fermeture sans trop d'effort. Un faible couple signifie moins d'usure, ce qui prolonge la durée de vie de votre vanne.

Conseil : Grâce à leur faible couple, les robinets-vannes NTGD sont parfaits pour les systèmes d'eau et d'assainissement souvent utilisés.

Joint de tige sans entretien

Vous souhaitez un robinet qui ne nécessite pas beaucoup d'entretien. Le joint de tige d'un robinet-vanne à siège résilient utilise des bagues d'étanchéité à haute élasticité. Ces anneaux empêchent la tige de fuir et durent longtemps. La conception utilise plusieurs joints toriques et un joint d'étanchéité spécial. Il n'y a pas de fuites et la durée de vie est longue.

Voici un tableau qui présente les caractéristiques d'étanchéité de la tige :

Fonctionnalité	Description
Technologie d'étanchéité	Anneaux d'étanchéité à haute élasticité pour une utilisation sans fuite.
Durabilité	Fabriqué pour une utilisation en douceur et des performances optimales.
Propriétés anti-âge	Les joints ne vieillissent pas vite.
Résistance à la température	Il résiste aux fortes chaleurs pour une longue durée de vie.
Conception du joint à coin	La conception spéciale permet d'obtenir une étanchéité parfaite avec les matériaux élastiques.
Rétention de l'élasticité	Conserve son élasticité et sa forme au fil du temps.

Il n'est pas nécessaire de changer souvent les joints. La vanne continue à fonctionner sans fuite, même après de nombreuses années. Les robinets-vannes NTGD utilisent des joints d'étanchéité avancés pour vous offrir la tranquillité d'esprit.

Note : L'étanchéité de la tige sans entretien signifie moins de temps d'arrêt et moins de coûts pour votre système.

Comment ces fonctionnalités vous aident

Vous obtenez une vanne qui dure et fonctionne bien. La cale en caoutchouc EPDM, le corps robuste et l'étanchéité intelligente garantissent la sécurité de votre système. Vous économisez de l'argent sur les réparations et l'entretien. Les robinets-vannes à siège résilient NTGD ne fuient pas, ne rouillent pas et fonctionnent sans fuites. Vous pouvez faire confiance à ces vannes pour l'eau, les eaux usées et d'autres utilisations à température normale.

Robinets-vannes à siège résilient ou à siège métallique

Différences de construction

Il existe de grandes différences entre ces deux robinets-vannes. Un robinet-vanne à siège résilient possède un siège en caoutchouc ou en élastomère. Cela rend le joint très étanche et empêche les fuites. Un robinet-vanne à siège métallique utilise des pièces métalliques qui se touchent. Cela peut entraîner de petites fuites. NTGD utilise souvent de la fonte ductile et du caoutchouc EPDM pour ses robinets-vannes à siège élastique. Les robinets-vannes à siège métallique utilisent de l'acier inoxydable ou d'autres métaux résistants pour les travaux difficiles.

Fonctionnalité	Vanne à siège métallique	Vanne à siège résiliente
Scellement	Métal contre métal, peut fuir	Caoutchouc/élastomère, étanchéité
Durabilité	Élevée, pour les conditions difficiles	Bon pour les fluides propres
Pression et température	Haute pression/température	Basse/moyenne pression, ambiante
Maintenance	Nécessite des soins réguliers	Plus facile, moins de pièces mobiles
Coût	Plus élevé	Plus bas, plus économique
Applications	Pétrole, gaz, vapeur, boues, mines	Eau potable, irrigation, eaux usées

Comparaison des performances

Chaque type de robinet-vanne fonctionne à sa manière. Le robinet-vanne à siège élastique utilise un siège souple qui se plie pour assurer une bonne étanchéité. Il fonctionne mieux avec de l'eau propre ou d'autres fluides doux. Le robinet-vanne à siège métallique possède un siège dur en métal. Il peut supporter des fluides rugueux, une chaleur élevée et une forte pression. Les robinets-vannes à siège résilient NTGD durent longtemps dans les conduites d'eau. Mais ils peuvent s'user plus rapidement dans des endroits comme les mines.

Fonctionnalité	Robinets-vannes à siège résilient	Robinets-vannes à siège métallique
Disposition des sièges	Sièges en élastomère	Sièges en métal
Mécanisme de scellement	Elastomère souple	Contact métal à métal
Applications appropriées	Non abrasif, basse pression	Abrasif, haute pression/température
Durabilité du siège	Moins de résistance à l'usure	Plus grande résistance à l'usure et à la corrosion
Matériau de la porte	Fonte ductile, acier au carbone	Acier inoxydable, alliages

Conseil : Utilisez les robinets-vannes à siège résilient NTGD pour l'eau, l'irrigation et les eaux usées. Choisissez des robinets-vannes à siège métallique pour le pétrole, le gaz et l'exploitation minière.

Scénarios de cas d'utilisation

Vous devez choisir le robinet-vanne qui convient à votre travail. Les robinets-vannes à siège résilient sont les mieux adaptés lorsque vous souhaitez une étanchéité parfaite et que vous travaillez avec de l'eau propre. Ils conviennent aux conduites d'eau et aux stations d'épuration. Les robinets-vannes à siège métallique conviennent mieux aux travaux difficiles, à la chaleur et à la pression élevées. On les trouve dans les installations pétrolières, gazières et minières.

Type de soupape	Scénarios préférés	Facteurs d'influence
Vanne à siège résiliente	Etanchéité élevée, milieu propre, utilisation fréquente	Milieu, température, pression, fonctionnement
Vanne à siège métallique	Milieux durs, à haute température/pression, impurs	Milieu, température, pression, fonctionnement

Note : NTGD propose les deux types, vous pouvez donc choisir celui qui convient le mieux à votre système.

Applications des robinets-vannes à siège résilient

Systèmes de distribution d'eau

Les robinets-vannes à siège résilient sont utilisés dans les systèmes d'eau de ville. Ces vannes permettent de contrôler l'eau propre dans les canalisations. Elles permettent de démarrer ou d'arrêter l'écoulement de l'eau. Elles ne permettent pas de modifier la vitesse d'écoulement. Le coin est en caoutchouc, ce qui le rend très étanche. Il ne fuit pas, même à basse pression. Les robinets-vannes NTGD fonctionnent pour l'eau potable et l'irrigation. Ils répondent également à d'autres besoins en eau. Les tailles vont de 2 à 54 pouces. Elles conviennent à la plupart des systèmes d'alimentation en eau.

Type d'application	Description
Eau potable	Arrêt ou démarrage de l'eau dans les canalisations d'eau propre
Irrigation	Contrôle de l'eau dans les systèmes d'arrosage des exploitations agricoles
Traitement des eaux usées	Déplacement de l'eau dans les installations de nettoyage

Conseil : ces valves ne rouillent pas. Vous n'avez pas besoin de beaucoup d'entretien. Votre système reste sûr et fonctionne bien.

Eaux usées et eaux résiduaires

Vous avez besoin de vannes résistantes pour les eaux sales et les eaux usées. Les robinets-vannes à siège résilient sont étanches et ne rouillent pas. Leur conception laisse passer la saleté et les déchets. Cela permet d'éviter les blocages. Ces vannes peuvent être installées sous terre. Elles continuent à fonctionner dans les endroits difficiles. Les vannes NTGD permettent d'arrêter les fuites et d'assurer la sécurité de votre système.

Protection contre l'incendie

Les robinets-vannes à siège élastique sont utilisés dans les systèmes de sécurité incendie. On les trouve dans les bouches d'incendie et les tuyaux d'arrosage. Ils doivent respecter des règles strictes telles que DIN 3352 et EN 12266-1, classe A. Les vannes NTGD ont une bonne étanchéité et nécessitent peu d'entretien. Vous pouvez leur faire confiance en cas d'urgence.

Rôle dans les systèmes de protection contre l'incendie	Normes respectées
Utilisé dans les bouches d'incendie et les tuyaux d'arrosage	DIN 3352, EN 12266-1, directive CE
Bonne étanchéité, peu d'entretien nécessaire	EN 558 série 14, ISO 7005-2

Utilisations industrielles

Les robinets-vannes à siège résilient sont présents dans de nombreuses usines. Ils sont utilisés pour les conduites d'eau, la sécurité incendie et d'autres conduites d'usine. Ces robinets gèrent l'eau, l'air, l'huile, les produits chimiques et les fluides CVC. Les robinets-vannes NTGD fonctionnent à des températures normales. Ils conviennent aux fluides qui ne causent pas de rouille.

Processus industriel	Médias traités
Conduites d'eau dans les usines	Eau propre
Systèmes de sécurité incendie	L'eau
Tuyaux d'usine	Produits chimiques, fluides CVC
Eaux usées et drainage de la ville	Eau sale, eau de pluie

Note : Les grandes tailles comme DN1200 sont utilisées dans les stations de pompage et les usines de nettoyage.

Les robinets-vannes à siège résilient NTGD assurent une bonne étanchéité, supportent les pressions élevées et durent longtemps.

Guide de sélection

Dimensionnement et pression nominale

Vous devez choisir la bonne taille et la bonne pression pour votre robinet-vanne. Tout d'abord, vérifiez le type de fluide contenu dans vos canalisations. Certains fluides nécessitent des matériaux spéciaux pour ne pas être endommagés. Examinez la pression et la température utilisées par votre système. Assurez-vous que le robinet peut supporter ces valeurs. Réfléchissez à la manière dont vous souhaitez contrôler le débit. Si vous devez interrompre complètement le débit, choisissez une vanne conçue pour l'isolation. Respectez toujours les règles de sécurité et les lois locales. Prévoyez les changements qui pourraient survenir ultérieurement. Choisissez une vanne qui peut fonctionner si votre système s'agrandit.

• Le type de fluide permet de choisir le matériau.
• Vérifiez la pression et la température utilisées par votre système.
• Décidez si vous voulez arrêter le flux ou simplement le contrôler.
• Respecter les règles et les normes de sécurité.
• Pensez aux mises à niveau futures.
• Assurez-vous que le matériau est adapté au fluide.

Conseil : NTGD propose de nombreuses tailles et pressions nominales pour les robinets-vannes, afin que vous puissiez trouver celui qui convient à votre système.

Compatibilité des matériaux

Vous devez utiliser les matériaux de valve adaptés à votre fluide et à l'endroit où vous l'utilisez. Si vous choisissez le mauvais matériau, la valve risque de fuir ou de se rompre prématurément. Examinez le contenu du fluide, sa température, sa pression et la présence éventuelle de petits morceaux. Utilisez le tableau ci-dessous pour vous aider à choisir :

Type de média	Matériau du corps	Matériau du siège	Meilleur cas d'utilisation
Eau propre	Fonte ductile	EPDM/NBR	Approvisionnement en eau, irrigation
Eaux usées	Fonte ductile	EPDM	Eaux usées, drainage
Produits chimiques	Acier inoxydable	PTFE	Industrie, usines chimiques
Air	Fonte ductile	EPDM	CVC, systèmes d'air

Les vannes à siège souple, comme le PTFE ou le NBR, arrêtent très bien les fuites. Si votre système peut présenter de petites fuites, vous pouvez utiliser des sièges métalliques. NTGD fabrique des vannes pour de nombreux fluides et endroits, ce qui vous permet d'obtenir de bons résultats.

Principales considérations

Avant de choisir un robinet-vanne, vous devez tenir compte de certains éléments. Le tableau ci-dessous indique ce qu'il faut vérifier :

Considération	Robinet-vanne (à siège résilient)	Vanne à siège métallique
Moyen	Eau propre, eaux usées, irrigation	Vapeur, boues, pétrole et gaz
Pression et température	Faible/moyen (<16 bar)	Applications à haute pression
Exigences en matière d'étanchéité	Aucune fuite nécessaire	Fuites mineures autorisées
Budget et cycle de vie	Sensible aux coûts, à court terme	Robustesse et longévité

Choisissez une vanne qui correspond à vos besoins en matière de fluide, de pression et d'étanchéité. NTGD peut vous aider à trouver celle qui convient le mieux à votre travail.

Remarque : Avant d'acheter un robinet-vanne, vérifiez toujours les besoins de votre système. Le bon robinet assure la sécurité et le bon fonctionnement de votre système.

Conseils d'installation

Étapes de préparation

Vous voulez que votre robinet-vanne à siège résilient NTGD dure longtemps. Commencez par vous préparer avant de l'installer. Tout d'abord, lisez les instructions NTGD pour votre robinet. Assurez-vous que tous les tuyaux et raccords sont bien alignés. Cela permet d'éviter les fuites et les dommages. Choisissez de bons joints et de bons raccords pour assurer l'étanchéité. Nettoyez la zone et éloignez la poussière de la vanne et des extrémités des tuyaux. Vérifier que la vanne NTGD n'est pas endommagée. Assurez-vous que les surfaces d'étanchéité sont propres. Une fois que vous avez terminé, testez la vanne avec de la pression. Cela permet de vérifier qu'il n'y a pas de fuites.

Conseil : se préparer correctement permet d'éviter les problèmes. Cela permet également d'assurer le bon fonctionnement de la valve NTGD.

Processus d'installation

Vous avez besoin des bons outils et des bonnes étapes pour installer votre robinet-vanne à siège résilient NTGD. Le tableau ci-dessous présente chaque étape et les outils nécessaires :

Étapes de l'installation	Outils nécessaires
Vérifier l'adéquation de la vanne aux conditions de service (pression, température, fluide).	Clé à vis
Retirer tous les matériaux d'emballage/de protection de la valve.	Dispositif de mise à niveau
Examiner la canalisation pour y déceler des impuretés et la nettoyer si nécessaire.	Clé de serrage
Installer les vannes sur des tuyauteries horizontales avec tige verticale ou sur des tuyauteries verticales avec tige horizontale.	Bloc de chaînes
Veiller à ce que la distance entre les brides de tuyauterie dépasse d'au moins 20 mm la dimension face à face du robinet.	N/A
Utiliser des joints de bride appropriés lors de l'installation.	N/A
S'assurer que les brides d'accouplement sont parallèles et concentriques.	N/A
Serrer les boulons uniformément et en diagonale pour éviter les déformations.	N/A

Note : Utilisez toujours des vannes NTGD adaptées à la pression et à la température de votre système.

Erreurs courantes

Vous pouvez éviter de nombreux problèmes si vous savez à quoi vous attendre. Le tableau ci-dessous énumère les erreurs les plus courantes et la manière de les corriger :

Erreurs courantes	Solutions
Liaison défectueuse entre la tige de la vanne et l'opercule	Vérifier et resserrer régulièrement la connexion.
Présence de corps étrangers sur la surface d'étanchéité	Nettoyer la surface d'étanchéité avant l'installation.
Installation incorrecte ou mauvais alignement	Aligner soigneusement la vanne et la canalisation.

D'autres erreurs ont été commises :

• Utiliser des boulons trop longs. Cela peut entraîner de la rouille ou des dommages.
• Ne pas isoler le robinet-vanne. Cela rend les soins plus difficiles.
• Oublier d'ajouter un manomètre. Vous ne pouvez pas vérifier la pression de la valve.
• Laisser trop peu d'espace pour la valve. Cela rend les réparations difficiles.
• Il n'est pas prévu d'enlèvement futur.

Conseil : Une installation soignée et des contrôles réguliers permettent à la vanne NTGD de bien fonctionner et de durer plus longtemps.

Entretien et dépannage

Inspection de routine

Pour assurer le bon fonctionnement de votre robinet-vanne NTGD, vérifiez-le souvent. Établissez un calendrier régulier pour rechercher les dommages, les fuites ou la rouille. Vérifiez toujours que la poignée et la tige ne sont pas desserrées ou fissurées. Examinez les joints et les surfaces d'étanchéité pour vous assurer qu'ils ne sont pas usés. Si vous voyez de la corrosion, en particulier dans les régions où il y a beaucoup de sel, nettoyez-la immédiatement. Il est parfois nécessaire de traiter le robinet pour empêcher la rouille de se former. Veillez à ce que la valve se déplace en douceur lorsque vous l'ouvrez ou la fermez. Si vous constatez un grippage, nettoyez et huilez les pièces mobiles.

• Vérifiez qu'il n'y a pas de fuites, de rouille ou de fissures.
• Vérifier la poignée, la tige et les joints.
• Assurez-vous que la vanne s'ouvre et se ferme sans problème.
• Nettoyer et huiler si nécessaire.
• Suivez le guide d'entretien du NTGD pour obtenir les meilleurs résultats.

Conseil : Un bon plan d'inspection vous permet de détecter les problèmes à un stade précoce et de préserver la sécurité de votre système.

Problèmes communs

Vous pouvez être confronté à quelques problèmes avec votre robinet-vanne. Des fuites autour de la tige ou du corps peuvent se produire. Essayez d'abord de serrer l'écrou de garniture. Si cela ne fonctionne pas, vous devrez peut-être remplacer une pièce. La rouille et la corrosion peuvent s'accumuler, en particulier dans les endroits humides. Nettoyez la vanne avec un produit antirouille ou utilisez un spray pour arrêter la rouille. Il arrive que la valve se bloque ou ne soit pas étanche. Ouvrez et fermez-la plusieurs fois ou ajoutez de l'huile pour l'aider à se déplacer. Si vous avez du mal à tourner la valve, vérifiez qu'il n'y a pas de saletés ou d'accumulations à l'intérieur.

Problèmes courants et solutions rapides :

• Fuites : Serrer les écrous ou remplacer les joints.
• Rouille : Nettoyer et utiliser un spray antirouille.
• Collage : Huiler la tige ou nettoyer l'intérieur.
• Difficile à tourner : Enlever la saleté ou l'accumulation.

Remarque : les valves NTGD sont conçues pour résister à la rouille et durer plus longtemps, mais un entretien régulier reste important.

Réparation ou remplacement

Vous devez décider si vous devez réparer ou remplacer votre robinet-vanne. Si vous voyez beaucoup de sédiments, de rouille ou de dommages, les réparations risquent de ne pas durer longtemps. Parfois, les joints s'usent au milieu de la durée de vie de la vanne. Si vous continuez à résoudre le même problème, il est peut-être temps d'acheter une nouvelle vanne. NTGD conçoit ses vannes de manière à ce que les particules fines passent à travers, ce qui signifie moins d'accumulation et moins de réparations. Si le corps de la vanne ou les pièces principales sont fissurés ou très usés, le remplacement est le meilleur choix. La nouvelle vanne doit toujours être adaptée aux besoins de votre système en termes de taille et de pression.

• Réparer si le problème est mineur et si les pièces sont faciles à remplacer.
• Remplacez-les si vous constatez des fuites répétées, des fissures ou une forte rouille.
• Choisissez NTGD pour une performance fiable et durable.

Conseil : Des contrôles réguliers vous permettent de savoir quand réparer ou remplacer votre robinet avant que des problèmes plus importants ne surviennent.

---

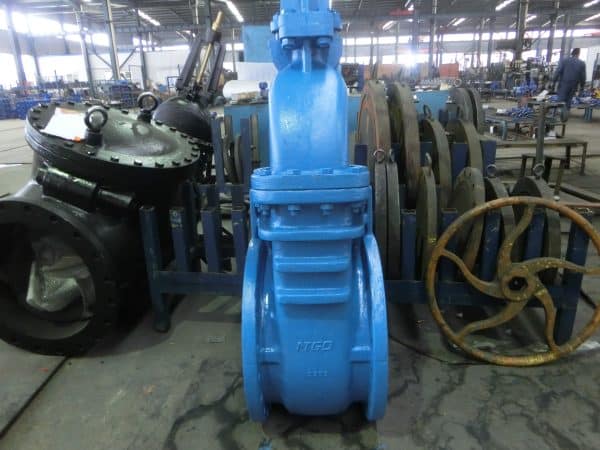

L'utilisation d'un robinet-vanne à siège résilient dans vos canalisations présente de nombreux avantages. Le tableau ci-dessous explique pourquoi ces vannes sont idéales pour les systèmes d'eau et d'eau propre :

Avantage	Description
Rapport coût-efficacité	La fonte ductile permet de maintenir le prix de la vanne à un niveau bas.
Etanchéité supérieure	L'absence de cavité et le revêtement époxy permettent d'éviter les fuites, ce qui en fait un bon produit pour l'eau.
Entretien pratique	Sa conception simple permet de le mettre en place et de le fixer facilement.

Vous pouvez contrôler exactement le débit, perdre peu de pression et assurer l'étanchéité dans les deux sens. Choisissez toujours le bon robinet-vanne, mettez-le dans le bon sens et vérifiez-le souvent pour que votre système reste sûr. Si vous avez besoin d'aide, demandez à NTGD des conseils ou un prix.
