Имя автора: Брюс Чжэн
Роль автора: Соучредитель и инженер по клапанам в NTGD Valve
Био автора: Брюс Чжэн - соучредитель и инженер по клапанам в компании NTGD Valve, специализирующейся на выборе промышленных клапанов, их применении и техническом контенте для глобальных покупателей B2B.
Последнее обновление: 28 мая 2026 года

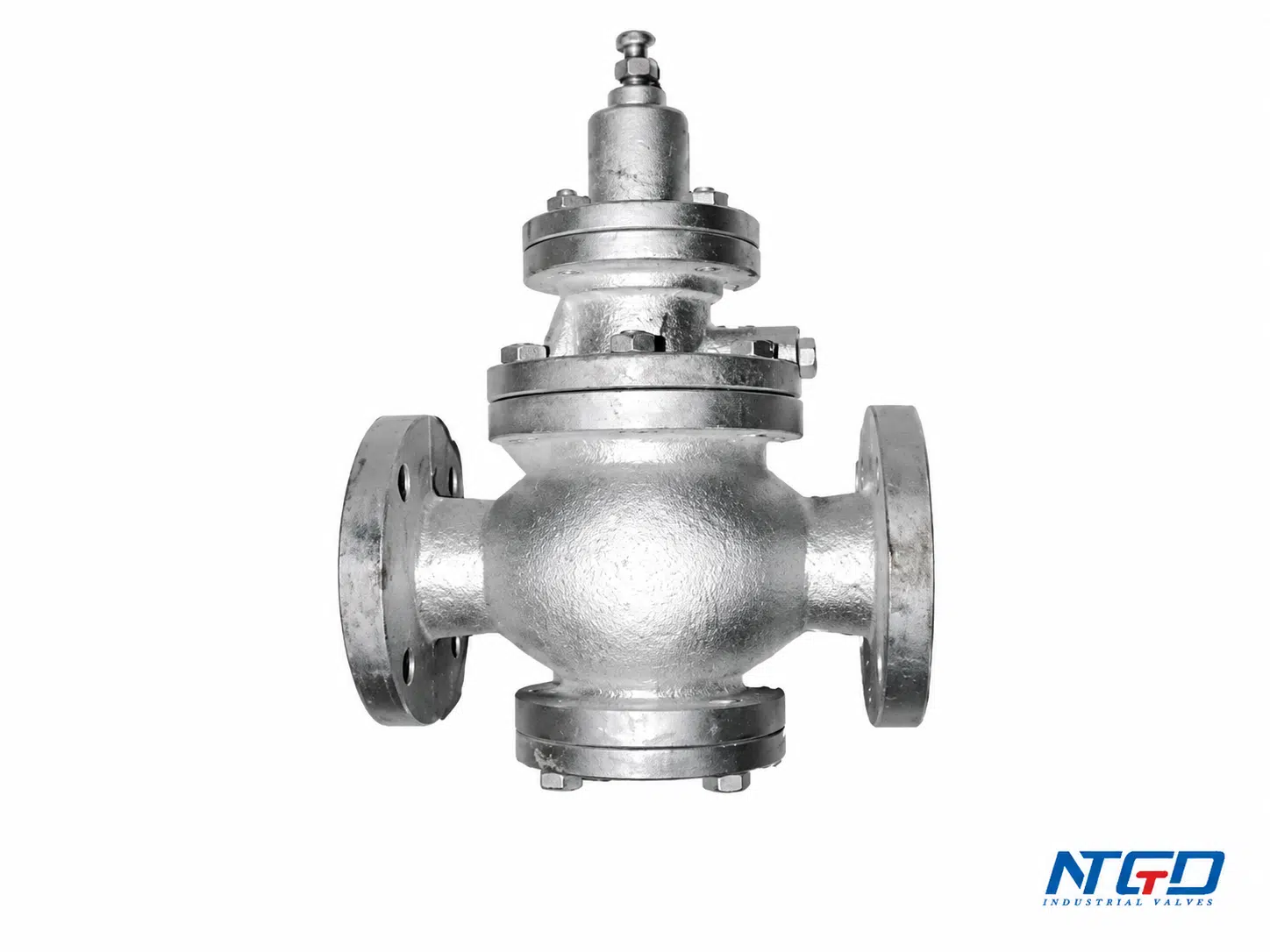

Регулировочный редукционный клапан - это клапан управления давлением, используемый для снижения высокого давления на входе до более низкого, стабильного давления на выходе. Термин “регулировочный” здесь очень важен, поскольку клапан устанавливается не только для однократного снижения давления; он также включает механизм регулировки, который позволяет изменять настройку давления на выходе в пределах расчетного диапазона клапана. Для промышленных пользователей это означает, что клапан должен оцениваться и как редукционный продукт, и как регулируемое устройство для настройки давления.
В большинстве конструкций регулировка давления осуществляется с помощью регулировочного винта, пружины, мембраны, поршня или пилотной системы. Когда регулировочный механизм изменяет сжатие пружины или уставку пилота, клапан изменяет способ открытия, дросселирования или закрытия в зависимости от давления в потоке. Именно поэтому регулировка редукционного клапана должна рассматриваться как контролируемый процесс настройки давления, а не как простое вращение винта.
В этой статье рассказывается о том, что такое редукционный клапан, как он работает, какие компоненты влияют на настройку давления, чем отличаются конструкции прямого и управляемого действия, где используются эти клапаны, как обычно происходит регулировка давления и как диагностируются распространенные проблемы, связанные с регулировкой.
В этой статье PRV обозначает редукционный клапан, если не указано иное; более широкая терминология и контекст выбора рассматриваются в NTGD Направляющая клапана промышленного PRV. Редукционный клапан отличается от предохранительного клапана, и логика настройки для этих двух типов клапанов не должна рассматриваться как одна и та же.
Что такое регулирующий редукционный клапан?
Регулировочный редукционный клапан предназначен для регулирования давления на выходе из системы путем снижения высокого давления на входе до более низкого, необходимого для системы. Он обычно используется там, где нижележащее оборудование, приборы, трубопроводы или технологические установки нуждаются в стабильном уровне давления вместо полного давления питания.
Обычно клапан работает, уравновешивая силу пружины, мембраны или поршня и давление в потоке. Когда давление в потоке падает ниже заданного значения, клапан открывается или остается открытым настолько, чтобы обеспечить поток. Когда давление в потоке повышается до или выше заданного значения, клапан уменьшает открытие, чтобы предотвратить чрезмерное давление на выходе.
Функция регулировки позволяет оператору или специалистам по техническому обслуживанию изменять настройку давления на выходе, обычно с помощью регулировочного винта, рукоятки, установочного винта или аналогичного механизма. Точный способ регулировки зависит от конструкции клапана.
Поэтому необходимо установить редукционный клапан:
- Редуктор давления, поскольку он снижает давление на входе до контролируемого давления на выходе;
- регулируемое устройство контроля давления, поскольку настройку давления на выходе можно изменять в определенном диапазоне.
Регулировка всегда должна проверяться по показаниям давления на выходе, а не только по положению винта. Окончательная настройка зависит от конструкции системы, конструкции клапана, диапазона пружин, давления на входе, расхода, среды, температуры и инструкций производителя.
Диапазон регулируемого давления клапана ограничен его конструкцией, диапазоном установленных пружин, классом давления, доступным давлением на входе и техническими условиями производителя. Не следует регулировать давление выше номинального диапазона клапана.
Как работает регулирующий редукционный клапан
Регулировочный редукционный клапан работает, реагируя на давление на выходе. Внутренний механизм сравнивает давление на выходе с механическим или управляемым пилотом усилием. Когда эти силы уравновешиваются, клапан поддерживает пониженное давление вблизи требуемой настройки.
Точное внутреннее устройство может отличаться в зависимости от производителя и типа клапана, но большинство редукционных клапанов используют одну и ту же основную идею управления: открытие клапана изменяется в зависимости от давления на выходе.

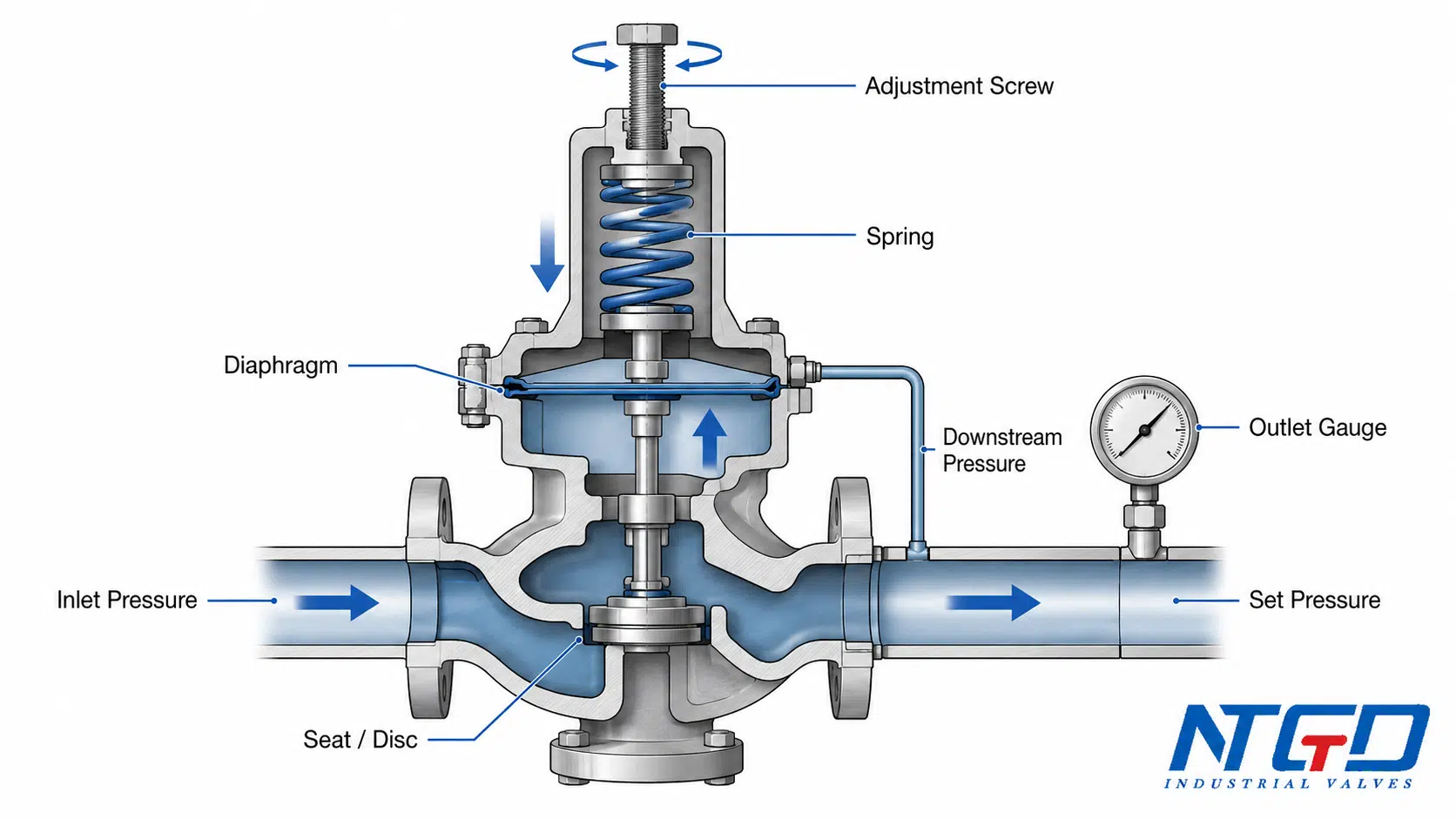

Баланс силы пружины и давления в нисходящем потоке
В конструкции прямого действия регулировочный винт обычно изменяет сжатие пружины. Пружина прикладывает усилие к мембране или поршню. Давление нисходящего потока толкает мембрану или поршень в обратном направлении.
Когда давление в потоке слишком низкое, сила пружины помогает держать клапан открытым, чтобы поток мог продолжаться. При увеличении давления на выходе давление, действующее на мембрану или поршень, отталкивается от силы пружины и уменьшает открытие клапана. Это помогает поддерживать более низкое, контролируемое давление на выходе.
Баланс можно упростить следующим образом:
| Элемент управления | Роль в контроле давления |
|---|---|
| Давление в верхнем течении | Обеспечивает давление питания, поступающее в клапан. |
| Давление в нисходящем потоке | Действует как управляющий сигнал давления. |
| Регулировочная пружина | Обеспечивает усилие, используемое для установки желаемого давления на выходе. |
| Мембрана или поршень | Реагирует на давление и передает усилие на клапанный механизм. |
| Седло и диск / заглушка | Контролируйте отверстие потока внутри клапана. |
| Регулировочный винт | Изменяет сжатие пружины или заданное значение. |
Именно из-за этого баланса сил реакция на регулировку зависит от состояния клапана и требований системы. Если пружина, мембрана, седло, пилотный канал или сигнал давления на выходе не могут правильно отреагировать, одно лишь вращение регулировочного винта не обеспечит стабильного давления на выходе.
Поэтому настройку редукционного клапана следует подтверждать показаниями манометра. Изменение положения винта не является автоматическим подтверждением правильного изменения контролируемого давления.
Как регулировочный винт изменяет заданное давление
Регулировочный винт - одна из важнейших деталей редукционного клапана. Во многих пружинных конструкциях поворот регулировочного винта изменяет сжатие пружины. Большее сжатие пружины обычно повышает настройку давления на выходе, а меньшее сжатие - понижает.
Однако это направление не является универсальным для всех конструкций клапанов. Некоторые конструкции с пилотным управлением, регуляторы картриджного типа или специальные конфигурации могут использовать другую схему регулировки. Перед регулировкой всегда следует ознакомиться с техническим паспортом клапана или инструкциями производителя по установке, эксплуатации и техническому обслуживанию.
Регулировочный винт не создает давление напрямую. Он изменяет баланс сил внутри клапана. Фактическое давление на выходе по-прежнему зависит от:
- давление на входе;
- необходимое давление на выходе;
- потребность в потоке;
- диапазон пружин;
- состояние мембраны или поршня;
- состояние управляющего клапана, если он используется;
- размер клапана;
- внутренняя чистота;
- поведение СМИ.
Если давление на выходе не изменяется после поворота винта, это обычно является сигналом к устранению неисправности. Это может указывать на засорение прохода, недостаточное давление на входе, повреждение мембраны, проблемы с пилотной линией, неправильный диапазон пружины или внутренний износ.
Почему подтверждение давления с помощью манометра имеет значение
Регулировочный редукционный клапан следует проверить с помощью манометра, особенно со стороны нисходящего потока. Без показаний давления на выходе оператор не сможет подтвердить, что регулировка действительно достигла требуемого заданного давления.
В промышленных условиях часто полезно проверять давление как на входе, так и на выходе. Это помогает отделить проблемы регулировки клапана от проблем с давлением на входе. Например, низкое давление на выходе может быть не связано с низкой настройкой, если давление на входе уже слишком низкое или засорен сетчатый фильтр на входе.
Поэтому процесс регулировки должен основываться на показаниях давления, а не на оборотах винта, звуке, ощущении потока или визуальном положении.
Регулировка без манометра может привести к избыточному давлению на выходе, недостаточному давлению в процессе, утечкам, гидроударам, повреждению оборудования или небезопасным условиям эксплуатации, особенно в системах с высоким давлением или критически важных системах.

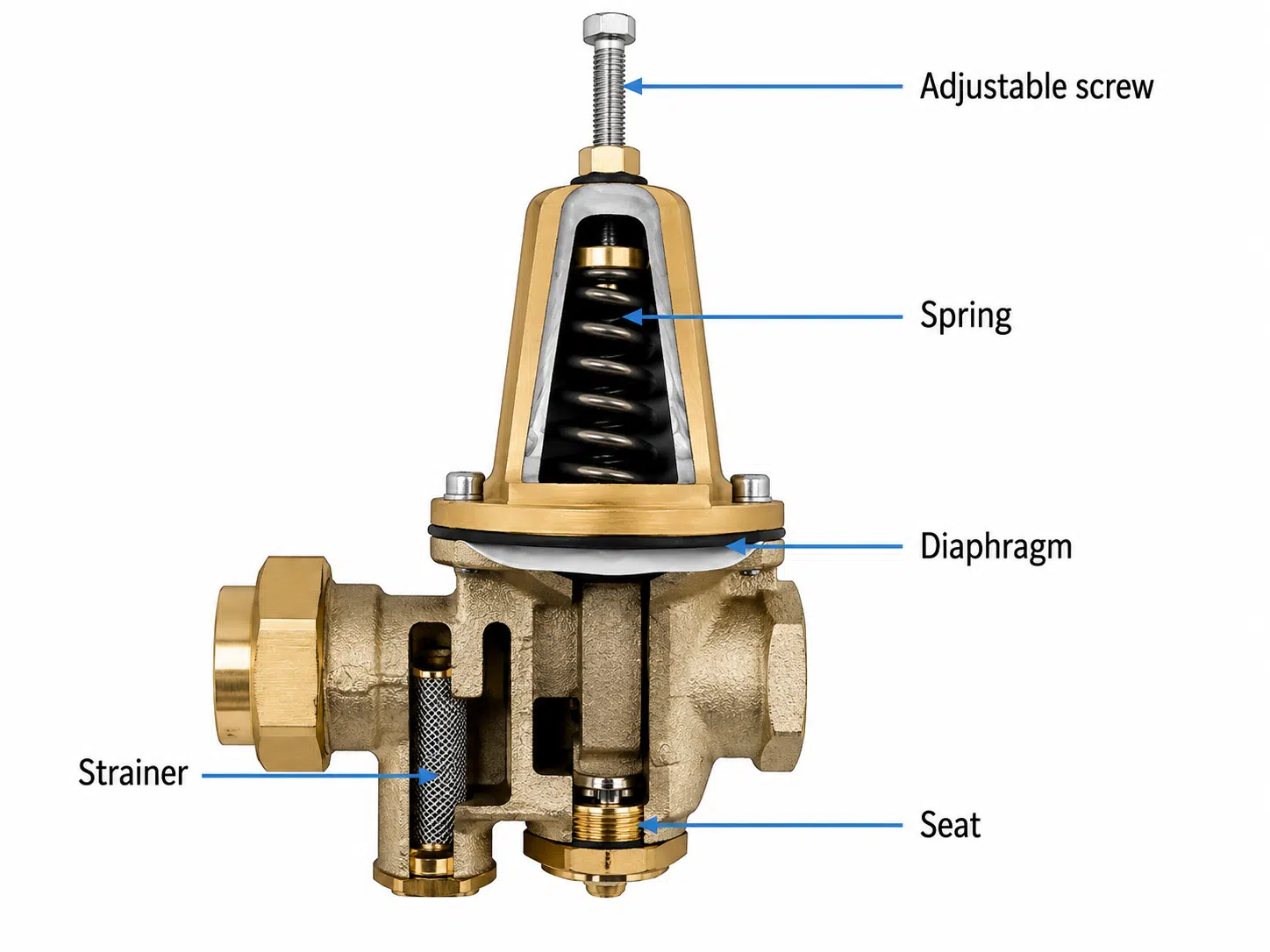

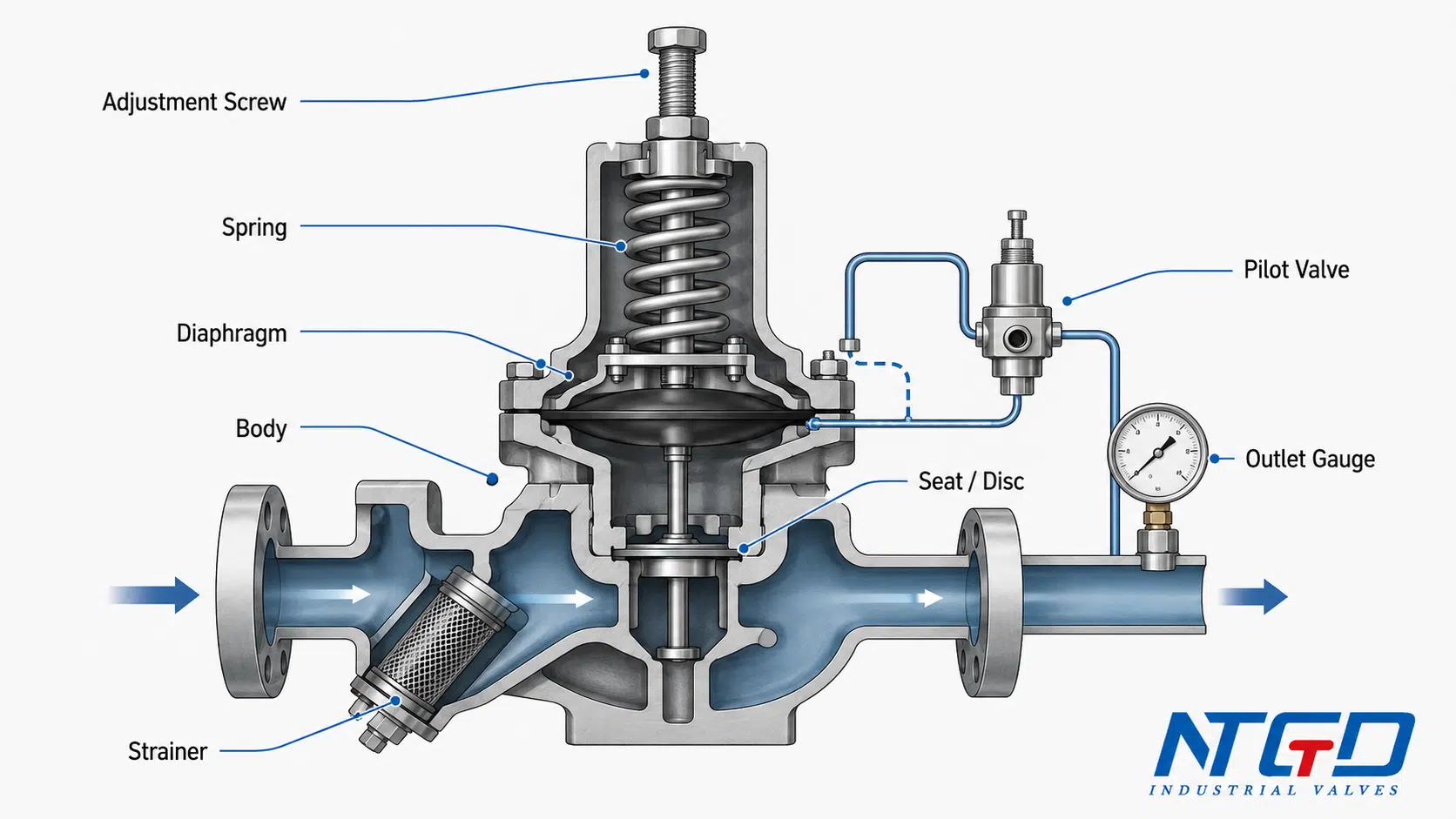

Основные компоненты регулирующего редукционного клапана
Компоненты регулировочного редукционного клапана не следует рассматривать как список деталей, не связанных между собой. Каждый важный компонент играет определенную роль в регулировании давления, настройке давления, уплотнении или устранении неисправностей.
| Компонент | Функция контроля давления | Регулировка / устранение неисправностей Актуальность |
|---|---|---|
| Корпус клапана | Содержит внутреннее проходное отверстие и границу давления. | Материал, класс давления и конструкция корпуса влияют на пригодность к эксплуатации. |
| Регулировочный винт или рукоятка | Изменяет сжатие пружины или уставку пилота. | Ключевая деталь для регулировки редукционного клапана. |
| Весна | Обеспечивает регулируемое усилие на мембрану или поршень. | Неправильный диапазон пружины или ее повреждение могут помешать правильной настройке. |
| Мембрана или поршень | Реагирует на давление в потоке и передает усилие. | Повреждение может привести к нестабильному давлению или отсутствию реакции. |
| Седло и диск / заглушка | Контролируйте открытие внутреннего потока. | Грязь, износ или повреждения могут вызвать утечку, перерасход топлива или плохое перекрытие. |
| Прокладки и уплотнительные детали | Помогают предотвратить внешние протечки на стыках. | Утечка в районе капота или области регулировки требует проверки. |
| Пилотный клапан | Управляет главным клапаном в конструкциях с пилотным управлением. | Засорение пилота, неправильная настройка пилота или запертый воздух могут повлиять на управление. |
| Фильтр или фильтрующий элемент, если установлен | Помогает уменьшить попадание мусора в чувствительные каналы. | Засорение может привести к низкому давлению на выходе или задержке срабатывания. |
Корпус клапана и проходное сечение
Корпус клапана представляет собой конструкцию, удерживающую давление в клапане. Он содержит входное и выходное отверстия, внутренний проходной канал, седло и соединительные концы. Корпус должен подходить для рабочей среды, класса давления, температуры и типа соединения, требуемого системой.
Для редукционного клапана корпус - это не только корпус. Его внутренний проходной канал и расположение седла влияют на то, как клапан снижает давление и реагирует на изменение потребности.
Регулировочный винт или рукоятка
Регулировочный винт или рукоятка - это видимая точка регулировки многих редукционных клапанов. В небольших или более простых конструкциях оператор может поворачивать винт или рукоятку, чтобы сжать или разжать пружину. В конструкциях с пилотным управлением точка регулировки может находиться на пилотном клапане, а не непосредственно на главном клапане.
Регулировочный винт следует перемещать постепенно. Большие или быстрые изменения могут привести к перерегулированию, нестабильному давлению или путанице при поиске неисправностей. Конечное давление на выходе должно быть проверено с помощью манометра на выходе.
Поэтому регулировочный винт следует рассматривать как точку регулирования заданного давления, а не как ручное устройство открытия-закрытия. Любое перемещение винта должно быть проверено по фактическому давлению на выходе.
Пружина и мембрана
Пружина и мембрана занимают центральное место в балансе усилий во многих редукционных клапанах. Пружина создает регулируемое усилие. Мембрана воспринимает давление в потоке и перемещается в ответ на изменение давления.
Если мембрана повреждена, пружина находится вне правильного диапазона, или если путь датчика давления заблокирован, клапан может неправильно отреагировать на настройку.
Вот почему проблема с регулировкой не всегда является проблемой оператора. Это может быть проблема состояния компонентов.
Седло, диск и уплотнительные детали
Седло и диск, плунжер или основная головка клапана контролируют внутреннее отверстие, через которое проходит жидкость. Если грязь или посторонние материалы попадают на седло, клапан может закрыться неправильно. Если седло или диск изношены, давление на выходе может поползти вверх или не стабилизироваться.
Прокладки и уплотнительные детали помогают предотвратить внешние утечки. Утечка в области регулировки, колпака, управляющих фитингов или соединения корпуса не должна устраняться простым подтягиванием регулировочного винта. Это должно рассматриваться как проблема уплотнения или технического обслуживания.
Пилотный клапан для конструкций с пилотным управлением
Пилотный клапан используется в регулирующих редукционных клапанах с пилотным управлением. Пилот управляет сигналами давления, поступающими на основной клапан, и позволяет основному клапану обрабатывать большие изменения расхода с улучшенным управлением по сравнению со многими конструкциями прямого действия.
Поскольку пилотная система является частью контура управления, регулировка пилотного клапана, засорение сетчатого фильтра пилота, захваченный воздух, засорение сенсорных линий или повреждение мембраны пилота могут повлиять на давление на выходе. Поэтому клапаны с пилотным управлением требуют тщательного подтверждения давления и времени стабилизации после регулировки.

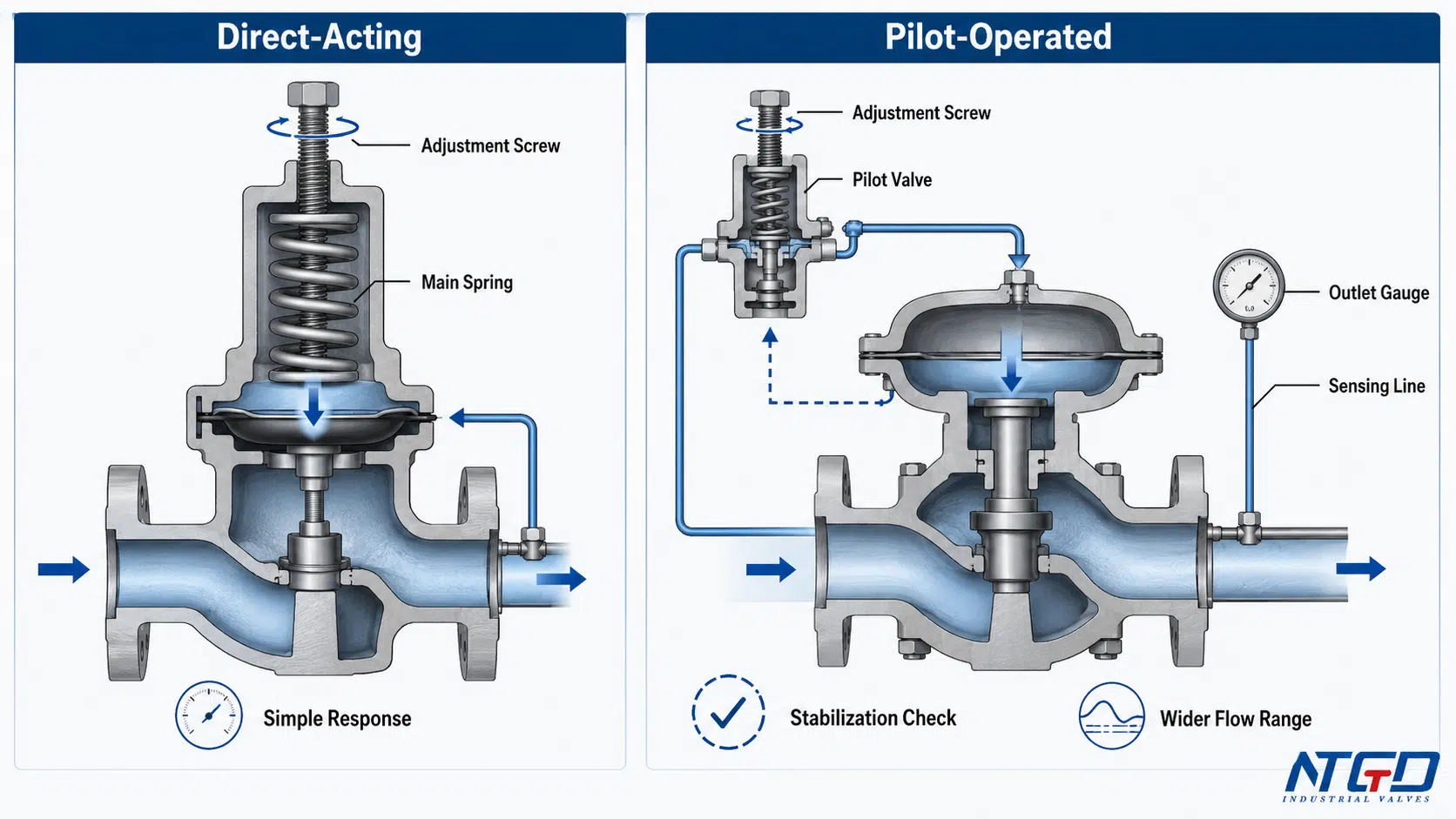

Регулировочные редукционные клапаны прямого действия в сравнении с клапанами с пилотным управлением
Регулировочные редукционные клапаны обычно подразделяются на конструкции прямого действия и с пилотным управлением. И те, и другие используются для снижения и регулирования давления на выходе, но их регулировка и поиск неисправностей отличаются.
Регулировочные редукционные клапаны прямого действия
В редукционном клапане прямого действия основная пружина и мембрана или поршень реагируют непосредственно на давление в потоке. Регулировочный винт изменяет сжатие пружины, что изменяет настройку давления.
Конструкции прямого действия часто выбираются для небольших нагрузок, локальных точек снижения давления, или для услуг, где допустимо умеренное регулирование давления. Они обычно проще и имеют меньшее количество пилотных компонентов.
Их главное преимущество - простота. Их ограничение заключается в том, что давление на выходе может изменяться в большей степени при изменении расхода по сравнению с конструкциями с пилотным управлением. Точные характеристики зависят от конструкции клапана, диапазона пружин, расхода и условий эксплуатации.

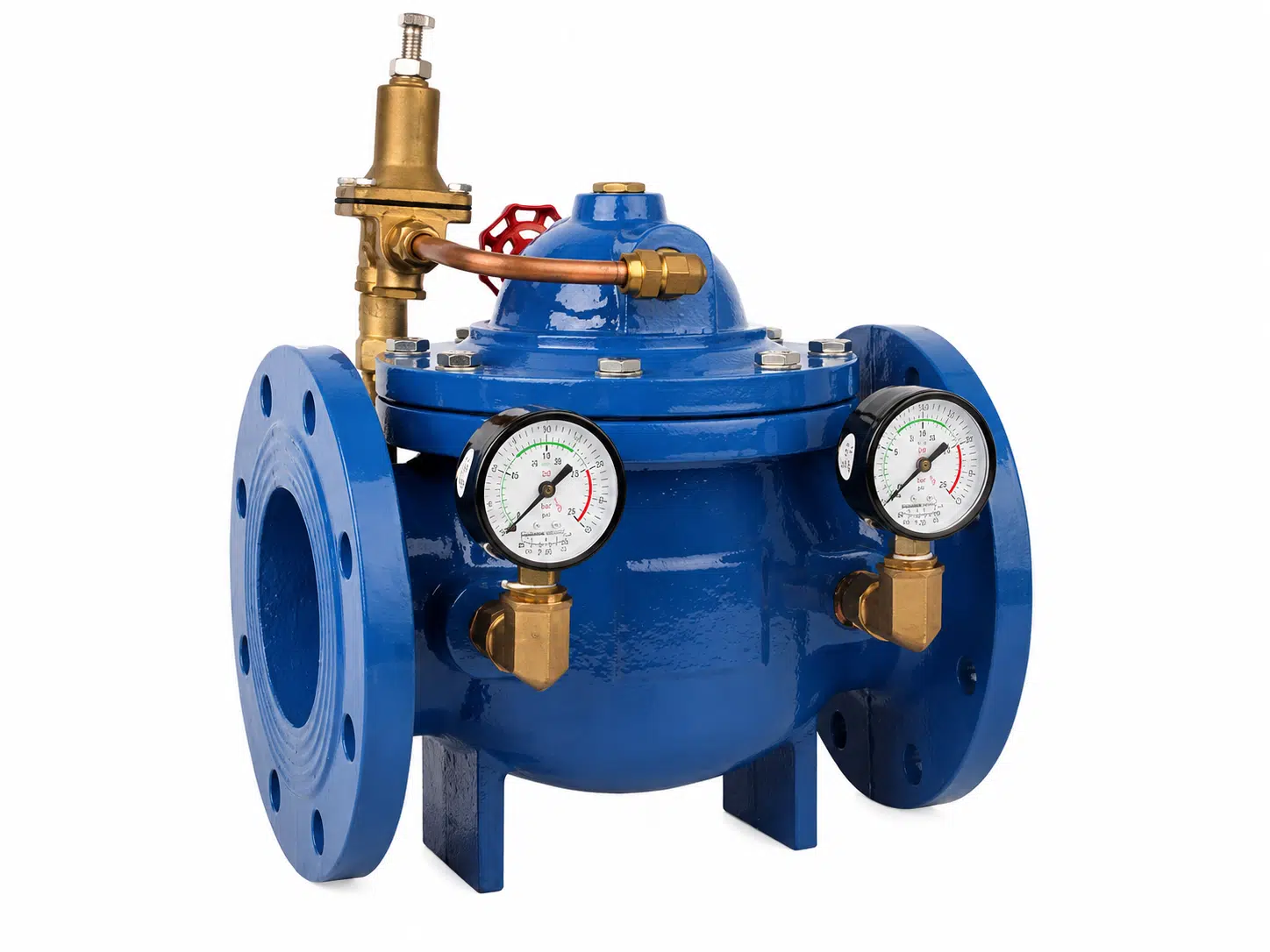

Регулировочные редукционные клапаны с пилотным управлением
В редукционном клапане с пилотным управлением для управления основным клапаном используется пилотный клапан. Пилот определяет давление на выходе и регулирует давление, действующее на мембрану или поршень основного клапана. Это позволяет основному клапану реагировать на большие изменения расхода или более жесткие условия регулирования давления.
Конструкции с пилотным управлением часто используются там, где диапазон расхода шире, требуется более стабильный контроль давления или большие размеры линии. Их преимущество заключается в возможности управления. Их ограничение заключается в том, что пилотный контур добавляет больше компонентов, которые должны оставаться чистыми, правильно отрегулированными и правильно подключенными.
Если клапан с пилотным управлением не реагирует на регулировку, причина может быть не только в регулировочном винте, но и в пилотном клапане, линии считывания, сетчатом фильтре, запертом воздухе или главной мембране.
Основные различия в корректировках
| Фактор | Дизайн прямого действия | Экспериментальная конструкция |
|---|---|---|
| Метод контроля давления | Основная пружина и мембрана/поршень реагируют непосредственно на давление в потоке. | Пилотный клапан управляет сигналом, подаваемым на основной клапан. |
| Главная точка регулировки | Основная пружина или регулировочный винт. | Установочный винт пилота или система управления пилотом. |
| Ответное поведение | Более простой и прямой ответ. | При правильном выборе размера и обслуживании лучше подходит для больших или широких потоков. |
| Стабильность контроля давления | Обычно большее влияние оказывают изменения течения и диапазон пружин. | При правильном выборе размера и обслуживании обычно лучше подходят для более широких изменений расхода. |
| Типичный вариант обслуживания | Небольшие нагрузки, локальное снижение давления, обслуживание в точках потребления. | Большие диапазоны расхода, большие системы или более жесткие требования к контролю. |
| Общие проблемы с регулировкой | Диапазон пружин, состояние мембраны, состояние седла. | Пилотный сетчатый фильтр, линия считывания, пилотная мембрана, захваченный воздух, стабилизация. |
| Ориентация на техническое обслуживание | Внутренние детали главного клапана и состояние пружины/диафрагмы. | Пилотная система плюс состояние главного клапана. |
| Ограничение | Может демонстрировать более широкие колебания давления при изменении требований. | Большее количество компонентов может повлиять на отклик и устранение неполадок. |
Отраслевое руководство по регуляторы с прямым и пилотным управлением также учитывает указания конкретного производителя, поэтому фактическую точность регулирования следует уточнять по техническому паспорту клапана или спецификации производителя.
Для выбора и поиска неисправностей практическая разница заключается в следующем: конструкции прямого действия проще и легче проверяются, в то время как конструкции с пилотным управлением могут обеспечить лучший контроль при более широких изменениях расхода, но требуют более пристального внимания к состоянию пилота, состоянию линии считывания и стабилизации после настройки.
Правильный выбор конструкции зависит от среды, диапазона давления, потребности в расходе, требований к реакции, доступа к обслуживанию и требуемой стабильности давления на выходе. Конструкция прямого действия не является автоматически “лучшей”, поскольку она проще, а конструкция с пилотным управлением не является автоматически “лучшей”, поскольку она более совершенна. Требования к системе должны определять конструкцию.
Метод настройки и регулировки давления
Настройка и регулировка давления являются важными вспомогательными функциями для редукционного клапана. Процесс настройки должен подтвердить, что клапан может поддерживать требуемое давление на выходе при соответствующих условиях эксплуатации.
В этом разделе приведена общая логика настройки. Он не должен заменять фактический технический паспорт клапана, МОМ производителя, спецификацию проекта или процедуру безопасности на объекте.
Перед регулировкой настройки клапана
Перед регулировкой клапана убедитесь, что регулировка действительно является правильным действием. Многие проблемы с давлением вызваны условиями, которые невозможно устранить поворотом регулировочного винта.
Перед регулировкой проверьте:
- необходимое давление на выходе;
- текущее давление на выходе;
- давление на входе;
- нормальное состояние потока;
- среды и температуры;
- является ли клапан прямым или пилотным;
- подходит ли установленный диапазон пружин;
- соответствует ли размер клапана фактической нагрузке;
- могут ли быть заблокированы сетчатые фильтры, пилотные линии или линии датчиков;
- наличие видимых утечек, коррозии, вибрации или повреждений.
Требуемое давление на выходе должно быть определено из проекта системы, требований к оборудованию, спецификации проекта, технического паспорта клапана или технологических требований. Оно не должно быть скопировано из рекомендаций по давлению воды в жилых домах или других системах, не имеющих отношения к делу.
Эти проверки определяют, какие действия следует предпринять дальше - регулировку, осмотр, очистку, пересмотр размеров или планирование замены. Если базовые проверки давления и состояния не подтверждают регулировку, закручивание винта может лишь скрыть реальную неисправность.
Регулировочный винт, контргайка, пружина и мембрана Логика
Во многих редукционных клапанах регулировочный винт фиксируется контргайкой или контргайкой. Контргайка предотвращает смещение настройки из-за вибрации, обращения или колебаний давления.
В типичной последовательности регулировки сначала ослабляется контргайка, постепенно перемещается регулировочный винт, после каждого изменения следят за показаниями манометра на выходе, и только после подтверждения требуемого давления на выходе контргайка снова затягивается. Подробную последовательность действий следует сохранить в таблице шагов регулировки, приведенной ниже.
Во многих конструкциях поворот регулировочного винта по часовой стрелке увеличивает сжатие пружины и повышает настройку давления на выходе. Поворот против часовой стрелки уменьшает сжатие пружины и снижает настройку. Однако это направление должно быть проверено в соответствии с реальной конструкцией клапана, поскольку не все клапаны устроены одинаково.
Регулировочный винт редукционного клапана не должен быть доведен до предела. Если после регулировки давление на выходе не меняется, остановитесь и осмотрите систему, а не продолжайте вращать винт.

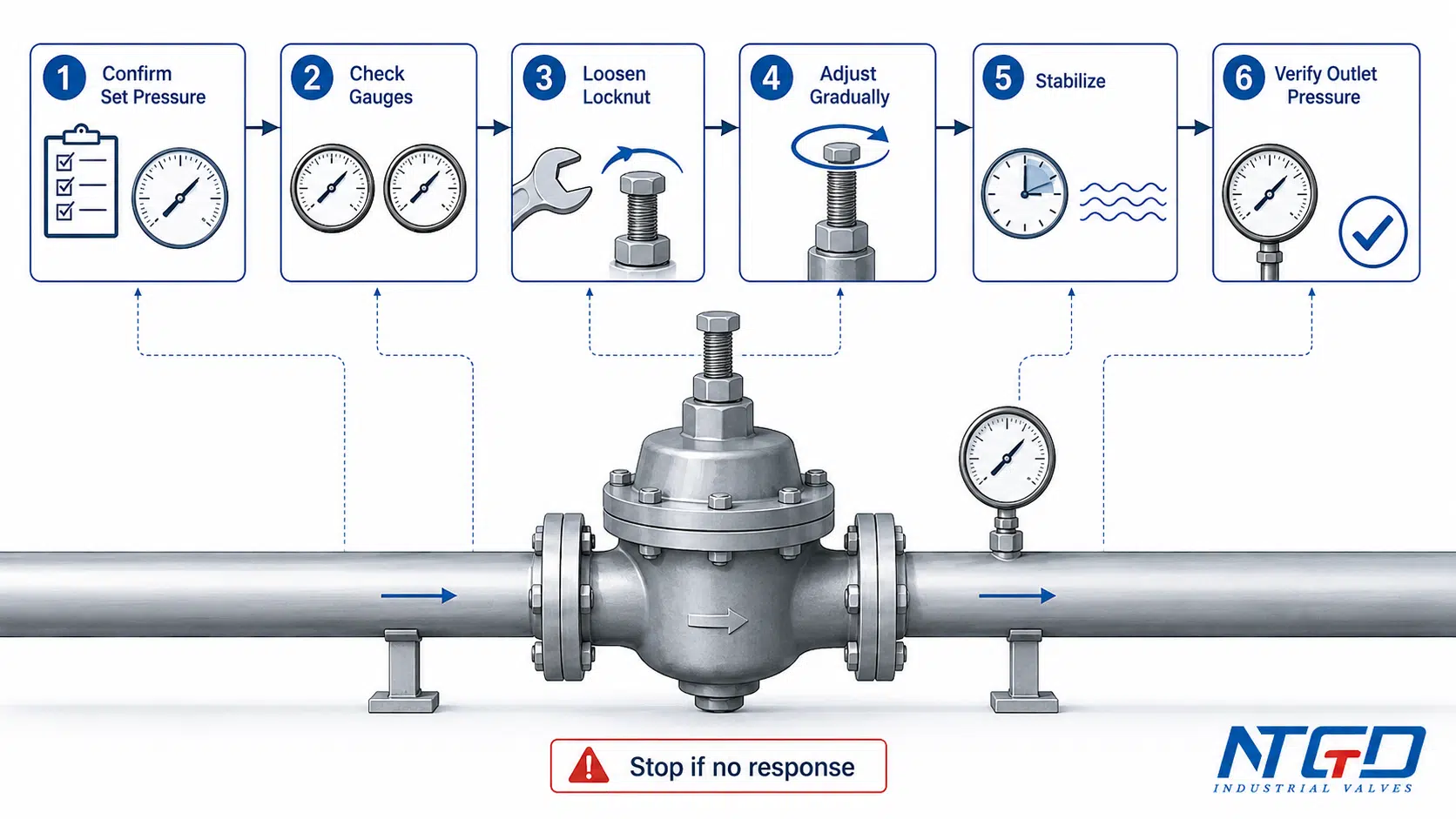

Общие этапы регулировки редукционного клапана
По возможности регулировку следует проверять при нормальном рабочем расходе системы. Показания давления, снятые при холостом ходе или необычно низком расходе, могут не отражать реальную производительность при нормальном расходе.
| Шаг | Что делать | Почему это важно |
|---|---|---|
| 1 | Подтвердите требуемое давление на выходе. | Целевое давление должно определяться системными требованиями, а не догадками. |
| 2 | Проверьте показания давления на входе и выходе. | Это подтверждает достаточность давления питания и управляемость клапана. |
| 3 | Проверьте состояние клапана и системы. | Засорение, неправильный размер, утечка или повреждение мембраны могут сделать регулировку неэффективной. |
| 4 | Ослабьте контргайку или контргайку. | Это позволяет перемещать регулировочный винт без повреждения стопорного механизма. |
| 5 | Постепенно поворачивайте регулировочный винт. | Небольшие изменения снижают риск превышения или нестабильности давления. |
| 6 | Дайте клапану и системе стабилизироваться. | Клапанам с пилотным управлением и большим системам может потребоваться время, чтобы давление установилось. |
| 7 | Повторно проверьте давление на выходе. | Показания манометра подтверждают фактическое контролируемое давление. |
| 8 | Закрепите настройку. | Затягивание контргайки помогает предотвратить смещение настроек. |
| 9 | Монитор в рабочем состоянии. | Давление может меняться при изменении расхода или нагрузки. |
Если давление на выходе не меняется после регулировки, не продолжайте вращать винт. Рассматривайте отсутствие реакции как сигнал к проверке клапана, пилотной цепи, сетчатый фильтр, Линия считывания, диапазон пружины, мембрана и давление в системе.
Этот процесс поддерживает общие поиски, такие как регулировка редукционного клапана, регулировка PRV и регулировка редуктора давления. Однако фактическая процедура на месте должна всегда соответствовать конкретной конструкции клапана и инструкциям производителя.
Как подтвердить давление в нисходящем потоке после регулировки
Регулировка завершена только тогда, когда давление на выходе подтверждено, стабильно и подходит для системы. Не используйте количество оборотов винта в качестве окончательного подтверждения.
Правильное подтверждение должно включать в себя:
- давление на выходе после регулировки;
- давление на входе во время регулировки;
- состояние потока во время проверки;
- время отклика после настройки;
- Неважно, охотится ли клапан, проскакивает или дрейфует;
- изменилась ли настройка при затягивании контргайки;
- остается ли давление приемлемым при нормальном спросе.
Если давление не стабилизируется, проверьте Критерии определения размеров и выбора клапанов, Диапазон пружин, состояние пилотного контура, засорение сетчатого фильтра, изменение потребности на выходе или внутренний износ.

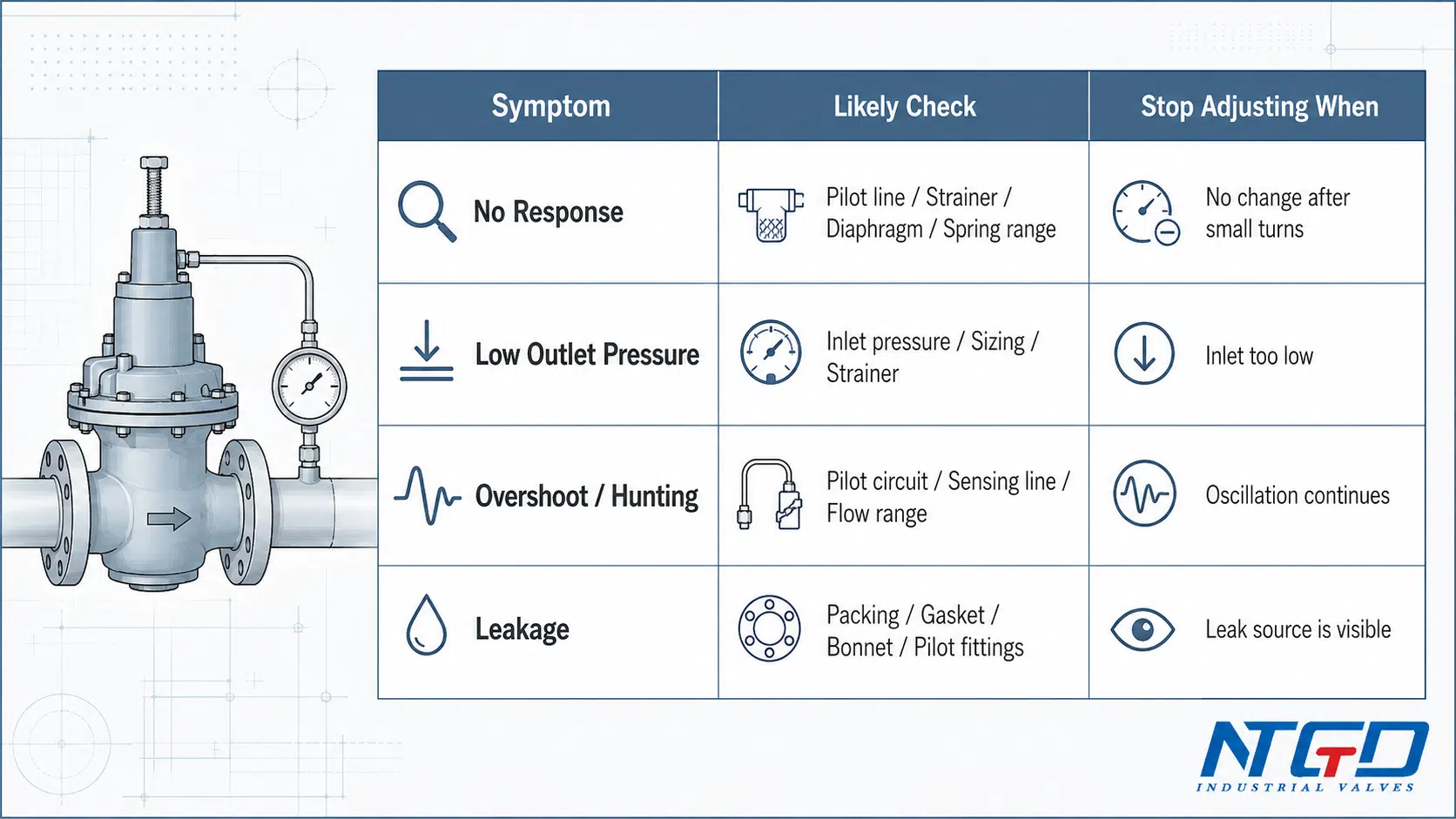

Когда корректировка не решает проблему
Если регулировка не приводит к изменению давления на выходе или если давление остается нестабильным после контролируемой регулировки, следующим шагом будет проверка, а не продолжение перемещения винта.
Регулировка редукционного клапана должна быть приостановлена и рассмотрена более тщательно, если:
- давление на выходе не реагирует на регулировку;
- требуемое давление на выходе близко к предельным значениям в системе;
- клапан используется для работы с паром, газом, кислородом, гидравликой или в критических процессах;
- клапан работает в режиме пилота, и давление в нем скачет или зашкаливает;
- клапан неоднократно дрейфовал при настройке;
- установленный клапан может иметь заниженные или завышенные размеры;
- мембрана, седло, управляющий клапан или пружина могут быть повреждены;
- в области регулировки видна утечка.
В таких случаях продолжение регулировки может усугубить проблему. Правильным действием может быть осмотр, очистка, пересмотр размеров, ремонт или замена.

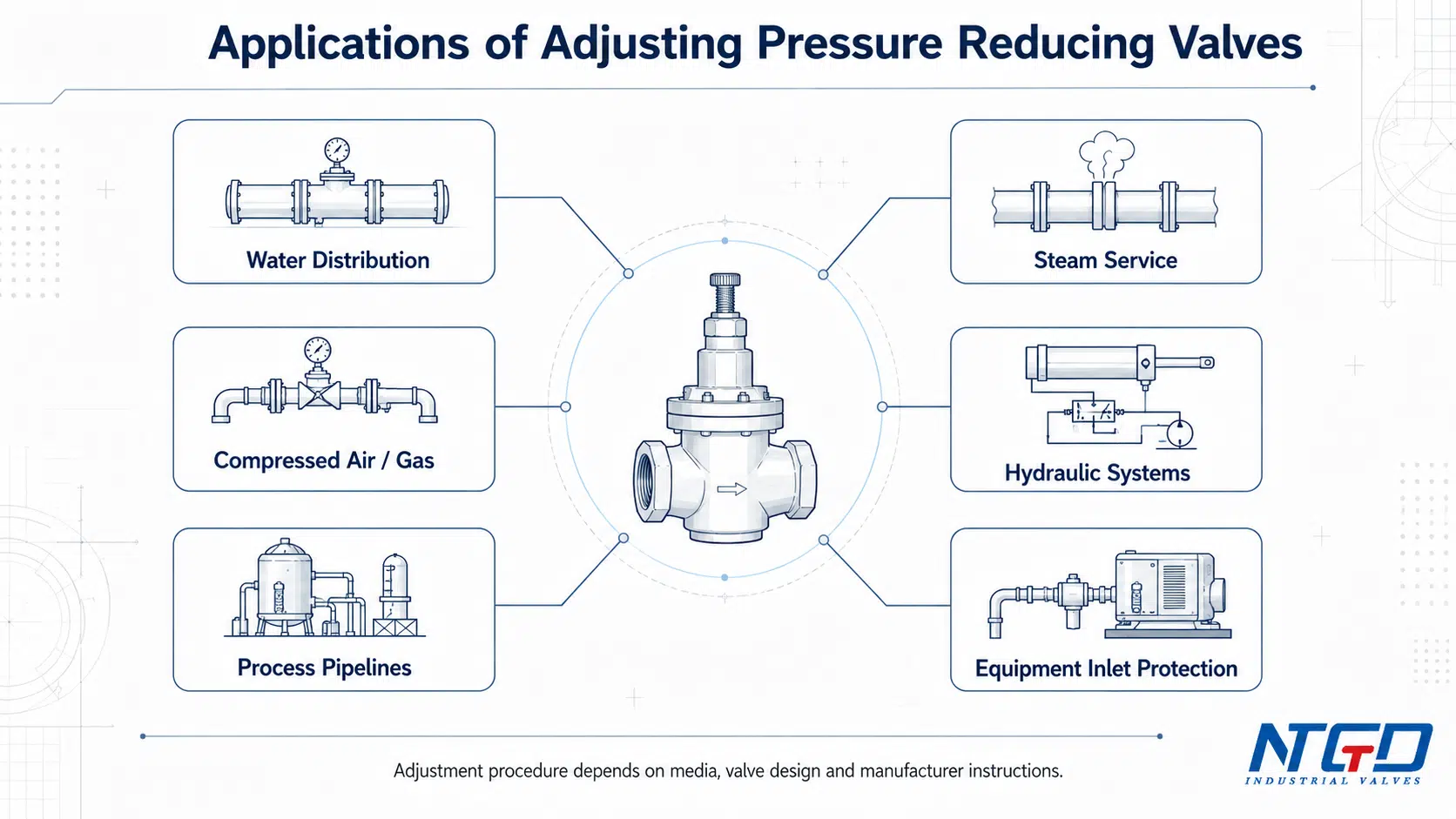

Области применения регулирующих редукционных клапанов
Регулировочные редукционные клапаны используются в тех случаях, когда необходимо снизить, контролировать или защитить давление на выходе из системы от чрезмерного давления. Точная конструкция клапана и процедура настройки зависят от среды и требований системы.
| Область применения | Почему необходимо снижать давление | Регулировка / выбор Примечание |
|---|---|---|
| Системы распределения и подачи воды | Помогает снизить повышенное давление в системе подачи до контролируемого давления на выходе. | Регулировка для конкретной воды должна соответствовать редукционный клапан давления воды дизайн и требования к участку. |
| Обслуживание пара | Помогает подавать пар при более низком давлении для использования в оборудовании или технологических процессах. | Паровые клапаны PRV требуют внимания к температуре, поведению конденсата и условиям прогрева. |
| Системы сжатого воздуха и газа | Помогает защитить оборудование, расположенное ниже по течению, от избыточного давления. | Требования к материалам, уплотнениям и безопасности должны соответствовать требованиям газовой службы. |
| Гидравлические системы | Помогает контролировать давление в приводах, прессах или ответвлениях. | Гидравлическая регулировка может быть связана с различными требованиями к реагированию и безопасности. |
| Промышленные технологические трубопроводы | Помогает стабилизировать давление перед оборудованием, приборами или технологическими установками. | Перед изменением настроек следует проверить размеры клапана и диапазон расхода. |
| Защита от давления на входе оборудования | Позволяет снизить риск повреждения из-за чрезмерного давления на входе. | Требуемое давление на выходе должно быть указано в технических характеристиках оборудования. |
В этих случаях используется один и тот же принцип снижения давления, но процедура настройки должна соответствовать конкретному типу клапана, рабочей среде, температуре, требованиям безопасности и документации производителя для данного вида обслуживания.
Эти категории применения не означают, что одна процедура регулировки применима ко всем услугам. Водяные, паровые, газовые, гидравлические и технологические системы могут иметь различные требования к установке, процедурам безопасности и обслуживанию.
Поэтому в данной статье описана общая логика настройки редукционных клапанов, а также логика поддержки продукции. Если требуется более конкретная процедура, следует использовать страницы, посвященные специфике обслуживания, или технические паспорта.
Преимущества и ограничения регулировки редукционных клапанов
При правильном выборе, установке и настройке редукционный клапан может обеспечить высокую эффективность системы. В то же время регулировка имеет свои пределы. Она не может устранить все проблемы с давлением.
| Преимущество / ограничение | Значение инженерии | Записка покупателя / эксплуатационника |
|---|---|---|
| Помогает поддерживать давление в потоке | Снижает повышенное давление на входе до контролируемого давления на выходе. | Перед выбором или настройкой подтвердите требуемое заданное давление. |
| Защита оборудования, расположенного ниже по течению | Помогает предотвратить чрезмерное давление на чувствительное оборудование. | Проверьте предельные значения давления на оборудовании, расположенном ниже по потоку. |
| Поддерживает различные требования к контролю давления | Конструкции прямого действия и с пилотным управлением могут соответствовать различным требованиям к расходу и регулированию. | Выберите тип конструкции в зависимости от диапазона расхода, стабильности давления и доступа к обслуживанию. |
| Позволяет устанавливать давление в полевых условиях в пределах расчетных значений | Механизм регулировки позволяет настраивать давление на выходе в пределах номинального диапазона клапана. | Не превышайте диапазон пружин или инструкции производителя. |
| Поддержка поиска и устранения неисправностей | Реакция на давление может помочь определить размер, засорение, проблемы с мембраной или пилотом. | Отсутствие реакции после регулировки означает необходимость проверки. |
| Требуется проверка на основе манометра | Настройка давления должна быть проверена калиброванные приборы для измерения давления для подтверждения точности и безопасности. | Само по себе вращение винта не является надежным методом настройки. |
| Невозможно исправить неправильный размер | Заниженный или завышенный клапан может оставаться нестабильным даже после регулировки. Переразмеренный клапан может зависнуть или вызвать нестабильное управление, а недоразмерный клапан может не обеспечить требуемое давление на выходе при нормальном расходе. | Изучите диапазон расхода и пропускную способность клапана. |
| Невозможно восстановить внутренние повреждения | Поврежденная мембрана, изношенное седло, засорение управляющей линии или сломанная пружина могут препятствовать управлению. | Может потребоваться техническое обслуживание или замена. |
| Различия в поведении, характерные для конкретного сервиса | Водные, паровые, газовые и гидравлические системы ведут себя по-разному. | Не применяйте одну общую процедуру настройки к каждому средству. |
| Более крупные конструкции или конструкции с пилотным управлением могут требовать больше места и внимания при обслуживании | Увеличение количества компонентов может улучшить контроль, но также добавит точек проверки. | Продумайте место для установки, доступ и план обслуживания. |
Основное преимущество редукционного клапана с регулировкой давления заключается не только в том, что его можно поворачивать или настраивать. Его ценность заключается в том, что он позволяет регулировать давление на выходе, если конструкция клапана, диапазон пружин, совместимость сред и условия в системе соответствуют требованиям.
Неправильная настройка может привести к нестабильному давлению на выходе, повторному поиску неисправностей, ненужной замене клапана или риску для оборудования ниже по течению. По этой причине регулировка давления должна всегда использоваться в качестве части обзора продукта, а не только как этап технического обслуживания.
Поиск и устранение неисправностей Регулировка редукционных клапанов
Устранение неисправностей следует начинать с симптома, а не с повторного перемещения винта. Если редукционный клапан не срабатывает правильно после настройки, причина может быть в клапане, управляющем контуре, сетчатом фильтре, линии считывания, мембране, седле, диапазоне пружин, обводной линии или требовании системы.
| Симптом | Возможная причина | Регулировка / инспекция Направление | Когда прекратить регулировку |
|---|---|---|---|
| Регулировочный винт не влияет | Засорение пилотной линии, повреждение мембраны, низкое давление на входе, поломка пружины, неправильный диапазон пружины, засорение сетчатого фильтра | Проверьте манометры на входе и выходе; осмотрите пилотную линию, пружину, мембрану, сетчатый фильтр и внутренние детали. | Остановитесь, если давление на выходе не изменится после контролируемой регулировки. |
| Давление на выходе остается слишком низким | Слишком низкий уровень настройки пилота, недостаточное давление на входе, клапан недостаточного размера, засорение сетчатого фильтра, высокая потребность в воде в нижнем течении | Перед увеличением настройки проверьте требуемое заданное давление и давление подачи. | Остановите, если давление на входе недостаточно или потребность превышает пропускную способность клапана. |
| Давление на выходе остается слишком высоким | Чрезмерно отрегулированный винт, неисправность пилота, загрязнение седла, утечка из байпаса, повреждение мембраны | Постепенно уменьшайте настройку и проверьте давление на выходе. | Остановитесь, если после регулировки давление остается высоким или есть подозрение на утечку байпаса. |
| Давление зашкаливает | Переразмеренный клапан, нестабильный поток, грязь между седлом и диском, плохой контроль пилота | Избегайте агрессивной регулировки; дайте стабилизироваться и пересмотрите размер клапана. | Остановитесь, если превышение повторяется при нормальной нагрузке. |
| Давление колеблется или скачет | Нестабильность пилота, запертый воздух, засорение линии считывания, изменение потребности, переразмеренный клапан | Приоритет отдавайте проверке пилотного контура, линии считывания, наличию воздуха в ловушке, диапазону расхода и возможному превышению размера клапана, а не попыткам подавить появление давления путем многократной регулировки винта. | Прекратите подачу давления при повторных поворотах винта. |
| Клапан не открывается | Забитое отверстие, засоренный сетчатый фильтр, неисправная мембрана, недостаточный сигнал пилота | Осмотрите сетчатый фильтр, диафрагму, мембрану и пилотную линию. | Остановитесь, если клапан не реагирует после основных проверок. |
| Клапан не закрывается | Утечка из байпаса, неисправность пилота, загрязнение седла, повреждение мембраны | Проверьте перепускной клапан, мембрану пилота, седло и главный клапан. | Прекратите затягивать регулировочный винт в качестве способа закрытия. |
| Утечка в области регулировки | Поврежденный сальник, прокладка, уплотнение крышки, управляющий фитинг или область контргайки | Проверьте уплотнительные детали и выполните процедуру обслуживания. | Остановите регулировку и изолируйте в соответствии с процедурой на месте эксплуатации. |
Регулировочный винт не влияет
Никогда не выкручивайте регулировочный винт за пределы его нормального диапазона хода. Усилие на винт может привести к повреждению резьбы, перегрузке пружины, повреждению мембранного механизма или к тому, что клапан не сможет удерживать стабильную настройку.
Если регулировочный винт не влияет на давление на выходе, не продолжайте его вращать. Это один из самых важных сигналов для поиска неисправностей.
К распространенным причинам относятся:
- засорился сетчатый фильтр;
- заблокирована линия датчика пилота;
- низкое давление на входе;
- поврежденная мембрана;
- сломанная или неправильная пружина;
- грязь в седле управляющего клапана;
- неправильный размер клапана для фактического расхода;
- Негерметичность перепускного клапана.
В этой ситуации регулировочный винт не является основной причиной. Перед дальнейшей регулировкой следует проверить состояние клапана и системы.
Давление на выходе остается слишком низким
Низкое давление подачи может возникнуть при слишком низкой настройке клапана, а также при недостаточном давлении подачи, заниженном размере клапана, засорении сетчатого фильтра или повреждении мембраны.
Прежде чем увеличивать настройку, проверьте давление на входе. Редукционный клапан не может поддерживать давление на входе выше того, которое может выдержать конструкция трубопровода и клапана.
Слишком высокое давление на выходе или его превышение
Высокое давление на выходе после регулировки может быть вызвано чрезмерной регулировкой, загрязнением седла, утечкой из байпаса, неисправностью пилота или повреждением внутренних деталей. Превышение давления при небольшой нагрузке может также указывать на переразмеренный клапан или нестабильное рабочее состояние.
Не устраняйте повторяющиеся проскакивания, делая большие движения винтом. Постепенно уменьшите настройку, дайте стабилизироваться и проверьте причину.
Колебания или скачки давления
Колебания давления могут возникать при переразмеренном клапане, нестабильной схеме пилота, блокировке линии считывания, быстром изменении потребности или влиянии запертого воздуха на реакцию пилота.
В конструкциях с пилотным управлением проверьте сетчатый фильтр пилота, линию считывания, мембрану пилота, седло пилота и время стабилизации. Повторная регулировка без решения этих вопросов может сделать управление менее стабильным.
Проверяемые проблемы PRV с пилотным управлением
Для редукционных клапанов с пилотным управлением рассмотрим:
- настройка управляющего клапана;
- Засорение пилотного сетчатого фильтра;
- Задержанный воздух в пилотной трубке;
- заблокированная сенсорная линия;
- состояние управляющей мембраны;
- состояние мембраны главного клапана;
- Загрязнение кресла пилота;
- время стабилизации после регулировки.
Регулировка пилотного клапана должна рассматриваться как часть системы управления давлением, а не как простое перемещение винта.
Утечка в зоне регулировки
Утечка в районе регулировочного винта, колпака, контргайки, управляющего фитинга или крышки мембраны не является нормальной проблемой регулировки. Она может указывать на повреждение сальника, разрушение прокладки, ослабление фитингов, повреждение мембраны или негерметичность соединения корпуса.
Не пытайтесь устранить утечку, нажимая на регулировочный винт. Прекратите регулировку, изолируйте клапан в соответствии с процедурой на месте и осмотрите уплотнительные детали.
Часто задаваемые вопросы о регулировке редукционных клапанов
Что делает регулировочный винт на редукционном клапане?
Регулировочный винт изменяет сжатие пружины или уставку пилота, в зависимости от конструкции клапана. Это изменяет баланс сил, определяющий настройку давления на выходе. Окончательная настройка должна быть проверена с помощью манометра.
Как настроить редукционный клапан?
Чтобы настроить редукционный клапан, подтвердите требуемое давление на выходе, проверьте показания давления на входе и выходе, ослабьте контргайку или контргайку, постепенно поворачивайте регулировочный винт, дайте системе стабилизироваться, проверьте давление на выходе и зафиксируйте настройку. Точный метод должен соответствовать конструкции клапана и инструкциям производителя.
Можно ли настроить редукционный клапан без манометра?
Нет. Для подтверждения фактического давления на выходе необходим манометр. Вращением винта, звуком или ощущением потока нельзя проверить, надежно ли настроен клапан. Промышленная настройка должна основываться на показаниях давления, нормальных условиях эксплуатации, где это возможно, и инструкциях производителя.
В какую сторону нужно повернуть регулировочный винт редукционного клапана?
Во многих конструкциях регулировка по часовой стрелке увеличивает сжатие пружины и повышает значение давления на выходе, а регулировка против часовой стрелки снижает его. Это не является универсальным. Перед регулировкой всегда уточняйте направление по техническому паспорту или МОМ клапана.
На какую величину должен быть настроен редукционный клапан?
Редукционный клапан должен быть настроен в соответствии с требуемым давлением в системе. В промышленных условиях это значение зависит от технологических требований, пределов нижележащего оборудования, рабочей среды, класса давления, конструкции клапана и спецификации проекта. Универсальной промышленной настройки не существует.
Почему давление на выходе не меняется после регулировки?
Если давление на выходе не изменяется после регулировки, причиной может быть низкое давление на входе, засорение сетчатого фильтра, засорение пилотной линии, повреждение мембраны, неправильный диапазон пружины, неисправность пилота, утечка байпаса или неправильный размер клапана.
Если показания давления не изменяются после контролируемой регулировки, оператор должен прекратить регулировку и рассматривать это состояние как диагностику неисправности клапана или системы, а не как запрос на увеличение числа оборотов винта.
Является ли регулировка PRV тем же самым, что и регулировка редукционного клапана?
Во многих промышленных и сантехнических обсуждениях PRV используется как аббревиатура редукционного клапана. В этой статье регулировка PRV означает регулировку редукционного клапана. Однако в некоторых случаях PRV может означать и клапан сброса давления, поэтому тип клапана всегда следует уточнять.
При общении с поставщиком, группой технического обслуживания или инженером проекта уточните, означает ли PRV редукционный клапан или клапан сброса давления, чтобы избежать выбора или настройки клапана неправильного типа.
Регулятор давления - это то же самое, что и редукционный клапан?
В некоторых обсуждениях давления воды регулятор давления и редукционный клапан используются аналогично. При выборе промышленной арматуры следует тщательно проверять терминологию, поскольку регулятор, редукционный клапан и регулирующий клапан могут обозначать различные конструкции изделий в зависимости от условий эксплуатации, стандарта и производителя.
Является ли регулировка редукционного клапана тем же самым, что и регулировка предохранительного клапана?
Нет. Редукционный клапан регулирует давление на входе при нормальной работе путем снижения давления на входе, в то время как клапан сброса давления открывается для сброса избыточного давления в условиях избыточного давления. Логика настройки, функции безопасности и требования к обслуживанию у них разные.
Изменяется ли процедура настройки для паровых, водяных, газовых или гидравлических PRV?
Да. Общая логика - подтверждение давления, постепенная регулировка, проверка давления на выходе и следование руководству по эксплуатации клапана - может быть схожей, но паровые, водяные, газовые и гидравлические клапаны PRV могут иметь различное поведение среды, требования безопасности, особенности установки, скорость реагирования и процедуры обслуживания. Перед настройкой следует ознакомиться с инструкциями по обслуживанию.
Заключение
Регулировочный редукционный клапан - это изделие, используемое для снижения и регулирования давления на выходе, но его функция регулировки также является ключевой частью его инженерной ценности. Регулировочный винт, пружина, мембрана, седло, управляющий клапан и обратная связь по давлению на выходе - все это вместе определяет реакцию клапана.
Надежная регулировка редукционного клапана зависит от требований системы, подтверждения показаний манометра, небольших контролируемых изменений, стабилизации и проверки, когда клапан не реагирует. Если давление остается нестабильным, слишком высоким, слишком низким или не поддается регулировке, проблема может заключаться не только в настройке винта, но и в выборе размера клапана, засорении, повреждении мембраны, неисправности пилота, износе седла или состоянии системы.
Для надежного анализа продукта необходимо проверить конструкцию клапана, диапазон пружин, требуемое давление, диапазон расхода, среду и симптомы устранения неисправностей, а не рассматривать их как отдельные вопросы.
Выбор или обзор регулирующего редукционного клапана
При выборе или рассмотрении редукционного клапана наиболее важной информацией является не только желаемое давление на выходе. Клапан также должен соответствовать рабочей среде, входному давлению, диапазону расхода, температуре, классу давления, материалу, типу соединения, требованиям к стабильности управления и доступу к обслуживанию.
Для выбора промышленного редукционного клапана, проверки настройки давления или устранения неисправностей подготовьте следующую информацию перед техническим обзором:
| Пункт для подтверждения | Почему это важно |
|---|---|
| СМИ | Влияет на материал, уплотнение, мембрану и пригодность к эксплуатации. |
| Давление на входе | Определяет доступное давление питания и диапазон снижения давления. |
| Требуемое давление на выходе | Определяет целевую установку. |
| Диапазон расхода | Влияет на размер клапана, стабильность и выбор прямой или пилотной конструкции. |
| Температура | Влияет на выбор материала, мембраны, прокладки и уплотнения. |
| Размер клапана и класс давления | Должны соответствовать условиям трубопровода и проекта. |
| Тип соединения | Влияет на совместимость при установке. |
| Конструкция прямого действия или с пилотным управлением | Влияет на поведение при регулировке и стабильность управления. |
| Симптом текущего давления | Помогает определить, в чем заключается проблема: в регулировке, определении размера, засорении или неисправности компонентов. |
Компания NTGD Valve может помочь провести анализ применения, когда необходимо выбрать, заменить или проверить редукционный клапан на наличие проблем, связанных с настройкой. В первую очередь следует обратить внимание на пригодность продукта, затем на настройку давления и устранение неполадок.
Перед заменой или повторным подбором проверьте, нет ли у вас аномальной реакции на давление, повторяющегося смещения настроек, нестабильного давления на выходе или подозрения на несоответствие размеров, контактный клапан NTGD для технического обзора.
