Гидравлический редукционный клапан

Имя автора: Брюс Чжэн

Роль автора: Соучредитель и инженер по клапанам в NTGD Valve

Био автора: Брюс Чжэн — соучредитель и инженер по клапанам в компании NTGD Valve. Он специализируется на подборе промышленных клапанов, применении клапанов регулирования давления, а также на подготовке технических материалов для международных B2B-покупателей.

Последнее обновление: 10 июня 2026 года

A гидравлический редукционный клапан — это клапан регулирования давления, используемый в гидравлических системах для понижения более высокого входного давления до более низкого, регулируемого давления на выходе. Он обычно применяется в тех случаях, когда одной из ветвей контура, приводу, зажиму, пилотной линии или вспомогательной функции требуется давление, ниже основного давления подачи от насоса. Если ветвь с пониженным давлением выбрана или настроена неправильно, это может привести к чрезмерному усилию привода, напряжению компонентов, выделению тепла, риску утечки или нестабильному движению машины.

При поиске гидравлической продукции понижающий клапан давления может также называться гидравлический регулятор давления или гидравлический клапан-регулятор давления. В практике покупателей эти термины могут пересекаться, однако их не следует считать полностью взаимозаменяемыми до тех пор, пока не будет подтверждена функция контура. В данной статье основное внимание уделяется именно системам с гидравлическим маслом, в которых клапан регулирует пониженное давление на выходе из контура.

Редукционные клапаны, паровые редукционные клапаны, сантехнические регуляторы, гидравлические редукционные клапаны, переходники из ПВХ и редукционные клапаны для систем противопожарной защиты отличаются по используемым средам, диапазонам давления, материалам, правилам монтажа и принципам выбора. Данное руководство посвящено гидравлическим редукционным клапанам, используемым в промышленных гидравлических системах. В нем объясняется, как они работают, чем отличаются типы прямого действия и пилотного управления, где они используются, что необходимо проверить перед выбором и как диагностировать распространенные проблемы с регулированием давления, не превращая страницу в полное руководство по настройке.

Что такое гидравлический редукционный клапан?

Гидравлический редукционный клапан — это клапан, который поддерживает более низкое давление в отдельной части гидравлической системы, в то время как в основном гидравлическом контуре давление остается более высоким. Обычно он устанавливается в тех случаях, когда давление, необходимое для ответвления, ниже, чем давление, создаваемое насосом или давление в верхней части контура.

Главное заключается в том, что клапан регулирует давление на выходе, а не общее давление в системе. Когда давление на выходе опускается ниже заданного значения, клапан пропускает поток. Когда давление на выходе приближается к заданному значению, клапан сужает проход, чтобы давление в отводе с пониженным давлением не продолжало расти вместе с давлением в основной системе.

Гидравлический редукционный клапан сам по себе не создает давления. Он регулирует давление за счет ограничения расхода и реагирования на сигнал обратной связи о давлении на выходе. Именно поэтому при выборе клапана необходимо учитывать конфигурацию контура, требуемый расход, заданное давление, условия слива, свойства рабочей жидкости и способ монтажа.

При проектировании важнее всего не просто вопрос “как называется клапан?”, а “какую часть контура должен регулировать этот клапан?”. Гидравлический редукционный клапан следует использовать в тех случаях, когда необходимо регулировать давление на выходе из клапана.

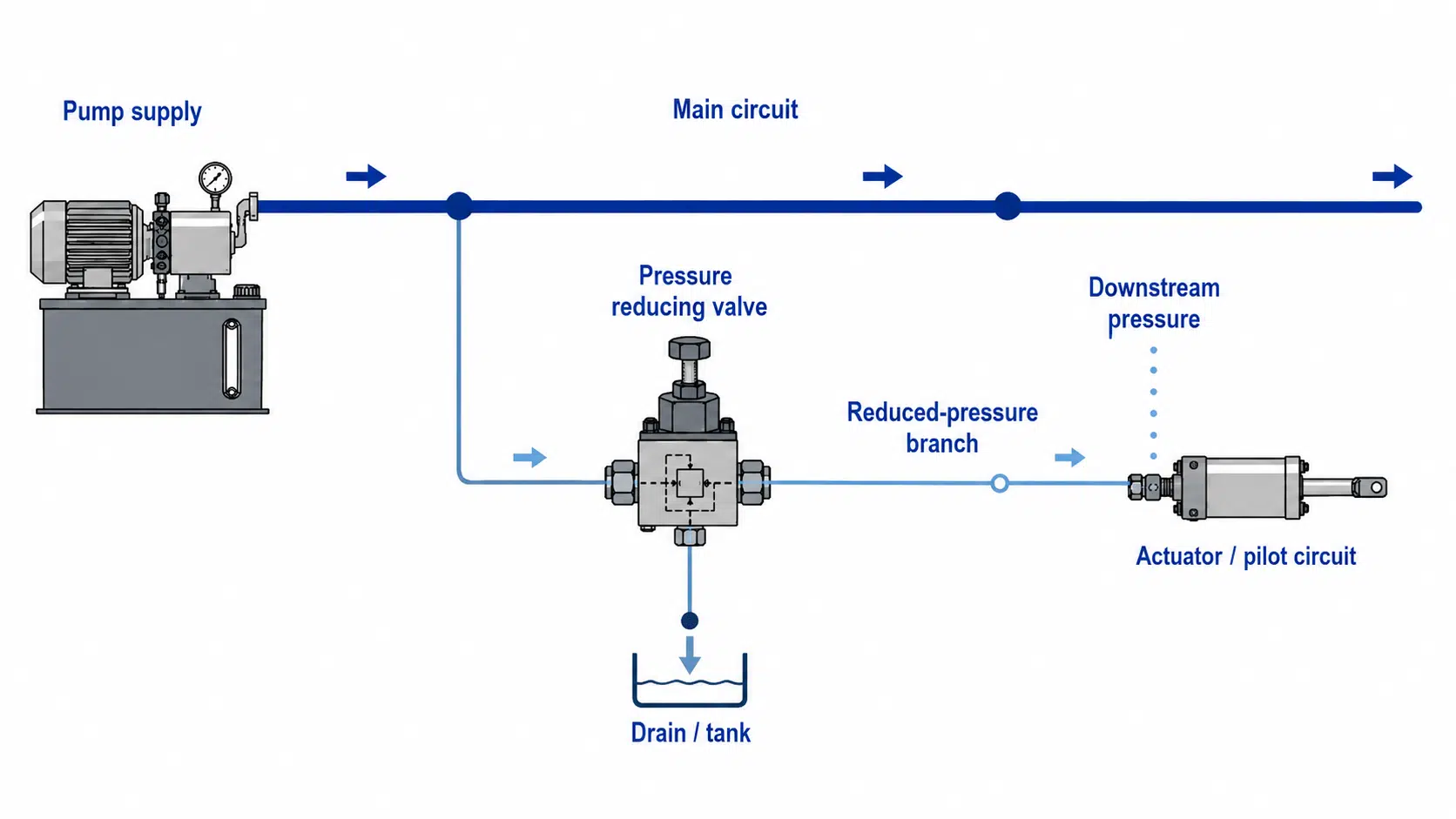

Какую роль играет редукционный клапан в гидравлической системе?

Редукционный клапан в гидравлической системе создает зону пониженного давления внутри системы, которая в противном случае могла бы работать при более высоком основном давлении. Это полезно в тех случаях, когда какой-либо привод, инструмент, зажим, пилотный контур или вспомогательная функция не должны получать полное давление подачи от насоса.

Например, магистральный контур высокого давления может питать ответвление пилотного механизма, ответвление удерживающего механизма или вспомогательный привод, работающие при более низком давлении. Если давление во всей системе достигнет уровня в этом ответвлении, это может привести к чрезмерному усилию, перегрузке компонентов, повреждению уплотнений, нестабильному движению или ненужному выделению тепла.

Редукционный клапан помогает предотвратить это, регулируя давление в отводе.

Именно поэтому выбор гидравлического редукционного клапана — это решение, касающееся всего контура, а не только размера самого клапана. Выбор неправильного уровня пониженного давления может напрямую повлиять на усилие привода, нагрев системы, стабильность давления, срок службы уплотнений и надежность компонентов, расположенных ниже по потоку. Покупатель или инженер должны знать, в какой части гидравлической системы требуется понижение давления и какое давление должна поддерживать эта ветвь в рабочих условиях.

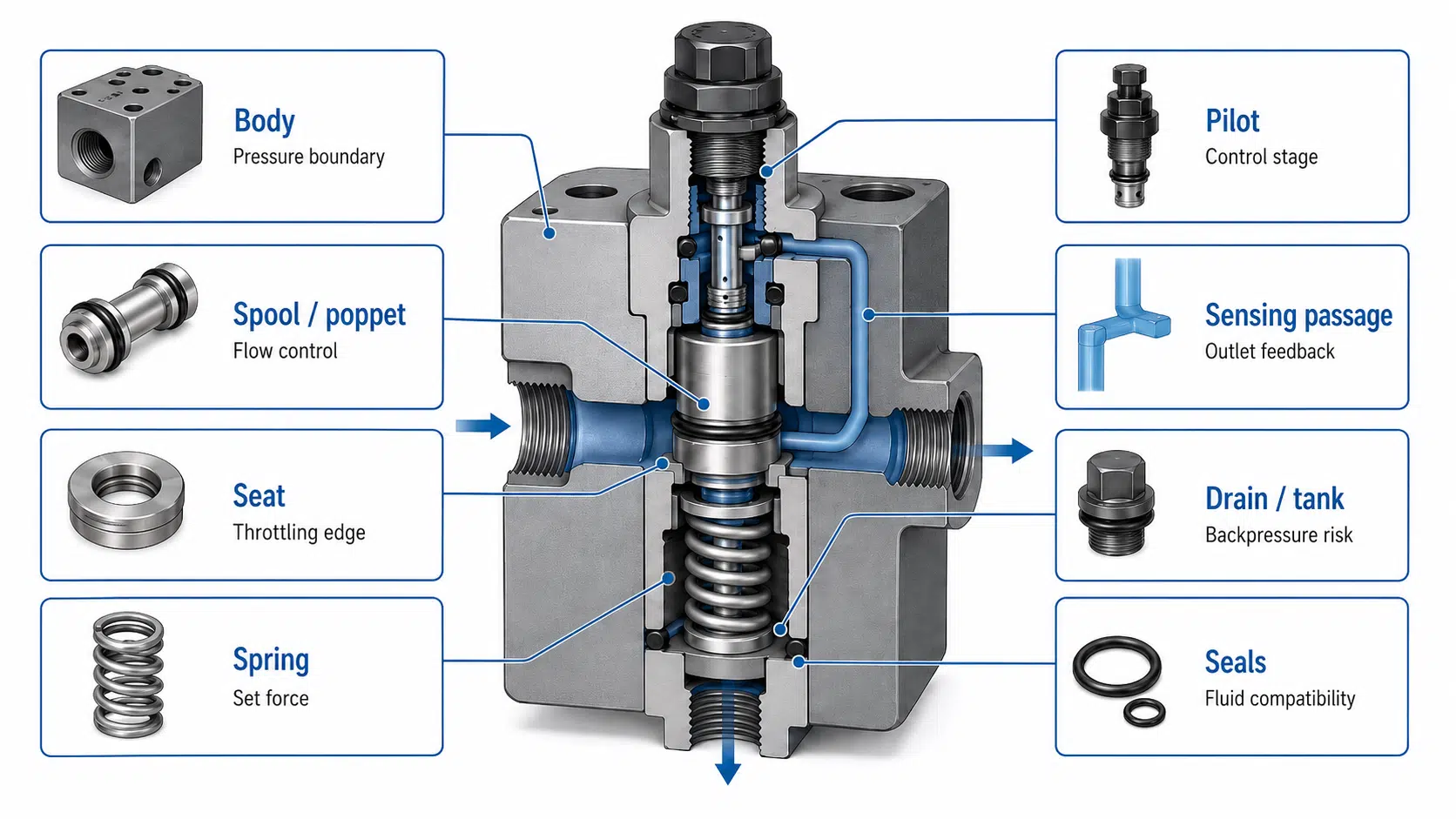

Основные компоненты гидравлического редукционного клапана

Конструкция гидравлического редукционного клапана может варьироваться, однако в большинстве случаев он состоит из корпуса, регулирующего элемента, пружины или пилотного механизма, датчика давления на выходе, уплотнений, а также, в некоторых случаях, слива или подключения к резервуару.

Цель раздела, посвященного компонентам, заключается не только в их идентификации. Каждый компонент влияет на регулирование давления, стабильность, риск утечки, скорость срабатывания, чувствительность к загрязнениям или пригодность к эксплуатации.

Клапаны прямого действия обычно имеют более простую внутреннюю конструкцию. Клапаны с пилотным управлением оснащены дополнительным пилотным камерой, что позволяет основному элементу справляться с большим расходом или поддерживать более стабильное давление при изменяющейся нагрузке. Некоторые редукционно-предохранительные клапаны также имеют канал, по которому избыточное давление на выходе сбрасывается в резервуар.

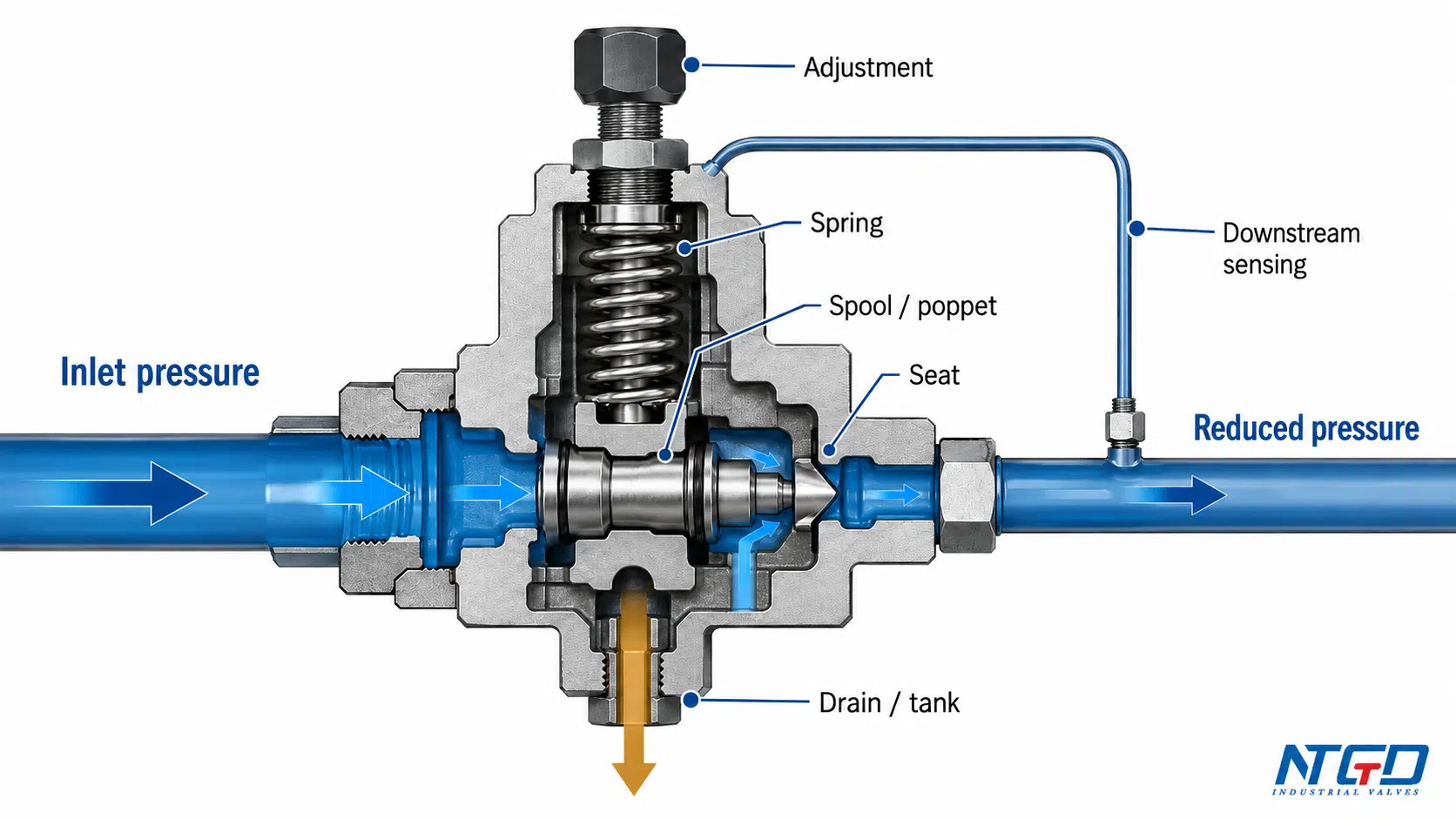

Как работает гидравлический редукционный клапан?

Гидравлический редукционный клапан измеряет давление на выходе и регулирует степень открытия проходного канала. Гидравлические редукционные клапаны — это нормально открытый когда давление на выходе ниже заданного значения, то есть они пропускают поток в отвод с пониженным давлением до тех пор, пока давление в этом отводе не приблизится к заданному значению.

Когда давление на выходе становится ниже заданного значения, клапан пропускает поток. Когда давление на выходе достигает заданного значения, клапан начинает дросселировать входящий поток для поддержания пониженного давления.

Конкретная внутренняя конструкция зависит от того, является ли клапан прямодействующим, с пилотным управлением, пропорциональным, картриджным, линейным, модульным или редукционно-предохранительным. Основная логика управления остается аналогичной.

Нормальные условия потока

Когда давление на выходе становится ниже заданного значения, усилие пружины удерживает клапан в открытом положении настолько, чтобы гидравлическая жидкость могла поступать в отвод с пониженным давлением. Привод, пилотная линия, зажим или вспомогательный контур получают масло из входной линии.

На данном этапе клапан не выполняет функцию запорного клапана. Он обеспечивает нарастание давления в ответвлении до заданного пониженного значения.

Давление на выходе достигло заданного значения

По мере поступления потока в нисходящий отвод давление на выходе повышается. Датчик давления или пилотный канал передает информацию об этом давлении в нисходящем отводе обратно к регулирующему элементу.

Когда давление на выходе приближается к значению, заданному пружиной или пилотным клапаном, регулирующий элемент начинает перемещаться в сторону положения дросселирования. Это приводит к уменьшению проходного сечения и предотвращает дальнейшее повышение давления на выходе до полного значения подаваемого насосом давления.

Регулирование расхода и давления

Клапан постоянно уравновешивает усилие пружины, усилие гидравлического давления и потребность в расходе. Если давление на выходе падает из-за того, что привод или ответвление потребляют расход, клапан открывается шире. Если давление на выходе повышается в сторону заданного значения, клапан закрывается сильнее.

Именно это уравновешивающее действие обеспечивает поддержание пониженного давления. Оно также объясняет одно из ключевых технических ограничений: клапан понижения давления не является источником давления. Он может поддерживать пониженное давление только в том случае, если подача на входе достаточна, пропускная способность клапана достаточна, а потребление на выходе не выходит за пределы заданного диапазона работы клапана.

Понять эту последовательность действий проще всего с помощью принципиальной схемы, поскольку взаимосвязь между датчиком, золотником или тарелкой, усилием пружины, расходом на входе и давлением на выходе в этом случае представлена визуально, а не только в текстовом виде.

Слив или поведение, направленное на снижение напряжения

В некоторых гидравлических редукционных клапанах требуется сливной канал или канал, ведущий в резервуар, для отвода пилотного потока или внутренних утечек. Если этот сливной канал заблокирован или подвержен воздействию чрезмерного противодавления, пониженное давление может стать нестабильным или превысить ожидаемое значение.

Редукционно-сбросный клапан выполняет ещё одну важную функцию. Он может снижать входное давление до заданного значения давления на выходе, а также сбрасывать избыточное давление на выходе, вызванное воздействием внешних сил, тепловым расширением или реакцией нагрузки.

Данную функцию необходимо проверять, сверяясь с конкретной схемой установки и техническим паспортом клапана, а не полагаться исключительно на название клапана. Стандартный редукционный клапан и редукционно-предохранительный клапан могут выглядеть одинаково в каталоге продукции, однако они по-разному справляются с избыточным давлением на выходе.

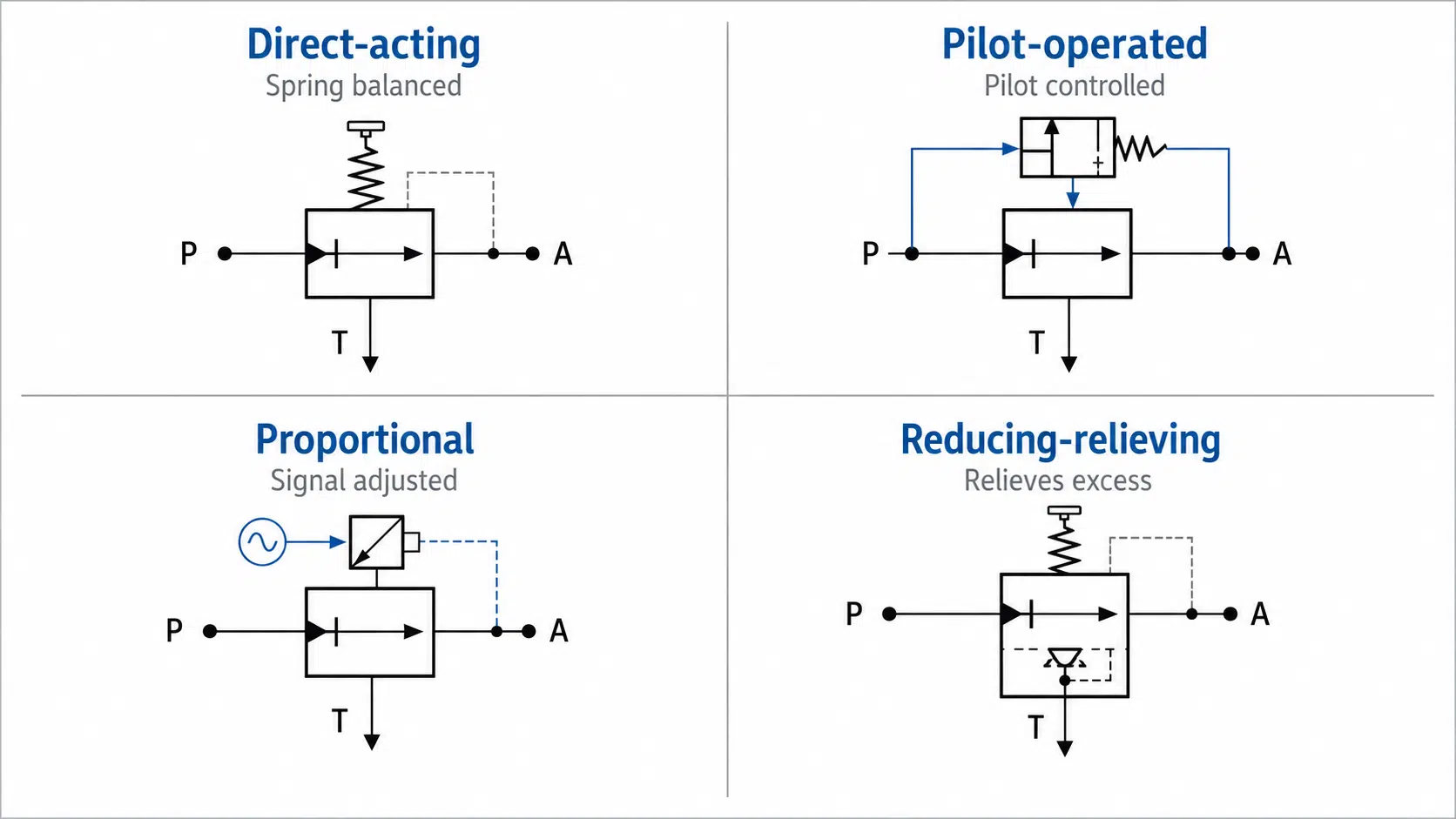

Типы гидравлических редукционных клапанов

Гидравлические редукционные клапаны целесообразнее классифицировать по принципу управления и функции в контуре, а не по общему материалу корпуса. Старая категория “пластиковые гидравлические редукционные клапаны” не является надежным основополагающим критерием для данной страницы, поскольку редукционные клапаны из пластика и ПВХ обычно используются в сантехнических, водопроводных или коммунальных системах низкого давления, а не в промышленных гидравлических контурах.

Основными типами гидравлических устройств являются устройства прямого действия, устройства с пилотным управлением, пропорциональные устройства и устройства с редукционно-сбросным механизмом. Такие формы монтажа, как линейная, картриджная, многослойная и модульная конструкция, характеризуют способ установки, а не основной принцип регулирования давления.

Редукционный клапан прямого действия

Редукционный клапан прямого действия использует пружину и регулирующий элемент, которые непосредственно реагируют на давление на выходе. Он отличается простотой и компактностью и часто подходит для отводов с небольшим расходом, где требования к давлению не отличаются высокой динамичностью.

Его преимуществом является простота. Недостатком является то, что при больших расходах или в условиях быстро меняющейся нагрузки он может не обеспечивать такую же стабильность давления, как клапан с пилотным управлением. При окончательном выборе инженер должен убедиться, что требуемый диапазон расхода и стабильность давления подходят для клапана прямого действия.

Редукционный клапан с пилотным управлением

Редукционный клапан с пилотным управлением использует пилотный узел для управления более крупным основным рабочим элементом клапана. Такая конструкция часто выбирается в случаях, когда расход в отводе выше или требуется более стабильное регулирование давления.

Конструкция с пилотным управлением может улучшить характеристики управления, но при этом делает контур более чувствительным к загрязнению пилотного канала, состоянию слива и правильности монтажа. Если клапан используется в загрязненной гидравлической системе или в контуре с противодавлением на сливе, при выборе необходимо тщательно проверить пилотный канал.

Пропорциональный редукционный клапан

Пропорциональный редукционный клапан регулирует заданное давление в соответствии с электрическим управляющим сигналом. Он применяется в тех случаях, когда требуемое пониженное давление должно изменяться в процессе работы оборудования.

При рассмотрении общих вопросов выбора гидравлического редукционного клапана пропорциональное управление следует рассматривать как частный случай. При выборе в первую очередь необходимо учитывать требуемое давление на выходе, расход, тип клапана, форму крепления, условия слива и характеристики контура.

Регулирующий-сбросный клапан

Редукционно-сбросный клапан сочетает в себе функции понижения давления и сброса избыточного давления на выходе при определенных условиях. Это может оказаться важным в случаях, когда на привод, расположенный ниже по потоку, действует внешняя сила или когда тепловое расширение приводит к повышению давления в системе.

Если на контуре ниже по потоку действует внешняя нагрузка, происходит тепловое расширение удерживаемого масла или возникает обратная сила со стороны привода, стандартного редукционного клапана может оказаться недостаточно, поскольку он не сможет сбросить избыточное давление из ветви пониженного давления. В таких случаях перед закупкой необходимо рассмотреть возможность использования редукционно-сбросного клапана и подтвердить это на схеме.

Эта функция не является универсальной. Перед закупкой необходимо убедиться в ее работоспособности, особенно в тех случаях, когда давление на выходе может повышаться даже после уменьшения расхода на входе.

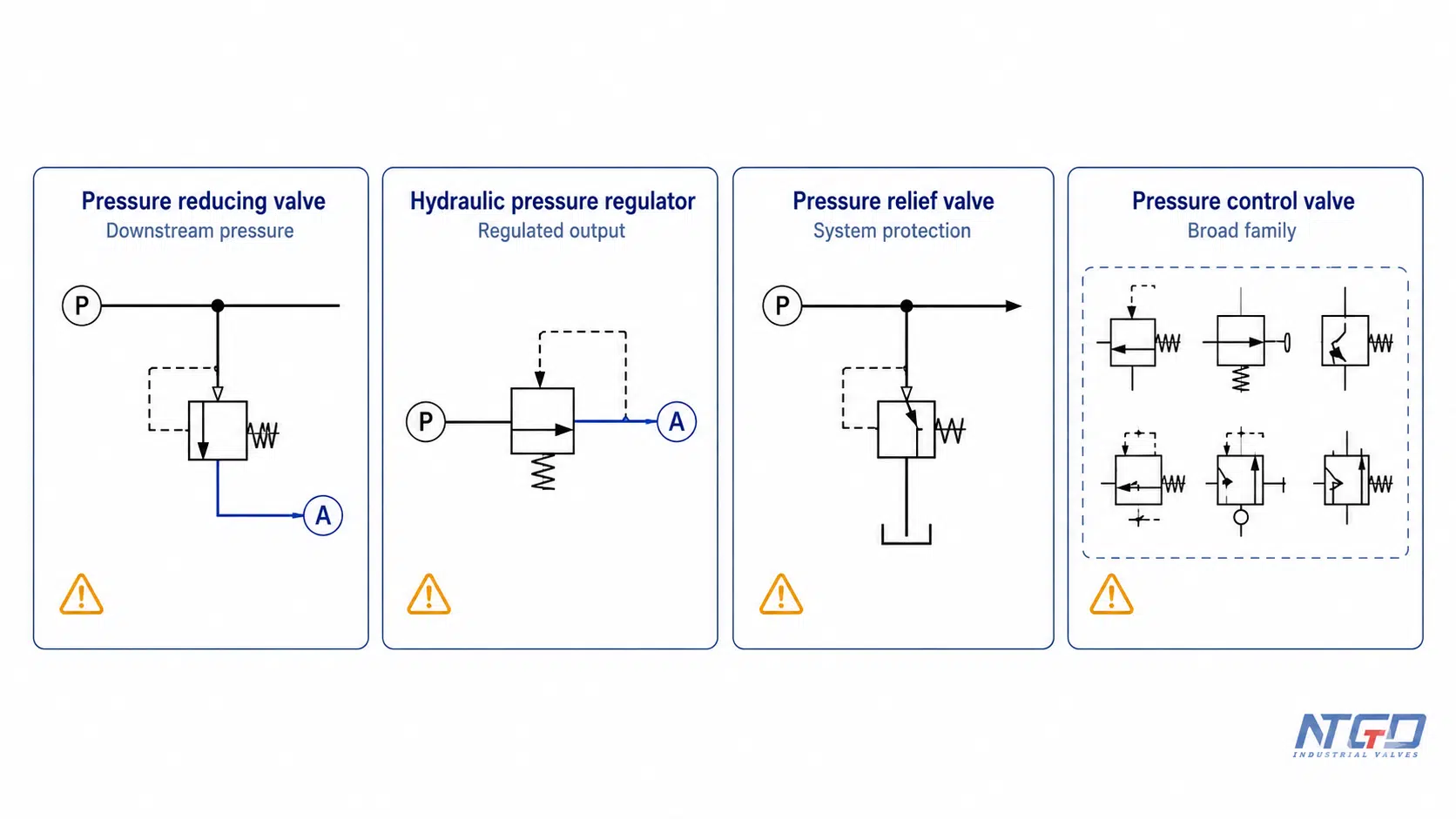

Гидравлический редукционный клапан, регулятор давления и предохранительный клапан

При поиске гидравлических компонентов и в более широком смысле промышленный предохранительный клапан В технической литературе гидравлический редукционный клапан часто называют гидравлическим регулятором давления или гидравлическим клапаном-регулятором давления.

Главное отличие заключается в том, что регулируется сторона давления.

Гидравлический редукционный клапан регулирует давление на выходе или в отводе. Предохранительный клапан обычно защищает входное давление или давление в системе путем открытия, когда давление превышает заданный предел. A клапан регулирования давления — это общий термин, под который могут подпадать редукционные клапаны, предохранительные клапаны, клапаны последовательности, разгрузочные клапаны, уравнительные клапаны и другие устройства регулирования давления.

Рассматривать редукционный клапан, регулятор давления и предохранительный клапан как полностью взаимозаменяемые устройства без проверки схемы может привести к некорректному регулированию давления. Предохранительный клапан не следует использовать в качестве прямой замены редукционного клапана, если не была проверена работа схемы. Редукционный клапан предназначен для создания контролируемого ответвления с более низким давлением. Предохранительный клапан обычно предназначен для ограничения максимального давления.

Данная статья посвящена исключительно клапанам понижения давления на выходе. Другие типы клапанов регулирования давления, такие как клапаны последовательности, клапаны сброса давления и уравновешивающие клапаны, выполняют в контурах другие функции и должны рассматриваться в отдельных технических руководствах или обзорах продукции.

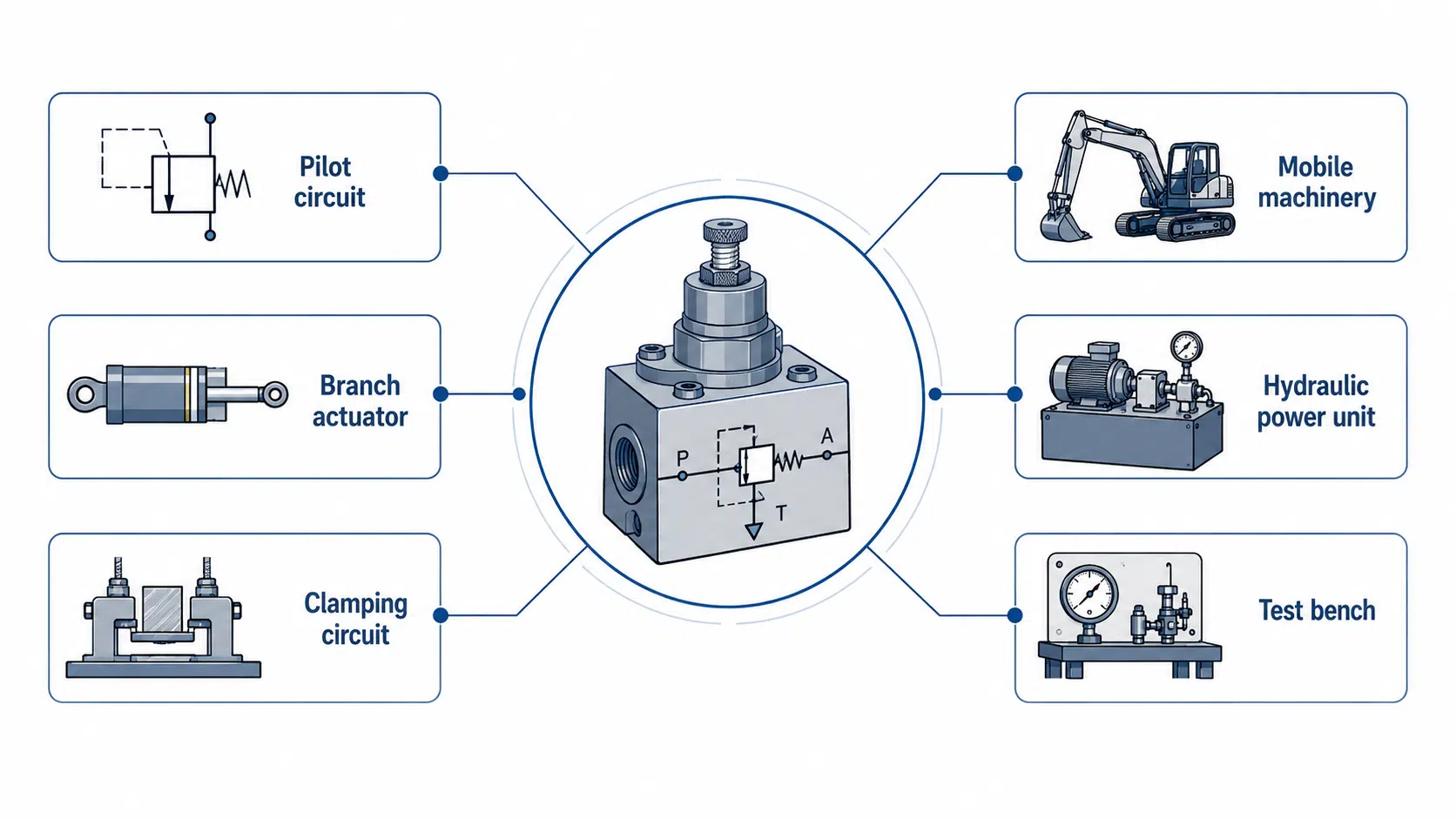

Области применения гидравлических редукционных клапанов

Гидравлические редукционные клапаны применяются в тех случаях, когда в одной из частей гидравлической системы требуется давление ниже, чем в основном контуре подачи. Наиболее распространенные области применения включают пилотные контуры, ответвления приводов, зажимные системы, мобильную технику, промышленные гидравлические агрегаты и испытательные установки.

Эти гидравлические системы отличаются от систем водоснабжения, редукционный клапан для пара обслуживание, бытовая сантехника, ирригация или снижение давления в пожарных гидрантах.

Использование негидравлического редукционного клапана в системе с гидравлической жидкостью может привести к несовместимости уплотнений, нестабильному регулированию давления, небезопасному подбору или сокращению срока службы компонентов. Клапан следует подбирать с учетом типа гидравлической жидкости, условий гидравлического давления и конкретной функции контура.

Как выбрать гидравлический редукционный клапан

Как и в случае с более широким выбор промышленных клапанов, При выборе гидравлического редукционного клапана следует исходить из требований к гидравлической схеме, а не из названия клапана.

Наиболее распространённой ошибкой при подборе оборудования является проверка только заданного давления при игнорировании таких факторов, как расход, слив, схема монтажа, поведение нагрузки ниже по потоку и чистота рабочей среды.

Для рассмотрения запроса на предложение наиболее полезной информацией являются требуемое пониженное давление, максимальное входное давление, расход, тип клапана, форма присоединения или крепления, состояние гидравлического масла, диапазон температур, требования к регулировке, требования к сбросу давления, а также необходимость наличия функции понижения и сброса давления.

Если в контуре присутствуют такие факторы, как воздействие внешних сил, противодавление на выходе, нестабильная нагрузка на отводах, риск загрязнения или неопределенность с заменой, в запросе предложений следует указать схему и подробные сведения о применении для проведения технической экспертизы. Внешне схожие гидравлические клапаны могут выполнять разные функции регулирования давления, особенно в системах с коллекторами или картриджными блоками.

Технические преимущества и ограничения

Гидравлический редукционный клапан позволяет создавать различные зоны давления внутри одной гидравлической системы. Это позволяет защитить компоненты, снизить чрезмерное усилие привода, стабилизировать пилотные контуры и улучшить управление функциями отдельных ветвей.

Однако это не является универсальным решением для всех проблем, связанных с давлением. Он не заменяет главный предохранительный клапан системы и не может компенсировать недостатки конструкции контура, забитые сливные трубопроводы, сильное загрязнение, неправильный подбор размеров или неверное направление монтажа.

Поэтому клапан следует подбирать с учетом особенностей гидравлической схемы. Если в отводе, расположенном ниже по потоку, присутствуют внешние нагрузки, остаточное давление, тепловое расширение или возможен обратный поток, проектировщику необходимо определить, достаточно ли стандартного редукционного клапана или требуется конструкция с функцией сброса давления.

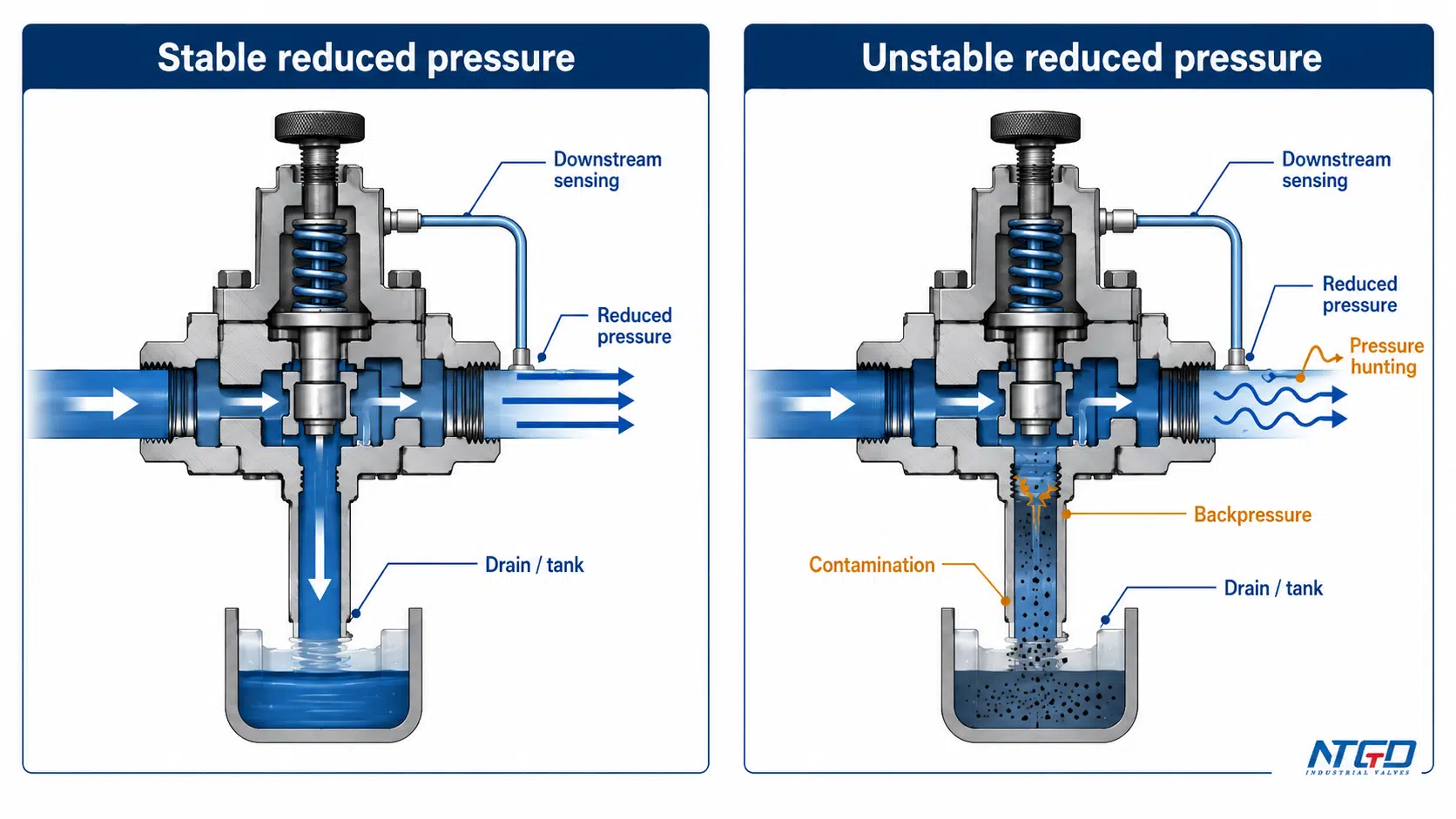

Рекомендации по устранению неисправностей и настройке

Диагностика неисправностей гидравлического редукционного клапана должна начинаться с анализа симптомов, состояния контура, показаний давления и работы самого клапана. Проблемы с давлением не всегда вызваны непосредственно клапаном. Они могут быть связаны с загрязнением, неправильной настройкой, засорением датчиков, противодавлением в обратном трубопроводе, несоответствием типа клапана, недостаточным диаметром, внешней нагрузкой или неправильной установкой.

Настройка границ безопасности

Гидравлический редукционный клапан может быть регулируемым, однако его настройка не должна быть первым решением при возникновении любой проблемы с давлением. Перед изменением настроек необходимо проверить фактическое показание манометра на выходе, наличие препятствий в сливной линии, степень загрязнения, давление на входе и текущее состояние контура.

Регулировка должна производиться в соответствии с инструкциями производителя, правилами техники безопасности и проектной документацией. Если клапан отрегулировать до проверки сливной линии, датчика, чистоты масла и состояния нагрузки на выходе, после изменения настроек проблема с давлением может повториться.

Эта статья не является полной регулировка редукционного клапана руководство. Оно призвано помочь определить, что необходимо проверить перед регулировкой или заменой.

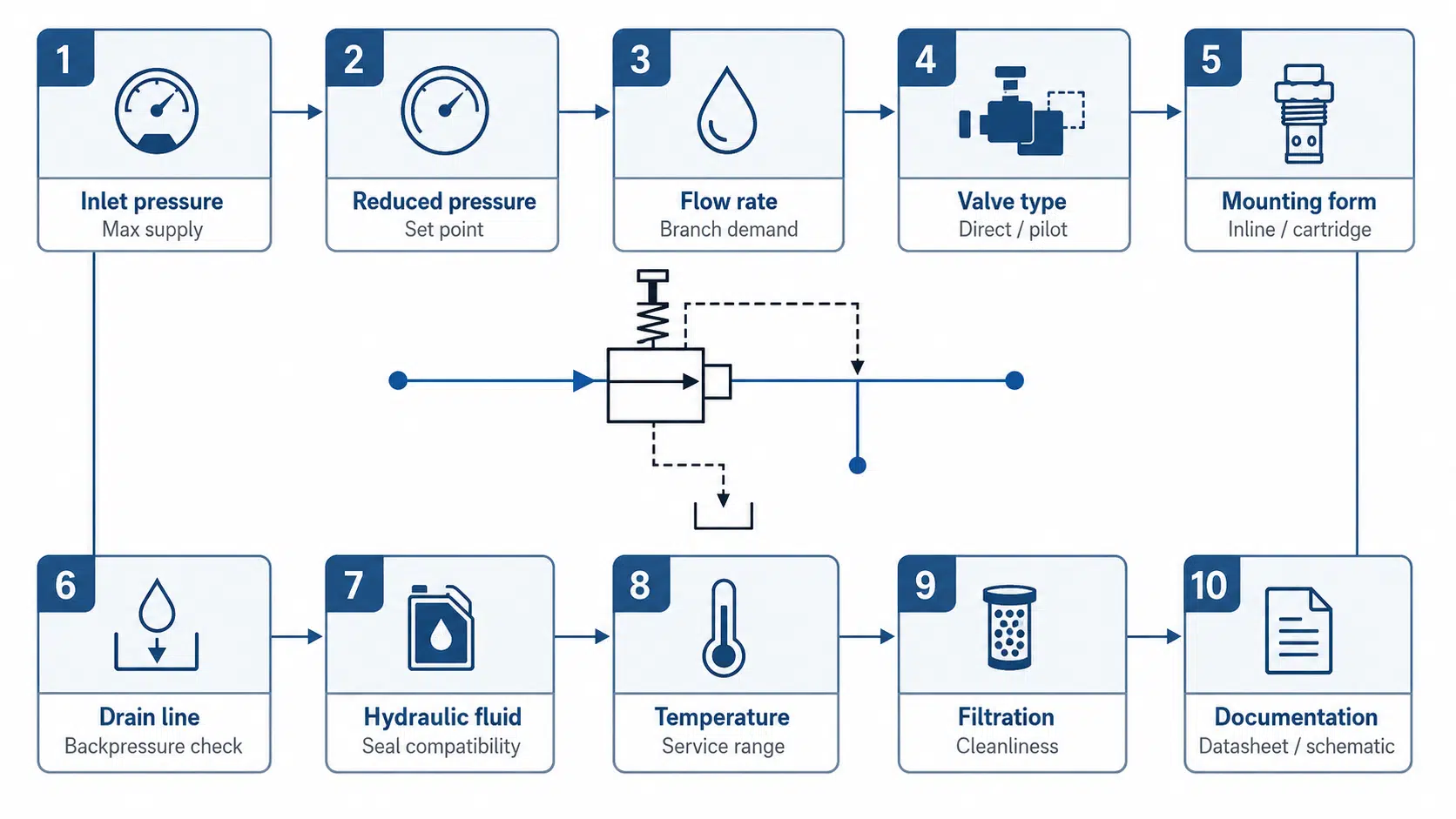

Заключительная проверка соответствия перед отправкой запроса предложений

Прежде чем запрашивать коммерческое предложение на гидравлический редукционный клапан или оценку необходимости его замены, убедитесь в следующем:

Если какой-либо из этих моментов остается неясным, клапан все равно может подойти, однако в запросе на предложение следует предоставить достаточно информации о схеме для проведения технической экспертизы. При замене оборудования особенно полезны схема или технические характеристики имеющегося клапана, поскольку внешне похожие гидравлические клапаны могут выполнять разные функции регулирования давления.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Гидравлический редукционный клапан — это то же самое, что и гидравлический регулятор давления?

Во многих поисковых запросах покупателей эти термины действительно могут указывать на аналогичный товар. Гидравлический редукционный клапан может быть указан в списке или найден при поиске как гидравлический регулятор давления или гидравлический клапан-регулятор давления. Однако при анализе схемы их не следует автоматически считать идентичными. Ключевой вопрос заключается в том, регулирует ли клапан давление в отводе. Если устройство используется для другой функции регулирования давления, выбор может быть иным.

Как работает гидравлический редукционный клапан?

Он измеряет давление на выходе и регулирует степень открытия проходного канала. Когда давление на выходе опускается ниже заданного значения, клапан открывается для подачи потока в отвод. Когда давление на выходе достигает заданного значения, клапан ограничивает поток на входе, чтобы поддерживать пониженное давление.

Какую роль играет редукционный клапан в гидравлической системе?

Это создает в гидравлической системе ветвь с пониженным давлением. Благодаря этому один из приводов, пилотная линия, зажимное устройство или вспомогательный контур могут работать при давлении ниже давления подачи главного насоса.

В чём заключается разница между редукционным клапаном прямого действия и редукционным клапаном с пилотным управлением?

Редукционный клапан прямого действия реагирует непосредственно на давление на выходе, противодействующее усилию пружины. Он имеет более простую конструкцию и часто применяется при небольших расходах. Редукционный клапан с пилотным управлением использует пилотный узел для управления основным элементом и часто выбирается для больших расходов или более стабильного регулирования давления.

В чём разница между редукционным клапаном и предохранительным клапаном?

Редукционный клапан регулирует давление на выходе или в ответвлении. Предохранительный клапан, как правило, обеспечивает защиту от избыточного давления на входе или в системе, срабатывая при превышении заданного предела давления. Эти устройства выполняют разные функции. Использование предохранительного клапана там, где требуется редукционный клапан, может привести к отсутствию контроля давления в ответвлении; использование редукционного клапана там, где требуется функция сброса давления, может привести к неполной защите системы.

Можно ли отрегулировать гидравлический редукционный клапан?

Многие гидравлические редукционные клапаны имеют регулировочные возможности, однако регулировку следует производить только после проверки состояния контура. Перед изменением настроек необходимо проверить показания манометра на выходе, состояние сливного отверстия, чистоту масла, входное давление и состояние нагрузки. Если истинной причиной являются загрязнение, затруднение слива или неправильный подбор размера клапана, регулировка винта может не решить проблему с давлением.

Что такое гидравлический клапан сброса давления?

В данной статье аббревиатура PRV обозначает гидравлический редукционный клапан. В некоторых отраслях или документах PRV может также означать клапан сброса давления. Всегда уточняйте значение термина, ориентируясь на гидравлическую схему, технические характеристики и назначение узла.

Нужна ли сливная линия для гидравлического редукционного клапана?

В некоторых конструкциях требуется наличие внутреннего или внешнего канала слива, особенно в клапанах с пилотным управлением или редукционно-сбросных клапанах. Необходимость в сливе зависит от конструкции клапана. Если необходимый канал слива имеет ограниченный проход или подвергается воздействию противодавления, пониженное давление может стать нестабильным или превысить ожидаемое значение.

Что означает символ гидравлического редукционного клапана?

Символ гидравлического редукционного клапана обычно помогает определить функцию регулирования давления и регулируемую сторону контура. На многих схемах полезной подсказкой служит сигнал датчика на выходе, поскольку редукционный клапан регулирует пониженное давление за клапаном. Детали символов все же следует сверять со схемой проекта и документацией производителя. Подробное руководство по символам — это отдельная тема, и оно не должно заменять изучение технических характеристик клапана.

Какую информацию необходимо предоставить в запросе предложений?

К полезной информации для запроса предложения относятся: максимальное входное давление, требуемое пониженное давление, расход, тип гидравлической жидкости, диапазон температур, тип клапана, форма крепления, размеры портов или полостей, требования к сбросу жидкости, способ регулировки, условия загрязнения, а также любые имеющиеся схемы или технические характеристики.

Заключение

Гидравлический редукционный клапан применяется в тех случаях, когда в одной из частей гидравлической системы требуется регулируемое давление, ниже давления, создаваемого главным насосом. Его задача заключается не в управлении всей гидравлической системой, а в создании определённых условий давления в соответствии с требованиями конкретного контура. Ключевым техническим моментом является регулирование давления на выходе. Клапан необходимо подбирать с учётом функциональных особенностей контура, а не только исходя из его названия.

Для правильного выбора необходимо уточнить значение пониженного давления, максимальное входное давление, расход, тип клапана, форму крепления, условия слива, тип гидравлической жидкости, степень загрязнения, диапазон температур и наличие документации. Клапаны прямого действия, с пилотным управлением, пропорциональные и редукционно-сбросные могут удовлетворять различным требованиям, однако их нельзя использовать взаимозаменяемо без предварительной проверки схемы.

Правильно подобранный гидравлический редукционный клапан помогает защитить компоненты ответвления, регулировать усилие привода, стабилизировать работу пилотных контуров и улучшить характеристики системы. Неправильно подобранный или неправильно отрегулированный клапан может привести к нестабильному давлению, нагреву, утечкам или неисправности оборудования.
