Перепад давления в шаровом кране — это разность давлений, возникающая при прохождении жидкости через шаровой кран. Во многих промышленных системах полностью открытый шаровой кран может обеспечивать относительно прямой путь потока и низкое сопротивление, особенно если кран имеет конструкцию с полным проходом или полным сечением.
Даже конструкция с полным проходом имеет измеримое сопротивление потоку, и в системах с высоким расходом, вязких системах или системах, чувствительных к давлению, это сопротивление может стать одним из факторов, определяющих выбор.
Фактительная потеря давления в шаровом кране зависит от внутреннего диаметра крана, конструкции патрубков, расхода, свойств рабочей среды, положения крана и данных по коэффициенту Cv, указанных производителем. Шаровой кран с суженными патрубками, частично открытый шаровой кран, трубопровод с высокой скоростью потока или работа с вязкой рабочей средой могут создавать большее сопротивление потоку, чем ожидают покупатели.
В данном руководстве объясняется, как перепад давления в шаровом кране, коэффициент пропускной способности (Cv), конструкция с полным проходом и конструкция с суженным проходом, а также данные запроса предложения (RFQ) взаимосвязаны при подборе промышленных арматур.
Краткий ответ: Падение давления в шаровом кране и коэффициент Cv
Шаровой кран действительно вызывает падение давления, однако при полностью открытом клапане, полном проходе, правильном подборе размера и при соответствующей скорости потока жидкости падение давления, как правило, незначительно.
В большинстве промышленных систем с режимом “вкл./выкл.” шаровой кран с полностью открытым проходом может обеспечить приемлемый перепад давления, однако значение Cv всё же следует проверять с учётом фактического расхода, свойств рабочей среды и допустимого ΔP. В системах, чувствительных к напору насоса, или системах с высоким расходом даже «небольшой» перепад давления в клапане может стать определяющим фактором при выборе.
Суть заключается в следующем:
- Перепад давления — это перепад давления на клапане.
- Потери давления часто используется в качестве практического синонима этой потери доступного давления.
- Cv, или коэффициент расхода, указывает на пропускную способность клапана в определённых условиях.
- A более высокое значение Cv как правило, означает меньшее сопротивление при том же расходе и той же жидкости.
- A шаровой кран с полным проходом обычно характеризуется меньшим перепадом давления, чем шаровой кран с суженным проходом того же номинального размера.
- A шаровой кран с уменьшенным диаметром прохода может быть допустимо, если система способна выдержать дополнительную потерю давления.
- A шаровой кран с частично открывающимся затвором может вызывать более сильную турбулентность и потери давления, поэтому обычно не используется для точного регулирования расхода.
Длительное частичное открытие может привести к нестабильному потоку, вибрации, износу седла и снижению точности регулирования, поэтому вопросы, связанные с регулированием расхода, следует рассматривать отдельно, а не исходить из того, что стандартный шаровой кран типа «включено/выключено» подходит для этих целей.
Для окончательного выбора одного лишь размера клапана недостаточно. Покупателю следует проверить расход, свойства рабочей среды, допустимый перепад давления, тип патрубков, а также данные производителя по коэффициенту Cv для выбранной конфигурации клапана.

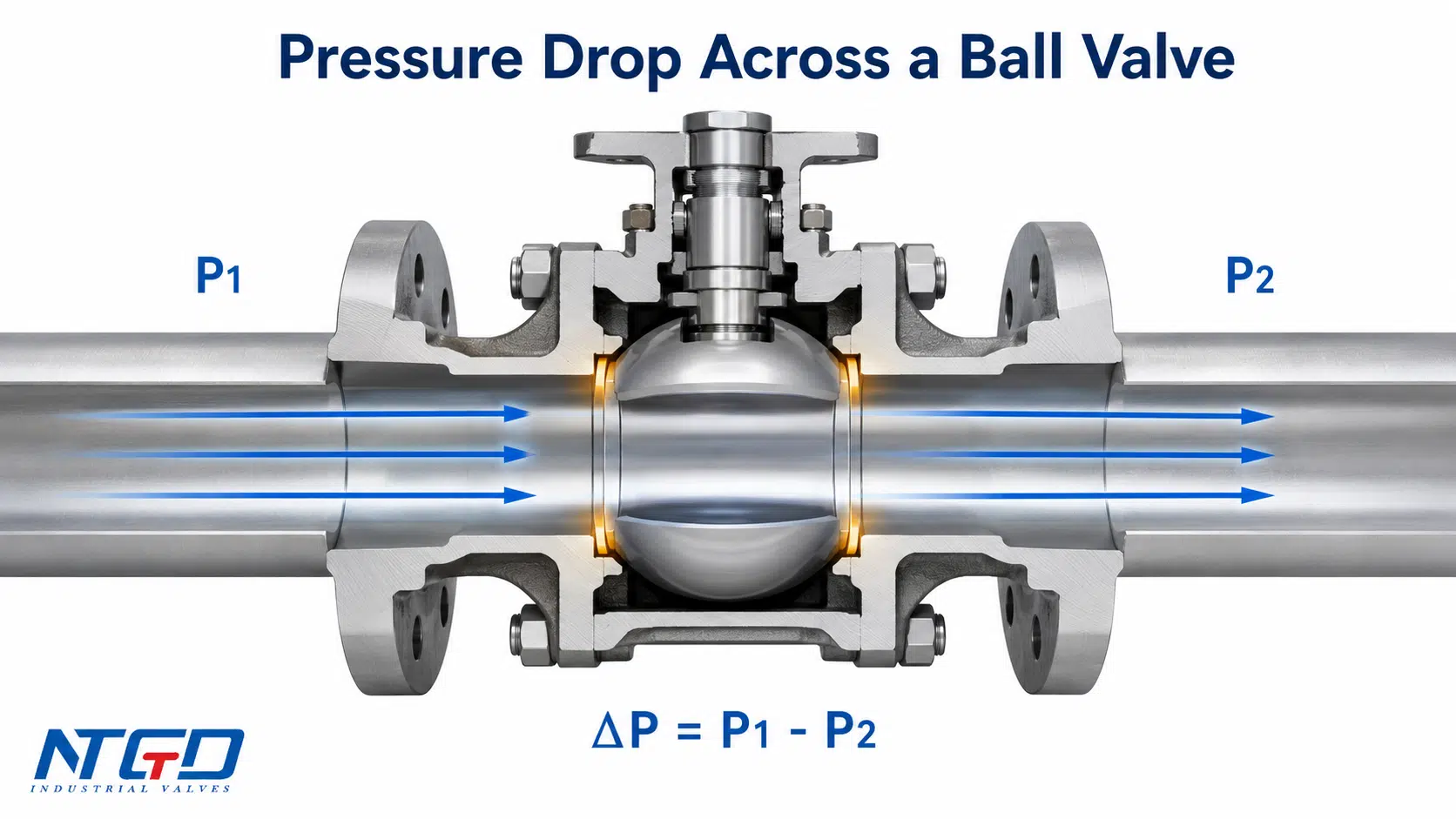

Что такое перепад давления или потеря давления в шаровом кране?
При подборе промышленных арматур перепад давления в шаровом кране является ключевым показателем, позволяющим оценить, насколько арматура увеличивает сопротивление потоку в трубопроводе. Это разность между давлением перед краном и давлением за ним при прохождении жидкости через арматуру.
Проще говоря:
ΔP = P1 – P2
Где:
- P1 — это давление перед клапаном.
- P2 — это давление за клапаном.
- ΔP — это перепад давления на шаровом клапане.
Во многих дискуссиях, касающихся промышленности, перепад давления и потеря давления используются практически как синонимы. Термин «падение давления» описывает измеренную разность давлений по обе стороны клапана. Термин «потеря давления» описывает практический результат: после прохождения жидкости через сужение в нисходящем направлении остаётся меньшее доступное давление.
В случае шарового крана этот перепад давления обычно обусловлен изменениями площади проходного сечения, внутренней геометрией, скоростью, турбулентностью и трением. Даже когда шарик полностью открыт, жидкость по-прежнему проходит через корпус крана, седла, внутренний канал, торцевые соединения и зону расширения ниже по потоку.
Шаровой кран не следует рассматривать как отдельное отверстие в трубопроводе. Путь прохождения потока, как правило, короткий и эффективный, однако фактическое сопротивление зависит от того, насколько точно диаметр прохода клапана соответствует диаметру трубы, а также от конструкции выбранного клапана.
Падение давления по сравнению с общей потерей давления в системе
Перепад давления в клапане составляет лишь часть общей потери давления в трубопроводе.
Общие потери давления в системе могут включать:
- трение в трубах;
- колена и переходники;
- сита и фильтры;
- фитинги;
- перепады высот;
- насосы или компрессоры;
- другие клапаны в линии.
В данной статье речь идет о перепаде давления в шаровом кране, а не о расчете полных потерь давления во всей трубопроводной системе. Шаровой кран — лишь один из компонентов контура давления; выделение его вклада помогает покупателям сравнивать конструкцию портов и коэффициент Cv, не путая выбор клапана с проектированием всей трубопроводной системы.

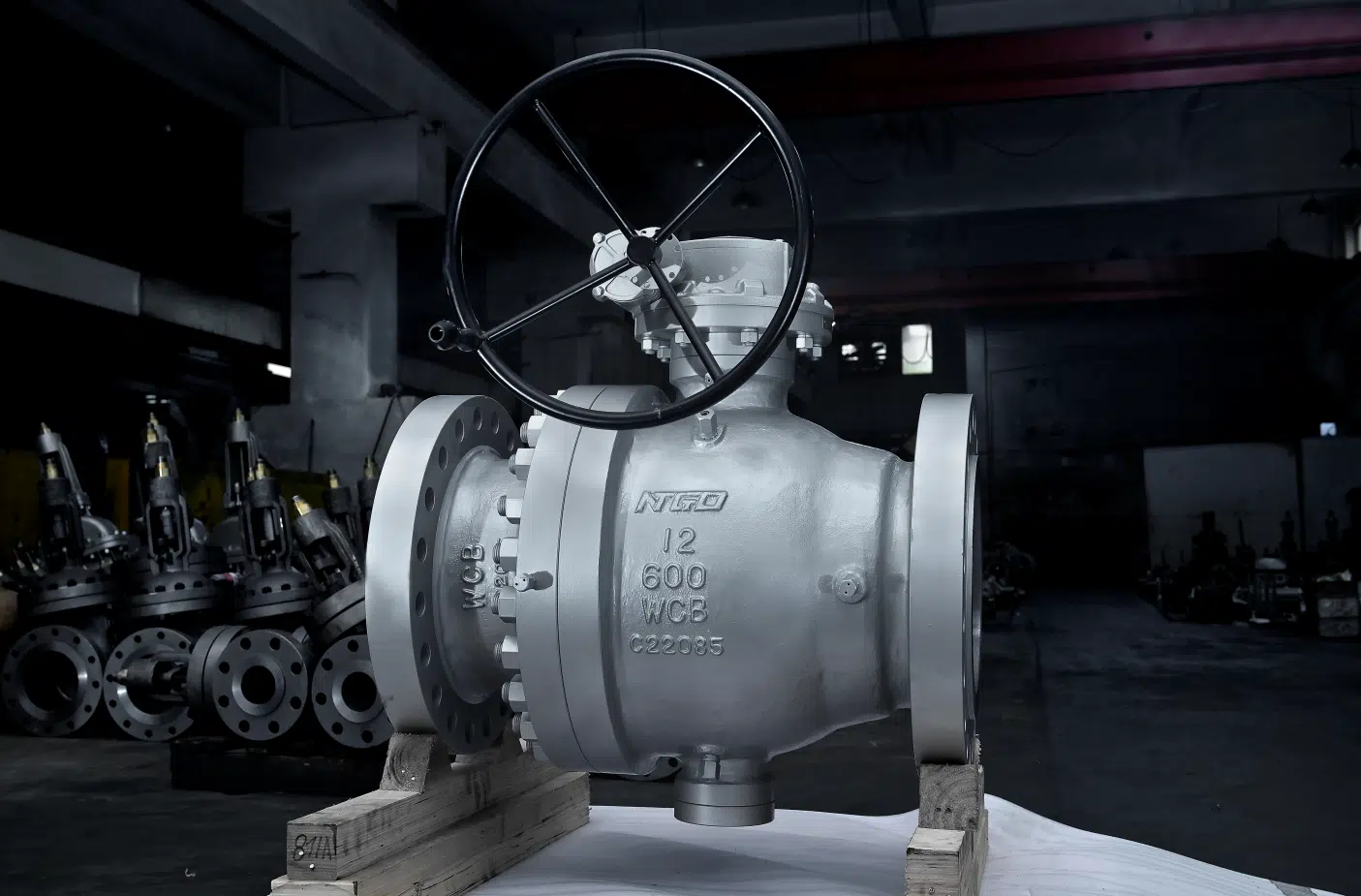

Что такое коэффициент пропускной способности (Cv) шарового крана?
Коэффициент пропускной способности (Cv) шарового крана — это показатель, используемый для характеристики пропускной способности крана. В общепринятой практике расчета размеров кранов коэффициент Cv отражает объем воды, который может пройти через кран при заданном перепаде давления.
Для покупателей практическое значение важнее, чем формальное определение:
Показатель Cv позволяет сравнить степень ограничения пропускной способности одного клапана по сравнению с другим клапаном в аналогичных условиях.
Более высокое значение Cv, как правило, означает, что клапан может пропускать больший расход при том же перепаде давления. Более низкое значение Cv обычно означает, что клапан создает большее сопротивление при том же расходе.
Термин коэффициент расхода шарового крана — это ещё один способ описать эту пропускную способность. Во многих технических документах термины «Cv» и «коэффициент расхода» тесно связаны между собой. Cv обычно используется в дюймово-фунтовых единицах, тогда как Kv чаще применяется в метрической системе.
Для нейтрального инженерного определения Cv как коэффициента расхода жидкости Справочник по коэффициентам расхода в EngineeringToolBox объясняет взаимосвязь между пропускной способностью и перепадом давления.
Cv не совпадает с номинальным размером
4-дюймовый шаровой кран не обязательно имеет такое же значение Cv, как и любой другой 4-дюймовый шаровой кран.
Cv может изменяться в зависимости от:
- конструкция с полным или уменьшенным проходом;
- диаметр отверстия шарика;
- рисунок тела;
- дизайн сиденья;
- конечное соединение;
- класс давления;
- конструкция производителя;
- полностью открытая или частично открытая позиция.
Именно поэтому таблица значений Cv для шаровых кранов может служить полезным справочным материалом, однако она не должна заменять фактические данные производителя по выбранному клапану.
Полностью открытый ход для обычных шаровых кранов с режимом «открыто/закрыто»
В случае обычных шаровых кранов, предназначенных для включения/выключения и изоляции, показатель Cv обычно рассматривается в полностью открытом положении. Это важно, поскольку стандартный шаровой кран в основном предназначен для перекрытия и изоляции, а не для точного регулирования расхода.
Если покупателю требуется модулирующее регулирование, повторяемое регулирование расхода или характеристики Cv при различных углах открытия, данное применение следует рассмотреть отдельно. В этом случае более подходящим вариантом может оказаться шаровой кран с V-образным проходом или другая конструкция клапана, предназначенная для регулирования. Использование стандартного шарового крана типа «открыто/закрыто» в качестве дроссельного клапана может привести к увеличению потерь давления, износу седла, вибрации и нестабильности регулирования.
Как CV связано с перепадом давления в шаровом клапане
При расчете размеров клапана величины Cv и перепада давления находятся в прямой зависимости.
При одинаковых параметрах рабочей среды и расходе клапан с более высоким значением Cv, как правило, обеспечивает меньший перепад давления. Клапан с более низким значением Cv, как правило, обеспечивает больший перепад давления. Именно поэтому шаровые краны с полным и уменьшенным проходом могут вести себя по-разному, даже если их номинальный размер трубы одинаков.
| Состояние | Общее влияние на Cv | Общее влияние на перепад давления |
|---|---|---|
| Большее внутреннее сечение потока | Более высокое значение Cv | Более низкий перепад давления |
| Меньшее внутреннее сечение потока | Более низкое значение Cv | Больший перепад давления |
| Диаметр проходного отверстия, близкий к внутреннему диаметру трубы | Более высокая пропускная способность | Меньшее сопротивление потоку |
| Уменьшенный диаметр отверстия | Меньшая пропускная способность | Более высокое сопротивление потоку |
| Более высокий расход через тот же клапан | Тот же клапан Cv | Больший перепад давления |
| Более вязкая или труднотекучая жидкость | Резюме, возможно, потребует исправлений или пересмотра | Повышенный риск практических потерь давления |
В случае вязких или труднопротекающих жидкостей использование только значения Cv для чистой воды может ввести в заблуждение, поскольку вязкость может изменить режим течения и увеличить фактические потери давления.
Значение Cv не заменяет оценку конкретного применения. Это полезный технический параметр, однако результат расчета перепада давления по-прежнему зависит от реальных условий эксплуатации.
Клапан может иметь приемлемый коэффициент пропускной способности (Cv) для работы с чистой водой, однако для вязких жидкостей, суспензий, газа, пара, паров, при наличии риска кавитации, высоких скоростей или других особых условий требуется дополнительная проверка.

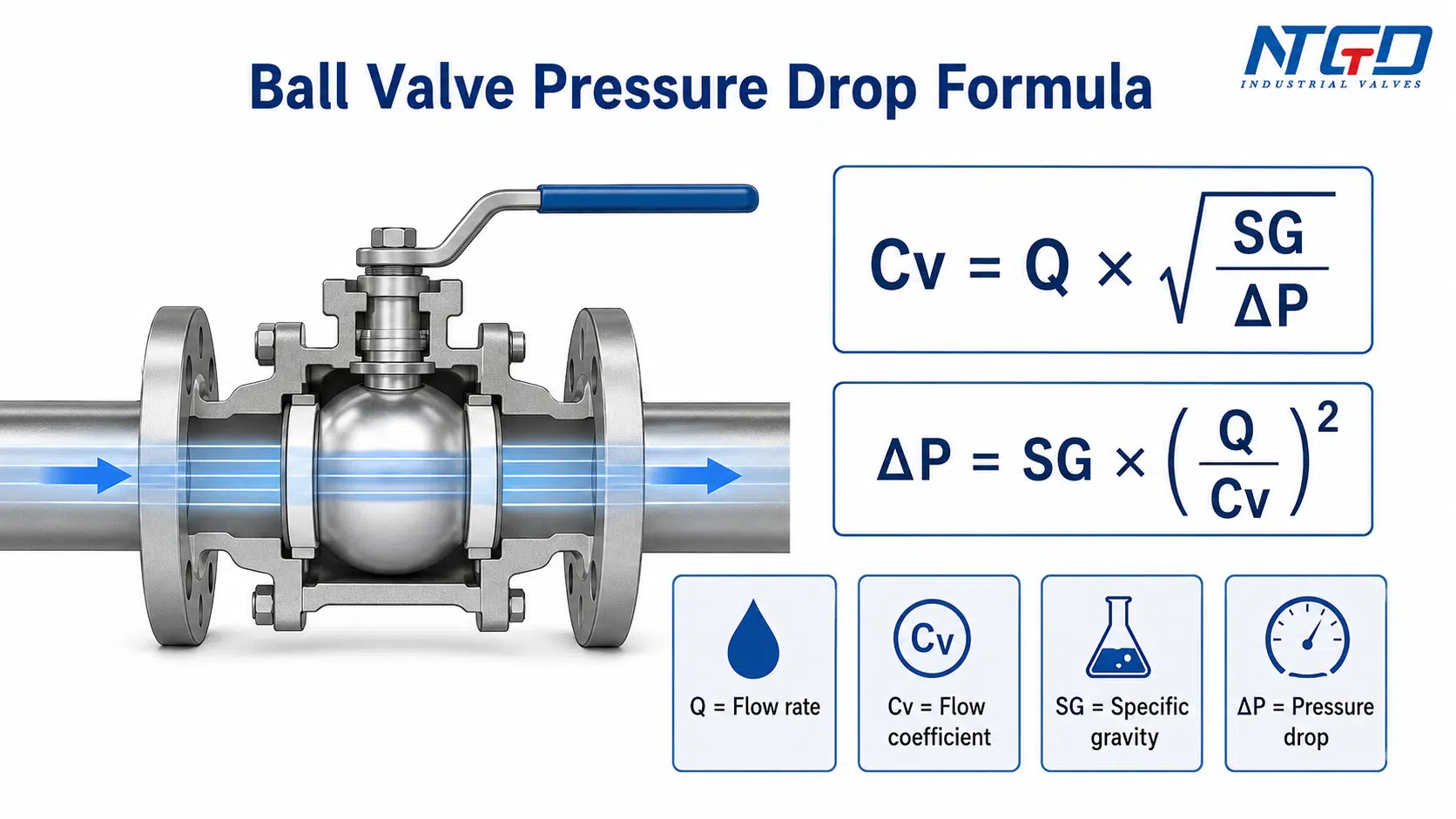

Формула расчета перепада давления в шаровом кране и необходимые входные данные
При работе с обычными жидкостями перепад давления в клапане обычно рассчитывается с помощью соотношения между расходом, коэффициентом Cv, удельным весом и перепадом давления.
Один из распространенных видов жидких отношений — это:
Cv = Q × √(SG / ΔP)
Это выражение также можно переписать следующим образом:
ΔP = SG × (Q / Cv)²
Где:
| Символ | Значение | Типичное использование |
|---|---|---|
| Q | Скорость потока | Требуемый расход через шаровой кран |
| Cv | Коэффициент пропускной способности клапана Cv | Пропускная способность выбранного клапана |
| SG | Удельный вес | Плотность жидкости по сравнению с водой |
| ΔP | Перепад давления | Перепад давления на клапане |
Эта формула помогает понять взаимосвязь между пропускной способностью и перепадом давления. Она не является полноценным онлайн-калькулятором, подходящим для всех условий эксплуатации.
Чтобы ознакомиться с более подробным алгоритмом расчета, включающим показатели Cv/Kv, проектирование портов, перепад давления, характеристики материалов, типы соединений и проверки монтажа, см. руководство NTGD Руководство по подбору размеров и монтажу шаровых кранов.

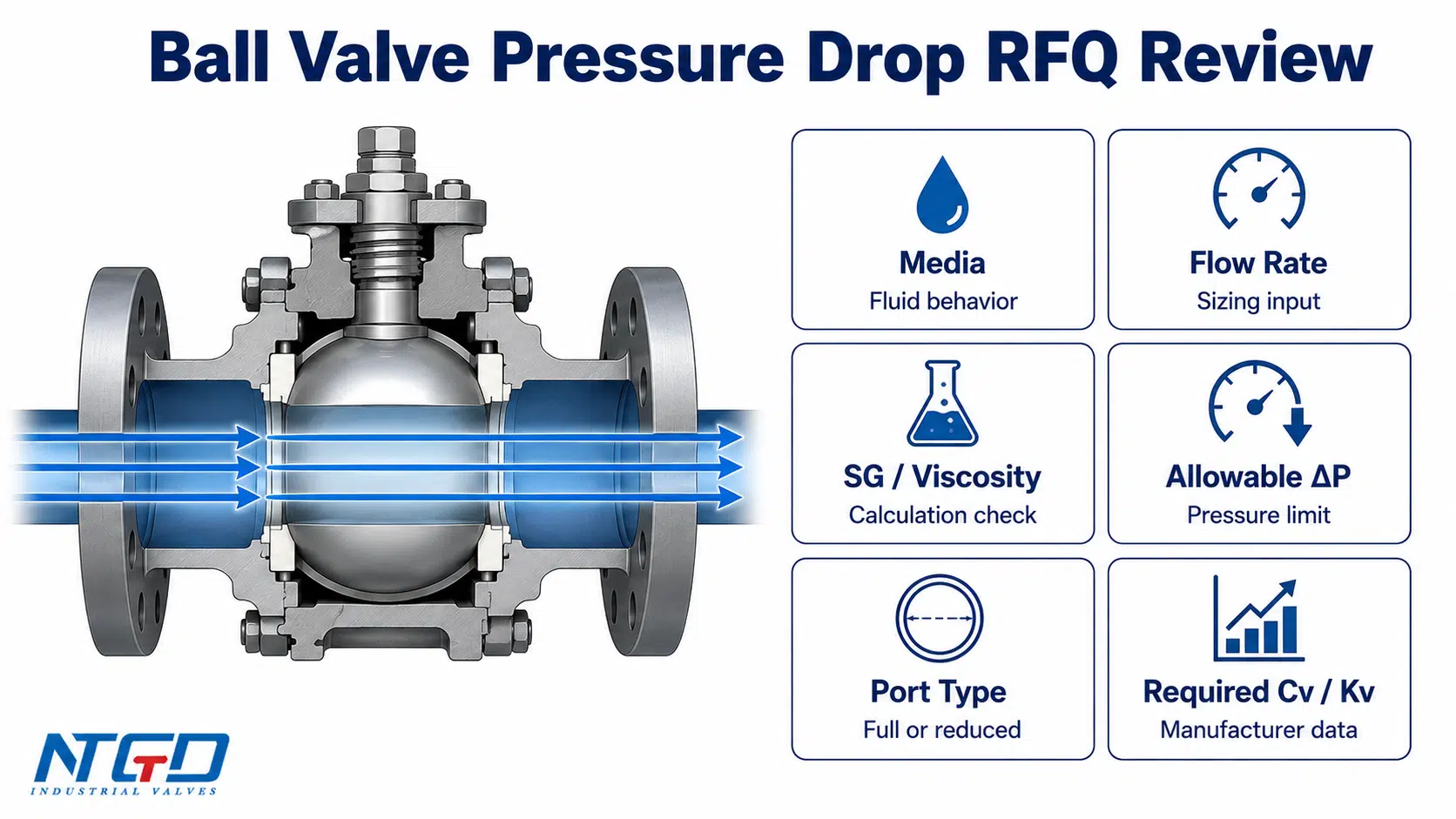

Необходимые входные данные для расчета перепада давления
Для расчета перепада давления обычно требуется:
| Обязательные поля | Почему это важно |
|---|---|
| Скорость потока | С ростом расхода через один и тот же клапан падение давления увеличивается |
| Тип жидкости | Вода, нефть, химические вещества, газ, пар, суспензия и другие среды ведут себя по-разному |
| Удельный вес | Более вязкие жидкости влияют на зависимость падения давления |
| Вязкость | Вязкие жидкости могут создавать большее сопротивление, чем чистая вода |
| Коэффициент пропускной способности клапана (Cv) | Должно соответствовать выбранному размеру клапана, конструкции патрубка и модели |
| Допустимая ΔP | Определяет, является ли потеря давления в клапане допустимой |
| Рабочее давление и температура | Материал, сиденье, состояние в эксплуатации и проверка данных |
| Положение клапана | Полностью открытое и частично открытое состояние — это не одно и то же |
| Тип порта | Порты полного и уменьшенного размера могут иметь разные значения Cv и сопротивления |
Когда формула — лишь приблизительная оценка
Базовая формула для жидкостей наиболее полезна при проведении простых расчетов. Ее достоверность снижается, если в процессе эксплуатации имеют место такие явления, как газ, пар, двухфазный поток, высокая вязкость, суспензия, флэшинг, кавитация, сильная турбулентность или нестандартные условия эксплуатации.
Для данных систем необходимо свериться с данными производителя и проектной документацией в отношении перепада давления и коэффициента Cv.
Если в условиях эксплуатации присутствует какое-либо из перечисленных явлений, данную формулу следует использовать только для предварительной оценки; окончательный выбор должен основываться на данных производителя по коэффициенту Cv или перепаду давления, а также на анализе условий эксплуатации.
Калькулятор перепада давления в шаровом кране может помочь систематизировать входные данные, но он не сможет дать точный результат, если значение Cv, свойства рабочей среды и реальные условия эксплуатации указаны неполно или неверно.

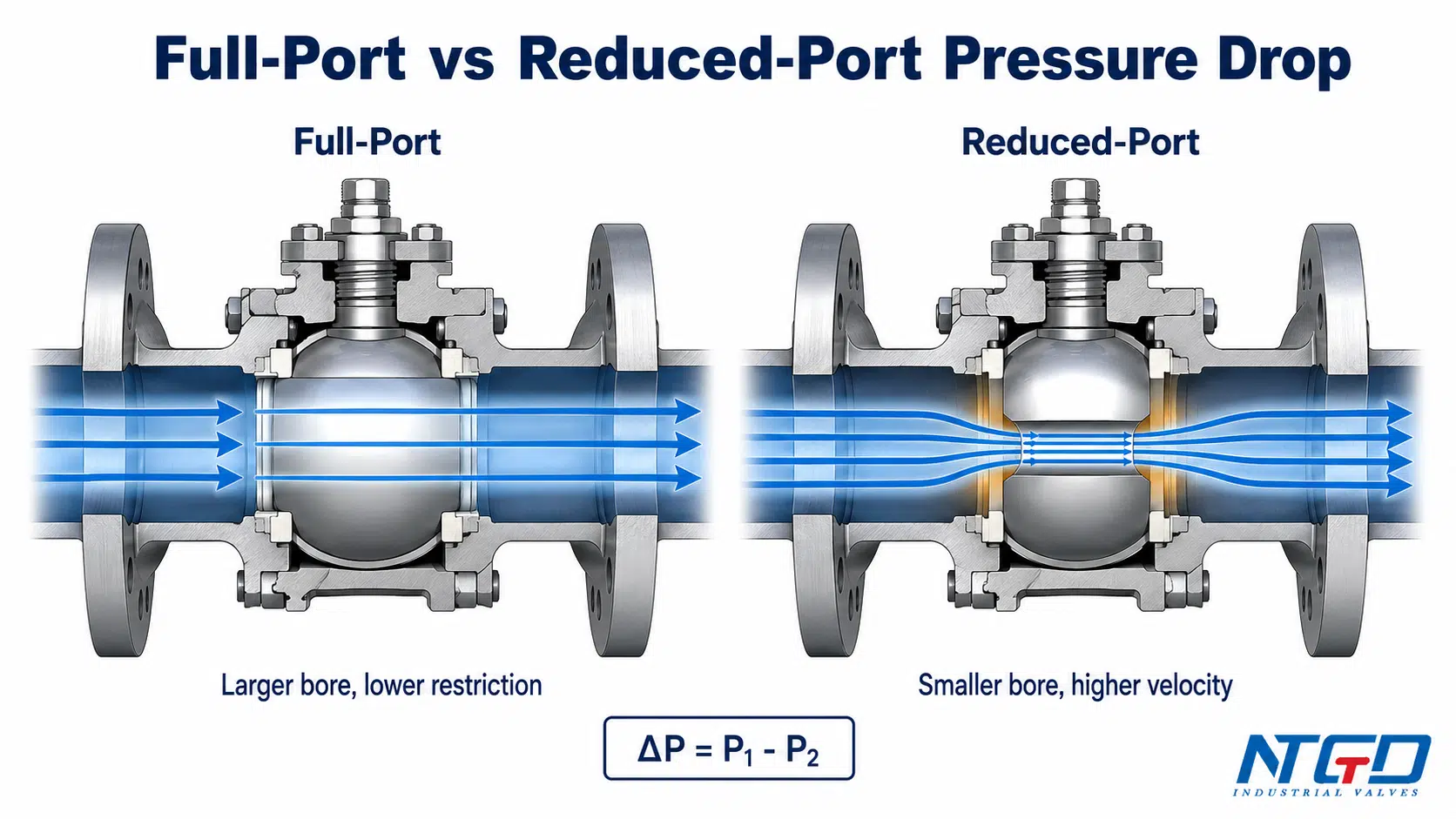

Падение давления в шаровых кранах с полным и уменьшенным проходом
Конструкция патрубков является одной из важнейших причин, по которой два шаровых крана одного и того же номинального размера могут иметь разный перепад давления.
У шарового крана с полным проходом внутренний диаметр прохода ближе к внутреннему диаметру трубы. У шарового крана с суженным проходом внутренний диаметр прохода через шарик меньше. Такая меньшая площадь прохождения увеличивает скорость потока через кран и может привести к увеличению потерь давления.
Приведенное ниже сравнение демонстрирует, как конструкция проходного отверстия влияет на траекторию потока, скорость, динамику показателя Cv и динамику перепада давления.
| Артикул | Шаровой кран с полным проходом / полным сечением | Шаровой кран с уменьшенным патрубком / уменьшенным проходом |
|---|---|---|
| Размер отверстия | Ближе к внутреннему диаметру трубы | Меньше, чем внутренний диаметр трубы |
| Путь потока | Более открытый и менее ограничивающий | Больше сжатия через мяч |
| Типичная динамика Cv | Больше, в зависимости от конструкции | Ниже, в зависимости от конструкции |
| Тенденция изменения перепада давления | Низше при тех же условиях расхода | Более высокое значение при тех же условиях расхода |
| Скорость в порте | Нижний | Выше |
| Распространенная причина отбора | Высокий расход, низкий перепад давления, необходимость проведения прочистки скребком или обеспечения непрерывности технологического процесса | Компактная конструкция, оптимальное соотношение «стоимость–занимаемое пространство», приемлемое ΔP |
| Важное предупреждение при выборе | Не забудьте проверить фактическое значение Cv и класс давления | Не следует полагать, что он способен пропускать тот же расход при тех же потерях давления |
Более подробное сравнение, посвящённое компромиссам при проектировании и выборе портов, см. в руководстве NTGD по шаровые краны с полным и стандартным проходом.
Если низкий перепад давления является требованием проекта, перед окончательным выбором выбранный клапан с полным проходом всё же следует проверить на соответствие его фактическому значению Cv, классу давления, типу торцевого соединения и условиям эксплуатации.
Шаровые краны с полным проходом / полным сечением
Шаровой кран с полным проходом или полным просветом часто выбирают в тех случаях, когда системе требуется меньший перепад давления, большая пропускная способность или просвет, близкий к внутреннему диаметру трубы.
Для ознакомления с техническими характеристиками на уровне отдельных продуктов и проверки конфигурации, NTGD предлагает полнопроходной шаровой кран Эту страницу можно использовать в качестве следующего справочного материала после определения требований к перепаду давления и коэффициенту Cv.
Это не означает, что у каждого клапана с полным проходом нулевой перепад давления. Корпус клапана, седла, поверхность проходного отверстия, торцевое соединение и расширение вниз по потоку по-прежнему влияют на траекторию потока. Однако по сравнению с клапаном с суженным проходом конструкция с полным проходом обычно снижает эффект сужения, возникающий в области шарика.
Шаровые краны с полным проходом обычно выбирают в тех случаях, когда потери давления играют важную роль, когда давление в трубопроводе ограничено или когда технологический процесс требует более свободного потока.
Шаровые краны с суженным патрубком / суженным проходом
Шаровой кран с уменьшенным проходом может оставаться правильным выбором, если технологический процесс не требует использования полной пропускной способности трубопровода.
Конструкции с суженным проходом могут применяться в тех случаях, когда важны компактность, вес, стоимость или экономия места, а также когда допустимы дополнительные потери давления. Главное — не предполагать, что клапан с суженным проходом имеет такое же значение Cv, как и клапан с полным проходом.
При одинаковом расходе меньший внутренний диаметр, как правило, приводит к увеличению скорости потока в канале. Более высокая скорость может усиливать турбулентность и падение давления, особенно при большом расходе или в случае вязкой жидкости.
Компромисс при выборе: низкий перепад давления или компактная конструкция
Выбор между полным и уменьшенным проходом следует делать исходя из требований системы, а не только на основании номинального размера.
В хорошем обзоре выбора следует задать следующие вопросы:
- Является ли низкий перепад давления одним из требований проекта?
- Каково допустимое перепадение давления ΔP на клапане?
- Эта линия отличается высокой пропускной способностью или чувствительна к напору насоса?
- Является ли эта жидкость чистой водой, маслом, химикатом, суспензией, газом или паром?
- Требуется ли полное прохождение трубы в целях технологического процесса, очистки, прочистки скребком или технического обслуживания?
- Предоставляет ли выбранный производитель данные по коэффициенту Cv для обоих вариантов соединений?
Если из ответа следует, что потери давления являются критическими, в первую очередь следует рассмотреть вариант с полным проходом. Если система способна выдержать дополнительный перепад давления, вариант с уменьшенным проходом всё же может оказаться подходящим.
Как правило, в первую очередь следует рассмотреть вариант с полным проходом, если для трубопровода характерны высокие требования к расходу, ограниченный допустимый перепад давления (ΔP), необходимость проведения скребковых работ или очистки, либо чувствительность напора насоса. Вариант с уменьшенным проходом можно рассматривать в тех случаях, когда требуемый расход умеренный, а данные производителя по коэффициенту Cv подтверждают, что дополнительные потери давления не превышают допустимые пределы системы.

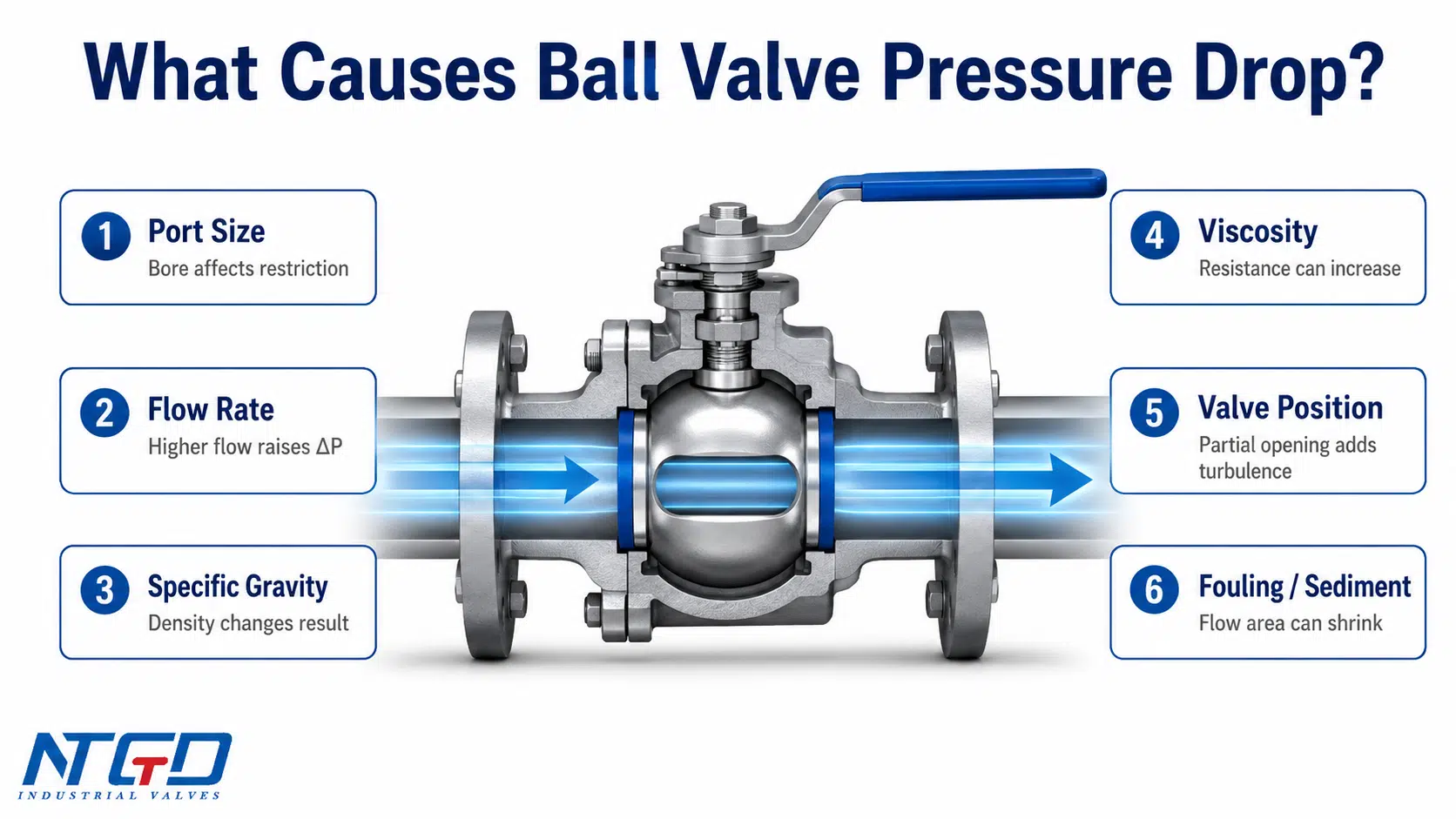

Что вызывает падение давления в шаровом кране?
Падение давления в шаровом кране обусловлено не одним-единственным фактором. Оно является результатом совокупного воздействия площади проходного сечения, скорости потока, свойств рабочей среды, внутренней геометрии и состояния самого клапана.
| Фактор | Как это влияет на перепад давления | Примечание по выбору |
|---|---|---|
| Размер порта | Уменьшение диаметра увеличивает сопротивление | Сравните варианты с полным и уменьшенным портом |
| Скорость потока | Увеличение расхода через тот же клапан приводит к увеличению ΔP | Убедитесь, что рабочий расход соответствует требованиям, а не только размер трубы |
| Удельный вес | Более вязкие жидкости влияют на расчет перепада давления | Предоставьте SG для расчёта или рассмотрения запроса на предложение |
| Вязкость | Вязкие жидкости создают большее практическое сопротивление | Не полагайтесь исключительно на значение Cv для чистой воды |
| Положение клапана | Частично открытые шаровые краны могут вызывать турбулентность | Не следует использовать обычные шаровые краны для точного регулирования расхода |
| Внутренняя геометрия | Сжатие, расширение, сиденья и форма кузова влияют на поток | Используйте данные по коэффициенту Cv, предоставленные производителем для выбранной модели |
| Налет или осадок | Отложения уменьшают эффективную площадь проходного сечения | Учитывайте чистоту носителей и состояние оборудования |
| Сопутствующая арматура | Переходники, колена и короткие участки трубопровода могут влиять на локальное течение | Если потери давления имеют решающее значение, необходимо отдельно проанализировать схему трубопроводов |
| Износ или внутренние повреждения | Неровности или повреждения поверхности могут увеличить сопротивление | Состояние обслуживания имеет значение в операционных системах |
Размер порта и конструкция проходного отверстия
Отверстие — это проход через шарик. Если отверстие расположено близко к внутреннему диаметру трубы, сужение потока уменьшается. Если отверстие меньше, жидкость ускоряется при прохождении через суженную зону, а затем расширяется вниз по потоку.
Такое сжатие и расширение может привести к увеличению потерь давления.
Расход, удельный вес и вязкость
Расход оказывает значительное влияние на перепад давления. Если через один и тот же клапан должен проходить больший расход, перепад давления, как правило, увеличивается.
Удельный вес влияет на зависимость падения давления в жидкости. Вязкость может привести к тому, что фактические потери давления окажутся выше, чем предполагается при расчетах для чистой воды. В случае масел, полимеров, суспензий или других сложных жидкостей при проектировании не следует полагаться исключительно на стандартную таблицу коэффициентов Cv.
Если расчет высоковязкой жидкости проводится с использованием только данных по коэффициенту Cv для чистой воды, расчетный перепад давления может оказаться ниже фактического рабочего перепада давления. Это может повлиять на расход вниз по потоку, напор насоса и окончательный выбор между конструкциями с полным и уменьшенным проходом.
Турбулентность, сжатие и частичное открытие
Когда стандартный шаровой кран полностью открыт, путь прохождения потока относительно свободен. При частичном открытии отверстие в шарике образует более суженный и неравномерный канал прохождения потока. Это может привести к возникновению турбулентности, шума, вибрации, риску эрозии и нестабильному регулированию.
Для точного дросселирования или обеспечения стабильного регулирования расхода обычный шаровой кран типа «открыто-закрыто» обычно не является оптимальным выбором. Следует отдельно рассмотреть шаровой кран с V-образным проходом или конструкцию клапана, предназначенную специально для регулирования.
Если частичное открытие входит в нормальные эксплуатационные требования, то Шаровой кран с V-образным портом следует рассматривать отдельно, поскольку его специфическая конструкция отверстия обеспечивает более предсказуемое регулирование расхода, чем у стандартного шарового крана с круглым отверстием.
Загрязнение, отложения и состояние внутренних поверхностей
В новом состоянии клапан может иметь допустимый перепад давления, однако со временем отложения, твердые частицы, осадок, накипь или коррозия могут привести к уменьшению эффективного сечения проходного канала.
Это не превращает статью в руководство по техническому обслуживанию, но имеет значение для систем, в которых рабочая среда загрязнена. Если жидкость содержит твердые частицы или отложения, при анализе падения давления следует учитывать поведение рабочей среды и предполагаемые требования к очистке.
В случае жидкостей, содержащих твердые частицы, накипь или осадок, в запросе предложений следует указать степень очищенности среды, содержание твердых частиц, а также информацию о том, может ли падение давления изменяться в процессе эксплуатации.

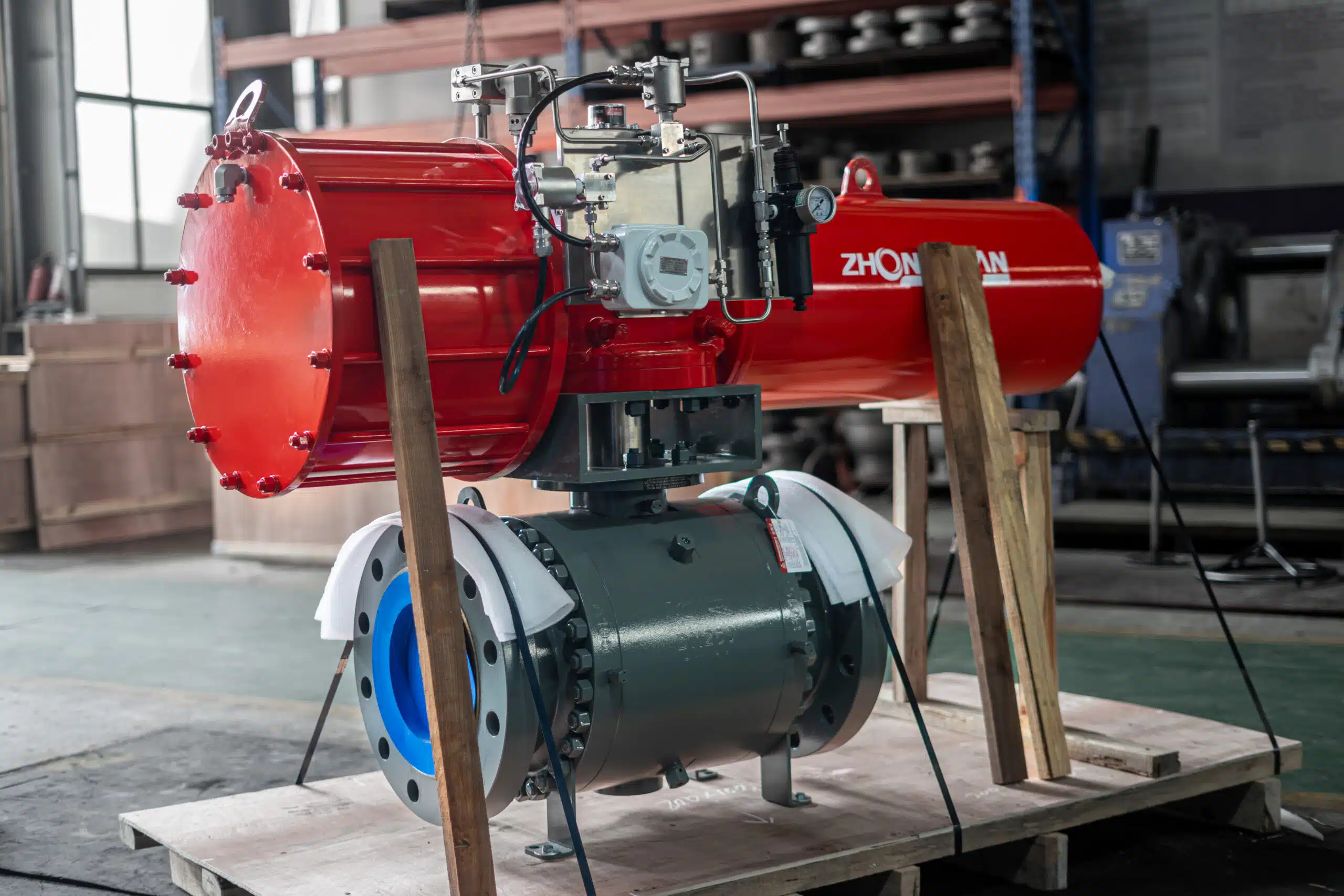

Когда перепад давления играет важную роль при выборе шарового крана
Падение давления в шаровом кране имеет наибольшее значение в тех случаях, когда система имеет ограниченный запас давления, высокие требования к расходу, энергозависима или предъявляет строгие требования к технологическому потоку.
| Состояние обслуживания | Значение перепада давления | Последствия выбора |
|---|---|---|
| Трубопровод для жидкости с высоким расходом | Высокий | Проанализировать конструкцию полнопортового клапана и коэффициент пропускания (Cv) производителя |
| Система с датчиком давления в нагнетательной головке насоса | Высокий | Дополнительная потеря давления может повлиять на расход вниз по потоку |
| Длинный трубопровод со множеством клапанов | От среднего до высокого | Незначительные потери могут накапливаться по всей системе |
| Работа с вязкими жидкостями | Высокий | Коэффициента Cv для чистой воды может оказаться недостаточно |
| Система низкого давления | Высокий | Даже умеренное ΔP может оказаться недопустимым |
| Водопроводная магистраль с значительным запасом давления | Средний | Уменьшение размера порта может быть допустимо, если соблюдаются требования к расходу |
| Услуга по отключению/подключению с низким потреблением расхода | Нижний | Перепад давления не всегда является определяющим фактором при выборе |
| Услуга по регулированию потока или ограничению пропускной способности | Высокая оценка, но с оговоркой | Рассмотрите возможность использования конструкции клапана с V-образным проходом или конструкции, ориентированной на управление |
| Работа с шламом или в условиях загрязненной среды | Высокий | С течением времени перепад давления может увеличиваться из-за накопления твердых частиц; исходные данные по коэффициенту Cv, полученные при работе в чистом состоянии, могут не отражать условия длительной эксплуатации |
| Энергоэффективный режим работы | От среднего до высокого | Снижение потерь давления может со временем привести к сокращению энергозатрат на перекачку |
Системы с высоким расходом или с малым перепадом давления
В системах с высоким расходом даже небольшое сужение может привести к значительному падению давления. Именно в таких случаях особую важность приобретают конструкция с полным проходом и точные данные по коэффициенту Cv.
Клапан, выбранный исключительно по номинальному размеру трубы, может оказаться ограничивающим, если его проходное сечение уменьшено или внутренняя геометрия не соответствует требуемому расходу.
Как правило, перед окончательным определением размера клапана и конструкции портов для таких систем необходимо провести полную проверку портов и подтвердить значение Cv, указанное производителем.
Головка насоса и влияние на энергопотребление
Перепад давления на клапане потребляет часть имеющегося давления в системе. В насосных системах это может привести к увеличению энергопотребления или снижению давления на выходе.
Если в процессе необходимо поддерживать расход, перед окончательным определением размера клапана и конструкции патрубков следует проанализировать перепад давления. Это особенно важно в тех случаях, когда в трубопроводе имеется ограниченный запас напора насоса, установлено несколько клапанов или предъявляются строгие требования к давлению на выходе.
Когда уменьшенный размер порта всё же может быть приемлем
Шаровой кран с уменьшенным проходом не обязательно является плохим выбором.
Это может быть допустимо в следующих случаях:
- требуемый расход — умеренный;
- запас на перепад давления достаточен;
- важно ли пространство или вес;
- услуга представляет собой простую изоляцию типа «вкл./выкл.»;
- Данные технического паспорта производителя подтверждают, что выбранный клапан соответствует требованиям.
Риск неправильного выбора возникает в том случае, когда клапан с суженным проходом используется так, как будто он обладает такой же пропускной способностью, что и клапан с полным проходом.
Если выполняется несколько из этих условий, а данные производителя по коэффициенту пропускной способности (Cv) подтверждают требуемую пропускную способность, использование редукционного патрубка может стать экономически выгодным решением, не ухудшающим рабочие характеристики системы.
Зачем нужны данные из резюме производителя
График или таблица значений Cv шаровых кранов может помочь покупателям сориентироваться в общей пропускной способности, однако их не следует рассматривать в качестве окончательных данных для выбора в отношении всех производителей, классов давления, конструкций проходного сечения и условий эксплуатации.
Технические данные производителя о коэффициенте пропускной способности (Cv) более полезны, чем общие таблицы, поскольку они привязаны к конкретной конструкции клапана, диаметру проходного отверстия, классу давления, условиям открытия и условиям испытаний.
Сайт Статья ISA о пропускной способности шаровых кранов с полным проходом также отмечается, что заявленная номинальная пропускная способность может варьироваться в зависимости от метода расчета, применяемого производителями, поэтому при выборе проекта следует использовать данные, относящиеся к выбранной конфигурации клапана.
Фактическое значение Cv зависит от выбранной конструкции клапана.
| Источник данных | Как пользоваться | Основное ограничение |
|---|---|---|
| Общая таблица резюме в Интернете | Только для предварительного ознакомления | Может не соответствовать выбранному производителю или конструкции клапана |
| Таблица коэффициентов пропускной способности (Cv) для шаровых кранов общего назначения | Приблизительное сравнение | Можно не учитывать класс давления, конструкцию отверстия, конструкцию седла и условия испытаний |
| Данные из каталога производителя | Более полная информация о проекте | Должны точно соответствовать серии клапана, размеру, типу присоединения и конфигурации |
| Техническое описание проекта | Основа окончательной спецификации | Необходимо проверить с учетом условий эксплуатации |
| Инженерный обзор | Требуется для выполнения сложных задач | Необходимо для газа, пара, жидкостей с высокой вязкостью, суспензий, в условиях интенсивной эксплуатации или при жестких ограничениях по перепаду давления (ΔP) |
Почему таблицы CV являются только ссылками
В таблице Cv может быть указано значение номинального размера клапана, однако это значение может не относиться к другому типу корпуса, просвету шарика, торцевому соединению, классу давления или конструкции конкретного производителя.
Шаровой кран с полным проходом и шаровой кран с суженным проходом одного и того же номинального размера могут иметь разные значения Cv. Два крана с полным проходом от разных производителей также могут отличаться друг от друга.
Что влияет на фактическое значение Cv
На фактическое значение Cv могут влиять следующие факторы:
- размер клапана;
- конструкция с полным или уменьшенным проходом;
- геометрия отверстия шарика;
- дизайн сиденья;
- рисунок тела;
- конечное соединение;
- класс давления;
- условие открытия;
- метод испытаний, рекомендованный производителем;
- тип рабочей жидкости и условия эксплуатации.
Именно поэтому при окончательной проверке перепада давления следует использовать коэффициент Cv или данные о перепаде давления, предоставленные производителем для выбранной конфигурации клапана.
Что следует запросить у производителя
Подтверждение со стороны производителя особенно важно для трубопроводов с высоким расходом, систем низкого давления, сред с высокой вязкостью, систем, чувствительных к высоте подъема насоса, систем с узким допустимым перепадом давления (ΔP) и критически важных технологических трубопроводов.
В запросе предложений по проекту целесообразно указать следующие требования:
- Значение Cv или Kv для выбранного размера клапана и конструкции патрубка;
- оценка перепада давления при заданных условиях расхода;
- подтверждение того, является ли клапан полнопроходным или с суженным проходом;
- любые ограничения по типу жидкости, вязкости, содержанию твердых частиц, газу, пару или специальным средам;
- подтверждение того, что конфигурация клапана соответствует проектным требованиям к давлению, температуре и типам соединений.
Контрольный список для запроса предложений по оценке перепада давления в шаровых кранах
Хороший запрос предложений должен содержать достаточно информации, чтобы производитель или поставщик мог оценить перепад давления, коэффициент пропускной способности (Cv), тип порта и соответствие требованиям конкретного применения.
| Пункт RFQ | Зачем это нужно |
|---|---|
| Среда / жидкость | Потери давления зависят от свойств жидкости |
| Скорость потока | Необходимо для проверки Cv и ΔP |
| Удельный вес | Используется в соотношении падения давления в жидкости |
| Вязкость | Необходимо для масел, полимеров, суспензий или сложных жидкостей |
| Рабочее давление | Подтверждает класс давления и условия эксплуатации |
| Давление на входе/выходе или допустимое ΔP | Определяет предельное значение перепада давления |
| Рабочая температура | Влияет на материалы, сиденья и пригодность к эксплуатации |
| Размер трубы | Помогает сравнить размеры клапанов и конструкцию проходного отверстия |
| Требуемый размер клапана | Необходимо для предварительного отбора |
| Предпочтение полного порта или уменьшенного порта | Непосредственно влияет на пропускную способность |
| Концевое соединение | Наличие фланцевого, резьбового, сварного или иного соединения может повлиять на конфигурацию |
| Класс давления / номинальное значение | Должно соответствовать техническому заданию проекта |
| Услуга включения/выключения или регулирования мощности | Обычные шаровые краны и клапаны регулирования расхода — это не одно и то же |
| Необходимые данные по Cv и Kv | Позволяет провести техническое сравнение |
| Особые условия для СМИ | Эти условия могут изменить эффективное значение Cv, увеличить фактительные потери давления или потребовать применения специальной конфигурации клапана; стандартные допущения, относящиеся к чистой жидкости, могут оказаться неприменимыми |
После того как будут определены предельное падение давления, расход, характеристики рабочей среды и предпочтительные соединения, покупатели смогут сравнить подходящие Варианты исполнения шаровых кранов не опираясь исключительно на номинальный размер трубы.
Данный контрольный список не предназначен для замены инженерных расчетов. Он помогает избежать неполных запросов на предложение, особенно в тех случаях, когда заказчик запрашивает оценку перепада давления в шаровом кране, но не указывает расход, данные о рабочей среде или допустимое ΔP.
Имея полные эксплуатационные данные, поставщик может проанализировать ожидаемый перепад давления, подтвердить требуемое значение Cv (коэффициента пропускной способности) и дать рекомендацию относительно того, какая конфигурация — с полным проходом, с суженным проходом или иная — будет более подходящей.
Часто задаваемые вопросы о перепаде давления в шаровых кранах и коэффициенте пропускной способности (Cv)
Является ли потеря давления в шаровом кране тем же, что и перепад давления?
Во многих практических обсуждениях, касающихся клапанов, термины «потеря давления» и «перепад давления» используются для обозначения одного и того же явления — снижения доступного давления на клапане. Перепад давления — это измеренная разность давлений между входной и выходной сторонами клапана. Потеря давления описывает практический эффект, вызванный этой разностью давлений.
Приводит ли шаровой кран к падению давления?
Да. Шаровой кран вызывает падение давления, поскольку жидкость проходит через корпус клапана, проход, зону седла и торцевое соединение. Полностью открытый шаровой кран с полным проходом обычно характеризуется небольшим падением давления, однако оно не равно нулю.
Как рассчитать перепад давления в шаровом кране?
При работе с обычными жидкостями перепад давления можно оценить на основе расхода, коэффициента Cv и удельного веса. Обычно используется соотношение ΔP = SG × (Q / Cv)². Для такой оценки требуются точные данные по коэффициенту Cv для выбранного клапана. При работе со специальными средами или загрязнёнными жидкостями эту формулу следует рассматривать как предварительную оценку и сверять с данными производителя.
Что такое Cv в шаровом кране?
Cv — это коэффициент пропускной способности клапана. Он характеризует пропускную способность шарового клапана при определённых условиях. Как правило, более высокое значение Cv означает, что клапан создаёт меньшее сопротивление при том же расходе и той же среде. Значение Cv, используемое при подборе, должно соответствовать конкретной модели клапана, его размеру, типу патрубков и состоянию открытия, а не только номинальному размеру трубы.
У шарового крана с полным проходом меньший перепад давления?
Как правило, да, по сравнению с шаровым краном с суженным проходом того же номинального размера и аналогичной конструкции. Шаровой кран с полным проходом имеет больший внутренний диаметр и более открытый канал прохождения потока. Однако точное падение давления по-прежнему зависит от конструкции, разработанной производителем, расхода, свойств рабочей среды и конфигурации клапана.
Уменьшает ли шаровой кран с суженным проходом расход?
Шаровой кран с суженным проходом имеет меньший внутренний диаметр шарика, благодаря чему он может снижать пропускную способность и увеличивать перепад давления по сравнению с конструкцией с полным проходом. Тем не менее он может быть подходящим вариантом, если система способна выдержать такие потери давления.
Можно ли использовать таблицу коэффициентов Cv шаровых кранов для окончательного расчета размеров?
Таблица значений Cv для шаровых кранов может служить ориентиром на начальном этапе, однако при окончательном расчете размеров следует использовать данные производителя по коэффициенту Cv для конкретной модели крана, его размера, типа соединений, класса давления и конфигурации. Общая таблица может не соответствовать приобретаемому крану.
Может ли калькулятор перепада давления в шаровом кране давать точные результаты?
Точность расчётов калькулятора зависит от точности введённых данных. Если значение Cv, свойства рабочей среды, условия потока, положение клапана или условия эксплуатации указаны неполно, результат следует рассматривать как приблизительный. Для окончательного выбора по-прежнему требуется проверка со стороны производителя.
Почему потери давления выше, когда шаровой кран приоткрыт?
Потери давления увеличиваются, поскольку частично открытый шарик создает узкий и неравномерный канал потока. Это может привести к усилению турбулентности, увеличению скорости, шума, вибрации и потерь давления. Обычные шаровые краны типа «открыто-закрыто» как правило не используются для точного регулирования расхода.
Можно ли использовать стандартный шаровой кран для регулирования расхода?
Стандартный шаровой кран можно физически оставить частично открытым, однако обычно это не лучший вариант для точного регулирования расхода. Длительное дросселирование с помощью стандартного шарового крана может привести к эрозии седла, вибрации, нестабильному потоку и низкой точности регулирования. Если важно дросселирование, модулирующее регулирование или зависимость коэффициента пропускной способности (Cv) от степени открытия, следует рассмотреть возможность использования шарового крана с V-образным проходом или другой конструкции клапана, ориентированной на регулирование.
Заключение
Перепад давления в шаровом кране определяется не только размером крана. Он зависит от коэффициента пропускной способности Cv, конструкции патрубков, расхода, свойств рабочей среды, положения крана и фактических данных производителя.
Полностью открытый шаровой кран с полным проходом обычно обеспечивает меньший перепад давления, чем конструкция с суженным проходом, однако он все же создает реальное сопротивление потоку. Шаровой кран с суженным проходом может быть приемлем, если в системе имеется достаточный запас давления, но не следует предполагать, что он имеет такой же коэффициент Cv или пропускную способность, как кран с полным проходом.
Для правильного выбора покупателям не следует полагаться исключительно на типовые таблицы или калькуляторы коэффициента Cv шаровых кранов. При окончательной проверке необходимо учитывать требуемый расход, характеристики рабочей среды, допустимый перепад давления, выбранную конструкцию патрубков и данные производителя по коэффициенту Cv.
Если подготовлены данные о требуемом расходе, характеристиках рабочей среды, допустимом перепаде давления и типе портов, поставщик клапанов сможет оказать помощь в проверке коэффициента Cv и анализе конфигурации.
Поддержка приложений / спецификаций
Для расчета проекта необходимо предоставить следующие данные: рабочая среда, расход, условия давления, допустимый перепад давления (ΔP), температура, размер трубы, размер клапана, тип седельного отверстия, класс давления и цель применения. Эти сведения позволяют более точно рассчитать перепад давления, коэффициент пропускной способности (Cv) и определить, подходит ли конструкция с полным или уменьшенным седельным отверстием.
Чтобы запросить расчет перепада давления, коэффициента Cv или проверку конструкции патрубков в рамках запроса предложений по проекту, контактный клапан NTGD с учетом рабочей среды, расхода, условий давления, допустимого перепада давления (ΔP), температуры, размера клапана и требуемого типа соединения.
