Быстрый ответ: Имеют ли шаровые клапаны направление потока?
Да. Шаровой клапан обычно имеет предполагаемое направление потока, и это направление должно быть подтверждено перед установкой или вводом в эксплуатацию.
Для большинства стандартных шаровых клапанов практической отправной точкой является стрелка направления потока или маркировка на корпусе клапана. Если стрелка видна, ее следует рассматривать как направление, предусмотренное производителем для данного клапана. Если стрелка отсутствует, неясна, закрашена или не соответствует схеме трубопровода, направление следует сверить с чертежом клапана, техническим паспортом, P&ID, биркой клапана или инструкцией производителя.
Обычное устройство шарового клапана поток-открытие, Когда жидкость поступает снизу диска или плунжера и движется вверх через седло. Однако это правило не является универсальным для всех шаровых клапанов в любой сфере применения. В некоторых конструкциях или применениях может использоваться поток-закрытие, Также называется обратным потоком, когда жидкость поступает сверху диска. Правильный ответ зависит от конструкции клапана, давления, температуры, среды, расположения привода и спецификации проекта.
Суть проста:
Не угадывайте направление потока через шаровой клапан только по его внешней форме. Перед установкой сверьтесь со стрелкой на корпусе и документами производителя.
Правильное направление потока в шаровом клапане должно быть проверено по стрелке производителя, чертежу, техническому паспорту или проектной документации, а не только по внешнему виду.
Почему направление потока имеет значение для шарового клапана
Шаровой клапан - это не просто прямая труба с маховиком. Внутри корпуса клапана поток должен проходить через седло и вокруг диска или плунжера. Этот внутренний путь потока делает шаровые клапаны полезными для дросселирования и перекрытия, но при этом важно направление потока.
В шаровом клапане направление потока может влиять на его работу:
- как давление действует на диск или пробку;
- какое усилие требуется для открытия или закрытия клапана;
- насколько стабилен клапан при дросселировании;
- как со временем изнашиваются поверхности седла и диска;
- насколько хорошо клапан перекрывается в условиях эксплуатации;
- соответствует ли установленный клапан предполагаемой конструкции трубопровода.
Это не только теоретические различия. Неправильное направление потока может привести к увеличению рабочего момента, нестабильному перекрытию, ускоренному износу седла или проблемам с усилием привода, в зависимости от размера клапана и условий эксплуатации.

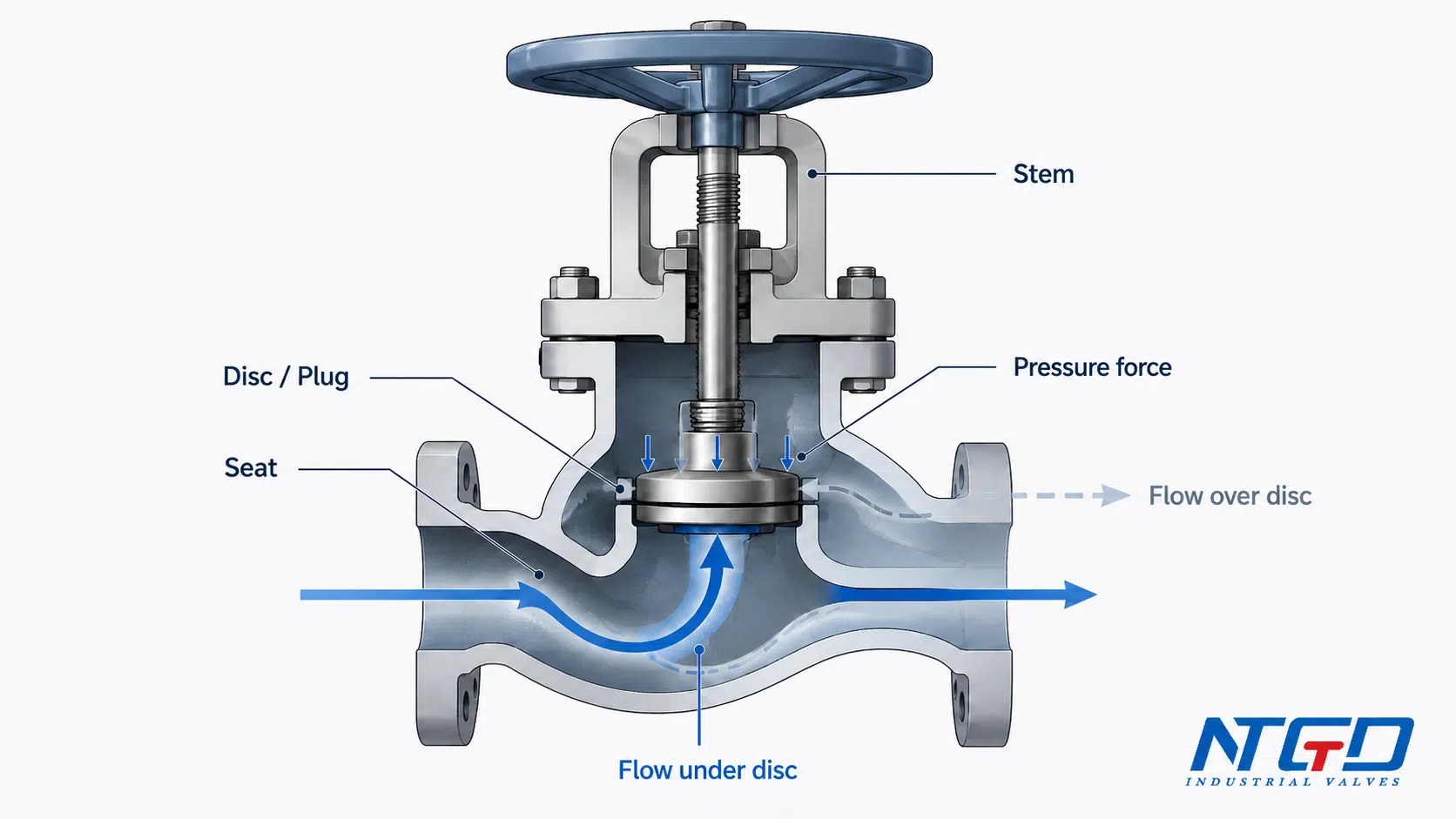

Ключевым моментом является область седла и диска. Когда давление действует под диском, оно может создавать восходящую силу, которая помогает поднять диск против нагрузки на шток. Когда давление действует над диском, оно может создавать нисходящую силу, которая толкает диск к седлу. Такой баланс сил может повлиять на крутящий момент, нагрузку на шток, размер привода, поведение уплотнения и стабильность управления.
Для читателей, которым необходимо освежить информацию на уровне компонентов перед изучением направления потока, NTGD's Запчасти и компоненты шаровых клапанов Руководство объясняет, как корпус, диск или плунжер, седло, шток, сальник и обшивка работают вместе.
Если направление установки не соответствует конструкции клапана, это может привести к затруднению ручного управления, занижению усилия привода, утечкам, вибрации, нестабильному дросселированию или ускоренному износу в тяжелых условиях эксплуатации.
Это не означает, что одно направление всегда правильно, а другое - всегда неправильно. Это означает, что направление должно соответствовать конструкции клапана и его назначению. Клапан, установленный против предполагаемого направления потока, может физически вписаться в трубопровод, но его работа может не соответствовать ожиданиям.
Для промышленных проектов это имеет большое значение:
- Обзор RFQ;
- утверждение чертежей клапанов;
- планирование установки;
- осмотр места происшествия;
- ввод в эксплуатацию;
- Устранение неисправностей после обнаружения утечек, шума, вибрации или жесткой эксплуатации.

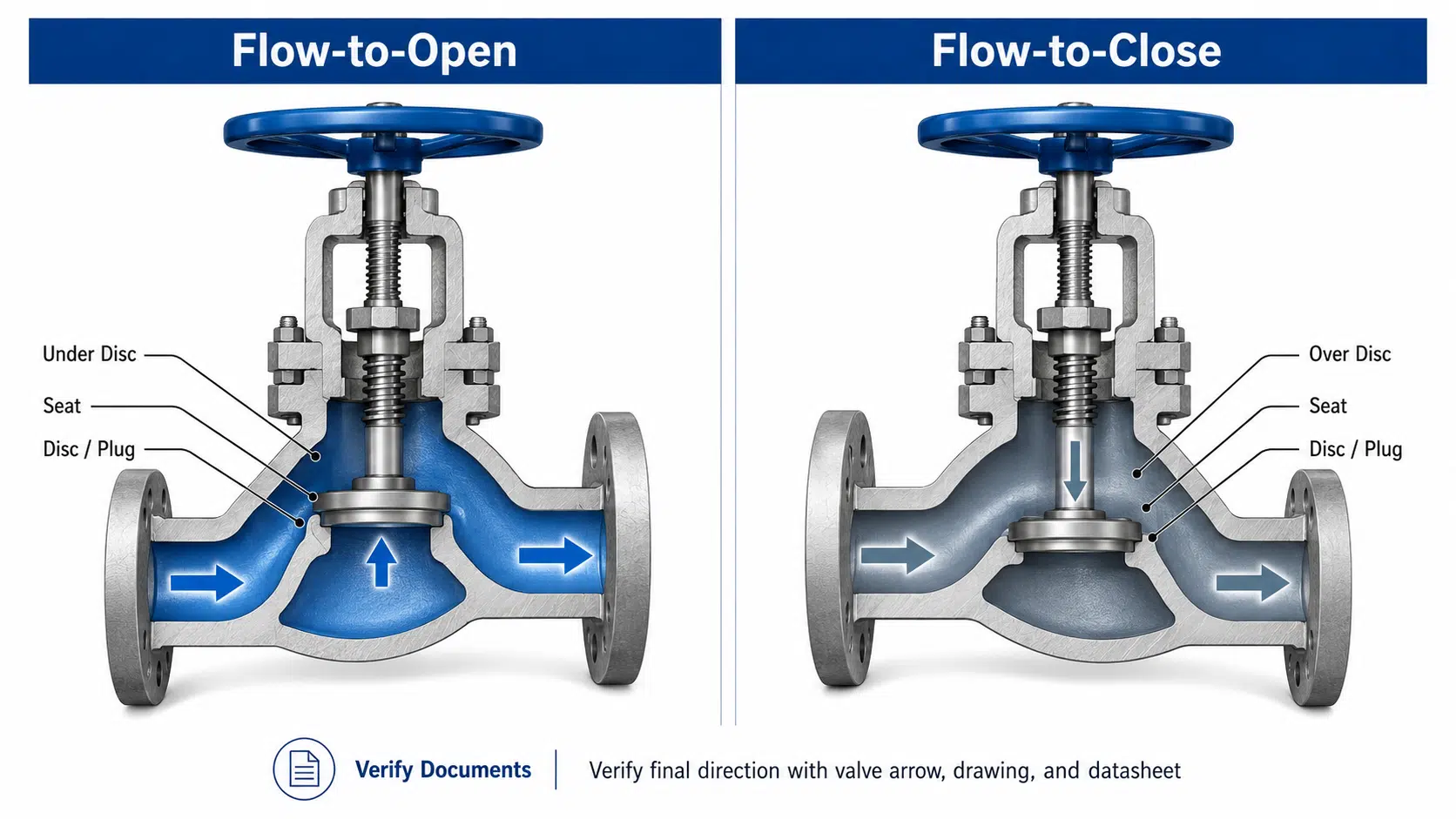

Сравнение расхода на открытие и расхода на закрытие в шаровых клапанах
Направление потока в золотниковом клапане часто объясняют с помощью двух терминов: поток-открытие и поток-закрытие. Эти термины описывают, как рабочая жидкость подходит к диску или пробке и как давление действует на запорный элемент.
Поток под диском является обычным явлением для многих шаровых клапанов общего применения, но его не следует рассматривать как универсальное правило. Окончательной рекомендацией является стрелка производителя, технический паспорт, чертеж и проектная документация.
Поток-открытие: поток под диском
В механизме "поток-открытие" жидкость поступает снизу диска или плунжера и движется вверх через область седла. Это часто описывается как поток под диском или поток под сиденьем.
Такое направление часто встречается во многих шаровых клапанах общего назначения, поскольку давление под диском может помочь поднять запорный элемент при открытии клапана. Кроме того, такое направление обеспечивает более привычную реакцию дросселирования во многих стандартных установках.
Однако “поток под диском” не должен рассматриваться как абсолютное правило. Правильное направление все равно зависит от конструкции клапана и предполагаемой производителем стрелки потока.
Поток к закрытию: поток через диск
В системе "поток-закрытие" жидкость поступает сверху диска или пробки. Это также называется протекать по диску, течет по сиденью, или обратный поток.
Обратный поток не означает, что клапан установлен неправильно. В некоторых системах с высоким давлением, высокой температурой, приводом или специальной отделкой производитель может намеренно указать поток на закрытие. В этом случае стрелка направления потока и чертеж должны отражать предполагаемое расположение.
Ошибка возникает, когда клапан устанавливается в направлении, противоположном предусмотренному производителем, а не просто потому, что поток идет через диск.
Сравнительная таблица Flow-to-Open и Flow-to-Close
| Артикул | Поток к открытию | Поток-закрытие |
|---|---|---|
| Общее описание | Поток под диском / пробкой | Поток через диск / пробку |
| Действие давления | Давление способствует движению при открывании | Давление способствует движению закрытия |
| Типичное использование | Используется во многих системах водо-, нефте-, газоснабжения и коммунального хозяйства, где клапан рассчитан на прохождение потока под диском. | Может быть указан для отдельных видов работ, связанных с высоким давлением, высокой температурой, приводом или специальной отделкой, где предполагается закрытие с помощью давления |
| Эффект открытия / закрытия | В некоторых конструкциях можно уменьшить усилие открывания, но при этом увеличить усилие закрывания | Может увеличить усилие открывания, но в некоторых конструкциях может уменьшить усилие закрывания |
| Уплотнение / последствия износа | Зависит от конструкции седла, давления, среды и рабочих циклов | Зависит от конструкции; может изменяться нагрузка на седло, нагрузка на шток и характер износа |
| Контролировать поведение | Часто используется для дросселирования во многих стандартных приложениях | Может быть выбран для конкретных условий регулирования или давления |
| Как проверить | Стрелка корпуса, технический паспорт, чертеж, P&ID, метка клапана | Стрелка корпуса, технический паспорт, чертеж, P&ID, метка клапана |
| Риск при неправильном применении | Возможны затруднения в работе, утечки, износ или нестабильное дросселирование | Тот же риск, если он противоречит предполагаемому направлению клапана. |
Только для терминологической калибровки, Crane Engineering также объясняет терминология "поток-открытие" и "поток-закрытие как направление потока относительно затвора клапана; для конкретного клапана окончательное направление должно определяться стрелкой производителя, чертежом, техническим паспортом и проектной документацией.
Самая безопасная формулировка - это:
Часто встречается принцип "поток-открытие", но правильное направление потока в шаровом клапане - это направление, указанное стрелкой производителя, чертежом и проектной документацией.

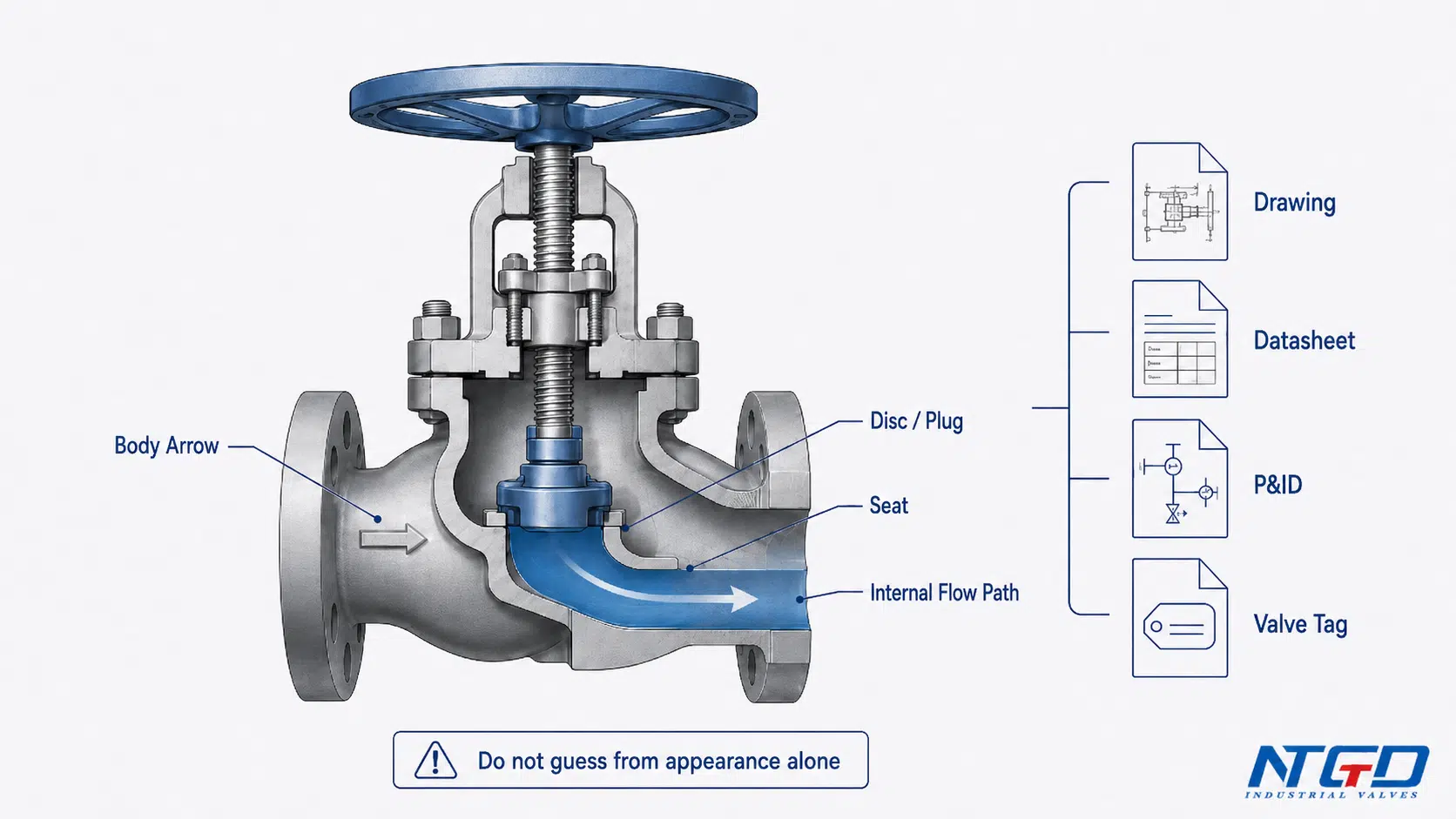

Что означает стрелка направления потока на шаровом клапане?

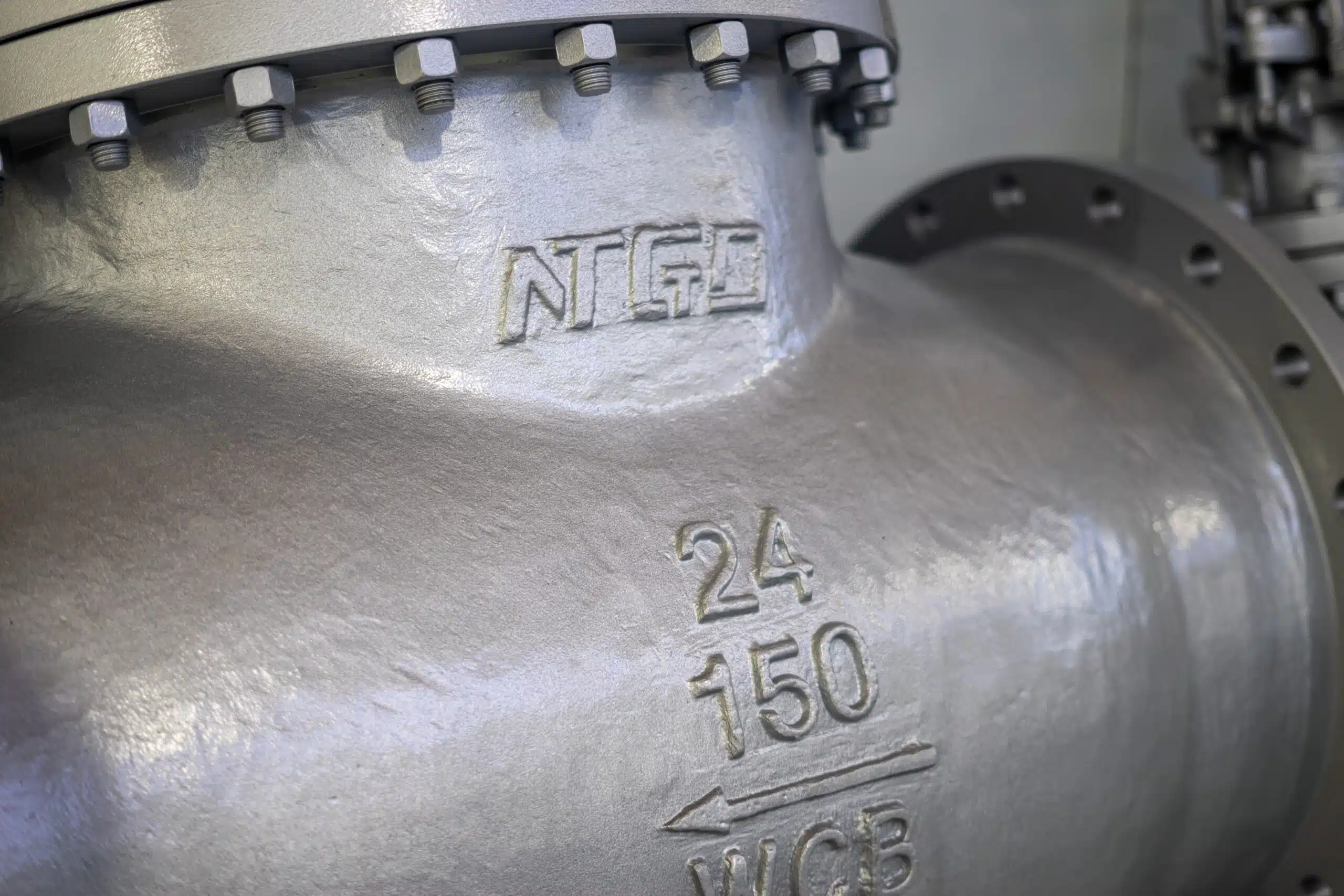

Стрелка направления потока на шаровом клапане - это главная практическая подсказка для установки, поскольку он обычно представляет собой направление потока, предусмотренное производителем для данного клапана.
Стрела может быть:
- отлиты в корпусе клапана;
- штампованные или гравированные на корпусе;
- отмечены на заводской табличке;
- указаны на чертеже или в техническом паспорте;
- указанные в инструкции по установке.

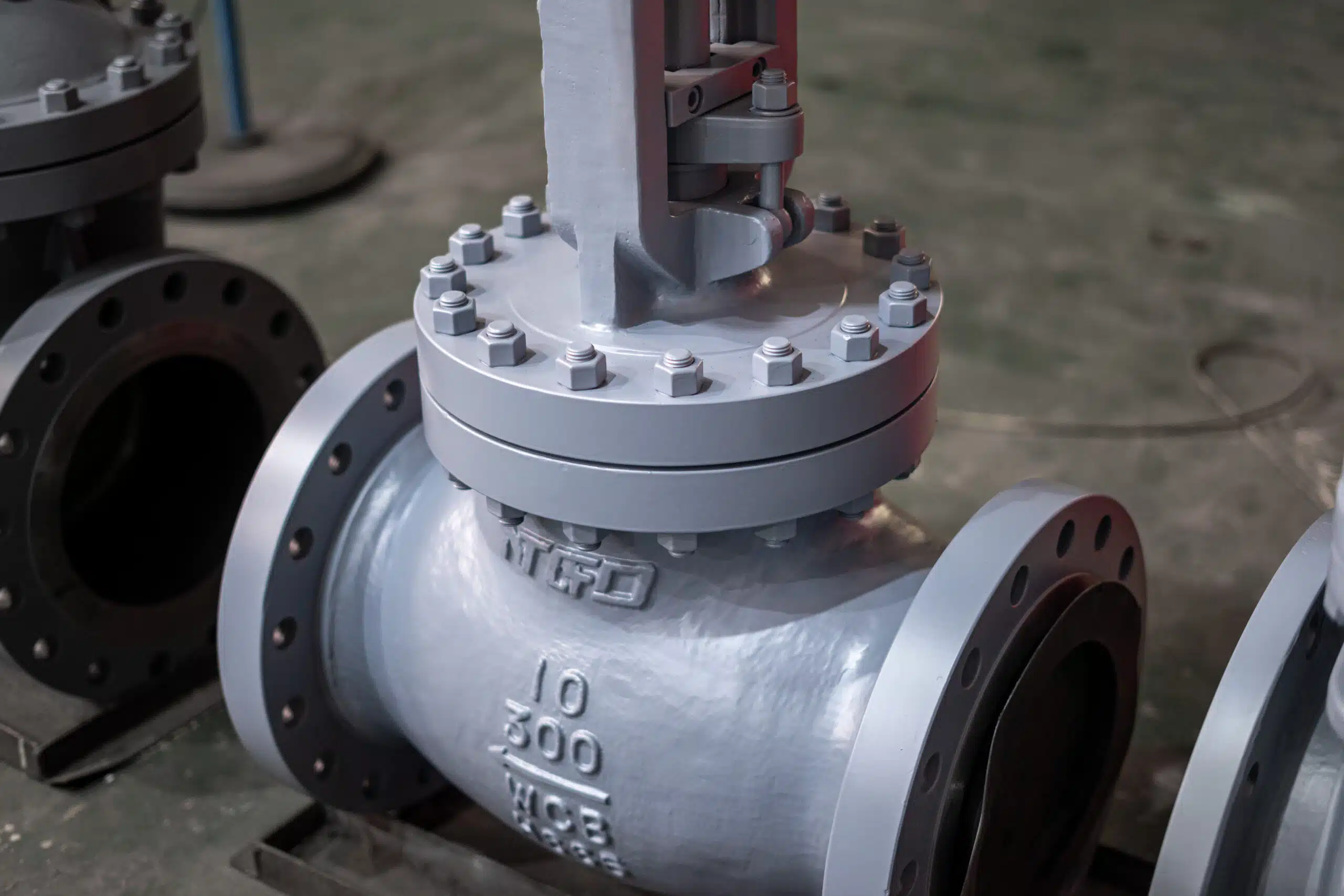

На многих промышленных шаровых клапанах стрелка не является декоративной. Она помогает монтажнику выровнять клапан по предполагаемому внутреннему пути потока. Внешняя стрелка связана с геометрией внутреннего седла, диска и корпуса; это не просто маркировка на внешней стороне отливки.
Если клапан установлен против стрелки, давление может воздействовать на диск, седло, шток, сальник или привод таким образом, что они не предназначены для этой работы.
Стрелку следует читать вместе с документами на клапан.
Телесная стрелка обычно является первой ссылкой на полевой уровень, но она не должна быть единственной ссылкой, если служба очень сложная или установка неясна.
Хорошей последовательностью подтверждения является:
- проверьте стрелку направления потока на корпусе клапана;
- сравните его с чертежом или техническим паспортом клапана;
- подтвердите направление потока процесса на P&ID;
- сопоставьте метку клапана с нужной линией и услугой;
- проверьте все особые требования производителя или спецификации проекта.
Если стрелка корпуса и проектная документация противоречат друг другу, не решайте вопрос только на месте. Перед началом работы сверьтесь с чертежом производителя, техническим паспортом или записью на бирке клапана.
Это очень важно для паровых, высоконапорных, высокотемпературных, коррозионных, грязных, управляемых или дроссельных систем.
Что делать, если стрелка отсутствует или неясна?
Если стрелка отсутствует, закрашена, повреждена или не видна после установки, не следует определять направление только по внешнему виду клапана.
Догадки по форме корпуса или расположению труб могут быть ошибочными, поскольку внутреннее расположение седла и диска может быть неочевидным снаружи.
Вместо этого проверьте:
- метка клапана;
- в соответствии с первоначальной спецификацией;
- по чертежу производителя;
- технический паспорт;
- P&ID;
- направление потока в линии;
- инструкция по установке.
Если эти документы отсутствуют, то перед эксплуатацией клапана под давлением лучше всего обратиться к производителю или поставщику клапана.
Всегда ли стрелка означает одно и то же на каждом клапане?
Не всегда. На некоторых типах клапанов стрелки могут указывать рекомендуемое направление давления, предпочтительное направление уплотнения или ориентацию установки в соответствии с требованиями производителя. Эта статья посвящена Направление потока шарового клапана. Для шарового клапана стрелка направления потока должна интерпретироваться в контексте конструкции клапана и документов, а не как универсальное правило для всех типов клапанов.
Направление установки шарового клапана: Что нужно проверить перед установкой
Направление установки шарового клапана следует рассматривать как задачу подтверждения направления, а не как полную процедуру установки. Цель состоит в том, чтобы подтвердить, что предполагаемый путь потока клапана соответствует направлению потока в трубопроводе, прежде чем клапан будет установлен, сварен, закреплен болтами, изолирован или введен в эксплуатацию.

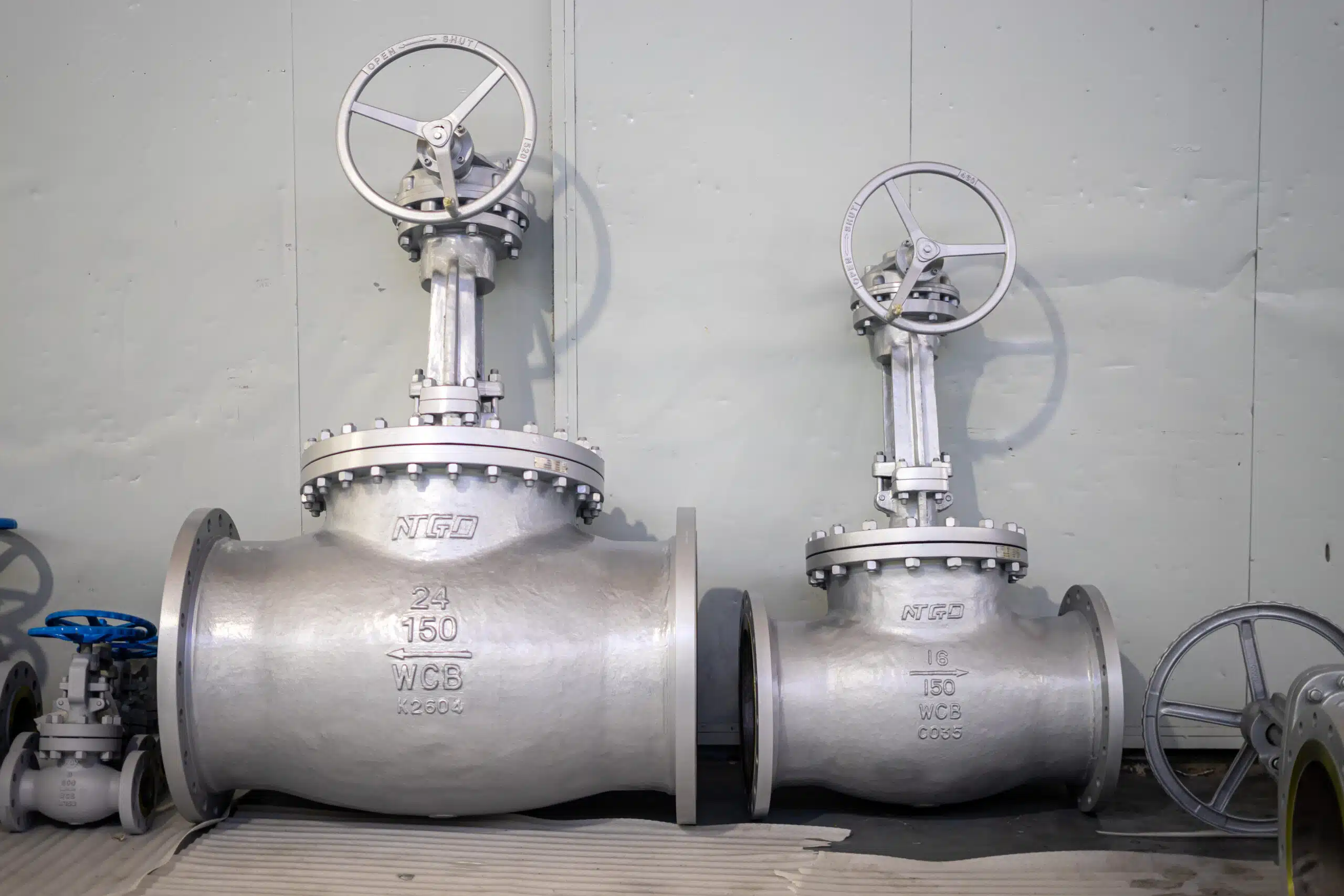

Проверьте стрелку корпуса перед установкой клапана
Перед установкой найдите стрелку или маркировку на корпусе. Убедитесь, что направление потока в трубопроводе совпадает с направлением стрелки. Если клапан фланцевый, эту проверку следует выполнить до затяжки болтов. Если клапан сварной, необходимо подтвердить это перед сваркой.
Для сварных шаровых клапанов проверка направления потока должна быть выполнена до сварки, так как исправление после сварки может потребовать доработки и дополнительной проверки.
Если клапан установлен в неправильном направлении, его исправление может потребовать простоя, доработки или дополнительной проверки. Именно поэтому проверка направления должна проводиться заблаговременно.
Подтверждение с помощью чертежа, технического паспорта или P&ID
Стрелка на корпусе важна, но чертеж и технический паспорт являются технической основой. P&ID подтверждает направление технологического потока. Маркировка клапана подтверждает, что устанавливаемый клапан является тем самым клапаном, который указан для данной линии.
Это очень важно, когда:
- Несколько шаровых клапанов выглядят одинаково;
- клапан поставляется для работы с паром или при высоких температурах;
- клапан приводится в действие;
- линия имеет байпас или ответвление;
- клапан устанавливается на вертикальной линии;
- стрелку кузова трудно увидеть после покраски или изоляции.
Проверьте состояние обслуживания
Направление потока может влиять на рабочую силу и уплотнение. Перед окончательной установкой убедитесь, что условия эксплуатации создают какие-либо особые требования.
К важным факторам обслуживания относятся:
- средний;
- давление;
- температура;
- перепад давления;
- размер клапана;
- конструкция сиденья и диска;
- дизайн отделки;
- ручное или приводное управление;
- частота дросселирования;
- требуемая производительность затвора.
Таблица проверки направления окончательной установки
| Проверить предмет | Что подтвердить | Почему это важно |
|---|---|---|
| Стрела для тела | Направление стрелки на корпусе клапана | Первая практическая подсказка по установке |
| Рисование | Предусмотренный производителем путь потока | Подтверждение проектной основы |
| Информационный лист | Направление, обслуживание, размер, класс давления, отделка | Предотвращает использование общих предположений |
| P&ID | Направление технологического потока | Подтверждает соответствие клапана системе трубопроводов |
| Метка клапана | Правильный клапан на правильной линии | Предотвращение смешивания аналогичных клапанов |
| Состояние обслуживания | Среда, давление, температура, режим дросселирования | Может влиять на выбор потока на открытие или потока на закрытие |
| Ориентация на местности | Горизонтальная / вертикальная линия, доступ, положение привода | Помогает избежать путаницы при установке |
| Поддержка производителя | Если документы противоречат друг другу или стрелка неясна | Предотвращает рискованные предположения на местах |
Этот процесс подтверждения направления является важной проверкой перед установкой. Фактические работы по установке должны выполняться в соответствии с процедурой проекта и МОМ производителя.

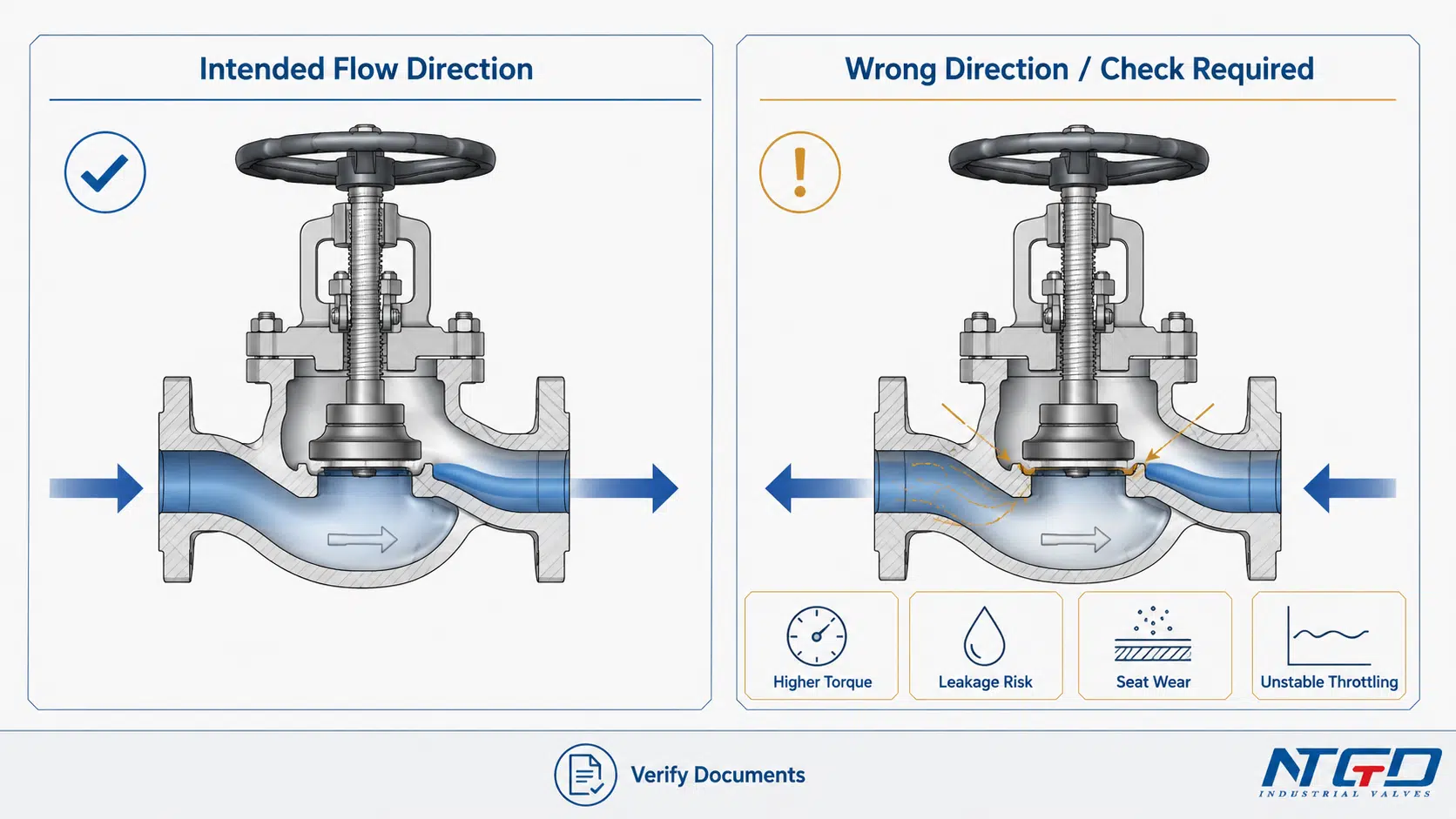

Что произойдет, если установить шаровой клапан задом наперед?
Шаровой клапан, установленный в обратном направлении, означает, что клапан установлен в противоположную сторону от предполагаемого направления потока. Это не просто означает “существует обратный поток”. В некоторых конструкциях клапанов обратный поток может быть преднамеренным. Проблема возникает, когда установленное направление противоречит стрелке на корпусе, техническому паспорту, чертежу или инструкции производителя.
Последствия зависят от конструкции клапана, давления, температуры, среды, размера, привода и режима работы. В некоторых легких условиях эксплуатации последствия могут быть ограниченными. В более сложных условиях эксплуатации последствия могут быть более серьезными.
Затрудненное управление или неожиданный крутящий момент
Если давление воздействует не на ту сторону диска или плунжера, усилие, необходимое для открытия или закрытия клапана, может измениться. Ручным клапаном может быть труднее управлять. Клапан с приводом может потребовать большего усилия привода, чем ожидалось.
Это особенно важно при больших размерах, высоком давлении или частой эксплуатации.
Износ седел, дисков и уплотнений
Неправильное направление потока может изменить характер воздействия жидкости на поверхности седла и диска. Со временем это может привести к неравномерному износу, эрозии, вибрации или нестабильности уплотнения, в зависимости от среды и перепада давления.
При работе с чистыми жидкостями и низким давлением эффект может быть менее очевидным. При работе с паром, грязными жидкостями, высоким перепадом давления или дросселированием риск может быть выше.
Риск утечки или нестабильного отключения
Если клапан был разработан для герметизации при давлении, действующем в определенном направлении, обратная установка может снизить стабильность перекрытия. Это может проявляться в виде утечки, повторной регулировки или нестабильного перекрытия после работы.
Точное поведение зависит от конструкции седла, конструкции диска, нагрузки на шток, состояния сальника и перепада давления.
Нестабильность дросселирования в некоторых службах управления
Некоторые шаровые клапаны используются для дросселирования или управления. В этих случаях неправильное направление потока может повлиять на баланс сил плунжера, устойчивость вблизи закрытия, нагрузку на привод и реакцию на управление.
Это не означает, что каждый шаровой клапан, установленный в обратном порядке, немедленно выйдет из строя. Это означает, что клапан может вести себя не так, как задумано, особенно в тяжелых условиях эксплуатации.
Таблица рисков неправильного потока
| Зона риска | Возможный эффект | Зависит от |
|---|---|---|
| Рабочий момент | Клапан может труднее открываться или закрываться | Размер, давление, конструкция штока, усилие привода |
| Уплотнение | Затвор может стать менее стабильным | Конструкция седла, конструкция диска, перепад давления |
| Носите | Износ седла или диска может увеличиться | Среда, перепад давления, циклы, режим дросселирования |
| Стабильность управления | Дросселирование может стать нестабильным в некоторых службах | Конструкция накладки, привод, условия протекания |
| Перепад давления | Неожиданное сопротивление потоку, шум или потеря давления могут возникнуть из-за нарушения внутреннего пути потока | Схема корпуса, положение открывания, рабочее состояние |
| Техническое обслуживание | Может потребоваться дополнительная проверка | Тяжесть службы и история эксплуатации |
Если есть подозрение, что клапан установлен неправильно, перед дальнейшей эксплуатацией, особенно в системах высокого давления, паровых, опасных, управляемых или критических системах, необходимо проверить его по бирке, чертежу, техническому паспорту, P&ID и инструкции производителя.
Если клапан уже работает в неправильном направлении и при этом наблюдается утечка, нестабильное перекрытие, ненормальный крутящий момент, шум или вибрация, проблема может выйти за рамки проверки направления и перейти в область технического обслуживания или устранения неисправностей.
При повторяющихся утечках, ненормальном крутящем моменте, плохом перекрытии, шуме или вибрации после работы используйте NTGD's Обслуживание и устранение неисправностей шарового клапана руководство, позволяющее отделить проблемы с направлением потока от износа компонентов, проблем с сальником или повреждения седла.
Меняют ли угловые, Y-образные или Z-образные шаровые клапаны правило направления потока?
Различные формы корпуса шарового клапана изменяют внутренний путь потока, но не устраняют необходимость подтверждения направления потока.
Шаровые клапаны с Z-образным рисунком
Шаровой клапан с Z-образной или Т-образной формой - это распространенное расположение корпуса, которое многие пользователи представляют себе при обсуждении направления потока в шаровом клапане. Направление потока меняется через седло, поэтому важны и перепад давления, и направление потока.
Угловые шаровые клапаны
Угловой шаровой клапан изменяет направление потока примерно на 90 градусов. Он может сочетать в себе функции шарового клапана и колена в одном корпусе. Такая геометрия корпуса влияет на расположение трубопроводов и внутренний тракт, но направление потока все равно должно соответствовать стрелке на корпусе клапана, чертежу, техническому паспорту или инструкции производителя.
Для получения подробной информации об особенностях конструкции корпуса 90°, диапазоне обслуживания и инженерной документации ознакомьтесь с материалами NTGD угловой шаровой клапан вместо того, чтобы расширять тему угловых узоров в этом руководстве по направлению потока.
Поворот корпуса на 90° может сделать соотношение между стрелкой корпуса и направлением трубопровода менее интуитивным, чем при прямой схеме, поэтому перед установкой необходимо просмотреть чертеж.
Для ключевого слова угловой шаровой клапан направление потока, Правильная обработка в данном руководстве представляет собой короткое граничное примечание: геометрия углового тела изменяет путь потока, но не заменяет подтверждение направления.
Шаровые клапаны Y-образного сечения
Шаровой клапан Y-образной формы обычно обеспечивает более прямой внутренний путь, чем конструкция Z-образной формы. В зависимости от конструкции он может снизить сопротивление потоку по сравнению с некоторыми обычными формами корпуса шарового клапана. Однако правильное направление потока все равно должно быть проверено по маркировке и документам производителя.
Как и другие модели корпусов шаровых клапанов, конструкция Y-образного клапана все еще следует тому же процессу подтверждения направления: сначала маркировка корпуса, затем чертеж, технический паспорт и проектная документация.
Узорный стол Caveat
| Узор на теле | Примечание о пути потока | Как лечить направление потока |
|---|---|---|
| Z-узор / T-узор | Общий путь корпуса шарового клапана с изменением направления через область седла | Подтверждение стрелки и документов |
| Угловой рисунок | Путь потока поворачивается на 90 градусов | Только легкое упоминание; подтвердите наличие стрелы и документов |
| Y-образный узор | Более прямой путь, чем у многих Z-образных узоров | Только легкое упоминание; подтвердите наличие стрелы и документов |
| Окончательное правило | Геометрия тела влияет на траекторию, а не на метод проверки | Не гадайте только по форме |
Для более подробного сравнения конфигураций Z-образных, Y-образных, угловых и специальных шаровых клапанов используйте раздел Типы шаровых клапанов и руководство по выбору а не превращать эту статью в хаб по шаблонам тела.
Различные схемы корпуса меняют траекторию внутреннего потока, но не меняют основного правила подтверждения: следуйте маркировке и документам производителя. Подробный выбор углового шарового клапана или Y-образного клапана должен осуществляться на соответствующей странице продукта или технической странице.
Окончательная проверка направления перед RFQ, установкой или вводом в эксплуатацию
Направление потока должно быть подтверждено еще на этапе запроса предложений или рассмотрения чертежей, а затем перепроверено перед установкой, сваркой, креплением болтами, изоляцией или вводом в эксплуатацию. Это поможет избежать переделок, путаницы на стройплощадке и задержки ввода в эксплуатацию на более поздних этапах проекта.
Необходимый минимум информации включает:
- тип клапана и номер метки;
- размер и класс давления;
- рисунок тела;
- конечное соединение;
- средний;
- давление и температура;
- нормальное направление потока в трубопроводе;
- ручной или приводной клапан;
- чертеж или технический паспорт;
- P&ID или линейная диаграмма;
- особые требования к дросселированию или перекрытию.
Простая финальная проверка:
- Является ли клапан шаровым или другим типом клапана?
- Есть ли видимая стрелка или метка на теле?
- Соответствует ли стрелка направлению потока в трубопроводе?
- Подтверждает ли рисунок то же направление?
- Указан ли в техническом описании поток на открытие или поток на закрытие?
- Требует ли условие обслуживания специального подтверждения?
- Соответствует ли метка клапана правильной линии?
- Если ответ неясен, проконсультировались ли вы с производителем?
Эта проверка особенно полезна, когда клапаны устанавливаются в паровых системах, системах высокого давления, вертикальных трубопроводах, байпасных линиях или системах управления с приводом.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Имеют ли шаровые клапаны направление потока?
Да. В большинстве промышленных применений шаровой клапан следует рассматривать как клапан с предполагаемым направлением потока. Перед установкой подтвердите это направление стрелкой на корпусе, техническим паспортом, чертежом, P&ID, биркой клапана или инструкцией производителя.
В какую сторону течет поток через шаровой клапан?
Многие шаровые клапаны предназначены для работы в режиме "поток-открытие", когда жидкость поступает из-под диска или плунжера. Однако такая конструкция не является универсальной. Всегда проверяйте стрелку направления потока и документы производителя конкретного клапана.
Что означает стрелка на шаровом клапане?
Стрелка обычно указывает направление потока, предусмотренное производителем для данного клапана. Его следует проверить перед установкой и сравнить с проектным чертежом или техническим паспортом, если обслуживание является критическим.
Что делать, если на корпусе клапана нет стрелки направления потока?
Не угадывайте только по форме корпуса. Сверьтесь с чертежом клапана, техническим паспортом, P&ID, биркой клапана или инструкцией по установке. Если информация остается неясной, обратитесь к производителю или поставщику, прежде чем эксплуатировать клапан.
Можно ли установить шаровой клапан в обратном направлении?
Шаровой клапан может быть физически установлен в трубопроводе в противоположном направлении, но это не означает, что его установка допустима. Если клапан установлен против предполагаемого направления потока, это может повлиять на крутящий момент, герметичность, износ, перепад давления или управляемость.
Что произойдет, если установить шаровой клапан в обратном направлении?
Возможные последствия: тяжелая работа, утечка, нестабильное перекрытие, износ седла или диска, неожиданное падение давления или нестабильное дросселирование. Фактический результат зависит от конструкции, давления, температуры, среды и режима работы.
Являются ли шаровые клапаны двунаправленными?
Не следует считать, что большинство промышленных шаровых клапанов являются двунаправленными. Некоторые специальные конструкции или области применения могут допускать различные направления потока, но это должно быть указано в техническом паспорте или чертеже производителя. Если по условиям эксплуатации требуется двунаправленный поток, уточните это при выборе клапана, а не на месте.
Имеет ли угловой шаровой клапан другое направление потока?
Угловой шаровой клапан изменяет направление потока примерно на 90 градусов, но правильное направление все равно зависит от стрелки на корпусе, чертежа, технического паспорта и инструкции производителя. Сама по себе угловая форма корпуса не должна использоваться в качестве окончательного правила направления.
Заключение
Перед установкой или эксплуатацией клапана следует убедиться в направлении потока через шаровой клапан. Стрелка на корпусе обычно является первой практической подсказкой, но окончательное решение должно быть сверено с чертежом, техническим паспортом, P&ID, биркой клапана и инструкцией производителя.
Поток на открытие и поток на закрытие описывают, как жидкость подходит к диску или плунжеру. Поток под диском характерен для многих применений шаровых клапанов, но это не универсальное правило. В некоторых конструкциях обратный поток может быть преднамеренным, а установка с неправильным потоком означает, что клапан установлен не по назначению.
Для промышленного применения наиболее безопасным является подход, при котором направление потока является частью спецификации клапана, а не предположением на месте.
В конечном итоге правильное направление потока в шаровом клапане - это вопрос конструкции и документации, а не догадка по внешнему виду. Самая надежная окончательная проверка - сверить стрелку на корпусе с чертежом, техническим паспортом, P&ID, биркой клапана и условиями эксплуатации до начала эксплуатации клапана.
Поддержка приложений / спецификаций
Если полевые документы отсутствуют, противоречат друг другу или трудно интерпретируются, направление потока должно быть подтверждено до утверждения RFQ или установки на объекте.
Если правильное направление потока шарового клапана неясно, NTGD может помочь рассмотреть заявку до проведения RFQ, установки или ввода в эксплуатацию.
Для подтверждения направления подготовьте следующую информацию:
- тег клапана;
- чертеж клапана;
- технический паспорт;
- P&ID или линейный эскиз;
- средний;
- давление и температура;
- направление потока в трубе;
- ручной или приводной клапан;
- ориентация установки;
- любые требования к дросселированию или отключению.
После того как направление потока и условия эксплуатации будут определены, необходимо промышленные шаровые клапаны Страница может служить в качестве связующего звена на уровне продукта для доступных категорий шаровых клапанов NTGD и поддержки спецификаций.
Имея эту информацию, инженеры NTGD могут рассмотреть заявку, сопоставить конструкцию клапана с условиями эксплуатации и помочь подтвердить предполагаемое направление потока и любые соображения по установке до проведения RFQ, монтажа или ввода в эксплуатацию.
