Бесшумный обратный клапан

Имя автора: Брюс Чжэн

Роль автора: Соучредитель и инженер по клапанам в NTGD Valve

Био автора: Брюс Чжэн - соучредитель и инженер по клапанам в компании NTGD Valve, специализирующейся на выборе промышленных клапанов, их применении и техническом контенте для глобальных покупателей B2B.

Последнее обновление: 14 июня 2026 года

Краткий ответ: Что такое бесшумный обратный клапан?

Бесшумный обратный клапан — это обратный клапан с пружинным приводом, предназначенный для предотвращения обратного потока и одновременно способствующий снижению ударов при закрытии клапана, гидравлических ударов, вибрации и скачков давления в соответствующих трубопроводных системах. Он открывается при прямом потоке и начинает закрываться по мере замедления потока, благодаря чему диск или тарелка клапана успевают закрыться до того, как возникнет сильный обратный поток.

В промышленных трубопроводах бесшумный обратный клапан обычно выбирают для нагнетательных линий насосов, водопроводных систем, систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), систем охлажденной воды, а также других систем, в которых обратный поток и внезапная остановка насоса могут вызывать шум или перепады давления. Выбор по-прежнему зависит от рабочей среды, расхода, типа клапана, ориентации при монтаже, материала корпуса, материала седла, настройки пружины и технических требований проекта. Для систем с содержанием крупных твердых частиц, шламообразных сред, сильной пульсацией, агрессивной коррозией или условиями температуры и давления, выходящими за пределы расчетного диапазона клапана, перед выбором необходимо проверить тип клапана и его внутреннюю конструкцию.

Основным критерием выбора является контролируемое закрытие с пружинным приводом и коротким ходом, осуществляющееся до того, как обратный поток станет слишком сильным. Если настройка пружины, диапазон расхода или ориентация при монтаже не соответствуют реальным условиям системы, клапан все равно может вибрировать, открываться не полностью или не обеспечивать ожидаемого снижения удара.

Что такое бесшумный обратный клапан?

Определение обратного клапана бесшумного действия

Бесшумный обратный клапан — это самодействующий обратный клапан используется для предотвращения обратного потока в трубопроводной системе. Как и другие обратные клапаны, он пропускает поток в одном направлении и закрывается, когда прямой поток ослабевает или начинает формироваться обратный поток.

Разница заключается в особенностях закрытия. В бесшумном обратном клапане используется диск или тарелка с пружинным приводом, благодаря чему подвижный элемент может вернуться к седлу до того, как обратный поток станет достаточно сильным, чтобы резко захлопнуть клапан. Именно благодаря такому контролируемому закрытию бесшумные обратные клапаны часто применяются в тех случаях, когда существует риск остановки насоса, замедления потока, возникновения вибрации или гидравлического удара.

Бесшумный обратный клапан для работы не требует маховика, редуктора, привода или внешнего управляющего сигнала. Он реагирует на перепад давления и состояние потока. Когда давление и расход на входе достигают достаточного уровня, клапан открывается. При снижении расхода пружина способствует возвращению диска или тарелки в положение прилегания к седлу.

Бесшумный обратный клапан и обратный клапан с амортизацией удара / пружинным приводом

С точки зрения покупателя термины «бесшумный обратный клапан», «обратный клапан с плавным закрытием» и «обратный клапан с пружинным приводом» могут частично пересекаться. Они связаны между собой, но не всегда следует рассматривать их как синонимы.

Под «бесшумным обратным клапаном» обычно понимается обратный клапан, разработанный для более бесшумного закрытия и уменьшения удара при закрытии. Обратный клапан без удара преследует ту же цель: уменьшение задержки удара диска после начала обратного потока. A обратный клапан с пружинным приводом описывает один из ключевых механизмов, используемых для обеспечения такого поведения.

В данной статье под «бесшумным обратным клапаном» понимается промышленная конструкция обратного клапана, в которой используется пружинный механизм закрытия, короткий ход диска или тарелки, а также направляемое перемещение, что позволяет снизить риск резкого закрытия и гидравлического удара в соответствующих условиях эксплуатации.

Что на самом деле означает функция “Silent”

“Бесшумный” не означает, что клапан устраняет все возможные источники шума в трубопроводе. Это означает, что клапан сконструирован таким образом, чтобы закрываться более плавно, чем обратный клапан, который ожидает появления сильного обратного потока, чтобы тот прижал запорный элемент к седлу.

На практике работа функции «silent» зависит от нескольких условий:

Ориентация — это не просто деталь монтажа. Если направление потока, положение трубы и движение с пружинным приводом не согласованы между собой, диск или тарелка клапана могут перемещаться неплавно, а функция бесшумного закрытия может стать менее стабильной.

Бесшумный обратный клапан может помочь уменьшить гидравлический удар, вызванный задержкой закрытия обратного клапана, однако он не является универсальным решением для всех проблем, связанных с гидравлическими ударами в трубопроводной системе.

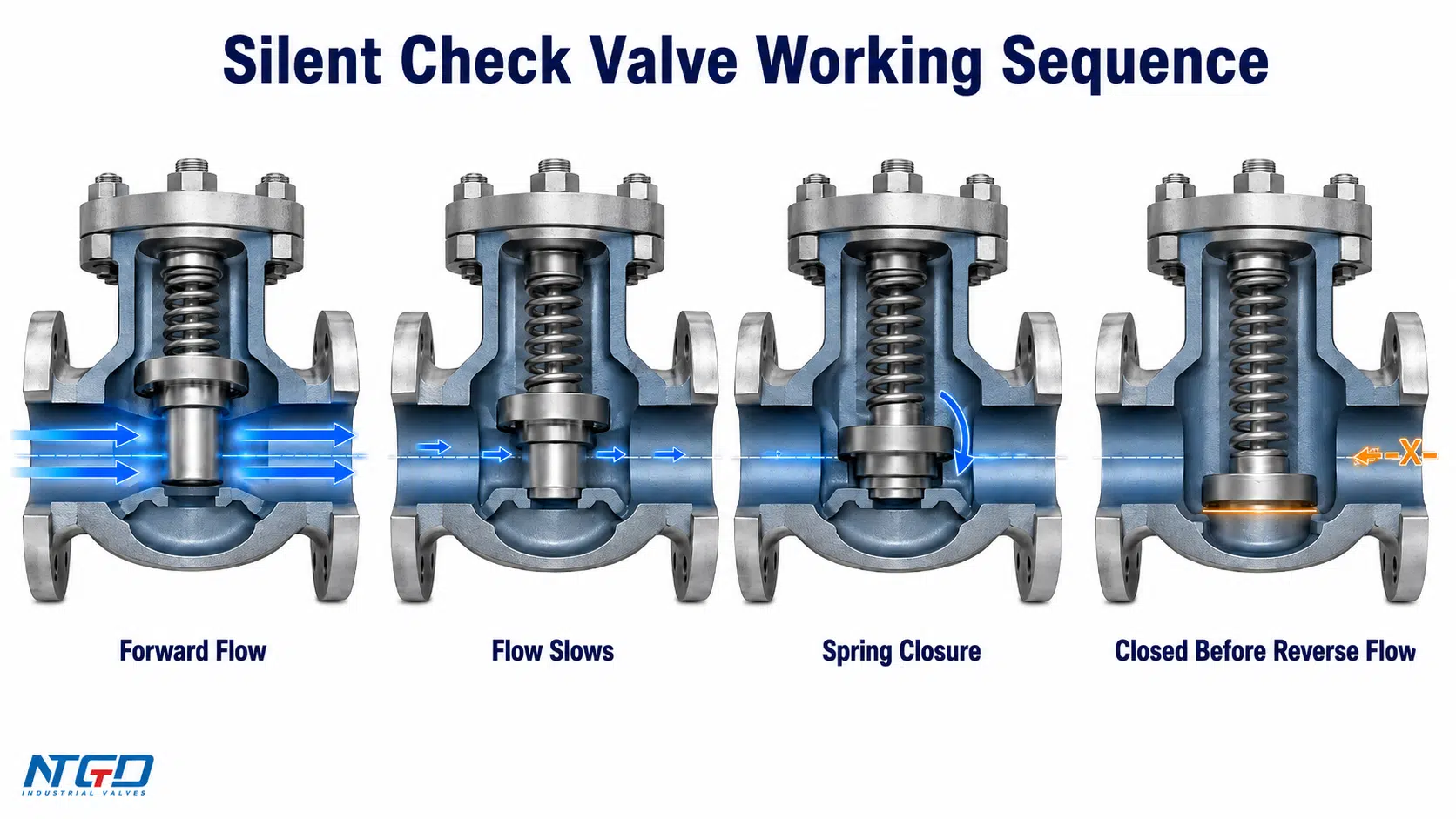

Как работает бесшумный обратный клапан?

Прямой поток открывает диск или тарелку

За ним установлен бесшумный обратный клапан, который работает по тому же принципу Принцип работы обратного клапана на основе перепада давления. Когда давление на входе и скорость потока достаточно высоки, протекающая среда отталкивает диск или тарелку от седла. В результате образуется открытый канал прохождения потока через клапан.

Во многих конструкциях бесшумных обратных клапанов диск или тарелка перемещаются вдоль оси клапана или по направляющей. Это позволяет клапану открываться и закрываться в контролируемом направлении, а не совершать колебания по длинной дуге.

Поток замедляется или прекращается

Когда насос замедляется, останавливается или поток в прямом направлении уменьшается, сила давления, удерживающая диск в открытом положении, также уменьшается. На этом этапе клапан не должен дожидаться появления сильного обратного потока, чтобы резко закрыть диск.

Именно эта задержка является основным отличием между бесшумным обратным клапаном и обратным клапаном с задержкой закрытия. Если обратный поток начинает двигаться в обратном направлении до того, как клапан полностью закроется, закрывающий элемент может удариться о седло с большей силой, что приведет к появлению шума, вибрации, гидравлических ударов или гидравлического удара.

Закрытие с помощью пружины до начала обратного потока

Пружина способствует возврату диска или тарелки в направлении седла по мере ослабления потока в прямом направлении. Поскольку ход закрытия, как правило, невелик, клапан может быстро реагировать.

Короткий ход диска или короткий линейный ход являются ключевой конструктивной особенностью. Это сокращает расстояние, которое должен преодолеть закрывающий элемент до прижатия к седлу, что способствует сокращению задержки закрытия и снижает вероятность сильного удара после начала обратного потока.

Именно в этом заключается основная причина использования бесшумных обратных клапанов в насосных и водопроводных системах. Клапан должен закрыться до того, как обратный поток наберет достаточную скорость, чтобы вызвать сильный удар. Точные характеристики закрытия по-прежнему зависят от конструкции пружины, размера клапана, условий потока, ориентации и рабочей среды.

Характеристика пружины также должна соответствовать фактическому спаданию расхода в системе. Слишком сильная характеристика пружины может привести к преждевременному закрытию или нестабильному открытию при работе с низким расходом, в то время как слишком слабая характеристика может не предотвратить задержку закрытия, которую и должны были исключить при выборе клапана.

Закрытое положение относительно сиденья

Когда диск или тарелка достигает седла, клапан перекрывает обратный поток. Седло служит уплотняющей поверхностью, а корпус обеспечивает герметичность и поддерживает внутренний узел закрытия.

Если седло повреждено, на уплотняющей поверхности скопились загрязнения или клапан установлен с неправильным направлением потока, это может привести к утечке или неправильному закрытию клапана.

Таблица рабочей последовательности

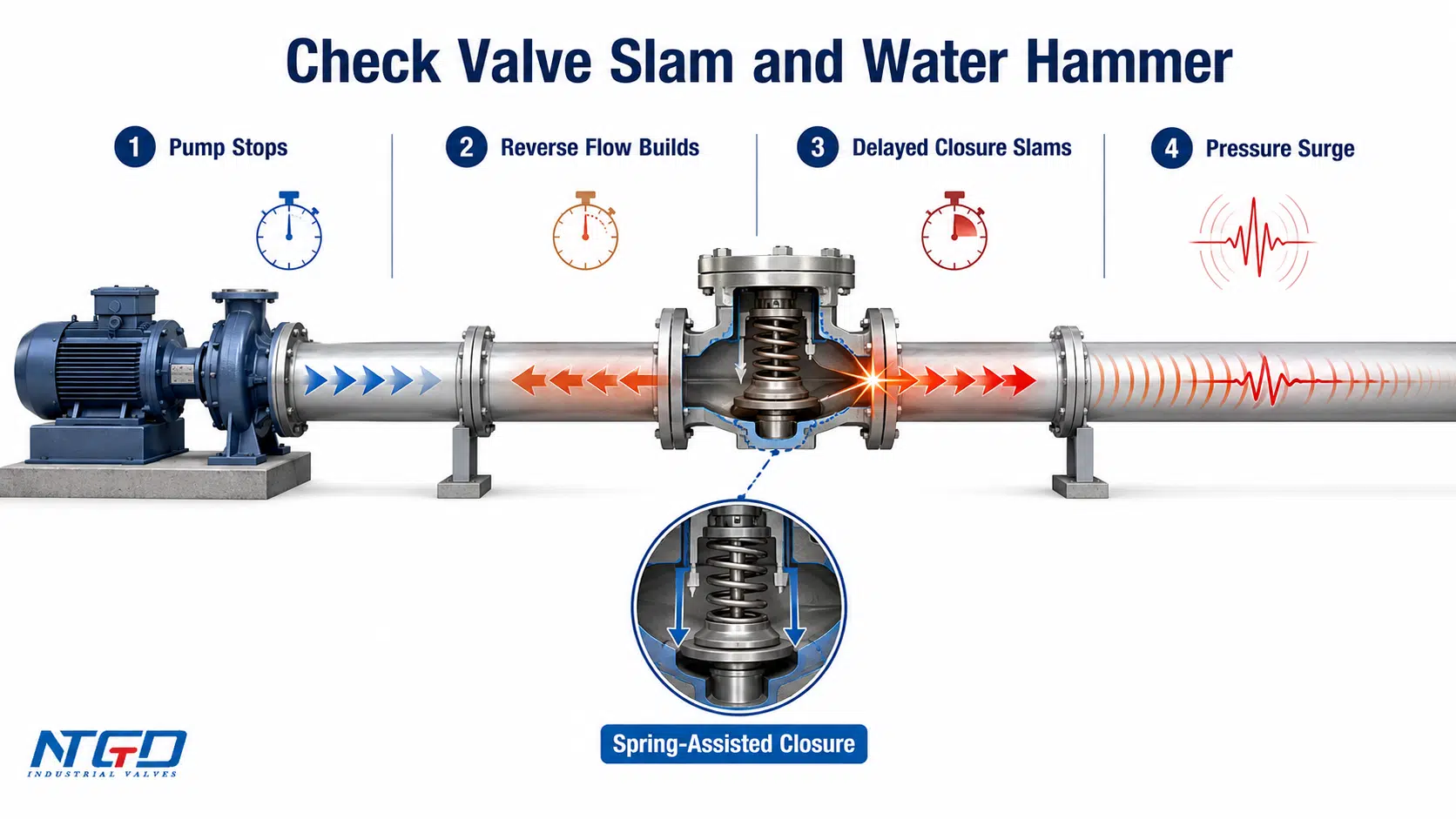

Почему бесшумные обратные клапаны помогают снизить гидравлический удар

Время закрытия обратного клапана и время обратного потока

Гидроудар может возникать, когда движущаяся жидкость вынуждена резко остановиться или изменить направление движения. При эксплуатации обратных клапанов одной из распространенных причин является задержка закрытия. Если клапан остается открытым слишком долго после остановки прямого потока, обратный поток может набрать скорость. Когда диск или заслонка затем внезапно закрываются, удар может вызвать скачок давления.

Бесшумный обратный клапан помогает решить эту конкретную проблему за счет сокращения задержки между затуханием потока и закрытием клапана. Движение с коротким ходом и пружинным приводом позволяет клапану закрыться до того, как обратный поток станет слишком сильным.

Типичная последовательность выглядит следующим образом:

Гидравлический удар — это проблема системного уровня

Бесшумный обратный клапан может помочь уменьшить гидравлический удар, вызванный задержкой закрытия обратного клапана, но меры по предотвращению гидравлического удара зависит от всей системы трубопроводов.

К важным системным факторам относятся:

• условие остановки насоса;
• скорость потока;
• длина и схема прокладки труб;
• размер клапана;
• ориентация установки;
• плотность среды и содержание твердых частиц;
• устойчивость трубопроводов на входном и выходном участках;
• застрявший воздух;
• устройства защиты от скачков напряжения, если это предусмотрено конструкцией системы.

По этой причине более осторожно будет сказать, что бесшумный обратный клапан может помочь уменьшить или смягчить гидравлический удар в подходящих условиях эксплуатации. Его не следует описывать как клапан, полностью устраняющий гидравлический удар в любой системе.

Когда бесшумного обратного клапана бывает недостаточно

Бесшумный обратный клапан может оказаться недостаточным для решения проблемы, если гидравлический удар в основном вызван перепадами давления на уровне системы, очень высокой скоростью потока, нерациональной прокладкой трубопроводов, внезапным отключением насоса, неправильным подбором размеров клапанов, скоплением воздуха или несоответствующим расположением клапана.

Если после монтажа гидравлические удары не исчезли, в первую очередь следует выяснить, была ли установлена основная причина их возникновения. Замена одного типа обратного клапана на другой, более бесшумный, без диагностики поведения насоса при остановке, скорости потока, расположения клапана, наличия воздушных пробок или схемы прокладки трубопровода может привести к повторным сбоям, сохраняющимся гидравлическим ударам и ненужным затратам на замену.

В таких случаях клапан по-прежнему может быть частью решения, однако система может также потребовать внесения изменений в систему управления насосом, схему прокладки трубопроводов, меры защиты от гидравлических ударов, расположение клапанов или условия эксплуатации.

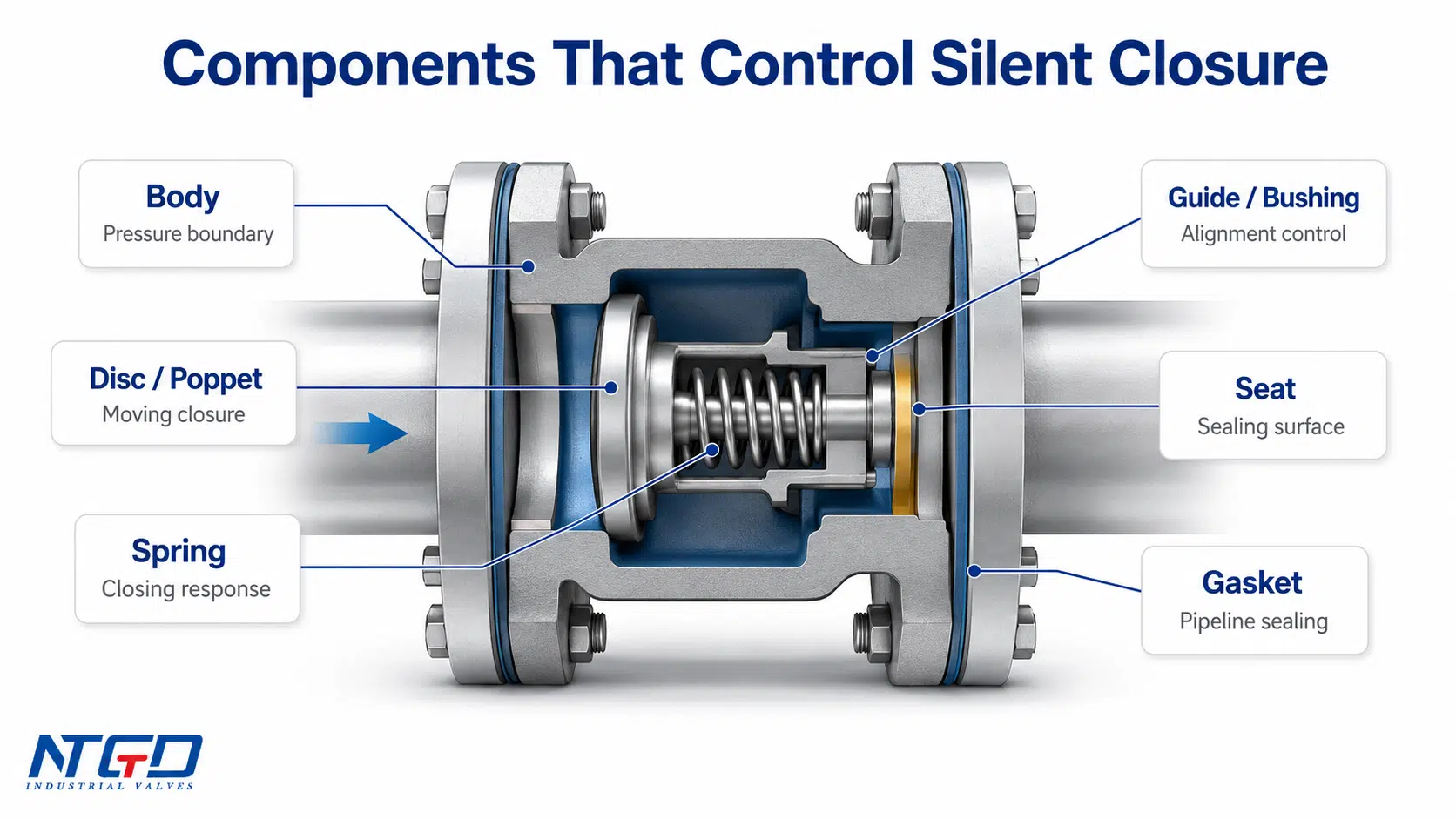

Основные компоненты и их роль в «бесшумном закрытии»

Тело

Корпус представляет собой герметичную оболочку бесшумного обратного клапана. Внутри него размещен основной детали обратного клапана и соединяет клапан с трубопроводной системой.

Материал корпуса выбирается с учетом давления, температуры, риска коррозии, технических требований проекта и рабочей среды. К распространенным промышленным материалам для изготовления корпусов могут относиться чугун, высокопрочный чугун, углеродистая сталь, нержавеющая сталь или другие сплавы в зависимости от конструкции и области применения.

Тип корпуса также влияет на монтаж. Бесшумный обратный клапан «вафельного» типа имеет компактный корпус, устанавливаемый между фланцами, тогда как бесшумный обратный клапан «шарового» типа отличается более массивной формой корпуса с направляемым внутренним каналом потока.

Дисковый или тарелковый

Диск или тарелка — это подвижная запорная деталь. Она открывается при достаточном прямом потоке и закрывается, прижимаясь к седлу, когда поток замедляется или начинает формироваться обратный поток.

В бесшумном обратном клапане диск или тарелка должны перемещаться плавно и с ограниченным ходом. Меньший ход может способствовать сокращению времени закрытия. Если диск неустойчивый, имеет чрезмерные размеры, смещен или загрязнён посторонними частицами, клапан может вибрировать, протекать или не закрываться должным образом.

Весна

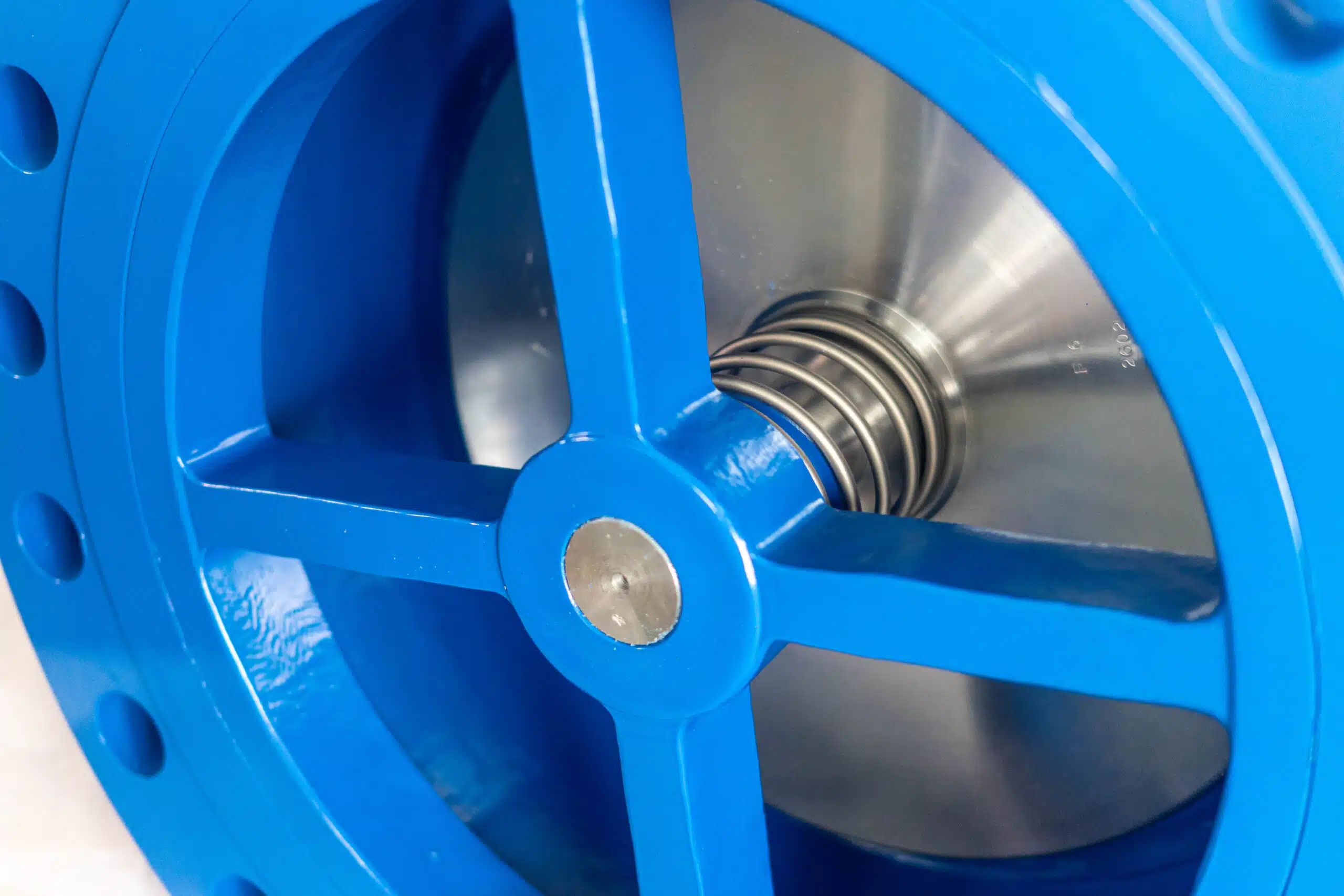

Пружина является одной из важнейших деталей бесшумного обратного клапана. Она способствует закрытию клапана до того, как обратный поток станет достаточно сильным, чтобы резко захлопнуть клапан.

Пружина должна соответствовать условиям эксплуатации. Если характеристики пружины не согласованы с системой, клапан может открываться слишком поздно, закрываться слишком рано, вибрировать при низком расходе или не обеспечивать эффективное смягчение удара. При рассмотрении запроса на предложение может потребоваться уточнить материал пружины, давление срабатывания или настройку пружины.

Место

Седло — это уплотняющая поверхность, к которой прижимается диск или тарелка. Оно влияет на эффективность перекрытия, риск утечки и совместимость с рабочей средой.

Эластичное седло может обеспечить более герметичное перекрытие в некоторых системах, тогда как металлическое седло может быть выбрано в случае более высоких температур, для обеспечения большей долговечности или с учетом специфических промышленных условий. Правильный выбор зависит от рабочей среды, температуры, давления, допустимого уровня утечки и технических требований проекта.

Направляющая / Шток / Втулка

Направляющая, шток или втулка помогают поддерживать выравнивание движущегося элемента. Это особенно важно в конструкциях бесшумных обратных клапанов с центральным направляющим механизмом.

Правильная регулировка помогает уменьшить заклинивание, наклон, неравномерный контакт с седлом, вибрацию, дребезжание и ударный шум. Неправильная регулировка может ускорить износ и помешать плавному закрытию клапана.

Прокладки и герметизирующие элементы для трубопроводов

Прокладка или внешние уплотнительные элементы обеспечивают герметичность соединения между клапаном и трубопроводом. Они не выполняют основную функцию перекрытия внутреннего обратного клапана, но играют важную роль в предотвращении утечек в месте соединения труб.

В случае фланцевых бесшумных обратных клапанов на надежность внешней герметичности влияют тип прокладки, стандарт фланца, момент затяжки болтов и выравнивание при монтаже. Некачественное соединение труб не влияет на работу внутреннего механизма закрытия с пружинным приводом, но все же может привести к утечкам, необходимости доработки и нарушению стабильности установки вокруг клапана.

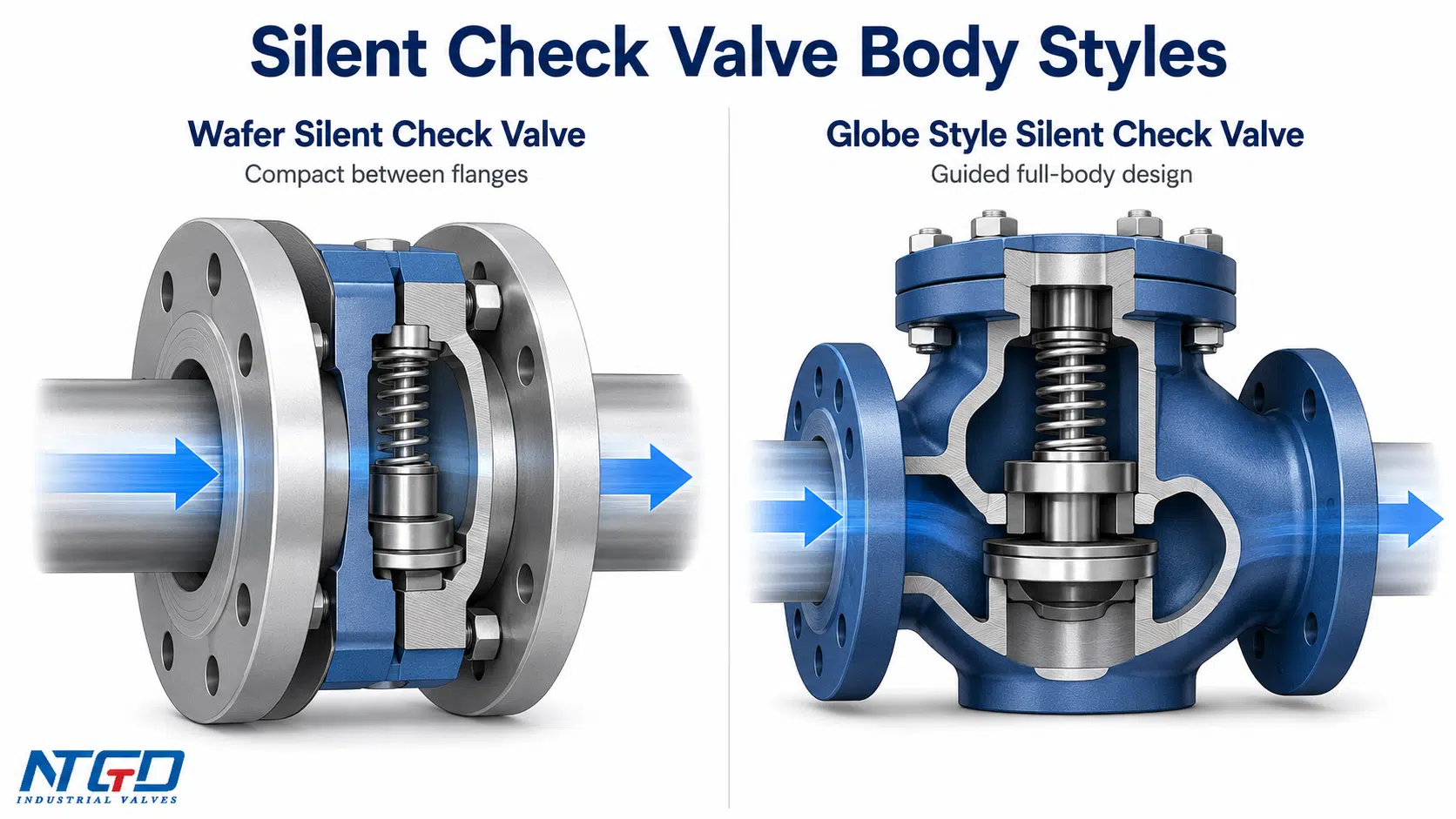

Типы бесшумных обратных клапанов

Бесшумные обратные клапаны можно классифицировать по типу корпуса, типу соединения, а также по материалу или конструкции корпуса. Эти категории не следует смешивать на одном уровне. Термины «бесшумный обратный клапан с прокладкой» и «бесшумный обратный клапан шарового типа» описывают тип корпуса. Фланцевый бесшумный обратный клапан и резьбовой бесшумный обратный клапан описывают тип соединения. Описания «литой», «кованный», «пластиковый», «из углеродистой стали» или «из нержавеющей стали» обычно относятся к материалу или способу изготовления.

В качестве практической отправной точки часто рассматриваются бесшумные обратные клапаны с пластинчатым затвором, когда важна компактность установки по внешним размерам, тогда как обратные клапаны шарового типа или бесшумные шаровые обратные клапаны обычно выбирают в тех случаях, когда приоритетными являются управляемое закрытие, работа с большими объёмами промышленных жидкостей или более стабильные характеристики перекрытия. Окончательный выбор по-прежнему зависит от фактических условий потока, класса давления, требований к материалам, монтажного пространства и технических условий проекта.

Бесшумный обратный клапан с пластинчатым седлом

В безшумном обратном клапане с пластинчатым затвором используется компактная обратный клапан пластинчатого типа Корпус, предназначенный для монтажа между фланцами труб. Его часто выбирают в случаях, когда межфланцевое расстояние ограничено и требуется короткая длина корпуса.

Данная модель может быть полезна в насосных помещениях, компактных трубопроводных системах и в условиях эксплуатации, где предпочтительным является монтаж «фланец к фланцу». При выборе данной конструкции ключевым критерием совместимости является не только номинальный размер трубы. Совместимость фланцев, наружный диаметр корпуса, расположение болтовых кругов, центрирование, рабочая среда, класс давления и ориентация при монтаже должны соответствовать схеме трубопровода.

Бесшумный обратный клапан «вафельного» типа не следует рассматривать в одном контексте с общей страницей, посвящённой обратным клапанам «вафельного» типа. Ключевым моментом здесь является бесшумное закрытие с пружинным приводом в корпусе «вафельного» типа.

Globe Style / Бесшумный обратный клапан Globe

Бесшумный обратный клапан шарового типа, который иногда называют «бесшумным шаровым обратным клапаном», относится к более широкой категории шаровой обратный клапан концепция корпуса, но в ней реализована конструкция с направляющими и бесшумным закрыванием.

Данная конструкция часто рассматривается в сфере промышленного использования жидкостей, где важную роль могут играть направляющее крепление затвора, плавность движения, снижение ударов при закрытии и наличие моделей больших размеров. Бесшумный обратный клапан с центральным направляющим креплением обычно относится к семейству бесшумных обратных клапанов шарового типа, в которых подвижный диск или тарелка имеют направляющее крепление для обеспечения точного совмещения и уменьшения вибрации.

Конструкции типа «Globe» часто рассматриваются в тех случаях, когда управляемое закрытие и стабильные характеристики отсечки имеют большее значение, чем максимально компактная расстояние между торцами. Необходимо оценить компромисс между ожидаемым падением давления или коэффициентами Cv/Kv по сравнению с другими типами корпусов при аналогичных условиях потока, а также учесть материал корпуса, седла и внутренних деталей, класс давления и эксплуатационные пределы.

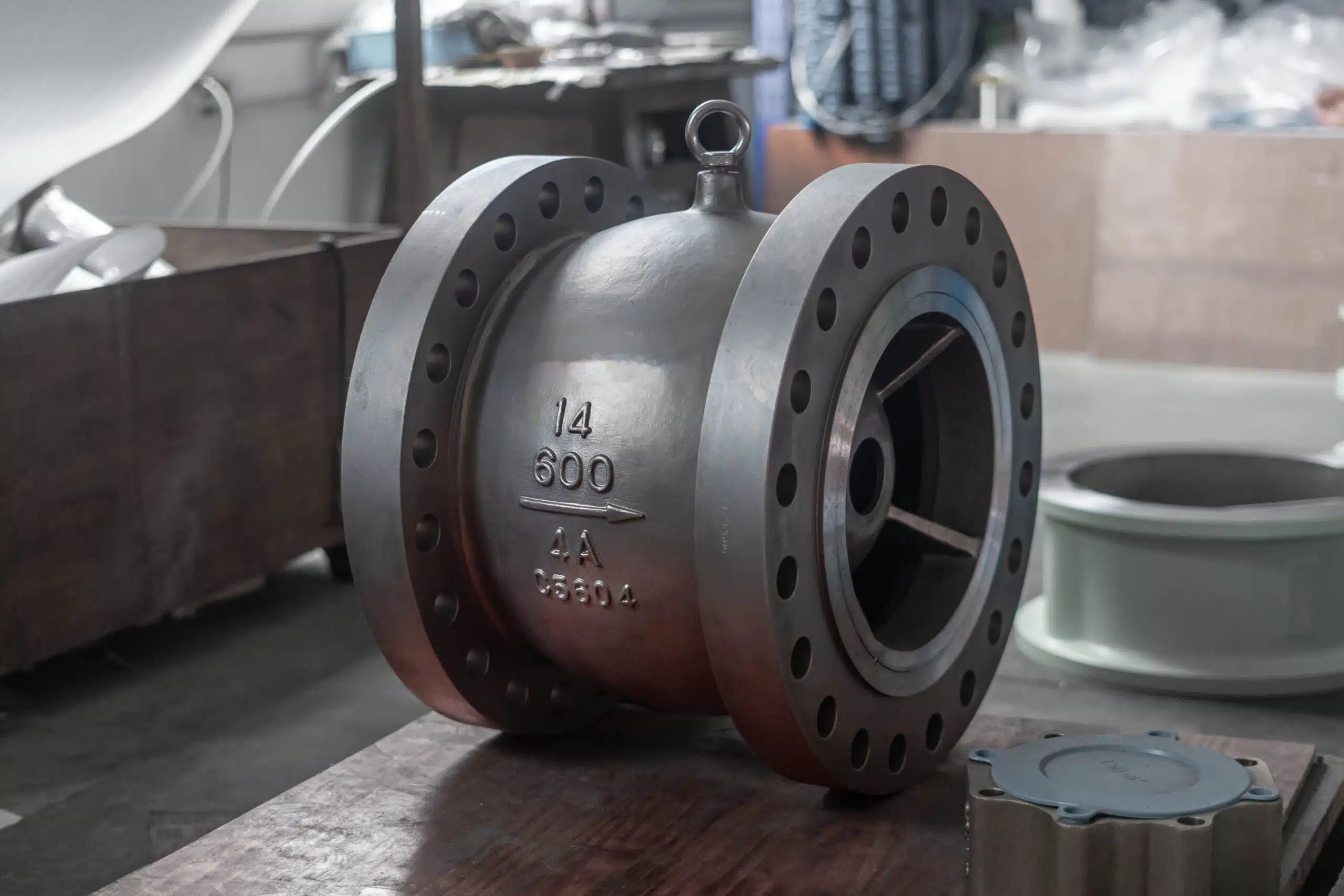

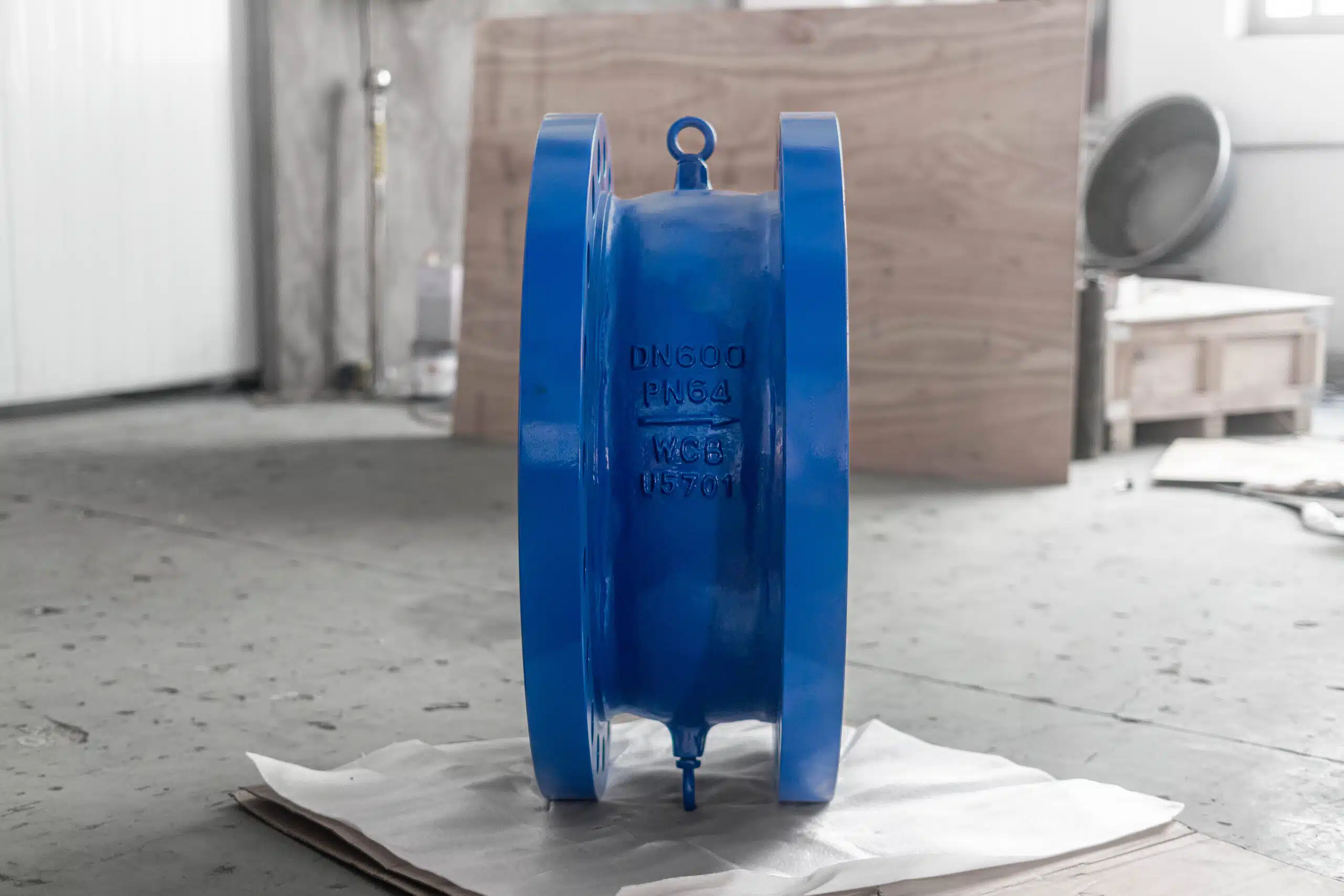

Фланцевый бесшумный обратный клапан

Фланцевый бесшумный обратный клапан использует фланцевый обратный клапан соединение для подключения к трубопроводной системе с помощью фланцев, соединяемых болтами. Такое соединение широко используется в промышленных трубопроводах, где необходимо учитывать класс давления, стандарт фланцев, выбор прокладки и доступ для технического обслуживания.

Фланцевую конструкцию рекомендуется выбирать для крупных размеров, систем с более высоким давлением или установок, где требуется разборка с помощью болтовых соединений. Перед монтажом необходимо убедиться в соответствии стандарта фланца, прокладки и болтов, а также проверить класс давления и наличие достаточного пространства для технического обслуживания.

Резьбовой бесшумный обратный клапан

Резьбовой бесшумный обратный клапан подключается к трубопроводу с резьбовыми концами. Обычно он используется в трубопроводах небольшого диаметра или в компактных установках, где допускается применение труб с резьбовыми соединениями.

Конструкции с резьбовым соединением позволяют сократить занимаемое пространство и вес по сравнению с более габаритными клапанами с фланцевым соединением. Основной риск заключается в использовании конструкции с резьбовым соединением за пределами допустимых значений давления, температуры, стандарта резьбы или доступа для технического обслуживания.

Примечания по материалам и конструкции корпуса

Описания материалов и методов изготовления должны служить подспорьем при выборе, а не заменять основную классификацию по типам.

В конструкции металлических бесшумных обратных клапанов в зависимости от условий эксплуатации могут использоваться чугун, высокопрочный чугун, углеродистая сталь, нержавеющая сталь или другие сплавы. Пластиковые бесшумные обратные клапаны могут применяться в системах с низким давлением и низкой температурой, однако без предварительной проверки их не следует считать пригодными для использования в условиях высокого промышленного давления, высоких температур или в коррозионных средах.

Литье и ковка — это способы изготовления. Выбор следует начинать с учета давления, размера, материала, метода производства, требований к контролю качества и технических условий проекта. Описания литых и кованых изделий не относятся к тому же уровню классификации, что и бесшумные обратные клапаны «вафельного», «глобусного», фланцевого или резьбового типов.

Распространенные области применения бесшумных обратных клапанов

Нагнетательные трубопроводы насосов

Обслуживание нагнетательной линии насоса — одна из наиболее распространенных причин, по которым стоит рассмотреть возможность установки бесшумного обратного клапана. Когда насос останавливается, может возникнуть обратный поток, пытающийся вернуться по трубопроводу. Если обратный клапан закроется слишком поздно, может произойти ударная нагрузка.

Бесшумный обратный клапан может помочь снизить риск удара при обратном потоке, закрываясь до того, как скорость обратного потока станет слишком высокой. При выборе клапана для данной задачи следует в первую очередь учитывать условия остановки насоса, минимальный и максимальный расход, фактический диапазон расхода, а также размер клапана.

Системы отопления, вентиляции и кондиционирования воздуха, системы охлаждения воды и системы отопления

В системах отопления, вентиляции и кондиционирования воздуха, а также в системах охлаждения и отопления шум, вибрация и скачки давления, создаваемые клапанами, могут негативно влиять на надежность трубопроводов и работу системы. Бесшумные обратные клапаны могут применяться там, где требуется более плавное закрытие и снижение уровня шума.

В системах с переменным расходом или малым расходом ключевым критерием проверки соответствия является стабильность работы. Превышение номинального размера, низкий перепад давления или неподходящая характеристика пружины могут повысить риск вибрации, даже если тип клапана в целом подходит.

Обслуживание систем водоснабжения и промышленных жидкостей

Бесшумные обратные клапаны широко применяются в системах водоснабжения, технического водоснабжения, охлаждающей воды и промышленных жидкостных системах, где требуется предотвращение обратного потока и плавное закрытие.

При работе с жидкостями важна чистота рабочей среды. Твердые частицы, мусор или отложения могут препятствовать движению диска или ухудшать герметичность седла. Совместимость с коррозионно-активными средами приобретает решающее значение, если рабочей средой является не чистая вода.

Технологические линии, в которых обратный поток и гидравлические удары играют важную роль

В трубопроводах технологических систем следует рассмотреть возможность установки бесшумного обратного клапана в тех случаях, когда обратный поток может привести к повреждению оборудования, загрязнению систем, расположенных выше по потоку, или созданию нестабильных условий эксплуатации.

Для данной среды основным критерием проверки пригодности является то, позволяют ли рабочая среда и характер её течения обеспечить стабильное закрытие с помощью пружины. Среды, такие как газ, пар, вакуум, суспензии, среды с высоким содержанием твердых частиц, сильно коррозионные или сильно пульсирующие, требуют отдельного подтверждения расчётной пригодности, а не могут считаться подходящими по умолчанию.

Бесшумные обратные клапаны чаще всего выбирают для чистых жидкостей, промышленной воды, технических жидкостей, нагнетания насосов, систем отопления, вентиляции и кондиционирования воздуха (ОВКВ) и аналогичных областей применения, где требуется более плавное закрытие обратного клапана. Для работы в условиях с высоким содержанием шлама, сред с высоким содержанием твердых частиц, высокоскоростных газов, сильно коррозионных сред или при сильном пульсирующем потоке конструкцию клапана перед выбором следует проверить с учетом реальных условий эксплуатации.

Примечания по установке, ориентации и границам обслуживания

Стрелка, указывающая направление потока, и правильное направление монтажа

Бесшумный обратный клапан необходимо устанавливать в правильном направлении потока. Перед установкой необходимо проверить направление стрелки на корпусе, данные на заводской табличке или инструкцию по монтажу.

Если клапан установлен в обратном направлении, это может привести к блокировке потока в прямом направлении, неполному закрытию, утечке или ненормальной потере давления. Направление потока также следует указать в запросе предложений или при рассмотрении схемы монтажа, если схема трубопроводов неясна.

Обзор горизонтального и вертикального монтажа

Бесшумные обратные клапаны не используют для закрытия исключительно силу тяжести, поэтому некоторые модели можно устанавливать как в горизонтальных, так и в вертикальных трубопроводах. Однако это не следует рассматривать как универсальное правило.

На работу клапана могут влиять следующие условия: вертикальный восходящий поток, вертикальный нисходящий поток, горизонтальный поток, а также выпускной патрубок насоса, установленный в непосредственной близости от клапана. Лучше всего перед монтажом проверить допустимую ориентацию клапана в соответствии с его конструкцией и техническими условиями проекта.

Твердые отходы, мусор и ограничения на оказание услуг по уборке

Мусор или твердые частицы могут препятствовать свободному перемещению диска или тарелки или их правильному прилеганию. Это может привести к утечке, вибрации, заклиниванию или неполному закрытию.

При эксплуатации в средах, содержащих частицы, шлам, твердые частицы в сточных водах, накипь или остатки, необходимо более тщательно подобрать тип клапана и материал седла. Бесшумный обратный клапан, предназначенный для работы с чистой жидкостью, не следует использовать в условиях с высоким содержанием твердых частиц без предварительного подтверждения.

Сильные непрерывные пульсации также следует тщательно анализировать. Повторные быстрые изменения направления потока или нестабильность потока могут приводить к частому циклическому движению диска или тарелки, что может ускорить износ пружины, повысить риск вибрации и ухудшить стабильность закрытия. В таких условиях конструкцию клапана следует подбирать с учетом фактической характеристики пульсаций, а не только исходя из размера трубопровода.

Потери давления, давление растрескивания и соответствие системы

Бесшумные обратные клапаны могут вызывать потери давления в зависимости от конструкции корпуса, схемы потока, размера и конструкции диска. На характер открытия также может влиять давление срабатывания или настройка пружины.

В системах с низким перепадом давления или переменным расходом может потребоваться более тщательная проверка настроек пружины, чтобы избежать задержки открытия, неполного открытия или вибрации. Это приобретает решающее значение, когда клапан подбирается исключительно по номинальному размеру трубы, а не по фактическому рабочему расходу.

Данная статья не заменяет расчёта потерь давления или сертифицированного технического паспорта изделия. Точные значения следует сверять с проектными данными и информацией производителя.

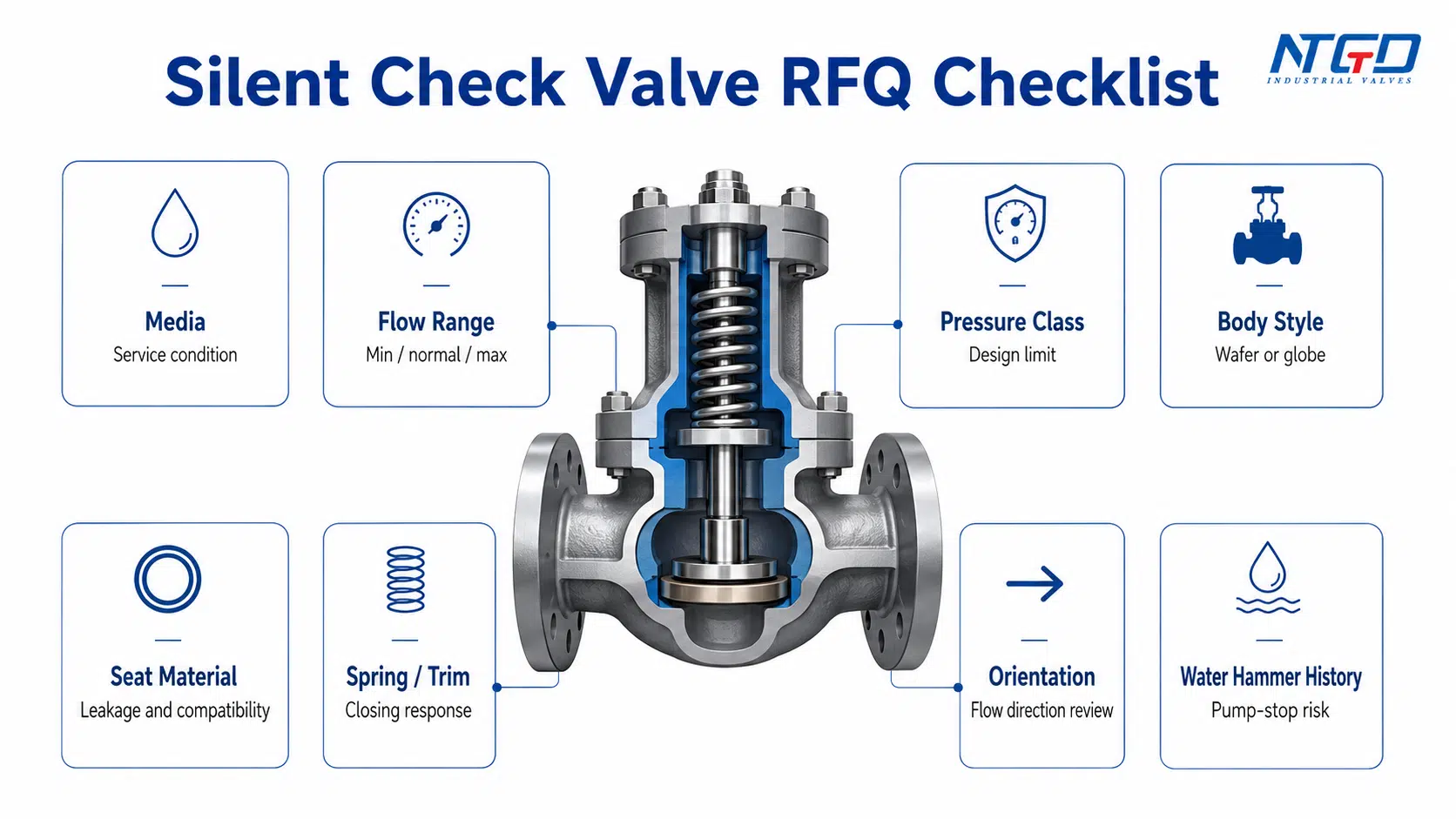

Контрольный список по выбору и запросу предложений на бесшумные обратные клапаны

Основная информация о запросе предложений

Хороший запрос на предложение по бесшумным обратным клапанам должен содержать следующее: выбор промышленных клапанов логику и учитывать не только размер трубы. Поставщику или инженерной группе необходима достаточная информация для оценки типа клапана, материала, седла, пружины, класса давления и условий монтажа.

Основная информация должна включать размер трубы, класс давления, тип соединения, стандарт проекта, требуемое количество и условия эксплуатации.

Информация для СМИ и сервисных служб

Рабочая среда влияет на выбор материалов корпуса, седла и пружины, а также на коррозионную стойкость и риск, связанный с техническим обслуживанием. Чистая вода, очищенная вода, охлажденная вода, химические жидкости, технические жидкости и промышленные технологические среды могут требовать использования различных материалов.

В запросе предложений следует указать, содержит ли среда твердые частицы, загрязнения, накипь, а также информацию о вязкости, наличии коррозионных веществ, сильных пульсациях или температурных циклах.

Сведения о типе клапана, седле и пружине

Заказчику следует указать, какой тип бесшумного обратного клапана он предпочитает: тарелковый, шаровой, фланцевый или резьбовой. Если тип неизвестен, необходимо указать условия эксплуатации, чтобы поставщик мог помочь сузить круг выбора.

Также следует учитывать материал седла, материал пружины или обшивки, давление растрескивания и ожидаемые характеристики перекрытия. Эти факторы напрямую влияют на контроль утечек, поведение при открытии, скорость закрытия и снижение силы удара при закрытии.

Информация о гидравлическом ударе / остановке насоса

Если в системе ранее наблюдались явления гидравлического удара, резкого захлопывания клапанов, громкого шума при остановке насоса или вибрации, эту информацию следует указать в запросе предложений. При выборе клапанов необходимо учитывать условия остановки насоса, скорость потока, минимальный и максимальный расход, а также схему трубопроводов.

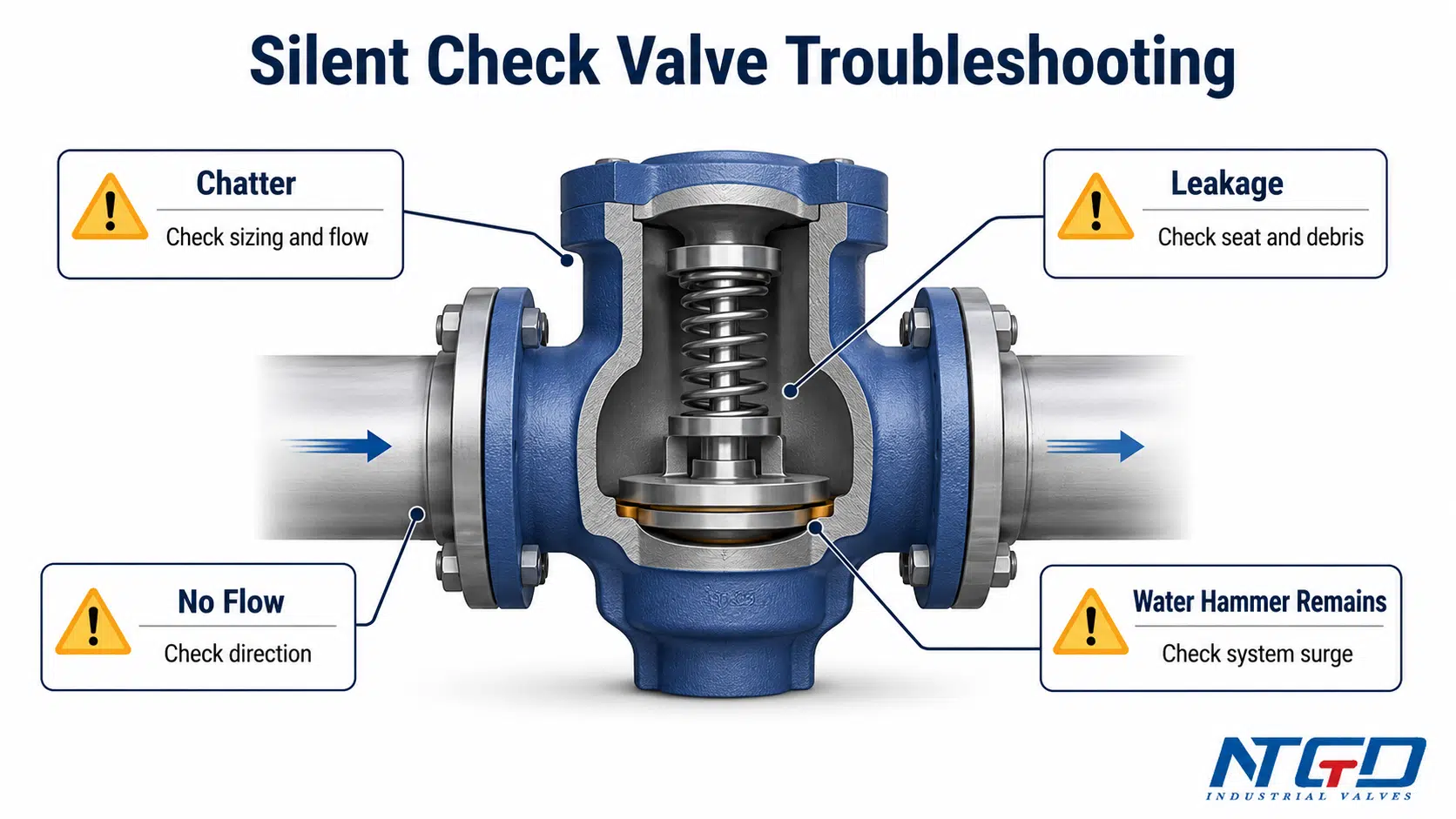

Устранение неисправностей в бесшумных обратных клапанах

Шум или вибрация

Стук часто свидетельствует о нестабильном движении диска или тарелки клапана. К чистым причинам относятся: выбор клапана слишком большого размера, низкий расход, нестабильный поток, недостаточный перепад давления, неправильная ориентация или попадание посторонних частиц, мешающих движению.

Фактичный диапазон расхода следует сопоставить с размером клапана. Клапан, выбранный исключительно по номинальному размеру трубы, может оказаться слишком большим для реальных условий расхода.

Утечка через клапан

Утечка может быть вызвана попаданием мусора между диском и седлом, повреждением седла, повреждением диска, несоответствующим материалом седла или повторяющимися ударами при резком закрывании.

Клапан следует отключить от системы и осмотреть в соответствии с процедурами безопасного технического обслуживания. Необходимо проверить седло, диск или тарелку, прокладку и уплотняющие поверхности.

Отсутствие потока через клапан

Если через бесшумный обратный клапан не протекает жидкость, это может означать, что клапан установлен не в том направлении, диск заклинило, трубопровод заблокирован или узел «пружина/тарелка» не работает должным образом.

В первую очередь следует проверить стрелку, указывающую направление потока, и ориентацию при установке. Затем необходимо проверить, нет ли в клапане посторонних предметов, внутренних повреждений или неправильно ли выбран клапан.

По-прежнему слышен громкий хлопок или гидравлический удар

Громкий хлопок при остановке насоса может свидетельствовать о задержке закрытия, обратной скорости потока, неправильном типе клапана, неправильном размере, неподходящей характеристике пружины или проблеме гидравлических ударов на уровне системы.

Пружина, не соответствующая фактическим условиям спада расхода, также может привести к задержке закрытия или нестабильному поведению при закрытии. Если после монтажа по-прежнему наблюдается гидравлический удар, причиной может быть не только обратный клапан. Возможно, необходимо пересмотреть поведение насоса при отключении, длину трубопровода, расположение клапана, скорость потока, наличие воздушных пробок и оборудование для подавления гидравлических ударов.

Повторяющиеся проблемы с сиденьем или пружиной

Повторные повреждения седла, усталость пружины или внутренний износ могут свидетельствовать о ненадлежащих условиях эксплуатации, попадании посторонних частиц, коррозии, чрезмерном количестве циклов, сильной пульсации или нестабильном потоке.

Замена только поврежденного узла может не устранить первопричину неисправности. Перед заменой клапана на аналогичный по конфигурации следует проверить условия эксплуатации и правильность подбора размера клапана.

Часто задаваемые вопросы о бесшумных обратных клапанах

Для чего нужен бесшумный обратный клапан?

Бесшумный обратный клапан предотвращает обратный поток и способствует снижению силы удара при закрытии клапана, гидравлического удара, вибрации и скачков давления в соответствующих трубопроводных системах. Он широко применяется в случаях, когда требуется более плавное закрытие клапана после остановки насоса или снижения расхода.

Как работает бесшумный обратный клапан?

Бесшумный обратный клапан открывается, когда прямой поток создает достаточный перепад давления. Когда поток замедляется или прекращается, пружина помогает отодвинуть диск или тарелку обратно к седлу до того, как возникнет сильный обратный поток.

Предотвращает ли бесшумный обратный клапан гидравлический удар?

Бесшумный обратный клапан может помочь уменьшить гидравлический удар, вызванный задержкой закрытия обратного клапана. Его не следует рассматривать как исчерпывающее решение всех проблем, связанных с гидравлическими ударами, поскольку гидравлический удар может также зависеть от условий остановки насоса, скорости потока, схемы прокладки трубопроводов, размеров клапанов, скопления воздуха и конструкции системы подавления гидравлических ударов. Прежде чем рассматривать клапан в качестве единственного средства устранения проблемы, необходимо проанализировать условия остановки насоса, скорость потока, схему прокладки трубопроводов, наличие воздушных пробок, расположение клапана и его фактический размер.

Бесшумный обратный клапан — это то же самое, что и обратный клапан с плавным закрытием?

Эти термины часто взаимосвязаны. Бесшумный обратный клапан, как правило, предназначен для уменьшения удара при закрытии и шума, тогда как термин “обратный клапан с плавным закрытием” описывает цель эксплуатационных характеристик: уменьшение удара при закрытии с задержкой. В проектных спецификациях термин “без удара” может описывать требуемое поведение при закрытии, тогда как термин «бесшумный обратный клапан» часто используется для обозначения семейства изделий или конструкций, в которых это достигается за счет закрытия с пружинным приводом и коротким ходом.

В чём заключается разница между бесшумным обратным клапаном и поворотным обратным клапаном?

В бесшумном обратном клапане обычно используется механизм закрытия с пружинным приводом и коротким ходом. A поворотный обратный клапан использует поворотный диск, который открывается и закрывается. Бесшумный обратный клапан обычно предпочтительнее в системах с чистыми жидкостями, где основными проблемами являются остановка насоса, риск гидравлического удара и чувствительность к гидравлическим ударам. Обратный клапан поворотного типа можно рассматривать для использования в некоторых более крупных трубопроводах с низкой скоростью потока или в системах, где конструкция с поворотным диском является приемлемой, однако его более медленное закрытие может увеличить риск гидравлического удара, если до завершения закрытия возникнет обратный поток.

Что такое бесшумный глобусный обратный клапан?

Бесшумный обратный клапан шарового типа — это обратный клапан шарового типа с бесшумной конструкцией. Обычно он имеет цельную конструкцию с направляемым диском или тарелкой и пружинным приводом закрытия. Его следует рассматривать как один из вариантов конструкции в семействе бесшумных обратных клапанов, а не как единственный тип бесшумного обратного клапана.

В чём заключается разница между бесшумным обратным клапаном пластинчатого типа и бесшумным обратным клапаном шарового типа?

Бесшумный обратный клапан пластинчатого типа имеет компактный корпус, предназначенный для монтажа между фланцами. Бесшумный обратный клапан шарового типа имеет более массивный корпус и часто оснащён диском с центральным направляющим элементом или тарелкой. Выбор зависит от монтажного пространства, класса давления, условий потока, ожидаемого перепада давления, материала корпуса, седла и требований проекта.

Можно ли устанавливать бесшумные обратные клапаны в вертикальном положении?

Некоторые модели бесшумных обратных клапанов можно устанавливать в вертикальных трубопроводах, поскольку в них для закрытия используется не только сила тяжести, но и пружинный механизм. Однако возможность вертикального потока вверх, вертикального потока вниз и горизонтального потока необходимо проверять в соответствии с конструкционными требованиями производителя и проектной документацией.

Тихий обратный клапан — это то же самое, что промышленный бесшумный обратный клапан?

Не всегда. Термин “бесшумный обратный клапан” часто используется при поиске бытовых насосов или дренажных насосов, где основной проблемой может быть шум в системе водоснабжения. Выбор промышленного бесшумного обратного клапана зависит от типа клапана, класса давления, материала, седла, характеристики пружины, ориентации, рабочей среды, условий остановки насоса и риска гидравлического удара. Не следует смешивать эти два поисковых запроса без уточнения условий применения.

Какую информацию следует указать в запросе предложений на поставку бесшумных обратных клапанов?

Запрос на предложение по бесшумным обратным клапанам должен содержать следующие сведения: рабочая среда, расход, размер трубы, класс давления, конструкция корпуса, тип торцевого соединения, материал корпуса, материал седла, материал пружины/внутренних деталей, давление открытия (при необходимости), ориентация при монтаже, условия остановки насоса, условия пульсации, а также информацию о случаях гидравлического удара или резких перепадов давления в прошлом.

Заключение

Бесшумный обратный клапан выбирают в тех случаях, когда в трубопроводной системе требуется защита от обратного потока с более быстрым и плавным закрытием, обеспечиваемым пружинным механизмом. Его основное техническое преимущество заключается не только в том, что он предотвращает обратный поток, но и в том, что в подходящих условиях эксплуатации он способствует снижению задержки закрытия обратного клапана, вибрации, гидравлических ударов и гидравлического удара.

Для промышленных покупателей ключевым моментом является подбор клапана с учетом конкретной системы. На рабочие характеристики влияют такие факторы, как форма корпуса, конструкция диска или тарелки, характер действия пружины, материал седла, расход, условия остановки насоса, ориентация при монтаже, состояние рабочей среды, содержание твердых частиц и характер пульсаций. Бесшумный обратный клапан в исполнении «вафля», бесшумный обратный клапан шарового типа, бесшумный обратный клапан с фланцевым соединением или бесшумный обратный клапан с резьбовым соединением — все эти варианты могут быть приемлемыми, но каждый из них должен соответствовать эксплуатационным требованиям.

Подготовьте запрос на предложение по установке бесшумного обратного клапана
