La instalación correcta de una válvula de retención no consiste únicamente en colocar la válvula en la tubería. En las tuberías industriales, el instalador debe verificar la dirección del flujo, la orientación de la válvula, la posición de instalación, el estado de los tramos rectos de tubería, el soporte de la tubería y el comportamiento durante la puesta en marcha antes de que la válvula sea aceptada para su uso.
Una válvula de retención está diseñada para permitir el flujo en una sola dirección y ayudar a evitar el flujo inverso. Si se instala al revés, se coloca demasiado cerca de un flujo turbulento, se monta en una orientación incorrecta o se fuerza a encajar en una tubería desalineada, el resultado puede ser fugas, vibraciones, golpes, desgaste prematuro, funcionamiento inestable de la bomba o que no se cierre cuando se produce un flujo inverso.
Esta guía de instalación de válvulas de retención se centra en tuberías industriales, líneas de descarga de bombas, aplicaciones de proceso y revisión de instalaciones de ingeniería. No abarca trabajos con bombas de sumidero residenciales, plomería de albercas, tuberías para acuarios, pequeñas uniones de PVC con pegamento ni la instalación de accesorios de latón por cuenta propia.

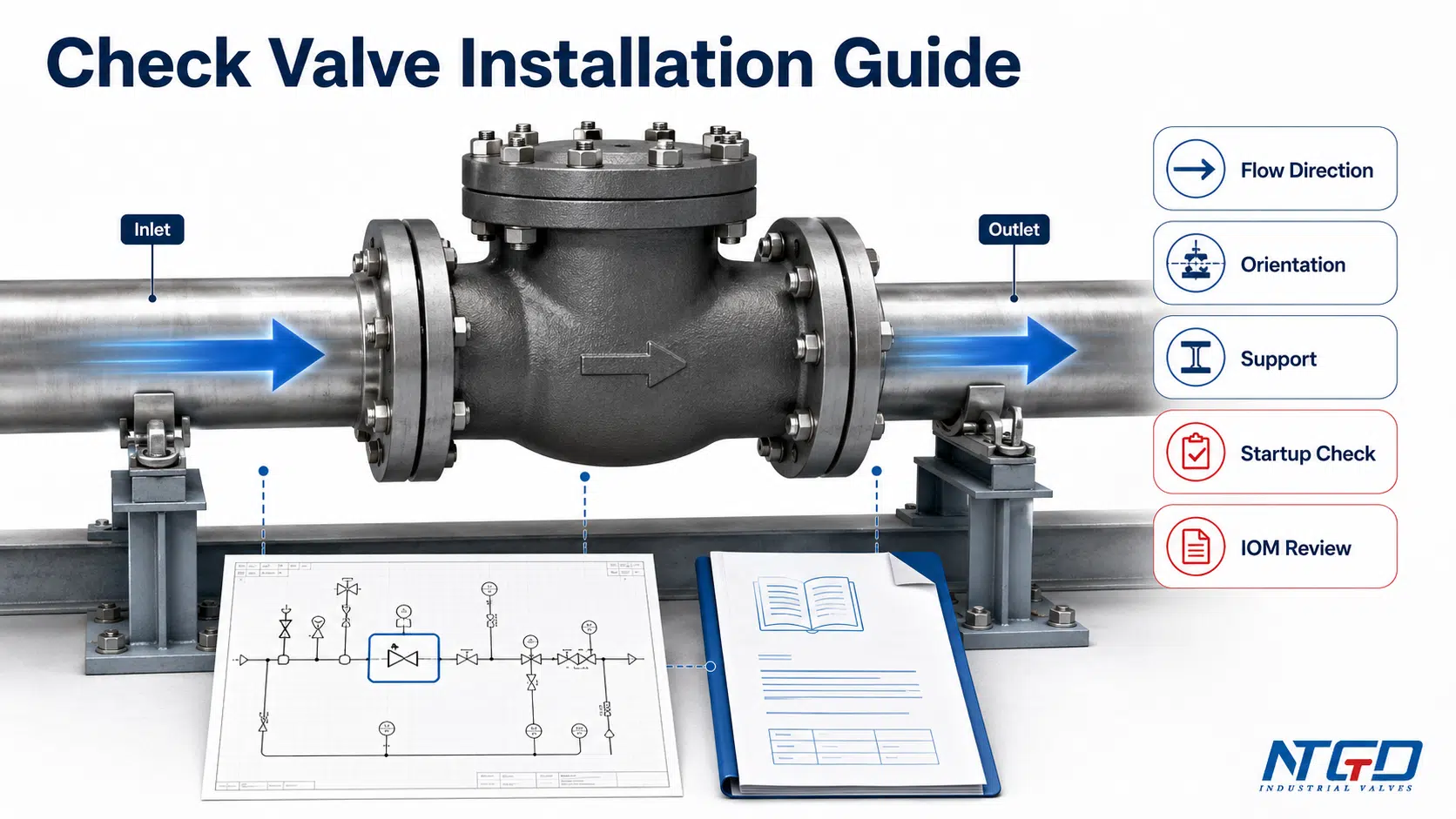

Respuesta rápida: ¿Cómo se debe instalar una válvula de retención?
En el caso de las tuberías industriales, las líneas de descarga de bombas y los sistemas de proceso, se debe instalar una válvula de retención de manera que la flecha del cuerpo de la válvula siga la dirección prevista del flujo, su orientación se ajuste al diseño específico de la válvula y su posición evite un flujo inestable y tensiones en la tubería.
En resumen, la instalación correcta de una válvula de retención es un proceso que se realiza en el sitio de obra solo después de que se hayan completado las verificaciones de ingeniería: la dirección del flujo, la orientación, el diseño de la válvula, el espaciado, el soporte y el comportamiento durante la puesta en marcha deben coincidir con el paquete de planos, el manual de operación y mantenimiento (IOM) de la válvula y las especificaciones del proyecto.
Antes de la instalación, compruebe lo siguiente:
| Marcar elemento | Qué hay que verificar | Por qué es importante |
|---|---|---|
| Dirección del flujo | Flecha del cuerpo, entrada/salida, dirección del flujo en el P&ID, flujo de la línea | Es posible que una válvula de retención instalada al revés no se abra o se cierre correctamente. |
| Orientación | Horizontal, flujo ascendente vertical o flujo descendente vertical | Algunos diseños de válvulas de retención dependen de la gravedad, la posición de la bisagra, la fuerza del resorte o el movimiento del disco. |
| Diseño de válvulas | oscilante, elevador, de pistón, de disco, de doble disco, con resorte, silencioso, axial | Cada diseño tiene sus propios límites de instalación. |
| Ubicación de la bomba y las tuberías | Distancia desde las bombas, los codos, las T, los reductores y las válvulas de control | Las turbulencias pueden provocar vibraciones, golpes, desgaste de los discos o un cierre inestable. |
| Apoyo y alineación | Soporte de tubería, alineación de bridas, peso de la válvula, sin ajuste forzado | La válvula no debe soportar la carga de la tubería ni utilizarse para enderezar la tubería. |

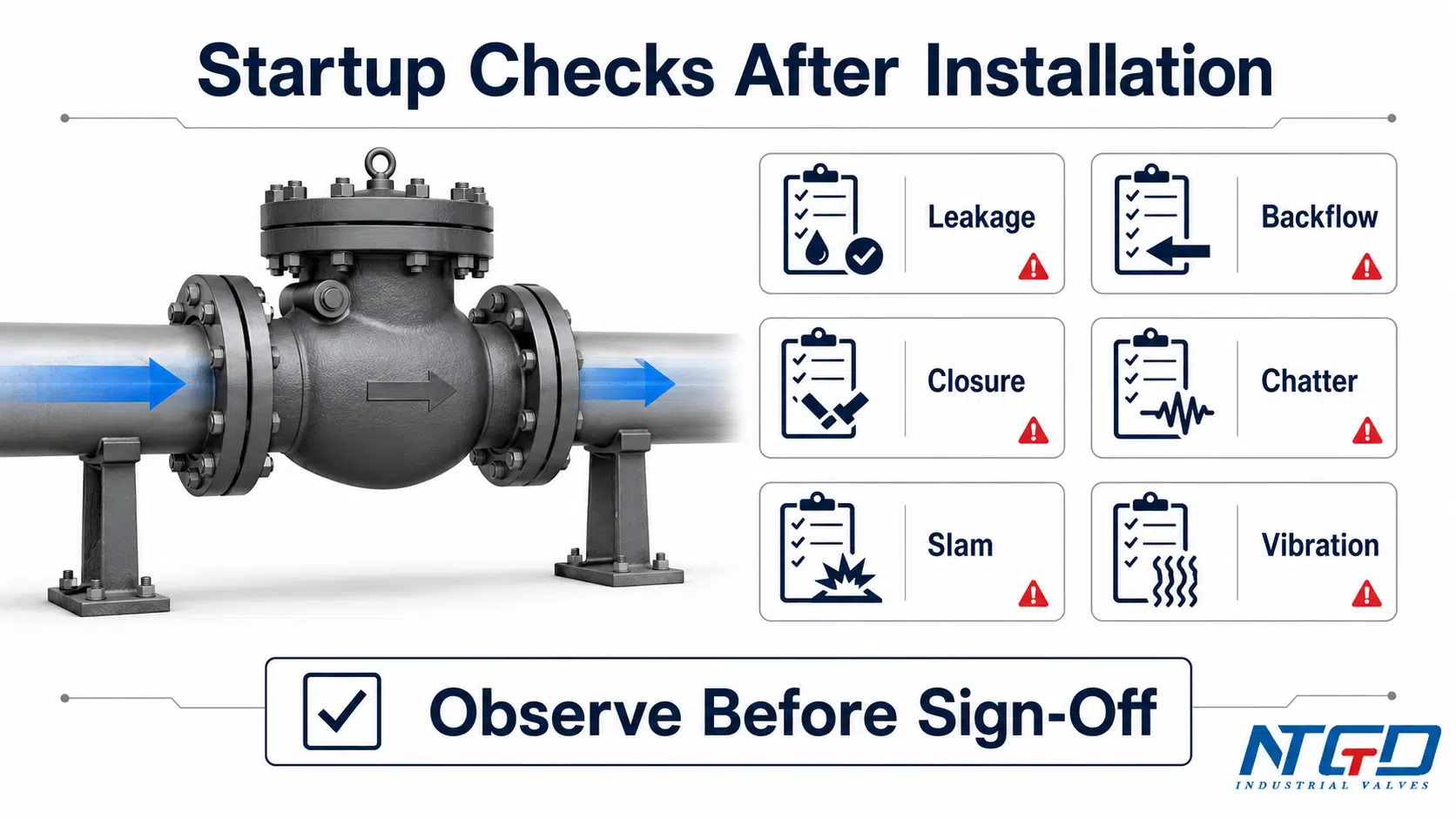

| Comportamiento al iniciar | Fugas, reflujo, vibración, ruido, traqueteo, golpes | La instalación no se considera completa hasta que la válvula funcione correctamente durante la puesta en marcha. |
Para muchos proyectos industriales, la regla más segura es sencilla: instala la válvula solo después de que la hoja de datos de la válvula, las especificaciones del proyecto y las instrucciones de instalación del fabricante hayan confirmado la dirección, la orientación, el espaciado, el soporte y las comprobaciones de puesta en marcha. Una válvula de retención instalada sin esta verificación cruzada puede pasar una inspección visual, pero aún así presentar vibraciones, reflujo, golpes de cierre, riesgo de golpe de ariete o desgaste prematuro durante la puesta en marcha.
Qué implica la instalación correcta de una válvula de retención en las tuberías industriales
Una instalación correcta de la válvula de retención significa que la válvula se instala de tal manera que el elemento de cierre interno pueda abrirse cuando el flujo es hacia adelante y cerrarse de manera confiable cuando comienza el flujo inverso. Para ello, no basta con que el tamaño de la tubería y la capacidad nominal de la brida coincidan.
En una línea industrial, la instalación debe cumplir con cuatro requisitos distintos:
- Dirección del flujo — ¿Por qué lado debe pasar el medio a través de la válvula?.
- Orientación — Si el cuerpo de la válvula está instalado en una línea horizontal, en una línea vertical de flujo ascendente, en una línea vertical de flujo descendente o en una línea inclinada.
- Posición de instalación — La ubicación de la válvula con respecto a las bombas, los codos, los reductores, las T, las válvulas de control, los filtros y los puntos de acceso para mantenimiento.
- Estado mecánico — Si la válvula está bien apoyada, alineada, limpia y libre de tensiones en la tubería.
Estos puntos suelen confundirse en las discusiones sobre instalaciones sencillas, pero no son lo mismo. La dirección del flujo se refiere a si la flecha del cuerpo coincide con el diagrama P&ID y con el flujo real de la línea. La orientación se refiere a si el diseño de la válvula permite un servicio horizontal, un flujo vertical ascendente o un flujo vertical descendente. La posición de instalación se refiere a si la válvula está demasiado cerca de la descarga de una bomba, un codo, una T o un reductor. La condición mecánica se refiere a si la válvula está alineada, limpia y apoyada sin que el cuerpo sufra tensión.
Una válvula puede estar orientada en la dirección correcta del flujo, pero aún así estar instalada en una posición vertical inadecuada. Una válvula puede estar correctamente orientada, pero aún así estar demasiado cerca de la descarga de una bomba o de un codo. Una válvula puede estar correctamente colocada, pero aún así fallar prematuramente si la tubería está desalineada o si el disco se contamina con residuos durante la instalación.
La instalación no se limita solo a la orientación de la válvula
La flecha del cuerpo indica al instalador la dirección requerida del flujo a través de la válvula. Esto no garantiza automáticamente que la instalación sea correcta.
Por ejemplo, una válvula de retención oscilante puede indicar la dirección correcta del flujo, pero aún así es necesario revisar el movimiento del pasador de la bisagra y del disco. Una válvula de retención de pistón o de elevación puede requerir una posición específica del cuerpo para que el elemento móvil regrese correctamente. Una válvula de retención asistida por resorte o de flujo axial puede permitir una mayor flexibilidad de orientación, pero el límite exacto sigue dependiendo de su diseño y de las instrucciones de operación y mantenimiento (IOM).
Por lo tanto, la instalación correcta de una válvula de retención es una combinación de la dirección del flujo, el diseño de la válvula, la disposición de las tuberías y la verificación durante la puesta en marcha. Si la dirección es correcta pero la orientación es incorrecta, es posible que el elemento de cierre no regrese al asiento de manera confiable; aún así, pueden producirse cierres retrasados, desgaste del disco, fugas inversas o un funcionamiento inestable.
Lo que no abarca esta guía
Esta guía está dirigida a las tuberías industriales y a los servicios de procesos. No ofrece instrucciones de plomería residencial para bombas de sumidero, piscinas, acuarios, sistemas de riego, calentadores de agua, válvulas de retención pequeñas de latón ni uniones con pegamento de PVC.
Tampoco sustituye al manual de operación e instalación (IOM) del fabricante, a las especificaciones de tuberías del proyecto ni a los procedimientos de seguridad de la obra. Para la instalación final, siga siempre los documentos aprobados del proyecto y las instrucciones del fabricante de la válvula.
Lista de verificación previa a la instalación de una válvula de retención
Antes de instalar una válvula de retención, asegúrate de que tanto la válvula como la tubería estén listas. Los aspectos que deben revisarse con mayor prioridad son la dirección del flujo, la orientación de la válvula y el tipo de válvula, ya que estos son los puntos de la instalación que más probablemente afectarán el comportamiento de cierre. Muchos problemas con las válvulas de retención comienzan antes de que la válvula se fije con pernos en su lugar: tipo de válvula incorrecto, orientación incorrecta, residuos en la tubería, superficies de asiento dañadas, juntas faltantes, mala alineación de la tubería o dirección del flujo poco clara.
| Elemento previo a la instalación | Qué comprobar | Por qué es importante |
|---|---|---|
| Tipo de válvula | oscilante, elevador, de pistón, de disco, de doble disco, silencioso, axial, accionado por resorte | La orientación y el comportamiento de cierre dependen del diseño. |
| Tamaño y clase de presión | Ajustar las especificaciones del proyecto, la capacidad nominal de las bridas, el espesor de la tubería y los requisitos de servicio | Una válvula que no sea la adecuada puede provocar fugas, problemas de instalación o riesgos para el rendimiento. |
| Materiales y acabados | Compatibilidad del cuerpo, el asiento, el disco, el resorte, la bisagra, el pasador y la junta | Los medios, la temperatura, la corrosión, la erosión y los sólidos pueden afectar la confiabilidad del cierre y su vida útil. |
| Flecha de flujo | Flecha del cuerpo, marca de entrada/salida, dirección del dibujo | Una válvula invertida puede bloquear el flujo o no impedir el reflujo. |
| OIM / hoja de datos | Límites de orientación del fabricante y requisitos de instalación | Algunos diseños no se pueden instalar en todas las posiciones. |
| Estado de la tubería | Extremos de las tuberías limpios, sin escoria de soldadura, incrustaciones, piedras ni residuos sueltos | Los residuos pueden dañar el asiento o impedir que se cierre. |
| Juntas y tornillería | Tipo de junta, longitud del perno, patrón de apriete y clase de brida correctos | Un sellado deficiente puede provocar fugas externas o tensión en la brida. |
| Funcionamiento de la válvula antes de la instalación | El elemento de cierre se mueve libremente, sin daños visibles | Un disco atascado o un resorte dañado pueden fallar durante el arranque. |
| Soporte para tuberías | Soportes cerca de válvulas pesadas y tuberías adyacentes | La válvula no debe soportar el peso de la tubería sin un soporte adecuado. |
| Acceso para mantenimiento | Acceso para inspección, desmontaje, elevación y mantenimiento futuro | Una instalación correcta debería seguir siendo funcional. |
Confirme el tipo, el tamaño, la clase y las condiciones de servicio de la válvula
El tipo de válvula debe ser adecuado para la aplicación antes de comenzar la instalación. Es posible que una válvula de retención destinada al servicio con líquidos limpios, lodos, gases, condensado de vapor o descarga de bombas no utilice el mismo diseño de cierre.
Confirma al menos:
- tamaño de la válvula;
- clase de presión;
- cerrar conexión;
- material de la carrocería y los embellecedores;
- material del asiento;
- temperatura de funcionamiento;
- dirección del flujo;
- caudal normal;
- contrapresión prevista;
- si la válvula se encuentra cerca de una bomba, un codo, un reductor, una T o una válvula de control;
- si se requiere una instalación vertical.
Este paso no constituye una guía completa para la selección de válvulas. Se trata de una verificación de que todo esté listo para la instalación. Si el tipo de válvula no es el adecuado para las condiciones de la línea, ni siquiera una instalación correcta podrá compensar la elección incorrecta de la válvula. El medio, la temperatura, el potencial de corrosión o erosión, el contenido de sólidos y el diseño del asiento y el conjunto interno también pueden afectar la confiabilidad del cierre y la orientación permitida, especialmente en servicio vertical o de bajo flujo.
Revisa los extremos de las tuberías, las juntas, los pernos y el estado de limpieza
La tubería debe estar limpia y alineada antes de instalar la válvula de retención. Los residuos de soldadura, las incrustaciones, el material de embalaje, los protectores de bridas o las partículas sueltas pueden dañar el asiento o mantener el disco abierto. Los extremos de las tuberías deben prepararse de acuerdo con el tipo de conexión y el procedimiento del proyecto.
En el caso de las válvulas con bridas, verifique el estado de la junta, el estado de la superficie de la brida, la compatibilidad de los pernos y la secuencia de apriete de los pernos. En el caso de las válvulas tipo wafer o con orejetas, verifique que la válvula esté correctamente centrada entre las bridas y que el disco o las placas tengan suficiente espacio libre para moverse. Para instalaciones soldadas o roscadas, consulte las instrucciones del fabricante antes de aplicar calor, torque o sellador cerca del cuerpo de la válvula.

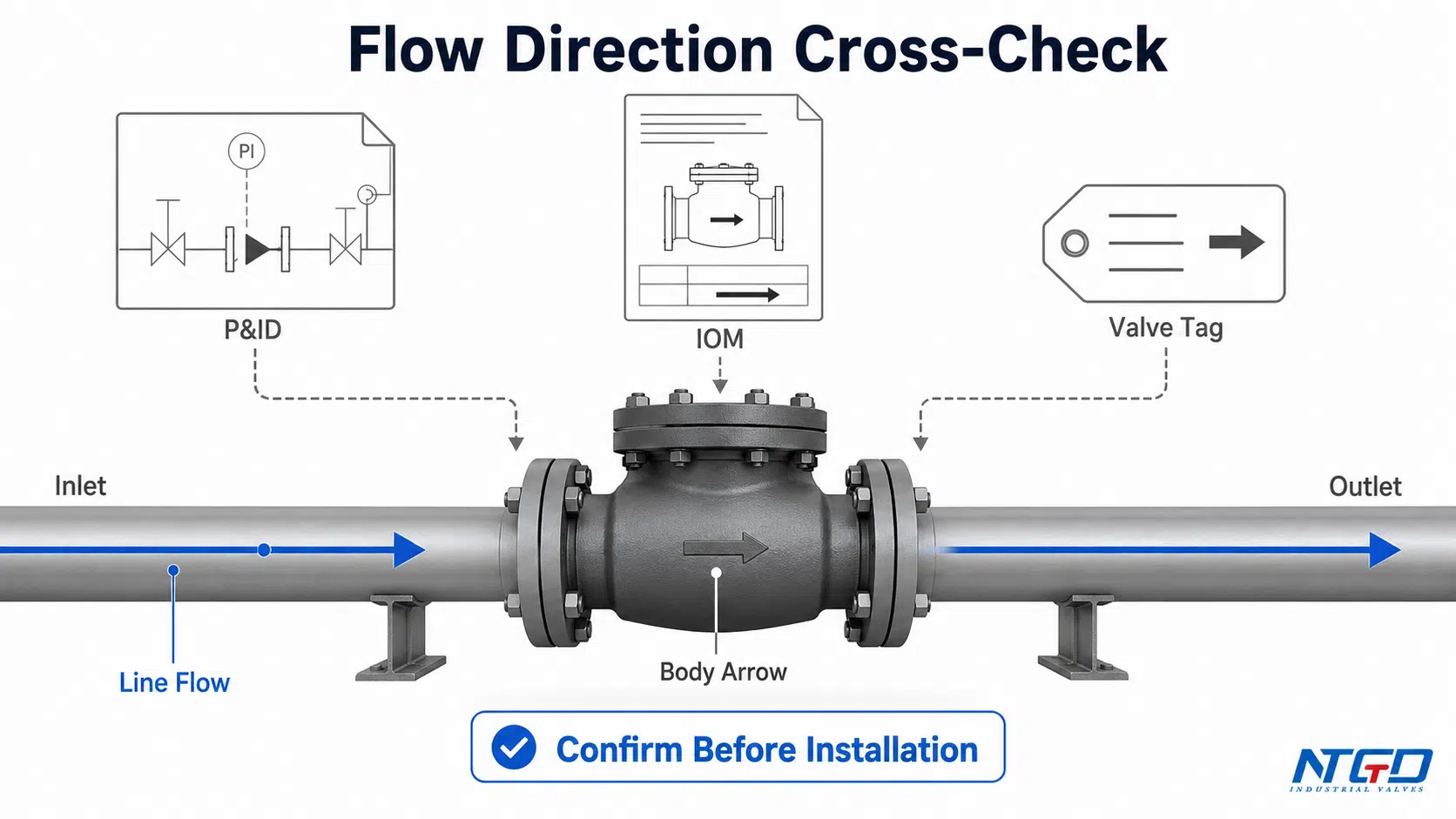

Verificación de la dirección del flujo: flecha del cuerpo, dibujo y línea de flujo
Una válvula de retención es direccional. La primera comprobación que hay que hacer al instalarla es verificar que la válvula esté orientada en la dirección correcta del flujo.
La flecha del cuerpo debe apuntar desde la entrada hacia la salida, en la dirección prevista del flujo normal. El instalador debe comparar la flecha del cuerpo con el P&ID, el plano isométrico de tuberías, la etiqueta de la válvula, la flecha de la línea y el manual de operación e instalación (IOM) del proyecto. Si estas referencias no coinciden, deténgase y aclare la instalación antes de apretar la válvula en la línea.
| Verificación de la dirección del flujo | Qué comparar | Riesgo en caso de no cumplir |
|---|---|---|
| Flecha del cuerpo de la válvula | La flecha apunta en dirección contraria al flujo normal del proceso | Es posible que la válvula esté instalada al revés. |
| Marcado de entrada/salida | Los extremos de la válvula están orientados en sentido contrario al flujo de la línea | Es posible que el elemento de cierre no se abra correctamente. |
| P&ID / isométrico | Dibujar una flecha de flujo en la línea real del sitio | La instalación en el sitio podría entrar en conflicto con la intención del diseño. |
| Etiqueta de válvula / número de línea | Válvula instalada en la línea asignada | Es posible que se haya instalado una válvula incorrecta en el servicio equivocado. |
| Fabricante: IOM | Límites de dirección y orientación | Es posible que el mecanismo interno no se cierre como está previsto. |
| Observación sobre las empresas emergentes | Flujo directo, cierre, ruido, fuga | Es posible que una orientación incorrecta solo se note durante el funcionamiento. |
Confirmación de la flecha del cuerpo y de la entrada/salida
La mayoría de las válvulas de retención industriales tienen una flecha de flujo fundida, estampada o marcada en el cuerpo. Esta flecha debe coincidir con la dirección prevista del flujo hacia adelante. Si la flecha no es visible después de la aplicación de recubrimiento, el aislamiento o la manipulación, utilice el plano aprobado y la información del fabricante para confirmar la entrada y la salida correctas.
Incluso cuando la forma exterior del cuerpo parece casi simétrica, el asiento interno, el disco, el resorte, la bisagra, el pistón, la placa o el recorrido del flujo pueden seguir siendo direccionales. Por lo tanto, la verificación final de la dirección debe basarse en la flecha del cuerpo, el dibujo aprobado y las instrucciones de operación del fabricante, y no solo en la apariencia externa.
Verificación cruzada de P&ID, etiquetas de válvulas e IOM
Para la instalación del proyecto, se debe verificar que la válvula cumpla con el paquete de planos antes de la instalación y nuevamente antes de la puesta en marcha. El diagrama P&ID puede indicar la dirección del flujo y la función de la válvula. El plano isométrico de tuberías puede mostrar el número de línea, la etiqueta de la válvula, la orientación, el tipo de conexión y la ubicación. El manual de operación del fabricante puede definir la posición de instalación, los puntos de elevación, el apriete de los pernos, la orientación permitida o las verificaciones de puesta en marcha.
Si la dirección del dibujo, la flecha del cuerpo y la orientación de instalación no coinciden, se debe resolver el problema antes de poner la válvula en servicio.
Para obtener información detallada sobre cómo interpretar las flechas, identificar las entradas y salidas, y reconocer los síntomas de una instalación invertida, consulte el documento aparte Guía sobre la dirección del flujo de las válvulas de retención; este artículo aborda la dirección del flujo como uno de los aspectos que se deben verificar durante la instalación, no como un sustituto completo de ese tema.

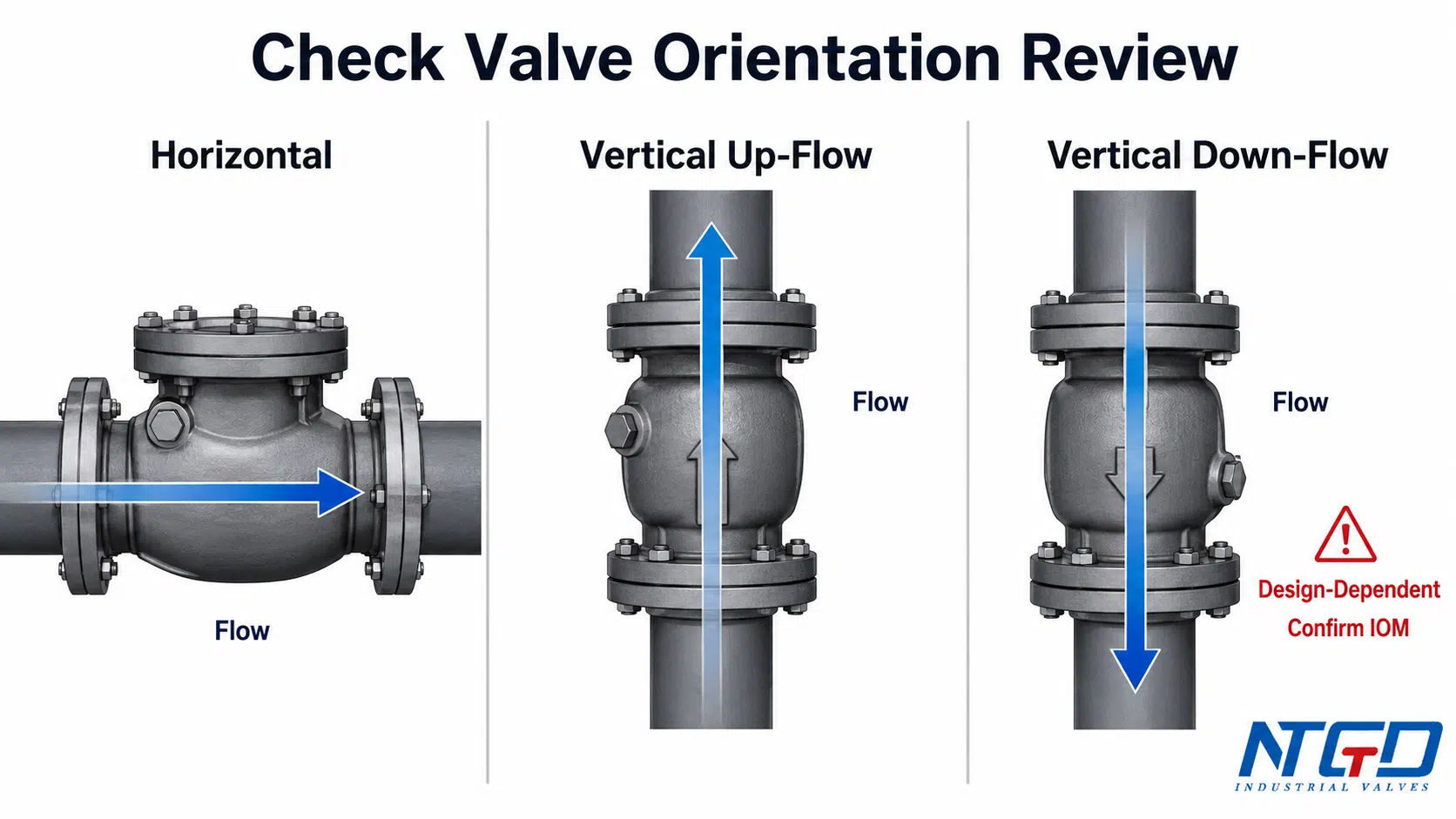

Orientación de la válvula de retención: horizontal, vertical con flujo ascendente y vertical con flujo descendente
La orientación de las válvulas de retención depende de su diseño. Algunos diseños funcionan bien en líneas horizontales. Otros pueden instalarse en sistemas verticales con flujo ascendente. Algunos requieren una verificación especial para su uso en sistemas verticales con flujo descendente. En ninguna instalación industrial se debe dar por sentado que todas las válvulas de retención pueden instalarse en cualquier dirección.
| Orientación | Lógica general de instalación | Punto clave de la reseña |
|---|---|---|
| Línea horizontal | Común en muchos diseños de tipo oscilante, de elevación, de pistón, de disco y de doble placa | Verifica el movimiento del disco, la bisagra, el pistón o la placa. |
| Flujo ascendente vertical | Es posible en algunos diseños cuando el flujo levanta el elemento de cierre y el flujo inverso ayuda a cerrarlo | Confirma el tipo de válvula, la asistencia por resorte, la presión de apertura y el IOM. |
| Flujo vertical descendente | Es más delicado porque, en algunos diseños, la gravedad puede impedir el cierre | Úselo únicamente cuando el diseño y el fabricante lo permitan específicamente. |
| Recta inclinada | Con un enfoque en el diseño | Verifica si el elemento de cierre puede regresar de manera confiable. |
Instalación horizontal
La instalación horizontal es común en muchas aplicaciones industriales de válvulas de retención, pero aún así requiere una revisión del diseño. Las válvulas de retención de aleta, de elevación, de pistón, de doble placa tipo wafer o silenciosas pueden tener requisitos distintos en cuanto a la posición de la bisagra, la orientación de la tapa, el movimiento del disco, el retorno por resorte o la carga del asiento.
Para la instalación de una válvula de retención horizontal, asegúrese de lo siguiente:
- la flecha del cuerpo de la válvula indica la dirección del flujo;
- el elemento de cierre puede moverse libremente;
- la orientación de la bisagra o la tapa se ajusta a las normas de la OIM;
- la válvula no se instala inmediatamente después de una turbulencia severa, a menos que el proyecto lo permita;
- el cuerpo de la válvula se sostiene cuando es necesario;
- Las bridas se alinean sin forzar la válvula para colocarla en su lugar.
Instalación con flujo ascendente vertical
La instalación con flujo ascendente vertical puede ser adecuada para algunos diseños de válvulas de retención. En esta orientación, el flujo normal se desplaza hacia arriba a través de la válvula. Dependiendo del diseño, el flujo ascendente puede levantar el disco, el pistón, la placa o el elemento de cierre accionado por resorte, mientras que el flujo inverso y los efectos del resorte o la gravedad ayudan a que la válvula se cierre.
Sin embargo, la instalación vertical no es solo una cuestión de orientación de la tubería. Es una cuestión de diseño de la válvula. Antes de la instalación, confirme que la válvula sea adecuada para un servicio vertical con flujo ascendente.
Entre las comprobaciones importantes se incluyen:
- ¿Permite la válvula IOM un flujo vertical ascendente?
- ¿El elemento de cierre funciona de manera confiable con un caudal bajo?
- ¿Cuenta con un mecanismo asistido por resorte?
- ¿Es la presión de fisuración adecuada para este servicio?
- ¿Podrían acumularse residuos cerca del asiento o del elemento de cierre?
- ¿Se puede acceder a la válvula para inspeccionarla?
Instalación vertical con flujo descendente
El flujo descendente vertical es más delicado y no debe darse por sentado que es aceptable. En el funcionamiento con flujo descendente, el flujo normal se desplaza hacia abajo a través de la válvula. Dependiendo del diseño de la válvula, es posible que la gravedad no ayude al cierre y que el elemento de cierre no regrese al asiento como se espera.
Utilice la instalación vertical con flujo descendente únicamente cuando el manual de operación y mantenimiento (IOM), la hoja de datos o las especificaciones del proyecto del fabricante confirmen que el diseño específico de la válvula es adecuado. Si no se puede evitar la instalación vertical con flujo descendente, se debe revisar cuidadosamente el diseño de la válvula, la fuerza del resorte, la respuesta de cierre, las condiciones del fluido y el comportamiento durante el arranque.
Una instalación con flujo descendente vertical no verificada puede hacer que el elemento de cierre regrese lentamente o que no se asiente de manera consistente. Durante la desconexión o el apagado de la bomba, esto puede prolongar el flujo inverso y aumentar el riesgo de golpes hidráulicos, golpes de ariete o desgaste acelerado de los asientos.

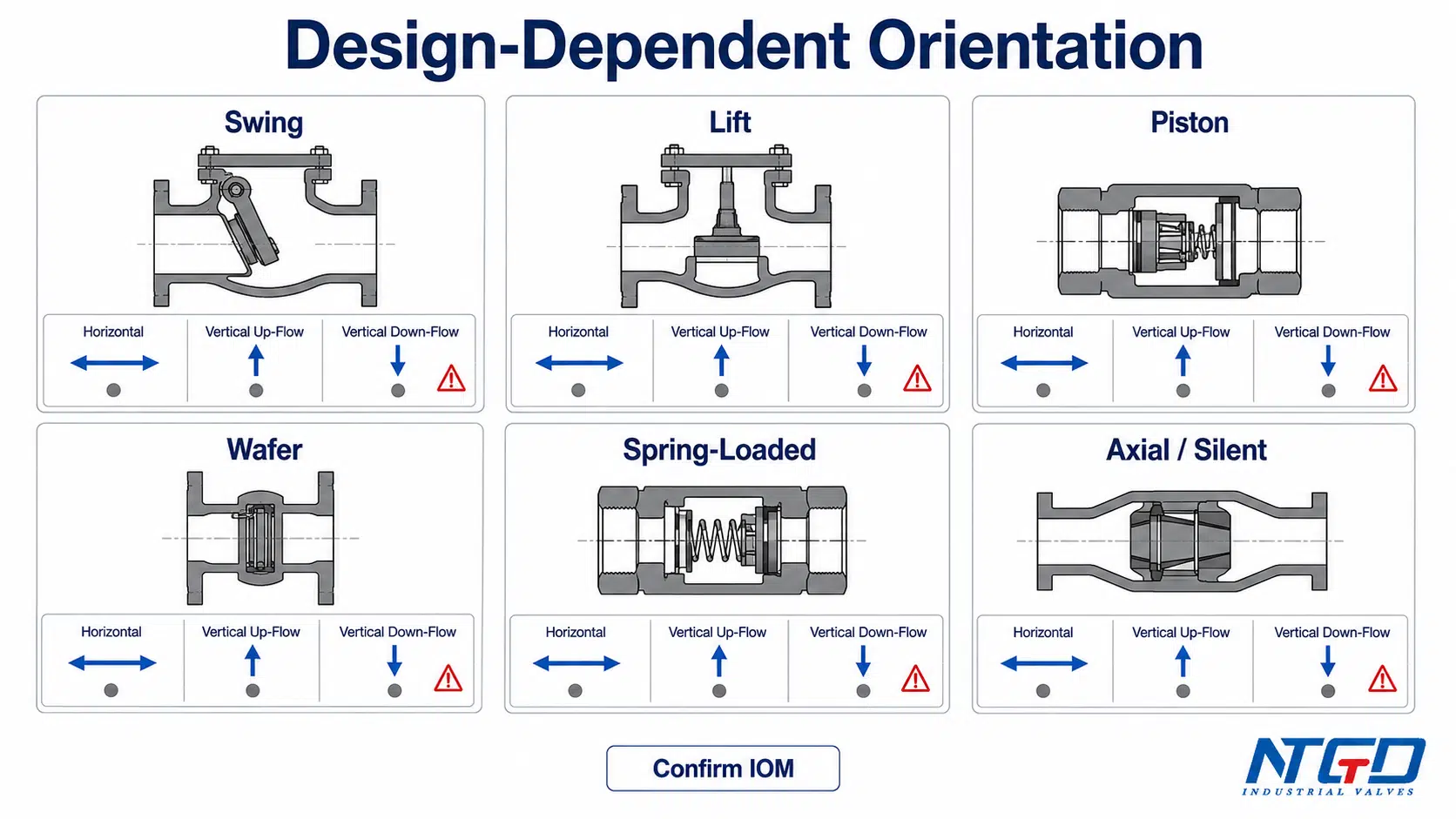

Matriz de diseño de válvulas: ¿Qué tipos de válvulas de retención requieren una revisión especial de su orientación?
Los distintos tipos de válvulas de retención tienen diferentes límites de instalación. Utiliza la matriz que se muestra a continuación para identificar rápidamente qué diseños requieren una revisión más minuciosa de la orientación antes de dar por finalizado el trazado de las tuberías. En ella se destacan los aspectos en los que la gravedad, la posición de la bisagra, el movimiento guiado, la asistencia por resorte y la dirección del flujo pueden afectar la instalación de la válvula de retención.
| Tipo de válvula de retención | Instalación horizontal | Flujo ascendente vertical | Flujo vertical descendente | Revisión de una instalación especial |
|---|---|---|---|---|
| Válvula de retención oscilante | Normal, si la orientación de la bisagra o la tapa es correcta | Depende del diseño | Por lo general, requiere precaución y confirmación | Verifica la posición del pasador de la bisagra, la trayectoria de oscilación del disco y el cierre bajo flujo inverso. |
| Válvula de retención elevadora | Común en los diseños de elevación horizontal | Solo si está diseñado para elevación vertical o cierre asistido | No se da por sentado | Verifica la dirección de recorrido del disco y del pistón, así como la orientación del cuerpo. |
| Válvula de retención de pistón | Por lo general, es horizontal, a menos que el diseño permita otra orientación | Depende del diseño, especialmente si cuenta con asistencia por resorte | No se da por sentado | Verifica el movimiento del pistón y el retorno por resorte. |
| Válvula de retención de disco / de doble placa | Común en sistemas de tuberías compactos | A menudo es posible en diseños adecuados con asistencia por resorte | Depende del diseño | Verifica el movimiento de la placa, el estado del resorte y el espacio libre de la brida. |
| Válvula de retención silenciosa / de flujo axial | A menudo es adecuado para la revisión de la descarga de la bomba | Se suele considerar para aplicaciones verticales o en espacios reducidos, dependiendo del diseño | Depende del diseño | Confirma el comportamiento de cierre axial, el resorte y la tubería recta recomendada. |
| Válvula de retención con resorte | A menudo ofrecen una mayor flexibilidad de orientación que los diseños que dependen de la gravedad | A menudo es posible, dependiendo de la presión del resorte y de la presión de apertura | Solo si lo permite el diseño | Verifique la presión de fractura, el caudal y las condiciones de servicio. |
| Válvula de retención de bola | Depende del diseño | Algunos diseños pueden requerir una orientación específica | Depende del diseño | Verifica el movimiento de la bola, la posición del asiento y las instrucciones del fabricante. |
Esta matriz es una guía general de referencia para ingeniería. Los límites de instalación detallados para válvulas de retención de tipo batiente, de elevación, de pistón, de disco, de doble placa, silenciosas, axiales o accionadas por resorte deben verificarse en la ficha técnica específica del producto y en el manual de operación e instrucciones (IOM) del fabricante. La matriz ayuda a orientar la consulta; no sustituye las instrucciones específicas de la válvula.
Válvulas de retención oscilantes y posición del pasador de bisagra
Las válvulas de retención oscilantes funcionan mediante un disco o una aleta con bisagra. La posición de la bisagra y la trayectoria de oscilación del disco son fundamentales. Si el pasador de la bisagra no está orientado correctamente, es posible que el disco no se abra por completo, que se cierre tarde cuando el flujo es bajo o que siga una trayectoria de cierre inestable durante el flujo inverso.
En muchas instalaciones industriales, las válvulas de retención de aleta se analizan minuciosamente para determinar si el flujo es horizontal o ascendente. La decisión final debe basarse en el manual de operación y mantenimiento (IOM) del fabricante y en las especificaciones del proyecto, especialmente cuando la línea es vertical o está inclinada. Para conocer los detalles sobre el diseño específico del cuerpo de la válvula de aleta, la posición de la bisagra y las especificaciones del producto, consulte el válvula de retención de vaivén Consulte esta página junto con el manual de instrucciones de la válvula antes de aplicar supuestos de instalación vertical o inclinada.
Diseños con elevador, pistón y asistencia por resorte
Las válvulas de retención de tipo pistón y de elevación dependen del movimiento guiado del elemento de cierre. La gravedad, la fuerza del resorte y la dirección del flujo pueden influir en que el disco o el pistón regresen al asiento. Algunos diseños están pensados para una instalación horizontal; otros pueden estar diseñados para un funcionamiento vertical.
Cuando la instalación incluya un elemento de cierre con pistón guiado, verifique los límites del producto en el válvula de retención de pistón página en colaboración con el fabricante IOM.
Los diseños con resorte pueden ofrecer mayor flexibilidad en cuanto a la orientación, pero el hecho de que sean “con resorte” no significa automáticamente que sean “adecuados para todas las posiciones”. Aún así, es necesario evaluar el resorte, la presión de apertura, la tasa de flujo y las condiciones del medio.
En los diseños de tipo elevador y de pistón, la cuestión de la instalación no se limita a “vertical u horizontal”. Se trata de determinar si el elemento de cierre guiado puede regresar a su asiento bajo el caudal real, la orientación y las condiciones de flujo inverso. En los diseños de tipo elevador, verifica la orientación del cuerpo y el recorrido del disco en relación con el válvula de retención elevadora información sobre el producto y el proyecto IOM.

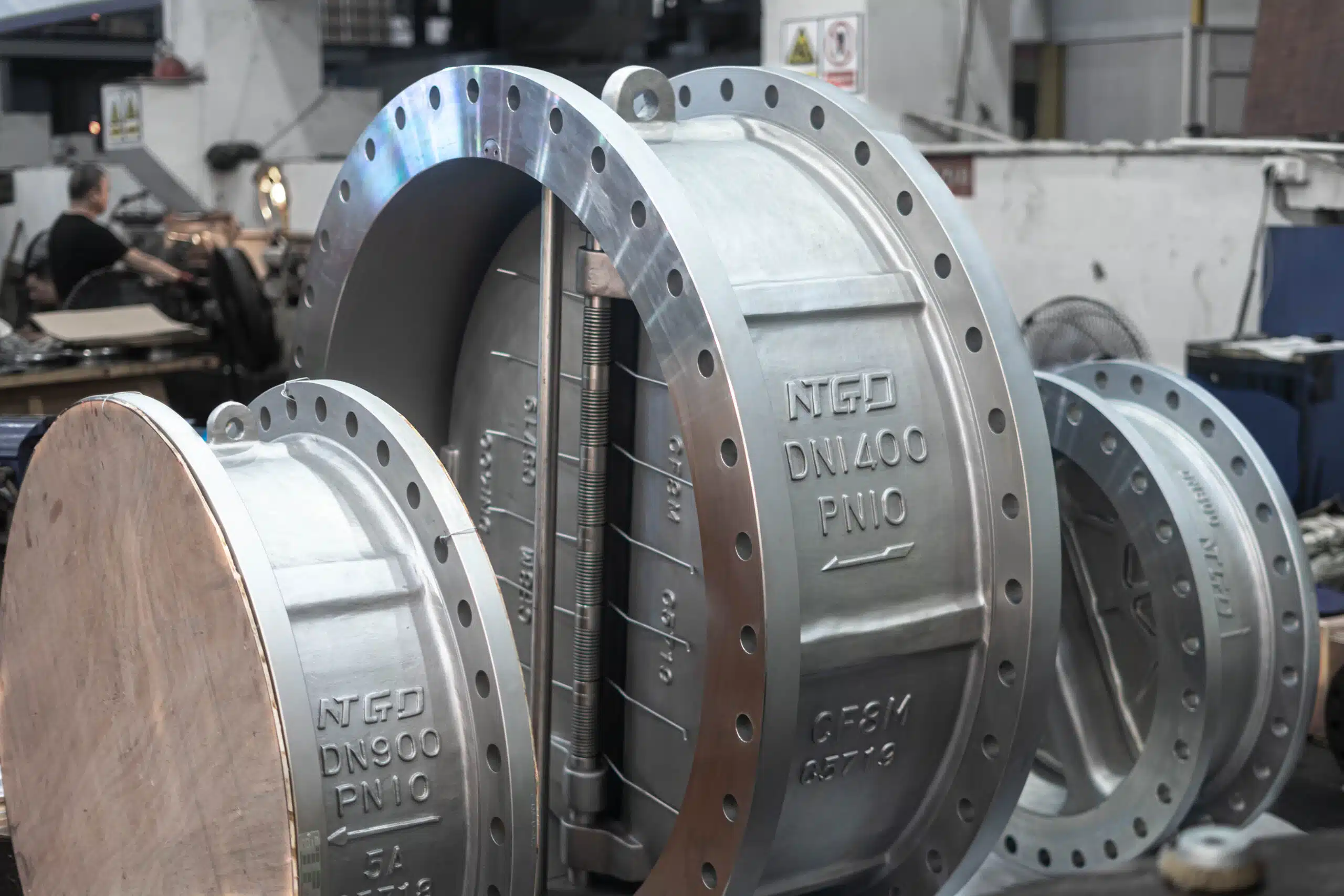

Diseños tipo wafer, de doble placa, silenciosos y de flujo axial
Las válvulas de retención de tipo wafer y de doble placa son comunes cuando se requieren dimensiones compactas de cara a cara. Las válvulas de retención silenciosas y de flujo axial suelen considerarse para el servicio de descarga de bombas, ya que pueden responder rápidamente a la inversión del flujo cuando se seleccionan e instalan correctamente.
En estos diseños, la revisión de la instalación debe confirmar el movimiento de la placa o el disco, el estado del resorte, el juego de la brida, la flecha del cuerpo y la distancia a las fuentes de turbulencia. No instales una válvula de retención compacta en una orientación complicada solo porque quepa físicamente en la línea. Para diseños de tuberías compactos, el válvula de retención wafer Esta página es la mejor referencia para obtener detalles sobre el espacio libre entre bridas específico de cada válvula, el centrado y los límites de instalación.
Posición de instalación cerca de bombas, codos, tes y reductores
La posición de instalación de una válvula de retención puede afectar su estabilidad. Una válvula de retención instalada cerca de la descarga de una bomba, un codo, una T, un reductor, un aumentador, una válvula de control o una válvula de aislamiento parcialmente abierta puede sufrir un flujo alterado. El flujo alterado puede generar una fuerza de apertura desigual sobre el disco, las placas, el pistón o el elemento de cierre accionado por resorte.
El riesgo concreto es una reacción en cadena: la descarga de la bomba o la turbulencia en el codo generan un perfil de velocidad asimétrico; el elemento de cierre recibe una fuerza de apertura desigual; el disco o las placas pueden abrirse parcialmente o vibrar; y el movimiento repetido acelera el desgaste del asiento, la bisagra, el pasador, el resorte o las superficies de guía.
El requisito exacto de espaciado depende del diseño de la válvula, la disposición de la línea, la velocidad del flujo, el medio y las especificaciones del proyecto. Algunos proyectos o manuales de operación e instalación (IOM) especifican longitudes mínimas de tubería recta antes o después de la válvula. Esos valores deben confirmarse para la válvula y el servicio concretos, en lugar de aplicarse como una regla universal.
| Factor de ubicación | Posible riesgo | Acción de revisión |
|---|---|---|
| Inmediatamente después de la descarga de la bomba | Turbulencia, cierre inestable, vibración | Revisa la disposición de la salida de la bomba y los requisitos relativos a los tramos rectos de tubería. |
| Cerca de los codos | Perfil de velocidad irregular y carga asimétrica del disco | Verifica si se requiere un tramo recto antes de la válvula. |
| Cerca de los tees | Alteración del flujo o flujo desigual en las ramificaciones | Verifica la posición de la válvula y la dirección de la línea. |
| Reductores / aumentadores cercanos | Cambio en la velocidad, variación de la presión | Verifica que la válvula esté colocada en un flujo estable. |
| Válvulas de control cercanas | Turbulencia de estrangulamiento | Evita colocar la válvula de retención en lugares donde un flujo inestable pueda mantener el disco en movimiento. |
| Cerca de los filtros | Caída de presión y acumulación de residuos | Verifica las condiciones de acceso y presión para la limpieza. |
| Acceso limitado para mantenimiento | Inspección o extracción difícil | Verifica el espacio libre de elevación y el área de mantenimiento. |

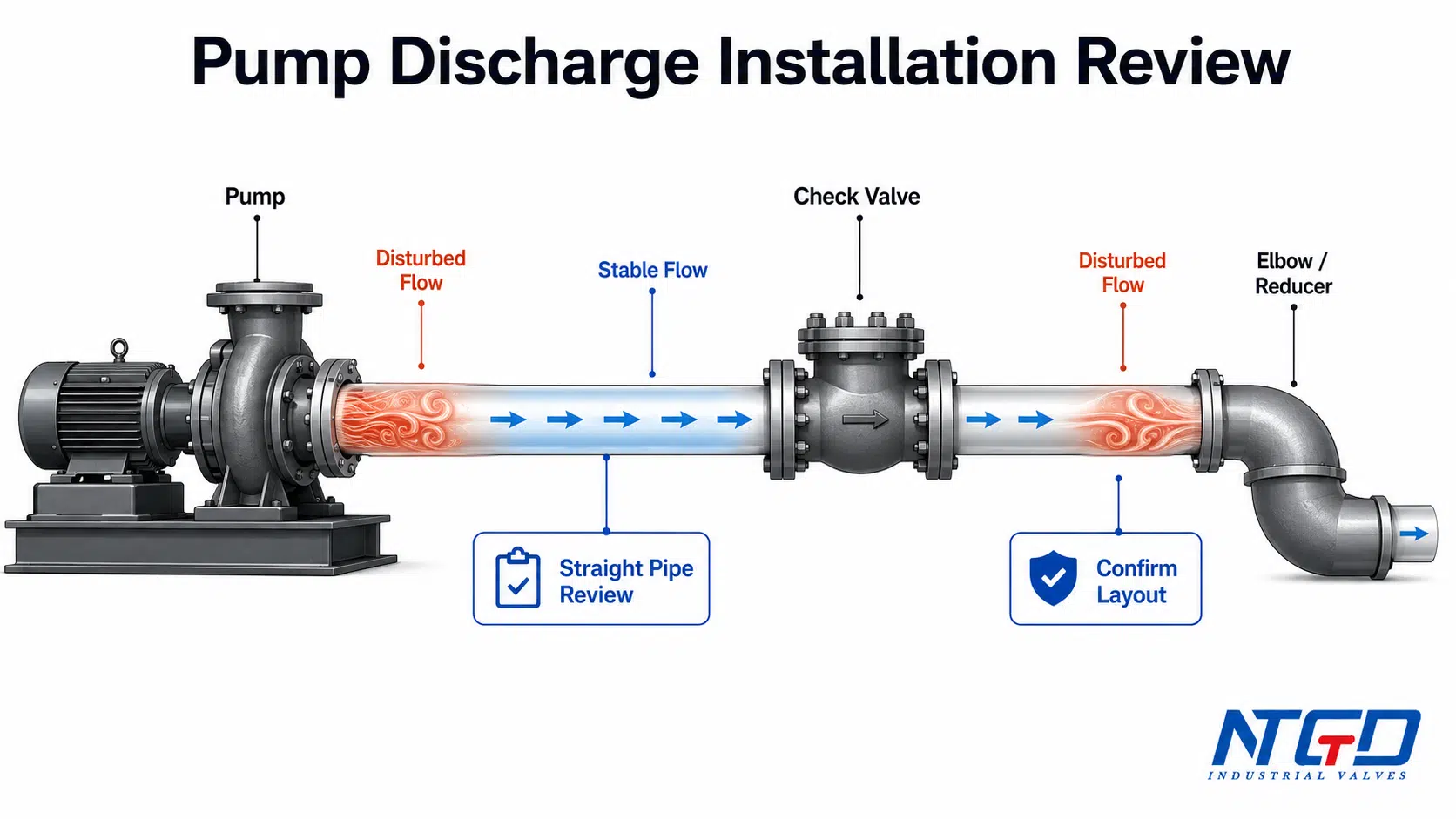

Revisión de la ubicación de la descarga de la bomba y del tramo de tubería recta
En muchos sistemas de bombas industriales, se instala una válvula de retención en la línea de descarga de la bomba para reducir el flujo inverso tras la parada de la bomba. La ubicación de la válvula debe permitir un flujo estable hacia ella y no debe situarla en una zona de fuertes turbulencias, siempre que el diseño del proyecto lo permita.
El instalador y el ingeniero deben revisar lo siguiente:
- ubicación de la boquilla de descarga de la bomba;
- codos, tes, reductores y juntas de expansión cercanos;
- requisitos de tramo recto en función del diámetro de la tubería, según lo establecido por el proyecto o el manual de operación y mantenimiento (IOM) de la válvula;
- si se puede acceder a la válvula para realizar el mantenimiento;
- si el peso de la válvula está apoyado;
- si las condiciones de encendido o apagado podrían provocar un golpe.
La pregunta “¿debería instalarse una válvula de retención antes o después de la bomba?” no puede responderse con una sola frase universal. Depende del funcionamiento del sistema. En la protección contra reflujo en la descarga de la bomba, la válvula de retención suele analizarse en el lado de descarga. Otros servicios, como la protección de succión, el servicio de válvula de pie o los diseños de procesos especiales, requieren un análisis de ingeniería por separado.
Si el tramo recto disponible es limitado, la solución no debe consistir en forzar la incorporación de la misma válvula al trazado sin antes analizarla. Es posible que sea necesario reevaluar la disposición de las tuberías, revisar el diseño de una válvula que admita mejor el flujo turbulento o solicitar la confirmación del fabricante respecto a la instalación propuesta.
Un artículo especializado publicado en Guía de instalación de válvulas de retención de Valve Magazine También explica que la selección de las válvulas, el dimensionamiento y la instalación de las tuberías deben analizarse en conjunto, ya que la proximidad entre la bomba y los accesorios puede generar turbulencias y un desgaste prematuro de las válvulas de retención.
Por qué la turbulencia puede provocar vibraciones, golpes o desgaste
Una válvula de retención debe abrirse y cerrarse en función de las condiciones del flujo. Si el flujo que entra a la válvula es inestable, es posible que el elemento de cierre no se mantenga en una posición estable. Puede oscilar, golpear el asiento, vibrar o cerrarse bruscamente.
Esto puede provocar:
- vibración de la válvula de retención;
- desgaste de los discos o placas;
- daños en el asiento;
- fatiga de las bisagras o de los resortes;
- ruido y vibración;
- riesgo de golpe de ariete o de picos de presión;
- mantenimiento prematuro.
La instalación no resuelve todos los problemas hidráulicos, pero una instalación deficiente puede hacer que una válvula en buen estado funcione mal. Por eso es necesario analizar en conjunto la disposición de la descarga de la bomba, el tramo de tubería recta, el tipo de válvula y las verificaciones de puesta en marcha.

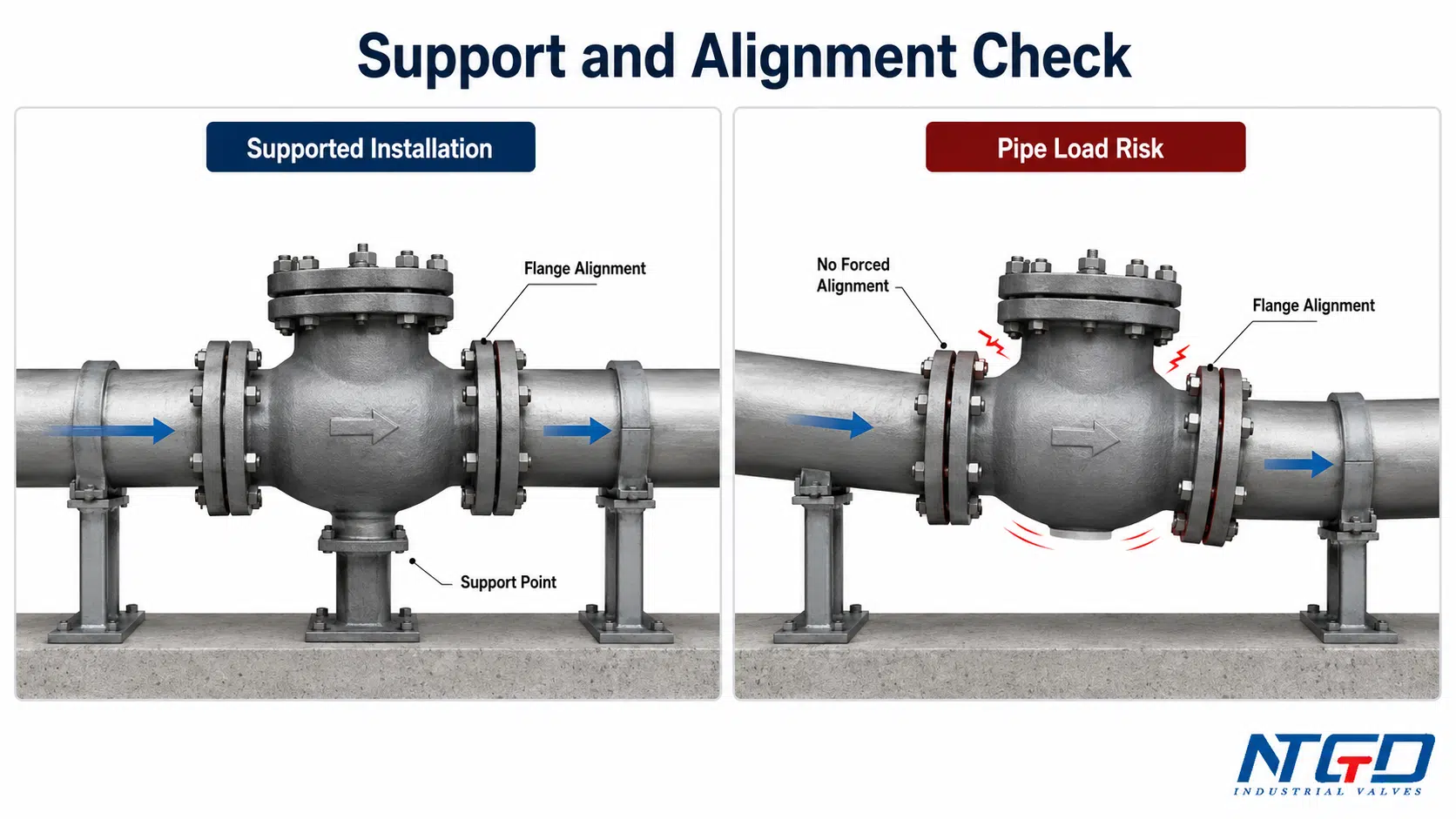

Alineación, soporte y control de tensiones de tuberías
No se debe utilizar una válvula de retención para corregir una mala alineación de las tuberías. No debe soportar el peso de las tuberías sin apoyo, ni debe colocarse a la fuerza entre bridas que no estén paralelas entre sí.
La desalineación y la tensión en las tuberías pueden deformar el cuerpo de la válvula, dañar el sellado de la brida, afectar el espacio libre interno y aumentar el riesgo de fugas. Las válvulas de retención pesadas, las válvulas de gran diámetro y las válvulas en sistemas de bombas que vibran requieren una atención especial.
| Soporte / Revisión de alineación | Qué hay que verificar | Riesgo de fracaso |
|---|---|---|
| Soporte de tubería cerca de la válvula | La tubería adyacente cuenta con un soporte independiente | El cuerpo de la válvula soporta la carga de la tubería. |
| Soporte de válvula | La válvula pesada se levanta y se sostiene correctamente | Tensión en la brida, deformación del cuerpo, manejo inseguro. |
| Alineación de bridas | Las bridas están paralelas y centradas | Daños en las juntas, fugas, apriete desigual de los pernos. |
| Apretado de pernos | Los pernos se apretaron de manera gradual y uniforme | Riesgo de deformación de la brida o de que la junta se rompa. |
| Sin ajuste forzado | El tubo no se coloca en su lugar mediante los pernos de la válvula | Tensión en las conexiones del cuerpo y de los extremos. |
| Control de vibraciones | Se revisaron las vibraciones de la bomba y el movimiento de las tuberías | Fatiga, aflojamiento, ruido, desgaste prematuro. |
Soporte para válvulas pesadas y tuberías adyacentes
Las válvulas de retención grandes deben manipularse con equipo de elevación adecuado e instalarse de manera que las tuberías cercanas cuenten con soporte. El cuerpo de la válvula no debe ser el único punto de apoyo para un tramo largo de tubería.
Las instalaciones verticales de gran tamaño, las válvulas de retención de descarga de bombas y las válvulas de retención con bridas pesadas suelen requerir un soporte independiente para que el cuerpo de la válvula no actúe como elemento portante. Una regla práctica de seguridad en el campo es sencilla: si al aflojar una brida cercana la tubería o la válvula se comba, se debe revisar el sistema de soporte antes de la puesta en marcha.
Si la válvula es pesada, está instalada en una línea vertical o se encuentra cerca de la descarga de una bomba, verifique si se necesitan soportes, guías o soportes de suspensión adicionales. El diseño de los soportes debe cumplir con las especificaciones de tuberías del proyecto y los requisitos de ingeniería de la obra.
Evita la alineación forzada y la tensión en las bridas
No utilice pernos de brida para juntar extremos de tubería desalineados. Esto puede deformar el cuerpo de la válvula y generar tensión a largo plazo en la conexión. Antes de apretar, asegúrese de que los extremos de la tubería estén centrados, que las caras de las bridas estén paralelas y que la válvula se asiente de manera natural en la línea.
En el caso de las válvulas de retención de disco y de doble placa, la alineación es especialmente importante porque el cuerpo queda sujeto entre bridas y el disco o las placas deben tener suficiente espacio libre para moverse sin obstáculos.
Procedimiento de instalación de válvulas de retención industriales
El procedimiento exacto de instalación depende del tipo de válvula, el tipo de conexión, las normas del proyecto y las reglas de seguridad del sitio. La siguiente secuencia constituye un marco general para la instalación industrial.
| Paso | Acción | Revisión técnica | Evita |
|---|---|---|---|
| 1 | Aislar y despresurizar la línea | Verifica que no haya presión y que las condiciones de trabajo sean seguras | Abrir una línea en servicio o presurizada |
| 2 | Revisa la válvula | Revisa la flecha del cuerpo, el asiento, el disco, el resorte, la bisagra y las tapas de los extremos para ver si presentan daños | Instalación de una válvula dañada o contaminada |
| 3 | Confirmar los planos | Coincidir la etiqueta de la válvula, el número de línea, la dirección del flujo y la orientación | Instalar la válvula correcta en la dirección incorrecta |
| 4 | Prepara la tubería | Limpia los extremos de las tuberías, retira los residuos y revisa las caras de las bridas | Dejar escoria de soldadura o suciedad dentro de la tubería |
| 5 | Coloca la válvula | Alinea la flecha del cuerpo con el flujo deseado | Inversión de la entrada y la salida |
| 6 | Confirmar la orientación | Verifica la posición horizontal, vertical e inclinada según las especificaciones de IOM | Suponiendo que todas las válvulas de retención funcionen en cualquier orientación |
| 7 | Instalar por tipo de conexión | Siga el procedimiento correspondiente para bridas, piezas tipo wafer, piezas soldadas, roscadas o ranuradas | Aplicar calor, torque o sellador contra el IOM |
| 8 | Apretar y sujetar | Apriete de manera uniforme; sostenga la válvula pesada y la tubería | Alineación forzada o peso de la válvula sin soporte |
| 9 | Vuelve a verificar el movimiento, si corresponde | Verifica el espacio libre entre el disco y la placa siempre que sea posible | Restricción de la circulación interna |
| 10 | Observación inicial al inicio de la operación | Observa el flujo, las fugas, el ruido y el comportamiento de cierre | Aceptación de la instalación sin verificación del funcionamiento |
Aislar, despresurizar y verificar la línea
Antes de instalar una válvula de retención, aísle la línea y confirme que esté despresurizada, drenada y sea segura para trabajar, de acuerdo con los procedimientos de la planta. Los requisitos de bloqueo, aislamiento y drenaje dependen del sistema de seguridad de la planta y del medio.
No comiences los trabajos de instalación basándote únicamente en la posición de la válvula. Verifica el estado real de la línea.
Coloca la válvula y verifica la dirección del flujo
Coloca la válvula de manera que la flecha del cuerpo indique la dirección de flujo prevista. Compara la flecha con el P&ID, el isométrico de tuberías, la etiqueta de la válvula y la dirección de flujo de la línea.
Si la flecha del cuerpo entra en conflicto con el plano, no des por sentado que el plano o la válvula estén correctos. Detente y verifica con el departamento de ingeniería o con el fabricante antes de continuar con la instalación.
Instálalo según el tipo de conexión sin sobrecargar la válvula
El tipo de conexión influye en el procedimiento de instalación. El objetivo no es solo asegurar que la unión quede hermética, sino también proteger el cuerpo de la válvula y el elemento de cierre interno del calor, la deformación, los residuos, el par excesivo o las interferencias mecánicas.
| Tipo de conexión | Comprobación clave de la instalación | Error común que hay que evitar |
|---|---|---|
| Válvula de retención con bridas | Verifica la junta, la alineación de la brida, la longitud de los pernos y el apriete gradual en patrón cruzado, de acuerdo con los requisitos del proyecto | Juntar bridas desalineadas con pernos o apretar demasiado un lado primero |
| Válvula de retención tipo wafer / con orejetas | Centra la válvula entre las bridas y verifica el espacio libre entre el disco y la placa | Permitir que el movimiento del disco interfiera con las caras de las bridas, los pernos o las juntas |
| Válvula de retención soldada | Siga el procedimiento de soldadura aprobado y proteja las piezas internas del calor y los residuos cuando sea necesario | Soldar sin proteger el asiento, el resorte, el disco o el recorrido interno del flujo |
| Válvula de retención roscada | Verifica que la rosca esté bien enroscada y utiliza un sellador compatible con el servicio y el IOM | Exceso de sellador en la zona del asiento o apriete excesivo del cuerpo |
| Válvula de retención ranurada | Verifique el acoplamiento, el ajuste de la junta, las dimensiones de la ranura y la alineación | Instalación del acoplamiento cuando la válvula o la tubería están desalineadas |
El método de conexión no debe sobrecargar el cuerpo de la válvula ni interferir con el elemento de cierre interno.
Aprieta, sujeta y vuelve a verificar la alineación
Una vez colocada la válvula en la línea, apriete las conexiones de manera gradual y uniforme. Vuelva a verificar la alineación de las bridas, el soporte de la válvula, la flecha del cuerpo y la orientación final antes de ponerla en servicio. En el caso de válvulas grandes, asegúrese de que el equipo de elevación se haya retirado solo después de que la válvula y la tubería adyacente estén completamente apoyadas.
Revisiones de puesta en marcha y puesta en servicio tras la instalación
La instalación de la válvula de retención no se considera completa hasta que se aprieten los pernos. Se debe observar la válvula durante la puesta en marcha y las primeras etapas de funcionamiento. Las verificaciones durante la puesta en marcha ayudan a confirmar que la válvula se abre cuando hay flujo hacia adelante y se cierra cuando se produce un flujo inverso.
| Verificación de inicio | Observación aceptable | Señal de advertencia | Acción |
|---|---|---|---|
| Fugas externas | No haya fugas en las bridas, las uniones del cuerpo, las uniones roscadas ni las soldaduras | Goteos, filtraciones, rotura de juntas | Detente y revisa la conexión, la junta, los pernos, la alineación o la zona de soldadura. |
| Canal de flujo | El sistema alcanza el flujo de avance previsto | Caudal bajo, gran pérdida de presión, ausencia de caudal | Verifica la dirección, si hay obstrucciones, la apertura de la válvula y si el diseño seleccionado se ajusta al servicio. |
| Cierre | La válvula se cierra cuando comienza el flujo inverso | El reflujo continúa | Revisa la orientación, el asiento, el resorte, el disco, el pistón, la placa o si la dirección de instalación es incorrecta. |
| Charla | El elemento de cierre se mantiene estable | Golpes o vibraciones repetidos | Primero, confirma la dirección y la orientación del flujo; luego, revisa el tramo recto, las fuentes de turbulencia, el dimensionamiento de las válvulas y el flujo real. |
| Slam | Cierre sin problemas durante el apagado | Impacto fuerte o pico de presión | Revisa el comportamiento de la bomba al detenerse, las condiciones de flujo inverso, la respuesta de las válvulas y si se requiere un diseño diferente. |
| Vibración | No se observan vibraciones anormales en las tuberías ni en las válvulas | Oscilación cerca de la bomba o del codo | Revisa el soporte, la alineación, las condiciones del flujo aguas arriba y el movimiento de la tubería. |
| Ruido | Ruido normal de funcionamiento | Ruidos de martilleo, traqueteo o inestables | Compara el síntoma con la dirección del flujo, la orientación, el espaciado y la estabilidad del cierre. |
| Rendimiento de los asientos | No hay fugas inversas que superen los límites aceptables del proyecto | Fuga inversa o falta de sellado | Revisa si hay residuos, daños, una orientación inadecuada o una incompatibilidad en el tipo de válvula. |
Revisión de fugas, reflujo y válvulas de cierre
Durante la puesta en marcha, revisa la válvula y las conexiones cercanas para detectar fugas externas. Luego, verifica si la válvula permite un flujo normal en sentido directo y se cierra cuando comienza el flujo inverso. Para el servicio de descarga de la bomba, observa el comportamiento durante la puesta en marcha y la parada, ya que algunos problemas solo se manifiestan durante la transición del flujo.
Si la válvula no se cierra, las causas probables pueden ser una dirección de instalación incorrecta, una orientación inadecuada, residuos en el asiento, piezas internas dañadas, un caudal insuficiente o un tipo de válvula incorrecto.
Análisis de las sacudidas, los golpes, las vibraciones y el ruido
No se deben ignorar los ruidos o golpes que se produzcan después de la instalación. Pueden indicar un flujo inestable, una válvula sobredimensionada, una mala disposición de la descarga de la bomba, una orientación incorrecta, un soporte insuficiente o un diseño de la válvula que no se adapta al servicio.
Si se observa vibración o golpes durante el arranque, la primera evaluación no debe centrarse inmediatamente en un daño interno. Comienza por revisar las condiciones de instalación: dirección del flujo, orientación, tramo recto, fuentes de turbulencia, soporte de la tubería y si el tipo de válvula se ajusta al rango de flujo real.
La revisión de la instalación puede reducir los riesgos evidentes, pero no puede eliminar todas las condiciones transitorias en un sistema complejo. Si el sistema presenta apagones repentinos de las bombas, líneas de descarga largas, picos de presión severos o golpes de ariete repetidos, es posible que aún se requiera un análisis de ingeniería más detallado.
En el caso de los sistemas de bombeo con apagado rápido, altura estática elevada o golpes de ariete repetidos, el Preguntas frecuentes sobre bombas del Instituto Hidráulico señala que el cierre de la válvula de retención puede provocar un choque hidráulico, por lo que se deben revisar las condiciones transitorias complejas más allá de la lista básica de verificación de instalación.

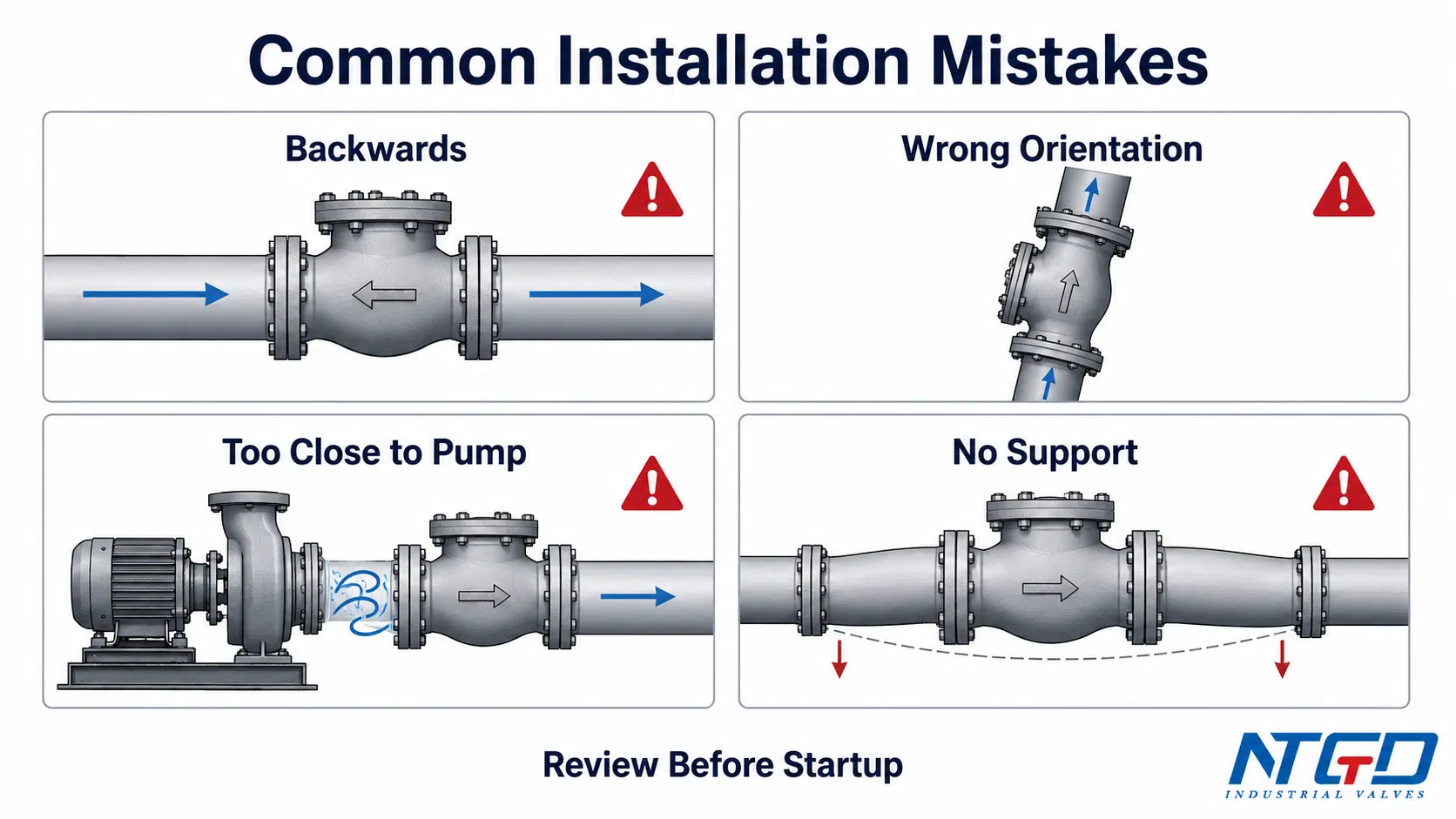

Errores comunes en la instalación de válvulas de retención
Muchas fallas en las válvulas de retención no se deben únicamente al cuerpo de la válvula. Comienzan con errores de instalación que afectan la dirección del flujo, el movimiento interno, la estabilidad del cierre o la tensión mecánica.
| Error | Posible consecuencia | Prevención |
|---|---|---|
| Instalación de la válvula al revés | No hay flujo hacia adelante, falla en la protección contra reflujo, falla en el arranque | Verifica la flecha de la carrocería, el dibujo, el trazado de la línea y el IOM antes de apretar. |
| Suponiendo que cualquier válvula pueda estar en posición vertical | Es posible que el disco, el pistón o la placa no se cierren correctamente | Verifica el diseño de la válvula y la orientación permitida. |
| Ignorar el riesgo de flujo descendente vertical | Falla en el cierre o funcionamiento inestable | Úselo únicamente cuando el fabricante confirme que es adecuado. |
| Instalación demasiado cerca de la turbulencia de la bomba | Ruido, golpes, vibración, desgaste | Revisa el trazado de la descarga de la bomba y los requisitos relativos a los tramos rectos de tubería. |
| Instalación cerca de codos o reductores sin revisión previa | Flujo irregular y cierre inestable | Revisa el trazado de la línea antes de colocar la válvula. |
| Sin soporte para tuberías | Tensión en el cuerpo, fugas en la brida, vibración | Sostenga las tuberías adyacentes y las válvulas pesadas. |
| Alineación forzada de bridas | Daños en las juntas, fugas, deformación de la carrocería | Alinee las tuberías antes de la instalación. |
| Dejar residuos en la línea | Daños en el asiento o falla en el cierre | Limpia la tubería e inspecciona la válvula antes de ponerla en funcionamiento. |
| Tipo de válvula incorrecto para el servicio | Ruido frecuente, fugas, vida útil corta | Revisa las condiciones del servicio antes de la instalación. |
| Aceptar la instalación sin comprobaciones de arranque | Problemas ocultos con el cierre o con las vibraciones | Observe si hay fugas, si los cierres funcionan correctamente, si hay reflujo, si hay ruido y si hay vibraciones durante el arranque. |
Si se identifica alguno de estos errores, no procedas directamente a la aprobación de la puesta en marcha. Corrige primero el error de instalación. Varios errores pueden agravar el riesgo: una válvula invertida, un tramo recto insuficiente y tuberías sin soporte pueden combinarse para provocar obstrucciones en el flujo, vibraciones, riesgo de golpes de ariete, fugas en las bridas y desgaste interno prematuro. Cuando no esté claro si la válvula es adecuada o si la disposición es correcta, utilice la lista de verificación de la solicitud de cotización (RFQ) y el manual de operación e instalación (IOM) que se presenta a continuación para solicitar una revisión técnica antes de la aceptación final.
Errores que afectan la dirección y la orientación del flujo
El error más grave en la instalación es colocar la válvula al revés. Una válvula de retención invertida puede bloquear el flujo hacia adelante previsto o no lograr detener el flujo inverso. Otro error común es utilizar la dirección de flujo correcta, pero con una orientación incorrecta del cuerpo de la válvula. Esto es especialmente riesgoso en diseños que dependen de la gravedad.
Cuando no se tenga clara la dirección u orientación, se debe verificar la instalación comparando la etiqueta de la válvula, el diagrama P&ID, el dibujo isométrico, la flecha del cuerpo y el manual de operación del fabricante.
Errores que afectan la estabilidad y la vida útil
Una válvula de retención instalada en un flujo inestable puede vibrar incluso cuando la dirección y la orientación son correctas. El movimiento repetido puede dañar el asiento, el disco, la bisagra, el pasador, el resorte o las superficies de contacto del cuerpo. Un soporte deficiente y una alineación forzada pueden generar tensión mecánica que acorta la vida útil.
Una instalación estable debe combinar la selección correcta de las válvulas, la dirección correcta, la orientación adecuada, el espaciado adecuado, el soporte adecuado y la verificación durante la puesta en marcha.
Preguntas frecuentes sobre la instalación de válvulas de retención
¿Se puede instalar una válvula de retención en posición vertical?
Sí, algunas válvulas de retención pueden instalarse verticalmente, pero la respuesta depende de tres factores: el diseño de la válvula, la dirección del flujo y el manual de operación del fabricante. El flujo vertical ascendente suele ser más fácil de evaluar que el flujo vertical descendente, ya que el flujo hacia adelante puede ayudar a levantar el elemento de cierre y el flujo inverso puede ayudar a cerrarlo. La decisión final debe confirmarse para el tipo específico de válvula y las condiciones de servicio.
¿Se puede instalar una válvula de retención en posición horizontal?
Muchas válvulas de retención industriales pueden instalarse en posición horizontal, pero la instalación debe someterse a una revisión de diseño. Antes de ponerla en funcionamiento, confirme la dirección de la flecha del cuerpo, la posición de la tapa o la bisagra, el movimiento de cierre, el soporte de la tubería y las instrucciones del fabricante.
¿Se debe instalar una válvula de retención en posición vertical u horizontal?
La elección depende del diseño de la válvula, la dirección del flujo, el medio, el caudal, la presión de apertura, la disposición de la bomba y los requisitos de la IOM. No elijas una instalación vertical u horizontal únicamente porque la disposición de las tuberías sea conveniente.
¿En qué sentido se debe instalar una válvula de retención?
Se debe instalar una válvula de retención de manera que la flecha del cuerpo apunte en la dirección del flujo normal hacia adelante. La flecha debe verificarse comparándola con el diagrama P&ID, el isométrico de la tubería, el flujo de la línea, la etiqueta de la válvula y el manual de operación del fabricante. Para obtener información detallada sobre la dirección del flujo de la válvula de retención, la identificación de la entrada y la salida, y los síntomas de una instalación invertida, consulte la guía específica sobre la dirección del flujo.
¿Dónde se debe instalar una válvula de retención?
En las tuberías industriales, la posición de instalación de la válvula de retención depende de la función del sistema. Para proteger contra el reflujo en la descarga de una bomba, la válvula suele colocarse en el lado de descarga de la bomba, pero la ubicación exacta depende de la disposición de la bomba, la longitud del tramo recto de tubería, la turbulencia, la accesibilidad y las especificaciones del proyecto.
¿Se debe instalar una válvula de retención antes o después de la bomba?
En muchas aplicaciones de descarga de bombas, la válvula de retención se instala aguas abajo de la bomba para ayudar a reducir el flujo inverso después de la parada. Sin embargo, no todos los sistemas utilizan la misma configuración. La posición correcta debe confirmarse según el diseño del sistema, las especificaciones del proyecto y las instrucciones del fabricante.
¿A qué distancia de una bomba se debe instalar una válvula de retención?
No existe una distancia única que se aplique a todas las válvulas de retención y a todas las bombas. En muchos proyectos industriales, la longitud recta de descarga de la bomba se calcula como un espacio libre basado en el diámetro de la tubería alrededor de las bombas, los codos, los reductores y otras fuentes de turbulencia. La distancia correcta debe determinarse según el tipo de válvula, el modelo de la bomba, el caudal esperado, el trazado de la tubería, las especificaciones del proyecto y las instrucciones de instalación del fabricante.
Si el trazado propuesto no cuenta con un tramo recto suficiente, envíe el trazado al fabricante para que lo revise. La solución podría ser un diseño diferente de la válvula, una disposición revisada de las tuberías o una revisión técnica adicional, en lugar de aceptar una regla de distancia fija sin tener en cuenta el contexto.
¿Qué pasa si se instala una válvula de retención al revés?
Si una válvula de retención se instala al revés, puede bloquear el flujo hacia adelante, no impedir el reflujo, provocar una pérdida de presión anormal o causar problemas de arranque. En casos graves, el elemento de cierre interno o el asiento pueden resultar dañados.
¿Todas las válvulas de retención permiten el flujo vertical hacia abajo?
No. El flujo vertical descendente depende del diseño y no debe darse por sentado que sea aceptable. Es posible que algunos diseños de válvulas de retención no cierren de manera confiable en aplicaciones de flujo descendente, a menos que estén específicamente diseñados y aprobados para esa orientación.
¿Se puede instalar una válvula de retención de aleta en posición vertical?
Es posible que algunas válvulas de retención de aleta se puedan utilizar en aplicaciones de flujo ascendente vertical, pero se deben verificar la posición de la bisagra, el movimiento del disco, la dirección del flujo y el IOM. Al solicitar al fabricante que confirme la idoneidad, se debe proporcionar el tamaño de la válvula, la orientación de la línea, la dirección del flujo y las condiciones de servicio. Los requisitos detallados de instalación de las válvulas de retención de aleta deben consultarse en la documentación técnica específica de cada modelo.
¿Se puede instalar una válvula de retención de pistón en posición vertical?
Una válvula de retención de pistón puede requerir una orientación específica, ya que el movimiento del pistón debe regresar correctamente al asiento. Algunos diseños asistidos por resorte pueden permitir opciones de orientación adicionales, pero esto debe verificarse en el manual de operación e instrucciones (IOM). Para la instalación vertical, la revisión debe incluir el movimiento del pistón, el retorno por resorte, la presión de apertura, el caudal real y las condiciones del fluido.
¿Se pueden instalar las válvulas de retención de disco en posición vertical?
Algunas válvulas de retención tipo wafer o de doble placa pueden utilizarse en servicio vertical, especialmente cuando el diseño incluye un sistema de asistencia por resorte adecuado. Sin embargo, antes de la instalación se deben verificar el movimiento de la placa, el estado del resorte, la dirección del flujo, el espacio libre entre bridas y la disposición de la bomba. La respuesta definitiva debe basarse en el diseño específico de la válvula tipo wafer o de doble placa y en las instrucciones del fabricante.
Revisión de RFQ e IOM: qué hay que confirmar antes de realizar un pedido o instalar
En el caso de proyectos industriales, la revisión de la instalación debe comenzar antes de que la válvula se envíe a la obra. Si la válvula se instalará cerca de una bomba, en una línea vertical, en un trazado compacto de tuberías o en un servicio con ciclos frecuentes, vibraciones, presencia de sólidos, paradas rápidas o riesgo de flujo inverso, las condiciones de instalación deben incluirse en la solicitud de cotización y en la revisión técnica.
Presentar estas condiciones con anticipación ayuda al proveedor a evaluar la idoneidad de la válvula antes de que esta llegue al sitio. Esto es especialmente importante cuando el proyecto presenta una instalación vertical, espacio limitado para la descarga de la bomba, fluidos especiales, sólidos, desconexión rápida de la bomba, riesgo de vibración o un tramo recto corto de tubería.
| Datos de instalación | Por qué es importante |
|---|---|
| Tipo de válvula | La orientación y el comportamiento de cierre dependen del diseño. |
| Tamaño y clase de presión | Confirma el ajuste mecánico y el límite de presión. |
| Conexión final | La instalación con brida, tipo wafer, con orejetas, soldada, roscada o ranurada afecta el manejo. |
| Material de la carrocería y los embellecedores | Confirma la compatibilidad de los medios y la temperatura. |
| Medios y temperatura | Influye en el material del asiento, el resorte, la corrosión y el comportamiento de sellado. |
| Caudal normal y mínimo | Un flujo bajo puede aumentar el riesgo de vibraciones. |
| Ubicación de la bomba | La disposición de la descarga de la bomba influye en la turbulencia y en la respuesta de la válvula. |
| Orientación horizontal / vertical | Confirma si el diseño es adecuado. |
| Codos, tes y reductores cercanos | Ayuda a evaluar el riesgo asociado a los tramos rectos de tubería y a la turbulencia. |
| Acceso a la instalación | Afecta a la inspección, el levantamiento y el mantenimiento. |
| OIM / especificaciones del proyecto | Define los límites finales de instalación. |
| Criterios de aceptación de la puesta en marcha | Ayuda a confirmar las expectativas en cuanto a fugas, sellado, ruido y vibración. |
Datos de instalación que se deben proporcionar a NTGD
Al solicitar una válvula de retención para un proyecto industrial, indique el tipo de válvula, el tamaño, la clase de presión, el material, el tipo de conexión, el fluido, la temperatura, la dirección del flujo, la orientación de instalación, la ubicación de la bomba y el trazado de las tuberías cercanas. Si se requiere una instalación vertical o si el tramo recto de tubería es limitado, incluya esa información desde el principio.
Esto ayuda a NTGD a evaluar si el diseño de la válvula de retención seleccionado es adecuado para las condiciones reales de instalación, y no solo para el tamaño nominal de la tubería. Esta evaluación puede servir de apoyo para verificar la idoneidad de la instalación, confirmar el manual de operación e instrucciones (IOM), revisar la disposición de la descarga de la bomba e identificar de manera temprana los riesgos relacionados con la orientación o el espaciado.
Cuándo pedirle confirmación al fabricante
Solicite la confirmación del fabricante cuando:
- la válvula se instalará en posición vertical;
- la válvula está cerca de la descarga de una bomba;
- se requiere un flujo vertical descendente;
- la línea tiene un tramo corto de tubería recta;
- el servicio presenta un alto número de ciclos o un apagado rápido de la bomba;
- el medio contiene sólidos o residuos;
- la válvula es grande o pesada;
- la instalación cuenta con acceso limitado al soporte técnico o al mantenimiento;
- Las especificaciones del proyecto exigen documentación especial.
La confirmación del fabricante no sustituye la responsabilidad de los ingenieros, pero ayuda a evitar discrepancias entre el diseño de la válvula y la disposición de la instalación.
Conclusión
La instalación de una válvula de retención debe considerarse como una revisión de ingeniería, no solo como una tarea de montaje en el campo. Una instalación confiable garantiza la dirección del flujo, la orientación, el diseño de la válvula, la posición de descarga de la bomba, el espaciado de las tuberías, el soporte, la alineación y el comportamiento durante la puesta en marcha.
Lo más seguro es verificar la orientación de la flecha del cuerpo en relación con el sentido del flujo, confirmar si la instalación es horizontal o vertical según el diseño de la válvula, evitar condiciones de flujo inestables siempre que sea posible, apuntalar la válvula y la tubería adyacente, y estar atento a fugas, reflujo, sacudidas, golpes, vibraciones y el cierre durante la puesta en marcha.
La instalación correcta de una válvula de retención es el resultado de un análisis técnico minucioso, no de un montaje fortuito en el campo. Antes de dar el visto bueno, verifica que la instalación cumpla con las especificaciones, el paquete de planos aprobados, el manual de operación del fabricante y el comportamiento real durante la puesta en marcha.
Soporte técnico para aplicaciones y especificaciones
NTGD puede brindar apoyo en la selección de válvulas de retención industriales y en la revisión de su instalación cuando el proyecto requiera la confirmación del tipo de válvula, el tamaño, la clase de presión, el material, la dirección del flujo, la orientación vertical u horizontal, la disposición de la descarga de la bomba, las condiciones de la tubería recta y los requisitos del manual de operación e instrucciones (IOM).
Si la revisión de la instalación indica que se requiere un estilo de carrocería o un diseño de cierre diferente, utilice el válvula antirretorno categoría de producto como siguiente paso de selección antes de confirmar la solicitud de cotización.
Para la revisión de la solicitud de cotización, indique el medio, la temperatura, la clase de presión, el tipo de conexión, la orientación de instalación, la ubicación de la bomba, los codos o reductores cercanos, así como cualquier requisito específico del proyecto en cuanto a espacios libres o puesta en marcha.
