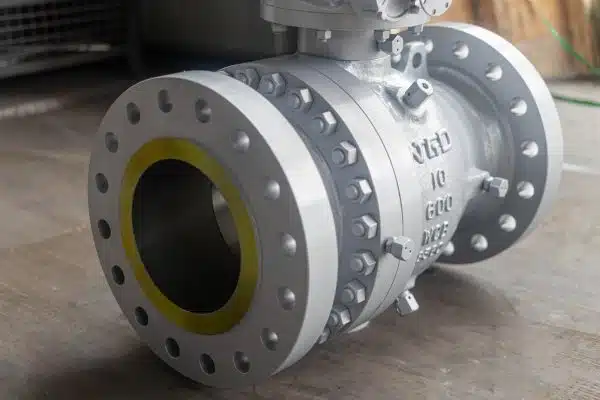

Válvula de bola de paso total

Una guía completa sobre válvulas de bola de paso total le permite controlar fácilmente el flujo. No reduce el diámetro interior de la tubería. Una válvula de bola normal es diferente. El tipo de paso total mantiene el orificio tan grande como la tubería. Esto significa que hay muy poca caída de presión. El flujo es casi como el de una tubería recta. Este diseño ayuda a que los sistemas funcionen bien y sin problemas. Las válvulas de bola de paso total son ideales para una alta eficiencia. Algunas personas piensan que todas las válvulas de bola son iguales, pero solo las válvulas de bola de paso total ofrecen los mejores resultados para trabajos difíciles. Esta guía completa muestra por qué es importante elegir la válvula adecuada.

Principales conclusiones

• Las válvulas de bola de paso total tienen el mismo ancho que la tubería. Esto permite que pase una gran cantidad de líquido. La pérdida de presión es mínima.
• Estas válvulas funcionan bien con fluidos espesos o pegajosos. Ayudan a evitar atascos y mantienen el buen funcionamiento del sistema.
• Elegir el material adecuado para su válvula de bola de paso total es muy importante. Contribuye a que la válvula dure más tiempo y funcione bien en diferentes trabajos.
• Es necesario revisar y limpiar con frecuencia las válvulas de bola de paso total. Esto garantiza su buen funcionamiento y evita reparaciones costosas.
• Las válvulas de bola de paso total se pueden utilizar en muchos lugares. Se utilizan en trabajos relacionados con el petróleo y el gas, la purificación del agua y los productos químicos.

Descripción general de la guía completa

¿Qué es una válvula de bola de paso total?

Quizás se pregunte qué diferencia a una válvula de bola de paso total. Esta válvula tiene un ancho interior que coincide con el de la tubería. El flujo se mantiene amplio y recto, por lo que no se pierde mucho caudal ni presión. Las válvulas de bola de paso reducido tienen una abertura interior más pequeña. Una válvula de bola de paso total mantiene el canal del mismo tamaño que la tubería. Esto significa que casi no hay límite para el flujo. Se puede mover mucho fluido de forma rápida y sencilla.

Una válvula de bola de paso total es adecuada para sistemas que requieren un caudal elevado y una baja caída de presión. Estas válvulas se utilizan en plantas petroleras y gasísticas, de tratamiento de aguas y químicas. Esta guía explica todo lo que debe saber sobre estas válvulas.

Consejo: Si su sistema transporta fluidos espesos o pegajosos, una válvula de bola de paso total ayuda a evitar atascos y mantiene el buen funcionamiento del sistema.

Temas principales tratados en Válvulas de bola de paso total	Descripción
Tipos de válvulas de bola	Muestra diferentes tipos, incluyendo los de paso total, y lo que los hace especiales.
Principios de funcionamiento	Explica cómo funcionan las válvulas de bola de paso total.
Aplicaciones	Explica dónde y cómo se utilizan las válvulas de bola de paso total.
Características y ventajas	Proporciona detalles sobre las ventajas que ofrecen las válvulas de bola de paso total.

Características principales

Una válvula de bola de paso total tiene muchas características que la convierten en la mejor opción para trabajos de alto caudal. Estas son las principales características que debe conocer:

• Alta capacidad de flujo: El diseño ancho y recto permite que se mueva mucho líquido con poco esfuerzo.
• Menor obstrucción: El camino suave y abierto ayuda a evitar obstrucciones. Esto es útil si utiliza lodos o fluidos con partículas.
• Mayor durabilidad: Muchas válvulas de bola de paso total están fabricadas con materiales resistentes que no se desgastan ni se oxidan rápidamente. Esto significa que no es necesario repararlas ni sustituirlas con frecuencia.
• Versatilidad: Estas válvulas se pueden utilizar en muchos lugares. Funcionan con muchas temperaturas y presiones.

Si quieres una válvula que mantenga tu sistema funcionando bien y dure mucho tiempo, una válvula de bola de paso total es una buena opción. Obtienes resultados sólidos, un uso prolongado y una fácil utilización.

Cómo funciona una válvula de bola de paso total

Comprender cómo funciona una válvula de bola de paso total le ayuda a tomar la mejor decisión para su sistema. En esta sección de la guía completa se explican las piezas principales y cómo funcionan conjuntamente para proporcionarle un control de flujo fiable.

Componentes principales

Una válvula de bola de paso total utiliza varias piezas clave para garantizar un funcionamiento fluido y eficiente. Cada pieza desempeña una función especial para mantener la válvula resistente y fácil de usar.

• Cuerpo: Esta es la carcasa principal que mantiene todas las piezas unidas. El cuerpo protege el interior contra daños y mantiene la válvula a salvo de fugas.
• Bola: La bola se encuentra dentro del cuerpo de la válvula. Tiene un orificio en el centro que coincide con el tamaño de la tubería. Al girar la manija, la bola gira para abrir o cerrar el flujo.
• Asientos: Estos anillos mantienen la bola en su sitio y garantizan un cierre hermético. Evitan las fugas y prolongan la vida útil de la válvula.
• Vástago: El vástago conecta la manija con la bola. Cuando giras la manija, el vástago hace girar la bola.
• Manija o actuador: Se utiliza la manija para abrir o cerrar la válvula. Algunos sistemas utilizan un actuador para el control automático.
• Sellos y empaques: Estas piezas evitan que el fluido se escape alrededor del vástago y otras juntas.

Puede encontrar válvulas de bola de paso total fabricadas con diferentes materiales. Cada material ofrece ventajas especiales para determinados trabajos. A continuación, le ofrecemos una tabla que le ayudará a elegir la más adecuada:

Material	Ventajas
Latón	Resistencia, durabilidad, propiedades antimicrobianas, buena resistencia a los productos químicos y a la corrosión.
Acero inoxidable	Excelente resistencia a la corrosión, mantiene su resistencia a altas temperaturas y presiones.
PVC	Duradero, asequible, resistente a la corrosión y a la mayoría de los ácidos, adecuado para fontanería y riego.
CPVC	Mayor resistencia a la temperatura, apto para aplicaciones a temperaturas más altas que el PVC estándar.

Nota: Elegir el material adecuado ayuda a que su válvula de bola dure más tiempo y funcione mejor en su sistema.

Operación

Una válvula de bola de paso total funciona de una manera sencilla pero eficaz. Al girar la manija, la bola que hay en su interior gira. Si el orificio de la bola se alinea con la tubería, el fluido pasa directamente. Si gira la manija un cuarto de vuelta, la bola bloquea el flujo. Esta rápida acción le permite iniciar o detener el flujo rápidamente.

El diseño de una válvula de bola de paso total le ofrece varias ventajas importantes:

• El orificio de la bola coincide con el tamaño del tubo. Esto significa que no hay restricción adicional del flujo.
• El paso a través de la válvula se mantiene fluido y abierto. Se mantiene la misma velocidad y presión que en el resto de la tubería.
• Se observa una menor caída de presión. Las bombas no tienen que trabajar tanto, por lo que se ahorra energía.
• La válvula no tiene espacios muertos. Esto ayuda a prevenir la contaminación y mantiene limpio su producto.

A continuación se muestra una tabla que ilustra cómo estas características ayudan a su sistema:

Característica	Beneficio
Diámetro interior adaptado	Elimina las restricciones de flujo y minimiza las turbulencias.
Trayectoria de flujo sin obstrucciones	Mantiene las características de velocidad y presión de los medios.
Reducción de las caídas de presión	Garantiza un control eficiente del flujo y reduce los requisitos energéticos para el bombeo.
Prevención de espacios muertos	Reduce el riesgo de contaminación y garantiza la calidad del producto.

💡 Consejo: Puede utilizar una válvula de bola de paso total en sistemas que requieran un flujo rápido y completo con poco riesgo de obstrucción o pérdida de presión.

Una válvula de bola de paso total le ofrece un control sólido y confiable. Obtendrá los mejores resultados cuando necesite un caudal alto y una caída de presión baja. Esto la convierte en la mejor opción para muchas industrias y en una pieza clave de cualquier guía completa sobre control de caudal.

Válvula de bola de paso total frente a válvula de bola estándar

Flujo y caída de presión

Cuando se compara una válvula de bola de paso total con una válvula de bola estándar, se nota una gran diferencia en la forma en que el fluido se mueve a través del sistema. Una válvula de bola de paso total tiene una abertura que coincide con el tamaño de la tubería. Este diseño permite un flujo ininterrumpido, por lo que casi no hay resistencia. El caudal se mantiene alto y la caída de presión es muy baja. Por el contrario, una válvula de bola estándar, también llamada válvula de paso reducido, tiene una abertura más pequeña. Esto crea más resistencia y una mayor caída de presión.

Puede ver la diferencia en los caudales observando los valores del coeficiente de caudal (Cv). La siguiente tabla muestra cuánto más fluido puede pasar a través de una válvula de bola de paso total en comparación con una válvula de paso reducido del mismo tamaño:

Tipo de válvula	Tamaño de la válvula (pulgadas)	Coeficiente de caudal (Cv)
Paso total	4	2300
Taladro reducido	4	770
Paso total	6	5400
Taladro reducido	6	1800
Paso total	8	10000
Taladro reducido	8	2500

Una válvula de bola de paso total actúa casi como un tubo recto. Se obtiene una baja resistencia al flujo y una caída de presión mínima. Las válvulas de bola estándar restringen el flujo, lo que significa que las bombas deben trabajar más para mantener el ritmo.

Nota: Las válvulas de paso total tienen una menor pérdida de presión. Las válvulas de paso reducido pueden causar entre dos y cuatro veces más pérdida de presión, lo que conlleva un mayor consumo de energía y bombas más grandes.

Eficacia

Usted quiere que su sistema funcione de manera eficiente. Una válvula de bola de paso total le ayuda a conseguirlo. Una menor caída de presión significa que sus bombas consumen menos energía. Ahorra dinero en electricidad y su equipo dura más tiempo porque no tiene que trabajar tan duro.

Aquí tienes una comparación rápida:

Característica	Válvulas de bola de paso total	Válvulas de bola de diámetro estándar
Resistencia al flujo	Casi sin resistencia	Mayor resistencia
Tamaño de la trayectoria del flujo	Igual que las conexiones de tuberías.	Más pequeño que las conexiones de tuberías
Caída de presión	Reducido	Aumento
Turbulencia	Minimizado	Más alto

Con una válvula de bola de paso total, se obtiene un mejor flujo, menos turbulencias y menores costos de energía. Esta guía completa muestra que elegir la válvula de bola adecuada puede hacer que su sistema sea más confiable y rentable.

Aplicaciones de la válvula de bola de paso total

Las válvulas de bola de paso total se utilizan en muchas industrias. Funcionan mejor cuando se necesita un flujo constante y poco mantenimiento. Estas válvulas también proporcionan un cierre hermético cuando es necesario. A continuación se indican algunos usos comunes y las razones por las que esta válvula es especial.

Petróleo y gas

Las válvulas de bola de paso total son importantes en el sector del petróleo y el gas. Realizan trabajos difíciles y garantizan la seguridad. Se pueden utilizar para:

• Cierre de los pozos durante la perforación y la producción.
• Control del flujo en sistemas submarinos con alta presión.
• Seguimiento del petróleo y el gas a medida que se desplaza desde los pozos.
• Gestión del flujo y la presión en tuberías.
• Manipulación del gas natural durante la limpieza y el secado.
• Transporte de petróleo crudo y productos terminados en refinerías.
• Control de productos químicos en plantas petroquímicas.
• Regulación del flujo en los sistemas de almacenamiento y distribución.

La gente elige esta válvula porque mantiene un flujo constante y requiere poco mantenimiento, incluso en lugares difíciles.

Tratamiento del agua

Las plantas de tratamiento de agua necesitan válvulas que mantengan todo limpio y en buen funcionamiento. Las válvulas de bola de paso total tienen muchas ventajas:

Beneficio	Descripción
Flujo sin restricciones	El orificio es tan grande como la tubería, por lo que el flujo es fuerte y el consumo de energía es bajo.
Compatibilidad con el pigging de tuberías	Puedes enviar herramientas de limpieza sin atascarte.
Reducción de las turbulencias	Menos estrechez significa menos desgaste, lo cual es bueno para fluidos agresivos.

Estas válvulas son fáciles de limpiar y no requieren mucho mantenimiento, por lo que su sistema dura más tiempo.

Procesado químico

Las plantas químicas deben ser seguras y funcionar bien. Las válvulas de bola de paso total ayudan en ambos aspectos. Se utilizan para:

• Asegurarse de que no haya fugas.
• Mantener baja la caída de presión para trabajar mejor.
• Apagado rápido en situaciones de emergencia con materiales peligrosos.

Estas válvulas requieren poco cuidado y te ayudan a sentirte seguro cuando trabajas con productos químicos.

HVAC

Los sistemas de calefacción, ventilación y aire acondicionado necesitan un buen control del flujo. Las válvulas de bola de paso total le ayudan a:

• Controle bien el flujo para ahorrar energía.
• Mantenga bajas las caídas de presión para trabajar mejor.
• Cambie el flujo para adaptarlo a las necesidades de calefacción o refrigeración.
• Reduzca la tensión en las tuberías y evite los golpes de ariete.
• Reduzca el desgaste de las tuberías y las piezas para que los sistemas duren más tiempo.

Obtienes un mantenimiento sencillo y un funcionamiento estable, por lo que estas válvulas son una elección inteligente para sistemas de climatización.

Consejo: Esta guía muestra que elegir la válvula de bola adecuada ayuda a que su sistema funcione mejor y tenga menos problemas.

Selección de una válvula de bola de paso total

Es muy importante elegir la válvula de bola adecuada. Debe elegir una que se adapte a su sistema. Esto ayuda a mantener la seguridad y el buen funcionamiento durante mucho tiempo. Esta guía le muestra cuatro aspectos que debe tener en cuenta: material, tamaño, presión y temperatura, y tipos de conexión.

Material

Debes elegir un material que sea adecuado para tu trabajo. En la siguiente tabla se enumeran algunos materiales comunes y para qué sirven:

Material	Características principales
Acero inoxidable	No se oxida, dura mucho tiempo, funciona en muchos lugares.
Latón	No es caro, fácil de hacer, bueno para la mayoría de usos.
PVC	Ligero, no se oxida, se usa para agua y productos químicos.
Acero al carbono	Resistente, duradero, apto para altas temperaturas y presiones.

NTGD cuenta con válvulas de bola de paso total en todos estos materiales. Están bien fabricadas, sellan perfectamente y tienen una larga vida útil. Las válvulas NTGD se utilizan en plantas de petróleo y gas, de purificación de agua y químicas.

Consejo: Compruebe siempre qué fluirá a través de la válvula de bola. Algunos productos químicos requieren materiales especiales para que la válvula no se dañe.

Talla

El tamaño de la válvula cambia la cantidad que puede fluir. Lo ideal es una válvula de bola de paso total que sea del mismo tamaño que la tubería. Esto permite que pase la mayor cantidad de fluido y evita las ralentizaciones. Se obtiene un flujo constante y una menor caída de presión. Las válvulas de paso estándar pueden ralentizar el flujo y consumir más energía.

• Las válvulas de bola de paso total tienen el mismo tamaño que la tubería para garantizar un flujo óptimo.
• Apenas se producen ralentizaciones, lo que resulta ideal para sistemas que necesitan mucho flujo.
• Las válvulas de puerto estándar ofrecen más resistencia y una mayor pérdida de presión.

Presión y temperatura

Compruebe siempre la presión y la temperatura antes de comprar. Necesita una válvula de bola que se adapte a las necesidades de su sistema. Las siguientes tablas muestran las clasificaciones normales:

Especificación	Valor
Temperatura máxima	200 °C
Presión máxima	246 PSI

Clase de válvula	Presión máxima (psi)	Temperatura (°F)
Clase 150	285	100
Clase 600	1,480	N/A
PN 16	232	N/A

Asegúrate de que estos números coincidan con tu tubería. Las válvulas NTGD siguen reglas estrictas para trabajos difíciles.

Tipos de conexión

La forma en que se conecta la válvula es importante para la seguridad y la configuración. Para altas presiones, se necesitan cuerpos resistentes y buenos sellos. Las válvulas de bola montadas sobre muñones sujetan la bola por ambos extremos. Esto proporciona un sellado hermético y facilita su uso. NTGD ofrece opciones de conexión resistentes para tuberías de petróleo y gas y otras tareas difíciles.

Nota: Piensa siempre en cómo vas a utilizar la válvula de bola, cómo la vas a abrir y cómo cuidarla. Pregunta por los documentos de seguridad y cuántas veces al año se puede utilizar.

Obtendrá los mejores resultados cuando la válvula se adapte a su sistema. Las válvulas de bola de paso total NTGD son resistentes, seguras y funcionan en muchos lugares.

Instalación y mantenimiento

Preinstalación

Antes de instalar una válvula de bola de paso total, es necesario verificar algunos aspectos para asegurarse de que el sistema funcione correctamente.

• Asegúrese de que la válvula esté en posición abierta. Este paso ayuda a mantener la válvula libre de residuos durante la instalación.
• Verifique que la válvula sea compatible con el tamaño y el material de su tubería.
• Revise la válvula para detectar cualquier daño o suciedad.
• Confirme que cuenta con todas las herramientas y el equipo de seguridad adecuados.

Consejo: Las comprobaciones minuciosas previas a la instalación ayudan a evitar fugas y facilitan el trabajo.

Pasos de la instalación

Siga estos consejos de instalación para obtener una conexión sin fugas:

1. Revise las roscas tanto del tubo como de la válvula. Límpielas si observa suciedad o daños.
2. Aplique cinta de teflón o un sellador adecuado a las roscas macho de la tubería.
3. Comience a enroscar la válvula en el tubo con la mano. Esto le ayudará a alinearla correctamente.
4. Apriete la válvula con la mano o con una llave ajustable. No la apriete en exceso.
5. Para las uniones con manguitos encolados, utilice imprimación y cemento para PVC. Mantenga la unión unida y deje que se seque.
6. Si utiliza una válvula de bola con bridas, limpie las bridas, alinee la válvula, atorníllela en su lugar y apriete los tornillos en forma de cruz.
7. Conecte las líneas de salida y compruebe que la válvula no tenga fugas. Abra y cierre la válvula para comprobar su funcionamiento.

Consejos de mantenimiento

Un buen mantenimiento de la válvula de bola garantiza su funcionamiento durante años.

• Revise la válvula con frecuencia para detectar fugas, corrosión o daños.
• Accione la válvula abriéndola y cerrándola para evitar que se atasque.
• Limpie la válvula y las tuberías para eliminar la suciedad y los residuos acumulados.
• Lubrique las piezas móviles para reducir la fricción.
• Compruebe los sellos para asegurarse de que estén bien ajustados.
• Capacite a su equipo sobre el cuidado adecuado y el uso seguro.
• Reemplace rápidamente las piezas desgastadas para evitar problemas mayores.

El mantenimiento regular y la resolución de problemas le ayudan a evitar reparaciones costosas y tiempos de inactividad.

Solución de problemas

Si tiene problemas con su válvula de bola de paso total, utilice esta tabla para encontrar soluciones rápidas:

Descripción del problema	Descripción de la solución
No se puede cerrar la válvula de bola.	Limpiar el interior, revisar las juntas y reemplazar las piezas desgastadas.
Válvula de bola de cierre parcial	Limpie la válvula, revise la bola y el vástago, y reemplace las piezas dañadas.
Válvula de bola atascada	Limpie la bola y los asientos, lubríquelos y sustitúyalos si están muy dañados.
Fugas en válvulas de bola	Revise y reemplace los sellos, las juntas o los asientos de válvulas.
Acumulación de sedimentos y suciedad	Limpie la válvula y las tuberías con frecuencia para eliminar los residuos.
Junta tórica desgastada	Revise y reemplace las juntas tóricas con el tamaño y material adecuados.

Una guía completa de instalación y mantenimiento le ayudará a sacar el máximo partido a su válvula de bola de paso total. Siguiendo los pasos adecuados, mantendrá su sistema seguro, eficiente y duradero.

Cuándo utilizar una válvula de bola de paso total

Escenarios ideales

Elija una válvula de bola de paso total cuando necesite el mejor flujo. Muchas industrias utilizan esta válvula porque mantiene amplia la trayectoria del flujo. Este diseño permite que los fluidos se muevan rápidamente con poco empuje. A continuación se indican algunos casos en los que esta válvula es la mejor opción:

• Los gasoductos necesitan un flujo rápido y una baja pérdida de presión.
• Los sistemas de agua necesitan un flujo constante y potente.
• Las plantas de procesamiento quieren un camino claro para trabajar sin problemas.
• Los sistemas que utilizan herramientas de limpieza de tuberías, denominadas “pigs”, no necesitan estrecharse.
• Esta válvula es ideal para trabajos que requieren un flujo completo o un cierre hermético.

Esta válvula es ideal cuando no quieres que haya ralentizaciones. Ayuda a que tu sistema funcione sin problemas. La guía completa dice que esta válvula es clave cuando debes mantener el mismo tamaño de tubería en todo el recorrido.

Consejo: Si su proceso no puede correr el riesgo de obstrucciones o pérdidas de presión, esta válvula le ayuda a sentirse seguro.

Limitaciones

Una válvula de bola de paso total tiene muchas ventajas, pero también hay que conocer sus limitaciones. Es posible que algunos trabajos no sean adecuados para esta válvula debido a su tamaño, precio o diseño especial. La siguiente tabla muestra las principales limitaciones:

Limitación	Explicación
Aumento del tamaño y el peso	Esta válvula es más grande y pesada, por lo que puede resultar difícil colocarla en espacios reducidos.
Mayor coste	El diseño y los materiales son más caros, por lo que puede costar más dinero.
Potencial de retención de fluidos	El fluido puede quedarse atrapado dentro de la válvula, lo que puede causar problemas si se congela.

Piensa en estas cosas antes de elegir. La mayoría de las veces, las ventajas de una válvula de bola de paso total son más importantes que las desventajas, especialmente cuando se necesita un control de flujo fuerte y constante.

---

Al elegir una válvula de bola de paso total para su sistema, obtendrá numerosas ventajas. La siguiente tabla destaca las principales:

Ventaja	Por qué es importante
Pérdida de presión mínima	Mantiene un flujo constante y potente.
Mayor caudal	Se mueve con mayor fluidez y menos esfuerzo.
Ahorro de costos a largo plazo	Reduce las reparaciones y el tiempo de inactividad.

Siempre debe seleccionar, instalar y mantener su válvula de bola con cuidado. Las revisiones periódicas y una configuración adecuada ayudan a prevenir fugas y a mantener la seguridad de su sistema. Para necesidades especiales, consulte a expertos que puedan orientarle. Esta guía completa le ayudará a tomar la mejor decisión para su proyecto.
