Las válvulas de compuerta son importantes para controlar el flujo de fluidos en las industrias. Su diseño especial permite un control preciso de apertura y cierre, reduciendo la resistencia y mejorando la eficacia. Las válvulas de compuerta funcionan bien a alta presión porque están diseñadas para un flujo rectilíneo con pocas obstrucciones. Esto las hace ideales para industrias como las del petróleo, el gas y el tratamiento de aguas, donde es muy importante reducir la resistencia al flujo.
Las investigaciones demuestran que las válvulas de compuerta reducen la pérdida de presión en las tuberías. Cuando están completamente abiertas, permiten que el fluido fluya libremente sin bloquearse. Esto reduce las diferencias de presión entre los dos lados de la válvula y mantiene el flujo constante. Estas cualidades hacen que válvulas de compuerta una elección fiable para entornos difíciles que requieren un buen control del caudal.
Principales conclusiones
- Las válvulas de compuerta ayudan a controlar el flujo de fluidos abriéndolo o cerrándolo. Son importantes en industrias como las del petróleo, el gas y el tratamiento de aguas.
- Su diseño recto reduce la pérdida de presión y facilita el movimiento de los fluidos. Esto ayuda a que los sistemas funcionen mejor.
- Las válvulas de compuerta son resistentes y pueden soportar altas presiones y condiciones duras. Son fiables en entornos difíciles.
- Elegir la válvula de compuerta adecuada para el fluido y la presión mejora su funcionamiento y dura más.
- Cuidar las válvulas de compuerta es sencillo. Así se ahorra tiempo y se mantiene el buen funcionamiento de los sistemas.

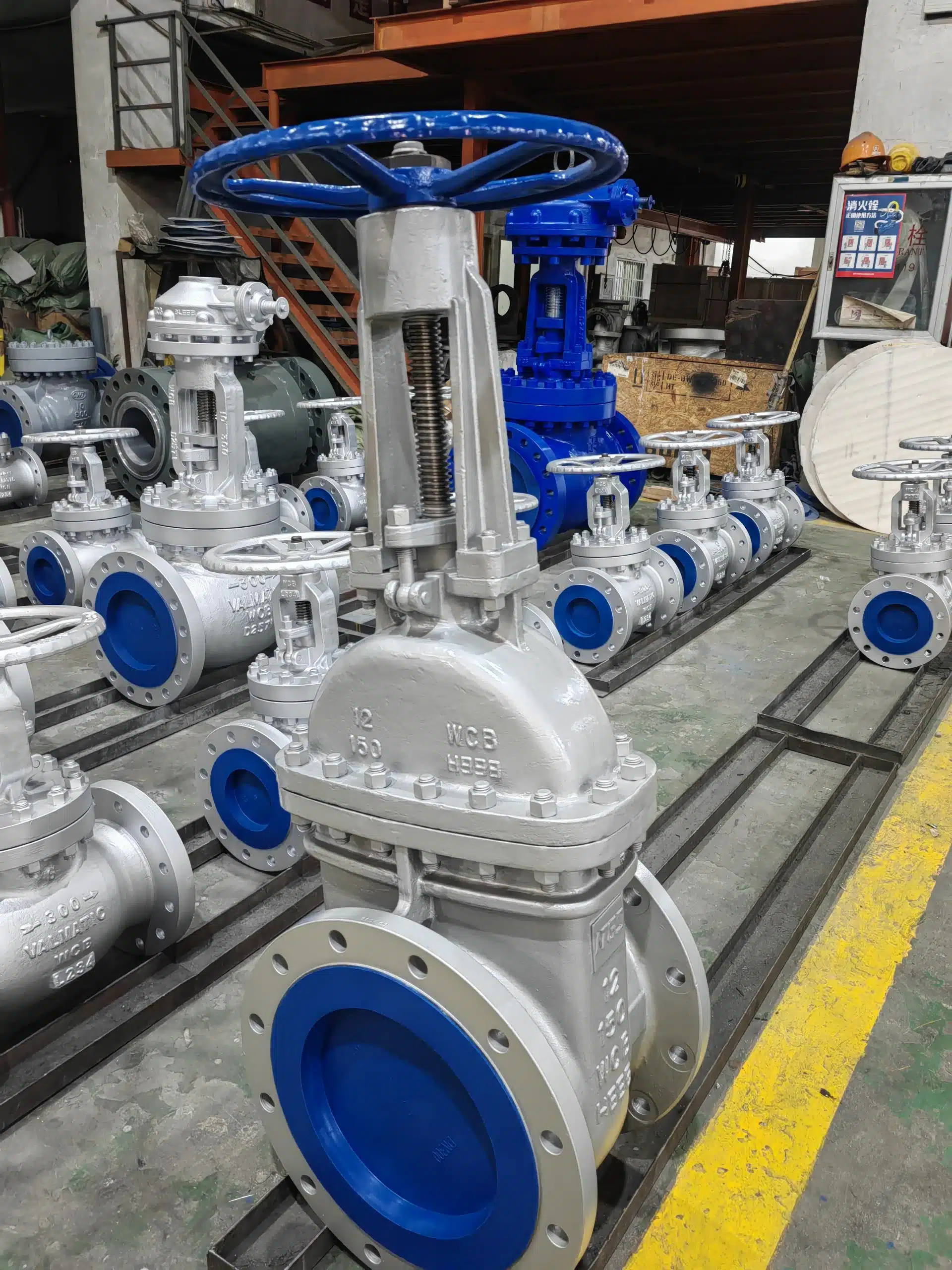

Principio de funcionamiento de las válvulas de compuerta
Funcionamiento de las válvulas de compuerta
Las válvulas de compuerta se utilizan para controlar el flujo de fluidos. Funcionan abriendo o cerrando una compuerta dentro de la válvula. La compuerta se mueve hacia arriba y hacia abajo para dejar pasar o detener el fluido. Girando el volante o utilizando un actuador se levanta la compuerta. Esto crea una vía libre para que el fluido fluya fácilmente. Al bajar la compuerta se bloquea completamente el paso, sellándolo herméticamente. Este sencillo diseño reduce la resistencia cuando está abierta y detiene totalmente el flujo cuando está cerrada.
Este diseño hace que las válvulas de compuerta sean ideales para controlar fluidos en la industria. Pueden soportar altas presiones y sellar herméticamente, lo que las hace fiables.
El papel de la compuerta en el control del flujo
La compuerta es la parte más importante de una válvula de compuerta. Su forma y movimiento determinan la eficacia con que controla el flujo de fluido. Cuando está abierta, la compuerta se aparta, dejando pasar libremente el fluido. Esto reduce la pérdida de presión y mantiene la fluidez del caudal. Cuando está cerrada, la compuerta presiona firmemente para detener las fugas y mantener el sistema seguro.
El movimiento preciso de la compuerta la hace útil en industrias como la del petróleo, el gas y el tratamiento de aguas. Ayuda a controlar los caudales y evita las fugas, mejorando la eficiencia.
Por qué es útil el canal recto
Las válvulas de compuerta tienen un canal recto en su interior por el que circula el fluido. Este diseño mantiene el fluido en movimiento en una dirección sin girar. Disminuye la resistencia y reduce la pérdida de presión. Esto es útil en sistemas que necesitan caudales constantes.
El canal recto también impide la acumulación de sedimentos, que podrían bloquear el flujo. Al mantener el fluido en movimiento sin problemas, las válvulas de compuerta hacen que los sistemas industriales funcionen mejor.
Piezas clave de las válvulas de compuerta
Conocer las partes principales de las válvulas de compuerta le ayudará a ver cómo controlan el flujo de fluidos. Cada pieza desempeña una función para que la válvula funcione bien.
Puerta o cuña
La compuerta, también llamada cuña, es la parte principal de las válvulas de compuerta. Controla el flujo de fluido moviéndose hacia arriba para abrir o hacia abajo para cerrar. Existen distintos tipos de compuertas, como cuñas macizas, flexibles o partidas. Una cuña sólida es resistente, mientras que una cuña flexible soporta mejor los cambios de temperatura, reduciendo la tensión.
El material de la compuerta es importante para su funcionamiento. Los materiales más comunes son el acero inoxidable, el acero al carbono y el latón. Estos materiales ayudan a la compuerta a soportar altas presiones y entornos difíciles, lo que la hace fiable para las industrias.

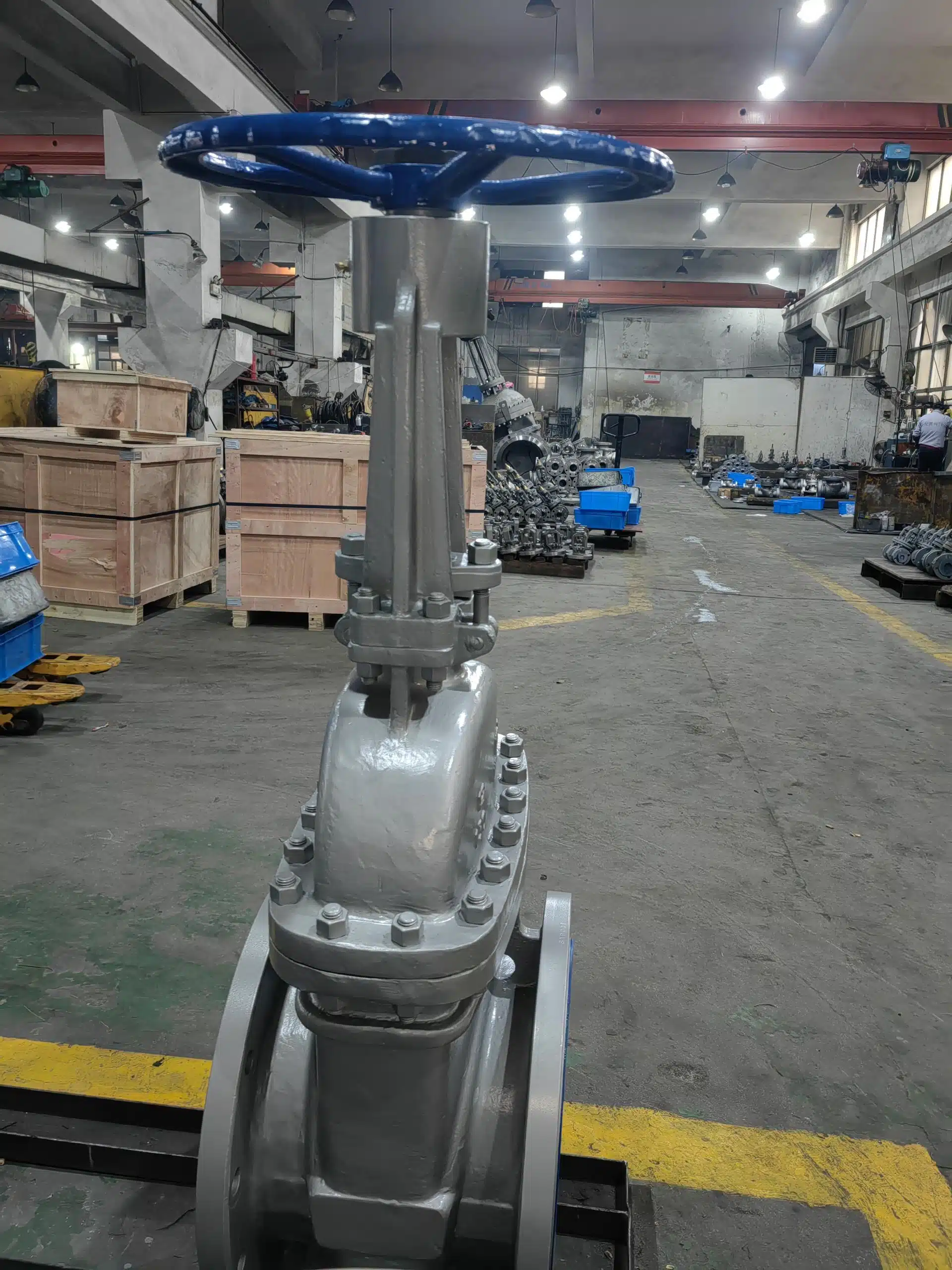

Sistema de vástago y actuador
El vástago une el obturador al accionamiento y permite controlar la válvula. Girando el volante o utilizando el actuador se mueve el vástago, que a su vez mueve la compuerta. Este sistema permite controlar con precisión el caudal de fluido. Los actuadores pueden ser eléctricos, neumáticos o hidráulicos.
- Actuadores eléctricos: Ofrecen un control exacto y pueden trabajar a distancia.
- Actuadores neumáticos: Utiliza aire a presión para una acción rápida, bueno para zonas de riesgo.
- Actuadores hidráulicos: Proporcionan una gran fuerza, ideal para tareas pesadas.
El vástago y el actuador juntos hacen que la válvula funcione con suavidad y eficacia.
Carrocería, capó y juntas

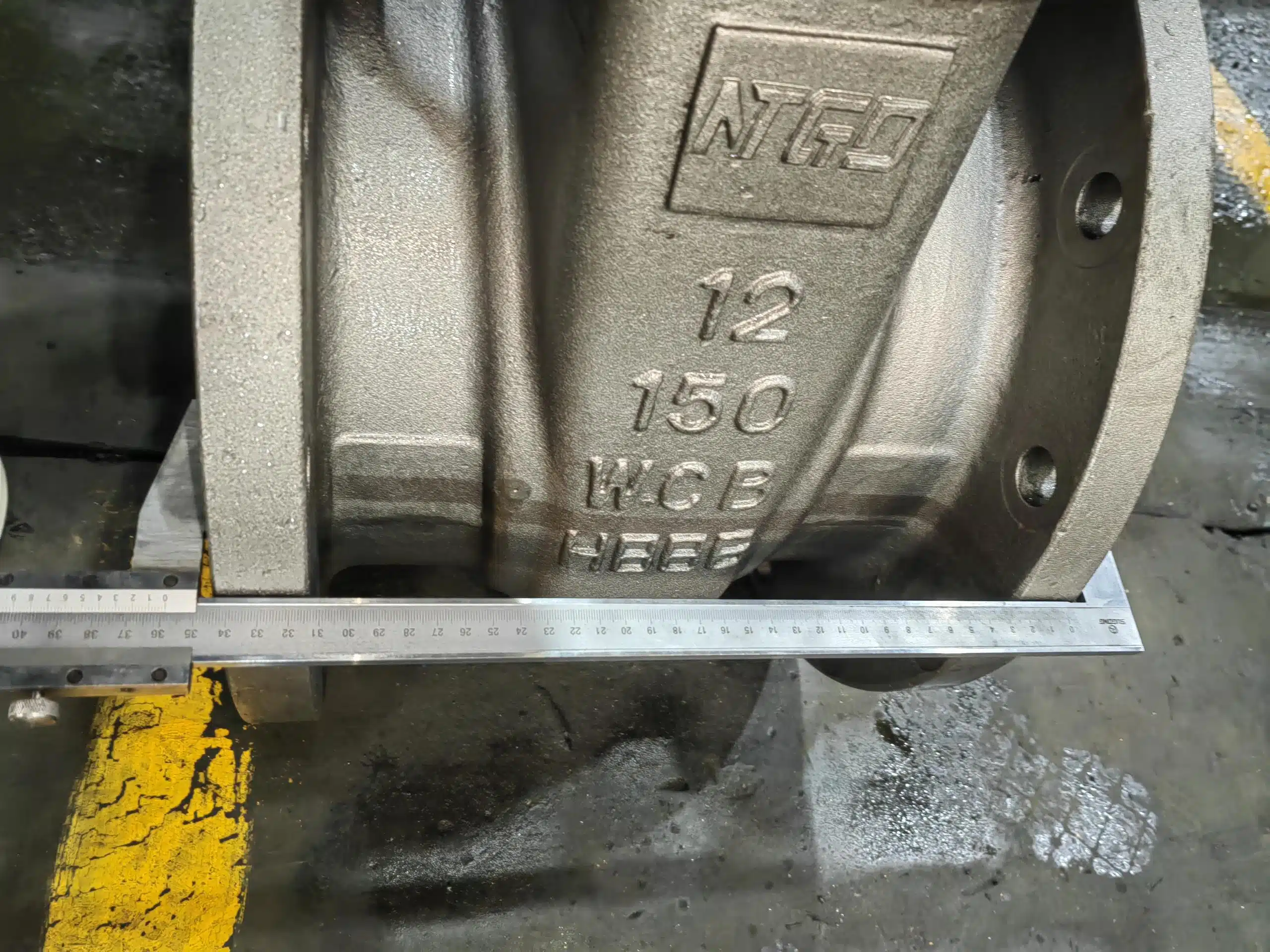

El cuerpo y el bonete son las partes principales de las válvulas de compuerta. El cuerpo sujeta las piezas interiores y el bonete cubre la parte superior, manteniendo la presión constante. Suelen fabricarse con metales resistentes, como hierro fundido o acero inoxidable, para soportar condiciones duras.
Los sellos, como las juntas y las empaquetaduras, detienen las fugas. Las juntas sellan las conexiones y las empaquetaduras las fugas alrededor del vástago. Las juntas de goma y grafito son populares porque son resistentes y flexibles. Estas piezas mantienen la válvula segura y en buen estado de funcionamiento.
El sólido diseño del cuerpo, el bonete y las juntas hace que las válvulas de compuerta sean fiables para las industrias.
Tipos de válvulas de compuerta para el control del caudal de fluidos
Válvulas de compuerta de cuña maciza
Sólido válvulas de compuerta de cuña son resistentes y muy comunes. Funcionan bien en sistemas de alta presión y alta temperatura. La cuña maciza es de una sola pieza y sella herméticamente cuando está cerrada. Este diseño detiene las fugas, incluso durante grandes cambios de presión.
Estas válvulas también son asequibles y necesitan poco mantenimiento. Duran mucho y son ideales para oleoductos y sistemas de agua. A continuación se muestra una tabla con sus ventajas:
| Característica | Ventaja |
|---|---|
| Durabilidad | Fuerte y resistente al óxido |
| Prevención de fugas | Cierre hermético a alta presión |
| Manipulación a alta presión | Maneja grandes cambios de presión |
| Relación coste-eficacia | Necesita menos mantenimiento y reparaciones |
Válvulas de compuerta de cuña flexible
Las válvulas de compuerta de cuña flexible soportan bien los cambios de temperatura. Tienen un pequeño corte o ranura para ajustarse a los cambios de asiento. Esto mantiene la estanqueidad incluso con dilatación o contracción térmica.
Estas válvulas son ideales para sistemas que necesitan juntas sólidas y durabilidad. Cumplen la norma ASME B16.34 y resisten el desgaste. Su vástago no giratorio facilita su uso. He aquí una tabla de sus características:
| Característica | Descripción |
|---|---|
| Índice de flexibilidad | Hasta 0,89 mm (0,035") para cambios de asiento |
| Norma de diseño | Cumple la norma ASME B16.34 |
| Tensión | Sello resistente sin pegarse |
| Durabilidad | Resiste el desgaste con asientos de superficie dura |
| Mantenimiento | Necesita poco mantenimiento con el tiempo |
| Par de funcionamiento | Fácil de usar con bajo par de torsión |
Válvulas de compuerta de cuña partida
Las válvulas de compuerta de cuña partida tienen dos partes que forman la compuerta. Este diseño les permite ajustarse y alinearse con los asientos de válvula. Sellan herméticamente y soportan bien las presiones desiguales.
Estas válvulas detienen el agarrotamiento térmico, habitual en sistemas calientes. Su diseño autoalineable reduce la tensión y dura más. Las centrales eléctricas y las fábricas químicas las utilizan por su fiabilidad.
Las válvulas de compuerta de cuña partida son perfectas para presiones y cambios de temperatura desiguales. Siguen funcionando bien sin perder rendimiento.
Válvulas de compuerta de corredera paralela
Válvulas de compuerta de corredera paralela son válvulas especiales para trabajos duros. Se eligen porque detienen las fugas y duran mucho tiempo. Estas válvulas funcionan bien en lugares que no necesitan ninguna fuga.
En lugar de una cuña, estas válvulas utilizan dos discos planos. Los discos permanecen alineados mientras la válvula funciona, manteniéndola firme. Un fuerte muelle empuja los discos para que sellen herméticamente. Esto ayuda a la válvula a manejar tanto aire a baja presión como agua a alta presión sin fugas.
Una gran razón para elegir estas válvulas es su larga vida útil. Sus fuertes juntas resisten los daños de los fluidos agresivos, por lo que necesitan menos reparaciones. También detienen las fugas en ambas direcciones, lo que las hace útiles en muchas industrias, como centrales eléctricas y fábricas químicas.
A continuación se muestra una tabla con las características y ventajas de las válvulas de compuerta de corredera paralela:
| Característica | Beneficio |
|---|---|
| Fugas cero bidireccionales | Funciona bien para muchos usos diferentes. |
| Larga vida útil | Las fuertes juntas resisten los daños causados por los fluidos agresivos. |
| Cierre hermético | Detiene las fugas tanto en baja como en alta presión. |
| Elevada carga de resorte | Mantiene los discos herméticamente cerrados en todas las condiciones. |
| Discos paralelos | Mantente alineado para un mejor rendimiento. |
La elección de válvulas de compuerta de corredera paralela ayuda a controlar mejor los fluidos y ahorra energía. Su construcción robusta y su capacidad para soportar condiciones difíciles las convierten en una elección inteligente para las industrias.
Aplicaciones de las válvulas de compuerta en sistemas industriales
Oleoductos y gasoductos
Las válvulas de compuerta son muy importantes en los trabajos relacionados con el petróleo y el gas. Controlan el flujo de petróleo crudo, gas y productos refinados. Estas válvulas se utilizan en todas las etapas de la explotación de oleoductos. Permiten el flujo total y detienen completamente las fugas. Esto las hace perfectas para oleoductos largos. Al reducir la resistencia al flujo, mantienen la presión constante y ahorran energía.
A medida que crecen las tuberías, aumenta la necesidad de un buen control del caudal. Las válvulas de compuerta son populares porque garantizan la seguridad en zonas clave de las tuberías. Su robusta construcción soporta altas presiones y condiciones difíciles. Por eso son la mejor elección para los sistemas de petróleo y gas.
Sistemas de tratamiento y distribución de agua
Las válvulas de compuerta son clave en los sistemas de agua por su eficacia y seguridad. Detienen el flujo de fluidos durante reparaciones o emergencias, protegiendo el sistema. Su diseño reduce la pérdida de presión, lo que es importante para las grandes redes de agua.
La colocación de válvulas de compuerta en los lugares adecuados mejora el caudal de agua. También impiden la acumulación de sedimentos, manteniendo el agua limpia. Los estudios demuestran que estas válvulas ayudan a repartir el agua equitativamente entre los usuarios. Su resistencia y capacidad para manejar grandes caudales las hacen vitales para los sistemas de abastecimiento de agua.
Plantas químicas y petroquímicas
Las plantas químicas utilizan válvulas de compuerta para trabajos duros y condiciones difíciles. Estas válvulas soportan altas presiones y calor, manteniendo la seguridad de las operaciones. Por ejemplo, las válvulas de compuerta de cuña funcionan bien en líneas de antorcha húmedas en condiciones extremas.
Los fabricantes prueban estas válvulas para que cumplan normas estrictas. Las válvulas de compuerta grandes son habituales para tareas de alta presión en estas plantas. Su diseño robusto y su uso fiable las hacen ideales para manipular productos químicos peligrosos. El uso de válvulas de compuerta mejora la seguridad y la eficiencia en las plantas químicas.
Generación de energía e instalaciones energéticas
Las válvulas de compuerta son muy importantes en las centrales eléctricas y energéticas. Estos sistemas se enfrentan a condiciones duras como alta presión y calor. Las válvulas de compuerta son resistentes y ayudan a mantener la seguridad y la eficiencia.
En las centrales eléctricas, las válvulas de compuerta controlan el vapor, el agua y otros fluidos. Cierran herméticamente para evitar fugas y mantener el buen funcionamiento de los sistemas. Por ejemplo, en las centrales térmicas, gestionan el flujo de vapor a las turbinas. Esto ayuda a obtener mejor energía y reduce los residuos.
Las centrales nucleares también utilizan válvulas de compuerta porque son resistentes. Manejan con seguridad fluidos radiactivos sin fugas. Su resistencia a altas presiones las hace perfectas para estos trabajos. Las válvulas de compuerta funcionan bien incluso en las condiciones más duras.
Las centrales de energías renovables también utilizan válvulas de compuerta. En las centrales hidroeléctricas, controlan el caudal de agua que llega a las turbinas para producir energía. En las plantas solares, gestionan los fluidos de transferencia de calor. Las válvulas de compuerta son útiles en muchos sistemas energéticos.
Las válvulas de compuerta se eligen porque ahorran energía al reducir la resistencia. Esto es muy útil en grandes operaciones. Su uso en centrales eléctricas demuestra que son fiables y flexibles.
Las válvulas de compuerta contribuyen al buen funcionamiento de los sistemas energéticos, por lo que son muy importantes hoy en día.
Ventajas de las válvulas de compuerta en el control del flujo de fluidos industriales
Fácil control del caudal y prevención de fugas
Las válvulas de compuerta son ideales para controlar el caudal de fluidos. Cuando está abierta, la compuerta se aparta completamente. Esto permite que el fluido fluya libremente sin bloquearse. El diseño reduce la pérdida de presión, lo que la hace perfecta para necesidades de caudal total. Cuando está cerrada, la válvula cierra herméticamente para evitar fugas. Esto mejora la seguridad y mantiene el buen funcionamiento de los sistemas.
Las válvulas de compuerta trabajan con muchos fluidos, como líquidos, gases y lodos. Se utilizan en industrias como la del petróleo, gas, tratamiento de aguas y centrales eléctricas. Estas válvulas ayudan a controlar mejor el flujo de fluidos. También reducen la posibilidad de problemas en el sistema.
Fuerte en condiciones de alta presión
Las válvulas de compuerta están hechas para soportar condiciones duras. Son resistentes a altas presiones. Las pruebas demuestran que funcionan bien incluso en situaciones difíciles. Por ejemplo:
- Las pruebas de presión comprueban la resistencia de la válvula.
- Las válvulas se abren y cierran 500 veces a alta presión.
- Tras las pruebas, la mayoría de las válvulas no presentaban fugas ni daños.
Esto demuestra que las válvulas de compuerta son fiables en lugares difíciles. Suelen estar fabricadas con materiales resistentes, como acero inoxidable o acero al carbono. Estos materiales les ayudan a soportar el calor y la presión sin romperse.
Ahorra energía y reduce la pérdida de presión
Las válvulas de compuerta se construyen para ahorrar energía en los sistemas de fluidos. Su diseño recto mantiene el fluido en movimiento sin problemas. Esto reduce las turbulencias y la pérdida de presión. Las pruebas realizadas con la ecuación de Bernoulli así lo demuestran. Los resultados muestran que las válvulas de compuerta pierden menos energía que otros accesorios.
Esto convierte a las válvulas de compuerta en una opción inteligente para ahorrar dinero. Reducen el derroche de energía y mantienen la eficiencia de los sistemas. Tanto en sistemas de agua como en plantas químicas, las válvulas de compuerta garantizan un flujo de fluidos fluido y rentable.
Versatilidad en aplicaciones industriales
Las válvulas de compuerta son útiles porque funcionan en muchos sectores. Su diseño las convierte en una opción fiable para controlar fluidos. Estas válvulas pueden manejar líquidos, gases e incluso lodos espesos. Pero, ¿por qué son tan flexibles? Averigüémoslo.
- Compatibilidad con distintos fluidos
Las válvulas de compuerta funcionan con muchos tipos de fluidos. Manejan fácilmente agua, aceite, gas y productos químicos. También funcionan bien con fluidos ásperos o nocivos, por lo que son ideales para trabajos duros. - Amplia gama de tamaños y materiales
Las válvulas de compuerta vienen en diferentes tamaños para sistemas pequeños o grandes. Se fabrican con materiales como acero inoxidable, hierro fundido y latón. Por ejemplo, el acero inoxidable resiste la oxidación, por lo que es bueno para plantas químicas. - Rendimiento en condiciones extremas
Estas válvulas funcionan bien bajo alta presión y calor. Son fiables en centrales eléctricas, refinerías de petróleo y otros entornos difíciles. Su sólida construcción las hace duraderas en condiciones difíciles.
Consejo: Elija una válvula de compuerta en función del tipo de fluido, la presión y el calor. Esto ayuda a que funcione mejor y dure más.
- Facilidad de mantenimiento
Las válvulas de compuerta son fáciles de reparar. Su diseño básico hace que las reparaciones y los cambios de piezas sean rápidos. Esto ahorra tiempo y mantiene el buen funcionamiento de los sistemas.
| Característica | Beneficio |
|---|---|
| Compatibilidad de fluidos | Manipulación de líquidos, gases y lodos |
| Variedad de materiales | Funciona en distintos entornos |
| Manipulación a alta presión | Fuerte en condiciones difíciles |
| Necesidades de mantenimiento reducidas | Ahorra tiempo y dinero |
Las válvulas de compuerta son muy adaptables. Funcionan bien en muchas industrias, facilitando el control de fluidos y haciéndolo más eficiente.
Las válvulas de compuerta son fundamentales para mejorar el flujo de fluidos en las industrias. Su sólida construcción hace que duren mucho y funcionen bien. Reducen la pérdida de presión, lo que contribuye al buen funcionamiento de los sistemas. Por ejemplo, pueden detener el flujo en ambos sentidos y son resistentes a la oxidación. Esto las hace muy útiles en sistemas de agua. También funcionan muy bien a alta presión, como en oleoductos y centrales eléctricas. Los nuevos materiales y tecnologías mejoran aún más las válvulas de compuerta. Ahora satisfacen las necesidades de las industrias, manteniéndose seguras y funcionando bien durante mucho tiempo.
