Seleccionar la válvula de bola adecuada es crucial para garantizar que su sistema funcione de forma eficaz y segura. La válvula adecuada mejora el rendimiento y reduce los costes de reparación. Seleccionando el tamaño de válvula de bola adecuado, puede prevenir problemas y evitar averías en el sistema. Por el contrario, elegir una válvula incorrecta puede provocar reparaciones costosas y retrasos. El mantenimiento regular de las válvulas es esencial para prolongar su vida útil. De ahí la importancia de tomar decisiones con conocimiento de causa. NTGD ofrece una amplia gama de opciones para ayudarle a seleccionar la válvula de bola adecuada. Sus válvulas son fiables y están diseñadas para ofrecer un rendimiento duradero.
Principales conclusiones
- Elija un tamaño de válvula que se adapte a su tubería y caudal. Así se evitan problemas y arreglos costosos.
- Elija los materiales de las válvulas en función del tipo de fluido. Utilice acero inoxidable para fluidos nocivos y PVC para los limpios.
- Asegúrate de que la válvula maneja la presión y el calor adecuados. Comprueba las normas de seguridad para evitar daños.
- Elija válvulas manuales o automatizadas en función de su sistema. Las válvulas automatizadas son más seguras y funcionan mejor.
- Cuida las válvulas para que duren más. Los diseños sencillos son más fáciles de arreglar y ahorran dinero.
Factores clave para seleccionar la válvula de bola adecuada
Tamaño de la válvula y requisitos de caudal
Adaptación del tamaño de la válvula al diámetro de la tubería y al caudal
Elegir el tamaño correcto de la válvula hace que su sistema funcione sin problemas. La válvula debe ajustarse al tamaño de la tubería para que el caudal sea constante. Las válvulas pequeñas (menos de 1/2 pulgada) son ideales para tareas de bajo caudal. Las válvulas medianas (de 1/2 pulgada a 2 pulgadas) sirven para muchos usos. Las válvulas grandes (de más de 2 pulgadas) sirven para grandes caudales en industrias como la del petróleo y el gas.
Para elegir el tamaño adecuado, compruebe el caudal y la caída de presión. Un tamaño incorrecto puede causar problemas o averías en el sistema. NTGD ofrece muchas válvulas de bola para satisfacer estas necesidades, ayudándole a encontrar la mejor.
Comprender el impacto de la caída de presión en el rendimiento del sistema
La caída de presión se produce cuando el fluido pasa a través de una válvula, lo que reduce la eficiencia. Aberturas más grandes en las válvulas reducen esta caída para un mejor rendimiento. En el caso de los gases, la forma y el diseño de las válvulas son muy importantes. Elegir el tamaño y el tipo de válvula adecuados ahorra energía y mantiene el buen funcionamiento del sistema.
Compatibilidad de materiales
Selección de materiales en función del tipo de soporte
El material del interior de su sistema decide el material de la válvula. Los fluidos corrosivos necesitan acero inoxidable o revestimientos especiales como el fluoropolímero. Los fluidos ásperos pueden necesitar revestimientos cerámicos para durar más. Para fluidos limpios, opciones más baratas como el PVC o el latón son buenas opciones.
Materiales habituales de las válvulas de bola y sus aplicaciones
El acero inoxidable funciona mejor en entornos difíciles, mientras que el latón es bueno para sistemas de baja presión. Las válvulas de PVC son ligeras y resistentes a los productos químicos, por lo que son ideales para sistemas de agua. NTGD ofrece muchos materiales para ayudarle a elegir la válvula adecuada.
Presión y temperatura nominales
Garantizar que la válvula cumple las condiciones de presión y temperatura de funcionamiento
Las válvulas deben soportar la presión y el calor de su entorno. Normas como ANSI e ISO establecen límites de presión. Por ejemplo, las válvulas ANSI Clase 150 pueden soportar hasta 285 psi a 100°F. Compruebe siempre estos límites para evitar daños en la válvula.
Importancia de las normas y certificaciones del sector
Las normas del sector garantizan la seguridad y el buen funcionamiento. Certificaciones como API 6D demuestran la fiabilidad de las tuberías. Las válvulas de bola de NTGD cumplen estas normas, ayudándole a elegir la válvula adecuada para su sistema.
Necesidades específicas de la aplicación
Conocer la función de la válvula (por ejemplo, encendido/apagado o control de caudal)
Es importante saber para qué sirve la válvula. Las válvulas de bola son flexibles, pero están diseñadas para tareas específicas. Para activar o desactivar el flujo, una válvula de bola normal funciona muy bien. Estas válvulas cierran herméticamente y son rápidas de usar. Son perfectas para sistemas de agua o tuberías de gas. Si necesita controlar la velocidad del caudal, una válvula de bola puede no ser ideal. Controlar el caudal puede desgastar más rápidamente las piezas de la válvula. Utilice válvulas especiales para este fin.
Pensar en el tipo de material (por ejemplo, gas, líquido, lodo)
El material que se mueve a través de la válvula afecta a su funcionamiento. Los gases necesitan válvulas que cierren herméticamente para evitar fugas. Los líquidos, sobre todo los nocivos, necesitan materiales resistentes como el acero inoxidable o el PTFE. Los lodos, que tienen trozos sólidos, necesitan válvulas resistentes para evitar atascos o daños.
| Tipo de aplicación | Puntos clave |
|---|---|
| Industria general | Las válvulas de bola normales sirven para agua, aire o líquidos poco espesos. |
| Fluidos químicos y corrosivos | Necesita materiales resistentes como el acero inoxidable o el PTFE para durar más. |
| Aplicaciones de alta temperatura | Las válvulas deben soportar el calor, a menudo con materiales como el Monel. |
Los estudios demuestran lo importante que es adecuar las válvulas a su función. Por ejemplo, las válvulas de bola de CPVC son excelentes para usos de baja presión, pero necesitan un diseño cuidadoso para evitar fugas. NTGD tiene muchas válvulas de bola que se adaptan a diferentes necesidades.
Consideraciones operativas
Elección del funcionamiento manual o automatizado
Decida si necesita válvulas manuales o automáticas. Las válvulas manuales son más baratas y fáciles de usar. Funcionan bien para sistemas pequeños o de uso poco frecuente. Las válvulas automatizadas utilizan máquinas para abrirse y cerrarse a distancia. Son mejores para sistemas grandes o lugares peligrosos donde el uso manual no es seguro. NTGD ofrece ambos tipos, para que pueda elegir el que mejor funcione.
Fácil mantenimiento y reparación
Cuidar las válvulas ayuda a que duren más. Las válvulas de diseño sencillo son más fáciles de reparar, lo que ahorra tiempo y dinero. Por ejemplo, las válvulas de dos o tres piezas permiten sustituir piezas sin desmontar toda la válvula. Las revisiones y limpiezas periódicas evitan problemas como el óxido o el desgaste. Las válvulas NTGD están diseñadas para facilitar su mantenimiento y prolongar su vida útil.
Proceso paso a paso para seleccionar la válvula de bola adecuada
Evaluación de los requisitos del sistema
Utilizando el método STAMPED (Tamaño, Temperatura, Aplicación, Medio, Presión, Extremos)
El método STAMPED le ayuda a elegir fácilmente la válvula adecuada. En primer lugar, compruebe el Talla para adaptarse a las necesidades de la tubería y el caudal. Observe el coeficiente de caudal (Cv) como orientación. Por ejemplo, un Cv de 10 significa 10 galones por minuto con una caída de 1 psi a 60°F. A continuación, piense en Temperatura y elige materiales que soporten el calor o el frío. Para AplicaciónDecide si la válvula controlará el caudal o sólo lo encenderá y apagará. En Medios de comunicación tipo, como gas, líquido o lodo, afecta a la elección del material. Compruebe el Presión a la que se enfrentará la válvula para garantizar su funcionamiento seguro. Por último, elija la Fincomo roscados o embridados, para facilitar la instalación.
Cálculo del caudal, la pérdida de carga y el diámetro de la tubería
Unos buenos cálculos le ayudarán a elegir la mejor válvula. Siga estos pasos:
- Hallar el caudal en galones o litros por minuto.
- Mida la caída de presión por fricción o cambios en la tubería.
- Compruebe el diámetro de la tubería para asegurarse de que la válvula encaja bien.
Por ejemplo, si su sistema necesita 50 GPM con baja caída de presión, una válvula de paso total es una buena elección. NTGD ofrece herramientas para ayudarle con estos cálculos.
Evaluación de las características de las válvulas
Elección entre diseños de puerto completo y de puerto reducido
Las válvulas de paso total tienen aberturas del mismo tamaño que la tubería. Permiten un flujo suave y funcionan bien en sistemas de alto rendimiento. Las válvulas de paso reducido tienen aberturas más pequeñas que ralentizan el caudal, pero cuestan menos. Son compactas, pero no ideales para sistemas de gran caudal.
Consideración de los mecanismos de sellado y prevención de fugas
Las juntas detienen las fugas y mantienen seguros los sistemas. Las juntas blandas, como las de PTFE, son ideales para sistemas de baja presión. Las juntas metálicas son mejores para altas temperaturas y presiones. NTGD dispone de válvulas con juntas avanzadas para evitar fugas y garantizar la seguridad.
Pruebas y validación
Realización de pruebas de presión y estanqueidad
Las pruebas comprueban si la válvula puede soportar las necesidades de su sistema. Por ejemplo, las válvulas Clase 150 soportan hasta 285 psi a 100°F. Las válvulas de clase 600 pueden soportar hasta 1.480 psi. Las pruebas de estanqueidad comprueban si hay fugas en condiciones específicas, como 26 kg/cm² de presión durante cuatro horas a 82°C.
Garantizar que la válvula cumple las expectativas de rendimiento
Después de instalarla, pruebe la válvula para ver si funciona bien. Compruebe los caudales y las caídas de presión para confirmar que cumple los objetivos de su sistema. Las válvulas de NTGD se prueban para garantizar su fiabilidad y larga duración.
Tipos de válvulas de bola y sus aplicaciones
Válvulas de bola flotantes
Ventajas y usos habituales de los sistemas de baja y media presión
Las válvulas de bola flotante son útiles para tareas de baja a media presión. Tienen una bola que "flota" dentro del cuerpo de la válvula. Cuando la presión empuja la bola, ésta se cierra herméticamente contra el asiento. Este diseño evita las fugas, por lo que es ideal para el tratamiento del agua y los sistemas químicos.
Las principales ventajas son:
- Juntas estancas: Detiene la pérdida de fluidos y mantiene la eficiencia de los sistemas.
- Funcionamiento rápido: Apertura y cierre rápidos, ahorrando tiempo.
- Durabilidad: Dura mucho tiempo incluso con un uso regular.
| Característica de rendimiento | Descripción |
|---|---|
| Juntas estancas | Detiene las fugas en sistemas de baja a media presión. |
| Funcionamiento rápido | Se abre y se cierra rápidamente para una mayor eficacia. |
| Durabilidad | Más resistentes que muchas otras válvulas, duran más. |
NTGD fabrica válvulas de bola flotante fiables y eficaces. Le ayudan a elegir la mejor válvula para sus necesidades.
Inconvenientes y aspectos a tener en cuenta
Las válvulas de bola flotantes funcionan bien, pero tienen sus límites. No funcionan tan bien en sistemas de alta presión. La alta presión puede deformar el asiento y causar problemas. Los tamaños más grandes también necesitan más fuerza para funcionar. Compruebe siempre la presión y el caudal de su sistema antes de elegir esta válvula.

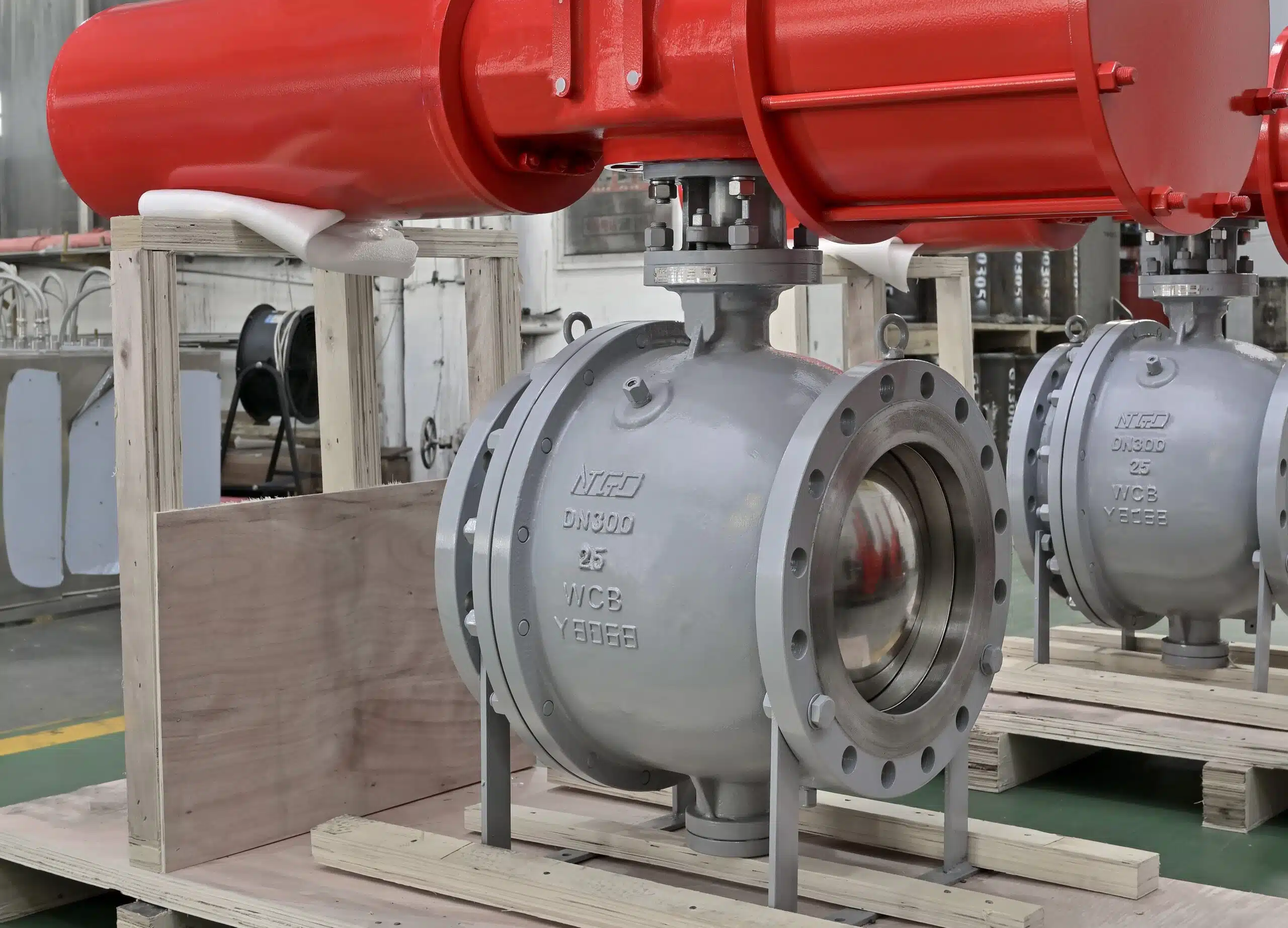

Válvulas de bola montadas en muñón
Ventajas para sistemas de alta presión
Las válvulas de bola montadas en muñón están pensadas para trabajos a alta presión. A diferencia de las válvulas flotantes, su bola está fija y soportada por muñones. Este diseño reduce la fuerza necesaria para accionarlas. También sella ambos lados de la válvula, incluso a alta presión.
| Característica | Válvula de bola montada en muñón | Válvula de bola flotante |
|---|---|---|
| Sellado | Precintos en ambos lados | Precintos por una sola cara |
| Requisitos de par | Necesita menos fuerza | Necesita más fuerza |
| Movimiento | Bola fija | El balón se mueve ligeramente |
| Ideal para alta presión | Sí | No |
Estas válvulas se utilizan en industrias como las del petróleo, el gas y las centrales eléctricas. Las válvulas NTGD montadas en muñón son resistentes y fiables para trabajos duros.
Industrias y usos comunes
Las válvulas montadas sobre muñón son fundamentales para tareas de alta presión. Son vitales en el sector del petróleo y el gas, donde la seguridad es lo más importante. También soportan condiciones duras en plantas petroquímicas y grandes sistemas industriales.
Válvulas de bola multipuerto
Usos para controlar la dirección del flujo
Las válvulas de bola multipuerto están diseñadas para sistemas que necesitan control de caudal. Tienen tres o más puertos para mezclar, desviar o bloquear medios. Estas válvulas son perfectas para sistemas HVAC y tareas de mezcla de productos químicos.
Las principales ventajas son:
- Mezcle fácilmente distintos tipos de soportes.
- Funcionamiento rápido, como las válvulas de dos vías.
- Rotación suave para un flujo constante.
Ventajas e inconvenientes de los diseños multipuerto
Las válvulas multipuerto son flexibles, pero tienen inconvenientes.
| Pros | Contras |
|---|---|
| Funcionamiento rápido como las válvulas de 2 vías | Cuestan más que las válvulas de 2 vías |
| Puede mezclar diferentes tipos de soportes | No se puede detener totalmente el flujo |
| Puede desviar las direcciones del flujo | Más difícil de reparar |
Estas válvulas no son buenas para un control preciso a altas presiones. Pueden desgastarse más rápidamente en sistemas de gran caudal. NTGD ofrece válvulas multipuerto duraderas para diversas necesidades industriales.
Válvulas de bola especiales
Válvulas de bola criogénicas para aplicaciones de baja temperatura
Las válvulas de bola criogénicas se utilizan para temperaturas muy frías. Son comunes en industrias como la del GNL y la aeroespacial. Estas válvulas funcionan bien a temperaturas tan bajas como -423 °F. Ayudan a controlar líquidos criogénicos como el nitrógeno líquido o el oxígeno. Su diseño detiene las fugas y mantiene la seguridad de los sistemas, incluso en condiciones difíciles.
Características principales de las válvulas de bola criogénicas:
- Diseños flotantes o montados sobre muñón para detener el flujo de líquido o gas.
- Componentes de acero inoxidable para una mayor resistencia en entornos difíciles.
- Empaquetadura de teflón para evitar fugas hasta 400 °F durante los cambios.
Al elegir una válvula criogénica, compruebe su rango de temperatura y su caudal. Por ejemplo, las válvulas criogénicas de NTGD tienen un Cv de 83-100 galones por minuto. Esto garantiza un control suave del caudal. Estas válvulas cumplen las normas de seguridad, por lo que son ideales para usos críticos.
| Capacidad | Especificación |
|---|---|
| Temperatura | Hasta -423 °F |
| Coeficiente de caudal (Cv) | 83-100 gal/minuto H2O |
| Consideraciones sobre el diseño | Requisitos de calificación humana |
Válvulas de bola de alta presión para condiciones extremas
Las válvulas de bola de alta presión soportan presiones muy elevadas. Se utilizan en industrias como las del petróleo, el gas y las centrales eléctricas. Estas válvulas pueden gestionar presiones de hasta 500 psig. Esto garantiza un funcionamiento seguro y sin problemas en entornos difíciles.
Estas válvulas están fabricadas con piezas metálicas resistentes, como el acero inoxidable. Su diseño de dos vías permite el cierre total con un rápido 1/4 de vuelta. Esto facilita su uso. Las válvulas de alta presión de NTGD cumplen estrictas normas de seguridad, lo que garantiza su buen funcionamiento en sistemas críticos.
Ventajas de las válvulas de bola de alta presión:
- Durabilidad: Soporta altas presiones sin sufrir daños.
- Prevención de fugas: Unas juntas especiales impiden la salida del líquido.
- Facilidad de uso: Fácil de manejar, ahorra tiempo en las reparaciones.
La elección de las válvulas especiales de NTGD garantiza que su sistema funcione con seguridad y eficacia, incluso en condiciones difíciles.
Consideraciones adicionales para seleccionar la válvula de bola adecuada
Condiciones medioambientales
En entornos exteriores o difíciles
Al elegir una válvula de bola para condiciones difíciles, piense en su durabilidad. Las válvulas en zonas húmedas, polvorientas o corrosivas necesitan una fuerte protección. Compruebe las clasificaciones IP o NEMA para garantizar la seguridad. Por ejemplo, una válvula IP67 resiste el polvo y la inmersión en agua. Esto la hace ideal para su uso en exteriores. NTGD ofrece válvulas diseñadas para afrontar estos retos.
Recubrimientos más duraderos
El material y el revestimiento de la válvula influyen en su duración. Los materiales resistentes a la corrosión, como el acero inoxidable 316 o el PTFE, son los mejores para los productos químicos agresivos. También es importante que las juntas y los asientos sean resistentes. Los asientos metálicos o las juntas de fluoropolímero funcionan bien con fluidos ásperos o corrosivos. NTGD ofrece válvulas tratadas para estas necesidades específicas.
Automatización y control
Añadir actuadores para uso automático
La automatización de válvulas hace que los sistemas sean más seguros y eficientes. Los actuadores eléctricos proporcionan un control preciso y se conectan a sistemas digitales como Modbus. Esto permite la supervisión remota y el diagnóstico avanzado. Los actuadores neumáticos actúan con rapidez y son ideales para operaciones rápidas. Las válvulas automatizadas de NTGD admiten ambos tipos de actuadores para su sistema.
Sistemas de control adecuados (eléctricos o neumáticos)
Las válvulas modernas deben adaptarse a su sistema de control. Los actuadores eléctricos son fáciles de instalar y no necesitan aire. Los actuadores neumáticos son mejores para sistemas de movimiento rápido. Las válvulas automatizadas reducen los errores y mejoran la seguridad al reaccionar con rapidez. Las válvulas NTGD funcionan con muchos sistemas de control para ofrecer flexibilidad y fiabilidad.
Mantenimiento y longevidad
Mantenimiento sencillo
El fácil mantenimiento hace que las válvulas funcionen bien durante mucho tiempo. Las válvulas de tres piezas permiten sustituir piezas sin desmontar toda la válvula. La limpieza y las revisiones periódicas detienen el óxido y el desgaste. Las válvulas NTGD son fáciles de cuidar y duraderas.
Pensar en los costes totales
El coste total incluye la compra, el mantenimiento y la duración de la válvula. Los cuidados regulares, como la limpieza y las revisiones, evitan reparaciones costosas. Las válvulas de alta calidad, como las NTGD, ahorran dinero con el tiempo. Esto garantiza que su sistema funcione de forma eficaz y fiable.
Elegir bien válvula de bola mantiene los sistemas seguros, eficientes y económicos. Aspectos como el tamaño, el material y su funcionamiento son importantes. La válvula debe soportar la presión y el calor más elevados de su sistema para funcionar correctamente.
Puntos clave en los que pensar:
- Tamaño de la válvula: Ajuste el tamaño de la tubería y las necesidades de caudal para reducir las opciones.
- Selección de materiales: Utilice materiales que no se oxiden con el líquido.
- Modo de funcionamiento: Elija manual o automático en función del uso del sistema.
Las elecciones inteligentes mejoran los sistemas, reducen los costes de reparación y aumentan la seguridad. NTGD tiene muchas opciones sólidas para ayudarle a encontrar la mejor válvula de bola para tu trabajo.
