Las válvulas de compuerta son importantes para controlar líquidos y gases en las tuberías. Ayudan a iniciar o detener completamente el flujo. Una pieza en forma de compuerta se mueve hacia arriba o hacia abajo para controlarlo. Estas válvulas son muy útiles en oleoductos y gasoductos. Permiten que las cosas funcionen sin problemas y ayudan a evitar accidentes.
Las válvulas de compuerta funcionan bien en condiciones difíciles. Pueden soportar presiones de 1500, 2500 o incluso 4500 psi. Esto las hace fiables a altas presiones. Su robusto diseño también soporta altas temperaturas. Esto las mantiene seguras y duraderas en entornos difíciles.
Principales conclusiones
- Las válvulas de compuerta ayudan a controlar el movimiento de líquidos y gases en las tuberías. Son importantes para la seguridad y el buen funcionamiento de los trabajos relacionados con el petróleo y el gas.
- Existen diferentes válvulas de compuerta, como las de vástago ascendente y las de válvulas de compuerta de losa. Cada tipo está hecho para trabajos específicos y funciona mejor en determinadas condiciones.
- Es importante cuidar las válvulas de compuerta con comprobaciones y lubricación. Esto las mantiene funcionando bien y detiene las fugas.
- Las válvulas inteligentes y la automatización están cambiando la gestión de las tuberías. Hacen que las cosas sean más seguras y eficientes en el campo del petróleo y el gas.
- Elegir los materiales adecuados, como el acero al carbono o el acero inoxidable, es clave. Estos materiales válvulas de compuerta fuerte y fiable bajo alta presión y calor.
Válvulas de compuerta: Funcionalidad y tipos
Funcionamiento de las válvulas de compuerta

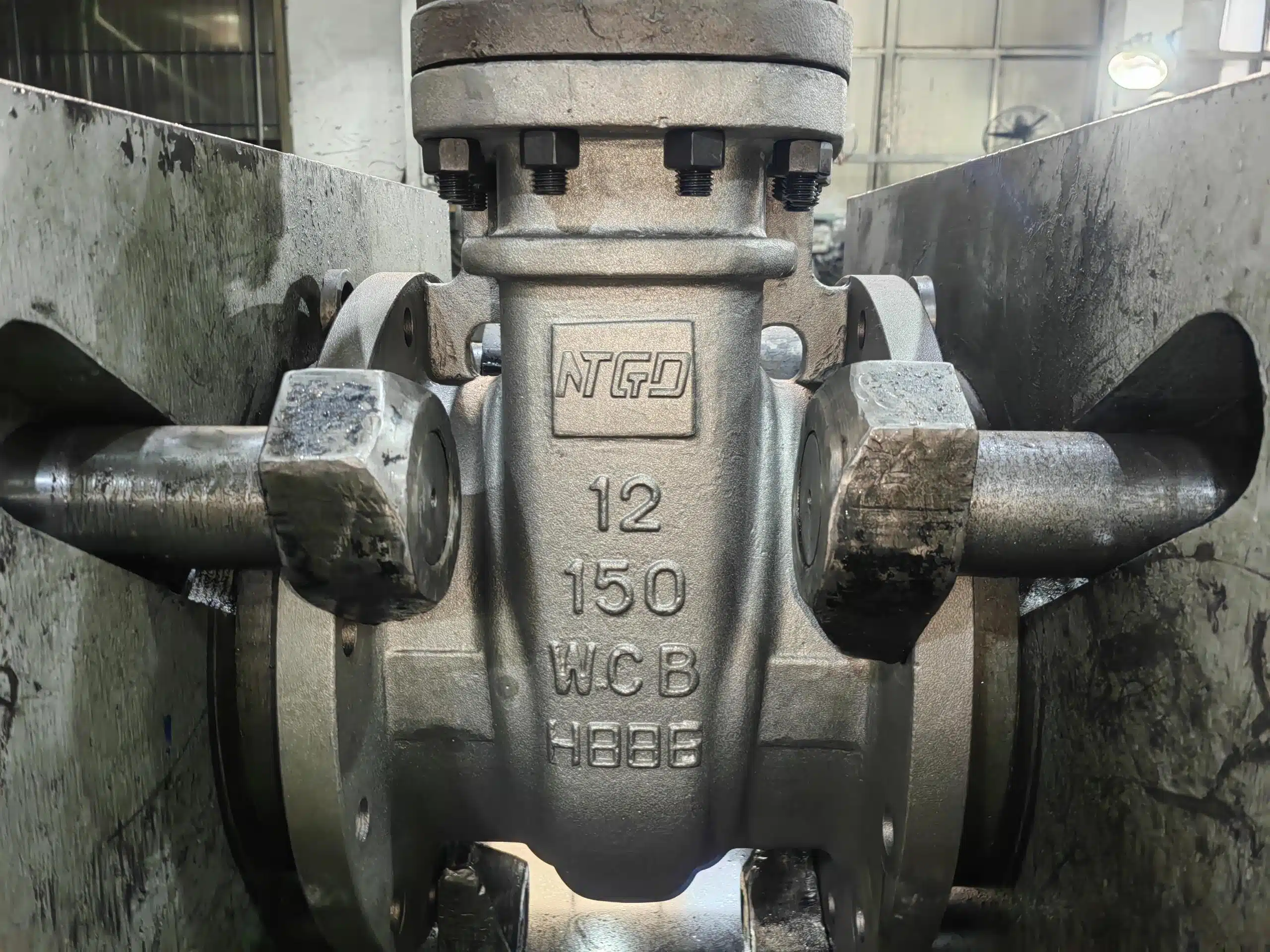

Las válvulas de compuerta utilizan una compuerta plana o en forma de cuña para controlar el caudal. Al girar el volante se mueve el vástago, que levanta o baja la compuerta. Esto deja pasar el fluido o lo bloquea por completo. Cuando está totalmente abierta, la válvula permite que el fluido fluya recto, reduciendo la pérdida de presión.
En el interior de una válvula de compuerta, piezas como el cuerpo, el bonete, el vástago, la compuerta y el asiento trabajan conjuntamente. La compuerta presiona contra el asiento para detener el flujo, mientras que el vástago mueve la compuerta suavemente. Este sencillo diseño hace que las válvulas de compuerta sean ideales para usos a alta presión, como en oleoductos y gasoductos.
Consejo: Los diagramas de las válvulas de compuerta muestran piezas como el volante, el vástago, la junta y la brida. Conocer estas piezas ayuda a comprender el funcionamiento de la válvula.
Tipos de válvulas de compuerta
Las válvulas de compuerta vienen en diferentes tipos para usos específicos. Las más comunes son:
- Válvulas de compuerta de vástago ascendente: El vástago se mueve hacia arriba cuando la válvula se abre, mostrando su posición. Son útiles cuando se necesita ver si la válvula está abierta o cerrada.
- Válvulas de compuerta de vástago no ascendente: El vástago no se mueve hacia arriba, lo que ahorra espacio. Son buenos para espacios reducidos.
- Válvulas de compuerta de losa: Tienen una compuerta plana que cierra a presión. Son resistentes y se utilizan a menudo en oleoductos y gasoductos.
- Válvulas de compuerta expansibles: Estos tienen un disco dividido que se expande para un sellado más hermético. Funcionan bien en sistemas de baja presión.
- Válvulas de compuerta de cuña: Tienen una compuerta en forma de cuña para un sellado fuerte. Soportan muchas presiones y temperaturas.
Cada tipo tiene sus propias ventajas. Por ejemplo, las válvulas de compuerta de losa permiten un flujo suave sin turbulencias. Las válvulas de compuerta expansibles son ideales para sellar en sistemas de baja presión.
Materiales clave en la construcción de válvulas de compuerta
Los materiales utilizados en las válvulas de compuerta influyen en su funcionamiento y duración. Los materiales más comunes son:
- Acero al carbono: Resistente y soporta altas presiones, perfecto para oleoductos y gasoductos.
- Acero inoxidable: Resistente a la oxidación, ideal para fluidos agresivos o corrosivos.
- Bronce: Utilizado en válvulas pequeñas, resiste el desgaste y dura mucho tiempo.
- Aceros aleados: Fabricado para soportar calor y presión extremos, lo que garantiza su durabilidad.
Los materiales se prueban para garantizar su fiabilidad. Las válvulas se someten a ciclos de presión para comprobar su estanqueidad y resistencia. Después de muchos ciclos, se inspeccionan para comprobar su desgaste y rendimiento. Estas pruebas demuestran que pueden soportar condiciones duras, como las de los oleoductos y gasoductos.
Nota: Elegir el material adecuado depende del trabajo. El acero inoxidable es mejor para fluidos corrosivos, mientras que el acero al carbono funciona bien en sistemas de alta presión.
Aplicaciones de las válvulas de compuerta en oleoductos y gasoductos
Las válvulas de compuerta son muy importantes en la industria del petróleo y el gas. Ayudan a que las cosas funcionen sin problemas en las tareas de upstream, midstream y downstream. Estas válvulas pueden soportar altas temperaturas y presiones, lo que las hace esenciales.
Papel en las operaciones ascendentes
En el trabajo aguas arriba, las válvulas de compuerta se utilizan para encontrar y producir petróleo y gas. Se encuentran en la perforación, la terminación de pozos y la fijación de pozos. Estas válvulas controlan el flujo de los pozos, manteniendo el proceso seguro y eficiente.
Por ejemplo, durante la perforación, las válvulas de compuerta gestionan el lodo de perforación. Este lodo enfría la perforadora y lleva los recortes a la superficie. Las válvulas detienen las fugas y mantienen constante la presión. Esto ayuda a evitar peligrosas explosiones y otros problemas.
¿Lo sabías? La búsqueda de nuevas reservas de petróleo y gas aumenta la necesidad de válvulas de compuerta. Son una pieza clave del trabajo aguas arriba.
Papel en las operaciones Midstream
El Midstream consiste en mover y almacenar petróleo y gas. Las válvulas de compuerta son muy importantes en este sector. Se utilizan en oleoductos, tanques de almacenamiento y estaciones de compresión. Estas válvulas controlan el flujo y pueden cerrar partes del sistema cuando sea necesario.
Aproximadamente 35% de todas las válvulas utilizadas en el mundo son para petróleo y gas. Esto demuestra la importancia de las válvulas de compuerta en el sector del midstream. Son resistentes y pueden soportar fluidos agresivos, lo que las hace ideales para oleoductos y gasoductos. Con más proyectos de gas de esquisto y GNL, la necesidad de estas válvulas es cada vez mayor.
A continuación le explicamos cómo se utilizan en el sector del petróleo y el gas:
| Segmento | Descripción de la aplicación |
|---|---|
| Aguas arriba | Válvulas utilizadas en perforación, terminación y fijación de pozos. |
| Midstream | Válvulas utilizadas en tuberías, tanques de almacenamiento y estaciones de compresión. |
| Aguas abajo | Válvulas utilizadas en refinerías y plantas de procesamiento de gas. |
Papel en las operaciones derivadas
En el trabajo aguas abajo, las válvulas de compuerta se utilizan para refinar y procesar petróleo y gas. Se encuentran en refinerías, plantas químicas y lugares de procesamiento de gas. Estas válvulas controlan el flujo de petróleo y gas a medida que se convierten en productos como combustible y plásticos.
Por ejemplo, en una refinería, las válvulas de compuerta gestionan el flujo de fluidos en las torres de destilación. Detienen las fugas incluso a altas temperaturas y presiones. Esto hace que el proceso sea más seguro y eficiente al detener las fugas perjudiciales.
Consejo: El cuidado de las válvulas de compuerta en el trabajo aguas abajo ayuda a que duren más. También las mantiene funcionando bien en condiciones difíciles.
Ventajas de las válvulas de compuerta
Durabilidad y longevidad
Las válvulas de compuerta están hechas para durar en condiciones duras. Están fabricadas con materiales resistentes, como el acero al carbono y el hierro fundido. Estos materiales resisten los daños, incluso con un uso frecuente. Pero hay que cuidarlas con regularidad para evitar la oxidación y las fugas.
- Las pruebas realizadas con análisis de elementos finitos (FEA) demuestran que las válvulas de compuerta son resistentes. Muestran cómo estas válvulas soportan la tensión en sistemas de alta presión.
- Los estudios demuestran que, aunque las válvulas de compuerta necesitan mantenimiento debido a sus piezas móviles, su robusta construcción hace que duren mucho tiempo en lugares difíciles.
Cuidar las válvulas de compuerta ayuda a que funcionen más y mejor en los oleoductos y gasoductos.
Sellado eficaz y prevención de fugas
Las válvulas de compuerta son excelentes para detener fugas, incluso a alta presión. Su diseño crea un sello hermético cuando están cerradas, manteniendo los fluidos en su interior. Esto es muy importante para la seguridad y el buen funcionamiento de las operaciones de petróleo y gas.

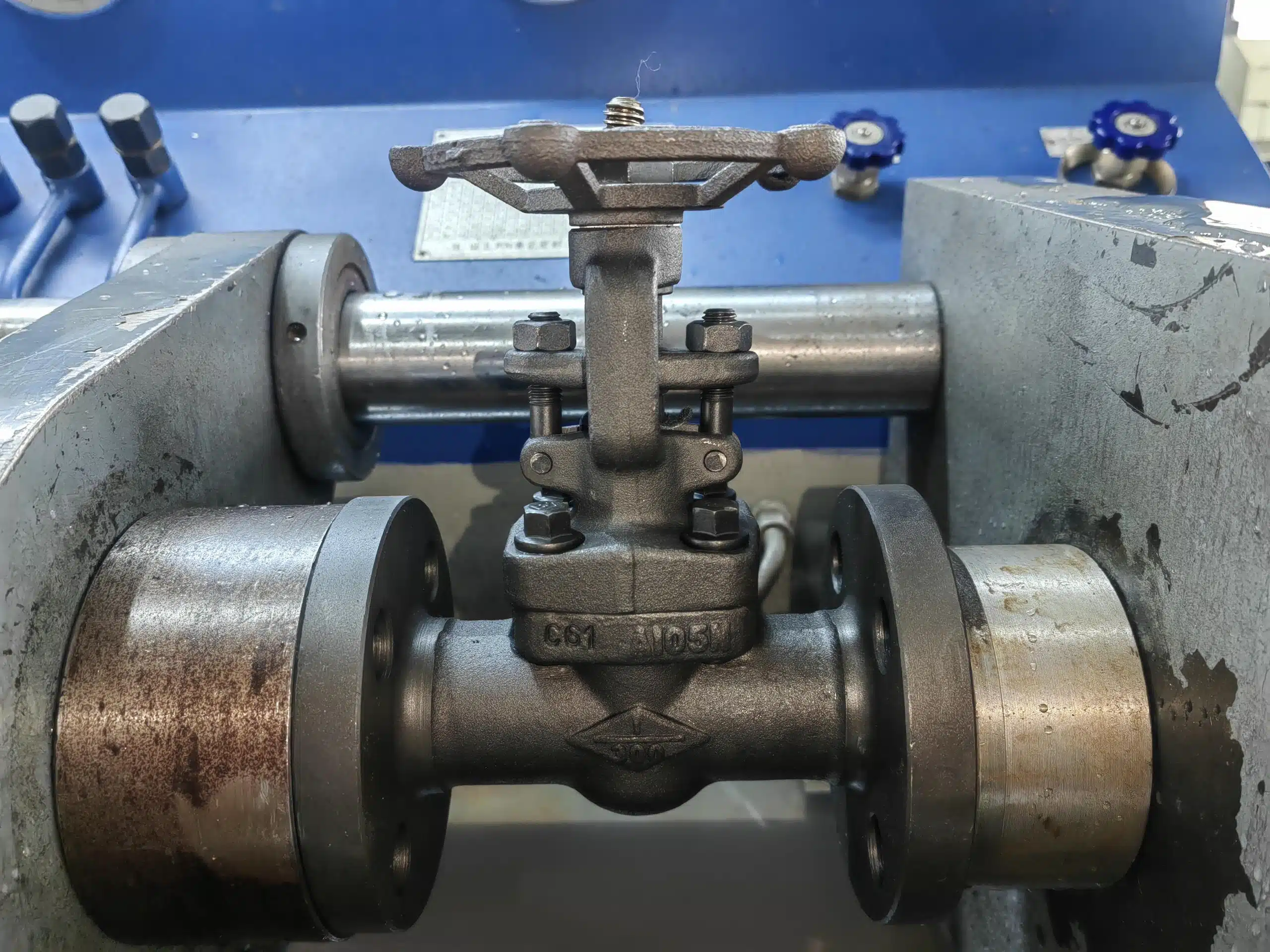

| Tipo de prueba | Propósito |
|---|---|
| Prueba de la cáscara | Comprueba si la válvula detiene las fugas bajo diferentes presiones. |
| Prueba del asiento trasero | Asegura que la presión no se escape más allá del vástago o del sello del eje. |
| Prueba de cierre a baja presión | Comprueba si la válvula sella bien a baja presión. |
| Prueba de cierre a alta presión | Confirma que la válvula sella correctamente bajo alta presión, clave para sistemas resistentes. |
Estas pruebas demuestran la fiabilidad de las válvulas de compuerta para detener fugas. Puede contar con ellas para mantener la seguridad de los sistemas, incluso en condiciones difíciles.
Manejo de altas presiones y temperaturas
Las válvulas de compuerta funcionan bien en condiciones extremas. Soportan presiones de hasta 15.000 psi y temperaturas superiores a 300°C (572°F). Esto las hace perfectas para oleoductos y gasoductos con fluidos difíciles.
- Resistencia a la temperatura: Las válvulas de compuerta funcionan a temperaturas superiores a 300°C, ideales para usos industriales.
- Resistencia a la corrosión: Aleaciones especiales como Inconel y Hastelloy combaten la oxidación, haciendo que las válvulas duren más.
- Rendimiento de sellado: Las juntas estancas detienen las fugas, incluso en sistemas de alta presión.

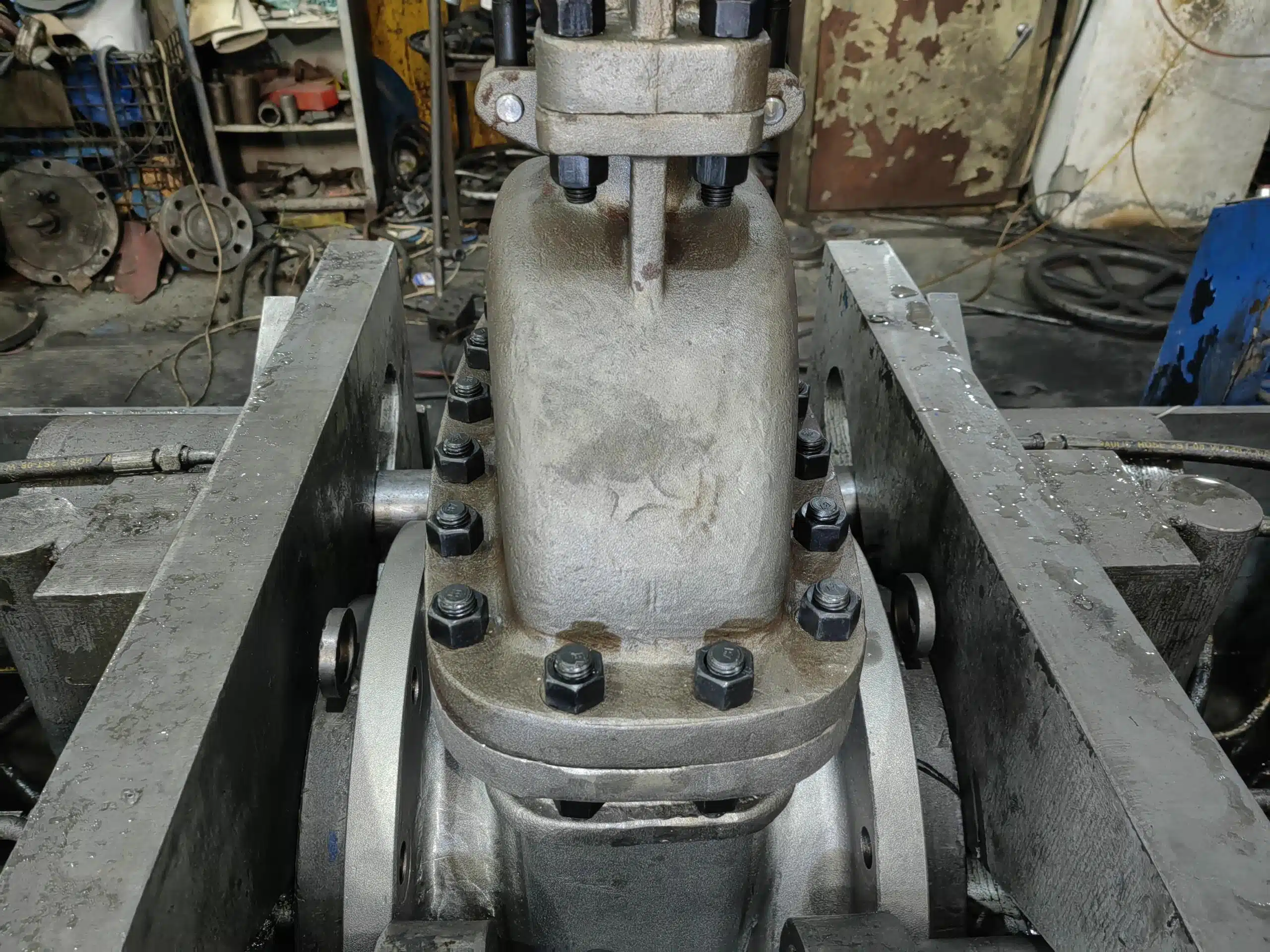

| Tipo de prueba | Descripción |
|---|---|
| Pruebas criogénicas | Pruebas de válvulas a temperaturas muy bajas, como -196 °C (-320 °F) para usos de GNL. |
| Pruebas de presión | Las pruebas hidrostáticas comprueban si las válvulas soportan altas presiones a lo largo del tiempo. |
| Pruebas de resistencia | Las pruebas de larga duración comprueban la resistencia de la válvula en condiciones cambiantes de presión y calor. |
Con estas características, las válvulas de compuerta mantienen la seguridad y eficacia de las tuberías, incluso en las condiciones más duras.
Mantenimiento de válvulas de compuerta
El cuidado de las válvulas de compuerta hace que funcionen bien y duren más. Las comprobaciones periódicas, la adición de lubricante y la solución de problemas son pasos clave. Esto ayuda a que las válvulas funcionen sin problemas en los oleoductos y gasoductos.
Prácticas de inspección y control
Revisar las válvulas a menudo ayuda a detectar problemas a tiempo. Vigilar las piezas de las válvulas garantiza que se mantengan en buen estado. Las nuevas herramientas, como las juntas autoajustables y magnéticas, hacen que las válvulas sean más fiables. También reducen la necesidad de frecuentes comprobaciones manuales.
He aquí algunos consejos sencillos para inspeccionar las válvulas de compuerta:
- Reduzca la presión del sistema antes de iniciar cualquier tarea de mantenimiento.
- Busque fugas alrededor del cuerpo de la válvula y las juntas.
- Compruebe si el asiento de la válvula y el disco están dañados o desgastados.
- Asegúrese de que la conexión entre el capó y la carrocería esté bien apretada para evitar fugas.
Consejo: Herramientas como el vástago ascendente ORBIT válvula de bola son fáciles de usar. Requieren menos esfuerzo y agilizan las inspecciones.
Lubricación y mantenimiento de juntas
La lubricación ayuda a que las piezas se muevan con facilidad y duren más. Añadir lubricante a las roscas del vástago y a la tuerca facilita la apertura y el cierre de la válvula. Mantener las juntas en buen estado evita fugas y mejora el rendimiento.
Los pasos para una buena lubricación y cuidado de las juntas incluyen:
- Añada lubricante a las roscas del vástago y a la tuerca para reducir el desgaste.
- Sustituya rápidamente las juntas dañadas o desgastadas.
- Ajuste la empaquetadura de la válvula cada mes para evitar fugas de líquido.
Nota: Comprobar a tiempo la presencia de óxido y desgaste ayuda a que la válvula dure más.
Solución de problemas comunes
Problemas como las fugas o los atascos pueden causar retrasos. Detectar y solucionar estos problemas a tiempo ahorra tiempo y dinero. Las comprobaciones visuales y las pruebas de presión pueden detectar juntas rotas o piezas dañadas.
Siga estos pasos para solucionar los problemas más comunes de las válvulas:
- Detecte las fugas a tiempo, sobre todo en los sistemas de aguas residuales.
- Limpie las piezas de la válvula para eliminar obstrucciones.
- Alise el asiento y el disco de la válvula para conseguir un cierre más hermético.
Siguiendo estos pasos, las válvulas de compuerta se mantendrán fuertes y funcionarán bien, incluso en condiciones difíciles.
El futuro de la tecnología de válvulas de compuerta
Tecnología de válvulas inteligentes
Las válvulas inteligentes están cambiando el funcionamiento de las válvulas de compuerta en las tuberías. Estas válvulas disponen ahora de sensores y componentes electrónicos para comprobar al instante el caudal, la presión y la temperatura. Estos datos ayudan a mejorar el rendimiento de las tuberías y a solucionar los problemas a tiempo.
Las principales características de las válvulas inteligentes son:
- Control en tiempo real: Los sensores comprueban constantemente el estado de los fluidos.
- Mantenimiento predictivo: Las alertas avisan de los problemas, reduciendo el tiempo de inactividad.
- Eficiencia energética: Los cambios automáticos ahorran energía y reducen los residuos.
Las válvulas inteligentes son cada vez más populares porque aumentan la seguridad y la eficiencia. Un informe de 2025 muestra su papel clave en el buen funcionamiento de las tuberías.
Automatización y control remoto
La automatización y la supervisión a distancia están cambiando la gestión de las tuberías. Las válvulas de compuerta automatizadas permiten controlarlas desde lejos, reduciendo el trabajo manual. Esto hace que las tuberías sean más seguras y rápidas de gestionar, sobre todo en zonas de riesgo.
Entre las ventajas de la automatización se incluyen:
- Acceso a distancia: Válvulas de control a kilómetros de distancia en salas de control.
- Mayor precisión: Los sistemas automatizados ajustan los caudales con precisión.
- Mayor seguridad: La supervisión a distancia mantiene a los trabajadores fuera de peligro.
Se prevé que el mercado de válvulas de compuerta crezca hasta alcanzar los 1.400 millones de euros en 2035. Este crecimiento se debe a una mejor automatización y a sistemas de control de fluidos más inteligentes.
| Año | Tamaño del mercado (miles de millones de USD) | CAGR (%) |
|---|---|---|
| 2023 | 7.24 | N/A |
| 2024 | 7.44 | N/A |
| 2035 | 10.0 | 2.73 |
Innovaciones en diseño y materiales
Los nuevos diseños y materiales hacen que las válvulas de compuerta sean más resistentes y mejores. Los expertos utilizan herramientas como el análisis de elementos finitos (FEA) y la dinámica de fluidos computacional (CFD) para probar las válvulas. Estas herramientas muestran cómo las válvulas soportan la alta presión y el calor.
Las mejoras recientes incluyen:
- Modificaciones de diseño: Las válvulas están diseñadas para trabajos duros en el sector del petróleo y el gas.
- Eficacia hidráulica: Nuevos métodos mejoran el movimiento de los fluidos a través de las válvulas.
- Materiales avanzados: Las aleaciones como el Inconel resisten la oxidación y duran más.
| Título del estudio | Innovaciones clave | Técnicas utilizadas |
|---|---|---|
| Revisión del diseño y análisis de válvulas de compuerta mediante diversas técnicas asistidas por ordenador | Diseños más resistentes para trabajos de alta presión en petróleo y gas | Análisis de elementos finitos (FEA) y método de diseño asistido por ordenador (CADM) |
| Análisis hidráulico de una válvula de compuerta mediante dinámica de fluidos computacional (CFD) | Pruebas de válvulas en condiciones extremas | Dinámica de fluidos computacional (CFD) |
| Estudio experimental de una válvula de compuerta para mejorar su eficacia hidráulica en canales de laboratorio | Mejora del flujo de fluidos en diferentes condiciones | Experimentos y comparaciones teóricas |
Estas actualizaciones hacen que las válvulas de compuerta sean más fiables y eficaces, incluso en situaciones difíciles.
Las válvulas de compuerta son fundamentales para mantener la seguridad de los oleoductos y gasoductos. Funcionan bien bajo alta presión y calor, lo que las hace esenciales. Un cuidado regular, como añadir grasa y revisar las piezas, ayuda a que duren más.
- El mercado de las válvulas de compuerta puede alcanzar $10.000 millones de dólares en 2035. Este crecimiento se debe a las necesidades industriales y a las nuevas tecnologías.
- Nuevas ideas como válvulas inteligentes y automatización hacen que las tuberías sean más seguras. La mejora de los materiales hace que las válvulas sean más resistentes y fáciles de mantener.
El uso de estas mejoras garantiza que las tuberías sean seguras y funcionen mejor.
