Al comparar un Válvula de bola con muñón frente a válvula de bola flotante, la principal diferencia radica en cómo se sostiene la bola y cómo se genera la fuerza de sellado. En una válvula de bola flotante, la presión de la línea empuja ligeramente la bola hacia el asiento aguas abajo. En una válvula de bola con muñones, la bola se sostiene mecánicamente mediante unos muñones, y los asientos, accionados por resorte o asistidos por presión, se desplazan hacia la bola fija.
Al comparar un Válvula de bola flotante frente a válvula de bola con muñón Desde el punto de vista de la selección, los diseños flotantes suelen ser los preferidos para aplicaciones de cierre de menor tamaño, más limpias y de presión moderada, en las que la simplicidad y un menor costo inicial son factores importantes. Los diseños montados sobre muñón suelen ser los preferidos para tamaños más grandes, presiones más altas, pares de operación más bajos, accionamiento por actuador, requisitos relacionados con el DBB o aplicaciones de aislamiento crítico.
Esta guía explica la diferencia entre los diseños de válvulas de bola flotante y de muñón desde el punto de vista de la selección técnica.
Válvula de bola con muñón frente a válvula de bola flotante: comparación rápida
La tabla siguiente ofrece una visión general práctica antes de analizar cada diseño con más detalle.
| Punto de comparación | Válvula de bola flotante | Válvula de bola Trunnion | Significado de la selección |
|---|---|---|---|
| Soporte de bola | La bola no está apoyada de forma rígida sobre los muñones | La bola se apoya sobre muñones o cojinetes superiores e inferiores | Esto determina si la presión puede desplazar la bola contra el asiento o si la bola permanece fija bajo carga |
| Movimiento del balón | La bola puede desplazarse ligeramente hacia el asiento situado aguas abajo | La bola permanece fija y gira sobre su propio eje | El movimiento influye en la tensión de contacto del asiento, el par de funcionamiento y el comportamiento frente al desgaste |
| Movimiento del asiento | Por lo general, el asiento permanece fijo mientras la bola se desplaza hacia él | Los jugadores se desplazan hacia el balón parado | Los asientos móviles son importantes en muchos diseños de muñones de alta presión, ya que la fuerza de sellado depende del diseño del asiento |
| Ruta de carga de sellado | La presión de la línea empuja la bola contra el asiento situado aguas abajo | Los asientos con resorte o asistidos por presión se sellan contra la bola fija | La trayectoria de carga influye directamente en la estabilidad del sellado, la carga sobre el asiento, la demanda de par y el dimensionamiento del actuador |
| Idoneidad para la presión | Se utiliza habitualmente en aplicaciones de presión baja a moderada | Es habitual en condiciones de mayor presión o en aplicaciones más exigentes | La elección final depende de la presión, el tamaño, el diseño del asiento, la capacidad de la válvula y las especificaciones del proyecto |
| Talla adecuada | Se utiliza a menudo en tamaños pequeños o medianos | Se suele elegir para válvulas de mayor diámetro | Los tamaños más grandes aumentan la fuerza que actúa sobre la bola y el asiento, lo que hace que la estructura de soporte cobre mayor importancia |
| Par de funcionamiento | Puede aumentar a medida que aumentan la presión y el tamaño | Normalmente se utiliza en servicios de alta presión o de gran tamaño | El par influye en el funcionamiento manual, la selección de la caja de cambios y el dimensionamiento de los actuadores neumáticos o eléctricos |
| Coste | Menor costo inicial en muchas aplicaciones | Mayor costo inicial debido al mayor número de componentes | Compare el costo inicial con el riesgo a lo largo del ciclo de vida, la exposición al tiempo de inactividad y los requisitos de los actuadores |
| Mantenimiento | Estructura más sencilla, menos componentes | Cuanto más compleja es la estructura, más puntos de inspección hay | La planificación del mantenimiento debe tener en cuenta la gravedad de la avería, el desgaste de los cojinetes, la accesibilidad y el costo de la parada |
| DBB / alivio de cavidad | Limitado o dependiente del diseño | Se encuentran más comúnmente en diseños con muñón | El DBB, el drenaje del cuerpo y el alivio de la cavidad deben confirmarse mediante el diseño del asiento y la ficha técnica |
| Ajuste estándar | Servicio limpio, tuberías compactas, uso moderado | Servicio de aislamiento de alta presión, gran tamaño, automatizado o crítico | A la hora de decidir, ten en cuenta las condiciones de servicio, no solo el nombre de la válvula |

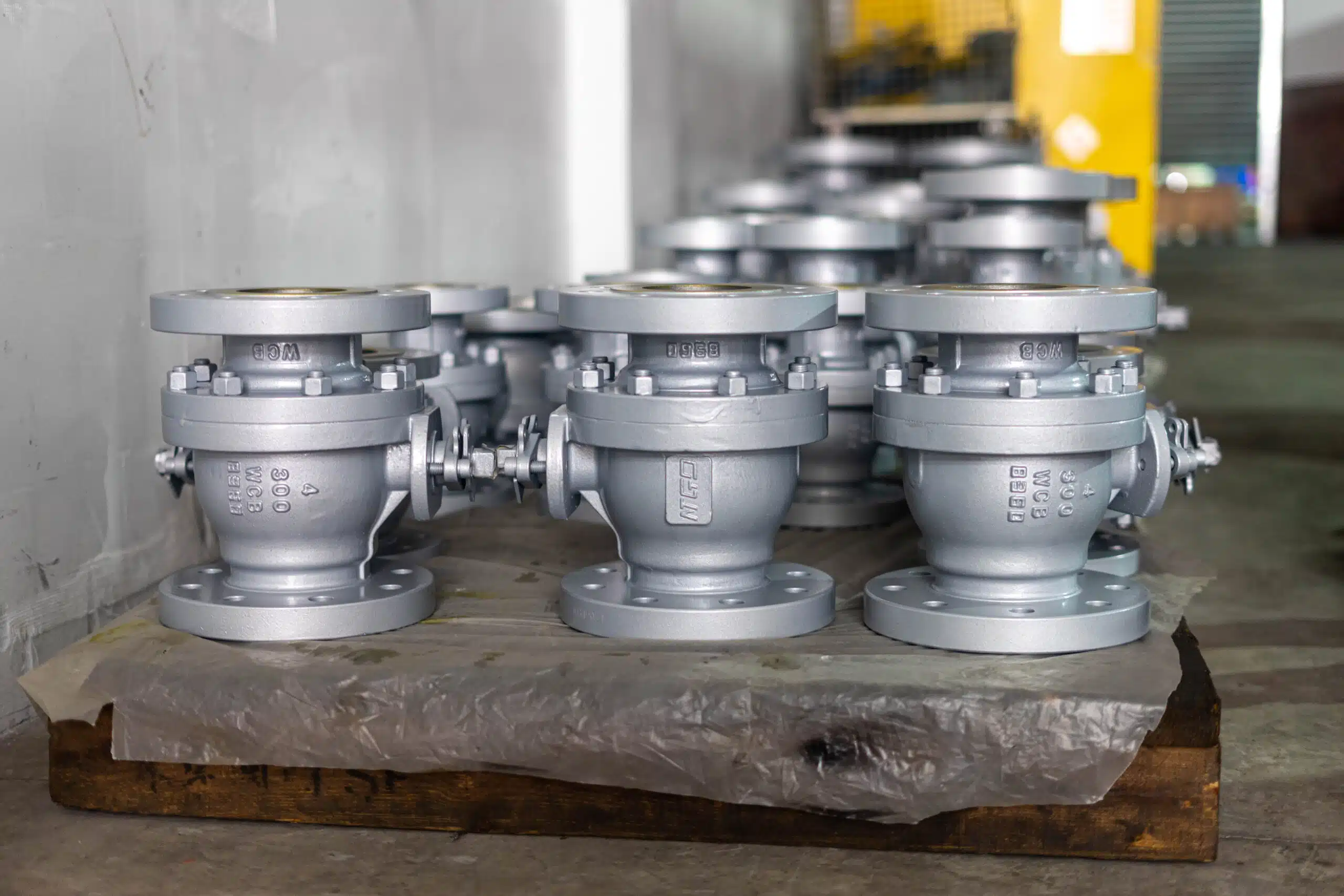

¿Qué es una válvula de bola flotante?
A válvula de bola flotante es una válvula de bola de cuarto de vuelta en la que la bola se sujeta principalmente mediante los asientos, en lugar de fijarse mediante muñones. El vástago hace girar la bola, pero esta puede moverse ligeramente dentro del cuerpo de la válvula cuando la presión actúa sobre ella.
Soporte de bola flotante y sellado del asiento aguas abajo
En una válvula de bola flotante, la presión de la línea empuja la bola hacia el asiento aguas abajo cuando la válvula está cerrada. El asiento aguas abajo soporta la mayor parte de la carga de sellado. Esta acción asistida por la presión ayuda a la válvula a interrumpir el flujo, especialmente en aplicaciones de presión baja o moderada.
Este diseño es sencillo y muy utilizado porque cuenta con menos componentes de soporte internos que un diseño con montura de muñón. Sin embargo, a medida que aumentan el tamaño de la válvula, la presión diferencial o la severidad del servicio, también puede aumentar la fuerza que empuja la bola contra el asiento aguas abajo. Esa mayor carga sobre el asiento puede elevar el par de funcionamiento, aumentar el riesgo de desgaste del asiento o requerir una mayor atención al dimensionamiento del actuador.
Dónde se suelen instalar las válvulas de bola flotante
Una válvula de bola flotante suele ser una buena opción cuando el fluido es relativamente limpio, la presión es moderada y el proyecto requiere una válvula de cierre compacta y económica.
- tuberías de diámetro pequeño o mediano;
- servicio de líquidos o gases limpios;
- aislamiento de baja a media presión;
- funcionamiento manual o automatización básica;
- aplicaciones en las que el bajo costo inicial es un factor importante;
- servicios en los que el DBB o el alivio de las cavidades corporales no son un requisito fundamental.
No se debe elegir un diseño flotante únicamente porque sea más sencillo o más económico. Antes de establecer las especificaciones definitivas, es necesario verificar las condiciones del fluido, la clase de presión, el material de la sede, la temperatura y la frecuencia de funcionamiento.

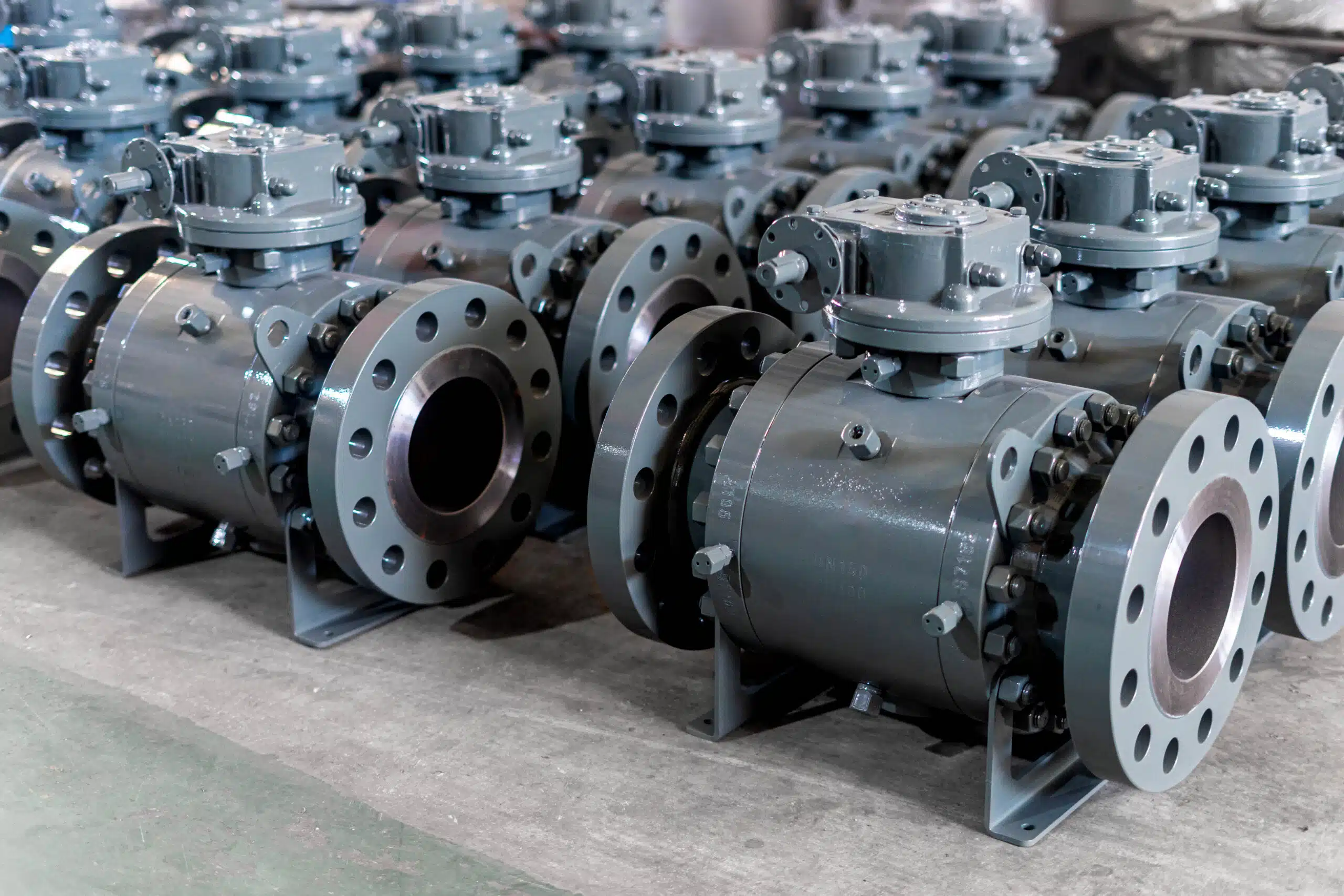

¿Qué es una válvula de bola con muñón?
A válvula de bola de muñón es una válvula de bola en la que la bola se apoya mecánicamente sobre muñones, ejes o cojinetes superiores e inferiores. La bola permanece fija en su posición y gira sobre su propio eje, en lugar de ser empujada hacia abajo por la presión de la línea.
Soporte fijo para el balón y asientos móviles
Lo más importante es:
En una válvula de bola con muñón, la bola permanece fija y los asientos se desplazan hacia ella.
A veces se describe esto como un diseño de bola fija, ya que la bola se mantiene en su sitio gracias a unos soportes superior e inferior, en lugar de desplazarse río abajo por la presión. Los asientos con resorte o asistidos por presión ejercen presión contra la bola fija para crear el sellado.
Dado que la carga de presión es absorbida por el sistema de soporte del muñón, en lugar de ejercer una fuerte presión sobre la bola contra el asiento aguas abajo, el diseño con muñón permite reducir el par de funcionamiento en aplicaciones de mayor tamaño o con presiones más elevadas. Esta lógica de bola fija y asiento móvil es la razón técnica por la que las válvulas de bola con montaje en muñón suelen elegirse para el aislamiento de tuberías en condiciones exigentes, válvulas de gran diámetro, accionamiento mediante actuador y aplicaciones en las que es importante contar con un sellado estable y un par de funcionamiento reducido.
Dónde se suelen instalar las válvulas de bola con muñón
La válvula de bola con muñón suele elegirse cuando la aplicación implica:
- una presión más alta;
- válvula de mayor tamaño;
- uso frecuente;
- accionamiento neumático, eléctrico o hidráulico;
- aislamiento de tuberías críticas;
- Requisitos de purga del cuerpo (DBB) o de alivio de cavidades;
- alta presión diferencial;
- servicios en los que es importante contar con un par estable para el dimensionamiento de los actuadores.
Las válvulas de bola con muñón no son automáticamente “mejores” en todas las situaciones. Por lo general, tienen más componentes y un costo inicial más elevado. Para aplicaciones de menor tamaño, con fluidos limpios y a presión moderada, un diseño flotante puede ser la opción más eficiente.
Diferencias técnicas clave entre las válvulas de bola con muñón y las válvulas de bola flotante
La diferencia entre una válvula de bola con muñón y una de bola flotante no radica únicamente en el nombre del diseño. Radica en la forma en que la carga de presión se transmite a través de la bola, los asientos, el vástago, el cuerpo y el actuador.

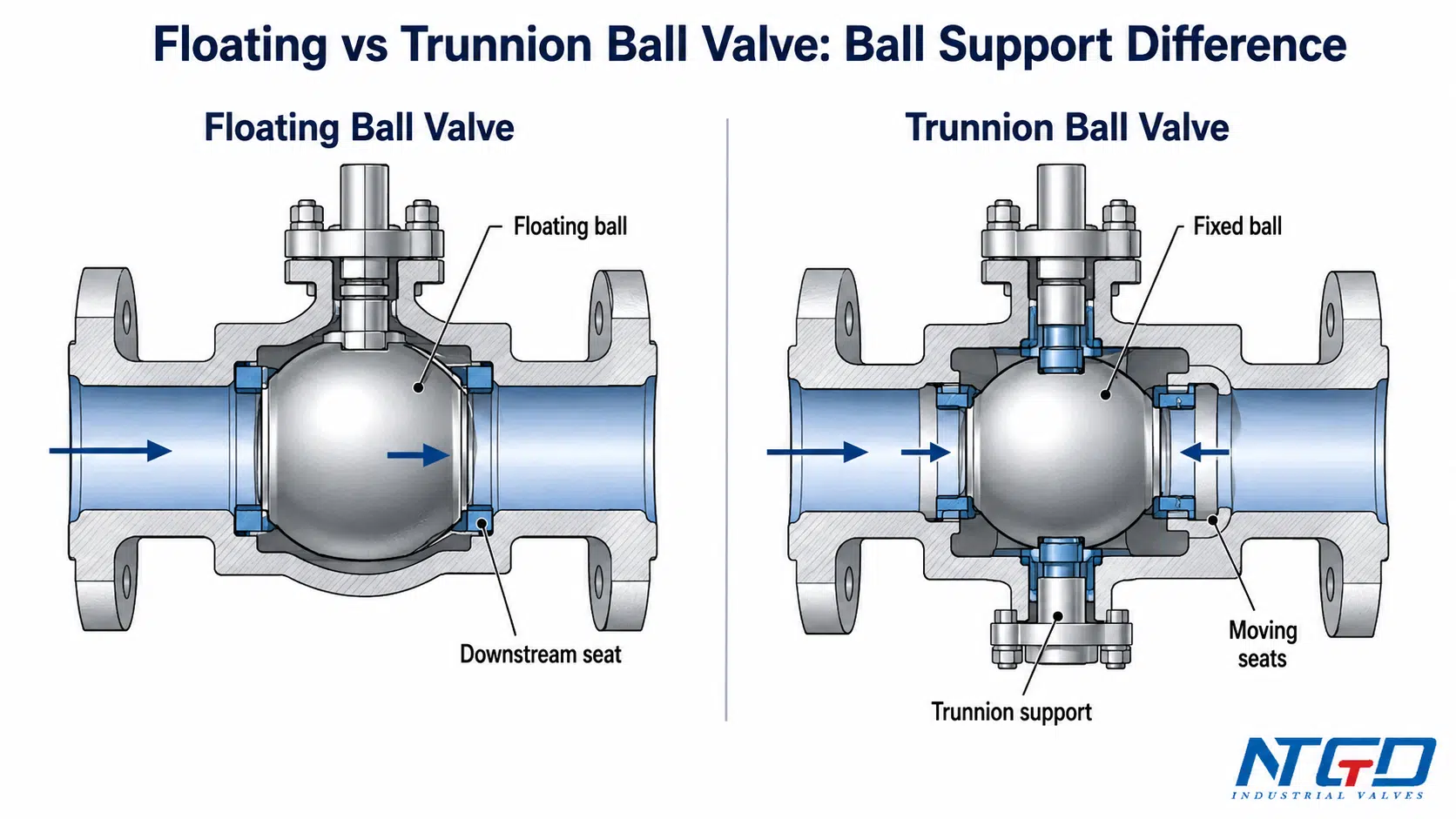

Soporte y movimiento de la bola
En una válvula de bola flotante, la bola se apoya en los asientos y puede desplazarse ligeramente bajo la presión de la línea. Este movimiento ayuda a presionar la bola contra el asiento aguas abajo. En condiciones de servicio moderadas, esto puede proporcionar un cierre confiable con una estructura sencilla. En condiciones de servicio más exigentes, ese mismo movimiento puede aumentar la tensión de contacto entre la bola y el asiento.
En una válvula de bola con muñones, la bola se apoya sobre muñones o cojinetes en la parte superior e inferior. La bola no se desplaza hacia abajo bajo presión, sino que gira alrededor de un eje fijo.
Esta diferencia estructural influye en la carga de sellado, el desgaste del asiento, el par de funcionamiento, el dimensionamiento del actuador y la planificación del mantenimiento. A la hora de tomar una decisión de ingeniería, la cuestión no es solo “qué válvula es más resistente”, sino cómo se comporta el método de soporte bajo la presión, el tamaño, los fluidos y la frecuencia de funcionamiento previstos.

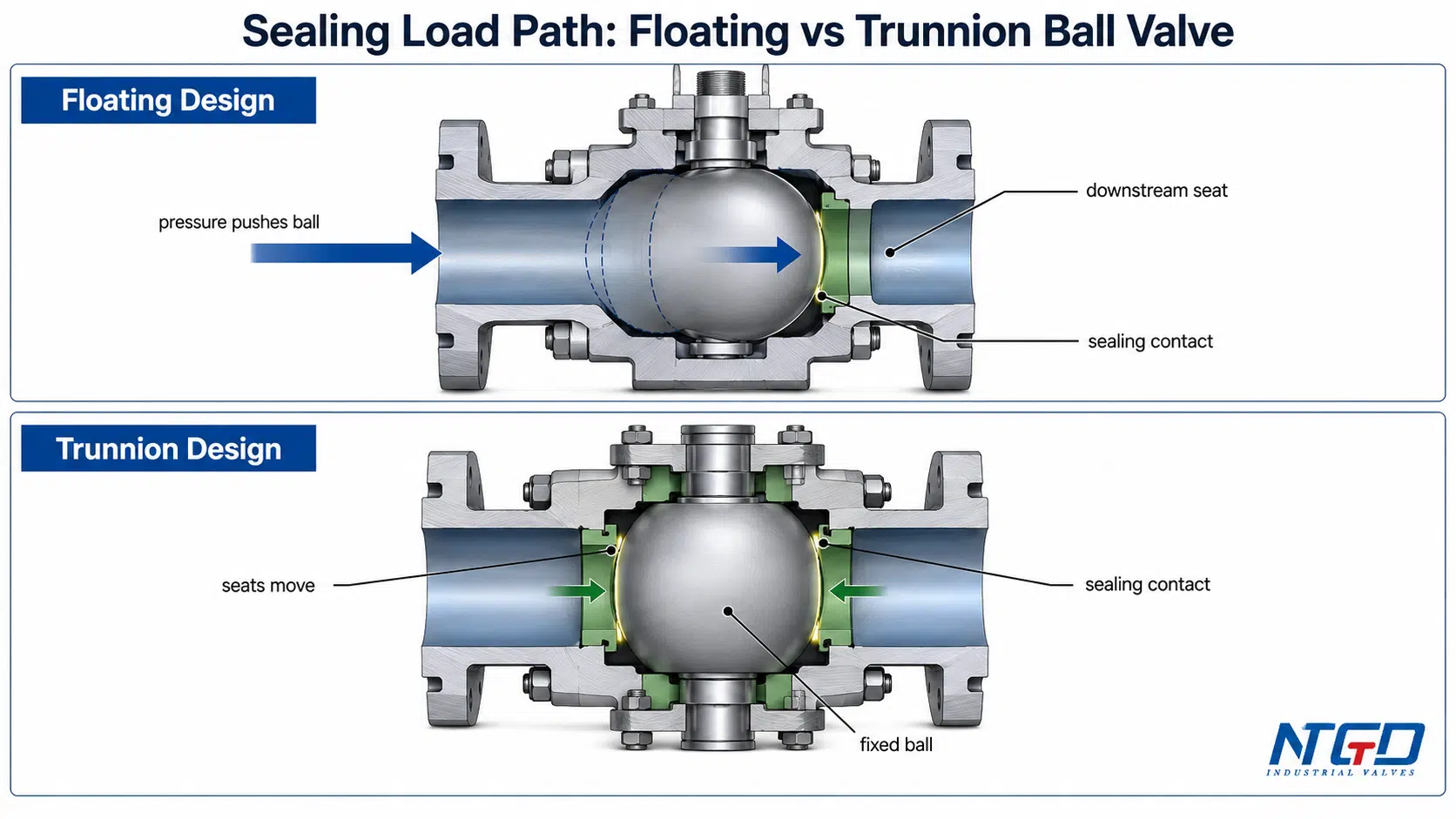

Mecanismo de sellado de la trayectoria de carga y el asiento
La lógica de sellado varía según el diseño.
| Factor de sellado | Válvula de bola flotante | Válvula de bola Trunnion |
|---|---|---|
| Movimiento principal bajo presión | La bola se desplaza ligeramente hacia la válvula de cierre situada aguas abajo | Los jugadores se desplazan hacia el balón parado |
| Punto principal de sellado | Asiento trasero | Interacción entre el asiento y la pelota, dependiendo del diseño del asiento |
| Comportamiento bajo carga | La carga de la bola sobre el asiento puede aumentar con la presión | El soporte giratorio ayuda a absorber la carga de presión |
| Efecto de par | Una mayor carga sobre el asiento puede aumentar el par de funcionamiento | El soporte de bola fija puede reducir el par en condiciones de uso exigentes |
| Preocupación en materia de ingeniería | Desgaste de los asientos y par motor bajo cargas elevadas | Diseño del asiento, carga del resorte, configuración del DBB y del alivio de la cavidad |
Por este motivo, no basta con una simple comparación de características. El comprador debe verificar cómo se sella la válvula, cómo están diseñadas las sedes y cuáles son los requisitos del proyecto en condiciones reales de funcionamiento.
La trayectoria de la carga de sellado también explica por qué dos válvulas de bola de tamaño y clase de presión similares pueden comportarse de manera diferente durante su funcionamiento. Un diseño flotante puede generar una mayor carga sobre el asiento a medida que aumenta la presión diferencial, mientras que un diseño con muñón puede distribuir la carga de presión a través de la estructura de soporte y el mecanismo del asiento.

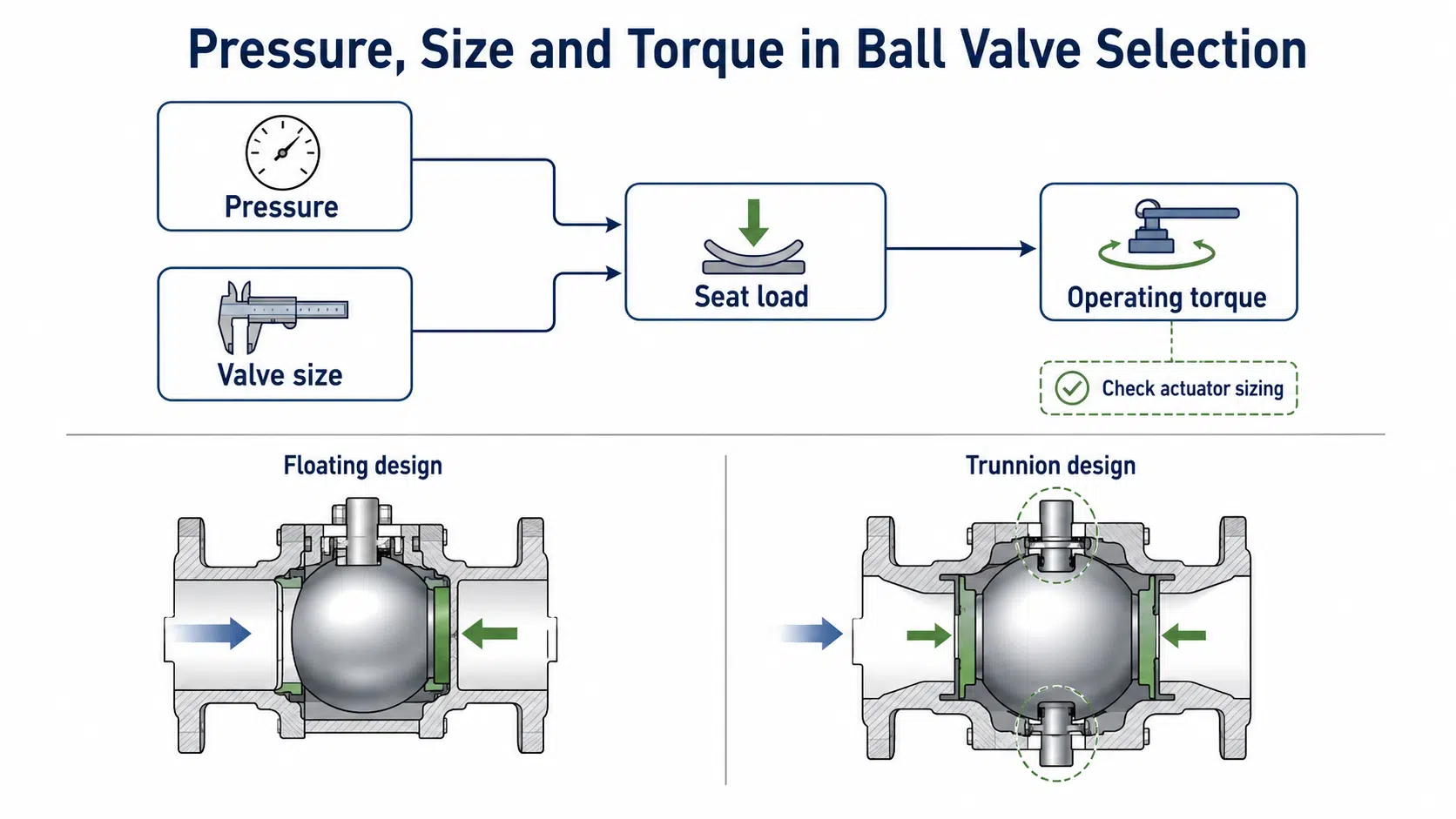

Presión, tamaño y par de funcionamiento
La presión, el tamaño, la carga sobre el asiento y el par de funcionamiento están relacionados entre sí.
A medida que aumenta la presión, el fuerza que actúa sobre una superficie determinada también aumenta, por lo que la carga que actúa sobre la bola y los asientos puede incrementarse. A medida que aumenta el tamaño de la válvula, la superficie efectiva expuesta a la presión también puede aumentar. En una válvula de bola flotante, esto puede aumentar la fuerza que empuja la bola contra el asiento aguas abajo. Esto puede hacer que la válvula sea más difícil de accionar, especialmente en tamaños más grandes o bajo una presión diferencial elevada.
Una válvula de bola con muñón ayuda a soportar esta carga al sostener la bola mecánicamente. Dado que la bola está fija, la válvula suele funcionar con un par de giro menor en aplicaciones de alta presión o de gran tamaño.
Esto no significa que todas las aplicaciones de alta presión deban utilizar un diseño con muñón, ni que las válvulas flotantes no puedan soportar condiciones de servicio exigentes. La decisión final depende de la construcción de la válvula, el material del asiento, la presión nominal, el tamaño, la temperatura, el fluido, la capacidad del actuador y los datos del fabricante.

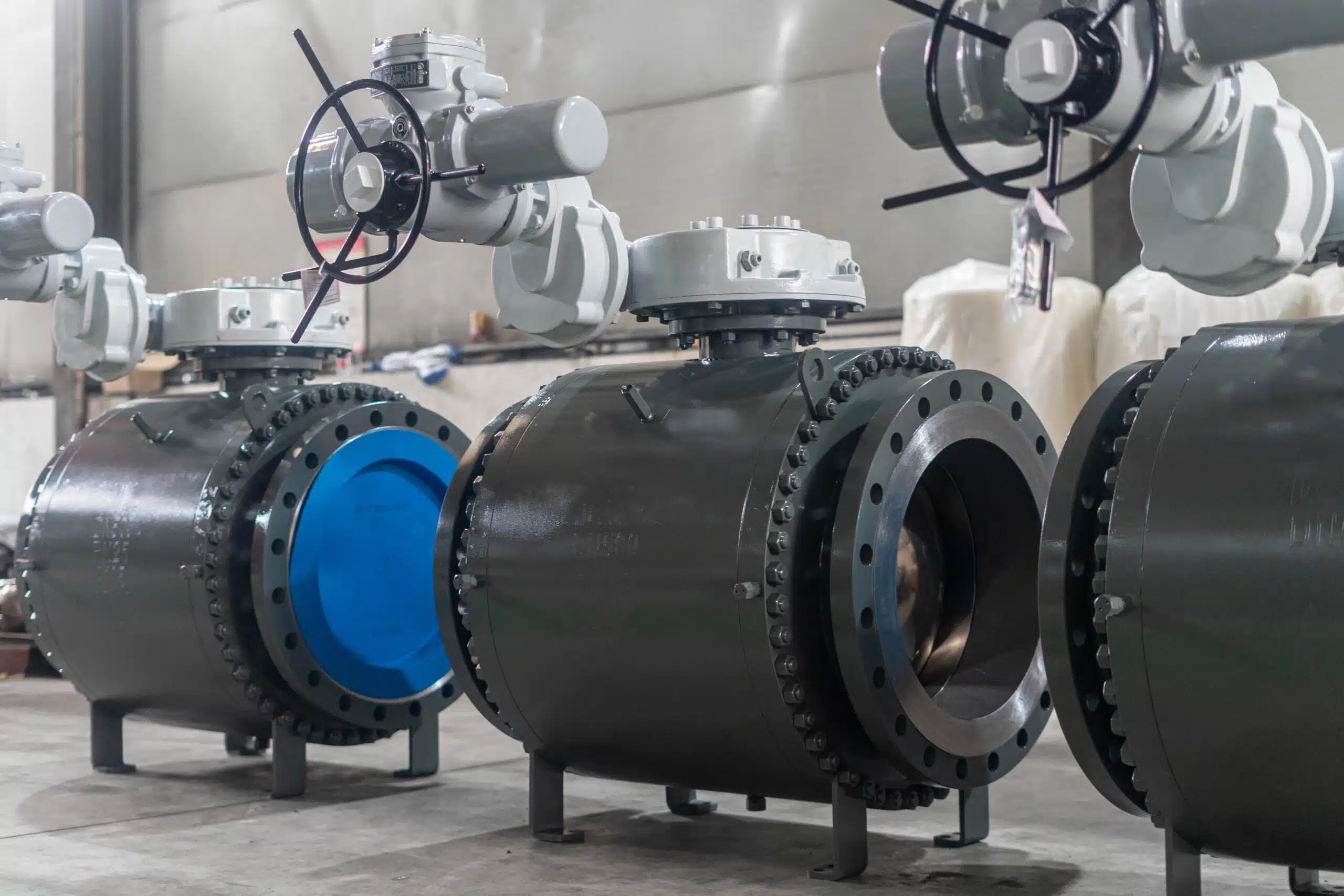

Dimensionamiento de actuadores y automatización
El par de funcionamiento es importante cuando la válvula se acciona mediante un engranaje, un actuador neumático, un actuador eléctrico o un actuador hidráulico.
Si se subestima el par, el actuador puede resultar sobredimensionado, subdimensionado, lento en su funcionamiento o poco confiable ante cambios de presión. Una válvula de bola flotante puede ser adecuada para muchas aplicaciones automatizadas, pero en aplicaciones de mayor tamaño o con presiones más altas, el aumento del par puede convertirse en un factor clave a la hora de elegir el modelo.
A menudo se prefiere una válvula de bola con soporte giratorio cuando:
- la válvula es grande;
- la presión es alta;
- la operación es frecuente;
- el dimensionamiento del actuador debe mantenerse estable;
- se requiere un aislamiento remoto o automatizado;
- Las condiciones de arranque y parada generan una mayor presión diferencial.
El actuador debe seleccionarse entre Datos confirmados sobre el par de apriete de las válvulas, y no solo del tipo de válvula. Para el servicio automatizado, se deben analizar conjuntamente el par de arranque, el par de funcionamiento, el factor de seguridad y las condiciones de presión antes de seleccionar el actuador.
Costos, mantenimiento y equilibrio entre el ciclo de vida
Las válvulas de bola flotante suelen tener una estructura más sencilla y un costo inicial más bajo. Esto las hace atractivas para aplicaciones generales en las que la presión, el tamaño y la frecuencia de funcionamiento no son extremos.
Las válvulas de bola con muñón suelen tener más componentes, como soportes de muñón, cojinetes, asientos con resorte, características específicas de la cavidad del cuerpo y, en ocasiones, configuraciones relacionadas con el sistema DBB. Esto aumenta el costo inicial y los requisitos de inspección, pero puede reducir el riesgo operativo en tuberías más grandes o de mayor importancia.
Una comparación práctica debería incluir:
| Factor de decisión | Válvula de bola flotante | Válvula de bola Trunnion |
|---|---|---|
| Costo inicial | Normalmente más bajo | Normalmente más alto |
| Complejidad de los componentes | Baja | Más alto |
| Par motor en condiciones de uso exigentes | Puede aumentar | A menudo más estable |
| Planificación del mantenimiento | Estructura más sencilla | Más componentes que inspeccionar |
| Valor crítico de aislamiento | Depende de la aplicación | A menudo, un ajuste más firme |
| Decisión sobre el ciclo de vida | Es mejor cuando el servicio es moderado | Ideal cuando la presión, el tamaño, la automatización o el riesgo de parada son factores importantes |
La elección correcta no es simplemente la válvula más barata. Es la válvula que se adapta a las condiciones de servicio y evita riesgos innecesarios a lo largo de su ciclo de vida.
Requisitos relativos a DBB, alivio de cavidades y purga del cuerpo
Algunos diseños de válvulas de bola con muñón pueden soportar doble bloqueo y purga, purga del cuerpo o funciones de alivio de presión en la cavidad. Estas características pueden resultar importantes en el aislamiento de tuberías, en aplicaciones de gas, en aplicaciones con hidrocarburos o en operaciones de mantenimiento críticas.
Sin embargo, nunca se debe dar por sentado que existe una descarga de la cavidad (DBB) o una descarga de la cavidad simplemente porque una válvula esté montada sobre muñón. La capacidad de lograr una descarga de la cavidad (DBB) o de controlar la sobrepresión en la cavidad no es una característica inherente a todas las válvulas montadas sobre muñón. Depende del diseño del asiento, la disposición de sellado, la configuración del asiento con autodescarga, la conexión de purga del cuerpo, la disposición de la descarga de la cavidad y las especificaciones del proyecto.
Si se requiere DBB, DIB, purga del cuerpo o alivio de presión en la cavidad, esto debe indicarse claramente en la solicitud de cotización y verificarse con la ficha técnica de la válvula.

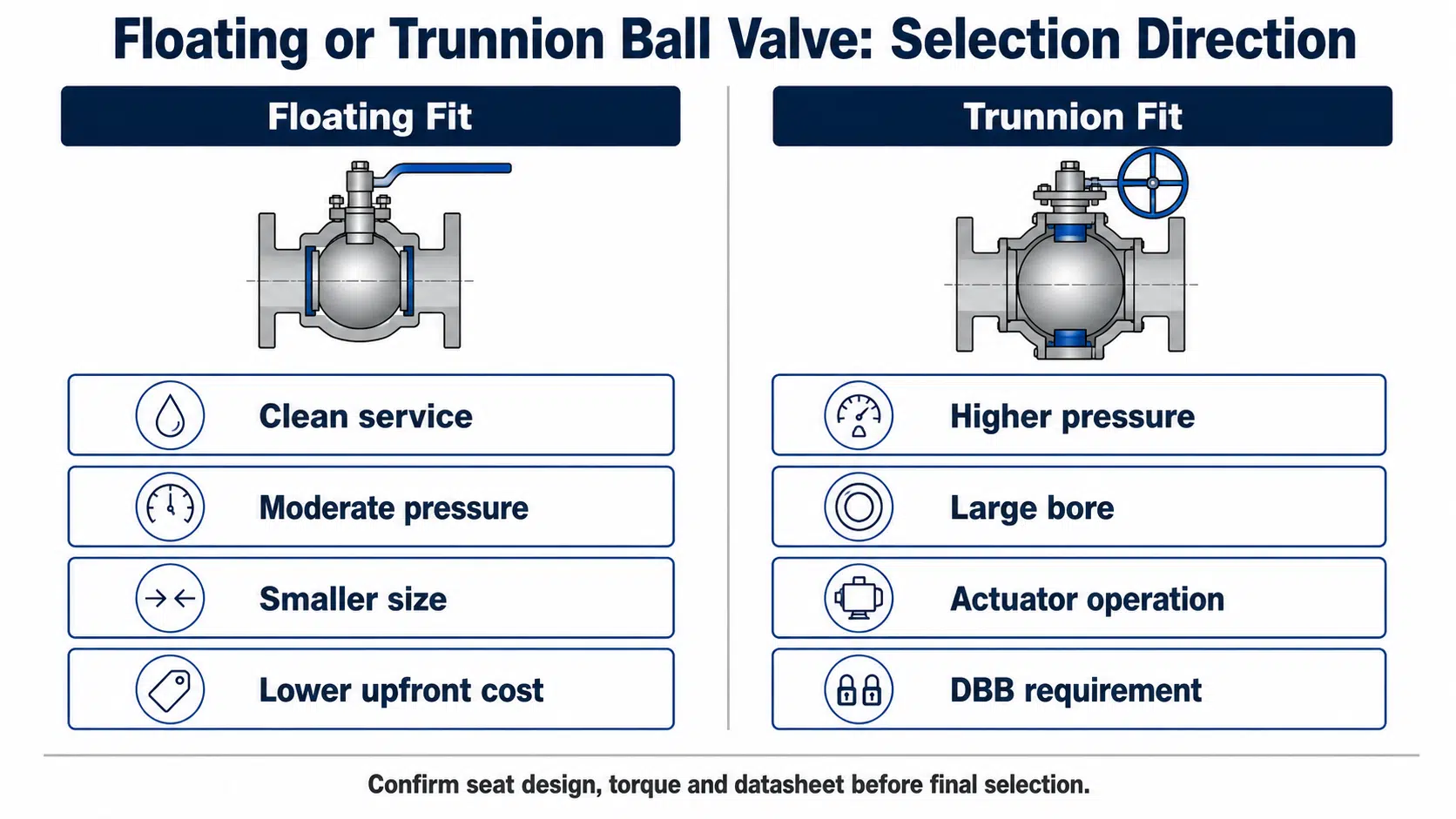

Cuándo elegir una válvula de bola flotante frente a una de muñón
Una matriz de selección basada en condiciones suele ser más útil que una larga lista de sectores. Un mismo sector puede utilizar tanto válvulas de bola flotante como de muñón, dependiendo de la presión, el tamaño, el fluido y el funcionamiento.
Esta matriz ofrece una guía general para la selección. Si las condiciones son mixtas, como por ejemplo alta presión con una válvula de tamaño reducido, presión moderada con un diámetro interior muy grande, fluidos contaminados con automatización o servicio limpio con requisitos estrictos de DBB, es necesario realizar un análisis más detallado del par de apriete, el diseño del asiento, el costo del ciclo de vida y el riesgo de mantenimiento.
| Condiciones del servicio | Mejor ajuste | Por qué es importante | Verificar antes de la selección final |
|---|---|---|---|
| Tubería pequeña y limpia | Válvula de bola flotante | Una estructura más sencilla y un costo menor podrían ser suficientes | Clase de presión, material de la sede, tipo de conexión |
| Corte por presión moderada | Válvula de bola flotante, siempre que el tamaño y el par sean adecuados | El diseño flotante puede proporcionar un aislamiento fiable en condiciones de servicio adecuadas | Medios, temperatura, par |
| Servicio de alta presión | Válvula de bola con muñón | El soporte de bola fija ayuda a gestionar la carga de presión | Verifique la capacidad nominal de la válvula y el diseño del asiento |
| Tubería de gran diámetro | Válvula de bola con muñón | Es posible que se necesite un par más bajo y un soporte más resistente | Diámetro interior, par del actuador, norma del proyecto |
| Funcionamiento frecuente | A menudo, muñón | Un par estable puede reducir el riesgo operativo | Frecuencia de ciclo y dimensionamiento de los actuadores |
| Funcionamiento automático | A menudo, muñón para condiciones de uso exigentes | El par influye en la elección del actuador | Confirmar el par de arranque y el par de funcionamiento |
| Aislamiento crítico | A menudo, muñón | Es posible que sea necesario realizar una purga del cuerpo (DBB) | Confirmar la configuración de DBB / DIB |
| Presupuesto ajustado, servicio mediocre | Válvula de bola flotante | Un costo inicial más bajo podría ser aceptable | No ignore los riesgos relacionados con el ciclo de vida |
| Aplicaciones abrasivas o a altas temperaturas | Depende del asiento y de la superficie de sellado | La comparación entre el sistema flotante y el de muñón por sí sola no es suficiente | Material de los asientos, tapicería, revestimiento, estado de los materiales |
| Acceso limitado para mantenimiento | Depende del riesgo asociado al ciclo de vida | El costo de cierre puede ser más importante que el precio inicial | Intervalos de mantenimiento y espacio de acceso |
Material del asiento y límite de condiciones de servicio extremas
La elección entre el diseño flotante y el de muñón es solo uno de los factores a tener en cuenta en la selección de válvulas. En aplicaciones abrasivas, corrosivas, de alta temperatura, criogénicas o servicio con asiento metálico, el material del asiento y el diseño de la superficie de sellado pueden ser tan importantes como la estructura de soporte de la bola.
Por ejemplo, un diseño con muñón puede ayudar a soportar la carga de presión, pero un material inadecuado para el asiento puede seguir provocando fugas, desgaste o problemas de funcionamiento. Un diseño flotante puede ser adecuado para un servicio moderado en entornos limpios, pero quizá no sea la opción adecuada para fluidos sucios o presiones diferenciales elevadas.
Si el problema es grave, compruebe lo siguiente:
- material del asiento;
- material del cuerpo y de la bola;
- requisitos de recubrimiento o de recubrimiento duro;
- limpieza de los soportes;
- rango de temperatura;
- clase de presión;
- frecuencia de funcionamiento;
- Apagado y acceso para mantenimiento.

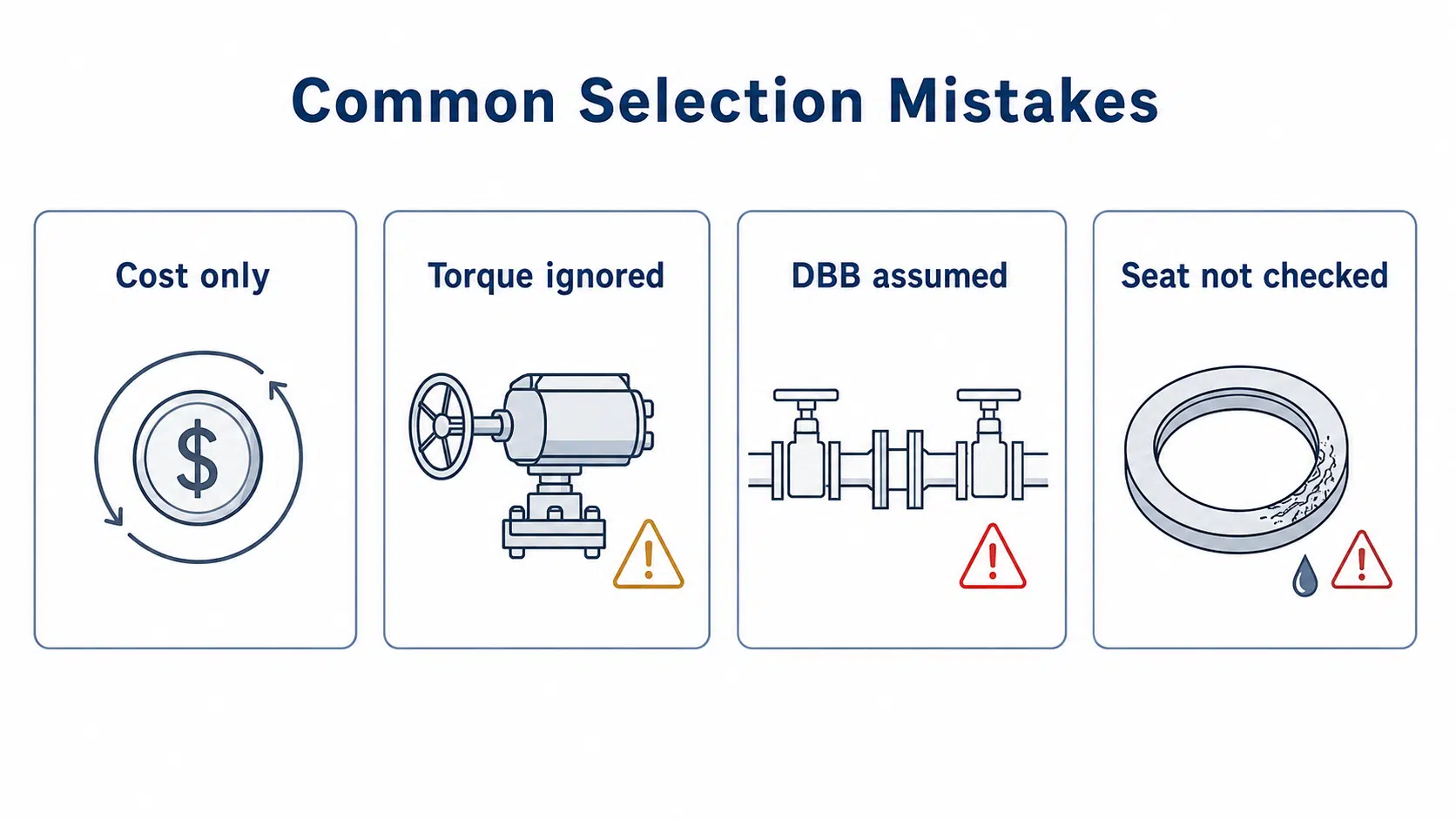

Errores comunes en la selección que hay que evitar
Elegir basándose únicamente en el costo inicial
Las válvulas de bola flotante suelen ser más baratas al principio, pero un costo inicial más bajo no siempre implica un costo de ciclo de vida más bajo. Si no se tienen en cuenta la presión, el par de apriete, el riesgo de cierre involuntario o el dimensionamiento del actuador, la opción más barata puede acabar resultando más costosa tras la instalación.
El uso del diseño flotante cuando el par es un factor crítico
El manejo de una válvula de bola flotante puede resultar más difícil a medida que aumenta la presión o el tamaño de la válvula. Si se selecciona el actuador sin verificar los requisitos reales de par, es posible que la válvula no funcione de manera confiable en condiciones reales de servicio.
Esto puede provocar un funcionamiento lento, un tamaño insuficiente del actuador, un desgaste prematuro de los asientos o un cierre poco fiable durante el arranque, la parada o en condiciones de alta presión diferencial.
Sobredimensionamiento del diseño del muñón para un mantenimiento sencillo
No siempre es necesario utilizar una válvula de bola con muñón. Para aplicaciones de menor tamaño, con fluidos limpios y a presión moderada, una válvula de bola flotante puede ofrecer el rendimiento de cierre requerido con una estructura más sencilla y un costo menor.
Un diseño de muñón excesivamente detallado puede aumentar los costos de adquisición, la complejidad del mantenimiento y los plazos de entrega sin mejorar el rendimiento práctico.
Sin tener en cuenta los requisitos relativos al DBB, el diseño de los asientos y el alivio de cavidades
El DBB y el rebaje de la cavidad dependen del diseño específico. No se deben dar por sentados.
Dar por sentado que una válvula de bola con muñón estándar ofrece automáticamente protección contra la sobrepresión del cuerpo de la válvula (DBB) o de la cavidad sin verificar el diseño del asiento puede suponer un riesgo operativo en aplicaciones de aislamiento crítico. Si el proyecto requiere protección contra la sobrepresión del cuerpo de la válvula (DBB), del interior de la válvula (DIB), purga del cuerpo o alivio de presión de la cavidad, estos requisitos deben confirmarse antes de la compra.
Tratar «flotante» y «sobre muñón» como una sola especificación
La elección del diseño es importante, pero no constituye la especificación completa de la válvula. Una solicitud de cotización adecuada también debe incluir el material, la clase de presión, el tipo de paso, el material del asiento, el rango de temperatura, el sistema de accionamiento, la conexión final, la norma y los requisitos de ensayo.

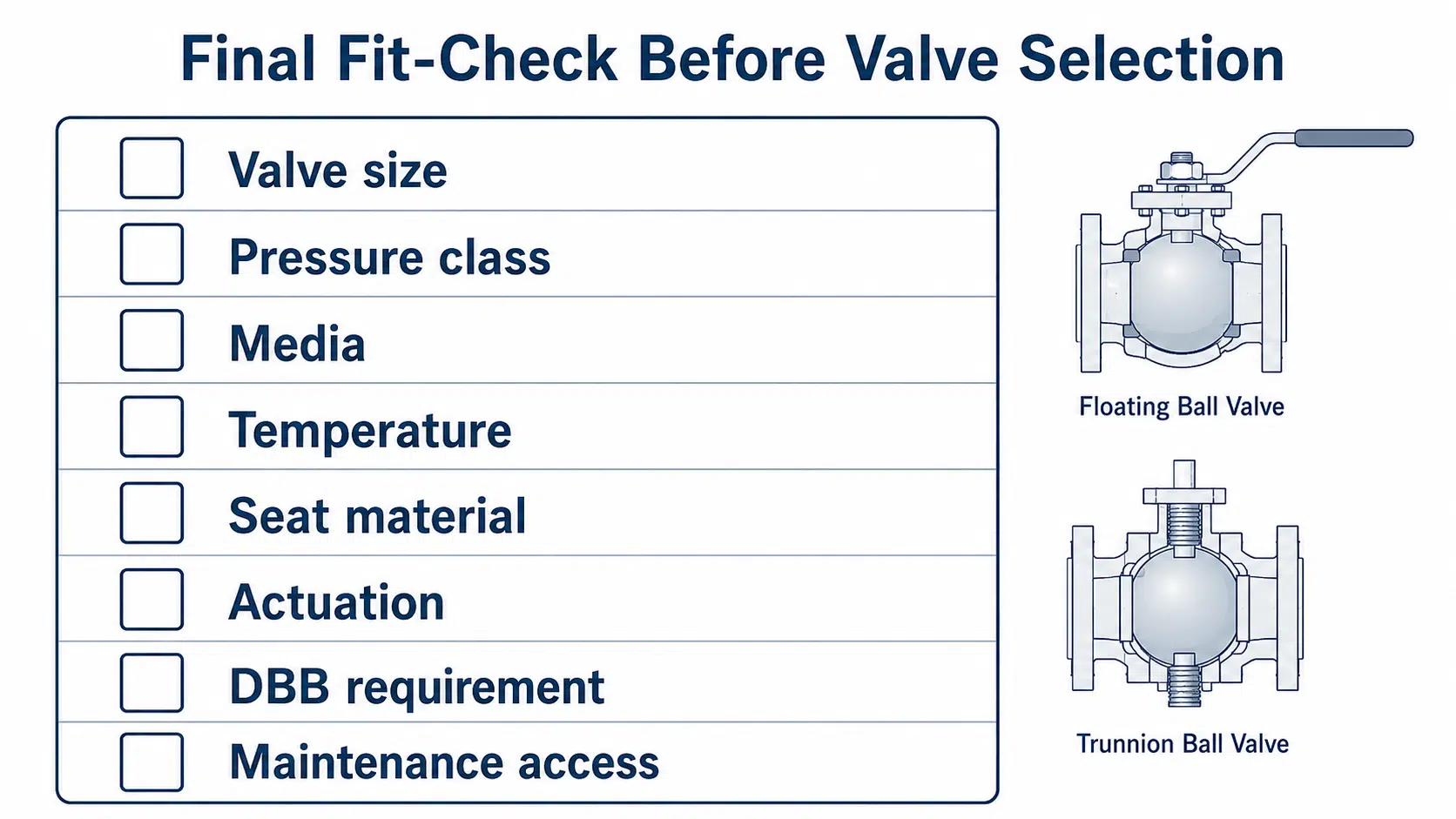

Lista de verificación final antes de elegir una válvula de bola flotante o con muñón
Antes de elegir una válvula de bola flotante o con muñón, verifique la siguiente información.
| Elemento de la lista de verificación | Por qué es importante |
|---|---|
| Diámetro de la válvula / diámetro interior | Afecta a la capacidad de caudal, al par motor y al espacio de instalación |
| Clase de presión | Ayuda a determinar si es adecuado un diseño flotante o con muñón |
| Medios de comunicación | El uso con productos limpios, corrosivos, abrasivos, gases, líquidos, lodos o hidrocarburos puede requerir diseños diferentes |
| Temperatura | Influye en la selección de los materiales del asiento, las juntas, la carrocería y los acabados |
| Material del asiento | Dependiendo del servicio, puede ser necesario un asiento blando, un asiento reforzado o un asiento metálico |
| Material del cuerpo y de la bola | Debe cumplir con los requisitos relativos al fluido, la temperatura, la presión y la corrosión |
| Método de funcionamiento | El tipo de accionamiento (manual, por engranajes, neumático, eléctrico o hidráulico) influye en la planificación del par |
| Par de funcionamiento requerido | Importante para el dimensionamiento del actuador y un funcionamiento fiable |
| DBB / alivio de cavidad / requisito de purga del cuerpo | Debe confirmarse consultando el diseño de la válvula y la ficha técnica |
| Conexión final | Las conexiones con bridas, soldadas, roscadas o de otro tipo deben ajustarse al diseño de la tubería |
| Norma aplicable o especificación del proyecto | Pueden aplicarse las normas API, ASME, de protección contra incendios o las normas específicas del proyecto, dependiendo del servicio |
| Acceso para mantenimiento | Repercute en la inspección, la reparación, el tiempo de inactividad y el costo del ciclo de vida |
| Riesgo de cierre | Las líneas críticas pueden justificar un diseño más robusto |
La confirmación de estos parámetros es el primer paso antes de seleccionar el diseño de la válvula. Una vez que se dispone de esta información, un análisis técnico puede determinar si una válvula de bola flotante o con muñón es la opción más adecuada para las condiciones específicas de presión, fluido, par de apriete, sellado y mantenimiento.
Esta lista de verificación permite centrar la comparación. No sustituye a una Revisión de la selección de válvulas de bola, pero ayuda a los compradores a no basar su elección únicamente en el nombre de la válvula o en el precio inicial.
PREGUNTAS FRECUENTES
¿Cuál es la principal diferencia entre una válvula de bola con muñón y una válvula de bola flotante?
La principal diferencia radica en el soporte de la bola y la trayectoria de la carga de sellado. En una válvula de bola flotante, la presión de la línea empuja la bola hacia el asiento aguas abajo. En una válvula de bola con muñón, la bola está apoyada mecánicamente y permanece fija, mientras que los asientos se desplazan hacia la bola.
¿Qué es una válvula de bola con muñón?
Una válvula de bola con muñones es una válvula de bola de cuarto de vuelta en la que la bola se apoya sobre muñones, ejes o cojinetes. La bola gira sobre un eje fijo, mientras que los asientos, accionados por resorte o asistidos por presión, se sellan contra la bola.
¿Qué es una válvula de bola flotante?
Una válvula de bola flotante es una válvula de bola en la que la bola no está fijada mediante muñones. La bola puede moverse ligeramente bajo la presión de la línea, lo que la empuja contra el asiento aguas abajo para crear el sellado.
¿Cuándo debo utilizar una válvula de bola con soporte giratorio?
Utilice una válvula de bola montada sobre muñón cuando el servicio implique presiones más altas, tamaños mayores, funcionamiento frecuente, accionamiento por actuador, requisitos de DBB, requisitos de purga del cuerpo o aislamiento de tuberías críticas.
¿Cuándo debo usar una válvula de bola flotante?
Utilice una válvula de bola flotante cuando el fluido sea limpio, la presión y el tamaño sean moderados, la estructura deba ser sencilla y sea importante reducir el costo inicial. Confirme siempre la clase de presión, el material del asiento, el fluido y la temperatura antes de la selección final.
¿Por qué las válvulas de bola con muñón suelen requerir un par de funcionamiento menor?
Una válvula de bola con muñón suele requerir un par de funcionamiento menor en condiciones de servicio exigentes, ya que la bola cuenta con un soporte mecánico. La carga de presión no se transfiere de la misma manera que en un diseño flotante, en el que la bola puede verse empujada contra el asiento aguas abajo.
¿Es adecuada una válvula de bola flotante para alta presión?
Una válvula de bola flotante puede diseñarse para diversos rangos de presión, pero su idoneidad depende del tamaño de la válvula, el diseño del asiento, el material, el par de accionamiento y la capacidad del actuador. A medida que aumentan la presión y el tamaño, la carga sobre el asiento y el par de accionamiento pueden convertirse en limitaciones importantes. Para aplicaciones de alta presión o de gran tamaño, a menudo se prefiere un diseño con muñón, pero la decisión final debe basarse en la hoja de datos de la válvula y las especificaciones del proyecto.
¿Es una válvula de bola con muñón siempre mejor que una válvula de bola flotante?
No. Una válvula de bola con muñón no siempre es la mejor opción. Por lo general, resulta más adecuada para aplicaciones de alta presión, de gran tamaño, automatizadas o de aislamiento crítico, pero también es más compleja y suele ser más costosa. Para aplicaciones sencillas en entornos limpios, una válvula de bola flotante puede ser la opción más práctica.
¿Todas las válvulas de bola con muñón cuentan con DBB?
No. La capacidad de DBB depende de la configuración de los asientos, la construcción del cuerpo, el sistema de sellado y el diseño de la purga del cuerpo o del alivio de la cavidad. Si se requiere DBB, DIB, purga del cuerpo o alivio de la cavidad, debe especificarse en la solicitud de cotización y verificarse en la hoja de datos del fabricante.
¿Qué datos hay que verificar antes de elegir entre un diseño flotante o con muñón?
Confirme el tamaño de la válvula, la clase de presión, el fluido, la temperatura, el material del asiento, el material del cuerpo, el diámetro interior, la conexión final, el método de accionamiento, los requisitos del actuador, los requisitos de descarga DBB o de la cavidad, la norma aplicable y el acceso para mantenimiento.
Conclusión
La elección entre una válvula de bola con muñón y una válvula de bola flotante debe basarse en la estructura de soporte, la trayectoria de la carga de sellado, la presión, el tamaño, el par, el método de funcionamiento y el riesgo de servicio.
Una válvula de bola flotante suele ser la opción más práctica para aplicaciones de cierre en sistemas limpios, de tamaño reducido o de presión moderada, en las que la simplicidad y un menor costo inicial son factores importantes. Una válvula de bola con muñón suele ser la opción más adecuada para aplicaciones de alta presión, de gran tamaño, automatizadas, relacionadas con sistemas DBB o de aislamiento crítico, en las que es importante contar con un par de giro menor y un soporte más resistente.
El método de selección más seguro no consiste en basarse únicamente en el nombre de la válvula. Antes de decidir la válvula definitiva, es necesario confirmar las condiciones reales de servicio, la función de sellado requerida, el diseño del asiento, el par del actuador, la compatibilidad de los materiales y las especificaciones del proyecto.
¿Necesita ayuda para seleccionar una válvula adecuada para su aplicación? Determine el tamaño de la válvula, la clase de presión, el fluido, la temperatura, el material del asiento, el material del cuerpo, la conexión de los extremos, el método de accionamiento, los requisitos del actuador y los requisitos de descarga DBB o de la cavidad. Estos detalles ayudan a determinar si el diseño de válvula de bola flotante o de muñón es el más adecuado para la aplicación.
