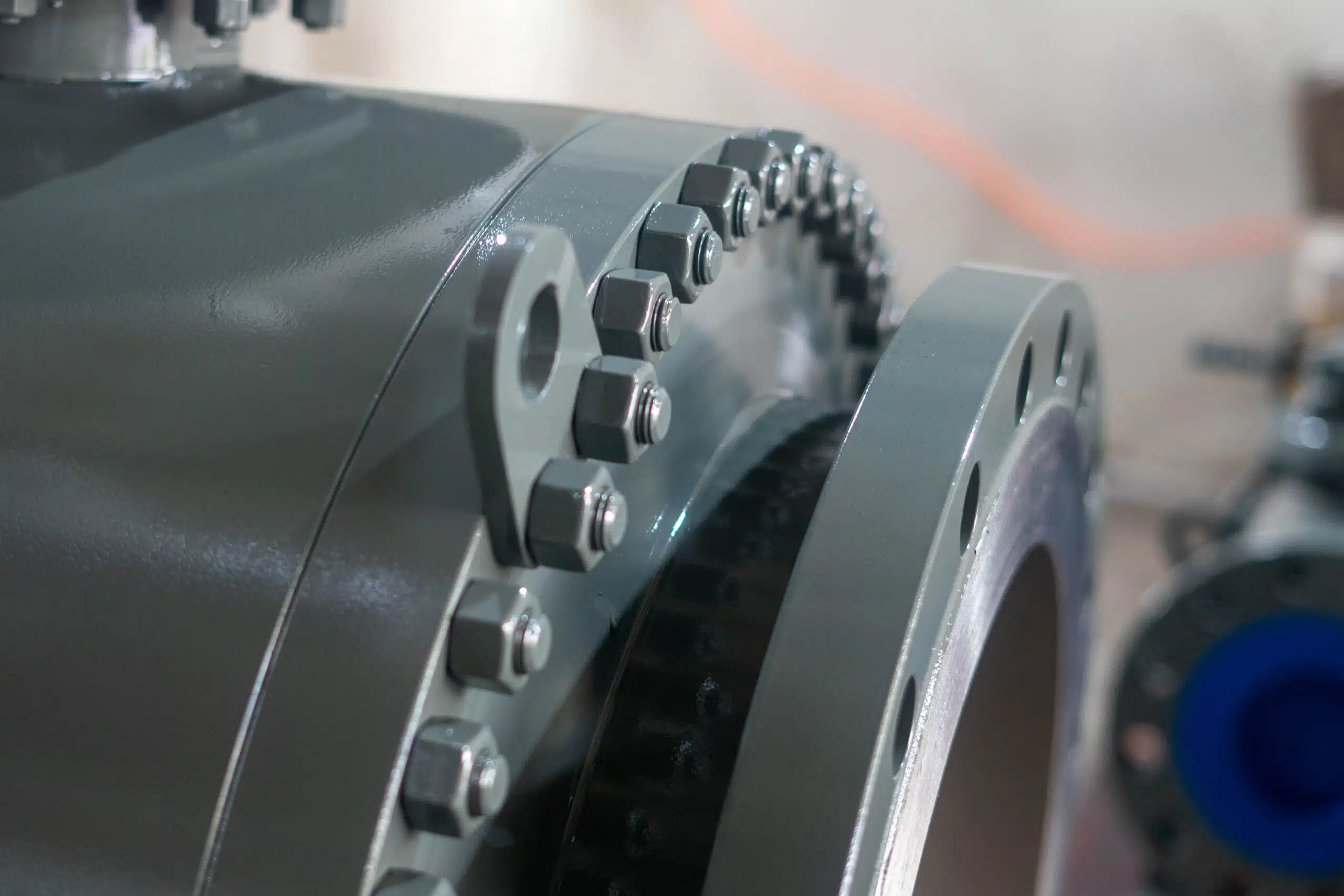

Robinet à boisseau sphérique à brides

Un robinet à boisseau sphérique à brides est doté d'une bille percée d'un trou pour contrôler le débit. Ce robinet assure une étanchéité solide et sans fuite. De nombreuses industries choisissent le robinet à boisseau sphérique à brides pour sa rapidité et sa facilité d'utilisation. L'utilisation de robinets à boisseau sphérique à brides permet à votre système de bien fonctionner et d'éviter les fuites. Les matériaux résistants des nouveaux robinets, comme ceux de NTGD, peuvent être utilisés dans des endroits difficiles et réduire les coûts de réparation. Ce guide complet vous aide à faire les bons choix et à assurer le bon fonctionnement de votre équipement. Les robinets à boisseau sphérique sont de plus en plus utilisés et vous avez besoin d'un guide complet pour suivre l'évolution de la situation. Vous pouvez faire confiance à ce guide complet qui présente chaque partie du robinet à boisseau sphérique à brides. Un guide complet vous aide à comprendre comment le robinet à boisseau sphérique à brides fonctionne dans n'importe quel système.

Principaux enseignements

• Les robinets à tournant sphérique à brides sont étanches et ne fuient pas. Ils sont parfaits pour contrôler les liquides et les gaz dans de nombreuses industries.
• Il est important de connaître les principales pièces telles que le corps, le boisseau et les brides. Cela vous aidera à choisir la bonne vanne pour votre système.
• Choisissez le bon type de raccordement à bride pour votre canalisation. Cela permet à votre système de rester sûr et de bien fonctionner.
• Les robinets à tournant sphérique à brides doivent être vérifiés et huilés régulièrement. Cela leur permet de durer plus longtemps et d'éviter les fuites.
• Respectez toujours les règles du fabricant pour la mise en place et l'utilisation de la vanne. Cela permet à votre système d'être sûr et de fonctionner de manière optimale.

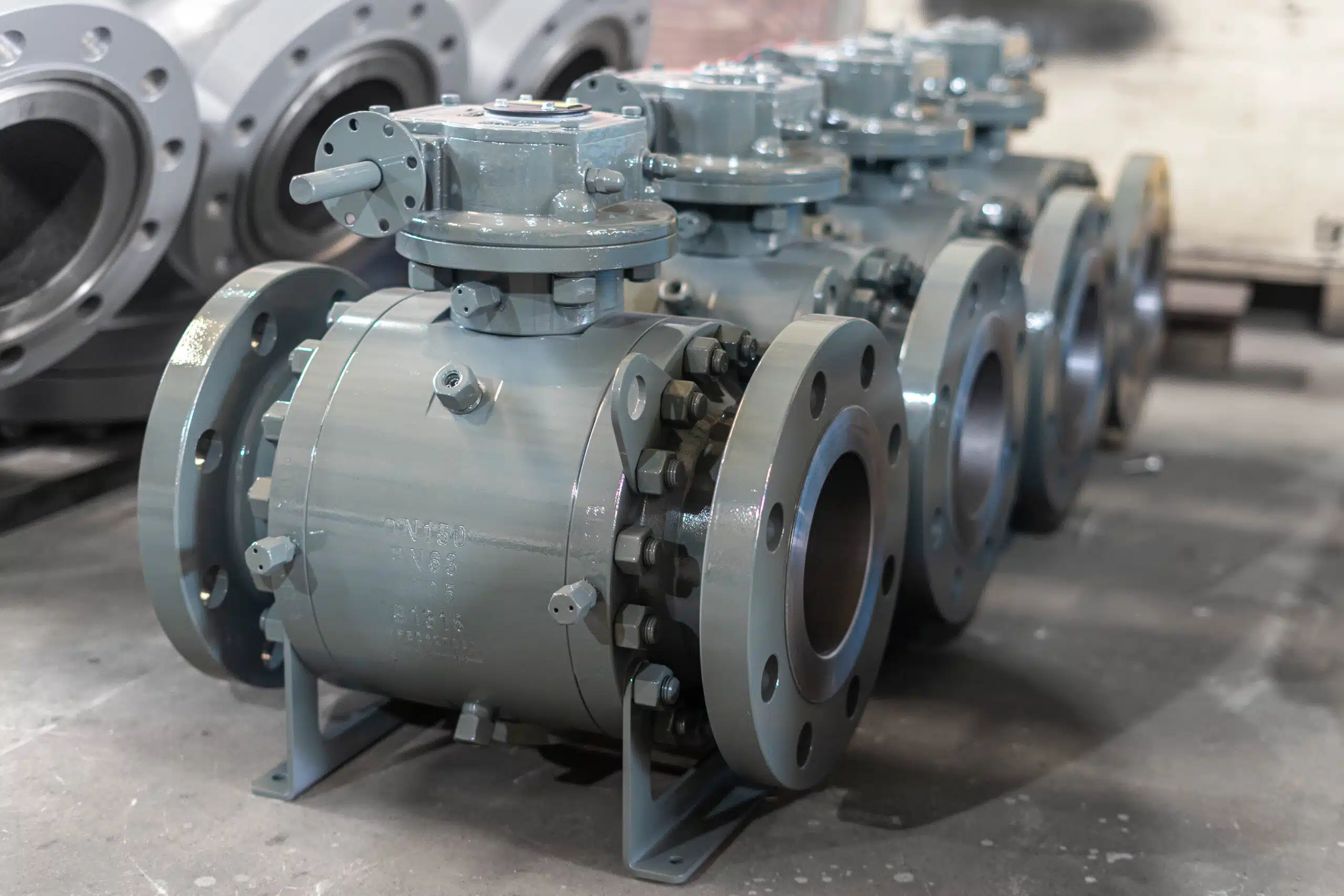

Vue d'ensemble des robinets à boisseau sphérique à brides

Qu'est-ce qu'un robinet à boisseau sphérique à brides ?

Les robinets à tournant sphérique à brides servent à contrôler le débit de liquides ou de gaz dans une canalisation. Ces vannes sont constituées d'une bille percée d'un trou en son centre. Lorsque vous tournez la poignée, la bille tourne pour ouvrir ou fermer le débit. Les robinets à tournant sphérique à brides ont des brides aux deux extrémités. Ces brides sont boulonnées sur le tuyau, ce qui permet d'obtenir une connexion solide et sans fuite. NTGD fabrique des robinets à boisseau sphérique à brides qui fonctionnent bien dans les endroits difficiles. On trouve ces robinets dans de nombreuses industries car ils supportent des pressions et des températures élevées.

Les robinets à tournant sphérique à brides remplissent de nombreuses fonctions importantes :

• Isolation : Il est possible d'interrompre le débit en cas d'entretien ou d'urgence.
• Régulation du débit : Certains modèles permettent de contrôler la quantité de liquide qui passe.
• Gestion de la pression : Ces vannes gèrent les coups de bélier sans fuite.

Les robinets à tournant sphérique à brides sont utilisés dans les secteurs du pétrole et du gaz, dans les usines chimiques et dans les systèmes de traitement de l'eau. Leur fonctionnement rapide et leur étanchéité fiable en font un choix de premier ordre pour les travaux exigeants.

Principaux éléments

Vous devez connaître les principales parties de la structure du robinet à boisseau sphérique à bride. Chaque pièce contribue au bon fonctionnement et à la longévité du robinet. Voici un tableau qui présente les principaux composants et leur rôle :

Composant	Description	Contribution à la performance
Corps	Contient toutes les pièces internes, fabriqué à partir de matériaux solides.	Résiste à la haute pression et aux conditions difficiles.
Boule	Partie principale qui contrôle le débit.	Permet une fermeture étanche et un contrôle régulier du débit.
Sièges	Anneaux souples qui touchent la balle.	Arrêter les fuites lorsque le robinet est fermé.
Tige	Relie la balle à la poignée.	Permet de tourner facilement la valve.
Brides	Extrémités plates avec trous pour boulons.	Faciliter la fixation sur les tuyaux.

La structure du robinet à boisseau sphérique à bride montre comment chaque partie fonctionne ensemble pour une utilisation sûre et facile.

Types de raccords à bride

Les robinets à tournant sphérique à brides présentent différents types de raccords à bride. Le type que vous choisissez dépend de votre système et des normes en vigueur. Voici un tableau des normes de brides les plus courantes :

Standard	Description
SAE J518	Utilise 4 trous de boulons dans un rectangle. Contient les classes Code 61 et Code 62.
ANSI/ASME B16.5	Comporte de nombreux trous de boulons dans un cercle. Couvre les tailles de 1/2″ à 24″ et les classes de pression de 150# à 2500#.
DIN 1092-1/ISO 7005	Utilise “DN” pour la taille et “PN” pour la pression. Couvre les tailles de 10 à 2000 et les pressions de 2,5 à 100 bars.

Vous devez adapter le type de bride à votre tuyauterie et aux besoins de votre système. Les robinets à boisseau sphérique à brides de NTGD respectent ces normes, ce qui vous permet d'obtenir un montage sûr et facile à chaque fois.

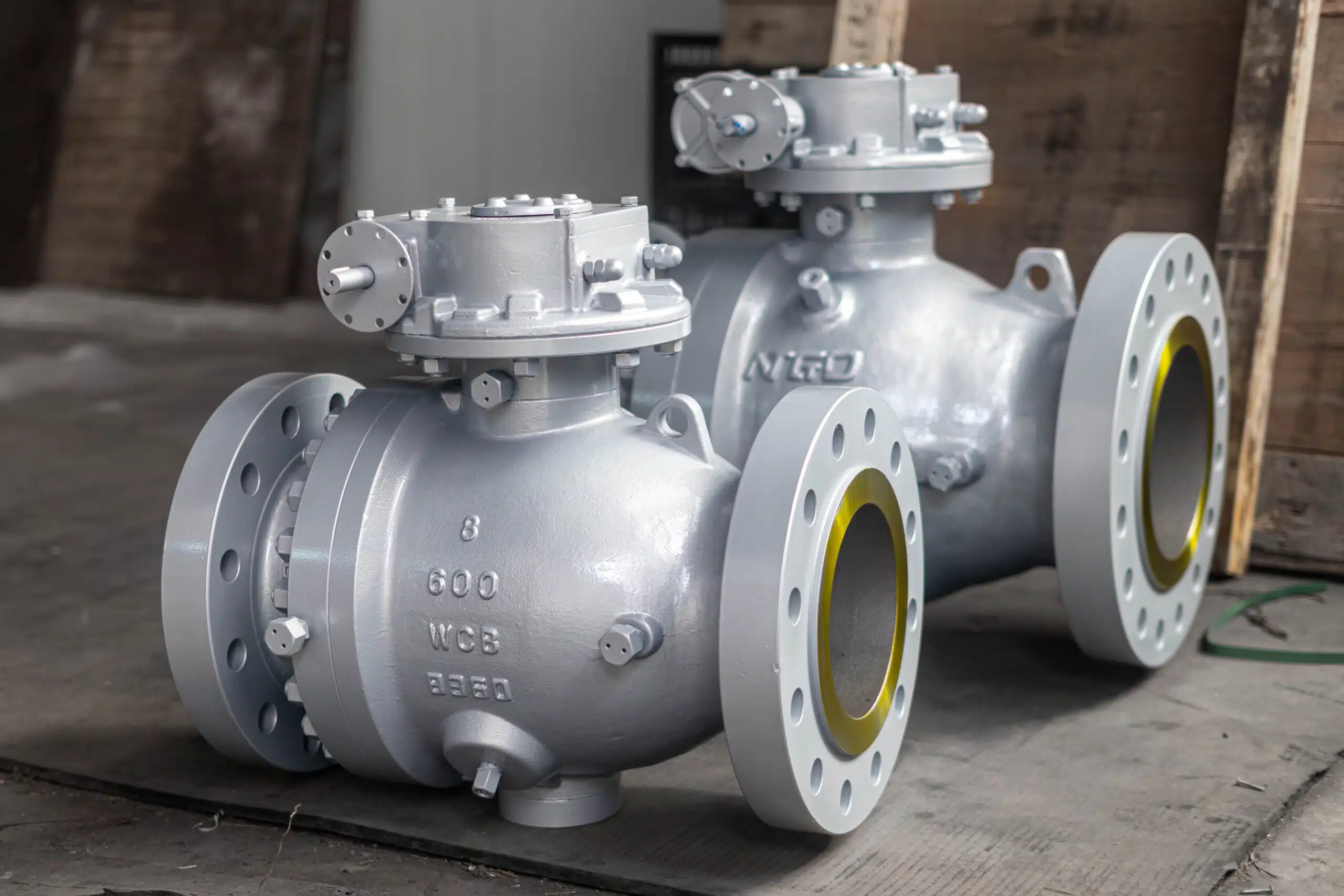

Fonctionnement des robinets à tournant sphérique à brides

Principe de fonctionnement

Il est important de savoir comment fonctionnent les robinets à tournant sphérique à brides. Ces robinets sont constitués d'une bille percée d'un trou en son centre. Lorsque vous tournez la poignée, la bille tourne à l'intérieur de la vanne. Si le trou correspond au tuyau, le fluide peut circuler. Si vous tournez la bille sur le côté, le trou ne correspond pas au tuyau et l'écoulement s'arrête.

Cette conception vous permet d'arrêter ou de démarrer le flux rapidement en un tour de main. Il n'est pas nécessaire d'utiliser beaucoup de force. Les robinets à tournant sphérique à brides fonctionnent différemment des autres robinets. Voici une comparaison simple :

• Les robinets à tournant sphérique sont dotés d'une bille qui tourne pour permettre une fermeture rapide et un écoulement complet.
• Les robinets à soupape utilisent un disque qui se déplace de haut en bas pour contrôler le débit.
• Les robinets-vannes utilisent une pièce plate qui monte ou descend pour s'ouvrir ou se fermer.
• Les robinets à bille n'ont besoin que d'un quart de tour pour fonctionner. Le trou de la bille s'aligne sur le corps pour laisser passer le fluide, et tourne pour arrêter le flux.

NTGD fabrique des robinets à boisseau sphérique à brides avec des caractéristiques particulières. Certains ont des billes montées sur tourillon. Ces tourillons permettent de gérer la pression et de réduire les frottements. Les sièges à ressort poussent contre la bille pour assurer l'étanchéité. Certains robinets NTGD utilisent une conception oscillo-battante. Cela permet de maintenir la bille pressée contre le siège pour une bonne étanchéité. Les vannes à siège métallique de NTGD fonctionnent bien dans les endroits chauds et à haute pression. Les vannes à siège souple arrêtent les fuites et résistent aux produits chimiques.

Contrôle du débit

Vous pouvez utiliser des robinets à tournant sphérique à brides pour modifier la quantité de fluide circulant dans votre système. La position de la bille à l'intérieur de la vanne détermine la quantité de fluide qui passe. Si vous ouvrez la vanne à moitié, une partie du fluide s'écoule. Si vous l'ouvrez complètement, le débit est maximal. Si vous la fermez, aucun fluide ne circule.

De nombreux facteurs influent sur la capacité à contrôler le débit avec des robinets à boisseau sphérique à brides. Le tableau ci-dessous indique les éléments à prendre en compte :

Facteur	Description
Pression	Une pression élevée peut endommager les joints. Une faible pression peut ne pas déplacer suffisamment de fluide.
Température	Les températures très chaudes ou très froides peuvent modifier la forme et l'étanchéité de la valve.
Orientation de la vanne	La vanne doit être placée correctement pour obtenir les meilleurs résultats. Une mauvaise installation peut bloquer le flux.
Caractéristiques du débit	Les différents fluides agissent de manière différente. La valve doit être adaptée au fluide.
Taille de la vanne	La vanne doit être adaptée au tuyau. Une vanne trop grande crée des turbulences. Une vanne trop petite bloque le flux.

NTGD vérifie chaque robinet à boisseau sphérique à brides pour s'assurer qu'il fonctionne bien dans des systèmes réels. Vous obtenez de bons résultats lorsque vous choisissez la bonne taille et le bon matériau.

💡 Conseil : Vérifiez toujours la pression et la température avant d'installer un robinet à boisseau sphérique à brides. Vous éviterez ainsi les fuites et les dommages.

Fonctionnement bidirectionnel

Les robinets à tournant sphérique à brides permettent au fluide de circuler dans les deux sens. Vous n'avez pas à vous soucier du sens dans lequel vous mettez le robinet. Les types flottants et montés sur tourillon de NTGD sont étanches dans les deux sens. Cela rend votre système plus facile à construire et à utiliser.

Le tableau ci-dessous montre comment l'opération bidirectionnelle fonctionne dans la réalité :

Description des preuves	Source
Les modèles flottants et montés sur tourillon sont généralement étanches dans les deux sens.	L'évolution du robinet à boisseau sphérique universel
Ils peuvent être placés dans n'importe quelle position pour travailler.
Une vanne à bille bidirectionnelle permet au fluide d'avancer ou de reculer.	Les robinets à tournant sphérique sont-ils directionnels ? Différences essentielles entre les robinets bidirectionnels et les robinets directionnels
Il est doté d'un joint à double extrémité qui le rend étanche quel que soit le sens du fluide.

Vous pouvez faire confiance aux robinets à tournant sphérique à brides NTGD pour fonctionner en toute sécurité et sans fuite, quelle que soit la direction du fluide. Cette caractéristique vous fait gagner du temps lors de l'installation et vous permet d'être sûr de votre système.

Si vous voulez savoir comment les robinets à tournant sphérique à brides fonctionnent dans votre système, n'oubliez pas les points suivants : Le principe de fonctionnement utilise une bille tournante pour une fermeture rapide. Vous contrôlez le débit en tournant la poignée. Le fonctionnement bidirectionnel vous permet de placer le robinet dans n'importe quelle direction. Les robinets à boisseau sphérique à brides NTGD vous donnent de bons résultats dans tous les cas.

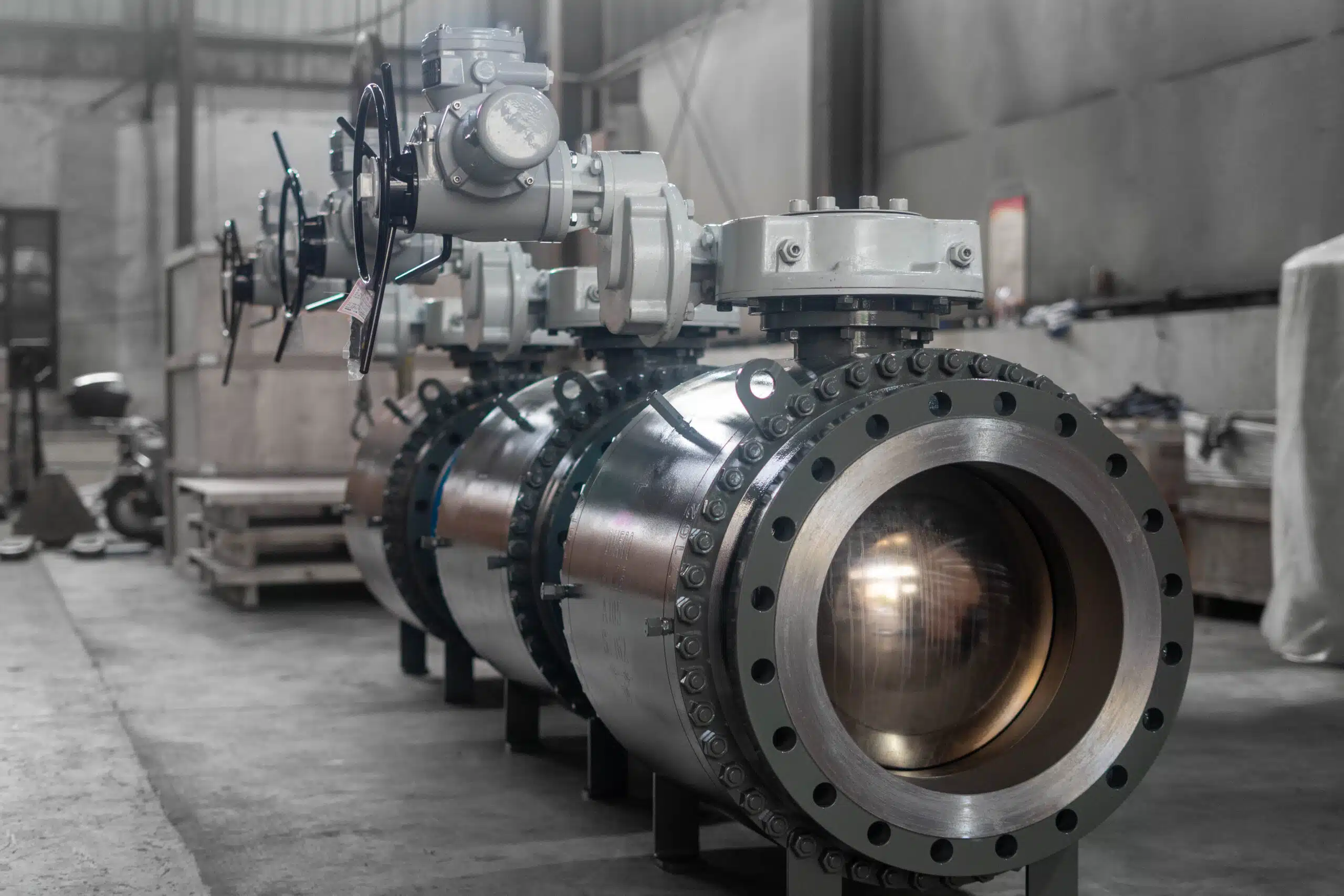

Types et normes

Types courants

Il existe de nombreux types de robinets à boisseau sphérique à bride. Chaque type convient mieux à des tâches et à des systèmes différents. Les principaux types sont les robinets à tournant sphérique à bride d'une pièce, de deux pièces et de trois pièces. Vous pouvez également choisir entre des modèles à bille flottante et à bille montée sur tourillon. NTGD possède de nombreux robinets à tournant sphérique à brides pour répondre à vos besoins.

Voici un tableau qui montre les différences entre les robinets à boisseau sphérique à brides et les robinets à boisseau sphérique standard :

Fonctionnalité	Vannes à bille à brides	Vannes à bille standard
Type de connexion	Extrémités à brides boulonnées à la canalisation	Extrémités filetées ou soudées
Installation	Installation rapide, démontage facile	Il peut être nécessaire de couper le tuyau pour l'enlever
Maintenance	Entretien et inspection plus faciles	Plus intensive en main-d'œuvre
Résistance aux fuites	Résistance élevée aux fuites, adaptée à la haute pression	Faible résistance aux fuites
Coût	Coût initial généralement plus élevé	Généralement moins cher
Durabilité sous pression	Conçus pour des pressions et des températures élevées	Les types filetés peuvent s'user avec le temps
Applications courantes	Traitement chimique, distribution d'eau, traitement du gaz	Systèmes de tuyaux plus petits, pression plus faible

Choisissez le type de robinet à boisseau sphérique à bride adapté à votre système. Cela permet d'assurer la sécurité et le bon fonctionnement de votre système.

Port complet ou port standard

Lorsque vous choisissez des robinets à tournant sphérique à brides, vous devez opter pour un orifice complet ou un orifice standard. Les robinets à passage intégral ont une voie d'écoulement aussi grande que le tuyau. Cela signifie que le fluide se déplace facilement et que la pression ne baisse pas beaucoup. Les vannes à orifice standard ont une voie d'écoulement plus petite. Le fluide se déplace donc plus difficilement et la chute de pression est plus importante.

Voici un tableau pour vous aider à voir les différences :

Type de soupape	Résistance à l'écoulement	Chute de pression	Taille du chemin d'écoulement
Port complet	Minime	Très faible	Identique à l'ID du pipeline
Port standard	Plus élevé	Plus grand	Plus petit que l'identifiant du pipeline

• Les soupapes à passage intégral conviennent mieux lorsque le fluide doit se déplacer rapidement.
• Les vannes à orifice standard conviennent si vous n'avez pas besoin d'un débit élevé.

La forme intérieure de la valve modifie le mouvement du fluide. Les soupapes à passage intégral permettent au fluide de se déplacer en douceur. Les soupapes à orifice standard peuvent ralentir les liquides épais.

Normes industrielles

Vous devez vous assurer que vos robinets à tournant sphérique à brides respectent les normes industrielles importantes. Ces règles vous permettent d'obtenir des vannes sûres et solides. Les robinets à boisseau sphérique à brides NTGD sont fabriqués pour répondre à ces règles strictes.

Standard	Description
API 607	Norme d'essai au feu pour les soupapes, garantissant la sécurité dans des conditions d'incendie.
API 6D	Spécification pour les vannes de pipeline, mettant l'accent sur les exigences en matière de conception et de performance.

• La norme ISO 23826:2021 définit les règles de conception et d'essai des vannes pour le transport de l'hydrogène.
• Cette règle vérifie la résistance, l'impact et les fuites.

Choisissez toujours des types de robinets à boisseau sphérique à bride qui répondent à ces normes. Cela permet à votre système de rester sûr et de fonctionner correctement.

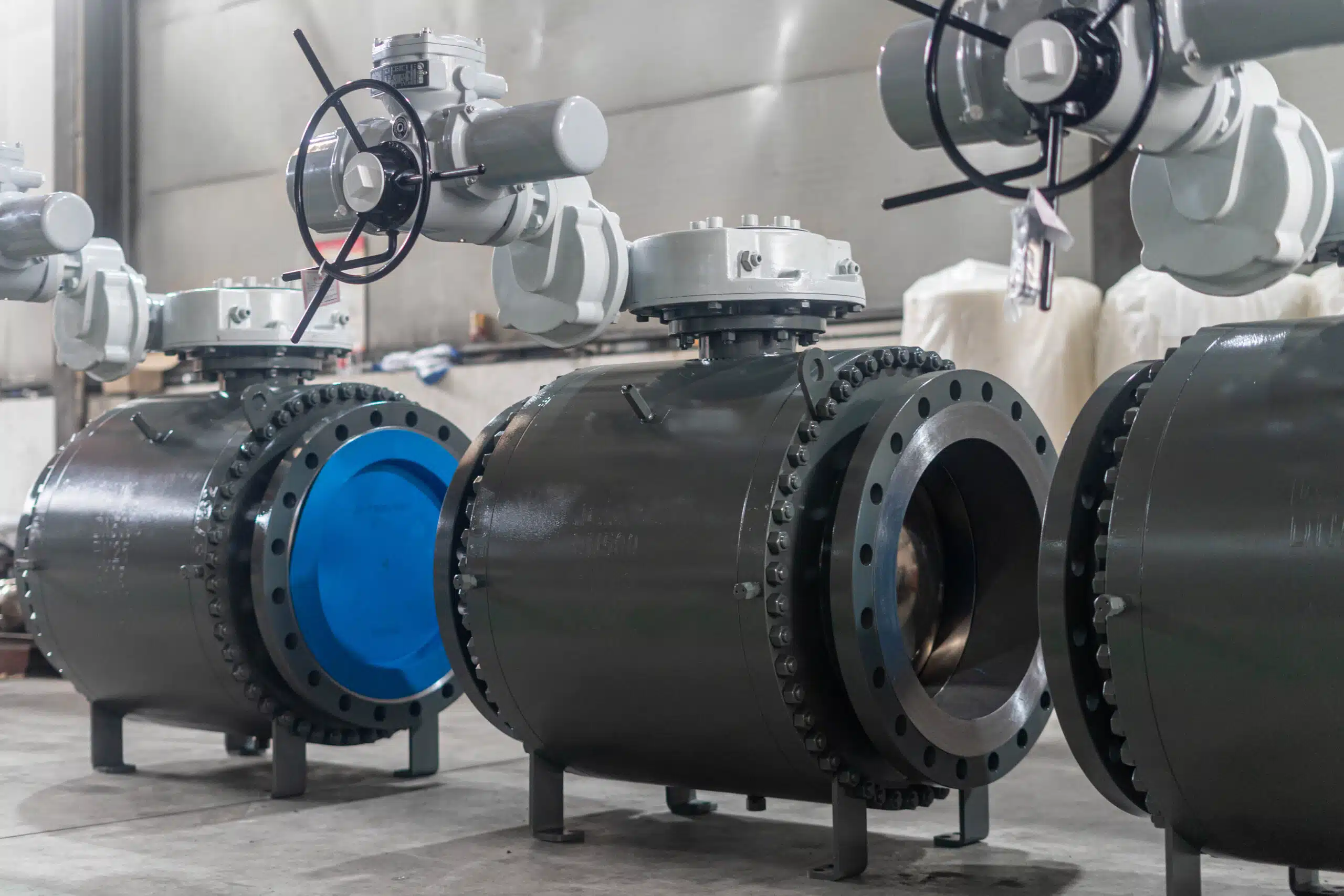

Avantages des robinets à tournant sphérique à brides

Performance d'étanchéité

Vous voulez que votre système ne fuie pas, même dans les moments difficiles. Les robinets à tournant sphérique à brides sont très étanches. Ces robinets utilisent des sièges de conception spéciale et sont fabriqués avec soin. Ils maintiennent les fluides à l'intérieur des tuyaux. De nombreuses industries utilisent des règles strictes pour tester l'étanchéité. Les robinets à boisseau sphérique à brides NTGD satisfont à ces règles, ce qui vous permet de savoir qu'ils fonctionnent bien.

Standard	Description
API 598	Il recherche les fuites et vérifie la pression pour s'assurer de l'étanchéité des vannes.
API 607	Essai au feu pour les valves quart de tour, montrant l'étanchéité dans des conditions d'incendie.
ISO 10497	Similaire à l'API 607, se concentre sur les performances en matière d'incendie et d'étanchéité.

Conseil : Recherchez toujours ces certifications lorsque vous choisissez des robinets à tournant sphérique à brides pour des travaux importants.

Durabilité et matériaux

Vous avez besoin de vannes qui durent longtemps et ne se cassent pas facilement. Les matériaux utilisés dans les robinets à tournant sphérique à brides ont une grande importance. NTGD utilise de l'acier inoxydable, de la fonte et du laiton pour fabriquer des vannes qui supportent des pressions et des chaleurs élevées. Chaque matériau a des propriétés différentes. Le tableau ci-dessous montre comment chaque matériau influe sur la durée de vie du robinet et sur sa capacité à lutter contre la rouille.

Matériau	Caractéristiques de durabilité	Caractéristiques de résistance à la corrosion
Acier inoxydable	Résiste aux températures et aux pressions élevées ; très durable	Résistance supérieure, idéale pour les environnements marins
Fonte	Solide et adapté à une utilisation intensive	Résiste à la corrosion de l'eau grâce à des couches protectrices
Laiton	Résistant, fonctionne à haute pression et à haute température	Idéal pour les fluides neutres et non corrosifs

Vous pouvez choisir les meilleurs robinets à tournant sphérique à brides NTGD pour votre système. Choisissez ce dont vous avez le plus besoin : la robustesse, la résistance à la rouille, ou les deux.

Polyvalence

Vous voulez des vannes qui fonctionnent dans de nombreux endroits et avec de nombreux fluides. Les robinets à tournant sphérique à brides vous offrent ce choix. Leur construction solide et leurs nombreuses dimensions vous permettent de les utiliser dans les secteurs du pétrole et du gaz, de la médecine et du traitement de l'eau. Vous pouvez trouver des robinets à boisseau sphérique à brides NTGD en 2 pouces, 3 voies et d'autres types. Ces vannes fonctionnent avec l'eau, le gaz, les produits chimiques, etc. Cette large utilisation est l'un des principaux avantages des robinets à boisseau sphérique à brides.

Les robinets à tournant sphérique à brides vous aident à résoudre de nombreux problèmes de contrôle des flux. Vous bénéficiez d'une forte étanchéité, d'une longue durée de vie et vous pouvez les utiliser dans de nombreux systèmes. En choisissant NTGD, vous bénéficiez de tous les avantages des robinets à boisseau sphérique à brides pour votre projet.

Applications

Utilisations industrielles

Les robinets à tournant sphérique à brides sont utilisés dans de nombreuses industries. Ils offrent une grande capacité d'arrêt et sont faciles à utiliser. Ces vannes permettent de transporter du pétrole, du gaz ou des produits chimiques en toute sécurité. Les robinets à tournant sphérique à brides NTGD fonctionnent bien sous haute pression. Ils conviennent aux travaux difficiles. Le tableau ci-dessous montre comment différentes industries utilisent ces vannes :

Secteur industriel	Conditions de fonctionnement typiques
Transport par pipeline	Fermeture étanche, débit élevé et utilisation rapide pour le gaz naturel, le pétrole brut et les produits raffinés.
Contrôle des têtes de puits	Haute pression, arrêt de la rouille, étanchéité et arrêt en cas d'urgence.
Usines de transformation	Contrôle le débit dans les unités de distillation, les échangeurs de chaleur et les équipements importants.
Stockage et transfert	Fermeture étanche, permet de faire face à des conditions difficiles pour le stockage du pétrole et du gaz.
Plates-formes offshore	Permet d'activer ou de désactiver l'écoulement des hydrocarbures pendant la production et le forage.

Les robinets à tournant sphérique à brides NTGD assurent la sécurité et le bon fonctionnement de votre système. Ces vannes gèrent quotidiennement des fluides difficiles et des températures élevées.

Commercial et résidentiel

Les robinets à tournant sphérique à brides sont également utilisés dans la plomberie commerciale et domestique. Ils facilitent le raccordement des tuyaux et le contrôle de l'eau ou du gaz. NTGD propose des vannes pour les grands bâtiments et les habitations. Le tableau ci-dessous montre comment ces vannes fonctionnent dans la plomberie :

Caractéristique/aspect	Description
Conception	Les extrémités à brides facilitent le raccordement à la plomberie.
Matériaux	Acier inoxydable et acier au carbone, avec des alliages spéciaux pour différents besoins.
Applications	Utilisé dans les systèmes de fluides et de gaz dans de nombreuses industries, y compris la plomberie.
Fonctionnement	Peut être tourné à la main ou à l'aide d'outils électriques ou pneumatiques pour différents travaux de plomberie.

Ces vannes peuvent être utilisées pour les conduites d'eau, de chauffage et de gaz. Les robinets à tournant sphérique à brides NTGD offrent un service stable dans tous les travaux de plomberie.

💡 Conseil : Choisissez le matériau de robinetterie adapté à votre tuyauterie. Cela permet d'éviter les fuites et la rouille.

Supports appropriés

Les robinets à tournant sphérique à brides fonctionnent avec de nombreux fluides et gaz. Ils peuvent être utilisés pour l'eau, la vapeur, le pétrole, le gaz naturel et les produits chimiques. NTGD fabrique des vannes qui gèrent à la fois les fluides propres et les fluides sales. Vous obtenez une forte étanchéité et une longue durée de vie, même avec des fluides agressifs. Cela signifie que les robinets à tournant sphérique à brides ont de nombreuses utilisations.

• Eau et eaux usées
• Vapeur et eau chaude
• Pétrole et produits pétroliers
• Gaz naturel et air
• Solutions chimiques

Vous pouvez faire confiance aux robinets à boisseau sphérique à brides NTGD pour un contrôle sûr et facile du débit dans tous ces cas.

Guide de sélection

Facteurs de sélection

Lorsque vous choisissez des robinets à tournant sphérique à brides, vous devez tenir compte de plusieurs points importants. Le choix du bon robinet permet à votre système de fonctionner en toute sécurité et de durer plus longtemps. Voici quelques points clés à vérifier :

• Choix du matériau : Choisissez l'acier inoxydable pour les endroits difficiles ou corrosifs. Utilisez le PVC pour les travaux à faible pression.
• Pression nominale : Assurez-vous que la vanne peut supporter la pression la plus élevée de votre système.
• Compatibilité des tailles : Adaptez la taille de la vanne à votre canalisation pour maintenir un débit régulier.
• Types de raccordement : Vérifiez que les brides du robinet sont adaptées à vos tuyaux.

Le NTGD propose de nombreuses options, afin que vous puissiez trouver celle qui correspond le mieux à vos besoins.

Dimensionnement et pression

Il est très important de choisir la bonne taille et la bonne pression nominale pour les robinets à tournant sphérique à brides. Si vous choisissez la mauvaise taille, vous risquez d'avoir des fuites ou un débit insuffisant. Le tableau ci-dessous montre comment différents facteurs affectent les performances et la sécurité :

Facteur	Impact sur les performances et la sécurité
Pression nominale	Indique la pression la plus élevée que la soupape peut supporter. Cela permet d'assurer la sécurité de votre système.
Taille	Affecte la quantité de fluide pouvant être déplacée. Les soupapes plus grandes peuvent avoir des pressions nominales plus faibles.
Pression de surpression	Les sauts soudains de pression nécessitent des soupapes plus performantes afin d'éviter tout dommage.
Température	Une forte chaleur peut réduire la pression nominale de la soupape.

Vérifiez toujours les données du produit NTGD pour vous assurer que vous choisissez la bonne vanne pour votre travail.

Compatibilité

Vous voulez des robinets à tournant sphérique à brides qui s'adaptent bien à vos tuyaux et à votre équipement. Voici quelques conseils pour vous aider :

• Utiliser des robinets à tournant sphérique à brides pour les travaux à haute pression ou à haute température.
• Choisissez-les lorsque vous avez besoin d'une forte étanchéité pour stopper les fuites.
• Veillez à ce que la taille du robinet corresponde à celle de votre tuyau afin de maintenir un débit régulier.
• Pour obtenir les meilleurs résultats, vérifiez le débit et examinez le Cv (coefficient de débit) de la vanne.
• Choisissez les robinets à tournant sphérique à brides NTGD pour les raffineries de pétrole, les centrales électriques ou les usines chimiques.
• Les raccords à brides permettent d'éviter les fuites, même en cas de vibrations.

🛠️ Conseil : Vérifiez toujours les besoins de votre système avant d'acheter. Les bons robinets à boisseau sphérique à brides NTGD aideront votre système à fonctionner en toute sécurité et sans problème.

Installation d'un robinet à boisseau sphérique à bride

L'installation de robinets à boisseau sphérique à brides dans les règles de l'art permet d'assurer la sécurité de votre système. Elle permet également de prolonger la durée de vie du système. Vous pouvez éviter les fuites et les dommages si vous suivez les bonnes étapes. NTGD recommande de se préparer et d'être très attentif lors de l'installation d'un robinet à boisseau sphérique à bride.

Préparation

Vous devez vous préparer avant de commencer. Une bonne préparation rend l'installation du robinet à boisseau sphérique à bride plus sûre et plus facile. Voici quelques étapes à suivre :

• Fermez la canalisation et laissez d'abord retomber la pression.
• Vidangez tout le liquide de la canalisation afin de ne rien renverser.
• Portez des EPI comme des gants et des lunettes de sécurité pour rester en sécurité.
• Vérifiez que la valve n'a pas été endommagée ou salie par le transport.
• Assurez-vous que la bille, les joints et la tige s'alignent et se déplacent bien.
• Retirer les couvercles éventuels des brides des soupapes.
• Nettoyez l'alésage de la valve pour éliminer les saletés ou les morceaux de métal.
• Vérifier que les tuyaux sont droits et que les faces des brides correspondent.
• Maintenir la canalisation de manière à ce qu'elle puisse supporter le poids de la vanne.
• Nettoyer la canalisation pour la débarrasser de l'huile ou des morceaux de soudure.
• Ouvrez et fermez la valve plusieurs fois pour voir si elle fonctionne.

🛠️ Conseil : Une bonne préparation vous permet d'éviter les problèmes et d'assurer le bon fonctionnement de vos robinets à boisseau sphérique à brides NTGD.

Étapes de l'installation

Suivez ces étapes pour installer correctement les robinets à boisseau sphérique à brides :

1. Placez le robinet entre les deux brides du tuyau. Veillez à ce que le robinet soit au milieu et que les brides s'emboîtent.
2. Placer les boulons dans les trous de la bride. Serrer les écrous en maintenant la vanne à la main.
3. Vérifiez que le robinet et les tuyaux sont toujours alignés. Les faces des brides doivent être plates et régulières.
4. Serrez les boulons de manière croisée. Cela permet d'assurer l'étanchéité du joint et d'éviter les fuites.
5. Utilisez une clé dynamométrique pour serrer les boulons au bon niveau.
6. Retirer les éventuels couvercles ou protections de la valve.
7. Branchez les actionneurs ou les commandes si vous en avez besoin. Utilisez des tuyaux propres et secs pour les raccordements d'air.
8. Ouvrez lentement les vannes de la tuyauterie pour laisser entrer le fluide. Recherchez les fuites autour des brides et du corps de la vanne.
9. Testez la valve en l'ouvrant et en la fermant plusieurs fois. Assurez-vous qu'elle bouge bien et qu'elle est bien étanche.
10. Si vous constatez des fuites, serrez les boulons un peu plus ou vérifiez le joint d'étanchéité.

Catégorie des meilleures pratiques	Points clés
Pratiques d'installation appropriées	Nettoyer la canalisation avant l'installation. Suivre les instructions du NTGD. Veiller à l'orientation correcte de la vanne. Utiliser des tubes propres et secs pour les connexions pneumatiques.
Mise en service et essais initiaux	Effectuer des tests d'étanchéité. Effectuer des essais opérationnels. Intégrer avec précision les systèmes de contrôle.

💡 Remarque : L'utilisation de ces conseils pour les robinets à tournant sphérique à brides permet d'éviter les fuites et d'assurer le bon fonctionnement du robinet pendant longtemps.

Conseils de sécurité

La sécurité est très importante lorsque vous installez un robinet à boisseau sphérique à bride. Vous pouvez assurer votre sécurité et celle de votre équipement en suivant les conseils suivants :

• Il faut toujours relâcher la pression et vidanger la canalisation avant de commencer.
• Portez des EPI, en particulier si la vanne a été utilisée avec des fluides dangereux.
• Utiliser des cordes de levage ou des courroies souples sur l'oreille de levage ou la bride. Ne pas soulever la vanne par le volant ou l'actionneur.
• Garder les couvercles sur la valve lors du levage afin d'empêcher la saleté de pénétrer à l'intérieur.
• Ne pas heurter le robinet contre d'autres tuyaux ou joints.
• Nettoyer les surfaces de la canalisation et de la vanne avant de procéder au soudage.
• Préparez de l'eau ou des outils de lutte contre le feu en cas de problème.
• Ne serrez pas trop les boulons, car vous risquez de casser la valve ou le joint.
• Assurez-vous que tous les travailleurs savent ce qu'il faut faire en cas d'urgence et comment gérer les choses en toute sécurité.

Précautions de sécurité	Description
Manipulation correcte	Utilisez des cordes de levage ou des courroies souples. Éviter le volant ou l'actionneur.
Prévenir la contamination	Garder les couvercles des stores pendant le levage.
Éviter l'impact	Ne pas laisser la valve heurter d'autres pièces.
Nettoyer les joints de soudure	Nettoyer toutes les surfaces avant de procéder au soudage.
EPI et préparation aux situations d'urgence	Porter des EPI. Préparez l'extinction des incendies.

🚨 Conseil : Une manipulation soigneuse et des contrôles de sécurité vous protègent, vous et vos robinets à boisseau sphérique à brides NTGD.

Si vous suivez ces conseils pour les robinets à tournant sphérique à brides, votre système fonctionnera bien et restera sûr. NTGD fait en sorte que chaque vanne soit facile à installer et à utiliser. Une bonne préparation, des étapes minutieuses et des habitudes sûres permettent à chaque installation de bien se dérouler.

Fonctionnement et entretien

Conseils d'utilisation

Pour obtenir les meilleurs résultats avec les robinets à tournant sphérique à brides, il suffit de suivre des étapes simples. Tournez toujours le robinet lentement lorsque vous l'ouvrez ou le fermez. Cela permet d'éviter les changements de pression soudains. Si votre système utilise un actionneur, assurez-vous qu'il est adapté aux besoins de couple du robinet. Le NTGD recommande d'examiner souvent la vanne pour vérifier qu'elle ne présente pas de fuites ou de rouille. Ouvrez et fermez parfois la vanne, même si vous ne l'utilisez pas beaucoup. Cela permet d'éviter que la bille ne se bloque et de détecter rapidement les problèmes. Modifiez la façon dont vous protégez la vanne en fonction de l'endroit où elle se trouve. Par exemple, utilisez des couvertures ou des revêtements en cas de mauvais temps ou de présence de produits chimiques puissants.

Conseils rapides pour un fonctionnement optimal :

• Ouvrez et fermez les vannes lentement afin de préserver les joints d'étanchéité.
• S'assurer que les actionneurs sont adaptés à la taille et au type de vanne.
• Tourner souvent les vannes pour éviter qu'elles ne collent.
• Vérifier à plusieurs reprises l'absence de fuites et de rouille.
• Utilisez des couvertures ou des revêtements si la zone est difficile.

Inspection et nettoyage

Le contrôle et le nettoyage des robinets à tournant sphérique à brides permettent souvent d'éviter des réparations importantes. Suivez les étapes suivantes pour assurer le bon fonctionnement de vos robinets :

1. Nettoyez l'intérieur de la vanne lorsque vous prévoyez un temps d'arrêt. Utilisez des nettoyants qui fonctionnent avec les fluides de votre système. N'utilisez pas de produits chimiques puissants qui pourraient endommager la vanne.
2. Mettre de la graisse à base d'huile sur les pièces mobiles. Utiliser une graisse conçue pour les robinets à tournant sphérique qui ne se mélange pas à l'eau.
3. Examinez les joints pour voir s'ils sont usés. Remplacez-les si nécessaire pour arrêter les fuites.
4. Veillez à ce que la vanne et les tuyaux soient alignés et étanches. Cela permet d'éviter les tensions et les dommages.
5. Utilisez des couvertures et des revêtements antirouille si la zone est rude.

Nettoyez plus souvent si votre système est en mauvais état. Tenez un registre pour noter les vérifications et les réparations que vous effectuez. Le NTGD recommande d'examiner et de tester souvent le robinet afin de détecter rapidement les problèmes.

Tâche de maintenance	Fréquence	Meilleures pratiques
Inspection visuelle	Mensuel	Recherche de fuites et de rouille
Nettoyage interne	Tous les 6 mois	Utiliser des nettoyants sûrs
Contrôle des joints	Tous les 6 mois	Changer en cas d'usure
Lubrification	Selon les besoins	Utiliser la bonne graisse

Lubrification et remplacement

La lubrification et le remplacement des pièces à temps permettent de prolonger la durée de vie des robinets à tournant sphérique à brides. Suivez les instructions de NTGD pour un entretien optimal. Graissez le robinet selon un calendrier adapté à votre système. Choisissez une graisse adaptée à la chaleur, à la pression et au fluide de votre système. N'utilisez pas trop de graisse. Un surplus de graisse peut retenir la saleté et causer des problèmes. Vérifiez et changez souvent les joints, en particulier pour les robinets à tournant sphérique en trois parties. Nettoyez le robinet pour le débarrasser de la saleté et des morceaux. Cela permet d'assurer le bon fonctionnement du robinet et d'éviter qu'il ne se casse prématurément.

Les soins apportés par NTGD aux robinets à tournant sphérique à brides comprennent :

• Graisser la valve comme le fabricant l'indique.
• Remplacement des joints d'étanchéité dans les systèmes difficiles ou à haute pression.
• Le nettoyage permet d'éliminer les accumulations et de maintenir le mouvement de la vanne.

🛠️ Conseil : Suivez toujours le programme d'entretien de NTGD pour les robinets à tournant sphérique à brides. Cela vous permet d'éviter les pannes et d'assurer la sécurité de votre système.

Dépannage

Problèmes d'étanchéité

Des fuites peuvent se produire dans les robinets à tournant sphérique à brides lorsque vous les utilisez. Les fuites ont plusieurs causes principales. Le tableau ci-dessous indique les causes et les solutions les plus courantes :

Cause	Description
Fuites au niveau de la tige	Les joints toriques des tiges vieillissent ou se cassent. Ils perdent de leur élasticité après un usage intensif ou à cause des produits chimiques.
Siège ou joint usé	Le joint s'use et ne peut plus empêcher les fuites, même lorsqu'il est fermé.
Installation incorrecte	Si la valve n'est pas bien alignée ou si les boulons sont trop serrés, il peut y avoir des fuites.

Vous pouvez trouver des fuites en regardant la valve, en testant la pression ou en écoutant des bruits étranges. Si vous constatez une fuite, procédez comme suit : Tout d'abord, arrêtez le système pour faire baisser la pression. Ensuite, vidangez complètement le robinet avant de le réparer. Remplacez ensuite les pièces cassées et assurez-vous que tout est bien remis en place.

Les robinets à tournant sphérique à brides NTGD sont faciles à réparer car ils sont solides et simples à démonter.

Fonctionnement rigide

Il arrive que la poignée des robinets à tournant sphérique à brides soit difficile à tourner. Cela signifie généralement qu'il y a de la saleté ou qu'il n'y a pas assez de graisse. Essayez les étapes suivantes pour résoudre le problème : Mettez de la graisse pour vannes autour de la poignée. S'il est toujours difficile de la déplacer, fermez le robinet et nettoyez la zone. Ouvrez le robinet et enlevez toute saleté au-dessus du siège ou sur la bille. Vérifiez si vous pouvez changer le siège. Si ce n'est pas le cas, il se peut que vous ayez besoin d'un nouveau siège.

NTGD dit qu'il faut entretenir souvent les soupapes. Cela permet de les maintenir en bon état de fonctionnement et d'éviter des problèmes plus importants.

Corrosion et usure

La corrosion et l'usure peuvent accélérer la rupture des robinets à tournant sphérique à brides. Il convient de vérifier souvent ces problèmes. Utilisez des tests sûrs comme les ultrasons ou les rayons X pour détecter les fissures ou les dommages. Examinez le robinet et mesurez son épaisseur pour détecter les problèmes à temps. Si vous constatez une corrosion importante, remplacez immédiatement le robinet.

Vous devriez aussi :

• Recherchez les traces d'usure ou de détérioration, en particulier à proximité de la bille et des joints.
• Prévoyez des contrôles réguliers pour détecter rapidement les problèmes.
• Changez les vieilles pièces avant qu'elles ne se cassent pour éviter des problèmes plus importants.

Les robinets à tournant sphérique à brides NTGD utilisent des matériaux résistants pour lutter contre la rouille, mais vous devez tout de même les entretenir. Si vous suivez les étapes suivantes, vous pourrez résoudre rapidement les problèmes courants et assurer la sécurité de votre système.

---

Vous savez maintenant comment fonctionnent les robinets à tournant sphérique à brides, quels sont leurs principaux avantages et comment les entretenir. Utilisez les conseils de ce guide pour choisir, installer et entretenir les robinets à tournant sphérique à brides dans votre système.

• Suivez toujours les conseils du NTGD pour obtenir les meilleurs résultats.


  Pour les travaux complexes ou les systèmes à haut risque, faites appel à un professionnel pour plus de sécurité.
