Caractéristiques principales des deux types de vannes
Découvrez les différences entre les vannes papillon et les vannes à bille.
| Caractéristiques | Vanne papillon | Robinet à boisseau sphérique : |
|---|---|---|
| Poids | Plus léger, bon pour les gros tuyaux | Plus lourd, nécessite un support pour les gros tuyaux |
| Espace d'installation | Moins encombrant | Besoin de plus d'espace |
| Restriction du débit | Le disque ralentit l'écoulement, faible perte de charge | Orifice complet, pas de perte de charge |
| Coût | Moins cher pour les gros tuyaux | Moins cher pour les petits tuyaux |
| Efficacité de l'étanchéité | Moins bonne étanchéité | Excellente étanchéité |
| Durabilité | Usure au fil du temps dans les fluides agressifs | Très solide, dure longtemps |
| Maintenance | Facile et peu coûteux à entretenir | Plus difficile et plus coûteux à entretenir |
| Capacité de débit | Ralentissement de l'écoulement dû à la présence d'un disque | Débit total, pas d'obstruction |
| Besoin d'espace | Besoin de moins d'espace | Besoin de plus d'espace |
Le choix d'une vanne papillon ou d'une vanne à bille dépend de vos besoins. Pensez à des éléments tels que l'utilisation, le prix et l'espace disponible. Par exemple, les vannes papillon conviennent aux systèmes légers et de petite taille. Vérifiez également le niveau de contrôle du débit et d'entretien dont vous avez besoin. Chaque vanne présente des avantages particuliers pour des utilisations différentes. En tenant compte de ces points, vous pouvez choisir la vanne qui convient à vos objectifs.
Principaux enseignements
- Les vannes papillon sont petites et légères, idéales pour les espaces restreints ou les grands systèmes.
- Les robinets à tournant sphérique sont étanches et fonctionnent bien sous haute pression sans fuir.
- Pensez au coût : les vannes papillon coûtent moins cher pour les gros tuyaux, mais les vannes à bille durent plus longtemps dans les petits systèmes.
- Choisissez des vannes papillon si vous souhaitez une installation et des réparations faciles ; elles sont simples à réparer ou à remplacer.
- Utilisez des robinets à tournant sphérique lorsque vous avez besoin d'un débit complet et d'une faible perte de pression, en particulier dans les zones délicates.
Qu'est-ce qu'une vanne papillon ou une vanne à bille ?

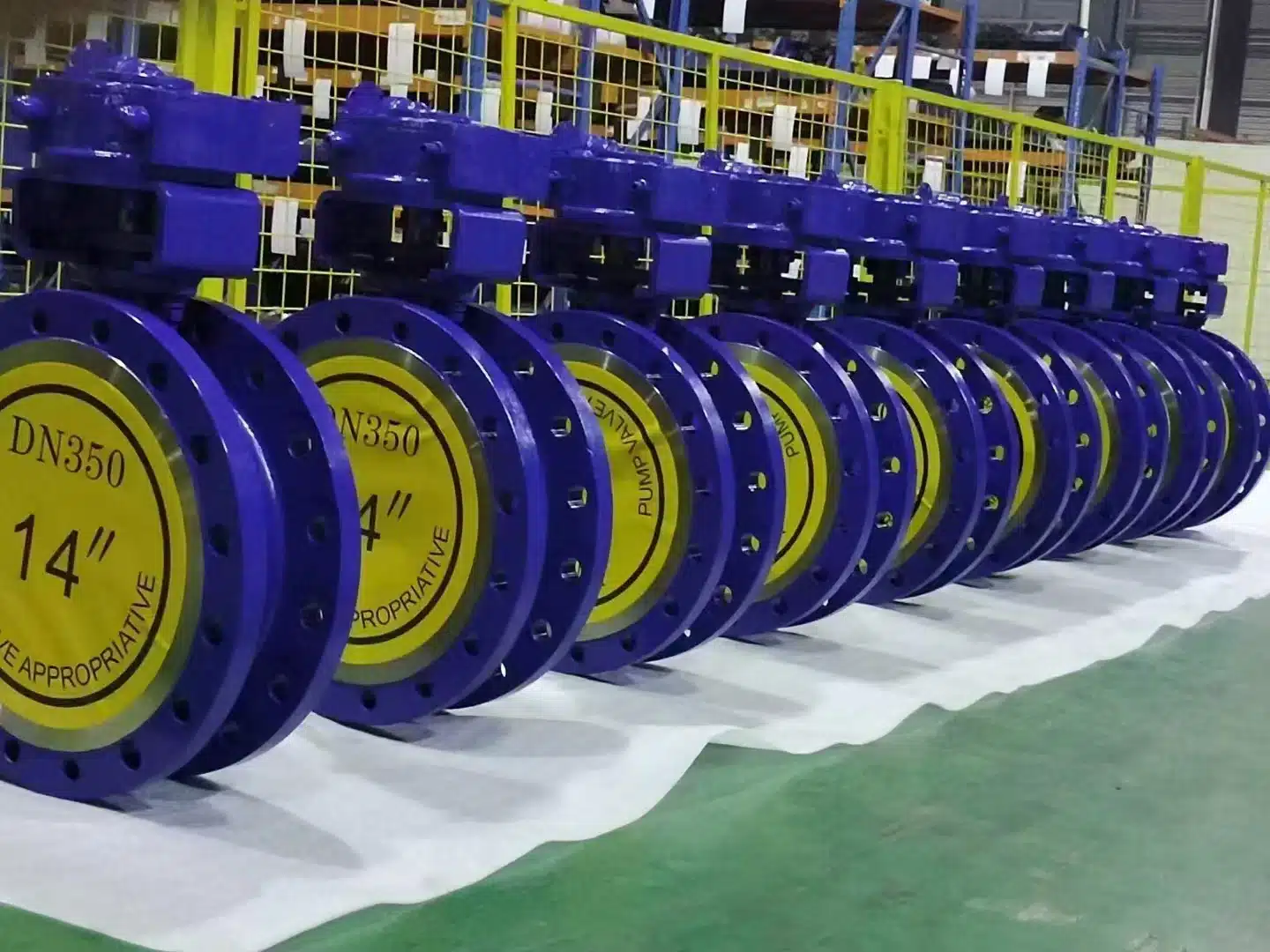

Vue d'ensemble des vannes papillon
A vanne papillon est un petit outil léger. Il permet de contrôler ou d'arrêter le débit dans les tuyaux. Il est composé d'un disque monté sur un arbre tournant. Le disque se déplace pour laisser passer les liquides ou les gaz. Lorsque le disque est à plat avec le flux, la vanne est ouverte. Si le disque est tourné à travers le flux, la vanne se ferme.
Ces vannes conviennent parfaitement aux gros tuyaux, jusqu'à DN 700. Elles sont peu encombrantes car elles sont minces. On les trouve dans les usines de production d'eau, les systèmes de chauffage, de ventilation et de climatisation et les usines chimiques. Elles sont moins chères pour les gros tuyaux, ce qui permet de réaliser des économies. Mais le disque à l'intérieur peut ralentir légèrement le débit, ce qui entraîne une légère perte de pression.

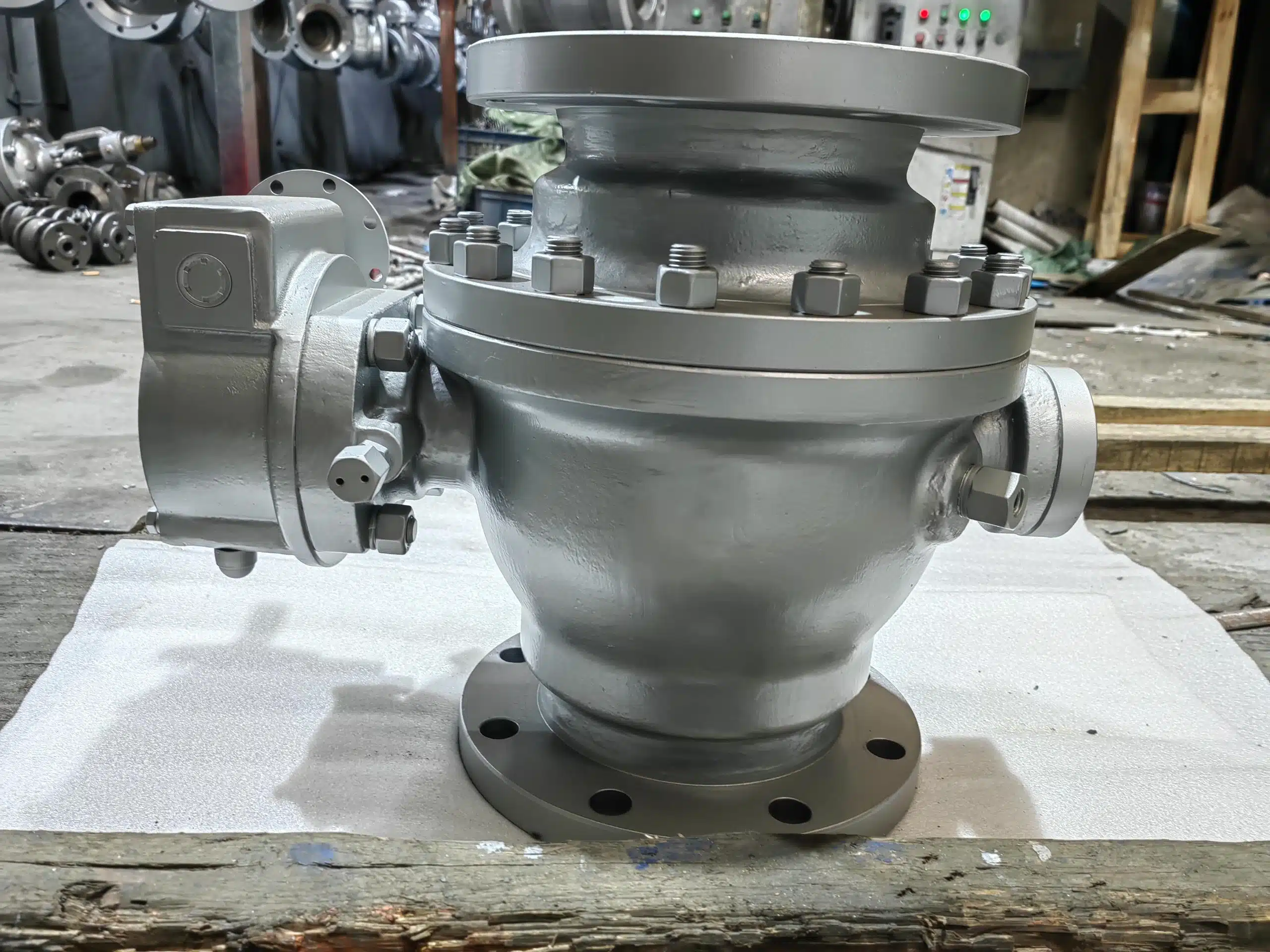

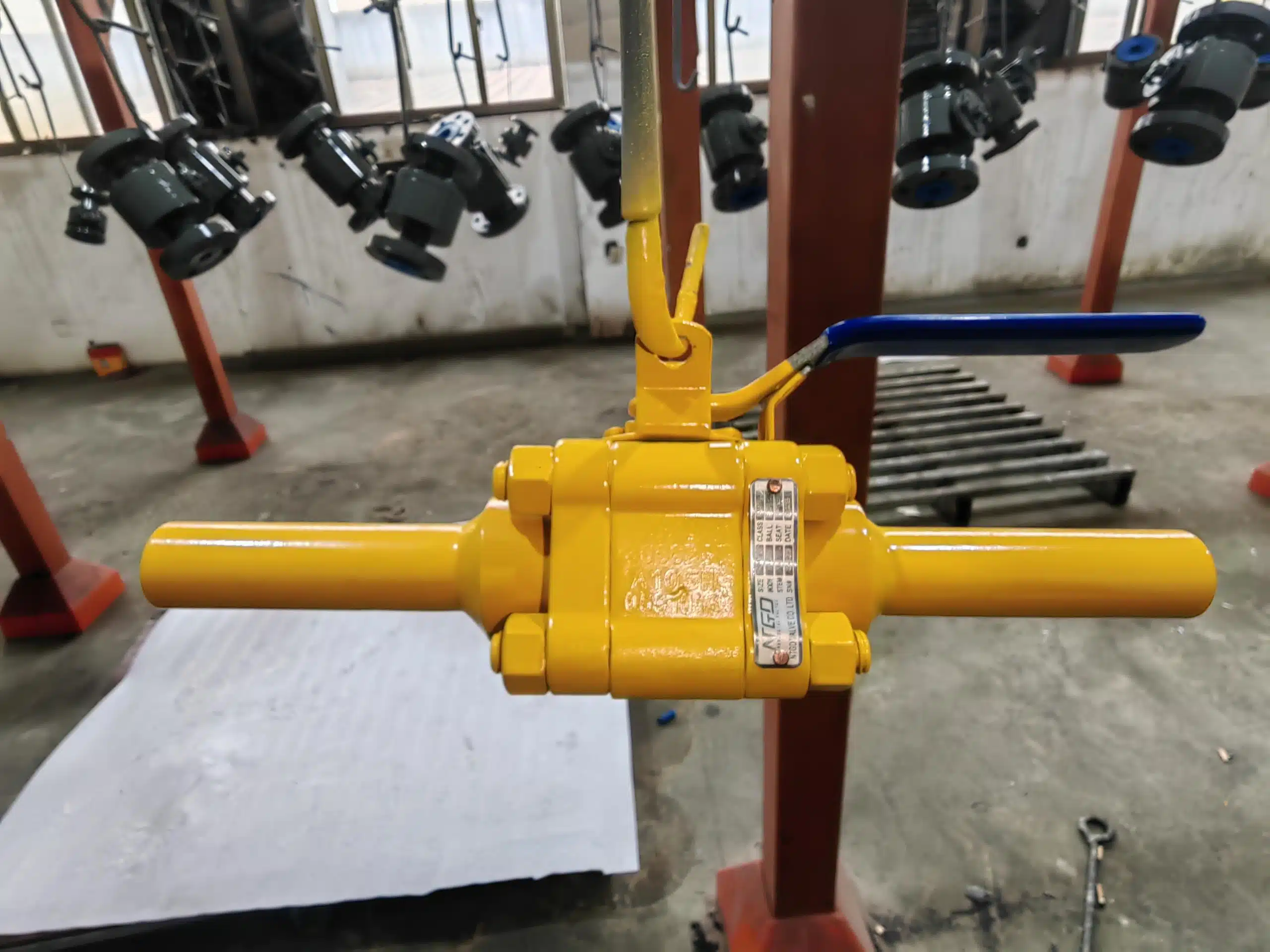

Vue d'ensemble des robinets à boisseau sphérique
A vanne à bille possède une balle ronde percée d'un trou. La bille tourne pour aligner le trou avec le tuyau et s'ouvrir. En la tournant de 90 degrés, la vanne se referme hermétiquement. Cette conception fonctionne bien, même dans les systèmes à haute pression.
Les robinets à tournant sphérique conviennent mieux aux petits tuyaux, jusqu'à DN 100. Ils ont besoin de plus d'espace pour s'adapter car ils sont plus gros. Ces robinets sont parfaits pour les joints étanches, comme dans les oléoducs, les usines et la plomberie domestique. Les robinets à tournant sphérique à passage intégral laissent passer le flux librement, sans perte de charge. Ils coûtent plus cher pour les gros tuyaux, mais durent longtemps et fonctionnent dans de nombreux systèmes.
| Caractéristique | Vanne papillon | Soupape à bille |
|---|---|---|
| Poids | Plus léger, bon pour les gros tuyaux | Plus lourd, nécessite un support pour les gros tuyaux |
| Espace d'installation | Moins encombrant | Besoin de plus d'espace |
| Restriction du débit | Le disque ralentit l'écoulement, faible perte de charge | Orifice complet, pas de perte de charge |
| Coût | Moins cher pour les gros tuyaux | Moins cher pour les petits tuyaux |
Similitudes entre les vannes papillon et les vannes à bille
Caractéristiques communes
Les deux vannes papillon et robinets à boisseau sphérique partagent des caractéristiques importantes. Elles sont fiables pour contrôler le débit dans de nombreux systèmes. Ces vannes vous permettent de gérer les liquides ou les gaz facilement et avec précision. Leur conception simple permet de résoudre les problèmes rapidement et sans difficulté.
Une autre caractéristique commune est leur résistance dans des conditions difficiles. Ils fonctionnent bien dans des environnements très chauds ou corrosifs. Ils conviennent donc parfaitement aux tâches industrielles lourdes. Voici un tableau illustrant leurs caractéristiques communes :
| Fonctionnalité | Vanne papillon | Soupape à bille |
|---|---|---|
| Contrôle du débit | Contrôle efficace des flux | Contrôle efficace des flux |
| Maintenance | Simplicité d'entretien | Simplicité d'entretien |
| Applications | Utilisé dans de nombreuses industries | Utilisé dans de nombreuses industries |
| Résistance à la température | Résiste à des températures élevées | Résiste à des températures élevées |
| Résistance à la corrosion | Résiste bien à la corrosion | Résiste bien à la corrosion |
Ces similitudes expliquent pourquoi les deux valves sont réputées pour leur durabilité et leur efficacité.
Applications partagées
Les deux vannes sont utilisées dans des endroits similaires. Elles sont courantes dans le traitement de l'eau, les usines chimiques et les systèmes de chauffage, de ventilation et de climatisation. Elles gèrent différents fluides tels que l'eau, l'huile et le gaz, ce qui les rend polyvalentes.
Dans les grands systèmes tels que les canalisations d'eau de ville ou les installations industrielles, ils contrôlent bien le débit. Ils fonctionnent également dans des installations plus petites, comme la plomberie domestique ou les machines d'usine. Leur flexibilité les rend utiles pour les besoins à haute pression ou à faible débit.
La connaissance de ces similitudes montre que les deux valves sont fiables pour de nombreuses utilisations.
Principales différences entre les vannes papillon et les vannes à bille
Conception et structure
Les vannes papillon et les vannes à boisseau sphérique ont un aspect et un fonctionnement différents. A vanne papillon comporte un disque sur un arbre tournant. Le disque se déplace pour contrôler le débit de liquide ou de gaz. Sa conception petite et légère s'adapte aux espaces restreints. Ces vannes sont courantes dans les grands réseaux d'eau ou d'égouts. Elles sont moins chères pour les grands projets.
A vanne à bille est une boule ronde percée d'un trou. Lorsque le trou est aligné avec le tuyau, le flux se produit. Ce type de robinet est très étanche, ce qui le rend idéal pour les gazoducs. Mais les robinets à tournant sphérique sont plus gros et nécessitent plus d'espace pour être installés.
| Fonctionnalité | Vanne papillon | Soupape à bille |
|---|---|---|
| Structure | Disque sur un arbre tournant | Boule avec un trou |
| Chute de pression | Entraîne une certaine perte de charge | Très faible perte de charge |
| Efficacité du scellement | Moins bonne étanchéité | Excellente étanchéité |
| Besoin d'espace | Besoin de moins d'espace | Besoin de plus d'espace |
| Coût | Coût moins élevé | Coût plus élevé |
| Applications | Grands réseaux d'eau, lignes d'égouts | Gazoducs, utilisations sensibles |
Conseil: Pour les grands projets hydrauliques, les vannes papillon permettent d'économiser de l'argent et de l'espace.
Fonctionnalité et fonctionnement
Le fonctionnement de ces valves est également différent. A vanne papillon s'ouvre ou se ferme d'un quart de tour. Le disque reste dans la trajectoire du flux, ce qui le ralentit un peu. Mais il a besoin de moins de force pour fonctionner, même dans les grandes tailles.
A vanne à bille fonctionne également par quart de tour. Lorsqu'il est ouvert, il permet un écoulement complet sans blocage. Il est plus étanche, de sorte qu'il n'y a pas de fuite, même sous haute pression. Cependant, il faut plus de force pour le faire tourner, surtout dans les grandes tailles.
| Fonctionnalité | Vannes à bille | Vannes papillon |
|---|---|---|
| Performance d'étanchéité | Meilleure étanchéité | Conforme aux normes, pas de fuites visibles |
| Capacité de débit | Débit total, pas d'obstruction | Ralentissement de l'écoulement dû à la présence d'un disque |
| Couple de manœuvre de la vanne | Nécessite plus de force pour les grandes tailles | Nécessite moins de force |
| Plage de température applicable | Limité pour les très hautes températures | Supporte des températures plus élevées |
Si vous avez besoin d'une meilleure étanchéité et d'un meilleur débit, choisissez un robinet à boisseau sphérique. Si la facilité d'utilisation et la faible force sont importantes, choisissez une vanne papillon.
Coût et entretien
Le coût et l'entretien sont des éléments importants dans le choix d'une vanne. Vannes papillon sont moins chers, surtout pour les grandes tailles. Leur conception simple les rend abordables pour les grands projets tels que les stations d'épuration.
Vannes à bille coûtent plus cher au départ mais durent plus longtemps. Ils sont plus étanches et valent la peine pour les petits tuyaux (DN300 ou moins). Mais leur réparation peut coûter plus cher, surtout si les pièces s'usent.
| Aspect | Vanne papillon | Soupape à bille |
|---|---|---|
| Coût initial | Moins cher pour les grandes tailles | Coût plus élevé, surtout pour les grandes tailles |
| Complexité de la maintenance | Facile et peu coûteux à entretenir | Plus difficile et plus coûteux à entretenir |
| Valeur à long terme | Bon pour économiser de l'argent | Le meilleur pour une utilisation durable |
Pensez à votre budget et à la durée de vie de la vanne. Pour économiser de l'argent, les vannes papillon sont préférables. Pour la durabilité, les robinets à tournant sphérique valent le coût supplémentaire.
Exigences en matière d'espace et d'installation
Lorsqu'il s'agit de choisir entre un vanne papillon et un vanne à billePensez à l'espace. Vannes papillon sont petites et légères. Leur forme fine s'adapte facilement aux endroits étroits. Ils fonctionnent bien dans les grandes canalisations sans ajouter beaucoup de poids. Vous n'aurez pas besoin d'un support supplémentaire pour les installer.
Vannes à bille sont plus grands et plus lourds. Ils ont une balle solide à l'intérieur, ce qui les rend plus grands. Cela signifie qu'ils ont besoin de plus d'espace pour s'adapter. Pour les petites canalisations, cela ne pose pas de problème. Mais pour les systèmes plus importants, vous aurez besoin de suffisamment d'espace pour la vanne et son mouvement.
L'installation de ces vannes est également différente. Vannes papillon sont faciles à mettre en place parce qu'ils sont légers. Vous pouvez les manipuler facilement, même en grandes dimensions. Vannes à billeEn outre, l'installation d'un produit de la catégorie "B", plus lourd, peut nécessiter des outils supplémentaires ou de l'aide. Cela peut prendre plus de temps et coûter plus cher.
Conseil: Si l'espace est restreint ou si vous avez besoin d'un robinet pour une grande canalisation, choisissez un robinet de type vanne papillon.
Durabilité et longévité
La durée de vie d'une valve est également importante. Vannes papillon sont conçus pour une utilisation prolongée dans de nombreux systèmes. Ils fonctionnent bien avec des pressions et des températures moyennes. Mais leur disque reste dans la trajectoire du flux, ce qui peut l'user au fil du temps. Cela se produit plus rapidement si le système contient des fluides rugueux ou nocifs.
Vannes à bille sont très solides et durent longtemps. Leur conception à bille solide assure une étanchéité parfaite, ce qui évite les fuites. Ils sont parfaits pour les systèmes à haute pression et chauds. Leur conception réduit également l'usure, même dans des conditions difficiles. Si vous avez besoin d'une vanne qui résiste aux environnements difficiles et qui dure des années, choisissez une vanne de type vanne à bille.
L'entretien a une incidence sur la durée de vie des soupapes. Vannes papillon sont plus faciles à réparer en raison de leur conception simple. Les pièces peuvent être remplacées rapidement et à moindre coût. Vannes à billeBien que robustes, ils peuvent coûter plus cher à réparer s'ils se cassent. Mais ils n'ont pas besoin d'être réparés souvent parce qu'ils sont construits pour durer.
Note: Pour les systèmes nécessitant une grande durabilité et moins d'entretien, robinets à boisseau sphérique sont le meilleur choix.
Avantages et inconvénients des vannes papillon
Avantages des vannes papillon
Les vannes papillon présentent de nombreux avantages, ce qui explique leur large utilisation. Légères et petites, elles s'intègrent facilement dans les espaces restreints. Ces vannes sont également abordables, en particulier pour les grandes canalisations, ce qui permet d'économiser de l'argent sur les grands projets.
Les différents types de vannes papillon offrent des avantages particuliers pour diverses utilisations. Le tableau ci-dessous présente leurs avantages :
| Type de vanne papillon | Avantages | Applications |
|---|---|---|
| Vanne papillon à décalage zéro | Conception simple, fonctionne dans les systèmes à basse pression | Systèmes à basse pression |
| Double décalage haute performance | Moins de friction, plus de longévité | Systèmes à moyenne pression |

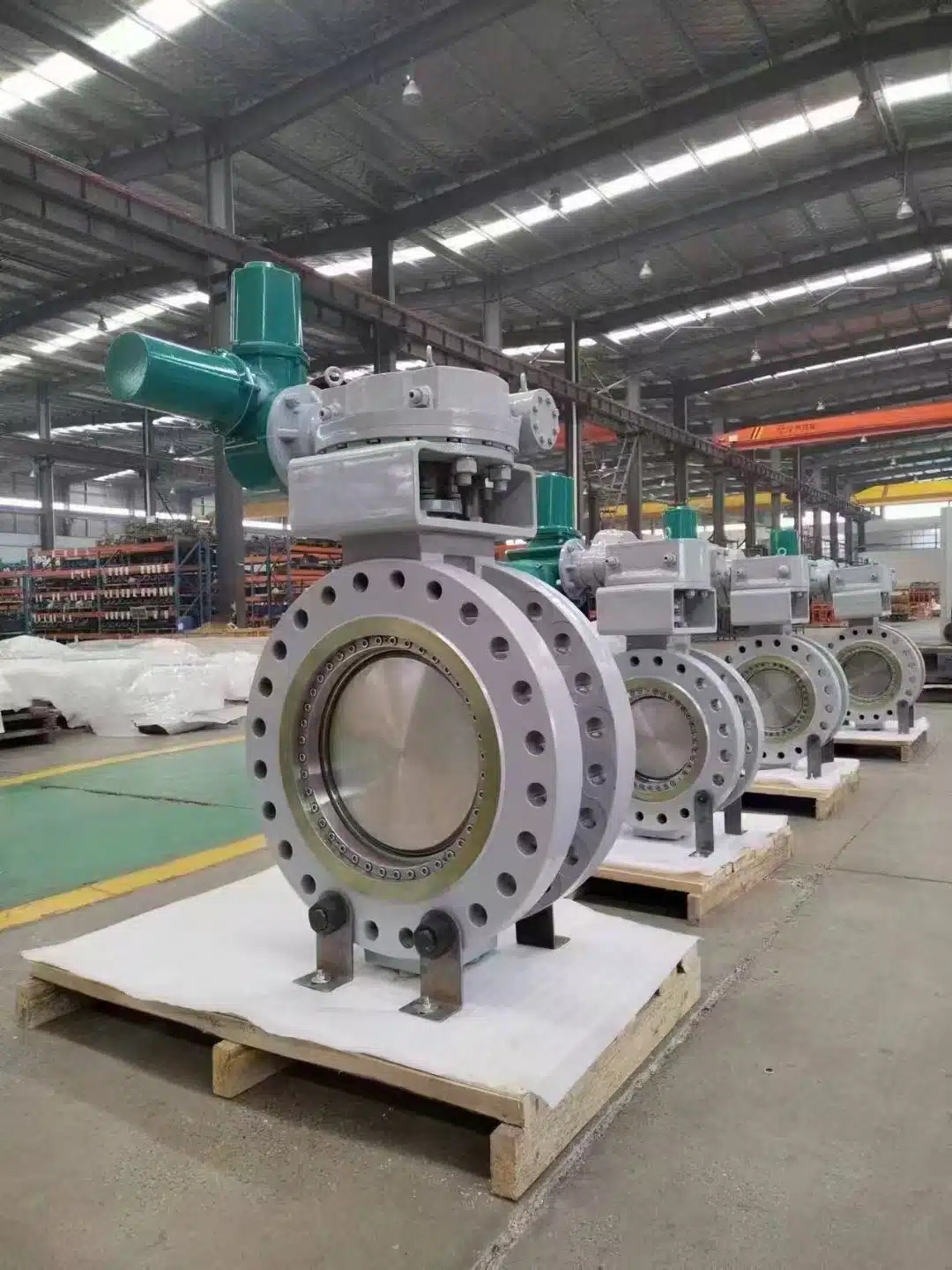

| Vanne papillon à triple excentration | Fermeture étanche, pas de contact glissant | Systèmes à haute pression |
Les vannes papillon sont polyvalentes et réduisent la perte de charge et le couple. Elles fonctionnent bien dans les usines de production d'eau, les systèmes de chauffage, de ventilation et de climatisation et les usines chimiques. Leur efficacité les rend idéales pour contrôler le débit dans de nombreuses industries.
Conseil: Si vous souhaitez une vanne abordable, efficace et facile à installer, choisissez une vanne papillon.
Inconvénients des vannes papillon
Les vannes papillon présentent également quelques inconvénients. Le disque à l'intérieur reste dans la trajectoire du flux, ce qui peut ralentir légèrement le flux. Cela peut ne pas convenir aux systèmes nécessitant un débit total et illimité.
Un autre problème est celui de l'étanchéité. Les vannes papillon ne sont pas aussi étanches que les vannes à bille. Elles ne sont donc pas idéales pour les systèmes ne nécessitant aucune fuite, comme les gazoducs à haute pression.
La durabilité peut être un problème dans des conditions difficiles. Le disque et les pièces peuvent s'user plus rapidement en présence de fluides rugueux ou nocifs. Un entretien régulier est nécessaire pour assurer leur bon fonctionnement et leur longévité.
Note: Pensez aux besoins de votre système avant de choisir une vanne papillon. Pour une étanchéité parfaite ou la manipulation de fluides agressifs, d'autres vannes peuvent s'avérer plus adaptées.
Avantages et inconvénients des robinets à tournant sphérique
Avantages des robinets à tournant sphérique
Les robinets à tournant sphérique présentent de nombreux avantages qui les rendent populaires dans l'industrie. Leur conception crée un joint étanche, ce qui permet d'éviter les fuites même sous haute pression. Ils sont donc parfaits pour les oléoducs ou les usines chimiques, où la fiabilité est essentielle.
Les robinets à tournant sphérique sont également très flexibles. Différents types répondent à des besoins spécifiques :
- Robinets à tournant sphérique flottants fonctionnent bien dans les systèmes à pression faible ou moyenne, comme les stations d'épuration.
- Robinets à tournant sphérique montés sur tourillon Ils supportent des pressions élevées et des tuyaux de grande taille, ce qui est parfait pour les installations pétrolières et gazières.
- Robinets à tournant sphérique à tige montante permettent un contrôle précis et une étanchéité parfaite, ce qui est idéal pour les centrales électriques et les usines chimiques.
Les robinets à tournant sphérique sont encore plus performants grâce à leurs caractéristiques d'économie d'énergie. Des revêtements spéciaux et des joints améliorés réduisent la consommation d'énergie. Ces améliorations contribuent au bon fonctionnement des systèmes et à la protection de l'environnement. Par exemple, dans les installations d'énergie renouvelable, les robinets à tournant sphérique gèrent bien les fluides et fonctionnent de manière fiable dans des conditions difficiles.
Le saviez-vous ? Les robinets à tournant sphérique sont souvent utilisés dans les systèmes d'énergie renouvelable parce qu'ils supportent des conditions extrêmes et maintiennent un débit régulier.
Inconvénients des robinets à tournant sphérique
Les robinets à boisseau sphérique présentent également des inconvénients. Ils ne fonctionnent pas bien pour un étranglement constant. Une telle utilisation peut endommager la vanne et réduire ses performances. Les vannes à bille sont également difficiles à utiliser dans les systèmes à boues. Les particules contenues dans les boues peuvent s'accumuler à l'intérieur et provoquer de l'usure, des fuites, voire des pannes.
| Inconvénient | Description |
|---|---|
| Pas bon pour l'étranglement constant | Un étranglement continu peut endommager la soupape et réduire sa durée de vie. |
| Problèmes liés aux systèmes à lisier | Les particules de boue peuvent provoquer de l'usure, des fuites ou une défaillance de la vanne. |
La réparation des robinets à tournant sphérique peut s'avérer plus difficile que celle des autres types de robinets. Les réparations peuvent nécessiter des outils spéciaux ou l'intervention d'experts, ce qui peut prendre du temps et coûter plus cher. Si votre système utilise des fluides abrasifs ou des boues, vous aurez peut-être besoin d'un autre type de vanne.
Conseil: Pour les systèmes nécessitant un étranglement constant ou manipulant des fluides rugueux, vérifiez si un robinet à boisseau sphérique est la meilleure option.
Quand choisir une vanne papillon ou une vanne à bille ?
Quand utiliser une vanne papillon ?
Choisir un vanne papillon si l'espace est restreint. Sa petite taille lui permet de s'adapter facilement aux endroits étroits. Il est donc idéal pour les usines d'eau, les systèmes de chauffage, de ventilation et de climatisation et les usines. Il est léger et ne nécessite donc pas de support supplémentaire lors de l'installation.
Les vannes papillon sont également avantageuses pour les grands projets. Elles coûtent moins cher pour les grandes canalisations que les autres vannes. Leur conception simple permet de maintenir les prix à un niveau bas, et il est facile de les réparer. Elles constituent donc un choix judicieux pour économiser de l'argent sans perdre en qualité.
Utilisez des vannes papillon si une étanchéité parfaite n'est pas nécessaire. Elles fonctionnent bien même en cas de petites fuites ou de chutes de pression. Elles sont par exemple utilisées dans les systèmes d'eau de ville et les installations d'irrigation. Elles supportent des pressions et des températures moyennes, ce qui les rend très utiles.
Conseil: Choisissez une vanne papillon si vous avez besoin d'un produit abordable, compact et facile à installer.
Quand utiliser un robinet à boisseau sphérique
Aller à l'école vanne à bille si vous avez besoin d'un joint étanche sans fuites. Ces vannes fonctionnent bien sous haute pression. Ils sont parfaits pour les oléoducs, les usines chimiques et les systèmes de gaz. Si votre système manipule des fluides sensibles, les vannes à bille sont un choix sûr.
Les robinets à boisseau sphérique sont également les mieux adaptés à un écoulement complet et régulier. Contrairement aux vannes papillon, elles ne bloquent pas le flux. Elles sont donc idéales pour les centrales électriques ou les usines alimentaires où le débit doit rester constant.
La durabilité est une autre raison de choisir les robinets à tournant sphérique. Ils résistent à des conditions difficiles telles que la chaleur élevée et les fluides rugueux. Leur construction solide dure longtemps et nécessite moins de réparations. Si votre système est confronté à des conditions extrêmes, les robinets à tournant sphérique sont fiables.
Note: Choisissez un robinet à boisseau sphérique pour sa précision, sa solidité et son étanchéité.
Les vannes papillon et les vannes à boisseau sphérique se ressemblent à certains égards. Ils permettent tous deux de contrôler le débit et sont utilisés dans de nombreuses industries. Mais elles diffèrent par leur mode de construction, leur prix et leur fonctionnement. Les vannes papillon sont petites, légères et moins chères pour les grands systèmes. Les robinets à tournant sphérique sont plus étanches et durent plus longtemps, ce qui les rend parfaits pour les hautes pressions ou les tâches délicates.
Conseil: Réfléchissez aux besoins de votre système, tels que l'espace, le coût et la manière dont il sera utilisé.
Choisissez une vanne papillon si vous souhaitez économiser de l'argent et de l'espace. Choisissez un robinet à boisseau sphérique si vous avez besoin d'une forte étanchéité, d'une longue durée de vie et d'une absence de fuites.
