Qu'est-ce qu'une garniture de robinet à soupape ?
Définition rapide pour la sélection des vannes industrielles
La garniture d'un robinet à soupape fait référence aux pièces fonctionnelles internes d'un robinet à soupape qui influencent directement l'arrêt, l'étranglement, la résistance à l'usure et la compatibilité de service. Dans la plupart des discussions sur la sélection industrielle, la garniture du robinet à soupape comprend généralement le disque ou le clapet, le siège ou la surface d'appui, la tige, le siège arrière et d'autres surfaces fonctionnelles en contact avec le fluide qui affectent la façon dont le robinet se ferme ou régule le débit.
Ce guide explique comment ces pièces doivent être examinées lors de la sélection d'un robinet à soupape pour un fluide, une température, une pression, un risque de corrosion, un risque d'érosion et une exigence d'arrêt spécifiques.
En termes simples, le corps du robinet contient la pression. La garniture contrôle le fonctionnement de la soupape.
Cette distinction est importante car deux robinets à soupape peuvent avoir le même matériau de corps, la même classe de pression et le même raccord d'extrémité, mais se comporter différemment en service parce que les matériaux et la géométrie des garnitures sont différents. Un robinet à soupape utilisé pour de l'eau propre, de la vapeur saturée, un liquide légèrement corrosif, des fluides abrasifs ou un étranglement par chute de pression élevée peut nécessiter des choix différents en matière de disque, de siège et de tige.
Pourquoi les garnitures sont-elles importantes pour l'arrêt, l'étranglement et la durée de vie ?
Les robinets à soupape sont généralement choisis lorsque l'arrêt, la régulation du débit ou le fonctionnement répété sont plus importants qu'une très faible perte de charge. Dans ces services, la garniture est exposée à des contraintes mécaniques et fluidiques directes.
Un mauvais choix de garniture de robinet à soupape peut entraîner.. :
- fuite au niveau du siège ;
- l'usure accélérée du siège ou du disque ;
- le grippage entre les surfaces de contact ;
- l'érosion due à un écoulement à grande vitesse ;
- corrosion de la tige, du disque ou des surfaces d'appui ;
- des performances instables en matière d'étranglement ;
- une fréquence d'entretien plus élevée ;
- une durée de vie réduite.
Dans le fonctionnement réel d'une usine, ces questions ne sont pas seulement des problèmes matériels. Ils peuvent prendre la forme d'une maintenance non planifiée, d'un contrôle instable du processus, de fuites répétées après une courte période d'entretien ou d'une vanne qui ne fonctionne plus comme prévu.
C'est pourquoi le choix de la garniture d'un robinet à soupape ne doit pas être considéré comme un petit détail matériel à la fin d'un bon de commande. Il s'agit d'une décision relative aux conditions de service qui met en relation le fluide de traitement, la température, la pression, la chute de pression, l'attente d'arrêt, la fréquence de fonctionnement et la construction de la vanne.
Garniture par rapport au corps, au chapeau, à la garniture et aux pièces générales de robinetterie
Qu'entend-on par garniture de robinet à soupape ?
Toutes les pièces internes ou externes d'un robinet ne doivent pas être considérées comme des pièces de garniture. Pour les besoins de la sélection, la garniture se réfère normalement aux pièces qui sont directement impliquées dans l'étanchéité, la régulation, le guidage ou la résistance à l'usure du fluide.
La portée exacte peut varier selon le fabricant, la norme ou la spécification du projet, mais la limite de sélection pratique est claire : si une pièce affecte la fermeture, l'étranglement, l'usure par contact avec les fluides ou la compatibilité des matériaux, elle peut faire partie de la discussion sur l'habillage.
| Objet | Habituellement traité comme une garniture ? | Pourquoi c'est important | Article actuel Profondeur |
|---|---|---|---|
| Disque / bouchon | Oui | Se rapproche ou s'éloigne du siège pour arrêter ou réguler le débit | Objectif principal |
| Siège / surface d'assise | Oui | Crée la surface d'étanchéité contre le disque ou le bouchon | L'accent est mis sur l'essentiel, le matériel de siège étant traité avec soin |
| Tige | Oui | Transfère des mouvements et peut être exposé à des contraintes liées aux fluides ou à la zone de conditionnement. | Objectif principal |
| Siège arrière | Souvent oui | Fournit une interface d'étanchéité dans certaines conceptions de chapeau/tige | Explication technique de la lumière |
| Corps | Non | Coquille principale contenant la pression | Limite seulement |
| Bonnet | Non, sauf si des surfaces internes spécifiques sont définies par une spécification. | Couvercle sous pression et zone de support de la tige | Limite seulement |
| Emballage | En général, pas d'habillage | Elément d'étanchéité de la tige, et non l'interface principale d'obturation entre le disque et le siège | Limite seulement |
| Volant / actionneur | Non | Dispositif de commande, pas de garniture de contrôle des fluides | Exclus de la discussion principale |
| Bride / raccord d'extrémité | Non | Raccord de tuyauterie, pas de garniture | Exclus de la discussion principale |
Un matériau de corps acceptable pour le confinement sous pression ne signifie pas automatiquement que l'ensemble disque-siège-tige est adapté à un service corrosif, érosif ou à une chute de pression élevée. Le corps et la garniture doivent être spécifiés en tant qu'éléments de sélection distincts lorsque le service est exigeant.
Ce qui ne doit pas être considéré comme une garniture
Dans le cadre de cet article, le terme "garniture" ne désigne pas l'ensemble du robinet, de la liste des pièces internes ou de la nomenclature. Le corps, le chapeau, les brides, l'arcade, le volant, l'actionneur et la boulonnerie externe peuvent être importants pour la sélection du robinet, mais ils ne constituent pas l'objectif principal de la sélection de l'habillage du robinet à soupape.
Cette limite permet d'éviter une erreur fréquente : sélectionner un robinet à soupape uniquement en fonction du matériau du corps, en supposant que la garniture sera automatiquement adaptée au service. Un corps en acier au carbone avec une garniture appropriée peut fonctionner dans un service, alors qu'un corps en acier inoxydable avec une garniture mal choisie peut tomber en panne plus tôt dans un autre service. Le matériau du corps et celui de la garniture doivent être vérifiés séparément.
Si l'acheteur a besoin d'une décomposition complète du corps, du capot, de la garniture, du volant, de l'écrou de tige et d'autres pièces générales, NTGD's guide des pièces du robinet à soupape est un meilleur endroit pour gérer cette intention.

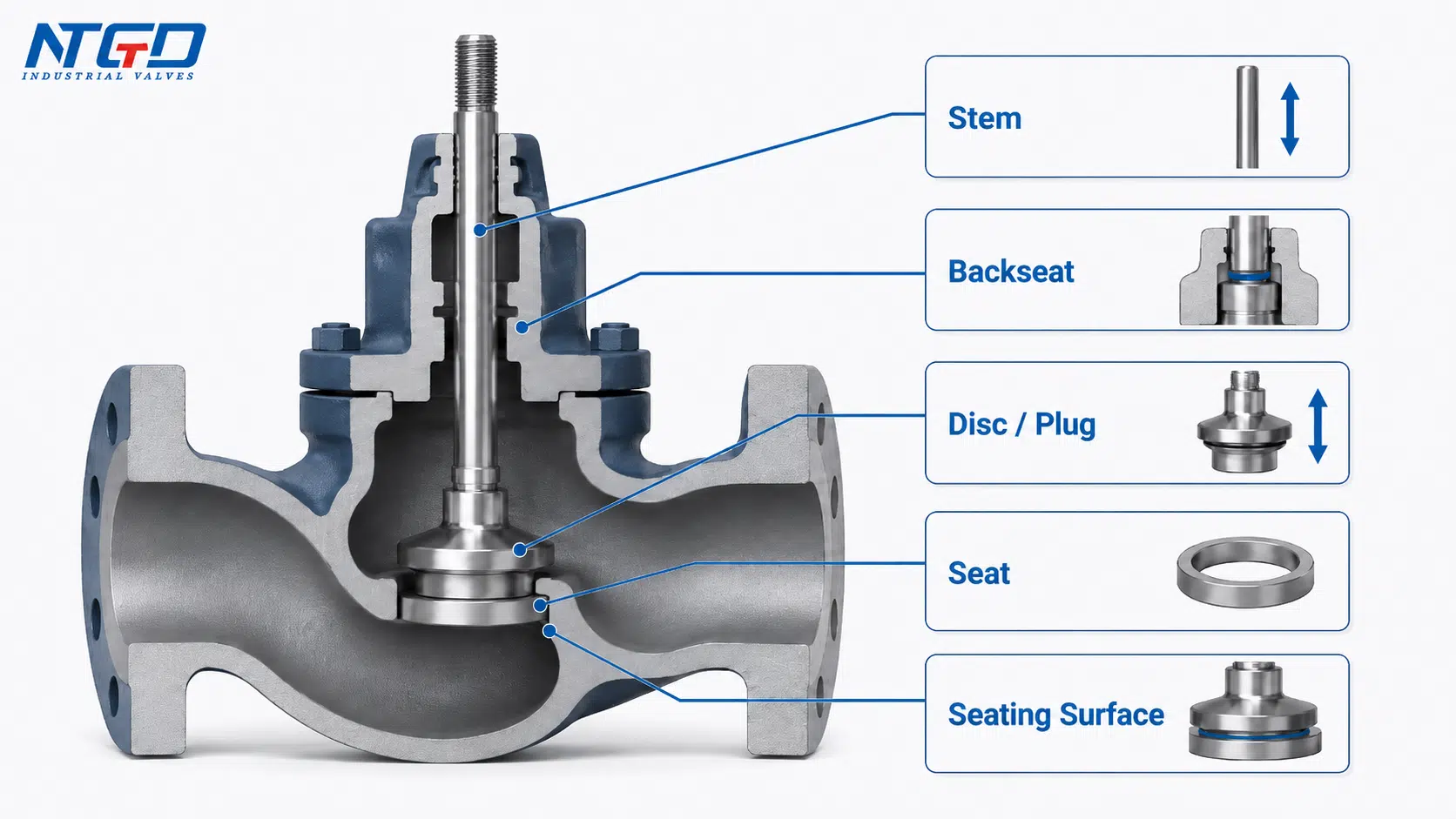

Principaux éléments de la garniture du robinet à soupape et leurs fonctions
Disque ou bouchon
Le disque du robinet à soupape, également appelé clapet dans de nombreux modèles, est l'élément de fermeture mobile. Il se rapproche du siège pour réduire ou arrêter le débit et s'en éloigne pour ouvrir la voie d'écoulement. En service d'étranglement, la forme du disque ou du clapet affecte la zone d'ouverture, la vitesse d'écoulement et le comportement de contrôle.
Un disque de robinet à soupape ne doit pas être choisi uniquement en fonction de son nom. Sa géométrie, sa méthode de guidage, sa surface d'appui et son matériau ont tous une influence sur ses performances.
Siège et surface d'assise
Le siège est la surface d'étanchéité fixe qui reçoit le disque ou le clapet lorsque le robinet se ferme. Dans de nombreux robinets à soupape, le siège peut être intégré au corps ou installé comme une bague de siège. Pour la sélection des garnitures, le point le plus important n'est pas seulement l'existence du siège, mais la façon dont le disque et le siège fonctionnent ensemble sous la pression, la température et les conditions du fluide.
Le matériau des sièges est un sujet plus vaste en soi. Dans cet article, le siège est abordé principalement en tant qu'élément de l'interface d'habillage. Une discussion plus approfondie sur les sièges souples et les sièges métalliques devrait faire l'objet d'un guide spécifique sur les matériaux des sièges.
Pour la sélection des sièges souples par rapport aux sièges métalliques, utilisez la méthode NTGD. Guide des matériaux pour le siège de robinet à soupape plutôt que de traiter cette page de sélection des garnitures comme un article complet sur le matériel de siège.

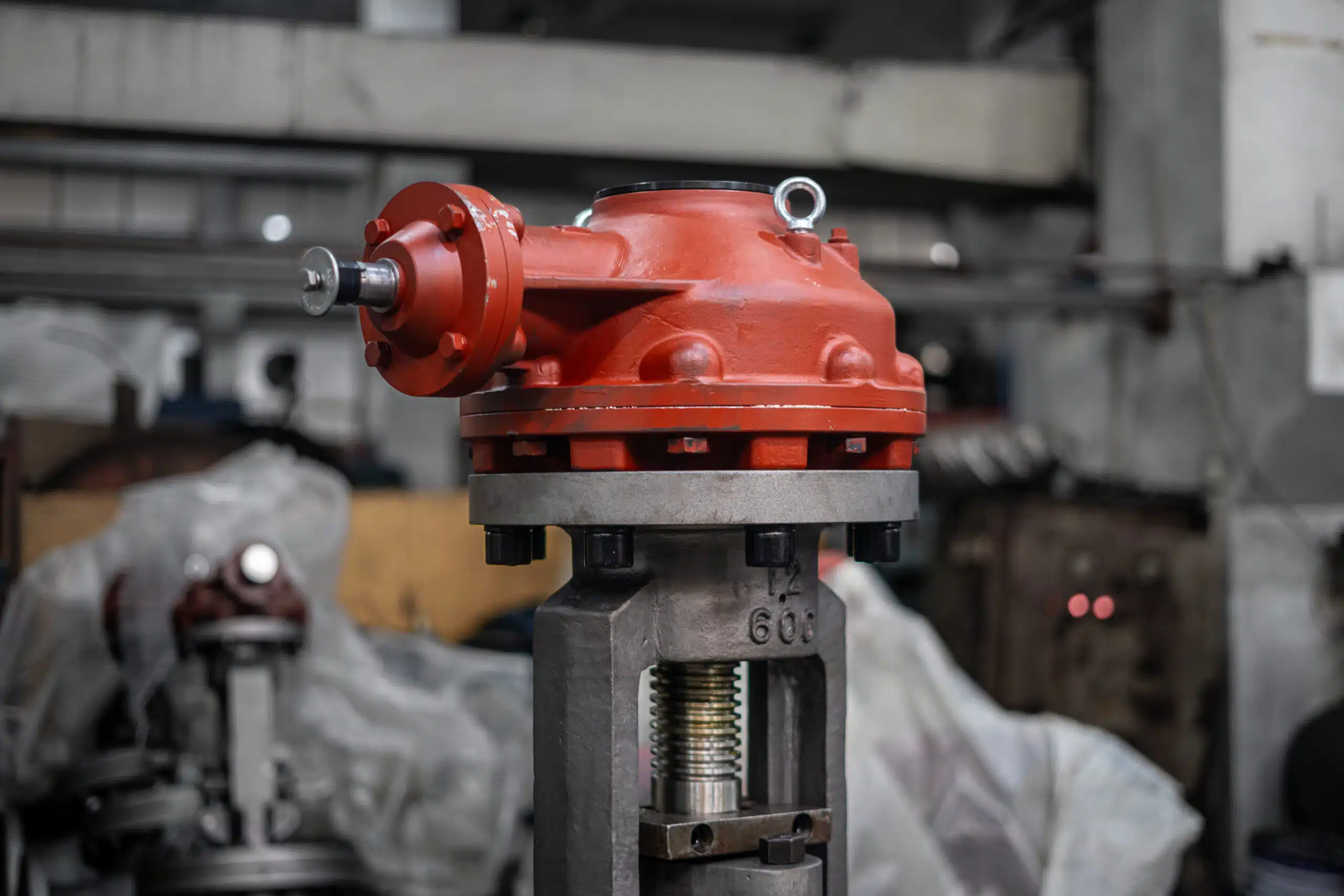

Tige et siège arrière
La tige transmet le mouvement du volant, de la commande par engrenage ou de l'actionneur au disque ou au clapet. Comme la tige contrôle la position du disque, le matériau de la tige, l'état de surface et la compatibilité avec la garniture et la conception du chapeau peuvent influencer la fiabilité du fonctionnement.
Le siège arrière est une surface d'étanchéité secondaire utilisée dans certaines conceptions de robinets à soupape. Il ne s'agit pas du siège principal qui bloque l'écoulement de la ligne, mais il peut être pris en compte dans les discussions sur les garnitures ou les spécifications, en fonction de la norme et de la conception du fabricant.
| Composant de garniture | Fonction principale | Sélection Pertinence | Ce qu'il faut vérifier |
|---|---|---|---|
| Disque / bouchon | Se déplace pour fermer, ouvrir ou étrangler la voie d'écoulement | Arrêt, comportement d'étranglement, modèle d'usure | Forme, matériau, surface d'assise, méthode de guidage |
| Siège / surface d'assise | Fournit l'interface d'étanchéité | Contrôle des fuites, résistance à l'érosion, fiabilité de la fermeture | Matériau du siège, rechargement, remplaçabilité, finition de surface |
| Tige | Transfère le mouvement de fonctionnement au disque/à la fiche | Fiabilité de fonctionnement, résistance à la corrosion, solidité | Matériau, état de surface, connexion au disque |
| Siège arrière | Fournit une interface d'étanchéité secondaire dans certaines conceptions | Support d'étanchéité du chapeau / de la tige | La spécification du projet la considère-t-elle comme une garniture ? |
| Rechargement de la surface d'assise | Protège les surfaces de contact en cas d'utilisation intensive | Résistance à l'usure, au grippage et à l'érosion | Matériau de rechargement, compatibilité, limites de service |
Pour la sélection, le point le plus important n'est pas simplement l'identification de ces pièces. Le point de départ est la façon dont le disque, le siège et la tige fonctionnent en tant qu'ensemble fonctionnel. La paire disque-siège contrôle le contact d'arrêt et d'étranglement, tandis que la tige doit positionner cette paire de manière fiable dans les conditions réelles de fonctionnement.
Interaction des composants, pas de pièces isolées
Les garnitures des robinets à soupape doivent être considérées comme un système en interaction. Un disque à surface dure avec un matériau de siège inadapté peut ne pas résoudre le problème des fuites. Un siège résistant à la corrosion avec un matériau de tige incompatible peut encore créer des problèmes de maintenance. Une forme de disque adaptée à un service tout ou rien peut ne pas être idéale pour un étranglement répété.
La mauvaise association de matériaux se manifeste souvent en premier lieu au niveau de l'interface d'étanchéité : fuites, rayures, grippage, usure inégale ou étranglement instable. C'est pourquoi la sélection des garnitures doit porter sur le disque, le siège et la tige ensemble plutôt que de traiter chaque composant comme une ligne de matériaux distincte.
Comment le disque, la selle et la tige fonctionnent-ils ensemble ?

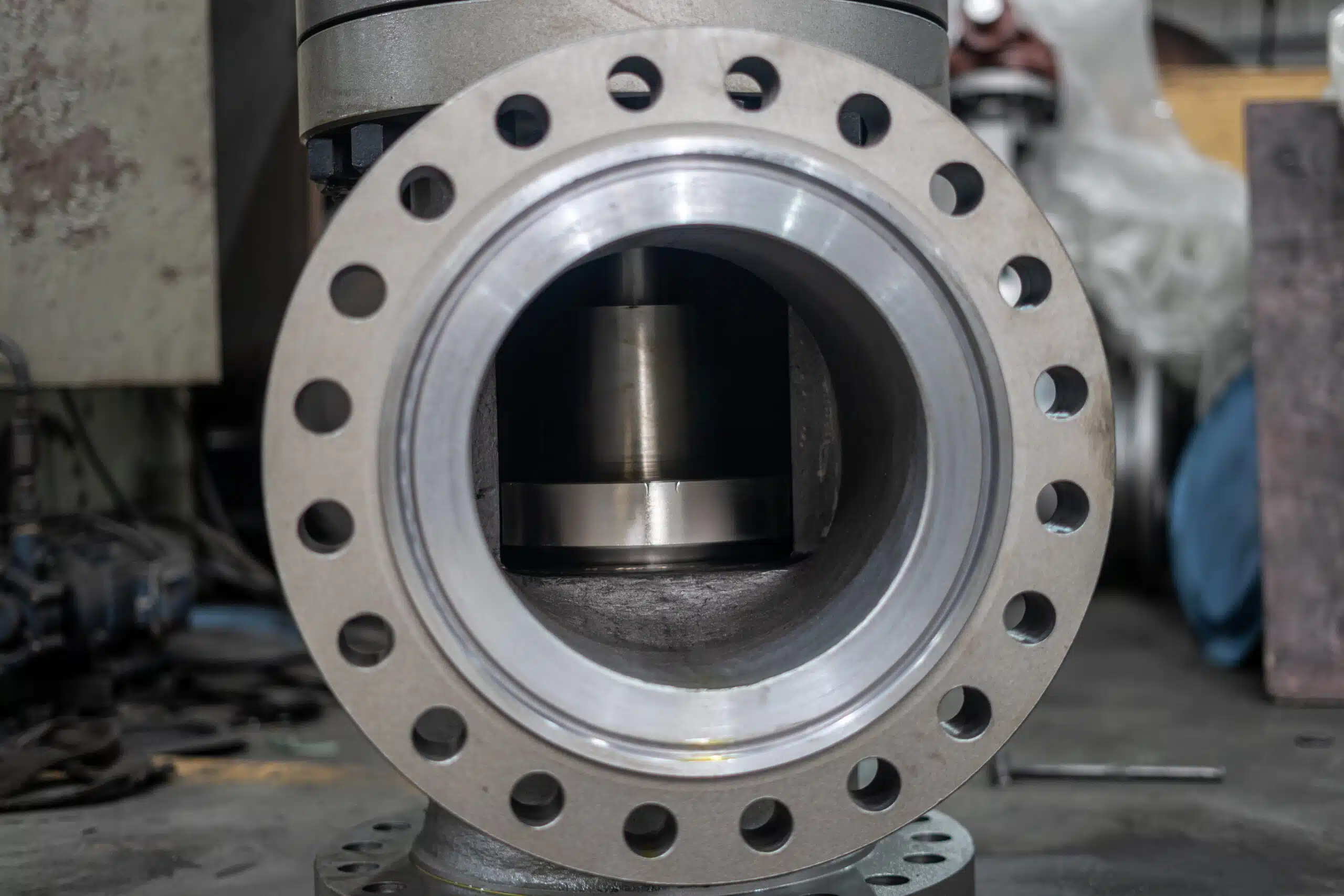

Contact et fermeture du siège du disque
La relation fonctionnelle la plus importante dans une garniture de robinet à soupape est le contact entre le disque et le siège. Lorsque le robinet se ferme, le disque ou le clapet se déplace contre le siège. Le contact entre ces deux surfaces crée la limite de fermeture.
Si la paire de matériaux n'est pas adaptée au service, l'étanchéité peut se détériorer même si le corps du robinet reste structurellement sain. Les causes les plus courantes sont la corrosion du siège, l'érosion de la surface du siège, la déformation due à la température, le grippage entre des surfaces de contact dures ou des particules piégées au niveau de la ligne d'étanchéité.
Pour un service propre et modéré, une combinaison de garnitures standard peut suffire. Pour des températures élevées, des produits abrasifs, des fluides corrosifs ou un fonctionnement fréquent, la paire de matériaux du disque et du siège doit être examinée plus attentivement.

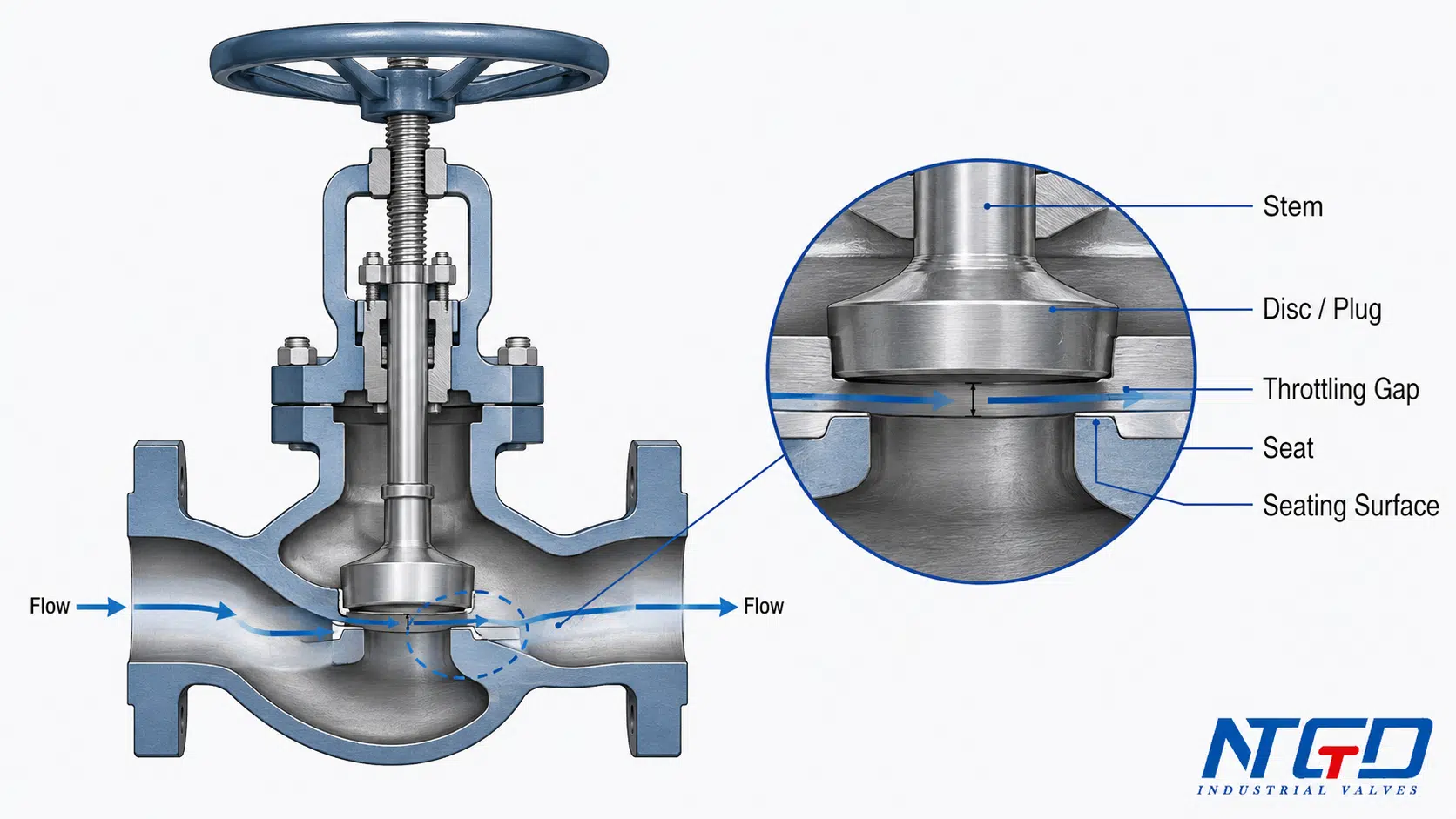

Gap Throttling et régulation du débit
Un robinet à soupape est souvent utilisé pour l'étranglement car le disque se déplace perpendiculairement au siège et crée une zone d'ouverture contrôlée. Lorsque le disque se soulève du siège, la trajectoire de l'écoulement change progressivement. L'espace entre le disque et le siège devient l'espace d'étranglement.
C'est dans cet espace que la vitesse, la chute de pression et le comportement du contrôle du débit deviennent importants. Si la vanne fonctionne fréquemment à une petite ouverture ou avec une chute de pression élevée, la garniture peut être exposée à une érosion localisée, des vibrations, du bruit ou un contrôle instable. Le risque exact dépend des conditions de service, de la conception et du dimensionnement de la vanne.
La forme du disque est importante car elle affecte la façon dont la surface d'écoulement change lorsque la soupape s'ouvre. Une forme de disque qui fonctionne pour une simple fermeture peut ne pas fournir le comportement d'écoulement attendu dans un service d'étranglement, et dans de mauvaises conditions de chute de pression, elle peut concentrer la vitesse près de la surface d'appui et accélérer l'usure locale.
C'est pourquoi la sélection des disques des robinets à soupape fait partie d'une discussion plus large sur la sélection des garnitures.
Pourquoi l'appariement des matériaux influe-t-il sur les fuites, l'usure et le grippage ?
La sélection des matériaux ne consiste pas seulement à choisir un alliage solide ou résistant à la corrosion. Dans un robinet à soupape, le disque et le siège entrent en contact l'un avec l'autre à plusieurs reprises. Si les deux surfaces de contact sont mal appariées, il peut en résulter une usure, un rainurage ou un grippage.
Le rechargement peut être utilisé dans des conditions de service sévères pour améliorer la résistance à l'usure des surfaces d'appui. Cependant, le rechargement n'est pas une solution universelle. Il doit être compatible avec le fluide de traitement, la température, la perte de charge, l'obturation requise et la surface de contact. La bonne décision dépend du profil de service complet.
La dureté différentielle est un moyen pour les ingénieurs de réduire le risque de grippage entre les surfaces métalliques en contact. Le principe est simple : les deux surfaces de contact ne doivent pas être choisies comme des matériaux durs au hasard ; elles doivent être appariées de manière à ce que les surfaces puissent sceller, résister à l'usure et éviter les dommages causés par l'adhésif lors de contacts répétés. La relation exacte entre le matériau et la dureté doit être confirmée par la spécification applicable et la conception du fabricant.
Types de disques et de clapets utilisés dans les garnitures de robinets à soupape

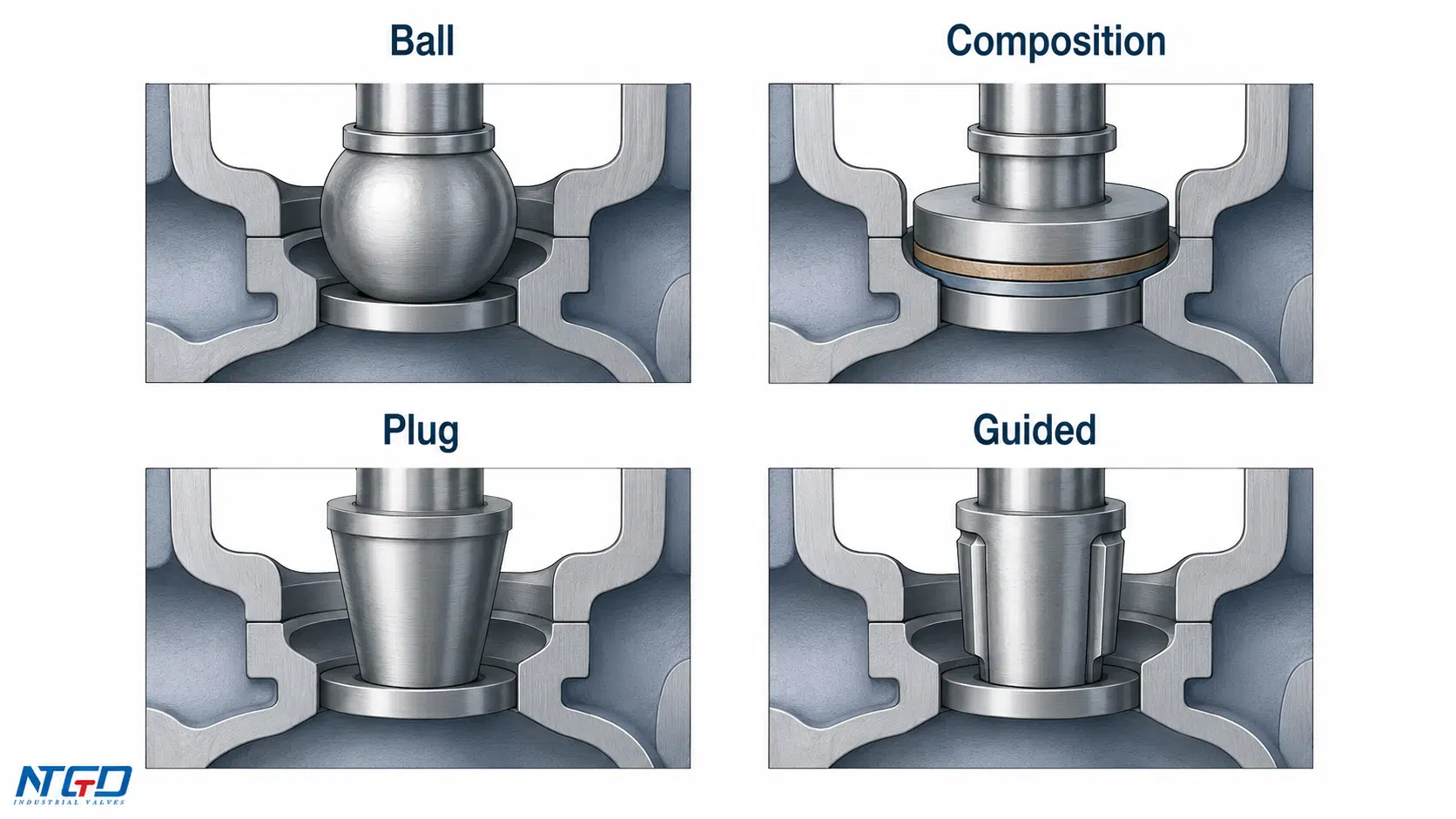

Disques à bille, à composition et à bouchon
Les différents types de disques de robinets à soupape répondent à des attentes différentes en matière de fermeture et d'étranglement. Les termes utilisés peuvent varier d'un fabricant à l'autre, mais la question pratique de sélection est la même : comment l'élément de fermeture entre-t-il en contact avec le siège et comment se comporte-t-il pendant l'ouverture ?
| Type de disque / de fiche | Fonction principale | Logique de sélection typique | Attention |
|---|---|---|---|
| Disque à billes | Fermeture simple dans un service relativement modéré | Souvent utilisé lorsqu'un contrôle rigoureux n'est pas la principale exigence | Ce n'est généralement pas le premier choix pour un étranglement précis |
| Disque de composition | Utilisation d'un insert plus doux ou d'un élément d'assise dans certaines conceptions | Peut permettre d'améliorer la fermeture dans certains services | La compatibilité des matériaux d'assise doit être vérifiée séparément |
| Disque de type bouchon | Géométrie plus longue ou conique pour une meilleure régulation | Souvent envisagé lorsque la limitation des performances est importante | Il faut vérifier l'érosion, la perte de charge et le guidage. |
| Disque plat / standard | Contact simple avec le siège | Peut convenir à un service de base tout ou rien ou à un service peu complexe | Le comportement du contrôle de flux peut être limité |
| Disque conique | Un comportement d'ouverture plus progressif | Peut permettre un changement de débit plus fluide dans certains services de limitation de débit | Ne remplace pas un dimensionnement et un choix de matériaux corrects |
| Bouchon / disque guidé par le corps | Amélioration de l'orientation dans des conditions d'écoulement exigeantes | Peut être envisagé pour les applications à vitesse élevée ou à chute de pression. | Les détails de la conception dépendent du fabricant et de la norme |
Le type de disque n'est pas seulement une préférence pour une forme de composant. Il modifie l'espace d'étranglement, la façon dont le disque entre en contact avec le siège, la stabilité de l'écoulement et le profil d'usure de la surface du siège.
Conception conique, conique ou guidée par le corps pour le service d'étranglement
Un robinet à soupape utilisé principalement pour l'isolation n'a pas les mêmes exigences en matière de garniture qu'un robinet à soupape utilisé pour l'étranglement répété. En service d'étranglement, le disque ou le clapet peut fonctionner à des ouvertures intermédiaires pendant de longues périodes. La forme et le guidage du clapet deviennent plus importants car la garniture doit gérer les forces d'écoulement, la vitesse et la perte de charge.
La conception d'un clapet guidé par le corps ou bien guidé peut contribuer à améliorer la stabilité dans les applications exigeantes, mais cela doit être confirmé avec le fabricant du robinet ou l'équipe d'ingénierie. La géométrie de la garniture, la taille de la vanne, la classe de pression, le débit et les conditions de service sont autant d'éléments qui influencent la recommandation finale.
Jusqu'où cet article devrait aller sur les types de disques
Cet article n'est pas un guide complet des types de disques de robinets à soupape. Le type de disque est inclus parce que le disque du robinet à soupape est un élément essentiel de la sélection des garnitures. L'objectif est de montrer comment la géométrie du disque affecte l'obturation, l'étranglement et le choix des matériaux, et non de remplacer un article consacré à la conception du disque.

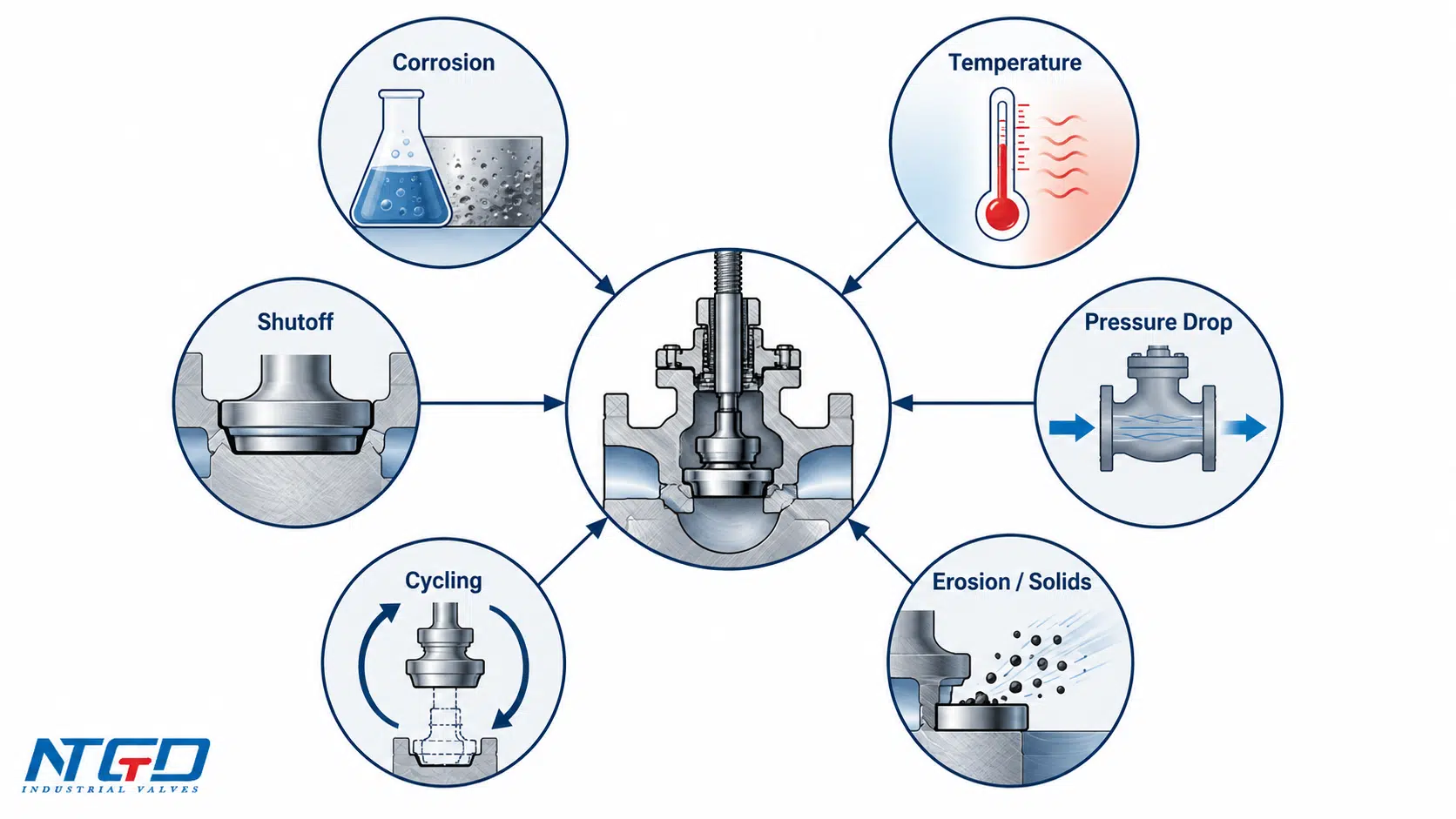

Sélection des matériaux de garniture des robinets à soupape en fonction des conditions de service
Corrosion, chimie des fluides et compatibilité
Le matériau de la garniture du robinet à soupape doit être choisi en fonction du fluide, et pas seulement en fonction du matériau du corps du robinet. La chimie du fluide, le pH, les chlorures, le service acide, les conditions oxydantes ou réductrices et la concentration chimique peuvent tous influencer la question de savoir si une garniture standard est suffisante.
Les matériaux de garniture les plus courants sont l'acier inoxydable, les garnitures de type 13Cr, l'acier inoxydable 316 / 316L, les alliages de nickel, le Monel, l'alliage 20, les matériaux de type Hastelloy ou d'autres alliages spécifiques au projet. La sélection correcte doit être vérifiée en fonction des spécifications du projet, de la compatibilité des fluides et des données du fabricant.
Lorsque la résistance à la corrosion devient le principal facteur de service, les robinet à soupape en acier inoxydable page peut contribuer à l'examen du produit une fois que les besoins en matériaux de garniture ont été définis.
Température, pression et perte de charge
La température affecte la résistance du matériau, sa dureté, son comportement à la corrosion et la stabilité de l'étanchéité. La pression et la chute de pression affectent la charge mécanique à travers l'interface disque-siège. Une garniture qui fonctionne dans un liquide propre à basse pression peut ne pas être adaptée à la vapeur à haute température ou à l'étranglement par chute de pression.
Lorsque la perte de charge est élevée, la garniture doit être examinée du point de vue de l'érosion, du bruit, des vibrations, de la cavitation ou du risque de clignotement, le cas échéant. Il ne s'agit pas seulement de questions de matériaux. Elles concernent également le dimensionnement de la vanne, la trajectoire du flux, la géométrie du disque et la position de fonctionnement.
Pour les applications à pression élevée ou à chute de pression, le robinet à soupape haute pression peut aider à relier l'examen des garnitures à la classe de pression requise et à la construction de la vanne.
La vidéo suivante fournit une référence NTGD réelle pour un robinet à soupape pneumatique haute pression à configuration en Y, ce qui est plus pertinent lorsque l'examen des garnitures implique une chute de pression, un actionnement et des conditions de service sévères.
Érosion, matières solides, vitesse et utilisation fréquente
Les particules abrasives, les solides en suspension, la vitesse élevée et les cycles fréquents peuvent endommager la surface d'appui. Dans ces services, la paire disque-siège peut nécessiter une meilleure résistance à l'usure, un rechargement ou une géométrie différente. La garniture doit être sélectionnée en fonction du comportement opérationnel réel, et pas seulement en fonction de la pression statique et de la température.
La fréquence de fonctionnement est également importante. Une vanne qui effectue de nombreux cycles par jour soumet la tige, le raccord du disque et les surfaces d'appui à des exigences différentes de celles d'une vanne qui reste ouverte la plupart du temps.

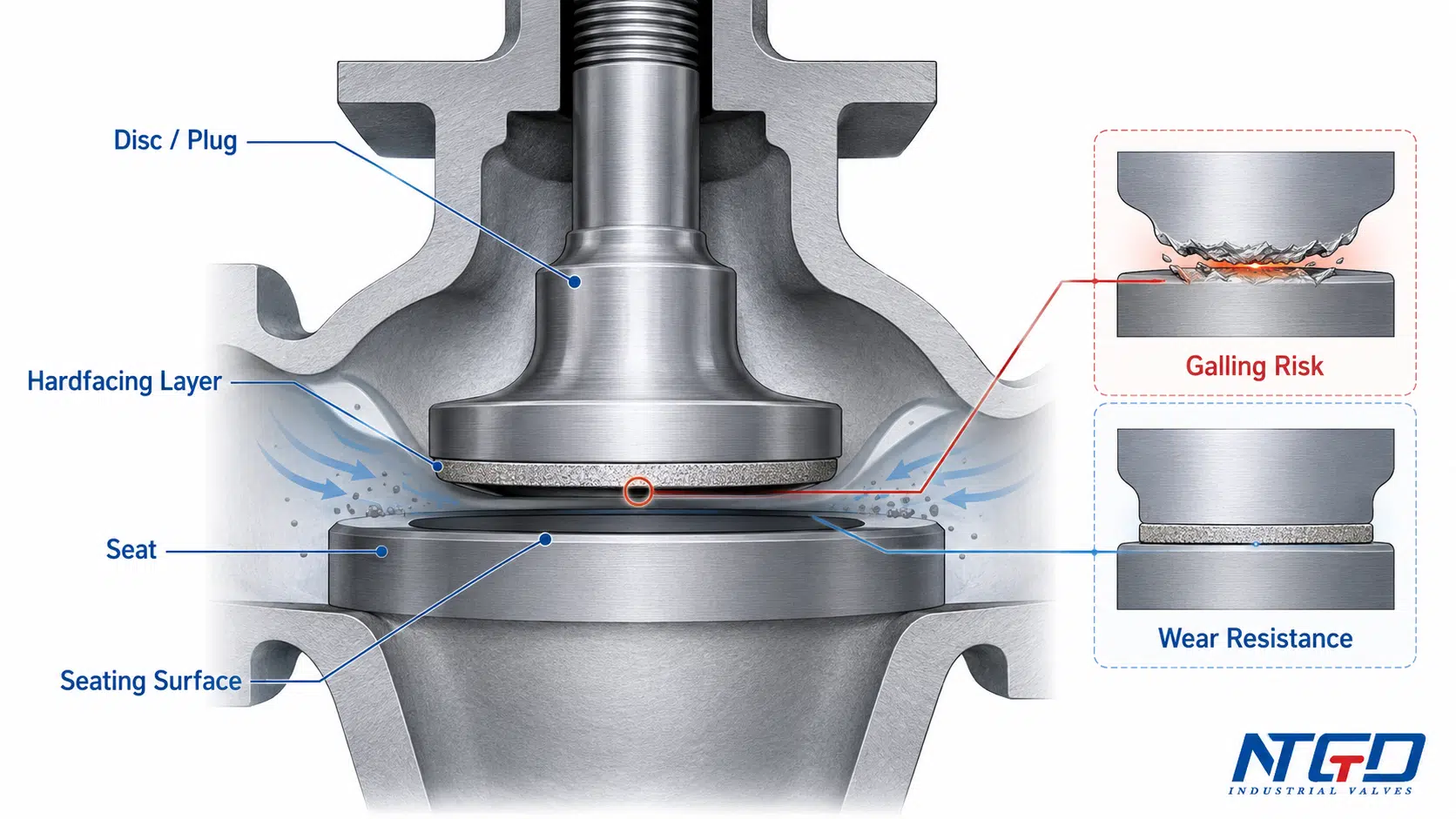

Rechargement, Stellite et garniture résistante à l'usure
Le rechargement est souvent envisagé lorsque les surfaces d'appui ont besoin d'une meilleure résistance à l'usure. La stellite et d'autres matériaux de rechargement sont couramment examinés dans le cadre de la sélection de garnitures pour services sévères, en particulier lorsque l'on s'attend à une érosion, à des températures élevées ou à des contacts répétés entre métaux.
En ce qui concerne le rechargement, Valve Magazine résume la manière dont les pièces internes des vannes, telles que les sièges et les fermetures, peuvent être confrontées à l'érosion, à l'abrasion, à la corrosion, au grippage et au risque de cavitation dans sa présentation de matériaux et procédés de rechargement des soupapes.
Toutefois, le rechargement ne doit pas être sélectionné automatiquement. L'ingénieur ou l'acheteur doit le confirmer :
- les surfaces qui sont revêtues d'une couche dure ;
- si le disque, le siège ou les deux doivent être rechargés ;
- la compatibilité du rechargement avec le support ;
- si une dureté différentielle est nécessaire pour réduire le risque de grippage ;
- si le service nécessite des normes ou des tests particuliers ;
- si la conception de la soupape permet d'assurer la fonction d'étranglement prévue.
Le tableau ci-dessous est un point de départ et non une spécification finale. Dans la sélection réelle, les cas difficiles sont généralement des combinaisons de facteurs de stress, tels que la corrosion et les températures élevées, la chute de pression et les solides, ou l'étranglement fréquent et le service érosif.
| Conditions de service | Principales préoccupations en matière de garnitures | Matériel possible / Direction de la conception | Attention à l'ingénierie |
|---|---|---|---|
| Eau propre ou service public général | Fermeture de base et résistance à la corrosion | La garniture standard peut suffire | Confirmer la classe d'arrêt et la fréquence de fonctionnement |
| Service vapeur ou haute température | Résistance, oxydation, usure, stabilité de l'étanchéité | Des garnitures résistantes à la chaleur ou des surfaces d'assise à surface dure peuvent être envisagées. | Vérifier les limites de température et la conception du siège |
| Liquide légèrement corrosif | Compatibilité chimique | Des garnitures en acier inoxydable ou en alliage résistant à la corrosion peuvent être envisagées. | Les matériaux de la carrosserie et des garnitures peuvent différer |
| Chlorure ou produits chimiques agressifs | Piqûres, corrosion caverneuse, attaque chimique | Une garniture en alliage supérieur peut être nécessaire | Confirmer les données de compatibilité et les spécifications du projet |
| Service abrasif ou chargé de solides | Érosion du siège et du disque | Un rechargement ou une garniture résistante à l'usure peut être nécessaire. | Vérifier la vitesse, les solides et la plage d'ouverture de la vanne |
| Etranglement de la chute de pression élevée | Érosion, vibrations, bruit, contrôle de l'instabilité | Un bouchon guidé, un rechargement ou une coupe spéciale peuvent être nécessaires. | Nécessité d'un examen technique, et pas seulement d'une sélection de matériaux |
| Cyclisme fréquent | Usure de contact, usure de la tige, grippage | Combinaison de matériaux et traitement de surface compatibles | Confirmer la fréquence de fonctionnement et le comportement de l'actionneur |
Pour le service de vapeur, les guide du robinet à soupape de vapeur explique pourquoi la température, la pression, la fonction d'arrêt et la fonction d'étranglement doivent être examinées ensemble.
En cas de perte de charge élevée, de solides abrasifs, de produits chimiques agressifs ou d'étranglements fréquents, la garniture doit être examinée dans le cadre d'un ensemble technique plutôt que d'être sélectionnée à partir d'une simple liste de matériaux.

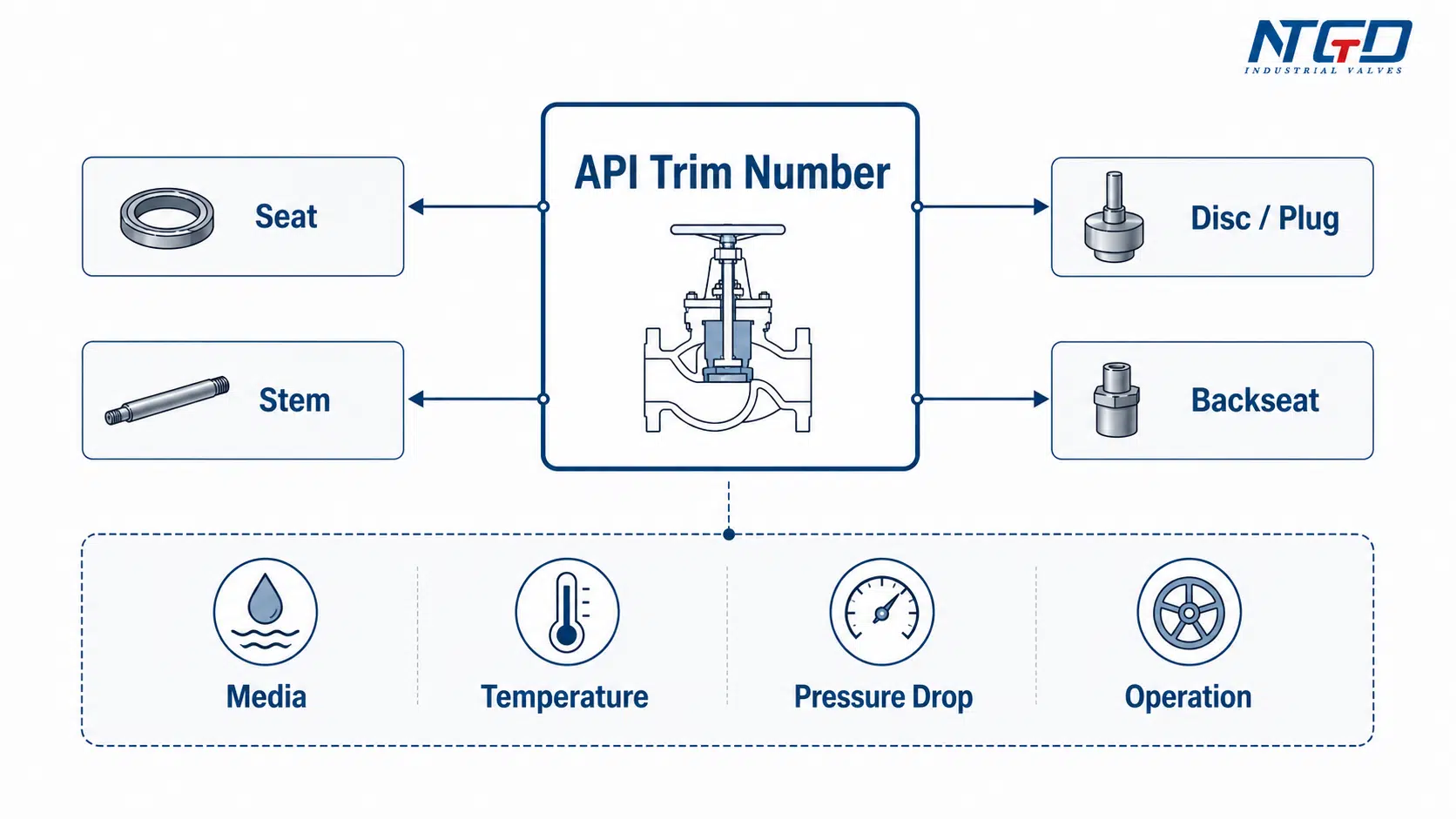

Numéros d'assiette et diagrammes d'assiette de l'API : comment les utiliser correctement
Ce que décrit généralement un numéro de garniture API
Les numéros de garniture et les tableaux de garniture API sont utiles car ils fournissent un langage commun pour les combinaisons de matériaux de garniture. Dans de nombreuses spécifications de vannes, un numéro de garniture décrit le matériau ou le revêtement utilisé pour des pièces telles que le siège, le disque ou le coin, la tige, le siège arrière et d'autres surfaces liées à la garniture.
Pour les acheteurs, la principale valeur d'un numéro d'habillage est la communication. Il permet d'aligner les spécifications du projet, le devis du fournisseur et les attentes en matière d'inspection.
En ce qui concerne les normes, l'API Documents du programme de normes API sur les vannes identifier API 600 et API 602 parmi les normes relatives aux vannes qui peuvent apparaître dans les spécifications des vannes.
Dans cet article, le terme API ou garniture standard fait principalement référence à un langage de combinaison de matériaux pour les pièces internes de la vanne telles que le siège, le disque ou le clapet, la tige et le siège arrière. Il ne doit pas être confondu avec les termes de l'habillage des vannes de régulation qui décrivent les éléments caractéristiques du débit tels que les clapets caractérisés, les cages ou l'habillage de régulation à plusieurs étages.
| Champ de la carte d'ajustement | Ce qu'il décrit habituellement | Pourquoi c'est important | Ce qu'il faut confirmer |
|---|---|---|---|
| Numéro de garniture | Une combinaison de garnitures normalisée ou communément référencée | Aide à la communication de l'ensemble du matériel | Normes applicables et exigences du projet |
| Surface du siège | Matériau ou revêtement du siège d'étanchéité | Influence directe sur les fuites, l'usure et la corrosion | Conception intégrale, soudée, à surface dure ou remplaçable |
| Surface du disque / de la fiche | Matériau ou revêtement de l'élément mobile de fermeture | Affecte le contact d'arrêt et d'étranglement | Paire de matériaux avec siège |
| Matériau de la tige | Matériau de la tige de commande | Affecte la résistance, la corrosion et le fonctionnement | Compatibilité avec l'environnement de service et d'emballage |
| Siège arrière / coussinet | Surface d'étanchéité ou de guidage secondaire dans certains modèles | Peut avoir une incidence sur la maintenance et le soutien à l'étanchéité | Inclus ou non dans la définition de l'habillage du projet |
| Dureté / rechargement | Dureté de la surface ou exigence de recouvrement | Affecte l'usure et le comportement au grippage | Exigences précises en matière de matériaux, de processus et d'inspection |
Pourquoi un tableau d'habillage n'est pas une décision de sélection complète
Un tableau d'équilibrage ne connaît pas les conditions de service réelles. Il ne tient pas compte de la chimie des fluides, des solides, de la vitesse, de la perte de charge, de la fréquence de fonctionnement, des exigences d'arrêt, de la taille de la vanne, du comportement de l'actionneur ou des attentes en matière de maintenance.
C'est pourquoi les numéros de garniture API doivent être considérés comme un langage de référence, et non comme un raccourci pour la sélection des garnitures de robinets à soupape. Un numéro de garniture peut décrire un ensemble de matériaux, mais ce sont les conditions de service qui déterminent si cet ensemble est approprié.
Un processus de sélection pratique doit commencer par les conditions de service, puis identifier les exigences fonctionnelles en matière de garniture, et enfin confirmer si un numéro de garniture standard ou un ensemble de garnitures spéciales convient à l'application.
Ce qu'il faut confirmer auprès du fabricant ou de l'équipe d'ingénierie
Avant de finaliser l'habillage, confirmez :
- la norme applicable et l'édition requise par le projet ;
- si le numéro de garniture cité couvre le siège, le disque, le tronc et le siège arrière ;
- si le matériau de la carrosserie et celui de la garniture sont différents ;
- si les surfaces d'assise sont revêtues d'une couche dure ;
- s'il s'agit de sièges souples ;
- si la vanne est destinée à un service tout ou rien ou à un service d'étranglement ;
- si la chute de pression, la vitesse ou les solides nécessitent un examen particulier ;
- si des exigences NACE, de service acide, cryogénique, de haute température ou d'émission s'appliquent.

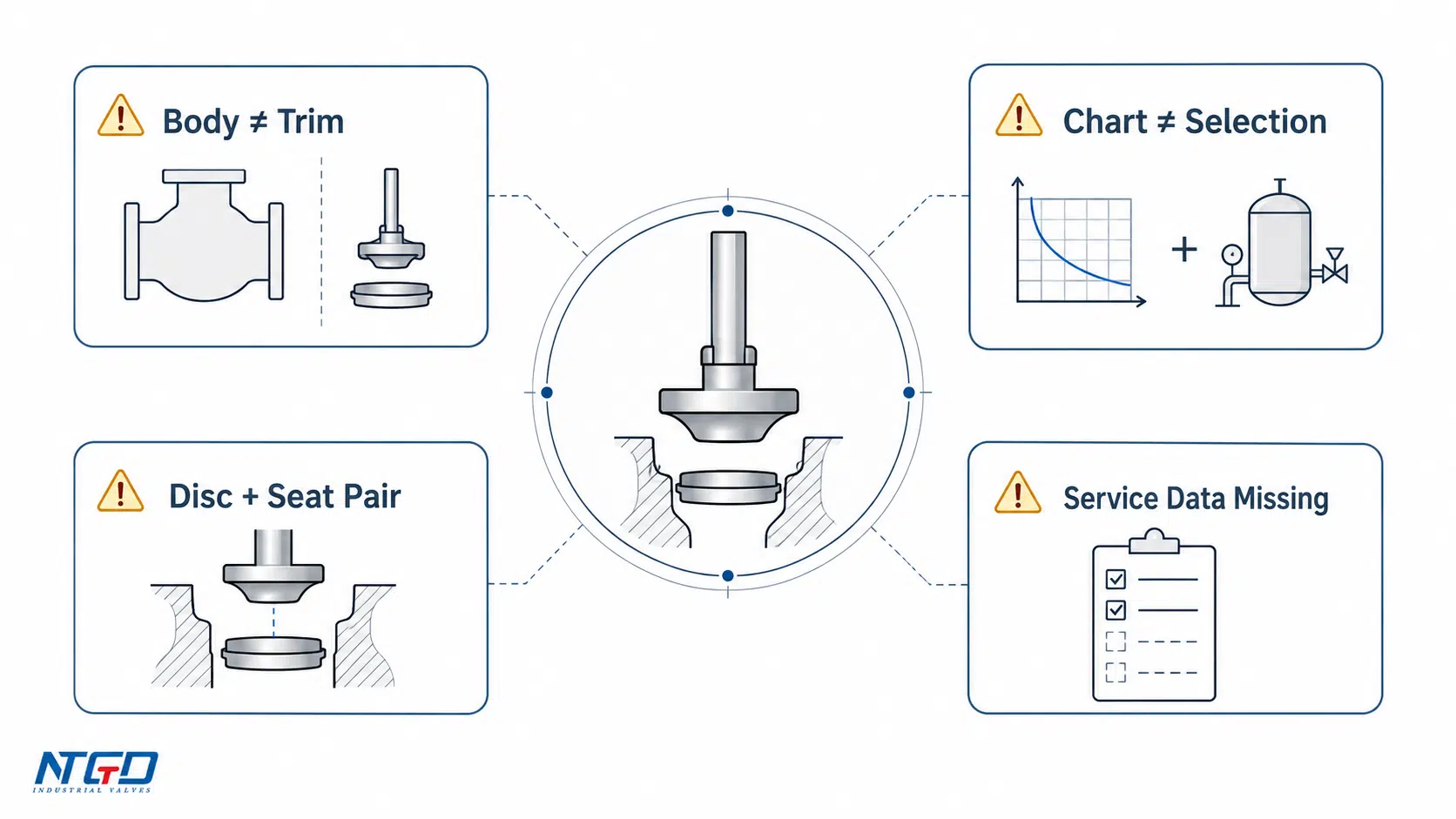

Erreurs courantes de sélection des garnitures de robinets à soupape
Traitement des matériaux de carrosserie comme des matériaux de garniture
Une erreur fréquente consiste à supposer que le matériau du corps de vanne définit l'ensemble de la vanne. Ce n'est pas le cas. Le corps est l'enveloppe sous pression. La garniture est l'interface de performance.
Une carrosserie WCB, une carrosserie en acier inoxydable ou une carrosserie en alliage peut encore utiliser différents ensembles de garnitures en fonction du service. La spécification d'achat doit identifier à la fois le matériau de la carrosserie et celui de la garniture lorsque le service l'exige.
Sélection par numéro d'API uniquement
Les numéros de série API sont utiles, mais ils ne remplacent pas l'analyse de service. La sélection sur la base du seul numéro de garniture peut ne pas tenir compte des problèmes de corrosion, d'érosion, de chute de pression ou de fréquence de fonctionnement.
Ignorer la paire de sièges-disques
Le disque et le siège doivent être considérés ensemble. Un matériau de disque solide associé à une surface de siège inadaptée peut toujours entraîner des fuites ou de l'usure. En service d'étranglement, la forme du disque et l'état de la surface d'assise affectent tous deux les performances.
Conditions de service et fréquence d'opération
Un robinet qui fonctionne rarement dans un liquide propre n'a pas les mêmes exigences en matière de garniture qu'un robinet qui module fréquemment dans un service chaud, corrosif ou érosif. Si le profil de fonctionnement réel n'est pas communiqué, la recommandation de réglage peut être incomplète.
| Erreur | Pourquoi cela arrive-t-il ? | Risque | Meilleur contrôle |
|---|---|---|---|
| En supposant que le matériau de la carrosserie est égal au matériau de la garniture | Le matériau de la carrosserie est plus facile à voir dans les spécifications | Le corps peut survivre alors que les surfaces du siège, du disque ou de la tige se corrodent ou s'usent précocement | Spécifier la carrosserie et l'habillage séparément |
| Choisir une garniture uniquement à partir d'un tableau | Les numéros d'identification de l'API semblent complets | La perte de charge réelle, les solides ou la chimie peuvent rendre les garnitures indiquées inadaptées. | Confirmer le fluide, la température, la chute de pression et le fonctionnement |
| Ignorer l'appariement des sièges-disques | Le disque et le siège sont considérés séparément | Fuite, grippage, rainurage ou usure irrégulière au niveau de la ligne d'étanchéité | Examiner les surfaces à assembler |
| Le devoir d'étranglement négligé | La vanne est traitée comme un simple équipement tout ou rien | Erosion, vibration ou régulation instable du débit au niveau des ouvertures intermédiaires | Confirmer la plage d'ouverture et la perte de charge |
| Traiter le matériau du siège comme l'ensemble de la garniture | Le siège fait l'objet de la plus grande attention | La tige, le disque et le siège arrière peuvent être manqués | Examinez l'ensemble de la gamme |
| Rétro-ingénierie des garnitures défectueuses sans analyse des causes profondes | Une vanne défaillante est copiée comme base de remplacement | Le même problème de fuite, d'usure ou de corrosion peut se répéter | Identifier les raisons de l'échec de l'opération précédente avant de la reproduire |

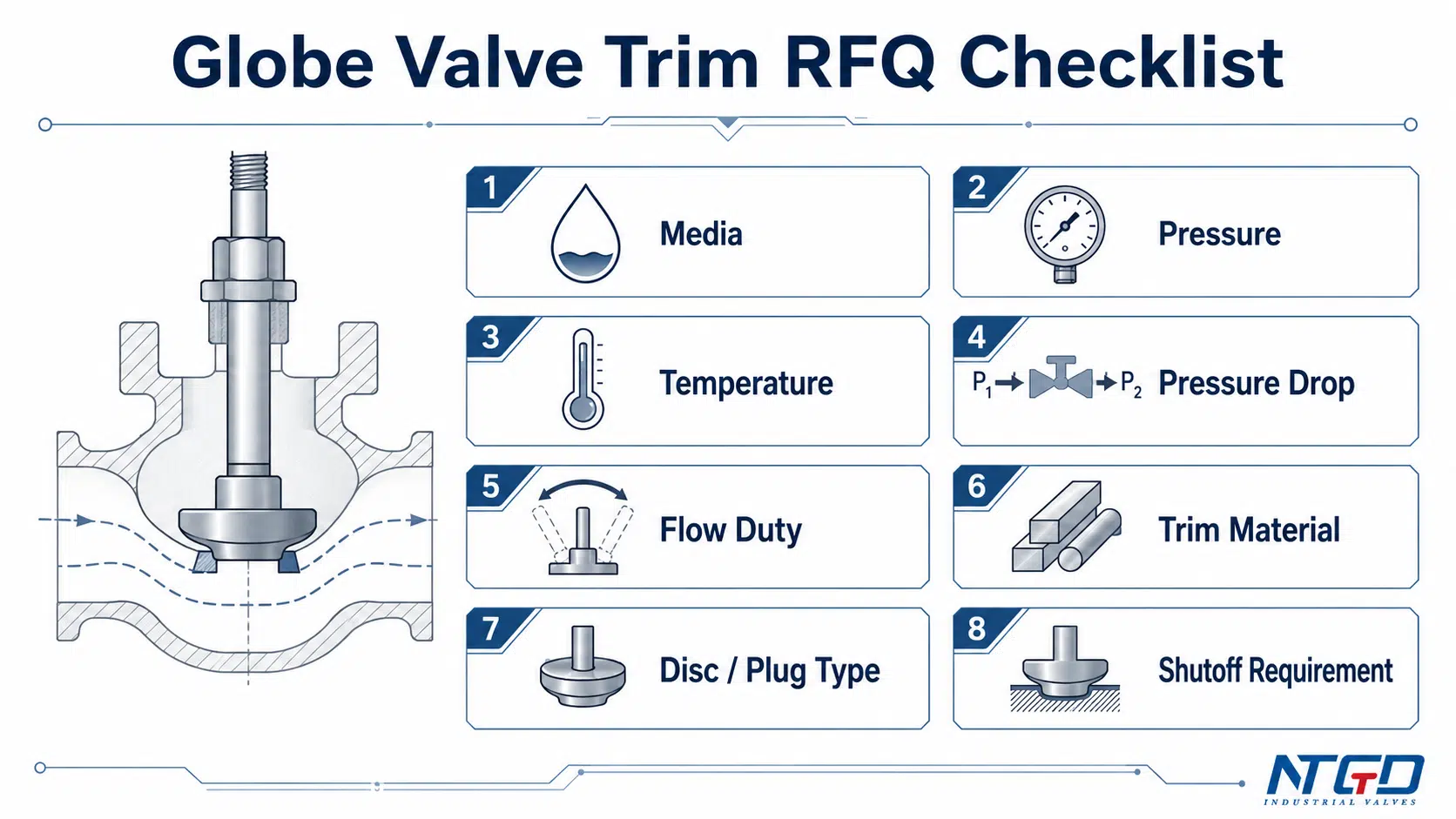

Ce qu'il faut spécifier lorsque l'on demande une recommandation de garniture de robinet à soupape
Données de service à fournir
Une recommandation utile de garniture de robinet à soupape commence par des données de service. En l'absence de conditions de service, le fournisseur ne peut que proposer une option de garniture générale.
La perte de charge et les solides sont deux des données les plus souvent manquantes dans les services d'étranglement ou d'érosion. Si la vanne doit réguler le débit ou si le fluide contient des particules, ces détails sont souvent essentiels pour évaluer les risques d'érosion, de bruit, de rechargement et d'usure du siège du disque.
| Données nécessaires | Exemple d'informations à fournir | Pourquoi c'est important |
|---|---|---|
| Fluide / média | Eau, vapeur, pétrole, gaz, acide, boue, nom chimique | Détermination du risque de corrosion et d'érosion |
| Température | Température de fonctionnement normale et maximale | Affecte la résistance des matériaux et la stabilité de l'étanchéité |
| Pression | Pression d'entrée et classe de pression | Affecte la charge mécanique |
| Perte de charge | Perte de charge normale et maximale | Important pour l'étranglement, l'érosion et le risque de bruit |
| Conditions d'écoulement | Marche-arrêt, étranglement, modulation, intermittence | Détermination des exigences en matière de disque / bouchon et d'usure |
| Solides ou particules | Présence, taille, concentration si connues | Affecte l'érosion et les dommages causés par les sièges |
| Problèmes de corrosion | Chlorures, pH, service acide, concentration chimique | Influence du choix de l'alliage et du rechargement |
| Exigences en matière de fermeture | Fermeture générale ou attente de fuites plus importante | Affecte le matériau et la conception du siège et du disque |
| Fréquence de fonctionnement | Cycles rares, quotidiens, fréquents, contrôle automatisé | Affecte l'usure et la liaison tige/disque |
Données sur les vannes et les spécifications à fournir
Les données relatives à la vanne doivent être suffisamment claires pour que le fabricant puisse faire correspondre la recommandation de garniture à la construction réelle de la vanne.
| Élément de spécification | Pourquoi c'est important |
|---|---|
| Taille de la vanne | Affecte la zone d'écoulement, le chargement des garnitures et la conception du fabricant. |
| Classe de pression | Définit la limite de pression et la plage de conception |
| Raccordement final | Nécessaire pour l'établissement d'un devis complet de la valve, mais pas un substitut de garniture |
| Matériau du corps | Doit être vérifié séparément du matériau de garniture |
| Numéro de garniture existant ou demandé | Référence utile si déjà spécifiée |
| Type de disque / bouchon si connu | Aide à répondre aux attentes en matière d'arrêt et d'étranglement |
| Type de siège si connu | Aide à confirmer l'appariement entre le siège et le disque |
| Norme applicable | Alignement des attentes en matière de conception, de matériaux et d'inspection |
| Fonctionnement manuel ou actionné | Affecte la force d'actionnement, le cycle et le devoir de contrôle |
| Exigences particulières | NACE, cryogénie, haute température, émissions, exigences en matière d'essais ou d'inspection |
Quand demander un examen technique ?
L'examen technique est particulièrement important lorsque le service comprend :
- perte de charge élevée ;
- l'étranglement fréquent ;
- particules abrasives ;
- chimie corrosive ;
- température élevée ;
- le cyclage thermique ;
- l'arrêt critique ;
- fonctionnement automatisé ;
- service de produits chimiques acides ou spéciaux ;
- incertitude quant au matériau de garniture existant.
Dans ces cas, la sélection de la garniture du robinet à soupape doit être considérée comme une combinaison fonctionnelle du disque, du siège, de la tige, du siège arrière, du matériau et de l'utilisation. L'objectif n'est pas seulement de choisir un matériau de garniture, mais de confirmer que l'ensemble de la garniture est adapté au service réel.
FAQ sur la sélection des garnitures de robinets à soupape
Qu'est-ce qu'une garniture dans un robinet à soupape ?
La garniture d'un robinet à soupape désigne généralement les pièces fonctionnelles internes qui affectent les performances d'arrêt, d'étranglement et de contact avec le fluide. Il s'agit généralement du disque ou du clapet, du siège ou de la surface d'assise, de la tige, du siège arrière et des surfaces d'étanchéité ou de guidage connexes, en fonction de la conception et des spécifications.
Que comprend la garniture de valve ?
Les garnitures de vannes comprennent généralement l'élément de fermeture, la surface d'assise, la tige et d'autres pièces fonctionnelles internes en contact avec le fluide. Pour les robinets à soupape, les éléments de garniture les plus importants sont généralement le disque ou le clapet, le siège, la tige et le siège arrière. La définition exacte doit être vérifiée par rapport aux spécifications du projet et à la conception du fabricant.
Le disque fait-il partie de la garniture du robinet à soupape ?
Oui. Le disque du robinet à soupape, souvent également appelé clapet, est normalement considéré comme faisant partie de la garniture car il contrôle directement la fermeture et l'étranglement. Sa forme, son matériau et sa surface d'appui ont une incidence sur les fuites, la régulation du débit et l'usure.
Quel est le matériau des garnitures de robinets à soupape ?
Le matériau de garniture des robinets à soupape est le matériau utilisé pour les pièces fonctionnelles internes qui touchent le fluide ou forment l'interface d'étanchéité, comme le disque, le siège, la tige ou le contre-siège. S'il est mal choisi, les premiers problèmes visibles apparaissent souvent sous la forme de fuites, de corrosion, de rayures ou d'usure accélérée à l'interface disque-siège.
Comment choisir le matériau de garniture d'un robinet à soupape ?
Commencez par les conditions de service, et non par le nom du matériau. Examinez le fluide, la température, la pression, la perte de charge, le risque de corrosion, les solides, la vitesse, les exigences d'arrêt et la fréquence de fonctionnement. Vérifiez ensuite la paire disque-siège, le matériau de la tige, les besoins de rechargement et toute norme ou numéro de garniture applicable.
Quelle est la différence entre la garniture de soupape et le corps de soupape ?
Le corps de la vanne est l'enveloppe principale contenant la pression. La garniture de la soupape désigne les pièces internes fonctionnelles qui entrent en contact avec le fluide et affectent la fermeture, l'étranglement et l'usure. Le matériau du corps et celui de la garniture doivent être spécifiés séparément lorsque les conditions de service l'exigent.
Qu'est-ce que le siège d'un robinet à soupape ?
Le siège est la surface d'étanchéité fixe avec laquelle le disque ou le clapet entre en contact lorsque la vanne se ferme. Il fait partie de l'interface d'étanchéité disque-siège. Le matériau du siège est important, mais une comparaison complète entre siège souple et siège métallique doit être traitée dans un guide dédié aux matériaux de siège.
Un numéro d'identification API est-il suffisant pour la sélection ?
Non. Un numéro de garniture API est utile pour décrire une combinaison de matériaux de garniture, mais il ne définit pas entièrement l'aptitude au service. Le fluide, la température, la chute de pression, la corrosion, l'érosion, l'exigence d'arrêt et la fréquence de fonctionnement déterminent toujours si cette combinaison de garnitures est appropriée.
La même garniture de robinet à soupape peut-elle être utilisée pour le service tout ou rien et l'étranglement ?
Parfois, mais il ne faut pas le supposer. Le service à l'arrêt teste principalement la fiabilité de l'obturation et du siège, tandis que le service d'étranglement expose la garniture à des variations de la section d'écoulement, de la vitesse et de la chute de pression. Si la vanne doit réguler fréquemment le débit, la géométrie du disque, le matériau du siège et la résistance à l'usure doivent être examinés plus attentivement.
Conclusion
Le choix d'une garniture de robinet à soupape n'est pas seulement une question de qualité de matériau. Il s'agit d'une décision fonctionnelle impliquant le disque ou le clapet, le siège, la tige, le siège arrière, les surfaces d'assise, l'appariement des matériaux, la perte de charge, la chimie des fluides, le risque d'érosion et l'utilisation.
Un processus de sélection fiable commence par les conditions de service, puis vérifie quels sont les composants de la garniture qui supportent la charge d'étanchéité, d'étranglement et d'usure. Les numéros de garniture et les tableaux de garniture de l'API peuvent étayer la spécification, mais ils ne doivent pas remplacer l'examen fondé sur les conditions de service.
Lorsque le service est corrosif, érosif, à haute température, à chute de pression élevée ou fréquemment étranglé, l'approche la plus sûre consiste à examiner la garniture comme un ensemble complet disque-siège-tige avant de finaliser la spécification de la vanne.

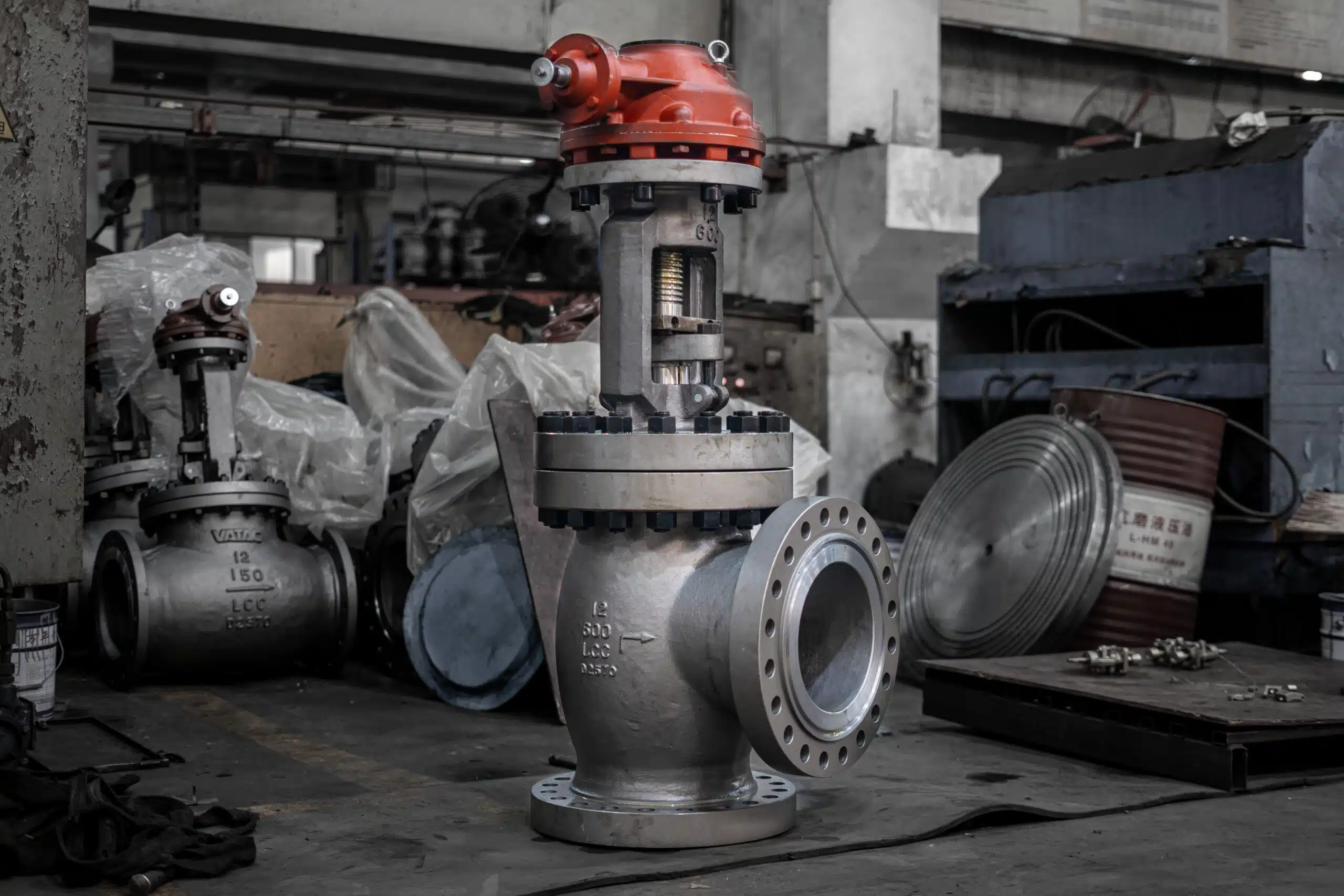

Soutien aux applications et aux spécifications
Si vous avez déjà fait un choix préliminaire de garniture de robinet à soupape, envoyez les données de service pour examen avant de finaliser la spécification. Les informations les plus utiles comprennent le fluide, la pression, la température, la perte de charge, les conditions d'écoulement, le matériau du corps, le matériau ou le numéro de garniture prévu, le type de disque ou de clapet s'il est connu, les exigences d'arrêt, la norme applicable et la méthode d'exploitation.
Cela permet au fabricant de vannes ou à l'équipe d'ingénierie de confirmer si un ensemble de garnitures standard convient, ou si un rechargement, une garniture en alliage spécial, une conception différente du disque / du clapet ou un examen plus spécifique à l'application est nécessaire.
Pour une enquête complète sur les soupapes après l'examen des garnitures, la page de produits sur les robinets à soupape est le pont approprié du côté du produit.
