ToggleRéponse rapide : Qu'est-ce qu'un clapet anti-retour ?
A soupape de non-retour Il s'agit d'une vanne à action automatique conçue pour permettre le passage de fluides, de gaz, de vapeur ou de milieux de traitement dans un seul sens. Elle empêche automatiquement le reflux, contribuant ainsi à protéger les équipements en amont tels que les pompes, les compresseurs, les chaudières, les lignes de traitement et les systèmes de stockage ou d'alimentation.
On désigne aussi couramment un clapet anti-retour par le terme de clapet anti-retour et est souvent appelé un clapet anti-retour ou vanne à sens unique. Dans le domaine industriel, le nom importe moins que la fonction : la vanne doit s'ouvrir de manière fiable en cas de débit normal dans le sens normal et se fermer assez rapidement lorsque le débit s'arrête ou s'inverse.
Contrairement aux vannes à guillotine, aux vannes à soupape ou aux vannes à bille, la plupart des clapets anti-retour ne nécessitent ni volant, ni levier, ni actionneur, ni dispositif de commande lors de leur fonctionnement normal. La vanne s'ouvre lorsque la pression en amont est suffisamment élevée pour éloigner l'élément de fermeture interne du siège. Lorsque le débit en amont diminue, s'arrête ou s'inverse, l'élément de fermeture revient sur le siège et bloque le reflux.
Il est essentiel de bien choisir le modèle, car un clapet anti-retour inadapté risque de ne pas s'ouvrir complètement, de se fermer trop lentement, d'entraîner une perte de charge excessive ou de ne pas protéger le système en cas de reflux. Pour les acheteurs industriels, l'essentiel n'est pas seulement de savoir “ ce qu'est un clapet anti-retour ”, mais aussi comment il fonctionne, quel type convient à l'application, comment interpréter le sens d'écoulement et ce qu'il faut vérifier avant de spécifier le clapet.
Clapet anti-retour, clapet de retenue et NRV : quels liens entre ces termes ?
Ces termes sont étroitement liés, mais il convient de les utiliser avec précaution :
| Durée | Signification dans cet article | Frontière |
|---|---|---|
| Clapet anti-retour | Thème principal de cette page | Utilisé pour les vannes industrielles courantes qui empêchent le reflux |
| Clapet anti-retour | Terme équivalent courant | Dans de nombreux contextes industriels, ce terme désigne la même fonction de vanne, mais cette page ne constitue pas une plateforme complète consacrée aux clapets anti-retour |
| NRV | Abréviation courante pour « clapet anti-retour » | C'est dit comme ça, mais cette page n'est pas un guide complet des modèles, pièces ou composants NRV |
| Vanne à sens unique | Description fonctionnelle | Utilisé uniquement pour expliquer le fonctionnement du flux unidirectionnel |
Si le lecteur souhaite une explication axée sur les abréviations, celle de NTGD Guide de soupape NRV aborde plus en détail la définition complète du NRV, ses éléments constitutifs, son principe de fonctionnement et la sélection spécifique au NRV.
Cet article traite du principe de fonctionnement, du schéma, des types, des applications et des critères de sélection des clapets anti-retour utilisés dans les systèmes industriels.
Les clapets anti-retour sont couramment utilisés dans les systèmes industriels
Les clapets anti-retour sont utilisés lorsque le reflux risque d'endommager les équipements, de contaminer les fluides en amont, de perturber le contrôle des processus ou de créer des conditions de fonctionnement dangereuses. Parmi les applications industrielles courantes, on peut citer les conduites de refoulement des pompes, les conduites de refoulement des compresseurs, les systèmes d'alimentation en eau des chaudières, les conduites de vapeur, les canalisations de produits chimiques, les réseaux d'assainissement, les systèmes d'irrigation, les stations d'épuration et les canalisations des services publics.
Elles revêtent une importance particulière lorsque le fluide doit s'écouler vers l'avant sous une pression normale, mais ne doit pas refluer lorsque la pompe s'arrête, que le compresseur fonctionne par cycles, que la pression fluctue ou que la pression en aval devient supérieure à celle en amont. Un choix judicieux peut réduire le risque d'arrêts liés au reflux, mais il convient d'examiner conjointement le type de vanne, son orientation, les conditions de pression et le comportement du fluide.

Comment fonctionne un clapet anti-retour ?
Un clapet anti-retour fonctionne grâce à pression différentielle. Le débit dans le sens normal génère une pression suffisante pour ouvrir la vanne. Un débit inverse ou une perte de pression dans le sens normal provoque la fermeture de la vanne.
La séquence de travail de base est la suivante :
- La pression en amont augmente.
- La pression d'entrée dépasse la pression d'ouverture de la vanne.
- Le disque, la bille, le clapet, la plaque, le diaphragme ou tout autre élément de fermeture s'éloigne du siège.
- Le flux traverse la vanne dans le sens autorisé.
- Le débit en amont s'arrête, ou sa pression devient inférieure à celle du côté sortie.
- La gravité, la force du ressort, la contre-pression ou une combinaison de ces forces repoussent l'élément de fermeture vers le siège.
- Le reflux est bloqué.
Le fonctionnement précis dépend du type de clapet. Un clapet anti-retour à battant utilise un disque articulé. Un clapet anti-retour à levée utilise un disque guidé ou un élément de type piston. Un clapet anti-retour à bille utilise une bille. Un modèle à ressort utilise la force du ressort pour faciliter la fermeture rapide du clapet.

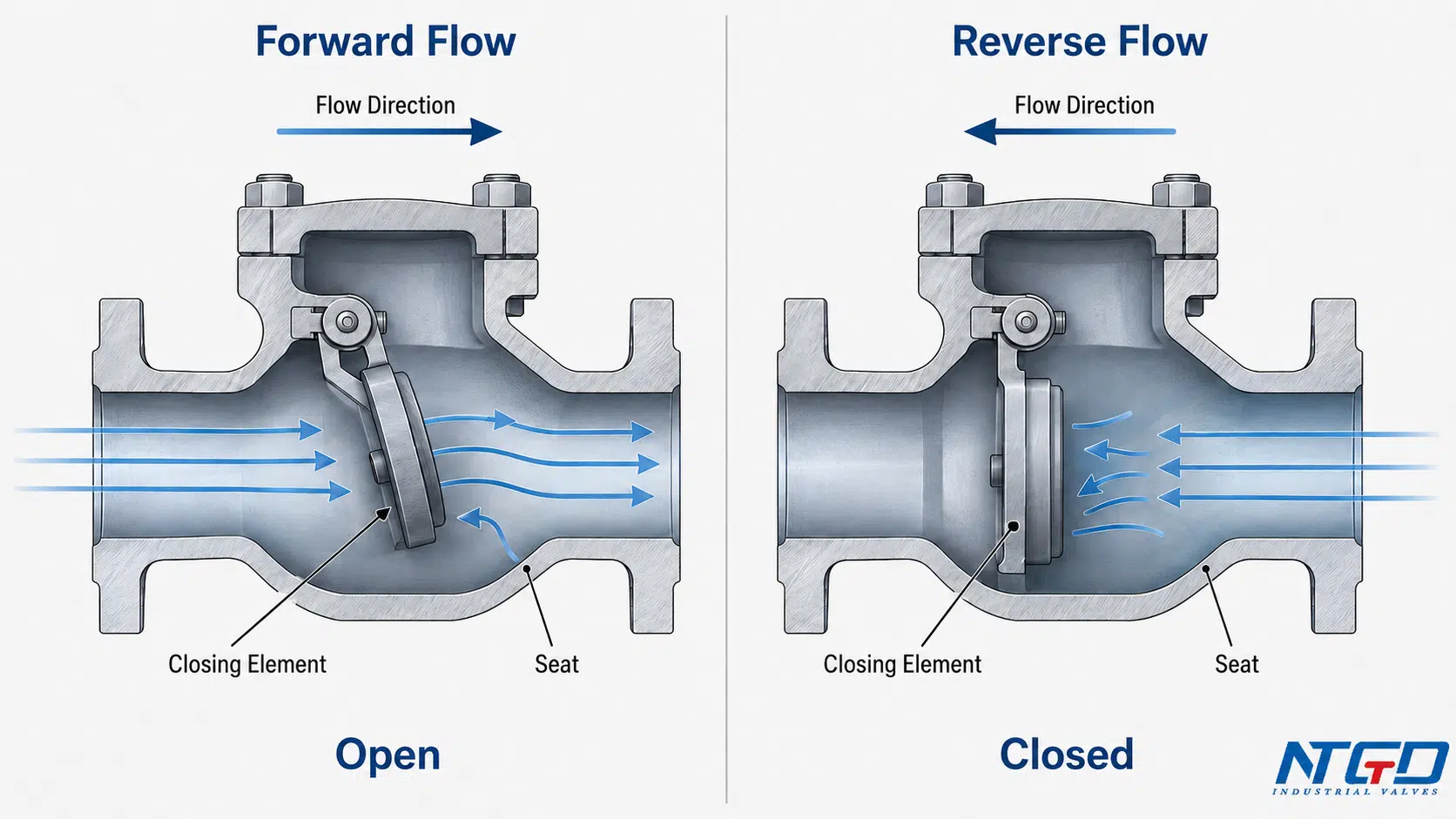

Le débit dans le sens direct ouvre la vanne
En fonctionnement normal, la pression côté entrée est supérieure à celle du côté sortie. Lorsque la différence de pression est suffisamment élevée, l'élément de fermeture se soulève, pivote, coulisse ou se comprime pour s'éloigner du siège.
Cette différence de pression minimale est appelée pression de fissuration. Une vanne présentant une pression d'ouverture très faible peut s'ouvrir plus facilement dans les systèmes à basse pression. Une vanne présentant une pression d'ouverture plus élevée peut être utilisée lorsque l'on requiert un contrôle plus précis de la fermeture ou un comportement spécifique en service. La valeur appropriée doit être déterminée en fonction de la conception de la vanne, des caractéristiques du fluide et des spécifications du projet.
Si la pression d'ouverture ne correspond pas à la pression disponible dans le système, la vanne risque de ne pas s'ouvrir complètement. Cela peut entraîner un débit instable, une perte de charge supplémentaire, des vibrations, un cliquetis ou une usure accélérée.
Un reflux provoque la fermeture de la vanne
Lorsque la pression en aval devient supérieure à la pression en amont, le fluide tente de refluer. Dans cette situation, l'élément de fermeture est repoussé vers le siège. La gravité, la force de reflux, la force du ressort ou une combinaison de ces forces contribuent à la fermeture de la vanne.
C'est là la principale différence entre un clapet anti-retour et une vanne d'arrêt à commande manuelle. Un clapet anti-retour réagit automatiquement aux conditions de débit et de pression. Il ne nécessite généralement pas l'intervention d'un opérateur pour se fermer en cas de reflux.
Pourquoi la pression différentielle est-elle importante ?
La pression différentielle détermine à la fois le comportement à l'ouverture et à la fermeture. Si la pression en amont n'est pas suffisamment élevée, la vanne risque de ne pas s'ouvrir complètement. Si la vanne ne s'ouvre pas complètement, cela peut entraîner une perte de charge supplémentaire, des vibrations, un débit instable ou une usure prématurée.
En cas de retour de pression soudain, la vanne peut se fermer brusquement. Dans certains systèmes, une fermeture rapide peut entraîner un claquement de vanne ou un coup de bélier. Ce risque dépend du type de vanne, de la vitesse d'écoulement, du tracé des canalisations, du comportement de la pompe et du mécanisme de fermeture.
C'est pourquoi le principe de fonctionnement du clapet anti-retour doit toujours être examiné en tenant compte de la pression disponible dans le système, du profil de débit et du cycle de fonctionnement. Le clapet ne fonctionne pas de manière isolée ; il réagit aux conditions de pression réelles générées par la canalisation.
Pression de fissuration, contre-pression et pression de réétanchéité
Ces termes sont importants lorsqu'on consulte la fiche technique d'un clapet anti-retour ou qu'on discute du choix d'un modèle avec une équipe d'ingénieurs.
| Durée | Signification | Pourquoi c'est important |
|---|---|---|
| Pression de fissuration | La différence de pression minimale nécessaire pour que la vanne commence à s'ouvrir | Si elle est trop élevée, la vanne risque de ne pas s'ouvrir correctement en cas de faible pression |
| Contre-pression | Pression agissant du côté sortie vers le côté entrée | Une contre-pression plus élevée facilite la fermeture de la vanne, mais peut également influencer le comportement du système |
| Pression d'étanchéité | La pression à laquelle la vanne se referme hermétiquement | Important lorsque les fuites en sens inverse doivent être réduites au minimum |
| Pression différentielle | Différence de pression entre l'amont et l'aval | Contrôle l'ouverture, la fermeture, la perte de charge et la stabilité |
Pour une référence externe sur les modèles d'ingénierie, MathWorks décrit pression de fissuration c'est-à-dire la résistance initiale qu'un clapet anti-retour doit surmonter avant de commencer à s'ouvrir.
Ces valeurs ne doivent pas être considérées comme des valeurs fixes pour tous les clapets anti-retour. Elles dépendent de la conception du clapet, de sa taille, de la force du ressort, de la conception du siège, de l'orientation lors de l'installation et des conditions d'utilisation.
Lors de la sélection, la pression d'ouverture doit être suffisamment faible pour que le débit normal du système permette d'ouvrir la vanne de manière fiable, tandis que le comportement de refermeture doit correspondre aux conditions de contre-pression prévues. Si les fuites en sens inverse constituent un risque critique, les exigences en matière d'étanchéité doivent être clairement spécifiées et ne pas être simplement déduites de la désignation de la vanne.
Schéma d'un clapet anti-retour et sens d'écoulement
A schéma d'un clapet anti-retour doit indiquer trois éléments essentiels : le corps de la vanne, le sens de circulation autorisé et l'élément de fermeture interne qui empêche le reflux.
Un schéma utile n'a pas besoin de montrer tous les détails de fabrication. Pour bien comprendre un article, les informations visuelles les plus importantes sont les suivantes :
| Élément de schéma | Ce que cela montre | Pourquoi c'est important |
|---|---|---|
| Flèche de direction | Le sens d'écoulement autorisé | Contribue à empêcher une installation à l'envers |
| Siège | À l'endroit où l'élément de fermeture assure l'étanchéité | Explique comment le reflux est bloqué |
| Disque, boule, volet ou plaque | L'élément de fermeture mobile | Présente les différences entre les types de vannes |
| Entrée et sortie | Sens du pipeline | Permet de faire le lien entre le schéma et l'installation |
| Position ouverte / fermée | Déroulement des opérations | Permet de comprendre comment la soupape réagit à la pression |
Que signifie la flèche de direction ?
La plupart des clapets anti-retour comportent un repère de sens d'écoulement sur leur corps. La flèche indique le sens dans lequel le clapet est conçu pour s'ouvrir. Si le clapet est installé dans le mauvais sens, il risque de rester fermé, de restreindre le débit ou de ne pas empêcher correctement le reflux.
La vérification de l'orientation de la flèche de sens d'écoulement constitue la première étape du contrôle d'installation d'un dispositif anti-retour. La flèche doit correspondre au sens d'écoulement prévu de la canalisation, c'est-à-dire de l'amont vers l'aval. Ce point doit être vérifié lors de l'installation, de la mise en service, de l'inspection et du dépannage.

Comment lire un plan simple de clapet anti-retour
Un schéma de base d'un clapet anti-retour montre généralement le flux normal entrant par l'entrée, passant devant l'élément de fermeture, puis sortant par la sortie. En cas de flux inverse, l'élément de fermeture se déplace vers le siège et contribue à former une barrière d'étanchéité empêchant le flux de revenir du côté sortie vers le côté entrée.
Dans le cas d'un système à bascule, le schéma peut représenter un disque tournant sur une charnière. Dans le cas d'un système à levage, il peut représenter un disque se déplaçant verticalement ou le long d'un guide. Dans le cas d'un système à bille, il peut représenter une bille s'éloignant ou se rapprochant du siège. Dans le cas d'un système à ressort, il peut représenter un ressort poussant l'élément de fermeture vers le siège.
Ce schéma doit servir à comprendre le fonctionnement et le sens d'écoulement, et ne remplace en aucun cas le plan coté, le plan en coupe, le plan d'assemblage ou le manuel d'installation fournis par le fabricant.
Schéma ou symbole : ce que cet article aborde et ce qu'il n'aborde pas
Cet article présente des schémas pratiques de clapets anti-retour, en abordant leur principe de fonctionnement, le sens d'écoulement et les différents types de clapets. Il ne s'agit pas d'un guide complet des symboles utilisés dans les schémas P&ID.
Un symbole P&ID représente généralement la fonction d'une vanne sous une forme schématique simplifiée. Il ne montre pas le fonctionnement interne réel, la conception du siège, la course du disque, la disposition des ressorts ni les contraintes d'installation. Pour le choix d'une vanne, la conception physique, le mécanisme de fermeture, le sens d'écoulement, l'orientation d'installation et les conditions d'utilisation sont plus importants que le symbole seul.

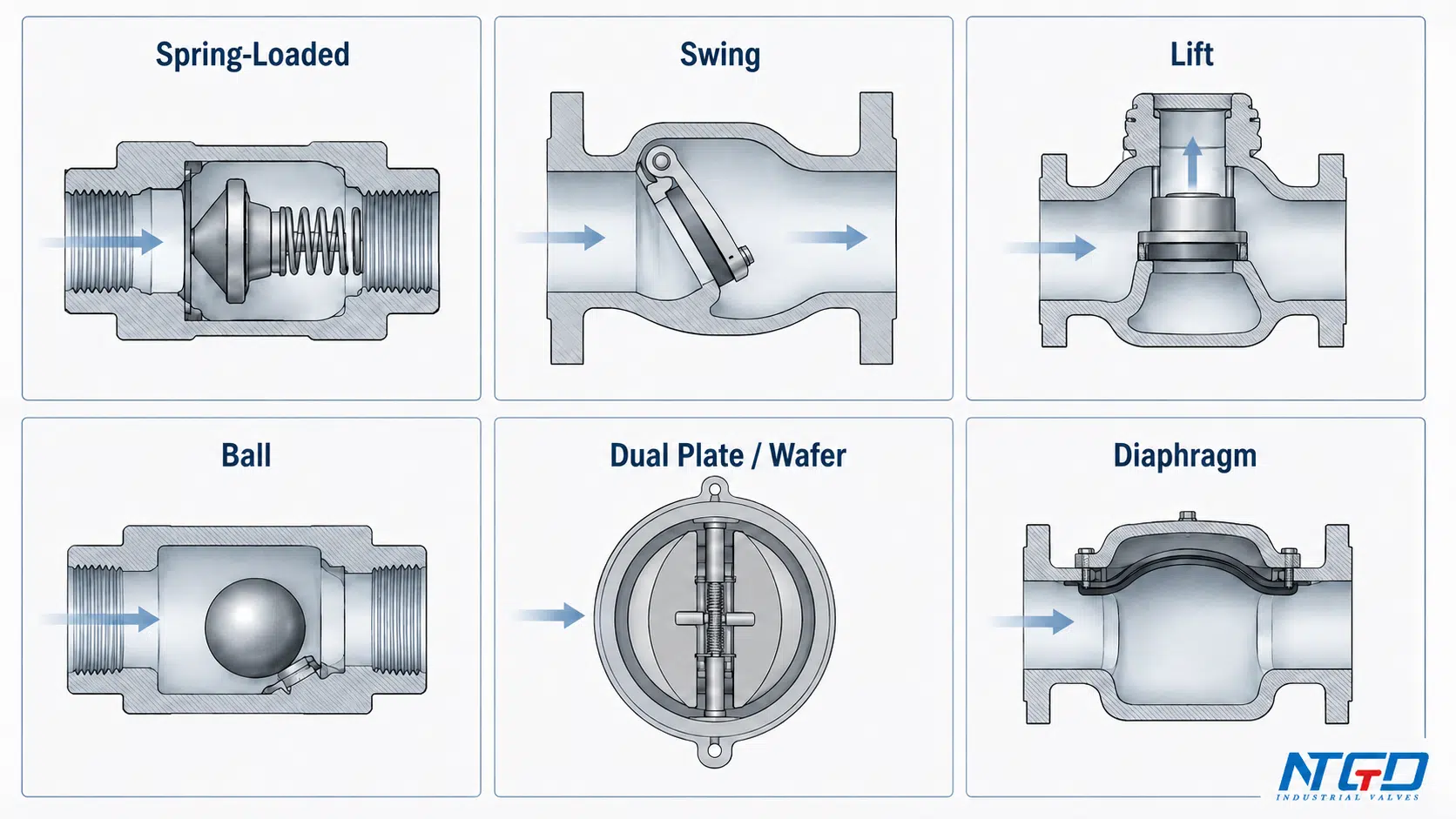

Principaux types de clapets anti-retour
Il existe plusieurs types de clapets anti-retour. Tous empêchent le reflux, mais leur mécanisme de fermeture diffère. L'élément de fermeture interne, la course, la vitesse de fermeture, la perte de charge et la sensibilité à l'installation peuvent varier considérablement.

Tableau récapitulatif des types
| Type de clapet anti-retour | Élément de fermeture principal | Ajustement typique | Remarque importante concernant la sélection |
|---|---|---|---|
| Clapet anti-retour en ligne à ressort | Disque ou clapet à ressort | Tuyauterie compacte, fermeture plus rapide, utilisation générale pour les liquides ou les gaz | La pression d'ouverture et la force du ressort doivent être adaptées au système |
| Clapet anti-retour à battant | Disque ou volet articulé | Grandes conduites, résistance à l'écoulement relativement faible, écoulement continu vers l'avant | Risque de chute brutale si le flux s'inverse rapidement |
| Soulever le clapet anti-retour | Disque guidé ou élément de type piston | Fonctionnement à haute pression, mouvement contrôlé du disque | Il faut vérifier l'orientation et la perte de charge |
| Clapet anti-retour à bille | Boule | Eaux usées, fluides visqueux ou boueux, applications contenant des sédiments, dans lesquelles le mouvement des billes peut supporter la présence de certains solides et fonctionner silencieusement dans des conditions appropriées | Le mouvement de la bille et l'état du siège doivent rester fiables |
| Clapet anti-retour à double disque ou à double lamelle | Deux plaques à ressort | Installation compacte en face à face, conduites de grand diamètre | Il convient de vérifier le ressort, la plaque et la vitesse d'écoulement |
| Clapet anti-retour à membrane | Membrane flexible | Applications à basse pression ou avec des fluides spéciaux | Il convient de vérifier la compatibilité des matériaux et les limites de pression |
| Clapet anti-retour en Y | Disque incliné à ressort | Services nécessitant un accès facilité pour les inspections | Il se peut qu'un espace plus grand soit nécessaire |
| Clapet anti-retour d'arrêt | Disque avec mécanisme de fermeture manuel | Chaudières, installations électriques ou systèmes nécessitant des logiques de fermeture automatiques et manuelles | Ne doit pas être considéré comme un simple clapet anti-retour standard |

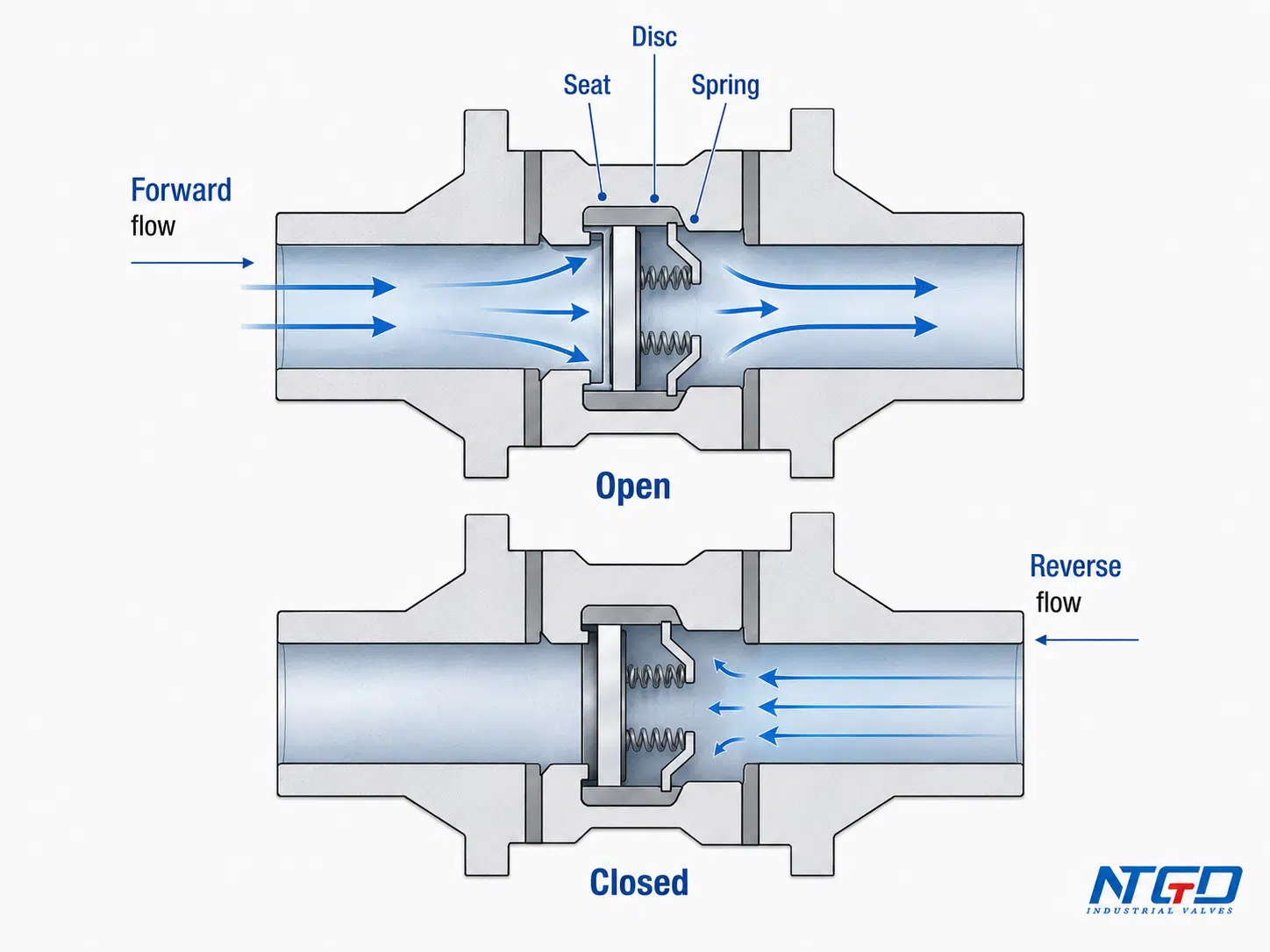

Clapet anti-retour en ligne à ressort
Un clapet anti-retour en ligne à ressort utilise la force du ressort pour faciliter la fermeture du clapet. Lors d'un écoulement en sens direct, la pression en amont repousse le disque ou le clapet hors de son siège. Lorsque l'écoulement en sens direct s'affaiblit ou s'arrête, le ressort repousse le disque vers son siège.
Cette conception est compacte et permet une fermeture plus rapide que certains modèles fonctionnant par gravité. Elle s'avère souvent utile lorsqu'une réponse rapide est nécessaire, mais la force du ressort doit être adaptée à l'application. Une force de ressort trop élevée peut augmenter la pression de claquage et les pertes de charge. Une force de ressort insuffisante peut réduire la fiabilité de la fermeture ou entraîner un mouvement instable en cas de débit variable.
Pour une analyse plus approfondie de la force du ressort, de la pression d'ouverture, de l'installation verticale ou horizontale et du comportement anti-claquement, consultez le document de NTGD clapet anti-retour à ressort guide de sélection.

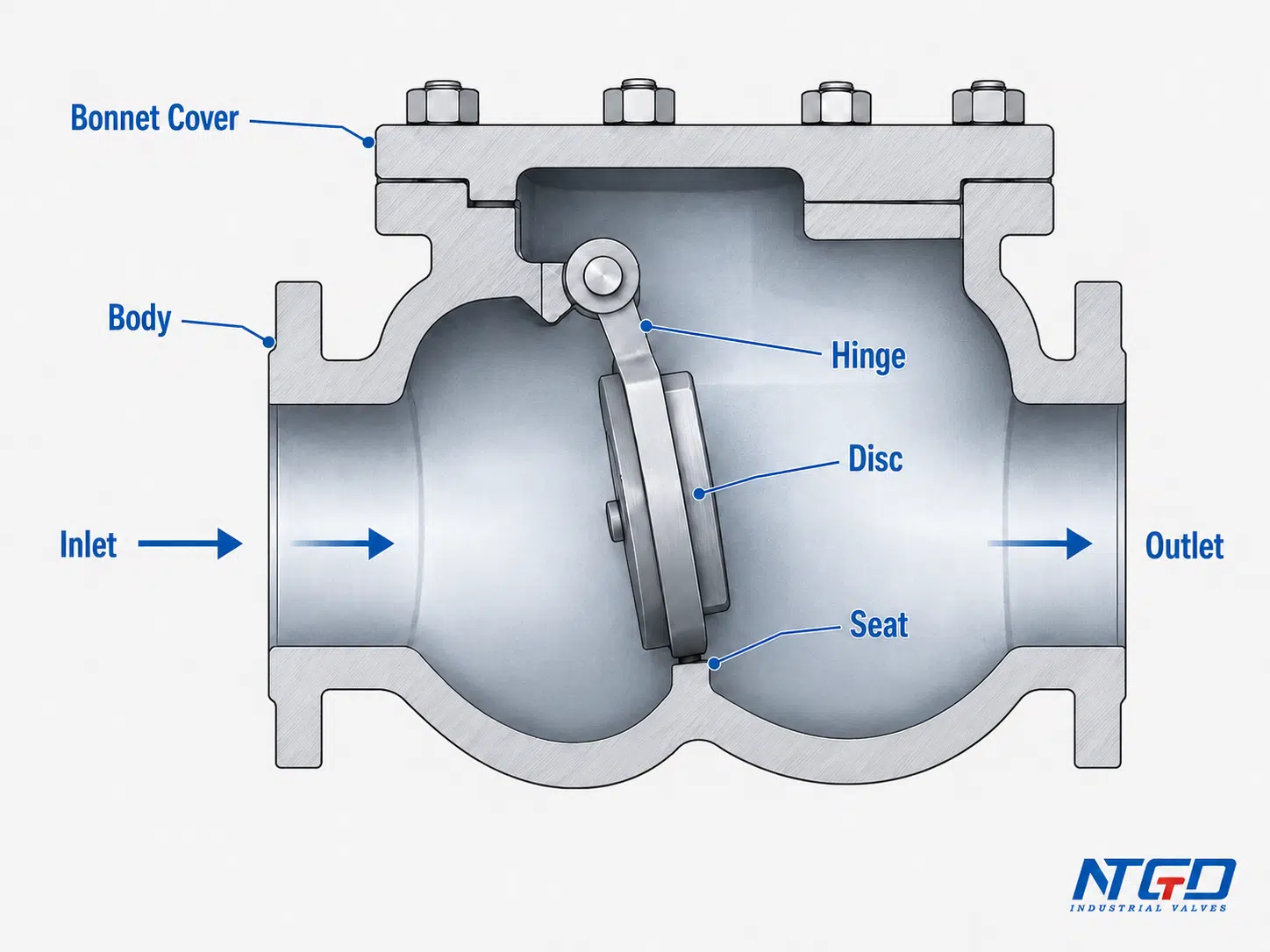

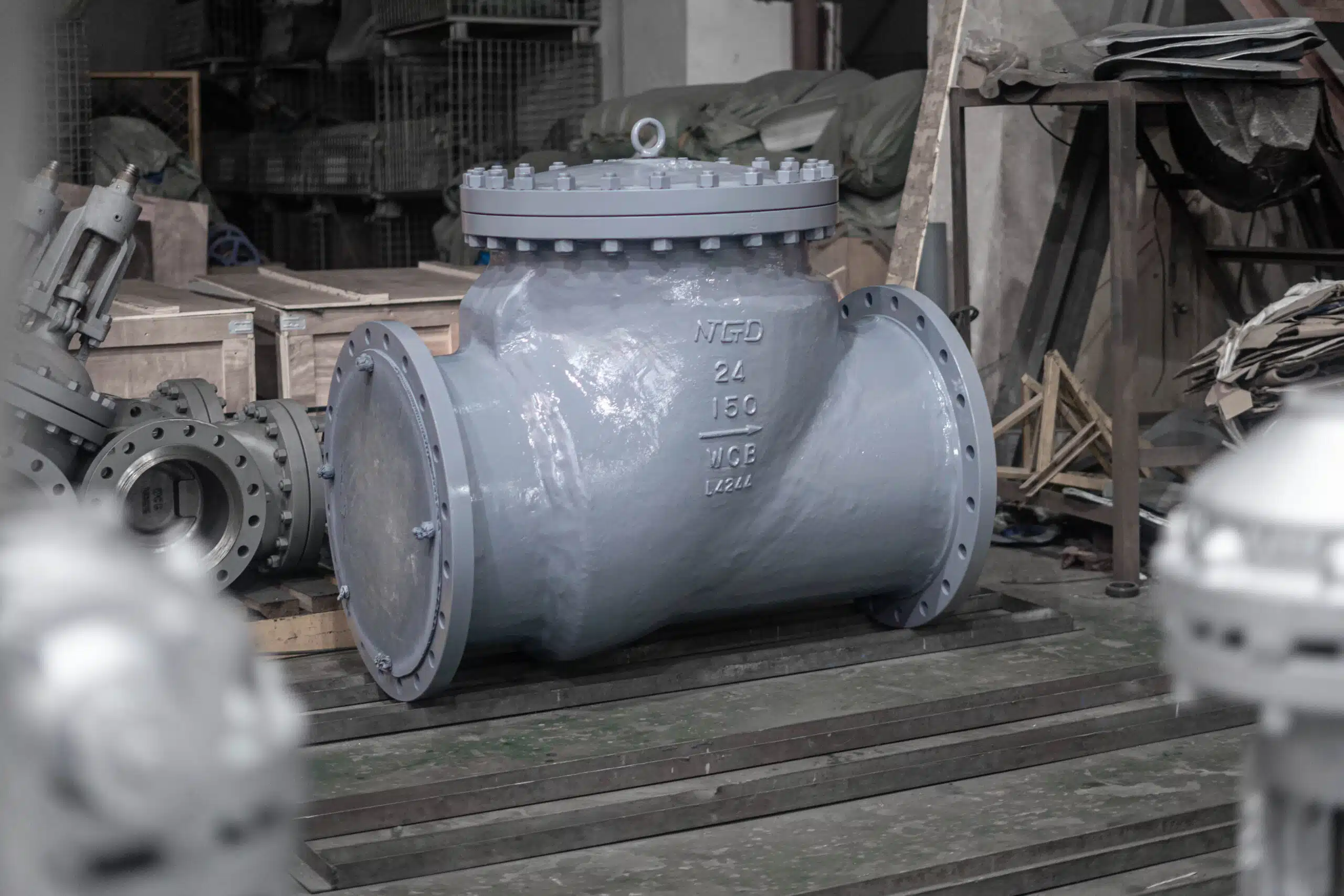

Clapet anti-retour à battant
Un clapet anti-retour à battant est muni d'un disque articulé qui s'écarte de son siège lors du débit dans le sens normal et revient en position fermée lorsque le débit s'arrête ou s'inverse. Il est largement utilisé dans les conduites et les réseaux de grande taille où l'on souhaite conserver un passage relativement dégagé.

Les vannes à clapet peuvent convenir aux conduites d'eau, d'eaux usées, de services publics et de process, mais il convient d'examiner leur comportement à la fermeture. Si un reflux se produit rapidement, le clapet risque de se fermer brusquement. Cela peut accroître le risque de claquement de la vanne, de bruit, de vibrations ou de coup de bélier dans certains systèmes.
En termes d'adéquation, les clapets anti-retour à battant conviennent souvent mieux à un débit continu en sens direct qu'à des systèmes caractérisés par des démarrages fréquents de la pompe, des inversions rapides du sens d'écoulement ou de fortes fluctuations de pression.
Lorsque la conception est décrite comme un clapet anti-retour à battant, le clapet anti-retour Cette page peut vous aider à mieux comprendre le fonctionnement des volets, le sens de montage et le choix entre un volet et une porte battante.

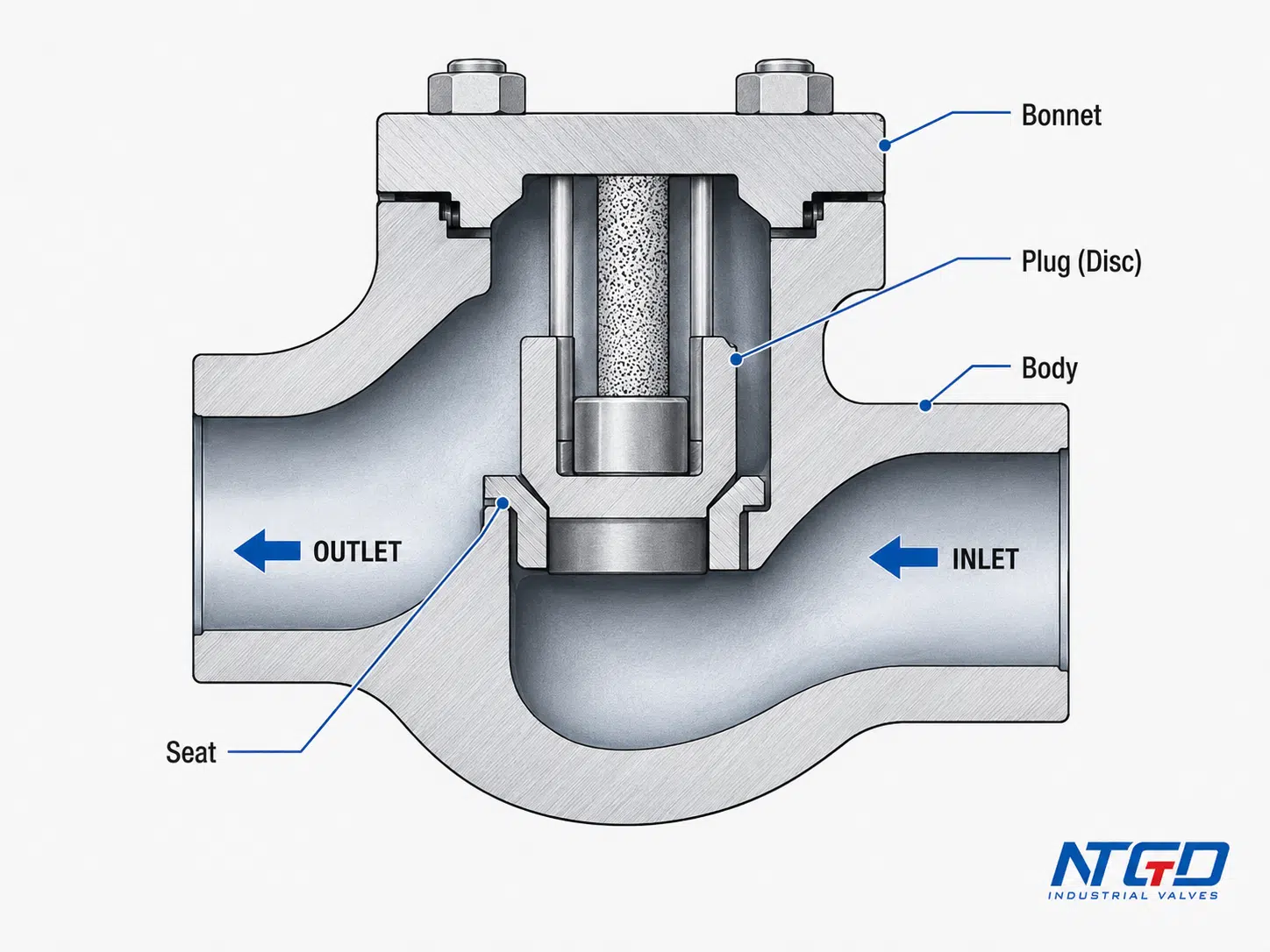

Soulever le clapet anti-retour
Un clapet anti-retour à levée utilise un élément de fermeture en forme de disque ou de piston qui se soulève de son siège sous l'effet d'une pression en amont. Lorsque la pression en amont diminue, la gravité, la contre-pression ou la force d'un ressort ramène le disque sur son siège.
Les clapets anti-retour à levée sont souvent utilisés lorsque le mouvement doit être guidé et qu'un contrôle plus précis du disque est nécessaire. Ils peuvent convenir à des applications à haute pression ou à grande vitesse, selon leur conception. Cependant, ils peuvent créer une résistance à l'écoulement plus importante que certains modèles à battant, car le trajet de l'écoulement change de direction à l'intérieur de la vanne.
Un clapet anti-retour à levée assistée ne peut être installé dans une conduite horizontale ou verticale que si sa conception permet cette orientation. Les modèles à levée assistée par gravité doivent être installés de manière à ce que le disque puisse revenir correctement sur son siège. Si l'orientation est incorrecte, le clapet risque de ne pas se fermer correctement.

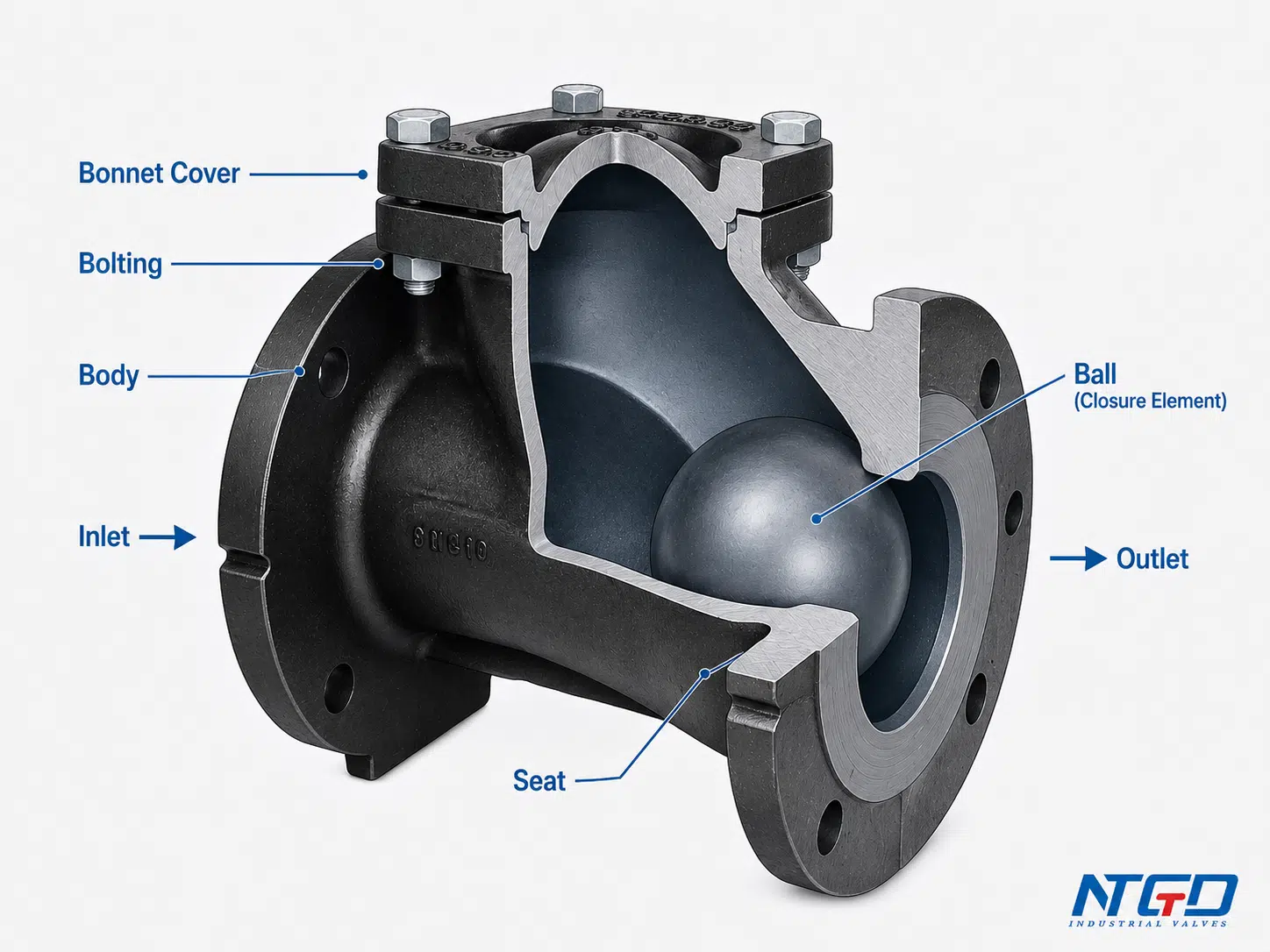

Clapet anti-retour à bille
Un clapet anti-retour à bille utilise une bille comme élément de fermeture. Le débit dans le sens normal éloigne la bille de son siège. Le débit inverse, la gravité ou la force du ressort ramène la bille contre son siège pour empêcher le reflux.
Les vannes à bille peuvent s'avérer utiles dans les applications impliquant des eaux usées, des fluides boueux, visqueux ou contenant des sédiments, où le mouvement de la bille et la conception du siège permettent de supporter la présence de certaines matières en suspension. Elles peuvent également fonctionner de manière silencieuse dans certaines applications. Toutefois, la bille et le siège doivent être compatibles avec le fluide, et la vanne doit être inspectée si des débris empêchent la fermeture complète du siège.
Il convient d'envisager l'utilisation d'un clapet anti-retour à bille en présence de particules solides, de sédiments ou de fluides visqueux ; toutefois, il ne faut pas le considérer comme adapté à toutes les applications en milieu encrassé sans avoir préalablement vérifié la conception du siège, la vitesse d'écoulement, l'accès pour le nettoyage et l'orientation lors de l'installation.

Clapet anti-retour à double disque ou à double lamelle
Un clapet anti-retour à double disque ou de type « wafer » utilise deux disques assistés par ressort qui s'ouvrent lorsque le fluide s'écoule dans le sens normal et se ferment lorsque le débit s'arrête ou s'inverse. Son corps compact de type « wafer » en fait un choix courant pour les installations où l'espace est limité et pour les conduites de grand diamètre.
Par rapport à une vanne à battant classique, une vanne à double clapet présente souvent une course de clapet plus courte et une réponse plus rapide. Cela peut contribuer à réduire le volume de reflux avant la fermeture, mais il convient tout de même de vérifier le comportement du ressort, le mouvement du clapet, la vitesse d'écoulement et le risque de coup de bélier pour le système concerné.
Ce type de modèle est souvent envisagé lorsque l'espace disponible pour l'installation est limité ou lorsque les dimensions importantes des conduites exigent une configuration compacte en face à face. Le choix final doit toutefois être évalué en tenant compte de la perte de charge, de la stabilité du débit et des exigences en matière d'entretien.
Pour en savoir plus sur la conception compacte de type « wafer » et le comportement de fermeture à deux plaques, consultez le clapet anti-retour à double plaque avant de finaliser les spécifications d'une canalisation de grand diamètre ou dont l'espace est limité.
Clapet anti-retour à membrane
Un clapet anti-retour à membrane utilise une membrane souple qui s'ouvre lors du débit normal et assure l'étanchéité en cas de reflux. Il peut être utilisé dans certaines applications à basse pression ou avec des fluides spéciaux où un élément d'étanchéité souple est approprié.
Le critère principal de sélection est la compatibilité. Il convient de vérifier, avant toute utilisation, le matériau de la membrane, la température, la pression, la résistance chimique et le comportement prévu en cycle. Il ne faut pas partir du principe que les clapets anti-retour à membrane conviennent à toutes les canalisations industrielles.
Types spécifiques : clapets anti-retour en Y et à battant

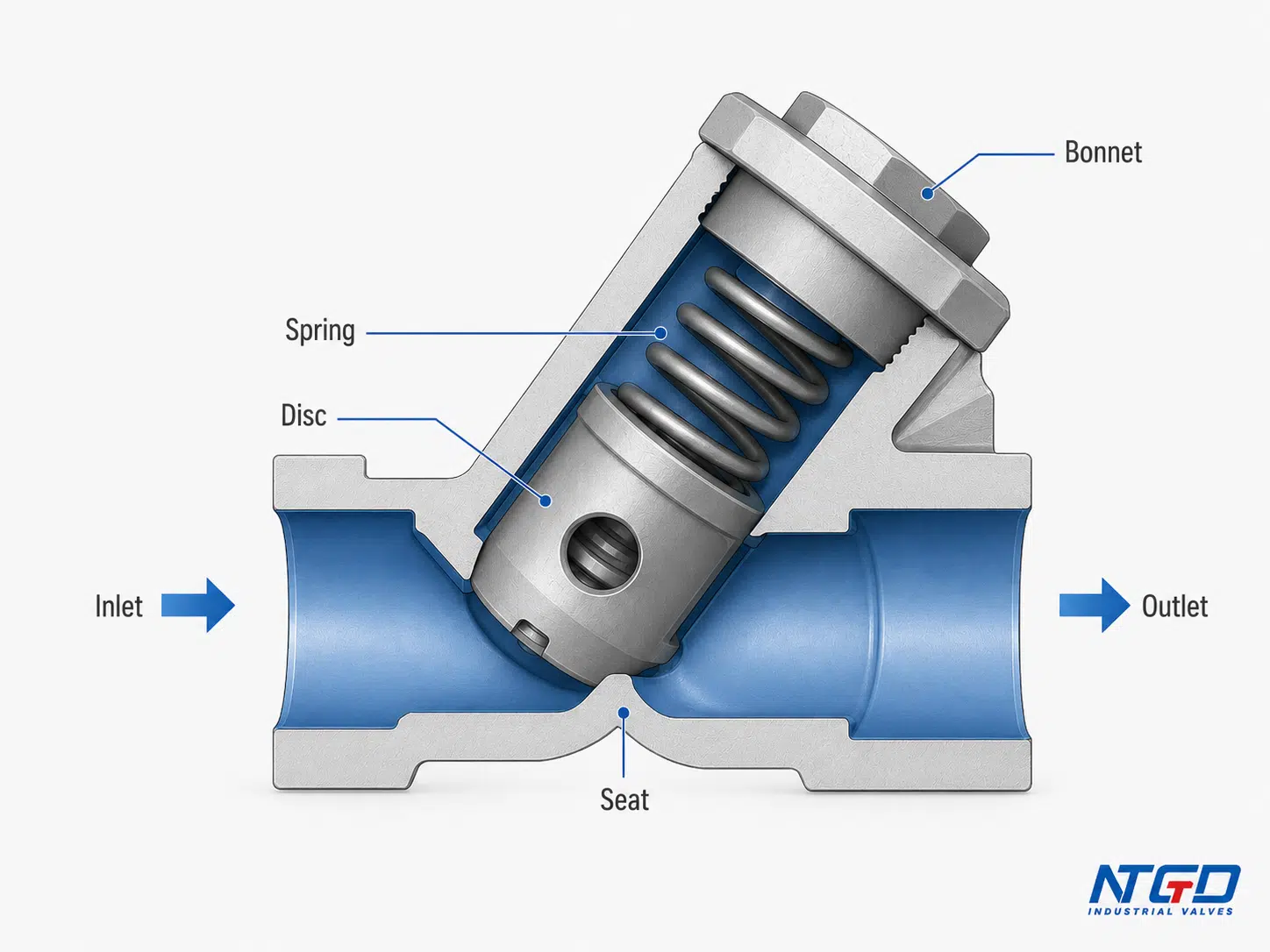

Dans un clapet anti-retour en Y, l'ensemble disque-ressort est disposé en biais par rapport au trajet principal du flux. Cela peut faciliter l'accès pour le nettoyage ou l'inspection dans certaines conceptions, mais le corps est généralement plus volumineux et nécessite davantage d'espace pour l'installation.

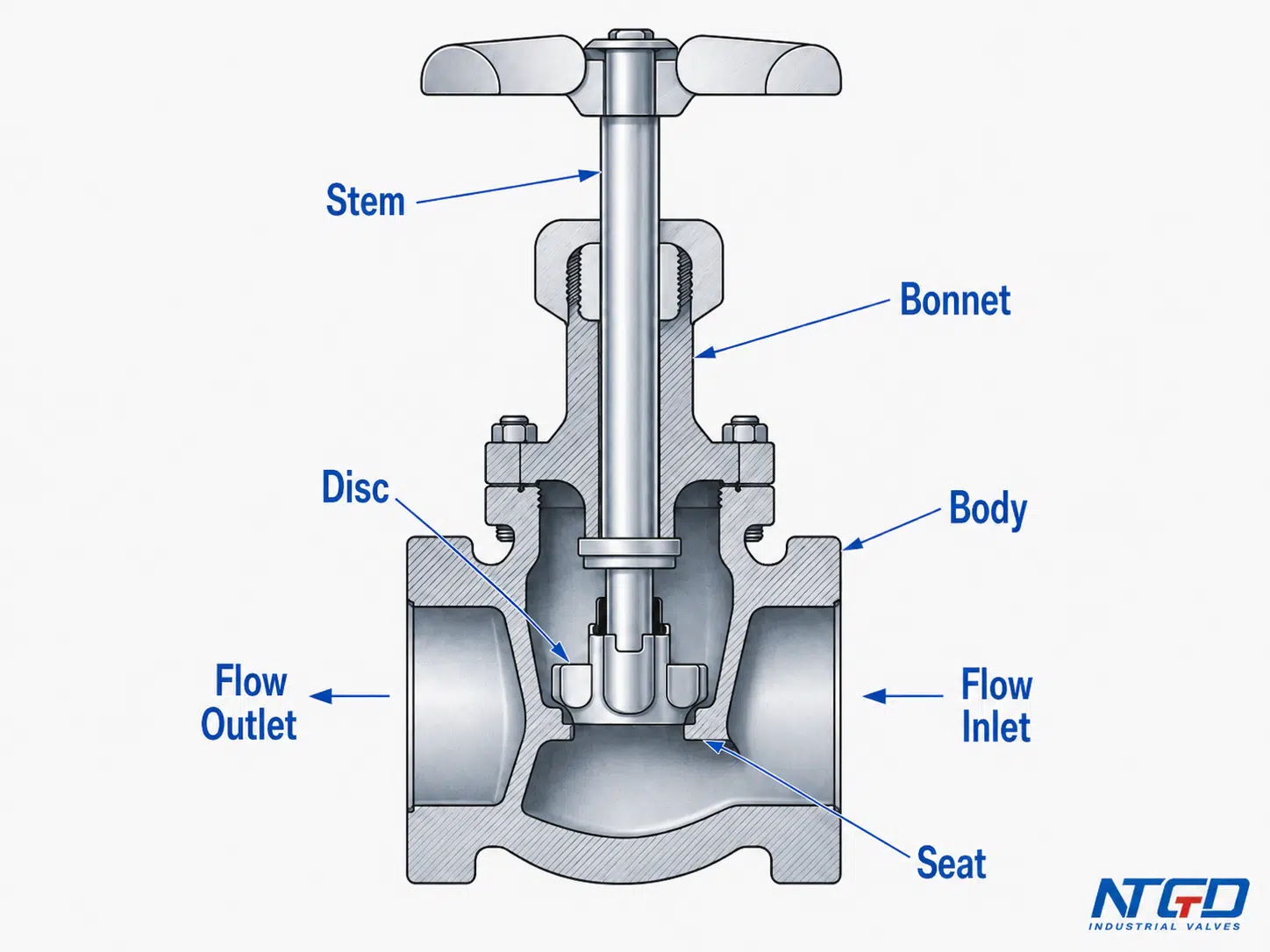

Une vanne anti-retour à arrêt combine une fonction anti-retour automatique avec un mécanisme de fermeture externe, tel qu'un volant, un levier ou un actionneur. Elle permet le passage du fluide en fonctionnement normal tout en offrant aux opérateurs la possibilité de fermer la vanne manuellement.

Ce modèle est souvent associé aux chaudières, aux installations électriques ou aux systèmes de processus critiques, mais il doit être choisi en fonction des spécifications du projet plutôt que d'être considéré comme un clapet anti-retour à usage général. Si la procédure d'exploitation ne prévoit pas de fonction de fermeture manuelle, la vanne peut entraîner une restriction de débit inattendue ou une protection incomplète du système.
Si le projet nécessite à la fois un dispositif automatique anti-retour et une fonction d'arrêt manuel, consultez le clapet anti-retour page avant de l'utiliser comme un simple clapet anti-retour standard.
Applications des clapets anti-retour dans les systèmes industriels
Les clapets anti-retour sont utilisés partout où un reflux risquerait d'endommager les équipements, de contaminer les fluides, d'inverser le sens du flux ou de créer des conditions de fonctionnement dangereuses. Le choix de l'application appropriée dépend à la fois du système et de la conception du clapet.

Conduites de refoulement des pompes et des compresseurs
L'une des applications les plus courantes concerne les conduites de refoulement des pompes. Lorsqu'une pompe s'arrête, la pression en aval peut pousser le fluide vers l'arrière, en direction de la pompe. Un clapet anti-retour permet d'éviter la rotation inverse, les contraintes mécaniques et le reflux vers le côté aspiration.
Dans les systèmes de compression, un clapet anti-retour peut empêcher le gaz ou l'air comprimé de refluer dans le compresseur après un arrêt ou une variation de pression.
Pour les systèmes de refoulement par pompe où l'on craint un reflux, des chocs au niveau des sièges ou des claquements, un clapet anti-retour à disque basculant peut être envisagée comme une solution possible pour éviter les coups de bélier, en fonction du débit réel et du comportement à l'arrêt.
Chaudières, systèmes à vapeur et applications à haute température
Les clapets anti-retour peuvent être utilisés dans les circuits d'alimentation en eau des chaudières, les circuits de vapeur et les applications à haute température ; toutefois, la conception de la vanne doit être adaptée à la température, à la pression, au fluide, au matériau du siège et aux exigences spécifiques du projet.
Un clapet anti-retour pour chaudière peut contribuer à empêcher le reflux d'eau chaude ou de vapeur de remonter vers les équipements situés en amont. Dans les installations à vapeur haute pression, le choix ne doit pas se fonder uniquement sur la désignation du type de clapet. Il convient de vérifier le matériau, la classe de pression, la conception du siège, le raccordement et les conditions d'installation.
Conduites pour produits chimiques, eaux usées et fluides de process
Dans les systèmes chimiques et de traitement, un clapet anti-retour permet d'éviter les mélanges indésirables, la contamination, le reflux de réaction ou l'instabilité du processus. La compatibilité des matériaux revêt une importance particulière dans ces applications.
Dans les réseaux d'assainissement, on peut utiliser des clapets à bille, à battant ou des clapets anti-retour spécialement conçus, en fonction de la teneur en matières solides, du risque d'obstruction, de l'accès pour l'entretien et des conditions d'écoulement.
Systèmes de chauffage, de ventilation et de climatisation, de traitement de l'eau et de services publics
Dans les réseaux d'eau potable, d'eau de refroidissement, d'irrigation et de traitement de l'eau, les clapets anti-retour permettent de maintenir un écoulement unidirectionnel et de réduire le risque de refoulement entre les différentes sections du réseau. Ces applications peuvent sembler simples, mais l'orientation, la vitesse d'écoulement, la présence de débris et les variations de pression continuent d'influencer leurs performances.

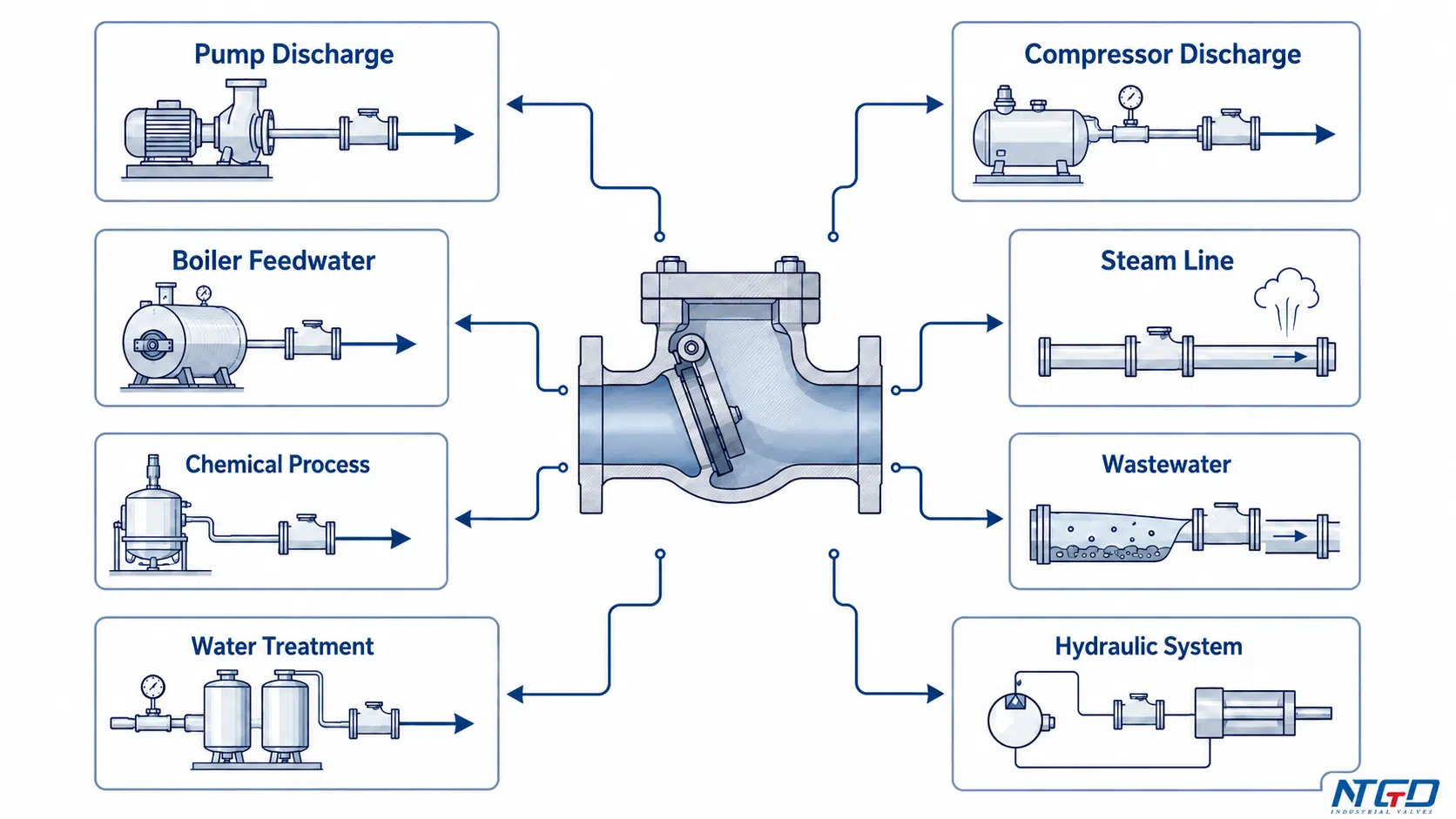

Table de correspondance des applications
| Application | Pourquoi utilise-t-on un clapet anti-retour ? | Considérations générales en matière de conception |
|---|---|---|
| Décharge de la pompe | Empêche le reflux vers la pompe | Vitesse de fermeture, risque de coup de bélier, chute de pression. Une vanne qui se ferme trop lentement peut favoriser un reflux plus important, tandis qu'une fermeture brusque peut accroître le risque de coup de bélier |
| Sortie du compresseur | Empêche le reflux vers le compresseur | Compatibilité avec les gaz, pression nominale, comportement d'étanchéité et réponse lors des cycles du compresseur |
| Eau d'alimentation de la chaudière | Contribue à empêcher le reflux de vapeur vers les équipements en amont | Pression, température, matériau, conception du siège et exigences du projet |
| Conduite de vapeur | Empêche le reflux de vapeur ou le reflux lié aux condensats | Plage de température, conception du siège, conditions d'installation et comportement des condensats |
| Ligne de traitement chimique | Empêche la contamination ou l'inversion du sens d'écoulement | Compatibilité des matériaux, tolérance aux fuites et stratégie de nettoyage ou d'isolation |
| Conduite d'eaux usées | Empêche le refoulement dans les systèmes de drainage ou de traitement | Traitement des matières solides, risque de colmatage, conception des sièges et accès pour la maintenance |
| Traitement de l'eau / réseau de distribution | Assure un flux unidirectionnel | Orientation, vitesse d'écoulement, gestion des débris et accès pour l'inspection |
| Système hydraulique | Permet de contrôler le reflux dans certains circuits | Pression, vitesse de réponse, compatibilité avec les fluides et comportement du circuit |
Chaque application a ses propres priorités. Une conduite de refoulement de pompe peut privilégier la vitesse de fermeture et la maîtrise des coups de bélier. Une conduite d'eaux usées peut privilégier la gestion des matières solides et l'accès pour le nettoyage. Une conduite de traitement chimique peut privilégier la compatibilité des matériaux et le risque de contamination croisée. L'analyse des applications doit donc venir compléter l'examen des options de sélection plutôt que de s'y substituer.
Comment choisir un clapet anti-retour pour une application industrielle
Le choix d'un clapet anti-retour doit se faire en fonction des conditions d'utilisation, et non uniquement en fonction du diamètre nominal. Un même diamètre de conduite peut nécessiter différents modèles de clapets anti-retour selon le comportement du débit, le fluide, la pression, la température et la configuration de l'installation.
Pour un routage plus étendu en fonction des conditions de service sur tous les types de vannes, la solution de NTGD guide de sélection des vannes industrielles peut être utilisé avant de finaliser le choix du type de clapet anti-retour, du matériau, de la classe de pression et de la norme de raccordement.
Un mauvais choix peut entraîner une ouverture incomplète, un fonctionnement instable, des fuites en sens inverse, une perte de charge excessive, des difficultés d'entretien ou un risque accru de coups de bélier. Ces conséquences ne sont pas uniquement dues au type de vanne ; elles résultent généralement d'une inadéquation entre la conception de la vanne et les conditions réelles d'utilisation.
Fluide, pression et température
Le premier critère de sélection concerne le fluide. L'eau pure, les eaux usées, la vapeur, le gaz, les fluides visqueux, les boues et les produits chimiques peuvent nécessiter des matériaux de corps et de siège différents, des conceptions de fermeture distinctes et des exigences d'entretien variées.
La pression et la température doivent également être vérifiées par rapport aux caractéristiques nominales de la vanne et aux spécifications du projet. En cas d'utilisation à haute température ou haute pression, la limite exacte dépend du matériau, de la classe de pression, du type de raccordement, de la conception du siège et de la fiche technique du fabricant.
Sens d'écoulement et orientation de l'installation
La vanne doit être installée dans le sens d'écoulement correct. La flèche indiquée sur le corps de la vanne doit correspondre au sens d'écoulement prévu. Si elle est installée à l'envers, la vanne risque d'empêcher l'écoulement normal dans le sens prévu ou de ne pas assurer la protection du système.
L'orientation est également importante. Certains clapets anti-retour peuvent être installés sur des conduites horizontales ou verticales. D'autres nécessitent une orientation spécifique, car la gravité aide le disque ou la bille à revenir sur son siège. Ceci est particulièrement important pour les clapets anti-retour à levée et certains modèles à battant ou à bille.
Pression de fissuration et perte de charge
La pression d'ouverture détermine si la vanne s'ouvre correctement en conditions de débit normal. Si la pression différentielle disponible est trop faible, la vanne peut rester partiellement fermée, ce qui entraîne un débit instable ou une perte de charge supplémentaire.
La perte de charge varie également en fonction de la conception. Une vanne à battant peut offrir un passage relativement dégagé dans certaines applications. Une vanne à levée peut créer une plus grande résistance à l'écoulement, car le trajet du fluide change de direction. Une conception à ressort peut ajouter une résistance due à la force du ressort. Ces effets doivent être évalués au regard des exigences du système.
Matières solides, viscosité et risque de contamination
Si le fluide contient des solides, des sédiments, du tartre, des fibres ou un liquide visqueux, l'élément de fermeture et le siège doivent être choisis avec soin. Les débris peuvent empêcher la fermeture complète et provoquer des fuites en sens inverse. Dans ces applications, les clapets anti-retour à bille ou spécialement conçus pour les eaux usées peuvent s'avérer plus adaptés qu'un modèle à passages internes étroits.
Il convient également de tenir compte du risque de contamination chimique. Dans les secteurs de l'alimentation, des boissons, de la chimie et des services de traitement, un reflux peut entraîner un mélange des fluides ou une contamination des sections en amont. La compatibilité des matériaux et l'accessibilité pour le nettoyage deviennent alors des critères de sélection importants.
Considérations relatives à l'accès pour la maintenance et au cycle de vie
Un clapet anti-retour est souvent installé à un endroit où il est censé fonctionner automatiquement pendant de longues périodes. Cependant, un fonctionnement automatique ne signifie pas pour autant qu'aucun entretien n'est nécessaire. L'usure du siège, la présence de débris, la corrosion, l'usure des charnières, la fatigue du ressort ou l'endommagement des surfaces d'étanchéité peuvent nuire à son bon fonctionnement.
Il convient d'évaluer l'accessibilité pour la maintenance avant l'installation. Une vanne difficile à démonter ou à inspecter peut entraîner des coûts liés aux temps d'arrêt plus élevés par la suite, même si son prix d'achat est modique. Pour les applications impliquant des fluides encrassants, des cycles fréquents ou des conditions d'arrêt difficiles, l'accessibilité pour la maintenance peut s'avérer aussi importante que le choix initial du type de vanne.

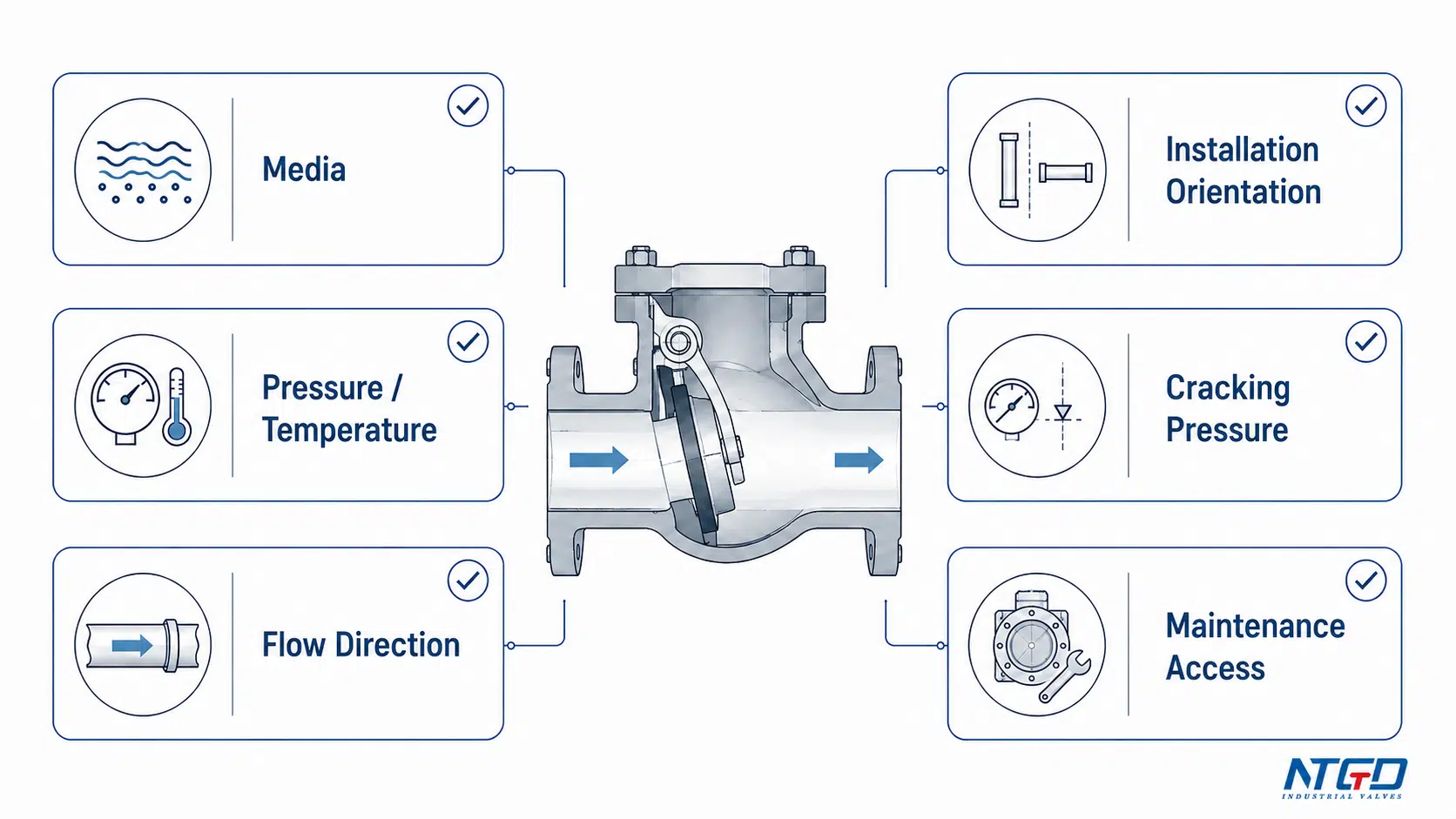

Tableau des facteurs de sélection
| Facteur de sélection | Pourquoi c'est important | Éléments à vérifier avant la sélection |
|---|---|---|
| Type de média | Cela a une incidence sur le choix des matériaux, la conception du siège et le système de fermeture | Utilisation avec des fluides propres, sales, visqueux, corrosifs, sous forme de vapeur, de gaz ou de liquide |
| Pression et température | Détermine si la carrosserie et les finitions sont compatibles | Classe de pression, plage de température, classe de résistance des matériaux |
| Sens d'écoulement | Vérifie que l'installation est correcte | Flèche du corps et sens d'écoulement dans la canalisation |
| Orientation de l'installation | A une incidence sur la fiabilité de la fermeture | Montage horizontal, vertical vers le haut, vertical vers le bas ou spécial |
| Pression de fissuration | Influence le comportement à l'ouverture | Pression différentielle disponible en débit normal |
| Perte de charge | Cela influe sur la charge de la pompe et le rendement du système | Type de vanne et restriction du passage |
| Risque de coup de bélier | Cela a une incidence sur les contraintes subies par les tuyaux et les dommages causés aux vannes | Vitesse d'écoulement, comportement à l'arrêt de la pompe, vitesse de fermeture |
| Solides ou débris | A un impact sur l'étanchéité et le colmatage | Conception du siège, facilité de nettoyage, nécessité d'un filtre |
| Accès pour l'entretien | A un impact sur le coût du cycle de vie | Accès à des fins d'inspection, de nettoyage ou de remplacement |
| Raccordement final | A un impact sur l'installation et l'étanchéité | À brides, filetés, soudés, de type « wafer » ou selon les exigences du projet |

Une analyse rigoureuse du choix de la vanne doit tenir compte de l'ensemble de ces facteurs. Par exemple, une vanne présentant une classe de pression acceptable peut tout de même s'avérer inadaptée si elle ne se ferme pas de manière fiable dans la position d'installation prévue, ou si sa pression d'ouverture est trop élevée par rapport à la pression disponible dans le système.
Avantages, limites et risques liés à une mauvaise utilisation
Les clapets anti-retour assurent une protection essentielle du système, mais ils ne constituent pas une solution universelle. Leur efficacité dépend d'un choix, d'une installation et de conditions d'utilisation appropriés.
Avantages techniques en cas de choix judicieux
Un clapet anti-retour correctement choisi peut offrir plusieurs avantages :
- Empêche le reflux dans les canalisations.
- Protège les pompes, les compresseurs, les chaudières et les équipements de production.
- Contribue à réduire le risque de contamination entre les différentes sections du processus.
- Fonctionne automatiquement sans intervention manuelle.
- Permet de contrôler le sens d'écoulement dans les réseaux de distribution, les installations industrielles et les systèmes d'alimentation en eau.
- Peut réduire les dommages causés aux équipements par le reflux après l'arrêt.
- Peut être utilisé dans des installations horizontales ou verticales lorsque la conception le permet.
Ces avantages dépendent du dimensionnement correct, du sens d'écoulement, de l'orientation, du choix des matériaux et du type de vanne.
Restrictions à vérifier avant utilisation
Les clapets anti-retour présentent également des limites :
| Limitation | Pourquoi c'est important |
|---|---|
| Fonction unidirectionnelle uniquement | Il ne peut pas remplacer une vanne d'isolement lorsqu'une fermeture manuelle est nécessaire |
| Perte de charge | Les modèles à levier, à ressort ou compacts peuvent offrir une résistance plus importante qu'un modèle à passage plus ouvert, selon leur conception |
| Sensibilité à l'orientation | Les modèles à levage par gravité, à bascule ou à bille risquent de ne pas se fermer correctement s'ils sont installés dans une position inadaptée |
| Sensibilité aux débris | La présence de corps étrangers peut empêcher la fermeture complète, en particulier lorsque le siège ou le chemin de fermeture est exposé à des particules solides |
| Difficulté d'inspection | Il est impossible de vérifier visuellement si certaines vannes sont ouvertes ou fermées pendant leur fonctionnement |
| Un service dynamique | Des variations répétées de pression peuvent entraîner des vibrations, de l'usure ou un fonctionnement instable |
| Fuite inverse | L'étanchéité dépend de la conception du siège, de son état, de la pression et du fluide |
| Risque de coup de bélier | Une fermeture rapide ou retardée dans certains systèmes peut provoquer un coup de bélier |
Risques liés aux coups de bélier, aux claquements et aux refoulements
Un clapet anti-retour n'élimine pas automatiquement les coups de bélier. Dans certains systèmes, un mauvais choix de clapet peut accroître le risque de coup de bélier ou de surpression.
Par exemple, un disque pivotant de grande taille peut se fermer alors que le reflux a déjà commencé, ce qui provoque un choc au niveau du siège. Une conception à ressort ou à course réduite peut limiter le débit de reflux avant la fermeture dans certains systèmes, mais il convient tout de même d'évaluer la force du ressort et la dynamique du système. Une vanne trop grande peut fonctionner en position partiellement ouverte et devenir instable.
Au niveau du système claquement du clapet anti-retour Cette analyse est utile lorsque l'arrêt de la pompe, la vitesse de retour, la course de la vanne et la vitesse de fermeture peuvent interagir.
Il n'existe pas de modèle unique de clapet anti-retour capable d'éliminer les coups de bélier dans tous les systèmes. L'analyse des coups de bélier doit tenir compte de la vitesse d'écoulement, du comportement de la pompe à l'arrêt, de la longueur des canalisations, de l'emplacement des vannes, de la vitesse de fermeture, du type de vanne et des procédures d'exploitation.

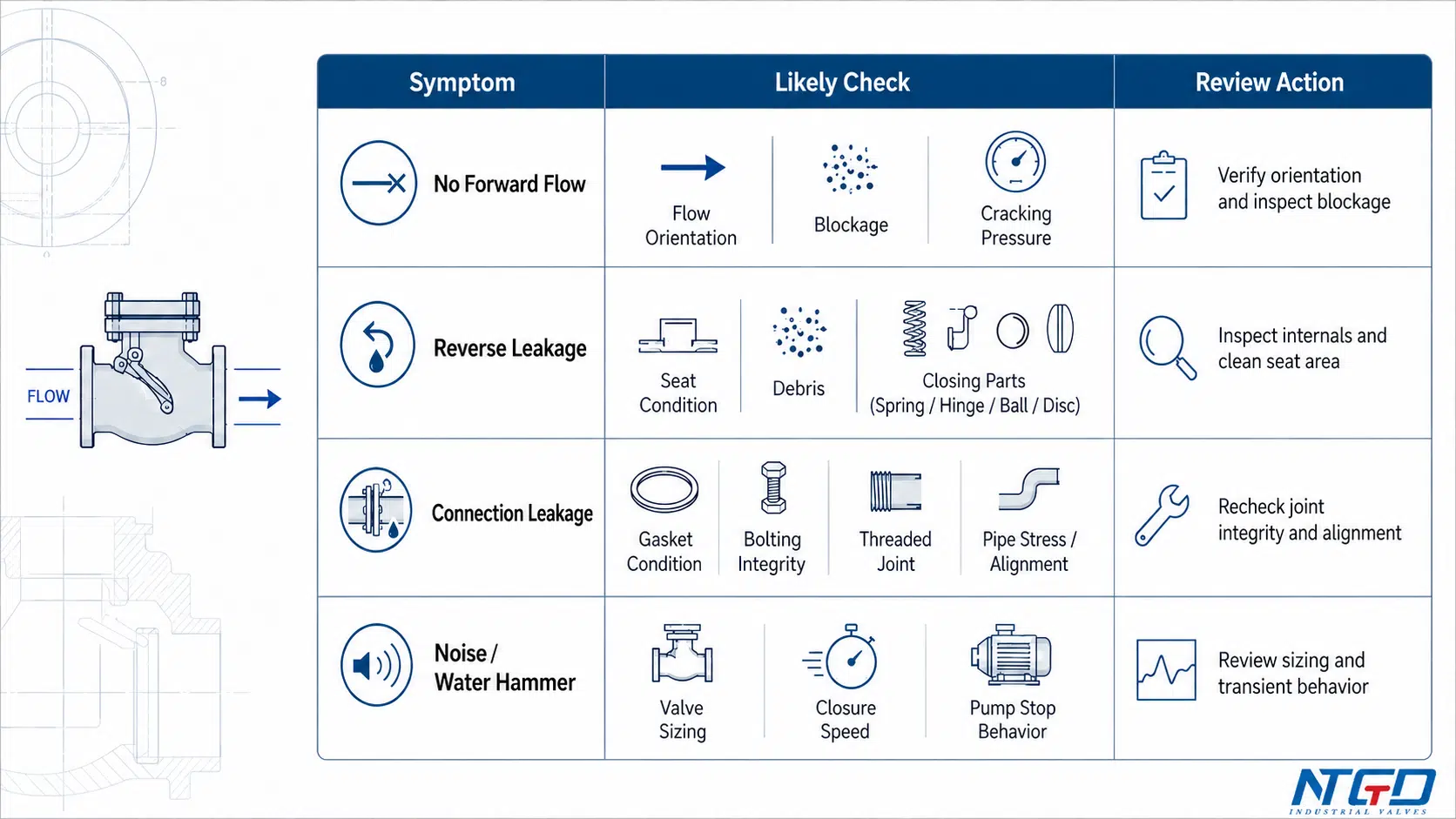

Liste de contrôle pour le dépannage et la maintenance
Lorsqu'un clapet anti-retour ne fonctionne pas correctement, le problème est souvent lié à la pression, à une installation incorrecte, à la présence de débris, à un siège endommagé, à l'usure de l'élément de fermeture ou au choix d'un clapet inadapté.
Avant toute inspection ou réparation, la conduite doit être isolée, mise hors pression, vidangée si nécessaire, et manipulée conformément aux procédures de sécurité du site et aux instructions du fabricant.
Pas de débit vers l'avant
Si le clapet anti-retour ne permet pas le débit vers l'avant, cela peut être dû à une pression en amont insuffisante, à un sens de montage incorrect, à une canalisation bouchée, à un élément de fermeture grippé ou à une pression de rupture trop élevée pour le système.
Le reflux n'est pas stoppé
Si le reflux persiste au niveau de la vanne, cela peut signifier que le siège est obstrué par des débris, que le disque ou la bille est endommagé, que la charnière ou le guide est usé, que le ressort est endommagé ou que la vanne n'est pas installée dans le bon sens.
Fuite au niveau du raccord
Les fuites au niveau des raccords sont généralement liées à l'état du joint de bride, à l'étanchéité des raccords filetés, à des boulons desserrés, à un couple de serrage incorrect, à des surfaces d'étanchéité endommagées ou à des contraintes exercées sur les tuyaux. Les mesures correctives doivent respecter les spécifications relatives aux vannes et à la tuyauterie.
Fuite au niveau du corps ou du siège
Une fuite au niveau du corps de la vanne, du couvercle ou de la zone du siège peut indiquer un endommagement du corps, de la corrosion, de l'érosion, une usure des surfaces du siège, un élément de fermeture endommagé ou la présence de corps étrangers coincés au niveau de la surface d'étanchéité.
Tableau de dépannage
| Symptôme | Cause probable | Point de contrôle | Action type |
|---|---|---|---|
| Pas de débit vers l'avant | Pression en amont trop faible | Comparer la pression du système à la pression de craquage | Vérifier les conditions de pression et le choix des vannes |
| Pas de débit vers l'avant | Vanne installée à l'envers | Vérifier la flèche indiquant le sens du flux | Si nécessaire, remettez-le en place en respectant le sens d'écoulement |
| Pas de débit vers l'avant | Conduite ou vanne bouchée | Inspecter l'entrée, la zone du siège et le passage interne | Retirer les débris après un arrêt en toute sécurité |
| Le reflux n'est pas stoppé | Débris sur le siège | Vérifier l'étanchéité | Nettoyez la vanne et vérifiez le système de filtration en amont |
| Le reflux n'est pas stoppé | Disque, rotule, plaque, ressort ou charnière endommagé(e) | Vérifier l'élément de fermeture | Réparer ou remplacer les composants endommagés |
| Le reflux n'est pas stoppé | Mauvaise orientation | Vérifiez le sens d'installation et la position de montage | Installation conforme aux spécifications techniques |
| Fuite au niveau du raccordement | Boulons desserrés ou joint endommagé | Vérifier la bride ou le raccord fileté | Serrez ou remplacez l'élément d'étanchéité conformément aux instructions |
| Fuite corporelle | Carrosserie fissurée, corrodée ou érodée | Inspecter la carrosserie et la zone du capot | Mettre hors service et remplacer ou réparer conformément aux spécifications |
| Bruit ou vibrations | Vibrations de la vanne ou débit instable | Vérifier la vitesse d'écoulement et le dimensionnement des vannes | Vérifier la taille, le type et l'état de fonctionnement de la vanne |
| Coup de bélier après l'arrêt de la pompe | Différence de vitesse de fermeture | Vérifier le fonctionnement de l'arrêt de la pompe et le type de vanne | Envisager une autre conception des dispositifs de fermeture ou une réévaluation du contrôle des surtensions |

Si des débris empêchent systématiquement la fermeture complète, il convient également de vérifier le système au niveau de la filtration en amont, par exemple un filtre en Y industriel ou tout autre dispositif de filtration approprié.
Contrôles préventifs
Dans les installations où les arrêts sont coûteux ou où les conditions d'exploitation sont difficiles, des contrôles préventifs peuvent contribuer à réduire les pannes imprévues. Ces contrôles consistent généralement à inspecter l'état des sièges, à s'assurer qu'aucun débris n'est coincé dans la vanne, à vérifier le bon fonctionnement des ressorts ou des charnières le cas échéant, et à examiner le comportement de la vanne après l'apparition de bruits anormaux, de vibrations ou de coups de bélier.
En cas de fuites inverses répétées, de vibrations importantes, de fuites au niveau du châssis ou de suspicion de coup de bélier, le système doit être mis hors tension en toute sécurité et inspecté par du personnel qualifié avant d'être remis en service.
Questions fréquemment posées
Dans le domaine industriel, un clapet anti-retour est-il la même chose qu'un clapet de retenue ?
Dans de nombreux contextes industriels, les termes « clapet anti-retour » et « soupape de retenue » désignent la même fonction générale : permettre l'écoulement dans un seul sens et empêcher le reflux. Cet article utilise le terme « clapet anti-retour » comme terme principal. Pour les utilisateurs qui souhaitent découvrir l'ensemble de la gamme de produits, NTGD propose gamme de clapets anti-retour traite des différents types de clapets anti-retour et des options disponibles.
Une vanne anti-retour est-elle la même chose qu'une vanne NRV ?
Oui. L'abréviation NRV est couramment utilisée pour désigner un clapet anti-retour. Toutefois, cet article ne traite pas de la signification complète de l'abréviation NRV, ni des pièces qui le composent, ni de la nomenclature détaillée de ses composants. Il se concentre sur le principe de fonctionnement, les types, les schémas, les applications et le choix industriel des clapets anti-retour.
Un clapet anti-retour peut-il être installé à la verticale ou à l'horizontale ?
Certaines clapets anti-retour peuvent être installés à la verticale ou à l'horizontale, mais cela dépend de leur conception. Les modèles à ressort sont souvent moins tributaires de la gravité. Les modèles à levée, à battant et à bille peuvent présenter des contraintes d'orientation. Il convient de toujours vérifier le sens d'écoulement indiqué sur le clapet, la fiche technique et les instructions du fabricant avant l'installation.
Que signifie la flèche sur le schéma d'un clapet anti-retour ?
La flèche indique le sens d'écoulement autorisé. La vanne est conçue pour s'ouvrir dans le sens de la flèche et se fermer en cas de reflux. Si la vanne est installée dans le sens inverse de la flèche, elle risque de bloquer l'écoulement normal ou de ne pas assurer la protection du système.
Qu'est-ce que la pression d'ouverture d'un clapet anti-retour ?
La pression d'ouverture est la pression différentielle minimale nécessaire pour commencer à ouvrir la vanne. Si la pression en amont ne parvient pas à dépasser la pression d'ouverture, la vanne peut rester fermée ou ne s'ouvrir que partiellement. Cette valeur est importante dans les systèmes à basse pression et les systèmes à débit variable.
Quel type de clapet anti-retour utilise-t-on pour les pompes ?
Les conduites de refoulement des pompes sont souvent équipées de clapets anti-retour à battant, à ressort, à double disque ou d'autres modèles spécifiques à l'application. Le choix optimal dépend du débit, du comportement de la pompe à l'arrêt, du risque de coup de bélier, de la perte de charge, du diamètre des tuyaux et de l'accessibilité pour la maintenance.
Peut-on utiliser un clapet anti-retour dans une chaudière ou un circuit de vapeur ?
Oui, certains clapets anti-retour peuvent être utilisés dans les circuits de chaudière, d'alimentation en eau, de vapeur ou à haute température. Toutefois, ces applications nécessitent un examen minutieux de la pression nominale, de la température nominale, des matériaux, de la conception du siège, du type de raccordement et des exigences du projet.
Un clapet anti-retour empêche-t-il toute fuite ?
Pas nécessairement. Un clapet anti-retour est conçu pour empêcher le reflux, mais les fuites en sens inverse dépendent de la conception du siège, des conditions de pression, de la propreté du fluide, de l'usure, des débris et de l'état du clapet. Si une fermeture étanche est essentielle, les performances requises en matière de fuites doivent être clairement spécifiées.
Quelle est la différence entre un schéma de clapet anti-retour et un symbole P&ID ?
Un schéma de clapet anti-retour permet généralement d'illustrer la vanne elle-même, le mouvement interne de fermeture, le sens d'écoulement et le principe de fonctionnement. Un symbole P&ID est un symbole schématique simplifié utilisé dans la documentation relative aux canalisations. Il représente la fonction de la vanne sur un schéma du système, mais n'explique pas le mécanisme interne réel ni les détails relatifs à son choix.
Conclusion
Un clapet anti-retour est un dispositif automatique à sens unique utilisé pour empêcher le reflux dans les canalisations industrielles. Son principe de fonctionnement repose sur la différence de pression : la pression dans le sens du débit ouvre le clapet, tandis que la pression inverse ou l'absence de débit le ferme.
La principale difficulté dans le choix réside dans le fait que les différents clapets anti-retour se comportent différemment. Les clapets anti-retour à battant, à levée, à bille, à ressort, à double disque, à membrane, en Y et à obturation peuvent tous empêcher le reflux, mais leur résistance à l'écoulement, leur vitesse de fermeture, leur sensibilité à l'installation, leur accessibilité pour la maintenance et leur adéquation à l'usage ne sont pas les mêmes.
Dans le domaine industriel, le choix approprié doit tenir compte du fluide, de la pression, de la température, de la pression de claquage, du sens d'écoulement, de l'orientation de l'installation, de la teneur en solides, du risque de coup de bélier et de la maintenance tout au long du cycle de vie. Un schéma simple du clapet anti-retour peut aider à comprendre le sens d'écoulement et le principe de fonctionnement, mais le choix final doit toujours être vérifié par rapport au cahier des charges du projet et à la fiche technique du fabricant.
Si vous devez valider les spécifications d'un clapet anti-retour, les points de contrôle ci-dessus constituent un cadre de référence pratique pour évaluer le type de clapet au regard des conditions réelles d'utilisation.
Pour le choix d'un clapet anti-retour industriel, veuillez vérifier le fluide, la pression, la température, le sens d'écoulement, l'orientation de montage, le type de raccordement et le comportement de fonctionnement prévu avant de finaliser le cahier des charges. NTGD Valve peut vous aider à analyser votre application et vous fournir des précisions techniques prêtes à être intégrées dans un appel d'offres pour les clapets anti-retour utilisés dans les systèmes de pompage, de chaudières, de vapeur, d'eau, de traitement des eaux usées, de l'industrie chimique et les systèmes de procédés en général.
Pour connaître la gamme de tailles, la pression nominale, les matériaux, les raccords d'extrémité et les données d'application spécifiques à chaque produit, consultez le site de NTGD Caractéristiques techniques du clapet anti-retour avant d'envoyer les détails définitifs de l'appel d'offres.
