Robinet à boisseau sphérique à passage réduit

Vous utilisez une vanne à bille à passage réduit lorsque vous souhaitez obtenir une fermeture étanche. L'ouverture à l'intérieur est plus petite que le tuyau. Cette conception accélère le débit du fluide et entraîne une plus grande chute de pression, ce qui peut permettre de réaliser des économies sur de nombreux systèmes. Le tableau ci-dessous montre les différences entre les vannes à bille à passage réduit et les vannes à bille à passage intégral en termes de taille de passage et de débit :

Type de robinet à boisseau sphérique	Description de la taille du trou	Caractéristiques du débit
Passage intégral/Port intégral	Le diamètre intérieur est identique à celui de l'intérieur du tuyau.	Très faible perte de charge, idéal pour les débits élevés
Alésage réduit/Orifice réduit	Le diamètre intérieur est inférieur à celui de l'intérieur du tuyau.	Débit plus rapide, perte de charge plus importante, économies réalisées

Connaître ces différences vous aide à choisir la bonne vanne. Les vannes à bille sont importantes dans de nombreux secteurs industriels. Choisir la bonne vanne à bille garantit la sécurité et le bon fonctionnement des équipements. Ce guide complet vous fournit les informations dont vous avez besoin pour faire le bon choix.

Principaux enseignements

• Les vannes à bille à alésage réduit ont une ouverture plus petite que le tuyau. Cela permet au fluide de circuler plus rapidement. Cela entraîne également une plus grande chute de pression. Ces éléments peuvent vous aider à faire des économies.
• Ces vannes sont plus légères et moins coûteuses que les vannes à bille à passage intégral. Elles conviennent parfaitement aux projets disposant d'un espace réduit ou d'un budget limité.
• Utilisez des vannes à bille à passage réduit lorsque vous avez besoin d'une fermeture étanche. Vous n'avez pas besoin d'un débit maximal pour ces applications. Elles conviennent parfaitement aux systèmes de traitement de l'eau et aux systèmes CVC.
• Vérifiez toujours que le matériau est compatible avec votre système. Réfléchissez à l'utilisation que vous ferez de la vanne. Cela vous permettra de vous assurer que la vanne répondra à vos besoins.
• Installez la valve correctement. Entretenez-la régulièrement. Cela permet à la valve de mieux fonctionner et de durer plus longtemps.

Guide complet sur les vannes à bille à passage réduit

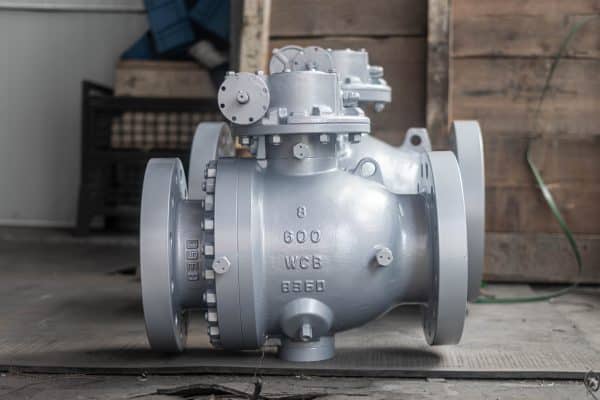

Qu'est-ce qu'un robinet à boisseau sphérique à passage réduit ?

Vous constaterez qu'une vanne à bille à passage réduit présente une ouverture intérieure plus petite que le tuyau auquel elle est raccordée. Cela signifie que le trou traversant la bille est inférieur ou égal à 85% du diamètre intérieur du tuyau. Les principales normes industrielles, telles que l'API 6D, utilisent cette définition. En revanche, une vanne à boisseau sphérique à passage intégral a une ouverture presque identique à celle du tuyau, généralement supérieure à 95% du diamètre du tuyau. Cette différence modifie le fonctionnement de la vanne dans votre système.

Lorsque vous examinez les différents types de vannes à bille, vous constatez que les deux principales options sont les vannes à passage réduit et les vannes à passage intégral. Les vannes à bille à passage réduit sont également appelées vannes à bille à orifice réduit. Elles sont utilisées lorsque vous souhaitez contrôler le débit, mais que vous n'avez pas besoin de la capacité de débit totale du tuyau. Cela en fait un choix populaire dans de nombreux secteurs.

Caractéristiques et fonctions principales

Vous pouvez repérer plusieurs caractéristiques clés qui distinguent les vannes à bille à alésage réduit des autres types de vannes à bille. Voici un tableau qui présente les principales différences :

Fonctionnalité	Robinet à tournant sphérique à passage intégral	Robinet à boisseau sphérique à passage réduit
Diamètre intérieur	Identique au pipeline	Plus petit qu'un pipeline
Poids	Plus lourd	À propos du briquet 30%
Coût	Plus élevé	Plus bas
Supports adaptés	Fluides visqueux	Les liquides normaux comme l'eau
Chute de pression	Minime	Remarquable
Nettoyage	Facile à nettoyer	Ne convient pas à un nettoyage fréquent

Vous remarquerez qu'une vanne à bille à passage réduit est plus légère et moins coûteuse qu'une vanne à bille à passage intégral. Cela en fait un choix judicieux lorsque vous souhaitez économiser de l'argent et de l'espace. NTGD, une marque de confiance dans l'industrie des vannes, propose des vannes à bille à passage réduit de haute qualité qui répondent à des normes strictes. Vous pouvez compter sur NTGD pour des vannes qui offrent une fermeture étanche et des performances fiables.

Les principales fonctions d'une vanne à bille à passage réduit comprennent :

• Restriction du débit : l'ouverture plus petite ralentit le fluide et restreint le débit.
• Économies : ces vannes sont moins chères que les modèles à passage intégral.
• Chute de pression : la conception entraîne une chute de pression plus importante, ce qui peut être utile dans certains systèmes.
• Spécifique à l'application : vous utilisez ces vannes lorsqu'un débit plus faible est acceptable.
• Encombrement réduit : sa taille compacte s'adapte parfaitement aux espaces restreints.

Les vannes à bille à passage réduit sont souvent utilisées pour l'eau, le gaz et d'autres fluides normaux. Elles fonctionnent mieux lorsque vous n'avez pas besoin de faire passer des outils de nettoyage dans la canalisation. Si vous devez transporter des fluides épais ou collants, vous devriez plutôt choisir une vanne à bille à passage intégral.

En lisant un guide complet comme celui-ci, vous apprendrez comment la conception d'une vanne à bille à passage réduit affecte votre système. Le passage plus petit peut réduire la charge sur votre pipeline et améliorer l'efficacité dans le bon contexte. Vous devez toujours choisir le type de vanne adapté à vos besoins. Ce guide complet vous aide à comprendre les différences afin que vous puissiez faire le meilleur choix pour votre projet.

Fonctionnement des vannes à bille à alésage réduit

Mécanisme interne

Une vanne à bille à passage réduit utilise une pièce interne simple pour contrôler le débit. Elle comporte une bille percée d'un trou au centre. Lorsque vous tournez la poignée, la bille tourne à l'intérieur de la vanne. Si le trou est aligné avec le tuyau, le fluide peut s'écouler. Si vous tournez la bille sur le côté, le trou bloque le tuyau et arrête l'écoulement.

L'ouverture d'une vanne à bille à alésage réduit est plus petite que celle du tuyau. Cela oblige le fluide à passer dans un espace plus étroit. On choisit ce modèle lorsqu'il n'y a pas beaucoup d'espace ou lorsqu'un débit maximal n'est pas nécessaire. L'ouverture plus petite entraîne une baisse de pression, ce qui convient à de nombreuses utilisations normales.

• La bille tourne pour ouvrir ou fermer la vanne.
• Une ouverture plus petite laisse passer moins de liquide.
• Vous obtenez une fermeture hermétique en tournant la poignée.
• Sa petite taille lui permet de s'adapter aux espaces restreints et il est plus léger.

Conseil : utilisez des vannes à bille à passage réduit lorsque vous souhaitez obtenir une fermeture étanche et que vous n'avez pas besoin de nettoyer l'intérieur à l'aide d'outils.

Caractéristiques d'écoulement

Les vannes à bille à passage réduit et les vannes à bille à passage intégral ont des caractéristiques de débit différentes. L'ouverture plus petite d'une vanne à passage réduit ralentit le débit et accélère le mouvement du fluide à l'intérieur. Cela entraîne une plus grande chute de pression à travers la vanne.

Type de soupape	Débit	Chute de pression	Coût	Application
Alésage complet	Maximum	Minime	Plus élevé	Besoins critiques en matière de flux
Alésage réduit	Réduit	Plus élevé	Plus bas	Projets sensibles aux coûts

Lorsque vous utilisez un robinet à boisseau sphérique à passage réduit, le fluide accélère lorsqu'il passe par le petit orifice. Le fluide ralentit à nouveau après avoir quitté le robinet, et une partie de la pression revient. Les robinets à boisseau sphérique ne sont pas adaptés pour contrôler le débit à mi-course. Si vous n'ouvrez le robinet qu'à moitié, le débit rapide peut endommager le boisseau et le joint.

• L'utilisation d'une vanne à orifice en V pour le contrôle entraîne d'importantes chutes de pression.
• Vous obtenez une pression de retour plus élevée qu'avec d'autres vannes de régulation.
• Le fluide ralentit après la vanne, ce qui favorise le retour de la pression.

1. Lorsque vous ouvrez la valve pour la première fois, le petit trou fait circuler le fluide très rapidement.
2. Plus vous l'ouvrez, plus le débit augmente, ce qui n'est pas le cas des vannes à bille standard.

Les vannes à bille à passage réduit permettent d'économiser de l'argent et de l'espace. Elles offrent un débit moindre et une perte de charge plus importante, mais elles sont moins coûteuses. Choisissez toujours la vanne adaptée à votre système pour obtenir les meilleurs résultats.

Vannes à bille à passage réduit vs passage intégral

Différences de conception

Lorsque vous examinez les vannes à bille à passage réduit et à passage intégral, vous constatez qu'elles ne sont pas identiques. La plus grande différence réside dans la taille de l'orifice à l'intérieur de chaque vanne. Les vannes à bille à passage intégral ont un orifice aussi grand que le tuyau. Cela permet au fluide de circuler facilement, sans pratiquement aucun blocage. Les vannes à bille à passage réduit ont un orifice plus petit. Le fluide doit donc passer par un espace plus étroit et rencontre davantage de résistance.

Débit et vitesse

La taille et la forme du trou modifient la façon dont le fluide circule. Les vannes à bille à passage intégral permettent au fluide de circuler facilement, ce qui garantit un débit maximal et une perte de charge minimale. Les vannes à bille à passage réduit ont un trou plus petit. Le fluide circule donc plus rapidement. Cette vitesse plus élevée peut entraîner un gaspillage d'énergie plus important et une perte de charge plus importante.

Type de vanne	Impact du débit	Impact de la chute de pression	Risque de cavitation
Port complet	Laisse passer le plus de fluide possible	Ralentit à peine le fluide	Peu de risques
Port standard	Moins de liquide passe à travers	Ralentit davantage le fluide	Risque plus élevé

• Les vannes à bille à passage intégral permettent au fluide de passer avec le moins de résistance possible.
• Les vannes à bille à orifice réduit ont un trou plus petit, ce qui entraîne une plus grande chute de pression.
• Dans de nombreux cas, le débit plus faible n'a pas beaucoup d'importance.

Vous devriez choisir des vannes à bille à passage intégral si vous souhaitez que le fluide circule facilement. Les vannes à bille à passage réduit conviennent si une légère chute de pression est acceptable et que vous souhaitez gagner de l'espace ou faire des économies.

Utilisations typiques

Les vannes à bille à passage réduit sont utilisées dans de nombreux endroits où l'espace et l'argent sont importants. Ces vannes fonctionnent bien lorsque vous n'avez pas besoin d'un débit maximal. Vous pouvez par exemple les utiliser dans les conduites d'eau, les conduites de gaz ou les systèmes de refroidissement. Leur petite taille est idéale pour les grands projets où vous souhaitez réduire les coûts.

• Les vannes à bille à passage réduit sont petites et provoquent une légère chute de pression, elles sont donc adaptées aux espaces restreints.
• Ils sont moins chers pour les gros travaux, par exemple lorsqu'un robinet à boisseau sphérique à passage réduit de 8 pouces s'adapte à un tuyau de 6 pouces.
• Le trou plus petit est utile si vous n'avez pas besoin d'un débit important.

Les vannes à bille à passage intégral sont plus adaptées aux tuyaux qui transportent des fluides épais, nécessitent des outils de nettoyage ou doivent maintenir une perte de pression très faible. Par exemple, les tuyaux de pétrole et de gaz, les usines de traitement de l'eau et les systèmes miniers utilisent souvent des vannes à bille à passage intégral pour éviter les obstructions et économiser de l'énergie.

Conseil : optez pour des vannes à bille à passage réduit si vous recherchez une fermeture étanche, un format compact et un prix avantageux, et si votre système peut supporter un débit légèrement inférieur.

Avantages et inconvénients

Avantages d'un alésage réduit

Lorsque vous choisissez des vannes à bille à alésage réduit, vous bénéficiez de nombreux avantages pour vos systèmes fluidiques. Ces vannes vous offrent un bon compromis entre performances et prix. Voici leurs principaux avantages :

Avantage	Description
Fiabilité	Moins de pièces mobiles signifie moins de pannes et une durée de vie plus longue.
Polyvalence	Vous pouvez utiliser ces robinets à boisseau sphérique dans de nombreuses applications différentes.
Facilité d'utilisation	Vous pouvez ouvrir ou fermer la vanne facilement et rapidement.
Durabilité	La conception simple signifie moins de réparations et une utilisation plus longue.
Chutes de pression minimales	Dans la plupart des cas, ces vannes à bille ne font baisser la pression que très légèrement.
Excellents coefficients d'écoulement	La conception permet d'éviter les dommages causés par les fluides épais et les boues.
Économies de coûts	Vous payez moins cher car la valve utilise moins de métal.
Compact et léger	Vous pouvez installer ces robinets à boisseau sphérique dans des espaces réduits et exigus.
Chute de pression acceptable	La faible perte de pression n'affecte pas la plupart des systèmes.

Les vannes à bille à passage réduit vous permettent d'économiser de l'argent et de l'espace. Elles coupent bien le débit et sont faciles à utiliser. De nombreuses entreprises utilisent ces vannes car elles fonctionnent bien pendant longtemps.

Conseil : si vous recherchez une vanne simple à utiliser et adaptée aux espaces réduits, les vannes à bille à passage réduit constituent un choix judicieux.

Inconvénients

Vous devez également connaître les inconvénients avant de choisir une vanne à bille à alésage réduit. Certains systèmes nécessitent un débit plus important ou une perte de pression moindre. Voici les principaux problèmes :

• La chute de pression est plus importante car le trou est plus petit.
• La vanne peut gaspiller de l'énergie, ce qui peut réduire le débit.
• Le couple plus faible exercé sur la tige de soupape peut rendre celle-ci plus difficile à contrôler et réduire sa durée de vie.
• La conception à alésage réduit diminue la surface d'écoulement, ce qui augmente la résistance.
• Les vannes plus petites ont des chutes de pression encore plus importantes car leur passage est étroit.

Si votre système nécessite un débit maximal ou une perte de pression très faible, vous devriez envisager d'autres robinets à boisseau sphérique. Choisissez toujours le robinet qui convient le mieux à votre système pour obtenir de bons résultats.

Applications des robinets à tournant sphérique à passage réduit

Secteurs courants

Les vannes à bille à passage réduit sont utilisées dans de nombreuses industries. Elles sont utiles lorsque l'espace, le poids et le coût sont des facteurs importants. Ces vannes coupent bien le débit et fonctionnent de manière fiable. On les trouve dans les usines de traitement des eaux et les usines chimiques. Elles sont également présentes dans les systèmes CVC et d'autres tuyauteries industrielles. Les ingénieurs choisissent les vannes à bille à passage réduit pour les projets qui nécessitent une petite taille et un prix plus bas.

L'industrie	Pourquoi utiliser des vannes à bille à passage réduit ?
Traitement de l'eau	Bon pour le contrôle du débit, ne rouille pas facilement
Traitement chimique	Supporte les produits chimiques puissants, permet de gagner de la place
CVC	Petite taille, facile à mettre en place
Industrie générale	Économique, s'adapte aux espaces restreints

Ces robinets à boisseau sphérique sont parfaits lorsque vous n'avez pas besoin d'un débit maximal. Leur légèreté et leur petite taille sont particulièrement utiles dans les endroits encombrés. Ils vous permettent également de réduire vos dépenses pour les gros travaux, car ils nécessitent moins de matériaux.

Remarque : choisissez une vanne à bille à alésage réduit si votre système ne nécessite pas l'utilisation d'outils de nettoyage dans les tuyaux.

Exemples pratiques

Vous pouvez trouver ces vannes à bille dans de nombreux endroits dans la vie réelle. Dans les usines de traitement des eaux, elles permettent de contrôler la quantité d'eau brute qui circule pendant les premières étapes du nettoyage. Ces vannes facilitent le filtrage et la décantation des impuretés. Elles permettent également de contrôler la quantité de produits chimiques ajoutée à l'eau. La vanne peut supporter des produits chimiques puissants et ne rouille pas. De nombreuses usines utilisent des machines pour ouvrir et fermer ces vannes automatiquement.

Pendant le filtrage, une vanne à bille achemine l'eau à travers les filtres et contribue à leur nettoyage. Cela permet de garantir leur bon fonctionnement. Dans les usines chimiques, ces vannes transportent des acides et des solvants. Leur petite taille leur permet de s'adapter à des tuyaux étroits et elles peuvent effectuer des tâches difficiles.

Dans les systèmes CVC, les vannes à bille contrôlent l'eau ou l'air dans les appareils de chauffage et de refroidissement. Leur petite taille permet de les installer facilement dans des pièces exiguës. On trouve également ces vannes dans les usines, où il est nécessaire d'arrêter rapidement le débit et de maintenir le fonctionnement des équipements.

• Traitement de l'eau : contrôle le débit, ajoute des produits chimiques, aide à filtrer
• Traitement chimique : déplace les acides et les solvants
• CVC : Contrôle le débit de chauffage et de refroidissement
• Fabrication : arrête rapidement le flux dans les chaînes de production

Vous améliorez le fonctionnement de votre système et réalisez des économies en choisissant le bon robinet à boisseau sphérique. Les robinets à boisseau sphérique à passage réduit vous offrent une fermeture étanche, une utilisation facile et une longue durée de vie.

Choisir le bon robinet à boisseau sphérique

Facteurs clés

Lorsque vous commencez à sélectionner les vannes à bille adaptées à votre système, vous devez tenir compte de plusieurs points importants. Chaque facteur vous aide à choisir la taille et le type adaptés à vos besoins. Voici les principaux éléments à vérifier :

• Compatibilité des matériaux: Choisissez un robinet à boisseau sphérique fabriqué dans un matériau adapté à votre fluide. L'acier inoxydable convient bien aux produits chimiques puissants et aux températures élevées. Le laiton, le bronze et le PVC conviennent bien à l'eau et aux fluides moins agressifs.
• Conditions de fonctionnement: Pensez à la température et à la pression dans votre système. Les travaux à haute pression nécessitent des matériaux résistants comme l'acier inoxydable ou l'acier au carbone. Les pressions plus faibles peuvent utiliser du laiton ou du plastique.
• Taille et conception des vannes: Choisissez toujours la taille adaptée à votre tuyau. Les vannes à bille à passage réduit sont plus petites et moins coûteuses. Elles fonctionnent mieux lorsque vous n'avez pas besoin d'un débit maximal.
• Pression nominaleVérifiez la pression nominale de la vanne. Assurez-vous qu'elle peut supporter la pression maximale de votre système. Une vanne à bille robuste empêche les fuites et garantit la sécurité de votre système.
• Maintenance et compatibilité: Recherchez des vannes à bille faciles à inspecter et à réparer. Assurez-vous que la vanne est compatible avec vos autres équipements.

Conseil : choisissez toujours la taille et le matériau adaptés afin d'obtenir les meilleures performances et la plus longue durée de vie possible pour vos vannes à bille.

Conseils d'installation

Une installation correcte permet à votre robinet à boisseau sphérique de durer plus longtemps et de mieux fonctionner. Suivez ces étapes pour obtenir les meilleurs résultats :

1. Nettoyez la canalisation avant d'installer la vanne. La saleté ou les débris peuvent endommager la bille et le siège.
2. Suivez les instructions du fabricant. Utilisez le couple approprié pour éviter les fuites.
3. Faites attention à la position de la vanne. Une orientation correcte permet à l'actionneur de bien fonctionner.
4. Utilisez des tuyaux propres et secs pour les raccordements pneumatiques. Cela permet à l'actionneur de fonctionner correctement.
5. Évitez d'actionner la vanne trop souvent. Cela réduit l'usure des joints et de l'actionneur.
6. Surveillez l'alimentation en air. Maintenez une pression constante et un air propre.
7. Respectez les limites de température et de pression. Cela permet d'éviter tout dommage prématuré.
8. Inspectez régulièrement la vanne pour détecter d'éventuelles fuites ou traces de corrosion. Remplacez les joints et les sièges si nécessaire.
9. Conservez un registre d'entretien. Cela vous aidera à suivre les performances de vos vannes à bille.

Remarque : formez votre équipe à utiliser correctement le robinet à boisseau sphérique. De bonnes habitudes et des contrôles réguliers contribuent à prolonger la durée de vie de votre robinet.

En suivant ces conseils, vous vous assurez que vos vannes à bille fonctionnent de manière sûre et efficace. En choisissant les vannes à bille adaptées et en les installant avec soin, vous protégez votre système et réalisez des économies à long terme.

---

Vous comprenez désormais les principaux points relatifs au choix et à l'utilisation des vannes à bille à alésage réduit.

• Les vannes à bille à passage réduit vous aident à contrôler le débit dans de nombreux systèmes.
• Ces vannes fonctionnent bien dans les applications à faible débit ou nécessitant une grande précision, telles que les dosages en laboratoire et les dosages chimiques.
• Vous devez connaître les différences entre les types de vannes à bille à passage intégral, standard et réduit.
• Toujours choisir un robinet à boisseau sphérique adapté à la pression et au débit requis par votre système.
• Choisissez une vanne adaptée à votre espace, à votre budget et à vos plans d'entretien.

Vous devez examiner votre système avant de choisir un robinet à boisseau sphérique. Si vous avez des questions, consultez un expert en robinetterie pour obtenir les meilleurs résultats.
