A Robinet à boisseau sphérique 3 pièces est un robinet d'arrêt quart de tour composé d'un corps central et de deux capuchons d'extrémité ou extrémités de connexion de tuyauterie. Cette structure de corps en trois parties est la raison pour laquelle le robinet est généralement choisi pour les lignes industrielles où le nettoyage, l'inspection, le remplacement du siège, le remplacement du joint ou l'accès à la maintenance sont importants.
La principale valeur d'un robinet à tournant sphérique en trois parties n'est pas simplement le fait que le corps comporte trois sections. En effet, il est souvent plus facile d'accéder au centre du corps, tandis que les extrémités de la tuyauterie peuvent rester connectées dans de nombreuses installations. Cela permet de réduire les perturbations de la tuyauterie et d'aider les équipes de maintenance à inspecter ou à entretenir les pièces internes telles que le boisseau, les sièges, les joints de tige, les joints de corps et les joints toriques.
Pour les acheteurs industriels, la question pratique est la suivante :
La conception du corps en trois parties réduit-elle les difficultés de maintenance, le temps d'arrêt et les risques liés au service pour cette application ?
Ce guide explique la construction du corps, les principales pièces, le principe de fonctionnement, la logique d'entretien, les points de spécification, l'adaptation à l'application et la distinction rapide entre les robinets à tournant sphérique à 2 pièces et à 3 pièces.
Qu'est-ce qu'un robinet à boisseau sphérique 3 pièces ?
Réponse rapide
A Robinet à boisseau sphérique 3 pièces est un robinet à tournant sphérique comportant trois sections principales de corps sous pression : un corps central et deux embouts ou extrémités de connexion de tuyauterie. Le boisseau, les sièges, l'interface de la tige, les joints du corps et les autres composants internes sont généralement situés autour du corps central. La vanne s'ouvre et se ferme en faisant pivoter la bille de 90 degrés.
Lorsque le trou de la bille est aligné avec la canalisation, le débit passe à travers la vanne. Lorsque la bille est tournée d'un quart de tour, le côté solide de la bille bloque le passage du flux.
La construction en trois pièces est importante car elle permet d'améliorer l'accès aux composants internes. Dans les conceptions appropriées, le corps central peut être retiré, ouvert ou pivoté pour le nettoyage, l'inspection ou le remplacement des sièges et des joints, avec moins de perturbations pour les extrémités du tuyau.

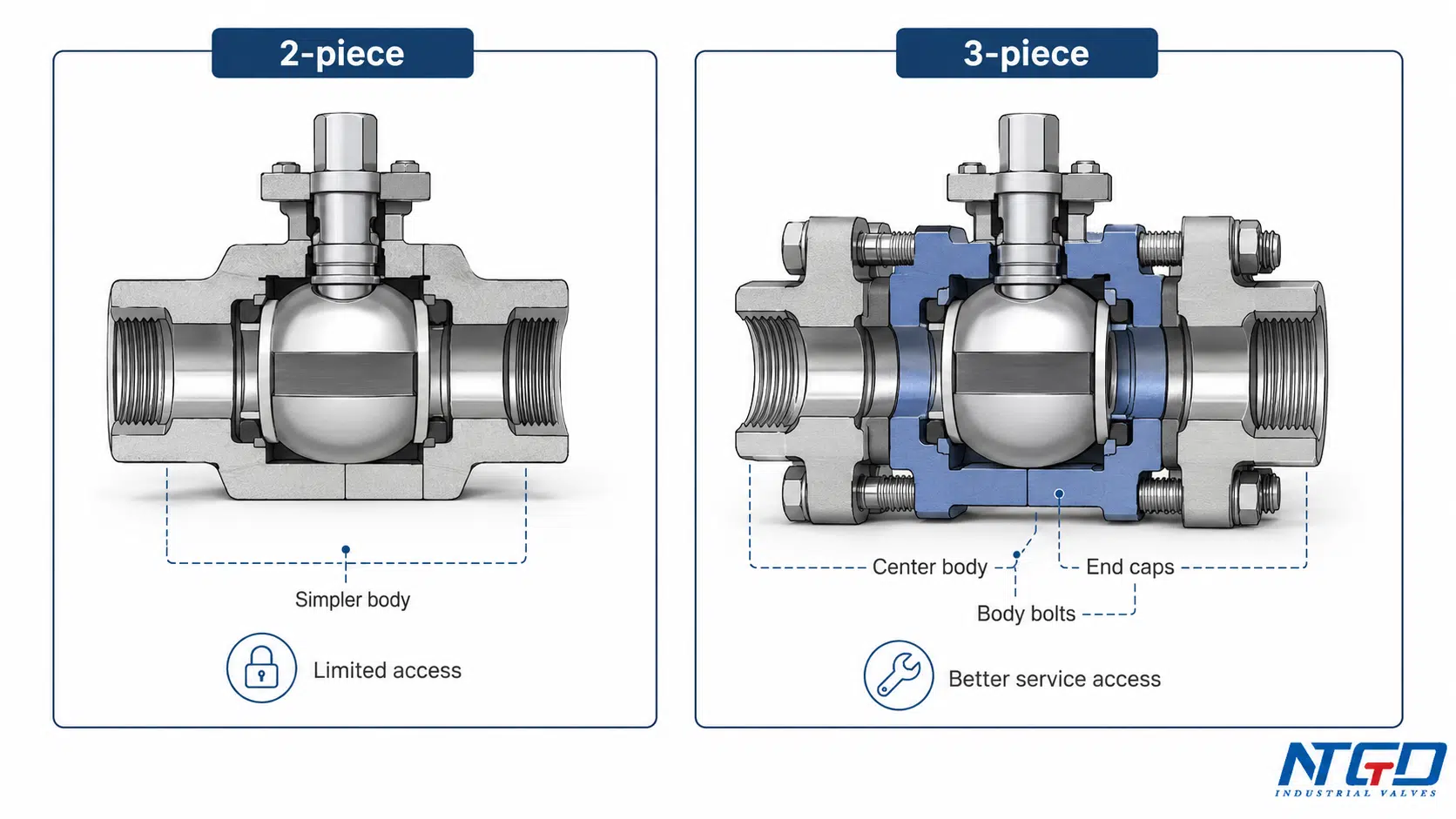

Pourquoi parle-t-on d'un modèle en trois parties ?
Ce nom ne signifie pas que le robinet ne comporte que trois pièces. Une vanne à boisseau sphérique en trois parties contient de nombreux composants, notamment le boisseau, la tige, les sièges, les joints de corps, les joints toriques, la garniture, les boulons, la poignée ou l'interface de l'actionneur.
Le terme “trois pièces” se réfère principalement à la construction de la carrosserie :
| Section du corps | Rôle de base |
|---|---|
| Corps central / corps principal | Comprend la bille, les sièges, l'interface de la tige, les joints du corps et la zone d'accès au service. |
| Capuchon d'extrémité / extrémité de raccordement de tuyau | Raccordement d'un côté de la vanne à la canalisation |
| Capuchon d'extrémité / extrémité de raccordement de tuyau | Connecte l'autre côté de la vanne à la canalisation |
Ces sections de corps sont généralement serrées ensemble par des boulons ou des goujons de corps. La conception exacte dépend de la taille du robinet, de la classe de pression, du matériau du corps, du raccordement d'extrémité, de la conception du siège et de la construction du fabricant.
La valeur principale : l'accès aux services, et pas seulement “trois parties”
Un dessin en trois parties doit être compris comme une conception d'une carrosserie utilisable. Il est souvent choisi lorsque l'accès interne a une valeur pratique.
Dans de nombreux systèmes industriels, la partie coûteuse de la maintenance des vannes n'est pas seulement la vanne elle-même. Il s'agit du temps d'arrêt, de la main d'œuvre, de la perturbation de la tuyauterie, de la difficulté de nettoyage et du risque lié à la réinstallation ou au réalignement de la vanne. Un corps en trois parties peut réduire ces problèmes lorsque l'application nécessite des inspections, des nettoyages ou des remplacements répétés des pièces d'usure.

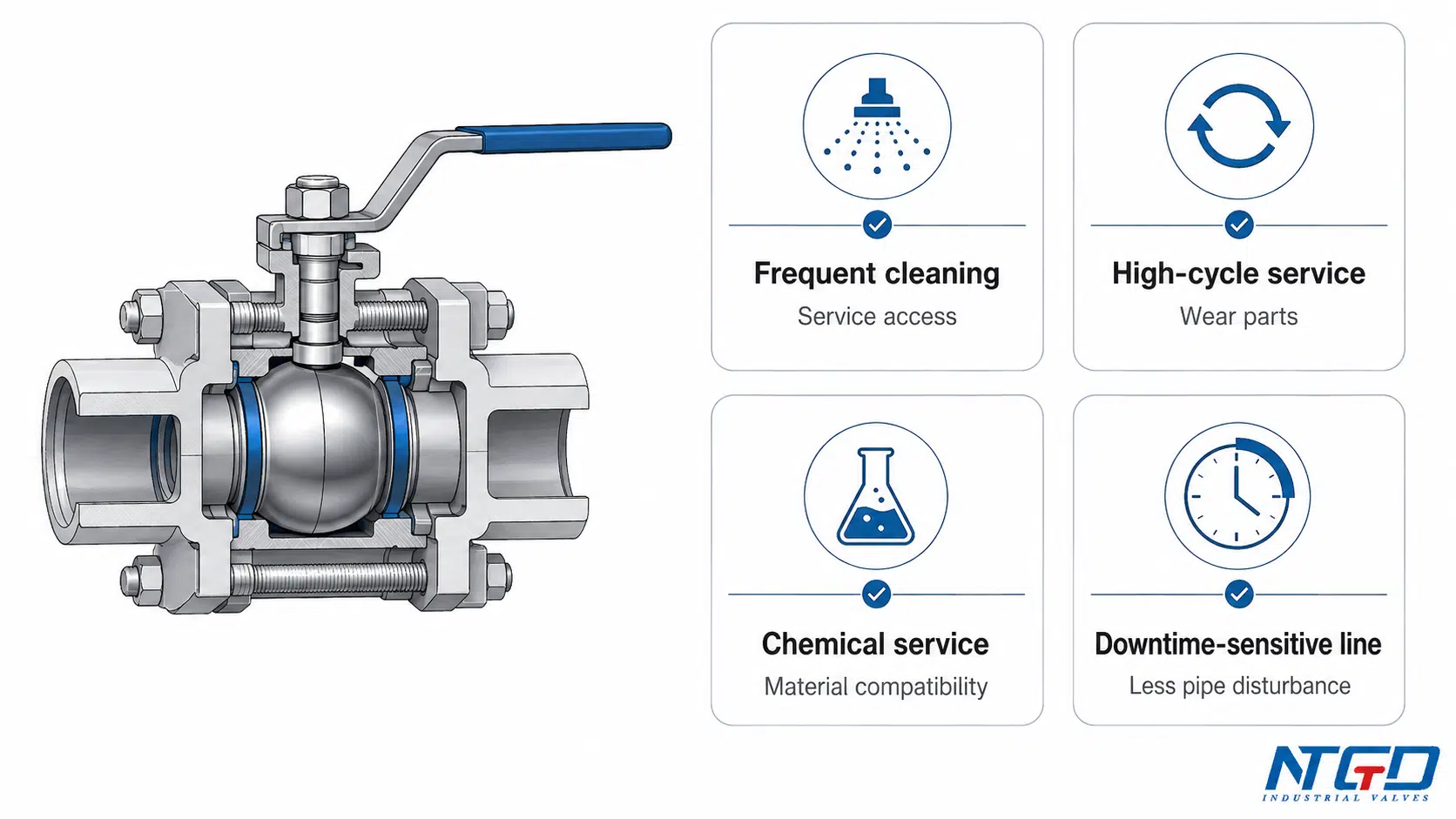

Un robinet à boisseau sphérique 3 pièces est souvent envisagé lorsque :
- les pièces internes peuvent nécessiter une inspection ;
- Les sièges ou les joints peuvent s'user avec le temps ;
- un accès au nettoyage est nécessaire ;
- le temps d'arrêt est coûteux ;
- les raccordements de tuyaux ne doivent pas être perturbés de manière répétée ;
- la vanne est installée sur une ligne de production où la facilité d'entretien influe sur la fiabilité à long terme.

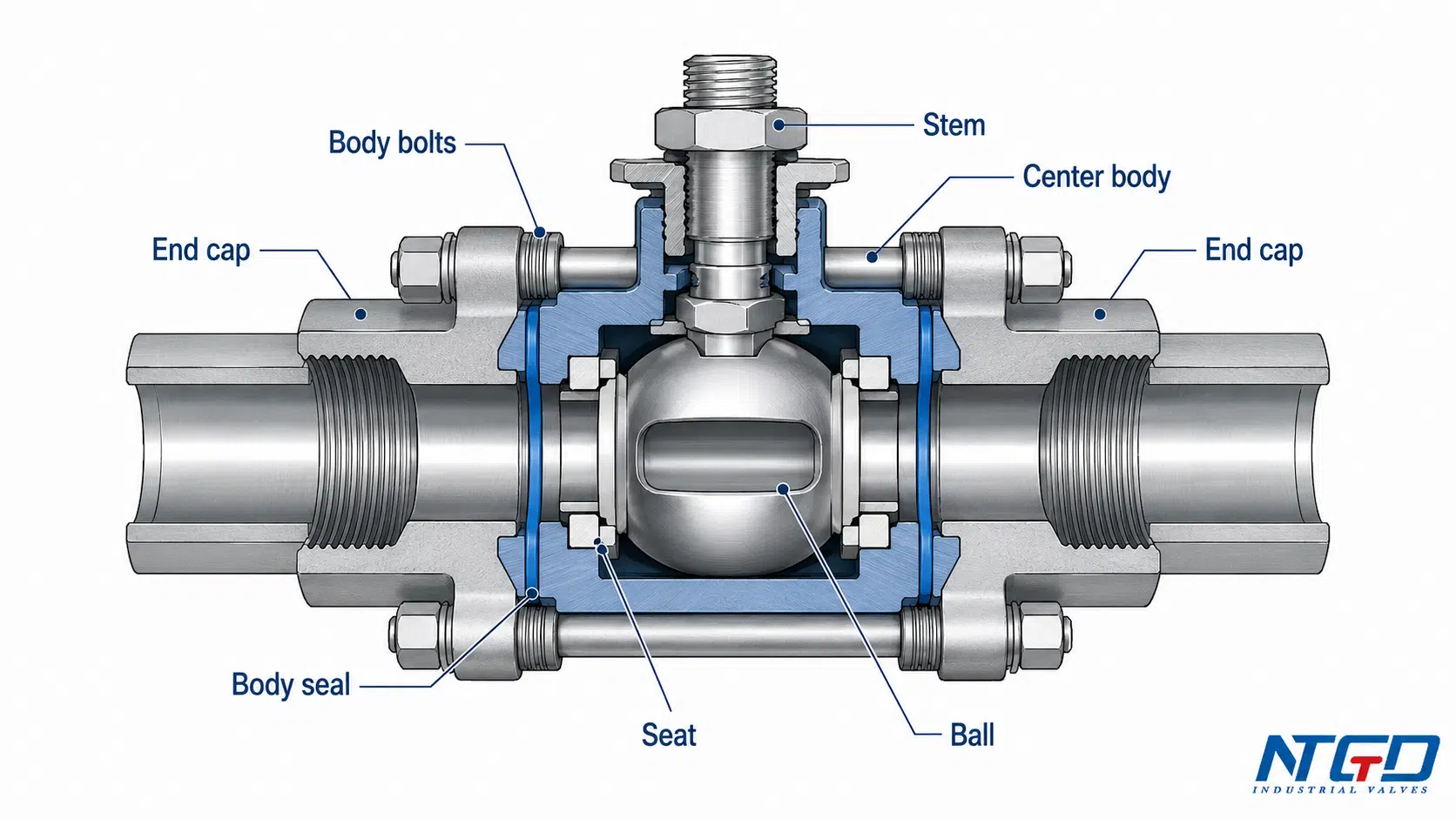

Conception du corps du robinet à tournant sphérique en trois parties : Corps central, capuchons d'extrémité et boulons
Corps central / corps principal
Le corps central est la principale zone de service d'un robinet à tournant sphérique en trois parties. Il abrite généralement le boisseau, les sièges, l'interface de la tige, les joints du corps et la zone d'étanchéité autour de la cavité du boisseau.
Le corps central doit faire plus que contenir la pression. Il doit maintenir l'alignement de la bille et des sièges, supporter l'interface de la tige et maintenir un environnement d'étanchéité stable. Si le corps central est mal aligné, endommagé ou mal assemblé, le robinet peut présenter des fuites, un couple plus élevé, une usure inégale du siège ou une fermeture peu fiable.
C'est pourquoi le corps central est le cœur d'une robinet à boisseau sphérique corps 3 pièces conception. C'est le point de rencontre entre le confinement de la pression, la performance d'arrêt et l'accès à la maintenance.
Deux embouts / raccords de tuyauterie
Les deux capuchons d'extrémité constituent les points de raccordement à la tuyauterie. Selon la conception de la vanne, ils peuvent être filetés, soudés par emboîtement, soudés bout à bout, à brides, ou tout autre type de raccordement adapté au projet.
Les embouts remplissent trois fonctions principales :
- Ils raccordent la vanne à la canalisation.
- Ils contribuent à la compression et à l'étanchéité de l'ensemble du corps.
- Ils permettent d'accéder plus facilement au corps central dans de nombreux modèles en trois parties.
Dans de nombreuses installations, les extrémités des raccords de tuyauterie peuvent rester dans la tuyauterie alors que le corps central est accessible. C'est l'une des raisons pour lesquelles un robinet à boisseau sphérique à corps en trois parties est préféré dans les services sensibles à la maintenance.
Ceci doit être vérifié par rapport à la conception réelle de la vanne. La disposition de la tuyauterie, l'espace libre, le raccordement d'extrémité, la disposition des boulons et les instructions du fabricant sont autant d'éléments qui déterminent si la section centrale peut être retirée ou basculée en toute sécurité.
Boulons de corps, joints de corps et joints toriques
Les boulons ou goujons de carrosserie maintiennent la carrosserie centrale et les capuchons d'extrémité ensemble. Ils contrôlent la compression de l'assemblage de la carrosserie. Une charge inégale sur les boulons, des fixations desserrées, des filetages endommagés ou un assemblage incorrect peuvent réduire la compression du joint et créer des fuites au niveau du joint du corps.
Les joints de corps, les joints d'étanchéité ou les joints toriques assurent l'étanchéité du joint entre le corps central et les embouts. Il s'agit de points d'étanchéité statiques, mais ils sont tout de même importants car une soupape en trois parties comporte plus de zones de joint de corps qu'une soupape en une seule partie.
Une carrosserie fiable en trois parties doit être contrôlée :
- l'étanchéité du joint de corps ;
- compression des joints de corps ;
- l'alignement entre les sections du corps ;
- compression du siège ;
- les effets des vibrations ou des cycles thermiques ;
- le serrage correct des boulons lors de l'assemblage.
La disposition accessible des boulons et des joints fait partie de la valeur de maintenance. Il permet au personnel de maintenance qualifié d'inspecter les zones d'étanchéité des joints de corps plus directement que dans les constructions de corps moins faciles à entretenir, à condition que la conception du robinet et les procédures de l'usine le permettent.
Comment la conception de la carrosserie favorise le service en ligne
La conception du corps favorise la facilité d'entretien car le corps central est séparé des extrémités de raccordement de la tuyauterie. Lors d'une maintenance planifiée, il est souvent possible d'ouvrir le robinet ou d'y accéder pour l'inspecter, le nettoyer, remplacer le siège ou le joint d'étanchéité en perturbant moins la tuyauterie que dans le cas de modèles de corps plus simples.
Cette logique de service est la véritable raison de la conception du corps en trois parties. Le robinet n'est pas seulement divisé en trois sections pour des raisons de commodité de fabrication. Il est construit pour rendre l'accès interne plus pratique lorsque les conditions de service justifient cette complexité supplémentaire.

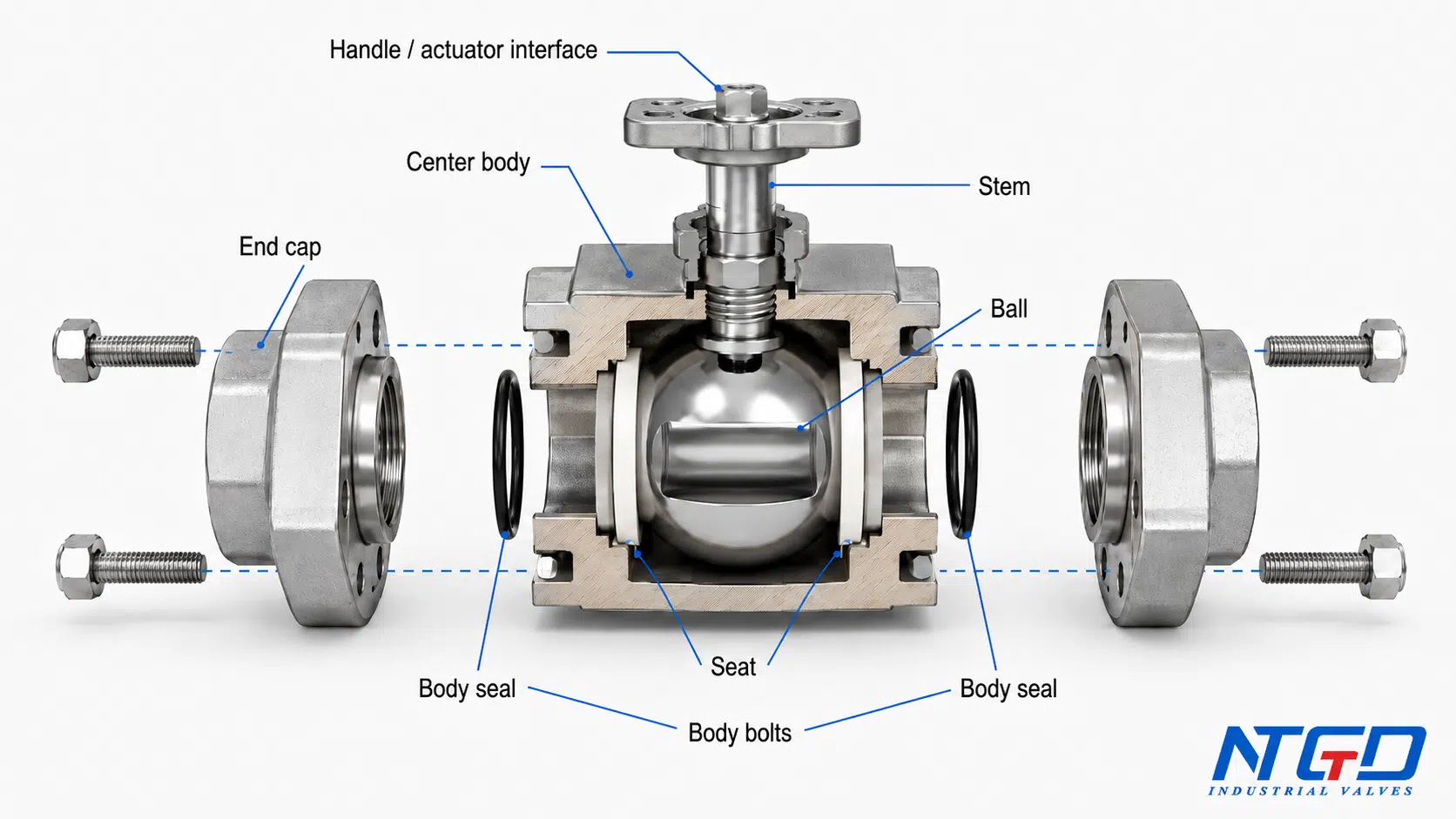

Vanne à bille 3 pièces Pièces et composants
Un robinet à boisseau sphérique en trois parties contient à la fois des pièces communes et des pièces de rechange spécifiques. Ces pièces ne doivent pas être considérées uniquement comme une liste de pièces de rechange. Chaque composant a une incidence sur le confinement de la pression, la fermeture, le couple, l'étanchéité, l'accès à la maintenance ou la fiabilité du service.
Pièces sous pression
Les pièces sous pression forment le périmètre de la valve et soutiennent l'assemblage interne.
Il s'agit notamment de
- corps central ;
- les capuchons ou les raccords d'extrémité ;
- les boulons ou les goujons de la carrosserie ;
- écrous et rondelles ;
- les joints de corps, les joints toriques ou les joints de corps.
Le corps central et les embouts sont généralement fabriqués à partir de matériaux métalliques sélectionnés en fonction de la pression, de la température, de la résistance à la corrosion et de la résistance mécanique. Le matériau final doit correspondre au support et aux spécifications du projet.
Pièces de contrôle du débit et de fonctionnement
Les pièces de régulation du débit et de fonctionnement contrôlent la position ouverte et fermée de la vanne.
Il s'agit notamment de
- ballon ;
- la tige ou l'arbre ;
- la poignée, l'opérateur de l'engrenage ou l'interface de l'actionneur ;
- le dispositif de verrouillage s'il est prévu ;
- ou le support de l'actionneur si nécessaire.
La sphère est traversée par un alésage. Lorsque l'alésage est aligné avec la canalisation, la vanne est ouverte. Lorsque le boisseau tourne de 90 degrés, le robinet est fermé. La tige transfère le couple de la poignée ou de l'actionneur au boisseau.
Pièces d'étanchéité et d'entretien
Les pièces d'étanchéité contrôlent les fuites à travers la soupape et autour des joints de la tige ou du corps.
Il s'agit notamment de
- sièges ;
- les joints de corps ou les joints toriques ;
- emballage de la tige ;
- joint de tige ;
- la rondelle de butée ou la douille, le cas échéant ;
- les bagues d'étanchéité ou les pièces de garniture correspondantes.
Les sièges déterminent les performances d'arrêt. La garniture de tige ou les joints de tige permettent d'éviter les fuites externes autour de la tige. Les joints de corps permettent d'éviter les fuites entre le corps central et les capuchons d'extrémité.
Tableau des pièces détachées : fonction et pertinence du service
| Pièce / composant | Localisation | Fonction | Pourquoi c'est important dans le cas d'un design en trois parties | Note de service |
|---|---|---|---|---|
| Corps central / corps principal | Partie centrale du corps de la valve | abrite la sphère, les sièges, l'interface de la tige et la zone d'étanchéité | Il s'agit de la principale zone d'accès aux services, et pas seulement d'une coquille de pression. | Vérifier l'alignement, la corrosion, les dépôts, l'usure interne et l'état des joints de carrosserie. |
| Embouts / raccords de tuyauterie | Les deux côtés du corps central | Raccordement de la vanne à la canalisation | Dans de nombreux cas, les extrémités des tuyaux peuvent rester en place pendant que l'on accède au corps central. | Confirmer le type de connexion, le dégagement des tuyaux et la procédure de démontage avant de procéder à l'entretien. |
| Boulons / goujons de carrosserie | Autour des articulations du corps | Fixer le corps central et les capuchons d'extrémité ensemble | La charge des boulons affecte la compression des joints de carrosserie et l'intégrité de l'articulation de la carrosserie. | Un serrage inégal ou des fixations endommagées peuvent créer des fuites externes. |
| Joints de corps / joints toriques | Entre les sections du corps | Sceller les joints entre le corps central et les capuchons d'extrémité | Ces joints statiques sont des pièces de service essentielles dans une construction en trois parties | Vérifier le vieillissement du joint, la compatibilité chimique, la déformation et la propreté de la gorge. |
| Boule | A l'intérieur du corps central | Ouvre ou bloque le flux | La balle est accessible par la partie centrale du corps dans de nombreux modèles utilisables. | Vérifier qu'il n'y a pas de rayures, de dommages au revêtement, de corrosion ou de dépôts susceptibles d'affecter la fermeture. |
| Tige / arbre | Entre l'opérateur et la balle | Transfère le couple à la balle | L'alignement de la tige affecte le couple, l'étanchéité et la fiabilité du fonctionnement en ouverture-fermeture. | Vérifier l'usure de la tige, la flexion, la zone de contact de la garniture et l'alignement de l'actionneur. |
| Sièges | Autour du ballon | Joint entre la bille et le corps | L'accès aux sièges est l'une des principales raisons pour lesquelles les acheteurs choisissent une conception en trois parties. | L'usure, le gonflement ou l'attaque chimique du siège peuvent provoquer des fuites internes ou un couple élevé. |
| Garniture de tige / joint de tige | Autour de la tige | Empêche les fuites externes autour de la tige | Les opérations répétées et la compatibilité des fluides affectent la durée de vie de l'étanchéité de la tige. | Inspecter si une fuite de la tige, une augmentation du couple ou une perte de compression de la garniture apparaît. |
| Rondelle de butée / douille | Autour de la zone de la tige, si elle est utilisée | Favorise le mouvement de la tige et réduit les frottements | Aide à stabiliser le couple de fonctionnement lorsque la conception utilise cette pièce | Tous les robinets à tournant sphérique trois pièces n'utilisent pas la même disposition de support de tige |
| Interface poignée/actionneur | Corps de vanne extérieur | Fonctionnement manuel ou automatisé | Le choix de l'opérateur influe sur le couple, l'accès, l'automatisation et la marge de sécurité. | Confirmer le couple, la fréquence du cycle, l'environnement et la position d'échec en cas d'automatisation. |
| Pièces de garniture | Pièces internes d'étanchéité et de fonctionnement | Soutenir l'arrêt et le fonctionnement | La définition exacte de la garniture varie selon le fabricant et la série de vannes | Ne pas supposer que les pièces d'habillage ou de réparation sont interchangeables d'un modèle à l'autre. |
Ce tableau présente les pièces d'un robinet à boisseau sphérique 3 pièces en tant que composants fonctionnels. Il ne s'agit pas d'un catalogue de pièces de rechange universel. Les sièges, les joints toriques, les joints de corps, les tiges, les billes et les sections centrales doivent correspondre à la conception, à la taille, à la classe de pression, au matériau, à la construction du siège et aux dimensions du fabricant du robinet.
Comment fonctionne un robinet à boisseau sphérique en trois parties ?
Ouverture et fermeture par quart de tour
Un robinet à tournant sphérique en trois parties fonctionne comme un robinet quart de tour. La poignée ou l'actionneur fait tourner la tige de 90 degrés, et la tige fait tourner le boisseau.
Lorsque l'alésage de la bille est parallèle à la canalisation, le débit passe à travers la vanne. Lorsque l'alésage de la sphère est perpendiculaire à la canalisation, le côté solide de la sphère bloque le passage de l'écoulement.
Cela rend le robinet plus rapide à utiliser que les robinets multitours. Elle permet également d'identifier facilement les positions ouverte et fermée lorsqu'une poignée manuelle est utilisée.
Alignement et fermeture de l'alésage de la bille
La bille est percée en son centre. En position ouverte, cet alésage forme le passage du flux. En position fermée, l'alésage est éloigné de la voie d'écoulement.
Pour une fermeture fiable, la surface de la bille doit être étanche par rapport aux sièges. Si la bille est rayée, si les sièges sont usés ou si des débris sont piégés autour de la zone d'étanchéité, une fuite peut se produire à travers la vanne fermée.
Le type d'alésage est également important :
| Type d'alésage | Effet de flux | Logique de sélection typique |
|---|---|---|
| Plein orifice / plein alésage | La taille de l'alésage est proche de l'alésage du tuyau | Utilisé lorsqu'une chute de pression plus faible ou un accès plus facile au nettoyage sont importants. |
| Alésage réduit | L'alésage est plus petit que l'alésage du tuyau | Utilisé lorsqu'une certaine perte de charge est acceptable et que la compacité ou le coût doivent être contrôlés. |

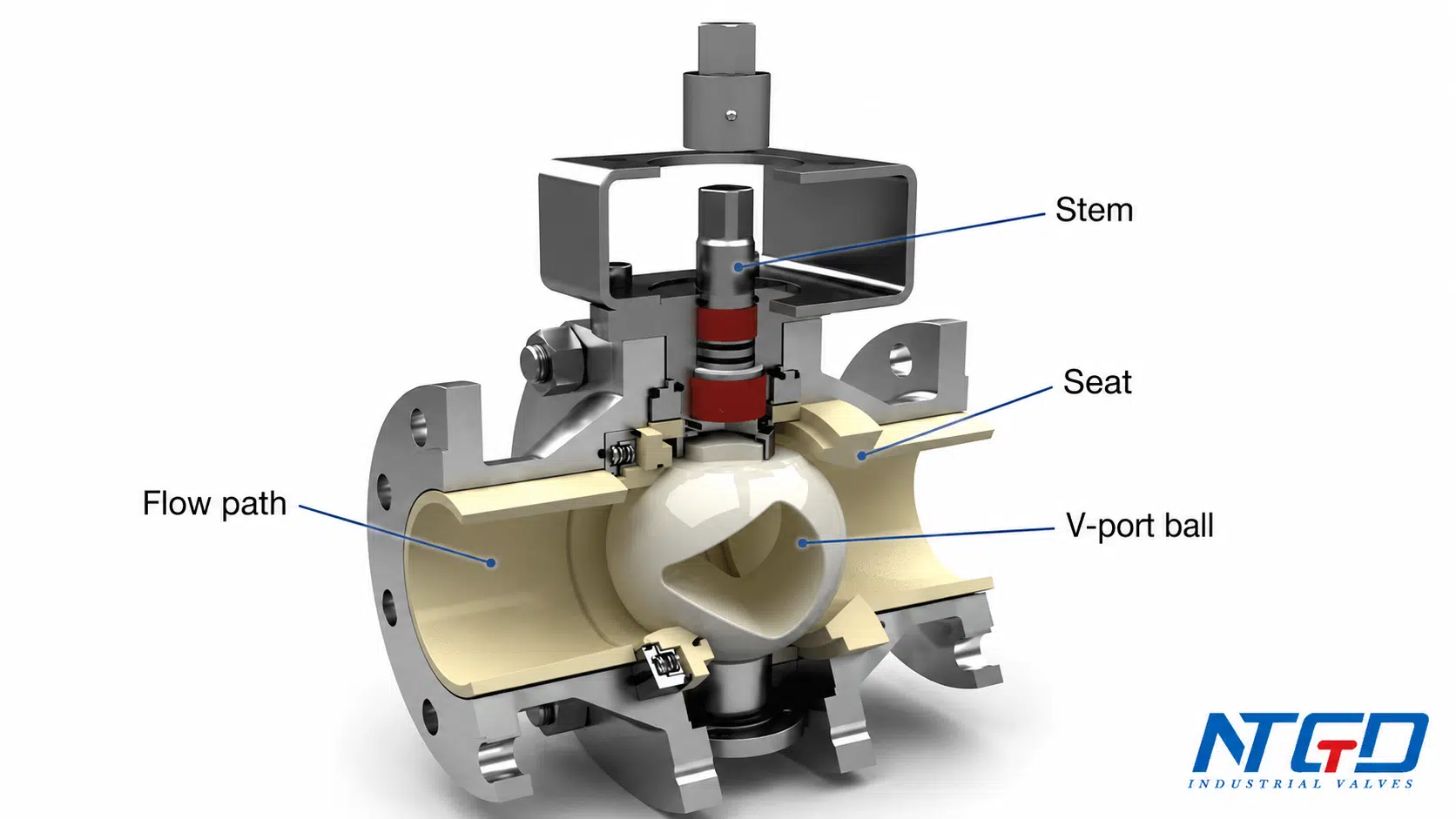

| Port en V | La bille ou le siège a une ouverture en forme de V | Utilisé lorsqu'une régulation plus contrôlée du débit est nécessaire, et non une simple fermeture. |
La conception exacte de l'alésage doit correspondre au débit requis, à la tolérance de perte de charge, à l'état du fluide et aux attentes en matière de contrôle.
Etanchéité du siège et transfert du couple de la tige
La tige transfère le couple de l'opérateur à la bille. Les sièges soutiennent la bille et assurent l'étanchéité. La garniture ou le joint de tige empêche les fuites autour de la tige.
Dans un conception d'une boule flottante, La pression de la conduite peut pousser la bille vers le siège en aval. Dans un conception à tourillon, Dans le cas des robinets à tournant sphérique, la bille est supportée mécaniquement et la logique de chargement du siège dépend de la conception. Ces deux types de vannes peuvent être utilisés dans les applications de vannes à boisseau sphérique, mais elles ne doivent pas être considérées comme une seule et même sélection.
Pourquoi le principe de fonctionnement est-il distinct de la conception du service de la carrosserie ?
Le principe d'ouverture et de fermeture d'un robinet à boisseau sphérique en trois parties est similaire à celui des autres robinets à boisseau sphérique. La différence réside dans la construction de la carrosserie et accès aux services.
Le principe de fonctionnement explique comment la vanne s'ouvre et se ferme. La conception du corps en trois parties explique comment les pièces internes peuvent être atteintes pour le nettoyage, l'inspection ou le remplacement. La fiabilité à long terme du boisseau, des sièges, de la tige et des joints dépend non seulement du principe du quart de tour, mais aussi de la possibilité d'entretenir ces pièces lorsque les conditions de service l'exigent.
Pourquoi la conception en trois parties améliore-t-elle le nettoyage, l'inspection et la maintenance ?

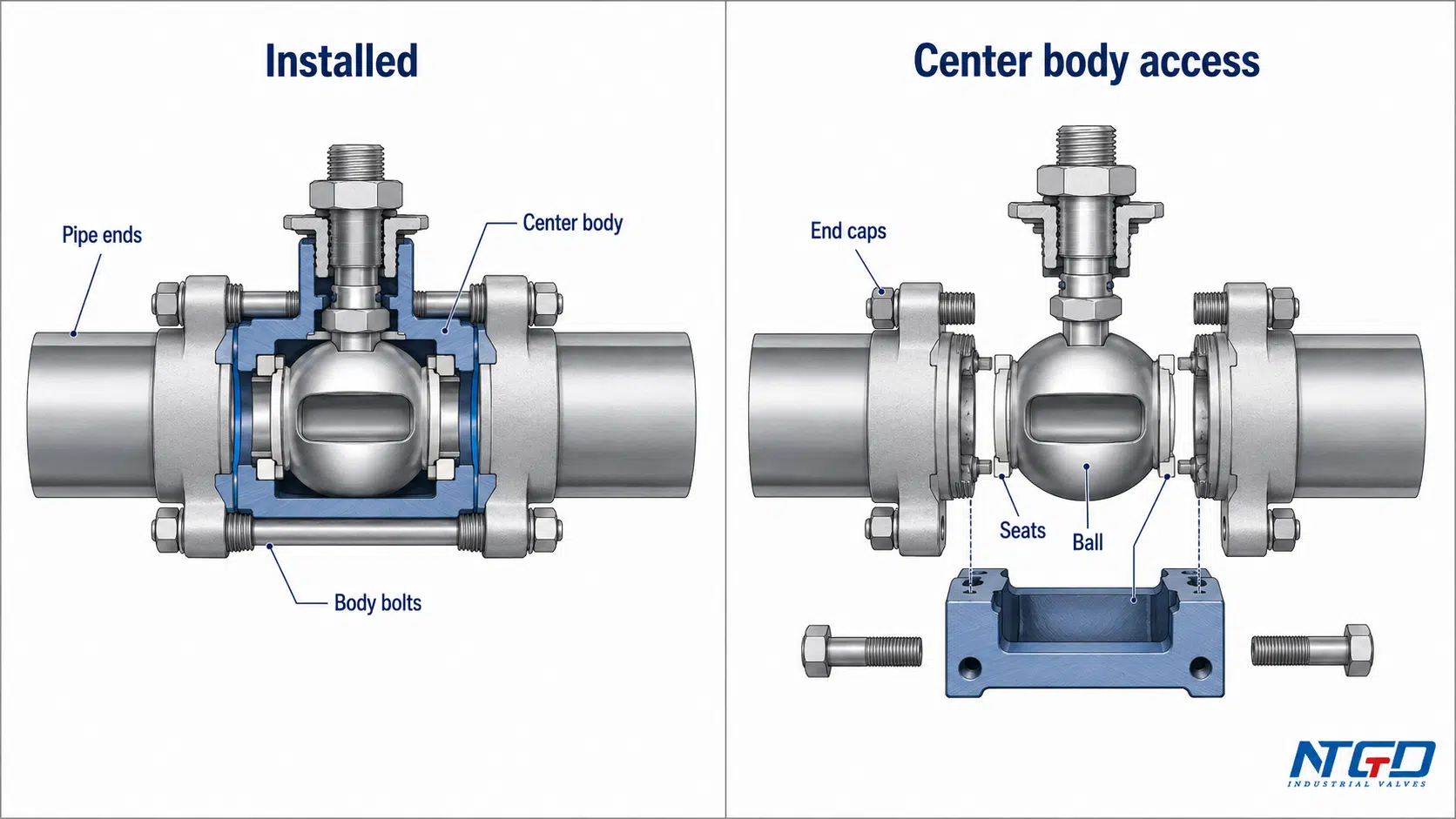

Section centrale amovible ou accessible
L'avantage d'un robinet à tournant sphérique en trois parties réside dans la séparation entre le corps central et les extrémités de la tuyauterie. Dans de nombreuses conceptions, la section centrale peut être retirée, ouverte ou accessible sans retirer complètement les extrémités de la tuyauterie.
Cela peut s'avérer utile lorsque la vanne est installée sur une ligne qui nécessite un entretien :
- le nettoyage régulier ;
- l'inspection interne ;
- remplacement du siège ;
- remplacement du joint ;
- l'élimination des dépôts ;
- un délai d'entretien plus rapide.
Dans les services sensibles au nettoyage ou à cycle élevé, un accès plus facile au corps central peut réduire les perturbations de la tuyauterie et raccourcir les travaux d'arrêt planifiés, à condition que la conception de la vanne et la disposition de la tuyauterie permettent l'accès au corps central.
Accès au siège, au joint, à la bille et à la tige
La construction en trois pièces est utile car les pièces les plus susceptibles de s'user sont généralement situées au centre du corps.
Il s'agit notamment de
- sièges ;
- ballon ;
- zone d'étanchéité de la tige ;
- joints de corps ;
- Joints toriques ;
- l'emballage ;
- la rondelle de butée ou la douille, le cas échéant.
Lorsque ces pièces peuvent être inspectées ou remplacées sans avoir à remplacer l'ensemble de la vanne, la planification de la maintenance devient plus pratique. Ceci est particulièrement important lorsque des dommages au siège, le vieillissement des joints, des dépôts de fluides ou des cycles répétés peuvent affecter les performances d'obturation.

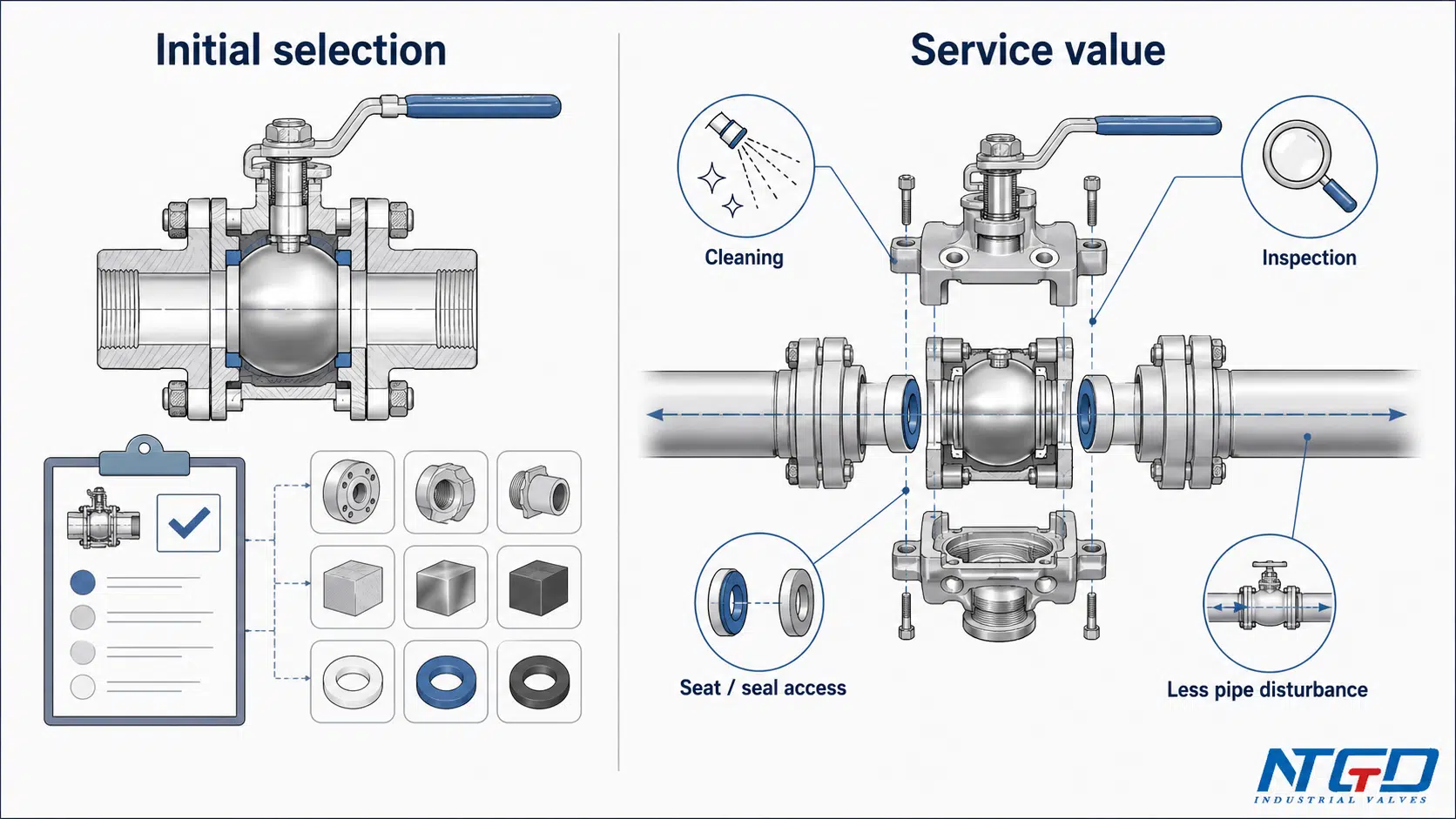

Temps d'arrêt et impact sur la main-d'œuvre
Le prix d'achat d'un robinet à tournant sphérique en trois parties est souvent plus élevé que celui des robinets à corps plus simples. Les acheteurs le choisissent encore lorsque la valeur du cycle de vie est plus importante que le coût d'achat initial le plus bas.
La comparaison des coûts doit inclure
| Facteur de coût | Pourquoi c'est important |
|---|---|
| Coût initial de la valve | La construction en trois parties est généralement plus complexe |
| Travail d'entretien | Un meilleur accès peut réduire le temps de travail lors d'un service planifié |
| Coût de l'arrêt | Un accès plus rapide peut raccourcir les fenêtres de maintenance planifiée |
| Exigences en matière de nettoyage | Des nettoyages fréquents peuvent justifier une conception de la carrosserie en état de marche |
| Remplacement des sièges et des joints | Les pièces d'usure remplaçables peuvent réduire la nécessité d'un remplacement complet de la valve. |
| Risque de réinstallation | Une perturbation moindre de la tuyauterie peut réduire l'alignement et le risque de fuite |
Une vanne en trois parties n'est pas toujours l'option la moins coûteuse à l'achat. Elle devient plus intéressante lorsque l'accès au nettoyage, le remplacement des sièges et des joints ou la réduction des temps d'arrêt présentent une réelle valeur opérationnelle.
Attention à la compatibilité des pièces de rechange
Un corps en trois parties ne signifie pas que toutes les pièces sont interchangeables d'un fabricant ou d'un modèle à l'autre. Les sièges, les joints toriques, les joints de tige, les joints de corps, les boulons et les sections centrales doivent correspondre à la conception de la vanne.
La compatibilité du remplacement doit être vérifiée :
- taille de la valve ;
- classe de pression ;
- matériau du corps ;
- le matériau du siège et du joint ;
- les dimensions du face-à-face ;
- modèle de boulon ;
- conception de la tige ;
- la liste des pièces du fabricant ;
- le support de service et la température.
Différents fabricants, et même différentes séries d'un même fabricant, peuvent utiliser des géométries de siège, des dispositions d'étanchéité de tige, des profils de joints de corps et des dimensions de corps central différents. Un remplacement non vérifié peut entraîner des fuites, un couple anormal, une mauvaise fermeture ou un service dangereux.

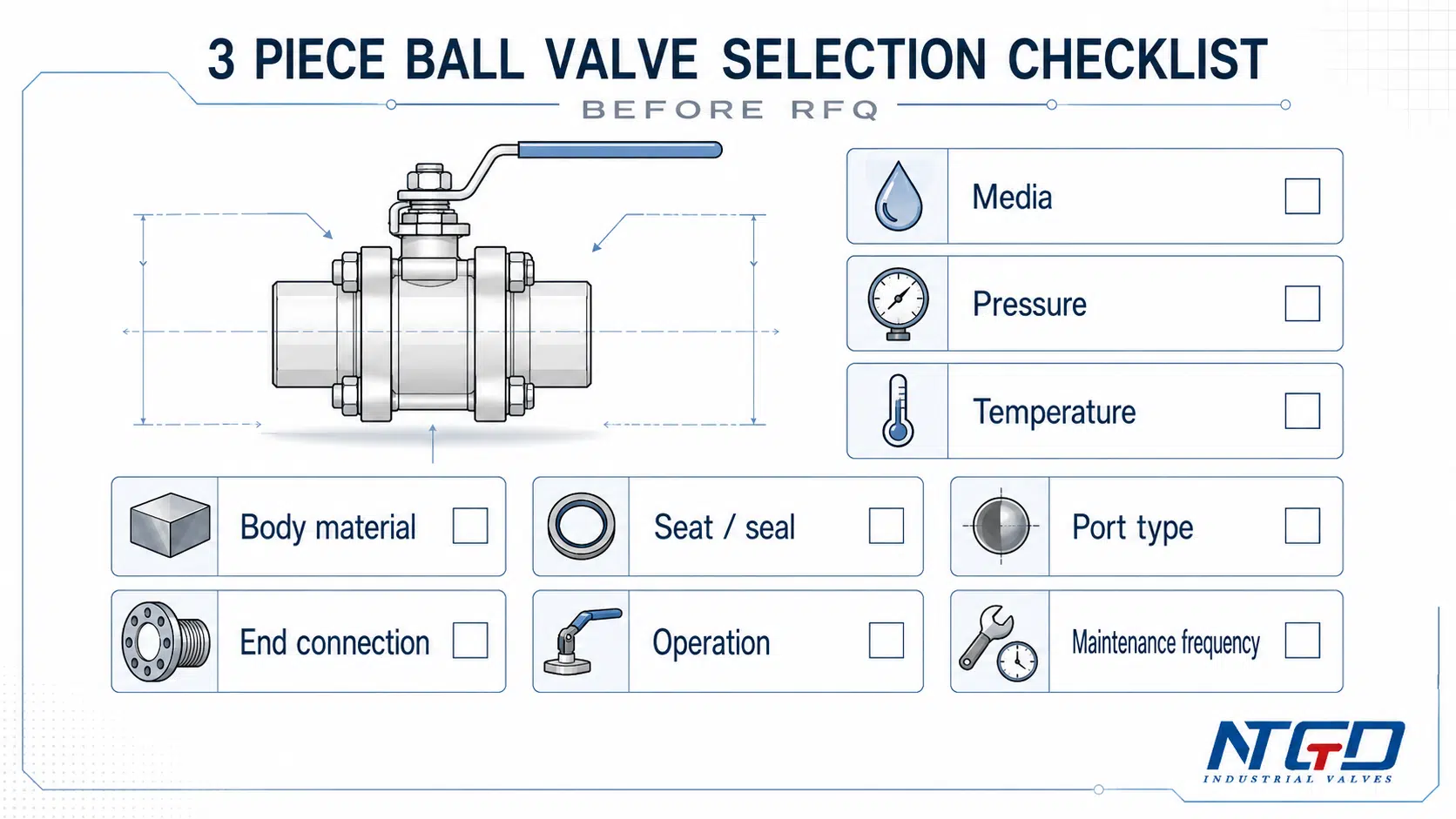

Options de conception et spécifications à vérifier avant l'appel d'offres
Un robinet à tournant sphérique 3 pièces peut être configuré de différentes manières. Ces options doivent être vérifiées avant de demander une recommandation.

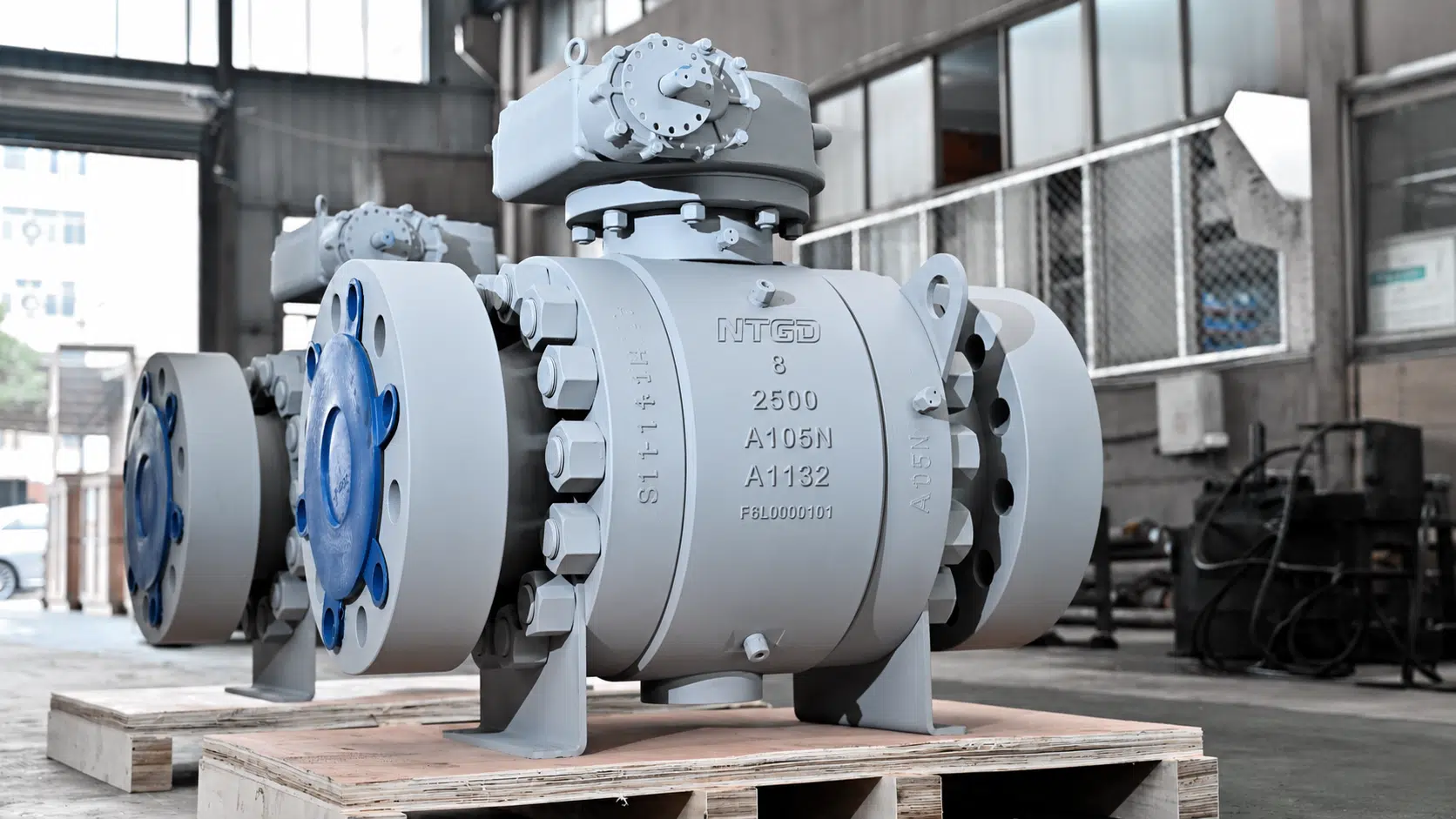

Matériau du corps
Les matériaux les plus courants comprennent l'acier au carbone, l'acier inoxydable et d'autres alliages spécifiques au projet. Le matériau final dépend de la corrosion, de la pression, de la température, de l'environnement externe et des spécifications du projet.
A Robinet à boisseau sphérique en acier inoxydable 3 pièces peut convenir lorsque la résistance à la corrosion ou la propreté est importante. Un corps en acier au carbone peut être utilisé dans d'autres services industriels lorsque le milieu et l'environnement le permettent. Le matériau doit être vérifié en fonction du fluide, de la température de fonctionnement et de la norme du projet.
Type de port
Le type d'orifice a une incidence sur la perte de charge, le nettoyage et la capacité d'écoulement.
| Type de port | Caractéristiques principales | Note de sélection |
|---|---|---|
| Plein orifice / plein alésage | Passage de flux plus important | Utile lorsqu'il est important de réduire la perte de charge ou de faciliter l'accès au nettoyage. |
| Alésage réduit | Passage d'écoulement plus petit | Peut réduire la taille et le coût, mais le débit et la perte de pression doivent être acceptables. |
| Port en V | Ouverture en forme pour le contrôle du débit | Utilisé lorsqu'un comportement d'étranglement ou de contrôle est nécessaire |
A robinet à boisseau sphérique à passage intégral dans un corps en trois parties est souvent envisagé lorsque la résistance inférieure est importante. A conception à alésage réduit peut être acceptable lorsque le processus peut tolérer une perte de charge supplémentaire. A Robinet à boisseau sphérique à orifice en V doit être considérée comme une option orientée vers le contrôle, et non comme une configuration d'arrêt standard.
Raccordement final
Le raccordement d'extrémité détermine la manière dont la vanne se raccorde à la canalisation et comment l'accès au service est géré.
| Raccordement final | Considérations générales |
|---|---|
| Fileté | Compact et commun pour les petites tailles |
| Soudure par emboîtement | Utilisé lorsque l'intégrité du tube soudé est requise |
| Soudure bout à bout | Utilisé pour les systèmes de tuyauterie soudés et les installations plus permanentes |
| A brides | Permet un raccordement boulonné des tuyaux et peut simplifier le démontage en fonction de la configuration. |
Un robinet à boisseau sphérique fileté en 3 pièces, Robinet à boisseau sphérique à emboîtement 3 pièces, Les robinets à boisseau sphérique à brides à trois pièces et les robinets à boisseau sphérique à brides à trois pièces peuvent tous répondre à des exigences différentes en matière de tuyauterie. Le raccordement doit correspondre à la norme de tuyauterie, à la classe de pression, au plan de maintenance et à l'espace d'installation.
Matériau du siège et du joint
Le matériau du siège et du joint affecte les performances d'obturation, la compatibilité chimique, le couple de fonctionnement et la durée de vie. Un mauvais choix de siège ou de joint peut entraîner un gonflement, une attaque chimique, une fuite interne, un couple élevé ou une défaillance prématurée.
Les principaux contrôles sont les suivants :
- compatibilité avec les médias ;
- température de fonctionnement ;
- la performance d'arrêt requise ;
- méthode de nettoyage ;
- risque lié aux milieux abrasifs ou collants ;
- la fréquence du cyclisme ;
- compatibilité avec le matériau du corps et de la bille.
Le matériau du siège ne doit pas être choisi uniquement en fonction d'une option standard du produit. Il doit être adapté aux conditions de service réelles.
Pression, température et milieux
La pression et la température ne doivent jamais être présumées à partir d'un article général. Elles doivent être vérifiées par rapport à la conception réelle de la vanne, valeurs nominales de pression et de température, Les spécifications du projet sont les suivantes : matériau du corps, matériau du siège, matériau du joint et spécification du projet.
Le fluide modifie également la sélection. L'eau propre, l'huile, le gaz, les fluides chimiques, les fluides visqueux et les fluides chargés de particules peuvent nécessiter des matériaux de corps, des sièges, des joints et des méthodes de fonctionnement différents.
Fonctionnement manuel, pneumatique ou électrique
Un robinet à boisseau sphérique en trois parties peut être actionné manuellement ou configuré comme un robinet à boisseau sphérique. robinet à boisseau sphérique actionné.
| Type d'opération | Situation idéale | Ce qu'il faut vérifier |
|---|---|---|
| Poignée manuelle | Petites tailles ou utilisation occasionnelle | Accessibilité et couple de fonctionnement |
| Opérateur d'engrenages | Taille plus importante ou couple plus élevé | Espace, couple et vitesse de fonctionnement |
| Actionneur pneumatique | Fonctionnement fréquent ou à distance | Alimentation en air, position de défaillance, marge de couple |
| Actionneur électrique | Contrôle électrique ou automatisation plus lente | Alimentation, cycle de travail, couple, environnement |
L'actionnement ne doit pas être sélectionné uniquement en fonction de la taille de la vanne. Il doit être basé sur le couple, la fréquence des cycles, les exigences de sécurité, le signal de commande, l'environnement et l'accès pour la maintenance.
Tableau de la liste de contrôle de l'appel d'offres
| Point de l'appel d'offres | Pourquoi c'est important | Exemples / options à confirmer | Notes pour l'examen technique |
|---|---|---|---|
| Les médias | Détermine la compatibilité du corps, de la bille, du siège et du joint. | Eau, huile, gaz, fluides chimiques, milieux visqueux | Indiquer la concentration, les solides et la méthode de nettoyage, le cas échéant. |
| Pression | Affecte le classement de la carrosserie et la charge du siège | Pression de service, pression de conception | Vérifier par rapport à la classe de la vanne et à la fiche technique |
| Température | Affecte le siège, le joint, la garniture et le matériau du corps. | Température normale et maximale | Vérifier les conditions du milieu et les conditions ambiantes |
| Matériau du corps | Contrôle la solidité et la résistance à la corrosion | Acier au carbone, acier inoxydable, options d'alliage | Faire correspondre le risque de corrosion et les spécifications du projet |
| Matériau du siège / du joint | Contrôle de la fermeture, du couple et de la résistance aux produits chimiques | PTFE, matériaux renforcés, élastomères | Une mauvaise sélection peut entraîner des fuites, des gonflements ou un couple élevé. |
| Type de port | Affecte la chute de pression et l'accès au nettoyage | Orifice complet, orifice réduit, orifice en V | Confirmer le débit requis et la tolérance de perte de pression |
| Raccordement final | Affecte l'accès à l'installation et à la maintenance | Taraudé, soudé par emboîtement, soudé bout à bout, à brides | Faire correspondre la conception de la tuyauterie et le plan de service |
| Mode opératoire | Affecte le couple et le contrôle | Manuel, à engrenage, pneumatique, électrique | Confirmer la fréquence des cycles, la marge de couple et la position de défaillance |
| Fréquence d'entretien | Détermine si la conception de la carrosserie en état de marche est justifiée | Nettoyage, inspection et remplacement fréquents des sièges | La forte demande d'entretien peut justifier une construction en trois parties |
| État du projet | Affecte la configuration et la planification de la production | Quantité, taille des lignes, normes, environnement | Confirmer avant la recommandation technique finale |
Où les robinets à boisseau sphérique 3 pièces conviennent le mieux
Un robinet à boisseau sphérique en trois parties est plus utile lorsque la conception de son corps, qui peut être entretenu, apporte une réelle valeur ajoutée. Il ne doit pas être recommandé uniquement parce qu'il semble plus avancé.
Services nécessitant un nettoyage ou une inspection fréquents
Les robinets à tournant sphérique en trois parties conviennent souvent lorsque le robinet doit être nettoyé ou inspecté régulièrement. La construction du corps peut faciliter l'accès interne par rapport à des conceptions moins faciles à entretenir.
Ceci est utile dans les lignes de processus où les dépôts, les résidus ou les risques de contamination doivent être contrôlés.
Lignes de traitement à cycle élevé ou sensibles aux temps d'arrêt
Dans les services à cycle élevé, les sièges, les joints, les garnitures de tige et les autres pièces d'usure peuvent nécessiter plus d'attention au fil du temps. Un corps en trois parties peut faciliter la planification de la maintenance.
Dans les services sensibles aux temps d'arrêt, la possibilité de réparer la vanne avec moins de perturbations de la tuyauterie peut être un avantage majeur.
Exemples de tuyauteries de produits chimiques, d'eau, de pétrole, de gaz et de processus
Un robinet à boisseau sphérique en trois parties peut être envisagé dans :
- la tuyauterie de traitement chimique ;
- les systèmes de traitement de l'eau ;
- lignes auxiliaires pour le pétrole et le gaz ;
- lignes de processus industrielles générales ;
- les systèmes auxiliaires des centrales électriques ;
- les systèmes de traitement des fluides sensibles au nettoyage ;
- les systèmes industriels liés à l'alimentation ou aux boissons, lorsque les matériaux appropriés et la conception du nettoyage sont vérifiés.
Le nom de l'industrie ne suffit pas à lui seul. Le fluide, la pression, la température, les besoins de nettoyage et la fréquence de maintenance déterminent si la vanne est adaptée.
Quand une soupape en trois parties n'est pas nécessaire
Une conception en trois pièces n'est pas toujours nécessaire. Des conceptions plus simples en une ou deux pièces peuvent suffire lorsque le service est propre, que la fréquence de maintenance est faible, que le coût d'arrêt est mineur et que le remplacement complet de la vanne est plus facile que l'entretien interne.
Une soupape en trois parties peut s'avérer inutile dans les cas suivants :
- les médias sont propres et non agressifs ;
- la vanne est rarement actionnée ;
- la valve est petite et peu coûteuse à remplacer ;
- la perturbation de la canalisation pendant le remplacement est acceptable ;
- le nettoyage en ligne ou l'inspection interne ne sont pas nécessaires ;
- le projet est très sensible aux coûts.
Dans ces conditions, les joints de carrosserie, les boulons et les points d'étanchéité supplémentaires d'une construction en trois parties peuvent ne pas apporter une valeur suffisante au cycle de vie pour justifier la complexité supplémentaire.
Matrice d'adéquation de l'application
| État du service | Pourquoi un robinet à boisseau sphérique en trois parties peut-il convenir ? | Ce qu'il faut vérifier | Quand une autre conception peut suffire |
|---|---|---|---|
| Nettoyage fréquent | L'accès au centre du corps peut simplifier le nettoyage | Méthode d'accès au corps, espace libre, matériau d'étanchéité | Le nettoyage est rare ou le remplacement de la valve est facile |
| Fonctionnement à cycle élevé | Les pièces d'usure peuvent nécessiter une inspection ou un remplacement | Matériau du siège, joint de tige, couple, actionnement | Service à faible cycle et faible coût d'immobilisation |
| Service chimique | Le choix des matériaux et des joints peut être spécifié | Corrosion, concentration, température | Le milieu est peu agressif et une conception simple de la valve est suffisante |
| Tuyauterie de process | La facilité d'entretien en ligne peut réduire la charge de maintenance | Raccordement d'extrémité, pression, fluide, espace d'accès | La vanne est rarement entretenue |
| Ligne sensible au temps d'arrêt | La réduction de la perturbation des canalisations peut permettre de gagner du temps lors de l'entretien | Procédure d'entretien et plan de pièces détachées | Le coût de l'arrêt n'est pas significatif |
| Perte de charge moins importante | Les options d'orifice complet peuvent réduire la résistance à l'écoulement | Type d'orifice et débit requis | Un alésage réduit est acceptable |

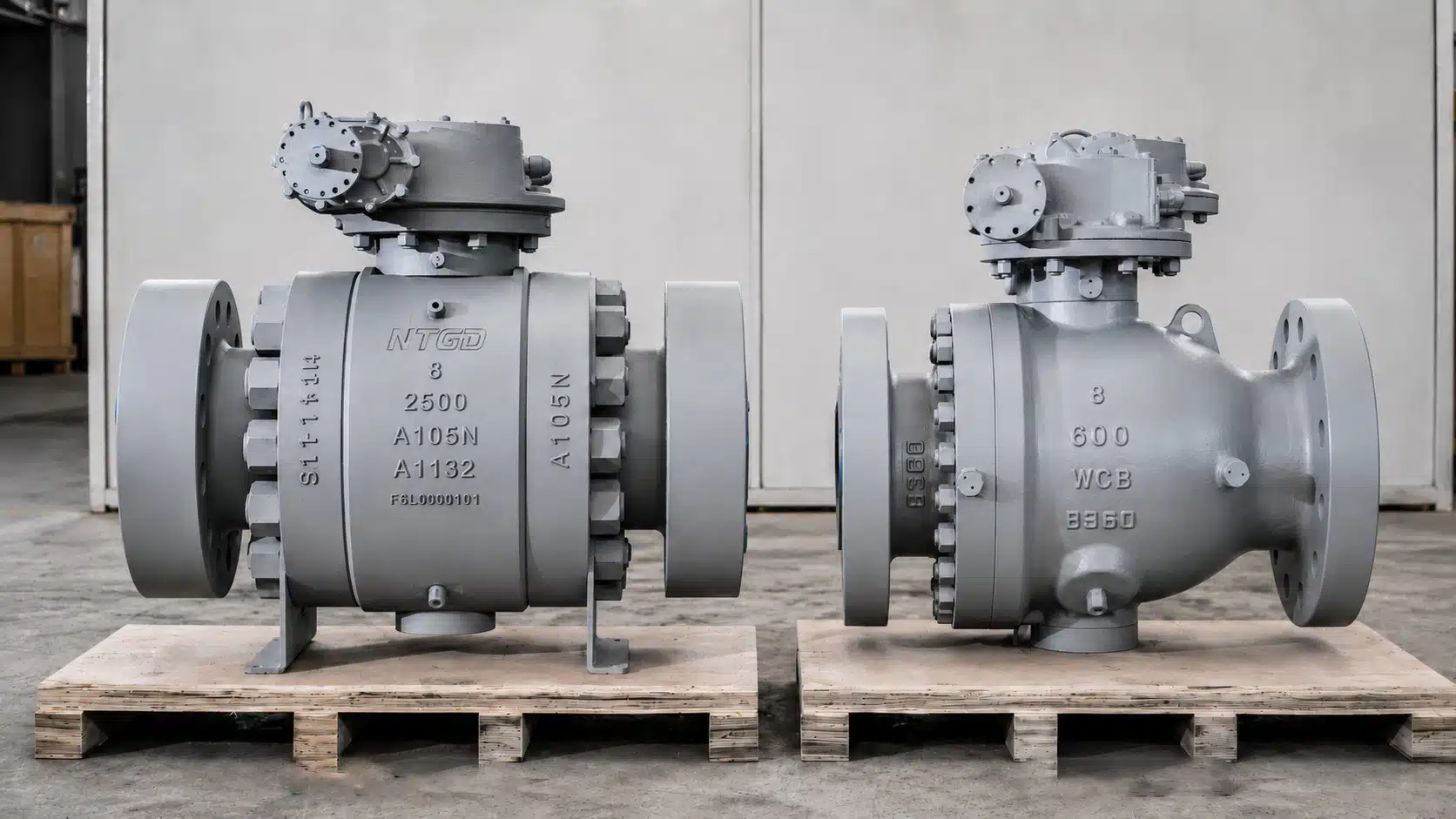

Robinet à boisseau sphérique 3 pièces ou 2 pièces : Limite rapide
Cette page traite principalement du robinet à boisseau sphérique 3 pièces. La comparaison avec un robinet à boisseau sphérique 2 pièces est utile, mais la comparaison de la sélection complète relève d'un guide de comparaison spécifique.
Principale différence dans la construction de la carrosserie
Un robinet à boisseau sphérique 2 pièces a généralement un corps plus simple avec deux sections principales. Un robinet à boisseau sphérique 3 pièces utilise un corps central et deux capuchons d'extrémité ou extrémités de connexion de tuyau.
La construction en trois parties permet normalement un meilleur accès aux pièces internes situées autour du corps central.
Différence essentielle dans l'accès à la maintenance
Un robinet à deux pièces peut convenir à un service propre, à une tuyauterie compacte et à des applications moins coûteuses. Un robinet à 3 pièces est généralement préféré lorsqu'une inspection, un nettoyage, un remplacement de siège ou un remplacement de joint est prévu.
| Point de sélection | Robinet à boisseau sphérique 2 pièces | Robinet à boisseau sphérique 3 pièces |
|---|---|---|
| Construction du corps | Structure de la carrosserie plus simple | Corps central et deux embouts |
| Coût initial | Généralement inférieur | Généralement plus élevé |
| Accès pour l'entretien | Plus limité dans de nombreux modèles | Meilleur accès interne dans de nombreuses conceptions |
| Aptitude au nettoyage | Acceptable pour de nombreux services propres | Meilleur pour les nettoyages fréquents |
| Utilisation optimale | Un service propre, nécessitant peu d'entretien | Lignes pouvant être entretenues, sensibles aux temps d'arrêt, sensibles au nettoyage |
Quand utiliser une comparaison séparée
Si la principale décision consiste à choisir une construction en deux ou trois pièces, il convient d'utiliser un logiciel spécialisé. Comparaison des robinets à boisseau sphérique 2 pièces et 3 pièces plutôt que de considérer cet article comme un guide comparatif complet. La présente page se contente de définir les limites et d'expliquer l'importance de la carrosserie en trois parties.
Notes d'entretien courantes pour les robinets à tournant sphérique en trois parties
Cette section conserve le contexte de dépannage utile de l'ancien article, mais il ne s'agit pas d'un manuel d'entretien. L'inspection, le démontage, les essais de pression et les réparations doivent être effectués conformément aux instructions du fabricant et aux procédures de sécurité de l'usine.
Contrôle des fuites de connexion et de l'étanchéité du corps
Les fuites autour des joints du corps ou des raccords d'extrémité peuvent être liées à :
- des raccords d'extrémité mal alignés ;
- des joints de corps ou des joints toriques endommagés ;
- boulons de carrosserie desserrés ou inégaux ;
- particules dans la gorge du joint ;
- matériau d'étanchéité incompatible ;
- la contrainte de la tuyauterie agissant sur le corps de la vanne.
La première tâche consiste à déterminer si la fuite provient du raccordement de la conduite, du joint du corps, de la zone de la tige ou de la voie d'arrêt en aval. Remplacer des pièces sans localiser le point de fuite peut ne pas résoudre le problème.
Contrôle de l'étanchéité de la tige et de l'emballage
Une fuite de la tige peut se produire lorsque la garniture de tige, les joints de tige ou les joints toriques sont usés, endommagés ou chimiquement incompatibles avec le fluide. Un couple de fonctionnement excessif peut également affecter la zone d'étanchéité de la tige.
Pour la sélection et la planification de la maintenance, la fuite de la tige est un signal pour vérifier l'état de la garniture, l'état de la surface de la tige, le couple de fonctionnement et la compatibilité des joints plutôt que de supposer que le corps de la vanne lui-même est défaillant.
Fuite du siège ou de la bille
Une fuite à travers une valve fermée peut être causée par :
- sièges endommagés ;
- des débris sur la surface du siège ;
- les rayures sur la balle ;
- fermeture incomplète ;
- la course de l'actionneur est incorrecte ;
- les particules de média piégées dans la zone d'étanchéité.
Une conception en trois pièces peut faciliter l'inspection, mais la cause première doit encore être identifiée. Le remplacement du siège ne résoudra pas le problème des fuites si le boisseau est endommagé ou si l'actionneur ne ferme pas complètement la vanne.
Poignée ou couple d'actionnement difficile à manipuler
Une poignée difficile à actionner peut être causée par des débris, un gonflement du siège, une pression différentielle élevée, le frottement de la tige, des problèmes de dimensionnement de l'actionneur ou des dommages internes.
Pour les vannes actionnées, le couple de l'actionneur doit être vérifié par rapport au couple de la vanne dans les conditions de service réelles. Un robinet qui fonctionne facilement en atelier peut nécessiter un couple plus important sous pression, température ou charge de fluide.
Qu'est-ce qui doit rester une question de manuel d'entretien ?
Cet article explique la logique de sélection et d'aptitude à l'entretien. Il ne remplace pas un manuel d'entretien. Le couple de serrage des boulons, la séquence de remplacement des joints, la méthode d'essai de pression, la procédure de nettoyage et les mesures de sécurité doivent être confirmés par la documentation du fabricant et les exigences du projet.
Dernier contrôle d'ajustement avant de choisir un robinet à boisseau sphérique 3 pièces
Avant de choisir un robinet à tournant sphérique trois pièces, il convient de vérifier si l'application bénéficie réellement d'un corps réparable.
Informations à préparer avant l'enquête
Préparez les informations suivantes avant de demander une recommandation technique :
| Informations | Pourquoi c'est important |
|---|---|
| Les médias | Détermine la compatibilité du corps, de la bille, du siège et du joint. |
| Pression de service | Contrôles de la pression nominale et de la conception du corps |
| Température | Affecte la sélection des sièges, des joints, des garnitures et des matériaux. |
| Taille de la ligne | Détermine la taille et le couple de la valve |
| Raccordement final | Doit correspondre à la conception de la tuyauterie et au plan d'entretien |
| Matériau du corps | Doit répondre aux exigences en matière de corrosion et de résistance |
| Matériau du siège / du joint | Contrôle de l'arrêt et de la compatibilité chimique |
| Type de port | Affecte la perte de charge et la capacité d'écoulement |
| Mode opératoire | Manuel, à engrenage, pneumatique ou électrique |
| Fréquence d'entretien | Détermine si une conception en trois parties est justifiée |
| Exigences en matière de nettoyage | Prise en charge de la sélection du corps central amovible |
| Quantité et état du projet | Aide à confirmer la planification de la production et des livraisons |
Ce que le NTGD devrait confirmer avant de recommander une valve
Pour une recommandation de robinet à boisseau sphérique industriel en trois parties, NTGD devrait confirmer :
- si la vanne est destinée à l'arrêt ou au contrôle ;
- qu'il s'agisse d'un orifice complet, d'un orifice réduit ou d'un orifice en V ;
- qu'il s'agisse d'un support flottant ou d'un support à tourillon ;
- que le fluide soit propre, corrosif, visqueux ou porteur de particules ;
- si la ligne doit être nettoyée fréquemment ;
- si le matériau de la carrosserie et le matériau du siège correspondent au service ;
- si une opération manuelle ou actionnée est nécessaire ;
- si la connexion finale soutient le plan d'entretien.
Une bonne sélection de vannes n'est pas seulement une adéquation entre un produit et un autre. Il s'agit d'une adéquation entre la conception du corps, les pièces internes, les conditions de service et les attentes en matière de maintenance.
FAQ sur les robinets à tournant sphérique 3 pièces
Qu'est-ce qu'un robinet à boisseau sphérique 3 pièces ?
Un robinet à tournant sphérique 3 pièces est un robinet d'arrêt quart de tour constitué d'un corps central et de deux capuchons d'extrémité ou d'extrémités de connexion de tuyauterie. La conception du corps en trois pièces facilite l'accès aux pièces internes dans de nombreuses applications sensibles à la maintenance.
Quelles sont les pièces d'un robinet à boisseau sphérique 3 pièces ?
Les pièces principales comprennent le corps central, les embouts, les boulons du corps, le boisseau, la tige, les sièges, les joints de corps, les joints toriques, la garniture de tige, l'interface de la poignée ou de l'actionneur et d'autres pièces d'habillage. Ces pièces doivent être comprises en fonction de leur fonction : certaines contiennent la pression, d'autres contrôlent le débit et d'autres encore assurent l'étanchéité ou l'accès au service.
Qu'est-ce qu'un corps de robinet à boisseau sphérique en trois parties ?
Le corps d'un robinet à boisseau sphérique en trois parties est constitué d'un corps central et de deux sections d'extrémité. Le corps central abrite généralement la bille, les sièges, l'interface de la tige et les pièces d'étanchéité, tandis que les sections d'extrémité relient la vanne à la tuyauterie.
Un robinet à boisseau sphérique en trois parties est-il plus facile à réparer ?
Dans de nombreux cas, oui. Un corps en trois parties peut permettre un meilleur accès aux sièges, aux joints, au boisseau et aux pièces liées à la tige. Cela peut faciliter le nettoyage, l'inspection et le remplacement par rapport à des corps moins faciles à entretenir. La méthode d'entretien réelle dépend toujours de la construction du robinet, de l'espace d'installation et des instructions du fabricant.
Les pièces des robinets à tournant sphérique 3 pièces sont-elles interchangeables ?
Pas de manière universelle. Différents fabricants, et même différentes séries d'un même fabricant, peuvent utiliser des dimensions de corps central, des profils de siège, des conceptions de tige, des rainures d'étanchéité, des tailles de joints toriques et des qualités de matériaux différents. Un échange non vérifié peut entraîner des fuites, un couple anormal, une mauvaise fermeture ou un service dangereux. Les pièces de rechange doivent correspondre aux spécifications du robinet d'origine ou être confirmées par le fabricant du robinet.
Quelle est la différence entre un robinet à boisseau sphérique 3 pièces et un robinet à boisseau sphérique 2 pièces ?
Un robinet à boisseau sphérique 2 pièces a généralement un corps plus simple et un coût initial plus faible. Un robinet à boisseau sphérique en 3 pièces possède un corps central et deux capuchons d'extrémité, ce qui offre généralement un meilleur accès interne pour le nettoyage, l'inspection et le remplacement du siège ou du joint. Un choix complet entre 2 pièces et 3 pièces doit comparer le coût, la fréquence de maintenance, le temps d'immobilisation et le risque de l'application.
Un robinet à boisseau sphérique 3 pièces est-il identique à un robinet à boisseau sphérique 3 voies ?
Non. Un robinet à boisseau sphérique 3 pièces décrit la construction du corps. Un robinet à boisseau sphérique à trois voies décrit la disposition de la voie d'écoulement. Un robinet peut être à trois pièces sans être à trois voies, et un robinet à trois voies est un concept de contrôle du débit différent.
Quand dois-je choisir un robinet à boisseau sphérique 3 pièces ?
Choisissez un robinet à tournant sphérique en trois parties lorsque l'application bénéficie d'un accès plus facile pour la maintenance, d'un nettoyage fréquent, d'un remplacement du siège ou du joint, d'un fonctionnement à cycle élevé ou d'une perturbation réduite de la tuyauterie pendant le service. Pour un service simple et propre avec une faible demande de maintenance, une conception de vanne plus simple peut suffire.
Conclusion
Un robinet à boisseau sphérique en trois parties doit être considéré comme une conception de corps utilisable, et pas seulement comme un robinet à boisseau sphérique avec trois sections visibles. Le corps central, les deux capuchons d'extrémité, les boulons du corps, les sièges, les joints, le boisseau et la tige fonctionnent ensemble pour assurer une fermeture quart de tour et faciliter l'accès aux pièces internes.
Les meilleurs cas d'utilisation sont les applications où le nettoyage, l'inspection, la maintenance ou la réduction des temps d'arrêt sont importants. La principale contrepartie est qu'une conception en trois pièces est généralement plus complexe et peut coûter plus cher à l'achat que des corps plus simples. Le choix doit donc se faire en fonction du fluide, de la pression, de la température, du raccord d'extrémité, du matériau du siège et du joint, de la fréquence de maintenance et de la valeur du cycle de vie.
Pour un examen technique d'un robinet à tournant sphérique 3 pièces, préparez le fluide, la pression, la température, le type de raccordement, le matériau du corps, les exigences en matière de siège et de joint, le type d'orifice, la méthode d'exploitation et la fréquence de maintenance prévue. NTGD peut examiner ces conditions et aider à confirmer si la conception d'un corps en trois pièces, la configuration des pièces internes et le style de connexion d'extrémité correspondent aux exigences de service réelles.
