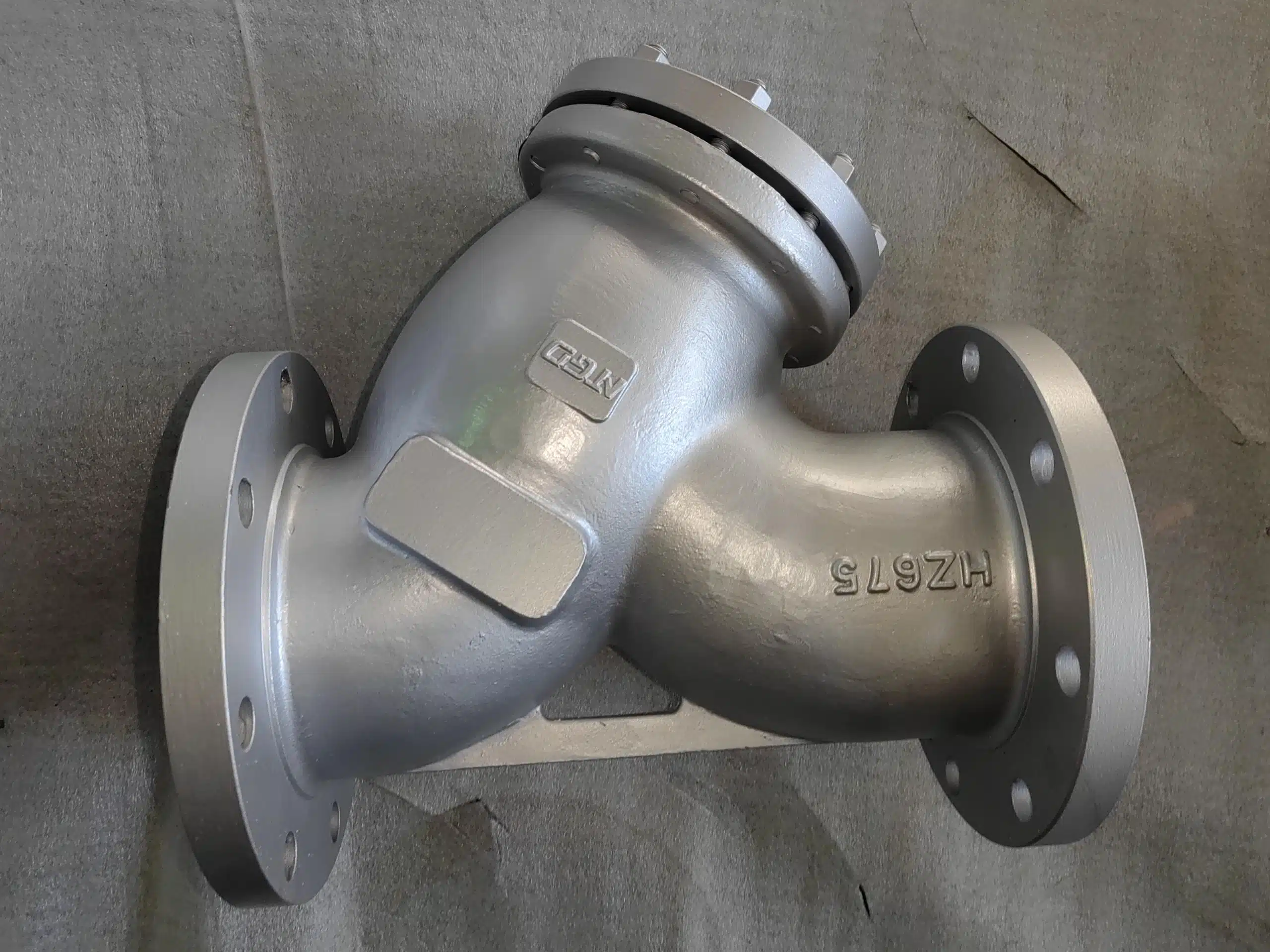

Filtro Y industrial

Série padrão versus capacidade de engenharia personalizada

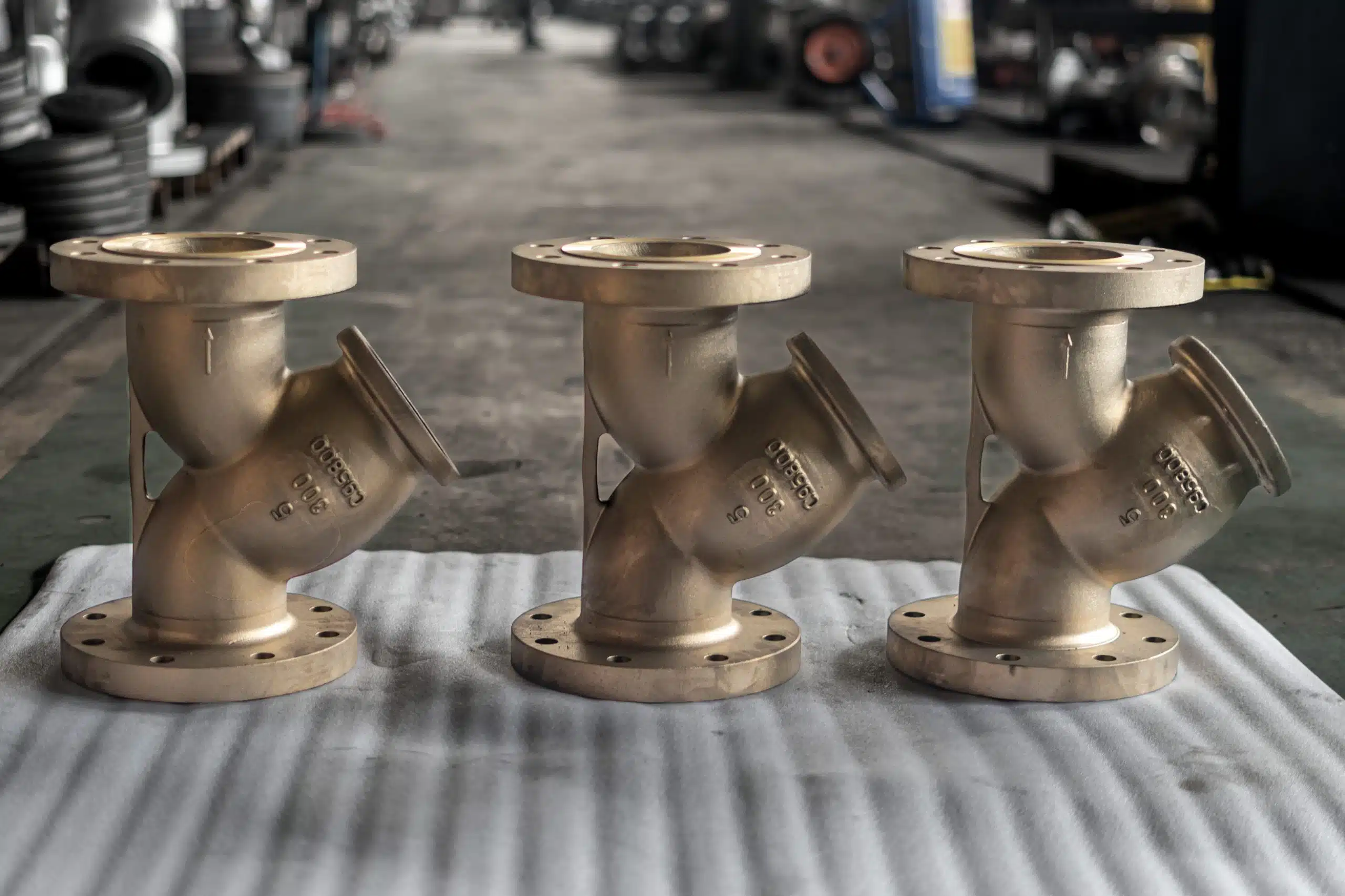

Série padrão

Classe de pressão: Classe ANSI 150 / 300 / 600 (flangeada)

Padrão de projeto: ASME B16.34

Padrão de flange: ASME B16.5 (até NPS 24) / ASME B16.47 (para tamanhos maiores, mediante solicitação)

Teste/inspeção: API 598

Materiais típicos: WCB / CF8 / CF8M

Faixa de temperatura: Depende do material e das condições de serviço (a ser confirmado durante a cotação).

Construção: Padrão Y, castelo aparafusado, tela removível perfurada ou revestida com malha

Instalação: Horizontal (recomenda-se a perna da tela para baixo). A instalação vertical é possível, mas deve ser confirmada com base na direção do fluxo e no comportamento dos detritos para garantir que eles sejam coletados adequadamente na perna e não entrem novamente na tubulação.

Se for necessária a instalação vertical, confirme a direção do fluxo e as características dos detritos de serviço com nossa equipe de engenharia antes da instalação.

---

Opções projetadas/personalizadas

Tamanhos maiores, até NPS 32

Ligas especiais (Duplex, Super Duplex, cromo-molibdênio, etc.)

Conexão de sopro para limpeza em linha

Portas de tomada de pressão diferencial (DP)

Conexões de extremidade personalizadas (solda de topo, rosca, etc.)

Para confirmação técnica e de preços, Solicite uma cotação.
Para obter dimensões detalhadas e dados de materiais, faça o download do Catálogo do filtro Y (PDF).

---

Filtro Y vs Filtro de cesta vs Filtro tipo T

Recurso	Filtro Y	Filtro de cesta	Filtro tipo T
Área de cobertura da instalação	Compacto, em linha	Maior, de entrada superior	Layout direto
Capacidade de retenção de sujeira	Baixo-Médio	Alta	Médio
Frequência de limpeza	Mais frequentes	Menos frequente	Moderado
Aplicação típica	Vapor, linhas de alta pressão, sistemas com espaço limitado	Alto fluxo, alta carga de detritos	Configurações de tubulação reta
Orientação	Horizontal (perna para baixo) / Vertical (sujeito a confirmação)	Somente horizontal	Horizontal / Vertical

Veja também:
→ Filtro de cesta
→ Filtro tipo T
→ Hub de seleção de filtros

---

Guia de seleção de 60 segundos

Escolha um filtro em Y quando:

• O espaço de instalação é limitado

• O serviço de vapor ou de alta pressão está envolvido

• A carga de detritos é baixa a moderada

• O design compacto em linha é o preferido

Escolha um filtro de cesta quando:

• São necessárias alta taxa de fluxo e alta capacidade de retenção de sujeira

• A redução da frequência de limpeza é importante

Escolha um filtro tipo T quando:

• O layout de tubulação de passagem direta é preferível

---

Lista de verificação de solicitação de cotação - obtenha uma cotação precisa

Para nos ajudar a fornecer o dimensionamento e a cotação corretos, inclua:

• Tamanho da linha (por exemplo, NPS 4″ / DN100)

• Classe de pressão ou pressão de projeto (por exemplo, Classe 300)

• Meio e temperatura (por exemplo, vapor saturado, 250 °C)

• Filtragem necessária (por exemplo, malha 40 / perfuração de 1,0 mm)

• Tipo de conexão final (RF / BW / rosqueada)

• Material do corpo e da tela (por exemplo, corpo WCB + tela 316)

• Recursos opcionais (blow-off, torneiras DP, liga especial, etc.)

Não tem certeza sobre alguns detalhes? Envie o que você tem - nossa equipe de engenharia entrará em contato com o suporte de dimensionamento.

Solicite uma cotação agora.

Documentação disponível: EN 10204 3.1/3.2 MTR, relatório de teste hidráulico, registros de inspeção (mediante solicitação).

---

O que é um filtro Y?

Um filtro Y é um dispositivo de filtragem de tubulação com classificação de pressão projetado para remover detritos sólidos das linhas de vapor, gás e líquido. Ele protege os equipamentos a jusante, como bombas, válvulas de controle, purgadores de vapor, medidores de vazão, reguladores e instrumentação contra entupimento, erosão e desgaste prematuro.

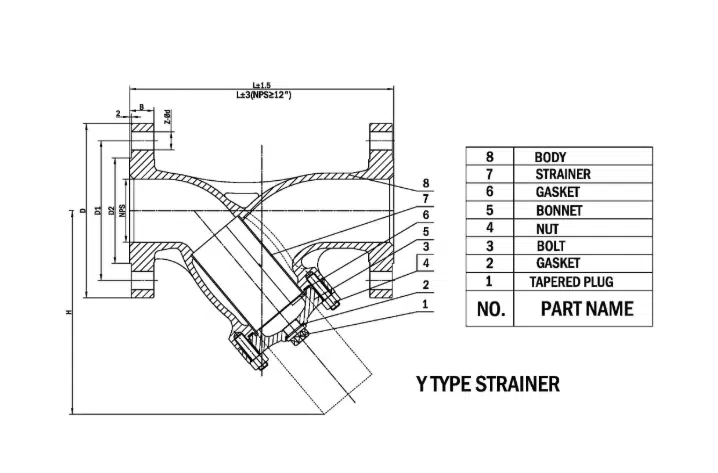

O dispositivo é composto por:

• Corpo contendo pressão

• Tela perfurada ou de malha removível

• Tampa ou cobertura aparafusada

• Porta de purga opcional

Diferentemente dos filtros cesto, os filtros Y oferecem uma configuração compacta em linha adequada para instalações com espaço limitado.

---

Como funciona um filtro em Y?

O fluido entra no corpo do filtro e passa pela tela perfurada ou revestida de malha. As partículas sólidas maiores do que as aberturas da tela são retidas dentro da câmara da tela.

O fluido limpo sai pela saída, enquanto os detritos se acumulam na seção da perna.

À medida que os detritos se acumulam, a pressão diferencial (ΔP) aumenta. Normalmente, a limpeza é recomendada quando a ΔP atinge de 5 a 15 psi, dependendo dos requisitos do sistema.

---

Erros comuns de seleção e instalação do filtro Y a serem evitados

Instalar a perna da tela para cima - os detritos devem ser coletados para baixo.

A perna da tela para baixo é recomendada para a maioria das instalações horizontais.

• A escolha de uma malha muito grossa para reduzir a queda de pressão pode permitir a entrada de partículas prejudiciais no fluxo.

• Ignorando a compatibilidade de materiais em serviços de vapor de alta temperatura.

• Não instalação de válvulas de isolamento para manutenção segura.

---

Referência de seleção de malha/perfuração

Tamanho da malha	Classificação Micron	Aplicação típica
20 malhas	~840 μm	Detritos grandes, serviço geral de água
40 malhas	~420 μm	Proteção padrão da bomba e do vapor
60 malhas	~250 μm	Produtos químicos leves / ar comprimido
100 malhas	~149 μm	Proteção do instrumento
200 mesh	~74 μm	Aplicações de filtragem fina

Se você fornecer o tamanho da partícula ou a tolerância do equipamento downstream, poderemos recomendar a especificação de tela mais adequada.

---

Aplicações típicas

Os filtros Y são amplamente utilizados em:

• Sistemas de vapor

• Linhas de água de resfriamento

• Gasodutos de gás natural

• Processamento químico

• Sistemas de ar comprimido

Eles são considerados a solução de filtragem padrão para aplicações de vapor devido ao seu design compacto e com classificação de pressão.

---

Diretrizes de instalação e manutenção

• Instale horizontalmente com a perna apontando para baixo

• A instalação vertical deve ser confirmada com base na direção do fluxo e no comportamento dos detritos

• Instalar válvulas de isolamento a montante e a jusante

• Monitore a pressão diferencial regularmente

Sempre despressurize totalmente antes de remover a tampa.

---

PERGUNTAS FREQUENTES

Para que serve uma peneira em Y?
Para remover detritos das tubulações de vapor, líquido e gás e proteger os equipamentos a jusante.

Coador em Y vs. coador em cesta - como escolher?
Escolha o Y para sistemas compactos, de alta pressão e com espaço limitado. Escolha o cesto para obter maior capacidade de sujeira e frequência de limpeza reduzida.

Um filtro em Y pode ser instalado verticalmente?
Sim, mas a instalação deve ser confirmada com base na direção do fluxo e no comportamento dos detritos para garantir a coleta adequada dos detritos.

Como seleciono o tamanho da malha?
A malha depende do tamanho da partícula e da sensibilidade do equipamento downstream. Forneça detalhes do sistema para obter uma recomendação precisa.

Quando devo limpar um filtro Y?
Quando a pressão diferencial atingir 5-15 psi, dependendo do projeto do sistema.

Vocês podem fornecer relatórios de MTR e de testes hidrológicos?
Sim. As certificações de materiais e os registros de inspeção da EN 10204 estão disponíveis mediante solicitação.

---

Resumo

Um filtro Y de tamanho adequado garante a proteção confiável dos sistemas de tubulação industrial e de vapor, minimizando o tempo de inatividade e o risco de manutenção.

Nossa equipe de engenharia pode analisar os parâmetros do seu sistema e recomendar a especificação e a configuração ideais da tela.

Para obter confirmação técnica e de preços, envie os detalhes de sua aplicação abaixo. Nossa equipe de engenharia analisará e responderá prontamente.
