A фланцевый поворотный клапан — это поворотный клапан с четвертьоборотом, имеющий фланцевые соединения для болтового крепления к соответствующим трубным фланцам. Он широко применяется в промышленных трубопроводных системах, где клапан должен надежно устанавливаться между участками трубопровода, обеспечивая при этом компактность конструкции, быстрое открытие и закрытие, а также эффективное перекрытие или регулирование расхода.
В отличие от дроссельной заслонки «пластинчатого» типа, которая зажимается между фланцами труб, дроссельная заслонка фланцевого типа имеет соединительный узел корпуса, предназначенный для крепления болтами к фланцевой системе трубопровода. Это позволяет фланцевое соединение дроссельной заслонки важная составляющая выбора клапана, а не просто деталь в названии.
Для инженеров, закупщиков, специалистов по техническому обслуживанию и ремонту, а также руководителей проектов главный вопрос заключается не только в том, “что такое фланцевый дроссельный клапан?”, но и в том, соответствуют ли стандарт фланца, схема расположения отверстий под болты, конструкция прокладки или вкладыша, материал седла, зазор диска, класс давления и тип привода реальным условиям эксплуатации трубопровода. Несоответствие этих параметров часто проявляется во время монтажа или на ранних этапах эксплуатации в виде утечек, высокого крутящего момента, плохой герметичности или задержки ввода в эксплуатацию.
В данном руководстве рассказывается о принципе работы фланцевых дроссельных клапанов, устройстве фланцевого соединения, факторах, влияющих на выбор, областях применения этих клапанов, а также о том, что необходимо проверить перед отправкой запроса на предложение.

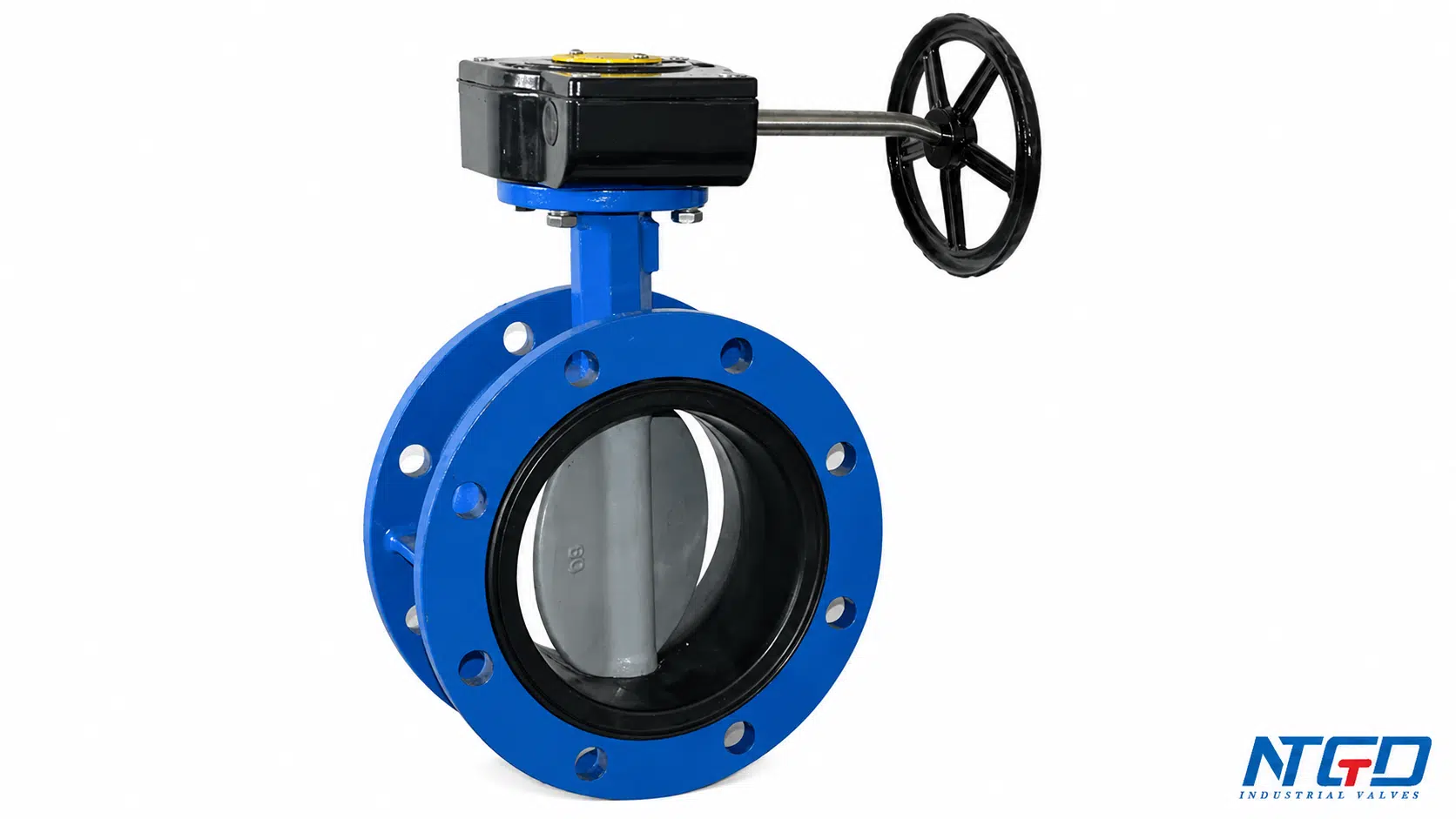

Что такое фланцевый клапан-бабочка?
Дроссельная заслонка с фланцами — это поворотный клапан с фланцевыми соединениями на корпусе клапана. Эти фланцы позволяют соединять клапан с соответствующими трубными фланцами с помощью болтов, шпилек и гаек. Регулирование расхода осуществляется вращающимся диском, который поворачивается примерно на 90 градусов между положениями «открыто» и «закрыто».
В приведенной ниже таблице разъясняется, как обычно интерпретируются различные поисковые запросы при составлении технических заданий на клапаны и ведении переписки по заказам. Эти термины часто относятся к одной и той же общей категории клапанов, однако перед покупкой необходимо уточнить конкретную конструкцию корпуса, стандарт фланцев и детали соединений.
| Срок | Практическое значение |
|---|---|
| Фланцевый поворотный клапан | Дроссельная заслонка с фланцевыми концами для болтового соединения с трубопроводом |
| Дроссельная заслонка фланцевого типа | Еще один распространенный способ описания клапана-бабочки по типу фланцевого соединения |
| Дроссельная заслонка с фланцем | Поисковый запрос, означающий дроссельную заслонку с фланцевыми соединениями |
| Дроссельная заслонка с фланцами | Аналогичное выражение, подчеркивающее, что корпус клапана имеет поверхности для фланцевого соединения |
| Дроссельная заслонка фланцевого типа | Термин, используемый в технических спецификациях для обозначения клапана по типу фланцевого соединения; часто применяется для отличия от клапанов «вафельного» типа или с ушками |
Слово фланцевый влияет на то, как устанавливается клапан, как нагрузка передается на трубопроводную систему, как обеспечивается герметичность в месте соединения труб, а также на то, какую информацию необходимо проверить перед покупкой.
Фланцевый дроссельный клапан обычно выбирают в тех случаях, когда трубопроводная система требует стабильного болтового соединения, поддержки труб большего диаметра, более простого выравнивания по сравнению с некоторыми компактными типами соединений или более прочного соединения для промышленного применения. Однако при выборе клапана по-прежнему необходимо учитывать фактическое давление, температуру, рабочую среду, материал седла, материал корпуса, стандарт фланцев и способ управления.

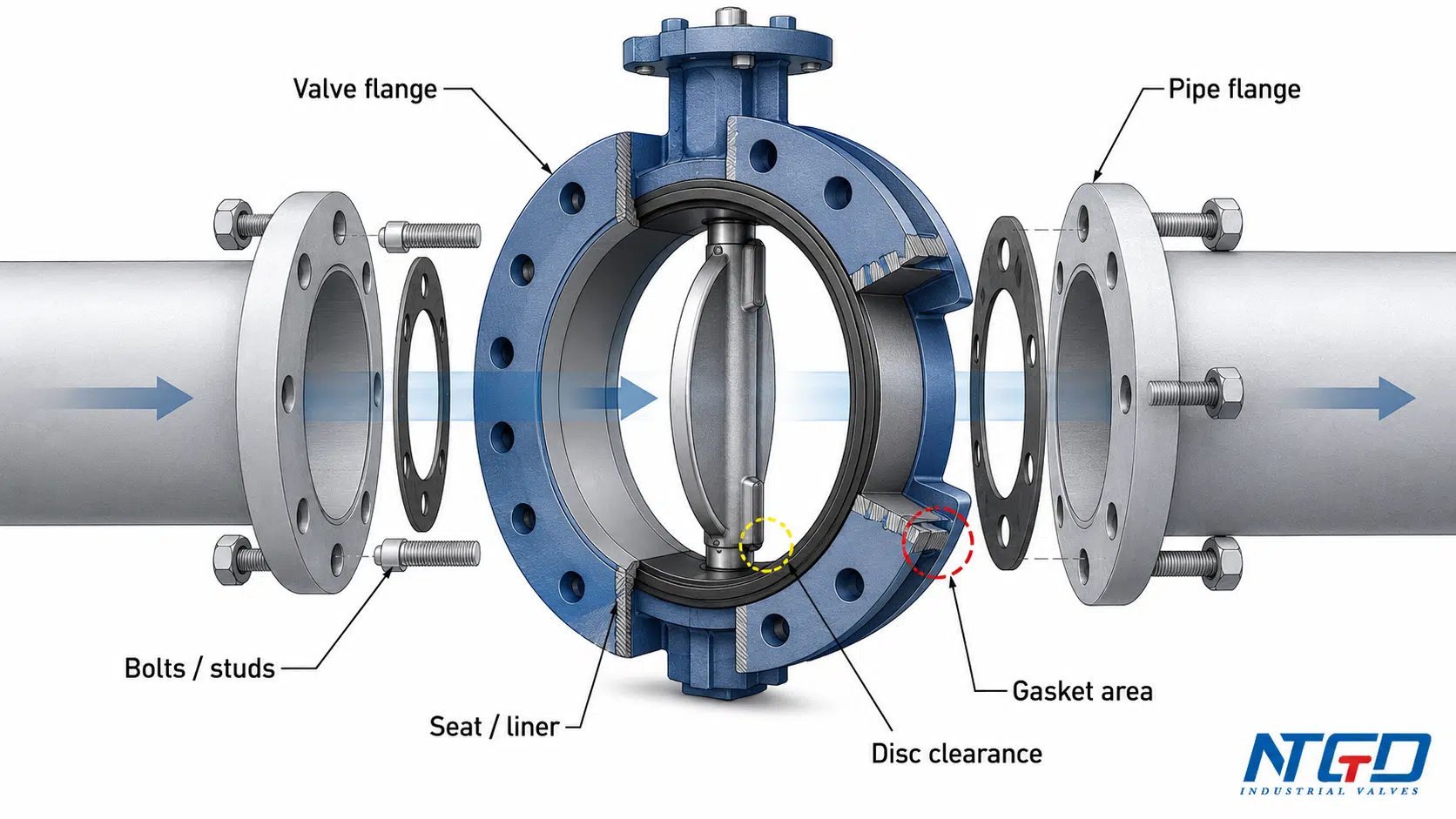

Как устроен фланцевый соединительный узел дроссельной заслонки
Фланцевое соединение дроссельной заслонки основано на взаимодействии фланцев корпуса клапана и фланцев трубопровода. Клапан не просто “вставляется в трубу”. Он должен соответствовать стандарту соединения трубопроводов и быть установлен таким образом, чтобы на диск, седло, уплотняющую поверхность и болты не действовали неправильные нагрузки.
Типичное фланцевое соединение включает в себя:
| Элемент соединения | Роль в соединении | Почему это важно |
|---|---|---|
| Фланец корпуса клапана | Обеспечивает поверхность для болтового соединения со стороны клапана | Должно соответствовать стандарту на фланцы трубопровода и схеме отверстий |
| Фланец трубы | Обеспечивает сопрягаемую поверхность для подключения трубопровода | Неправильный подбор может привести к сложностям при монтаже или неравномерной нагрузке |
| Болты, шпильки и гайки | Обеспечить усилие зажима между клапаном и трубопроводом | Неравномерное затягивание может привести к деформации уплотняющих поверхностей или увеличению момента затяжки |
| Поверхность фланца | Площадь соприкосновения соединительных поверхностей | Состояние поверхности влияет на риск внешней утечки |
| Соединение прокладки, седла или вкладыша | Обеспечивает или поддерживает герметичность соединения | Зависит от конструкции клапана и рекомендаций производителя |
| Зазор диска | Пространство, необходимое для свободного вращения диска | Неправильный внутренний диаметр трубы или ее перекос могут привести к трению или повреждению |

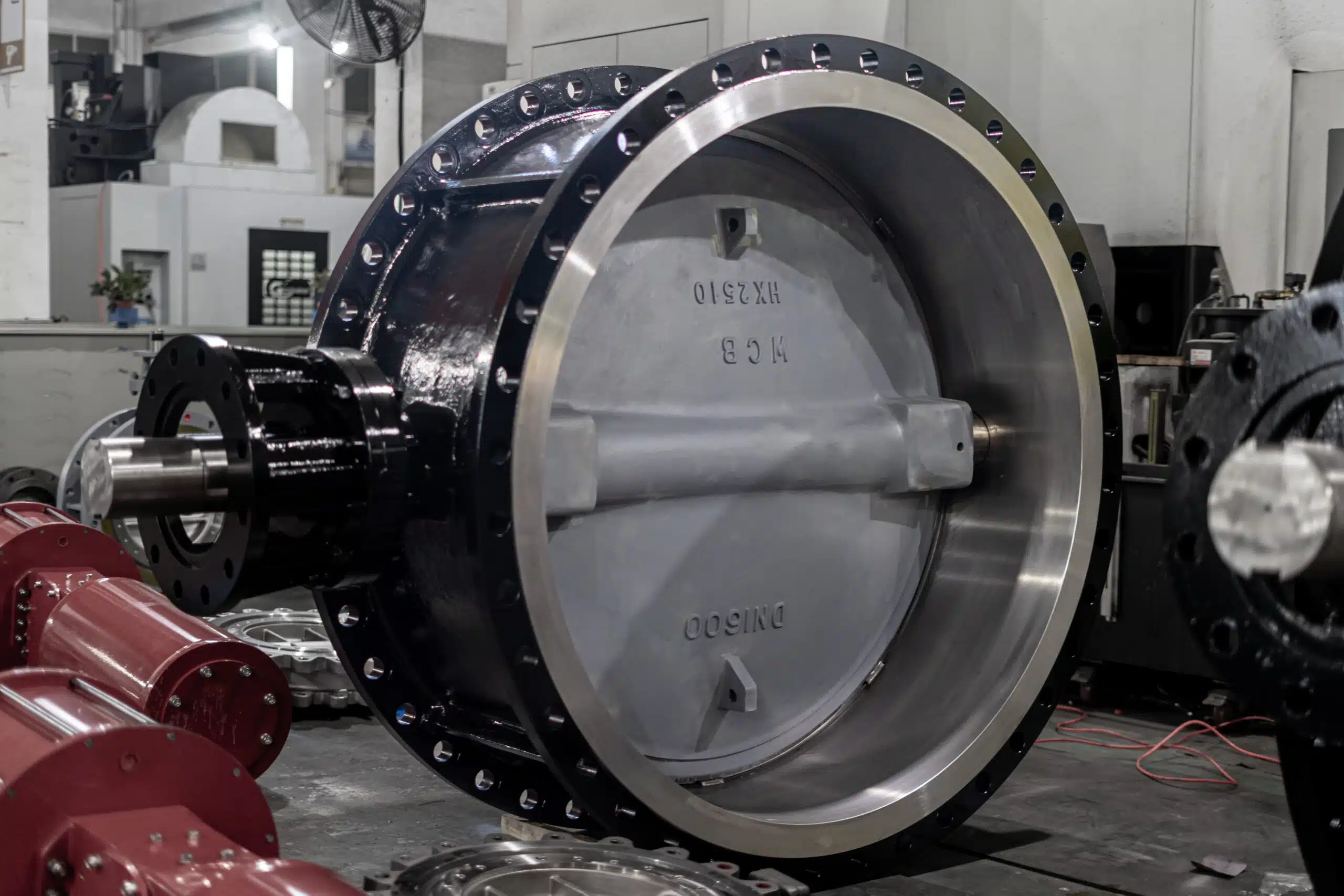

Фланцы для арматуры и труб
Фланцы корпуса клапана должны соответствовать стандарт фланцев труб, размер, номинальное давление, схема расположения отверстий и проектный стандарт. Если стандарт фланца или схема расположения отверстий для болтов не совпадают, клапан может оказаться невозможным для установки без доработки.
Именно поэтому при выборе дроссельной заслонки с фланцевым соединением не следует ориентироваться исключительно на номинальный размер. Размер, класс давления, стандарт фланца, очный формат, а также конструкцию соединений следует проверять в комплексе.
Болты, шпильки, гайки и торцы фланцев
Болты, шпильки и гайки создают усилие зажима, которое удерживает фланцы клапана и трубы вместе. Соприкасающиеся поверхности фланцев служат в качестве соединительных плоскостей. Если болты затянуты неравномерно или поверхности фланцев не выровнены, на уплотнительную поверхность может действовать неравномерная нагрузка.
Обычно под риском понимают утечку наружу, деформацию седла или вкладыша, высокий рабочий крутящий момент или необходимость повторного технического обслуживания после ввода в эксплуатацию.

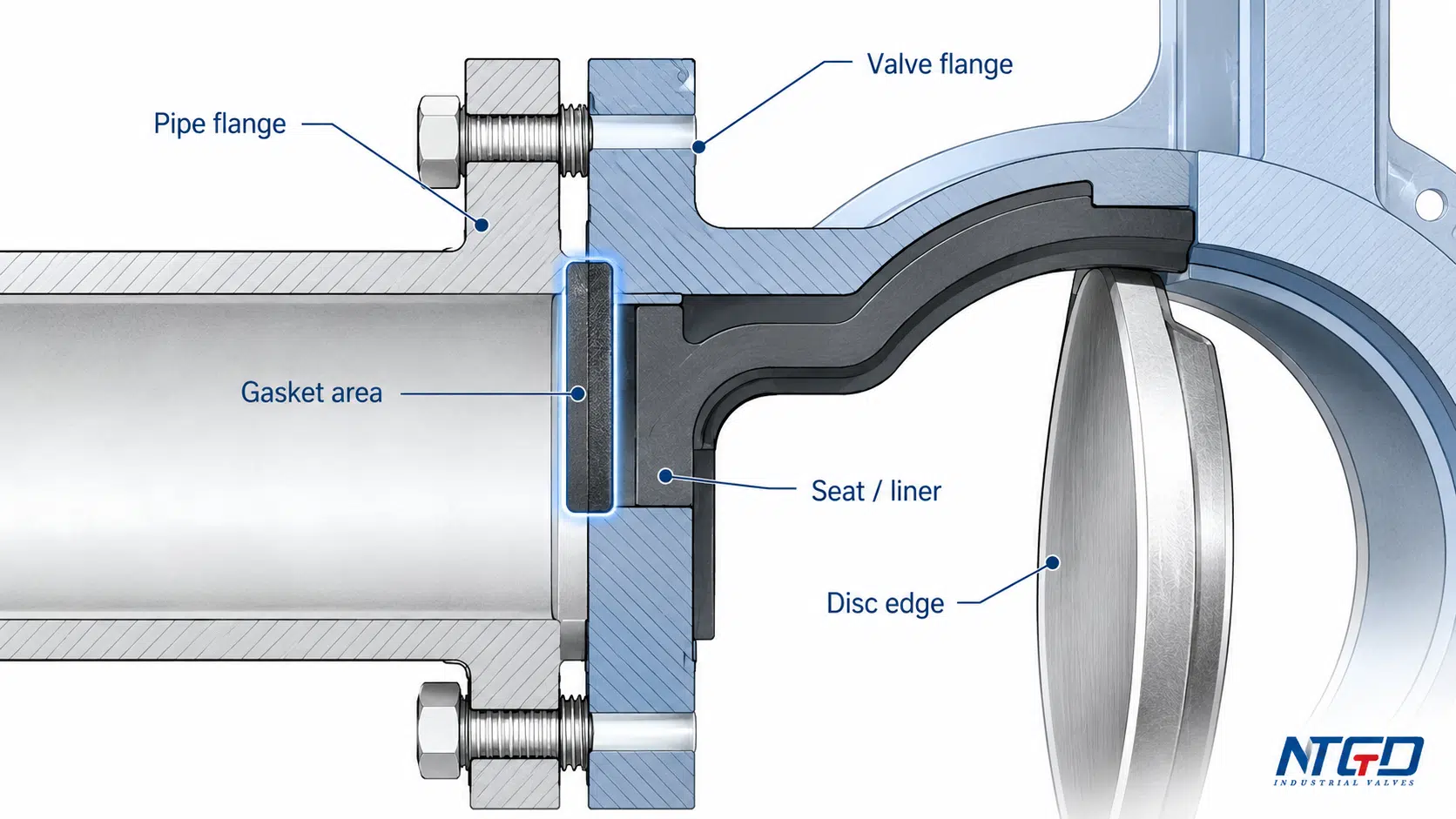

Соединение прокладки, седла или вкладыша
В некоторых фланцевых дроссельных клапанах используется отдельная прокладка в соединение с болтовым фланцем между клапаном и фланцем трубы. В других случаях герметичность обеспечивается за счет конструкции седла клапана или вкладыша. Это зависит от конструкции клапана и монтажных инструкций производителя.
Покупателю не следует полагать, что для всех фланцевых дроссельных клапанов требуется одинаковая конструкция уплотнения. Перед монтажом необходимо уточнить конфигурацию уплотнения или соединительного элемента, обратившись к техническому паспорту клапана, проектной документации и инструкциям производителя. Неправильная конфигурация уплотнения может привести к внешней утечке, чрезмерному сжатию, деформации вкладыша или задержке монтажа.
Соответствие фланцев и зазор диска
Зазору между диском и корпусом часто не уделяют должного внимания. При открытии дроссельного клапана диск поворачивается в зону прохождения потока. Если внутренний диаметр трубы, отверстие фланца, расположение прокладки или перекос трубы препятствуют движению диска, клапан может стать трудноуправляемым, либо может произойти повреждение края диска.
После того как принцип подключения станет понятен, покупателю следует проверить все важные параметры, касающиеся соединения клапана с трубопроводной системой. В конце данного руководства приводится подробный контрольный список для запроса предложений, который поможет проверить эти моменты перед отправкой запроса.

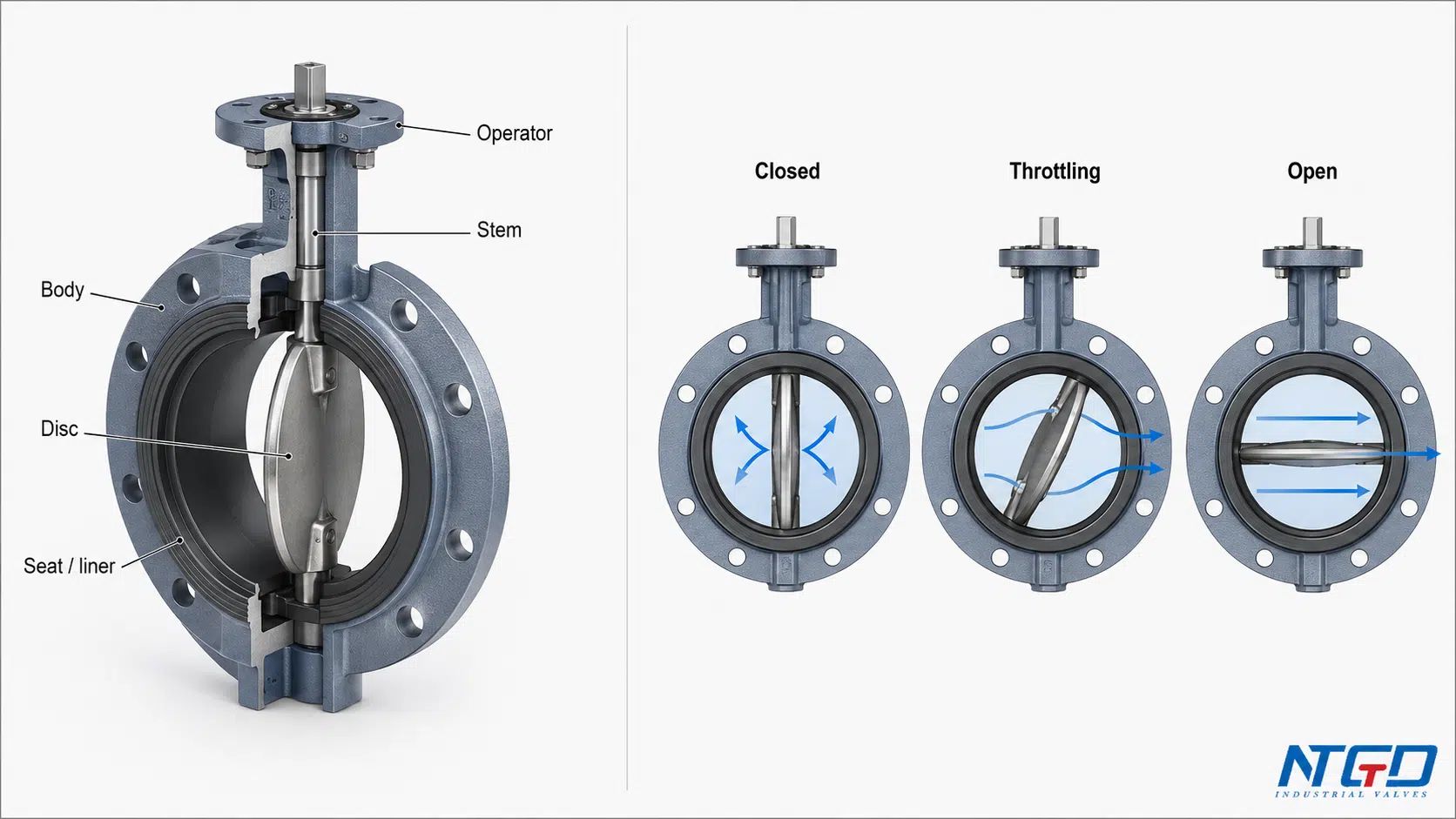

Основные компоненты и принцип действия
Дроссельная заслонка с фланцевым соединением сочетает в себе компактную конструкцию с поворотом на четверть оборота и болтовое фланцевое соединение. Основные компоненты не следует рассматривать как отдельные детали. Каждый компонент влияет на герметичность, крутящий момент, перепад давления, совместимость или надежность монтажа.
| Компонент | Основная функция | Влияние отбора |
|---|---|---|
| Тело | Ограждающая конструкция под давлением и фланцевая опора | Материал корпуса, класс давления, стандарт фланца, схема расположения отверстий для болтов и межфланцевое расстояние должны соответствовать трубопроводу |
| Диск | Вращающийся запорный элемент в потоке | На срок службы влияют материал диска, состояние кромки диска, перепад давления, степень дросселирования и совместимость с рабочей средой |
| Сиденье или вкладыш | Уплотняющая поверхность между диском и корпусом | На выбор влияют рабочая среда, температура, требования к герметичности, усилие затяжки и износостойкость |
| Стебель | Передает крутящий момент от оператора на диск | Требования к крутящему моменту и выбор размера привода частично зависят от нагрузки на шток и диск |
| Упаковка | Помогает обеспечить герметичность вокруг штока | Влияет на риск внешней утечки в области штока |
| Прокладка или уплотнение фланца | Обеспечивает герметичность в месте соединения клапана с трубой | Зависит от состояния торцевой поверхности фланца, конструкции седла или вкладыша, требований к прокладке и рекомендаций производителя |
| Привод или исполнительный механизм | Открывает, закрывает или регулирует клапан | Ручное, коробчатое, пневматическое, электрическое или гидравлическое управление должно соответствовать требованиям к крутящему моменту и управлению |
Корпус и фланцевые торцы
Корпус служит опорой для внутренних компонентов и обеспечивает интерфейс фланцевого соединения. В случае фланцевых дроссельных клапанов корпус является не только пределом давления, но и частью монтажной геометрии. Поэтому расположение отверстий фланцев, межфланцевая расстояние и стандарт соединения являются важными факторами при выборе изделия.

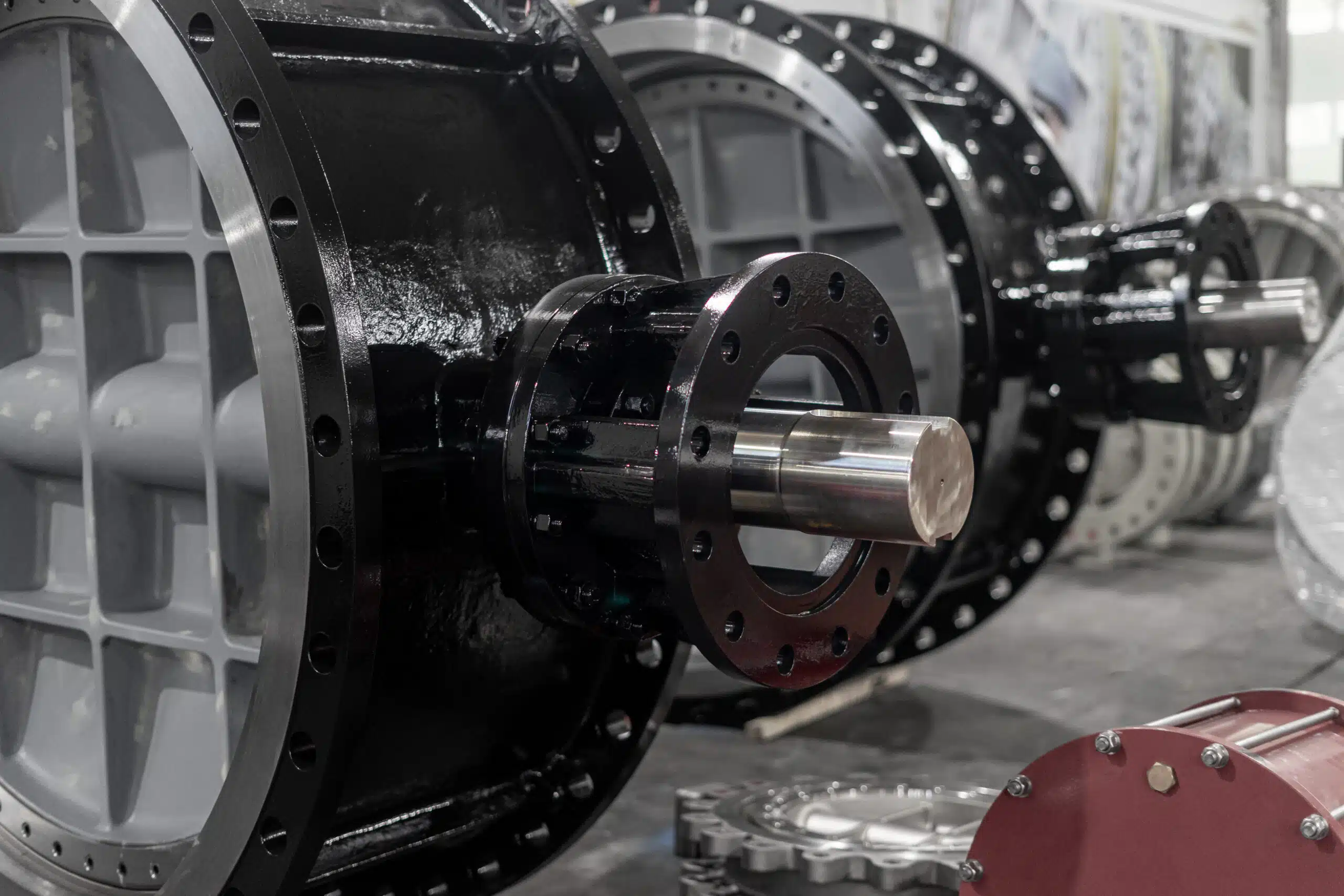

Диск, рулевая колонка и седло
Диск вращается, открывая, закрывая или частично ограничивая поток. Шток передает крутящий момент от ручного рычага, редуктора или привода на диск. Седло или вкладыш образуют уплотнительную поверхность при закрытии диска.
Диск остается в потоке даже при полностью открытом клапане. Это одна из причин, по которой дроссельные клапаны отличаются компактностью и быстрым срабатыванием, однако в некоторых условиях эксплуатации необходимо учитывать падение давления и износ диска.
Как диск открывает, закрывает и регулирует поток
Когда клапан открыт, диск поворачивается примерно параллельно направлению потока. Когда клапан закрыт, диск поворачивается перпендикулярно траектории потока и прижимается к седлу или уплотняющей поверхности.
Дроссельный клапан с фланцами может использоваться для перекрытия потока, а в некоторых случаях — для регулирования расхода. Однако его пригодность для регулирования расхода следует проверять с учетом перепада давления, скорости потока, вибрации, износа седла и требуемой системой точности регулирования. Его не следует рассматривать как универсальный регулирующий клапан для любых задач по регулированию расхода.
Конструкции фланцевых дроссельных клапанов: принцип действия, седло и смещенная конструкция
Поворотные заслонки с фланцевым соединением могут различаться по способу привода, конструкции седла и геометрии смещения диска относительно штока. Эти характеристики не следует путать с более общими типами поворотных заслонок. На данной странице внимание уделяется исключительно тем конфигурациям, которые влияют на выбор заслонок с фланцевым соединением.

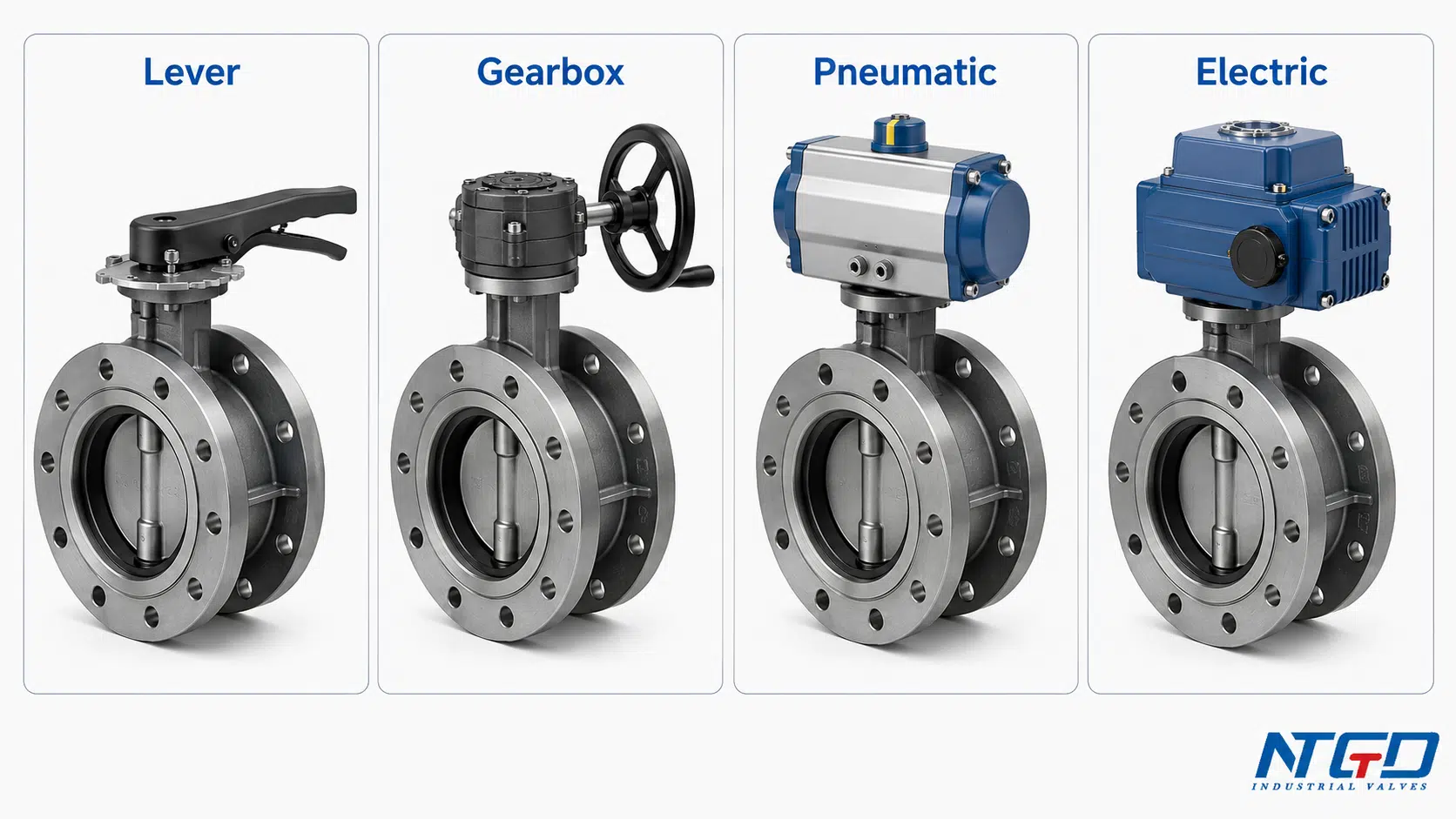

Параметры работы
| Тип операции | Лучше всего использовать, когда | Проверьте перед отправкой запроса на предложение |
|---|---|---|
| Управление рычагом | Меньшие размеры, меньший крутящий момент, простое ручное обслуживание | Зазор рукоятки, требования к фиксации, доступ оператора |
| Работа коробки передач | Работа с большими габаритами или повышенным крутящим моментом | Передаточное число, пространство для маховика, направление монтажа |
| Пневматический привод | Частое открытие/закрытие или автоматизация | Подача воздуха, положение при отказе, вспомогательное оборудование |
| Электрический привод | Дистанционное управление или управляемое перемещение | Напряжение, управляющий сигнал, корпус, коэффициент заполнения |
| Гидравлический привод | Высокий крутящий момент или специальные условия эксплуатации | Гидравлический агрегат, схема управления, доступ для технического обслуживания |
Ручное управление отличается простотой и экономичностью, однако оно может оказаться нецелесообразным в случаях, когда требуется высокий крутящий момент, при больших размерах, в удаленных местах или при частом циклическом режиме работы. Дроссельные клапаны с фланцевым приводом более подходят для ситуаций, когда клапан должен работать в автоматическом режиме, реагировать на сигнал управления или быть интегрирован в систему управления предприятием.
Концентрические, с двойным смещением и с тройным смещением конструкции
| Дизайн | Типичное назначение | Граница |
|---|---|---|
| Концентрический | Общий вагон с мягкими сиденьями | Подходит для многих систем водоснабжения, вентиляции и кондиционирования, а также инженерных сетей, но не подходит для всех видов эксплуатации в условиях высоких температур или в тяжелых условиях |
| Двойное смещение | Снижение трения в подшипниках и улучшение износостойкости | Выбор определяется степенью износа сидений, режимом эксплуатации и требованиями к герметичности, а не типом соединения корпуса |
| Поворотный затвор с тройным смещением | Возможность использования с металлическими седлами или в тяжелых условиях эксплуатации | Требуется проверка диапазона давления и температуры, требований к герметичности, момента затяжки и совместимости материалов |
Не следует путать конструкции с двойным смещением и двойным фланцем. Двухсторонний дроссельный клапан Конструкция определяет геометрию диска и штока. С двумя фланцами описывает конфигурацию соединения корпуса. Использование этих терминов в запросе предложения может привести к указанию неверных проектных параметров, задержке подготовки предложения или поставке клапана, не соответствующего предполагаемым условиям эксплуатации.
Сиденье и уплотнительная граница
Конструкции с мягким седлом часто выбирают для общего перекрытия, когда рабочая среда, температура и давление находятся в пределах допустимых значений для материала седла. Конструкции с металлическим седлом или с тройным смещением могут рассматриваться для применения при более высоких температурах, более высоком давлении, в условиях абразивной среды или в тяжелых условиях эксплуатации, однако их точная пригодность должна быть подтверждена на основании технического паспорта клапана и проектной спецификации.

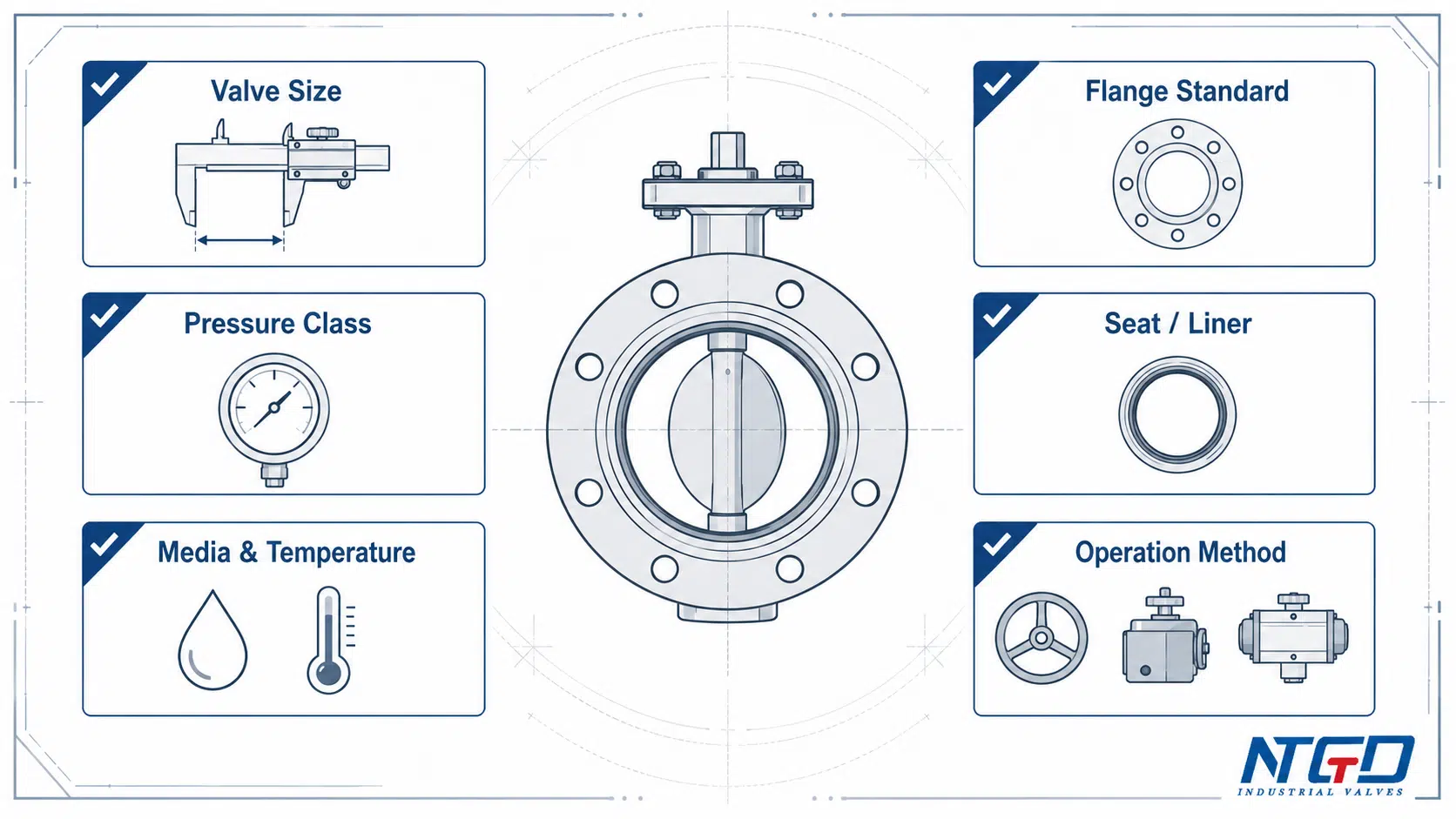

Как правильно выбрать фланцевый дроссельный клапан перед отправкой запроса на предложение
Выбор фланцевого дроссельного клапана — это не просто формальность. Отсутствие или неверность данных, таких как неправильный стандарт фланца, неподходящий материал седла, неполные сведения о рабочей среде или неясные требования к приводу, могут привести к сбоям при монтаже, утечкам, высокому рабочему моменту или непредвиденным затратам на техническое обслуживание.
Приведенный ниже контрольный список позволяет преобразовать типичные проблемы на местах в пункты проверки, которые необходимо выполнить до отправки запроса предложений.
| Пункт RFQ | Почему это важно | Покупатель должен подтвердить |
|---|---|---|
| Размер клапана | Совместимость трубопроводов | DN / NPS и состояние внутренней поверхности трубопровода |
| Класс давления | Номинальные параметры корпуса и фланца | PN / Класс / Оценка проекта |
| Стандарт фланца | Подбор оборудования | ASME, EN, DIN, JIS или проектный стандарт, в зависимости от ситуации |
| Расположение отверстий под болты | Совместимость фланцев | Совместимость схемы сверления и размера болтов |
| Личный контакт | Подбор трубопровода | Чертеж, техническое задание или требования к проекту |
| Материал корпуса | Герметичность и коррозионная стойкость | Ковкий чугун, углеродистая сталь, нержавеющая сталь или другой согласованный материал |
| Материал диска | Контакты для СМИ и ношение | Коррозия, эрозия и совместимость с рабочими средами |
| Материал сиденья или обивки | Закрытие, температура и крутящий момент | EPDM, PTFE, металлический седло или утвержденная конструкция |
| СМИ | Совместимость | Водоснабжение, водоотведение, воздухоснабжение, химическая промышленность, жидкости, содержащие шлам, или другие сферы применения |
| Температура | Ограничения по количеству мест и материалам | Рабочая и расчетная температура |
| Требования к отключению или утечке | Определяет требования к герметичности | Требование к отключению проекта или прогноз утечки |
| Метод работы | Управление и крутящий момент | Рычажное, редукторное, пневматическое, электрическое или гидравлическое приведение в действие |
| Требования к прокладке / вкладышу | Уплотнение фланца | Инструкции производителя и технические требования к проекту |
| Установочное пространство | Доступ и зазор между дисками | Зазор между ручкой/приводом и внутренним диаметром трубы |
| Требования к соответствию проекту | Документация и утверждение | API 609, CE, ATEX, FDA или другие требования, специфичные для данного проекта, если таковые имеются |
Для более широкого Выбор поворотных затворов, к факторам, представляющим наибольший риск, обычно относятся: стандарт фланца, класс давления, материал седла или вкладыша, рабочая среда и температура, а также требования к приводу. Эти параметры необходимо уточнить до того, как приступать к сравнению цен или сроков поставки.

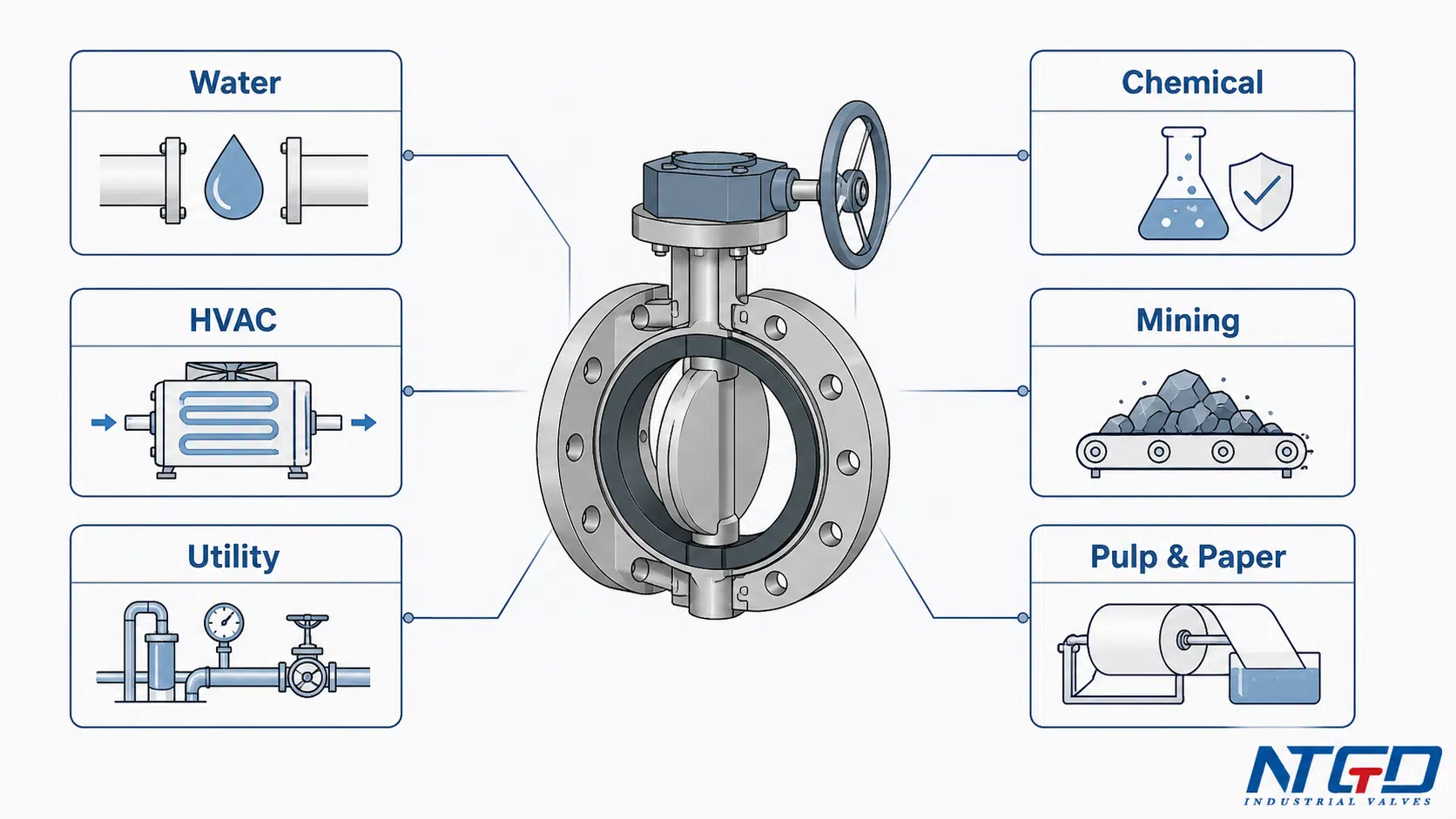

Где применяются фланцевые дроссельные клапаны
Поворотные заслонки с фланцевым соединением обычно выбирают в тех случаях, когда требуется компактный клапан с поворотом на четверть оборота, но трубопроводная система требует более прочного болтового соединения, чем конструкция без фланцев. Вместо того чтобы просто перечислять отрасли, следует рассмотреть сферу применения с учетом условий эксплуатации.
| Приложение | Почему может быть выбран фланцевый соединитель | Основные проверки | Внимание / когда следует проверить другой вариант |
|---|---|---|---|
| Коммунальное водоснабжение и водоотведение | Надежное болтовое соединение для крупных трубопроводных систем | Материал сиденья, коррозия, стандарт фланца, необходимость в приводе | При нестабильном качестве воды следует проверять наличие коррозии, отложений твердых частиц и износа седла |
| ОВКВ и охлаждающая вода | Компактная конструкция и практичная изоляция или балансировка | Температура, материал сиденья, пространство, привод | В системах с ограниченным пространством может потребоваться более компактный тип соединения |
| Электроэнергия и водоснабжение | Изоляция или управление магистральными линиями в инженерных системах предприятия | Класс давления, вибрация, расчет привода | Уточните номинальные значения давления и температуры, а также рабочую частоту |
| Горнодобывающая промышленность и сопутствующие услуги | В сложных условиях может потребоваться надежная установка | Износостойкость, содержание твердых частиц, материал диска и седла | При использовании сред с высоким содержанием твердых частиц или жестких абразивных веществ может потребоваться клапан другой конструкции |
| Химическое обслуживание | Фланцевое соединение подходит для прокладки промышленных трубопроводов | Коррозионная стойкость, температура, совместимость с седлом и возможные поворотный клапан из нержавеющей стали маршрут | Химическая совместимость должна проверяться с учетом сочетания материалов, а не только с учетом материала корпуса |
| Предприятия пищевой и фармацевтической промышленности | Важное значение могут иметь требования к простоте очистки и герметичности | Материал, требования к проекту, процесс очистки | Убедитесь, что конструкция клапана и используемые материалы соответствуют требованиям к очистке и гигиене |
| Целлюлоза и бумага | Технические и технологические жидкости часто требуют надежной изоляции | Твердые частицы в среде, износ сидений, требования к приводу | Накопление волокон или твердых частиц может повлиять на герметичность седла и момент затяжки |
Дроссельная заслонка с фланцевым соединением может стать отличным решением для многих промышленных задач, однако правильный выбор зависит от характеристик всей системы: рабочей среды, температуры, давления, стандарта трубопровода, частоты эксплуатации и удобства доступа для технического обслуживания.
Преимущества и ограничения фланцевых дроссельных клапанов
Дроссельный клапан с фланцевым соединением следует выбирать исходя из технико-экономического обоснования, а не просто потому, что он “прочнее” или “лучше”, чем другие типы соединений.
| Выгода | Почему это помогает | Соответствующее ограничение / предупреждение |
|---|---|---|
| Надежное соединение с болтовым креплением | Помогает создать жесткое соединение с помощью соответствующих трубных фланцев | Как правило, они более массивны и требуют больше места для установки, чем клапаны пластинчатого типа |
| Подходит для крупных промышленных линий | Фланцевые соединения обеспечивают надежную прокладку трубопроводов | Первоначальные затраты и сложность монтажа могут быть выше |
| Быстрое поворотное управление | Подвижность диска обеспечивает быстрое открывание и закрывание | Не подходит для всех задач, требующих высокоточного регулирования расхода |
| Компактный по сравнению со многими клапанами с линейным ходом | Короткая конструкция и простое вращение позволяют сэкономить место во многих конфигурациях | Диск остается в потоке и может вызывать падение давления |
| Доступны с ручным или автоматическим управлением | Может работать как с простыми, так и с автоматизированными системами | Необходимо проверить крутящий момент привода, положение в случае отказа, управляющий сигнал и пространство |
| Поддерживает отключение и ограничение пропускной способности | Находит широкое применение во многих сферах коммунального хозяйства и перерабатывающей промышленности | Необходимо проверить регулирующий клапан на предмет перепада давления, скорости потока, вибрации и износа седла |
| Упрощенная поддержка технических требований к промышленным трубопроводам | Стандарты и чертежи фланцев помогают при составлении проектной документации | Несоответствие фланцев по-прежнему может привести к сбою при монтаже |

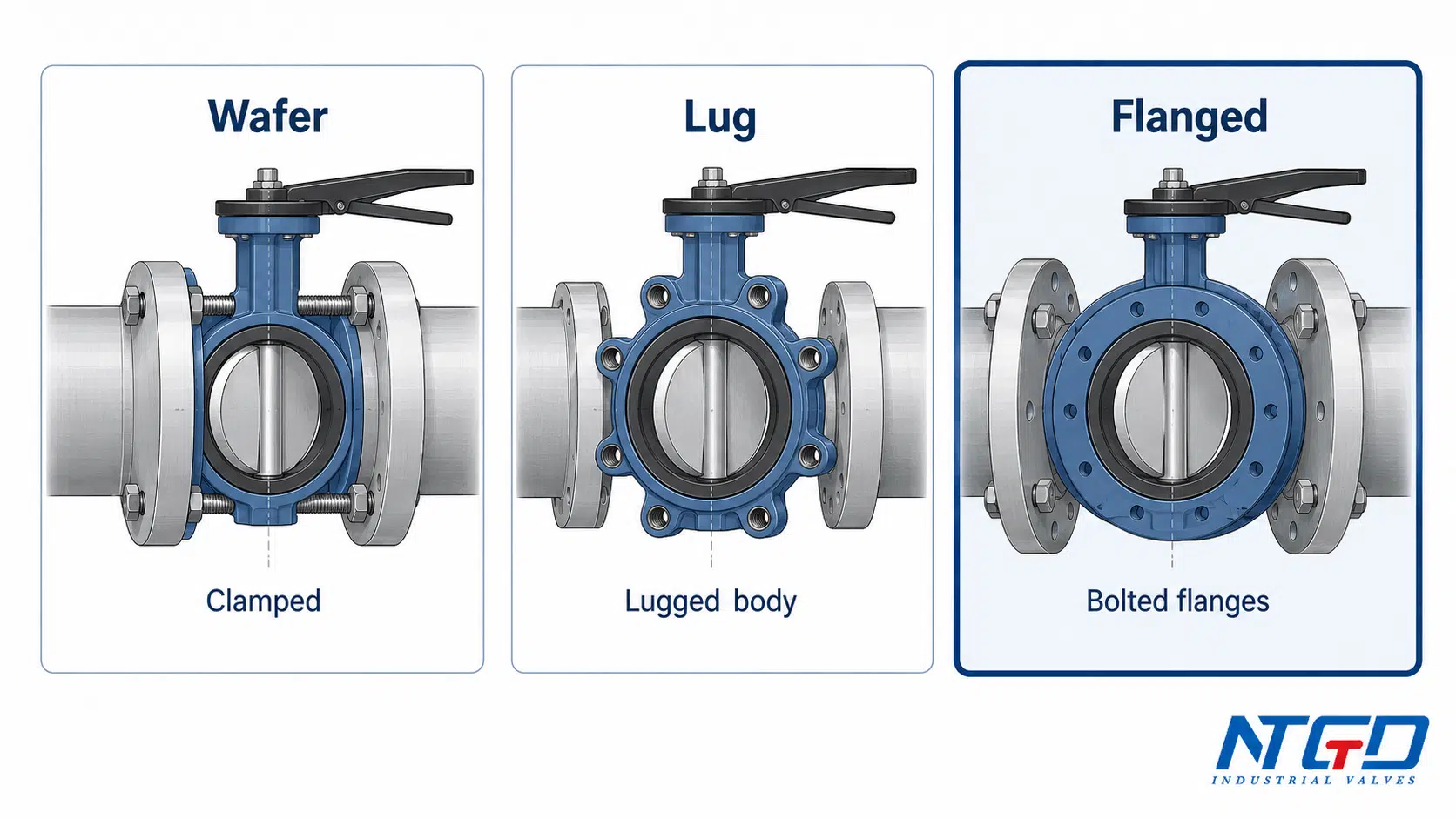

Краткое сравнение: соединения с шайбой, с выступом и с фланцем
| Тип соединения | Общая идея | Граница текущей страницы |
|---|---|---|
| Вафельный поворотный клапан | Зажимается между двумя фланцами труб | Более компактный, но не является основной темой этой страницы |
| Поворотный затвор с наконечником | Корпус с выступными ушками позволяет крепить болтами с любой стороны | Это может быть полезно при некоторых вариантах прокладки трубопроводов, но не является основной темой данной статьи |
| Фланцевый поворотный клапан | Корпус клапана имеет фланцевые торцы для болтового соединения | Основная тема этой страницы |
| Двухфланцевый поворотный клапан | Более специфическая конструкция корпуса с полностью фланцевыми торцами | Это должно быть реализовано с помощью специальной страницы с двумя фланцами |
Подробнее Сравнение вариантов: с пластинкой и с фланцем, воспользуйтесь специальным справочником по сравнению типов подключений, а не превращайте эту страницу в полноценную статью с сравнением типов подключений.

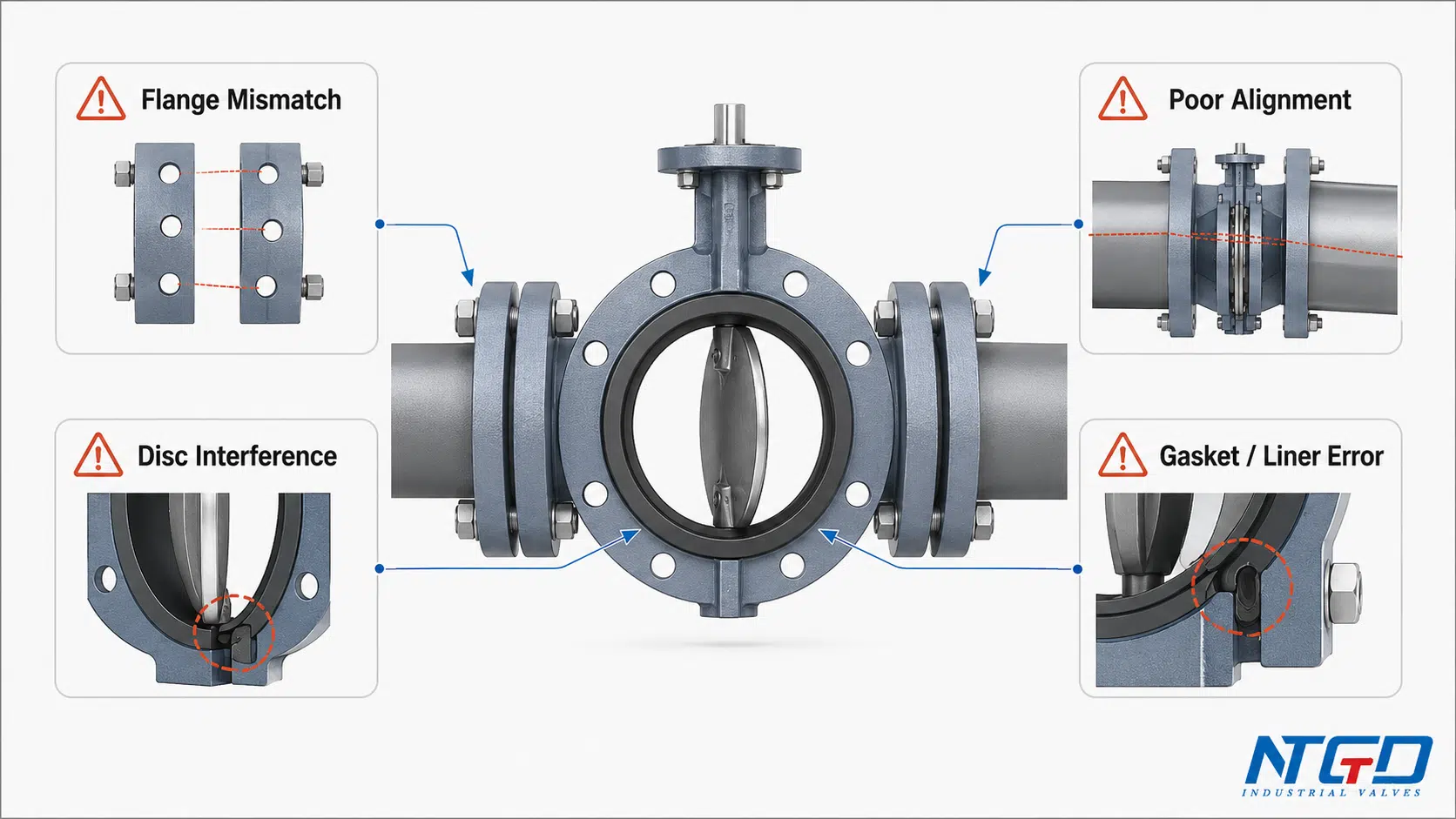

Распространенные проблемы с фланцевыми соединениями и способы их устранения
Большинство проблем, связанных с фланцевыми дроссельными клапанами, возникают не только из-за типа клапана. Часто они обусловлены несоответствием между клапаном, фланцем, прокладкой или вкладышем, неправильной центровкой трубопровода и условиями эксплуатации.
| Ошибка / состояние | Последствия на системном уровне | Сначала проверьте | Меры предосторожности / примечание к техническим характеристикам |
|---|---|---|---|
| Несоответствие стандарту фланца или неправильное расположение отверстий | Сбой при монтаже, неравномерная нагрузка, задержка ввода в эксплуатацию | Чертеж, стандарт фланца, схема расположения отверстий под болты | Перед оформлением заказа уточните стандарт фланца трубопровода |
| Неправильное совмещение фланцев | Внешняя утечка, высокий крутящий момент, сокращение срока службы седла | Параллелизм, центрирование, напряжения в трубах | Перед затяжкой соединения проверьте его выравнивание |
| Внутренний диаметр трубы слишком мал | Трение диска, высокий крутящий момент, повреждение края диска | Зазор между диском и качающейся частью и внутренний диаметр трубы | Проверить зазор между диском и внутренним диаметром трубопровода |
| Чрезмерное затягивание болтов | Деформация седла или вкладыша, высокий крутящий момент, нестабильность уплотнения | Состояние седла, нагрузка на болт, торцевая поверхность фланца | Следуйте рекомендациям производителя по моменту затяжки и последовательности затяжки |
| Инородные частицы или сварочный шлак в трубопроводе | Повреждение сиденья и внутренняя утечка | Чистота трубопровода и поверхность седла | Перед началом эксплуатации промойте или очистите трубопровод |
| Неправильное использование прокладки | Утечка, чрезмерное сжатие или повреждение гильзы | Инструкция по проектированию и изготовлению клапанов | Не следует предполагать необходимость использования прокладки, не ознакомившись с техническим паспортом |
| Поврежденное или изношенное сиденье | Внутренняя утечка через клапан | Проверка сидений / обивки | Выберите материал седла с учетом рабочей среды, температуры и требований к герметичности |
| Ослабленные болты фланца | Внешняя утечка на торцах фланцев | Состояние болтов и нагрузка на соединение | Если это предусмотрено процедурой реализации проекта, проверить ещё раз после запуска |
| Неправильный подбор размера привода | Невозможность открытия/закрытия или нестабильная работа | Момент затяжки клапана и выходная мощность привода | Расчет привода с учетом рабочего давления, конструкции седла и рабочей частоты |
Если утечка возникла в месте фланцевого соединения, для начала следует разграничить два случая: является ли утечка внешней — в месте соединения клапана с трубой — или внутренней — между закрытым диском и седлом? Внешняя утечка часто указывает на проблемы с торцевой поверхностью фланца, прокладкой, футеровкой, натяжением болтов или центрированием. Внутренняя утечка более непосредственно указывает на седло, край диска, посторонние частицы или необходимость перекрытия.

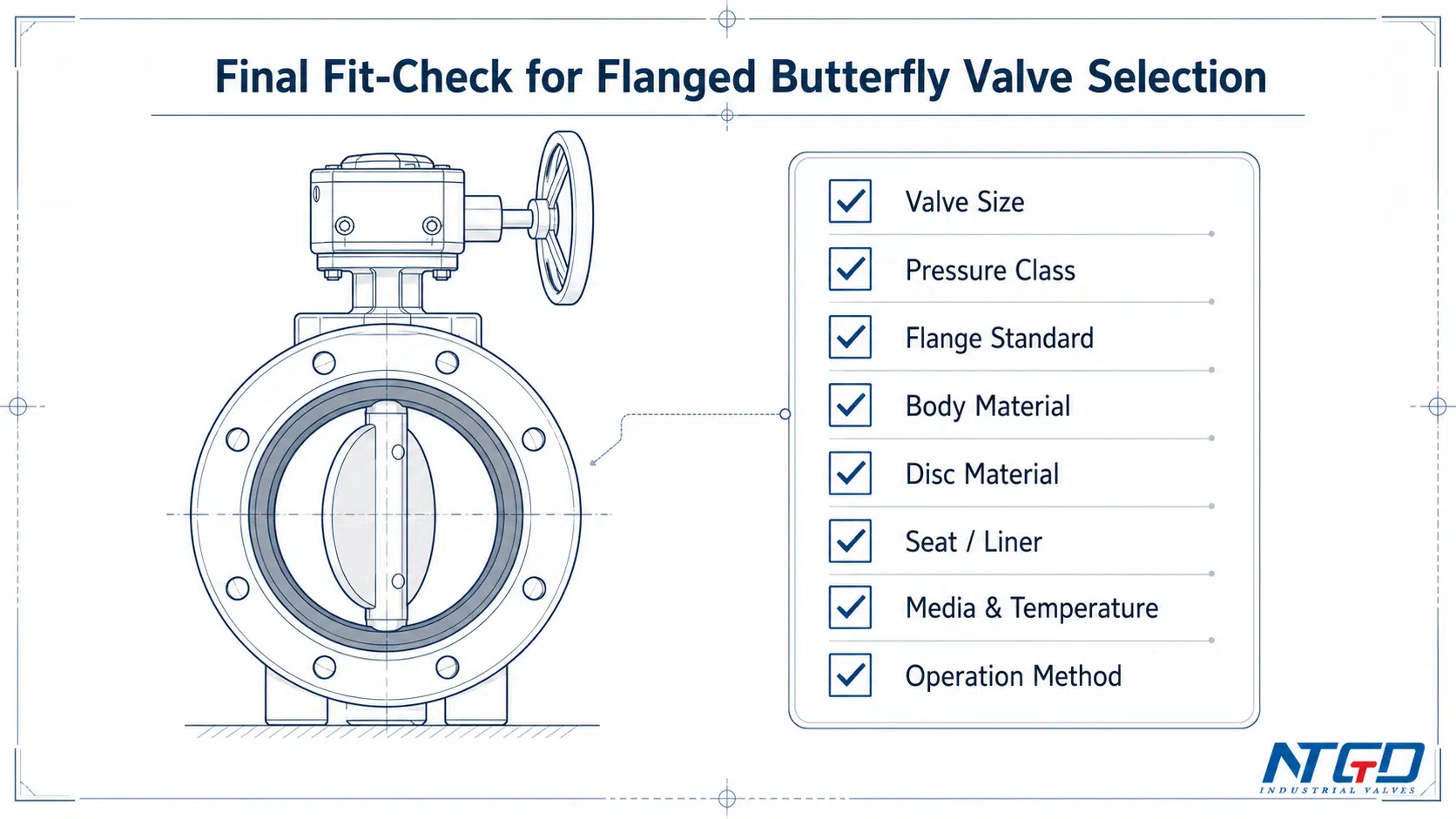

Заключительная проверка соответствия перед выбором фланцевого дроссельного клапана
Прежде чем утвердить фланцевый дроссельный клапан, необходимо рассмотреть его выбор как системное решение. Клапан, трубные фланцы, седло, диск, прокладка или футеровка, привод и условия эксплуатации должны обеспечивать согласованную работу.
| Проверить товар | Подтверждено? |
|---|---|
| Размер клапана и размер трубопровода | |
| Класс давления и проектный рейтинг | |
| Стандарт фланца и схема расположения отверстий под болты | |
| Личный контакт | |
| Материал корпуса | |
| Материал диска | |
| Материал сиденья или обивки | |
| Среда и температура | |
| Функция отключения или регулирования расхода | |
| Зазор диска и монтажное пространство | |
| Требования к прокладке / вкладышу / уплотнению фланца | |
| Ручное, коробка передач, пневматическое, электрическое или гидравлическое управление | |
| Риски, связанные с условиями эксплуатации: вибрация, присутствие твердых частиц, коррозия, абразивный износ или частые циклы работы | |
| Необходимый чертеж, техническое описание или техническое задание |
Ключевыми критериями выбора являются совместимость фланцев, соответствие седла или вкладыша, зазор диска, рабочая среда и температура, а также способ управления. Если эти параметры неясны, перед покупкой клапана следует пересмотреть запрос на предложение.
Часто задаваемые вопросы о фланцевых дроссельных клапанах
Что такое фланцевый поворотный клапан?
Дроссельная заслонка с фланцевым соединением представляет собой поворотную заслонку с четвертьоборотом, корпус которой оснащен фланцевыми концами. Она соединяется с соответствующими трубными фланцами с помощью болтов, шпилек и гаек. Обычно она используется в промышленных системах для перекрытия потока и в некоторых случаях для регулирования расхода, когда требуется надежное болтовое соединение.
Дроссельная заслонка фланцевого типа — это то же самое, что и фланцевая дроссельная заслонка?
В большинстве случаев, когда речь идет о промышленных клапанах, да. Термин “поворотный клапан фланцевого типа” обычно означает поворотный клапан, отличающийся типом соединения с фланцевыми концами. Точная конструкция корпуса, стандарт фланца, класс давления и конструкция седла все же подлежат уточнению.
Что означает «поворотный клапан с фланцами»?
“Дроссельная заслонка с фланцами” — это естественное обозначение дроссельной заслонки, имеющей фланцевые соединительные концы. Обычно это относится к той же общей категории продукции, что и фланцевая дроссельная заслонка, однако покупателю всё же следует уточнить, является ли заслонка однофланцевой, двухфланцевой или имеет иную конструкцию фланцевых концов.
Как устроено фланцевое соединение клапана-бабочки?
Фланцевое соединение клапана-бабочки осуществляется путем соединения фланцев корпуса клапана с соответствующими фланцами трубы с помощью болтов. Соединение должно соответствовать по размеру, стандарту фланцев, схеме расположения отверстий под болты, классу давления и конструкции уплотнения. Также необходимо проверить прокладку, вкладыш или седло в соответствии с конструкцией клапана.
Нужны ли прокладки для фланцевых дроссельных клапанов?
Это зависит от конструкции клапана. В некоторых фланцевых дроссельных клапанах используются отдельные прокладки, тогда как в других в качестве уплотнительного элемента выступает седло или вкладыш. Не следует делать выводы о необходимости использования прокладки, основываясь исключительно на названии клапана. Перед заказом или монтажом необходимо уточнить этот вопрос у производителя клапана, в техническом паспорте или в проектных условиях монтажа.
В чём заключается разница между дисковыми и фланцевыми дроссельными клапанами?
Полупроходной клапан зажимается между фланцами труб, тогда как фланцевый клапан имеет фланцевые концы, которые соединяются непосредственно с соответствующими фланцами труб. Выбор часто зависит от давления, размера труб, монтажного пространства, удобства доступа для технического обслуживания, жесткости конструкции и общей стоимости установки. Подробное сравнение следует проводить в специальном руководстве по полупроходным и фланцевым клапанам.
Двухфланцевый клапан-бабочка — это то же самое, что и фланцевый клапан-бабочка?
Двухфланцевый клапан-бабочка представляет собой более конкретный тип фланцевого клапана-бабочки. Обычно под этим термином понимается корпус клапана с полными фланцевыми концами с обеих сторон. Более широкий термин “фланцевый клапан-бабочка” может охватывать несколько конфигураций корпуса с фланцевыми концами, поэтому подробные технические характеристики двухфланцевых клапанов следует изучать на специальном Страница «Двухфланцевый клапан-бабочка».
Когда следует выбирать фланцевый клапан-бабочку?
Дроссельная заслонка с фланцами часто является оптимальным выбором в тех случаях, когда трубопроводная система требует надежного болтового соединения, поддержки труб большого диаметра, соответствия требованиям промышленного применения, а также простой интеграции с трубопроводными стандартами, предусматривающими использование фланцев. Ее следует тщательно проверять в условиях ограниченного пространства, при критическом перепаде давления или при работе с абразивными твердыми частицами.
Можно ли использовать фланцевый дроссельный клапан для регулирования расхода?
Да, его можно использовать для некоторых систем регулирования расхода, но не для всех. Необходимо учитывать перепад давления, скорость потока, материал седла, положение диска, риск вибрации и точность регулирования. Для сложных задач регулирования может потребоваться другой тип клапана или специальная конструкция.
Что вызывает утечку в фланцевом соединении дроссельной заслонки?
Внешняя утечка в месте фланцевого соединения может быть вызвана неправильным совмещением фланцев, ослабленными болтами, повреждением торцов фланцев, использованием неподходящей прокладки, деформацией вкладыша или несоответствием стандартов фланцев клапана и трубы. Внутренняя утечка при закрытом клапане чаще всего связана с седлом, краем тарелки, посторонними частицами или требованиями к герметичности.
Заключение
Фланцевый дроссельный клапан — это не просто дроссельный клапан с фланцевыми соединениями. Это выбор клапана, при котором учитываются такие факторы, как тип соединения корпуса, стандарт фланцев, конструкция седла, зазор диска, совместимость материалов, способ управления и условия эксплуатации.
По сравнению с компактными конструкциями «вафельного» типа, фланцевые дроссельные клапаны могут обеспечить более стабильное болтовое соединение во многих промышленных трубопроводных системах. Однако при их использовании также необходимо тщательно проверять совместимость фланцев, наличие монтажного пространства, конструкцию прокладки или футеровки, класс давления, а также требования к приводу.
Перед выбором фланцевого дроссельного клапана необходимо уточнить следующие ключевые моменты:
- стандарт фланца и класс давления соответствуют трубопроводу;
- конструкция седла, вкладыша или прокладки подходит для используемой среды и температуры;
- диск имеет достаточный зазор и не будет мешать проходу трубы;
- оператор или привод соответствуют крутящему моменту и частоте работы;
- условия эксплуатации не выходят за пределы предусмотренного диапазона применения клапана.
Для выбора проекта или рассмотрения запроса на предложение подготовьте следующие данные: размер клапана, стандарт фланца, класс давления, рабочая среда, температура, материал корпуса, материал диска, требования к седлу или футеровке, а также способ привода. Компания NTGD может проанализировать эти данные и помочь подобрать конфигурацию клапана с учетом фактических условий эксплуатации.
