Характеристики, структура и применение плоских задвижек

Плоская задвижка - это шиберная запорная арматура с параллельными затворами, используемая там, где требуется полное перекрытие трубопровода, низкое сопротивление потоку, доступ для скребков или надежная изоляция без использования арматуры в качестве дроссельного устройства. Ее запорным элементом является плоский или параллельный затвор, который скользит между двумя поверхностями седла, открывая или перекрывая путь потоку.

На практике, указывая плоская задвижка для муниципального газопровода требует иной инженерной проработки, нежели спецификация шиберная задвижка для скребкового нефте- или газопровода. Это же семейство клапанов может фигурировать в спецификациях как плоская пластинчатая задвижка или параллельная задвижка, Но окончательный выбор все равно зависит от конструкции седла, расположения штока, направляющего отверстия, класса давления, способа приведения в действие и условий эксплуатации.

В этой статье рассказывается о структуре, принципе работы, логике уплотнения, преимуществах, ограничениях, выборе применения, стандартах, материалах и вариантах электрического привода для плоских задвижек.

Что такое плоская задвижка? Терминология и границы проектирования

A плоская задвижка это шиберный клапан с закрывающим элементом в форме плоского или параллельного затвора. Затвор может представлять собой одну пластину или быть двухстворчатым с поддерживающим или распределяющим механизмом между двумя пластинами затвора.

Основное уплотняющее усилие возникает благодаря взаимосвязи между затвором и седлом клапана. Во многих конструкциях плоских задвижек давление среды воздействует на плавающий затвор или плавающее седло, помогая прижать уплотнительные поверхности друг к другу. В конструкциях с двумя затворами опорный механизм может создавать дополнительную силу прижима, когда клапан закрыт.

Плоские задвижки vs Плоские пластинчатые задвижки vs Плитные задвижки

Эти термины тесно связаны, но они не всегда используются в одном и том же инженерном контексте.

В этой статье, плоская задвижка используется в качестве основного термина. Задвижка с плоской пластиной и шиберная задвижка рассматриваются как родственные термины, если их конструкция, принцип уплотнения и применение совпадают. Важно не одно лишь название, а соответствие клапана требуемому виду обслуживания: скребковый трубопровод, изоляция хранилища, запорный узел скважины, городской газ, водоснабжение или автоматизированное управление.

Граница проектирования

Эта статья посвящена плоским или параллельным задвижкам и логике их скользящего перекрытия. В ней не рассматриваются клиновые задвижки, ножевые задвижки, вакуумные задвижки или электроприводы как один и тот же предмет. Эти конструкции могут иметь общие внешние характеристики, но их уплотнительные свойства, границы обслуживания и критерии выбора отличаются настолько, что их не следует выбирать, копируя правила для плоских задвижек.

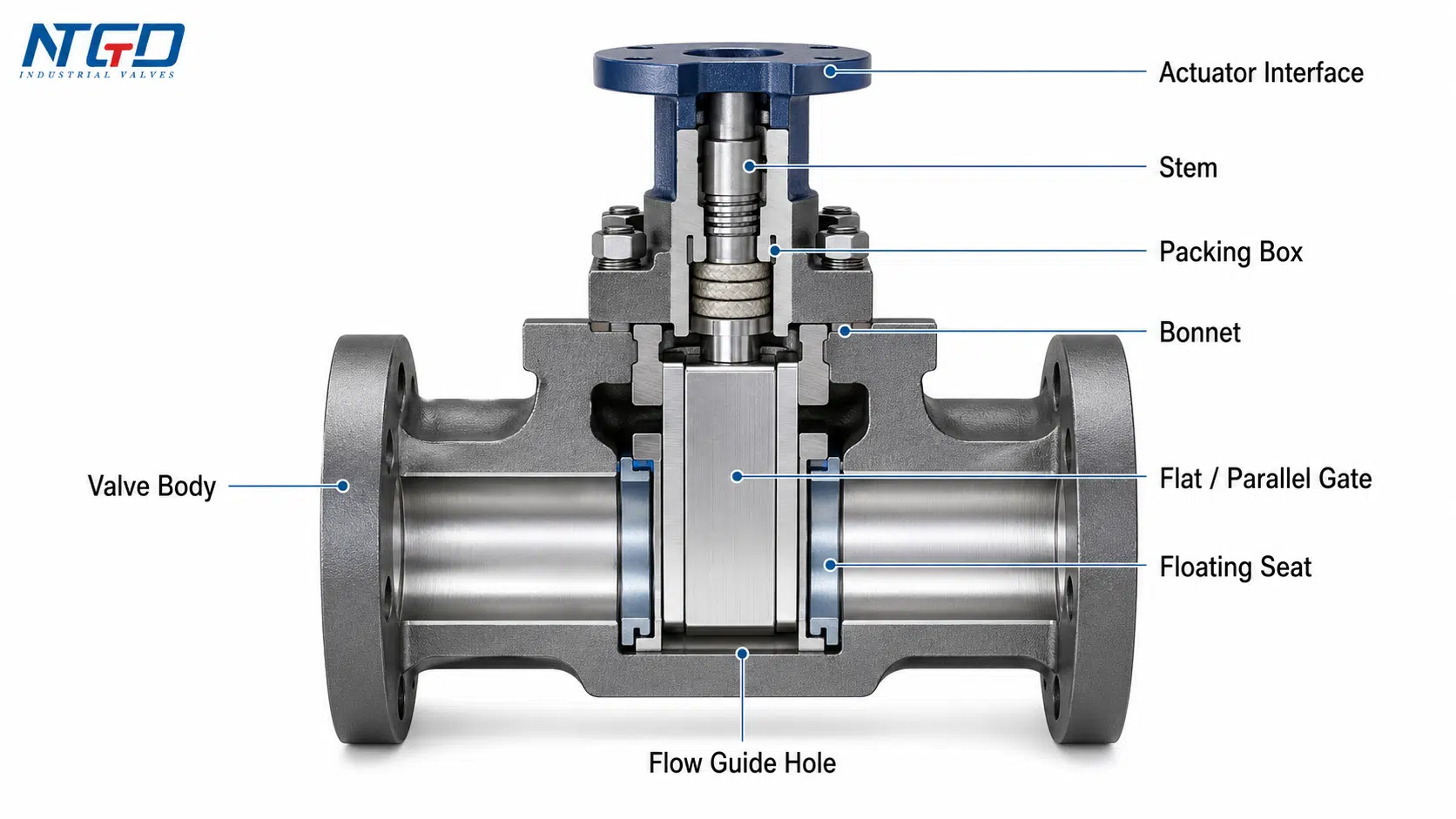

Основная структура и принцип работы плоской задвижки

Плоская задвижка построена на основе прямого пути потока и подвижного затвора. Затвор перемещается в зону седла или из нее, чтобы изолировать трубопровод, не заставляя среду проходить по суженному или резко наклоненному пути потока.

Ключевые компоненты

Одностворчатые и двустворчатые ворота

A Одностворчатая плоская задвижка В качестве запорного элемента используется одна плоская затворная пластина. Он более прост и может быть использован для изоляции многих трубопроводов, если требования к уплотнению, класс давления и рабочая частота находятся в пределах расчетного диапазона клапана.

A двухстворчатая плоская задвижка Используются две затворные пластины с опорным или распределяющим механизмом между ними. Распределительный механизм помогает объединить механическую помощь с контактом седла, создаваемым давлением среды, улучшая стабильность затвора в тех случаях, когда требуется двунаправленное уплотнение или более стабильное сцепление седла.

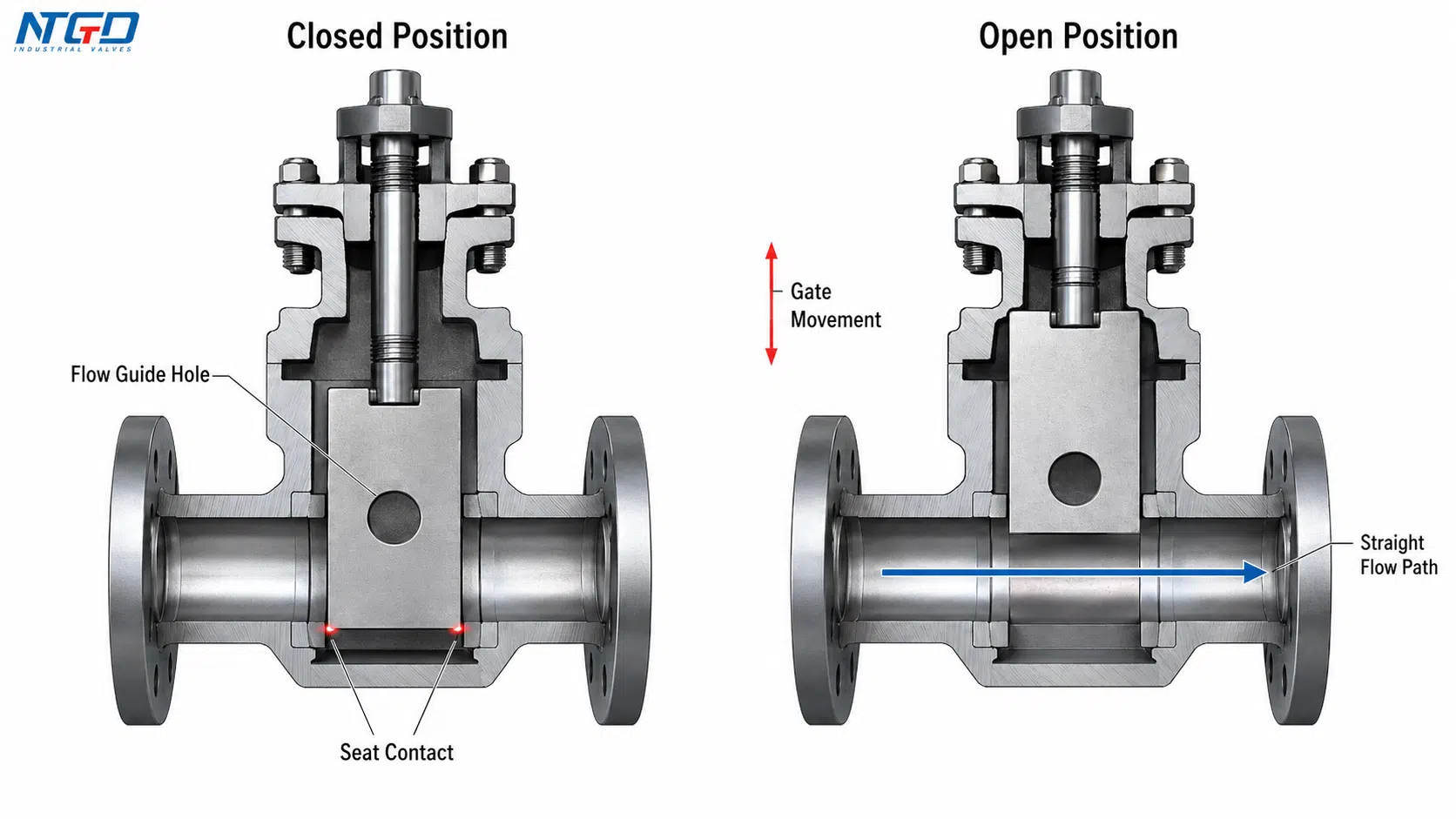

Как открывается и закрывается клапан

Когда клапан открыт, затвор перемещается за пределы потока. В конструкции с проходным или направляющим отверстием отверстие клапана может совпадать с отверстием трубопровода, создавая более непрерывный путь потока.

Когда клапан закрыт, плоский затвор перемещается в область седла и перекрывает проход. Сила уплотнения не только механическая. Во многих конструкциях давление среды воздействует на плавающий затвор или плавающее седло, помогая прижать уплотнительные поверхности друг к другу.

Направляющие отверстия, сквозные проходы и скребки

Для скребковых трубопроводов проходная задвижка Поэтому направляющее отверстие имеет решающее значение при выборе. Когда клапан полностью открыт, направляющее отверстие должно совпадать с отверстием трубопровода, чтобы скребок мог проходить через клапан с меньшими препятствиями. Такое выравнивание также помогает уменьшить локальное нарушение потока и ненужные потери давления.

Плоская задвижка без отверстия для направления потока может быть пригодна для запорной арматуры, систем хранения или применений, где не требуется очистка трубопровода с помощью скребка. Решение должно приниматься исходя из требований к очистке трубопровода, состояния среды, частоты эксплуатации и диапазона давления, а не только из названия арматуры.

Сброс давления в полости

Некоторые конструкции плоских задвижек могут сбрасывать высокое давление, захваченное в полости клапана, когда клапан закрыт. Давление в полости может возникнуть в результате накопления давления после перекрытия, изменения температуры или расширения среды. В нефте- и газопроводах, хранилищах готовой нефти и на устье скважин поведение давления в полости может повлиять на рабочую нагрузку, стабильность уплотнения и безопасность обслуживания.

Конкретный путь разгрузки полости зависит от конструкции клапана. Не следует принимать это на веру, не изучив конструкцию производителя и соответствующую спецификацию проекта.

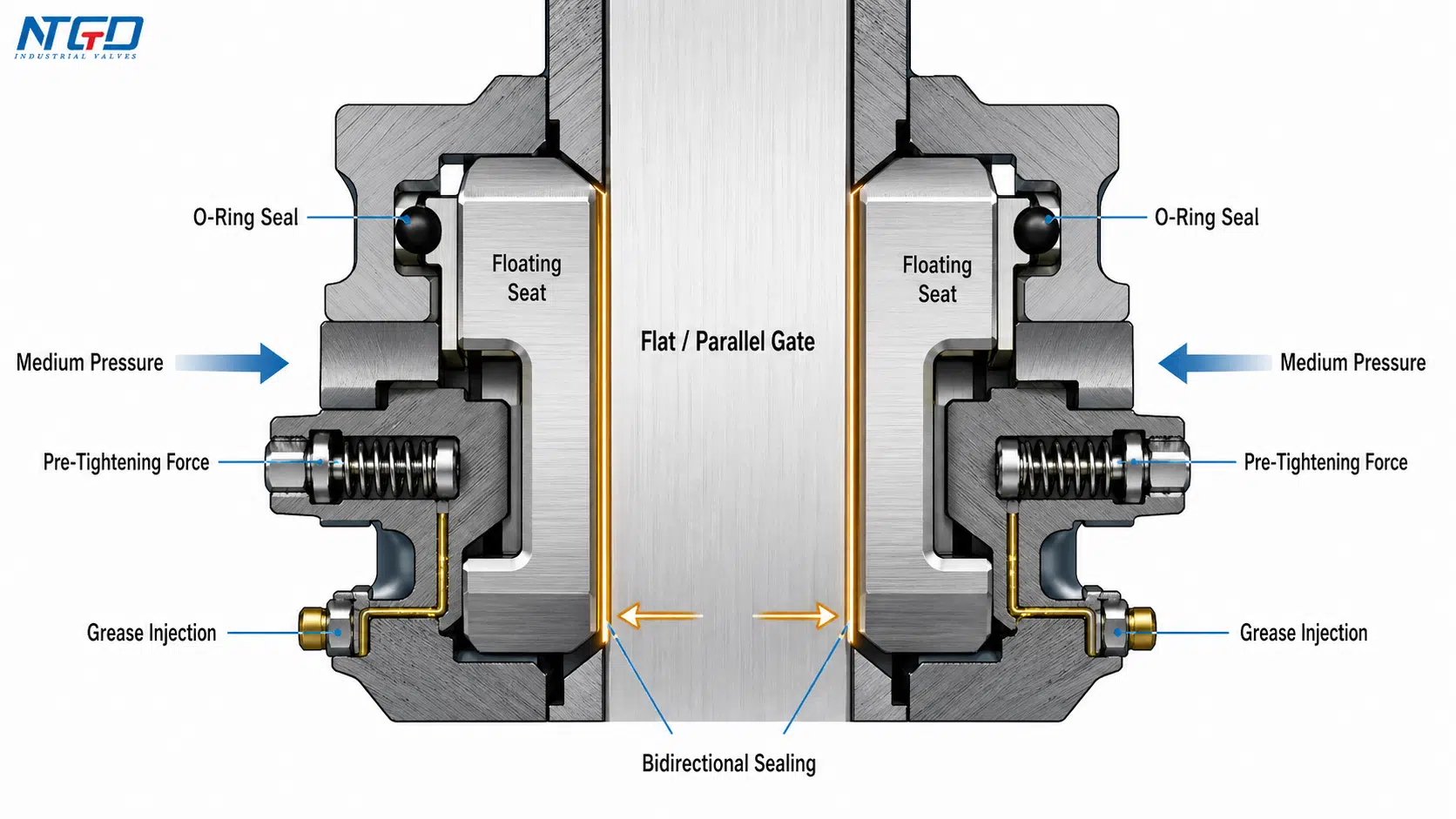

Механизм седла и уплотнения: Плавающее уплотнение, уплотнение под давлением и впрыск смазки

Система уплотнения - одно из самых важных отличий плоской задвижки от обычной. Плоская задвижка не полагается только на клин, вдавливающийся в угловые седла. Вместо этого уплотнение создается за счет взаимодействия плоского затвора, поверхностей седла, давления среды, усилия предварительной затяжки и вспомогательных систем уплотнения.

Плавающие ворота и плавающее сиденье

В плоской задвижке с плавающим седлом седло может слегка перемещаться под давлением, чтобы поддерживать контакт с затвором. В некоторых конструкциях давление среды действует на плавающий затвор или плавающее седло клапана и увеличивает силу прижима между уплотнительными поверхностями.

Такое поведение клапана под действием давления помогает ему поддерживать двунаправленное уплотнение, если конструкция седла, условия давления и рабочая среда правильно подобраны.

Кольцо круглого сечения, усилие предварительной затяжки и двунаправленное уплотнение

Во многих плоских задвижках используется О-образное уплотнительное кольцо вместе с плавающим седлом клапана. Седло может быть собрано с предварительным усилием затяжки, так что первоначальный уплотнительный контакт возникает до подачи полного давления в систему.

Это расположение поддерживает:

• двунаправленное отключение;
• более низкий рабочий момент по сравнению с некоторыми обычными конструкциями задвижек;
• более стабильный контакт с сиденьем;
• повышенная надежность уплотнения при использовании клапана в качестве запорного устройства.

Набивка, закачка смазки и контроль утечек

Область уплотнения штока - еще один критический путь утечки. В плоских задвижках может использоваться самоуплотняющаяся конструкция сальника, не требующая частой регулировки. Некоторые конструкции также включают вспомогательную конструкцию для впрыска уплотнительной смазки в коробку сальника или зону уплотнения.

Впрыск смазки может помочь повысить надежность уплотнения, снизить риск утечки и защитить уплотнительные поверхности, особенно в условиях работы с нефтью, газом, пылью или частицами.

Почему герметизация при низком давлении может быть менее надежной

Такая же логика уплотнения под давлением создает и ограничение. Если давление среды слишком низкое, силы, прижимающей металлические уплотнительные поверхности друг к другу, может не хватить для герметичного перекрытия, особенно в задвижка с металлическим уплотнением конструкции.

Если при эксплуатации под низким давлением используется способ уплотнения, сильно зависящий от давления среды, результатом может стать низкая надежность изоляции, неопределенные характеристики утечки седла или трудности с проверкой на месте установки запорного устройства. Для систем низкого давления с жесткими требованиями к утечкам перед выбором следует проанализировать конструкцию седла, конструкцию мягкого седла, конструкцию предварительного натяжения и требования к утечкам.

Инженерные преимущества и их значение

Плоские задвижки выбирают потому, что их конструкция обеспечивает практические преимущества в трубопроводной и промышленной изоляции. Эти преимущества имеют значение только тогда, когда они действительно необходимы.

Низкое сопротивление потоку в магистральных трубопроводах

В полностью открытом состоянии плоская задвижка может обеспечить более плавный проход, чем многие запорные конструкции с препятствиями. При передаче на большие расстояния это имеет значение, поскольку излишние потери давления увеличивают нагрузку на систему и снижают эффективность трубопровода.

Возможность скребка с направляющим отверстием для потока

Для трубопроводов, где требуется скребок, направляющее отверстие не является второстепенной деталью. Оно определяет, сможет ли задвижка выдержать проход скребка, не создавая серьезного препятствия. Это одна из самых веских причин выбрать плоскую задвижку с проходным или направляющим отверстием.

Более низкий рабочий момент и простота эксплуатации

Плоский затвор и плавающая конструкция седла позволяют снизить крутящий момент при открытии и закрытии, но при этом необходимо тщательно продумать размеры привода. Потребность в крутящем моменте может возрастать при трении седла, перепаде давления, сопротивлении штока, накоплении частиц или недостаточной смазке. Это особенно важно для больших клапанов и плоских задвижек с электроприводом.

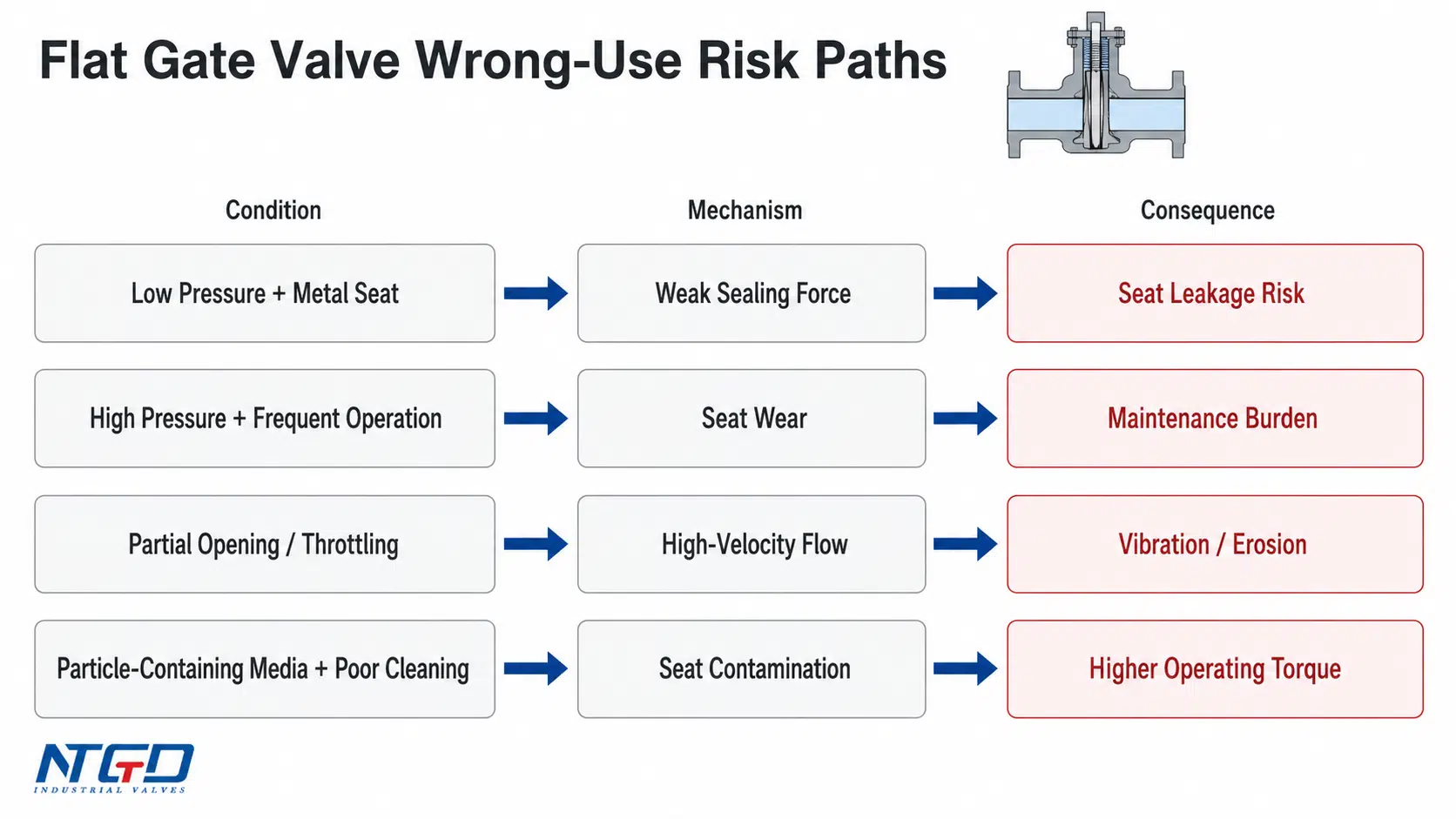

Ограничения, риски неправильного использования и рекомендации по обслуживанию

Плоская задвижка - это в основном запорная арматура. Она может хорошо работать в трубопроводных запорных устройствах, скребках, нефтегазовых системах, а также в отдельных коммунальных и промышленных системах, но ее не следует рассматривать как универсальную арматуру для регулирования потока.

Ограничения герметизации при низком давлении

При низком давлении уплотнение "металл-металл" может не создать достаточного усилия контакта для герметичного перекрытия. Если в системе требуется обеспечить нулевую утечку при низком давлении, необходимо тщательно проанализировать конструкцию седла.

Плоские задвижки с открытым штоком с мягким уплотнением могут быть более подходящими для некоторых газовых или коммунальных систем, в то время как конструкции с металлическим уплотнением могут лучше подходить для более высокого давления или более суровых условий эксплуатации.

Износ при частом использовании под высоким давлением

При высоком давлении и частом открытии и закрытии клапана уплотнительные поверхности могут изнашиваться быстрее. Этот риск возрастает, если среда не обеспечивает достаточного количества смазки, если вокруг седла скапливаются частицы или если клапан работает при высоком перепаде давления.

Внешняя смазка, правильный ввод смазки и подходящие материалы седла могут снизить этот риск, но они не превращают клапан в регулирующий клапан с частой циркуляцией.

Не является первичным дроссельным клапаном

Как и другие конструкции задвижек, ориентированных на изоляцию, плоские задвижки обычно не выбираются в качестве первичный дроссельный клапан. Когда затвор частично открыт, высокоскоростной поток может концентрироваться на кромке затвора и поверхности седла. Это может привести к эрозии, вибрации, нестабильному управлению, повреждению уплотнений и внутренним утечкам.

Некоторые специальные конструкции с V-образными портами или тесным направлением могут обеспечить ограниченную возможность дросселирования, но это должно рассматриваться как специальная граница конструкции. Это не должно рассматриваться как стандартное обслуживание плоских задвижек.

Вибрация при высокоскоростном или высокоплотном потоке

Когда затвор препятствует высокоскоростному или плотному потоку среды, может возникнуть вибрация. Это особенно важно в трубопроводах, содержащих частицы, или в тех случаях, когда затвор неправильно используется в частично открытом положении.

Практический риск заключается не только в шуме. Сильная вибрация и эрозия могут сократить срок службы седла, повредить уплотнительные поверхности, увеличить рабочий момент и привести к незапланированному техническому обслуживанию.

Примечания по обслуживанию

Плоские задвижки должны обслуживаться с вниманием:

• состояние сальника и уплотнение штока;
• точки впрыска смазки;
• чистота поверхности сиденья;
• частицы, застрявшие вокруг ворот или сиденья;
• Настройка хода привода, если он электрический;
• функция ручного управления, если используется электрический привод;
• Защита от коррозии во время хранения или эксплуатации на открытом воздухе.

Неправильный выбор может привести к снижению надежности запорной арматуры, протеканию седла, ускоренному износу, перегрузке привода или незапланированному техническому обслуживанию. Выбор не должен ограничиваться названием клапана и классом давления. Необходимо проверить среду, перепад давления, рабочую частоту, конструкцию седла, маршрут смазки и запас хода привода.

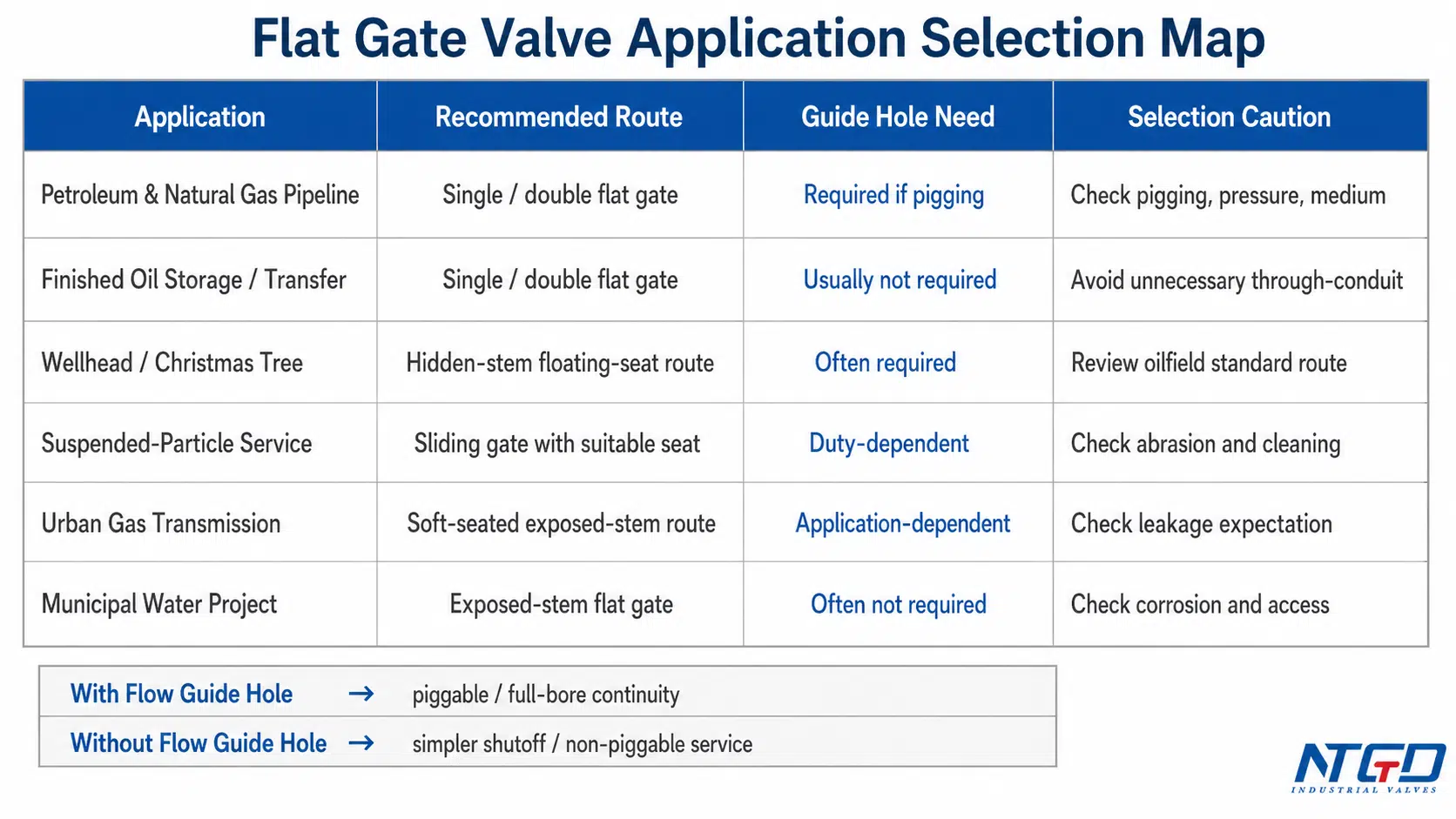

Как выбрать плоскую задвижку по применению

Выбор плоской задвижки должен начинаться с условий эксплуатации. Ключевой вопрос заключается в том, что должна изолировать задвижка, как часто она будет работать, нуждается ли трубопровод в скребках, и какая надежность перекрытия ожидается от системы.

С направляющим отверстием и без направляющего отверстия

Маршрут трубопровода в сравнении с маршрутом устья скважины

Не следует смешивать обслуживание трубопровода и обслуживание устья скважины в одном правиле выбора.

При обслуживании трубопроводов обычно обсуждается низкое сопротивление потоку, скребки, класс давления и конструкция сквозного трубопровода. При обслуживании устья скважины или елки обсуждение смещается в сторону высокого давления, требований типа API16A, расположения штока, поведения плавающего седла и надежного перекрытия в условиях нефтепромысла.

Спецификации, стандарты, материалы и варианты строительства

Техническое руководство не должно превращаться в каталог, но покупателям B2B все равно нужно достаточно указаний по техническим характеристикам, чтобы судить, подходит ли семейство клапанов к условиям эксплуатации.

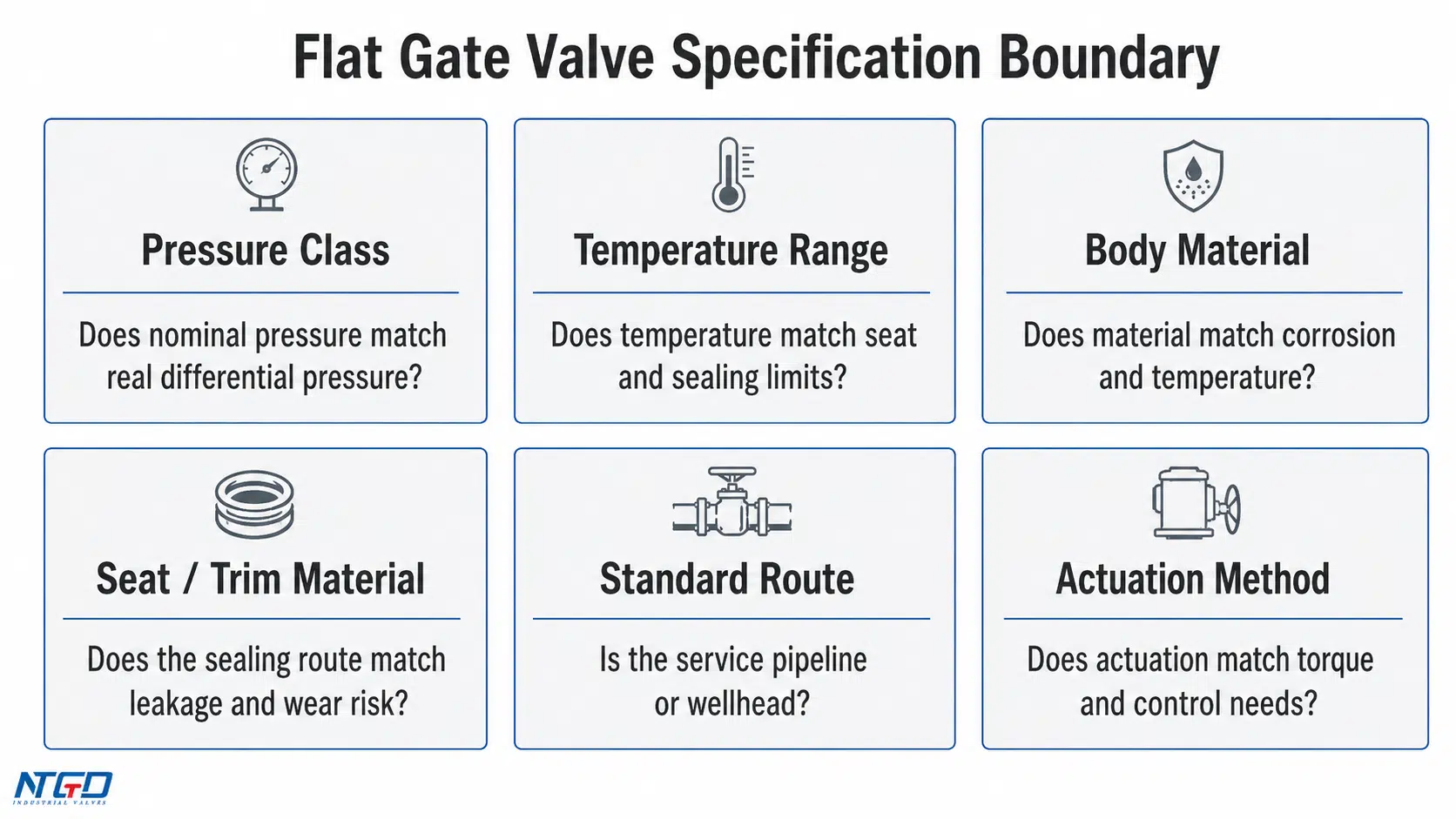

Типовые границы спецификации

При рассмотрении спецификации следует учитывать рабочую среду, давление, температуру, конструкцию седла, требования к проверке и испытанию клапанов, ожидание утечки, Выбор материала задвижки, рабочей частоты и способа срабатывания. Клапан, соответствующий номинальному классу давления, может оказаться непригодным, если маршрут седла, материал или запас срабатывания не соответствуют реальной нагрузке.

Граница стандартов

Варианты строительства

Плоские задвижки могут поставляться в виде:

• одностворчатые или двухстворчатые конструкции;
• с отверстием для направления потока или без него;
• проходной или непроходной маршрут;
• маршрут с восходящим или скрытым/невосходящим штоком;
• ручное, зубчатое, пневматическое или электрическое управление;
• Конструкция с мягкой или металлической прокладкой в зависимости от условий эксплуатации.

Правильная конфигурация зависит от среды, рабочего давления, потребности в скребках, ожидаемой утечки, частоты работы и условий установки.

Плоская задвижка с электроприводом: Когда подходит электрический привод

An электрическая плоская задвижка это плоская задвижка, оснащенная электроприводом для управления ходом штока и движением затвора. Электропривод не меняет основной принцип уплотнения клапана; он меняет способ управления, контроля и интеграции клапана в систему управления.

Электрический привод удобен, когда клапан имеет большие размеры, труднодоступен, является частью автоматизированного трубопровода или должен управляться из диспетчерской. Он также актуален там, где требуется обратная связь по положению, блокировки, логика аварийного отключения или интеграция со SCADA / DCS.

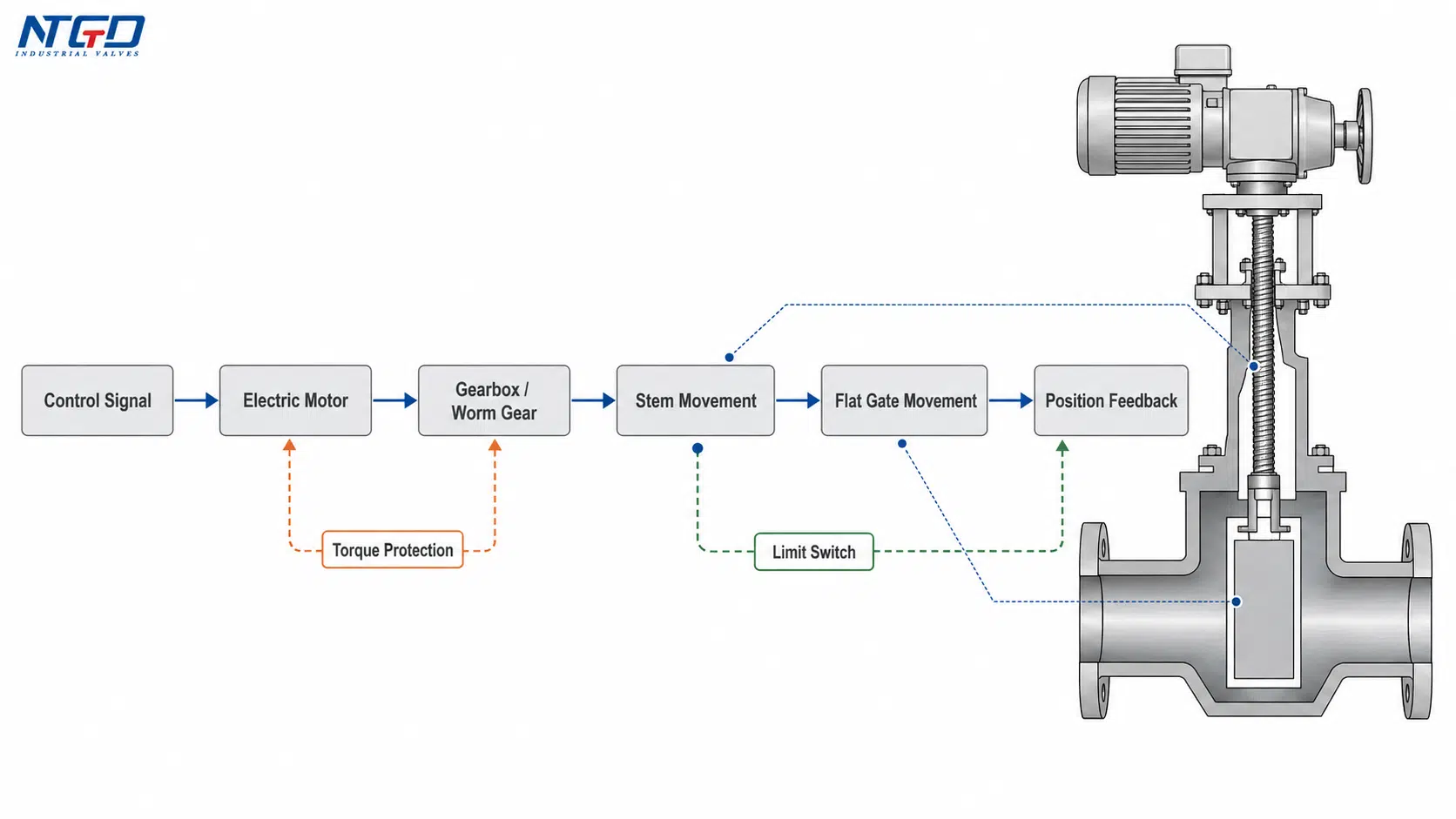

Принцип работы электропривода

В типичной плоской задвижке с электроприводом управляющий сигнал активирует электрический привод. Двигатель привода приводит в движение редуктор или червячный механизм, который вращает шток или гайку штока. Это движение перемещает ворота между открытым и закрытым положениями.

Концевой выключатель, контроль хода и защита крутящего момента

Электрические плоские задвижки нуждаются в точном управлении ходом. Если привод останавливается слишком рано, клапан может не полностью открыться или закрыться. Если он проезжает слишком далеко или толкает с ненормальным сопротивлением, шток, затвор, седло или привод могут быть повреждены.

Концевые выключатели помогают подтвердить открытое и закрытое положение. Защита по крутящему моменту помогает предотвратить перегрузку при увеличении трения в седле, нагрузки под давлением, попадания мусора или сопротивления штока.

Электрические и ручные и пневматические плоские задвижки

Электрический привод следует выбирать, исходя из требований к управлению, а не только потому, что клапан большой. Для редко эксплуатируемых, доступных запорных клапанов ручное или редукторное управление может оказаться более практичным. Для автоматизированной изоляции трубопроводов, дистанционного отключения или цифрового управления на местах плоская задвижка с электроприводом может оказаться более подходящим вариантом при условии, что крутящий момент, ход, трение седла и обратная связь управления будут рассмотрены в комплексе.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Является ли плоская задвижка тем же самым, что и задвижка для перекрытий?

Эти термины пересекаются во многих контекстах, связанных с нефтью, газом и трубопроводами. Задвижка с перекрытием обычно обозначает плоский затвор с проходной или полнопроходной конструкцией, особенно там, где требуется скребок и низкое сопротивление потоку.

Что нужно проверить, когда поставщик предлагает задвижку с плоской пластиной?

Не останавливайтесь на названии. Проверьте, используется ли в предлагаемой арматуре однозатворный или двухзатворный клапан, с перекрытием или расширением, с отверстием для направления потока или без него, с металлическим или мягким седлом, а также какой стандартный маршрут применяется. Термин плоская пластинчатая задвижка описывает закрывающий элемент, но детали конструкции определяют, подходит ли он к сервису.

Можно ли использовать плоскую задвижку для скребков?

Да, но в клапане должно использоваться направляющее отверстие или сквозной канал. Плоская задвижка без направляющего отверстия может по-прежнему обеспечивать перекрытие, но она может не обеспечить непрерывность отверстия, необходимую для прохода скребка.

Зачем в скребковом трубопроводе нужно отверстие для направления потока?

Отверстие для направления потока помогает открытому отверстию клапана совместиться с отверстием трубопровода. Это позволяет скребку проходить через клапан с меньшими препятствиями и помогает сократить ненужные потери давления при полнопроходных работах.

Когда следует использовать плоскую задвижку с электроприводом?

Используйте плоскую задвижку с электроприводом, если требуется дистанционное управление, автоматизация, обратная связь по положению, логика блокировки, работа в труднодоступных местах или интеграция с ПЛК / DCS / SCADA. Для доступных задвижек с низкой рабочей частотой более практичным может быть ручное или редукторное управление.

Что произойдет, если плоская задвижка будет использоваться для дросселирования?

Длительное дросселирование может подвергнуть кромки затвора и поверхности седла воздействию высокоскоростного потока. Вероятный результат - вибрация, эрозия, нестабильное управление, повреждение уплотнений, внутренние утечки или преждевременное техническое обслуживание.

Почему плоские задвижки могут вызывать опасения при уплотнении при низком давлении?

Некоторые системы уплотнения плоских задвижек частично зависят от давления среды, которое помогает прижать затвор и седло друг к другу. Если давление слишком низкое, особенно в конструкциях с металлическими седлами, клапан может не создать достаточного усилия уплотнения для строгого перекрытия.

Заключение

Плоскую задвижку следует выбирать в качестве запорной арматуры, когда требуется прямой путь потока, низкая потеря давления, надежное перекрытие и, в некоторых случаях, возможность скребка. Ее ценность обусловлена сочетанием плоского или параллельного затвора, плавающего седла, уплотнения под давлением и специфической для конкретного применения конструкции, например, направляющего отверстия или проходного канала.

Лучший выбор зависит не только от названия клапана. Передача по трубопроводу, хранение готовой нефти, обслуживание устья скважины, среды со взвешенными частицами, городские газовые и коммунальные водопроводные системы - все это требует выбора различных конструкций. Конструкция седла, класс давления, температурный диапазон, требования к направляющим отверстиям, расположение штока, стандартный маршрут и способ приведения в действие должны быть рассмотрены вместе.

Задвижка с плоской пластиной или задвижка с перекрытием могут относиться к одному и тому же практическому семейству арматуры в контексте продукта и трубопровода, но окончательная спецификация все равно должна соответствовать обслуживанию. Электрический привод может добавить дистанционное управление и автоматизацию, но он должен поддерживать эксплуатационные обязанности плоской задвижки, а не превращать выбор в решение только по приводу.

Окончательная проверка заявки

Если выбор не является однозначным, особенно если речь идет о скребках, уплотнениях низкого давления, стандартах устья скважины, совместимости материалов или электрическом приводе, то более безопасным способом будет проведение инженерного анализа с учетом специфики применения.

Для покупателей, сравнивающих плоская задвижка производитель, завод, или поставщик, Поэтому полезной отправной точкой является не цена, а проверенная спецификация услуг. Подготовьте рабочую среду, класс давления, диапазон температур, требования к очистке трубопровода, предпочтительный стандарт, требования к материалам и способ приведения в действие. NTGD Valve поможет определить, подходит ли конфигурация плоской задвижки с ручным, редукторным, пневматическим или электрическим приводом для вашего трубопровода, устья скважины, газа, воды или промышленной изоляции.
