Газовый плунжерный клапан

Имя автора: Брюс Чжэн

Роль автора: Соучредитель и инженер по клапанам в NTGD Valve

Био автора: Брюс Чжэн - соучредитель и инженер по клапанам в компании NTGD Valve, специализирующейся на выборе промышленных клапанов, их применении и техническом контенте для глобальных покупателей B2B.

Последнее обновление: 25 июня 2026 года

Газовый задвижковый клапан — это запорный клапан с поворотом на четверть оборота, используемый для открытия или перекрытия потока газообразных сред в трубопроводе. В его конструкции применяется цилиндрический, конический или конусообразный затвор с отверстием, проходящим через корпус затвора. Когда отверстие в заглушке совпадает с трубопроводом, газ может проходить через клапан. При повороте заглушки на 90 градусов её сплошная часть перекрывает путь потока.

При выборе газового задвижки для промышленных газовых систем не следует руководствоваться только названием клапана. Рабочая среда, класс давления, температура, материал корпуса, совместимость уплотнительного материала или седла, тип соединения, способ управления, допустимый уровень утечки и технические требования проекта должны соответствовать фактическим условиям эксплуатации.

Эта статья посвящена Выбор задвижки для системы подачи промышленного газа для природного газа, сжиженного нефтяного газа, пропана, топливного газа, коммунального газа и других указанных видов газоснабжения. Это не руководство по ремонту бытовых газовых трубопроводов, не инструкция по использованию газовых кранов на бытовой технике и не страница каталога продукции.

Что такое газовый запорный клапан?

Газовый задвижка — это плунжерный клапан предназначены для работы с газами, где требуется полное отключение. Запорным элементом служит заглушка, расположенная внутри корпуса клапана. Заглушка имеет одно или несколько отверстий, также называемых портами, которые обеспечивают прохождение потока, когда они совмещены с трубопроводом.

В большинстве случаев при обслуживании газовых систем клапан используется в основном для отключение и изоляция, а не точное регулирование расхода. Поворот на четверть оборота обеспечивает быстрое открытие и закрытие, тогда как стержень, седло, втулка, уплотнительная поверхность или система уплотнения определяют, как клапан регулирует процесс перекрытия.

Типичный газовый задвижковый клапан может включать:

Термин газовый запорный клапан могут охватывать несколько конструкционных типов. Некоторые из них представляют собой смазываемые пробковые клапаны, в других используются вкладыши или втулки, а третьи рассчитаны на определенные классы давления, типы торцевых соединений или способы эксплуатации. Для промышленных покупателей ключевым вопросом является не только “как называется этот клапан?”, но и “подходит ли эта конструкция для конкретных условий эксплуатации с газом?”.”

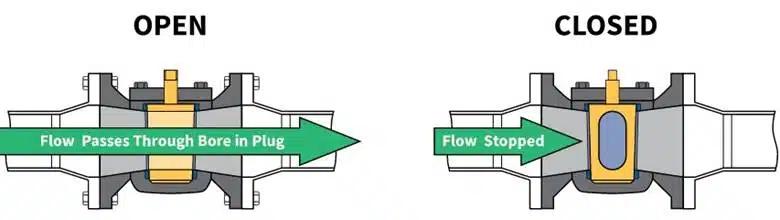

Как работает газовый запорный клапан?

Принцип действия газового задвижки заключается в вращении задвижки внутри корпуса клапана. В задвижке имеется сквозное отверстие или канал. Положение этого канала определяет, открыт ли клапан или закрыт.

Когда отверстие в заглушке совпадает с впускным и выпускным отверстиями корпуса клапана, путь потока открыт. Газ может проходить через клапан. Когда заглушка поворачивается примерно на четверть оборота, отверстие становится перпендикулярным трубопроводу. Твердая часть заглушки перекрывает путь потока, и клапан закрывается.

В зависимости от конструкции клапана пробка может быть цилиндрической, конической или конусообразной. Во многих промышленных конструкциях конусообразная пробка способствует образованию герметичного контакта между пробкой и корпусом, втулкой или зоной седла. В смазываемых пробковых клапанах уплотнительный материал между пробкой и корпусом может способствовать улучшению герметичности и снижению рабочего трения.

Газовые задвижки, как правило, следует проверять следующим образом: запорные клапаны типа «открыто-закрыто». Если в условиях эксплуатации требуется точное регулирование расхода, стабильное дросселирование или плавная модуляция, возможно, следует рассмотреть возможность применения регулирующего клапана или другого типа клапана.

Можно ли использовать газовые запорные клапаны для систем, работающих на природном газе и сжиженном нефтяном газе?

Да, газовые задвижки могут использоваться в системах подачи природного газа и сжиженного нефтяного газа, если конструкция задвижки, используемые материалы, номинальное давление, система уплотнения или седла, а также соответствующие проектные требования соответствуют условиям эксплуатации. Фраза запорный клапан для природного газа обычно под этим понимается задвижка, предназначенная или рассчитанная для работы с природным газом, а не совершенно отдельный класс клапанов.

При реализации промышленных проектов необходимо оценивать клапан-пробку для природного газа с учетом фактических условий эксплуатации. При использовании природного газа, сжиженного нефтяного газа, пропана, топливного газа и других видов газа могут требоваться различные материалы, уплотнения, параметры давления и температуры, а также особые требования к испытаниям и безопасности.

Основной риск при выборе заключается в том, что любой пробковый клапан можно использовать в любой газовой системе. Несоответствие класса давления, несовместимость материалов уплотнения или седла, неподходящий материал корпуса или неправильное торцевое соединение могут привести к риску утечки, высокому рабочему крутящему моменту, преждевременному износу или небезопасному несоответствию условиям эксплуатации. По этой причине выбор пробковых клапанов для природного и сжиженного газа всегда должен основываться на данных запроса предложений и проектных спецификациях, а не только на названии клапана.

Перед выбором газового задвижки для работы с природным газом или сжиженным нефтяным газом необходимо убедиться, по крайней мере, в следующем:

• Состав газа и условия эксплуатации.
• Расчетное давление и рабочее давление.
• Рабочая и расчетная температура.
• Укажите материал корпуса, заглушки, седла, втулки или обшивки.
• Требуется ли конструкция со смазкой.
• Совместимы ли уплотнитель, втулка, седло или смазка с газом и температурой.
• Тип соединения: резьбовое, фланцевое, RF, RTJ, NPT или BW.
• Ручное управление, управление с помощью шестерни или привода.
• Обязательно осмотр и испытание под давлением, либо техническое задание проекта.

Промышленные газовые запорные клапаны и сантехнические газовые краны

Результаты поиска по запросу «газовые задвижки» часто включают сантехнические изделия, газовые краны низкого давления, клапаны для бытовой техники, страницы категорий дистрибьюторов и небольшие резьбовые клапаны. Эти результаты полезны для некоторых покупателей, но они не в полной мере отражают ассортимент промышленных газовых задвижек.

Промышленный газовый задвижковый клапан обычно рассматривается в рамках технических условий на трубопроводную систему. Клапан должен соответствовать классу давления, материалу, типу торцевого соединения, способу управления, допустимым показателям утечки, а также требованиям к испытаниям в рамках конкретного проекта. Газовый кран для водопровода или запорный клапан бытового прибора, как правило, выбираются с учетом иных нормативных требований и условий эксплуатации.

Если спутать бытовой газовый кран с промышленным запорным клапаном, это может привести к недооценке требований к давлению, совместимости материалов, номинальной пропускной способности соединений, контролю внешних утечек и доступу для технического обслуживания. Для промышленного применения клапан следует проверять на соответствие проектной спецификации и техническому паспорту, а не выбирать из результатов поиска по категории изделий для низкого давления.

При подборе промышленных клапанов по стандарту NTGD правильный вопрос заключается не в том, “можно ли использовать этот клапан для газа?” в общем смысле. Более уместный вопрос звучит так:

Разработан ли, рассчитан ли, испытан ли и предусмотрен ли данный газовый запорный клапан для эксплуатации в условиях реальных промышленных газовых сетей?

Это разграничение позволяет избежать путаницы между результатами по категории продукции с низким давлением и клапанами для промышленных газов.

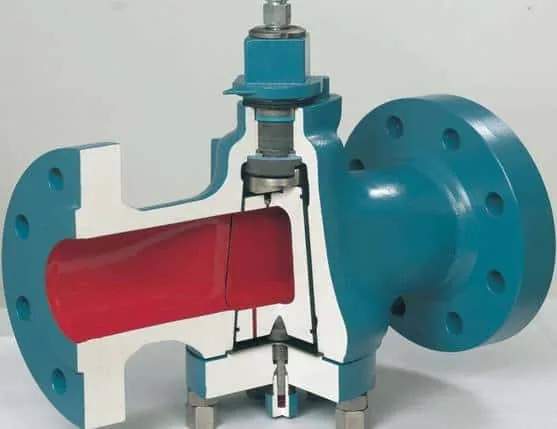

Конструкция смазываемого пробкового клапана для газовых систем

A смазанный плунжерный клапан между заглушкой и корпусом клапана наносится герметик или смазка. Этот герметик способствует снижению трения, обеспечивает герметичность соединения между металлическими поверхностями и позволяет управлять клапаном с более контролируемым усилием.

В газовой отрасли смазываемые пробковые краны часто выбирают в тех случаях, когда важны герметичное перекрытие, простота управления (поворотом на четверть оборота) и надежная изоляция. Система уплотнения является составной частью герметичности крана, поэтому к ней следует относиться как к одному из критериев выбора, а не просто как к детали, связанной с техническим обслуживанием.

Что такое смазываемый пробковый клапан?

Смазываемый кулисный клапан — это кулисный клапан, в котором между кулисом и корпусом клапана используется впрыскиваемый или удерживаемый уплотнительный материал. Уплотнительный материал образует пленку на границе раздела между кулисом и корпусом. Эта пленка способствует снижению трения «металл по металлу» и обеспечивает герметичность.

Данная конструкция особенно актуальна в тех случаях, когда клапан должен обеспечивать изоляцию газа в условиях давления и температуры, характерных для конкретного проекта. Однако пригодность клапана по-прежнему зависит от его фактической конструкции, материала изготовления, класса давления, совместимости уплотнительных материалов и требований к испытаниям.

Как герметик или смазка влияют на герметичность и момент затяжки

Герметик или смазка могут повлиять на три важных аспекта:

Если герметик или смазка если клапан не совместим с составом газа, температурой или примесями в рабочей среде, у него может увеличиться крутящий момент, ухудшиться качество уплотнительной пленки, возникнуть внутренние пути утечки или сократиться интервал между техническими обслуживаниями.

При эксплуатации в газовых системах преимущества конструкции со смазкой заключаются в герметичности перекрытия, контроле крутящего момента и защите места соединения заглушки с корпусом, однако эти преимущества зависят от правильного выбора уплотнительного материала с учетом конкретной среды и температуры.

Смазываемые и несмазываемые пробковые краны для газовых сетей

Не следует выбирать смазываемый шаровой кран только потому, что в его описании присутствует слово “смазываемый”. При использовании в газовых системах уплотнительный материал, материал корпуса, конструкция затвора, тип соединения, способ управления и требования к испытаниям должны соответствовать условиям конкретного проекта.

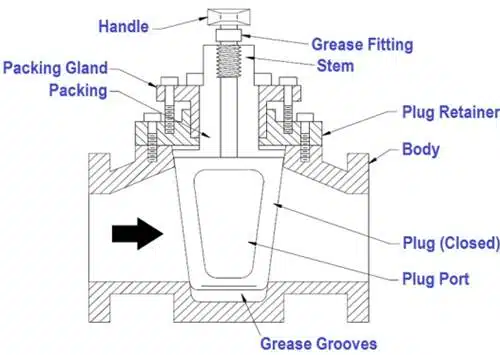

Основные компоненты и их влияние на выбор

Компоненты газового задвижки не следует рассматривать лишь как перечень деталей. Каждый компонент влияет на герметичность, уплотнительные характеристики, рабочий крутящий момент, риск утечки и требования к техническому обслуживанию.

Корпус и герметичная оболочка

Корпус клапана содержит внутренние детали и соединяется с трубопроводом. При использовании в системах промышленных газов материал корпуса следует выбирать с учетом давления, температуры, риска коррозии, технических требований проекта и совместимости с газовой средой.

К типичным материалам, из которых изготавливаются промышленные арматурные узлы, могут относиться углеродистая сталь, нержавеющая сталь, высокопрочное чугунное изделие, чугун или легированные материалы — в зависимости от конструкции арматурного узла и условий эксплуатации. Ключевым критерием выбора является не просто название материала, а то, соответствуют ли материал корпуса и номинальное давление составу газа, расчетному давлению, расчетной температуре и классу трубопровода.

Втулка, паз и уплотнительная поверхность

Плунжер — это вращающийся элемент, который открывает или закрывает проходной канал. Плунжер может быть цилиндрическим, коническим или конусообразным. Расположение его отверстий определяет, как газ проходит через клапан в открытом состоянии и как клапан перекрывает поток в закрытом состоянии.

В газовых системах конструкция задвижки и уплотнительная поверхность влияют на эффективность перекрытия, рабочий крутящий момент и износ. Если в среде присутствуют примеси, конденсат или наблюдаются перепады температуры, при выборе оборудования следует учитывать сопряжение задвижки с корпусом, седло, втулку или систему уплотнения.

Контроль утечек в штоке, уплотнении и снаружи

Шток соединяет оператора с заглушкой. Уплотнение вокруг штока помогает контролировать внешнюю утечку. При работе с газом контроль внешней утечки имеет большое значение, поскольку утечка газа вокруг штока или в зоне уплотнения может повлечь за собой проблемы, связанные с безопасностью, охраной окружающей среды и техническим обслуживанием.

Необходимо комплексно оценивать конструкцию сальникового уплотнения, состояние штока, рабочий крутящий момент и выравнивание привода. Клапан, рассчитанный на соответствующее давление, всё равно может создавать проблемы в эксплуатации, если сальниковое уплотнение, шток или привод не соответствуют фактическому крутящему моменту и условиям доступа на объекте.

Типы газовых запорных клапанов, способы подключения и принципы работы

В старых статьях, посвящённых газовым задвижкам, типы конструкции, типы торцевых соединений и способы эксплуатации часто объединяются в одном разделе “Типы”. Для промышленного подбора лучше разделить эти категории.

Типы конструкций

Выбор между смазываемыми и несмазываемыми конструкциями не должен основываться исключительно на личных предпочтениях. Правильный выбор конструкции зависит от рабочей среды, давления, температуры, ожидаемого уровня утечки, рабочего крутящего момента, удобства доступа для технического обслуживания и технических требований проекта.

Торцевые соединения

Клапаны с резьбовым, фланцевым и сварным соединением могут использоваться в газовых системах, однако их монтаж, доступ для технического обслуживания и требования к предельному давлению различаются.

Методы работы

Клапан с шаровым затвором и ручным приводом может подойти для применений, требующих небольшого или умеренного крутящего момента. Клапан с шаровым затвором и редукторным приводом может потребоваться в тех случаях, когда размер клапана, давление, усилие уплотнения или эксплуатационные требования на объекте затрудняют прямое ручное управление.

Класс давления и примечания к стандарту

Класс давления и требования к материалам, требования по пожарной безопасности, требования NACE, требования к выбросам и стандарты испытаний не следует выводить из названия клапана. Их необходимо подтвердить с помощью проектной спецификации, технического паспорта и документации производителя.

Например, для проекта могут потребоваться задвижки классов 600, 1500 или 2500, либо соединения типа RF, BW, NPT или иные. Эти термины полезны при подготовке запроса предложений, но их не следует рассматривать как универсальные требования, применимые ко всем газовым задвижкам.

Факторы выбора газового оборудования и соответствие требованиям конкретного применения

В более широком смысле выбор промышленных клапанов, газовый задвижковый клапан обычно выбирают для изоляционных целей, когда важны быстрое управление поворотом на четверть оборота, компактная конструкция и надежность перекрытия. Однако его пригодность зависит от всех условий эксплуатации.

Основные факторы, которые следует учитывать при выборе газового задвижки

Эти факторы — не просто информационные поля. Они определяют рамки для проектирования клапана, выбора уплотнителя или седла, выбора материала, типа торцевого соединения, типа привода, а также требований к испытаниям. Если хотя бы один из факторов не соответствует требованиям, клапан может механически подходить к трубе, но не выдерживать реальных эксплуатационных нагрузок при работе с газом.

Матрица совместимости приложений

Качество услуг по поставке промышленных газов следует оценивать с учетом условий конкретного проекта, а не на основе общих результатов по категориям продукции. Клапан, указанный в разделе “Задвижки для сжиженного и природного газа” в каталоге сантехнического оборудования или у дистрибьютора, может не соответствовать требованиям к давлению, материалам, соединениям, эксплуатации или техническому осмотру, предъявляемым на промышленном объекте или в трубопроводной системе.

Когда газовые задвижки могут оказаться не самым лучшим выбором

Газовый задвижковый клапан может оказаться не самым лучшим выбором, если система требует точного регулирования расхода, частой модуляции, очень низкого рабочего момента при отсутствии доступа для технического обслуживания или если в конструкции невозможно подтвердить совместимость уплотнителя, втулки или седла.

Кроме того, может потребоваться дополнительная проверка, если газ содержит примеси, конденсат, коррозионные условия эксплуатации, высокая температура, высокое давление или строгие требования к герметичности. В таких случаях покупателю следует сверить конструкцию с проектной документацией и техническим паспортом производителя клапана.

Контрольный список для запроса предложений по выбору газовых запорных клапанов

Поскольку выбор газовых задвижек зависит от условий эксплуатации, запрос на предложение должен содержать не только название задвижки. Неполные данные об условиях эксплуатации являются одной из наиболее распространенных причин несоответствия выбора в запросах на предложение по газовым задвижкам. Четко сформулированный запрос на предложение помогает избежать выбора неправильного класса давления, неправильного уплотнительного материала, неправильного типа соединения, неправильного привода или неподходящего материала.

Запрос, в котором указано лишь “газовый запорный клапан”, может оказаться недостаточным для правильного выбора. Более полный запрос на предложение должен содержать следующие сведения: среда, давление, температура, материал, требования к уплотнителю или седлу, тип соединения, способ управления, допустимый уровень утечки и применимые стандарты. Имея полные данные из запроса на предложение, инженерная команда может проверить соответствие клапана условиям эксплуатации и порекомендовать его конфигурацию до составления коммерческого предложения.

Меры предосторожности при эксплуатации и техническом обслуживании

Эксплуатация и техническое обслуживание газовых задвижек должны осуществляться в соответствии с инструкциями производителя и процедурой технического обслуживания, предусмотренной проектом. В данной статье не приводятся инструкции по ремонту на месте, рекомендации по регулировке под напряжением или указания по обслуживанию бытовых газовых магистралей.

Признаки утечки и проверка исправности

Внутренняя утечка может возникнуть в случае повреждения, износа, загрязнения уплотнительной поверхности, втулки, седла, заглушки или уплотнительной системы, либо в случае их несовместимости с условиями эксплуатации. Внешняя утечка могут возникать в области уплотнений, прокладок, резьбовых соединений или фланцевых соединений.

При эксплуатации газового оборудования внешняя утечка должна приводить к отключению системы и проведению проверки специалистами в соответствии с процедурой предприятия, а не к бессистемной регулировке. Прежде чем делать вывод о том, что единственной проблемой является сам клапан, необходимо выявить причину утечки.

Тяжёлые условия эксплуатации и высокий крутящий момент

Газовый задвижка может стать трудноуправляемой из-за износа уплотнений, высокого перепада давления, заклинивания под давлением, загрязнения, коррозии, трения сальника, повреждения штока, несоосности привода или естественного увеличения крутящего момента с течением времени.

В случае смазываемых пробковых клапанов состояние уплотнительного материала может влиять на рабочий крутящий момент. Однако затруднения в работе не следует автоматически рассматривать как проблему со смазкой. Необходимо комплексно проверить условия эксплуатации, перепад давления, положение клапана, совместимость уплотнительного материала, состояние сальника и правильность подбора привода.

Меры предосторожности при использовании герметиков и смазочных материалов

Смазку для кулисных клапанов, консистентную смазку для кулисных клапанов или смазку для клапанов природного газа не следует выбирать наугад. Выбор подходящего уплотнительного материала зависит от состава газа, давления, температуры, конструкции клапана и рекомендаций производителя.

Не используйте данную статью в качестве инструкции по повторной смазке в полевых условиях. При эксплуатации в системах промышленных газов техническое обслуживание должно осуществляться в соответствии с руководством по эксплуатации клапана, правилами техники безопасности предприятия и применимыми проектными требованиями.

Часто задаваемые вопросы о газовых запорных клапанах

Можно ли использовать стандартный задвижку для работы с природным газом?

Не следует считать, что стандартный куловый клапан подходит для работы с природным газом, если его конструкция, номинальное давление, материалы изготовления, система уплотнения или седла, тип соединения, способ управления и требования к испытаниям не соответствуют условиям конкретного проекта. Использование кулового клапана для работы с природным газом допустимо в том случае, если он рассчитан на фактический состав газа, давление, температуру и предполагаемый уровень утечки.

Подходят ли газовые задвижки для использования с сжиженным нефтяным газом или пропаном?

Запорные клапаны для газа могут быть пригодны для использования с сжиженным нефтяным газом или пропаном, если материалы клапана, уплотнитель, система седла, номинальное давление, диапазон температур и допустимые показатели утечки соответствуют условиям эксплуатации. Соответствие требованиям для использования с сжиженным нефтяным газом и пропаном следует подтвердить на основании проектной спецификации и данных производителя клапана.

В чём заключается разница между задвижкой для газа и задвижкой для природного газа?

«Газовый пробковый клапан» — это более широкий термин, обозначающий пробковый клапан, используемый в газовых системах. «Пробковый клапан для природного газа» обычно представляет собой термин, указывающий на конкретное применение, и относится к пробковому клапану, выбранному или рассчитанному для работы с природным газом. Конструкция может варьироваться в зависимости от класса давления, материала изготовления, уплотнительного материала, типа соединения и способа управления.

Нужно ли смазывать газовый запорный клапан?

Некоторые газовые задвижки относятся к типу смазываемых задвижек, в которых между задвижкой и корпусом клапана используется уплотнитель или смазка. Другие представляют собой несмазываемые конструкции, такие как, например, втулочный плунжерный клапан, в которых используются втулка, вкладыш или система посадки. Необходимость смазки зависит от конструкции клапана и условий эксплуатации.

Почему газовый задвижник становится трудноуправляемым?

Газовый задвижка может стать трудноуправляемой из-за состояния уплотнительного материала, высокого перепада давления, заклинивания под давлением, трения уплотнения, загрязнения, коррозии, повреждения штока или проблем с выравниванием привода. Практическая диагностика обычно начинается с оценки эксплуатационных условий и истории использования уплотнительного материала, после чего проверяются перепад давления, состояние уплотнения и правильность подбора размера привода.

Является ли пробковый клапан более подходящим для природного газа, чем шаровой клапан?

Штопорный клапан может быть подходящим решением для отсечки природного газа, особенно при правильном подборе конструкции. Шаровой клапан также может быть подходящим вариантом для многих газовых систем. Оптимальный выбор зависит от давления, температуры, предполагаемого уровня утечки, частоты эксплуатации, доступа для технического обслуживания, типа соединения и проектных стандартов. Эту тему следует рассмотреть как плунжерный клапан в сравнении с шаровым клапаном Сравнение вариантов, выбор которых не определяется исключительно названием клапана.

Какую информацию необходимо предоставить перед тем, как запросить коммерческое предложение на газовый запорный клапан?

Прежде чем запрашивать коммерческое предложение на газовые задвижки, сообщите следующие данные: рабочая среда, состав газа, размер задвижки, класс давления, рабочее давление, температура, материал корпуса и внутренних деталей, требования к уплотнителю или седлу, тип торцевого соединения, способ привода, допустимый уровень утечки, проектные стандарты и данные для маркировки. Эти сведения помогут инженерной команде проверить соответствие задвижки условиям эксплуатации до составления коммерческого предложения.

Заключение

Газовый запорный клапан является оптимальным выбором в тех случаях, когда требуется изоляция с поворотом на четверть оборота для пропускания промышленных газов, природного газа, сжиженного нефтяного газа, пропана, топливного газа или других указанных газовых сред, а также когда конструкция клапана соответствует фактическим условиям эксплуатации.

Перед окончательным отбором проверьте три момента:

1. Совместимость со средой
   Убедитесь, что материал корпуса, заглушка, седло, втулка, сальник, герметик или смазка совместимы с составом газа, температурой и присутствующими примесями.
2. Номинальное давление и температура
   Убедитесь, что класс давления, конструкция корпуса, тип торцевого соединения и требования к испытаниям соответствуют техническим условиям на трубопроводы и условиям эксплуатации.
3. Конструкция уплотнений и принцип работы
   Уточните, требуется ли для данной установки клапан с смазкой, конструкция без смазки, какие-либо конкретные требования к утечке, привод с редуктором, привод с сервоприводом или специальный доступ для технического обслуживания.

Рекомендуется провести дополнительную техническую экспертизу в случаях, когда совместимость герметика вызывает сомнения, рабочий крутящий момент высокий, предъявляются строгие требования к утечкам, требуется автоматизация или в рамках проекта предусмотрены особые стандарты, материалы или проверки.

Наиболее надежный подход к выбору заключается в том, чтобы рассматривать газовый запорный клапан как готовую инженерную деталь, а не как обычный газовый клапан, сантехнический газовый кран или изделие из определенной категории товаров.
