Имя автора: Брюс Чжэн
Роль автора: Соучредитель и инженер по клапанам в NTGD Valve
Био автора: Брюс Чжэн - соучредитель и инженер по клапанам в компании NTGD Valve, специализирующейся на выборе промышленных клапанов, их применении и техническом контенте для глобальных покупателей B2B.
Последнее обновление: 16 июня 2026 года
В промышленных трубопроводных системах могут использоваться как клапан с дисковым затвором, так и шаровой кран, однако они подбираются для разных условий эксплуатации. Основное различие заключается в том, как каждый из этих клапанов регулирует поток. В клапане с цилиндрическим седлом шток перемещается линейно, придвигая или отводя диск или заглушку к седлу или от него, тогда как в шаровом клапане используется поворотное движение на четверть оборота для открытия или перекрытия прохода через шарик.
В большинстве промышленных применений шаровой кран выбирают в тех случаях, когда в технологическом процессе требуется регулирование расхода, дросселирование или плавное управление. Шаровой кран выбирают в тех случаях, когда в технологическом процессе требуется быстрое отключение, простое управление режимом «включено-выключено», низкий перепад давления и высокая пропускная способность.
В данном сравнении клапанов типологии «глобус» и шаровых клапанов основное внимание уделяется обычным промышленным клапанам типа «глобус» и обычным промышленным шаровым клапанам. Шаровые клапаны с V-образным проходом, сегментированные или специальные шаровые клапаны представляют собой специальные конструкции, предназначенные для регулирования, и их не следует приравнивать к стандартным шаровым клапанам «открыто-закрыто».
Краткий ответ: Поворотный клапан или шаровой клапан
Выберите шаровой клапан когда в трубопроводе требуется точное регулирование расхода, дросселирование или регулирование давления. Благодаря внутреннему контуру потока и линейному перемещению диска этот клапан лучше подходит для плавной регулировки расхода, хотя, как правило, он создает более высокий перепад давления, чем шаровой кран.
Выберите шаровой клапан когда требуется быстрое перекрытие трубопровода, работа в положениях «полностью открыто» / «полностью закрыто», низкое сопротивление потоку и компактная конструкция. Конструкция с шариком, поворачивающимся на четверть оборота, обеспечивает более прямой путь потока и быстрое перекрытие, однако стандартный шаровой кран, как правило, не является оптимальным выбором для непрерывного регулирования расхода.
Проще говоря:
- Шаровой клапан: лучше подходит для регулирования расхода, контроля потока и обеспечения стабильности.
- Шаровой клапан: лучше подходит для быстрого отключения, режима «вкл./выкл.» и меньшего перепада давления.
- Основное конструктивное отличие: Линейное перемещение клапана-глобуса позволяет плавно регулировать расход, тогда как поворот на четверть оборота шарового клапана обеспечивает быстрое открытие и закрытие.
- Важная граница: Шаровые краны с V-образным проходом относятся к категории специальных регулирующих шаровых кранов, поэтому их следует рассматривать отдельно от обычных шаровых кранов.
Прежде чем выбрать тот или иной клапан, сначала определите условия эксплуатации по расходу. Длительное нахождение обычного шарового клапана в частично открытом положении может привести к повышенному износу седла, шуму или нестабильному регулированию, в то время как использование пропускного клапана в случаях, когда основным требованием является изоляция с минимальными потерями, может вызвать ненужный перепад давления.
Таблица быстрого сравнения клапанов глобусного и шарового типов
| Фактор | Шаровой клапан | Шаровой клапан | Смысл выбора |
|---|---|---|---|
| Основная функция | Регулирование расхода и дросселирование | Изоляция с режимом «вкл./выкл.» и быстрое отключение | Прежде чем выбрать тип клапана, определитесь с расходом. |
| Рабочее движение | Линейное перемещение штока | Поворотное движение на четверть оборота | Поворотные клапаны позволяют осуществлять плавную регулировку; шаровые клапаны — быстрое управление. |
| Внутренний элемент | Диск или заглушка прижимается к седлу | Шарик с отверстием вращается внутри гнезд | Внутренняя геометрия влияет на регулирование потока, характеристики перекрытия и перепад давления. |
| Контроль потока | Более высокая способность к контролю | Ограничено для конструкций с обычным полным проходом или уменьшенным проходом | Поворотные клапаны, как правило, лучше подходят для случаев, когда клапан должен удерживаться в стабильных промежуточных положениях. |
| Дросселирование | Часто используется для регулирования пропускной способности | Обычно не рекомендуется для непрерывного регулирования расхода | Стандартные шаровые краны, работающие в режиме длительного частичного открытия, могут подвергаться износу седла, шуму или нестабильному управлению. |
| Запор | Может перекрыть поток, но это происходит медленнее | Отлично подходит для быстрого перекрытия | Шаровые краны, как правило, предпочтительны в тех случаях, когда основной задачей является быстрое отключение. |
| Перепад давления | Обычно выше | Обычно ниже | Шаровые краны часто обеспечивают более прямой и менее ограничивающий путь потока. |
| Пропускная способность / расход | Как правило, меньше при том же номинальном размере | Обычно выше, особенно в конструкциях с полным проходом | Значение Cv необходимо сверять с фактическим расходом, конструкцией патрубка и условиями эксплуатации. |
| Рабочая скорость | Медленнее, многооборотные или с приводом | Быстрое поворотное движение на 90 градусов | Шаровые краны удобно использовать там, где требуется быстрое открытие или закрытие. |
| Ориентация на техническое обслуживание | Окантовка, сиденье, уплотнение штока и область крышки клапана | Сиденья, поверхность шара и уплотнение штока | Места износа зависят от конструкции клапана, рабочей среды и режима эксплуатации. |
| Типичное использование | Регулирование давления пара, управление байпасом, дросселирование технологического процесса, услуги по балансировке | Изоляция, перекрытие подачи газа или жидкости, трубопроводы с малым перепадом давления, системы с высоким расходом | Правильный выбор зависит от назначения, а не только от названия клапана. |
| Риск выбора | Более высокие потери давления при использовании в системах, где низкое сопротивление имеет решающее значение | Недостаточный контроль или повреждение сиденья при длительном использовании на полном газу | Неправильный выбор клапана может привести к нестабильности регулирования, излишним потерям давления или преждевременному износу седла и внутренних деталей. |

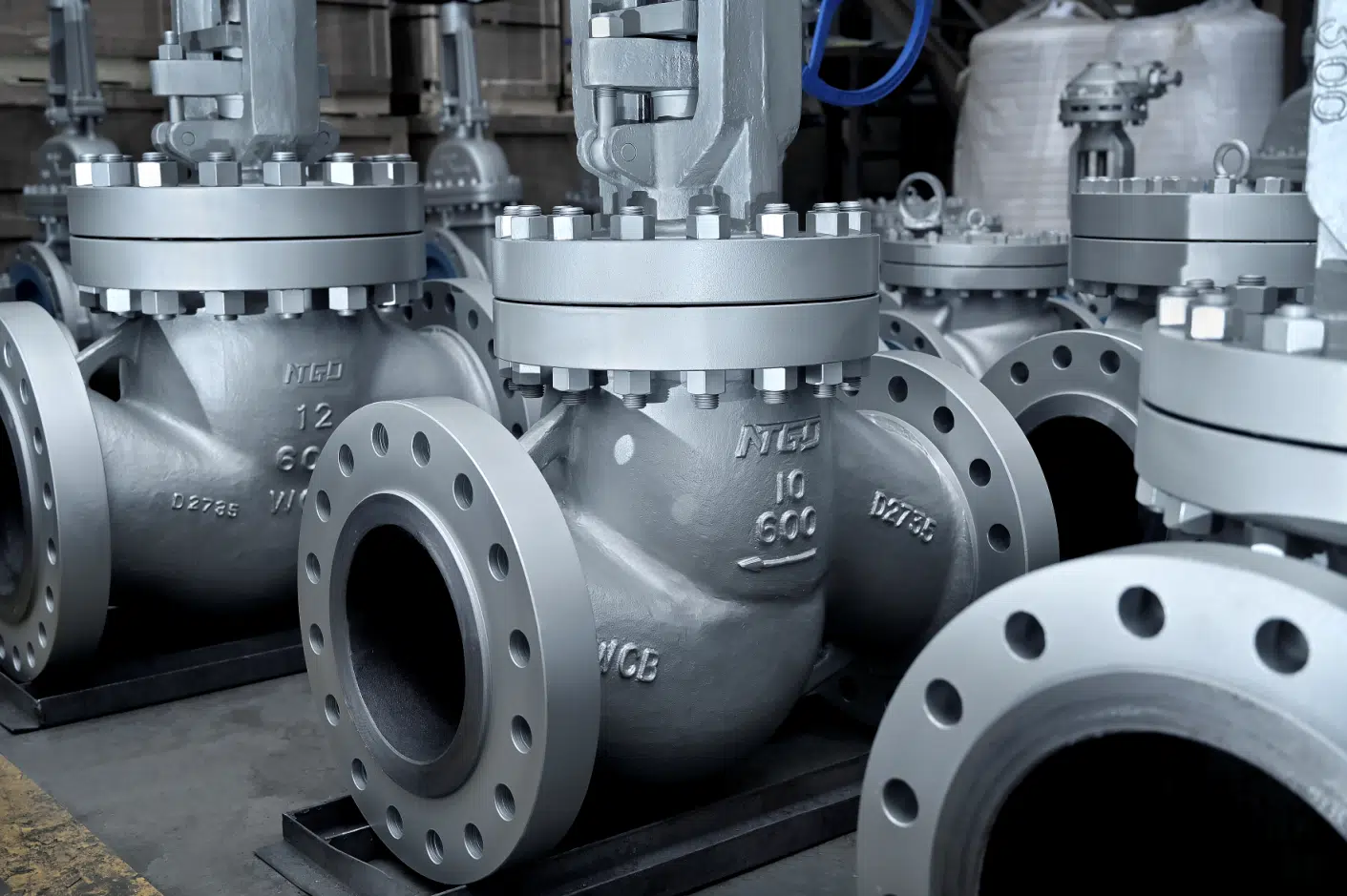

Что такое шаровой клапан?
Шаровой кран — это клапан с линейным ходом, используемый для запуска, остановки или регулирования потока в трубопроводе. Внутри корпуса диск или заглушка приближается к седлу или отдаляется от него по мере перемещения штока вверх или вниз. Это движение изменяет площадь проходного сечения и обеспечивает более плавное регулирование по сравнению с простым запорным клапаном.
В шаровом клапане траектория потока, как правило, проходит через корпус. Это делает клапан пригодным для регулирования, но при этом увеличивает сопротивление потоку. По этой причине шаровой клапан чаще выбирают для регулирующих задач, а не для применений, где главным приоритетом является минимально возможный перепад давления.
Основная конструкция шарового крана
Типичный шаровой кран состоит из корпуса, крышки, штока, диска или затвора, седла, уплотнения и маховика или привода. Корпус представляет собой герметичную оболочку и направляет поток через зону седла. Диск или заглушка являются основным запорным и дросселирующим элементом. Шток передаёт движение от ручного колеса или привода на диск. Седло обеспечивает герметизацию и дросселирование.
Эти детали имеют большое значение, поскольку регулирование расхода зависит от взаимодействия диска, седла и положения хода. Если в условиях эксплуатации имеются высокий перепад давления, эрозия, испарение, кавитация, пар или коррозионно-активные среды, конструкцию внутренних узлов и выбор материалов следует тщательно согласовать с техническими требованиями проекта.
Почему для регулирования используются шаровые краны
Поворотные клапаны широко используются для регулирования расхода, поскольку площадь проходного сечения изменяется плавно по мере перемещения диска. Это обеспечивает более контролируемую зависимость между ходом штока и изменением расхода.
Это не означает, что каждый клапан «глобус» автоматически подходит для любого варианта применения в системах регулирования. Эксплуатация в тяжелых условиях, высокая скорость потока, флэшинг, кавитация, высокая температура или абразивные среды могут потребовать специальной внутренней арматуры, пересмотра материалов или иной конструкции клапана. Однако при сравнении стандартного клапана с проходным седлом и стандартного шарового клапана клапан с проходным седлом, как правило, является более подходящим вариантом для точного регулирования расхода.

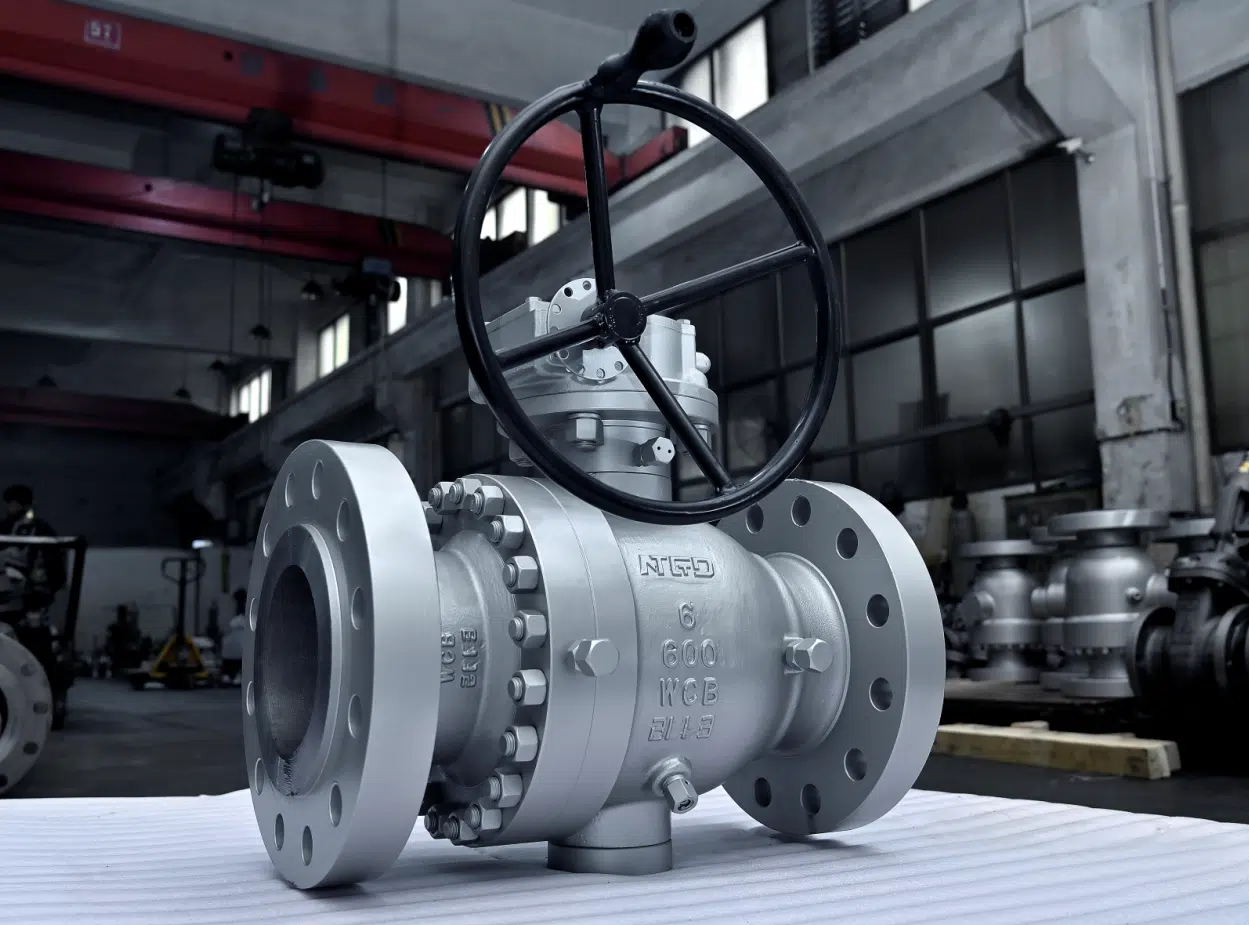

Что такое шаровой кран?
Шаровой кран — это клапан с вращательным механизмом, в котором для открытия или перекрытия проходного канала используется шарик с отверстием. Когда отверстие в шарике совпадает с направлением трубопровода, клапан открыт. При повороте шарика на 90 градусов его сплошная сторона перекрывает поток.
Шаровые краны широко используются для перекрытия потока, поскольку они отличаются быстротой действия, компактностью и простотой эксплуатации. Во многих конструкциях канал прохождения потока при полностью открытом кране имеет относительно прямую форму, что способствует снижению перепада давления по сравнению с более сужающими потоком типами кранов.
Основная конструкция шарового крана
Типичный шаровой кран состоит из корпуса, шара, седел, штока, уплотнений, а также рукоятки, редукторного привода или пневмопривода. Шар является основным вращающимся запорным элементом. Седла удерживают шар и обеспечивают герметичность. Шток соединяет шар с приводным механизмом.
Рабочие характеристики шарового крана зависят от конструкции проходов, материала седла, конструкции уплотнения, давления, температуры и характера рабочей среды. Шаровой кран с полным проходом обеспечивает проходной канал, размер которого близок к внутреннему диаметру трубы, тогда как шаровой кран с уменьшенным проходом создает большее сопротивление потоку. Эти параметры следует учитывать в случаях, когда важны показатели перепада давления или пропускной способности.
Почему для перекрытия используются шаровые краны
Шаровой кран может переходить из полностью открытого положения в полностью закрытое при повороте на 90 градусов. Благодаря этому он подходит для быстрого перекрытия, аварийной изоляции, частого включения-выключения, а также для компактных трубопроводных схем.
При использовании в качестве изолирующего устройства клапан обычно находится в полностью открытом или полностью закрытом положении. Именно в таких условиях обычные шаровые краны демонстрируют наилучшие рабочие характеристики. Если стандартный шаровой кран остается частично открытым в течение длительного времени, поток может проходить через седловые поверхности с высокой скоростью, что повышает риск износа, шума, вибрации или нестабильности регулирования.

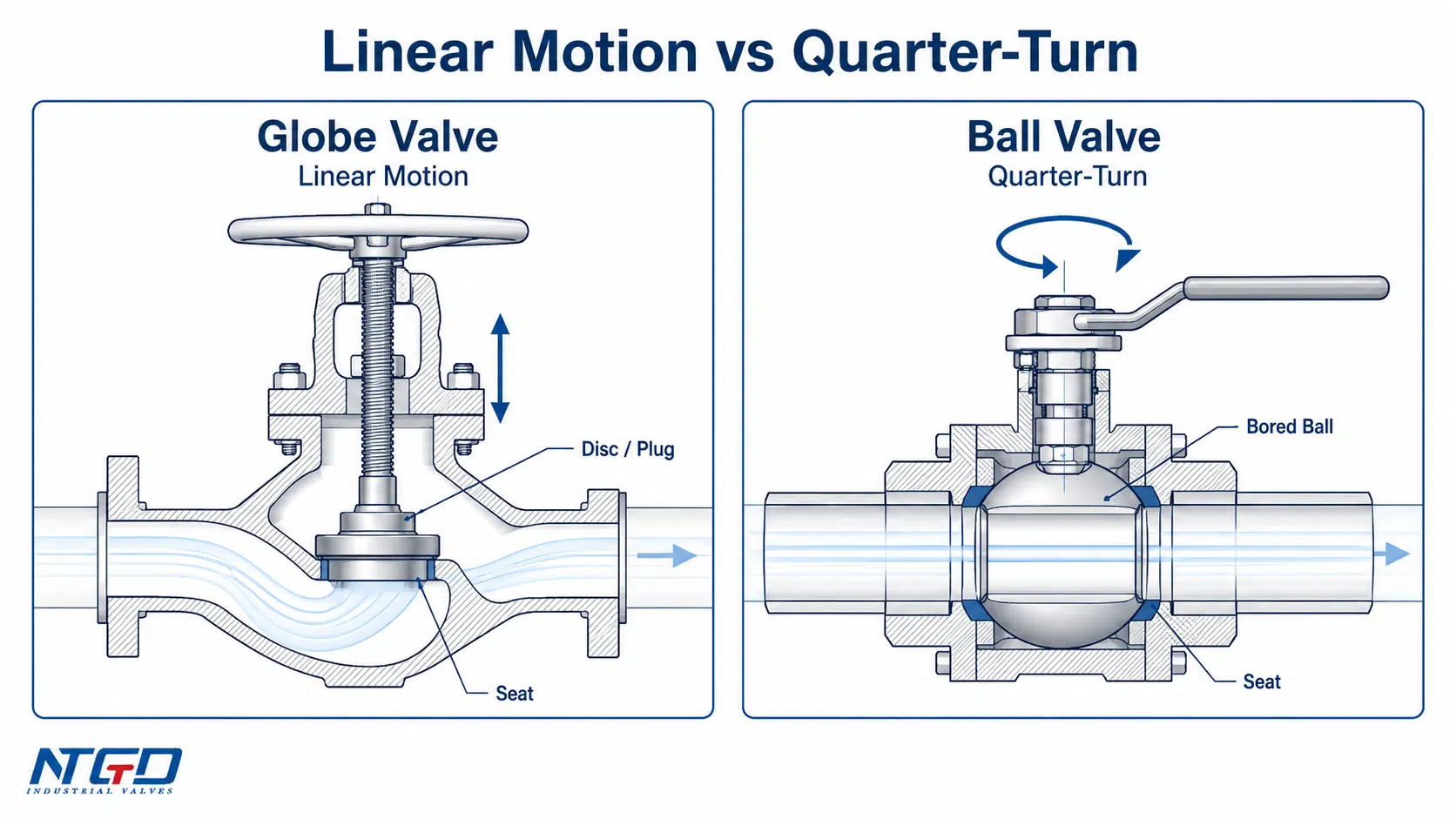

Принцип работы: линейное перемещение и поворотное перемещение на четверть оборота
Принцип работы является одним из важнейших отличий при сравнении шарового и клапанного арматур. Разница заключается не только в том, как перемещается ручка или привод. Она также влияет на регулирование расхода, скорость перекрытия, перепад давления и планирование технического обслуживания.
Как шаровой кран регулирует расход
В шаровом клапане при вращении маховика или приведении в действие привода шток перемещается в линейном направлении. Шток перемещает диск или заслонку в сторону седла или от него. По мере подъема диска площадь проходного сечения увеличивается. По мере приближения диска к седлу площадь проходного сечения уменьшается.
Такое линейное перемещение обеспечивает оператору или системе управления возможность более плавной регулировки. Кроме того, это позволяет клапану более эффективно удерживать промежуточные положения по сравнению с обычным шаровым клапаном. Именно поэтому шаровые клапаны часто используются в тех случаях, когда требуется не просто отсечка, а регулирование, балансировка или дросселирование технологического процесса.
Как открывается и закрывается шаровой кран
В шаровом кране шарик вращается вокруг оси штока. Когда отверстие в шарике совпадает с направлением трубопровода, жидкость может проходить через него. Когда отверстие поворачивается перпендикулярно трубопроводу, поток перекрывается.
Это движение на четверть оборота отличается быстротой и прямолинейностью. Оно идеально подходит для случаев, когда клапан должен находиться либо в открытом, либо в закрытом положении. Однако оно менее подходит для тех процессов, где требуется непрерывная точная регулировка с прохождением множества промежуточных положений, за исключением случаев, когда речь идет о шаровом клапане с V-образным проходом, сегментированном клапане или ином шаровом клапане специальной конструкции.
Почему разница в движении имеет значение
Разница в движении влияет на поведение каждого клапана в системе:
| Разница в движении | Влияние шарового клапана | Ударное воздействие на шаровой кран | Смысл выбора |
|---|---|---|---|
| Тип поездки | Линейное перемещение обеспечивает плавное изменение степени открытия | Поворот на четверть оборота обеспечивает быстрое открытие и закрытие | Линейное перемещение обеспечивает высокую точность управления; вращательное движение — быструю изоляцию. |
| Промежуточное положение | Более подходит для регулируемого дросселирования | Обычные конструкции, как правило, не являются предпочтительными для длительного частичного открытия | Выбирайте тип привода с учетом режима работы, а не только в зависимости от размера трубы. |
| Рабочая скорость | Медленнее, но более управляемо | Быстрее и проще | Для быстрого срабатывания лучше подходят шаровые краны; для плавной регулировки — клапанные краны. |
| Путь потока | Более целенаправленное и ограничительное | В полностью раскрытом состоянии — более прямой | Траектория потока влияет на перепад давления и энергопотребление насоса. |
| Влияние отбора | Лучше для регулирования обслуживания | Лучше подходит для изоляции и работы с малым перепадом давления | Разница в движении напрямую влияет на выбор наиболее подходящего применения. |
Регулирование расхода и ограничение потока: какой клапан лучше?
Для регулирования расхода и дросселирования обычно лучше всего подходит клапан шарового типа. Конструкция с диском и седлом позволяет клапану более плавно изменять площадь проходного сечения, благодаря чему он подходит для регулирования расхода, давления, температуры или технологического баланса.
Стандартный шаровой кран, как правило, не является оптимальным выбором для непрерывного регулирования расхода. Его можно частично открыть, но это не означает, что он рассчитан на стабильное регулирование расхода в течение длительного времени.
Почему шаровые краны лучше подходят для регулирования расхода
Шаровой кран регулирует расход за счет изменения положения диска относительно седла. Поскольку ход штока является линейным, даже небольшие изменения положения штока позволяют добиться более точного регулирования площади проходного сечения. Это полезно в системах, где кран не просто находится в открытом или закрытом положении.
К типичным примерам относятся линии регулирования подачи пара, контуры регулирования охлаждения или нагрева, байпасные линии, а также балансировочные и технологические линии, в которых во время эксплуатации требуется регулировать расход. В таких системах способность удерживать стабильное промежуточное положение может быть важнее, чем обеспечение минимального перепада давления.
Более подробно об этом маршруте с контролем и обслуживанием см. в руководстве NTGD по Регулирование расхода с помощью шарового клапана в системах с высоким расходом.
Почему стандартные шаровые краны не подходят для непрерывного регулирования расхода
Обычный шаровой кран предназначен в основном для работы в полностью открытом или полностью закрытом положении. При длительной эксплуатации в частично открытом положении поток может концентрироваться на небольшом участке поверхности шара и седла. Это может привести к увеличению локальной скорости потока и стать причиной износа седла, эрозии, шума, вибрации или нестабильности регулирования расхода.
Этот риск становится более значимым в случаях, когда в системе наблюдается большой перепад давления на клапане, присутствуют загрязненные рабочие среды, абразивные частицы или имеются длительные периоды работы при небольшом открытии клапана. В таких условиях необходимо тщательно проанализировать конструкцию седла, поверхность шарика, систему управления приводом и риск эрозии.
Это не означает, что шаровой кран никогда не может регулировать расход. Это означает, что стандартный шаровой кран с полным или уменьшенным проходом, предназначенный для открытия-закрытия, не следует автоматически рассматривать как регулирующий клапан. Если в условиях эксплуатации требуется точная регулировка расхода, необходимо тщательно пересмотреть конструкцию, и, возможно, потребуется клапан с V-образным проходом, сегментированный клапан или другой клапан с заданными характеристиками.
Для более полного понимания технического контекста это Справочник по регулированию расхода с помощью обычных шаровых кранов объясняет, почему работа с частичным расходом может привести к воздействию высоких скоростей на шарик и уплотнение.
Системы отключения и управления «вкл./выкл.»: в чем преимущество шаровых кранов
Для быстрого перекрытия и работы в режиме «вкл./выкл.» шаровой кран, как правило, имеет ряд преимуществ. Поворот на 90 градусов обеспечивает быстрое управление, а прямой проход потока позволяет снизить сопротивление при полном открытии клапана.
В случаях, когда клапан в процессе эксплуатации в основном находится в открытом положении и закрывается только для отсечки, шаровой клапан зачастую является более практичным решением. К таким случаям относятся многие газовые, водопроводные, нефтяные, химические и общие технологические линии, где приоритетом является надежная отсечка, а не непрерывное регулирование расхода.
Быстрое включение и отключение
Шаровой кран можно быстро открыть или закрыть с помощью рукоятки, редукторного привода или пневмопривода. Это удобно в тех случаях, когда требуется быстрое отключение во время эксплуатации, технического обслуживания или аварийной остановки. Клапан-глобус также можно закрыть, но для этого обычно требуется больший ход и больше времени.
При ручном управлении поворот шарового крана на четверть оборота легче распознать в полевых условиях, поскольку положение рукоятки часто указывает на то, открыт кран или закрыт. В системах с приводом шаровые краны обычно используются там, где требуется простое управление в режиме «открыто/закрыто».
Эффективность уплотнения зависит от конструкции
Шаровые краны часто выбирают для обеспечения герметичного перекрытия, однако герметичность всё же зависит от конкретной конструкции крана. На конечный результат влияют такие факторы, как материал седла, конструкция корпуса, давление, температура, рабочая среда, частота эксплуатации и требования к испытаниям.
Шаровой кран с мягким седлом может обеспечить надежное уплотнение при работе со многими чистыми средами, тогда как для высокотемпературных, абразивных сред или в сложных условиях эксплуатации могут потребоваться конструкции с металлическим седлом или предназначенные для тяжелых условий эксплуатации. Требования к герметичности всегда следует сверять с техническим паспортом и проектной спецификацией.
Когда шаровой кран всё же можно использовать для перекрытия потока
Поворотный клапан можно использовать для перекрытия потока, и многие поворотные клапаны пригодны для работы в режиме перекрытия. Главное заключается в том, что перекрытие потока, как правило, не является основной причиной выбора поворотного клапана вместо шарового.
Если системе требуется как регулирование расхода, так и полное перекрытие, подходящим вариантом может стать клапан-глобус. Если основная задача заключается в быстром перекрытии с минимальным падением давления, то, как правило, более эффективным выбором будет шаровой кран.

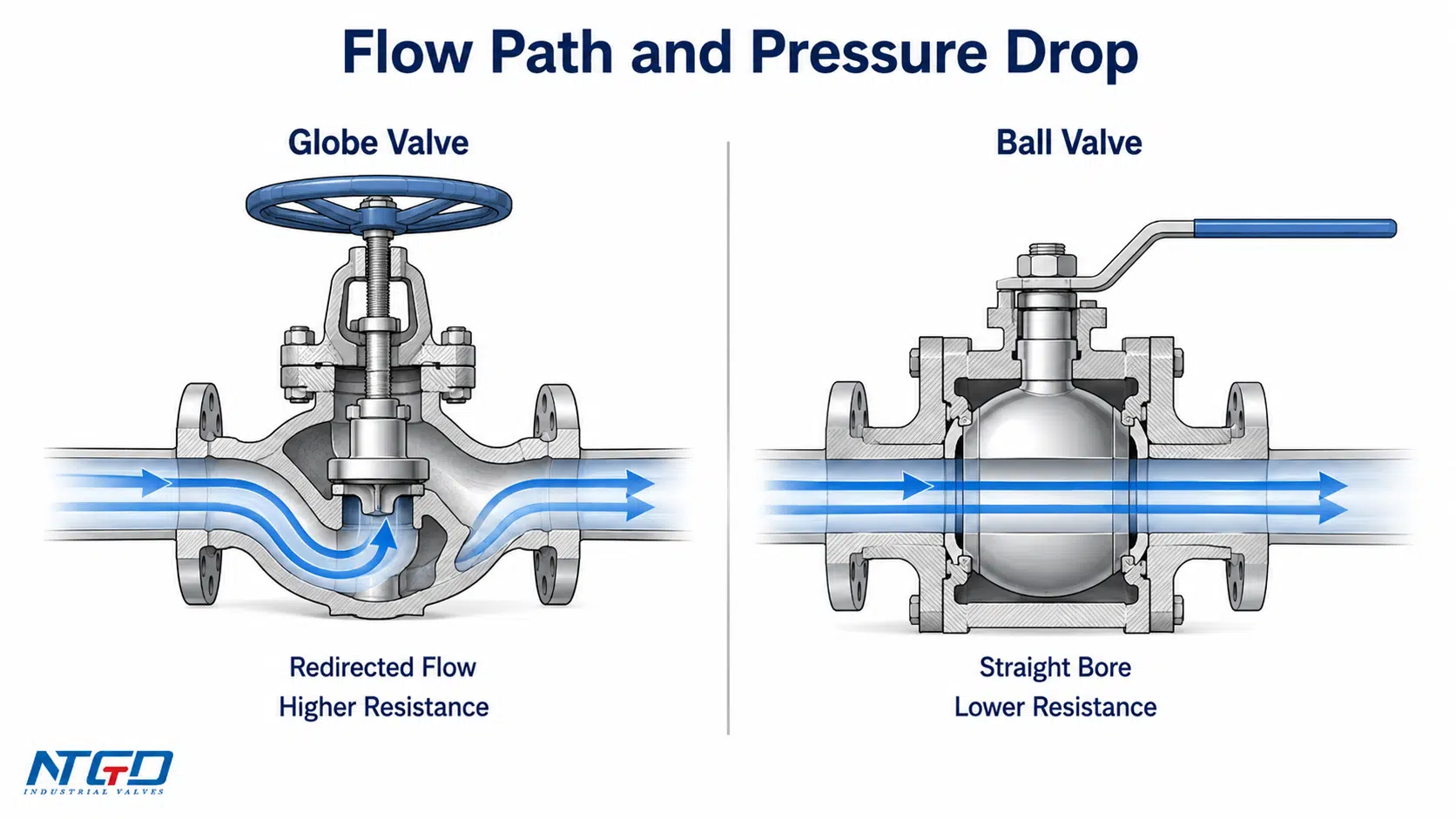

Падение давления, потери напора и коэффициент Cv
Падение давления — одно из наиболее очевидных отличий между клапанами с проходным седлом и шаровыми клапанами. Во многих случаях шаровой клапан обеспечивает меньшее падение давления, поскольку в полностью открытом состоянии путь прохождения потока более прямой. У клапана с проходным седлом падение давления обычно выше, поскольку поток перенаправляется через корпус и зону седла.
Однако оценку перепада давления не следует сводить к одному предложению. Фактический результат зависит от размеров, конструкции патрубков, конструкции регулирующих элементов, положения открытия, расхода, свойств рабочей среды и условий в системе.
Почему у шаровых кранов обычно меньший перепад давления
При полностью открытом шаровом кране жидкость проходит через проходное отверстие шара. В конструкции с полным проходом диаметр этого отверстия может быть близок к диаметру трубопровода. Это снижает сопротивление и способствует поддержанию более высокой пропускной способности.
Шаровые краны с суженным проходом создают большее сопротивление, чем модели с полным проходом, однако падение давления в них может оставаться ниже, чем у многих клапанов шарового типа при сопоставимых условиях работы с открытым потоком. В случаях, когда важны низкие потери давления и высокая пропускная способность, шаровые краны часто рассматриваются на ранних этапах процесса выбора.
Что касается стороны с шаровым краном, то у NTGD Руководство по перепаду давления и коэффициенту Cv шаровых кранов объясняет, как конструкция с полным проходом, уменьшенным проходом и фактическим внутренним диаметром влияет на сопротивление потоку.
Почему шаровые клапаны обычно имеют более высокий перепад давления
Клапан шарового типа изменяет направление потока внутри корпуса. Жидкость должна проходить через область седла, где диск или заглушка регулируют степень открытия. Такой путь потока создает большее сопротивление, чем прямое проходное отверстие.
Более высокое сопротивление не всегда является недостатком. При дросселировании клапан специально используется для регулирования расхода и компенсации перепада давления. Вопрос заключается в том, является ли перепад давления приемлемым для системы и подходит ли внутреннее устройство клапана для данных условий эксплуатации.
Читатели, которым требуется подробное объяснение потери давления на стороне шарового крана, могут ознакомиться с материалом компании NTGD Руководство по перепаду давления в шаровых кранах и коэффициенту Cv.
Резервная мощность и пропускная способность являются факторами выбора, а не самостоятельными критериями
Коэффициент Cv — полезный показатель для сравнения пропускной способности, однако он не должен быть единственным критерием при выборе. Более высокое значение Cv не всегда означает, что клапан лучше подходит для данной задачи. Если в условиях эксплуатации требуется стабильное дросселирование, шаровой клапан с более высокой пропускной способностью все равно может оказаться неправильным выбором, если он не способен обеспечить необходимые характеристики регулирования.
Коэффициент Cv следует рассматривать в совокупности с рабочей средой, расходом, положением открытия, конструкцией патрубков, конструкцией регулирующего механизма, допустимым перепадом давления и общей конструкцией системы. При подборе оборудования вопрос заключается не только в том, “у какого клапана коэффициент Cv выше”, но и в том, сможет ли клапан обеспечить требуемые характеристики регулирования, отсечки и срока службы в реальных условиях эксплуатации.
Что касается терминологической поддержки, то это Определение коэффициента расхода клапана Cv объясняет, почему коэффициент Cv следует рассматривать как показатель пропускной способности, связанный с перепадом давления, а не как самостоятельный критерий выбора.
| Фактор выбора | Шаровой клапан | Шаровой клапан | Техническое примечание |
|---|---|---|---|
| Путь потока | Перенаправление через корпус и сиденье | Более прямолинейно через отверстие для шара | Траектория потока существенно влияет на перепад давления и потребление энергии. |
| Перепад давления | Обычно выше | Обычно ниже | Необходимо проверить с учетом конструкции системы и допустимых потерь давления. |
| Технические характеристики / производительность | Часто меньше при том же номинальном размере | Часто выше, особенно в конструкциях с полным проходом | Более высокое значение Cv не всегда является предпочтительным, если задача требует стабильного управления. |
| Пригодность для регулирования пропускной способности | Более сильный для выполнения регулирующих функций | Ограничено для стандартных конструкций с режимами «вкл./выкл.» | Стабильность управления не менее важна, чем производительность. |
| Глубина калибрования | Требуется проверка состояния и техническое обслуживание | Требуется проверка порта, места и обслуживания | Характеристики Cv, перепад давления и поведение потока следует проверять в ходе расчета или анализа технических характеристик, а не исходить исключительно из типа клапана. |
Различия в герметизации, техническом обслуживании и сроке службы
После определения основных рабочих параметров следует проанализировать вопросы герметичности и технического обслуживания. Оптимальный тип клапана — это не только тот, который отличается более низкой первоначальной стоимостью или более быстрым временем срабатывания. Это тот клапан, который соответствует требованиям к расходу, допустимому перепаду давления, плану технического обслуживания и уровню риска в конкретной области применения.

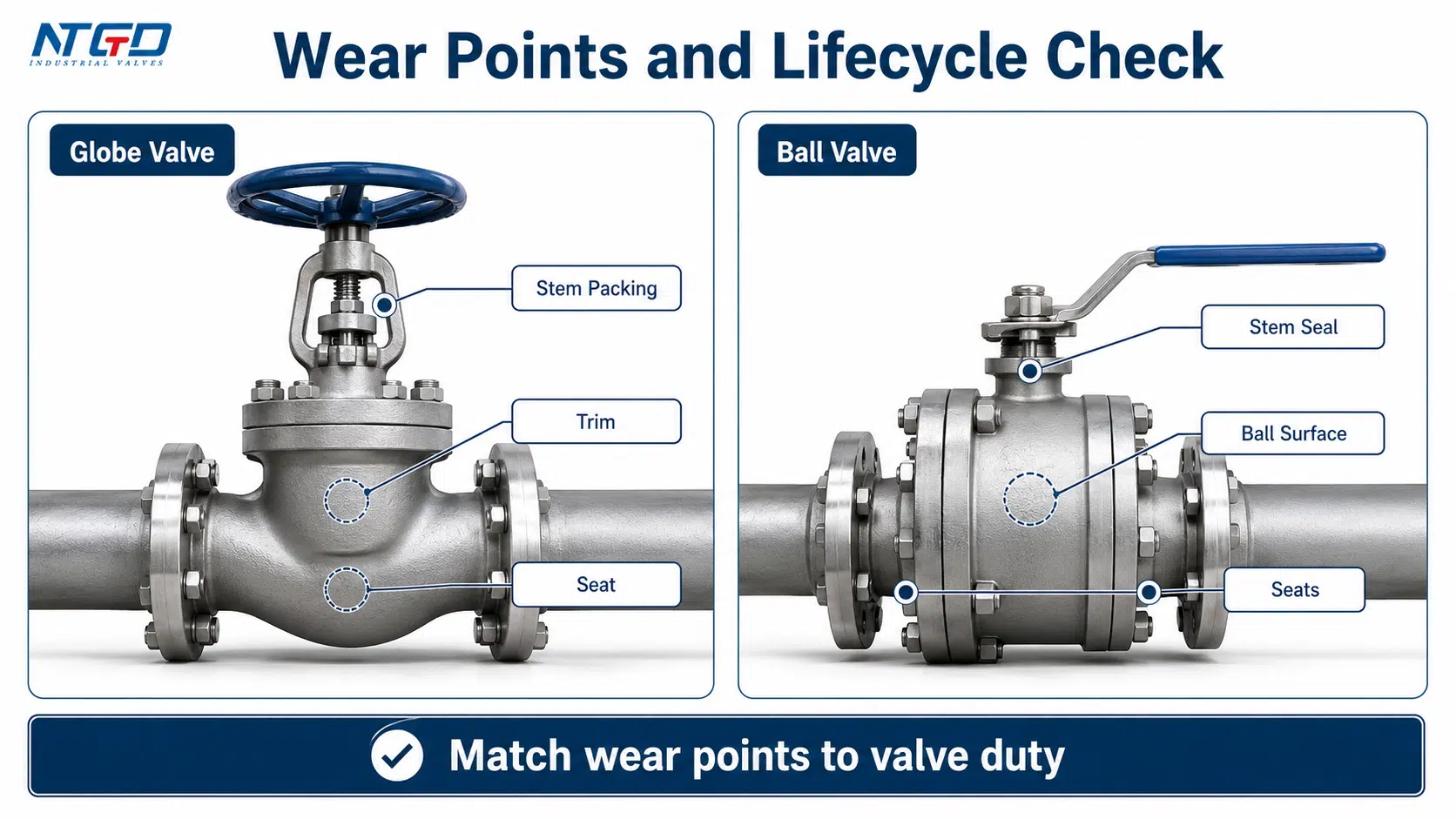

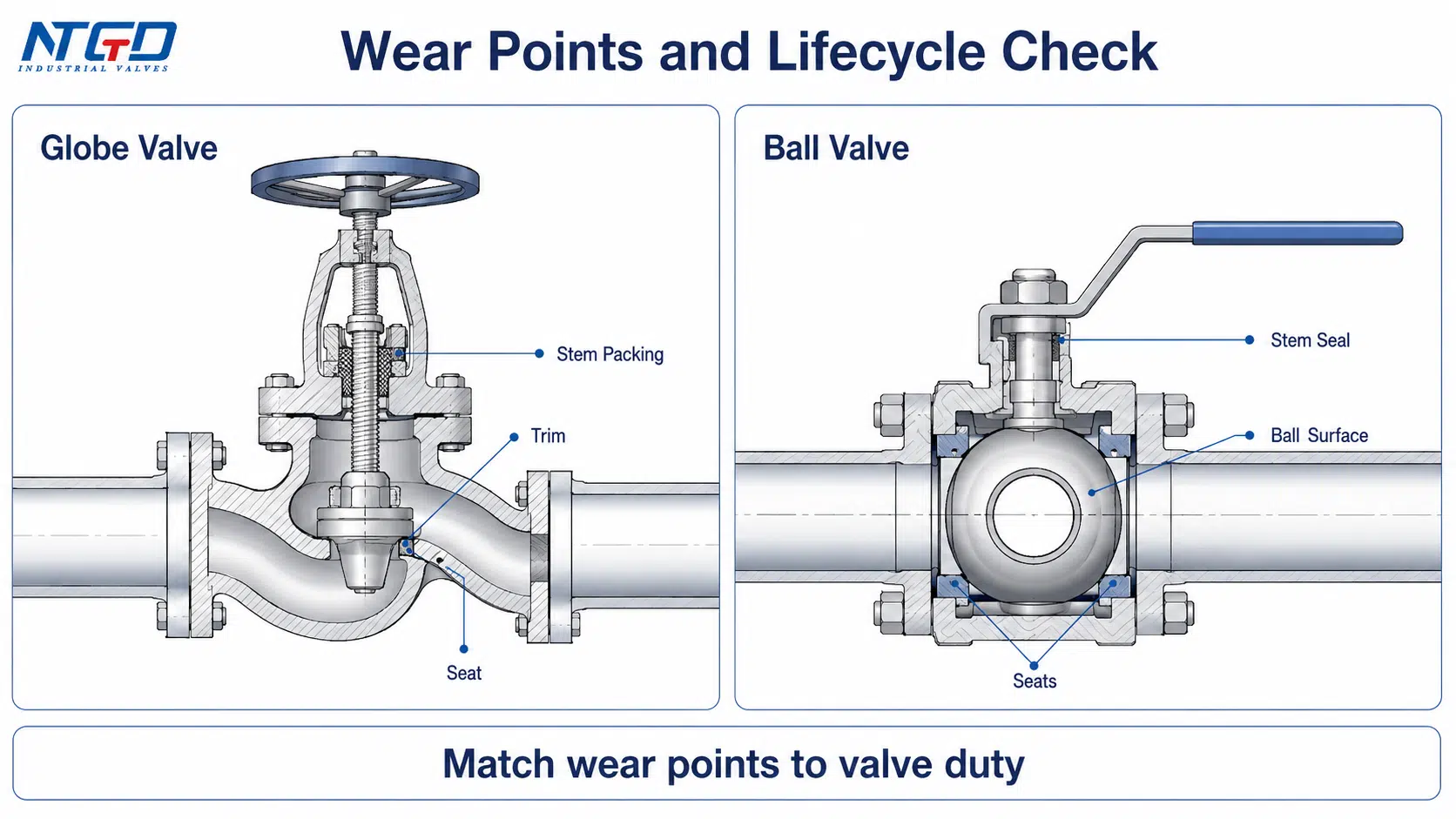

Внутренняя сложность и места износа
У шарового клапана более значительная часть поверхности диска, седла, уплотнения штока и зоны крышки подвергается непосредственному воздействию. При использовании клапана в качестве дросселя внутренние детали могут постоянно подвергаться воздействию скорости потока и перепада давления. В связи с этим большое значение имеют материал внутренних деталей, конструкция седла и состояние уплотнения.
В шаровом кране количество изменений в траектории потока меньше, однако решающее значение имеют поверхность шара, седла и уплотнение штока. При работе в режиме «открыто-закрыто» с чистыми средами техническое обслуживание может быть относительно простым. При работе в условиях абразивных, высокотемпературных или коррозионных сред большую роль играют материал седла и покрытие шара, а также выбор материалов.
Условия доступа для технического обслуживания и ремонта
Сложность технического обслуживания зависит не только от категории клапана, но и от его конкретной конструкции. Небольшой шаровой клапан с резьбовым соединением, большой шаровой клапан с цапфовым креплением, проходной клапан с болтовым креплением крышки и проходной клапан с приводом имеют совершенно разные требования к техническому обслуживанию.
Важное значение имеет также режим эксплуатации. Загрязненные среды, высокая частота циклов, высокий перепад давления, высокая температура или коррозионные среды могут повлиять на приоритетность технического обслуживания. При использовании клапана в качестве дросселя особое значение приобретают состояние внутренних деталей, седла и уплотнения клапана-глобуса, тогда как при частом включении-выключении более важными становятся срок службы седла шарового клапана, герметичность штока и рабочий цикл привода.
При выборе жизненного цикла следует учитывать не только первоначальные затраты
Стоимость не следует рассматривать исключительно как покупную цену. Клапан, вызывающий ненужный перепад давления, может привести к увеличению энергозатрат на перекачку. Клапан, эксплуатируемый за пределами допустимого диапазона регулирования, может изнашиваться быстрее. Клапан, к которому затруднен доступ, может увеличить время простоя при техническом обслуживании.
При выборе между клапаном-глобусом и шаровым клапаном следует учитывать практический аспект, связанный с сроком службы: будет ли клапан большую часть времени работать в качестве регулирующего элемента или в качестве запорного? Ответ на этот вопрос, как правило, определяет, какой тип клапана лучше выбрать в первую очередь.
Области применения: когда использовать клапан-глобус, а когда — шаровой клапан
Выбор арматуры следует определять исходя из назначения, а не только из отрасли промышленности. На одном и том же предприятии для отсечки могут использоваться шаровые краны, а для регулирования — клапаны-глобусы. Правильный выбор зависит от того, какую функцию арматура должна выполнять в данной трубопроводной линии.
Области применения, в которых обычно отдается предпочтение шаровым кранам
Поворотные клапаны обычно предпочтительны в тех случаях, когда в технологическом процессе требуется регулируемое управление расходом, а не простое отключение с помощью «открыто-закрыто» режима.
К типичным примерам эксплуатации в условиях службы относятся:
- регулирование подачи пара или настройка распределения пара;
- контуры регулирования охлаждения или обогрева;
- обходные и уравнительные линии;
- технологические линии, требующие плавной регулировки расхода;
- точки регулирования давления или расхода, где стабильность имеет большее значение, чем низкий перепад давления;
- управляющие задачи, при которых клапан должен удерживаться в промежуточных положениях в течение длительного времени.
Окончательный вариант конструкции шарового клапана по-прежнему зависит от рабочей среды, температуры, давления, перепада давления, материала внутренних деталей и режима эксплуатации.
Области применения, в которых обычно предпочтительны шаровые краны
Шаровые краны, как правило, предпочтительны в тех случаях, когда технологический процесс требует быстрого отключения, низкого сопротивления и работы в режимах «полностью открыто» и «полностью закрыто».
К типичным примерам эксплуатации в условиях службы относятся:
- основные линии изоляции;
- трубопроводы с малым перепадом давления;
- обслуживание с полным проходом;
- перекрытие подачи газа или жидкости;
- уборка помещения до и после смены;
- компактные схемы трубопроводов;
- системы, требующие быстрого ручного или приводного управления;
- магистрали с высоким расходом и низкими потерями, где не требуется точная регулировка расхода.
Шаровой кран особенно удобен в тех случаях, когда он обычно находится в полностью открытом положении и закрывается только для отключения, проведения технического обслуживания или в чрезвычайных ситуациях.
Заявки, требующие дополнительного рассмотрения
В некоторых случаях перед выбором того или иного типа клапана требуется более тщательный анализ.
| Состояние обслуживания | Начальное направление | Почему это требует пересмотра |
|---|---|---|
| Непрерывное дросселирование | Поворотный клапан или конструкция, ориентированная на регулирование | Стандартные шаровые краны могут не обеспечивать стабильное долгосрочное регулирование расхода и подвергать седла воздействию сконцентрированного высокоскоростного потока. |
| Требование к низкому перепаду давления | Шаровой клапан | Проектные параметры порта и его пропускная способность должны быть сверены с фактическим расходом и допустимым падением давления. |
| Высокий перепад давления | В каждом конкретном случае | При регулировании расхода с помощью шарового клапана может потребоваться проверка внутренних узлов на предмет кавитации, испарения или износа; при открытии/закрытии шарового клапана под высоким перепадом давления может потребоваться проверка седла и момента затяжки. |
| Абразивные или грязные среды | В каждом конкретном случае | Поверхности седла и уплотнения могут быстро изнашиваться, если конструкция не подходит для рабочей среды. |
| Высокая температура | В каждом конкретном случае | Необходимо согласовать материал седла, материал корпуса и конструкцию уплотнения. |
| Коррозионные среды | В каждом конкретном случае | Материалы корпуса, отделки, сидений и уплотнений должны быть совместимы с рабочей средой. |
| Частое переключение режимов или высокочастотное включение-выключение | Шаровой кран для режима «открыто-закрыто»; клапан с проходной арматурой — в случае использования в составе системы управления | Частота циклов работы влияет на состояние уплотнения штока, срок службы седла, рабочий цикл привода и планирование технического обслуживания. |
| Модулируемая автоматизация | Поворотный клапан или клапан с V-образным проходом / клапан с характерными особенностями | Реакцию системы управления, комплект исполнительных механизмов, конструкцию сиденья и условия эксплуатации необходимо рассматривать в комплексе. |

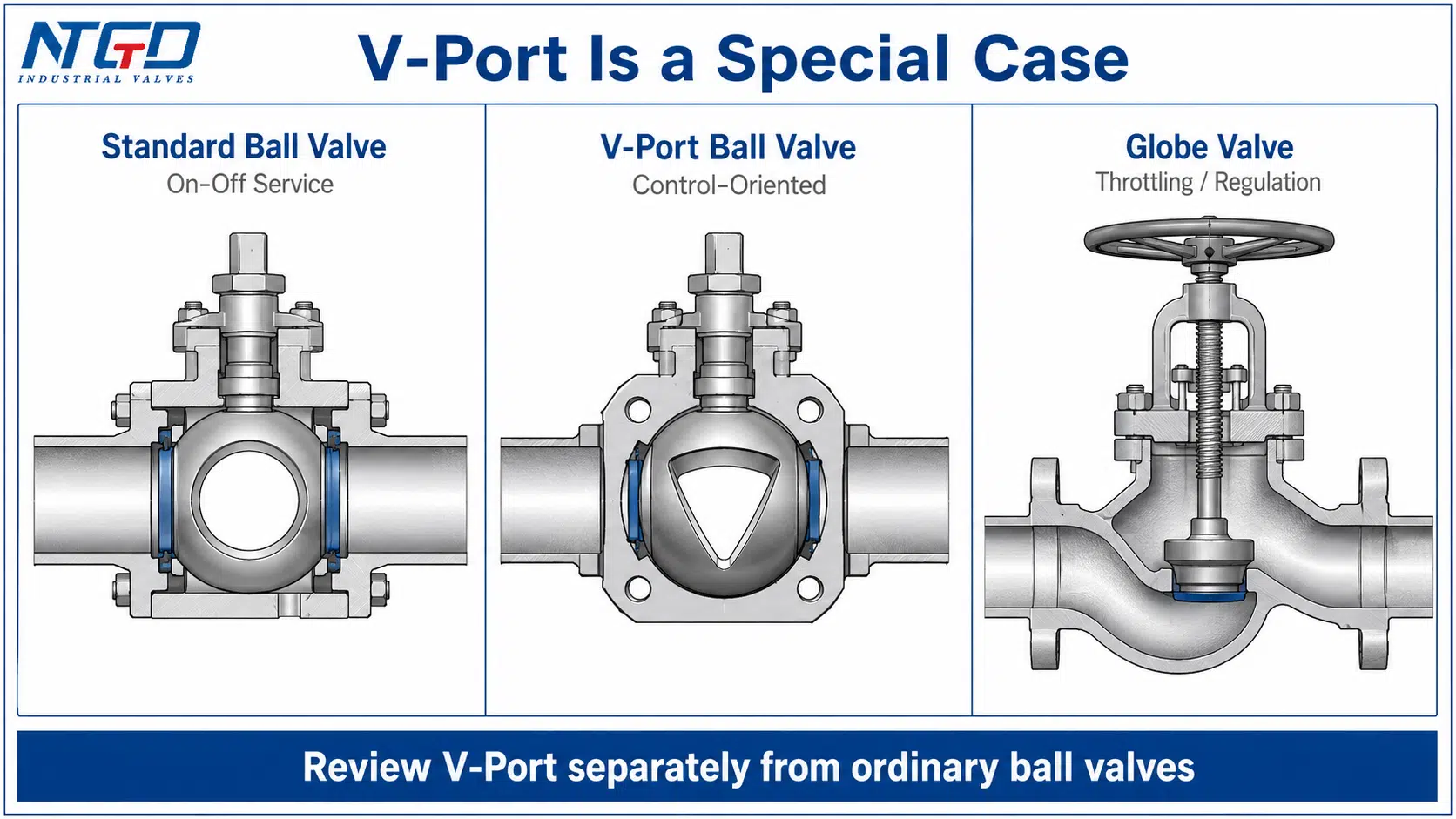

А как насчёт шаровых кранов V-Port?
Шаровые краны с V-образным проходом, сегментированные и специальные модели представляют собой особые случаи. Они отличаются от обычных шаровых кранов «открыть-закрыть» с полным или уменьшенным проходом.
Для перекрытия и изоляции обычно выбирают стандартный шаровой кран. Шаровой кран с V-образным проходом имеет специальную форму прохода, что позволяет более точно регулировать расход. Благодаря этому он может быть полезен в некоторых системах с модулирующим или регулирующим управлением, где стандартный шаровой кран не подойдет.
Более подробный обзор отдельных частных случаев см. в публикации NTGD Руководство по регулированию расхода шарового крана с V-образным проходом.
Однако сравнение шарового крана с V-образным проходом и клапана регулирующего типа представляет собой отдельную тему при выборе регулирующих клапанов. Здесь могут учитываться диапазон регулирования, характеристика расхода, выбор привода, состояние рабочей среды, перепад давления, риск кавитации и требования к управлению технологическим процессом. Если в условиях эксплуатации присутствуют высокий перепад давления, абразивные среды или частая модуляция, даже шаровой кран с V-образным проходом или с заданной характеристикой расхода все равно требует проверки конструкции седла, оценки риска эрозии и анализа комплектации привода.
В данной статье шаровые краны с V-образным проходом следует рассматривать как предельный случай, а не как стандартное значение термина “шаровой кран” в рамках типичного сравнения между шаровым краном и клапаном.

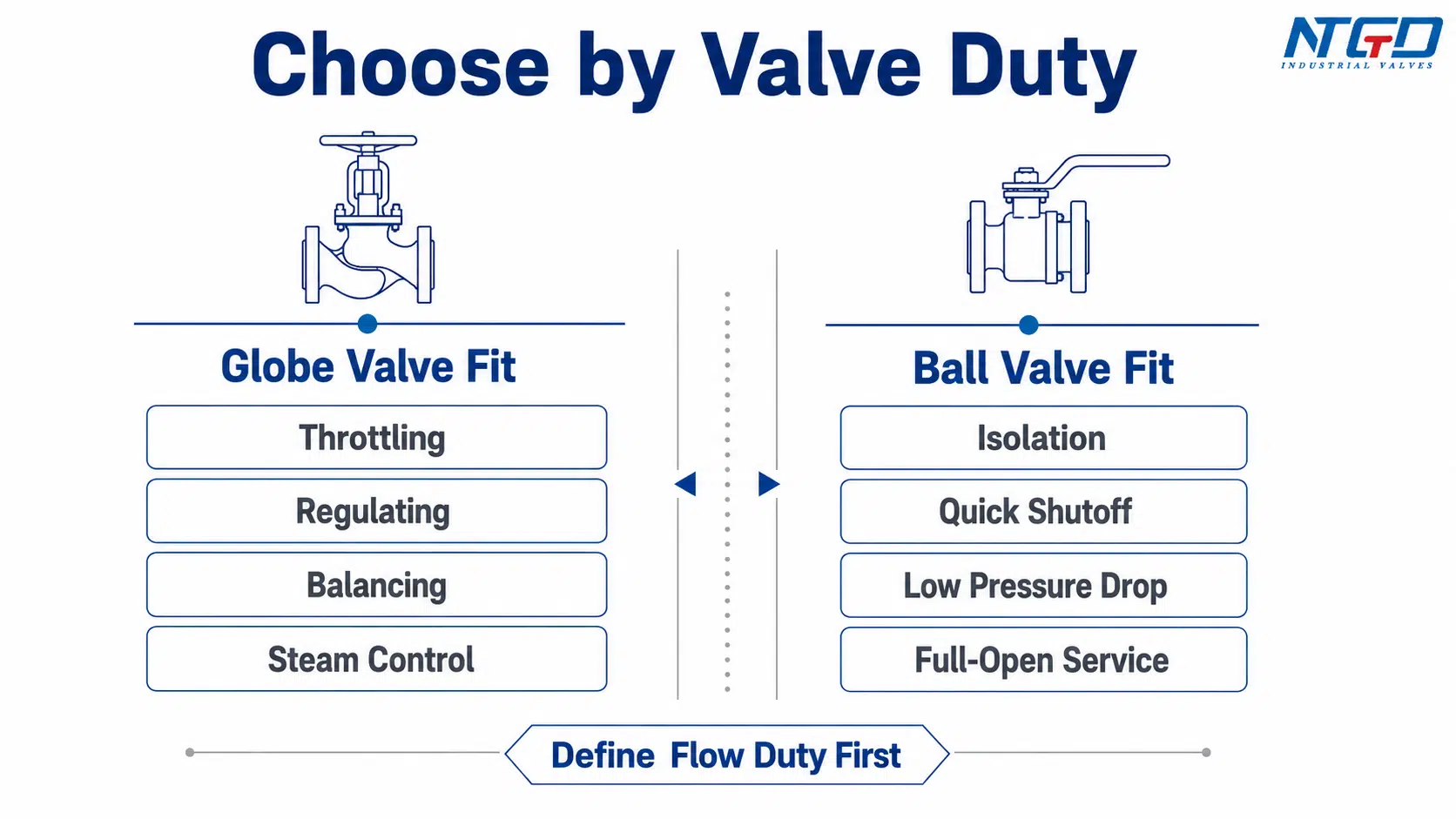

Как выбрать между клапаном-глобусом и шаровым клапаном
Правильный выбор начинается с определения условий эксплуатации клапана. Вопрос заключается не просто в том, какой клапан “лучше”. Более уместный вопрос звучит так: какую функцию должен выполнять клапан в данной линии?
Выбирайте шаровой кран, когда…
Выбирайте шаровой кран, если в условиях эксплуатации требуется:
- услуга по точному регулированию расхода или регулированию;
- постепенная регулировка расхода;
- балансировка процессов;
- стабильные промежуточные положения клапана;
- регулирование подачи пара, охлаждающей воды или технологического потока;
- допустимый перепад давления в расчетной схеме системы;
- конфигурация обшивки и сидений, подобранная с учетом типа груза и условий эксплуатации.
Если основной причиной выбора клапана-глобуса является регулирование расхода, необходимо также уточнить допустимый перепад давления, конструкцию внутренних органов, материал седла, состояние рабочей среды, а также требования к приводу или системе управления.
Поворотный клапан является более надежным выбором в тех случаях, когда качество регулирования важнее быстрой работы или минимального падения давления.
Выбирайте шаровой кран, если…
Выбирайте шаровой кран, если в условиях эксплуатации требуется:
- быстрое отключение;
- режим «полностью открыто» / «полностью закрыто»;
- небольшой перепад давления;
- высокая пропускная способность;
- работа компактного клапана;
- простая ручная или приводная изоляция;
- надежная работа в режиме «вкл./выкл.» при подходящих условиях среды.
Если основной причиной выбора шарового крана является необходимость герметичного перекрытия, необходимо также уточнить конструкцию патрубков, материал седла, предельные значения давления и температуры, требования к герметичности и частоту работы.
Шаровой кран является более подходящим выбором в тех случаях, когда арматура в основном выполняет функцию запорного устройства и не должна обеспечивать непрерывное регулирование расхода.
Не выбирайте, ориентируясь только на название клапана
При выборе арматуры не следует ограничиваться такими терминами, как “клапан глобус” или “шаровой кран”. В окончательной технической спецификации необходимо учесть фактические условия эксплуатации.
К ключевым факторам выбора относятся:
- СМИ;
- давление и температура;
- скорость потока;
- допустимый перепад давления;
- контрольные функции;
- требование к запорному устройству;
- размер клапана и размер трубопровода;
- конечное соединение;
- материал корпуса и отделки;
- материал седла и уплотнения;
- ручное, механическое, пневматическое или электрическое управление;
- монтажное пространство;
- частота циклов;
- соответствующая техническая спецификация проекта;
- требования к техническому паспорту и чертежам.
Если это сравнение является частью более обширного обзора клапанов, то NTGD’s Руководство по выбору промышленных клапанов поможет составить схему, отражающую работу клапана, характеристики рабочей среды, давление, температуру, герметичность и данные запроса предложения до утверждения окончательной спецификации.

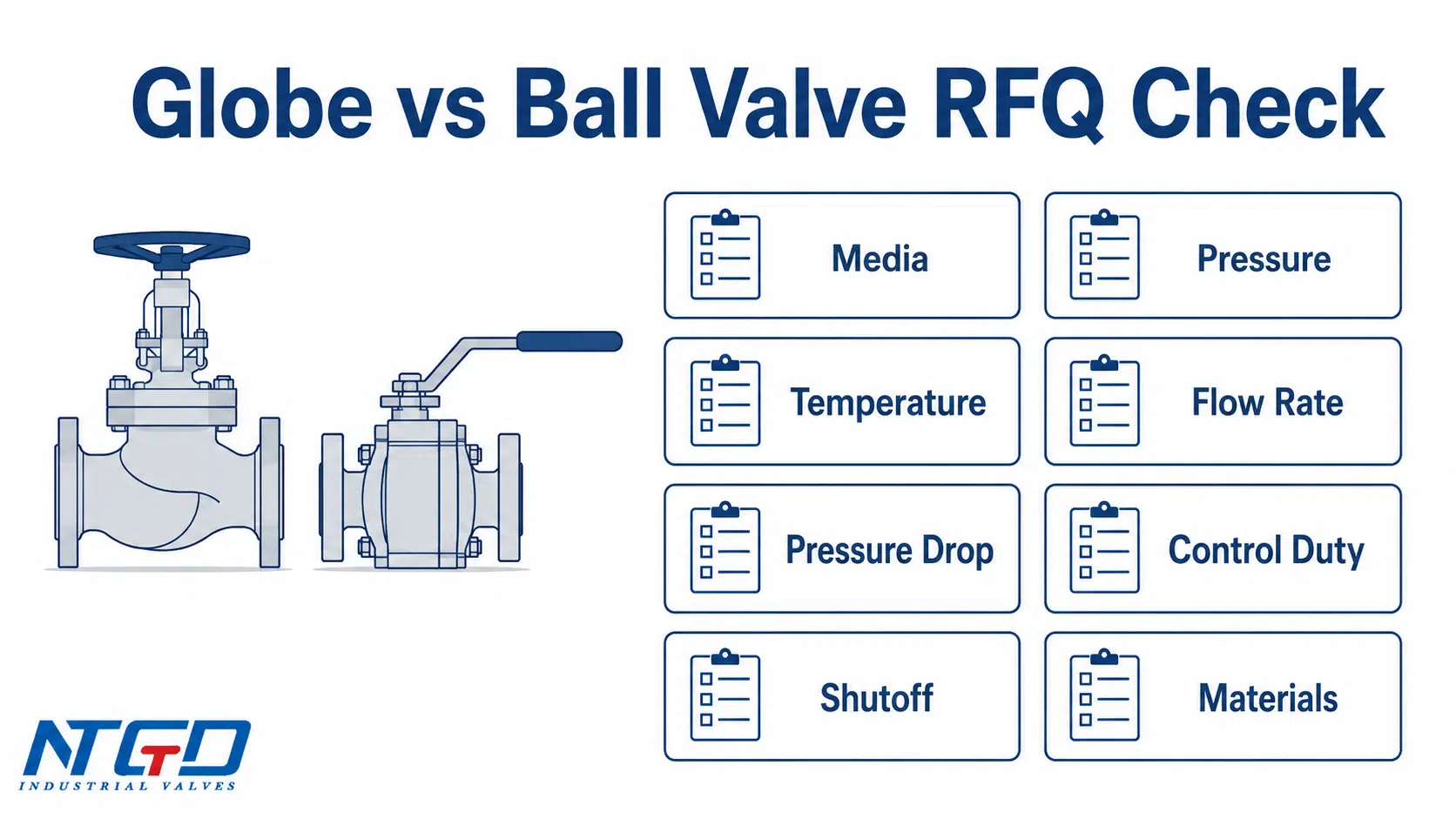

Контрольный список по запросу предложений и техническим условиям
Прежде чем запрашивать коммерческое предложение или подтверждать тип клапана, подготовьте данные об условиях эксплуатации. Это поможет избежать выбора клапана, который соответствует номинальному назначению, но не фактическим условиям эксплуатации.
| Пункт RFQ | Почему это важно | Рекомендации по выбору между клапаном глобусным и шаровым |
|---|---|---|
| СМИ | Определяет совместимость кузова, комплектации, сидений и уплотнителей | Для систем, в которых используются коррозионные и абразивные среды, а также чистые и загрязнённые среды, пар и газ, могут потребоваться различные конструкции. |
| Давление | Влияет на номинальные параметры корпуса, конструкцию уплотнения и требования к приводу | Проверить нормальное, максимальное и перепад давления. |
| Температура | Влияет на выбор сиденья, уплотнения, сальника и материала | Высокая температура может ограничить выбор моделей с мягкими сиденьями. |
| Скорость потока | Необходимо для анализа производственных мощностей и определения размеров | Не ориентируйтесь исключительно на номинальный размер трубы. |
| Допустимый перепад давления | Помогает определить, является ли сопротивление шарового клапана приемлемым | В условиях низкого перепада давления часто предпочтение отдается шаровым кранам. |
| Контрольная обязанность | Определяет, является ли клапан двухпозиционным, дросселирующим или модулирующим | Для регулирования расхода обычно предпочитают использовать шаровые краны, а для отсечки — куловые краны. |
| Требование к запорному устройству | Влияет на конструкцию сиденья и предполагаемый уровень утечки | Убедитесь, что требуемые герметизирующие характеристики соответствуют техническим условиям проекта. |
| Размер клапана и размер трубопровода | Влияет на пропускную способность, монтаж и эксплуатацию | Выбор шарового крана с полным или уменьшенным проходом может иметь значение. |
| Концевое соединение | Определяет интерфейс установки | Фланцевые, резьбовые, сварные или иные соединения должны соответствовать проекту трубопровода. |
| Материал корпуса и отделки | Влияет на коррозионную стойкость, эрозионную стойкость и термостойкость | Материал следует проверять с учетом условий эксплуатации и состояния оборудования. |
| Материал сиденья | Имеет решающее значение для герметичности, температурных характеристик и износостойкости | Варианты с мягким сиденьем и металлическим сиденьем ведут себя по-разному. |
| Метод работы | Влияет на скорость, автоматизацию и доступность | Ручное, механическое, пневматическое и электрическое управление должно соответствовать требованиям объекта. |
| Установочное пространство | Важно для рукоятки, механизма, привода и доступа для технического обслуживания | В компактных схемах, возможно, предпочтение отдается шаровым кранам, но на первом месте всё же остаются эксплуатационные требования. |
| Частота циклов | Влияет на износ, время работы привода и планирование технического обслуживания | Частые циклы включения-выключения и непрерывная модуляция предъявляют различные требования. |
| Техническое описание / требования к чертежам | Предотвращает несоответствие между выбранным вариантом и техническим заданием проекта | Перед покупкой уточните размеры, материал, номинальные характеристики и условия эксплуатации. |
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В чём заключается основное различие между клапаном-глобусом и шаровым клапаном?
Основное различие заключается в принципе действия и назначении. Клапан глобусного типа использует линейное перемещение диска или заслонки и, как правило, лучше подходит для регулирования расхода и дросселирования. Шаровой кран использует поворотное движение на четверть оборота и, как правило, лучше подходит для быстрого перекрытия, работы в режиме «включено-выключено» и обеспечения низкого перепада давления.
Шаровой кран — это то же самое, что и клапан-глобус?
Нет. Шаровой кран и клапан-глобус имеют разную внутреннюю конструкцию и разные критерии выбора. В шаровом кране для открытия или закрытия трубопровода происходит вращение шарика с прорезью. В клапане-глобусе для регулирования расхода происходит перемещение диска или заслонки к седлу или от него.
Что лучше подходит для регулирования расхода: клапан-глобус или шаровой клапан?
Для длительного дросселирования обычно лучше подходит клапан с дисковым затвором, поскольку он обеспечивает более плавную регулировку расхода за счет площади соприкосновения диска и седла. Стандартный шаровой клапан можно частично открыть, но его обычно не выбирают в качестве клапана для непрерывного дросселирования, за исключением моделей, специально предназначенных для регулирования, таких как шаровые клапаны с V-образным проходом или сегментированные шаровые клапаны.
У какого клапана меньший перепад давления: у клапана с проходной арматурой или у шарового клапана?
У шарового крана при полном открытии падение давления, как правило, меньше, поскольку траектория потока более прямая. У клапана «глобус» падение давления обычно выше, поскольку поток перенаправляется через корпус и зону седла. Фактическое падение давления по-прежнему зависит от размера клапана, конструкции патрубков, положения открытия и условий эксплуатации.
Можно ли использовать шаровой кран для регулирования расхода?
Стандартный шаровой кран может изменять расход при частичном открытии, однако изменение расхода — это не то же самое, что обеспечение стабильного непрерывного регулирования. Длительное частичное открытие может привести к увеличению износа седла, шума, вибрации или нестабильности потока, особенно при высоком перепаде давления или в условиях работы с абразивными средами. Если в конкретной ситуации требуется модуляция, возможно, следует рассмотреть возможность применения шарового крана с V-образным проходом, сегментированного или с заданной характеристикой.
Почему следует использовать клапан с шаровым затвором вместо шарового крана?
Используйте поворотный клапан, если технологический процесс требует дросселирования, плавной регулировки или более высокой стабильности управления. Его часто предпочитают использовать для регулирования расхода, работы с паром, управления байпасом и балансировки технологического процесса в тех случаях, когда перепад давления является допустимым.
Почему лучше использовать шаровой кран вместо клапана?
Используйте шаровой кран, если технологический процесс требует быстрого перекрытия, малого перепада давления, высокой пропускной способности или простого режима работы «полностью открыт/полностью закрыт». Шаровые краны часто предпочитают использовать для изоляции участков трубопроводов и при создании компактных схем трубопроводных систем.
А как насчёт шаровых кранов с V-образным проходом?
Шаровые краны с V-образным проходом — это специальные шаровые краны, предназначенные для регулирования. Они обеспечивают более точную регулировку расхода, чем обычные шаровые краны, однако их следует рассматривать отдельно от стандартных шаровых кранов, предназначенных только для открытия и закрытия. Сравнение шарового крана с V-образным проходом и регулирующего клапана шарового типа — это более конкретная тема при выборе регулирующих клапанов.
В каких случаях шаровой кран не является оптимальным выбором?
Поворотный клапан может оказаться не самым лучшим выбором, если в трубопроводе в первую очередь требуется низкий перепад давления, быстрое включение-выключение, компактная установка или работа в полностью открытом состоянии с высоким расходом. В таких случаях более подходящим вариантом может стать шаровой клапан, подобранный с учетом всех требований, при условии, что рабочая среда, давление, температура, материал седла и требования к герметичности соответствуют условиям эксплуатации.
Заключение
При выборе между клапаном с проходной арматурой и шаровым клапаном оптимальный вариант определяется режимом работы по расходу. Клапан с проходной арматурой, как правило, является лучшим выбором для точного регулирования расхода, дросселирования и регулирующих операций. Шаровой клапан, как правило, является лучшим выбором для быстрого отключения, работы в режиме «включено-выключено», низкого перепада давления и высокой пропускной способности.
Основной инженерный компромисс заключается в соотношении управляемости и сопротивления. Клапан шарового типа обеспечивает лучшее регулирование, но, как правило, приводит к большему падению давления. Шаровой кран обеспечивает более быстрое отключение и меньшее сопротивление, но обычно не является лучшим выбором для длительного дросселирования. Выбор стандартного шарового крана для дросселирования может привести к износу седла или снижению стабильности регулирования, в то время как использование клапана в линии отсечки с низкими потерями может привести к ненужным потерям давления в течение всего срока службы клапана.
Стандартные шаровые краны не следует путать с кранами с V-образным проходом или кранами с заданной характеристикой. Если в условиях эксплуатации требуется модуляция, необходимо тщательно проанализировать конструкцию крана, комплект привода, характеристику расхода и условия эксплуатации.
Поддержка приложений / спецификаций
Вам нужна оценка технических характеристик для вашего применения? Для начала определите условия эксплуатации, рабочую среду, давление, температуру, расход, допустимый перепад давления, требования к регулированию, требования к отсечению, предпочтительные материалы и способ эксплуатации.
После прохождения таможенного оформления сравните имеющиеся промышленный шаровой клапан и промышленный шаровой кран варианты, сопоставив их с техническим паспортом проекта, а не выбирая исключительно по названию клапана.
Компания NTGD Valve готова оказать поддержку в анализе условий эксплуатации и обсуждении технических характеристик промышленных клапанов проходного типа, шаровых клапанов и соответствующих комплектов арматуры с учетом реальных условий эксплуатации и требований проекта. Имея в распоряжении четкие данные об эксплуатации, инженеры могут определить, какая конструкция — клапан проходного типа, шаровой клапан или специальный клапан, ориентированный на управление — лучше подходит для данной линии.
