Válvula de bola criogénica para GNL y aplicaciones a temperaturas ultrabajas | Diseño técnico, normas y guía de selección

Las válvulas de globo criogénicas se utilizan en aplicaciones de cierre y regulación en las que la estabilidad del sellado, la protección de la empaquetadura y la fiabilidad a bajas temperaturas son mucho más importantes que en las aplicaciones habituales de las válvulas de globo. Se suelen especificar para GNL, nitrógeno líquido, oxígeno líquido, separación de aire y otros sistemas de temperatura ultrabaja en los que la estructura estándar de una válvula de globo no resulta suficiente. MSS SP-134 se refiere específicamente a las válvulas para servicio criogénico e incluye requisitos relativos al diseño, las dimensiones, los materiales, las pruebas de presión, los ensayos no destructivos y las extensiones del cuerpo y la tapa, mientras que API 598 abarca la inspección, el examen y las pruebas de presión de las válvulas, y API 623 Abarca las válvulas de bola de acero con extremos con bridas y para soldar a tope.

Esta guía explica la lógica de ingeniería que subyace al diseño de las válvulas de bola criogénicas, incluyendo la construcción de la tapa extendida, las normas aplicables, la selección de materiales, los requisitos de ensayo y los puntos clave para las solicitudes de cotización, de modo que los ingenieros de proyecto y los compradores puedan especificar la válvula adecuada con menos rondas de cotización. La página en línea actual del sitio de NTGD sigue estructurada como un artículo básico al estilo de un glosario con secciones como “componentes”, “tipos” y “ventajas”, lo que no se ajusta del todo a las consultas de diseño y adquisición de mayor intención que ya se observan en Google Search Console.

¿Qué es una válvula de bola criogénica?

Una válvula de globo criogénica es una válvula de globo diseñada para fluidos a bajas y ultrabajas temperaturas, en la que la válvula debe mantener el rendimiento del asiento, el sellado del vástago y la operatividad en condiciones térmicas extremas. A diferencia de una válvula de bola estándar, la versión criogénica no se define únicamente por su tipo de movimiento o ajuste. Se define por su capacidad para mantener operativa la zona de empaquetadura, resistir las fugas durante el funcionamiento a bajas temperaturas y cumplir con los requisitos de diseño y ensayo del proyecto. La norma MSS SP-134 define una válvula criogénica como aquella que cumple con los requisitos de construcción de la norma ASME B16.34, pero que además incluye detalles de construcción adicionales para el servicio criogénico.

Para los equipos de compras, la pregunta más relevante no es “¿Es esta una válvula de bola?”, sino “¿Está esta válvula diseñada, fabricada y probada para mi aplicación criogénica concreta?”. Esa es la diferencia entre un artículo de catálogo y una válvula lista para el proyecto.

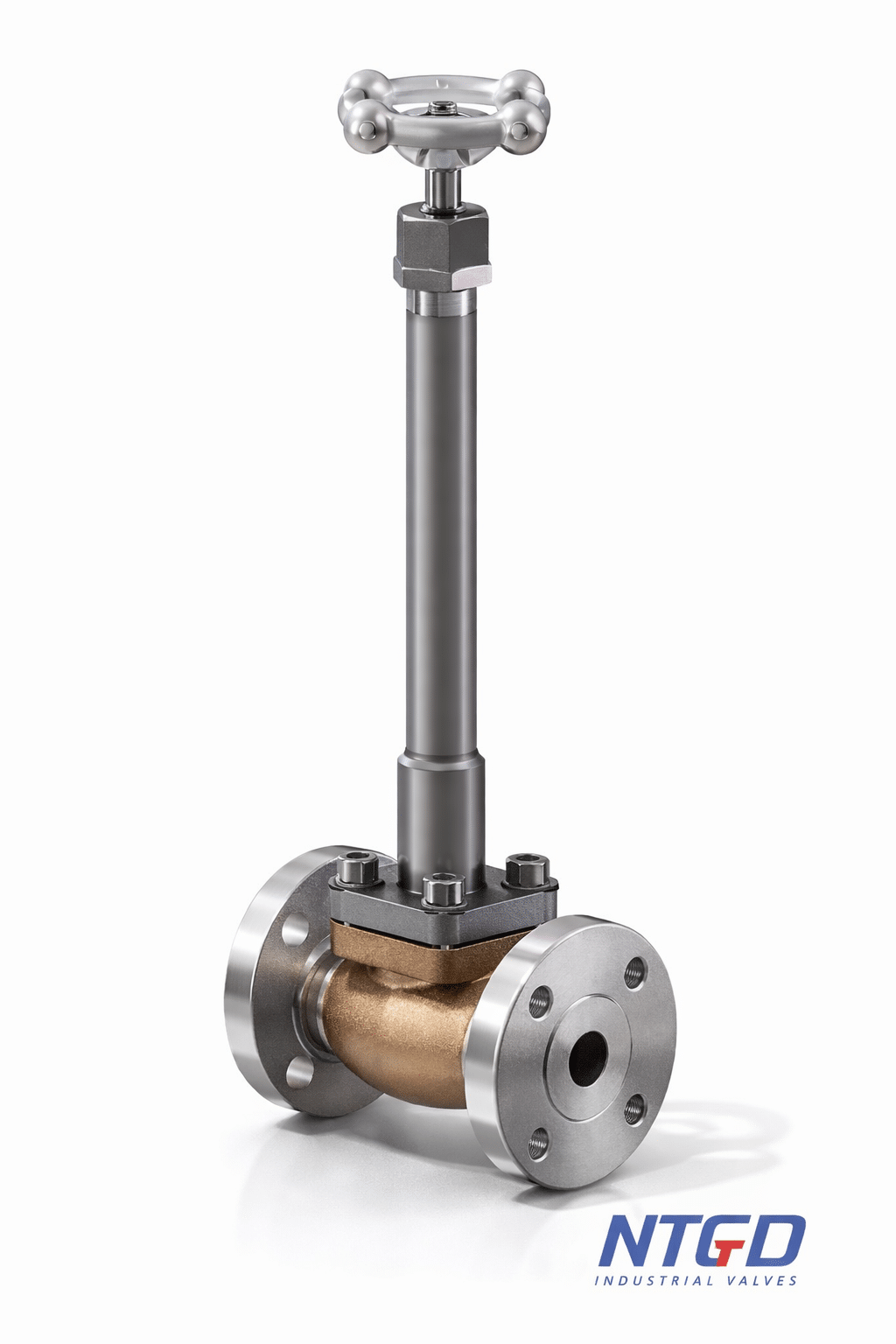

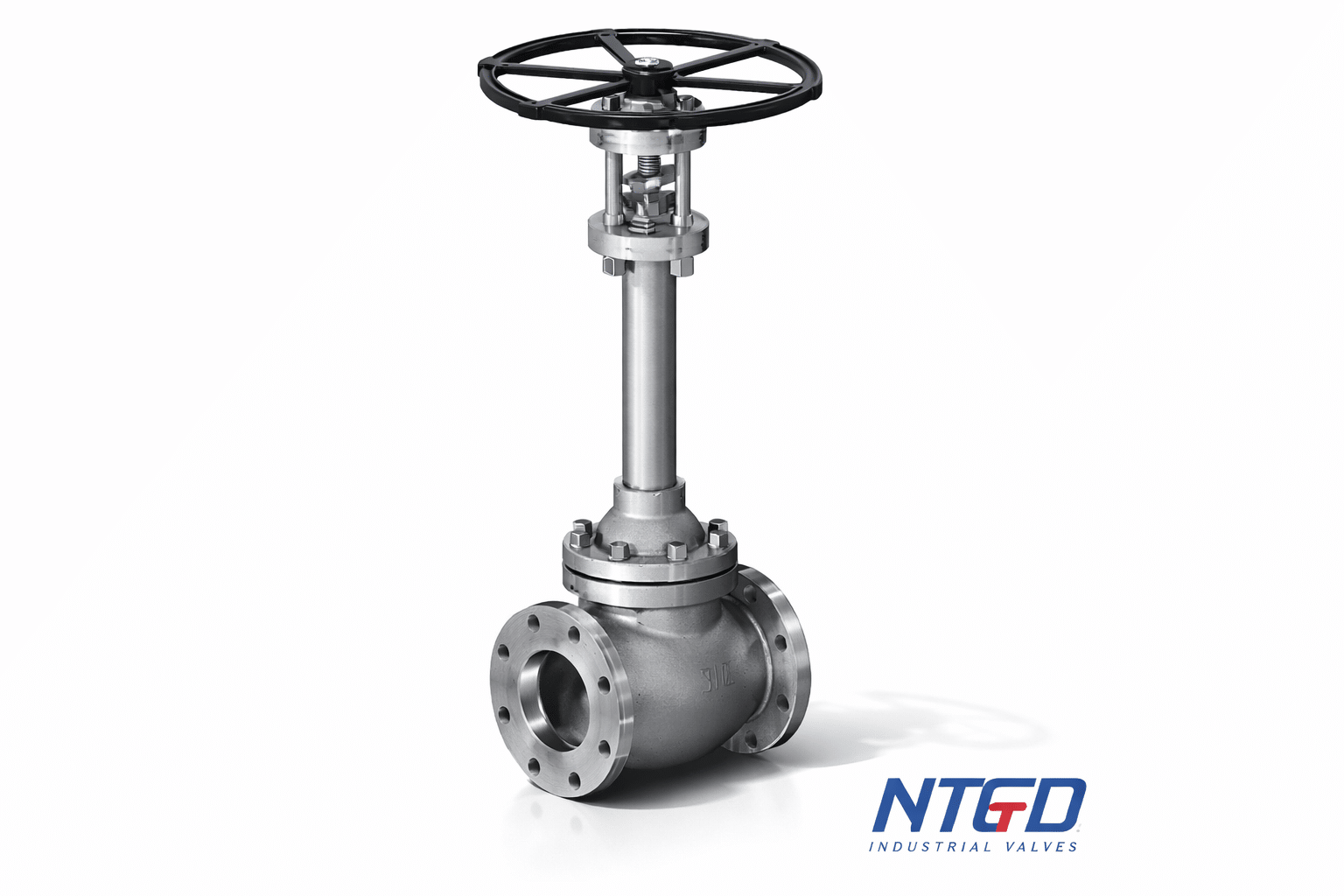

¿Por qué las válvulas de globo criogénicas utilizan un bonete extendido (diseño de vástago largo)?

La característica estructural más importante de una válvula de bola criogénica es el bonete alargado, que a veces se conoce coloquialmente como «diseño de vástago largo». No se trata de una característica estética, sino de una medida de protección del sellado.

En aplicaciones criogénicas, la empaquetadura del vástago y el mecanismo de accionamiento no pueden situarse demasiado cerca de la zona del fluido más fría. La norma MSS SP-134 establece que la extensión del cuerpo y la tapa debe ser lo suficientemente larga como para proporcionar una columna de gas aislante que evite la congelación de la zona de la empaquetadura y del mecanismo de accionamiento. Asimismo, señala que, si las longitudes de extensión predeterminadas de la Tabla 1A o la Tabla 1B no son adecuadas, el comprador debe especificar la longitud de extensión requerida.

En términos prácticos de ingeniería, el capó alargado cumple cuatro funciones:

1. Protege la zona de embalaje

La extensión aumenta la distancia entre el medio criogénico y la zona de la caja de empaquetadura, lo que reduce el efecto térmico sobre el conjunto de empaquetadura.

2. Mejora la fiabilidad operativa

Mantener las partes superiores alejadas de la zona más fría ayuda a reducir las interferencias relacionadas con la formación de hielo en torno a la estructura superior de la válvula.

3. Favorece un funcionamiento más seguro

El operador o actuador está físicamente separado de la zona de menor temperatura de la válvula.

4. Establece una referencia de diseño clara

En aplicaciones criogénicas, la longitud del bonete no debe seleccionarse basándose en su aspecto ni copiarse de un plano estándar de una válvula de globo no criogénica. Debe seleccionarse en función de las condiciones de servicio, el tamaño de la válvula, la disposición de la instalación y las normas del proyecto.

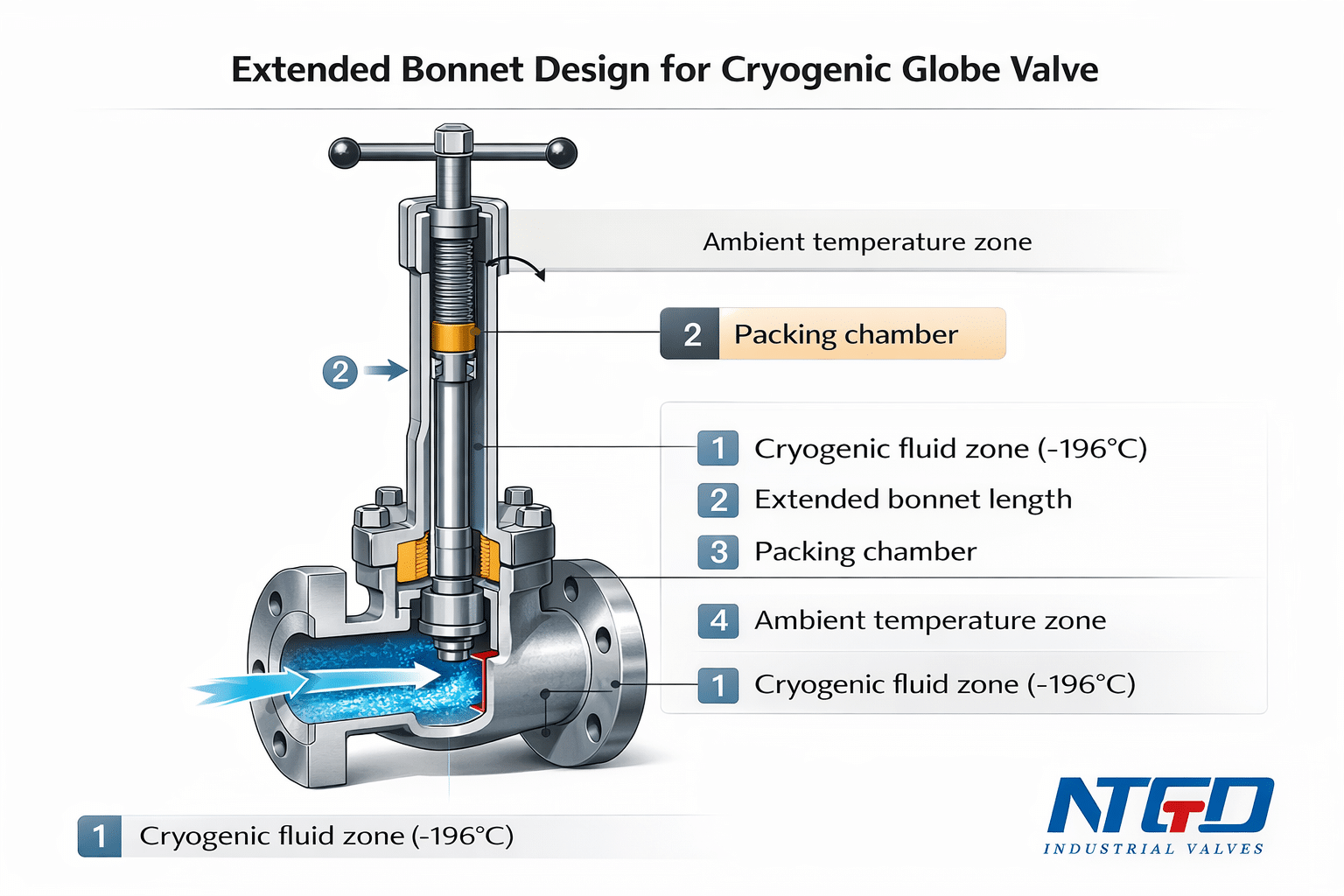

Como se muestra en Figura 1, la tapa extendida separa la zona de empaque de la zona del fluido criogénico. El diagrama debe indicar claramente el vástago, el empaque, el prensaestopas, la extensión de la tapa, el cuerpo, el disco y el volante o el actuador. Algunas válvulas de globo criogénicas también incluyen una placa de goteo para desviar la condensación de la estructura superior y reducir el riesgo de formación de hielo alrededor de la conexión de la tapa.

Referencia de la longitud de extensión basada en la norma MSS SP-134

En el caso de las válvulas de compuerta de vástago ascendente y las válvulas de globo, las Tablas 1A y 1B de la norma MSS SP-134 establecen las longitudes predeterminadas de extensión del cuerpo y la tapa, medidas desde la línea central de la válvula hasta la parte superior de la caja de empaquetadura. Por ejemplo, NPS 2 / DN50 figura como 21 pulgadas / 500 mm para servicio en caja fría y 16 pulgadas / 400 mm para servicio sin caja fría, mientras que NPS 4 / DN100 figura como 26 pulgadas / 650 mm para servicio en caja fría y 22 pulgadas / 550 mm para servicio sin caja fría.

Estos valores sirven como referencia de diseño, pero no sustituyen la revisión del proyecto. Si la válvula se va a instalar en una caja fría, en un sistema aislado o en una aplicación con requisitos especiales en la parte superior o restricciones relacionadas con el actuador, se debe verificar la longitud de la tapa durante la revisión de la cotización y los planos.

Llamada a la acción sugerida:
¿Necesita un diseño de válvula criogénica adaptado a la temperatura de servicio y a la configuración de su instalación? Póngase en contacto con NTGD Valve para que revisemos la extensión de la tapa y le proporcionemos un presupuesto para su proyecto.

Pie de foto sugerido para la figura 1
Figura 1. Disposición típica de una válvula de globo criogénica con sombrerete extendido; la longitud mínima de extensión suele basarse en la Tabla 1A/1B de la norma MSS SP-134.

Normas y marco de ensayos para válvulas de bola criogénicas

Una página web seria sobre válvulas de bola criogénicas debería explicar no solo qué es una válvula de este tipo, sino también qué normas y ensayos son importantes a la hora de definirla y adquirirla.

La norma MSS SP-134 establece que las válvulas criogénicas deben cumplir los requisitos de construcción de la norma ASME B16.34, pero añade detalles específicos para aplicaciones criogénicas. La norma API 598 incluye ensayos de la carcasa, ensayos de asiento trasero, ensayos de cierre a baja presión, ensayos de cierre a alta presión y requisitos de inspección visual para válvulas metálicas estándar. La norma API 623 se aplica a las válvulas de globo de acero con extremos embridados y de soldadura a tope.

Para los compradores, los nombres de los productos estándar no deben aparecer en una solicitud de cotización solo como adorno. Deben responder a preguntas específicas:

• ¿Qué norma regula la idoneidad criogénica?

• ¿Qué norma rige los fundamentos de diseño de la válvula?

• ¿Qué norma regula el tipo de ensayo y la aceptación?

• ¿Qué pruebas adicionales requiere el proyecto?

Cómo suele ser una prueba criogénica

El texto público del anexo A del MSS SP-134 describe una secuencia de pruebas criogénicas que incluye el enfriamiento de la válvula en nitrógeno líquido, la purga con helio, la realización de pruebas de asiento a baja presión, pruebas de asiento a alta presión y pruebas del cuerpo de la válvula, y posteriormente el registro de las temperaturas, presiones y duraciones en el informe de pruebas. También señala que deben proporcionarse gráficos de presión-temperatura cuando así lo exija la orden de compra.

Esto es importante porque muchos compradores buscan “diseño de válvulas criogénicas” cuando lo que realmente necesitan no es solo la geometría, sino un rendimiento verificado a bajas temperaturas.

Materiales utilizados en las válvulas de bola criogénicas

La selección de materiales para aplicaciones criogénicas no es una simple elección entre “metales resistentes” y «metales menos resistentes». Se trata de una decisión específica para cada aplicación, que depende de la temperatura mínima de diseño, la clase de presión, la compatibilidad con el medio, los requisitos de los asientos y los requisitos de limpieza.

La norma MSS SP-134 exige que los materiales que entren en contacto con fluidos criogénicos o que estén expuestos a temperaturas criogénicas sean aptos para la temperatura mínima especificada en la orden de compra. Asimismo, exige que el cuerpo, la tapa, la extensión del cuerpo y la tapa, y los pernos de retención de presión se seleccionen entre los materiales enumerados en la Tabla 1 de la norma ASME B16.34 y también en la Tabla A1 de la norma ASME B31.3 para la temperatura de diseño criogénica.

Orientación típica del material por servicio

Esta tabla se ha elaborado a propósito a modo de orientación técnica, no como una regla general. La selección final siempre debe ajustarse a las especificaciones concretas del proyecto.

Para aplicaciones con oxígeno líquido, la selección del material por sí sola no es suficiente. En la solicitud de cotización también deben definirse los requisitos de limpieza y desengrasado. Para aplicaciones criogénicas corrosivas, la elección del acero inoxidable debe analizarse teniendo en cuenta el contenido de cloruro, el riesgo de contaminación y los requisitos de cierre.

Si así se indica en la orden de compra, se puede incluir en el paquete de la válvula documentación del proyecto, como certificados de material según la norma EN 10204 3.1.

Para los compradores que comparan válvulas de bola criogénicas de acero inoxidable, ... los datos más útiles para una solicitud de cotización siguen siendo los básicos: medio, temperatura mínima, clase de presión, requisitos de fugas y requisitos de documentación.

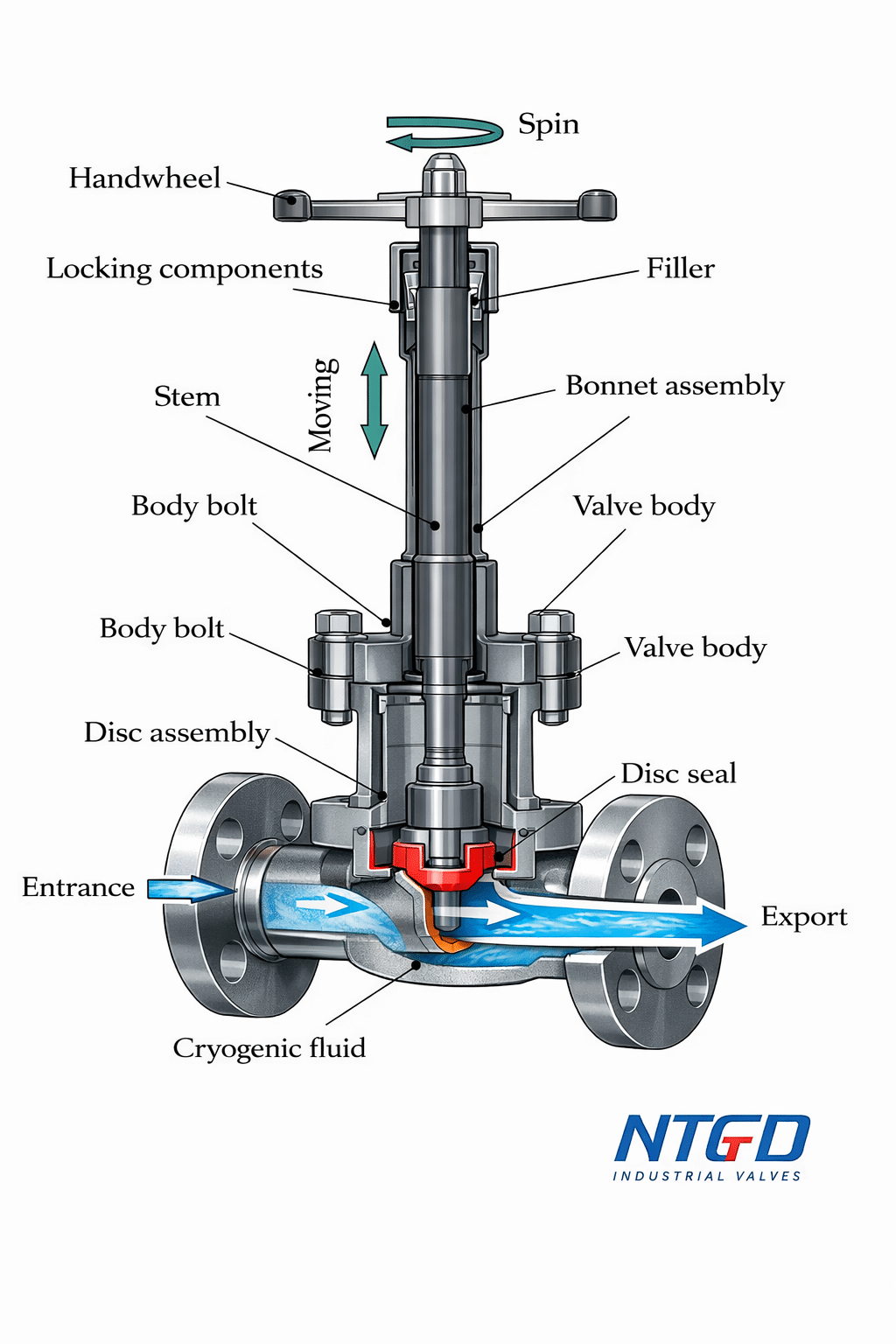

Cómo funciona una válvula de bola criogénica

Una válvula de globo criogénica utiliza un sistema de disco y asiento para iniciar, detener o regular el flujo. Cuando el vástago empuja el disco hacia abajo, la válvula se cierra. Cuando el vástago eleva el disco, se abre el paso del flujo y se puede regular el caudal. El principio de funcionamiento es similar al de una válvula de globo estándar, pero la versión criogénica no es un diseño común.

En aplicaciones criogénicas, el verdadero reto de ingeniería consiste en mantener la operatividad y la estanqueidad tras la exposición a temperaturas extremadamente bajas. El rendimiento de la sede, la estanqueidad del vástago, el comportamiento de la extensión de la tapa y la fiabilidad de la parte superior son factores que cobran mayor importancia que en una válvula de bola estándar para temperatura ambiente.

Por ese motivo, los compradores no deben elegir una válvula de globo criogénica basándose únicamente en la afirmación de que “las válvulas de globo son adecuadas para la regulación del caudal”. También deben tener en cuenta:

• temperatura mínima de funcionamiento

• función de cierre frente a función de regulación

• previsión de fugas en el asiento

• Requisito de extensión del capó

• método de accionamiento

• alcance de las pruebas

En aplicaciones criogénicas, la rigidez del empaque, el comportamiento de la junta y las condiciones térmicas pueden aumentar el empuje o el par de funcionamiento en comparación con los valores estimados para condiciones ambientales. Esto debe tenerse en cuenta al dimensionar los actuadores para válvulas automatizadas.

Si todavía estás comparando la lógica operativa y la adecuación de la aplicación, lee Cómo elegir la válvula de bola adecuada para su aplicación industrial.

Conexiones en los extremos y opciones de accionamiento

El antiguo artículo en línea trata los “tipos” como una lista heterogénea de estilos de conexión y métodos de funcionamiento. Una estructura técnica más adecuada consiste en separarlos en conexiones finales y opciones de funcionamiento.

Opciones de conexión final

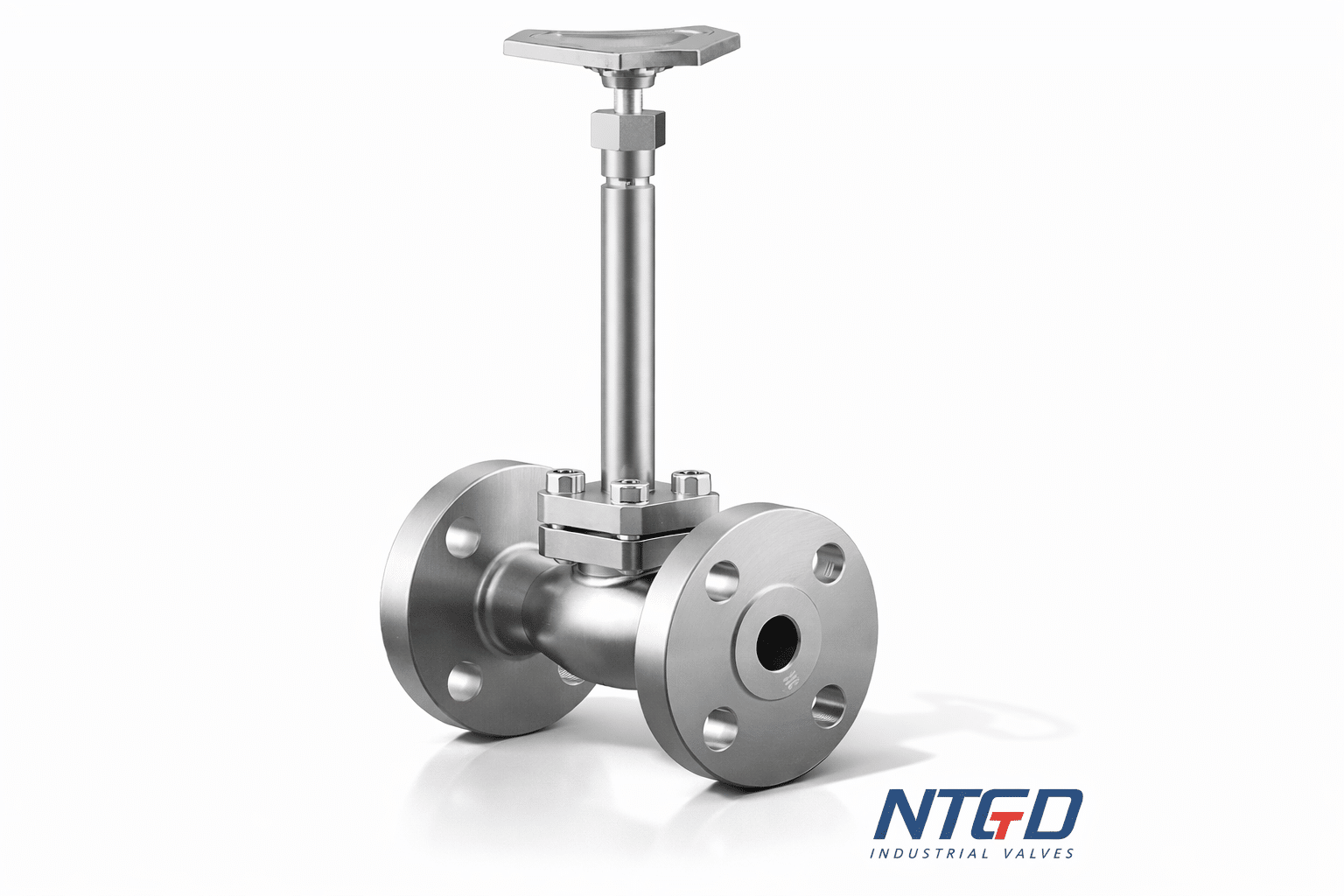

Con bridas
Son habituales en aplicaciones donde la instalación, la inspección y el desmontaje posterior son factores importantes. Las válvulas de globo criogénicas con bridas suelen ser la opción preferida en las tuberías de las plantas donde el acceso para el mantenimiento es fundamental.

Soldadura a tope
A menudo se prefiere cuando la instalación permanente y la reducción de las vías de fuga son prioritarias. La instalación soldada puede mejorar la integridad de la conexión, pero dificulta su desmontaje.

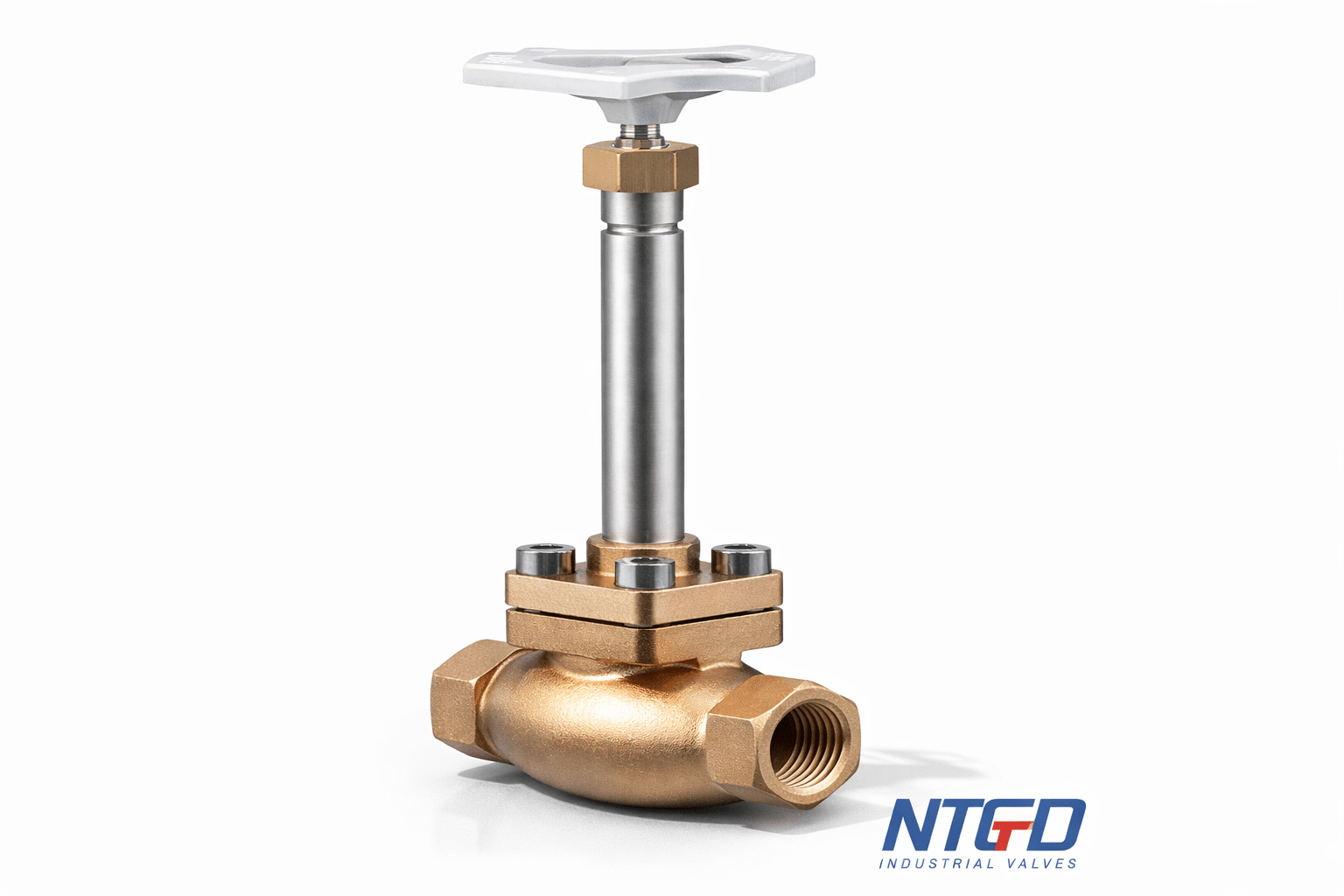

Para soldar por encaje o roscado
Por lo general, se limitan a tamaños más pequeños o a aplicaciones de menor intensidad. No deben considerarse la opción predeterminada para todas las aplicaciones criogénicas.

Opciones de funcionamiento

Manual
Adecuado para situaciones en las que el manejo local es aceptable y la frecuencia de uso es baja.

Neumático
Ideal para situaciones en las que se requiere un funcionamiento remoto o automatizado. Para un Válvula de bola criogénica de accionamiento neumático, la acción en caso de fallo, el dimensionamiento del actuador, el suministro de aire disponible y la idoneidad del conjunto completo para bajas temperaturas.

Eléctrico
Ideal para aplicaciones en las que se requiere control lógico o posicionamiento remoto. Para un Válvula de bola criogénica de accionamiento eléctrico, confirme el margen de par, los requisitos de la carcasa y el espacio libre para el mantenimiento.

Cuando se instala un actuador en una válvula de bola criogénica con una tapa extendida, aumenta la altura total del conjunto. Por lo tanto, antes de finalizar el plano general, es necesario verificar el espacio libre superior, la interferencia con el aislamiento y el acceso para el mantenimiento.

Características de diseño de las válvulas de bola criogénicas que son importantes en la adquisición

Esta es la sección a la que los compradores pueden acceder directamente al preparar una solicitud de cotización.

1. Temperatura mínima de diseño

Indique la temperatura mínima real de funcionamiento.

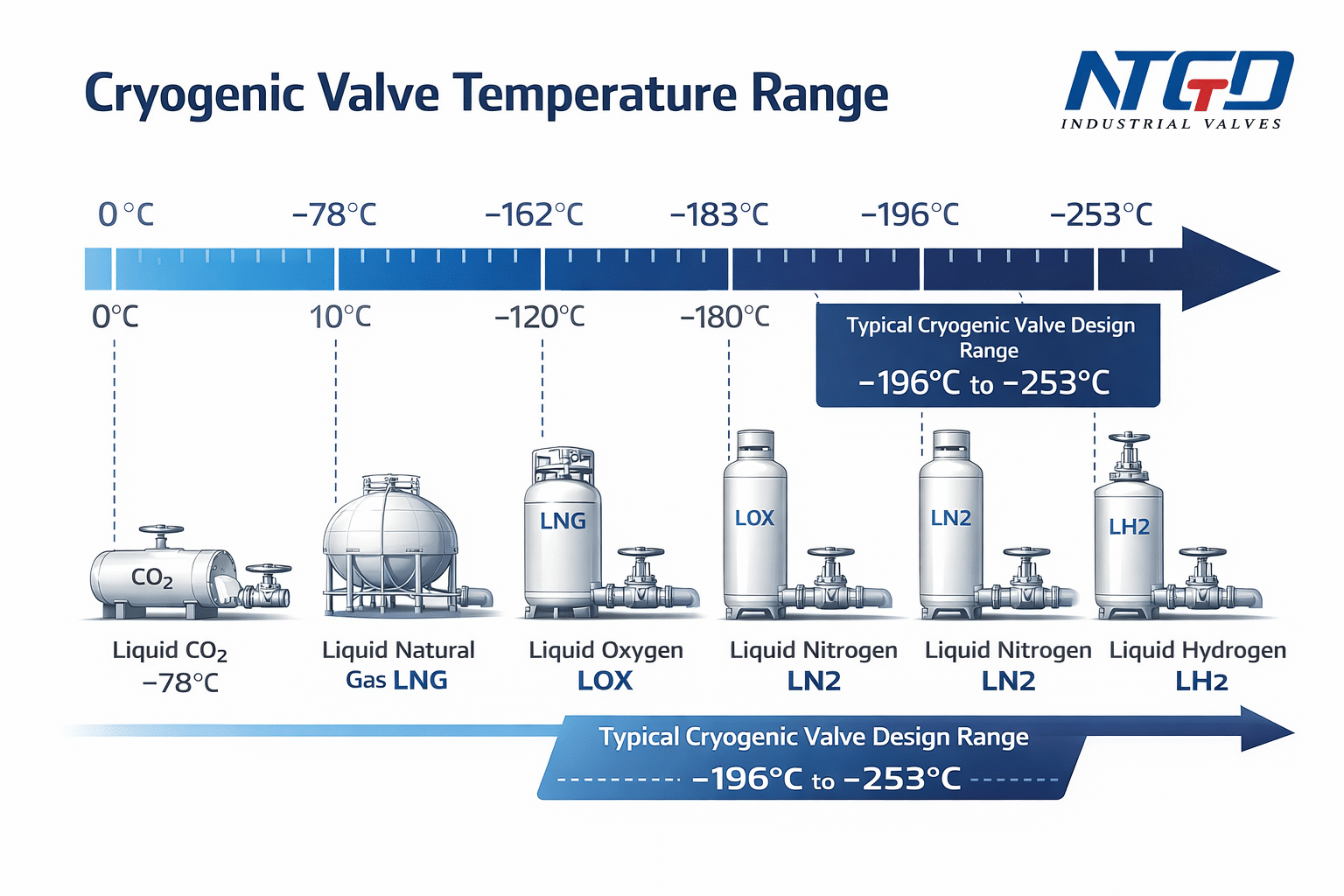

Por ejemplo: el servicio de GNL suele rondar -196 °C, y el servicio de LOX suele rondar -183 °C.

2. Clase de presión

Indique la clase de presión del proyecto o la base de la clasificación de presión.
Por ejemplo: Clase ASME 150–600 o calificaciones más altas específicas para cada proyecto.

3. Medio

Indique el medio exacto, no solo “fluido criogénico”.”
Por ejemplo: GNL, LIN, LOX u otros fluidos de proceso a baja temperatura.

4. Requisito de capó alargado

Indique si la instalación es de caja fría o no, y si se acepta una extensión estándar según las tablas.

5. Requisitos de fugas

Indique en la solicitud de cotización los criterios de descarte y la norma de prueba requeridos.
En el caso de aplicaciones criogénicas, esto puede incluir la aceptación del proyecto más allá de una prueba de asiento a temperatura ambiente estándar según la norma API 598.

6. Cerrar conexión

Indique si son de brida, de soldadura a tope, de soldadura por encaje o roscadas, y especifique el tipo de cara de soldadura o el detalle del extremo de soldadura correspondiente.

7. Modo de funcionamiento

Manual, neumático o eléctrico. Si se acciona, especifique la acción en caso de fallo, la señal de control y el tipo de actuador preferido.

8. Requisitos especiales del proyecto

Confirme también cualquiera de los siguientes puntos, si procede:

• ciclo de trabajo

• requisito de limpieza con oxígeno

• paquete de informes de pruebas especiales

• pruebas de fugas adicionales

• interfaz de aislamiento

• Requisitos relativos a los posicionadores o accesorios de control

Lista de verificación para solicitudes de cotización

Para reducir los retrasos en la cotización, incluya:

• tamaño de la válvula

• clase de presión

• medio

• temperatura mínima de funcionamiento

• cerrar conexión

• preferencia de carrocería / acabado

• requisito de fugas

• modo de funcionamiento

• normas a las que se hace referencia

• documentación necesaria

• Se requieren pruebas

¿Necesitas un presupuesto? Envíe su solicitud de cotización ahora y solicitar una revisión técnica específica para el proyecto a NTGD Valve.

NTGD Valve: Asistencia en la fabricación y documentación de válvulas de globo criogénicas

Una página dirigida a búsquedas como “fabricante de válvulas de globo criogénicas”, “proveedor de válvulas de globo criogénicas” o “fábrica de válvulas de globo criogénicas” no debe limitarse a ofrecer explicaciones técnicas. También debe explicar qué tipo de apoyo puede brindar el proveedor durante la elaboración de cotizaciones y la revisión de pedidos.

En un proyecto de válvulas de bola criogénicas, los compradores suelen querer saber si el proveedor puede ofrecer:

• elaboración de fichas técnicas

• Revisión de planos de tolerancias o dimensionales

• Requisitos relativos a los certificados de materiales

• registros de pruebas de presión e inspecciones

• Opciones de configuración de asientos y tapizados

• Opciones de extremos con brida y soldados

• versiones manuales y accionadas

• revisión de la documentación basada en proyectos

El sitio web de NTGD ya incluye páginas de productos relacionados, una sección de control de calidad, una sección de perfiles y contenido general sobre válvulas de globo, lo que significa que esta página debería funcionar como centro de referencia sobre temas criogénicos, en lugar de como una entrada aislada en un glosario.

El contenido más convincente que puede ofrecer un proveedor no son meros superlativos vacíos, sino la claridad. Un comprador debe poder entender qué se puede cotizar, qué se puede documentar y qué hay que confirmar antes de formalizar el pedido.

Pruebas de rendimiento y estanqueidad

Una página sobre válvulas de bola criogénicas debería mostrar cómo se verifica su rendimiento a bajas temperaturas, y no solo cómo se supone que funciona la válvula en teoría.

La norma API 598 incluye ensayos del cuerpo, ensayos de la sede, ensayos de cierre a baja presión, ensayos de cierre a alta presión y un examen visual para válvulas metálicas. La norma MSS SP-134 añade criterios de ensayo específicos para aplicaciones criogénicas. Exige que las válvulas se sometan a ensayos del cuerpo y de cierre según la norma ASME B16.34 y establece en el Anexo A una secuencia de ensayos criogénicos con helio. También exige que las extensiones del cuerpo y la tapa fabricadas se sometan a ensayos neumáticos complementarios con gas inerte a 80–100 psi durante al menos 60 segundos, sin que se permita ninguna fuga visible de burbujas a través de las soldaduras o de la pared de contención.

Lo que añade el anexo A de la norma MSS SP-134

El texto público del anexo A describe:

• enfriamiento criogénico en nitrógeno líquido

• ensayo de asientos a baja presión

• ensayo de asientos a alta presión

• pruebas de la carcasa mientras la válvula se mantiene a temperatura criogénica

• medición de fugas con helio

• informes de pruebas que incluyan temperaturas, presiones y duraciones

Referencias útiles para la aceptación a nivel de diseño

La tabla A1 de la norma MSS SP-134 enumera los índices de fuga de helio permitidos en las válvulas para ensayos de cierre criogénico en scc/min/NPS. En el caso de las válvulas de bola, los valores indicados son:

• Clase 150: 25

• Clase 300: 50

• Clase 600: 100

• Clase 800: 25

• Clase 900: 150

• Clase 1500: 150

La tabla A2 de la norma MSS SP-134 enumera las presiones de prueba correspondientes para los asientos y las carcasas de alta presión. Por ejemplo:

• Clase 150: 230 psi

• Clase 300: 600 psi

• Clase 600: 1200 psi

• Clase 900: 1800 psi

• Clase 1500: 1800 psi

En lo que respecta a los ensayos criogénicos de las paredes de los recipientes, el texto del Anexo A establece que cualquier fuga que supere 1 × 10⁻⁴ cc/s (estándar) es motivo de rechazo.

Estos valores son valiosos porque convierten la expresión “pruebas criogénicas” en algo útil durante el proceso de adquisición. Ahora, un comprador puede preguntar no solo si la válvula ha sido sometida a pruebas, sino que qué secuencia de prueba, qué gas, qué presión y qué criterios de aceptación se utilizará.

En el caso de los servicios críticos, el proyecto también puede especificar la realización de pruebas de fugas adicionales con helio.

Llamada a la acción sugerida:
¿Necesita pruebas criogénicas personalizadas o un paquete de documentación específico para su proyecto de válvulas? Póngase en contacto con NTGD Valve para revisar el alcance de las pruebas antes de recibir el presupuesto.

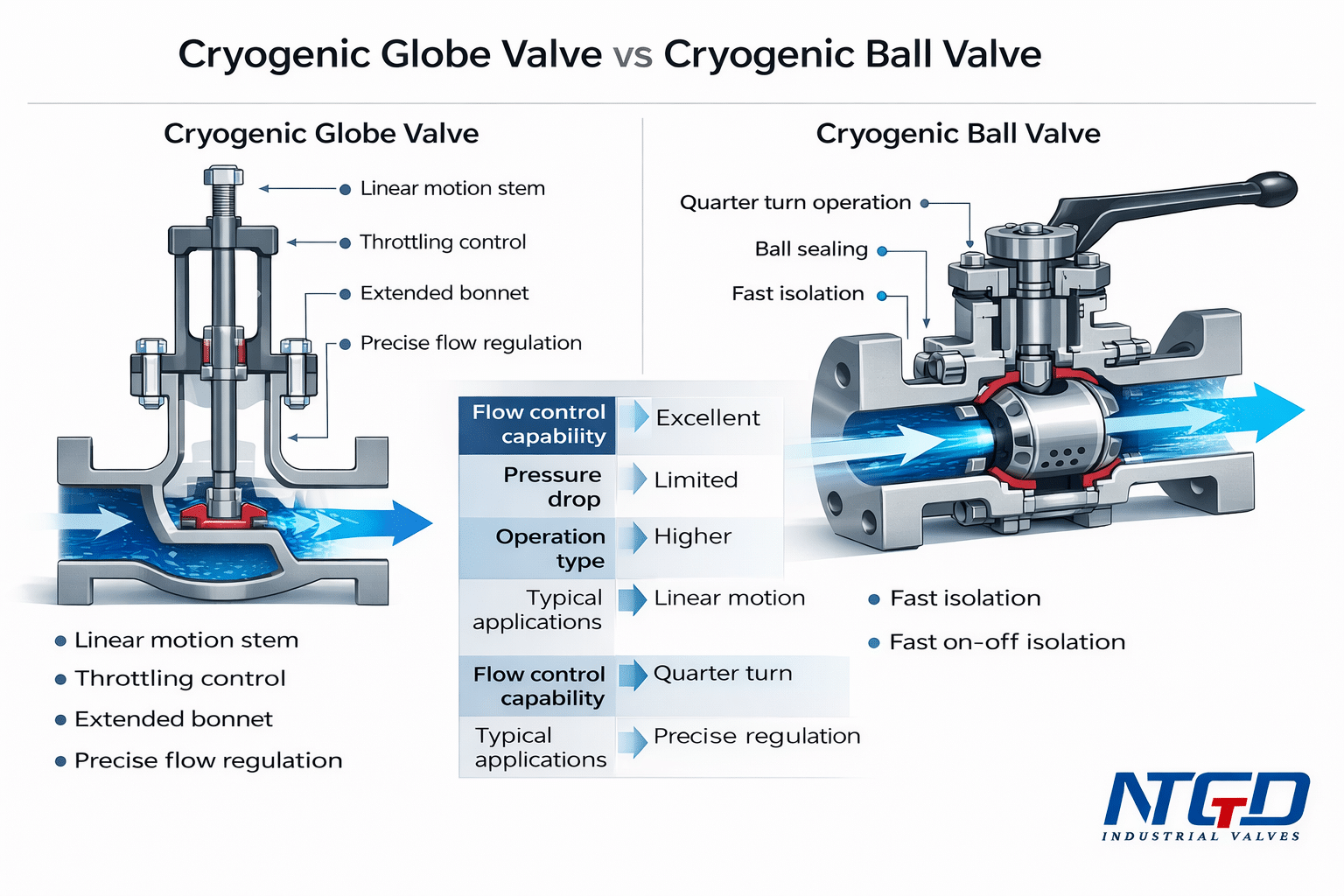

Válvula de globo criogénica frente a válvula de bola criogénica

Muchos compradores comparan estos dos tipos de válvulas durante el mismo proceso de adquisición.

Elige un válvula de bola criogénica cuando tanto la regulación como el control de cierre son importantes. Elija un válvula de bola criogénica cuando el aislamiento rápido y una menor caída de presión son las prioridades principales.

Montaje, mantenimiento y prevención de fallas de las válvulas de globo criogénicas

Esta sección también aborda las consultas relacionadas con el montaje y la resolución de problemas, pero debe centrarse en aspectos prácticos más que en cuestiones generales.

Lógica básica de ensamblaje

Una válvula de bola criogénica depende de la alineación correcta del cuerpo, el sombrero, el vástago, el disco, el asiento y los componentes de empaque. Las superficies de sellado deben mantenerse limpias, el movimiento del vástago debe ser estable y el conjunto de empaque debe montarse de acuerdo con el diseño de sellado previsto.

Modos de falla comunes

Los problemas más comunes sobre el terreno suelen ser:

• fuga en el empaque

• fuga en el asiento

• operación difícil

• daños o desalineación del vástago

• contaminación en la zona de acabado

• Incompatibilidad del actuador para funcionamiento a baja temperatura

Cómo reducir los fallos

La mayoría de los problemas habituales en las válvulas criogénicas se pueden reducir si se tienen en cuenta cuatro aspectos desde el principio:

1. diseño adecuado de la extensión del capó

2. selección adecuada de los materiales

3. montaje limpio y un control de limpieza bien definido cuando sea necesario

4. pruebas y documentación adecuadas antes del envío

Como parte del mantenimiento, se debe revisar periódicamente el empaque para detectar fugas, tal y como se explica en nuestra guía sobre Mantenimiento y resolución de problemas de las válvulas de bola, la carga de la arandela debe ajustarse de manera uniforme cuando sea posible, y las fugas en el asiento deben analizarse teniendo en cuenta el historial de servicio y los criterios de prueba de la válvula, en lugar de dar por sentado que se trata de un simple problema de desgaste.

¿Qué documentación se suele proporcionar?

En las compras de válvulas criogénicas para proyectos, la documentación suele ser casi tan importante como el propio equipo. Un paquete de documentación típico puede incluir:

• ficha técnica del producto

• plano acotado o plano de geometría general

• certificado de materiales, cuando así se especifique

• registros de pruebas de presión o de inspección, cuando así se especifique

• información sobre el funcionamiento y el mantenimiento, según sea necesario

Si un proyecto requiere certificados, planos o documentos de trazabilidad específicos, estos deben indicarse claramente en la solicitud de cotización, en lugar de solicitarse después de la entrada del pedido.

Solicite un presupuesto para válvulas de globo criogénicas

Si está buscando válvulas de globo criogénicas para GNL, separación de aire, procesamiento químico a baja temperatura u otras aplicaciones a temperaturas ultrabajas, su solicitud de cotización debe incluir:

• tamaño de la válvula

• clase de presión

• medio

• temperatura mínima de funcionamiento

• cerrar conexión

• requisito de fugas

• modo de funcionamiento

• normas a las que se hace referencia

• documentación necesaria

• Se requieren pruebas

Envíe sus parámetros hoy mismo → recibir un análisis técnico y una respuesta con la cotización de NTGD Valve.

Los campos relacionados con el medio, la temperatura mínima, la clase de presión y el tamaño de la válvula son obligatorios para agilizar la revisión de la cotización.

PREGUNTAS FRECUENTES

¿Por qué las válvulas de bola criogénicas utilizan un sombrero prolongado?

Dado que la zona de empaquetadura y el mecanismo de funcionamiento deben mantenerse alejados de la zona del fluido más fría. La norma MSS SP-134 establece que la extensión del cuerpo y la tapa debe ser lo suficientemente larga como para proporcionar una columna de gas aislante que evite la congelación de la zona de empaquetadura y del mecanismo de funcionamiento.

¿A qué normas se suele hacer referencia para el diseño y las pruebas de las válvulas de bola criogénicas?

Entre las normas de referencia más comunes se incluyen la MSS SP-134 para válvulas de servicio criogénico, la API 598 para inspecciones y pruebas de presión, la API 623 como base de diseño para válvulas de globo de acero y la BS 6364 cuando así lo especifique el proyecto.

¿Cuál es la temperatura mínima de funcionamiento de una válvula de bola criogénica?

La temperatura mínima de funcionamiento depende del diseño, los materiales y los requisitos del proyecto. Los proyectos criogénicos suelen implicar un funcionamiento a unos -196 °C para el GNL o el nitrógeno líquido, pero la temperatura de diseño real debe indicarse en la solicitud de cotización y ajustarse a los materiales seleccionados y a los criterios de ensayo.

¿Qué rangos de presión hay disponibles para las válvulas de globo criogénicas?

Los valores nominales de presión dependen de la base de diseño de la válvula seleccionada y de los requisitos del proyecto. La norma API 623 abarca las válvulas de globo de acero en múltiples designaciones de clase ASME, y la Tabla A2 de la norma MSS SP-134 proporciona referencias para las pruebas criogénicas de alta presión del asiento y la carcasa por clase.

¿Qué materiales se utilizan habitualmente en las válvulas de bola criogénicas para aplicaciones de GNL?

Las especificaciones de acero inoxidable, como ASTM A351 CF8 o CF8M, se suelen considerar para aplicaciones de GNL y procesos a baja temperatura, mientras que las especificaciones de acero al carbono para bajas temperaturas, como ASTM A352 LCB o LCC, pueden considerarse para aplicaciones a baja temperatura menos exigentes, dependiendo de las especificaciones del proyecto y la temperatura de diseño. La norma MSS SP-134 exige que los materiales para servicio criogénico sean adecuados para la temperatura mínima de la orden de compra y que figuren en las referencias de materiales ASME aplicables.

¿Se pueden accionar las válvulas de bola criogénicas?

Sí. Pueden ser manuales, neumáticos o eléctricos, pero al especificar un válvula de bola industrial para servicio criogénico y la configuración de la tapa ampliada.

¿Cuál es la diferencia entre una válvula de globo criogénica y una válvula de bola criogénica?

Por lo general, se opta por una válvula de bola criogénica cuando tanto el control de estrangulamiento como el de cierre son importantes. Por lo general, se opta por una válvula de bola criogénica para lograr un aislamiento más rápido con un cuarto de vuelta y una menor resistencia al flujo.

¿Qué documentación se puede proporcionar con la válvula?

La documentación habitual del proyecto puede incluir una ficha técnica, un plano dimensional, un certificado de materiales (cuando se especifique) y registros de inspección o de pruebas de presión (cuando se especifique).

¿Cómo puedo solicitar un presupuesto para una válvula de bola criogénica?

Envíe el fluido de servicio, la temperatura mínima, la clase de presión, el tamaño de la válvula, la conexión de los extremos y la documentación requerida o el alcance de las pruebas. Esto le dará al proveedor la información suficiente para revisar los fundamentos del diseño y emitir un presupuesto válido.

¿Quién puede suministrar válvulas de bola criogénicas para proyectos de GNL?

Los compradores deben buscar un proveedor capaz de cumplir con los requisitos de diseño criogénico, la revisión de la documentación, el alcance de las pruebas y los detalles de la cotización del proyecto. NTGD Valve puede encargarse de la cotización y la revisión de la documentación para proyectos de válvulas de globo criogénicas, basándose en las condiciones de servicio especificadas.

¿Cuál es el plazo de entrega habitual para las válvulas de globo criogénicas personalizadas?

El plazo de entrega depende del tamaño, el material, los requisitos de extensión de la cubierta, el alcance de la documentación y los requisitos de prueba. Las configuraciones estándar suelen ser más rápidas que los pedidos personalizados para proyectos específicos.

Bloque de autor y reseña

Escrito por: Equipo de ingeniería de válvulas de NTGD
Revisado por: Ingeniero sénior de aplicaciones de válvulas
Última actualización: Marzo de 2026
