Cómo mantener y solucionar problemas de las válvulas de globo para un rendimiento óptimo
El mantenimiento de las válvulas de globo va más allá de una simple limpieza. En los sistemas de tuberías industriales, una válvula de globo debe regular el flujo, cerrarse de manera confiable, moverse con suavidad y mantener su capacidad de sellado mientras está expuesta a cambios de presión, temperatura, fluidos y ciclos de funcionamiento.
Los pequeños defectos suelen aparecer primero en torno a la zona de la empaquetadura, el movimiento del vástago, las superficies de sellado del asiento y del disco, la unión entre el cuerpo y la tapa, o el par de accionamiento de la válvula. Si se ignoran estos primeros indicios, el resultado puede ser una fuga externa, una fuga interna, un cierre deficiente, un funcionamiento duro, fallos repetidos de la empaquetadura o una parada no planificada.
Esta guía explica cómo realizar el mantenimiento de las válvulas de globo, inspeccionar los componentes clave, solucionar los problemas habituales de estas válvulas, verificar los resultados del mantenimiento y determinar si una válvula puede ajustarse o repararse, o si debe evaluarse su sustitución.
Resumen técnico breve
El mantenimiento adecuado de las válvulas de bola sigue una secuencia de ingeniería sencilla: inspeccionar la válvula de forma segura, revisar los componentes que controlan el sellado y el movimiento, ajustar la frecuencia de mantenimiento según la intensidad de uso, diagnosticar los síntomas según la posible causa de la falla y verificar la válvula antes de volver a ponerla en servicio. Para los usuarios industriales, los aspectos más importantes son el estado de la empaquetadura, el casquillo, la junta, el vástago, el yugo, el asiento, el disco, el cuerpo y la tapa. Un plan de mantenimiento no debe limitarse a la limpieza y la lubricación; también debe identificar la fuente de fugas, las causas de un cierre deficiente, los problemas de funcionamiento repetido y el punto en el que el ajuste en el campo ya no es suficiente.
Por qué es importante el mantenimiento de las válvulas de bola en el sector industrial
Válvulas de globo se utilizan a menudo cuando se requiere control de caudal, regulación o ajustes frecuentes. Este tipo de uso expone la zona de sellado interna y las piezas operativas a caídas de presión, velocidad del fluido, ciclos de temperatura, vibraciones y desgaste mecánico. Una válvula que parezca estar en buen estado desde el exterior puede presentar daños internos en el asiento, desgaste del disco, atascamiento del vástago o fugas en la empaquetadura.
El objetivo principal del mantenimiento es evitar que los pequeños defectos se conviertan en problemas a nivel del sistema. Una rosca seca en el vástago puede provocar un funcionamiento duro. Una fuga leve en la junta puede convertirse en una fuga externa persistente. Un pequeño rayado en el asiento puede provocar un cierre deficiente. La acumulación de residuos puede afectar el control del flujo y aumentar la caída de presión. En condiciones de servicio severas, estos problemas se agravan más rápidamente.
Este artículo se centra en el mantenimiento práctico y la resolución de problemas de las válvulas de globo en el ámbito industrial. No aborda la selección de válvulas de globo, el procedimiento completo de instalación ni la explicación de su principio de funcionamiento.
Modos de falla que el mantenimiento debe prevenir
Un buen mantenimiento debería reducir el riesgo de:
- Fuga externa alrededor de la empaquetadura, la tapa, la brida o la unión del cuerpo — ya que las pequeñas fugas pueden derivar en problemas de seguridad, medioambientales y de fiabilidad en el mantenimiento.
- Fuga interna provocada por el desgaste de las superficies de sellado de la sede o del disco — ya que la válvula puede parecer seca por fuera, pero aun así no aislar o controlar el flujo.
- Funcionamiento duro o atascado debido a problemas en el vástago, el yugo, la rosca o la empaquetadura — ya que forzar el volante puede dañar el mecanismo de funcionamiento o las piezas de sellado internas.
- Cierre deficiente tras repetidas regulaciones de la válvula de mariposa o tras un servicio con medios sucios — ya que el desgaste de la sede y del disco puede impedir un cierre fiable.
- Ruidos anormales, vibraciones, cavitación o caídas de presión inestables — ya que estos síntomas pueden indicar condiciones de funcionamiento que están dañando el sistema de compensación.
- Fallos recurrentes en juntas, empaques o superficies de sellado — ya que las fallas recurrentes suelen indicar un problema grave en el servicio, un ajuste incorrecto, una incompatibilidad de materiales o daños ocultos en los componentes.
- Parada inesperada provocada por una válvula que ya no se puede ajustar ni aislar de forma segura — ya que los problemas de mantenimiento a menudo solo se vuelven críticos cuando se necesita la válvula para el control o el aislamiento.
Por qué el sillín, los discos, la potencia y la junta deben revisarse periódicamente
Una válvula de bola funciona gracias al contacto controlado entre el disco y asiento. Si esa superficie de sellado se raya, se desgasta, se agrieta o se contamina con residuos, es posible que la válvula ya no cierre correctamente. La empaquetadura y la zona del prensaestopas controlan las fugas a lo largo del vástago. Si la empaquetadura está desgastada, comprimida de forma desigual, ha sufrido un ataque químico o se ha sobrecalentado, pueden producirse fugas externas incluso cuando el cuerpo de la válvula se mantiene en buen estado.
El vástago, el yugo y el mecanismo del volante controlan el movimiento. Si estas piezas están secas, oxidadas, desalineadas, sobrecargadas o dañadas, la válvula puede resultar difícil de manejar. En el caso de las válvulas de globo manuales, los diseños de vástago ascendente facilitan la observación de este movimiento, pero sigue siendo necesario realizar una inspección para confirmar que el recorrido del vástago y la respuesta del disco siguen siendo normales.

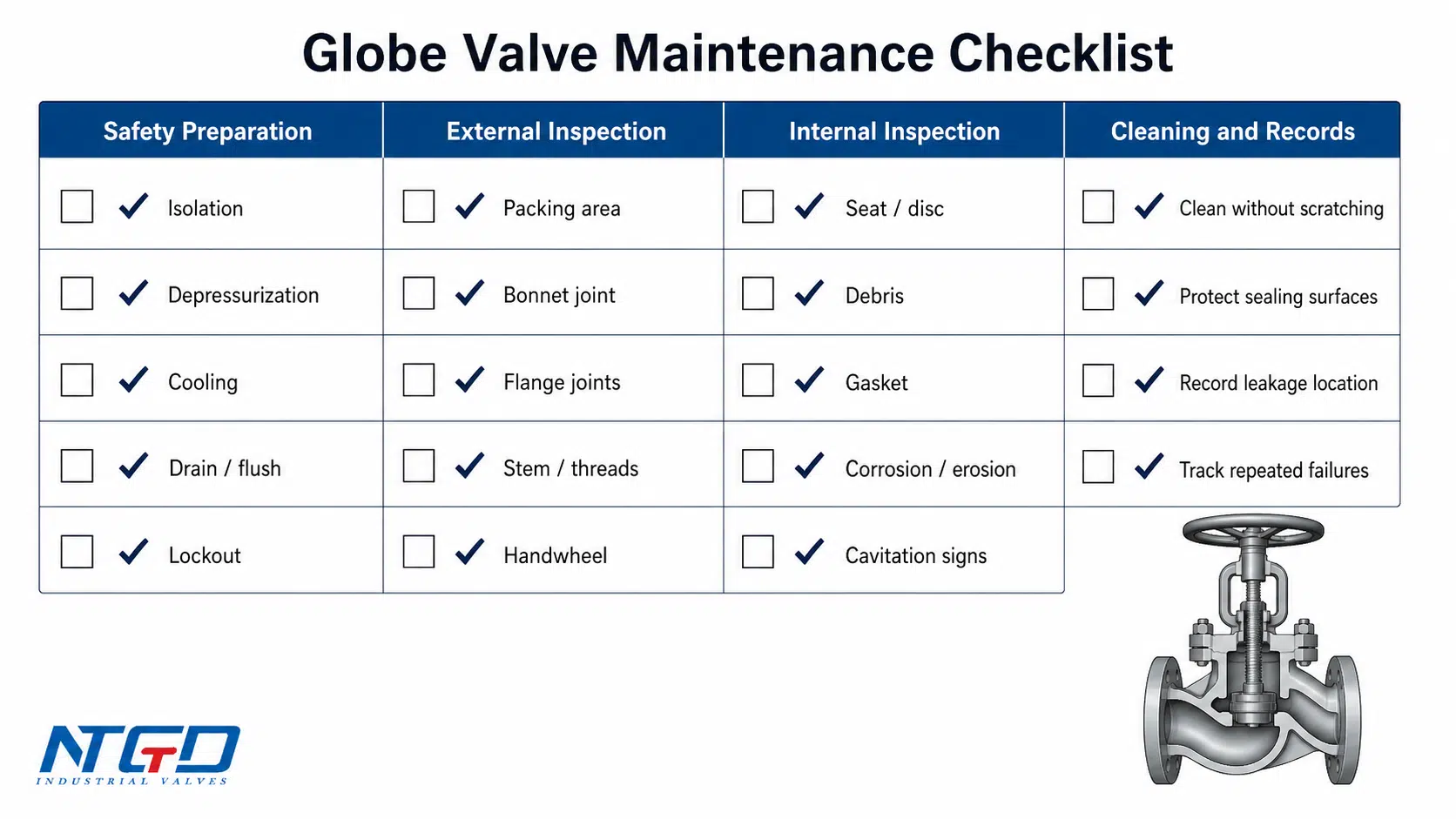

Lista de verificación para el mantenimiento de válvulas de bola antes de la inspección
Antes de abrir, ajustar o desmontar una válvula de bola, los trabajos de mantenimiento deben comenzar con control de energías peligrosas y la seguridad del sistema. Las válvulas de bola pueden retener presión, fluidos calientes, medios fríos, residuos corrosivos, vapor o fluidos atrapados en la cavidad del cuerpo y en las tuberías adyacentes. No considere el mantenimiento de las válvulas como una simple tarea de limpieza.
La seguridad antes que el mantenimiento
Antes de realizar cualquier inspección o reparación, asegúrese de que sea seguro trabajar en la válvula y la tubería.
| Marcar elemento | Qué hay que confirmar | Por qué es importante |
|---|---|---|
| Aislamiento del sistema | Se han aislado las fuentes de presión aguas arriba y aguas abajo | Evita fugas inesperadas de flujo o presión durante la inspección |
| Despresurización | Se ha liberado la presión de la tubería de forma segura | Reduce el riesgo durante la inspección de la empaquetadura, la tapa, la junta o la carcasa |
| Tiempo de enfriamiento | El cuerpo de la válvula y las tuberías cercanas se pueden tocar o acceder a ellas sin peligro | Ideal para aplicaciones con vapor, aceite térmico, altas temperaturas, criogénicas o a bajas temperaturas |
| Drenaje y lavado | Se han drenado o enjuagado los fluidos peligrosos, corrosivos o sucios donde sea necesario | Reduce el riesgo de exposición del personal y evita que los residuos dañen las piezas internas |
| Procedimiento de bloqueo | Se han seguido los procedimientos de seguridad de la obra | Evita el funcionamiento accidental durante el mantenimiento |
| Autorización de acceso | Se puede acceder al volante, al vástago, al prensaestopas, a la tapa y a las bridas | Permite realizar una inspección adecuada en lugar de comprobaciones visuales parciales |
Puntos de inspección externos
La inspección externa debe realizarse durante el funcionamiento rutinario y antes de cualquier parada programada. El objetivo es detectar signos visibles de desgaste, fugas, corrosión o funcionamiento anormal antes de que la válvula sea retirada del servicio.
| Área de inspección | Qué comprobar | Señal de advertencia | Acción |
|---|---|---|---|
| Área de embalaje | Humedad, manchas de líquidos, marcas de vapor, residuos cristalizados | Fuga en el vástago o fallo de la empaquetadura | Ajuste el prensaestopas con cuidado o planifique su sustitución |
| Junta del capó | Fuga en la unión entre la carrocería y el capó | Pérdida de compresión de la junta o problema con los pernos | Comprueba el estado de los pernos y las juntas durante la parada |
| Uniones con bridas | Fugas, corrosión, aflojamiento de tornillos | Vía de fuga externa | Comprueba el estado de los pernos y la estanqueidad de las juntas |
| Vástago y roscas | Óxido, marcas, suciedad, movimiento irregular | Funcionamiento duro o desgaste del vástago | Limpia y lubrica las zonas correspondientes |
| Interfaz de volante o actuador | Holgura excesiva, dificultad para girar, conexión floja | Desgaste mecánico o desalineación | Revise la conexión y el mecanismo de funcionamiento |
| Cuerpo de la válvula | Grietas, corrosión, deterioro del recubrimiento, deformación | Riesgo estructural | Retírelo del servicio si se sospecha que hay daños estructurales |
Puntos de inspección interna
La inspección interna suele requerir la parada del sistema o el desmontaje de la válvula. No debe realizarse mientras la válvula esté bajo presión.
Entre los controles internos clave se incluyen:
- Superficies de sellado de los asientos y discos, especialmente cuando se sospecha que hay fugas en el cierre o desgaste por estrangulamiento
- Suciedad, incrustaciones, escoria de soldadura o residuos abrasivos, lo que puede indicar contaminación en la parte superior del sistema, un entorno de trabajo sucio o una limpieza deficiente durante la puesta en marcha
- El estado del disco y su movimiento, incluyendo cualquier indicio de que el disco no se asienta de manera uniforme
- Área de contacto entre la carrocería y el asiento, especialmente cuando persisten las fugas internas tras la limpieza
- Estado de las juntas, incluyendo pérdida de compresión, daños en la superficie o agresión química
- Corrosión interna o erosión, especialmente en medios corrosivos o de alta velocidad
- Signos de cavitación o daños graves por estrangulamiento, lo que podría indicar que las condiciones de funcionamiento están dañando la válvula internamente
Si la válvula ha tenido fugas internas, no des por sentado que el problema se debe únicamente a la empaquetadura. Un cierre deficiente suele estar relacionado con el estado del asiento, el disco, los residuos, la alineación o la superficie de sellado.
Lista de verificación para la limpieza y el cuidado básico
La limpieza debe eliminar la contaminación sin dañar las superficies de sellado. La suciedad externa puede ocultar puntos de fuga. Los residuos internos pueden rayar el asiento o el disco.
| Tarea de mantenimiento | Práctica recomendada | Evita |
|---|---|---|
| Limpieza exterior | Limpia el cuerpo, la tapa, la zona del vástago y el volante para detectar fugas o corrosión | No pinte sobre fugas o zonas corroídas sin antes inspeccionarlas |
| Limpieza del vástago | Elimine la suciedad de las roscas expuestas del vástago antes de lubricarlo | No fuerces un vástago seco o corroído |
| Limpieza interna | Elimine las incrustaciones, los depósitos y los residuos durante la inspección de parada | No raye las superficies de los asientos ni de los discos |
| Cuidado de las superficies de sellado | Compruebe si hay rayaduras, erosión, grietas o partículas incrustadas | No realije ni puli agresivamente sin seguir el procedimiento de reparación adecuado |
| Mantenimiento de registros | Anote la ubicación de la fuga, las piezas sustituidas, los problemas de par de apriete y las fallas recurrentes | No consideres las fugas recurrentes como un problema nuevo e independiente cada vez |

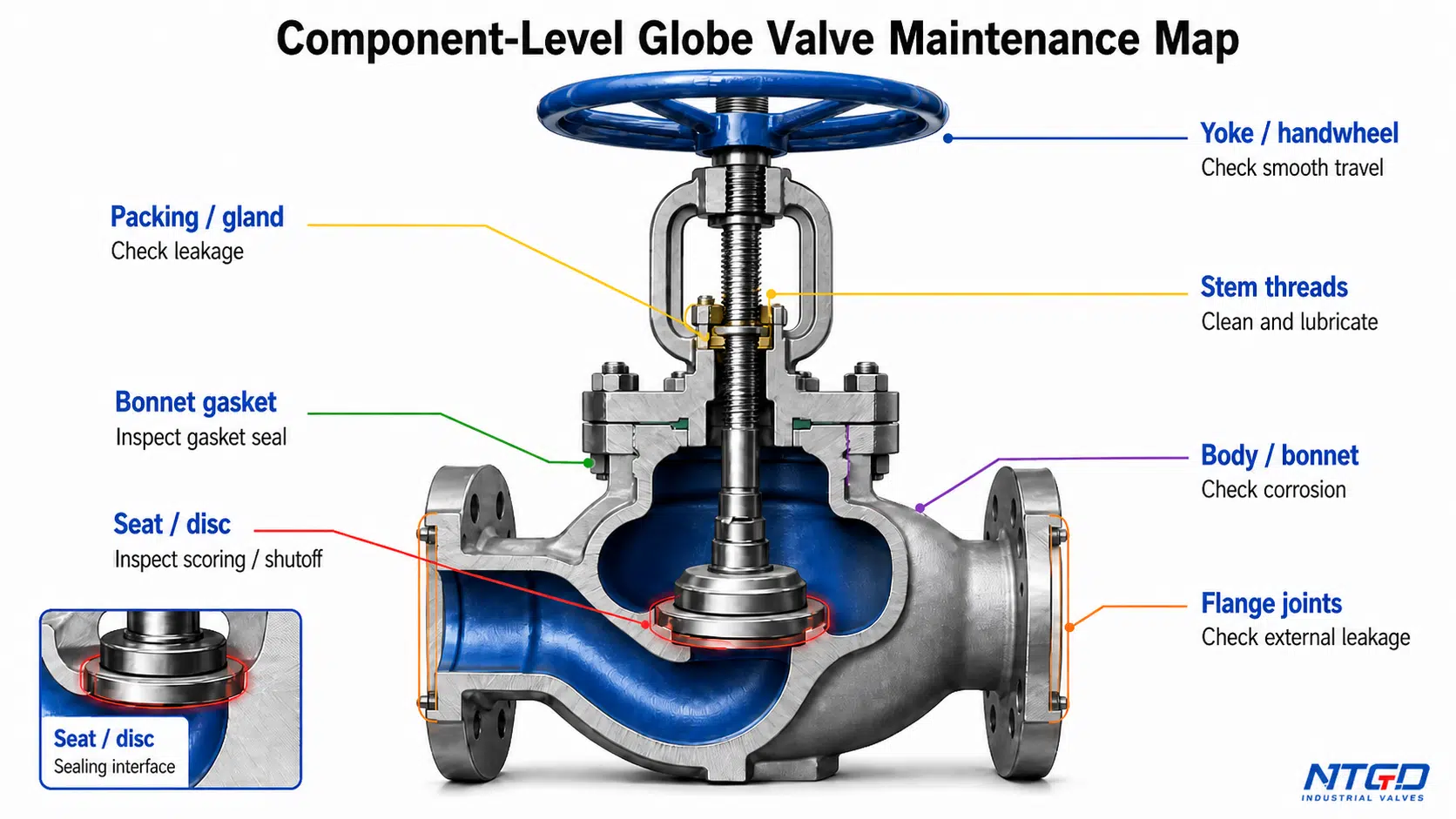

Mantenimiento de válvulas de globo a nivel de componentes
Un plan de mantenimiento sólido no debe considerar la válvula como un único elemento. El mantenimiento de las válvulas de globo resulta más eficaz cuando cada componente crítico cuenta con un punto de inspección y un límite de fallo definidos.
Mantenimiento de empaques, prensaestopas y juntas
La empaquetadura evita las fugas a lo largo del vástago. Con el tiempo, la empaquetadura puede perder compresión, endurecerse, desgastarse o dañarse debido al calor, los ciclos de presión, la exposición a sustancias químicas o el funcionamiento repetido.
Revisa la zona de la empaquetadura y el prensaestopas para ver si hay:
- Fuga de líquido o vapor alrededor del vástago
- Compresión desigual de la glándula
- Tornillos de la prensaestopas apretados en exceso
- Extrusión o endurecimiento de empaques
- Corrosión en la zona del prensaestopas
- Fugas recurrentes tras el ajuste
Una pequeña fuga en la empaquetadura puede solucionarse con cuidado ajuste de la glándula si la empaquetadura aún está en buen estado. El ajuste debe detenerse cuando sea necesario apretar repetidamente el prensaestopas, el movimiento del vástago se vuelva notablemente más duro o la fuga reaparezca rápidamente tras la operación. En ese momento, seguir apretando puede generar nuevos problemas de funcionamiento; por lo general, es más confiable cambiar la empaquetadura e inspeccionar la superficie del vástago.
Las juntas del capó deben revisarse cuando se produzcan fugas en la unión entre el cuerpo del motor y el capó. Una fuga en el capó no es lo mismo que una fuga en la empaquetadura, y apretar los pernos sin comprobar el estado de la junta puede retrasar la reparación necesaria.
Lubricación del vástago, el yugo y el volante
La lubricación debe aplicarse en las piezas móviles adecuadas. En las válvulas de bola, los puntos de lubricación habituales son la rosca del vástago, el manguito del yugo, el mecanismo del volante y las superficies de funcionamiento expuestas. El lubricante debe ser adecuado para el material de la válvula, la temperatura de funcionamiento, el entorno del fluido y los procedimientos de mantenimiento de la planta.
Entre los indicios de que es necesario realizar el mantenimiento del vástago y el yugo se incluyen:
- El volante se vuelve más difícil de girar
- El movimiento del vástago es irregular
- La válvula no alcanza la posición de apertura o cierre prevista
- Las roscas del vástago presentan signos de corrosión o rayado
- El par de funcionamiento aumenta repentinamente
- La lubricación no mejora el movimiento
Empiece por limpiar y lubricar adecuadamente la válvula para eliminar los problemas básicos de fricción. Si sigue notando rigidez, deje de forzar la válvula e inspeccione el vástago, el yugo, la compresión de la empaquetadura y las piezas internas. La lubricación por sí sola no puede corregir un vástago doblado, una rosca dañada, una empaquetadura demasiado comprimida, una desalineación o daños en el asiento o el disco.
Inspección de la sede, el disco y la superficie de sellado
El asiento y el disco determinan si la válvula de globo puede cerrar correctamente. A diferencia de las válvulas que se utilizan principalmente para el aislamiento de tipo «abierto-cerrado», las válvulas de globo suelen estar expuestas a un servicio de regulación del caudal, en el que el impacto de la velocidad, la caída de presión y los fluidos contaminados pueden acelerar el desgaste de las superficies de sellado.
Revisa el asiento y el disco para comprobar si:
- Arañazos o marcas
- Deterioro debido a la interrupción del servicio
- Grietas provocadas por tensiones térmicas o de presión
- Depósitos o partículas incrustadas
- Marcas de contacto irregulares
- Daño o deformación del disco
- Fuga tras el cierre
Los daños superficiales menores pueden corregirse mediante un lapeado controlado o un reajuste, siempre que el diseño de la válvula y los procedimientos de la planta lo permitan. Si la fuga en el cierre persiste tras la limpieza o la reparación, o si se detectan grietas, erosión profunda o rayaduras graves, el problema debe pasar de ser una cuestión de mantenimiento de rutina a una revisión para la sustitución del componente o de la válvula.

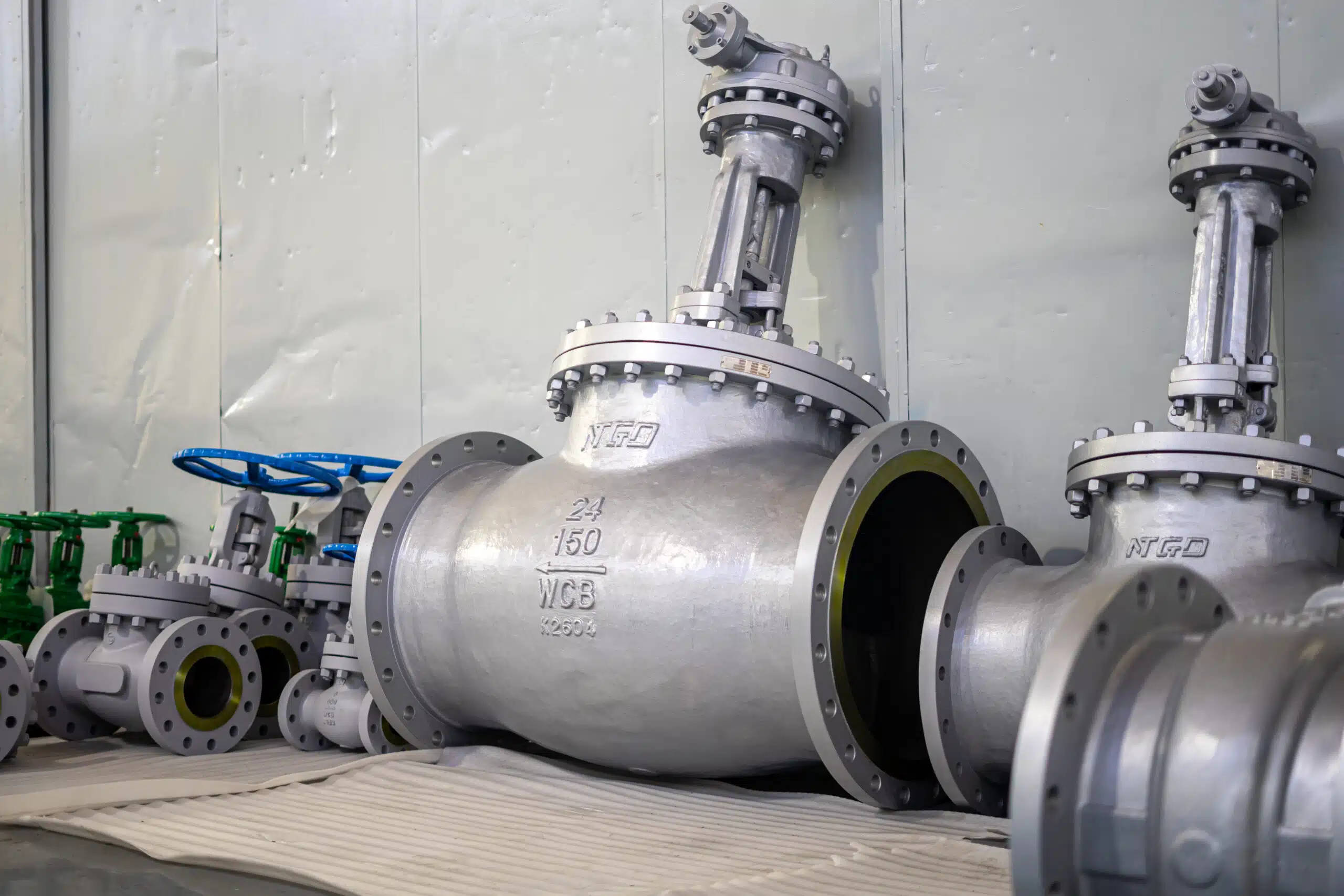

Carrocería, capó, tornillos y comprobaciones de alineación
Se debe revisar el cuerpo de la válvula y la tapa para detectar fugas, corrosión, tornillos flojos y tensión mecánica. Los tornillos y las tuercas no deben apretarse a ciegas. Si la fuga se debe a un fallo de la junta, a la deformación de la brida o a daños en el cuerpo, un apriete excesivo puede agravar el problema.
Comprueba también si hay problemas de acceso para la instalación y el mantenimiento que afectan al mantenimiento y la resolución de problemas:
- Dirección de flujo incorrecta
- Mala orientación de la válvula para el drenaje o la inspección
- Desalineación con las tuberías
- Tensión provocada por cargas no soportadas en las tuberías
- Problemas de alineación de los discos tras la reparación
- Caída de presión anómala tras la instalación o el mantenimiento
Este artículo no ofrece un procedimiento completo para la instalación de válvulas de bola. Las comprobaciones relacionadas con la instalación se incluyen únicamente porque una instalación incorrecta puede provocar problemas recurrentes de mantenimiento y resolución de averías.

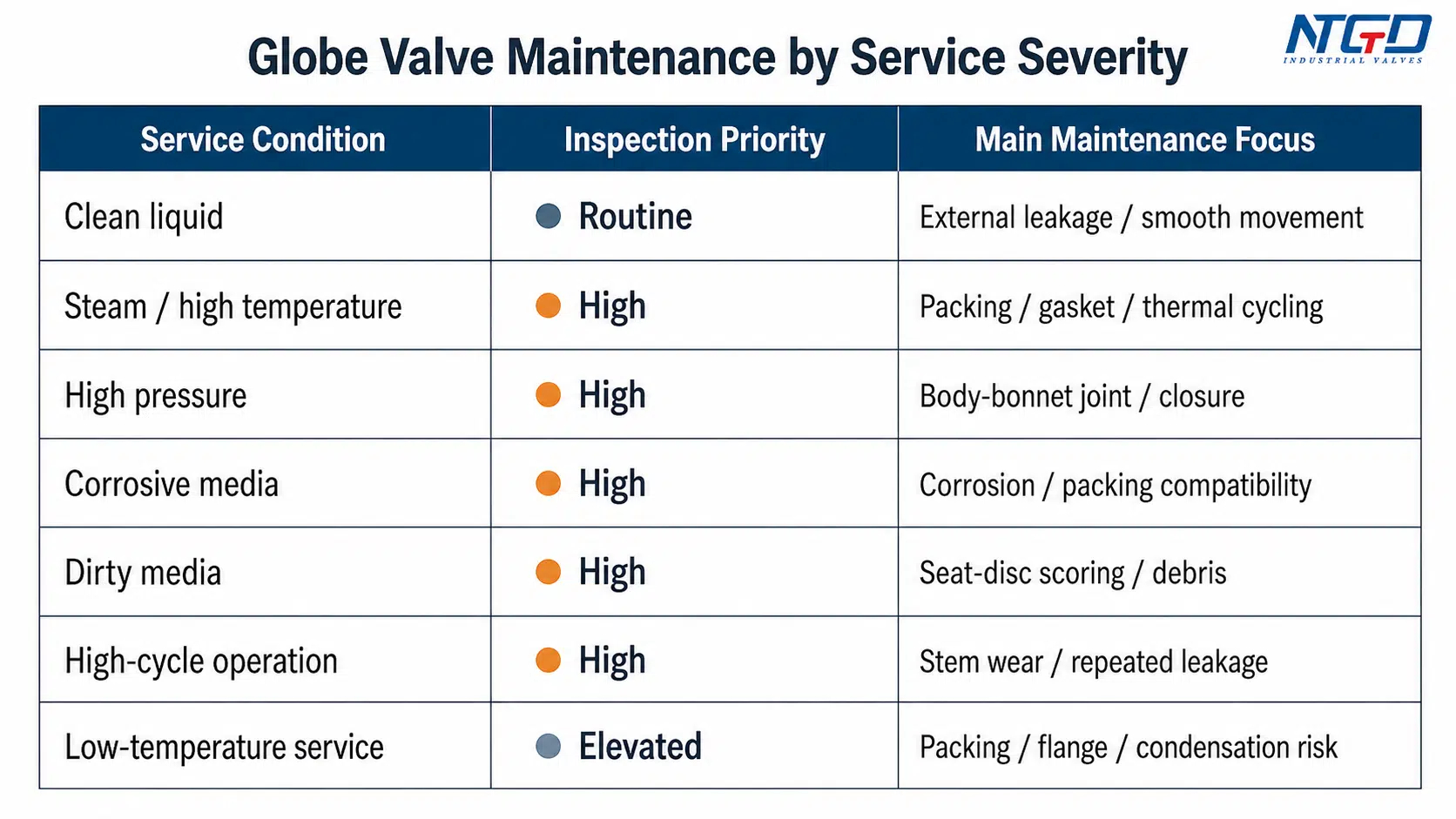

Programa de mantenimiento preventivo según el nivel de gravedad del servicio
El programa de mantenimiento de una válvula de bola debe ajustarse a las condiciones de servicio. Una válvula que opera en un entorno limpio y con pocos ciclos no requiere la misma frecuencia de inspección que una válvula que opera en entornos con vapor, corrosivos, sucios, a altas temperaturas o con muchos ciclos.
| Condiciones del servicio | Prioridad de inspección | Aspectos clave para el mantenimiento |
|---|---|---|
| Líquido limpio, servicio de bajo número de ciclos | Medio | Fugas externas, movimiento fluido, limpieza periódica, lubricación básica |
| Servicio con vapor o a altas temperaturas | Alta | Estado de la empaquetadura, junta del capuchón, lubricación del vástago y signos de ciclos térmicos |
| Servicio de alta presión | Alta | Unión entre la carrocería y el capó, rendimiento del cierre, resultados de las pruebas de presión y desgaste de los asientos y discos |
| Medios corrosivos | Alta | Compatibilidad de los materiales, compatibilidad del embalaje, corrosión de la carcasa y estado de las juntas |
| Medios sucios o con partículas | Alta | Marcas en el asiento o el disco, acumulación de residuos, cierre defectuoso y limpieza interna |
| Funcionamiento de alto ciclo | Alta | Desgaste del vástago, compresión de la empaquetadura, interfaz del volante o del actuador y fugas recurrentes |
| Funcionamiento a baja temperatura | Alta | Fugas en la empaquetadura, fugas en la brida, estanqueidad del asiento y el disco, movimiento del vástago, fragilidad del material, aislamiento y riesgos de condensación |
| Válvulas de repuesto | Medio | Condiciones de almacenamiento, protección contra la corrosión, limpieza y protección de las superficies de sellado |
Servicio normal frente a servicio severo
En condiciones normales de funcionamiento, pueden bastar una inspección externa de rutina y las comprobaciones realizadas durante las paradas programadas. En condiciones de funcionamiento severas, se requiere un intervalo de inspección más corto y una mejor documentación. Si una válvula maneja servicio de vapor, líquidos corrosivos, partículas abrasivas o regulaciones frecuentes del caudal, revise con mayor frecuencia el estado de la empaquetadura, el asiento, el disco y el vástago.
Los fluidos sucios o con partículas deben hacer que el rayado de la sede o el disco y el cierre defectuoso tengan mayor prioridad en la resolución de problemas. El uso con vapor y a altas temperaturas debe hacer que las revisiones de la empaquetadura, las juntas y la lubricación del vástago tengan mayor prioridad. El funcionamiento con ciclos frecuentes debe hacer que el desgaste del vástago y el yugo, la compresión de la empaquetadura y las fugas recurrentes formen parte de cada revisión de mantenimiento.

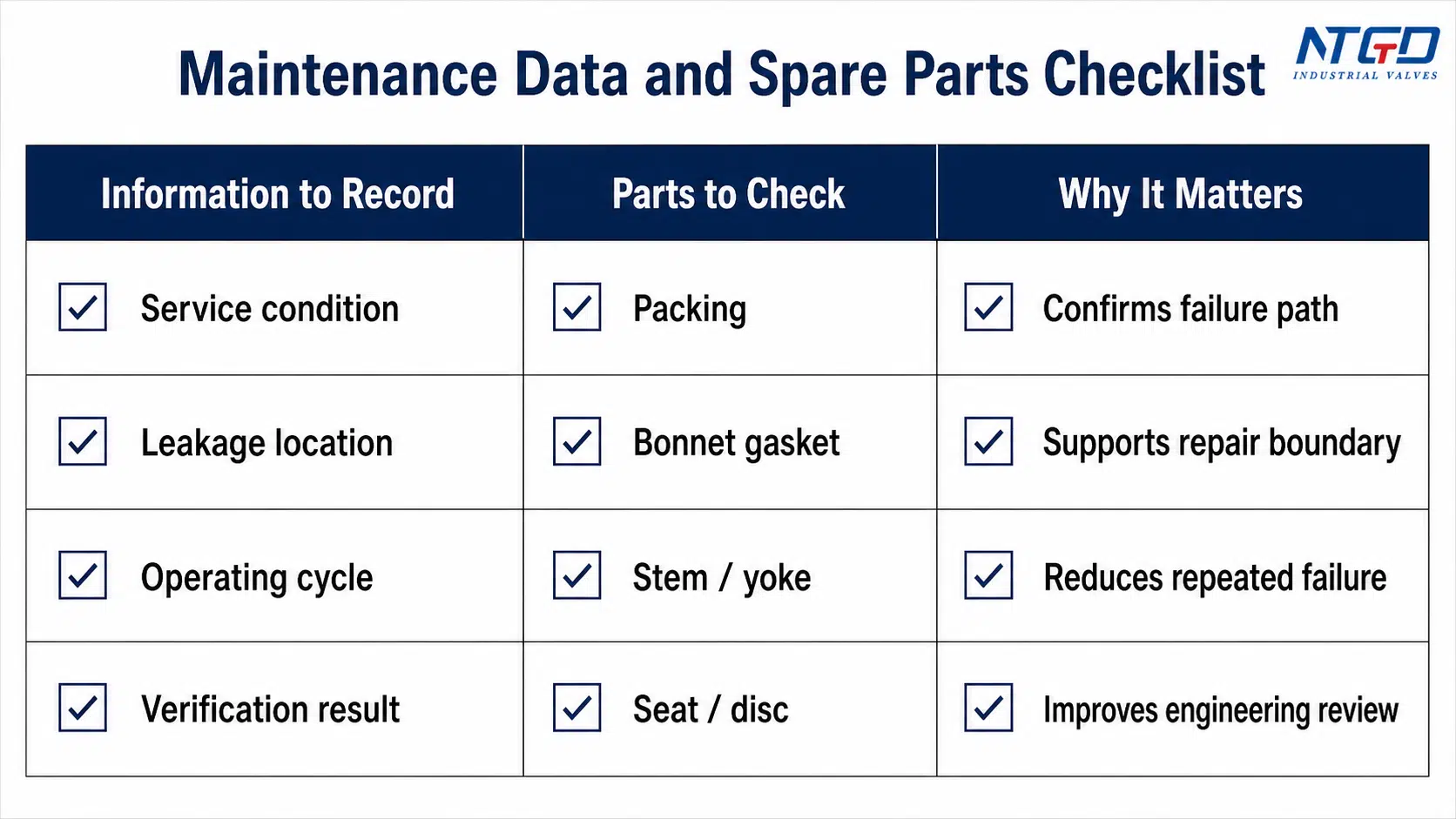

Registros de mantenimiento y seguimiento de fallas recurrentes
Los registros de mantenimiento ayudan a identificar patrones de fallas recurrentes.
Pista:
- Localización de fugas
- Frecuencia de ajuste del embalaje
- Piezas sustituidas
- Resultados de las pruebas de presión o de fugas
- Fugas repetidas en el asiento
- Cambios en el par de funcionamiento
- Cambios en las condiciones del servicio
- Conclusiones sobre el cierre
Si una misma válvula requiere repetidamente el cambio de la empaquetadura, el ajuste del prensaestopas o la reparación del asiento, es posible que el problema no se deba únicamente a un mantenimiento deficiente. Podría deberse a las condiciones de funcionamiento, la compatibilidad de los materiales, los límites de presión y temperatura, las tensiones de instalación o una aplicación incorrecta de la válvula.

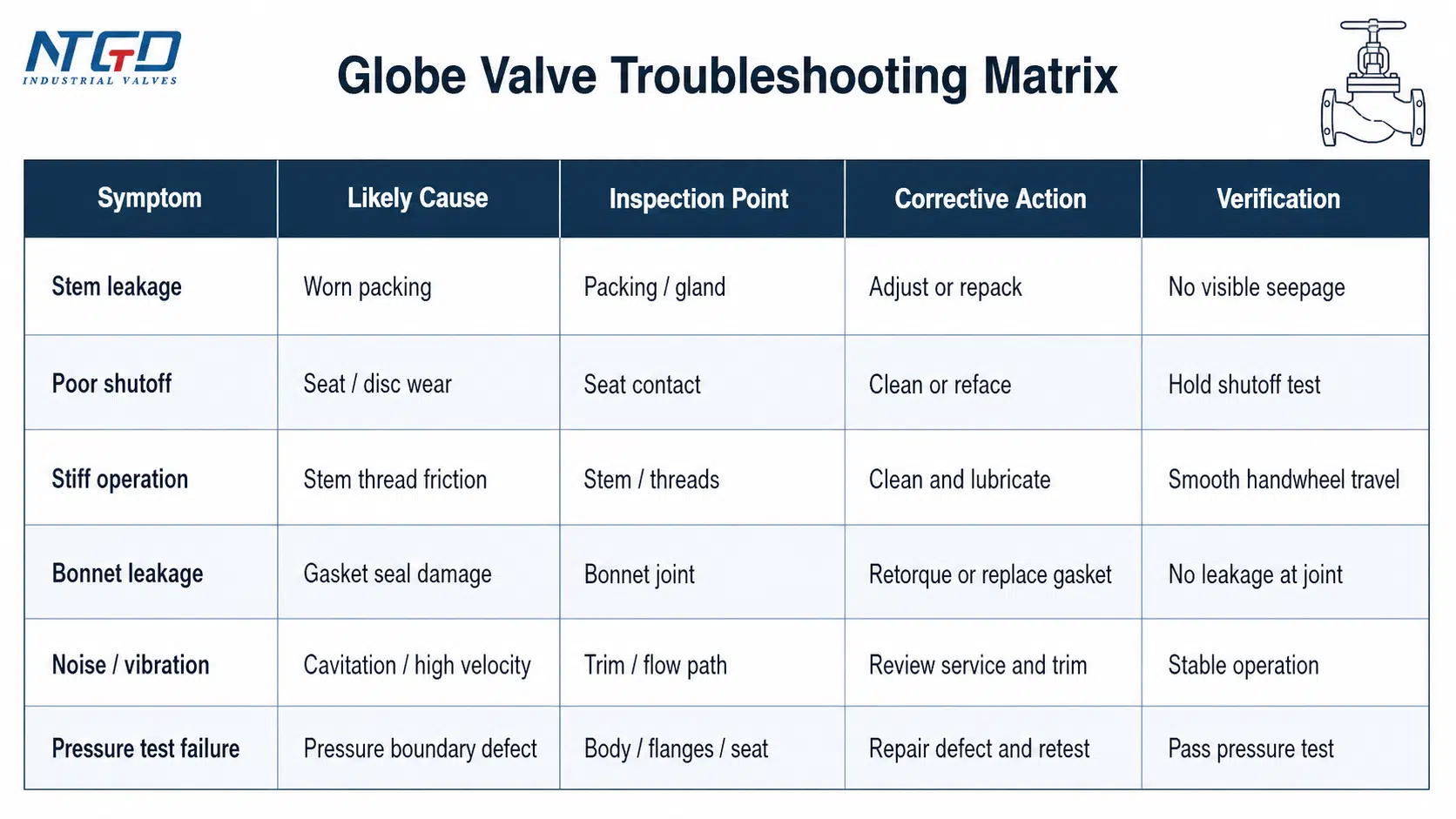

Tabla de resolución de problemas de válvulas de bola
La resolución de problemas debe comenzar por el síntoma que el operador puede observar. Una forma útil Solución de problemas de válvulas de bola El diagnóstico no se limita a decir “la válvula tiene una fuga” o “la válvula está atascada”. Debe relacionar el síntoma con la causa probable, el punto de inspección, la medida correctiva y el paso de verificación.
| Síntoma | Causa probable | Punto de inspección | Medidas correctivas | Verificación |
|---|---|---|---|---|
| Fuga alrededor del vástago | Empaque desgastado, compresión desigual del prensaestopas, superficie del vástago dañada | Caja de empaque, prensaestopas, superficie del vástago | Ajuste el prensaestopas con cuidado si la empaquetadura aún está en buen estado; sustituya la empaquetadura si vuelve a haber fugas o si el movimiento del vástago se vuelve difícil. | Compruebe que no haya fugas en el vástago tras el funcionamiento en condiciones normales de servicio |
| La válvula no se cierra del todo | Desgaste de la sede o del disco, residuos en la superficie de sellado, daños en el disco, contacto deficiente del sellado | Asiento, disco, trayectoria interna del flujo | Limpie, revise y repare las superficies de sellado si es necesario, o sustituya las piezas dañadas | Verifique el funcionamiento del cierre y compruebe que no haya fugas internas |
| El volante está duro | Roscas del vástago secas, corrosión, empaquetadura apretada en exceso, vástago doblado | Vástago, horquilla, prensaestopas, volante | Limpie y lubrique; compruebe la compresión de la empaquetadura y la alineación del vástago antes de aplicar más fuerza | Comprueba que el recorrido completo sea suave y que no se produzca un aumento anormal del par |
| La válvula está atascada | Residuos internos, corrosión grave, daños en la rosca, vástago atascado, medios pegajosos, con incrustaciones o cristalizados tras la parada | Potencia/cuello, piezas internas, zona del sillín | Aislar, desmontar si es necesario, limpiar o sustituir las piezas afectadas | Comprueba el recorrido completo tras el reensamblaje y asegúrate de que el problema no vuelva a presentarse |
| Fuga externa en el capó | Fallo de la junta, tornillos flojos o desiguales, daños en la junta del capó | Unión entre la carrocería y el capó | Revise la junta, los pernos y la superficie de asiento; sustituya la junta si es necesario | Comprueba que no haya fugas en la junta de la tapa en condiciones de presión segura |
| Ruido o vibración | Cavitación, gran caída de presión, flujo inestable, piezas de cierre desgastadas, daños por erosión | Condiciones de funcionamiento, asiento/disco, trayectoria del flujo | Compruebe el estado de funcionamiento, la caída de presión y el desgaste interno; compruebe si hay daños por erosión o cavitación | Supervise el funcionamiento tras aplicar las medidas correctivas y compruebe que se han reducido las vibraciones o el ruido |
| Fallos repetidos en el embalaje | Apretado excesivo, daños en la pluma, material de empaque inadecuado, condiciones de uso extremas | Empaque, vástago, temperatura de servicio/fluidos | Reemplazar la empaquetadura; revisar la superficie del vástago y la compatibilidad de funcionamiento | Confirme que la fuga no vuelve a aparecer tras la intervención y que el ajuste del prensaestopas se mantiene estable |
| Fallo en la prueba de presión | Problemas con la carrocería, el capó, el asiento, las juntas o los empaques | Localización de fugas durante la prueba | Repare o sustituya el componente afectado tras localizar el origen de la falla | Vuelva a realizar la verificación siguiendo el procedimiento del sitio antes de volver a poner la válvula en servicio |
Funcionamiento rígido o atascado
El funcionamiento duro no debe solucionarse a la fuerza. Una fuerza excesiva puede dañar el volante, el vástago, el yugo, la conexión del disco o el asiento. En primer lugar, determine si la resistencia se debe a roscas secas en el vástago, un empaque demasiado apretado, corrosión, residuos internos, medios de flujo pegajosos o condiciones de servicio que hayan cambiado desde el último ciclo de mantenimiento.
Si la limpieza y la lubricación mejoran el movimiento, anote el estado y supervise la válvula. Si persiste la rigidez, revise la empaquetadura, la alineación del vástago, el yugo y las piezas internas antes de aplicar más par de apriete.
Cierre defectuoso o fuga interna
Un cierre deficiente suele deberse a problemas en la zona del asiento y el disco. Entre las causas más comunes se incluyen:
- Superficies de sellado desgastadas
- Residuos atrapados entre el asiento y el disco
- Daño en el disco
- Grietas en el asiento
- Erosión por estrangulamiento
- Cierre o alineación incorrectos
- Corrosión interna
Una fuga interna es diferente de una fuga externa. Es posible que la válvula parezca seca desde el exterior, pero que, aun así, no consiga aislar el flujo. En ese caso, preste atención al rendimiento del asiento, el disco y el cierre.
Ruido, vibraciones y caídas de presión anormales
El ruido, las vibraciones o un cambio repentino en la caída de presión pueden indicar que las condiciones de funcionamiento están dañando la válvula. Entre las posibles causas se incluyen cavitación, fugas, velocidad excesiva, residuos, obstrucción parcial o superficies de sellado internas desgastadas.
Si se producen ruidos o vibraciones junto con una caída de presión anómala o un comportamiento inestable de la estrangulación, compruebe la zona del asiento o del disco y el estado de funcionamiento antes de considerar que se trata únicamente de un problema de lubricación externa. Estos indicios pueden indicar un desgaste interno o condiciones de funcionamiento que superan los límites de fiabilidad de la válvula.

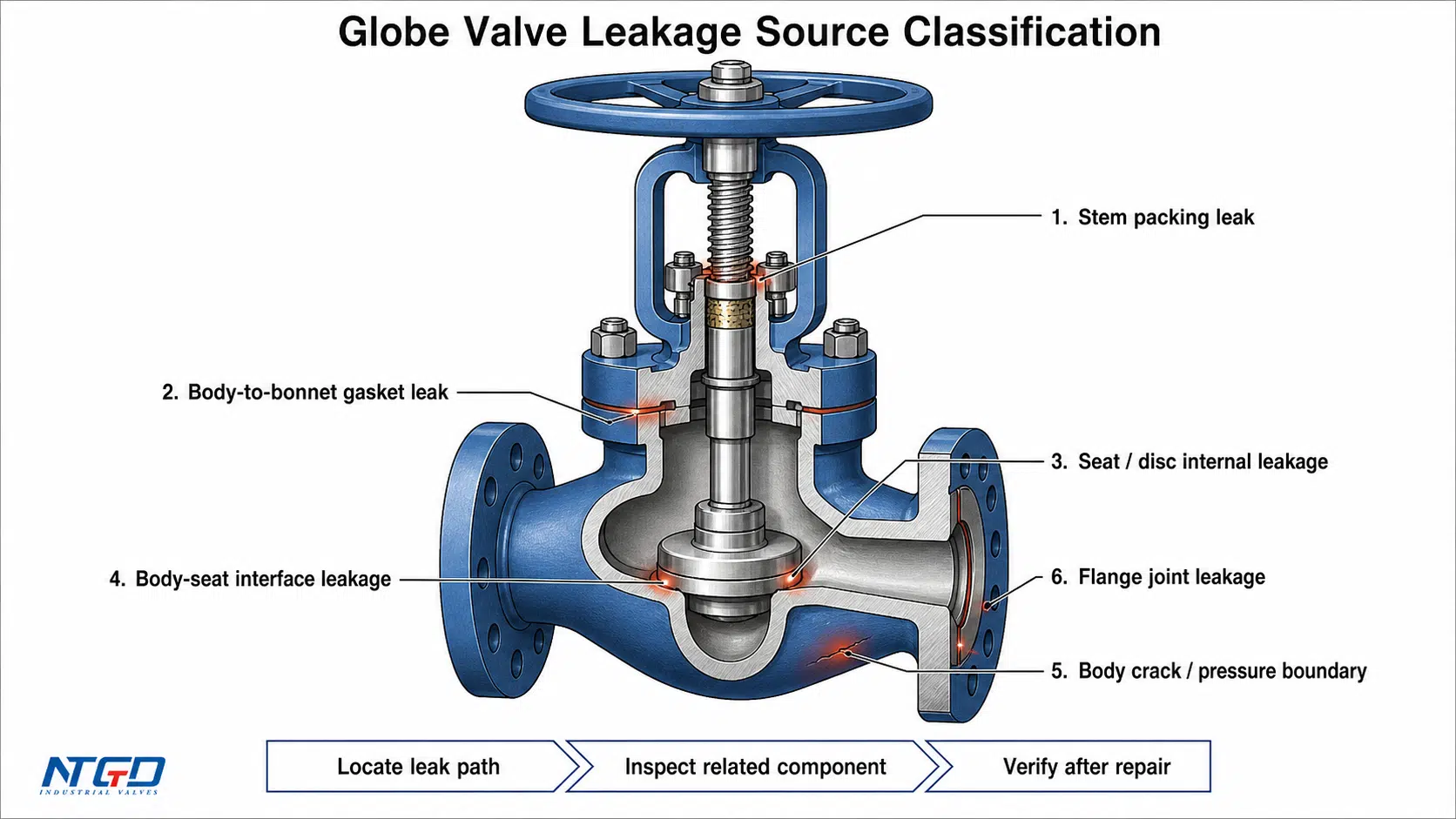

Clasificación de las fuentes de fugas en las válvulas de globo
Las fugas en las válvulas de bola deben diagnosticarse según su ubicación. Las diferentes vías de fuga apuntan a causas distintas y requieren medidas correctivas diferentes.
| Localización de fugas | Lo que suele indicar | Primera zona de inspección | Respuesta típica |
|---|---|---|---|
| Alrededor del tallo | Desgaste de las empaquetaduras, problema con el prensaestopas, daños en la superficie del vástago | Caja de empaque, prensaestopas, vástago | Ajuste el prensaestopas o sustituya la empaquetadura |
| Unión entre la carrocería y el capó | Fallo de la junta, apriete desigual de los pernos, daños en la junta del capó | Junta y tornillos del capó | Revisa la junta y vuelve a montarla correctamente |
| Fuga en la válvula de asiento o disco | Asiento desgastado, disco dañado, residuos, contacto de sellado deficiente | Superficies de sellado internas | Limpie, revise y repare las superficies de sellado si es necesario, o sustituya las piezas |
| Zona del asiento | Daños en el asiento, problemas de acoplamiento entre la carrocería y el asiento, desgaste interno | Área del asiento e interfaz con el cuerpo | Requiere una inspección al apagar el sistema |
| Grieta en el cuerpo de la válvula | Corrosión grave, tensión mecánica, daños por fundición o por el uso | Pared del cuerpo y límite de presión | Retirar del servicio y evaluar su sustitución |
| Fuga en la brida | Junta, fijación con pernos, tensión en las tuberías, problema de alineación | Unión con brida | Revisa la junta, los pernos y la alineación de las tuberías |
Fuga en el embalaje
Las fugas en las empaquetaduras son uno de los puntos de fuga externos más comunes. Las fugas leves pueden solucionarse ajustando cuidadosamente el casquillo, pero apretarlo en exceso puede dificultar el manejo del vástago y dañar la empaquetadura.
Si la fuga persiste tras el ajuste, sustituya la empaquetadura e inspeccione la superficie del vástago. Las fugas repetidas en la empaquetadura pueden indicar que el material de la empaquetadura no es adecuado, que el vástago está dañado, que se han producido ciclos térmicos o de presión, o que las condiciones de servicio son muy exigentes.
Fuga en el tapón o la junta
Fuga en la unión entre la carrocería y el capó No debe confundirse con una fuga en el vástago. Si aparece líquido alrededor de la junta de la tapa, revise la junta, la superficie de apoyo de la junta, los pernos de la tapa y el estado del montaje.
Si la junta está dañada, por lo general no basta con apretar los pernos para resolver el problema. Apretarlos a ciegas puede deformar la brida, dañar los pernos o agravar el daño de la junta, lo que haría que la reparación fuera menos confiable y menos segura.
Fugas en las válvulas de asiento y de disco
Las fugas en el asiento o el disco afectan al rendimiento de cierre. Pueden manifestarse en forma de flujo que atraviesa la válvula incluso cuando esta está cerrada. A diferencia de las fugas en la empaquetadura, las fugas internas pueden ser invisibles desde el exterior de la válvula, pero aún así pueden comprometer la fiabilidad del aislamiento.
Revise el disco, el asiento, el contacto de la superficie de sellado y cualquier residuo que pueda impedir el cierre adecuado. Si la superficie de sellado presenta daños leves, es posible que se pueda realizar una reparación controlada. Si se observan grietas, erosión grave o fugas recurrentes, suele ser más seguro sustituirla que realizar reparaciones temporales repetidas.

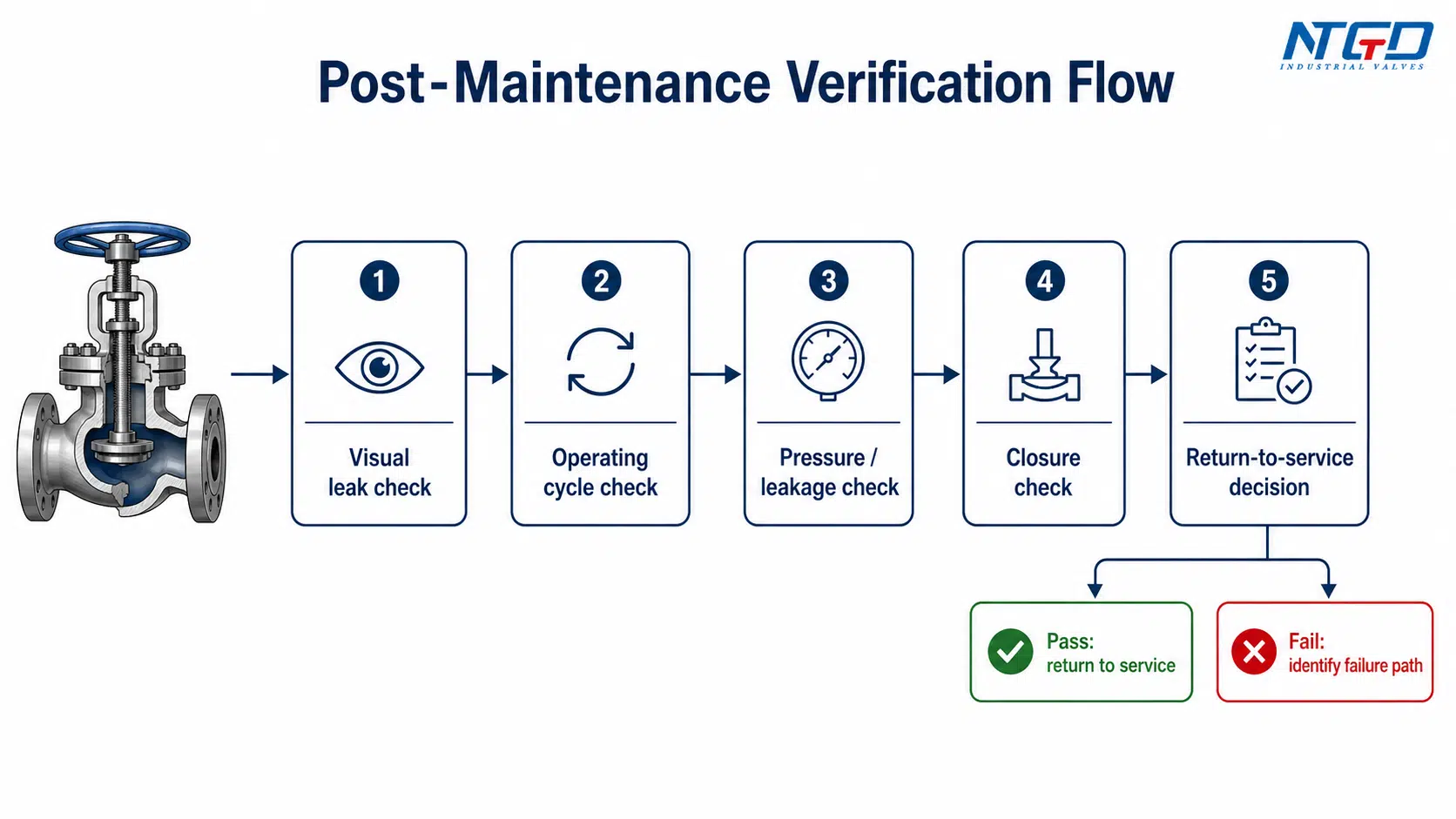

Verificación y pruebas posteriores al mantenimiento
El mantenimiento no se da por concluido con el reensamblaje de la válvula. Es necesario revisar la válvula antes de volver a ponerla en servicio.
Comprobación visual de fugas
Tras el reensamblaje, inspeccione la zona de empaquetadura, la junta del capó, las juntas de las bridas, la superficie del cuerpo y los puntos de drenaje. Busque humedad, manchas, rastros de vapor, marcas de presión o residuos que puedan indicar una fuga.
Revisión del ciclo operativo
Abra y cierre la válvula en todo su recorrido previsto. Compruebe lo siguiente:
- Movimiento suave del volante o del actuador
- Sin rigidez anómala
- Sin aumentos bruscos del par
- El movimiento del vástago coincide con la posición prevista de la válvula
- No se escuchan ruidos extraños durante el funcionamiento
- La válvula puede alcanzar las posiciones de apertura y cierre previstas

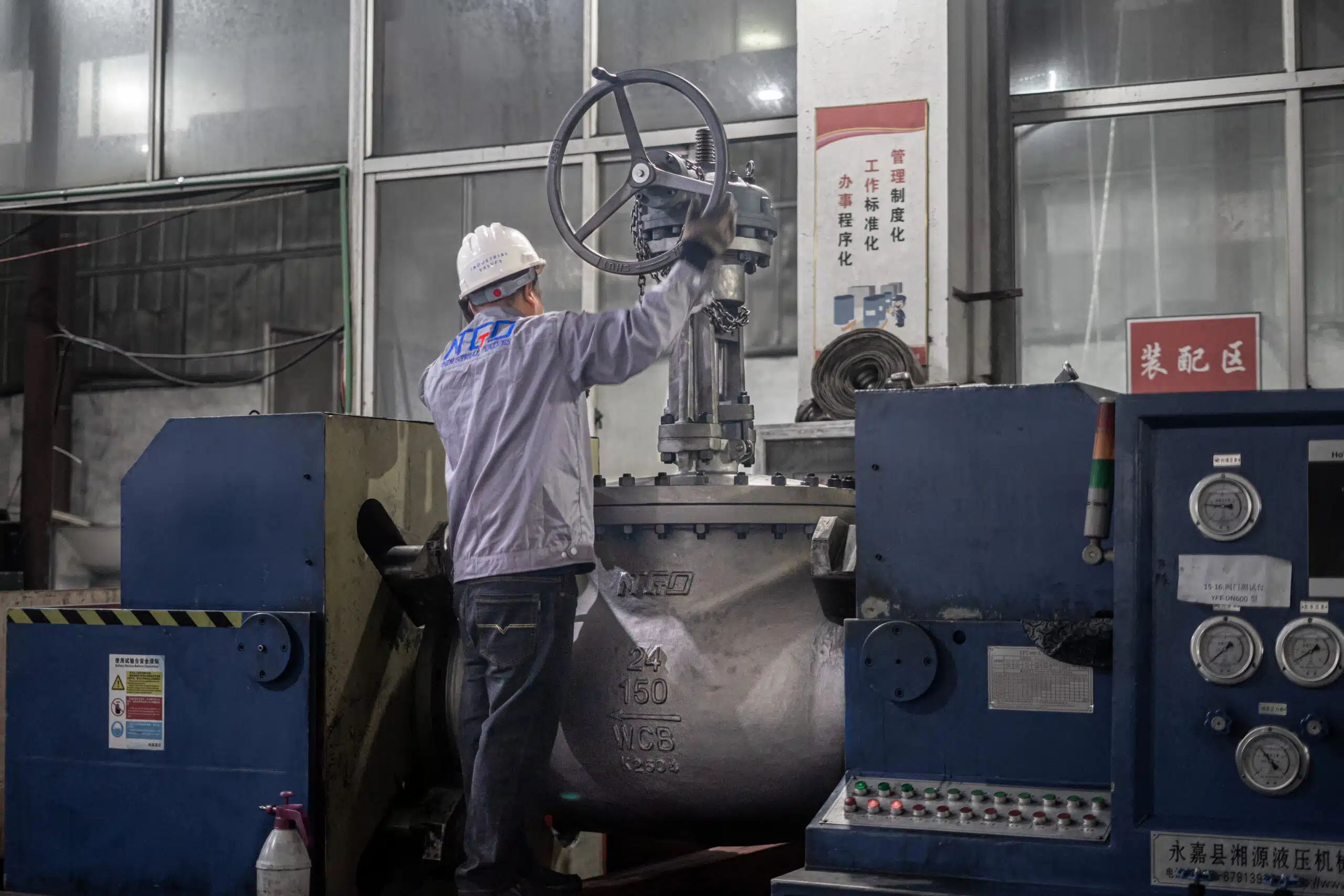

Comprobación de presión, fugas y cierre
Siempre que lo permita el procedimiento del sitio, utilice pruebas de presión y cierre para confirmar que la válvula puede mantener la presión y cerrarse correctamente. El objetivo es verificar que los trabajos de mantenimiento no hayan dejado sin resolver algún problema de sellado, montaje o límite de presión.
Comprueba:
- Fuga externa bajo presión
- Fuga en la empaquetadura tras la operación
- Fuga en la tapa o la brida
- Rendimiento de cierre
- Señales de fugas en el asiento
- Caída de presión o anomalía en el flujo tras la reinstalación
Qué hacer si falla la verificación
Si la válvula no supera la verificación, no la vuelva a poner en servicio sin identificar la causa de la falla. En primer lugar, determine si la falla se debe a una fuga externa, una fuga interna, un funcionamiento anormal o un problema relacionado con los límites de presión.
Las fugas externas deben localizarse en la empaquetadura, el sombrerete, la brida, la junta o el cuerpo de la válvula. Las fugas internas deben centrar la inspección en el asiento, el disco, la superficie de sellado y la trayectoria de cierre. Repetir el mismo ajuste sin identificar el punto de sellado defectuoso suele ocultar el problema real hasta la siguiente parada de la planta. Si no es posible confirmar la trayectoria de la falla en el lugar, se debe remitir el caso a una revisión para decidir si se repara o se reemplaza.

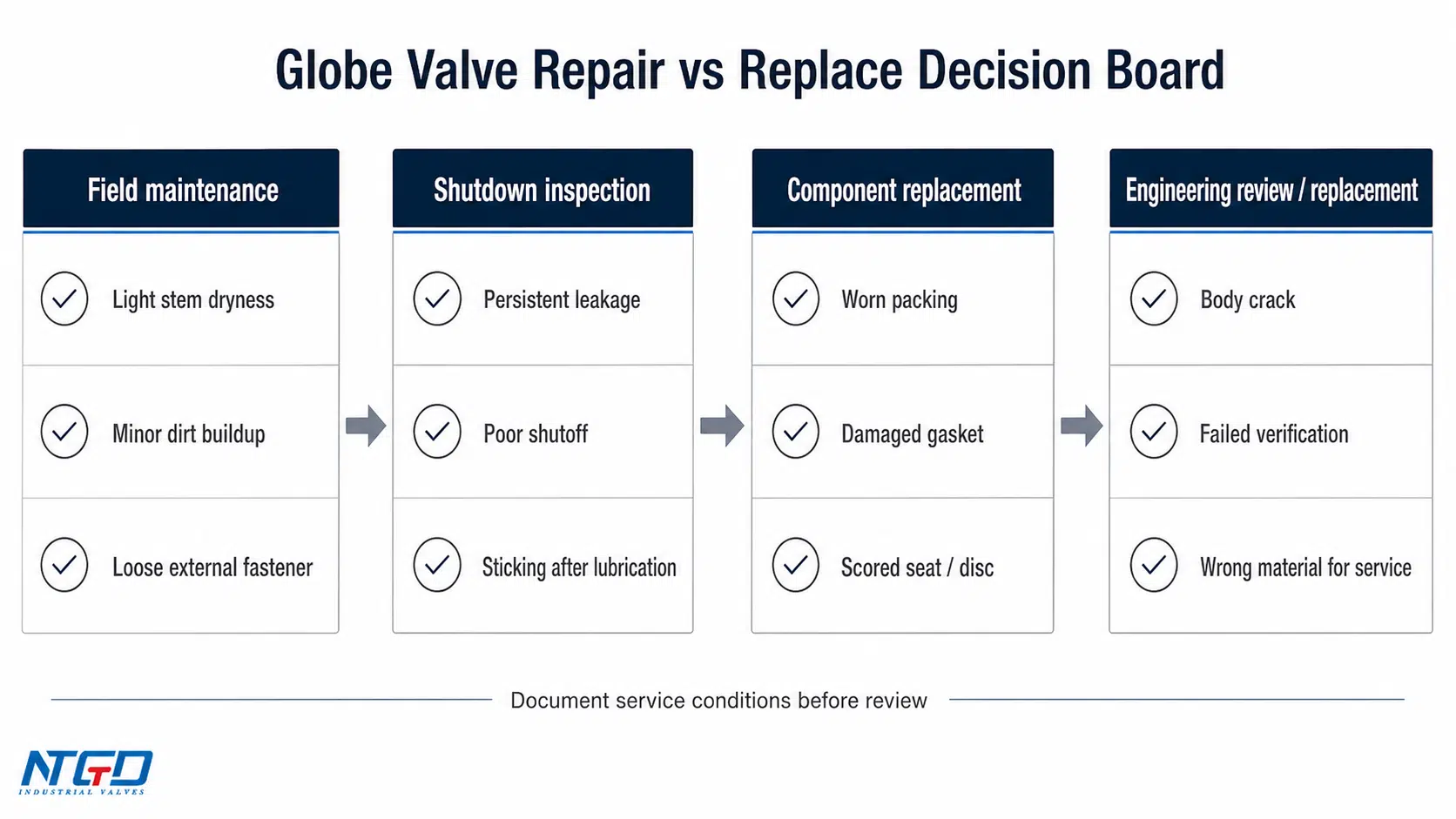

¿Reparar, reemplazar o solicitar asistencia técnica?
No todos los problemas de las válvulas de bola requieren su sustitución. Tampoco todos los problemas deben resolverse con un simple ajuste. La decisión depende de la ubicación de la falla, su gravedad, las condiciones de servicio y si el mismo problema se ha presentado anteriormente.
| Condición | Decisión típica | Motivo |
|---|---|---|
| Ligera sequedad del tallo o ligera rigidez | Mantenimiento de campo | Una limpieza y una lubricación adecuadas pueden restablecer el movimiento normal |
| Ligera filtración en el embalaje | Ajuste controlado | El ajuste de la válvula puede funcionar si la empaquetadura aún está en buen estado y el movimiento del vástago sigue siendo normal |
| Fugas repetidas en el embalaje | Reemplazar la junta e inspeccionar el vástago | Las fugas repetidas pueden indicar daños en la empaquetadura, desgaste de la superficie del vástago o una empaquetadura inadecuada para el servicio |
| Fuga persistente en el asiento | Inspección de parada | Es necesario revisar las superficies de sellado internas antes de poder confiar en que la válvula se cierre correctamente |
| Asiento rayado o disco dañado | Reparar o sustituir el componente | La fiabilidad del cierre depende del estado de la superficie de sellado |
| Grieta en la carrocería o corrosión grave | Sustituir la válvula o retirarla del servicio | La integridad de los límites de presión está en peligro |
| Error en la verificación de la presión o del cierre | Revisión técnica | La válvula no debe volver a ponerse en servicio hasta que se haya confirmado la causa de la falla |
| Material inadecuado para el servicio | Revisión de la sustitución o de la solicitud | El mantenimiento no puede modificar la resistencia del material base a la corrosión, la temperatura o la presión |
Problemas que a menudo se pueden resolver in situ
Algunos problemas menores pueden solucionarse durante el mantenimiento de rutina:
- Ligera sequedad del tallo
- Pequeña acumulación de suciedad externa
- Ligera secreción glandular
- Sujeciones externas sueltas
- Corrosión prematura en superficies expuestas que no soportan presión
- Holgura en la conexión del volante
Incluso en estos casos, anota el problema. Si el problema se repite, considéralo un patrón de falla en lugar de un mantenimiento de rutina.
Problemas que requieren una inspección tras la parada
Por lo general, es necesario realizar una inspección tras la parada cuando el problema afecta a la envolvente a presión, a las superficies de sellado internas o a fallos recurrentes.
Algunos ejemplos son:
- Fuga persistente tras el ajuste del empaque
- Cierre deficiente tras la limpieza
- Posible daño en el asiento o el disco
- Residuos internos que impiden el cierre
- Fuga en la junta del capó
- Válvula atascada que no mejora tras la lubricación
- Caída de presión, ruido o vibración anormales
Cuándo es necesario sustituir un componente
Es posible que sea necesario sustituir algún componente cuando la inspección confirme un desgaste o daño que no se pueda corregir mediante un ajuste. Algunos ejemplos comunes son:
- Junta desgastada
- Junta del capó dañada
- Asiento ranurado
- Disco agrietado
- Tallo doblado
- Volante o componente del yugo dañado
- Elementos de fijación o componentes de atornillado desgastados
Tras una reparación, siempre se debe realizar una verificación. Si se sustituyen piezas sin comprobar su funcionamiento y la estanqueidad, la válvula podría dejar de ser fiable.
Cuándo es más seguro el reemplazo total de la válvula
Se debe considerar el reemplazo total de la válvula cuando:
- El cuerpo de la válvula está agrietado
- La corrosión de las paredes de los recipientes a presión es grave
- La válvula no supera la verificación una y otra vez
- El material no es adecuado para este servicio
- Los daños en los asientos o la carrocería no se pueden reparar de forma fiable
- El costo de la reparación y el tiempo de inactividad superan el valor práctico
- La válvula ya no cumple con los requisitos operativos de la planta
Antes de sustituir la válvula, anote los condiciones del servicio, presión, temperatura, fluidos, ubicación de la fuga, ciclo de funcionamiento, resultados de la inspección y componentes defectuosos. Esta información ayuda a los equipos de ingeniería o a los proveedores a evaluar si la falla se debió a las condiciones de mantenimiento, la intensidad del servicio, la compatibilidad de los materiales, las tensiones de instalación o la selección de la válvula.
Preguntas frecuentes
¿Con qué frecuencia se debe realizar el mantenimiento de una válvula de bola industrial?
La frecuencia del mantenimiento depende de la severidad del servicio. En servicios limpios y de bajo ciclo, es posible que solo se requiera una inspección externa de rutina y revisiones programadas durante las paradas. Los servicios con vapor, altas temperaturas, alta presión, corrosivos, sucios o de alto ciclo deben inspeccionarse más minuciosamente, ya que el estado de las empaquetaduras, el movimiento del vástago, la condición del asiento o del disco y el riesgo de fugas cambian más rápidamente en condiciones de funcionamiento severas.
¿Cómo se realiza el mantenimiento de una válvula de bola?
Comience por aislar y despresurizar de forma segura. Inspeccione el exterior en busca de fugas, corrosión, tornillos flojos y compruebe que el funcionamiento sea fluido. Durante la parada, inspeccione las piezas internas, como el asiento, el disco, la junta y la cavidad del cuerpo. Limpie los residuos, lubrique las superficies adecuadas del vástago y el yugo, ajuste o sustituya la empaquetadura cuando sea necesario y verifique el funcionamiento antes de volver a poner la válvula en servicio.
¿Cómo se limpia una válvula de bola sin dañar las superficies de sellado?
Limpie las superficies externas para detectar fugas, corrosión y zonas dañadas. Para la limpieza interna, elimine los residuos, los depósitos y las acumulaciones durante la inspección de parada. Evite rayar las superficies de sellado del asiento o del disco. Si las superficies de sellado están dañadas, deben inspeccionarse y repararse siguiendo el procedimiento adecuado, en lugar de limpiarlas de forma agresiva.
¿Cómo se lubrica el vástago de una válvula de bola?
Limpie las roscas expuestas del vástago y la zona del yugo antes de aplicar un lubricante adecuado para el material de la válvula, la temperatura y el entorno de funcionamiento. La lubricación debe reducir la fricción y facilitar un desplazamiento suave. Si la válvula sigue presentándose con dureza tras la lubricación, revise la empaquetadura, la alineación del vástago, el yugo y las piezas internas.
¿Cómo se sabe si la fuga de una válvula de bola se debe a la empaquetadura o al asiento?
Empiece por localizar la fuga. Las fugas alrededor del vástago suelen indicar problemas en la empaquetadura, el prensaestopas o la superficie del vástago. Las fugas a través de la válvula cerrada apuntan a daños en el asiento, el disco, la presencia de residuos o el sellado interno. Las fugas en la tapa, la brida y el cuerpo deben tratarse como vías de fuga externas independientes, ya que requieren medidas de inspección y reparación diferentes.
¿Cuándo se debe sustituir la empaquetadura de una válvula de bola en lugar de ajustarla?
Sustituya la empaquetadura si la fuga persiste tras un ajuste adecuado del prensaestopas, si la empaquetadura está endurecida o dañada, si la superficie del vástago está afectada o si la fuga reaparece rápidamente tras el mantenimiento. Si cada ajuste dificulta el accionamiento de la válvula, un apriete adicional puede provocar un nuevo problema en el vástago o en la empaquetadura.
¿Por qué se vuelve difícil de manejar una válvula de bola?
Entre las causas más comunes se encuentran las roscas secas del vástago, la corrosión, un empaque demasiado apretado, superficies dañadas del vástago, residuos dentro de la válvula, daños en el asiento o el disco, fluidos pegajosos o una desalineación. No fuerce el volante. Inspeccione el vástago, el yugo, el empaque y las piezas internas antes de aplicar más torque.
¿Qué se debe revisar si una válvula de bola sigue goteando después del mantenimiento?
Determina si la fuga es externa o interna. En caso de fuga externa, vuelve a revisar la empaquetadura, el prensaestopas, la junta de la tapa, la unión de la brida o el cuerpo. En caso de fuga interna, inspecciona el asiento, el disco, el contacto de la superficie de sellado y la presencia de residuos en el conducto de flujo. Si la válvula sigue sin superar la prueba de presión o de cierre, remite el problema a la revisión de reparación o sustitución.
Conclusión
El mantenimiento de las válvulas de bola es más eficaz cuando se centra en los puntos de falla reales: empaque, prensaestopas, vástago, yugo, asiento, disco, cuerpo, tapa y superficies de sellado. La limpieza y la lubricación básicas son útiles, pero no son suficientes para el servicio industrial. Un programa de mantenimiento confiable debe combinar la inspección, el cuidado de los componentes, la programación en función de la intensidad del servicio, la resolución de problemas, la clasificación de fugas, las pruebas de verificación y decisiones claras sobre si reparar o reemplazar.
Para los usuarios del sector B2B, el objetivo práctico no es solo prolongar la vida útil de la válvula. Se trata de reducir las fugas inesperadas, evitar un cierre deficiente, prevenir el mantenimiento repetido y garantizar que la válvula sea segura en las condiciones de servicio a las que realmente se enfrenta.
Análisis técnico de los problemas recurrentes en las válvulas de bola
Si una válvula de bola sigue presentando fugas, resulta difícil de manejar o no supera la verificación tras el mantenimiento, prepare la información relativa a las condiciones de servicio, el tamaño de la válvula, la clase de presión, el fluido, la temperatura, la ubicación de la fuga, el ciclo de funcionamiento, los resultados de la inspección y el historial de fallas recurrentes para su revisión por parte del equipo de ingeniería. Una revisión de mantenimiento específica puede ayudar a determinar si el problema se debe a la empaquetadura, al desgaste del asiento o del disco, al movimiento del vástago, a la severidad de las condiciones de servicio, a la compatibilidad de los materiales o al riesgo de sustitución de la válvula.
