Una válvula de globo de alta presión es una válvula de movimiento lineal que se utiliza cuando un sistema de tuberías requiere un flujo controlado, una regulación o un cierre bajo condiciones de alta presión, alta temperatura o condiciones operativas severas. Utiliza un vástago, un disco o un obturador y un asiento para regular la apertura a través del cuerpo de la válvula. En comparación con muchos diseños de válvulas de paso directo, una válvula de globo ofrece un mejor control del flujo, pero también genera una mayor caída de presión.
En el sector industrial, las válvulas de globo de alta presión se utilizan habitualmente en líneas de vapor, sistemas de calderas, generación de energía, refinerías, plantas petroquímicas, procesos químicos, líneas de agua a alta presión y sistemas de gas o petróleo. La última Selección de válvulas industriales no debe basarse únicamente en la presión. El límite de presión y las piezas de sellado interno deben analizarse en conjunto, incluyendo el cuerpo, la tapa, la empaquetadura, el conjunto de válvula, el disco, el asiento, la junta o el anillo de sellado, la conexión final, el método de operación y los requisitos de prueba.
Esta guía explica dónde se utilizan las válvulas de globo de alta presión, qué factores de diseño influyen en su selección, qué ventajas y limitaciones se deben tener en cuenta, y cómo resolver problemas comunes sin convertir el artículo en un manual de reparación completo. El objetivo es relacionar la idoneidad de la aplicación, las opciones de diseño para alta presión y los síntomas observados en el campo, de modo que los compradores e ingenieros puedan tomar una decisión más confiable antes de la compra o el reemplazo.
Respuesta rápida: ¿Qué es una válvula de globo de alta presión?
Una válvula de globo para alta presión no es simplemente una válvula de globo estándar utilizada a una presión más alta. Es una válvula de globo en la que el límite de presión, el sistema de sellado del vástago, el conjunto interno, el patrón del cuerpo y el diseño de la tapa se seleccionan teniendo en cuenta los efectos combinados de la presión, la temperatura, el medio, la caída de presión y el rendimiento de cierre requerido.
| Pregunta | Respuesta rápida |
|---|---|
| ¿Qué es eso? | Válvula de movimiento lineal que utiliza un vástago, un disco o un obturador y un asiento para controlar el flujo a través de un cuerpo tipo globo en condiciones exigentes de presión o temperatura. |
| ¿Para qué se usa? | Vapor a alta presión, agua de alimentación de calderas, tuberías de centrales eléctricas, servicios de refinerías, procesos químicos y tuberías de gas o petróleo en las que se requiera la regulación del caudal, la apertura controlada o un cierre confiable. |
| ¿Qué es lo primero que hay que revisar? | Clase de presión, temperatura, medio, material del cuerpo, conjunto de válvula, tipo de tapa, empaque, diseño del cuerpo, conexión final y método de operación. |
| ¿Cuál es la principal ventaja? | Ofrece un mejor control de la regulación y del flujo que muchos diseños sencillos de válvulas de tipo “encendido/apagado”. |
| ¿Cuál es la principal limitación? | Mayor caída de presión debido a que la trayectoria del flujo cambia de dirección dentro del cuerpo de la válvula. |
| ¿Qué se debe hacer antes de resolver un problema? | Aísle la válvula, libere la presión, deje que las tuberías calientes se enfríen cuando sea necesario y siga el procedimiento de la planta o el manual de operación e instrucciones (IOM). |
Una válvula de globo de alta presión debe considerarse como un elemento de selección de ingeniería, no solo como el nombre de una válvula. Dos válvulas pueden denominarse ambas «válvulas de globo de alta presión», pero pueden diferir en el patrón del cuerpo, el diseño de la tapa, el material de los componentes internos, la disposición de la empaquetadura, el diseño del asiento y su idoneidad para vapor, aceite, gas, agua o medios corrosivos. En aplicaciones de alta presión o alta temperatura, estas diferencias pueden afectar directamente la confiabilidad del sellado, el control de la caída de presión, el par de operación, la vida útil y la probabilidad de fugas o fallas.

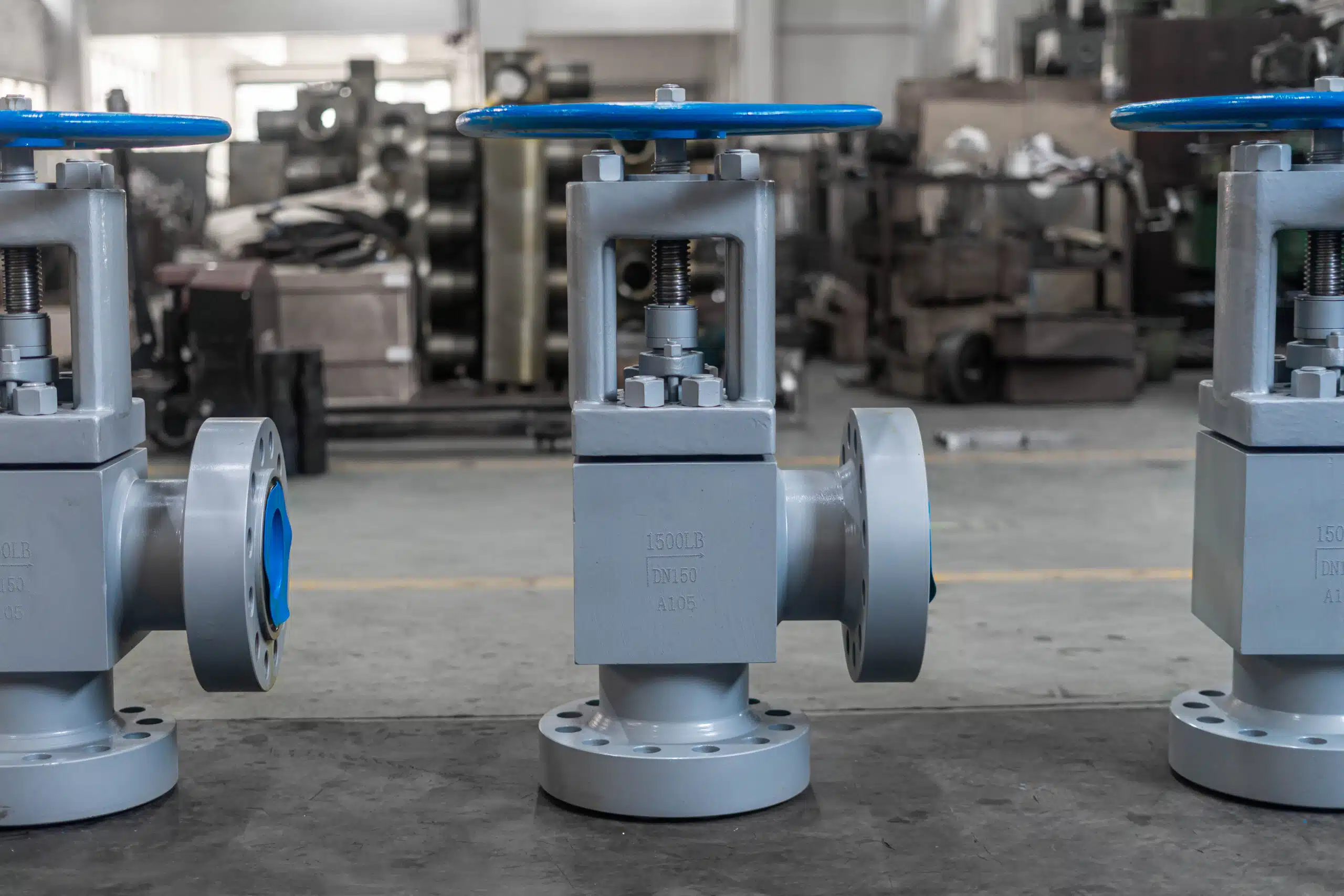

Mira este video de referencia sobre la válvula de globo angular de alta presión de 1500LB antes de revisar los factores de aplicación y selección que se indican a continuación.

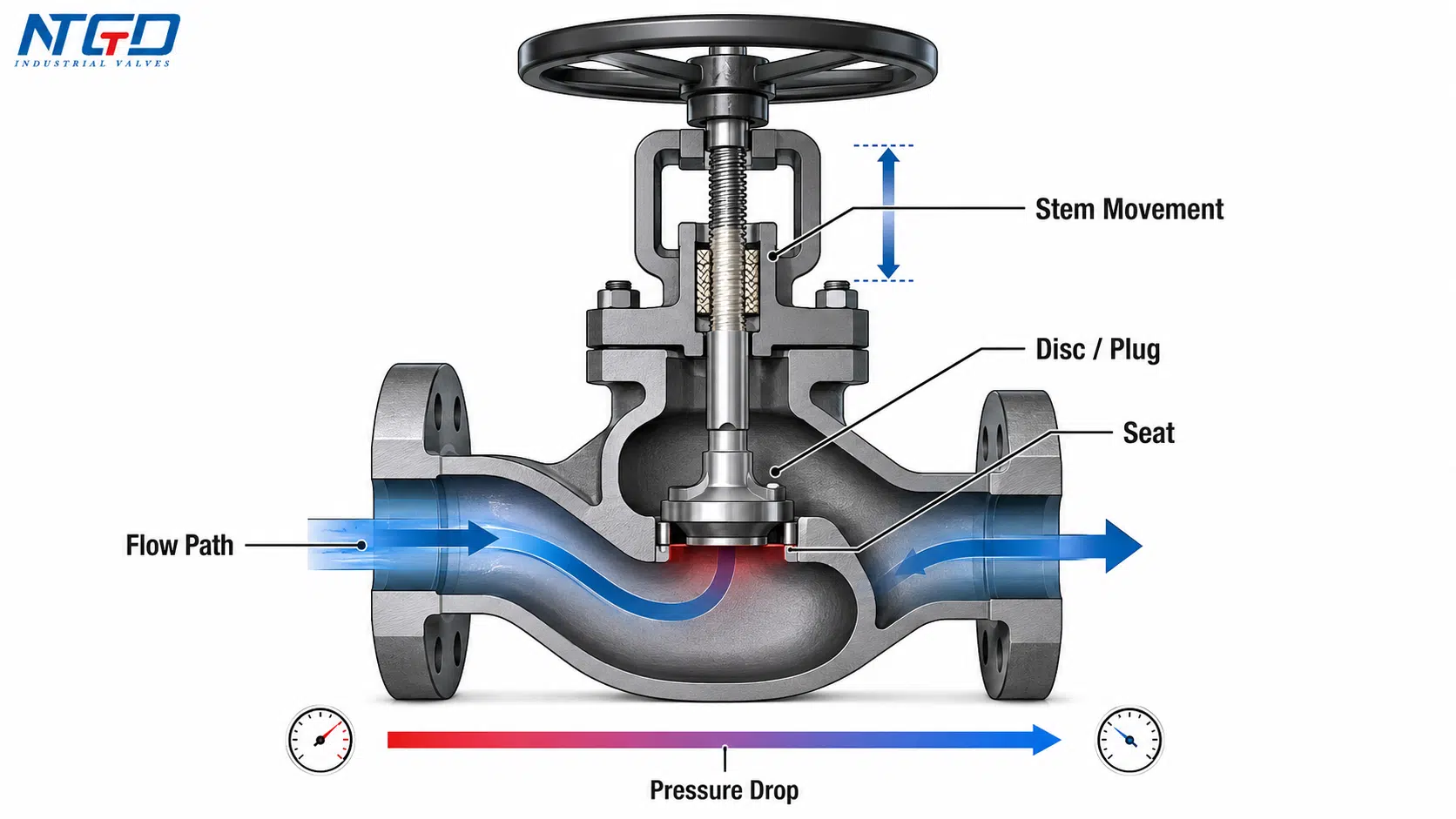

Cómo funciona una válvula de globo de alta presión en servicio
En Principio de funcionamiento de la válvula de globo de alta presión se basa en el movimiento lineal del vástago para abrir, regular o cerrar el paso del flujo. El vástago mueve el disco o el obturador hacia el asiento o lo aleja de él. Cuando el disco se aleja del asiento, el área de flujo aumenta. Cuando el disco se acerca al asiento, el área de flujo disminuye. Cuando el disco está completamente asentado, la válvula se cierra de acuerdo con su diseño y el rendimiento de fuga especificado.
Movimiento lineal del vástago, sellado del disco y del asiento
En Estructura de una válvula de globo de alta presión incluye el cuerpo, la tapa, el vástago, el disco o tapón, el asiento, la empaquetadura y el volante o el actuador. En los diseños manuales, el volante hace girar el vástago o la tuerca del vástago. En los diseños con actuador, un actuador neumático, eléctrico o hidráulico puede mover el vástago.
Este movimiento lineal es una de las razones por las que las válvulas de bola se utilizan con frecuencia para la regulación del flujo. La posición del disco se puede ajustar de manera más gradual que en una válvula de apertura y cierre de un cuarto de vuelta. Para aplicaciones de alta presión, este control puede resultar útil en líneas de vapor, calderas, derivaciones, ventilación, drenaje y control de procesos, donde un cambio repentino en el flujo podría generar problemas de funcionamiento.
Sin embargo, la regulación a alta presión también genera un límite de desgaste. Si la válvula funciona con una apertura muy pequeña durante largos períodos, o si la presión diferencial es alta, el disco y el asiento pueden quedar expuestos a un flujo de alta velocidad. Esto puede acelerar el desgaste del asiento, la erosión, el arrastre de material, el ruido, la vibración o las fugas internas.
Para aplicaciones que requieran un control modulado continuo con un actuador y un posicionador, el sistema debe evaluarse como un conjunto de válvula de control, y no solo como una válvula de globo manual. Este artículo explica los principios básicos para la selección y la resolución de problemas de las válvulas de globo de alta presión, pero no sustituye al dimensionamiento completo de la válvula de control.
Por qué son importantes la caída de presión y la dirección del flujo
Una válvula de bola puede reducir la presión porque su trayectoria interna restringe y redirige el flujo. En algunas aplicaciones, esto resulta útil. En otras, una caída de presión excesiva puede aumentar el ruido, la vibración, la erosión, la pérdida de energía o el daño a los asientos.
La dirección del flujo también es importante, pero no debe darse por sentada basándose en una regla genérica. La dirección correcta del flujo depende del diseño de la válvula, el tipo de disco, el patrón del cuerpo, la dirección de la presión, las condiciones de servicio y las indicaciones del fabricante de la válvula o el manual de instrucciones. Algunas aplicaciones de alta presión o alta temperatura pueden tener requisitos especiales respecto a la presión por debajo o por encima del disco.
Por esta razón, se deben revisar la flecha del cuerpo, las especificaciones del proyecto, el plano y el manual de operación e instalación (IOM) antes de la instalación o la resolución de problemas. Una dirección de flujo incorrecta en aplicaciones de alta presión puede aumentar el par de operación, acelerar la erosión del asiento, ejercer carga sobre el vástago en una dirección no deseada, acortar la vida útil de la empaquetadura o generar síntomas que parezcan un problema de calidad de la válvula, cuando en realidad el problema radica en una instalación incorrecta o en una aplicación inadecuada.

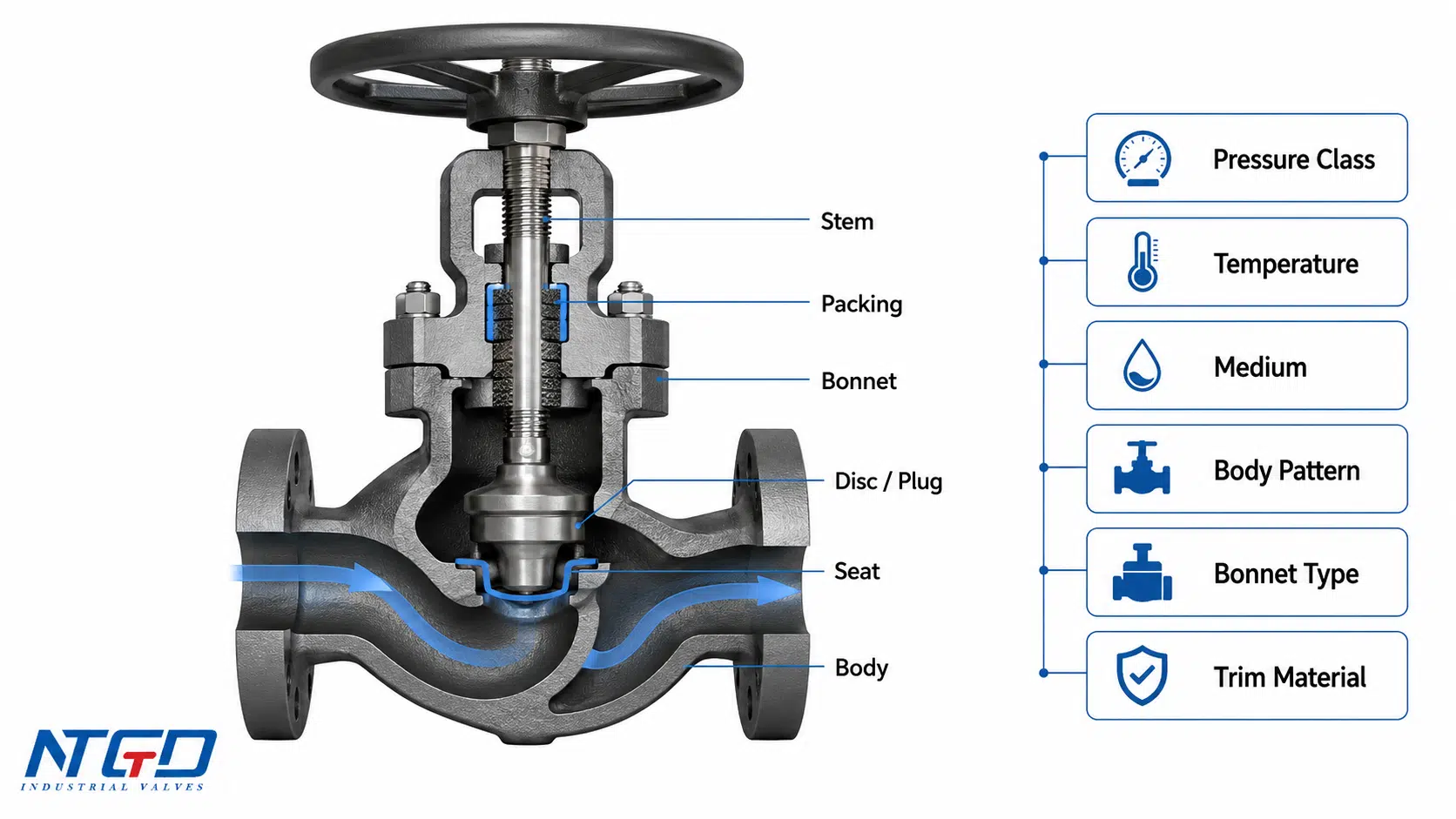

Factores de diseño de las válvulas de globo de alta presión
La selección de una válvula de globo para alta presión debe basarse en las condiciones de servicio. Una válvula que funcione bien en una línea de agua con condiciones moderadas podría no ser adecuada para vapor a alta temperatura, gas ácido, medios químicos corrosivos o servicio de regulación de alto ciclo.
| Factor de diseño | Por qué es importante en aplicaciones de alta presión | Revisión del comprador / ingeniero |
|---|---|---|
| Clase de presión | Determina si el cuerpo de la válvula, la tapa y la pared de contención de presión pueden someterse a revisión en función de la presión y la temperatura de diseño. | Verifique que la clase de presión y el rango de presión-temperatura requeridos se ajusten a las especificaciones del proyecto. |
| Temperatura de funcionamiento | Las altas temperaturas pueden afectar a las empaquetaduras, las juntas, los pernos, la resistencia de los materiales, el sellado entre el cuerpo y la tapa, y el par de operación. | Verifica las temperaturas máxima, normal, de arranque y de sobrecarga. |
| Medio | El vapor, el gas, el petróleo, el agua, las suspensiones y los fluidos corrosivos generan diversos riesgos de fugas, corrosión, erosión y daños en los componentes. | Verifique el tipo de fluido, su grado de limpieza, el riesgo de corrosión, el contenido de sólidos y el estado de fase. |
| Material de la carrocería | El acero al carbono, el acero aleado, el acero inoxidable y las aleaciones especiales tienen diferentes límites de presión, temperatura y corrosión. | Seleccione el material en función de la presión, la temperatura, la corrosión y las normas del proyecto. |
| Cuerpo forjado o fundido | Las válvulas de bola de acero forjado suelen considerarse para válvulas más pequeñas destinadas a alta presión o a condiciones de servicio extremas; los cuerpos de fundición pueden utilizarse en otros rangos de tamaño y condiciones de servicio. | No elijas solo por el material; revisa la clase de presión, el tamaño, la norma, el acabado, el acceso para mantenimiento y el costo. |
| Patrón corporal | Las configuraciones en T, en Y y en ángulo influyen en la resistencia al flujo, la caída de presión, el trazado de las tuberías y los síntomas de falla. | Adapta el diseño del cuerpo a la holgura para la caída de presión, las condiciones de flujo y la disposición de la instalación. |
| Diseño del capó | Los diseños de tapa atornillada, soldada y con sellado a presión establecen diferentes límites en cuanto al sellado y el mantenimiento. | Revisa el tipo de tapa en cuanto a alta presión, ciclos de temperatura, riesgo de fugas entre el cuerpo y la tapa, y acceso para mantenimiento. |
| Sistema de empaque | La empaquetadura controla las fugas alrededor del vástago y afecta el par de operación. | Verifica el material de empaque, la compatibilidad de temperatura, el estado del prensaestopas, el acabado del vástago y los requisitos de emisión. |
| Disco y asiento | La interfaz entre el disco y el asiento controla el cierre y está expuesta a la erosión, al estiramiento del alambre y al desgaste. | Revisa el material de sellado, el recubrimiento duro, el diseño de la sede, la caída de presión y la limpieza del medio. |
| Conexión final | Los extremos con brida, de soldadura a tope, de soldadura por encaje o roscados tienen diferentes implicaciones en cuanto a la presión y la instalación. | Asegúrese de que la conexión final coincida con la clase de tubería, los requisitos de soldadura, el plan de inspección y la filosofía de mantenimiento. |
| Método de funcionamiento | El funcionamiento manual, por engranajes, eléctrico, neumático o hidráulico influye en el par, la respuesta y el control. | Confirme si la válvula está destinada al aislamiento manual, a la regulación, al control automático o al funcionamiento de emergencia. |
Clase de presión, temperatura y material del cuerpo
La clase de presión no es un dato meramente decorativo. Define un límite de presión-temperatura que deben compararse con las condiciones reales de la línea. Por ejemplo, un proyecto puede hacer referencia a una válvula de bola de Clase 1500, pero su idoneidad real sigue dependiendo del material del cuerpo, la temperatura de trabajo, la conexión en los extremos, el diseño del asiento y las normas aplicables al proyecto. Una misma clase de presión nominal puede tener diferentes límites prácticos cuando cambian el material y la temperatura.
La selección del material también depende del servicio. El acero al carbono puede ser adecuado para muchos servicios generales de alta presión. El acero aleado puede ser necesario en condiciones de temperatura elevada o de vapor severo. El acero inoxidable o las aleaciones especiales pueden ser necesarios cuando la corrosión, el servicio en entornos limpios o la compatibilidad química son factores importantes.

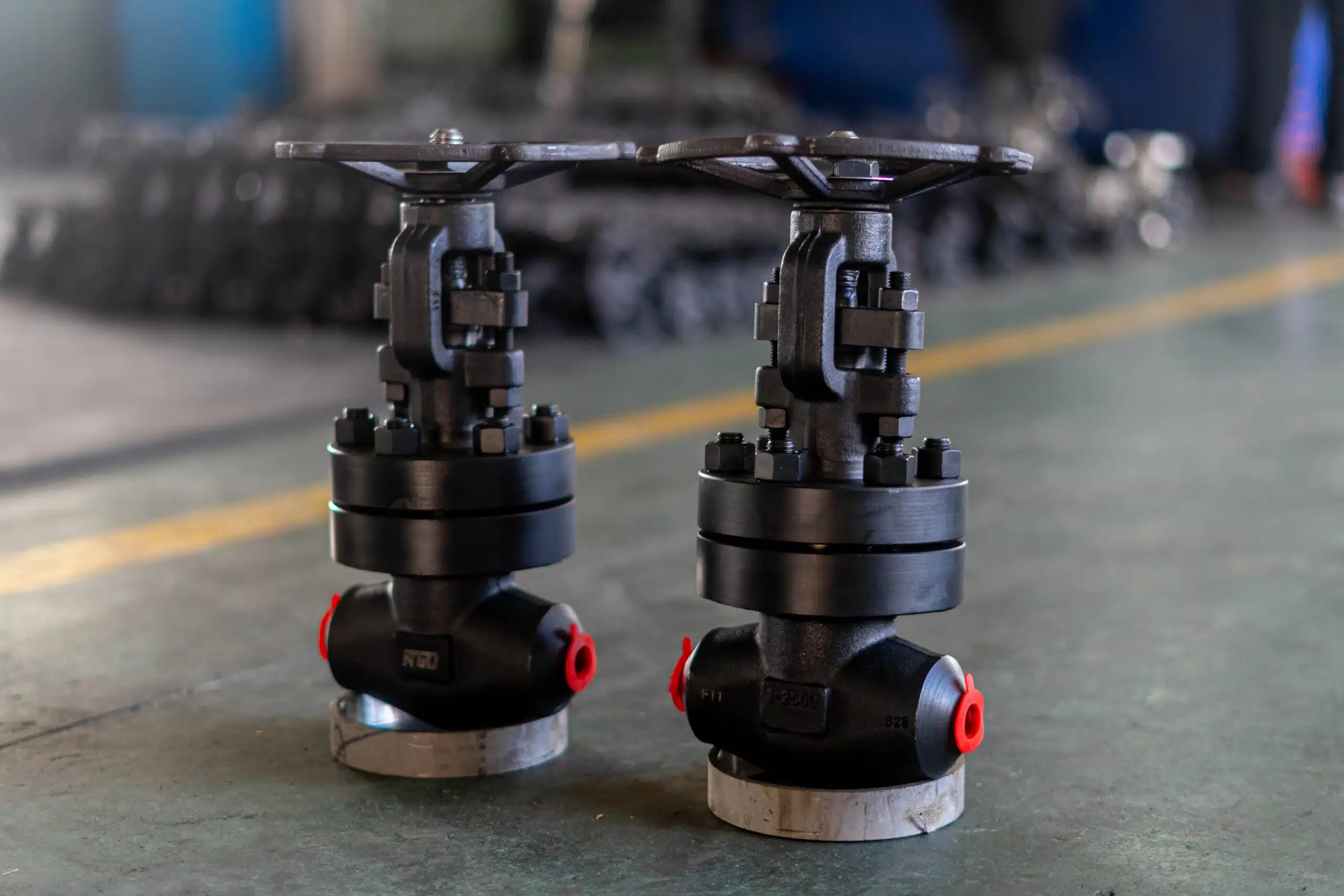

A válvula de globo de acero forjado puede ser objeto de revisión cuando el servicio implique tamaños más pequeños, un diferencial de presión elevado, un funcionamiento frecuente, ciclos térmicos o un requisito más estricto en cuanto a los límites de presión. Esto no significa que el hecho de que la válvula sea de construcción forjada por sí solo la haga adecuada. Aún es necesario evaluar en conjunto el tamaño, la clase, el conjunto interno, el diseño de la tapa, el material del asiento, la conexión final, la norma, el enfoque de mantenimiento y el costo.
Para aplicaciones de alta presión, el cuerpo y la tapa deben evaluarse como componentes que definen los límites de presión. Los elementos de ajuste, el empaque, los pernos, la junta o el anillo de sellado y las superficies de asiento deben evaluarse como límites de confiabilidad.
Configuración en T, en Y y angular
Las válvulas de globo de alta presión pueden presentar diferentes diseños de cuerpo.

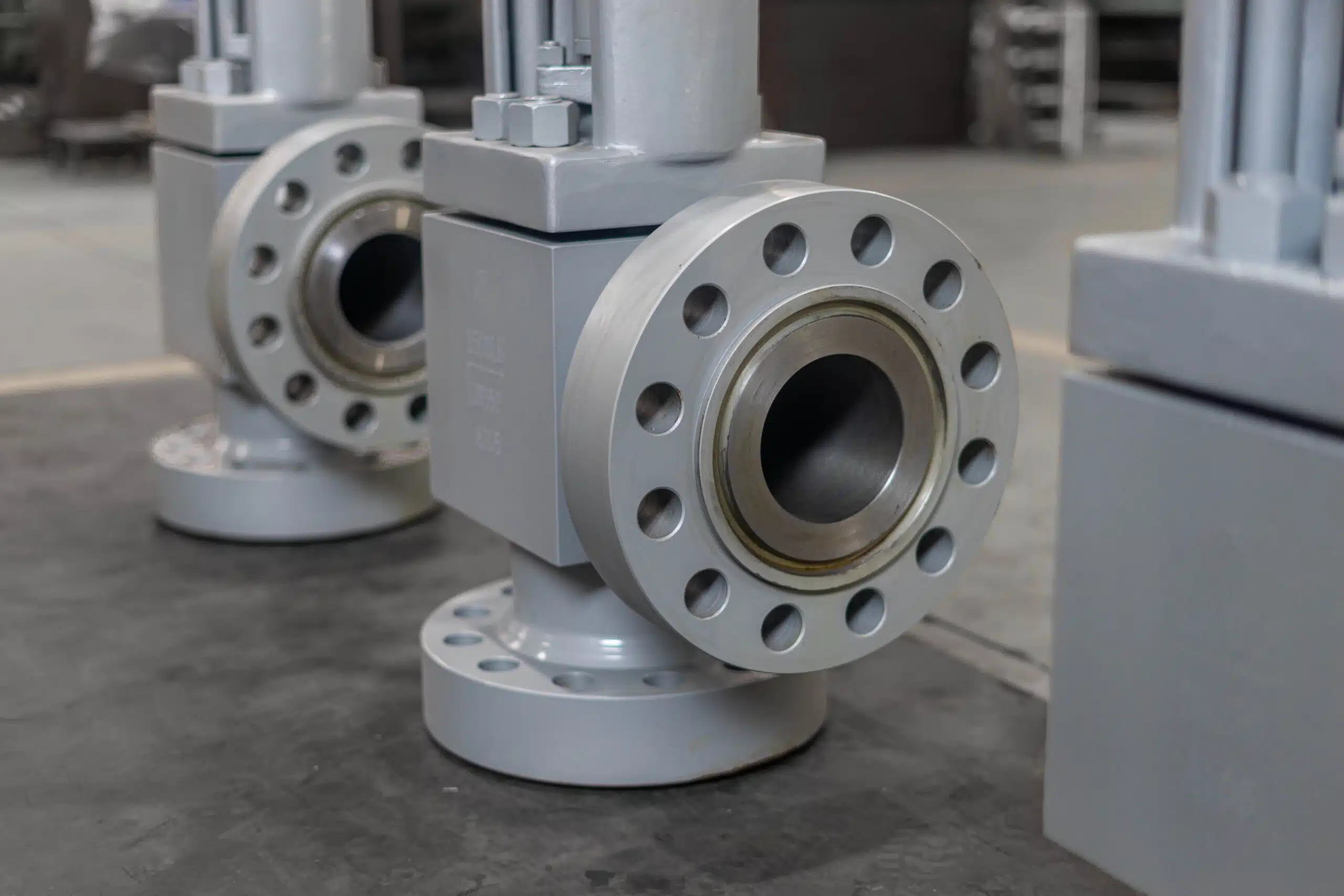

| Patrón del cuerpo | Lógica de uso habitual | Advertencia sobre la selección |
|---|---|---|
| Válvula de bola en forma de T | Modelo común de cuerpo de válvula de bola, que se utiliza con frecuencia en aplicaciones donde se requiere la regulación del caudal y el cierre total. | Una mayor resistencia al flujo puede ser aceptable en aplicaciones de regulación, pero debe verificarse cuando la caída de presión es limitada. |
| Válvula de globo en Y | Ofrece un recorrido más optimizado que un cuerpo estándar con diseño en T y suele tenerse en cuenta cuando es necesario reducir la caída de presión. | Aún no es una válvula de paso directo de paso completo; hay que revisar la caída de presión y el diseño. |
| Válvula de globo con patrón angular | Cambia la dirección del flujo en aproximadamente 90 grados y puede simplificar ciertos diseños de tuberías. | La aplicación depende de la geometría de las tuberías, la dirección del flujo, los soportes y las condiciones de servicio. |
Para la selección de alta presión, Selección de válvulas de bola con configuración en T y en Y Esto es importante porque la configuración del cuerpo influye directamente en la caída de presión, la estabilidad del flujo, el trazado de las tuberías, el acceso para el mantenimiento y los síntomas de falla. Si una válvula presenta ruidos inesperados, vibraciones, un par de giro elevado o un flujo inestable, se deben revisar la configuración del cuerpo y la posición de operación, junto con el dimensionamiento y las condiciones de servicio.

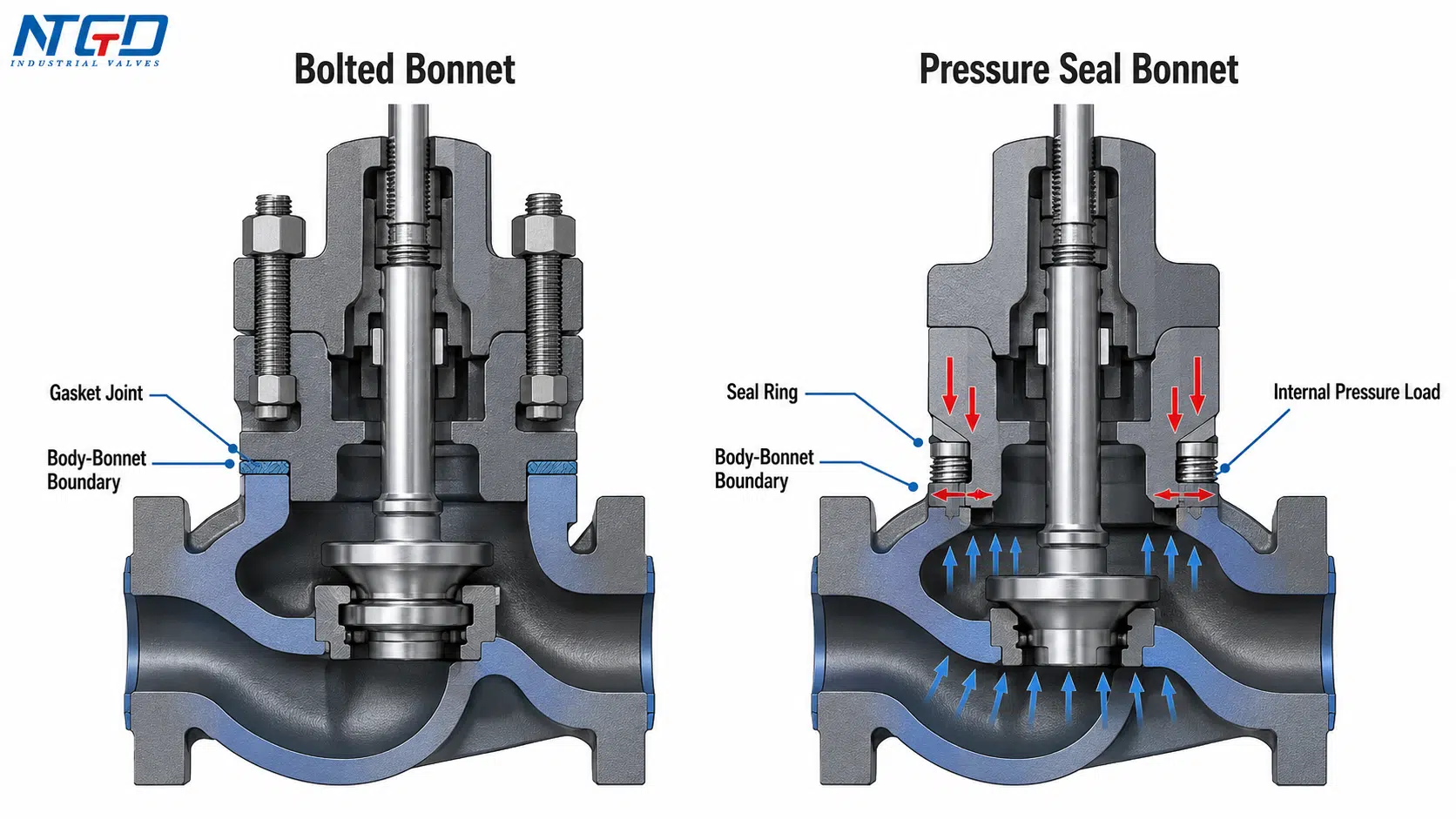

Diseños de tapa atornillada, soldada y con sellado a presión
El diseño de la tapa es especialmente importante en aplicaciones de alta presión y alta temperatura. Una tapa atornillada puede ser adecuada para muchas clases de presión y condiciones de mantenimiento. Una tapa soldada puede reducir las vías de fuga externas, pero cambia el enfoque de mantenimiento. Una tapa con sellado a presión utiliza la presión interna para ayudar a sellar herméticamente la junta entre el cuerpo y la tapa, razón por la cual las válvulas de globo con sellado por presión suelen asociarse con aplicaciones de vapor o energía a alta presión y alta temperatura.
No siempre es necesario utilizar una válvula de globo con sellado a presión en todas las líneas de alta presión. Su uso debe evaluarse cuando la presión, la temperatura, las condiciones de ciclo, el riesgo de fugas entre el cuerpo y la tapa, y las especificaciones del proyecto lo justifiquen. La elección correcta depende de las condiciones de diseño, el tamaño de la válvula, la clase de presión, la filosofía de mantenimiento y las normas aplicables.
Esta decisión sobre la tapa también influye en la resolución de problemas. Si se presenta una fuga en la unión entre el cuerpo y la tapa, la revisión no debe limitarse únicamente a verificar el apriete de los pernos. El ingeniero también debe revisar el estado de la junta o del anillo de sellado, el historial de ciclos térmicos, las condiciones del ensamblaje y si el diseño de la tapa seleccionado es adecuado para el servicio.
Empaque, vástago, disco, asiento y recubrimiento duro
El servicio a alta presión puede agravar los problemas de los componentes pequeños. Una empaquetadura que sea adecuada para el servicio a bajas temperaturas puede no funcionar bien bajo ciclos de altas temperaturas. Un vástago ligeramente doblado, corroído o rayado puede aumentar el par del volante o acelerar las fugas en la empaquetadura. Un asiento desgastado, erosionado o contaminado puede causar fugas internas incluso cuando el volante está completamente cerrado.
Disco y Material del asiento de la válvula de bola Se debe revisar cuando el servicio implique vapor, flujo erosivo, medios sucios, sustancias químicas corrosivas o estrangulamiento frecuente. En algunos servicios severos, puede ser necesario aplicar un recubrimiento de dureza o un acabado especial, pero los requisitos exactos deben verificarse según las especificaciones del proyecto y la hoja de datos de la válvula.

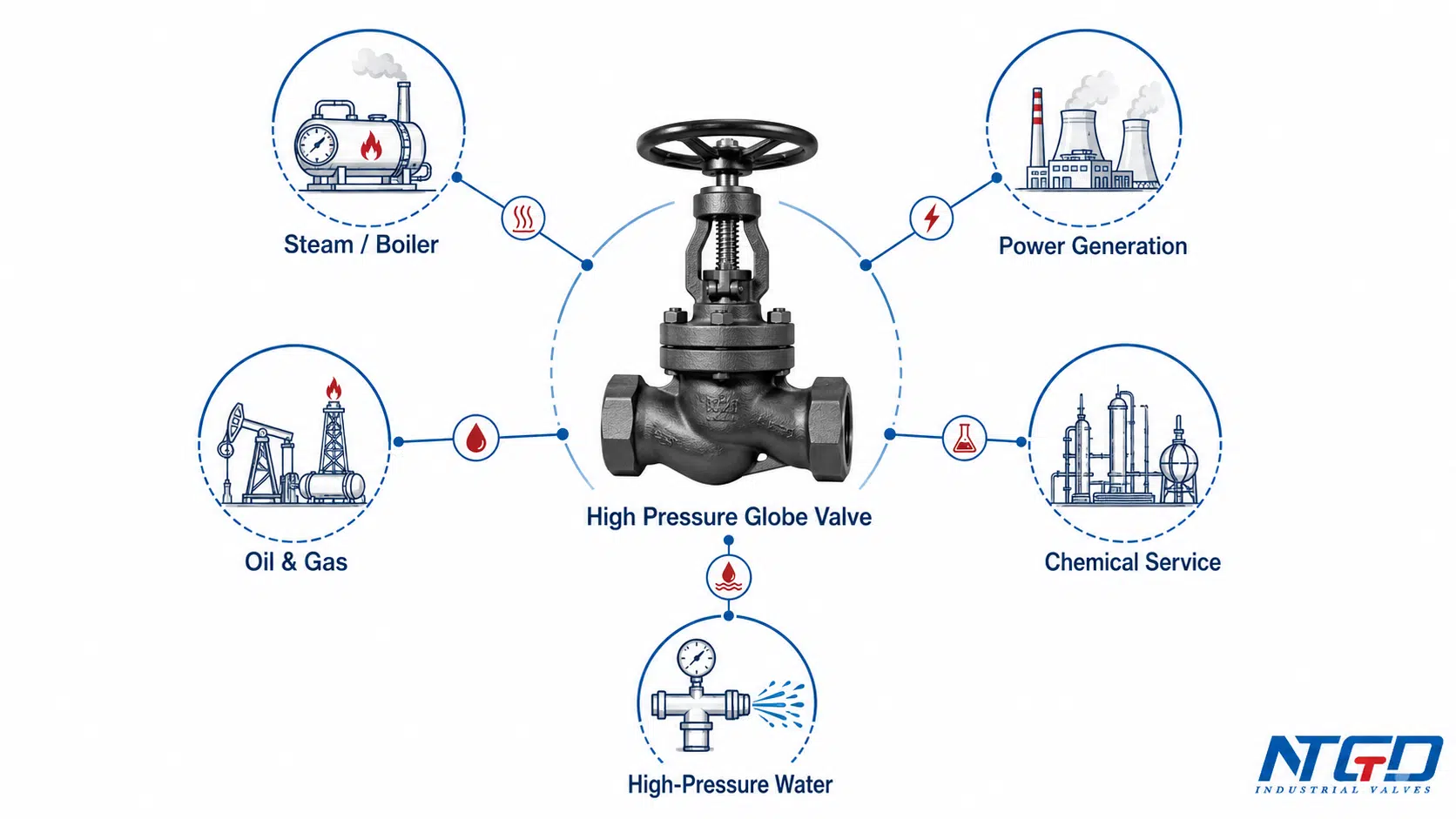

Aplicaciones de las válvulas de bola de alta presión
La elección de una válvula de globo de alta presión debe basarse en las condiciones de servicio, y no solo en la denominación del sector. Un mismo tipo de válvula puede ser adecuado para una línea de vapor y no serlo para otra si cambian la caída de presión, la temperatura, la frecuencia del ciclo o el medio.
| Área de aplicación | Medio típico / Servicio | Por qué es adecuada una válvula de globo de alta presión | Advertencia sobre la selección |
|---|---|---|---|
| Vapor, calderas y generación de energía | Vapor a alta presión, drenajes de calderas, respiraderos, líneas de derivación, servicio de agua de alimentación | Adecuado para aplicaciones en las que sea necesario combinar la apertura, la regulación o el cierre controlados con una alta confiabilidad frente a límites de temperatura y presión. | Verifica la clase de presión, la temperatura, el diseño de la tapa, la empaquetadura, los componentes internos y la dirección del flujo. |
| Servicios para los sectores de petróleo y gas, refinerías y petroquímica | Líquidos de hidrocarburos, gas, líneas de proceso de refinería, sistemas auxiliares | Resulta útil cuando se requiere un flujo controlado o un cierre en condiciones de presión y temperatura que exceden el rango de operación confiable de las válvulas estándar para servicio ligero. | Verifica la compatibilidad de los materiales, los requisitos de seguridad contra incendios (si se especifican), las condiciones de servicio en entornos ácidos, los requisitos de fugas y el riesgo de erosión del asiento. |
| Procesos químicos y medios corrosivos | Ácidos, álcalis, solventes, fluidos de procesos químicos | Puede regular el flujo y cerrar el paso en líneas de alimentación de productos químicos o de proceso a alta presión, siempre y cuando los materiales en contacto con el fluido sean compatibles con este. | Verifica el cuerpo, el acabado, el empaque, la junta, el margen de corrosión, el contenido de sólidos y el riesgo de cristalización. No elijas basándote únicamente en la clase de presión. |
| Tuberías de agua de alimentación de la caldera y de agua a alta presión | Agua de alimentación, agua limpia a alta presión, líneas de derivación o de control | Adecuado para situaciones en las que se requiera un flujo controlado y un cierre en un circuito de agua a alta presión, y se haya evaluado la caída de presión. | Revisa la cavitación, la velocidad, la caída de presión, el desgaste del asiento y el par de operación. |
| Servicio de gas o petróleo a alta presión | Gas, petróleo, fluidos de servicio público, medios de proceso | Se puede utilizar para aislamiento o regulación cuando la pared de contención de presión, el sistema de empaque y los componentes internos se seleccionan de acuerdo con el medio real. | Verifica los requisitos de fugas, el sistema de empaque, la temperatura, la caída de presión, la conexión final y el método de operación. |
Servicios de vapor, calderas y generación de energía
A válvula de globo de vapor Se revisa con frecuencia en el marco del mantenimiento relacionado con el vapor y las calderas, ya que estas líneas suelen requerir una apertura controlada, un cierre confiable y resistencia a altas temperaturas. Algunos ejemplos comunes son los drenajes de calderas, las válvulas de ventilación, las líneas de derivación, los circuitos de agua de alimentación y los sistemas de vapor auxiliares.
En estas aplicaciones, es posible que una válvula de globo para calderas requiera algo más que una clase de alta presión. También se debe verificar el diseño del bonete, el material de empaque, la selección de los componentes internos, el recubrimiento duro del asiento y el disco, la dirección correcta del flujo y la clasificación de presión y temperatura del material del cuerpo seleccionado. Un bonete con sello de presión puede ser relevante en algunas aplicaciones de vapor a alta presión, pero debe seleccionarse en función de los requisitos del proyecto y no asumirse como una solución universal.
Servicios para los sectores de petróleo y gas, refinerías y petroquímica
En los sistemas de petróleo y gas o de refinería, las válvulas de bola de alta presión pueden utilizarse cuando el proceso requiere un flujo controlado, una regulación o un cierre total en aplicaciones con hidrocarburos. La cuestión clave no es solo la presión. El medio puede ser inflamable, corrosivo, erosivo o estar sujeto a variaciones de temperatura.
Se deben revisar cuidadosamente la compatibilidad de los materiales, la selección de los componentes internos, el desempeño de la empaquetadura y los requisitos de fugas. Si el servicio incluye gas ácido, altas temperaturas, medios contaminados u operación frecuente, se debe verificar que el diseño de la válvula cumpla con las especificaciones del proyecto antes de su compra o reemplazo. De lo contrario, la válvula podría cumplir con una clase de presión nominal, pero aún así fallar prematuramente porque el conjunto interno, la empaquetadura o la superficie de sellado no se ajustan a las condiciones reales de servicio.
Procesamiento químico y medios corrosivos
El servicio químico requiere más que un rango de presión. El material del cuerpo, el material de los componentes internos, la empaque, la junta o el anillo de sellado, y el diseño del asiento deben ser compatibles con el fluido. Una válvula de globo de alta presión puede ser adecuada para el servicio químico corrosivo cuando los materiales en contacto con el fluido se seleccionan correctamente, pero un material inadecuado puede provocar fugas rápidas, corrosión, daños internos o fallas en la empaque.
Para aplicaciones químicas, el comprador debe proporcionar el nombre químico, la concentración, la temperatura, la presión y si el fluido contiene sólidos o compuestos cristalizantes. Si no se toman en cuenta el ataque corrosivo, los sólidos o la cristalización, la válvula podría sufrir un desgaste acelerado de los componentes internos, incluso cuando la clase de presión parezca correcta.
Tuberías de agua de alimentación de la caldera y de agua a alta presión
Los sistemas de agua de alimentación de calderas y de agua a alta presión pueden generar altas velocidades, caídas de presión y riesgo de erosión. Se puede elegir una válvula de globo para la regulación o el cierre, pero se deben evaluar la caída de presión y la cavitación. Si la válvula es demasiado grande, demasiado pequeña o se utiliza demasiado cerca de un punto de operación perjudicial, el asiento y el disco pueden desgastarse rápidamente.
Para aplicaciones de agua a alta presión, se debe verificar que la válvula cumpla con los requisitos de caudal, presión diferencial, posición de operación y frecuencia de ciclo prevista. La cavitación, la vaporización o la erosión por alta velocidad pueden convertir una aplicación normal de regulación de flujo en un problema recurrente que requiera solución.
Servicio de gas o aceite a alta presión
El servicio con gas y el servicio con aceite pueden implicar distintos requisitos en materia de fugas y seguridad. El servicio con gas puede requerir una mayor atención a la empaquetadura del vástago, las fugas en el asiento y el sellado entre el cuerpo y la tapa. El servicio con aceite puede requerir prestar atención a la viscosidad, la temperatura, los requisitos de seguridad contra incendios —si se especifican— y la limpieza del fluido.
Una válvula de bola utilizada para aplicaciones de gas o petróleo a alta presión debe seleccionarse teniendo en cuenta todo el rango de operación, no solo la presión máxima. Una misma clasificación de presión puede comportarse de manera diferente cuando cambian el medio, la temperatura, los requisitos de fugas o la frecuencia de operación.
Ventajas y limitaciones en el servicio de alta presión
A menudo se elige una válvula de globo de alta presión porque permite controlar el flujo con mayor precisión que muchas válvulas simples de tipo “on/off”. Sin embargo, el mismo diseño interno que permite la regulación del flujo también presenta algunas limitaciones.
| Punto de selección | Ventaja | Limitación / Riesgo |
|---|---|---|
| Regulación del caudal | Ideal para la regulación y el control gradual del flujo. | No es lo ideal cuando se requiere una ruta directa y de baja resistencia. |
| Cierre | Puede proporcionar un cierre hermético cuando el conjunto de válvula y el asiento se seleccionan correctamente. | El desgaste de los asientos, los residuos, la erosión o el trefilado pueden provocar fugas internas. |
| Servicio de alta presión | Adecuado para aplicaciones exigentes siempre y cuando la clase de presión, el material, la tapa y el acabado sean los correctos. | Una selección incorrecta de la presión y la temperatura puede generar riesgos para la seguridad y la confiabilidad. |
| Mantenimiento e inspección | Muchos diseños permiten inspeccionar o reparar las piezas de acabado y las empaquetaduras, lo que puede reducir el tiempo de inactividad en comparación con las válvulas que deben desmontarse de la línea. | En aplicaciones de alta presión, cualquier trabajo que altere la barrera de presión requiere un aislamiento estricto, procedimientos adecuados y, posiblemente, nuevas pruebas antes de volver a poner el sistema en servicio. |
| Flexibilidad de los patrones de corte | Los patrones en T, en Y y angulares permiten diferentes disposiciones. | Un diseño incorrecto del cuerpo puede aumentar la caída de presión, el ruido, la vibración o generar problemas de disposición. |
| Operación | Para este servicio, se puede elegir entre funcionamiento manual o accionado. | Una presión diferencial elevada, una carga excesiva en la empaquetadura, daños en el vástago o un accionamiento inadecuado pueden aumentar el par de operación. |
Áreas en las que las válvulas de globo de alta presión ofrecen un buen rendimiento
Las válvulas de globo de alta presión ofrecen un buen desempeño cuando el sistema requiere un flujo controlado, una regulación o un cierre total en condiciones exigentes de presión o temperatura. Suelen ser útiles en situaciones en las que la válvula no permanecerá simplemente completamente abierta durante toda su vida útil.
También son útiles cuando el ingeniero de procesos prevé una caída de presión a través de la válvula y ha incluido dicha caída de presión en el diseño del sistema. En este caso, la resistencia al flujo de la válvula de paso forma parte de la lógica de funcionamiento y no constituye un defecto.
Casos en los que tal vez no sean la mejor opción
Es posible que una válvula de globo de alta presión no sea la opción más adecuada cuando la línea requiere una caída de presión muy baja, un accionamiento rápido de un cuarto de vuelta, limpieza con pig de paso total o una resistencia mínima al flujo. También puede resultar inadecuada para fluidos sucios o erosivos si el asiento y el disco no se seleccionan para ese servicio.
Si el sistema requiere un aislamiento simple de tipo «encendido/apagado» con una pérdida de presión mínima, un Válvula de bola vs. válvula de compuerta Puede ser útil analizar esta opción antes de seleccionar el tipo de válvula definitivo. Si el sistema requiere un control automatizado preciso en un amplio rango de operación, tal vez sea necesario considerar la válvula como parte de un conjunto de válvulas de control, en lugar de como una válvula de globo manual básica.
En aplicaciones con baja caída de presión, de paso total o con operaciones rápidas y frecuentes, elegir una válvula de globo únicamente porque es la más conocida puede aumentar la pérdida de energía, el par de operación, la frecuencia de mantenimiento o los problemas de confiabilidad. Es posible que haya que considerar otros tipos de válvulas, como las de compuerta o las de bola, pero la elección final debe basarse siempre en el medio, la presión, la temperatura, el funcionamiento y los requisitos de cierre.

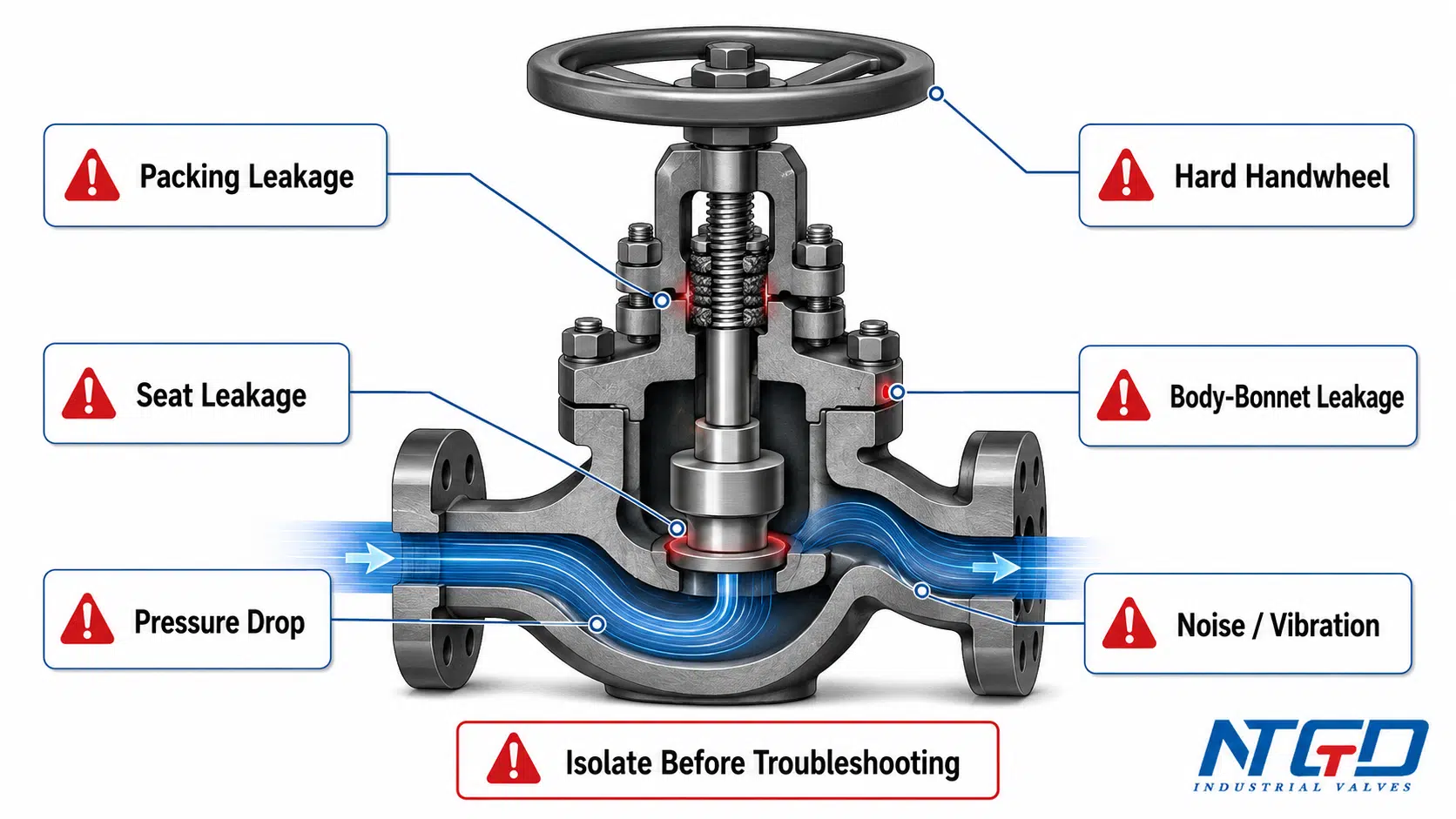

Solución de problemas en válvulas de globo de alta presión
La resolución de problemas en una válvula de globo de alta presión debe comenzar por considerar los aspectos de seguridad y el contexto operativo. Una empaquetadura con fugas, un volante de maniobra que se mueve con dificultad o una fuga interna en el asiento pueden parecer problemas menores, pero la alta presión y la alta temperatura pueden agravar las consecuencias.
Medidas de seguridad previas a la resolución de problemas
Antes de realizar el diagnóstico de fallas en una válvula de globo de alta presión, aísle la válvula de acuerdo con las normas de la planta control de energías peligrosas Siga el procedimiento, alivie la presión del sistema, deje que las tuberías calientes se enfríen cuando sea necesario y siga el manual de operación e instrucción (IOM) del proyecto o el procedimiento de mantenimiento. No afloje la empaquetadura, los pernos de la tapa, las piezas de retención de presión ni las uniones de contención de presión mientras la válvula esté presurizada.
No fuerces un volante atascado ni apliques una palanca adicional sin identificar primero la causa. Una fuerza excesiva puede dañar el vástago, la tuerca del vástago, el disco o el asiento, y podría convertir un problema de mantenimiento en un problema de límite de presión o de cierre.
Si la válvula presenta fugas en el cuerpo, fugas persistentes en la empaquetadura, fugas entre el cuerpo y la tapa, vibraciones anormales, sospecha de grietas en el cuerpo o cualquier signo de daño en las paredes de contención de presión, detenga la operación y remita la revisión a un nivel superior de acuerdo con el procedimiento de la planta. Esta sección solo ofrece orientación para el diagnóstico. No es un manual de reparación paso a paso.
Síntomas comunes, causas y verificaciones en el campo
| Síntoma | Causa probable | Verificación en el terreno | Orientación correctiva |
|---|---|---|---|
| Fuga a través de la empaquetadura | Empaque desgastado, prensaestopas flojo, empaque no adecuado para la temperatura, rayaduras en el vástago, pérdida de compresión del empaque debido a ciclos térmicos | Revisa el área del vástago, la compresión del empaque, la trayectoria visible de la fuga, el estado de la superficie del vástago y la temperatura de funcionamiento | Ajuste el prensaestopas solo si es seguro y está permitido; reemplace la empaque si está desgastada o es incompatible; revise el material de la empaque, el estado del vástago y los ciclos de temperatura para determinar si es apto para el servicio |
| Fuga en el asiento o fallo en el cierre | Asiento desgastado, disco dañado, residuos en el asiento, erosión, trefilado, desalineación, fuerza de cierre inadecuada | Verifica si la fuga persiste después del cierre total; revisa la caída de presión, el comportamiento de cierre y la presencia de posibles residuos | Limpie e inspeccione las piezas internas; repare, lape o reemplace el asiento o el disco si es necesario; revise el ajuste y la posición de funcionamiento para aplicaciones con erosión o con alta presión diferencial |
| Fuga entre la carrocería y el capó | Tornillería floja, junta o anillo de sellado dañado, ciclos térmicos, montaje incorrecto, daños en el sellado entre el cuerpo y la tapa, diseño de la tapa inadecuado para el servicio | Revisa la junta del capó, el lugar de la fuga, el estado de los pernos, el historial del anillo de sellado o la junta, los ciclos de temperatura y el historial de mantenimiento | Siga las instrucciones de la OIM para volver a apretar o reemplazar el sello únicamente después de haberlo aislado de manera segura; revise el tipo de tapa, el estado de la junta o del anillo de sellado, la idoneidad del sello de presión y si el servicio requiere un método diferente de sellado entre el cuerpo y la tapa. |
| El volante gira con dificultad o requiere un par de operación elevado | Empaque apretado en exceso, corrosión del vástago, vástago doblado, roscas del vástago secas o dañadas, alta presión diferencial, desgaste de la tuerca del vástago, agarrotamiento interno | Verifique el recorrido del vástago, el movimiento del volante, la carga del prensaestopas, el estado de la lubricación, el estado de la rosca y si el problema se presenta al abrir o al cerrar. | No fuerce el funcionamiento; lubrique donde sea necesario; ajuste la presión de la empaquetadura solo si es seguro hacerlo; reemplace el vástago, la tuerca del vástago, la empaquetadura o las piezas internas dañadas después de una revisión técnica |
| Ruido o vibración | Caída de presión excesiva, cavitación, evaporación instantánea, golpe de ariete, alta velocidad, componentes internos sueltos, posición de funcionamiento incorrecta, tamaño o modelo de válvula inadecuado | Compara la presión aguas arriba y aguas abajo, el caudal real, la apertura de la válvula, el estado de la línea y la ubicación del ruido | Compare el caudal real con el tamaño de la válvula, la caída de presión y la posición de funcionamiento; revise los componentes internos para detectar daños por cavitación o evaporación instantánea; evalúe si se requieren componentes internos especiales, un modelo de cuerpo diferente o un método de control distinto |
| Una caída de presión inesperadamente alta o un flujo inestable | Válvula parcialmente cerrada, válvula de tamaño excesivo o insuficiente, trayectoria de flujo obstruida, disco o asiento dañado, modelo de cuerpo inadecuado para el servicio | Verifica la posición de la válvula de retención, las lecturas de presión, la respuesta del flujo del proceso y la posibilidad de obstrucciones | Limpia e inspecciona la válvula; revisa el margen de caída de presión, el dimensionamiento de la válvula, la posición de funcionamiento y el patrón del cuerpo. |
| Daños visibles, corrosión o sospecha de grieta en la carrocería | Corrosión externa, incompatibilidad de materiales, sobrecarga de presión y temperatura, impacto mecánico, ciclos térmicos extremos | Inspeccionar la carrocería exterior, la capota, los pernos, los soportes y el historial de mantenimiento | Detenga la operación si no se tiene certeza sobre la integridad de la barrera de presión; solicite una revisión de ingeniería antes de volver a poner la válvula en servicio |
Cuándo detener la operación o elevar el nivel de revisión
Se debe tomar muy en serio una válvula de globo de alta presión si se sospecha que existe algún daño en la barrera de presión. Se debe intensificar la revisión cuando haya grietas visibles en el cuerpo, fugas persistentes en la empaquetadura tras un ajuste adecuado, fugas entre el cuerpo y la tapa, vibraciones anormales, inestabilidad repentina de la presión, un vástago doblado, corrosión severa o indicios de que las condiciones de servicio exceden los valores nominales de presión y temperatura de la válvula.
En aplicaciones de alta presión, una fuga recurrente no es solo un problema de mantenimiento. Puede indicar una selección incorrecta del material, una empaquetadura inadecuada, un conjunto interno inadecuado, una caída de presión excesiva, una dirección de flujo incorrecta o una incompatibilidad entre el diseño de la válvula y las condiciones reales de operación.
Revisiones de mantenimiento y prevención
Mantenimiento de válvulas de bola debe contribuir a la confiabilidad, no sustituir la selección correcta de la válvula. Una válvula bien mantenida puede fallar prematuramente si se instala en una aplicación inadecuada, se expone a medios incompatibles o se opera fuera de sus parámetros de diseño.
Puntos de inspección de rutina
| Punto de inspección | Qué comprobar | Por qué es importante |
|---|---|---|
| Empaque y prensaestopas | Fugas, carga del prensaestopas, estado de la empaquetadura, rayaduras en el vástago | Las fugas en las empaquetaduras pueden agravarse rápidamente en condiciones de alta presión y, si no se les presta atención, pueden provocar la fuga de fluidos o suponer un riesgo para la seguridad. |
| Vástago y volante | Desplazamiento suave, corrosión, daños en la rosca, par de apriete anormal | Un funcionamiento con resistencia puede indicar problemas más graves relacionados con la mecánica, la empaquetadura o la alineación del vástago. |
| Unión entre la carrocería y el capó | Fugas externas, estado de los pernos, historial de los anillos de sellado o las juntas | Este es un punto de sellado de la pared de contención de presión; una fuga en este lugar puede provocar una parada no programada o que la falla se agrave. |
| Asiento y disco | Rendimiento de cierre, fugas internas, signos de erosión | El daño en el asiento puede impedir que se cierre herméticamente y puede agravarse bajo una presión diferencial elevada. |
| Soportes y alineación | Tensión en la tubería, vibración, carga externa sobre la válvula | Un soporte deficiente puede aumentar las fugas, las vibraciones y los problemas de alineación del vástago. |
| Registro operativo | Presión, temperatura, medio, frecuencia del ciclo, síntomas | La resolución de problemas es más precisa cuando se cuenta con datos de operación. |
Datos operativos que se deben registrar antes de realizar el diagnóstico de fallas
Para que la resolución de problemas sea más rápida y precisa, un técnico o ingeniero debe documentar primero las condiciones de funcionamiento de la válvula. Anote el tamaño de la válvula, la clase de presión, la presión de funcionamiento, la temperatura de funcionamiento, el medio, la posición normal de apertura, la frecuencia de funcionamiento, el síntoma, la ubicación de la fuga y si la válvula es manual o está accionada por un actuador.
En caso de sospecha de una fuga interna, anote también si la válvula está completamente cerrada, si hay residuos presentes y si el problema comenzó después de la puesta en marcha, la parada, el mantenimiento o un cambio en el proceso. Estos registros ayudan a distinguir entre un error de selección y un problema de mantenimiento, un cambio en la operación, una alteración del proceso o un problema relacionado con la instalación.

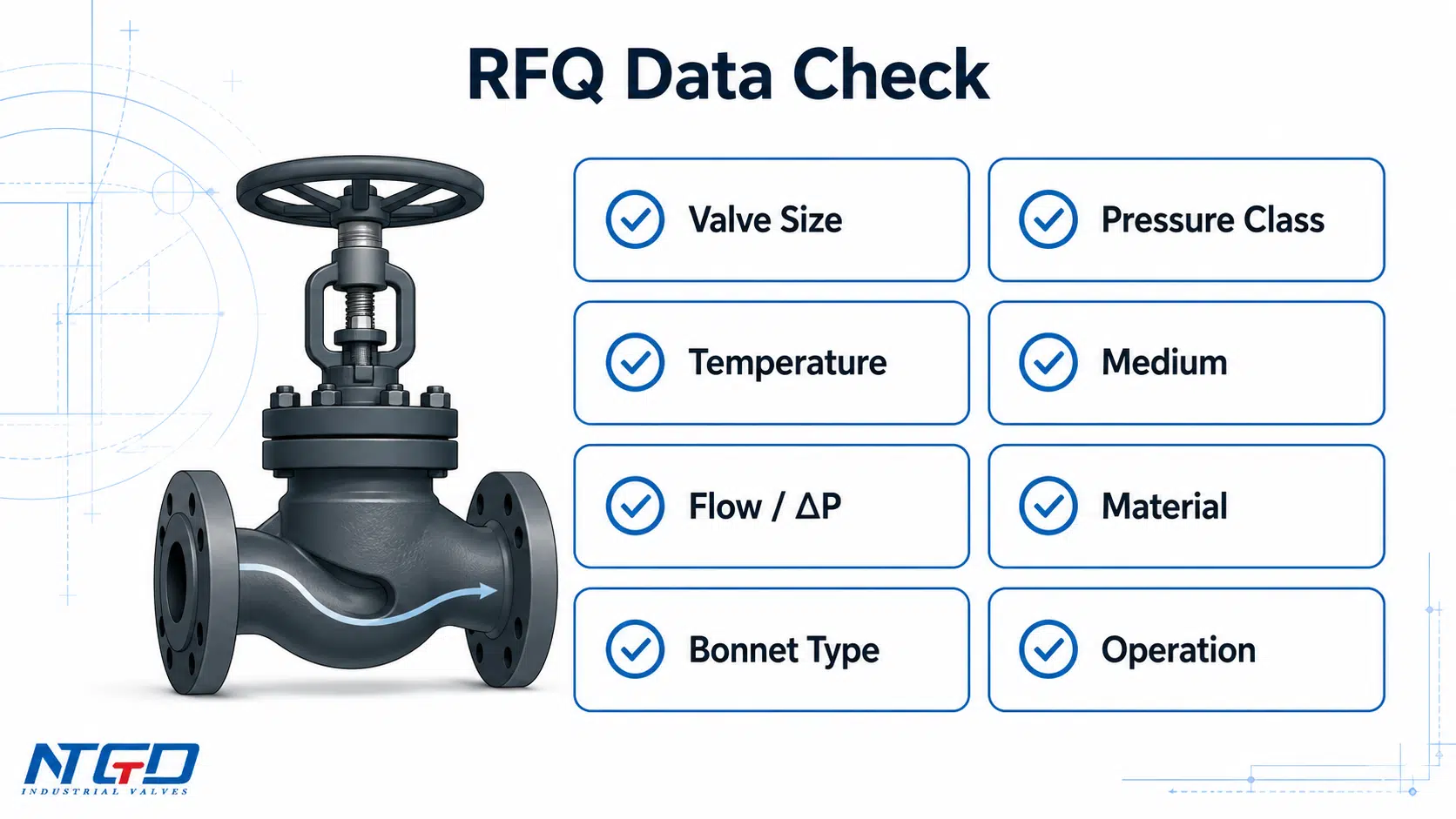

Solicitud de cotización y lista de verificación para la selección de válvulas de globo de alta presión
Una buena solicitud de cotización debe describir claramente las condiciones de operación. Sin información sobre la presión, la temperatura, el medio, los requisitos de material y la conexión final, la selección de la válvula podría ser incompleta. Para aplicaciones de alta presión, los aspectos prioritarios que se deben verificar son la clase de presión, las condiciones de presión y temperatura de operación, la compatibilidad con el medio, el tipo de tapa, el material del conjunto interno y del asiento, y la conexión final. Los demás elementos completan la revisión de las especificaciones.
| Solicitud de cotización / Elemento de revisión | Por qué es necesario |
|---|---|
| Tamaño de la válvula | Confirma el tamaño de la tubería y los requisitos de capacidad de flujo. |
| Clase de presión | Define el límite de presión-temperatura que se va a revisar. |
| Presión y temperatura de funcionamiento | Verifica las condiciones normales, máximas, de arranque y de fallo. |
| Medio | Determina la compatibilidad entre materiales, empaques, juntas y accesorios. |
| Caudal y caída de presión | Ayuda a evaluar si la caída de presión en la válvula de bola es aceptable. |
| Material de la carrocería | Debe cumplir con los requisitos de corrosión, temperatura, presión y las normas del proyecto. |
| Acabado / material del asiento | Influye en el cierre, la resistencia a la erosión y la vida útil. |
| Tipo de capó | Se puede elegir entre una tapa atornillada, soldada o con sellado a presión, según el servicio. |
| Patrón corporal | La configuración en T, en Y o en ángulo influye en el diseño y en la caída de presión. |
| Conexión final | Los extremos con brida, de soldadura a tope, de soldadura por encaje o roscados deben cumplir con las especificaciones de las tuberías. |
| Método de funcionamiento | El funcionamiento manual, por engranajes, eléctrico, neumático o hidráulico afecta el par y el control. |
| Requisitos de prueba e inspección | Verifica que el proyecto cumpla con los requisitos de calidad antes del envío. |
| Síntoma de resolución de problemas | Si se va a reemplazar una válvula existente, observar los síntomas de la falla ayuda a evitar que se repita el mismo problema. |
Por ejemplo, una solicitud de una “válvula de globo de acero forjado Clase 1500” solo ofrece una visión parcial. Aún es necesario evaluar la válvula en función del medio, la temperatura, la caída de presión, la conexión final, el diseño de la tapa, el conjunto interno, el método de operación y la función real que desempeñará en el sistema.
Preguntas frecuentes sobre las válvulas de globo de alta presión
¿Para qué se utilizan las válvulas de globo de alta presión?
Las válvulas de globo de alta presión se eligen cuando un sistema de tuberías industriales requiere regulación del caudal, apertura controlada o cierre confiable en condiciones de presión y temperatura que, en servicio normal, provocarían mayores fugas, mayor desgaste o un mayor riesgo operativo. Son comunes en aplicaciones de vapor, agua de alimentación de calderas, generación de energía, refinerías, petroquímica, química, agua a alta presión, gas y petróleo, ya que el conjunto interno, la empaque, la tapa y la pared de contención de presión deben funcionar en conjunto bajo condiciones exigentes.
¿Son adecuadas las válvulas de bola para vapor a alta presión?
Sí, las válvulas de bola se utilizan con frecuencia en aplicaciones de vapor a alta presión, siempre y cuando la válvula se haya seleccionado correctamente en cuanto a clase de presión, temperatura, material del cuerpo, diseño de la tapa, empaque, componentes internos y dirección del flujo. Las aplicaciones de vapor a alta presión siempre deben verificarse de acuerdo con las especificaciones del proyecto y el manual de operación e instalación (IOM) de la válvula.
¿Una válvula de bola reduce la presión?
Una válvula de bola puede provocar una caída de presión debido a que la trayectoria del flujo cambia de dirección dentro del cuerpo de la válvula. Esta caída de presión puede resultar útil en aplicaciones de regulación de caudal, pero una caída de presión excesiva puede causar ruido, vibración, erosión o inestabilidad en el funcionamiento.
¿Qué es una válvula de globo con sellado a presión?
Una válvula de paso con sellado por presión utiliza un diseño de sellado del sombrero en el que la presión interna ayuda a ejercer carga sobre el sello entre el cuerpo y el sombrero. Se asocia comúnmente con servicios de alta presión y alta temperatura, especialmente en aplicaciones relacionadas con el vapor, las calderas y la generación de energía. Es una opción de diseño del sombrero dentro del proceso más amplio de selección de válvulas de paso de alta presión.
¿Siempre necesito una tapa con sello de presión para el servicio a alta presión?
No. No todas las válvulas de globo de alta presión requieren una tapa con sellado a presión. El tipo de tapa adecuado depende de la presión, la temperatura, los ciclos térmicos, el tamaño de la válvula, el diseño del cuerpo, el riesgo de fugas entre el cuerpo y la tapa, el plan de mantenimiento y las especificaciones del proyecto. Los diseños de tapa atornillada o soldada también pueden ser adecuados para muchas aplicaciones.
¿Por qué una válvula de globo de alta presión tiene fugas por la empaquetadura?
Las fugas en la empaquetadura pueden deberse a que esta esté desgastada, floja, no sea adecuada para la temperatura, esté dañada por rayones en el vástago o se haya visto afectada por ciclos térmicos. En aplicaciones de alta presión, se deben revisar cuidadosamente las fugas en la empaquetadura, ya que pueden agravarse rápidamente si no se corrige la causa raíz.
¿Por qué cuesta tanto girar el volante?
Si el volante gira con dificultad, esto puede deberse a un empaque demasiado apretado, corrosión del vástago, roscas dañadas, vástago doblado, tuerca del vástago seca, alta presión diferencial o daños internos. No fuerces el volante sin antes verificar la causa, ya que una fuerza excesiva puede dañar el vástago, el disco o el asiento.
¿Cuándo se debe reparar o reemplazar una válvula de globo de alta presión?
Se debe evaluar la posibilidad de reparar o reemplazar la válvula cuando haya fugas persistentes, daños graves en el asiento, fugas entre el cuerpo y la tapa, corrosión visible, vibraciones anormales, piezas dañadas del vástago, daños en la pared de contención de presión o condiciones de servicio que excedan el diseño nominal de la válvula. En aplicaciones de alta presión, la repetición de estos síntomas debe dar lugar a una revisión de ingeniería, y no solo a una reparación local.
Conclusión
Una válvula de globo para alta presión resulta útil cuando un sistema industrial requiere un flujo controlado, una regulación del caudal o un cierre total en condiciones exigentes de presión o temperatura. Su ventaja radica en el movimiento lineal del vástago, el control del disco y el asiento, y la capacidad de regular el flujo con mayor precisión que muchos diseños simples de válvulas de todo o nada.
Este mismo diseño también impone limitaciones. Las válvulas de globo suelen generar una mayor caída de presión, pueden requerir un mayor par de operación y dependen en gran medida de la clase de presión adecuada, el material del cuerpo, el diseño de la tapa, la empaquetadura y la selección del asiento y el disco. Para aplicaciones de vapor, calderas, refinerías, industria química, agua a alta presión, gas o petróleo, la válvula debe seleccionarse en función de las condiciones operativas completas, y no solo por la denominación “válvula de globo de alta presión”.”
La resolución de problemas debe comenzar por la seguridad, el aislamiento de la presión y los datos de operación. Las fugas en la empaquetadura, en el asiento o entre el cuerpo y la tapa, así como el funcionamiento duro del volante, el ruido, la vibración y el flujo inestable, pueden indicar problemas más profundos relacionados con la selección, el mantenimiento, la instalación o las condiciones de servicio.
Unas condiciones de operación claras reducen el riesgo de una selección incorrecta y de un diagnóstico erróneo. En aplicaciones de alta presión, una pequeña discrepancia en la clase de presión, el material, el tipo de tapa, la empaquetadura, el conjunto interno o las condiciones de aplicación puede provocar fugas, paros no programados o riesgos de seguridad.
Para revisar la aplicación de una válvula de globo de alta presión o para la resolución de problemas, ten a la mano el tamaño de la válvula, la clase de presión, la presión de operación, la temperatura, el medio, la conexión final, el material del cuerpo, los requisitos de los componentes internos, el método de operación y los síntomas actuales, si la válvula ya está en servicio. Estos detalles permiten analizar con mayor precisión el diseño de la válvula, su idoneidad para la aplicación y el riesgo de falla.
