Uso de válvulas de bola en sistemas de lodos: Retos y mejores prácticas
A válvula de bola para aplicaciones con lodos no debe seleccionarse de la misma manera que una válvula de bola para agua limpia, gas o fluidos de proceso ligeros. La primera decisión es si la aplicación puede resolverse con una válvula estándar de asiento blando o si requiere una válvula de bola diseñada para lodos, con una protección del asiento más resistente, superficies resistentes a la abrasión, control de la cavidad y acceso para la limpieza.
En el caso del servicio con lodos, los criterios de selección más importantes son de carácter práctico:
- Si la válvula se utiliza para el aislamiento, su diseño debe proteger las superficies de cierre durante las operaciones repetidas de apertura y cierre. Si se prevé que regule de forma continua un lodo abrasivo, una válvula de bola estándar no suele ser la opción adecuada.
- Si la suspensión contiene un alto contenido de sólidos en forma de partículas, partículas duras o cal, el diseño del asiento, el recubrimiento de la bola y la cavidad del cuerpo cobran mayor importancia que el material del cuerpo por sí solo.
- Si la válvula presenta espacios muertos, zonas de flujo reducido o asientos blandos desprotegidos, pueden aparecer signos de desgaste, obstrucción, aumento del par de apriete y fugas mucho antes de que el propio cuerpo de la válvula falle.
- Si la limpieza o el lavado resultan difíciles, la acumulación de lodos puede convertir un problema de mantenimiento manejable en un cierre incompleto o en la pérdida de la capacidad de cierre.
El objetivo no es simplemente “utilizar una válvula de bola en un lodo”. El objetivo es adaptar el diseño de la válvula al comportamiento real del lodo: concentración de sólidos, dureza de las partículas, tendencia a la formación de incrustaciones, presión, temperatura, frecuencia de los ciclos, requisitos de cierre y facilidad de acceso para el mantenimiento.
¿Se pueden utilizar válvulas de bola en aplicaciones con lodos?
Una válvula de bola puede funcionar en algunas aplicaciones con lodos, especialmente cuando la válvula se utiliza para aislamiento de encendido/apagado, el conducto de flujo está abierto y el diseño interno está pensado para soportar sólidos, abrasión, presión y condiciones de cierre. A Válvula de bola para lodos de paso total puede reducir la restricción del flujo y permitir que las partículas pasen con mayor facilidad que una válvula de paso reducido.
Sin embargo, una válvula de bola estándar no debe considerarse una válvula universal para lodos. El servicio con lodos expone la bola, los asientos, la empaquetadura del vástago, la cavidad del cuerpo y las superficies de sellado a sólidos en suspensión, partículas abrasivas, sedimentos y, en algunos casos, medios que forman incrustaciones, como los lodos de cal.
Cuándo se puede utilizar una válvula de bola en aplicaciones con lodos
Una válvula de bola suele ser la opción más adecuada cuando la aplicación requiere:
- aislamiento hermético de encendido/apagado;
- una trayectoria de flujo recta y sin obstrucciones;
- paso de paso total;
- asientos metálicos o revestimientos resistentes a la abrasión en condiciones de uso extremas;
- acceso para el lavado o la limpieza periódicos;
- cierre fiable tras ciclos repetidos.
Los resultados más fiables suelen obtenerse mediante una combinación de factores de diseño: función de aislamiento, construcción de paso total o de baja cavidad, protección adecuada del asiento y del recubrimiento, y un procedimiento de limpieza adecuado para la suspensión. Para un válvula de bola para lodos con alto contenido de partículas, la protección de los asientos y las cavidades deja de ser opcional para convertirse en algo esencial.
En aplicaciones con lodos poco densos, una válvula de bola con asiento blando puede seguir siendo adecuada si los sólidos son finos, la concentración es baja y la válvula no se abre y cierra con frecuencia. En aplicaciones con lodos con alto contenido de partículas, lodos abrasivos o lodos de cal, el diseño suele requerir un asiento más resistente, un recubrimiento y una protección de la cavidad.
Cuándo una válvula de bola estándar puede suponer un riesgo
Una válvula de bola estándar para servicios de limpieza puede suponer un riesgo cuando:
- las partículas pueden quedar atrapadas entre la bola y el asiento;
- la válvula tiene cavidades en el cuerpo donde pueden acumularse sólidos;
- el material del asiento es suave y está expuesto a cortes abrasivos;
- la válvula se mantiene parcialmente abierta para regular el flujo de la lechada;
- la cal u otros residuos pueden endurecerse alrededor de las cavidades de los asientos;
- El requisito de cierre es elevado, pero la lechada es abrasiva.
El error más común es elegir una válvula de bola basándose únicamente en el tamaño, la clase de presión y el material del cuerpo. En aplicaciones con lodos, la estructura interna suele ser más importante que la capacidad nominal básica de la válvula.
Aislamiento frente a regulación en aplicaciones con lodos
Las válvulas de bola son más resistentes, ya que válvulas de aislamiento que como válvulas de regulación continua en lodos abrasivos. Una válvula de bola que se mantiene parcialmente abierta expone el borde del paso, los asientos y las superficies aguas abajo al impacto de partículas a alta velocidad. Con el tiempo, esto puede acelerar la erosión de los asientos, el deterioro del recubrimiento y las fugas.
Para aplicaciones de modulación a largo plazo en lodos, una válvula de bola estándar no debería ser la opción predeterminada. Una válvula de control para lodos especializada, una válvula de bola con paso en V, una válvula de bola segmentada, una válvula de manguito u otro diseño de control para lodos podría ser más adecuado, dependiendo del medio y de las condiciones del proceso.
Por qué fallan las válvulas de bola estándar en aplicaciones con lodos
Fallos en las válvulas de bola para lodos rara vez son aleatorias. Por lo general, comienzan en las partes que deben moverse y sellar al mismo tiempo. Durante el ciclo de funcionamiento, las partículas pueden introducirse en la interfaz entre la bola y el asiento, rayar o cortar las superficies de sellado, provocar fugas internas, aumentar el par de funcionamiento y, finalmente, impedir el cierre completo.
Partículas abrasivas entre la bola y el asiento
La bola y el asiento constituyen la principal interfaz de sellado. En fluidos limpios, esta interfaz puede mantenerse estable durante mucho tiempo. En aplicaciones con lodos, es posible que entren partículas en la zona de contacto durante la apertura y el cierre. Los sólidos duros o afilados pueden rayar la superficie de la bola, cortar los asientos blandos o provocar un contacto irregular entre la bola y el asiento.
Una vez que la superficie de sellado se daña, la válvula puede seguir funcionando, pero resulta más difícil mantener un cierre hermético. Los ciclos repetidos pueden convertir pequeñas marcas en el asiento en una pérdida progresiva de sellado, especialmente cuando la válvula utiliza asientos blandos en lodos con alto contenido de partículas. Por eso, el servicio en condiciones severas con lodos suele requerir asientos metálicos, superficies con recubrimiento duro u otras opciones de componentes para servicio severo.
Desgaste de las válvulas, fugas internas y fugas externas
Las fugas relacionadas con los lodos pueden presentarse de diferentes maneras:
| Tipo de fuga | Causa habitual en las válvulas de bola para lodos | Resultado |
|---|---|---|
| Fugas internas | Desgaste del asiento, rayaduras en la bola o partículas atrapadas en la zona de sellado entre la bola y el asiento | La válvula se cierra, pero el cierre deja de ser fiable |
| Fugas externas | Desgaste de la empaquetadura del vástago, daños en las juntas o presencia de partículas abrasivas alrededor de los puntos de sellado externos | La pasta se sale por fuera del cuerpo de la válvula |
| Fuga intermitente | Obstrucción temporal por partículas alrededor del asiento, la cavidad o la interfaz de sellado | El aislamiento crítico se vuelve incierto y puede requerir comprobaciones de ciclado, purga o recolocación |
| Fuga progresiva | Daños permanentes en los asientos, desgaste del recubrimiento o rayaduras en la superficie de la bola | La pérdida de cierre aumenta con el tiempo y puede requerir un ajuste o la sustitución de la válvula |
Los asientos blandos pueden ofrecer un excelente sellado en aplicaciones limpias o con baja abrasión, pero son vulnerables cuando partículas sólidas rozan repetidamente la superficie de sellado. En el caso de lodos muy abrasivos, el diseño del asiento debe seleccionarse con el mismo cuidado que el material del cuerpo de la válvula.

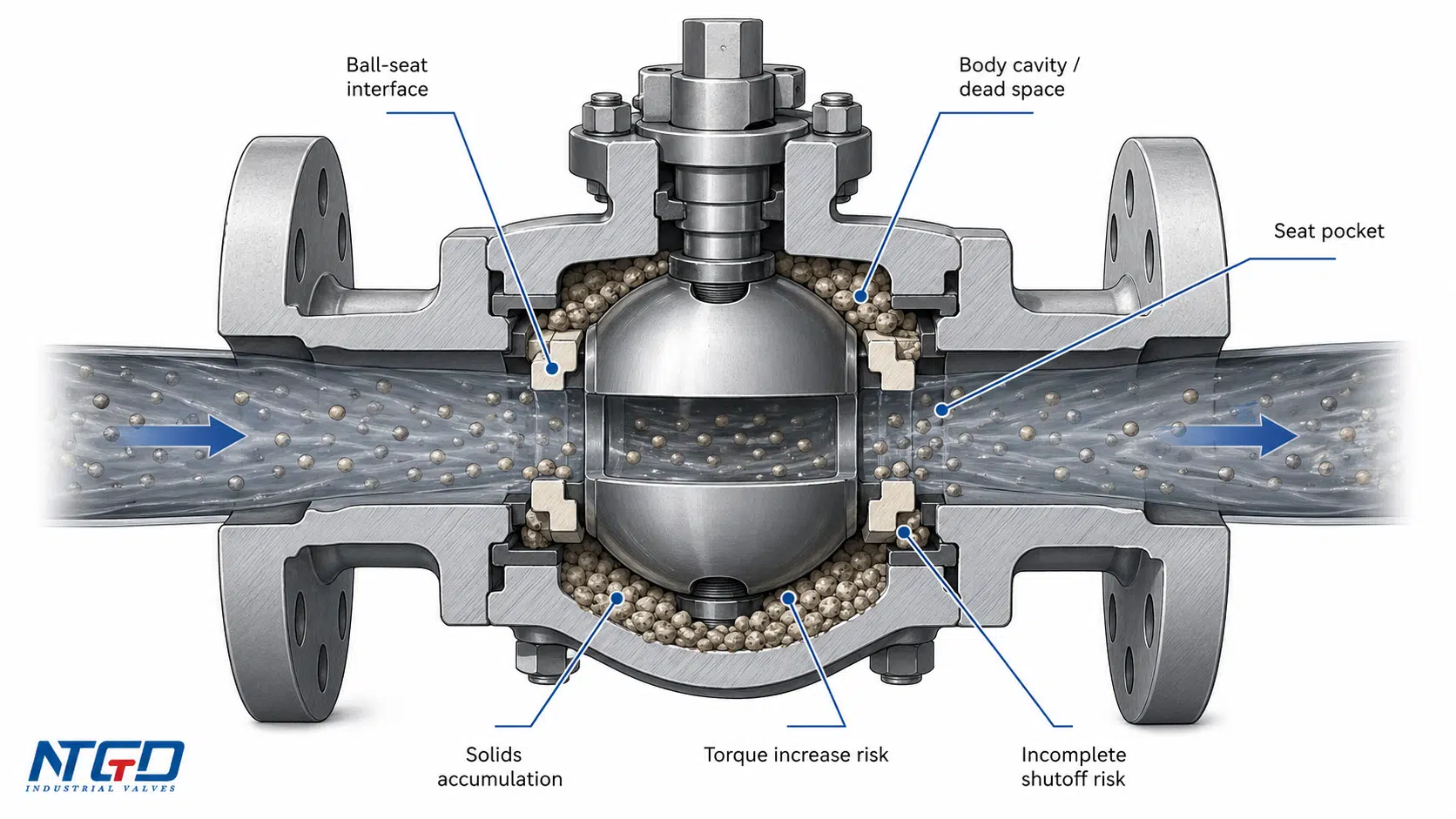

Acumulación en las cavidades corporales, espacios muertos y obstrucciones
Una válvula de bola estándar puede incluir huecos alrededor de la bola y los asientos. En los sistemas de lodos, estos espacios pueden convertirse en zonas de acumulación. Cuando el flujo se ralentiza, el sistema se detiene o el lodo contiene partículas pegajosas o que forman incrustaciones, los sólidos pueden depositarse en el interior del cuerpo de la válvula.
Esta acumulación puede provocar:
- mayor par de funcionamiento;
- apertura o cierre incompleto;
- daños en el sillín al andar en bicicleta;
- obstrucción del conducto de flujo;
- flujo inestable aguas abajo;
- necesidad de limpiezas frecuentes.
Lo que es más grave aún, los sólidos acumulados en el interior de la cavidad pueden ser empujados hacia la interfaz entre la bola y el asiento durante el funcionamiento. Ese contacto abrasivo concentrado puede acelerar el desgaste de la válvula, y en casos graves, es posible que el simple lavado no sea suficiente para restablecer el sellado original.
Una válvula de bola de paso total ayuda a reducir la restricción del flujo, pero el diseño de paso total por sí solo no elimina la acumulación de residuos en la cavidad del cuerpo. Para lodos difíciles, puede ser necesario un diseño con cavidad reducida, orificios de descarga o una construcción de válvula diseñada específicamente para el servicio con lodos.

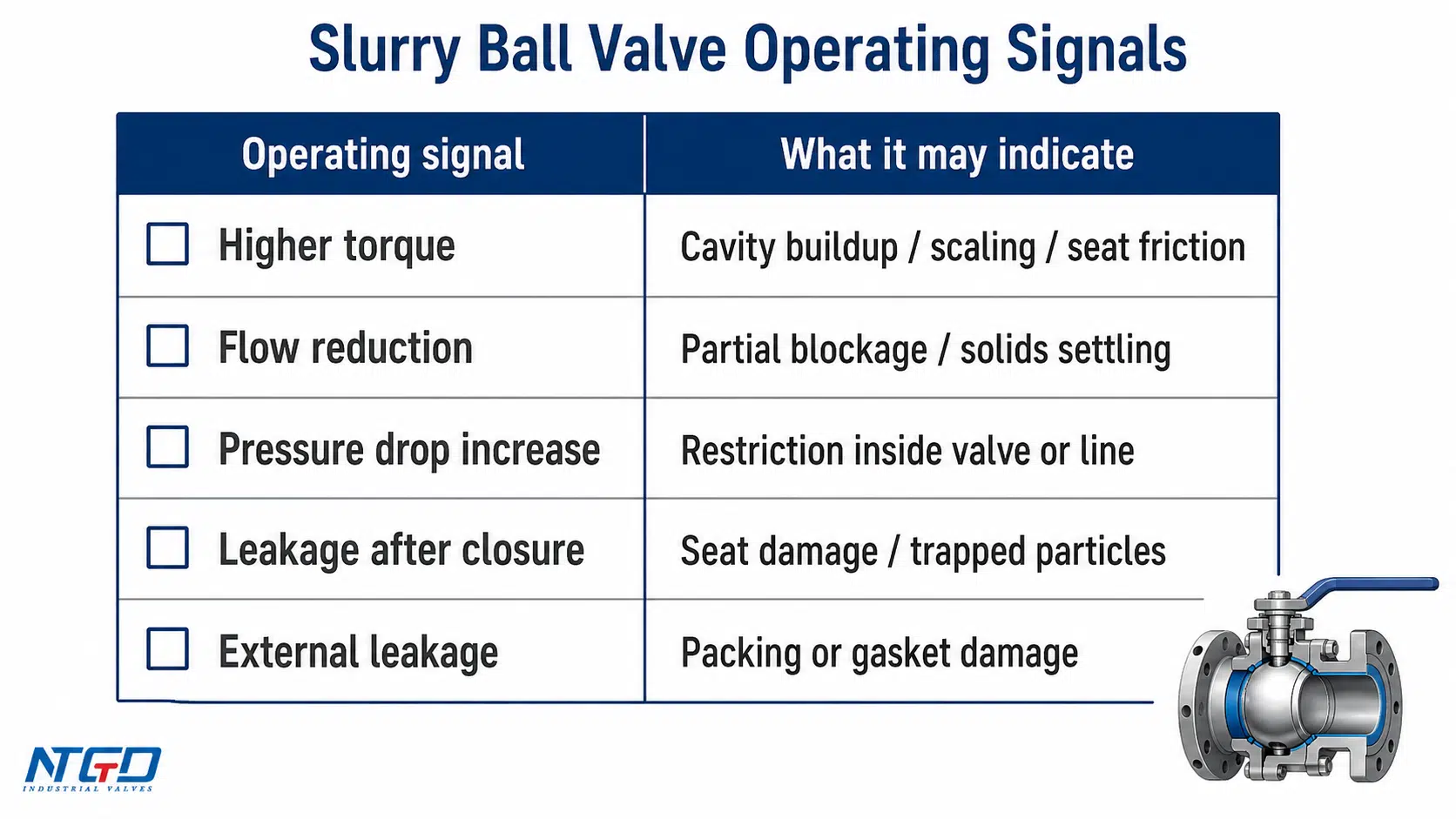

La caída de presión, el aumento del par y la inestabilidad del flujo como señales de advertencia
Los cambios de presión y caudal solo son útiles cuando se relacionan con el estado de la válvula. En las válvulas de bola para lodos, hay que prestar atención a los siguientes síntomas:
| Señal de funcionamiento | Lo que podría indicar | Qué hay que comprobar |
|---|---|---|
| Aumento del par de funcionamiento | Acumulación de sólidos, formación de incrustaciones, daños en las válvulas o fricción de las empaquetaduras | Cavidad del cuerpo, cavidades del asiento, superficie de la bola, empaquetadura del vástago |
| Aumento de la caída de presión | Obstrucción parcial, apertura reducida o acumulación de lodos | Trayectoria del flujo, diámetro interior de la válvula, tubería de salida |
| Caudal reducido | Obstrucción, sedimentación o tipo de válvula incorrecto | Pasaje de paso total, velocidad en la tubería, contenido de sólidos |
| Fuga tras el cierre | Desgaste de la sede, rayaduras de la bola o partículas atrapadas en la sede | Estado del asiento, superficie de la bola, zona de sellado |
| Sobrecarga frecuente del actuador | Aumento del par debido a la acumulación de residuos o al desgaste por abrasión | Dimensiones de la válvula, estado de los componentes internos, margen de actuación |
Estas señales son más útiles que una tabla de presión genérica, ya que relacionan directamente el comportamiento operativo con los modos de falla de las válvulas de bola para lodos.

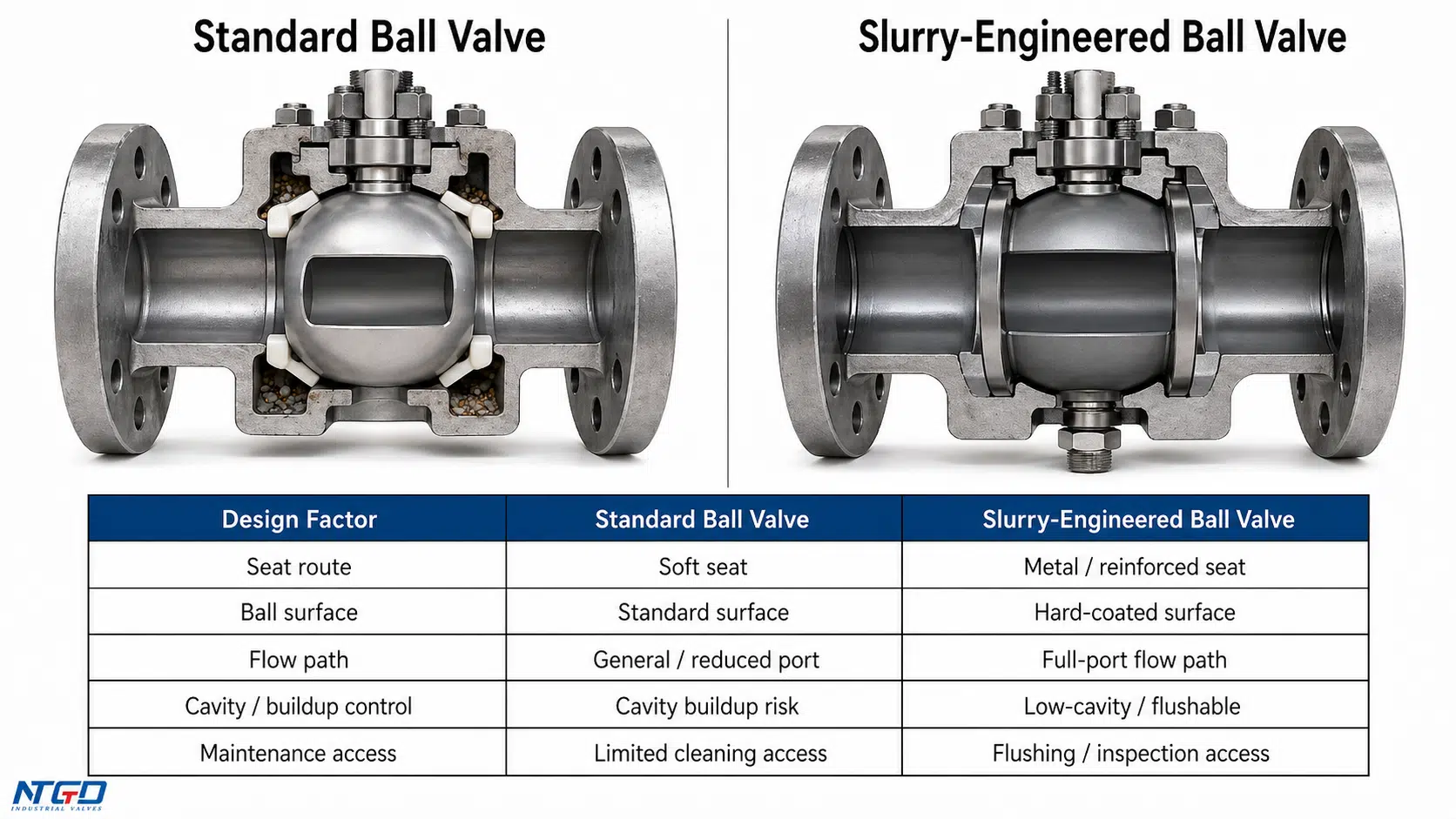

Válvula de bola estándar frente a válvula de bola diseñada para lodos
La selección de una válvula de bola para una línea de servicio de fluidos limpios suele partir del tamaño, la clase de presión, la conexión de los extremos y el material del cuerpo. Sin embargo, cuando se trata de un servicio con lodos, las prioridades cambian. La selección se centra entonces en la trayectoria del flujo, el control de la cavidad, el diseño del asiento, la dureza de la superficie, el acceso para la limpieza y la capacidad de accionamiento.
| Factor de diseño | Válvula de bola estándar | Válvula de bola diseñada para lodos |
|---|---|---|
| Servicio principal | Fluidos limpios o aplicaciones con bajo contenido de sólidos, en las que las partículas no dañan la zona de sellado | Aplicaciones con materiales abrasivos, con alto contenido de partículas, lechada de cal o con gran cantidad de sólidos, en las que el diseño debe resistir el desgaste y la acumulación de residuos en los asientos |
| Diseño de los asientos | A menudo con asiento blando y optimizadas para un cierre hermético | Con asiento metálico, reforzadas o seleccionadas para soportar la abrasión y la exposición a partículas |
| Superficie de la bola | Superficie mecanizada estándar | Superficie con recubrimiento duro, pulida o tratada para uso intensivo, con el fin de aumentar la resistencia a la abrasión |
| Recorrido del flujo | De paso total o de paso reducido, según el diseño del servicio general | Se recomienda un paso de paso total o de diámetro completo para facilitar el movimiento de sólidos y reducir la restricción |
| Cavidad corporal | Puede provocar la acumulación de residuos sólidos alrededor de la bola o de los huecos de los asientos | Es posible que se requiera un diseño con cavidades reducidas o lavable para limitar la acumulación de residuos |
| Fiabilidad del cierre | Especializados en servicios de limpieza | Diseñado para mantener el cierre tras la exposición a partículas y ciclos repetidos |
| Necesidad de mantenimiento | Menor nivel de limpieza, sin rutinas de inspección específicas para lodos | Requiere una inspección específica para lodos en cuanto al desgaste de las válvulas, la acumulación en las cavidades, la tendencia del par de apriete y la rutina de lavado |
| Uso recomendado | Aislamiento general en medios limpios o de bajo riesgo | Aislamiento de lodos en el que la construcción se adapta al medio y a las condiciones de servicio |
Un diseño basado en lechada puede funcionar como un Válvula de bola resistente a la abrasión para lodos, pero solo cuando el asiento, la superficie de la bola, la cavidad del cuerpo y el acceso para mantenimiento se seleccionan como un sistema.
Válvulas de bola con asiento blando para lodos ligeros
Válvulas de bola de asiento blando pueden ser adecuadas en lodos con bajo contenido de sólidos y baja abrasión, donde el tamaño de las partículas es pequeño y la válvula no se acciona con frecuencia. Pueden proporcionar un cierre hermético, pero el material del asiento debe ser compatible con el fluido y la temperatura de funcionamiento.
Se vuelven peligrosas cuando la suspensión contiene partículas duras, sólidos afilados, una alta concentración de sólidos o compuestos que forman incrustaciones.

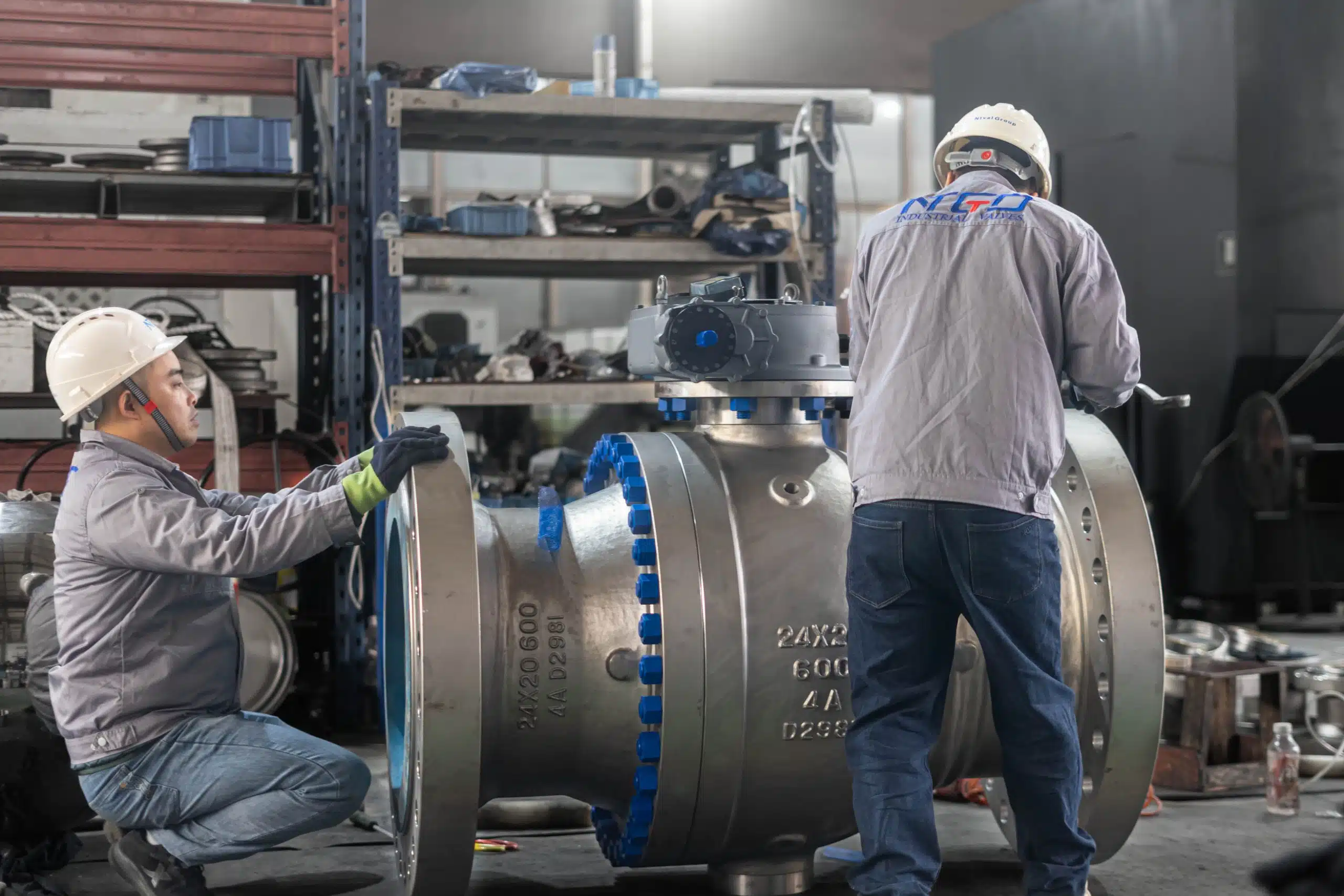

Válvulas de bola con asiento metálico o recubrimiento duro para lodos agresivos
En aplicaciones con lodos muy abrasivos, las válvulas de bola con asiento metálico o con recubrimiento duro pueden ofrecer una mayor resistencia a la abrasión y a los daños en el asiento. El objetivo no es solo utilizar “materiales resistentes”, sino proteger las superficies de contacto que realmente sufren el impacto de las partículas.
Entre las consideraciones habituales en el diseño para condiciones de servicio severas se incluyen los asientos reforzados o metálicos, superficies de las bolas con recubrimiento duro, revestimientos resistentes a la abrasión, control de la carga en el asiento, dimensionamiento de los actuadores para un mayor par, y funciones de limpieza o purga.
Diseño de paso total, de cavidad reducida y lavable
Una válvula de bola de paso total para el servicio con lodos ayuda a mantener una vía de flujo más abierta y reduce el riesgo de que los sólidos queden atrapados en un paso estrecho. Los diseños de baja cavidad y con sistema de lavado van más allá al reducir o limpiar las zonas donde se acumulan los sólidos.
Para garantizar el buen funcionamiento de una válvula de bola anti-obstrucción en lodos, se deben tener en cuenta conjuntamente el diseño de paso total, el control de las cavidades y el acceso para el lavado. Una válvula de paso total con cavidades internas grandes puede seguir acumulando residuos si los lodos se asientan o se endurecen.
Características clave de diseño de una válvula de bola para lodos
Una válvula de bola para lodos debe evaluarse en función de las partes que el lodo ataca realmente: los asientos, la superficie de la bola, la cavidad del cuerpo, el paso de flujo, la zona de sellado del vástago y el acceso para el mantenimiento. El material del cuerpo es importante, pero solo es uno de los factores a tener en cuenta.

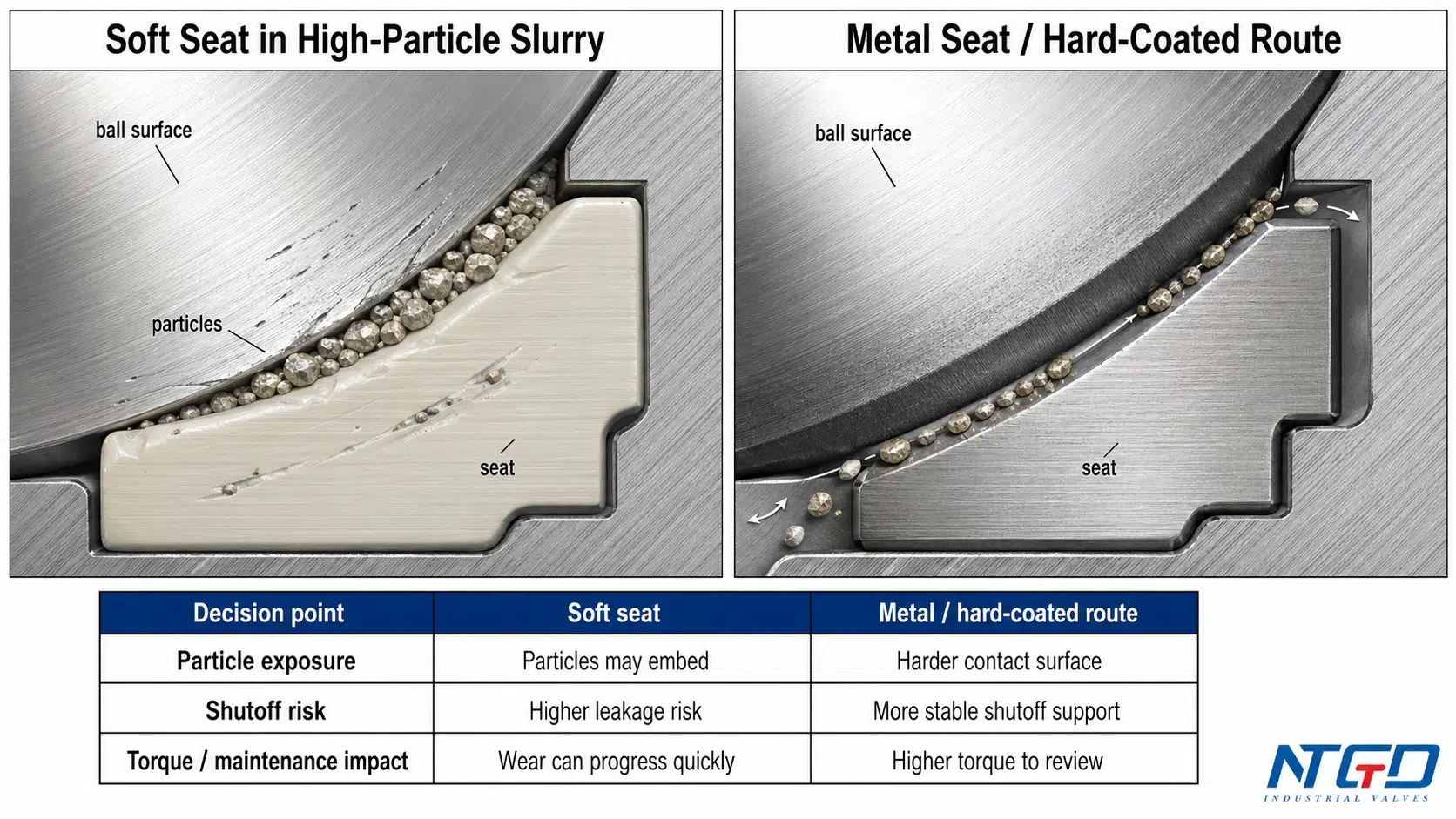

Selección de asientos y juntas: asiento blando frente a asiento metálico
La elección de los asientos determina la fiabilidad del cierre. En condiciones de servicio con fluidos limpios, los asientos blandos pueden ofrecer un excelente sellado. En lodos abrasivos, los asientos blandos pueden sufrir cortes, rayones o deformaciones a causa de las partículas.
| Ruta de Seat | Más adecuado para | Limitación principal |
|---|---|---|
| Asiento blando | Lodo suave, bajo contenido de sólidos, baja abrasión, ciclos limpios | Sensible al desgaste por corte, a las partículas incrustadas y a las fugas progresivas en lodos con alto contenido de partículas o con formación de incrustaciones |
| Asiento blando reforzado | Uso moderado en el que sigue siendo necesario un cierre hermético | Sigue siendo limitado cuando entran repetidamente sólidos duros o afilados en la zona de sellado |
| Asiento de metal | Lodo abrasivo, temperaturas elevadas, ciclos intensos | Mayor par y un diseño de sellado más exigente |
| Asiento o bola con recubrimiento duro | Lodo muy abrasivo o con alto contenido de partículas | Requiere una selección adecuada del recubrimiento, una calidad óptima de la superficie y una adaptación al uso previsto |
Un asiento metálico no es necesariamente la mejor solución para todas las aplicaciones con lodos. Debe adaptarse a la presión, la temperatura, los requisitos de cierre, el par de apriete y las condiciones de mantenimiento.
Recubrimiento de bolas y recubrimiento duro para aumentar la resistencia a la abrasión
Cuando las partículas abrasivas pasan a través de la válvula, la superficie de la bola puede sufrir rayaduras y desgaste del recubrimiento. Una válvula con recubrimiento duro o bola de superficie dura puede mejorar la resistencia al contacto abrasivo, especialmente cuando la válvula funciona bajo carga.
La técnica de recubrimiento debe seleccionarse en función de la dureza de las partículas, la concentración de partículas, la temperatura de funcionamiento, compatibilidad química, la frecuencia de conmutación y el rendimiento de desconexión requerido.
El material del cuerpo por sí solo no puede proteger la superficie de sellado si la bola y el asiento no están diseñados para soportar la exposición a lodos.

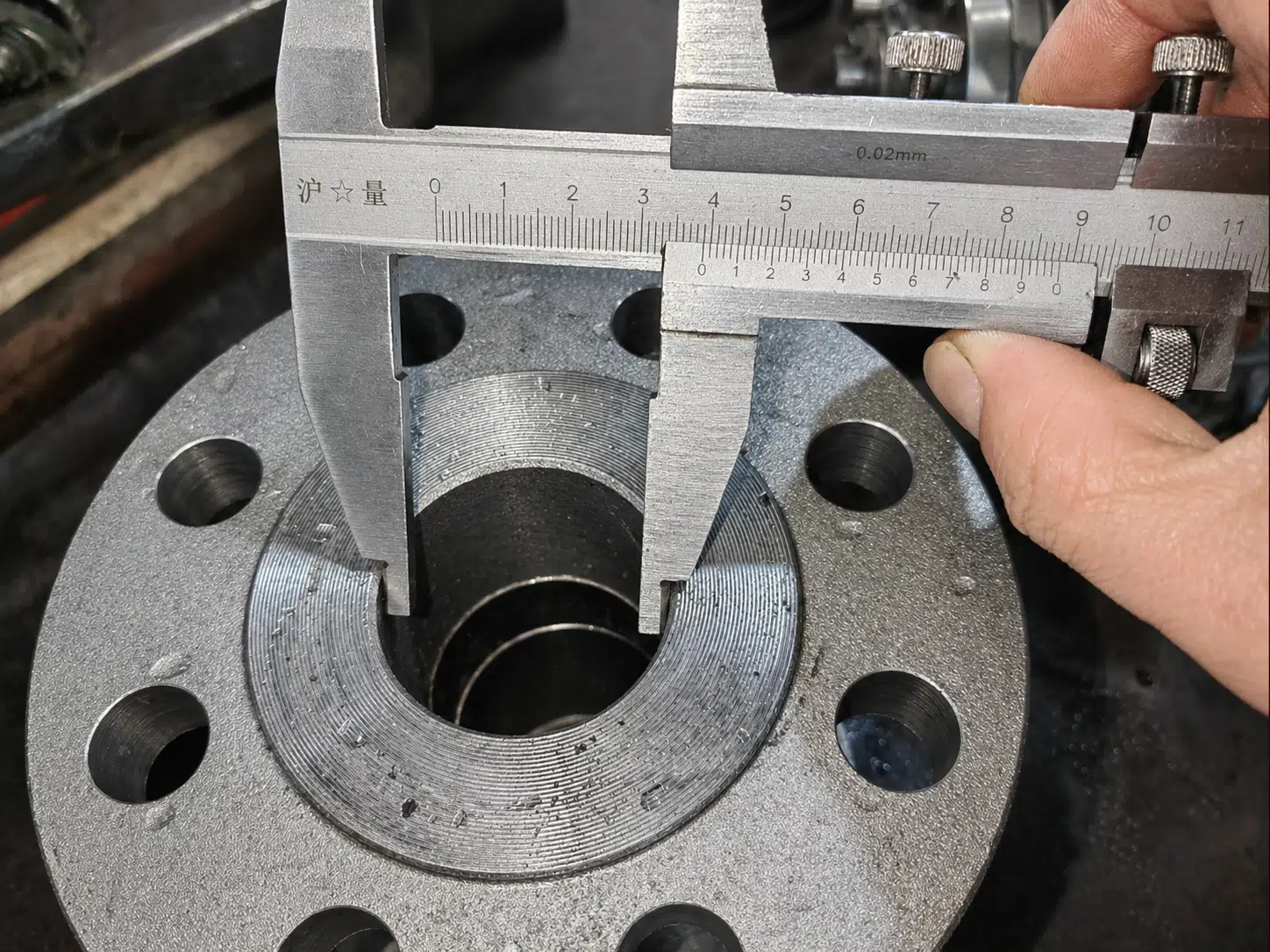

Diseño de paso total para el paso de sólidos
Una válvula de bola para lodos de paso total permite que la trayectoria del flujo se mantenga cercana al diámetro interior de la tubería. Esto ayuda a reducir las restricciones locales y disminuye la probabilidad de que se acumulen sólidos en un paso estrecho.
El diseño de paso total resulta especialmente útil cuando:
- el tamaño de las partículas es relativamente grande;
- se debe minimizar la caída de presión;
- la válvula se utiliza para aislar la tubería;
- puede ser necesario realizar una limpieza con rascador o una limpieza de la tubería;
- la suspensión tiende a sedimentarse durante los periodos de bajo caudal.
Sin embargo, la construcción de puerto completo no resuelve por sí sola el desgaste de los asientos. Debe combinarse con un diseño adecuado de los asientos y las cavidades.
Diseño con cavidades reducidas y sistema de lavado para evitar atascos
Las obstrucciones suelen comenzar en los puntos donde la suspensión puede dejar de fluir. En las válvulas de bola, esto puede ocurrir alrededor de la cavidad del cuerpo, en los cavidades de los asientos o en las zonas de bajo caudal cerca de la bola. Un diseño con cavidades reducidas minimiza las zonas de acumulación, mientras que los orificios de lavado permiten a los operadores eliminar los sólidos antes de que se endurezcan o dañen los asientos.
En el caso de las lechadas de cal u otros productos que provocan incrustaciones, es especialmente importante que la construcción sea lavable, ya que las acumulaciones pueden endurecerse con el tiempo.
Material de la estructura frente a material de los acabados: por qué el acero inoxidable no es suficiente
El acero inoxidable puede contribuir a la resistencia a la corrosión, pero la resistencia a la corrosión no es lo mismo que la resistencia a la abrasión. Una estructura de acero inoxidable no protege automáticamente los asientos blandos, las superficies de las bolas sin recubrimiento o las cavidades internas contra los daños causados por los lodos.
Para el servicio con lodos, la selección debe distinguir entre:
| Área de selección | Qué protege | Por qué es importante |
|---|---|---|
| Material de la carrocería | Límites de presión y exposición a la corrosión | Importante para la compatibilidad química |
| Material del asiento | Rendimiento de cierre | Expuesto directamente a partículas, a la circulación y a sólidos atrapados |
| Recubrimiento de bolas | Resistencia a la abrasión en la superficie giratoria | Garantiza la fiabilidad del sellado y reduce el riesgo de rayado |
| Diseño de cavidades | Volumen interno en el que puede sedimentarse la lechada | Controla la acumulación, el aumento del par, la necesidad de limpieza y el riesgo de obstrucción |
| Empaquetadura del vástago | Sellado externo alrededor del vástago | Expuesto a la rotación, las vibraciones y la contaminación |
En aplicaciones con lodos, la idoneidad de los componentes de ajuste suele ser más importante que el material del que está fabricado el cuerpo. Incluso un cuerpo resistente a la corrosión puede fallar durante el funcionamiento si el asiento, el recubrimiento de la bola y el diseño de la cavidad no se han seleccionado teniendo en cuenta el comportamiento abrasivo o la formación de incrustaciones de los lodos.
Servicio de lodos de cal: formación de incrustaciones, daños en los asientos y acumulación de cavidades
A válvula de bola para lechada de cal debe considerarse como una válvula de bola que opera en una lechada propensa a la formación de incrustaciones, y no como una entrada genérica en una lista general de válvulas para lechadas de cal. Las lechadas de cal merecen una atención especial porque no solo son abrasivas, sino que también pueden provocar la formación de incrustaciones y acumulaciones en el interior de las válvulas y las tuberías.

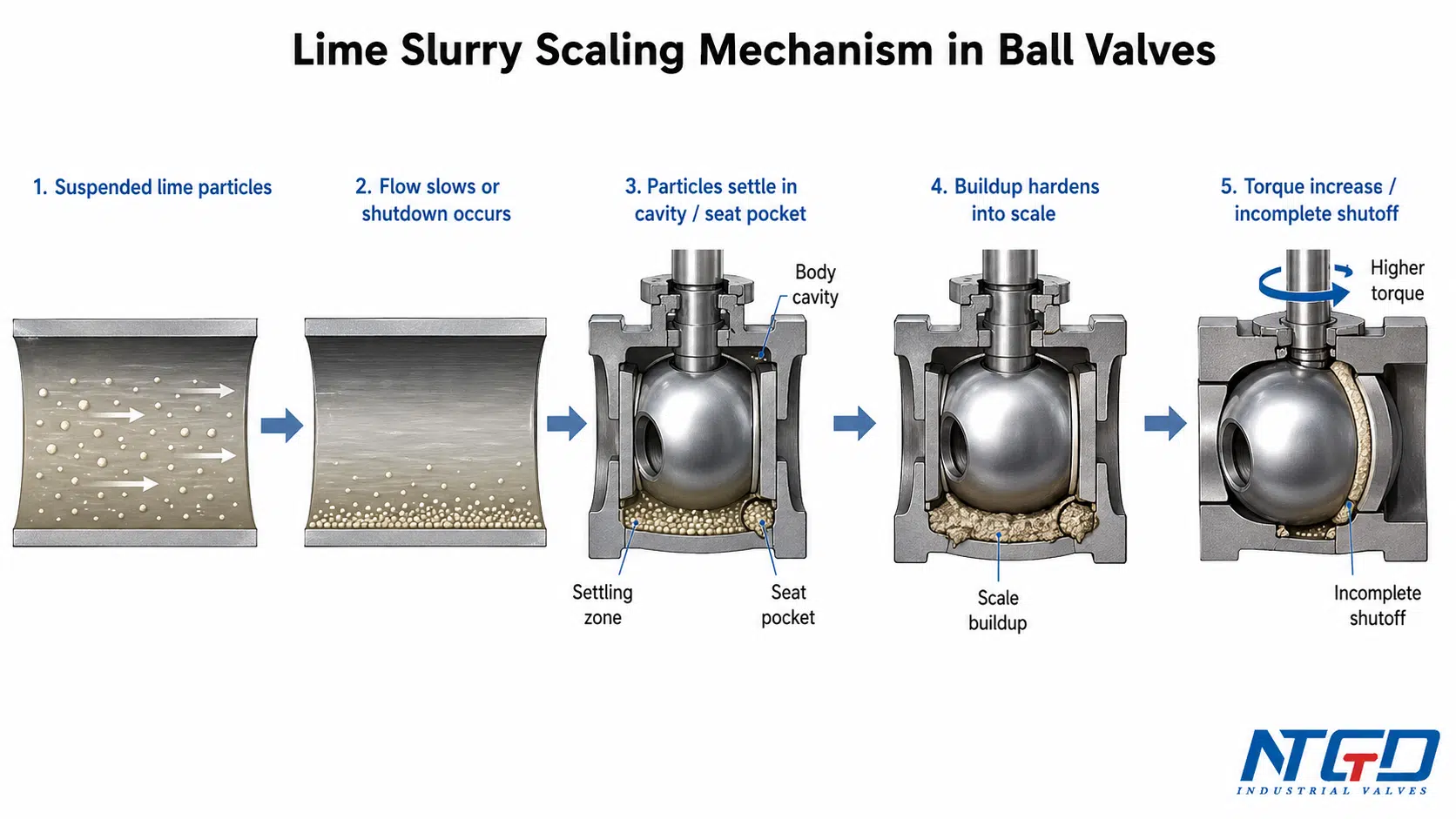

En las válvulas de bola, pueden acumularse partículas de cal alrededor de las cavidades, los huecos de los asientos y las zonas de bajo flujo. Una vez que los residuos se endurecen, la válvula puede volverse difícil de accionar, puede que no cierre del todo o puede dañar el asiento durante el ciclo de funcionamiento.
Por eso, la lechada de cal no debe considerarse un simple problema de resistencia a la corrosión. La principal preocupación es la combinación de abrasión, alcalinidad, acumulación de sólidos y formación de incrustaciones.
Por qué la lechada de cal no solo es abrasiva, sino que también tiende a formar incrustaciones
La lechada de cal puede contener partículas en suspensión que no se comportan como un líquido limpio. Estas partículas pueden sedimentarse cuando disminuye la velocidad del flujo. Si la válvula tiene cavidades o espacios muertos, el material puede acumularse y resultar más difícil de eliminar.
En el caso de las válvulas de bola, esto da lugar a tres problemas habituales:
- Acumulación de caries — Se acumula cal alrededor de las cavidades de la bola o del asiento.
- Interferencia en el asiento — La acumulación impide el contacto total entre la bola y el asiento.
- Aumento del par — El material endurecido dificulta el funcionamiento y puede sobrecargar el actuador.
¿Por qué el PTFE y otros asientos blandos suponen un alto riesgo en las suspensiones de cal?
Las válvulas de asiento blando pueden sufrir daños a causa de partículas abrasivas y también pueden verse afectadas por residuos sólidos que quedan atrapados al cerrarse. En aplicaciones con lechada de cal, los diseños de asiento blando requieren un análisis minucioso, ya que las acumulaciones pueden interferir en el sellado y acelerar el desgaste.
A medida que los depósitos de cal se endurecen alrededor de las cavidades o los huecos de los asientos, pueden impedir el contacto total entre la bola y el asiento durante el ciclo de funcionamiento. Esto puede provocar un mayor par, un cierre incompleto y un deterioro más rápido de la selladura.
Una válvula de bola para lechada de cal puede requerir:
- asientos metálicos;
- superficies de las bolas con recubrimiento duro;
- diseños de asientos tipo «rascador» cuando sea pertinente;
- diseño de paso total o de cavidad reducida;
- puertos de lavado o limpieza;
- Margen de par del actuador en condiciones de acumulación.
Cuándo una válvula de bola puede no ser la mejor opción para la lechada de cal
Es posible que una válvula de bola no sea la mejor opción si la lechada de cal tiende a formar incrustaciones, se sedimenta con frecuencia, requiere una regulación continua del caudal o contiene sólidos que se endurecen rápidamente en las cavidades. En esos casos, se puede considerar el uso de una válvula de pinza, una válvula de guillotina u otro diseño de válvula específico para lechadas.
La tabla siguiente muestra las posibles soluciones de diseño, pero cada capa de protección puede suponer un aumento de los costos, la complejidad del mantenimiento y la demanda de par. Una solución que resulte eficaz contra la abrasión puede no resolver por completo un problema en el que los riesgos principales sean la formación de incrustaciones y el endurecimiento.
| Estado de la lechada de cal | Preocupación por la válvula de bola | Posible solución de diseño |
|---|---|---|
| Suspensión de cal propensa a la formación de incrustaciones | Acumulación en las cavidades y los huecos de los asientos | Diseño con pocas cavidades, orificios de lavado, rutina de limpieza controlada |
| Alto contenido de abrasivos | Desgaste de la superficie del asiento y de la bola | Asientos metálicos, bola con recubrimiento duro, revestimiento resistente a la abrasión |
| Apagones frecuentes | Sedimentación y endurecimiento en el interior de la válvula | Procedimiento de lavado, drenaje o acceso para limpieza |
| Se requiere un cierre hermético | Partículas atrapadas en la superficie de sellado | Revisión del diseño de los asientos, superficies de sellado más duras, procedimiento de ciclado |
| Regulación continua | Erosión local cerca del orificio y el asiento | Considera, en su lugar, utilizar una válvula de control de lodos |

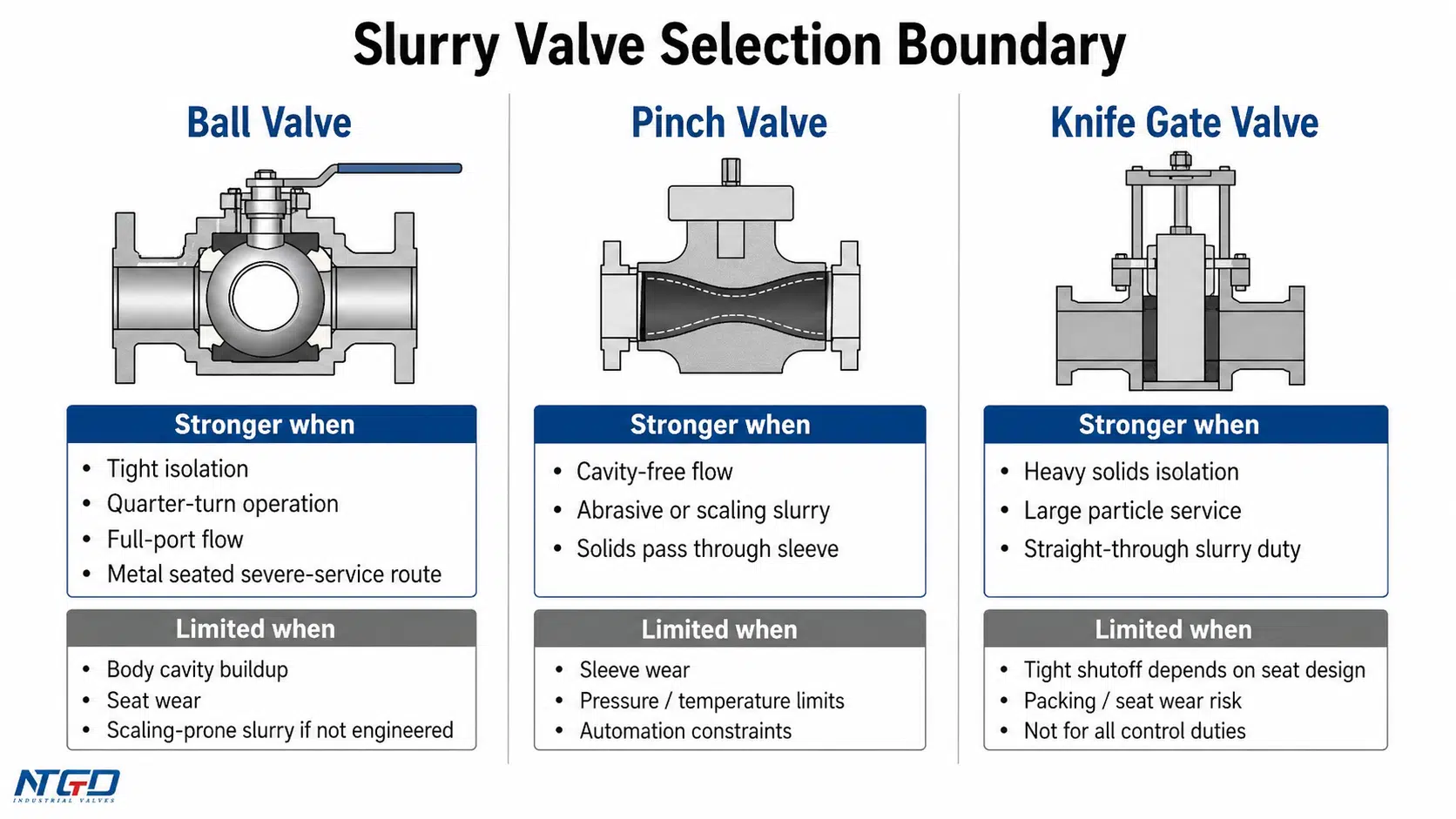

Válvula de bola, válvula de manguito y válvula de guillotina en aplicaciones con lodos
Incluso una válvula de bola para lodos bien diseñada tiene sus limitaciones. Cuando el servicio se caracteriza por un flujo sin cavidades, el paso de sólidos de gran tamaño, la regulación continua o una sedimentación intensa, tal vez sea necesario considerar otras opciones de válvulas en lugar de las de bola.
El objetivo de esta comparación no es convertir esta página en una guía de tipos de válvulas de compuerta. Se trata de definir los límites de la selección de válvulas de bola.
| Tipo de válvula | Donde puede ser fuerte | En qué casos puede estar limitado |
|---|---|---|
| Válvula de bola | Aislamiento hermético, accionamiento de un cuarto de vuelta, flujo de paso total, diseños con asiento metálico para condiciones de servicio extremo | Riesgo de acumulación en la cavidad del cuerpo, desgaste de las válvulas y pérdida de cierre si no se especifican componentes de paso total, de baja cavidad y resistentes a la abrasión; el riesgo es especialmente elevado cuando se utilizan diseños con asientos blandos en lodos propensos a la formación de incrustaciones o con alto contenido de sólidos |
| Válvula de pinza | Sin cavidad interna, adecuado para algunas suspensiones abrasivas o de desincrustación; el manguito aísla el cuerpo del material de trabajo | Desgaste de las camisas, límites de presión y temperatura, y posibles restricciones en cuanto a requisitos de cierre hermético o automatización |
| Válvula de guillotina | Aislamiento para lodos pesados, partículas sólidas de gran tamaño, funcionamiento sencillo de apertura y cierre | No es ideal para todos los servicios que requieren un cierre hermético; el diseño del asiento y la empaquetadura deben ser compatibles con la lechada |
Dónde son más resistentes las válvulas de bola
Las válvulas de bola son la mejor opción cuando la aplicación requiere un cierre compacto de un cuarto de vuelta, una caída de presión relativamente baja y un cierre confiable con el diseño adecuado de asiento y obturador. Pueden resultar especialmente útiles cuando se necesita una vía de flujo de paso total.
En los casos en que otros tipos de válvulas puedan resultar más seguros
Las válvulas de pinza pueden ser una opción cuando es más importante que el flujo no genere cavidades que el sellado metal contra metal. Válvulas de guillotina puede considerarse para el aislamiento de sólidos pesados o para aplicaciones en las que la trayectoria del flujo y el comportamiento de limpieza se adapten mejor al medio.
En el caso de las suspensiones de cal y las suspensiones con alto contenido de partículas, la mejor opción depende de si el riesgo principal es el desgaste de las válvulas, la acumulación en las cavidades, la formación de incrustaciones o el paso de sólidos.

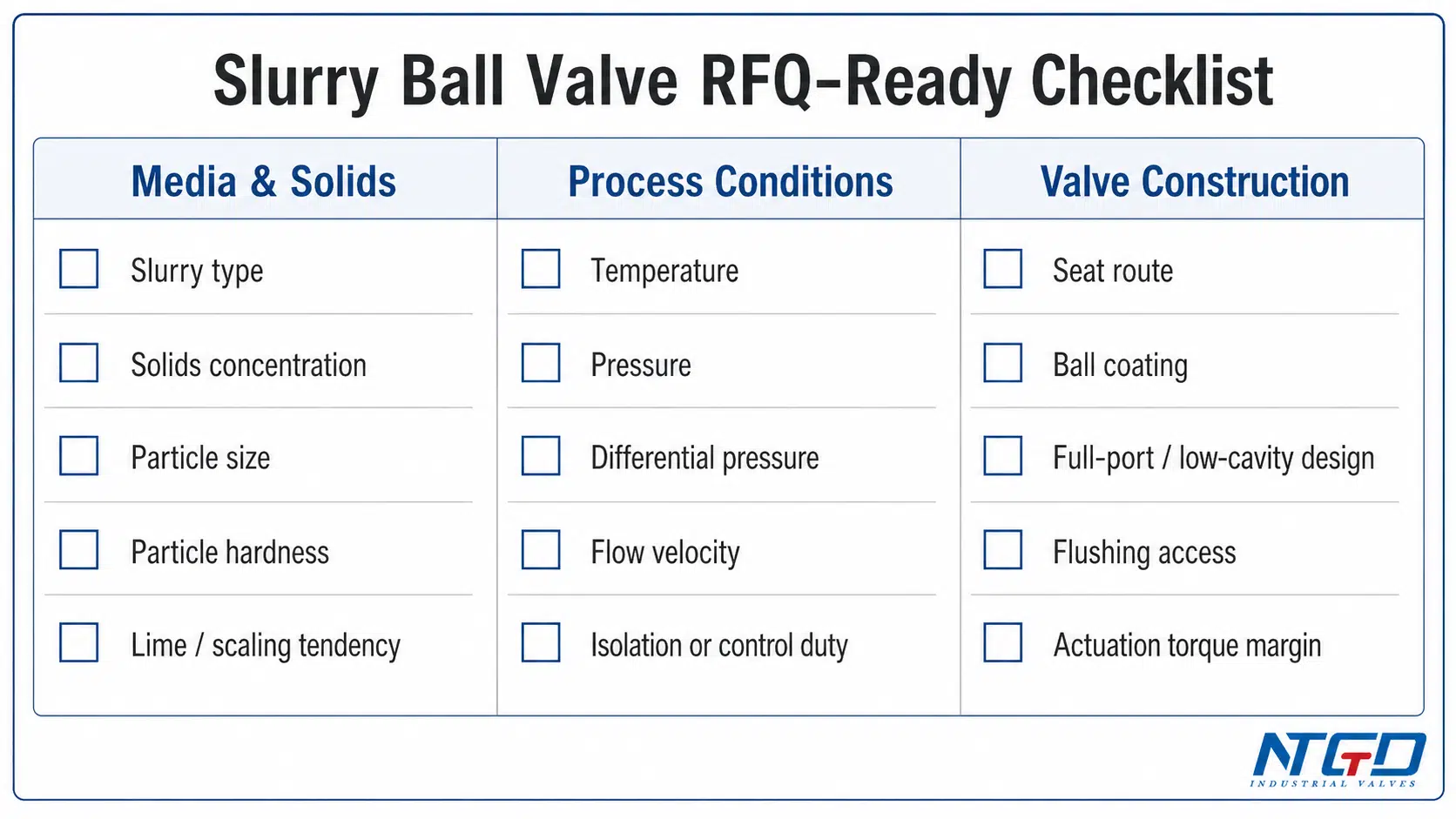

Lista de verificación para la selección de válvulas de bola en aplicaciones con lodos
Antes de seleccionar una válvula de bola para el servicio con lodos, el comprador debe definir claramente las características de los lodos y las condiciones de trabajo como parte de un análisis más amplio Selección de válvulas industriales proceso. Sin esta información, la válvula podría seleccionarse únicamente en función del tamaño y la clase de presión, lo cual no es suficiente para medios abrasivos o que provocan incrustaciones.
Datos sobre la suspensión que deben confirmarse antes de seleccionar la válvula
| Elemento de selección | Por qué es importante |
|---|---|
| Tipo de lechada | Los distintos medios presentan diferentes riesgos de abrasión, corrosión, formación de incrustaciones y limpieza |
| Concentración de sólidos | Un mayor contenido de sólidos puede aumentar la acumulación de residuos en la cavidad, la demanda de par y el desgaste de los asientos |
| Tamaño de las partículas | Las partículas más grandes influyen en el tamaño de los orificios, el comportamiento de la cavidad y el riesgo de daños en los asientos |
| Dureza de las partículas | Las partículas duras pueden acelerar el desgaste de las superficies de sellado, dañar los recubrimientos y provocar fugas internas |
| Tendencia a la formación de cal o incrustaciones | Los cambios en el dimensionamiento afectan a los requisitos de cavidades reducidas, lavado y limpieza |
| Temperatura | Influye en el material del asiento, la elección del recubrimiento y la estabilidad del sellado |
| Presión y presión diferencial | Influye en la carga del asiento, el par y el rendimiento de cierre |
| Velocidad del flujo | Una velocidad alta puede aumentar la erosión; una velocidad baja puede aumentar la sedimentación |
| Función de aislamiento o control | Determina si una válvula de bola es adecuada o si se debe revisar el sistema de control de lodos |
| Frecuencia de ciclo | El uso frecuente de la bicicleta aumenta los riesgos relacionados con el asiento, el revestimiento y el par motor |
| Requisito de cierre | Determina si se debe evaluar un asiento blando, un asiento metálico o un acabado especial |
| Acceso para limpieza o lavado | Reduce la acumulación de residuos y el riesgo de que se requiera mantenimiento |
| Requisitos de accionamiento | El margen de par es importante cuando existe la posibilidad de que se acumulen sedimentos o se formen incrustaciones |
Lista de verificación para la selección de válvulas de bola para lodos, lista para la solicitud de cotización
Para obtener una recomendación más precisa sobre válvulas de bola para lodos, prepare la siguiente información antes de enviar una solicitud de cotización:
- tamaño de la válvula y clase de presión;
- material de la tubería y conexión de los extremos;
- composición química y de los medios en suspensión;
- concentración de sólidos y tamaño de las partículas;
- dureza de las partículas o comportamiento abrasivo;
- rango de temperatura y presión;
- presión diferencial a través de la válvula;
- caudal y velocidad;
- función de aislamiento o control;
- rendimiento de cierre requerido;
- material preferido para el asiento o método de sellado;
- requisitos de recubrimiento con bolas o de recubrimiento duro;
- de paso total, de cavidad reducida o con necesidad de lavado;
- accionamiento manual, neumático, eléctrico o hidráulico;
- frecuencia de uso prevista;
- Acceso para mantenimiento y método de limpieza.
Esta lista de verificación ayuda al proveedor de válvulas a evaluar si basta con un diseño estándar o si se requiere una válvula de bola diseñada específicamente para lodos.
Señales de mantenimiento y funcionamiento para válvulas de bola para lodos
Mantenimiento de las válvulas de bola para lodos debería basarse en señales, no solo en el calendario. La vida útil depende de la acumulación de sólidos, el desgaste progresivo de los asientos, la tendencia del par, la eficacia del lavado y si la suspensión se comporta como se espera.

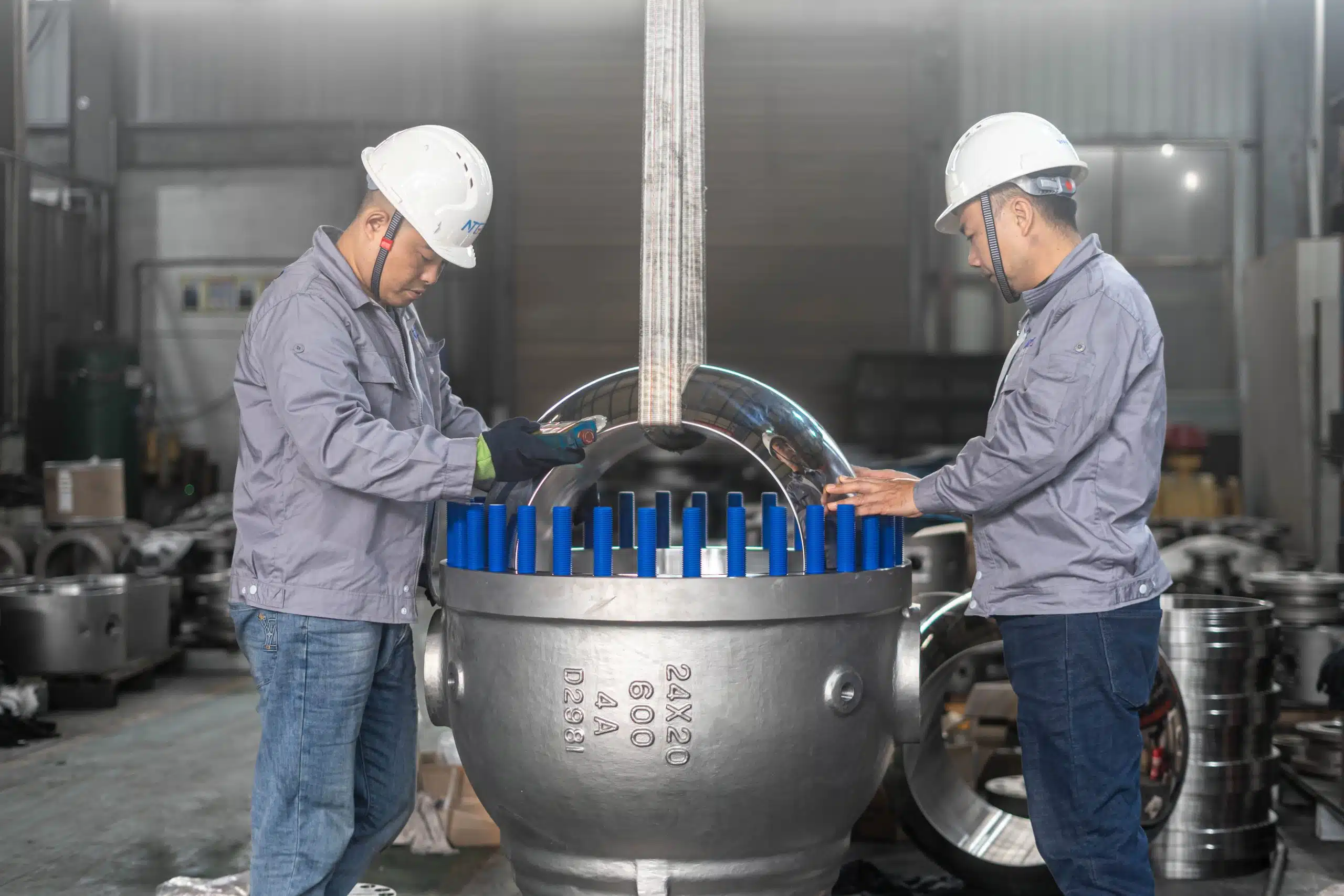

Revise las válvulas, las juntas, los empaques y las cavidades de la carcasa
El mantenimiento debe centrarse en las piezas más expuestas a los daños causados por los lodos:
- el desgaste de los asientos y el estado de las superficies de sellado;
- rayaduras en la superficie de la bola o daños en el recubrimiento;
- acumulación en las cavidades corporales;
- fuga en el empaque del vástago;
- estado de la junta;
- estado del puerto de purga;
- Tendencia del par del actuador.
El objetivo es detectar los daños en una fase temprana, antes de que la válvula llegue al punto de presentar fugas, atascarse o requerir un reemplazo de emergencia.
Utilice el enjuague y la limpieza para reducir las acumulaciones
En los sistemas de lodos en los que se producen sedimentos o incrustaciones, el lavado puede ser más importante que la limpieza general. Si el diseño de la válvula incluye orificios de lavado, estos deben formar parte del procedimiento operativo, en lugar de ser un paso de reparación ocasional.
Los procedimientos de apagado también deben tener en cuenta si los sólidos pueden depositarse dentro de la válvula y endurecerse antes de la próxima puesta en marcha.
Esté atento a los cambios en el par, la caída de presión y el caudal
Las señales de funcionamiento suelen aparecer antes de que la válvula falle por completo.
| Señal | Posible causa | Revisión recomendada |
|---|---|---|
| Mayor par motor | Acumulación de residuos en la cavidad, formación de sarro, fricción en el asiento | Inspeccionar la cavidad, los alojamientos de los asientos y las dimensiones del actuador |
| Reducción del flujo | Obstrucción parcial o acumulación de sólidos | Comprueba el paso de paso completo y la tubería de salida |
| Aumento de la caída de presión | Obstrucción en el interior de la válvula o la tubería | Inspeccione el diámetro interior, los asientos y la concentración de la lechada |
| Fuga tras el cierre | Daños en el asiento o partículas atrapadas | Inspeccione la unión entre la bola y su asiento, así como la superficie de sellado |
| Fugas externas | Daños en las juntas o en los sellos | Revisa la empaquetadura del vástago y los puntos de sellado del cuerpo |
Registros de mantenimiento y observaciones del operador
Los registros de mantenimiento son herramientas de diagnóstico. Si una misma válvula presenta repetidamente un par elevado, fugas en el asiento u obstrucciones, es posible que el problema no radique en la calidad del mantenimiento. Esto podría indicar una incompatibilidad entre el conjunto interno, el recubrimiento, el diseño de la cavidad y el comportamiento real de la lechada.
Los operadores deben informar sobre cambios en el par de apriete, comportamientos anómalos del actuador, caídas de presión, fugas y variaciones en el caudal. Estas señales reflejan el comportamiento de la válvula en el proceso real y ayudan a determinar si el diseño actual de la válvula sigue siendo adecuado.
PREGUNTAS FRECUENTES
¿Cuál es la diferencia entre una válvula de bola para lodos y una válvula de bola estándar?
Una válvula de bola estándar suele estar diseñada para aplicaciones con fluidos limpios o con bajo contenido de sólidos. Una válvula de bola para lodos se selecciona o diseña teniendo en cuenta el paso de sólidos, la protección del asiento, la resistencia a la abrasión, el control de la cavidad, el acceso para el lavado y el margen de par.
¿Puedo utilizar una válvula de bola estándar para servicios de limpieza ya existente para un servicio temporal con lodos?
Solo en lodos suaves con bajo contenido de sólidos y en servicios temporales de bajo riesgo. Si el lodo es abrasivo, tiene un alto contenido de partículas, forma incrustaciones o es a base de cal, los principales riesgos son el desgaste de los asientos, la acumulación de residuos en la cavidad del cuerpo, el aumento del par de apriete y la pérdida de la capacidad de cierre.
¿Qué provoca que las válvulas de bola se obstruyan en los lodos?
Las obstrucciones suelen deberse a la acumulación de sólidos en la cavidad del cuerpo, los huecos de los asientos, los espacios muertos o las zonas de flujo reducido. La lechada de cal puede agravar el problema, ya que los residuos acumulados pueden endurecerse y formar incrustaciones.
¿Qué válvula es la más adecuada para la lechada de cal?
No existe una válvula universal que sea la mejor opción para todos los sistemas de lodos de cal. Una válvula de bola puede funcionar si cuenta con materiales adecuados para el asiento, superficies con recubrimiento duro, un diseño de paso total o de baja cavidad, y capacidad de lavado. Si el servicio se caracteriza principalmente por la formación de incrustaciones, la sedimentación o la regulación continua del caudal, tal vez sea necesario considerar otro tipo de válvula para lodos.
¿Son las válvulas de bola con asiento metálico más adecuadas para lodos abrasivos?
Las válvulas de bola con asiento metálico pueden ser más adecuadas para lodos abrasivos, ya que resisten mejor el desgaste y la deformación que muchos asientos blandos. Sin embargo, el diseño del asiento, el recubrimiento, el par de apriete, los requisitos de cierre y el acceso para el mantenimiento deben seguir siendo adecuados para el servicio.
¿Se puede utilizar una válvula de bola para lodos con alto contenido de partículas?
Una válvula de bola solo puede utilizarse para lodos con alto contenido de partículas cuando su diseño permita el paso de sólidos y proteja las superficies de sellado. Es posible que se requiera una construcción de paso total, componentes internos resistentes a la abrasión, asientos metálicos, recubrimientos duros y un diseño de cavidad reducida o lavable.
¿Con qué frecuencia se deben inspeccionar las válvulas de bola para lodos?
La frecuencia de las inspecciones depende de la concentración de sólidos, la dureza de las partículas, la frecuencia de los ciclos, la presión, la temperatura y si la suspensión se sedimenta o forma incrustaciones. En lugar de basarse únicamente en un intervalo fijo, los operadores deben estar atentos al aumento del par de apriete, las fugas, la caída de presión, la reducción del caudal y los resultados del lavado.
Conclusión
Las válvulas de bola se pueden utilizar en sistemas de lodos, pero la selección debe basarse en el comportamiento de los lodos y no únicamente en el nombre de la válvula. Una válvula de bola estándar con asiento blando puede funcionar con lodos poco agresivos, pero su uso en lodos abrasivos, con alto contenido de partículas o con cal puede dañar los asientos, rayar la superficie de la bola, aumentar el par de apriete, obstruir las cavidades del cuerpo y provocar fugas.
A la hora de seleccionar una válvula de bola para lodos más resistente, se deben tener en cuenta el flujo de paso total, el material del asiento, el recubrimiento de la bola, el control de la cavitación, el acceso para el lavado, los requisitos de cierre y si la válvula se utiliza para aislamiento o control. Los lodos de cal requieren un cuidado especial, ya que la formación de incrustaciones y la acumulación de cavitación pueden llegar a ser tan importantes como la abrasión.
El mejor resultado se obtiene al adaptar el diseño de la válvula a las condiciones reales de la suspensión antes de encargarla, instalarla y ponerla en servicio.
Revisión final de la solicitud
Si estás evaluando un válvula de bola para aplicaciones con lodos, prepare los datos relativos a la suspensión (concentración de sólidos, tamaño de partícula y dureza), la presión, la temperatura, los requisitos de cierre, el caudal y el método de limpieza antes de solicitar una recomendación. NTGD Valve puede analizar estas condiciones y ayudarle a determinar si una válvula de bola estándar, una válvula de bola diseñada para suspensiones u otra solución de válvula es la más adecuada para la aplicación.
