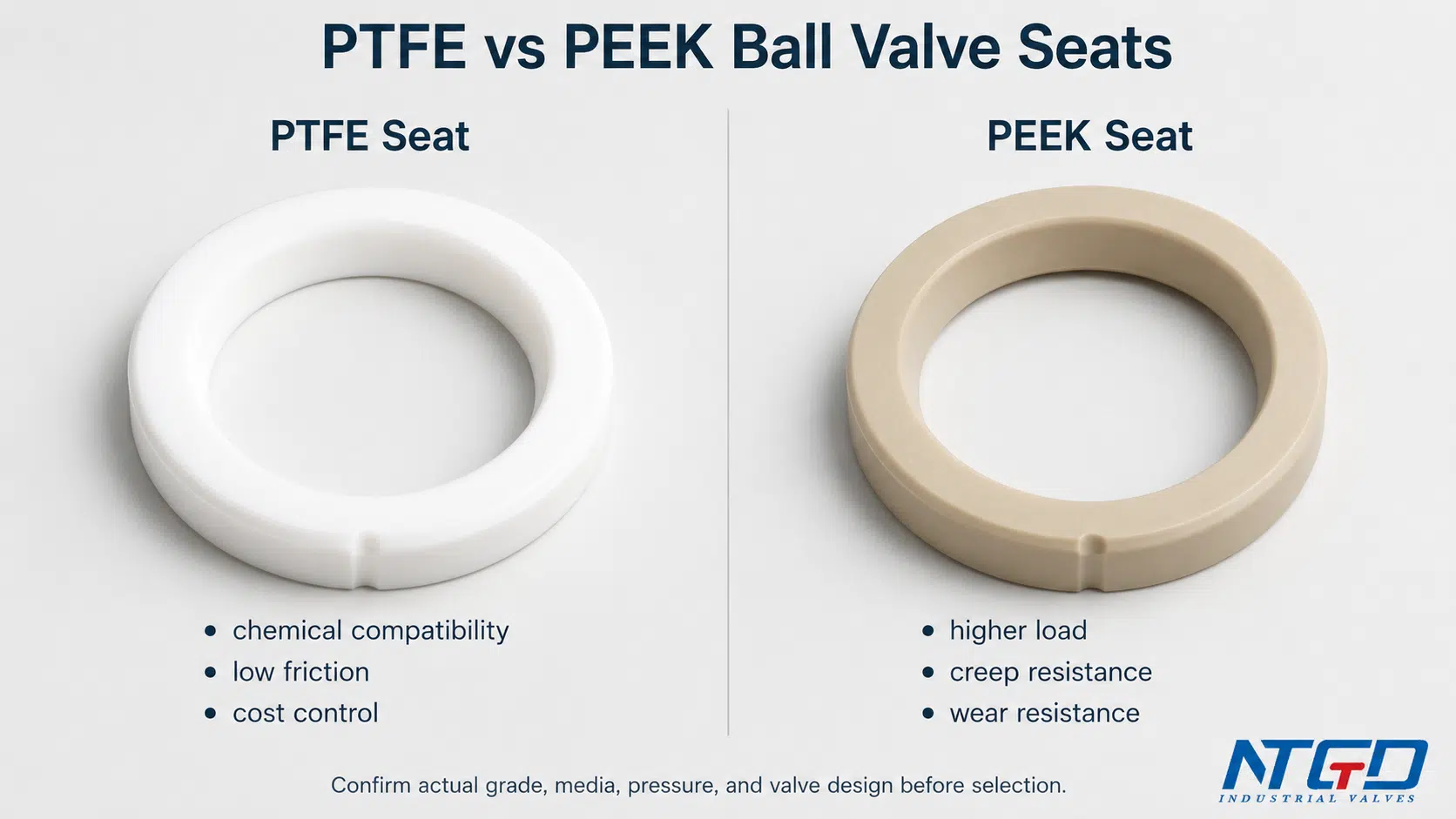

Choisir entre un Siège de soupape en PTFE et un Siège de soupape en PEEK n'est pas une simple comparaison générique de matériaux. Cet article se concentre sur la manière de choisir entre le PTFE et le PEEK pour les applications suivantes sièges de robinets à boisseau sphérique et sélection des matériaux d'étanchéité sur la base des conditions réelles d'exploitation.
Dans une vanne à bille, le siège doit assurer l'étanchéité contre une bille en rotation, résister au fluide du procédé, supporter la charge de pression, contrôler le couple de fonctionnement et rester stable au cours de cycles répétés. C'est pourquoi une simple comparaison entre PTFE et PEEK n'est pas suffisante pour la sélection d'une vanne industrielle.
Pour la plupart des applications de vannes à bille, Le PTFE est préféré lorsque la compatibilité chimique, le faible frottement, la douceur de fonctionnement et le contrôle des coûts sont les principales priorités.. Le PEEK est préféré lorsque le siège de soupape doit supporter une charge mécanique plus élevée, une exposition à des températures plus élevées, une résistance à l'abrasion et au fluage ou une stabilité dimensionnelle dans des conditions de service plus exigeantes..
Il n'existe pas de meilleur matériau universel pour le siège. Le meilleur choix dépend du fluide, de la température, de la pression, de la conception de la vanne, de la fréquence de fonctionnement, des particules présentes dans le fluide, du couple requis, du support de siège et de la pression-température nominale du fabricant.

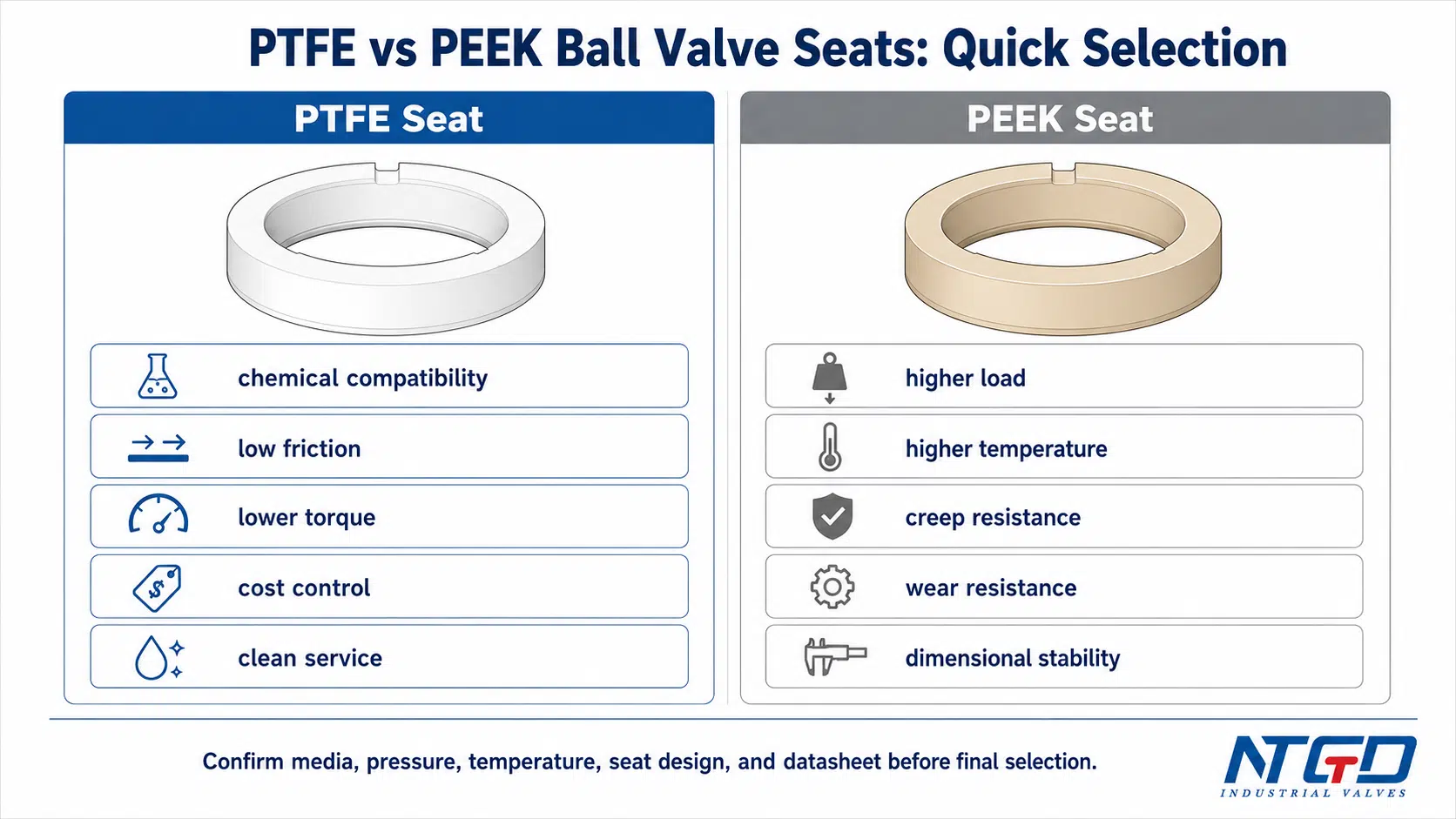

Réponse rapide : PTFE ou PEEK pour les sièges de robinets à boisseau sphérique
Pour une sélection rapide, utilisez la logique suivante :
| État du service | Généralement mieux adapté | Pourquoi c'est important |
|---|---|---|
| Service chimiquement agressif mais à charge modérée | Siège en PTFE | Le PTFE offre souvent une plus grande compatibilité chimique et un faible frottement dans de nombreuses applications de vannes. |
| Il est important d'avoir un faible couple de fonctionnement | Siège en PTFE | Le comportement à faible friction du PTFE peut aider la bille à tourner en douceur et peut réduire la charge de l'actionneur. |
| Service liquide ou gazeux de nettoyage général | Siège en PTFE | Il est largement utilisé, rentable et convient à de nombreux sièges de vannes à bille standard. |
| Pression plus élevée ou charge d'assise plus importante | Siège en PEEK | Le PTFE peut fluer ou se déformer sous l'effet d'une forte contrainte de siège ; la résistance au flottement du PEEK permet de maintenir la forme du siège et la force d'étanchéité. |
| Température plus élevée avec contrainte mécanique | Siège en PEEK | Le PEEK peut conserver sa résistance et sa stabilité dimensionnelle mieux que les grades de PTFE standard dans des conditions exigeantes. |
| Service abrasif ou chargé de particules | Siège en PEEK, selon le modèle | Le PEEK offre généralement une meilleure résistance à l'usure, mais la charge de particules, la fréquence des cycles et la conception du siège doivent encore être vérifiées. |
| Coût initial le plus bas | Siège en PTFE | Le PTFE est généralement plus économique que le PEEK. |
| Cycle de vie prolongé dans des conditions de service sévères | Siège en PEEK | Un coût initial plus élevé peut être justifié lorsque la déformation, l'extrusion ou l'usure du siège entraîne un risque de maintenance. |
En bref : choisir le PTFE lorsque la résistance chimique, le faible frottement et le coût sont prioritaires. Choisissez le PEEK lorsque la solidité, la résistance à l'usure, la résistance au fluage et la stabilité dimensionnelle sont plus importantes.
Ne pas choisir uniquement en fonction du nom du matériau. Le choix final doit tenir compte de l'effet combiné du fluide, de la pression, de la température, de la pression différentielle, du cycle de fonctionnement, du support de siège et de la conception de la vanne.

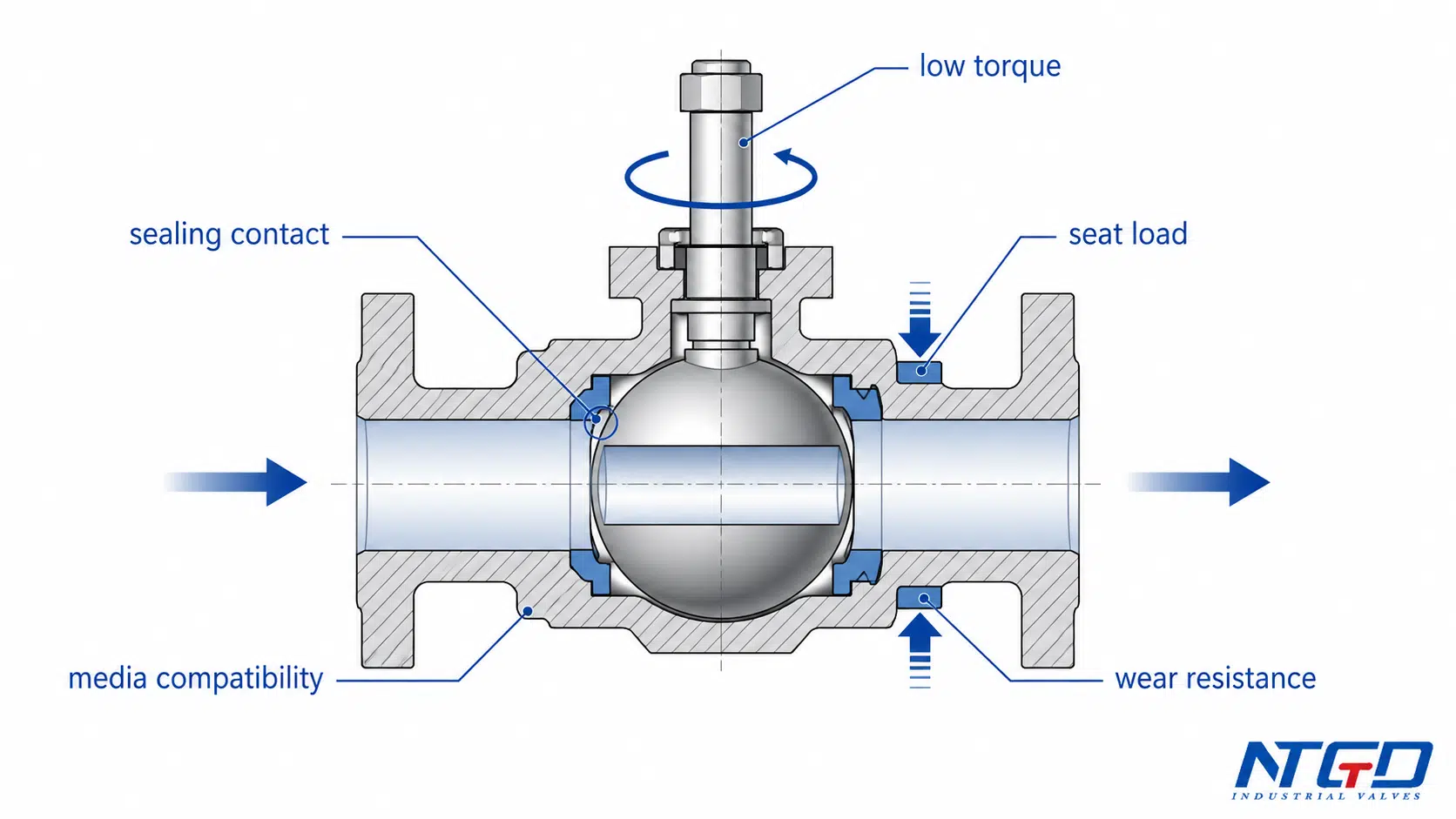

Ce que doit faire le siège d'un robinet à boisseau sphérique
Le siège d'un robinet à bille est la surface de contact étanche entre le corps du robinet et la bille en rotation. Lorsque la vanne est fermée, la bille appuie sur le siège pour bloquer l'écoulement. Lorsque le robinet fonctionne, le siège doit permettre la rotation sans couple excessif, sans dommage et sans perte d'étanchéité.
Le matériau du siège a une incidence sur plusieurs facteurs de performance pratiques :
| Fonction du siège | L'importance de la sélection des vannes |
|---|---|
| Etanchéité à la balle | Un mauvais choix de matériau peut créer des fuites à travers le siège ou une fermeture instable en cas de variations de pression et de température. |
| Charge de pression supportée | Le siège doit résister à la compression, à l'extrusion, à la déformation et à la perte de force d'étanchéité. |
| Permettre une rotation en douceur | Le frottement affecte le couple de fonctionnement, le dimensionnement de l'actionneur et le fonctionnement à long terme. |
| Résister aux attaques des médias | L'incompatibilité chimique peut affaiblir le siège ou modifier son comportement d'étanchéité. |
| Gestion des changements de température | La chaleur peut modifier la rigidité, le comportement de fluage et la force d'étanchéité. |
| Résistance à l'usure | Les particules abrasives ou les cycles fréquents peuvent raccourcir la durée de vie du siège et réduire la fiabilité de la fermeture. |
C'est pourquoi matériau d'étanchéité du robinet à boisseau sphérique devrait être sélectionné dans le cadre de la conception de l'ensemble de la vanne, et pas seulement en comparant les noms des matériaux.
Siège, joint, garniture et joint torique : clarification du champ d'application
Dans les discussions sur les vannes, les termes “siège”, “joint”, “garniture” et “joint torique” sont parfois utilisés ensemble, mais il ne s'agit pas toujours du même composant.
Pour cet article :
- Siège du robinet à bille désigne la surface d'étanchéité en contact avec la bille.
- Matériau du joint se réfère de manière générale aux matériaux utilisés pour prévenir les fuites dans les composants des vannes.
- Joints et joints toriques peuvent sceller d'autres joints ou parties de la valve, mais ce n'est pas l'objet principal du présent document.
L'accent est mis ici sur PTFE vs PEEK pour les sièges de vannes à boisseau sphérique et la sélection des matériaux d'étanchéité, Ce guide n'est pas un guide complet pour chaque joint de vanne, joint de tige ou élastomère.
La place du PTFE et du PEEK parmi les matériaux de siège de robinet à boisseau sphérique
Le PTFE et le PEEK sont tous deux des matériaux polymères utilisés dans les robinets à tournant sphérique, mais ils font partie d'une famille plus large de matériaux de siège et d'étanchéité.
Les catégories courantes de matériaux de sièges ou de joints de robinets à boisseau sphérique sont les suivantes :
| Famille de matériaux | Rôle typique dans la sélection des vannes | Traitement de l'article actuel |
|---|---|---|
| PTFE | Faible frottement, large compatibilité chimique, applications standard à siège souple | Principaux points d'attention |
| PEEK | Plus grande résistance, résistance à l'usure, stabilité dimensionnelle, applications de sièges en polymère pour services sévères | Principaux points d'attention |
| RPTFE / PTFE chargé / TFM | Options de la famille PTFE modifié pour un comportement mécanique amélioré ou des besoins de service spécifiques | Note sur les limites de la lumière uniquement |
| Élastomères de type NBR / EPDM / FKM / Viton | Souvent utilisé dans les joints ou les composants élastomères en fonction du milieu et de la température. | Pas le sujet principal |
| Sièges en métal | Utilisé pour les applications de fermeture à haute température, abrasives ou sévères où les sièges souples ne conviennent pas. | Thème frontalier uniquement |
Cet article compare PTFE et PEEK parce qu'il s'agit de deux choix courants lorsque les ingénieurs évaluent les sièges en polymère pour les robinets à tournant sphérique. D'autres matériaux peuvent être meilleurs pour d'autres services, mais ils doivent être traités dans un guide de sélection des matériaux de sièges de robinets à boisseau sphérique plus large.
Les options de PTFE modifié telles que le RPTFE, le PTFE chargé ou le TFM peuvent parfois constituer des choix intermédiaires lorsque le PTFE standard nécessite un meilleur comportement mécanique. Ils sont apparentés au PTFE, mais ils ne sont pas identiques, et leur compatibilité et leur comportement à la pression et à la température doivent encore être confirmés.
Joints de vanne en PTFE : Points forts, limites et service optimal
Matériau PTFE est l'un des matériaux de siège souple les plus utilisés pour les robinets à tournant sphérique. Il est souvent choisi parce qu'il offre une bonne combinaison de compatibilité chimique, de faible frottement et de rentabilité.
A Siège de soupape en PTFE est couramment utilisé lorsque le service exige un fonctionnement souple de la vanne et une étanchéité fiable dans des milieux propres ou chimiquement exigeants, mais n'impose pas de charge mécanique extrême sur le siège.
Pourquoi le PTFE est-il couramment utilisé dans les sièges de robinets à tournant sphérique ?
Le PTFE présente plusieurs avantages pratiques pour les sièges de vannes à bille.
| Avantage du siège en PTFE | Impact de l'ingénierie |
|---|---|
| Large résistance aux produits chimiques | Convient à de nombreux services chimiques, sous réserve de vérifications de la compatibilité des supports. |
| Faible friction | Aide à réduire le couple de fonctionnement et favorise une rotation plus régulière des billes. |
| Comportement antiadhésif | Peut aider à réduire le collage ou l'accumulation dans certains services de nettoyage. |
| Sélection rentable | Souvent plus économiques que les polymères techniques à haute performance. |
| Bon comportement général d'étanchéité | Utilisé couramment dans de nombreux robinets à tournant sphérique à siège souple standard. |
Pour de nombreuses applications industrielles, le PTFE offre un équilibre pratique entre performance et coût. Il convient souvent aux liquides propres, aux services chimiques, au traitement de l'eau, aux systèmes d'alimentation et de boissons, et aux lignes de traitement générales où la pression, la température et la charge mécanique restent dans les limites de conception du siège du fabricant de vannes.
Limites des sièges en PTFE : Fluage, écoulement à froid et sensibilité à la charge
Le PTFE n'est pas toujours le meilleur choix. Sa principale limite est la stabilité mécanique sous une charge plus élevée ou dans des conditions plus sévères.
Sous l'effet de la pression, de la température ou de contraintes d'assise répétées, le PTFE peut être plus vulnérable :
- fluage ou écoulement à froid ;
- déformation du siège ;
- risque d'extrusion dans certaines conceptions ;
- réduction de la stabilité de l'étanchéité sous une charge plus élevée ;
- une usure plus rapide en cas de service abrasif ou à cycle élevé.
Dans le cas d'un siège de vanne à bille, cela est important car le fluage ou l'écoulement à froid peut réduire la force d'étanchéité au fil du temps. En cas de contraintes d'assise plus importantes, de pression différentielle élevée ou d'exposition à des températures élevées, le siège peut perdre sa forme, créer une voie de fuite ou devenir plus vulnérable à l'extrusion.
Cela ne signifie pas que le PTFE n'est pas fiable dans toutes les applications. Un siège en PTFE bien supporté dans une vanne correctement dimensionnée peut fournir un service fiable. Le risque réel dépend de la géométrie du siège, du support du siège, de la pression et de la température nominales, du fluide et de la conception de la vanne par le fabricant.
Dans certains services, des matériaux PTFE modifiés tels que le RPTFE, le PTFE chargé ou le TFM peuvent être envisagés. Toutefois, ces matériaux ne sont pas identiques au PTFE standard et ne doivent pas être considérés comme des remplacements automatiques sans examen de la compatibilité et de la conception du siège.
Sièges de vanne en PEEK : Points forts, limites et service optimal
Matériau PEEK est un polymère technique haute performance utilisé lorsque le siège d'un robinet à boisseau sphérique nécessite des performances mécaniques supérieures à celles que peut offrir le PTFE standard. A Siège de soupape en PEEK est généralement envisagé pour des applications à haute température, à haute pression, abrasives ou à forte charge où la stabilité dimensionnelle et la résistance à l'usure sont importantes.
Le PEEK n'est pas choisi simplement parce qu'il est “meilleur”. Il est choisi lorsque les conditions de service justifient son coût plus élevé et lorsque sa compatibilité chimique est adaptée au milieu.
Pourquoi le PEEK est-il utilisé pour les sièges à forte charge ou à haute température ?
Le PEEK offre plusieurs avantages dans les applications exigeantes des robinets à tournant sphérique.
| Avantage du siège en PEEK | Impact de l'ingénierie |
|---|---|
| Résistance mécanique plus élevée | Aide le siège à résister à la déformation sous une charge plus élevée. |
| Meilleure résistance au fluage | Stabilité dimensionnelle à la pression et à la température. |
| Résistance à l'usure et à l'abrasion | Utile lorsque les particules, les cycles fréquents ou les contraintes mécaniques augmentent l'usure du siège. |
| Stabilité dimensionnelle | Aide à maintenir la forme du siège et le contact d'étanchéité. |
| Potentiel de service à haute température | Souvent envisagé lorsque le PTFE standard risque de perdre sa stabilité mécanique. |
Un siège en PEEK peut être envisagé pour les applications pétrolières et gazières, les applications énergétiques, les lignes de traitement à haute pression, le traitement chimique avec des fluides compatibles, ou d'autres robinets à tournant sphérique à service sévère. Il est particulièrement utile lorsque le siège doit résister à la compression, à l'extrusion ou à l'usure tout en maintenant une interface d'étanchéité stable.
Limites des sièges en PEEK : Limites de coût et de compatibilité chimique
Le PEEK a également des limites.
La limite la plus évidente est le coût. Le PEEK est généralement plus cher que le PTFE, il ne faut donc pas le choisir uniquement parce qu'il semble plus avancé. Il doit être choisi lorsque le service requiert ses performances mécaniques.
Le PEEK n'a pas non plus automatiquement une plus grande compatibilité chimique que le PTFE. Dans de nombreux services chimiquement agressifs, le PTFE peut encore être le choix le plus sûr ou le plus approprié. La compatibilité du PEEK dépend du milieu, de la concentration, de la température et des conditions de fonctionnement spécifiques. Certains fluides fortement oxydants ou certains environnements de solvants peuvent nécessiter une vérification spéciale avant de choisir le PEEK.
Le PEEK peut également avoir un comportement de couple différent de celui du PTFE car il ne s'agit pas simplement d'un substitut à faible frottement. Le couple de fonctionnement réel dépend de la conception du siège, de l'état de surface, de la charge de pression et de la construction de la vanne. Dans certaines applications, un siège en PEEK peut nécessiter une marge d'actionneur différente ou une conception de siège différente pour atteindre les performances de fonctionnement requises.
Le PEEK doit donc être considéré comme une solution technique différente, et non comme une amélioration automatique du PTFE.

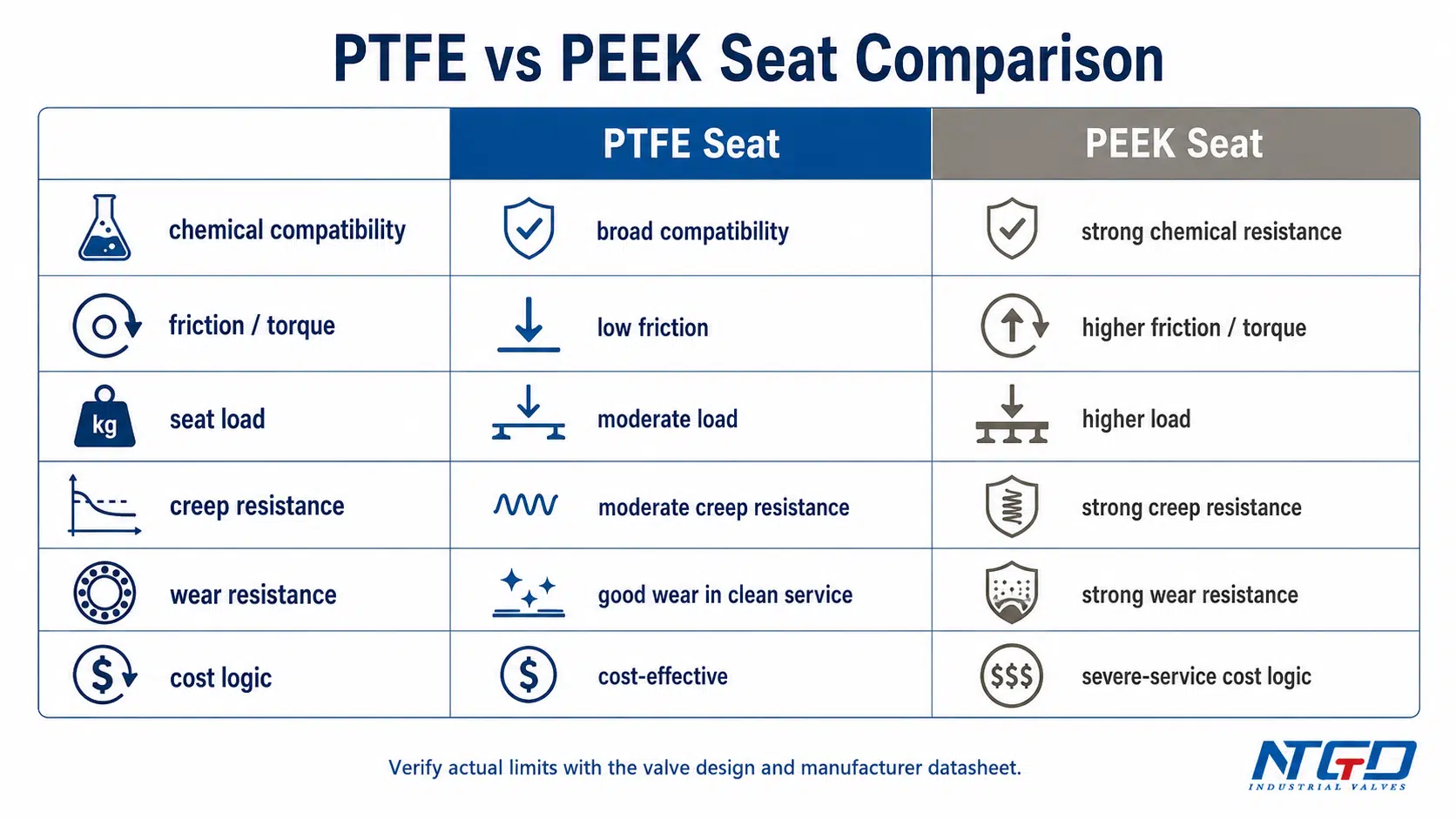

Tableau de comparaison des sièges PTFE et PEEK
Le tableau ci-dessous résume les implications de la sélection des sièges en PTFE par rapport aux sièges en PEEK pour les robinets à tournant sphérique. Les limites de performance exactes doivent toujours être vérifiées par rapport à la fiche technique du fabricant du robinet, catégorie de matériau, pression-température nominale, et les conditions de service.
| Facteur de sélection | Siège de soupape en PTFE | Siège de soupape en PEEK | Implication dans la sélection |
|---|---|---|---|
| Compatibilité chimique | Large résistance chimique dans de nombreux services | Bonne résistance chimique, mais plus dépendante du milieu que le PTFE dans certains services agressifs | Le PTFE offre souvent une plus grande marge de compatibilité chimique, mais le fluide, la concentration et la température doivent encore être vérifiés. |
| Comportement en température | Convient à de nombreux services standard, mais la stabilité mécanique peut diminuer sous l'effet d'une charge et d'une chaleur accrues. | Souvent choisi pour des températures plus élevées où la résistance mécanique doit être conservée. | Ne pas choisir en fonction des seules données de température du matériau ; la pression, la charge du siège et les fluides peuvent réduire la valeur nominale du siège de soupape utilisable. |
| Pression / charge d'assise | Convient à de nombreux robinets à tournant sphérique à siège souple standard | Résistance accrue à la charge, à la compression et à la déformation | Le PEEK est souvent préférable pour les services à forte charge où le fluage ou l'extrusion du PTFE pourrait réduire la force d'étanchéité. |
| Fluage / écoulement à froid | Plus sensible au fluage ou à l'écoulement à froid sous charge | Meilleure résistance au fluage et stabilité dimensionnelle | Le PEEK peut être préféré lorsque la déformation du siège entraînerait des fuites ou un risque de maintenance répétée. |
| Usure / abrasion | Bon dans les services propres ou peu stressants | Meilleure résistance à l'usure dans les services exigeants | Le PEEK peut s'avérer meilleur en présence de particules ou de cycles fréquents, mais la conception du siège et le cycle d'utilisation restent importants. |
| Friction / couple de fonctionnement | Faible frottement ; favorise souvent un fonctionnement en douceur | Plus résistant, mais pas toujours aussi peu glissant que le PTFE | Le PTFE peut être préférable lorsqu'un faible couple est essentiel ; le couple peut également affecter le dimensionnement de l'actionneur et la marge de fonctionnement. |
| Coût | Coût inférieur des matériaux | Coût plus élevé des matériaux | Le PTFE est souvent plus économique ; le PEEK peut être justifié lorsqu'un service sévère augmenterait autrement le risque de maintenance ou de temps d'arrêt. |
| Le service le mieux adapté | Service propre, chimiquement exigeant, à charge modérée | Applications à forte charge, à température élevée, abrasives ou à service sévère | Le choix se fait en fonction des conditions d'utilisation et non de la réputation du matériau. |
| Attention à la sélection | Observer le fluage, l'écoulement à froid et la déformation | Observer la compatibilité chimique, le comportement au couple et le coût | Les données génériques sur les matériaux ne peuvent pas remplacer la fiche technique de la vanne et l'examen de la conception du siège. |
Comment choisir entre le PTFE et le PEEK pour les sièges de robinets à tournant sphérique ?
Comme c'est le cas pour les sélection du robinet à boisseau sphérique, Le meilleur moyen de choisir entre le PTFE et le PEEK est de partir des conditions de service, et non du nom du matériau.
Choisir en fonction du milieu et de la compatibilité chimique
La compatibilité des fluides doit être vérifiée en premier lieu. Un matériau de siège qui semble solide sur le plan mécanique peut néanmoins être défaillant si le fluide attaque le polymère, provoque un gonflement, réduit la résistance ou modifie le comportement de l'étanchéité.
Utiliser le PTFE lorsque :
- une large compatibilité chimique est la principale exigence ;
- le support est propre ou n'impose pas une forte abrasion ;
- Il est important que le frottement soit faible et que le fonctionnement soit régulier ;
- le service de la vanne se situe dans les limites de conception du siège en PTFE.
Utilisez le PEEK lorsque :
- le support est compatible avec le PEEK ;
- le service nécessite une résistance mécanique plus élevée ;
- le siège doit résister à la déformation sous l'effet de la pression ou de la chaleur ;
- le système est soumis à des contraintes d'usure ou de charge plus importantes.
Même si un matériau semble compatible à température ambiante, le comportement d'étanchéité à long terme peut changer lorsque la concentration du fluide, la température de fonctionnement, l'exposition à la pression et les cycles sont combinés. Pour les robinets à boisseau sphérique dans les applications chimiques, ne pas choisir le PTFE ou le PEEK en se basant uniquement sur le nom du matériau.
Choix en fonction de la température, de la pression et de la charge d'appui
La température ne doit jamais être vérifiée seule. Un matériau de siège peut tolérer une certaine température dans les données générales sur les matériaux, mais se comporter différemment à l'intérieur d'un siège de soupape sous pression.
Lors de l'évaluation de la Plage de température du siège en PEEK ou PTFE, n'oubliez pas que les données génériques de température du matériau peuvent être supérieures à la valeur nominale utilisable à l'intérieur d'un siège de soupape pressurisé. La pression, la pression différentielle, la charge du siège, le fluide, le support du siège et la construction de la soupape peuvent tous réduire la température nominale du siège. fenêtre opérationnelle pratique.
Confirmer :
- la qualité du matériau du siège ;
- les produits de remplissage ou de renforcement ;
- classe de pression de la vanne ;
- pression différentielle ;
- conception du siège ;
- compatibilité avec les médias ;
- les conditions réelles de fonctionnement et de perturbation.
Le PEEK est souvent envisagé lorsqu'un siège doit conserver sa forme à des températures et des pressions plus élevées. Le PTFE peut encore donner de bons résultats dans de nombreux services standard, en particulier lorsque la compatibilité chimique et un faible frottement sont plus importants qu'une charge mécanique élevée.
Choisir en fonction de l'abrasion, du cyclage, du couple et du coût du cycle de vie
L'usure et la fréquence d'utilisation influencent également la décision.
Le PEEK peut être une meilleure option lorsque les faces de la valve :
- la pratique fréquente du vélo ;
- particules abrasives ;
- une contrainte d'assise plus élevée ;
- risque d'extrusion du siège ;
- le besoin de stabilité dimensionnelle dans le temps.
Le PTFE peut être une meilleure option lorsque la vanne a besoin d'être remplacée :
- un couple plus faible ;
- fonctionnement sans heurts ;
- bonne étanchéité dans les milieux propres ;
- résistance aux produits chimiques à un coût inférieur.
Le matériau du siège peut également influencer le dimensionnement de l'actionneur et la planification de la maintenance. Si le matériau du siège augmente le couple de fonctionnement ou modifie le comportement du siège sous pression, il peut être nécessaire de revoir la marge de l'actionneur.
Le coût doit être évalué en tant que coût du cycle de vie, et pas seulement en tant que coût d'achat. Le PTFE peut réduire le coût initial. Le PEEK peut réduire le risque de remplacement en cas de service sévère. Le bon choix dépend de la nature du service : standard, modéré ou sévère.

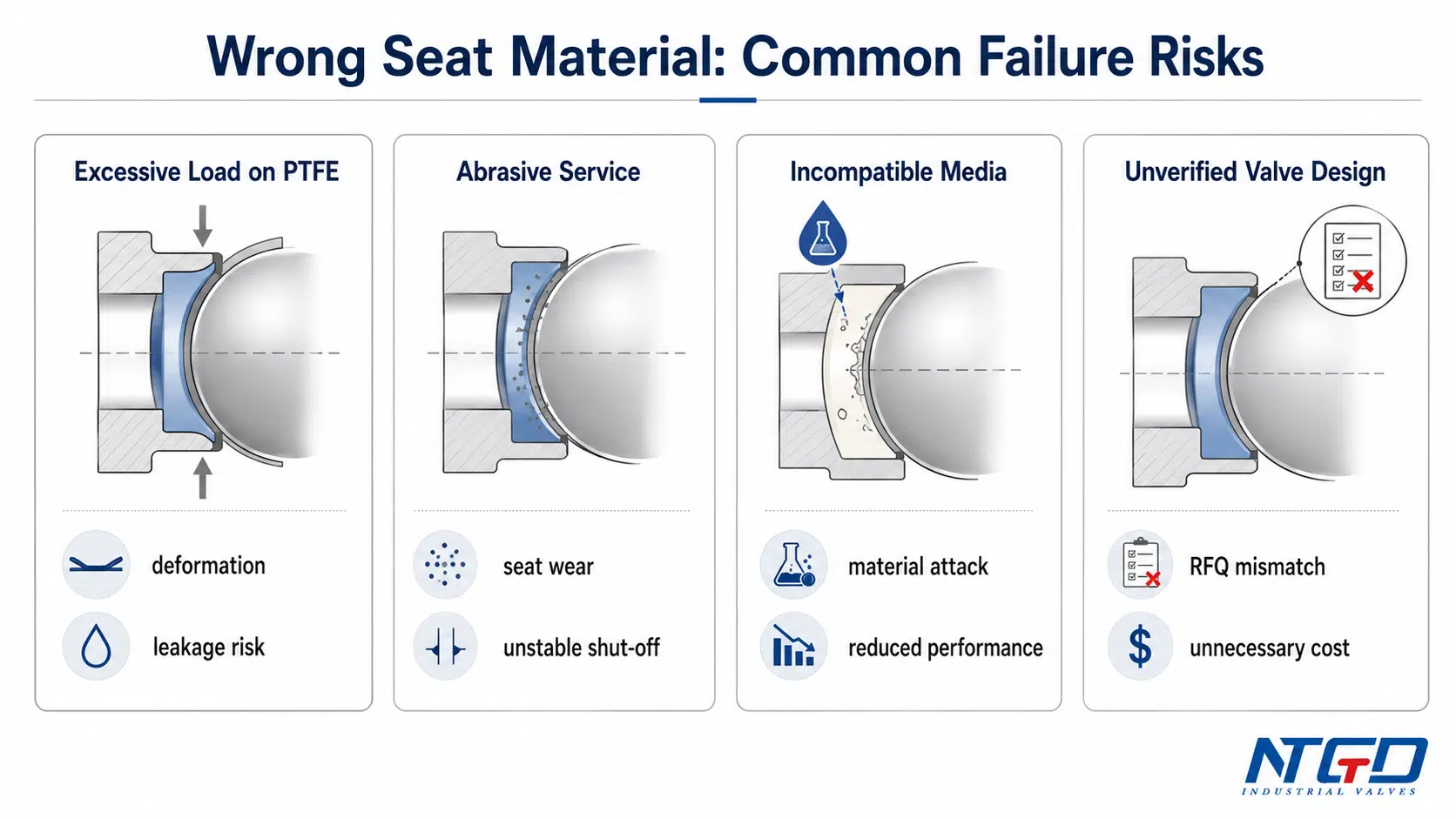

Quels sont les risques liés à l'utilisation d'un mauvais matériau de siège ?
L'utilisation d'un mauvais matériau de siège peut ne pas entraîner de conséquences immédiates. défaillance du robinet à boisseau sphérique, Le système de gestion de l'eau est un outil efficace, mais il peut créer des problèmes de fonctionnement au fil du temps.
Les conséquences possibles sont les suivantes :
| Problème de sélection erronée | Résultat possible |
|---|---|
| PTFE utilisé sous une charge ou une chaleur excessive | Déformation du siège, écoulement à froid, extrusion ou risque de fuite |
| PTFE utilisé dans les services abrasifs ou à cycle élevé | Usure accélérée ou perte de stabilité de l'étanchéité |
| PEEK utilisé dans des milieux chimiques incompatibles | Dégradation des matériaux ou réduction des performances du siège |
| PEEK sélectionné lorsque la priorité est d'obtenir un faible couple | Couple de fonctionnement plus élevé que prévu, en fonction de la conception |
| Matériau du siège choisi sans vérifier les limites de pression et de température | Fuites inattendues ou durée de vie réduite |
| Matériau sélectionné sans confirmation de la conception de la vanne | inadéquation de l'appel d'offres, mauvaise option de siège ou coûts inutiles |
Au-delà de la vanne elle-même, une inadéquation du matériau du siège peut augmenter la fréquence de la maintenance, créer des risques d'arrêts non planifiés ou introduire des problèmes de contamination dans des processus sensibles. Le choix du matériau du siège est donc à la fois une décision d'ingénierie et une décision de fiabilité opérationnelle.
Un bon choix de matériau de siège doit permettre de réduire le risque de fuite, de maintenir un couple stable, de protéger les surfaces d'étanchéité et d'éviter toute maintenance inutile. Il doit également correspondre à la conception réelle du fabricant de vannes, et pas seulement à des données génériques sur les matériaux.
Dernier contrôle d'ajustement avant de choisir le PTFE ou le PEEK
Avant de choisir le PTFE ou le PEEK pour le siège d'un robinet à tournant sphérique, vérifiez les informations suivantes :
| Élément de vérification de l'ajustement | Pourquoi c'est important |
|---|---|
| Les médias | Détermine la compatibilité chimique et la sécurité des matériaux. |
| Température de fonctionnement | Affecte la stabilité du matériau et le comportement d'étanchéité. |
| Pression et pression différentielle | Détermine la charge du siège et le risque d'extrusion. |
| Taille du robinet et classe de pression | Influence la conception du siège et la résistance requise. |
| Fréquence du cycle | Affecte l'usure et la performance à long terme du siège. |
| Particules ou solides abrasifs | Peut orienter la sélection vers des matériaux plus résistants à l'usure. |
| Couple de fonctionnement requis | Permet d'évaluer les avantages du PTFE en matière de faible friction ou les besoins en matière d'actionneurs. |
| Problèmes de propreté ou de contamination | Détermine si l'usure du siège, le délestage ou la réaction des médias crée un risque en aval. |
| Performance d'arrêt requise | Détermine le degré de prudence de la sélection des sièges. |
| Fiche technique du fabricant | Confirme la limite réelle du matériau du siège pour la conception actuelle de la vanne. |

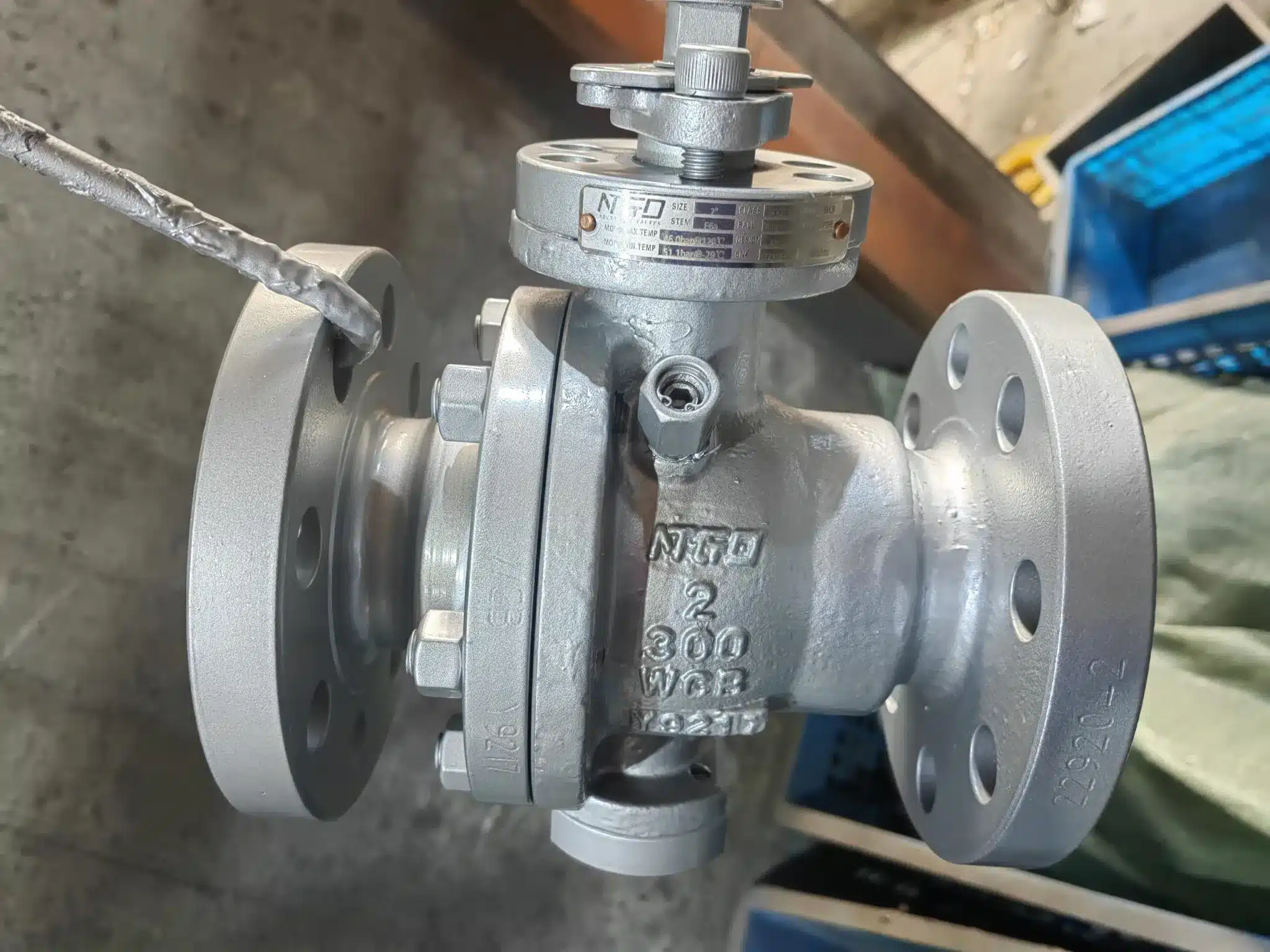

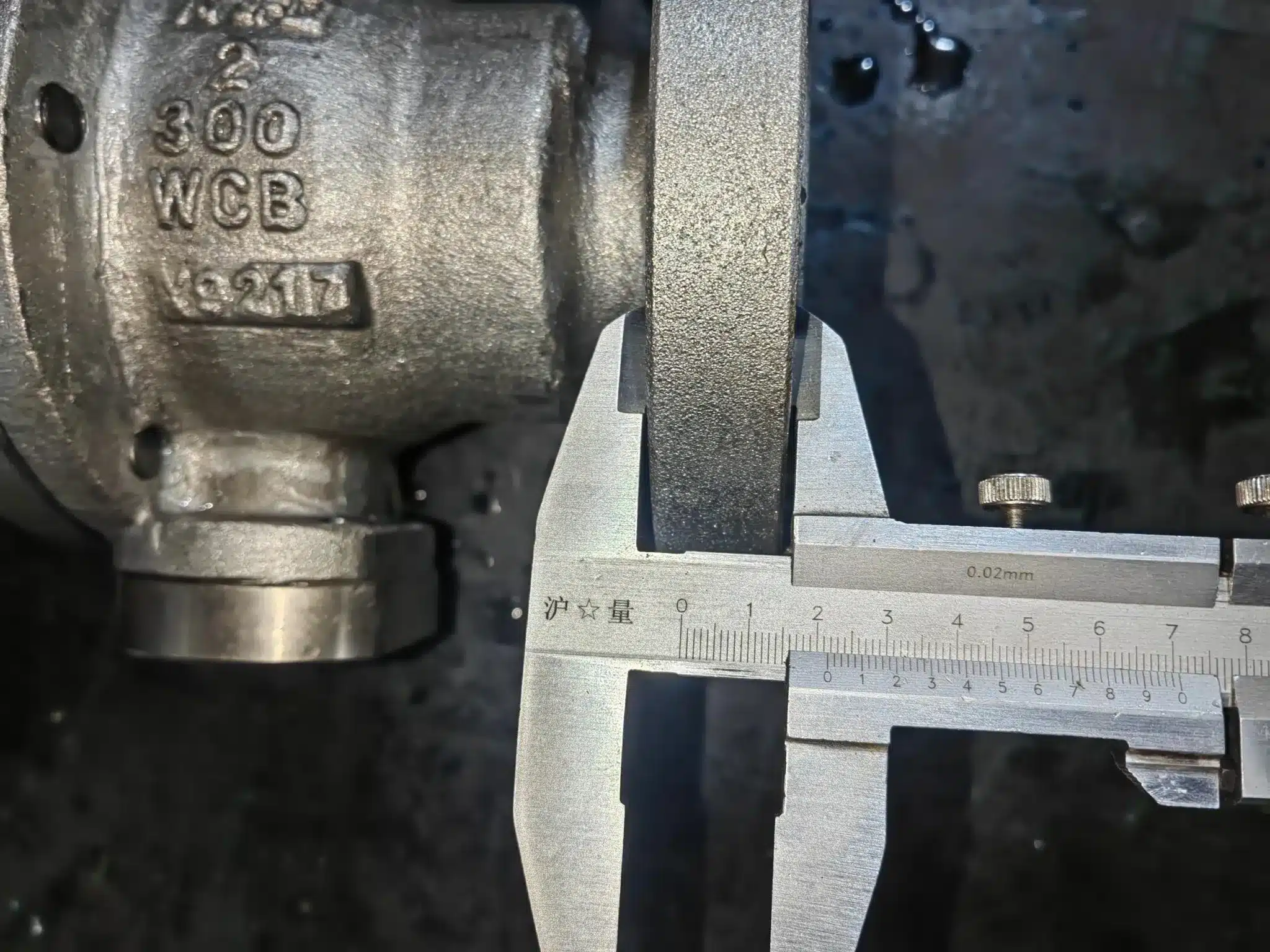

Une fois que l'orientation initiale du matériau est claire, l'étape finale consiste à confirmer le modèle exact de la vanne, la conception du siège, la pression-température nominale et la qualité du matériau à l'aide de la fiche technique du fabricant.
La vidéo d'essai de pression suivante ne compare pas directement le PTFE et le PEEK, mais elle soutient l'étape de vérification finale : la sélection du matériau du siège doit être confirmée en même temps que la conception réelle de la vanne, la classe de pression, les performances d'étanchéité et le processus d'essai du fabricant.
L'examen technique est particulièrement important lorsque le service comprend des milieux mixtes, des conditions perturbées, une pression différentielle élevée, des particules abrasives, des exigences critiques en matière d'arrêt ou une compatibilité chimique incertaine.
Si l'application est standard, propre, chimiquement exigeante et sensible aux coûts, le PTFE peut être un choix pratique. Si le service est plus chaud, à plus haute pression, abrasif ou mécaniquement exigeant, le PEEK peut être un choix intéressant.
FAQ : Sélection des sièges de robinets à tournant sphérique PTFE ou PEEK
Le PEEK est-il meilleur que le PTFE pour les sièges de vannes à boisseau sphérique ?
Pas automatiquement. Le PEEK est une solution différente pour un ensemble différent de problèmes. Il est généralement plus résistant et plus stable sur le plan dimensionnel dans des conditions de charge, de température et d'usure plus élevées. Le PTFE est souvent le meilleur choix technique lorsqu'une large compatibilité chimique, un faible frottement, un couple plus faible et un contrôle des coûts sont plus importants.
Le téflon est-il la même chose que le PTFE ?
Le téflon est un nom commercial communément associé au PTFE. Dans les discussions sur les sièges de soupape, “Téflon contre PEEK” fait souvent référence à PTFE vs PEEK. Pour la sélection technique, il convient de confirmer la qualité réelle du matériau plutôt que de se fier uniquement à la dénomination commerciale.
Quelle est la différence entre les sièges en PTFE et en PEEK ?
Un siège en PTFE est généralement choisi pour sa compatibilité chimique, son faible frottement et la rotation régulière de la bille. Un siège en PEEK est généralement choisi lorsque le siège doit résister à des contraintes d'assise plus élevées, au fluage, à l'abrasion, à la déformation ou au changement de dimension. La différence pratique ne réside pas seulement dans la résistance du matériau, mais aussi dans la manière dont le siège maintient la force d'étanchéité, le comportement du couple et la fiabilité de l'arrêt à l'intérieur de la vanne.
Quel est le meilleur matériau pour les sièges de robinets à boisseau sphérique ?
Il n'existe pas de matériau idéal pour tous les sièges de robinets à boisseau sphérique. Les sièges en PTFE, PEEK, RPTFE, TFM, élastomères et métal peuvent tous convenir à différents services. Le choix du meilleur matériau dépend du fluide, de la température, de la pression, du cycle, du couple, de l'exigence d'arrêt et de la conception de la vanne.
Quelle est la plage de température du siège en PEEK ?
Il n'existe pas de plage de température universelle sûre qui s'applique à chaque siège de soupape en PEEK. La plage utilisable dépend de la qualité du PEEK, des charges, de la pression, du fluide, de la conception du siège et de la pression-température nominale du fabricant de la vanne. La valeur nominale réelle du siège de soupape peut être inférieure aux données génériques du matériau, en particulier lorsque la pression, le fluide et la pression différentielle sont impliqués.
Quand le PTFE doit-il être utilisé à la place du PEEK ?
Le PTFE doit être choisi lorsque sa combinaison d'une large résistance chimique, d'un faible frottement, d'un fonctionnement souple et d'un bon rapport coût-efficacité s'aligne sur le service. C'est souvent le cas pour les lignes de traitement propres, les services chimiques, le traitement de l'eau et les applications d'utilité publique, où les charges mécaniques extrêmes, l'abrasion ou les pressions différentielles élevées ne sont pas les principales préoccupations.
Le RPTFE est-il identique au PTFE ?
Non. Le RPTFE fait généralement référence au PTFE renforcé, qui comprend des charges destinées à améliorer certaines propriétés mécaniques. Il est apparenté au PTFE mais ne doit pas être considéré comme identique. La compatibilité, le comportement pression-température et la conception des vannes doivent encore être confirmés.
Les sièges métalliques font-ils partie de la même sélection ?
Les sièges métalliques font partie de la grande famille des matériaux de sièges de robinets à boisseau sphérique, mais ils répondent à une logique de sélection différente. Ils peuvent être utilisés pour des services à très haute température, abrasifs ou d'arrêt sévère pour lesquels les sièges en polymère souple ne conviennent pas. Cet article se concentre sur les sièges en polymère PTFE et PEEK.
Le matériau du joint du robinet à boisseau sphérique affecte-t-il le couple ou les fuites ?
Le matériau du siège peut affecter la friction, la force d'étanchéité, la déformation, l'usure et le risque de fuite à long terme. Le PTFE peut contribuer à réduire le couple en raison de son comportement à faible frottement. Le PEEK peut offrir une meilleure stabilité sous une charge plus élevée, mais les performances finales en matière de couple et de fuite dépendent de la conception complète de la vanne.
Puis-je remplacer un siège en PTFE par un siège en PEEK dans un robinet à tournant sphérique existant ?
Pas automatiquement. Un siège en PEEK peut nécessiter une poche de siège différente, un support différent, une tolérance de couple différente ou une marge d'actionneur différente. Avant de remplacer le PTFE par le PEEK, confirmez le modèle de vanne, la conception du siège, la pression et la température nominales, la compatibilité chimique et le support du fabricant pour cette option de siège.
Conclusion
Le PTFE et le PEEK peuvent tous deux être des matériaux efficaces pour les sièges de robinets à boisseau sphérique, mais ils résolvent des problèmes différents. Le PTFE est généralement le choix le plus pratique pour la compatibilité chimique, le faible frottement, le fonctionnement en douceur et la maîtrise des coûts. Le PEEK est généralement le choix le plus solide pour les charges et les températures plus élevées, l'abrasion, la résistance au fluage et la stabilité dimensionnelle.
Les sélection la plus sûre n'est pas basée sur la réputation d'un matériau ou sur une seule propriété. Elle doit être basée sur le fluide, la température, la pression, la pression différentielle, la taille de la vanne, la fréquence des cycles, le couple requis, la conception du siège et la fiche technique du fabricant.
Besoin d'aide pour choisir des joints en PTFE ou en PEEK ?
Pour les projets de robinets à tournant sphérique où les conditions de fluides, de pression, de température, de pression différentielle ou de cyclage sont difficiles à évaluer, partagez vos conditions de service avec l'équipe de NTGD Valve. Nous pouvons vous aider à examiner la compatibilité chimique, les effets combinés pression-température et les facteurs de conception du siège pour réduire le risque de sélection avant la spécification finale du robinet.
