Nom de l'auteur : Bruce Zheng
Les robinets à tournant sphérique pour l'industrie chimique sont largement utilisés dans les usines de traitement parce qu'ils offrent une fermeture compacte et rapide pour les fonctions d'isolation. Mais les meilleurs robinets à tournant sphérique pour les applications chimiques ne sont pas définis par un alliage de corps familier, une étiquette générique “résistant aux produits chimiques” ou une revendication de marque. Elles sont définies par le fait que la construction complète de la vanne correspond au service réel sans créer de fuites évitables, de dommages au siège, de corrosion ou de charge de maintenance.
La sélection devient plus claire lorsque l'on sépare trois décisions :
- Un robinet à boisseau sphérique est-il le bon dispositif d'isolation pour ce service ?
- Quelle voie d'accès aux matériaux correspond à l'enveloppe du milieu, de la concentration, de la température et de la pression ?
- Quel type de vanne et quel siège resteront stables en service au lieu de devenir un problème de maintenance récurrent ?
Quand les robinets à boisseau sphérique conviennent parfaitement au traitement chimique - et quand la sélection devient cruciale
Pourquoi les vannes à boisseau sphérique sont-elles couramment choisies pour l'isolation et l'arrêt des produits chimiques ?
Les robinets à tournant sphérique sont souvent très bien adaptés au traitement chimique lorsque les tâches sont principalement des tâches d'entretien. isolation on/off, La conception quart de tour permet un actionnement rapide, une automatisation compacte et une logique simple de fermeture/ouverture qui est précieuse dans les lignes où le contrôle des fuites est important. La conception quart de tour permet un actionnement rapide, une automatisation compacte et une logique simple de fermeture/ouverture qui est précieuse dans les lignes où le contrôle des fuites est important.
Pour les robinets à tournant sphérique destinés aux applications chimiques, cet avantage est particulièrement important lorsqu'une usine a besoin de.. :
- l'isolement rapide de la ligne pendant les perturbations ou les opérations de maintenance
- fermeture à distance ou automatisée
- enveloppes de vannes compactes dans les systèmes montés sur skid ou à tuyauterie dense
- une fermeture fiable dans un service propre ou modérément propre lorsque le système d'assise est correctement adapté
Cela ne fait pas d'eux la réponse par défaut pour chaque tâche chimique. Cela signifie qu'elles sont généralement sélectionnées pour résoudre un problème chimique. problème d'isolement efficacement.
Lorsque le service chimique rend la sélection plus exigeante
Le service chimique devient plus exigeant lorsque le fluide est corrosif, que la température est élevée, que le différentiel de pression est important, que la vanne effectue des cycles fréquents ou que la conduite est soumise à la présence de solides, à la cristallisation, à la formation de flammèches ou à des produits chimiques de nettoyage agressifs. Dans ces conditions, la question passe de “Un robinet à boisseau sphérique peut-il fonctionner ici ?” à “Quelle construction peut survivre ici sans que la fermeture ne devienne un problème de fuite ou de maintenance ?”.”
C'est à ce moment-là que de nombreux articles génériques s'arrêtent trop tôt. Ils expliquent que les robinets à boisseau sphérique sont utiles dans les usines chimiques, mais ils ne transforment pas cette affirmation en une décision de spécification. La question d'ingénierie la plus importante est la suivante :
Quelle construction de soupape isolera le fluide sans demander au siège, au joint ou aux métaux en contact avec le fluide de fonctionner au-delà de leurs limites réelles ?
Une mauvaise réponse ne se traduit généralement pas par un événement dramatique le premier jour. Elle se manifeste plus tard par une fermeture instable, une augmentation du couple, une attention répétée aux joints ou une vanne qui revient sans cesse sur la liste de maintenance.
Les variables de décision qui comptent avant de spécifier une vanne
Avant de spécifier un robinet à boisseau sphérique pour une application chimique, les principales variables sont les suivantes :
- le milieu exact, y compris les contaminants et les agents de nettoyage - les impuretés à l'état de traces peuvent modifier le comportement de la corrosion même si le produit chimique de base semble familier
- la concentration du produit, et pas seulement le nom chimique - la concentration détermine souvent si une voie d'acheminement des matériaux reste acceptable ou s'il est nécessaire de la soumettre à une procédure d'escalade
- la gamme des températures normales et perturbées - la température affecte à la fois le comportement de la corrosion et la capacité de survie des sièges et des joints d'étanchéité
- la pression de fonctionnement et la pression différentielle d'arrêt - la pression modifie le parcours du type, la charge d'étanchéité et la marge mécanique
- le mode d'utilisation modifie l'usure, le couple et la durée de vie du siège.
- que la ligne soit propre, sale, abrasive ou sujette à des accumulations - les solides et les dépôts peuvent modifier complètement les performances du siège
- l'attente réelle en matière de fermeture, y compris la sensibilité aux fuites et la tolérance à l'entretien - toutes les lignes de produits chimiques n'exigent pas la même stabilité d'étanchéité à long terme
Ces variables déterminent à la fois l'itinéraire du matériau et l'itinéraire du type de vanne, tout comme elles le font dans le cadre d'une approche plus large. sélection du robinet à boisseau sphérique travail.

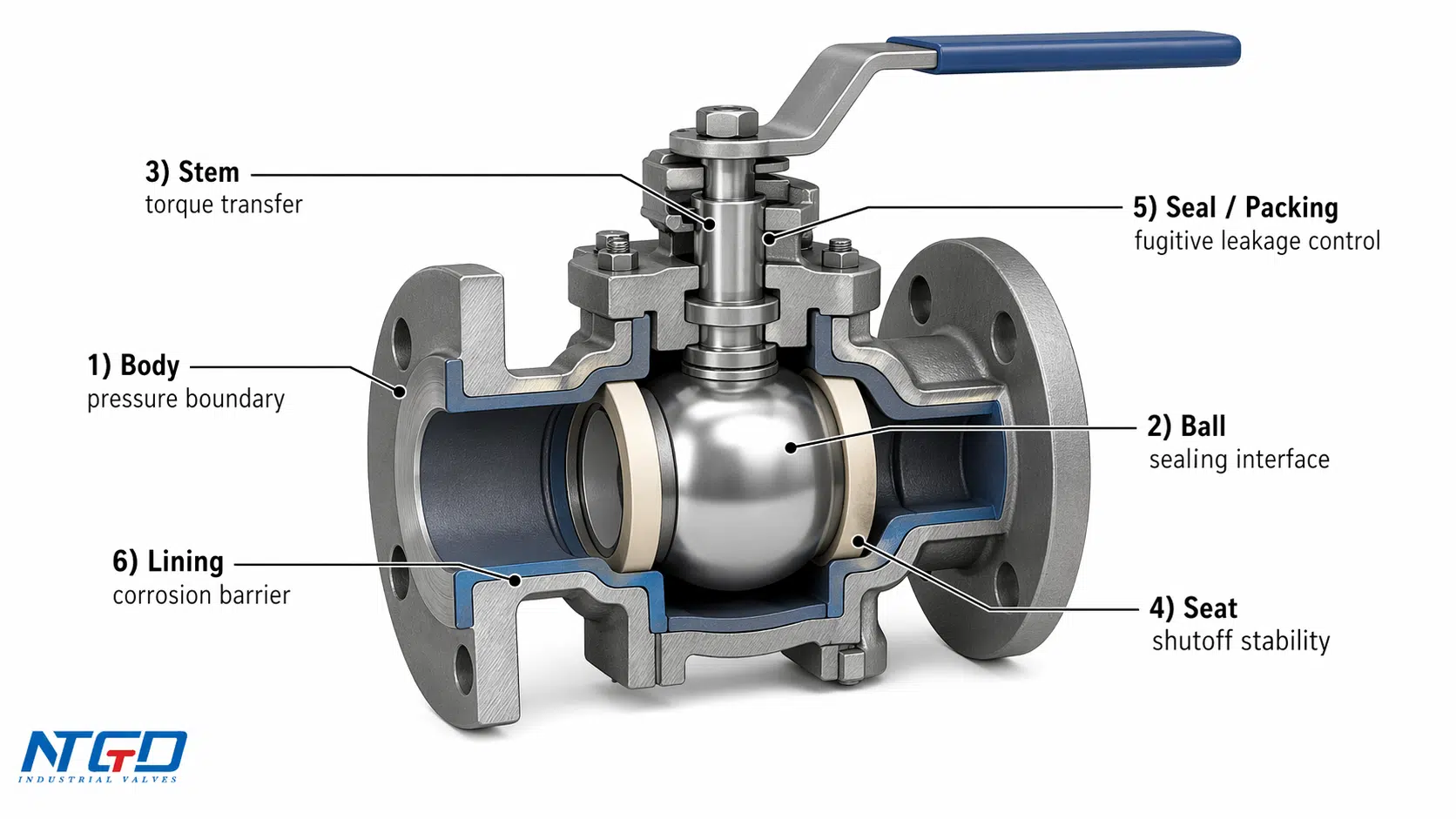

Quelles sont les pièces des robinets à tournant sphérique qui déterminent réellement la sélection des services chimiques ?
Une erreur de sélection courante consiste à traiter le “matériau du robinet” comme si un robinet à boisseau sphérique était un article à matériau unique. En service chimique, ce n'est pas le cas. Les différentes pièces sont soumises à des contraintes différentes, et la couche de compatibilité la plus faible détermine souvent si le robinet reste étanche et peut être entretenu.
| Partie du robinet à boisseau sphérique | L'importance du service chimique | Problèmes de sélection typiques |
|---|---|---|
| Corps | Assure le confinement de la pression et la résistance à la corrosion primaire | Taux de corrosion susceptible de réduire l'intégrité des limites de pression, de créer des voies de fuite ou de raccourcir la durée de vie des structures |
| Boule | Forme l'interface de scellement et voit directement le support | Attaque de surface, piqûres, usure et dégradation de la finition qui peuvent déstabiliser l'obturation |
| Tige / garniture en contact avec le liquide | Porte le couple et peut être partiellement exposé au milieu. | Corrosion, grippage, usure des garnitures et problèmes de support de joint qui affectent le fonctionnement et le confinement |
| Siège | Détermine l'étanchéité de la fermeture et le comportement à l'usure | Gonflement chimique, durcissement, écoulement à froid, érosion ou déformation thermique entraînant une fuite |
| Sceau / emballage | Contrôle des fuites vers l'atmosphère et support d'étanchéité interne | Risque de fuite fugitive, durcissement, perméation, extrusion et perte de stabilité de l'étanchéité à long terme |
| Doublure | Crée une barrière contre la corrosion en cas d'utilisation d'une voie recouverte d'un revêtement. | Perméation, limite de température, performance sous vide et dommages mécaniques susceptibles d'exposer l'enveloppe de pression |
Corps, bille et tige : la voie du métal en contact avec le fluide
Le corps, le boisseau et la tige constituent le cœur métallique de la vanne. Dans de nombreux services chimiques, c'est sur ces pièces que les acheteurs se penchent en premier lieu : voies en acier inoxydable, voies en alliage de nickel, voies en famille de titane ou autres options résistantes à la corrosion. C'est important, mais ce n'est pas toute la réponse.
Un matériau de corps qui semble acceptable sur le papier ne garantit pas que l'ensemble de la vanne soit acceptable. La surface du boisseau, la tige et les autres pièces métalliques en contact avec le fluide doivent encore résister au fluide et fonctionner avec le siège et le système d'étanchéité sélectionnés.
Siège, joint et revêtement : quand la compatibilité change souvent le résultat
Les matériaux des sièges et des joints modifient le résultat de la sélection bien plus souvent que ne l'admettent les articles génériques, en particulier lorsque des choix tels que Joints de vannes à boisseau sphérique PTFE vs. PEEK peut modifier sensiblement l'adéquation du service.
Dans la pratique, les robinets à tournant sphérique résistants aux produits chimiques ne sont pas définis uniquement par l'alliage du corps. Ils sont définis par le compatibilité combinée de :
- les matériaux de la limite de pression
- les parties métalliques en contact avec l'eau
- le système de sièges
- les éléments d'étanchéité
- tout système de revêtement utilisé pour protéger l'enveloppe de pression
Pourquoi la construction d'un robinet à bille est plus importante qu'un seul “meilleur matériau” ?”
L'idée d'un “meilleur matériau” semble efficace, mais dans le cadre d'un traitement chimique réel, c'est généralement le mauvais point de départ. Un service peut orienter la décision vers un corps plus résistant à la corrosion, tandis qu'un autre peut placer la véritable limite sur le siège, la garniture ou le type de vanne lui-même.
C'est pourquoi les matériaux recommandés pour les robinets à tournant sphérique utilisés dans le traitement chimique doivent toujours être considérés comme une option. décision relative à l'itinéraire de construction, Il ne s'agit pas d'une réponse en un mot.
Comment choisir les matériaux des robinets à tournant sphérique pour le traitement chimique
Corps métallique et routes des matériaux en contact avec le fluide
Pour les robinets à tournant sphérique à corps métallique utilisés dans le traitement chimique, le point de départ est généralement la résistance à la corrosion et la résistance mécanique du corps et des métaux en contact avec le fluide. Robinets à tournant sphérique en acier inoxydable pour le traitement chimique sont souvent la voie de départ par défaut pour les services neutres à modérément corrosifs où la chimie, la concentration et la température restent à l'intérieur d'une fenêtre de compatibilité bien comprise. Cela ne fait pas de l'acier inoxydable une solution universelle pour les services chimiques.
La démarche devient plus exigeante lorsque le milieu est fortement oxydant, plus corrosif avec le temps, plus chaud, plus sensible à la concentration ou plus pénible sur l'ensemble du cycle de vie. À ce stade, les acheteurs s'orientent souvent vers l'évaluation d'un alliage supérieur, l'examen de la construction doublée ou une autre voie plus conservatrice pour les matériaux. En termes pratiques :
- Utiliser des itinéraires inoxydables lorsque le support et l'enveloppe du service restent confortablement à l'intérieur d'une fenêtre de compatibilité vérifiée.
- Passer à un alliage supérieur lorsque la gravité de la corrosion, le comportement oxydant ou l'exposition pendant le cycle de vie dépassent cette fenêtre.
- Considérer voies revêtues ou non métalliques lorsque l'attaque chimique devient le principal problème et que la fonction mécanique permet encore cette construction.
C'est la façon la plus utile de lire sélection des matériaux pour les robinets à tournant sphérique dans les environnements corrosifs.
Voies d'accès au siège, au joint et au revêtement
Les matériaux à siège souple sont courants parce qu'ils permettent une fermeture à faible couple et une isolation étanche dans un service chimique propre. Les circuits à base de PTFE restent largement envisagés lorsque la compatibilité chimique est forte et que le service reste dans les limites des sièges souples. D'autres polymères ou sièges renforcés peuvent être utilisés lorsque la résistance à l'usure, la résistance au fluage ou la température exigent davantage du siège.
L'itinéraire change lorsque le service devient plus chaud, plus abrasif ou plus pénible pour les matériaux souples. C'est à ce moment-là que les robinets à tournant sphérique à siège métallique pour service chimique à haute température ou les sièges pour service sévère deviennent pertinents. Le compromis est d'ordre pratique : l'adoption d'un siège métallique peut améliorer la capacité de survie dans les conditions difficiles, mais elle modifie les attentes en matière d'arrêt, le profil du couple et la structure des coûts.
A Robinet à boisseau sphérique en PTFE pour service chimique peut être une solution efficace dans la bonne fenêtre de fonctionnement. Ce n'est pas une réponse universelle dès que la température, la pression, l'usure, le cyclage ou l'exposition à la perméation sortent de cette fenêtre.

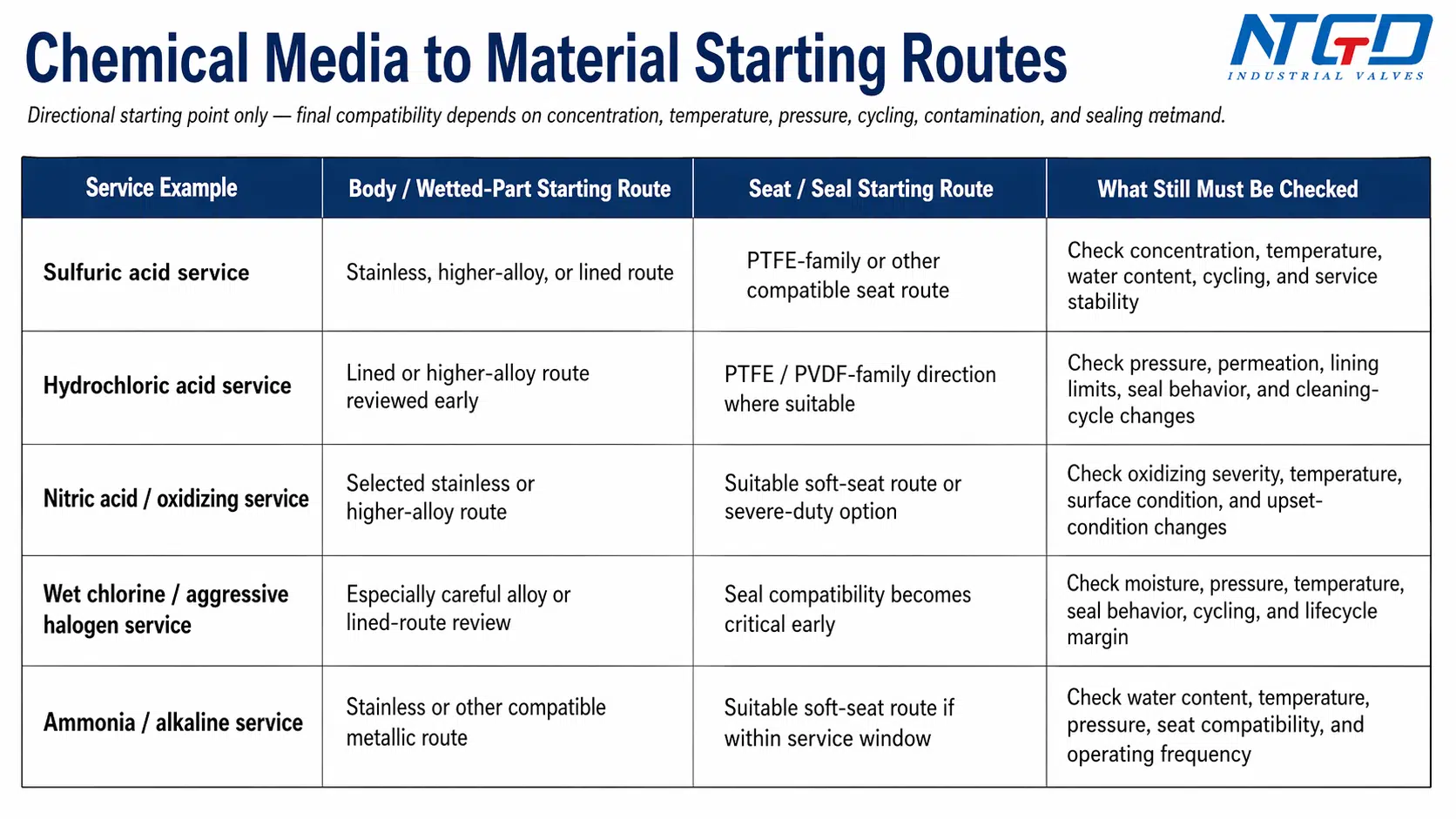

Lire les orientations de média à média sans les considérer comme une réponse universelle
Le tableau ci-dessous est une point de départ directionnel, La vérification de la compatibilité finale n'est pas un substitut à la vérification de la compatibilité finale. Tout itinéraire de départ doit encore être vérifié par rapport à l'enveloppe de service complète déjà définie par le fluide, la concentration, la température, la pression, le schéma d'utilisation et la demande d'étanchéité.
| Exemple de service | Corps commun / voie de départ de la pièce en contact avec le fluide | Trajet de départ du siège commun / du joint d'étanchéité | Ce qui doit encore être vérifié |
|---|---|---|---|
| Service de l'acide sulfurique | Voie inoxydable, voie de l'alliage supérieur ou voie de la doublure en fonction de la concentration et de la température | Circuit de siège de la famille PTFE ou autre compatible, en fonction de la température et de l'usure | Gamme de concentration réelle, variation de température, teneur en eau, fréquence des cycles et stabilité du service ou oscillation entre les conditions. |
| Service de l'acide chlorhydrique | L'itinéraire doublé ou l'itinéraire en alliage supérieur est souvent revu à un stade précoce. | La direction de la famille PTFE/PVDF peut être envisagée lorsqu'elle est appropriée. | Niveau de pression, exposition à la perméation, limites du revêtement, comportement du joint, et si la contamination ou les cycles de nettoyage modifient le fonctionnement. |
| Acide nitrique ou service oxydant | Voie inoxydable ou alliage supérieur sélectionné en fonction de la concentration et de la température exactes | Voie d'accès souple chimiquement adaptée ou option de service sévère selon les besoins | Le degré d'oxydation, la plage de température, l'état de surface, l'attente en matière d'étanchéité et la question de savoir si des conditions perturbatrices modifient le tableau de compatibilité. |
| Chlore humide ou service halogène très agressif | Nécessite un examen particulièrement minutieux de l'alliage ou de l'itinéraire doublé | La compatibilité des joints devient critique dès le début | Conditions d'humidité, pression, température, comportement du joint, modèle de cyclage et marge du cycle de vie |
| Service ammoniacal ou alcalin | Inox ou autre voie métallique compatible en fonction de la pureté et de la température | Itinéraire approprié pour les sièges souples si l'on se trouve à l'intérieur de la fenêtre de service | Teneur en eau, température, pression, compatibilité des sièges, fréquence de fonctionnement et exposition à l'entretien |
Un tableau de matières n'est utile que s'il conduit à une meilleure question de suivi :
Quelle condition pourrait faire sortir ce service de l'itinéraire de départ et l'amener à prendre une décision de construction différente ?
Quelles sont les conditions de service qui modifient la décision relative aux matériaux ?
Le choix des matériaux ne doit pas être dissocié des conditions de service. Le même produit chimique peut indiquer des voies différentes lorsque la concentration, la température, la pression, les cycles ou les exigences d'arrêt changent.
Famille chimique et concentration
Un nom chimique ne suffit pas à lui seul. La concentration peut complètement changer le tableau de la corrosion, en particulier lorsque les ions, la contamination ou l'attaque localisée commencent à modifier le comportement d'un matériau en service, comme nous l'avons vu dans la section Référence à la corrosion d'Emerson.
Il en va de même en cas de présence de contaminants à l'état de traces, de liquides de nettoyage ou de résidus de processus.
Pour la compatibilité des matériaux des robinets à tournant sphérique avec les produits chimiques, l'acheteur doit confirmer :
- famille chimique exacte
- concentration des opérations et concentration des perturbations
- si le service est propre, humide, sec, oxydant, réducteur ou contaminé
- si la ligne est nettoyée par lots, en continu, par intermittence ou fréquemment
Température, pression et enveloppe de service
La température modifie à la fois le comportement à la corrosion et les performances des matériaux souples. La pression modifie la demande mécanique sur le corps et la charge d'étanchéité à travers l'interface d'obturation, et Limites pression-température ASME B16.34 doivent encore être vérifiés par rapport au matériau de carrosserie sélectionné.
Lorsque les deux augmentent en même temps, la réponse matérielle peut changer rapidement.
Une pression élevée peut à elle seule faire évoluer la conception de la soupape vers une route soutenue par un tourillon. Une température élevée peut éloigner le siège d'un siège souple. Lorsque l'attaque chimique et la température se combinent, les matériaux de l'enveloppe de pression et l'itinéraire siège/joint doivent être réévalués.

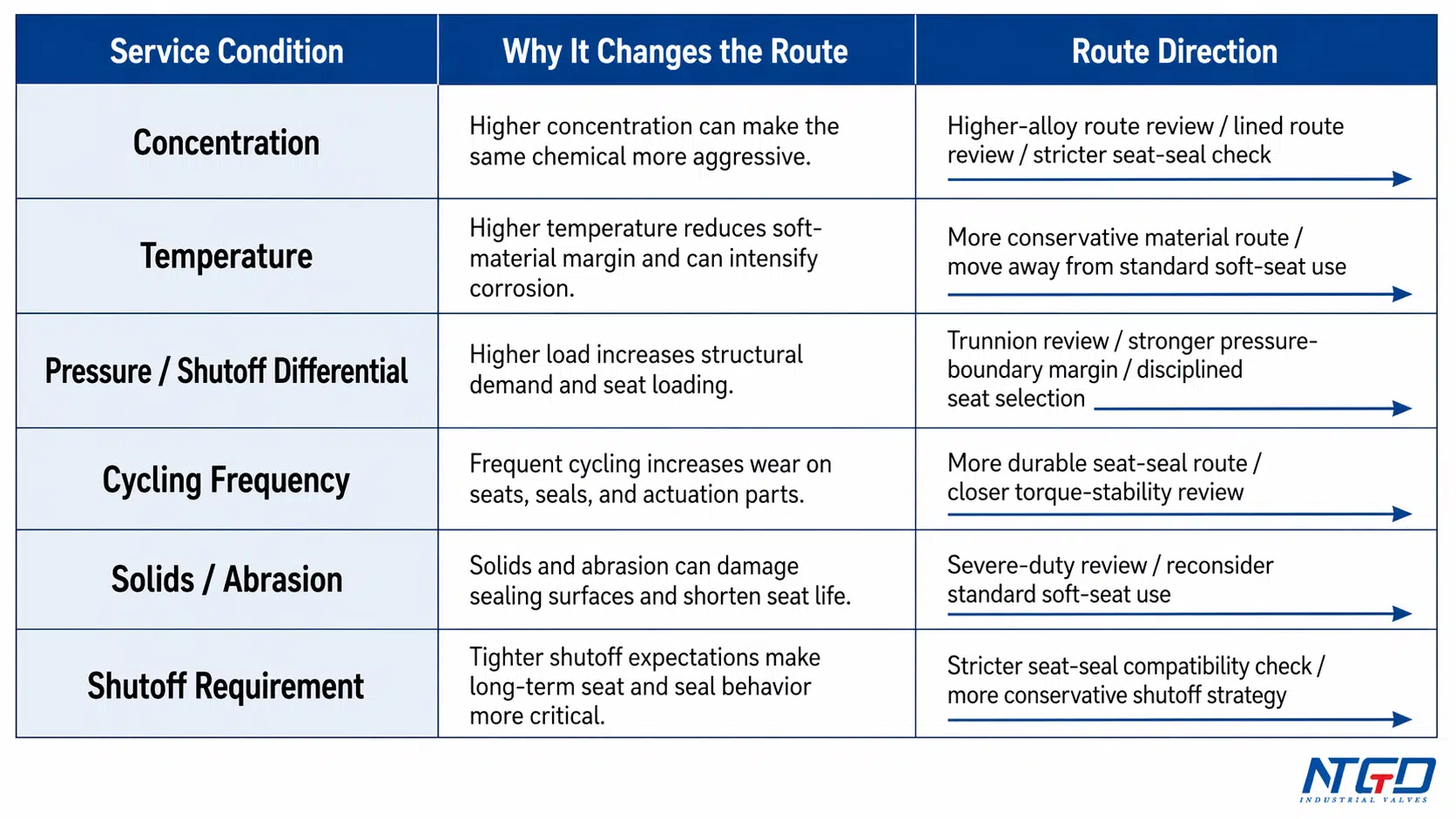

Attentes en matière d'arrêt, exposition à l'usure et limites de compatibilité
Une ligne d'isolation propre avec un cycle modéré pose une question différente d'une ligne qui connaît une contamination abrasive, un cycle sévère, une oscillation thermique ou une faible sensibilité aux fuites. Plus l'attente en matière de fermeture est exigeante, plus le comportement du siège et du joint est important.
| Variable de service | Pourquoi cela change la décision | Ce vers quoi elle pousse souvent la sélection |
|---|---|---|
| Concentration plus élevée | Peut rendre le même support beaucoup plus agressif | Alliage supérieur, revêtement ou voies de compatibilité plus soigneusement vérifiées, avec un nouveau contrôle plus strict du comportement du siège et du joint. |
| Température plus élevée | Accélère la corrosion et réduit la marge des matériaux mous | Un choix de matériaux plus conservateur, un examen plus strict de la compatibilité et un éloignement possible des sièges souples standard. |
| Pression plus élevée / différentiel d'arrêt | Augmentation de la demande de structures et de joints | Révision des itinéraires, renforcement de la marge de pression et sélection plus rigoureuse des sièges. |
| Cyclisme fréquent | Augmente l'usure des sièges, des joints et des composants d'actionnement | Des circuits de sièges et de joints plus durables, une planification de l'entretien plus rigoureuse et une attention plus grande portée à la stabilité du couple. |
| Solides / abrasion | Endommage les sièges souples et les surfaces d'étanchéité | Réexamen de l'utilisation de sièges souples en cas de service sévère et réexamen éventuel de l'utilisation de sièges souples en cas de service sévère |
| Exigence d'étanchéité | Le comportement du siège et du joint devient plus critique au fil du temps. | Des choix d'étanchéité plus conservateurs et un examen plus strict de la stabilité de l'arrêt à long terme |
À ce stade, l'accent n'est plus mis sur la recherche d'un seul “meilleur matériau”, mais sur la sélection d'un itinéraire tenant compte de l'ensemble du profil de service.

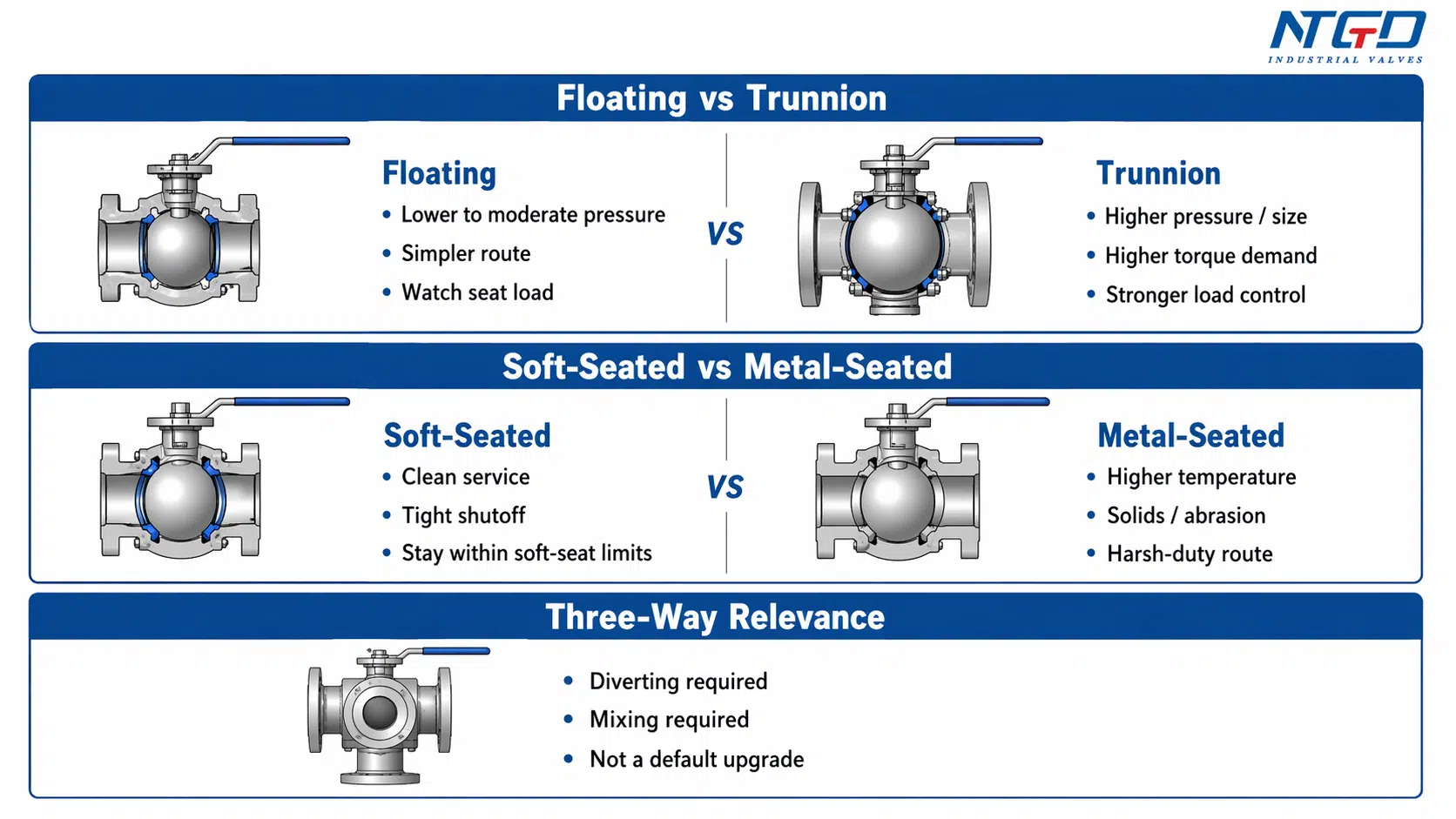

Choisir le bon type de robinet à boisseau sphérique pour les applications chimiques
Le choix du matériau ne suffit pas. Le type de vanne doit encore correspondre à l'application. Une page consacrée aux robinets à tournant sphérique pour les applications chimiques ne peut donc pas s'arrêter à la couche de matériaux.

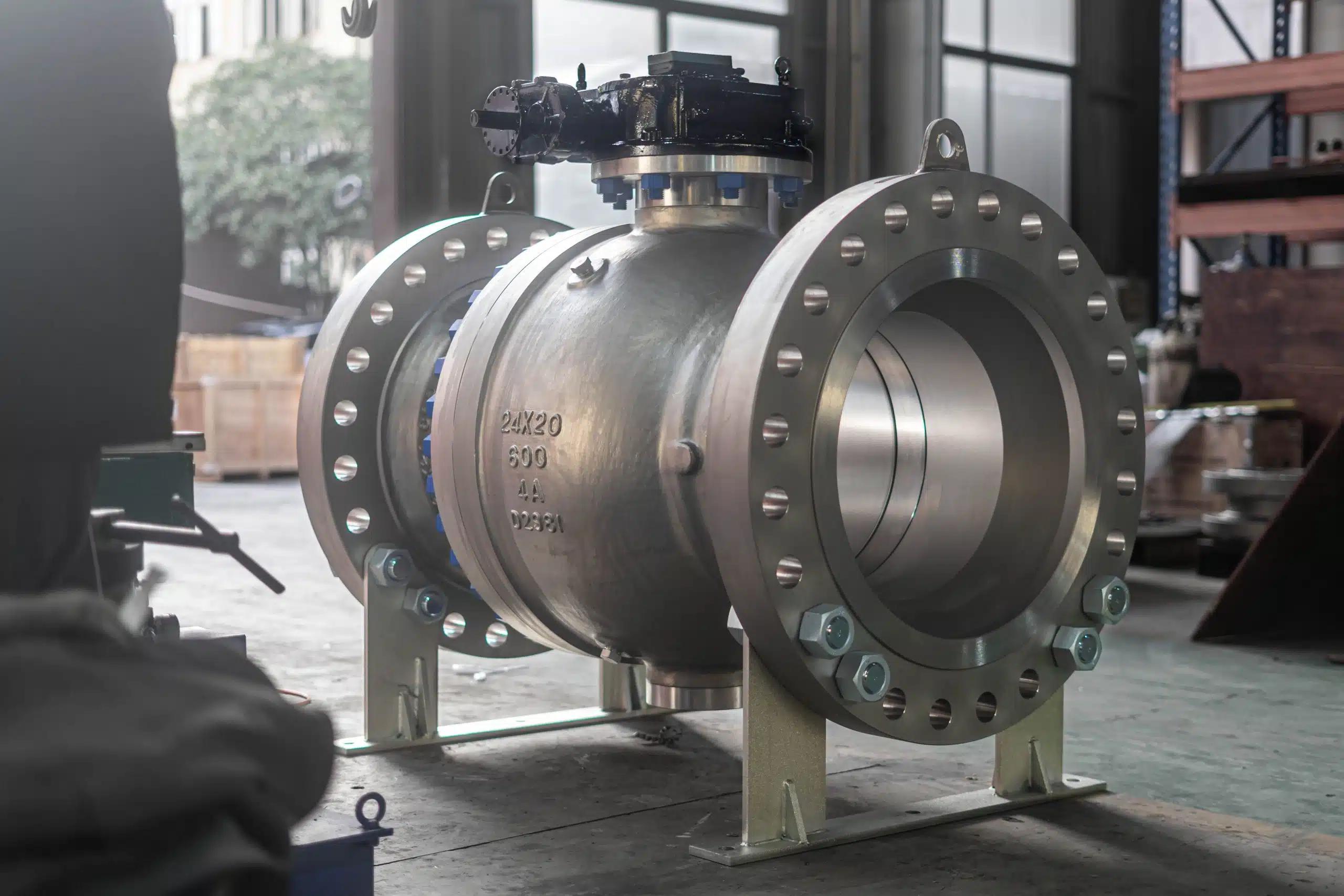

Robinets à tournant sphérique flottants ou à tourillon
Un robinet à boisseau sphérique flottant est généralement envisagé dans les services de petite taille ou à pression faible à modérée, où l'étanchéité et la simplicité de construction sont des priorités. A robinet à boisseau sphérique monté sur tourillon devient plus attrayante lorsque la demande de taille, de pression ou de couple de fonctionnement augmente.
La question de l'ingénierie n'est pas de savoir si l'un des deux est meilleur en général. Il s'agit de savoir si l'un des deux est meilleur que l'autre. l'enveloppe de pression, la gestion du couple, la charge du siège et la demande d'automatisation peut modifier l'itinéraire le plus judicieux.
Frontières souples ou métalliques
Il s'agit de l'une des limites les plus importantes entre le type et le matériau dans les services chimiques. Une voie à siège souple est souvent privilégiée lorsque des fluides propres et une fermeture étanche sont des priorités, et lorsque la température et l'exposition à l'usure restent dans l'enveloppe exploitable du matériau du siège.
A route à emboîtement métallique devient plus pertinent lorsque la température, le clignotement, l'abrasion, les solides ou les cycles sévères poussent le service au-delà de ce qu'un siège souple peut supporter pour un cycle de vie acceptable.
Le compromis est pratique : un siège métallique peut améliorer la survie dans des conditions de service difficiles, mais il modifie les attentes en matière de fermeture et augmente souvent la complexité de fonctionnement et d'achat.
Trois voies, conception des ports et choix d'actionnement lorsque le processus l'exige
Robinets à boisseau sphérique à trois voies ne sont pas une mise à niveau par défaut.
Elles sont utiles lorsque le processus nécessite effectivement de détourner ou de mélanger les voies d'écoulement. Les conceptions à orifices pleins peuvent être importantes en cas de perte de charge, de rinçage ou de problèmes de nettoyabilité. Les conceptions à orifice réduit peuvent encore être acceptables lorsque le procédé le permet. L'actionnement devient critique lorsque l'arrêt à distance, la répétabilité ou l'isolation automatisée font partie des exigences du système.
| Trajet de la vanne | Alors qu'il est communément considéré comme | Ce qu'il faut voir |
|---|---|---|
| Robinet à boisseau sphérique flottant | Petites tailles, pression modérée, service d'isolation propre | Chargement du siège sous une pression différentielle plus élevée, exposition à l'usure et stabilité du couple au cours du cycle |
| Robinet à boisseau sphérique à tourillon | Pression plus élevée, taille plus grande, pression différentielle plus élevée | Complexité, coût et planification de l'entretien liés à une construction plus lourde |
| Robinet à boisseau sphérique à siège souple | Service de produits chimiques propres nécessitant une fermeture étanche | Limite de température, compatibilité chimique dans toute l'enveloppe de service, gonflement, fluage, usure et abrasion |
| Vanne à bille à siège métallique | Haute température, abrasif, service chimique sévère | Attentes en matière d'arrêt, couple, coût du cycle de vie et justification de l'utilisation d'un système à usage intensif. |
| Robinet à boisseau sphérique à trois voies | Traiter les tâches d'acheminement, de détournement et de mélange | Complexité du parcours d'écoulement, nettoyabilité et compatibilité entre tous les passages mouillés |
| Itinéraire complet | Quand une perte de charge plus faible et une meilleure rinçabilité sont importantes | L'enveloppe, le coût et la question de savoir si le processus bénéficie réellement d'une voie d'écoulement plus large. |
| Parcours actionné | Isolation à distance, arrêt d'urgence, fonctionnement automatisé | Logique de sécurité, disponibilité de l'air et de l'énergie, répétabilité et assistance à la maintenance |

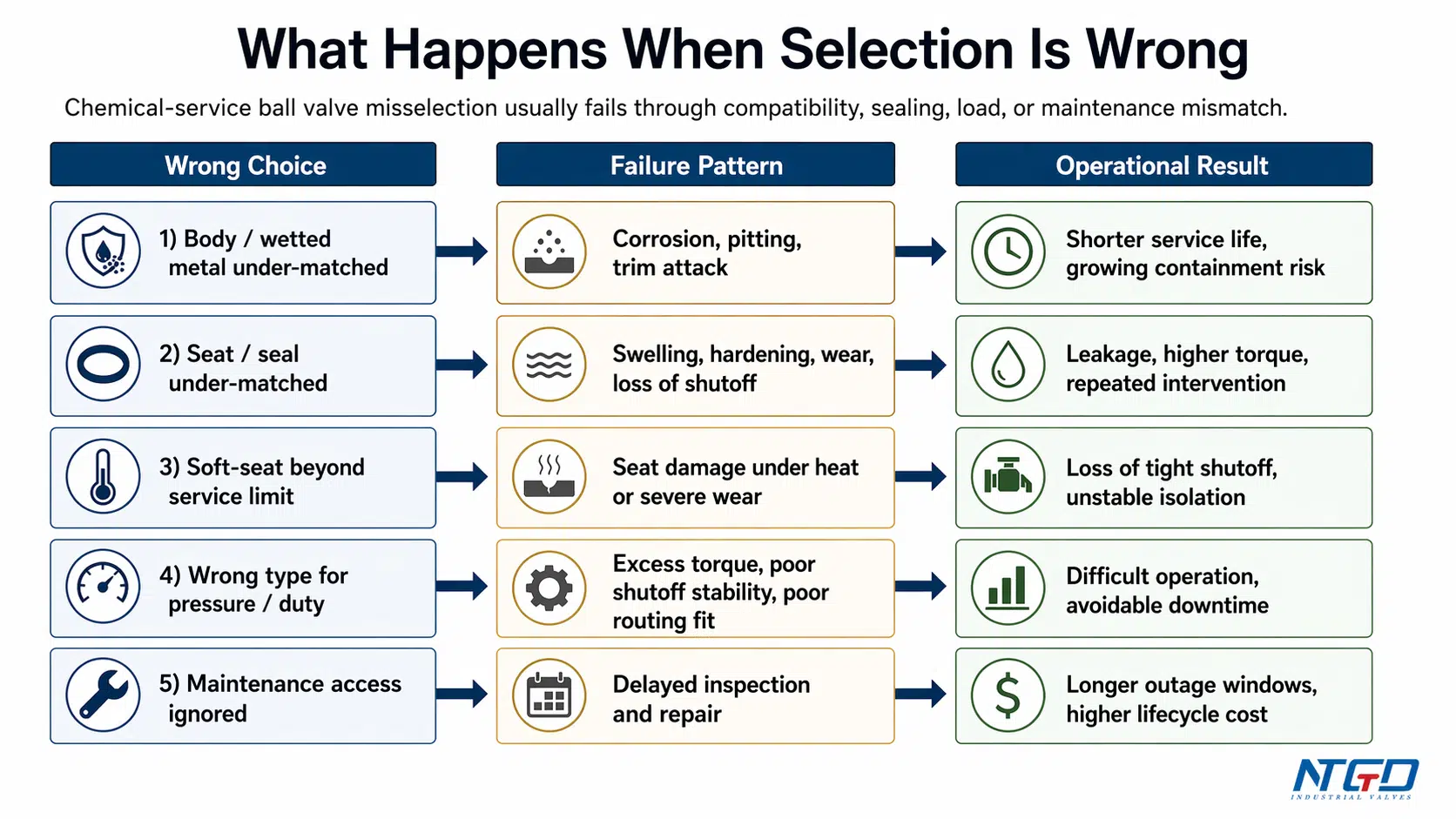

Que se passe-t-il lorsque la sélection est erronée ?
Une sélection faible peut rester cachée lors de la mise en service et s'avérer coûteuse par la suite. C'est pourquoi les conséquences d'un mauvais choix méritent leur place dans la structure de la page.
Inadéquation des matériaux et défaillance liée à la corrosion
Si le corps ou les parties métalliques en contact avec le fluide ne sont pas adaptés au milieu, le résultat n'est pas seulement un problème de corrosion théorique. Il se traduit par des piqûres, une perte de paroi, une dégradation de la surface, des problèmes de tige ou une fermeture instable au fil du temps. La vanne peut encore s'ouvrir et se fermer alors qu'elle présente déjà un chemin de fuite, des dommages aux garnitures ou une durée de vie réduite.
Inadéquation siège/joint, fuites et charge de maintenance
L'inadéquation entre le siège et le joint apparaît souvent plus rapidement que les acheteurs ne le pensent, en particulier dans les services où la stabilité à long terme de l'étanchéité et la qualité de l'air sont essentielles. contrôle des émissions fugitives matière.
Un matériau souple qui semblait acceptable dans un tableau simplifié peut gonfler, durcir, se fissurer, s'extruder ou perdre sa stabilité d'étanchéité lorsque la température de service réelle, la concentration ou le modèle de cycle sont pris en compte. C'est là que les fuites, l'augmentation du couple, les interventions répétées sur le siège et la charge de maintenance évitable commencent à apparaître.
Erreurs de limites de service qui augmentent les temps d'arrêt et le risque de spécification
Certains mauvais choix ne sont pas du tout des échecs de la corrosion. Ils sont erreurs de limitation de serviceLes erreurs les plus fréquentes sont : l'utilisation d'un siège souple lorsque le service est trop chaud, le choix d'une mauvaise route pour le différentiel d'arrêt ou le traitement d'une fonction de déviation comme s'il s'agissait d'une simple ligne d'isolation. Ces erreurs se traduisent par des arrêts imprévus, un fonctionnement instable, une maintenance répétée ou une vanne toujours proche de l'acceptable mais jamais totalement stable.
| Mauvaise décision de sélection | Schéma de défaillance typique | Résultat opérationnel |
|---|---|---|
| Corps / métal en contact avec le fluide sous-adaptés | Corrosion, piqûres, attaque des garnitures | Une durée de vie plus courte, un risque de confinement accru et un remplacement plus précoce ou une exposition à l'arrêt. |
| Siège / joint mal adapté | Gonflement, durcissement, usure, perte d'étanchéité | Fuites, couple plus élevé, interventions répétées et augmentation de la charge de maintenance |
| Siège souple utilisé au-delà de la limite de service | Détérioration du siège sous l'effet de la chaleur ou d'une usure importante | Perte d'étanchéité, isolation instable et accélération de la fréquence de remplacement des sièges |
| Type inadapté à la pression / au service | Couple excessif, mauvaise stabilité de l'arrêt, mauvaise adaptation de l'acheminement | Fonctionnement difficile, comportement d'automatisation peu fiable et temps d'arrêt évitables |
| Accès à la maintenance ignoré | Inspection et réparation retardées | Fenêtres d'interruption plus longues et coût du cycle de vie plus élevé |
Un robinet qui n'est qu'à peu près compatible devient souvent l'un des plus importants. problèmes courants de défaillance des robinets à boisseau sphérique bien avant qu'elle ne devienne une défaillance opérationnelle évidente.
Maintenance, cycle de vie et ajustement final - vérifiez avant de spécifier
La charge de maintenance en service chimique est déterminée bien plus par l'adéquation entre la construction sélectionnée et le service réel que par le seul type de vanne. Une vanne bien adaptée dans un service d'isolation propre peut nécessiter une inspection de routine et un entretien normal des joints. Une vanne mal adaptée dans un service agressif ou sale nécessitera des interventions fréquentes, quelle que soit la réputation de la marque.
La charge d'entretien dépend en fait
Les questions pratiques pour les équipes qui doivent entretenir et dépanner les robinets à tournant sphérique sont :
- Le médium attaque-t-il le siège ou l'emballage plus rapidement que prévu ?
- Les cycles de service sont-ils suffisamment fréquents pour accélérer l'usure ?
- La ligne permet-elle un accès raisonnable pour l'inspection et le remplacement ?
- La vanne est-elle utilisée principalement pour l'isolation ou est-elle poussée à des tâches plus difficiles ?
Compromis du cycle de vie après le choix du matériau et du type de produit
Un itinéraire initial moins coûteux peut devenir plus onéreux s'il engendre des fuites, une fréquence de remplacement ou une exposition à l'arrêt. coût total de possession se situe à la fin du processus de décision, et non au début.
Une voie plus conservatrice peut coûter plus cher au départ, mais réduire la charge du cycle de vie lorsque le service est suffisamment agressif pour le justifier. C'est la raison pour laquelle le rapport coût-efficacité doit être placé au premier rang des priorités de l'Union européenne. fin du processus de décision, et non au début.

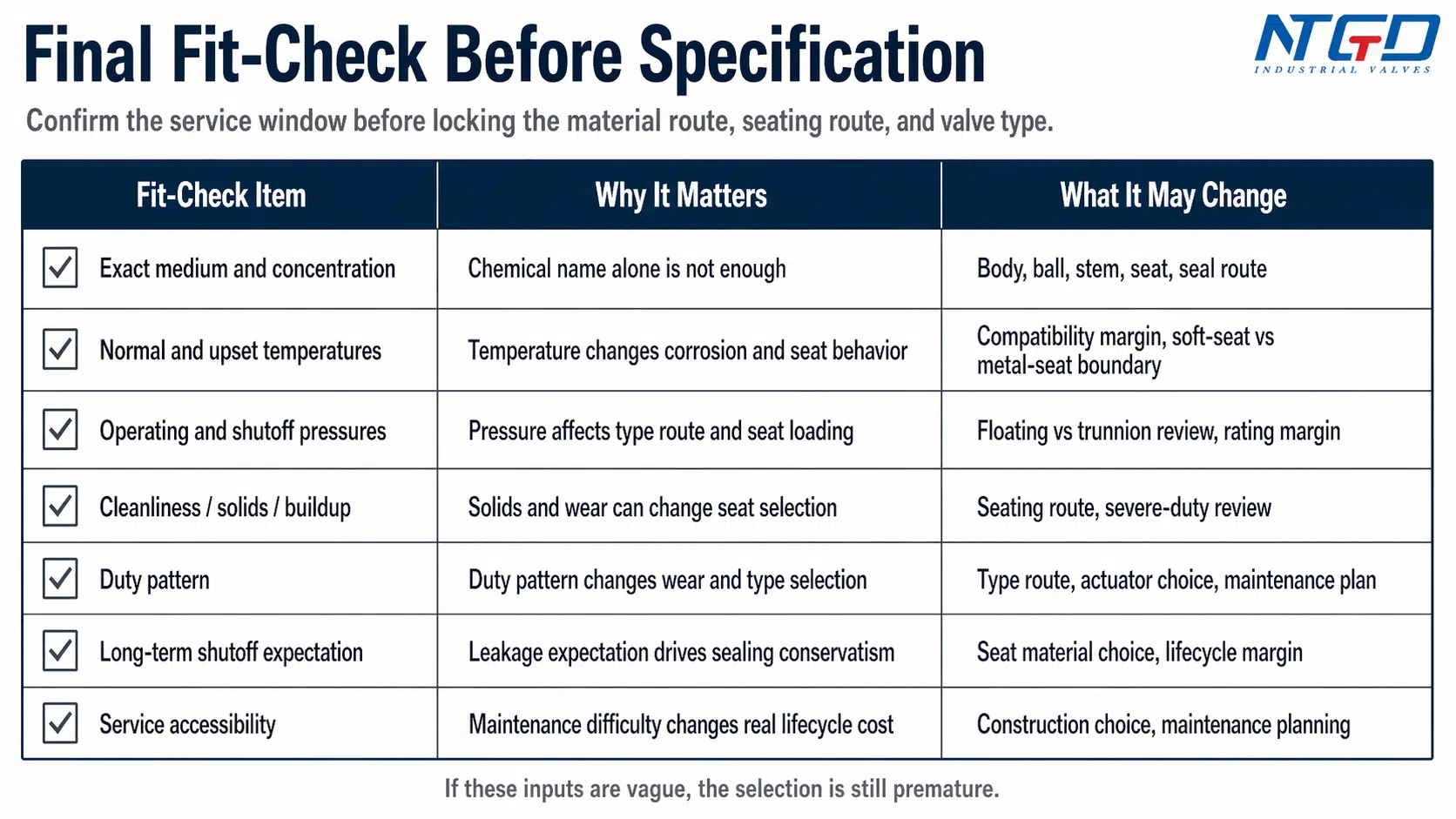

Un dernier contrôle d'ajustement pour la sélection des robinets à tournant sphérique pour le service chimique
Avant de publier un cahier des charges ou un appel d'offres, effectuez une courte vérification de l'adéquation du produit, afin d'assurer la cohérence de la page.
| Question d'ajustement | Pourquoi c'est important | Ce qu'il peut changer |
|---|---|---|
| Quels sont le support et la concentration exacts ? | La dénomination chimique seule ne suffit pas | Corps, bille, tige, siège et parcours du joint |
| Quelles sont les températures normales et perturbées ? | La température modifie à la fois la corrosion et le comportement des sièges | Marge de compatibilité des matériaux et limite entre siège mou et siège métallique |
| Quelles sont les pressions de fonctionnement et d'arrêt ? | La pression affecte le type d'itinéraire et le nombre de sièges | Marge d'évaluation et d'appréciation du système flottant par rapport au système à tourillon |
| Le service est-il propre, sale, abrasif ou sujet à des accumulations ? | Les solides et l'usure peuvent modifier complètement le choix du siège | Itinéraire des sièges et examen du service sévère |
| S'agit-il d'un isolement ou d'une utilisation fréquente de la bicyclette ou de la route ? | Changements dans le schéma de fonctionnement Sélection de l'usure et du type | Tracé du type, choix de l'actionneur et plan d'entretien |
| Quelle doit être l'étanchéité de la fermeture dans le temps ? | L'attente d'une fuite entraîne le conservatisme des sièges et des joints. | Choix du matériau du siège et marge sur le cycle de vie |
| Quel est le degré d'accessibilité de la vanne pour l'entretien ? | Les difficultés d'entretien modifient le coût réel du cycle de vie | Choix de la construction et planification de l'entretien |
Si les réponses sont vagues, la sélection de la valve est encore prématurée.
FAQ
1) Quels sont les meilleurs robinets à boisseau sphérique pour les applications chimiques ?
Les meilleurs robinets à tournant sphérique pour les applications chimiques sont ceux dont la construction complète correspond à l'utilisation réelle. Commencez par le fluide, la concentration, la température et la pression. Confirmez ensuite l'itinéraire du corps et des métaux en contact avec le fluide, l'itinéraire du siège et du joint, et le type de vanne. Une ligne d'isolation propre et à température modérée peut se contenter d'une seule voie, alors qu'une application chaude, corrosive ou abrasive peut nécessiter un équilibre de construction très différent.
2) L'acier inoxydable est-il suffisant pour tous les traitements chimiques ?
Non. L'acier inoxydable peut être une solution de départ pratique dans de nombreux services, mais ce n'est pas une réponse universelle. La vraie question est de savoir si la concentration exacte, la plage de température, les contaminants et le mode de fonctionnement restent dans la fenêtre de compatibilité vérifiée de l'acier inoxydable.
3) Dois-je évaluer les matériaux des sièges et des joints séparément de ceux du corps ?
Oui, c'est l'une des étapes les plus importantes de la sélection des services chimiques. Un parcours du corps qui semble acceptable ne signifie pas automatiquement que le parcours du siège, de la garniture ou du joint est acceptable. Dans de nombreux robinets à tournant sphérique destinés à des applications chimiques, le siège et le système d'étanchéité deviennent d'abord la véritable limite.
4) Quand dois-je passer d'une route à revêtement souple à une route à revêtement métallique ?
Cette décision devient plus pertinente lorsque la température, l'abrasion, les solides, les éclaboussures ou les cycles sévères poussent le service au-delà de ce qu'un siège souple peut supporter pour un cycle de vie acceptable. Une voie à siège métallique n'est pas automatiquement meilleure ; il s'agit d'une décision liée à des conditions d'utilisation plus sévères.
5) Quand un robinet à boisseau sphérique revêtu est-il plus judicieux qu'un robinet à boisseau sphérique à corps métallique ?
Le revêtement devient plus intéressant lorsque l'attaque chimique est le principal problème et que les contraintes mécaniques restent compatibles avec les limites du revêtement. Si la gravité de la corrosion continue à pousser un itinéraire à carrosserie métallique vers des choix d'alliages plus conservateurs, une construction avec revêtement peut être l'option la plus pratique. Le contrôle ne s'arrête pas là : la température, la pression, l'exposition à la perméation, les conditions de vide et le risque de dommages mécaniques décident encore de la faisabilité d'un itinéraire revêtu dans le temps.
6) Quand un robinet à tournant sphérique est-il préférable à un robinet à tournant sphérique flottant ?
A parcours du tourillon est généralement revu lorsque la taille, la pression, le différentiel d'arrêt ou la demande de couple deviennent plus importants.
Une voie flottante peut toujours être efficace dans des services d'isolation plus petits ou moins exigeants. Le choix de la meilleure voie dépend de la charge que le système de siège doit supporter et de la stabilité que la vanne doit conserver tout au long de son cycle de vie.
7) Le PTFE peut-il résoudre la plupart des problèmes de compatibilité chimique ?
Le PTFE est important dans le service chimique parce qu'il offre une large compatibilité dans de nombreuses applications, mais il ne résout pas toutes les conditions de service. La température, la pression, l'usure, la perméation, les cycles et le support mécanique sont toujours importants. Le PTFE ne peut constituer un siège ou un revêtement solide que s'il est vérifié par rapport à l'enveloppe de fonctionnement réelle.
8) Quelles informations dois-je vérifier avant de demander un devis ?
Au minimum, vérifiez le fluide et la concentration exacts, la température normale et la température d'arrêt, la pression de fonctionnement et d'arrêt, l'exigence d'arrêt, le schéma de fonctionnement, la propreté de la ligne et la nécessité ou non d'une commande à distance. Il s'agit des mêmes données que celles utilisées dans la vérification finale du présent guide, et ce sont elles qui font qu'une recommandation est spécifique et non provisoire.
Conclusion
La différence entre une vanne qui semble acceptable sur un tableau générique et une autre qui reste stable en service chimique est la vérification de l'adéquation qui relie toutes les variables entre elles : fluide, concentration, température, pression, siège, type de vanne et schéma d'utilisation. Si ces données ne sont pas claires, la sélection reste incomplète, même si le nom du matériau ou le style de la vanne semblent familiers.
Vérification finale de la demande
Lorsque vous êtes prêt à passer d'une sélection générale à un examen d'application spécifique, préparez d'abord le fluide, la concentration, la plage de température, la pression, les exigences d'arrêt et le schéma d'utilisation. Lorsque ces données sont prêtes, une vérification technique de l'application peut confirmer la bonne voie d'accès au matériau, la bonne voie d'accès au siège et le bon type de vanne avant que la spécification ne soit finalisée.
