Réponse rapide : À quoi sert un clapet anti-retour ?
Comment fonctionne un clapet anti-retour ? Un clapet anti-retour utilise la différence de pression et un élément de fermeture interne pour permettre l'écoulement dans le sens prévu et bloquer le reflux. Lorsque le fluide s'écoule dans le sens prévu, la pression en amont éloigne l'élément de fermeture de son siège. Lorsque l'écoulement s'arrête, que la pression chute ou qu'une contre-pression apparaît, l'élément de fermeture revient sur son siège et empêche le reflux.
Un clapet anti-retour est aussi communément appelé clapet anti-retour ou vanne à sens unique. Dans les réseaux de tuyauterie industrielle, il est souvent installé pour protéger les pompes, les compresseurs, les conduites de process, les réservoirs et les équipements en amont contre les reflux indésirables.
Pour les acheteurs qui comparent les termes utilisés, le guide de NTGD guide de clapet anti-retour explique comment cette même fonction de débit unidirectionnel est décrite dans la documentation relative aux clapets anti-retour.
Le point essentiel est qu'un clapet anti-retour fonctionne normalement de manière automatique. Il ne nécessite ni volant, ni levier, ni actionneur électrique, ni actionneur pneumatique en fonctionnement normal. Son ouverture et sa fermeture sont principalement contrôlées par la différence de pression, le sens du débit, la conception du clapet et l'état des surfaces d'étanchéité.
Pour un acheteur industriel, ce principe ne se résume pas à une simple définition. Si la vanne ne s'ouvre pas complètement, se ferme trop tard, n'assure pas une étanchéité suffisante ou est installée dans le mauvais sens, le système risque de perdre sa protection anti-retour, de fonctionner de manière instable ou de subir une usure prématurée.
Le principe de fonctionnement de base d'un clapet anti-retour
Le principe de fonctionnement d'un clapet anti-retour repose sur l'interaction entre pression vers l'avant, contre-pression, ainsi qu'un élément de fermeture.
La plupart des clapets anti-retour comportent plusieurs éléments essentiels :
- un corps de vanne muni d'une entrée et d'une sortie ;
- un siège ou une surface d'étanchéité ;
- un élément de fermeture, tel qu'un disque, une bille, un volet, un piston ou une plaque ;
- dans certains modèles, un ressort, une charnière, un guide, un contrepoids ou tout autre dispositif facilitant la fermeture.
En position fermée, l'élément de fermeture repose contre le siège. Lorsque la pression amont et le débit sont suffisamment élevés, l'élément de fermeture s'écarte du siège et laisse passer le fluide. Lorsque le débit s'arrête, que la pression chute ou qu'une contre-pression apparaît, l'élément de fermeture revient vers le siège et bloque le reflux.
C'est pourquoi les clapets anti-retour sont souvent décrits comme vannes à commande automatique. Elles réagissent aux conditions du circuit hydraulique, contrairement aux vannes à guillotine, aux vannes à soupape ou aux vannes à bille, qui doivent être ouvertes et fermées manuellement.
Une explication plus précise serait la suivante :
Un clapet anti-retour s'ouvre lorsque la différence de pression en amont est suffisante pour écarter l'élément de fermeture de son siège, et il se ferme lorsque cette différence diminue ou s'inverse.
Pour en savoir plus sur les aspects techniques de ce comportement sensible à la pression et au débit, consultez l'article de Valve Magazine fonctionnement d'un clapet anti-retour sensible au débit Cette discussion constitue une référence utile.
Contrairement aux vannes automatiques motorisées, qui nécessitent un actionneur, un signal de commande ou une source d'énergie externe, un clapet anti-retour standard fonctionne grâce aux conditions de pression et de débit à l'intérieur de la canalisation.
La relation entre l'élément de fermeture et le siège est cruciale. Si le fluide contient des particules solides, si l'environnement est corrosif, si le débit est instable ou si des débris s'accumulent près du siège, la vanne peut continuer à bouger sans pour autant s'ouvrir en douceur, se fermer hermétiquement ou assurer une étanchéité fiable contre les reflux.

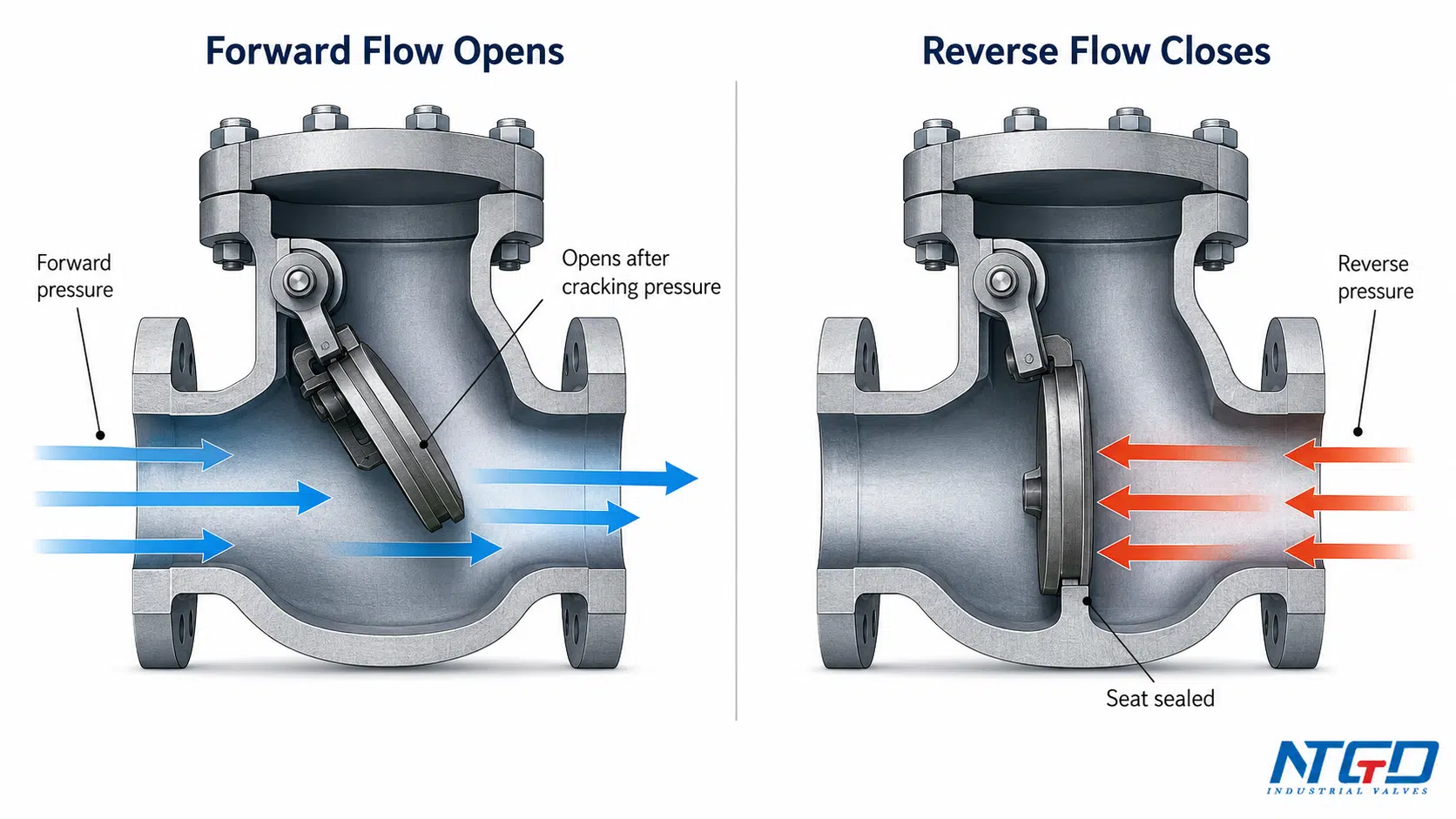

Comment un clapet anti-retour s'ouvre lors d'un écoulement en sens direct
Un clapet anti-retour s'ouvre lorsque le débit dans le sens de la marche génère une pression suffisante du côté entrée du clapet. Cette pression doit être suffisamment forte pour surmonter les forces qui maintiennent l'élément de fermeture en position fermée.
Ces forces de fermeture peuvent inclure :
- le poids du disque, de la bille, du volet ou de la plaque ;
- la force du ressort dans les systèmes à ressort ;
- par gravité dans les modèles à balancier ou à bille ;
- pression en aval s'exerçant contre l'élément de fermeture ;
- frottement ou résistance à l'intérieur des pièces mobiles.
L'effet combiné de ces forces de fermeture influe sur la pression d'ouverture, la réponse à l'ouverture et la perte de charge en service de la vanne. Un obturateur plus lourd, un ressort plus puissant, une orientation d'installation défavorable ou une pression en aval plus élevée peuvent tous augmenter la pression nécessaire pour amorcer l'ouverture.
La pression minimale nécessaire pour commencer à ouvrir la vanne est communément appelée pression de fissuration ou la pression d'ouverture. Dès que la pression en amont dépasse ce seuil, l'élément de fermeture commence à s'écarter du siège.
Dans un clapet anti-retour à battant, le disque s'ouvre en pivotant autour d'une charnière.
Dans un clapet anti-retour à levée ou à piston, le disque ou le piston se soulève de son siège.
Dans un clapet à bille, la bille s'éloigne de la zone d'étanchéité.
Dans un clapet anti-retour à ressort, la pression en amont comprime le ressort et ouvre le passage.
Une fois que la vanne commence à s'ouvrir, le passage n'est pas nécessairement entièrement dégagé. Un faible débit peut maintenir la vanne en position partiellement ouverte pendant une longue période. Dans cet état, l'élément de fermeture peut vibrer, entrer en contact à plusieurs reprises avec le siège, provoquer des vibrations, accroître l'usure locale ou réduire la capacité de la vanne à assurer une étanchéité parfaite par la suite.
C'est pourquoi le comportement à l'ouverture doit être évalué en tenant compte du débit, de la différence de pression, de la taille de la vanne et de la conception du mécanisme de fermeture.
Comment un clapet anti-retour se ferme-t-il en cas de reflux ou de chute de pression ?
Un clapet anti-retour se ferme lorsque la pression amont n'est plus suffisante pour maintenir l'élément de fermeture ouvert. Cela peut se produire lorsqu'une pompe s'arrête, que le débit diminue, que la pression amont baisse ou que la pression aval devient supérieure à la pression amont.
Lors de la fermeture, l'élément de fermeture revient vers le siège. La fermeture peut être assistée par :
- contre-pression provenant du côté aval ;
- contre-pression s'exerçant sur l'élément de fermeture ;
- gravité ;
- force du ressort ;
- le poids du disque, de la bille, du volet ou de la plaque.
Lorsque l'élément de fermeture atteint son siège, il empêche le reflux. C'est la principale raison pour laquelle on utilise des clapets anti-retour pour empêcher le reflux.
Dans de nombreux systèmes industriels, le reflux ne se résume pas à un simple problème de sens d'écoulement. Une fermeture retardée peut permettre au reflux de se développer avant que l'élément de fermeture ne soit étanche. Cela peut entraîner une rotation inverse de la pompe, la contamination du fluide de process, la vidange du réservoir, un coup de bélier ou des dommages aux équipements en amont.
Un clapet anti-retour doit donc se fermer au bon moment et de manière contrôlée. S'il se ferme trop tard, un reflux peut se produire avant que l'étanchéité ne soit assurée. S'il se ferme trop brusquement, le système peut subir une surpression ou un coup de bélier. Ces problèmes indiquent généralement un déséquilibre entre le type de clapet, la force de fermeture, la décélération du débit et la dynamique du système.

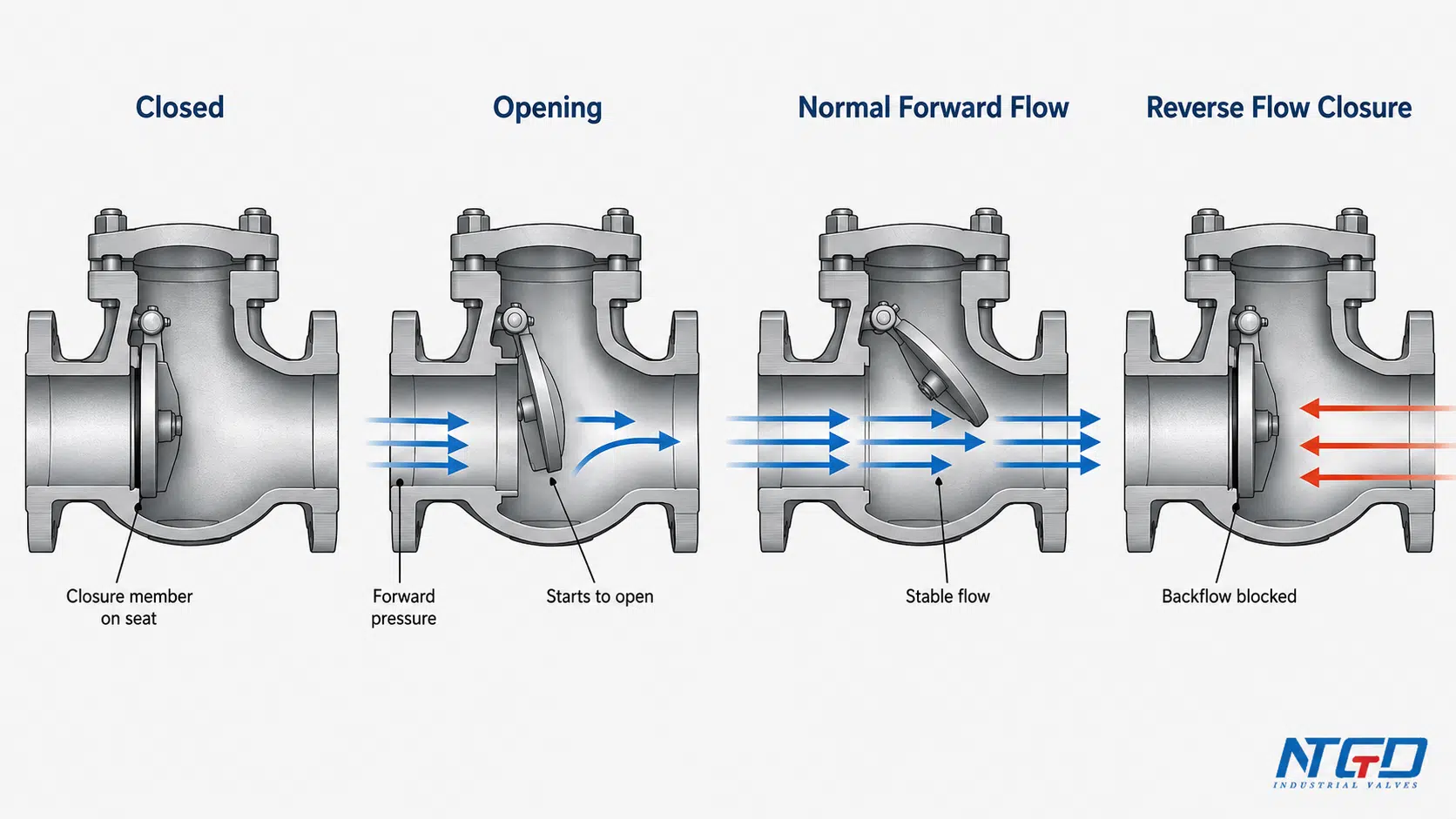

Séquence de fonctionnement d'un clapet anti-retour : fermé, ouverture, débit et fermeture
Le tableau suivant résume le fonctionnement d'un clapet anti-retour dans une canalisation industrielle type.
| Conditions d'écoulement | Réponse de la vanne | Que se passe-t-il à l'intérieur de la valve ? | Signification du terme « ingénierie » |
|---|---|---|---|
| Absence de débit ou pression amont très faible | Fermé ou presque fermé | Le disque, la bille, le clapet ou la plaque reste en contact avec le siège | Le reflux est bloqué, mais le débit normal n'a pas encore repris |
| La pression vers l'avant augmente | Commence à s'ouvrir | La pression en amont commence à éloigner l'élément de fermeture de son siège | La différence de pression approche ou dépasse la pression de fissuration |
| Écoulement normal vers l'avant | Ouvrir | L'élément de fermeture reste écarté du siège pendant que le débit se poursuit | Le flux traverse la vanne dans le sens prévu |
| Débit plus élevé et plus stable | Plus largement ouvert, selon le modèle | L'élément de fermeture peut atteindre une position ouverte stable | Il s'agit du mode de fonctionnement recommandé pour la plupart des clapets anti-retour, car il réduit le risque de battement, de vibrations et de perte de charge inutile |
| Débit réduit ou instable | Partiellement ouvert ou instable | L'élément de fermeture peut effectuer un mouvement de va-et-vient au lieu de rester complètement ouvert | Les vibrations ou les chocs peuvent entraîner des vibrations parasites, l'usure des sièges, des variations de la perte de charge et un fonctionnement instable |
| Le débit s'arrête ou s'inverse | Fermeture | L'élément de fermeture revient vers son logement | La prévention des refoulements commence |
| Une contre-pression apparaît | Bien fermé | La contre-pression aide à presser l'élément de fermeture contre le siège | Le reflux est empêché si les surfaces d'étanchéité sont adaptées et en bon état |
Cette séquence explique également pourquoi le fonctionnement d'un clapet anti-retour diffère de celui d'une vanne manuelle. En fonctionnement normal, un clapet anti-retour n'est ni ouvert ni fermé par un opérateur. Sa position dépend du débit, de la différence de pression, de la conception de la vanne et de son installation.
Dans les systèmes soumis à des cycles fréquents de démarrage et d'arrêt de la pompe ou à des variations de débit, il est particulièrement important de respecter une séquence de fonctionnement stable. Les ouvertures et fermetures partielles répétées peuvent accroître les fluctuations de pression, réduire la durée de vie des joints et augmenter la fréquence des interventions de maintenance.
Pression de craquage, débit et comportement en position d'ouverture totale
La pression d'ouverture est la pression amont minimale ou la différence de pression nécessaire pour déclencher l'ouverture d'un clapet anti-retour.
Cela ne signifie pas que la vanne est complètement ouverte. Cela signifie simplement que l'élément de fermeture a commencé à s'écarter du siège et que le débit s'est mis en place.
Pour une référence technique sur la pression d'ouverture (pression minimale en amont à laquelle un clapet anti-retour commence à fonctionner), consultez ScienceDirect Aperçu de la pression de fissuration des clapets anti-retour.
Pour garantir un fonctionnement stable en position entièrement ouverte, il faut néanmoins un débit et une différence de pression suffisants pour maintenir l'élément de fermeture en position ouverte stable.
Cette distinction revêt une importance particulière dans le secteur des services industriels.
Une vanne peut techniquement s'ouvrir tout en fonctionnant mal si le débit est trop faible par rapport à sa taille ou à sa conception. Dans ce cas, l'élément de fermeture peut rester partiellement ouvert ou bouger de manière répétée. Cela peut entraîner des vibrations, du bruit, une perte de charge et une usure prématurée.
Plusieurs facteurs influencent la manière dont un clapet anti-retour s'ouvre et atteint une position stable :
- dimensions et conception des vannes ;
- poids de l'élément de fermeture ;
- la force du ressort, le cas échéant ;
- l'orientation de l'installation ;
- débit ;
- densité et vitesse du fluide ;
- conception du siège ;
- usure, corrosion ou débris ;
- condition de pression en aval.
Une faible pression d'ouverture n'est pas nécessairement préférable. Une pression d'ouverture plus faible peut réduire la pression nécessaire pour déclencher l'ouverture, mais la vanne doit tout de même se fermer de manière fiable pour empêcher le reflux. Le seuil d'ouverture et la fermeture anti-retour doivent donc être évalués conjointement.
C'est pourquoi la pression de fissuration doit être vérifiée en se référant au cahier des charges du projet, à la fiche technique du fabricant et aux conditions réelles d'utilisation, plutôt que d'être déterminée uniquement en fonction du type de vanne.

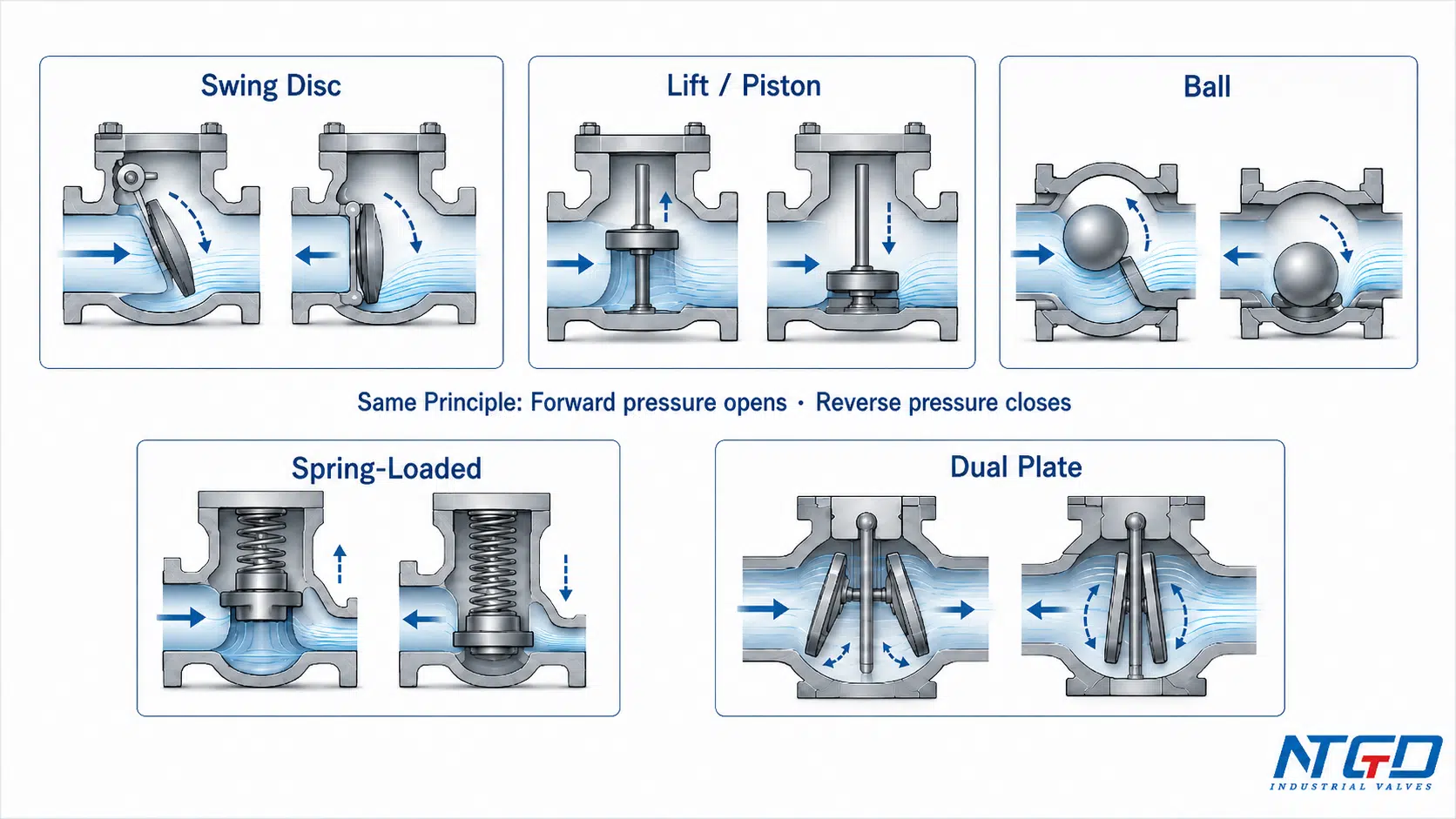

Comment les différents éléments de fermeture modifient le principe de fonctionnement
Tous les clapets anti-retour fonctionnent selon le même principe de base : le flux dans le sens normal ouvre le clapet, tandis que le flux inverse ou une chute de pression le ferme. Cependant, la conception du mécanisme de fermeture interne détermine la manière dont ce principe est mis en œuvre.
Disque oscillant
Un clapet anti-retour à battant est muni d'un disque articulé qui s'écarte du siège lorsque le fluide s'écoule dans le sens normal. Lorsque le débit s'arrête ou s'inverse, la gravité et la contre-pression aident le disque à revenir sur le siège.
Cette conception permet d'obtenir un passage d'écoulement relativement dégagé dans des circuits adaptés, mais le disque a besoin d'un débit suffisant pour rester stable. Si le disque n'est pas complètement ouvert, il peut vibrer, claquer ou entraîner une perte de charge supplémentaire.
Pour en savoir plus sur cette conception à disque articulé au niveau du produit, consultez le site de NTGD clapet anti-retour à battant Cette page explique son principe de fonctionnement, sa structure, ses applications et les points à prendre en compte lors de l'installation.
Disque de levage ou piston
Un clapet anti-retour à levée ou à piston utilise un disque ou un piston qui s'éloigne du siège dans le sens vertical ou axial. La pression en amont soulève l'élément de fermeture, tandis que la baisse de pression lui permet de revenir en place.
Cette conception permet d'assurer un mouvement contrôlé et une étanchéité fiable, mais il convient de vérifier attentivement le tracé du circuit et l'orientation de l'installation, car ces deux éléments peuvent influencer la perte de charge et le comportement à la fermeture.
Pour les applications de guidage de disque telles que la vapeur, l'eau d'alimentation de chaudière ou le refoulement de pompe, les produits NTGD clapet anti-retour à piston Cette page explique plus en détail le mouvement linéaire contrôlé et le comportement d'étanchéité.
Boule
Un clapet anti-retour à bille utilise une bille comme élément de fermeture. La pression dans le sens du débit repousse la bille hors de son siège, tandis que le reflux, la gravité ou la force d'un ressort la ramène en position d'étanchéité.
Les clapets anti-retour à bille peuvent mieux résister à certaines conditions du fluide que certains modèles à guidage, mais leur adéquation dépend toujours du fluide, de la pression, de l'orientation, de la pression d'ouverture et de la conception du siège.
Fermeture à ressort
Un clapet anti-retour à ressort utilise un ressort pour permettre à la vanne de se fermer plus rapidement et de manière plus prévisible. La pression en amont doit surmonter la force du ressort avant que la vanne ne s'ouvre.
Le ressort qui permet une fermeture plus rapide augmente également la pression minimale nécessaire pour ouvrir la vanne. C'est pourquoi la pression d'ouverture et la vitesse de fermeture doivent être évaluées conjointement.

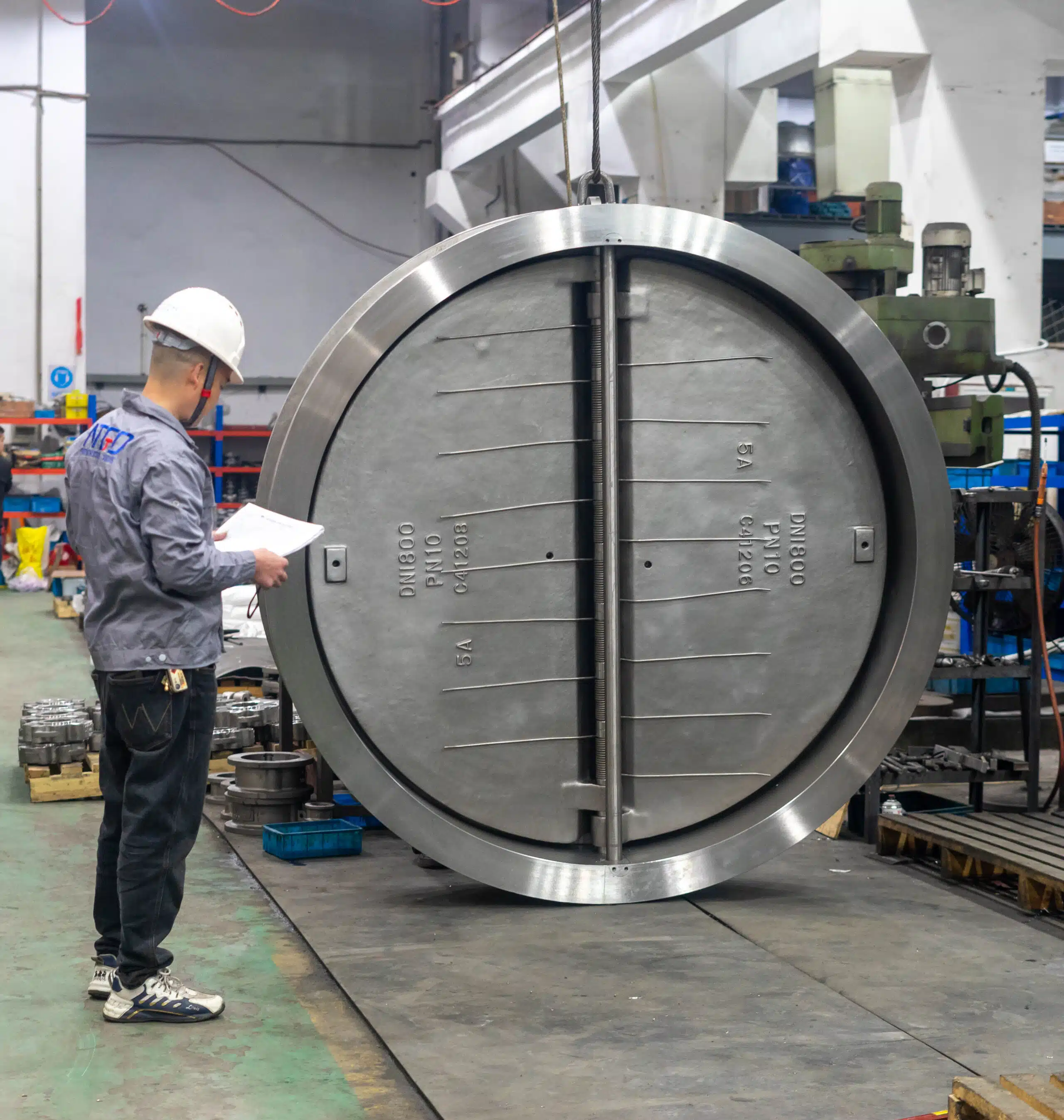

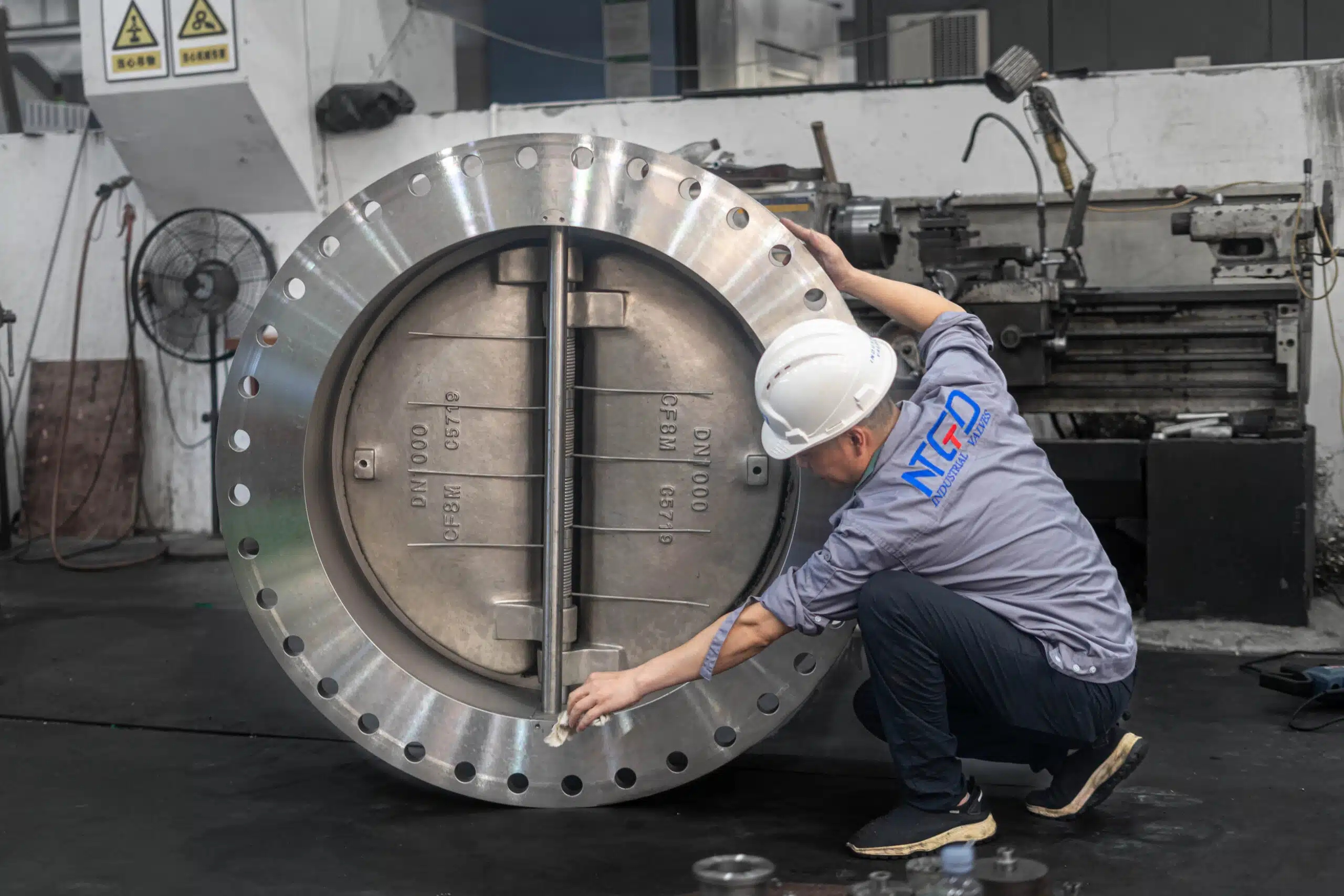

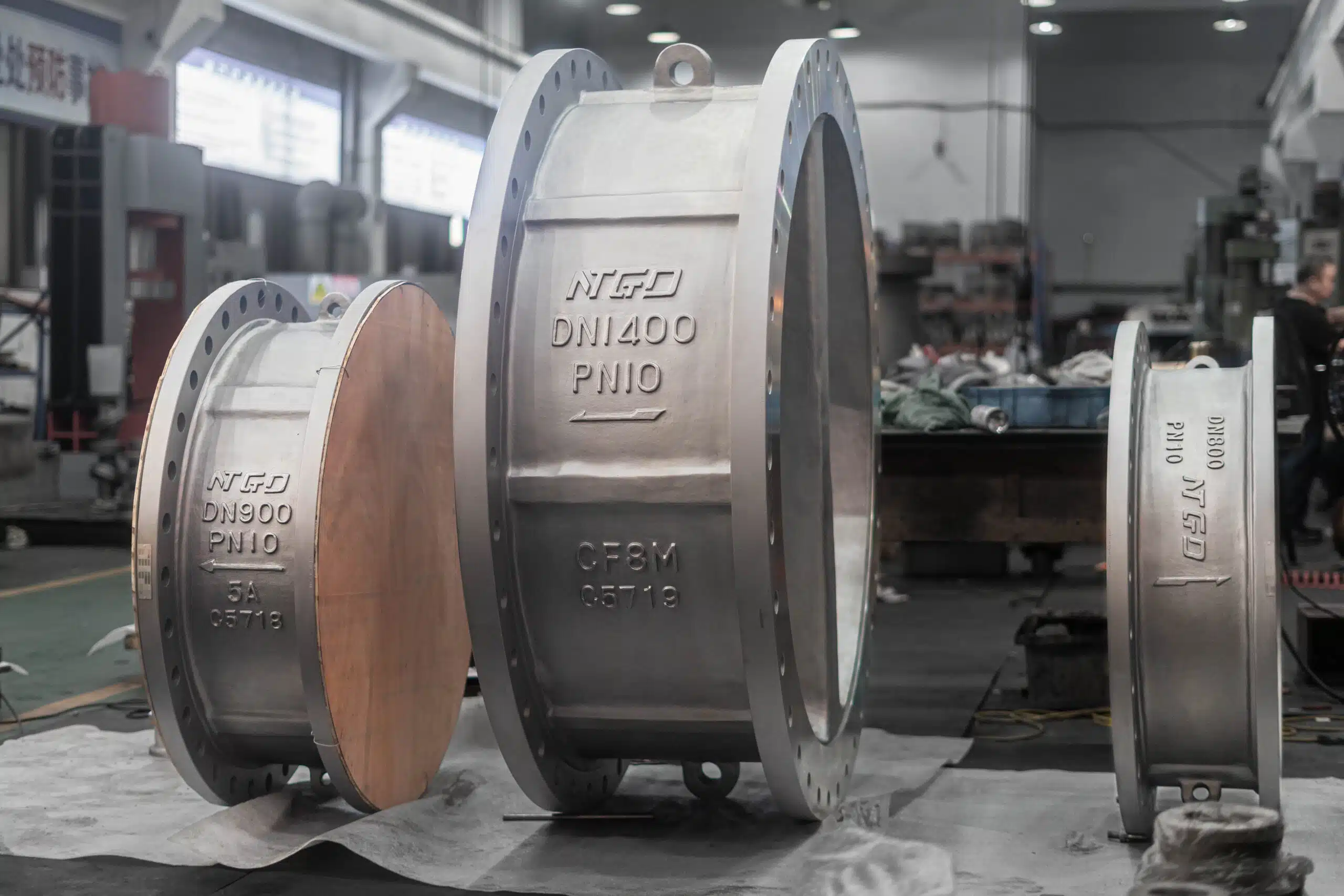

Modèles à double plaque, à buse ou silencieux
Les modèles à double clapet, à buse, à flux axial ou à clapet anti-retour silencieux utilisent différentes géométries de fermeture afin d'améliorer le temps de réponse, de réduire les chocs ou de s'adapter aux conditions spécifiques des canalisations.
Ces modèles ne doivent pas être choisis uniquement en fonction de leur nom. L'acheteur doit tenir compte du débit, de la classe de pression, de la position de montage, du fluide transporté, des exigences en matière de fermeture, ainsi que du risque de coup de bélier ou de refoulement.
Quel que soit le type de fermeture, le principe de fonctionnement reste le même : la pression en amont doit ouvrir la vanne, tandis que la pression en aval, la gravité, la force du ressort ou toute autre force de fermeture doit ramener l'élément de fermeture sur son siège.
Cette section ne donne qu'un aperçu des principes de fonctionnement. Une comparaison complète des différents types de clapets anti-retour doit être effectuée séparément, car chaque modèle a son propre domaine d'application et sa propre logique de sélection.
Pour une comparaison plus approfondie des différents types de fermetures et de leurs applications, consultez le site de NTGD Guide des types de clapets anti-retour.
Pourquoi le principe de fonctionnement des clapets anti-retour est-il important dans les systèmes industriels ?
Le principe de fonctionnement d'un clapet anti-retour ne se limite pas à la circulation unidirectionnelle. Il peut également avoir une incidence sur la protection des équipements, la stabilité des processus, la sécurité et la maintenance à long terme.
Dans les conduites de refoulement des pompes, une fermeture rapide permet d'éviter que le fluide en aval ne reflue après l'arrêt de la pompe. Si la vanne se ferme trop lentement ou ne se ferme pas correctement, le reflux peut entraîner une rotation inverse de la pompe ou des contraintes mécaniques.
Dans les conduites de process, une étanchéité fiable au niveau du siège et une fermeture en cas de reflux permettent d'empêcher le fluide de refluer vers les équipements en amont, les réservoirs ou d'autres conduites de process. Cela permet de réduire le risque de contamination, de mélange involontaire ou de déséquilibre de pression.
Dans les applications impliquant des eaux usées, des boues ou des fluides chargés de matières solides, la conception du mécanisme de fermeture et la surface du siège de la vanne revêtent une importance particulière. Des débris ou des matières solides peuvent empêcher une fermeture étanche si la vanne n'est pas conçue pour le fluide concerné.
Dans les systèmes chimiques, énergétiques, pétroliers et gaziers, maritimes et industriels en général, le clapet anti-retour doit être adapté aux conditions réelles d'exploitation. Un clapet qui fonctionne correctement dans de l'eau propre peut ne pas se comporter de la même manière dans des fluides visqueux, à haute température ou en cas de fonctionnement cyclique de la pompe.
De nombreux problèmes rencontrés sur le terrain ne sont pas dus au principe de base d'un clapet anti-retour, mais à une inadéquation entre le principe de fonctionnement de la vanne et la dynamique réelle du système.
Le point essentiel est simple :
Le choix d'un clapet anti-retour ne se limite pas à la prévention du reflux. Il s'agit également de vérifier si le clapet peut s'ouvrir complètement, se fermer de manière fiable et rester stable dans les conditions réelles d'exploitation de la canalisation.

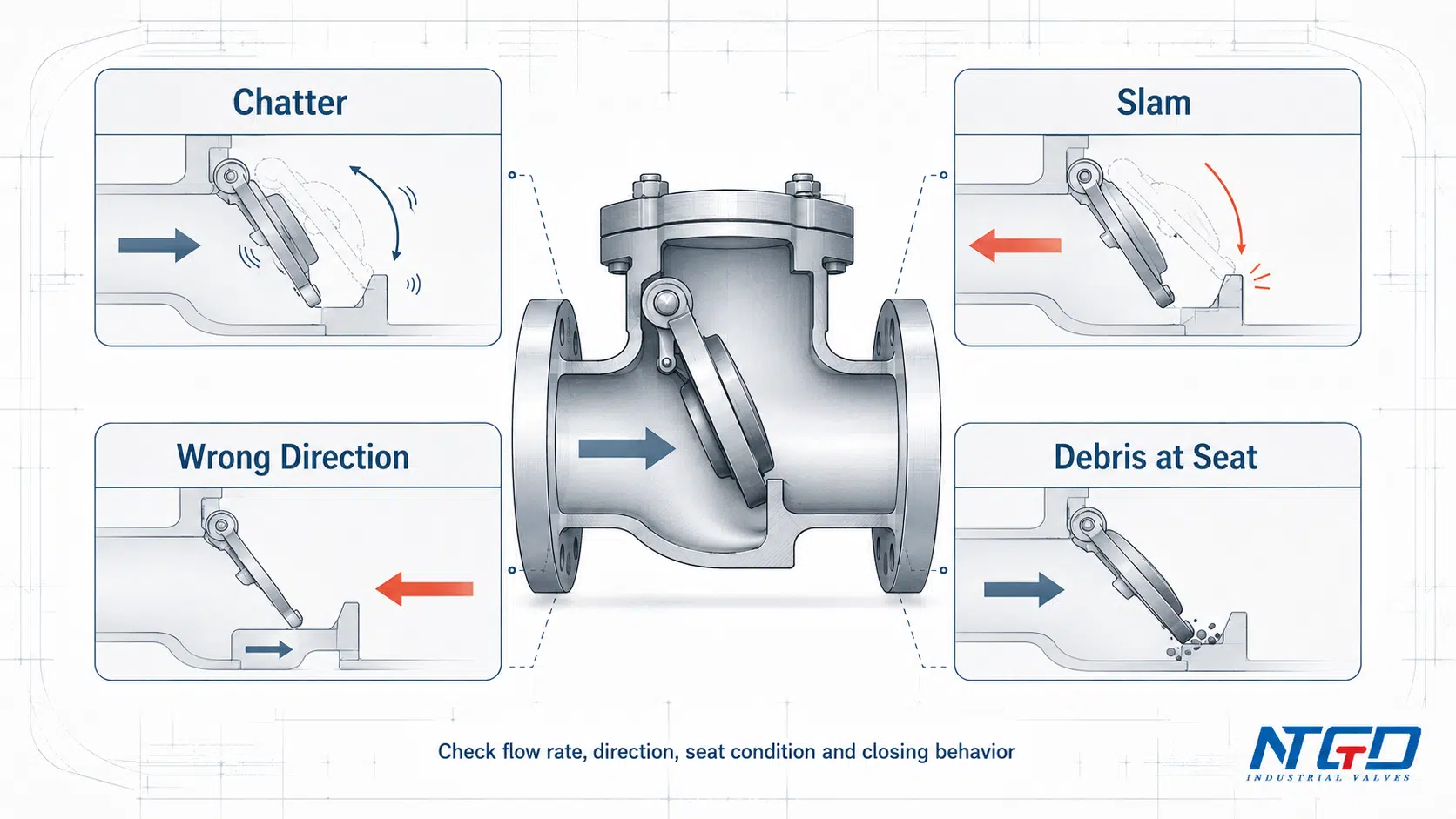

Risques courants liés au fonctionnement : vibrations, chocs, mauvaise orientation et débris
Un clapet anti-retour a beau avoir une fonction simple, une mauvaise utilisation peut entraîner des problèmes de fonctionnement. Le tableau ci-dessous résume les risques courants liés à son principe de fonctionnement.
| Condition | Cause possible | Explication fondée sur les principes | Ce qu'il faut vérifier |
|---|---|---|---|
| Bruit de cliquetis ou ouvertures et fermetures répétées | Faible débit, vanne surdimensionnée, pression instable | L'élément de fermeture ne parvient pas à rester en position ouverte stable et effectue des mouvements de va-et-vient entre le siège et la position ouverte | Débit, dimension de la vanne, perte de charge, type de vanne |
| Coup de bélier | Inversion soudaine du flux ou fermeture retardée | L'organe de fermeture se referme trop tard ou trop rapidement en cas de reflux, ce qui provoque une variation brusque de la vitesse du flux | Séquence d'arrêt de la pompe, vitesse de fermeture des vannes, tolérance du système aux coups de bélier, longueur des canalisations et conception des vannes |
| Fuite ou écoulement inverse | Siège usé, débris, élément de fermeture endommagé | L'élément d'étanchéité ne parvient pas à assurer une étanchéité correcte contre le siège | État du siège, débris, corrosion, nécessité d'une fermeture |
| La vanne ne s'ouvre pas correctement | Pression en amont insuffisante ou pression de craquage incorrecte | La force d'ouverture due à la pression en amont est inférieure à la somme des forces de fermeture résultant de la gravité, de la force du ressort, du frottement et de la pression en aval | Pression de rupture, force du ressort, débit, pression en aval |
| Vanne installée à l'envers | Sens d'écoulement incorrect | Le flux entrant exerce une pression sur le côté fermé de la vanne | Flèche de carrosserie, schéma, fiche technique, instructions de montage |
| Perte de charge excessive | La vanne n'est pas complètement ouverte ou le circuit d'écoulement n'est pas adapté | Le flux passe par un orifice rétréci | Type de vanne, débit, conception de l'alésage, conditions d'utilisation |
Si le risque de claquement de vanne ou de coup de bélier constitue une préoccupation majeure, comparez ce principe de fonctionnement avec celui de NTGD clapet anti-retour sans claquement la conception avant la spécification finale.
Ces problèmes ne signifient pas toujours que la vanne elle-même est défectueuse. Dans de nombreux cas, la cause profonde réside dans une inadéquation entre la conception de la vanne et l'état du système.
Des vibrations ou des chocs non maîtrisés peuvent accélérer l'usure des sièges, endommager les équipements voisins, augmenter la fréquence des interventions de maintenance ou entraîner des arrêts imprévus.
En ce qui concerne les coups de bélier, le site Waterhammer.com Discussion sur le claquement des clapets anti-retour et les coups de bélier explique pourquoi un reflux limité avant la fermeture peut tout de même entraîner un risque de coup de bélier.
C'est pourquoi un mouvement instable des soupapes doit être considéré comme un signal d'alerte concernant la conception de l'application et du système, et non pas simplement comme un problème de bruit.
Cet article n'est pas un guide de dépannage, mais il explique, par le biais de son principe de fonctionnement, pourquoi un débit instable, un mauvais dimensionnement, une orientation incorrecte, un fluide contaminé ou des surfaces d'étanchéité usées peuvent nuire au bon fonctionnement d'un clapet anti-retour.
Une fois le principe compris, quelles informations permettent de choisir le clapet anti-retour adapté ?
Une fois que l'on a compris le fonctionnement d'un clapet anti-retour, l'étape suivante consiste à choisir un clapet adapté aux conditions réelles d'utilisation.
Dans le cadre d'une application industrielle, l'acheteur ou l'ingénieur doit généralement préparer :
- type de fluide, en précisant s'il est propre, corrosif, visqueux ou chargé de particules solides ;
- pression et température de service ;
- débit maximal et minimal ;
- l'orientation de l'installation ;
- le sens de l'écoulement ;
- pression de rupture ou pression d'ouverture requise ;
- exigence relative à la fermeture ou à la fuite en sens inverse ;
- préférence en matière de type de vanne ou spécifications du projet ;
- connexion finale ;
- exigences relatives aux matériaux de la carrosserie et des garnitures ;
- diamètre et classe de pression de la canalisation ;
- condition de démarrage/arrêt de la pompe ;
- risque de coup de bélier, de claquement ou de surpression ;
- normes et fiches techniques applicables au projet.
Ces informations permettent de déterminer si un clapet anti-retour à battant, un clapet anti-retour à levée, un clapet anti-retour à piston, un clapet anti-retour à double disque, un clapet anti-retour à ressort, un clapet anti-retour silencieux ou un autre modèle est le plus adapté.
Le principe de fonctionnement constitue le point de départ. Le choix final de la vanne doit toutefois être vérifié au regard du cahier des charges du projet, des conditions d'utilisation et des données techniques du fabricant.
FAQ
Qu'est-ce qu'un clapet anti-retour et comment fonctionne-t-il ?
Un clapet anti-retour fonctionne grâce à une différence de pression et à un élément de fermeture interne qui permet le passage du fluide dans un seul sens et empêche le reflux. La pression en amont ouvre le clapet ; la chute de pression ou la pression en aval le referme contre son siège.
Les clapets anti-retour sont-ils normalement ouverts ou fermés ?
La plupart des clapets anti-retour industriels standard sont fermés en l'absence de débit dans le sens direct. Ils ne s'ouvrent que lorsque la pression en amont ou le débit direct est suffisamment fort pour écarter l'élément de fermeture de son siège.
Quelle pression faut-il pour ouvrir un clapet anti-retour ?
La pression nécessaire pour amorcer l'ouverture d'un clapet anti-retour est appelée « pression d'amorçage » ou « pression d'ouverture ». Sa valeur exacte dépend de la conception du clapet, de sa taille, de la force du ressort, du poids de l'élément de fermeture, de l'orientation de montage et des conditions d'utilisation ; il convient donc de la vérifier dans la fiche technique du fabricant ou dans le cahier des charges du projet.
Qu'est-ce qui provoque l'ouverture et la fermeture d'un clapet anti-retour ?
Un clapet anti-retour s'ouvre lorsque la différence de pression en amont est suffisamment forte pour éloigner l'élément de fermeture de son siège. Il se ferme lorsque la pression en amont diminue, que le débit s'arrête ou que la pression en aval repousse l'élément de fermeture vers son siège.
Que se passe-t-il si un clapet anti-retour est installé à l'envers ?
Si un clapet anti-retour est monté à l'envers, le débit normal dans le sens prévu peut être bloqué ou fortement réduit. Il peut également ne pas protéger le système contre le reflux dans le sens prévu. Il convient de vérifier la flèche indiquant le sens du débit sur le corps du clapet, le schéma et la fiche technique avant l'installation.
Comment savoir si un clapet anti-retour fonctionne correctement ?
Un clapet anti-retour en bon état de fonctionnement doit permettre l'écoulement dans le sens normal et empêcher le reflux dans les limites prévues par sa conception. Les signes avant-coureurs peuvent inclure un reflux, des fuites, des bruits anormaux, des vibrations, une chute de pression ou l'impossibilité de s'ouvrir dans les conditions de débit prévues. La confirmation d'un reflux ou d'une fuite doit donner lieu à une inspection ou à une mise hors service, conformément à la procédure en vigueur sur le site.
Un clapet anti-retour peut-il empêcher les coups de bélier ?
Un clapet anti-retour peut contribuer à réduire le reflux, mais il ne constitue pas à lui seul une solution infaillible contre les coups de bélier. Le risque de coup de bélier dépend du type de vanne, de la vitesse de fermeture, du comportement de la pompe à l'arrêt, de la vitesse d'écoulement et du tracé de la canalisation.
Un clapet anti-retour, c'est la même chose qu'une vanne anti-retour ?
Dans de nombreux contextes industriels, les termes “ clapet anti-retour ” et “ vanne anti-retour ” désignent la même fonction de base : permettre l'écoulement dans un seul sens et empêcher le reflux. Le terme privilégié peut varier selon la région, le cahier des charges du projet ou le type de vanne.
Quelle est la différence entre un clapet anti-retour et un disconnecteur ?
Un clapet anti-retour est un dispositif qui empêche le reflux dans une canalisation. Le terme « dispositif anti-retour » peut désigner un dispositif ou un ensemble plus général utilisé dans des systèmes spécifiques pour empêcher la contamination ou tout reflux indésirable. La distinction exacte dépend de l'application et des exigences locales.
Pourquoi un clapet anti-retour vibre-t-il ou claque-t-il ?
Le cliquetis se produit généralement lorsque le débit est trop faible ou trop instable pour maintenir l'élément de fermeture complètement ouvert. Un claquement peut se produire lorsque le reflux ou l'arrêt de la pompe provoque la fermeture brusque de la vanne. Ces deux problèmes sont souvent liés au dimensionnement de la vanne, aux conditions de débit, à la vitesse de fermeture et à la dynamique du système.
Conclusion
Alors, comment fonctionne un clapet anti-retour dans une canalisation industrielle ? Il réagit au sens du débit et à la différence de pression. Le débit dans le sens normal ouvre le clapet lorsque la pression en amont est suffisante. Lorsque le débit s'arrête, que la pression chute ou qu'un reflux se produit, l'élément de fermeture revient sur son siège et empêche ainsi le reflux.
Les principaux concepts techniques sont le fonctionnement normalement fermé, la pression d'ouverture, le mouvement de l'élément de fermeture, l'étanchéité du siège et la fermeture sous contre-pression. Ces principes expliquent pourquoi un même clapet anti-retour peut se comporter différemment selon les débits, les caractéristiques du fluide, l'orientation de l'installation et la dynamique du système.
Dans le domaine industriel, le meilleur clapet anti-retour n’est pas simplement celui qui “ permet un écoulement unidirectionnel ”. C’est celui qui s’ouvre suffisamment, se ferme de manière fiable et reste stable dans les conditions réelles d’exploitation.
Comprendre le fonctionnement d'un clapet anti-retour est essentiel pour choisir le bon modèle, vérifier correctement son installation et garantir la fiabilité à long terme du système.
Soutien aux applications et aux spécifications
Si vous choisissez un clapet anti-retour pour une canalisation industrielle, veuillez déterminer au préalable le fluide, la pression, la température, le débit, le sens de montage, la pression d'ouverture requise, les exigences en matière de fermeture, le type de clapet souhaité, le type de raccordement et les matériaux requis avant de procéder à l'examen technique.
Une fois le principe de fonctionnement bien compris, ces paramètres permettent au fournisseur ou à l'équipe d'ingénieurs d'adapter la vanne aux conditions réelles d'exploitation, plutôt que de se baser uniquement sur la désignation de la vanne ou le diamètre nominal de la conduite.
Pour un examen plus approfondi des conditions de service avant l'appel d'offres, NTGD guide de sélection des vannes industrielles peut aider à organiser les données relatives aux fluides, à la pression, à la température, à l'étanchéité et à l'application.
NTGD Valve peut vous aider à choisir un clapet anti-retour pour des applications industrielles où la protection contre le reflux, la classe de pression, les caractéristiques du fluide et les exigences d'installation doivent être évaluées conjointement.
